3.1带垫平连接螺母的型式、主要尺寸按图1和表1规定。
确定。
QC/T G12-1999
本标准等效采用国际标准ISO 7575-93«商用道路车辆——平面连接车轮紧固螺母》,在产品的尺 寸、型式上与国际标准等同。由于该项国际标准没有规定技术条件,本标准按照DIN74361第3部分生 产的同类型产品的技术内容增加了技术条件。以求标准技术要素完整、适应我国使用标准的需妻。
本标准自公布之日起实施。
本标准由国家机械工业局提出。
本标准由全国汽车标准化委员会归口。
本标准由武汉汽车标准件厂起草。
本标准主要起草人:高锡鑫、刘晓华
中华人民共和国汽车行业标准
QC/T 612-1999
eqv ISO 7575-1993
1范围
本标准规定了 M18X1. 5〜M22XL 5的带垫平连接螺母的型式、尺寸和技术条件。
本标准适用于以轮壳中心定心的紧固平面连接车轮的螺母。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时,所示版本均 为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 90-1985紧固件验收检查、标志包装
GB/T 196-1981普通螺纹基本尺寸（直径lmm~600mm）
GB/T 197 — 1981普通螺纹公差与配合（直径Imm~355mm）
GB/T 3098.4-1986紧固件机械性能细牙螺母
GB/T 3103.1-1982紧固件公差螺栓、螺钉和螺母
GB/T 5779.2-1986紧固件表面缺陷一螺母一一般要求
QC/T 326-1999汽车标准件产品编号规则
QC/T 625-1999汽车用涂镀层和化学处理层
3型式与尺寸
3.1带垫平连接螺母的型式、主要尺寸按图1和表1规定。
确定。
国家机械工业局1999-11-05批准
2000-07-01 实施

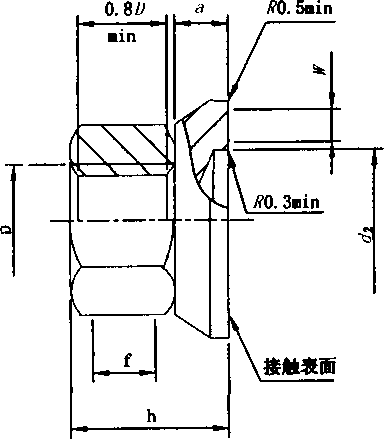

图i带垫平连接螺母型式
4技术条件
|
材 料 |
钢或合金钢 | ||
|
螺纹 |
公差 |
6H | |
|
标准 |
GB/T 1961GB∕T 197 | ||
|
等级 机械性能------ 标准 |
螺母10 GB/T 3098- 4 |
垫圈调质处理 HB35O 〜450 | |
|
公差 |
产品等级 |
螺母B级 垫圈A级 | |
|
标准 |
GB/T 3103. 1 | ||
|
表面处理 |
种类 |
1.磷化处理 Fe∕Ct.ZnPħr∣ 2.镀锌钝化 Fe/Ep. Z∏5 | |
|
标准 |
QC/T 625 | ||
|
表面缺陷 |
GB/T 5779. 2 | ||
|
验收及包装 |
GB/T 90 | ||
5产品编号
5- 1编号方法按QC/T 326«
5-2编号示例
螺纹规格D = M20×1.5性能等级为IO级,表面磷化的汽车车轮带垫平连接螺母的编号: Q30020
螺纹规格D = M20×l. 5性能等级为10级,表面镀锌的汽车车轮带垫平连接螺母的编号: Q3OO2OF3
