QC/T 774—2006 （2006-12-17 发布，2007-05-01 实施）

, ⅝/. ■ ⅞ 冃U  言

本标准主要参照欧洲及美、日等国相关产品的标准、QC/T 413-2002《汽车电气设备基本技术条件》及QC/T 729-2005

《汽车用交流发电机技术条件》等资料进行编制。

本标准由全国汽车标准化技术委员会提岀并归口。

本标准起草单位：长沙汽车电器研究所、中国电子器材总公司汽车电子部、北京奥博华电子电器有限责任公司、襄樊

东车电子有限公司、永康博宇汽车电机厂、温州华隆汽车电子有限公司。

本标准起草人：李伟阳、沈兴祖、李博、周新华、金亦新、贾挺云。

QC/T 774—2006

汽车交流发电机用电子电压调节器技术条件

Teehnical SPeGifiGatiOn for electronic voltage regulator for automotive alternator

1范围

本标准规定了汽车交流发电机用电子电压调节器的要求、试验方法、检验规则、标志、包装、储存和保管。

本标准适用于汽车交流发电机用电子电压调节器（以下简称调节器）。拖拉机、内燃机、工程机械及其他特殊用途的交 流发电机调节器可参照采用。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误 的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不 注日期的引用文件，其最新版本适用于本标准。

GB/T 2828.1-2003计数抽样检验程序第1部分：按接收批质量限（AQL）检索的逐批检验抽样计划

QC/T 73汽车电气设备产品型号编制方法

QC/T 413-2002汽车电气设备基本技术条件

QC/T 424汽车用交流发电机电气特性试验方法

QC/T 729-2005汽车用交流发电机技术条件

3术语和定义

下列术语和定义适于本标准。

3.1

调节电压 VBBG Regulation Voltage

在环境温度为23°C±5°C，调节器与匹配交流发电机和蓄电池一起工作，交流发电机在额定转速、10%额定输岀电流工 作时，B+端的输岀电压。

3.2

最大峰值磁场电流 Inrn maximum Peak value for rotor coil GUrrent

调节器可靠工作允许的最大峰值磁场电流。

3.3

输出级饱和压降 VSAT SatUratiOn voltage drop for OUtPUt Stage

在环境温度为23°C±5°C、规定的直流电压下，调节器的工作电流为最大峰值磁场电流I剛时，F端的电压。

3.4

最低工作电压 VDIlIN minimum OPeratiOn voltage

在环境温度为23°C±5°C，调节器安装在匹配的带激磁二极管的交流发电机上（即规定的磁场绕组直流电阻Rf），调节器 提供规定的预激磁电流（即在规定的充电指示灯功率与蓄电池电压条件下），调节器D+端的电压。

4型号

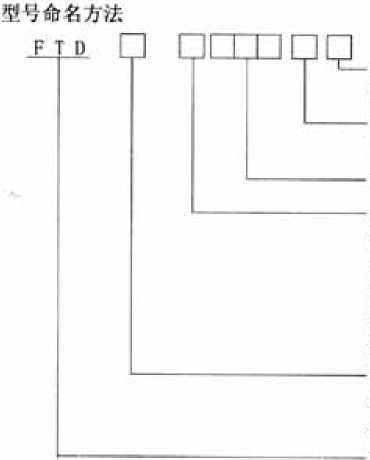

型号命名方法按QC/T 73的规定。本标准采用如下型号命名方法:


H加阔端駆动即内搭铁

L表示•低端駆动即外搭轶

W表示外装式

N成示内饕代

设计序竖用二位或二位阿持伯数字表示

4麥小分立元件

5表伊集成混合

G袁示专用集斶混合

7表示単片単助能

8表示集成i⅛fy⅛⅛能

9寰求他片多功能

I表京12V系列

2表示24V系列

4表示42V系列

F去术弁电机

T表示调节器

D表小电于式

5要求

5.1产品通用规定

5.1.1调节器应符合本标准的要求，并按规定程序批准的图样及技术文件制造。

5.1.2调节器安装方式可分为内装式和外装式。

5.1.3调节器的常态工作环境温度为23°C±5°C°

5.1.4调节器工作环境温度范围为-40°C-105°C（内装式）、-40°C-85°C（外装式）或按用户要求。

5.1.5调节器为连续定额工作制。

5.2调节器的外形、引脚（线）的标记和颜色及安装尺寸

调节器的外形、引脚（线）的标记和颜色及安装尺寸应符合产品图样的规定。

5.3调节器的外观要求

a） 色泽均匀、光滑、无气孔、无开裂及无封装剂流溢现象。

b） 密封性好，各引岀脚（线）应牢固。

5.4产品的防护性能

产品的防护性能应符合QC/T 413-2002中3.6的规定。

5.5塑料件耐温性

调节器用塑料件材料耐温性能或其他性能应在产品技术条件中规定。本标准推荐塑料为阻燃性材料，耐温等级为: ≥180°C（内装式）或≥160°C（外装式）。

5.6电气特性

5.6.1调节器电压调节性能。

调节器电压调节性能按用户要求在产品技术条件中规定，本标准推荐值见表1。

靠1调节睹电压调节性膨推荐值仃_=23七±5ηL}

序导

试S⅞琐自

试独条件

调节电IE或调輩电压差.V

I2V瘵列

24V系列

调节电压

R = na

f*IO%∕IIC ⅛5A)

14.5 ±0.2S

28.5±0.3

T

仇統特性AN

JgM a.

fi ■ IO⅜J∣

f1 ≡M%∕t

fi⅛∆V⅛0.50

0⅛ΔJ-,≤0.50

3

转速特性I AP I

- l50θr∕∣∏iEi

n3 兰 IDOOOrZmin

顷0%頌m5A)

I A Vi ≤α. 3Q

IaFl <0.30

5.6.2调节器高温调节电压性能。

在环境温度L=105°C±2°C（内装式）、Ta=85°C±2°C（外装式）或按用户要求时，调节器高温调节电压性能应符合表2规

定：

«2偶节器高温调节电压性醜

调賞电压F.郁J

L⅛ lJ⅛ Srit

"V系州

24V系列__

FtMftIIJ=ICF⅝√H 兰5 A) 一-

______ʌlɪ______

翌i⅛          .

5.6.3调节器低温调节电压性能。

在环境温度Ta=-40°C±2°C时，调节器低温调节电压性能应符合表3规定。

≡3谓节器低温调节电压性能

试腱条件

调■电压匕心V

____系列____

次V系列

__________≤j∣⅛__________

—一 M

5.6.4调节器温度补偿系数。

温度补偿系数为：（-3.5±2）、（-5±2）、（-7±2）、（-10±2）、（-3〜-10）mV/C 或按用户要求。

5.6.5调节器空载调节电压。

在环境温度T=23C±5C、在2000r∕min和额定转速下、空载（包括断开蓄电池）运行时，交流发电机B+端电压不大于 16V（12V系列）或不大于32V（24V系列）。

5.6.6调节器输岀级饱和压降VSATO

调节器的最大峰值磁场电流I™■和输岀级饱和压降VSAT应在产品技术条件中规定。本标准推荐值见表4：

裏4调节捧最大峰值磁场电压。山和*出级地和IX阵卩W推荐值

调节得輸出級炮輒压降LHV

I2V系列

24V系列

4

⅛∣.2

<1.35

6

居

注:财于采用达林顿功宰管以外的其悒助率,管的调廿器備!⅛⅜⅞饱⅜τ压降另作規定口___________

5.6.7调节器最低工作电压VDMlBo

与带激磁二极管的交流发电机匹配的调节器最低工作电压应在产品技术条件中规定。本标准推荐值见表5（或按用户要 求）。

⅛s调节S*1KT作电JS摧?Ml

电瞟电压临

充电指示灯 舉ft IftBIAV

等败电毗路

最低工作电压FHlmV

A

C

UV系列

13

72

3

嫉RQ

=H 3

的V系列

26

340

1

WIlJ

S3

5.6.8调节器预激磁电流。

与不带激磁二极管的交流发电机匹配的调节器的预激磁电流（发电机不转动时）应不超过1.5A，或按用户要求在产品技 术条件中规定。

5.7调节器可靠工作最高外壳温度

调节器可靠工作最高外壳温度不超过140。C。外壳温度在160。C时调节器应能在交流发电机转速为3000r/min、输岀电 流为40%IR。时短期工作，时间不小于Ih，调节器应不失效。

5.8抛负载性能

调节器应能承受交流发电机全抛负载（包括蓄电池）试验100次，试验后调节器电压调节性能应符合本标准5.6. 1的规 定。

5.9响应时间

当交流发电机在额定转速下负载从90%额定负载到10%额定负载发生突变时，不应岀现电压失控、调节滞后、电压表摆 动等现象，调节恢复时间不应大于0.5s。

5.10多功能调节器其他功能

多功能调节器其他功能应在产品技术条件中规定。

5.11耐振动性能

调节器应能经受X、Y、Z三方向的扫频振动试验。振动试验条件按QC/T 729-2005中4.14的规定，内装式调节器按在 “发动机上”的条件考核，外装式调节器按“其他部位”的条件考核。试验后零部件应无损坏，紧固件应无松动现象，调 节器电压调节性能应符合本标准5.6. 1的规定。

5.12产品耐环境性能（特殊试验按用户要求）

5.12.1调节器应能承受QC/T 413-2002中3. 10.1的耐低温试验。恢复常温后调节器电压调节性能应符合本标准5. 6.1的 规定。

5.12.2调节器应能承受QC/T 413-2002中3. 10.2的耐高温试验。恢复常温后调节器电压调节性能应符合本标准5. 6.1的 规定。

5.12.3调节器应能承受QC/T 413-2002中3. 10.3的耐温度变化试验。恢复常温后调节器电压调节性能应符合本标准5.6.1 的规定。

5.12.4调节器应能承受QC/T 413-2002中3. 11的耐温度、湿度循环变化试验，恢复常温后调节器电压调节性能应符合本 标准5.6. 1的规定。

5.12.5有要求时，调节器按QC/T 729-2005中4.18进行盐雾试验，试验时间为96h。恢复常温后调节器电压调节性能应符 合本标准5.6. 1的规定。

5.13电磁兼容性

调节器与匹配发电机按QC/T 413-2002中3.9的规定进行电磁兼容试验。试验后，调节器电压调节性能应符合本标准

5.6. 1的规定。

5.14耐久性

调节器与匹配交流发电机按QC/T 729-2005中4.24的规定进行耐久性试验。试验后，调节器电压调节性能应符合本标 准5.6. 1的规定。

6试验方法

6.1调节器的通用试验方法

调节器的通用试验方法应符合QC/T 729-2005中5.1的规定。

6.2外形及安装尺寸

外形及安装尺寸、引岀脚（线）的长度用符合精度要求的检测量具进行检测，应符合本标准5.2的规定。

6.3外观检测

外观检测用目测法，应符合本标准5.3的规定。

6.4防护性能试验

防护性能试验按QC/T 413-2002的4.6规定的方法进行检验。

6.5塑料件耐温性试验

a） 室温测量零部件的安装尺寸及与其他零部件的配合尺寸，并做好记录。

b） 将该部件放人180°C（内装式）或160°C（外装式）高温箱中储存2h，恢复常温后再次测量零部件的安装尺寸及与其他 零部件的配合尺寸，并做好记录。

C）比较同一尺寸的两次测量结果，其变化量在产品图样规定的范围内为合格。

6.6电气性能试验

试验应在下列条件下进行（如有特殊要求除外）：

a） 试验用电压表精度不低于0.5级，其他电气测量仪表精度不低于1级，除另有规定外，试验环境温度为23°C±5°C°

b） 调节器必须与检验合格的相匹配的交流发电机配套试验。

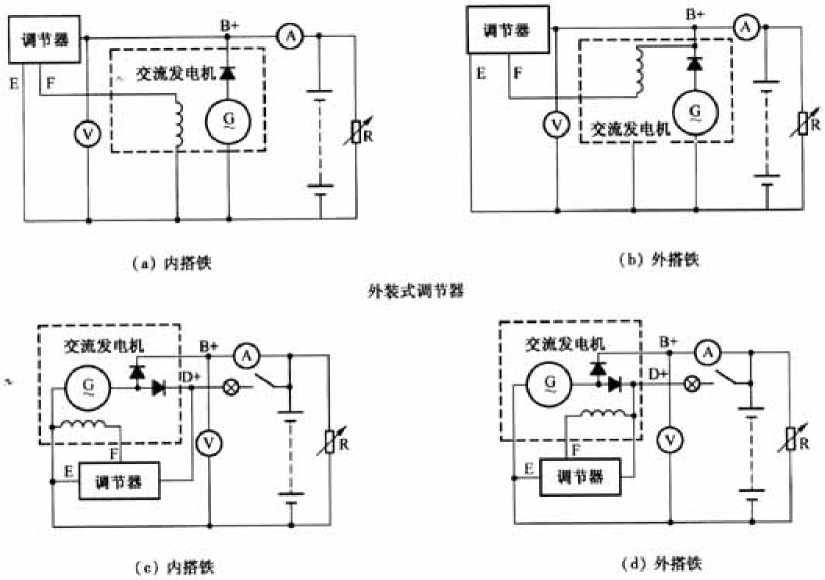

C）试验应在调节器测试台或交流发电机测试台上进行，调节器测试台或交流发电机测试台电路与蓄电池应符合QC/T 424中3.1.2的有关规定，试验电路如图1所示。

内装式iɪiwa

ffii試睑無路風

6.6.1调节器电压调节性能试验。

6.6.1.1调节器调节电压试验。

在环境温度为23°C±5°C下，调节器与匹配交流发电机和蓄电池一起运行，交流发电机在额定转速和10%Ir。下运转至 调节器的温升稳定，检测发电机B+端的电压即为调节器调节电压值Vreg，应符合表1中序号1的规定。

6.6.1.2调节器负载特性试验。

在环境温度为23°C±5°C，调节器与匹配交流发电机和蓄电池一起运行，交流发电机在额定转速和10%Ir下运转至调节 器的温升稳定，检测发电机B+端的电压即为调节器调节电压Vreg。增加交流发电机输岀电流为90%Ir，立即检测发电机B+端 的电压VmGH。两个电压的差值^V（VR旷VmGH）即为调节器负载特性值，应符合表1中序号2的规定。

6.6.1.3调节器转速特性试验。

在环境温度为23°C±5°C，调节器与匹配交流发电机和蓄电池一起运行，交流发电机在10%IR下，转速从1500r∕min变 化到100O0r∕min，交流发电机B+端的电压变化值| ^V∣，即为调节器转速特性值，应符合表1中序号3的规定。

6.6.2调节器高温调节电压性能试验。

将调节器与匹配交流发电机放在高温箱中（内装式为105°C±2°C，外装式为85°C±2°C、或按用户要求）。发电机转速 为3000r∕min，电流为40%Ir,连续运转2h后，在2min内按本标准5.6.2测试性能，应符合表2的规定。

6.6.3调节器的低温调节电压性能试验。

将调节器与匹配交流发电机放在-40°C±2°C的低温箱中，储存2h后，在2rain内按本标准5.6.3测试性能，应符合表 3的规定。

6.6.4调节器温度补偿系数。

按如下方法计算调节器温度补偿系数：

温度系数1：（高温调节电压值-常温调节电压值）∕（105-23）（对内装式）

温度系数2：（常温调节电压值-低温调节电压值）∕[23-（-40）]

温度系数1和温度系数2均应符合本标准5.6.4的规定。

6.6.5调节器空载调节电压试验。

在环境温度Ta=23°C±5°C∖额定转速、空载（包括断开蓄电池）运行时，交流发电机端电压应符合本标准5.6.5的规定。

测量空载电压的电压表应为磁电式指针电压表，精度为0.5级。

6.6.6调节器输岀级饱和压降试验。

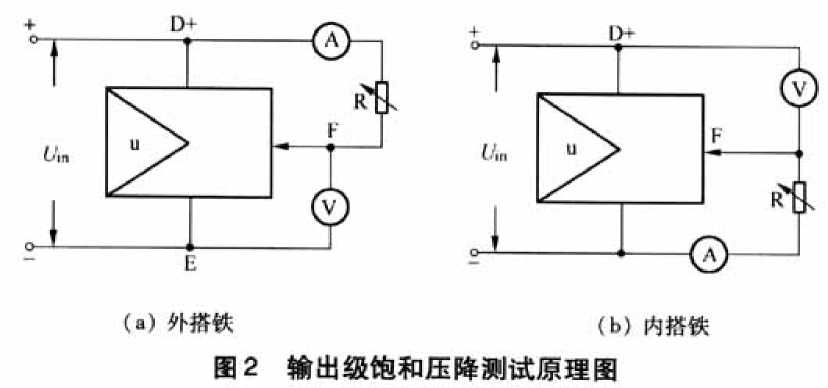

输岀级饱和压降试验线路见图2,可变电压Uin为13V（12V系列）或26V（24 V系列），调节电阻只值使电流表指示值I达 到表4中I™,规定值，然后测量调节器F端与E端（外搭铁）或D+端（内搭铁）间的电压即为输岀级饱和压降VSAT，应符合表4 的规定，试验时间不大于30s。

Ca）外措铁                      （h）内措铁

图2输出級饱和压降测试原理图

6.6.7调节器最低工作电压试验。

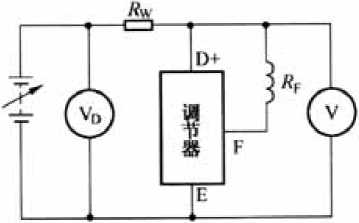

图3为低端驱动（外搭铁）的调节器最低工作电压测试电原理图。对于高端驱动（内搭铁）的调节器，Rf连接位置做相应 变动。

图3调节器最低工作电压测试电原理图

使电源电压Vd、转子线圈等效电阻RF及充电指示灯的等效电阻RW符合表5的有关规定，此时调节器D+端与E端间电压 即为调节器最低工作电压VDIra，测试结果值应符合表5的有关规定。

6.7调节器最高外壳温度试验

将调节器与匹配交流发电机放在高温箱中（内装式为105°C±2°C，外装式为85°C±2°C）°发电机转速为3000r/min，电 流为40%Ir。，连续运转2h后，用预先埋置在调节器外壳上（离功率管最近处）的热电偶测量调节器外壳温度，应符合本标 准5. 7的规定。

6.8抛负载试验

调节器与匹配的交流发电机放置在交流发电机试验台上，在额定转速及额定电流下运行10s抛去负载（包括蓄电池）转 入空载运行15s，为一次抛负载，共进行100次。试验后检查调节器电压调节性能应符合本标准5.6. 1的规定。

6.9响应时间试验

当交流发电机在额定转速下发生从90%额定负载到10%额定负载的突变时，用记忆示波器记录交流发电机B+端电压变化 波形，并测量调节恢复时间，应符合本标准5.9的规定。

6.10多功能调节器功能试验

按产品技术条件中相应规定试验。

6.11振动试验

按QC/T 729-2005中5.10规定。试验后检查零部件应无损坏，紧固件应无松动现象，测量调节器电压调节性能应符合 本标准5.6. 1的规定。

6.12产品耐环境性能：

6.12.1调节器耐低温试验。

按QC/T 413-2002中4.10.1规定。恢复常温后测量调节器电压调节性能应符合本标准5.6. 1的规定。

6.12.2调节器耐高温试验。

按QC/T 413-2002中4.10.2规定。恢复常温后测量调节器电压调节性能应符合本标准5.6. 1的规定。

6.12.3调节器耐温度变化试验。

按QC/T 413-2002中4.10.3规定。恢复常温后测量调节器电压调节性能应符合本标准5.6. 1的规定。

6.12.4调节器耐温度、湿度循环变化试验。

按QC/T 729-2005中5.14规定。恢复常温后测量调节器电压调节性能应符合本标准5.6. 1的规定。

6.12.5调节器耐盐雾试验。

按QC/T 413-2002中4.13规定。恢复常温后测量调节器电压调节性能应符合本标准5.6. 1的规定。

6.13电磁兼容试验

按QC/T 413-2002中3.9规定。试验后，测量调节器电压调节性能应符合本标准5.6. 1的规定。

6.14耐久性试验

按QC/T 729-2005中5.19规定。试验后，测量调节器电压调节性能应符合本标准5.6. 1的规定。

7检验规则

7.1调节器经检验合格后方能岀厂，并应附有产品质量合格证或合格文件。

7.2调节器的检验分为岀厂检验、验收检验和型式检验。

7.3调节器的岀厂检验应按本标准的5.2、5.3及5.6.1、5.6.6、5.6. 7规定。

7.4调节器的验收按QC/T 413-2002中5.4规定。.

7.5 型式检验：

7.5.1有下列情况之一者，制造厂应进行型式检验：

a） 新产品或老产品转厂生产的试制定型鉴定；

b） 正式生产后，如结构、材料、工艺有较大改变而可能影响产品性能时；

C）成批或大量生产的产品每两年不少于一次；

d） 产品停产一年以上，恢复生产时；

e） 岀厂检验结果与上次型式检验结果有较大差异时；

f） 国家监督机构提岀进行型式检验的要求时。

7.5.2型式检验的抽样和分组按QC/T 413-2002中5.5.2的部分规定进行。推荐按表6规定进行，成批或大量生产后的型 式检验允许用2台产品做耐久性试验。

7.5.3型式检验的合格判定按QC/T 413-2002中5.5.3的规定。

7.6其他规定。

当产品标准对测试环境温度、抽样数量、试验项目和顺序号有规定时，则按产品标准的规定。

8标志、包装、储存和保管

8.1调节器的标志（包括产品包装）应符合QC/T 413-2002中6.1的规定。

8.2调节器的包装应符合QC/T 413-2002中6.2的规定。

8.3调节器的储存和保管应符合QC/T 413-2002中6.3的规定。

袁6型式検瞪的抽样和分蛆推券

序

⅛⅛⅛i S

ɪ

武翰方法

籥注｛样m⅛>

I

2

3

4

5

6

7

K

9

—

Jfi

Il

12

1

外用.引脚（线｝ 及安装尺寸

32

6.2

V

V

\

√

√

√

√

√

√

√

V

V'

2

外观要求

1^3

6.3

V

^√

\

V

V

V

V

√

V

V

3

防护性能

5.4

6.4

V

V

■V

4

叩料件酎湖烽

5.5

6.5

另外—3件样抽

5

龟压洲节性値_____

5. ¢,1

6. 6. L

V

V

V

V

V

V

√

V

√

7

√

&

AafllF电压

56-2

6.6.2

V

V

V

7

低氾词,性旄

5,6,3

6.6.3

V

V

V

BJ

沮度补⅝⅞tt

5.6.4

6.6.4

V

V

9

W⅛爾貸旭圧

S- 6-5

ft. 6BS

V

V

IO

输岀SHfi«1压障

5.6.6

&6.6

V7

V

V

V

√

V

V

√"

Il

Aft匸作电塚

土 67

&&7

V

V

V

V

V

V

V

V

V

12

最高外壳温度

5.7

6.7

V

V

V

13

拋觇就试驹

5.8

V

詩

√

响应时冋t •!________

5.9

⅛. Q

—

IS

其他功能整求_____

5-10

6.10

16

振成试⅛⅛

5. ∏

6.11

V

V

V

:

境

f⅛¾a_______________

5.12.I

卜IZJ

V

V

⅞⅞ι______

5J2.2

6 JL 2

V

Vr

V

⅜l度韭化______

5.12.S

6.12.3

V

fl⅛arat度撕环变化

5.12.4

ft.12.4

Vr

V

Vr

检雰    一'

5,12,5

6.t2fc5

V

V

√

IB

典  __

5. 13

6"3

19

耐久性

5,14

6.14

V

Vr

V

中：机可试⅜⅞攻Eh             _________________________________
