中国船舶工业总公司部标准

CB 1045—83

组别：55

F 30异径搭焊钢法兰

本标准规定的法兰只用于潜艇。

1法兰适用的介质：水、油。

2 法兰的基本参数:DN∕DN, = 25-200/20-175, P =30kgf∕cm2 (2.94MPa) O

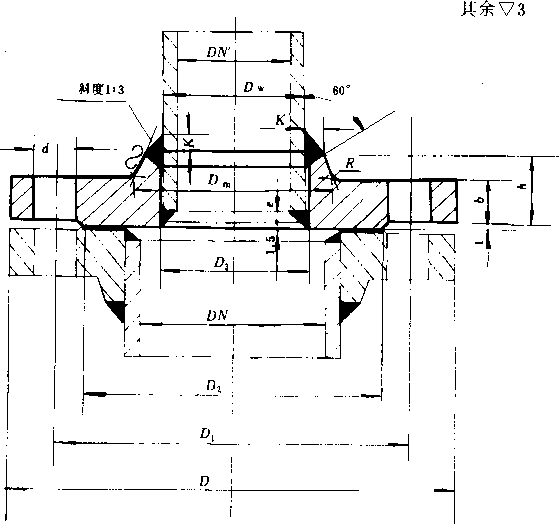

3法兰尺寸按下图和表1。


中国船舶工业总公司1984 - 02 - 13发布

1 984 - 10 - 01 实施


CB 1045—83

公  称

通  径

管 子 外 径

法         兰

螺栓

质

量

kg

内

径

D3

外

径

D

螺栓 孔中 心圆 直径

密封 面外 径

厚

度

b

高

度

h

颈部

直径

D m

圆 弧 半 径

R

焊接

高度

e

螺栓 孔直 径

d

焊缝

高度

K

数

量

螺

纹

i

m m

DN

DN,

D W

mm

25

20

25

26

105

73

56

13

19

40

4

2.5

14

4

0

4

M 12

0.80

32

20

25

26

115

83

64

13

19

40

4

3.0

16

4

0

6

M 14

0.92

25

32

33

115

83

64

13

19

46

4

3

0

16

4

0

6

M 14

0.89

40

25

32

33

125

93

74

14

22

48

4

3

0

16

5

0

6

M 14

1.17

32

38

39

125

93

74

14

22

54

4

3

0

16

5

0

6

M 14

1.14

50

32

38

39

135

103

84

14

23

54

5

3

0

16

5

0

6

M 14

1.37

40

45

46

135

103

84

14

23

64

5

3

0

16

5

5

6

M 14

1.33

65

40

45

46

170

132

110

17

26

66

5

3

0

18

5

5

8

M 16

2.65

50

57

58

170

132

110

17

26

78

5

3

5

18

5

5

8

M 16

2.55

80

50

57

58

185

147

126

18

28

80

5

3

5

18

5

5

8

M 16

3.31

65

73

75

185

147

126

18

28

96

5

4

0

18

6

0

8

M 16

3.12

100

65

73

75

205

167

146

18

30

100

5

4

0

18

6

0

10

M 16

4.00

80

89

91

205

167

146

18

30

116

5

4

5

18

7

0

10

M 16

3.77

125

80

89

91

240

196

172

21

35

118

6

4

5

22

7

0

10

M 20

6.23

100

108

110

240

196

172

21

35

136

6

4

5

22

7

0

10

M 20

5.80

150

100

108

110

270

226

200

24

39

138

6

4

5

22

7

0

12

M 20

8.76

125

133

135

270

226

200

24

39

164

6

5

0

22

8

0

12

M 20

7.95

(175)

125

133

135

305

261

234

26

41

172

6

5

0

22

8

0

12

M 20

12.09

150

159

162

305

261

234

26

41

198

6

5

5

22

8

0

12

M 20

11,04

200

150

159

162

340

291

260

30

47

200

8

5

5

26

8

0

12

M 24

16.51

(175)

194

197

340

291

260

30

47

234

8

9

5

26

10

0

12

M 24

14.44

注：尽可能不选用括号内的公称通径

2

标准分享网www.bzfxw.com免费下载

CB 1045—83

4标记示例

P 30 D N/D N,= 25∕2Q的异径法兰：

异径法兰 30025/20 CB 1045—83

5法兰应符合本标准的要求。

6法兰螺栓和螺母的材料按表2。

表2

零 件

材           料

名   称

牌   号

标准编号

法 兰

铸   钢

ZG 25- U

GB 979—67

螺 栓

优质碳素钢

30

GB 699-65

螺 母

优质碳素钢

15

GB 699 — 65

注：经订货方同意，允许釆用机械性能和抗蚀性不低于表2牌号的其他材料，但应注意螺栓用钢的硬度，应大于 螺母用钢的硬度。

7法兰的表面应光滑，不得有降低强度和影响密封性的缺陷。

8焊条的机械性能，不得低于强度较低的被焊接零件（法兰或管子）的机械性能的下限。

9法兰使用的螺栓按GB 30-76 ≪六角头螺栓》，螺母按GB 52-76《六角螺母》。

10法兰使用的软垫圈按GB 583-65《船用法兰软垫圈》。

11法兰的连接尺寸和密封面按GB 569-65《船用法兰连接尺寸和密封面》。

12法兰的外圆柱表面上，应打出下列标志：

13法兰加工表面，包装前应涂工业凡士林。

14法兰由制造厂技术检査部门验收，并出具合格证书。验收时的检查内容包括材料证明书、尺寸和 外观。

附加说明：

本标准由水下管系归口组归口。 本标准由七O一所负责起草。 本标准主要起草人史珏。

3
