中华人民共和国行业标准

JGJ 300 一 2013 备案号 J1S99-2013

建筑施工临时支撑结构技术规范

TeChniCal Code for temporary SUPPOrt StnICtUreS in COnStrUCtiOn

2013-06-24 发布

2014-01 -Ol 实施

中华人民共和国住房和城乡建设部 发布

中华人民共和国行业标准

建筑施工临时支撑结构技术规范

TeChniCal Code for temporary SUPPOrt Stnletυres in COnStnJCtiOn

JGJ 300 - 2013

批准部门：中华人民共和国住房和城乡建设部

施行日期：2014 年1月1日

中国建筑工业出版社

2013北京

中华人民共和国行业标准

建筑施工临时支撑结构技术规范

TeChniCal Code (Or IemPorary SUPPOrt strυciuτf⅛ in COnStrlICtiorL

JGJ 300-2013

¼

中国建筑工业出版社岀版、发行［北京四郊r(Λ'∏-j

各地新华书店、建筑书店经销 北京红光制版公司制版

北京同文印刷有限贵任公司印刷

≠

H4-: ^j∖116S⅛米1 32印张：銭』 字数：前千字

年拦月第-版  ”门3年壮月第-次印刷

定价:IEOO元

统一书号:15112 • 23761

版权所有翻印必究

如有印装质量问题,可寄本社退换

(邮政编码1C'OO37)

本社网址：hup： . WWW∙ CabP* com. Cn

网 上书店：http： WWW. China-building. Com- Cn

中华人民共和国住房和城乡建设部 公 告

第62号

住房城乡建设部关于发布行业标准

《建筑施工临时支撑结构技术规范》的公告

现批准，；建筑施丄临时支撑结构技术规范/为行业标准,编 号为J(_JJ 30() - 2013.自2014年1月1日起实施：其中.第 7.1.1、7. L 3、7. 7.2条为强制性条文,必须严格执行°

本规范由我部标准定额研究听组织中国建筑工业出版社出版 发行，

中华人民共和国住房和城乡建设部

2013年6月24日

前 言

根据住房和城乡建设部《关于印发^OO8年工程建设标准 规范制订、修订计划（第一批）〉的通知 （建标WeK）8] 102 号）的要求，标准编制组在广泛深入调查研究.认真总结实践经 验，通过大量试验验证、参考有关国际标准和国外先进标准以及 国内相关标准.并与相关标准规范相互协调的基础上.编制本 规范，

本规范的主要技术内容是：L总则；2.术语、符号；3基 本规定；1,结构设计计算；5÷构造要求；6.特殊支撑结构；7. 施工；8.监测等，

本规范中以黑体字标志的条文为强制性条文,必须严格 执行=

本规范由住房和城乡建设部负责管理和对强制性条文的解 释.由中国建筑一局（集团）有限公司负责具体技术内容的解 释=在执行过程中如有意见和建议,请寄送中国建筑一局（集 团）有限公司（北京西四环南路52号中建一局大厦A座13H 室,邮编：100161）.

本规范主编单-位：中国建筑-局（集团）有限公W

中国建筑股份有限公司

本规范参编単位：浙江大学

西安建筑科技大学

四川华通建筑科技有限公司

上海宝冶集团有限公司

杭州一建建设有限公司

九江信华建设集团有限公司

中建一局集团第五建筑有限公司

4

中建一局华江建设冇限公司

苏州科技学院

中建一局集团第二建筑有限公司

中建一局集团第三建筑有限公司

中建三局建设一匚程股份有限公司

本规范主要起草人员：肖绪文 吴月华 陈 红 罗尧治

张晶波 胡长明 帅长敏 赵俭学 周思锤 杨旭东 郑延十 董佩玲 程坚 陈娣 孙无二 杨焕宝

本规范主要审查人员：杨嗣信 孙振声 张元勃 堇 良

1总则

2术语，符号

2. 1术语

2,2 符号

3 基本规定

4结构设计计算

丄1 般规定

4.2荷载与效应组合

丄3水平杆设计计算

4.4稳定性计算

4₊5交撑结构抗倾覆验算

5地基/载力胃算

5 构造要求

5. 1 一般规定

丄？框架式支撑结构构造

% 3桁架式支撑结构构造

6特殊支撑结构

悬挑支撑结构

跨空支撑结构

7 施「

二1 一般规定

7. ? 施「一准备

「•3搭没

二4检查U验收

使用

6

7. B拆除

7. 7 安全管理

8 监测

附录A轴心受压构件的稳定系数

附录E支撑结构的计算长度系数

附录C特殊支撑结构相关设计参数

附录D附表

本规范用词说明

引用标准名京

附:条文说明

COntentS

• 1  GenCraI PrOViSionS

• 2  TennS Hnd SyrnbOlS

2, 1 TermS

2÷ 2 SymbOIS ................................W........*.......*...*.*

• 3  BaSiC ReqIlirement

1 DeSign and CalCHIatiOn Of StrUCTUrC

• 4. 1 General RcclUiretTlent ...................

• 4. 2 lʃiads and COmbinatjCln Of IJoad Effet"ts *»*•**»*«*****•*«•*•**-**-* 9

L 3 DeSign and CaICUIatiOn ωf HOriZorLtal TUbe ...........**********

4. 4 Stability CaICUIation .....................................

i. 5 ()VerTUmlng ReSISranCC ChCCkmg ............................

• 4. 6 FOUndatiOn Bearing CaPaCiIy Cheeking

• 5  COnStrUCtion ReqUirementS

• 5. 1 General Req LIiremenT ■••*・・•・・•,・•・•・・・・•，••・，・•，・・・*•・*•*•*♦•*♦** 21

• 5. 2 COnStrLICtiOn ReqUiremenTS Of Frame Support StrUCtUreS

• 5. 3 ConStrUctiOn ReqiJirernenIS Of I rllFS SUPPOrt Srrucrures

• 6  SPeCial SUPPOrT StrIJCtUreS

6₊ 1 Cantilevered SUPPorT Structures                      ∙.m* 29

• 6. 2 Bndge SLIPPOrr Structures ...........*■ .

• 7  COnStrUCtiOn ........................................*

• 7. 1 ⅛πeral RcfiLiircment ^, * *..............* ■ ...........*

7h 2 PreParatiOn for C?OnSIrUCtiOn ***********......**^{f ti}*^tl*ⁱ**¹** 36

".3 Λssembly

7, 4 InSPtⁱCtIOn HrLd Acccpiance ...............*.............

7₊ 5 USa^e

8

7.6 Disassembly .....         ɜg

7. 7 Safety Managemem ..........*****

8 MOnitOring

APPendixA StabiliTy COeffiCientS for AXial COnIPreSSiOn

MemberS

APPendiX B EffeCtiVe LCngth FaCtorS Of SUPPQrX StrIJCtUreS

Appendix C DeSign ParamCterS for SPeCial SllPPOrt StrUCtUreS ................................. *

Appendix D AttaChCd TabIC

EXPIanatiOn Of Wording in ThiS Code.........................

IJst Of QUoted StandardS

Addition： EXPIanatiOn Of PrOVLSionS .........

1总 则

L 0.1为在建筑施工临时支撑结构的设计和施工中,贯彻执行 国家现行的法律、法规，做到技术先进、设计合理、经济适用、 安全可靠，制定本规范m

L 0.2本规范适用于在建筑施工中用钢管脚手架搭设的建筑施 工临时支撑结构的设计、施工与监测。

1・0.3建筑施匸临时支撑结构的设计、施工和监测除应符合本 规范外•尚应符合国家现行有关标准的规定。

2术语、符号

2* 1术 语

2. L 1 临时支撑结构 temporary SUPPOrt StrUCtUre

为建筑施工临时搭设的由立杆、水平杆及斜杆等构配件组成 的支撑结构.简称支撑结构，

2. L 2 扣件式钢管支撑结构 StCCl tubular SUPPort StrUCtUre With COLlPIerS

采用钢管和扣件连接搭设的支撑结构♦

2. 1.3 碗扣式钢管支撑结构  SteeI tubular SUPPOrt StrUCrLlre

With buckle bowls

采用钢管和碗扣连接搭设的支撑结构=

2.1.4承插式钢管支撑结构 Steel tubular SUPPOrt StnIClUre WiTh disk IoCkS

采用钢管和承插件连接搭设的支撑结构・包括盘扣式和盘销 式等=

1. 5 框架式支撑结构 frame support StrUCrUre

由立杆与水平杆等构配件组成・节点具有一定转动刚度的支 撑结构,包括无何刀撑框架式支撑结构和有剪刀撑框架式支撑 结构£

2.1.6 单一元框架 frarnc UnIt

由纵向和横向竖向狗刀撑围成的矩形单元结构=

2∙】.7 单元桁架truss Unil

由［根立杆，水平杆及竖向斜杆等组成的几何稳志的矩形单 兀结构，

2. L 8 桁架式支撑结构 truss SUPPOrt StrUCIUre

单元桁架间通过连系杆组成的支撑结构#

2∙ 1. 9 悬挑支撑结构 CantiIeVered SUPPOrt StrUCtUrC

水平桁架支承在框架式或桁架式支撑结构上■旦水平桁架一 端为悬臂的支撑结构。

2∙ L 10 跨空支撑结构 bridge SUPPOrt StrUCTLlre

水平桁架的两端均支承在框架式或桁架式支撑结构匕.且中 间部位为跨空的支撑结构“

L I- 11  节点转动刚度 rotational StiffnCSS Of joint

支撑结构中的Y杆与水平杆连接肯点发生单位转角（弧度 制）所需弯矩值，

2.2 符 号

2∙2∙1荷载、荷载效应

Gk-  支撑结构自重标准值；

M——立杆或水平杆的弯矩设计值；

MX- 风荷载直接作用于立杆引起的立杆局部弯矩标准值；

W.  风荷载作用于无剪刀撑框架式支撑结构引起的归杆

弯矩标准值；

——风荷载引起的立杆弯矩标准值，

ʌʃ——单元桁架的弯矩设订值：

V- 归杆轴力设计值，

VE 一立杆的欧拉临界力；

、亦一 永久荷载引起的立杆轴力标准值；

‰κ -  施工荷载引起的立杆轴力标准值：

X虾——风荷载引起的立杆轴力标准值；

\,一-跨空支撑结构中落地部分的E杆附加轴力设计值：

悬挑支撑结构中落地部分的i.杆附加轴力设计值；

JV  单元桁架的轴力设计值；

NE —单兀桁架的欧拉临界力；

R-水平杆剪力设计值；

幻 ——支撑结构自車标准值与受风面积的比值；

P——'〉:杆基础底面处的平均压力设计值；

p.——跨空支撑结构中跨空部分的竖向荷载设计值（含跨 空部分自重）；

-跨空支撑结构中跨空部分的竖向荷载限值'

"a  悬挑支撑结构中悬挑部分的竖向荷载设计值（含悬

挑部分自重）；

Pg 一 悬挑支撑结构中悬挑部分的竖向荷载限值，

PE——M荷裁的线荷载标准值：

u∖ 一风荷载标准值；

Zi.'  基本风压；

⅛-可变荷载組合值系数：

3——高度匸处的风振系数；

九-永久荷载分项系数：

/_Q-可变荷载分项系数；

μ~ -支撑结构风荷载体型系数；

四睥——按桁架确定的支撑结构风荷载体型系数；

μ₇ ~ 风压咼度变化系数；

A -挡风系数，

2. 2. 2材料设计指标

E- 钢材弹性模量；

I^TR -节点抗剪承载力设计值；

钢材强度设计值；

J，  地基承载力特征值：

人——地基承载力设计值=

2. 2. 3几何参数

A  杆件截面积；

丄一芝杆基础底面积I

A- 单元桁架的等效截面积；

Ii  支撑结构横向宽度：

玖——跨空支撑结构中的跨空部分跨度：

Bl——悬挑支撑结构中的悬挑部分长度；

H——支撑结构高度！

H/ --特殊支撑结构中的落地部分高度；

H,——跨空支撑结构中的跨空部分高度J

HL——悬挑支撑结构中的悬挑部分高度；

f——杆件的截面惯性矩；

L—-水平杆的截面惯性矩；

L——支撑结构纵向长度辛

W——杆件截面模量；

W 一单元桁架的等效截面模量；

U——木垫板或木脚手板宽度；

b——沿木垫板或木脚手板铺设方向的相邻立杆间距；

h 一立杆步距；

知一扫地杆高度；

槌_悬臂长度；

i——杆件截面冋转半径；

；-単元桁架的等效截面回转半径；

I—立杆纵向间距;

k——立杆横向间距；

UX L、L中的较大值；

A 」Zb中的较小值W

Λ——单元框架中立杆的ʃ向间距；

L 一单元框架中立杆的ʃ向间距；

I   就杆计算长度；

Hh——立杆横向跨数；

HL跨空支撑结构中落地部分靠近跨空部分宽度&内的

H杆跨数；

払——悬挑支撑结构中落地部分靠近悬挑部分宽度2B,内 的立杆跨数；

，丄   単•元框架的纵向跨数；

诳——单元框架的工向跨数；

払一立杆步数；

φ 一钢管外径事

V —挠度；

M- -受弯构件容许挠度，

2.2.4计算系数

K ——框架式支撑结构的刚度比；

k—框架式支撑结构的节点转动刖度；

kι 地基承载力调整系数，

ɑɪ——扫地杆高度小与步距人之比；

圭一一悬臂长度丄与步距*之比；

a— ~a-₁、缶中的较大值；

J ―-单元框架占向间距与步距內之比，

场——单元框架计算长度的高度修正系数I

一单元框架计算长度的扫地杆高度与悬臂长度修正 系数，

T_h- 跨空支撑结构的附加轴力系数，

₇--悬挑支撑结构的附加轴力系数W

Λ——计算长细比；

A- 单元桁架的等效长细比W

μ —立杆计算长度系数；

<f  构件的稳定系数；

甲 -单兀桁架的稳定系数；

√-—单元框架中加密区立杆的稳定系数，

3基本规定

3.0.1支撑结构可分为框架式和桁架式&

3・0.2支撑结构的承载能力计算应采用荷载效应基本组合；变 形计算应采用荷载效应标准组合。

3.0.3支撑结构所使用的构配件宜选用标准定型产品弓

3.0.4支撑结构地基应坚实可靠，当地基土不均匀时，应进行 处理•

3-0.5支撑结构应与既有结构做可靠连接匚

3.0.6施工前,应按有关规定编制、评审和审批施工方案.并 应进行技术交底。

4 结构设计计算

，1 一般规定

4, L 1框架式支撑结构应采用半刚性节点连接的框架计算模型, 桁架式支撑结构应采用钗接节点连接的桁架计算模型，

4.1.2支撑结构的设计应包括下列内容：

1水平杆设计计算；

2构件长细比验算，

3稳定性计算'

4抗倾覆验算'

S地基承载力验算，

4∙ L 3支撑结构受压构件的长细比不应大f 180；受拉构件及 其刀撑等一般连系构件的长细比不应大于25。，

丄L 4 框架式支撑结构的节点转动刚度值k应按表丄1. 4的规 定取值,其他形式节点的转动刚度可通过试验确定，

表4, 1.4 节点转动刚度值Jt

4. 1. 5钢材的强度设计值与弹性模量应按本规范表L 1.5取值,

表4. LS 钢材的强度设计值和弹性模■ (∖∕mπι^j )

8

4.1.6对支撑结构不规则、荷载不均匀等情况,应另行设计 计算’

4.2荷载与效应组合

4. 2,1作用「支撑结构的荷载可分为永久荷载与订变荷载匸

4. 2.2永久荷载可包括下列内容：

1被支撑的结构自重（GL

2支撑结构自重（G）,包括立杆、纵向水平杆、横向水 平杆、剪刀撑、斜杆和它们之间连接件等的自重；

3其他材料自重（0）：包括脚手板、栏杆、挡脚板和安 全网等防护设施的自重I

4. 2,3可变荷载可包括卜列内容：

1施工荷载（Q）：

2风荷载（QM

3泵送混凝上或不均匀堆载等因素产生的附加水平荷载 （Q）.

4. 2.4永久荷载标准值应符合下列规定：

1被支撑的结构冃重（G）的标准值应按实际車量计算；

2支撑结构自重（G）的标准值应按实际支撑结构重量 计算；

3其他材料自重（G ）的标准值：脚手板自重标准值应按 表4.2. 1-1采用：栏杆与挡脚板日重标准值应按表丄2. 1-2釆 用；支撑结构上的安全设施的荷载应按实际情况采用-密【I式安 全立网均布荷载标准值不应低于0∙01k∖ m-_;

表4. 2, 4-1脚手板自重标准值

9

⅛ 4. 2. ArI栏杆、挡脚板自重标准值

12. S可变荷载标准值应符合下列规定：

1施工荷载（Q，.）的标准值不应低于表4.2.5-1的规定e

表4. 2. 5-1施工荷裁标准值

类 别         ：       钵椎值（kx mb

^^模板支撑结构    ~        W  —一

细结构施工支後结构     *           ?    _

^^其他支撑结构       '   根据实际情况确定・不小于1

2风荷载（QD的标准值.应按下式计算：

τt∖ = 3w3              （4. 2. 5）

式中：叫--风荷载标准值（、mπ√）;

A——高度r处的风振系数，应按现行国家标准：（建筑 结构荷载规范》GB 50009规定采用'

礦   基本风压（N mm'）∙应按现行国家标准也建筑结

构荷载规范》GB 50009规定采用*取重现期N = 10対应的风压值：

μ_τ——风压高度变化系数,应按现行国家标准，建筑结 构荷载规范? GB 50009规也采用；

* ——支撑结构风荷载体型系数.应按本规范表上2.5 2 的规定采用,

表4.LS-2支揮结构风荷载体型系数凡

注：1件W值可将支撑结构视为桁架.按现行国家标准、建筑結内荷载现范 GH 50'" '9的规定计算；

3 ≠为捎风系数.≠ = L 2丄丄.一其屮A_n为挡风而枳∙ Aw为迎冈,面枳：

S全封闭：沿支撑结构外侧全髙全长用密目网封闭；

1半封闭：沿变撑结构外側全高全长用密曰网封闭知子f^：：；

:敞开：沿支撑结枸芥侧全髙全长无密目网封.

IU

3密目式安全更网全封闭支撑结构挡风系数≠不宜小 T 0.8；

4泵送混凝上或不均匀堆载等因素产生的附加水乎荷载 （QQ的标准值应符合现行国家标准《混凝土结构工程施工规 范》GB 50666的有关规定，

4, 2. 6荷载分项系数应按表4・2. 6确定，

表4. 2-6荷载分项系数

4. 2.7支撑结构设计时应取最不利荷载计算,参与支撑结构计 算的各项荷载组合应符合表4. 2・7规定。

表4,2.7 参与支撑结构计算的各项荷载组合

注：表中^t*-^MR表示各项荷载参与组台，而不代表数相加:

4,3水平杆设计计算

4.3. 1当水平杆承受外荷载时,应进行水平杆的抗弯强度验算、 变形验算及水平杆端部节点的抗剪强度验算亡 4.3.2水平杆抗弯强度验算应按下式计算：

(4. 3. 2)

式中：M 水平杆弯矩设计值（N ∙ mm）∙应按本规范第 L3.5条计算；

W——杆件截面模量（mττ√）.

/  钢材彊度设计值（、mm」）.应按本规范表4. 1.5

米用亍

4. 3.3节点抗乾强度验算应符合F式要求：

R ≤ V^rR                  （4.3.3）

式中：R ——水平杆剪力设计值（、）；

I R   节点抗剪成载力设计值•应按表1. 3.3确定：：

表4.3.3节点抗熱承载力设计值TR

4. 3,4水平杆变形验算应符合卜式要求：

V ≤:」］                    （n 3.4）

式中；U--挠度（mm）.应按本规范第4.3∙5条计算；

「丄——受弯构件容许挠度.为跨度的1 150和IOmm中的 较小值=

丄3.5水平杆的弯矩与挠度计算应符合下列规定：

1对水平杆为连续的支撑结构，当连续跨数超过三跨时宜 按二跨连续梁计算：当连续跨数小于三跨时，应按实际跨连续梁 计算，对水平杆不连续的支撑结构，应按单跨简支梁计算=

2当计算纵向水平杆时・跨度宜取立杆纵向间距（八）.当

12

计算横向水平杆时.跨度宜取立杆横向间距（L）,

4.4稳定性计算

4. 4,1无剪刀撑框架式支撑结构应按本规范公式（4. L4-1）或 公式（4.4.4-2）进行立杆稳定性计算Q

4. 4,2有剪刀撑框架式支撑结构应进行稳定性验算。当不组合 风荷载时,应按本规范公式（丄丄4-1）对单元框架进行立杆稳 定性计算；当组合风荷载时，还应按本规范公式（4∙4∙42）进 行立杆局部稳定性计算。

4.4.3桁架式支撑结构应对单元桁架进行稳定性验算,并应符 合下列规定：

1单元桁架的局部稳定性应按本规范公式（4.4-4-］）或公 式（丄丄4-2）进行立杆稳定性验算；

2单元桁架的整体稳定性应按本规范第4.4.13条进行计 算，符合下列情况之一时，可不进行单元桁架的整体稳定性 验算：

1） 支撑结构通过连墙件与既有结构做可靠连接时，

2） 当支撑结构的单元桁架按照本规范第5.3,2条中的梅 花形布置时.

4. 4.4 立杆稳定性计算公式应符合F列规定：

1不组合风荷载时：

2组合风荷载时：

• 6 W（I-LlR圭）

式中：、 立杆轴力设计值（、），应按本规范第4U.5条 计算；

§ 轴心受压构件的稳定系数.应根据&细比A按本规 范附录A取值；

13

A——杆件截面积（mι√）;

/— 钢材的抗压强度设计值（NUmn√）;

M一 立杆弯矩设计值（N∙mm）.应按本规范第4.4. 7 条计算；

W一 杆件截面模量（mmf

W  -立杆的欧拉临界力（N）, N?= 専 ;

Λ^

A —计算长细比，λ = LQJI J

/.——立杆计算长度（mm）,应按本规范第4.4.9〜第 4.4.11条计算;

i——杆件截面回转半径（mm）；

E——钢材弹性模量 （ N∕πιm²） _O

4.4. S立杆轴力设计值CX^r）应按下列公式计算：

1不组合风荷载时：

、=ZgNgk + XqNqk          （4. 4. 5T）

2组合风荷载时：

、=T^fG∙∖⅛< ^^f^ ⅛fc∕α （Nqk 十-WWK） （4. 4. 5-2）

:N亦——永久荷载引起的立杆轴力标准值（N）S

、快一-施I：荷载引起的立杆轴力标准值（N）；

NwK——风荷载引起的立杆轴力标准值（N）,应按本规 范第4.4.6条计算;

永久荷载分项系数；

可变荷载分项系数；

可变荷载组合值系数，取0飢

6风荷载作用于支撑结构，引起的立杆轴力标准值 EK） 下列公式计算：

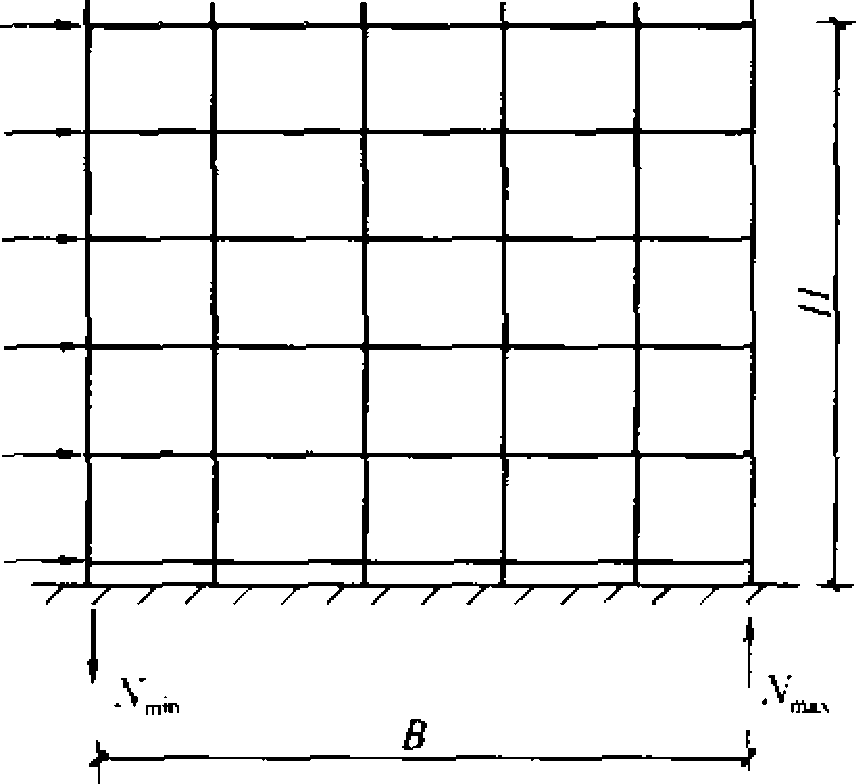

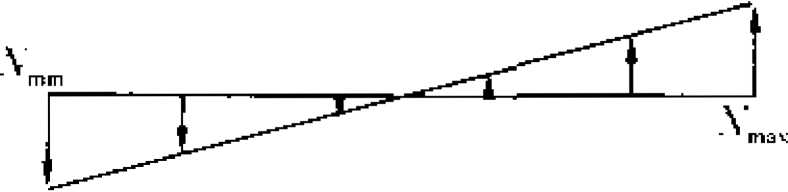

1无剪刀撑框架式支撑结构：

_XT _ Ak 屮

E = ɪ

2有剪刀撑框架式支撑结构：

14

HVeR PW^rk I~I~

2B

3桁架式支撑结构中的单元桁架按本规范第5.3.2条组 合时：

图5,3.2 （a）矩阵形组合时：

_V P^H²

E = ɪ

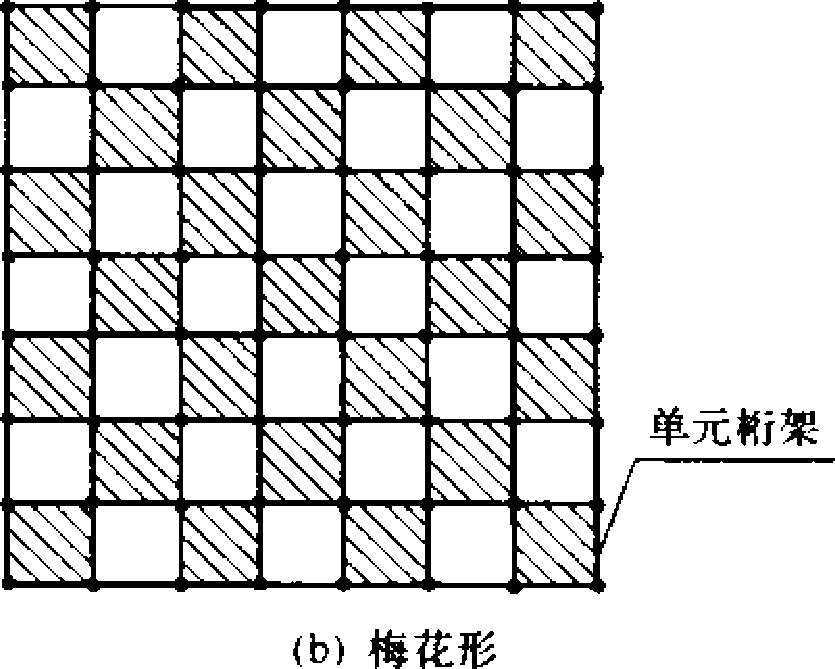

图5.3.2 Cb）梅花形组合时：

、. 3p^l_bH~ 膈=一R一 B^LJ

式中:---风荷载的线荷载标准值（N rnm）・P_Vri_I = tl∖Λ :

H   支撑结构高度（mm）；

B-支撑结构横向宽度（mm）；

单元框架的纵向跨数；

S_k——H高度处风荷载标准值（X mm?）.应按本规范

第4. 2.5条计算；

立杆纵向间距（mm）;

立杆横向间距（mm）

其中

M亦=

2& —1）

式中：/Q——可变荷载分项系数；

15

而—-风.荷载引起的立杆弯矩标准值（∖∙mm）;

M侦  风荷载直接作用于立杆引起的B杆局部弯矩标准

值（、∙ mm）；

川：玉-风荷载作用于无剪丿J撑框架式支撑结构引起的立 杆弯矩标准值（、∙ mm）：

h 立杆步距（mm）；

"  支撑结构立杆横向跨数=

4. 4,8 当支撑结构通过连墙件与既有结构做可靠连接时，可不 考虑风荷载作用于支撑结构引起的，〉一杆轴力（WE）和弯矩 （MTK）=

4. 4.9无射刀撑框架式支撑结构的立杆稳定性验算时,立杆计 算长度（A）应按下式计算：

I =功                    （4. 4. 9）

式中：尹 立杆计算氏度系数-应按本规范附录B表Brl或表 B-2取值。

4.4.10 有剪刀撑框架式支撑结构中的单元框架稳定性验算时. 立杆计算长度＜/.）应按下式计算：

I = 3耶.〃            （LLIo）

式中：产 立杆计算长度系数，应按本规范附录B表炒3或表

E4取值；

Λ——扫地杆高度与悬臂长度修正系数，应按本规范附录 B表田5或表取值】

兩 高度修正系数.应按表4.4. 10取值.

表4. 4. IO单元框架计算长度的高度修正系数为

4. 4.11冇剪刀撑框架式支撑结构和桁架式支撑结构的单元桁架 在进行局部稳定性验算时.立杆计算长度（/）应按下式计算：

A=（I + 2_σ）∕ι            （LL 1】）

16

式中：口 为Q；宀 中的较大值；

m—-扫地杆高度A与步距为之比；

勺——悬臂&度丄与步距h之比，

4. 4. 12有剪刀撑框架式支撑结构当单元框架进行加密时（图

4U. 12）.加密区归杆的稳定系数（矿）应按下列公式计算：

1立杆步距不加密时：

φ = 0. 8罕                   （4, 4. 12-1）

2 E杆步距加密时：

φ^f = I- 2φ                （L 丄 12 2）

式中：φ 一未加密时立杆的稳定系数*

日 加密区立杆的稳定系数=

¹立轩间距单向加密           立朴间距戏向加密

图LLI2有射刀撑框架式支撑结构的立杆加密平面图

l-√.t÷_i ?一水平轩；3竖向乾刀撑；1 一木平射刀撑；5加密区

■4.丄13 桁架式支撑结构中的单元桁架整体稳定性验算应按下

列公式计算：

1不组合风荷载时：

V

—≤/            （-L L 13-1）

2组合风荷载时：

17

其中

N = 4N              （4U. 13-3）

M = ∕_q 2,咤成         （4. L 13-4）

式中：X 一单无桁架的轴力设计值（N）；

φ——単元桁架的稳定系数.应根据等效长细比）按本规 范附录A取值；

A ——单元桁架的等效截面积CmnI-）,A = 4A _J

M  单兀桁架的弯矩设计值（、∙ mm）;

W   单元桁架的等效截面模量（mm^j）,W = 2/V_ :

—     _2 Γ^rΛ

VE --单元桁架的欧拉临界力（、■）∙ W =孳典_J

X——立杆轴力设计值（、）,应按本规范公式（如4.5-1） 计算；

A ——单元桁架的等效长细比，λ = 2H 1 ;

i--单-元桁架的等效截面回转半径（mm）・Z = Z_rrJn 2 J

立杆纵向间距厶，横向间距L中的较小值（mm"

A 5支撑结构抗傾覆验算

4. 5.1抗倾覆验算应符合下式要求：

K≤°∙⁵⁴S

式中：爪一-支撑结构自重标准值与受风面积的比值（、

、∖         ɑ?K

mm ）* gk =雨；

G车——支撑结构自重标准值（NX

L  -支撑结构纵向长度（mm）：

B——支撑结构横向宽度（mm）；

H -支撑结构高度（mm）；

τ√_lt   风荷载标准值（、mm，），应按本规范第4.2. 5条

计算C

4, 5.2符合下列情况之一时,可不进行支撑结构的抗倾覆验算：

1支撑结构与既有结构有可靠连接时；

2支撑结构高度（H）小于或等于支撑结构横向宽度（B）的 3倍时二

• 4-6地基承载力验算

4.6. 1支撑结构立杆基础底而的平均压力应符合下式要求：

p≤∕_g                （4.6,1）

式中：P——立杆基础底面的平均压力设计值（\ mm：）・，= .X ----h ≡^-" RF

N-支撑结构传至立杆基础底面的轴力设计值

∕_κ-∙地基承载力设计值（N mn√）;

•里 ——立杆基础底面积（mn√）,

，.6.2支撑结构地基承载力应符合下列规定：

1支承于地基上上时•地基承载力设计值应按F式计算：

f_fL = ⅛c∕ak                    （L 6・ 2）

式中：/我——地基承载力特征值，岩石、碎石土、砂土、粉土、 黏性上及回填七地基的承载力特征值，应按现行 国家标准灯建筑地基基础设计规范? GB 50007的 规定确定；

⅛_c 一支撑结构的地基承载力调整系数,宜按表丄6.2确定。

19

表4.6.2地基承载力调整系数化

2当支承于结构构件上时，应按现行国家标准《混凝土结

规定对结构构件承载能力和变形进行验算口

4. 6.3立杆基础底面积(A_g)的计算应符合下列规定：

1当立杆下设底座时，立杆基础底面积(Ag)取底座面积；

2当在夯实整平的原状土或回填土上的立杆，其下铺设厚 度为50mm~60mm,宽度不小于20Omm的木垫板或木脚手板 时，立杆基础底面积可按下式计算：

A_g = Ob                     (4. 6. 3)

式中：A.——立杆基础底面积(mm?),不宜超过O. 3m² ；

α •-木垫板或木脚手板宽度(mm)；

b——沿木垫板或木脚手板铺设方向的相邻立杆间距

(mm) _O

20

5构造要求

5-1 一般规定

5∙ 1.1支撑结构搭设高度宜符合下列规定:

1框架式支撑结构搭设高度不宜大于40m;当搭设高度大 于40m时.应另行设计;

2桁架式支撑结构搭设高度不宜大于50m；当搭设高度大 于50m时,应另行设计G

5.1.2支撑结构的地基应符合下列规定：

1搭设场地应坚实、平整，并应有排水措施；

2支撑在地基土上的立杆下应设具有足够强度和支撑面积

混凝土结构层上宜设可调底座或垫板；

对承载力不足的地基土或楼板，应进行加固处理；

对冻胀性土层，应有防冻胀措施；

湿陷性黄土、膨胀土、软土应有防水措施，

立杆宜符合下列规定：

起步立杆宜釆用不同长度立杆交错布置；

立杆的接头宜采用对接。

支撑结构应设置纵向和横向扫地杆，且宜符合下列规定: 对扣件式支撑结构，扫地杆高度（A_I）不宜超过200mm； 对碗扣式支撑结构，扫地杆高度（加）不宜超过350mm； 对承插式支撑结构，扫地杆高度（凡）不宜超过55Omm_O 支撑结构顶端可调托撑伸出顶层水平杆的悬臂长度 应符合下列规定：

1悬臂长度（五Q不宜大于500mm；

2可调托撑螺杆伸岀长度不应超过300mm,插入立杆内的

21

长度不应小于15Omm （图5, L 5）；

3可调托撑螺杆外径与立杆钢管内径的间隙不宜大于

3mm,安装时上下应同轴；

4可调托撑上的主龙骨（支撑梁）应居中•

图5.1.5可调托座伸出立杆顶层水平杆的悬臂长度

1一可调托座；2一螺杆；3一调节螺母；4—立杆；5一顶层水平杆

当有既有结构时，支撑结构应与既有结构可靠连接,并 宜符合下列规定：

1竖向连接间隔不宜超过2步，优先布置在水平剪刀撑或 水平斜杆层处；

2水平方向连接间隔不宜超过8m；

3 附柱（墙）拉结杆件距支撑结构主节点宜不大 于 300mm；

4当遇柱时，宜采用抱柱连接措施（图5.1.6）。

5∙1.7在坡道、台阶、坑槽和凸台等部位的支撑结构，应符合 下列规定：

1支撑结构地基高差变化时，在高处扫地杆应与此处的纵 横向水平杆拉通（图5. 1.7）；

22

图5.1. 6 抱柱连接措施

图5. L 7不同标高扫地杆布置图 1—拉通扫地杆；2―扣地杆

5.1.8当支撑结构高宽比大于3,且四周无町靠连接时，宜在 支撑结构上对称设置缆风绳或采取其他防止倾覆的措施。

5.1.9支撑结构应釆取防雷接地措施，并应符合国家相关标准 的规定。

23

5.2框架式支撑结构构造

5. 2. 1竖向剪刀撑布置应符合下列规定：

1框架式支撑结构应在纵向、横向分别布置竖旳剪刀撑

W6跨 W6跨     W6跨 W6跨

----------------₄I--------------------------------1|--------------------------------11----------------

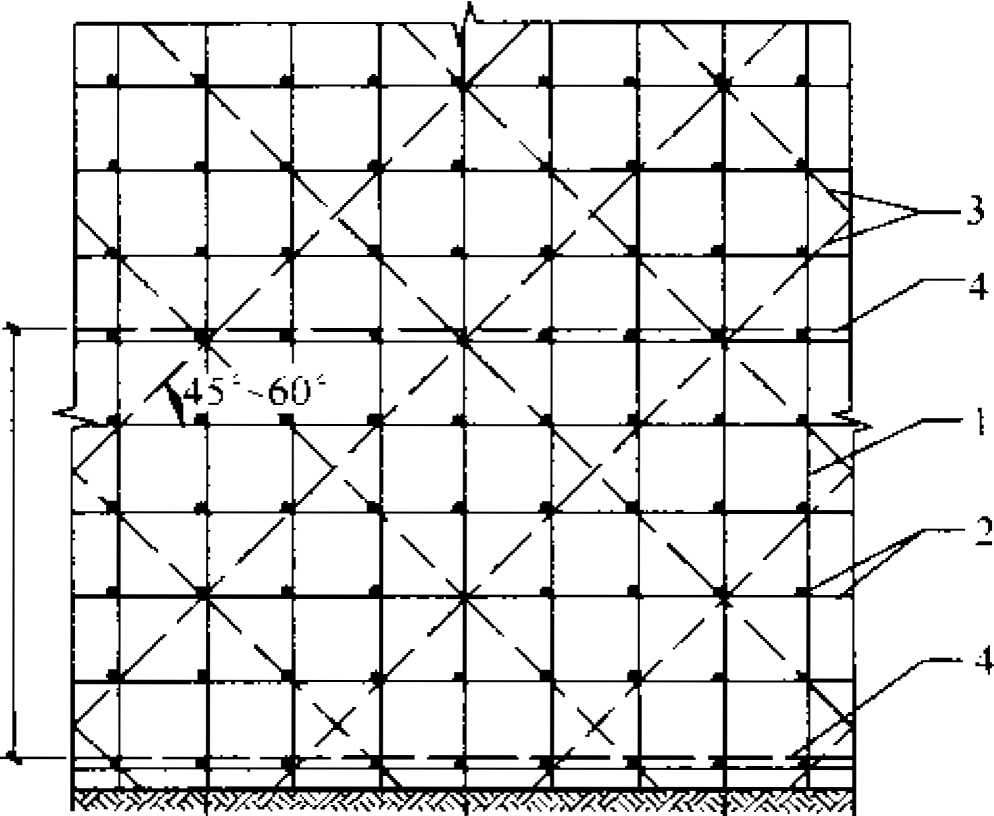

(b)立面图

图5. 2. 1有剪刀撑框架式支撑结构的剪刀撑布置图

I -立杆；2—水平杆；3—竖向剪刀撑；4—水平剪刀撑

24 大于6跨，每个剪刀撑的跨数不应超过6跨，剪刀撑倾斜角 度宜在45°〜60°之间,支撑结构外围应设置连续封闭的剪刀 撑；

2竖向剪刀撑两个方向的斜杆宜分别设置在立杆的两侧• 底端应与地面顶紧；

3竖向剪刀撑应采用旋转扣件固定在与之相交的立杆或水 平杆上.旋转扣件中心宜靠近主节点。

5. 2.2水平剪刀撑布置应符合下列规定：

1水平剪刀撑间隔层数不应大于6步；

2顶层应设置水平剪刀撑；

3扫地杆层宜设置水平剪刀撑；

4水平剪刀撑应采用旋转扣件固定在与之相交的立杆或水 平杆上。

5.2.3剪刀撑接K时应釆用搭接，搭接长度不应小于800mm. 并应等距离设置不少于2个旋转扣件，且两端扣件应在离杆端不 小于IOOmnl处固定。

5. 2.4当同时满足下列规定时，可采用无剪刀撑框架式支撑 结构：

1搭设高度在5m以下；

2被支撑结构自重的荷载标准值小于5kPa；

3支撑结构支承于坚实均匀地基土或结构层上；

4支撑结构与既有结构有可靠连接。

5.2.5 纵横水平杆均应与立杆连接，其连接点间距不应大 于 15Omm_o

5. 2,6 当承受荷载较大，立杆需加密时，加密区的水平杆应向 非加密区延伸至少两跨（图5・2.6）,

5.2.7支撑结构非加密区立杆、水平杆间距应与加密区间距互 为倍数（图5∙2.7）_tj

25

V

图5. 2.6支撑结构加密区立杆布置平面图

图5. 2.7支撑结构不同立杆间距布置平面图 5.3桁架式支撑结构构造

5. 3.1单元桁架的竖向斜杆布置可采用对称式和螺旋式(图 5.3.1),且应在单元桁架各面满布。水平斜杆宜间隔(2-3)步

26

布置一道*底层及顶层应布置水平斜杆。

4                                4

（a）对称式              （b）螺旋式

图5. 3,1单元桁架斜杆布置立面图

1—立杆；2-水平杆，3一竖向斜杆；4-水平斜杆

5∙3∙2桁架式支撑结构的单元桁架组合方式可采用矩阵形或 梅花形（图5,3.2）,单元桁架之间的每个节点应通过水平杆 连接。

图5. 3.2单元桁架组合方式布置平面图

5.3.3桁架式支撑结构的斜杆布置（图5. 3.3）应符合下列 规定：

1外立面应满布竖向斜杆（图5∙3∙3a）;

27

2支撑结构周边应布置封闭的水平斜杆（图5.3∙3b）,具 间隔不应超过6步；

3顶层应满布水平斜杆；

4扫地杆层宜满布水平斜杆.

图5, 3*3桁架式支撑结构斜杆布置图

I-立杆；2—水平杆；3一竖向斜杆"1一水平斜轩

• 5. 3. 4 承插式支撑结构顶层和扫地杆层的步距宜比标准步距缩 小一个盘扣间距=

28

6特殊支撑结构

6∙1悬挑支撑结构

6∙ L 1悬挑支撑结构（图6. 1.1）的竖向荷载设计值（P_l）应符 合下式要求：

PI W pt.max                        （6∙ 1 - 1 ）

式中：4——-悬挑部分的竖向荷载设计值（含悬挑部分自重）

（kN∕m^z）；

Pg——悬挑部分的竖向荷载限值（kN∕m²）.按本规范附

录C表Gl取值.

（宽度2凡内跨数为时

{a）侧立面图

图6. 1. 1悬挑支撑结构示意图（一）

①一悬挑部分；（2）-平衡段,③-落地部分 注：虚线表示垂直于图面的剪刀撑或斜汗6

29

[^-"一 -ɪ — d ^fc I

T

—

I

8戶迪

B、

(C)平面图

图6. 1. 1悬挑支撑结构示意图(二) ①-悬挑部分』②一平衡段，③■落地部分 注：虚线表示垂直于图面的剪刀撑或斜杆，

6.1. 2落地部分支撑结构的设计计算应符合下列规定：

1应按本规范框架式支撑结构或桁架式支撑结构进行设计 计算；

2落地部分立杆稳定性验算时应计入悬挑部分受竖向荷载 引起的附加轴力'•总高度应取支撑结构的高度（H）。立杆附加轴 力设计值（N）应按下式计算：

N_t = η_rp_xUB_x                （6. L 2）

式中：V——悬挑支撑结构的附加轴力系数,按表6.1.2取值；

悬挑支撑结构的附加轴力系数（玮）

L——悬挑部分的杆件纵向间距（mm）；

B_t--悬挑部分长度（mm）；

仏——落地部分靠近悬挑部分宽度23内的立杆跨数C

• 6. L 3悬挑支撑结构应进行抗倾覆验算.验算时应计入悬挑部 分受荷载引起的附加倾覆力矩口

6. L 4悬挑支撑结构应符合下列规定：

1悬挑支撑结构的悬挑长度不宜超过4. 8m；

2悬挑支撑结构的尺寸及杆件布置应符合下列规定〈图 6∙ 1. 1）：

D落地部分宽度（B）不应小于悬挑长度（B_I）的两倍；

2） 支撑结构纵向长度（L）不应小于悬挑长度（B）的 两倍；

3） 竖向剪刀撑（或斜杆）与地面夹角宜为40°〜60°。

3落地部分应满足框架式或桁架式支撑结构的构造要求；

4平衡段除应满足框架式或桁架式支撑结构的构造要求外, 还应增设剪刀撑或斜杆，使沿悬挑方向的每排杆件形成桁架（图 6. 1.4）_D平衡段的顶层与底层应设置水平剪刀撑或满布水平 斜杆；

31

图6. 1.4 悬挑支撑结构剖面图（1-1）

5悬挑部分沿悬挑方向的每排杆件应形成桁架。悬挑部分 顶层及悬挑斜面应设置剪刀撑或满布斜杆；

6悬挑部分的竖向斜杆倾角宜为40°〜60°；

7悬挑部分不宜使用扣件传力；

8使用前宜进行载荷试验口

6.2跨空支撑结构

合卜'式要求:

P, ≤ Pg                （6∙ 2∙ 1）

式中：P_f ■-跨空部分的竖向荷载设计值（含跨空部分自重）

（kN∕m²）;

人.林-一跨空部分的竖向荷载限值（kN∕m²）,按本规范附 录C表C-2取值令

6.2.2落地部分支撑结构的设计计算应符合下列规定：

I应按本规范框架式支撑结构或桁架式支撑结构进行设计 计算；

2落地部分立杆稳定性验算时应计入跨空部分受竖向荷载

32

①

(b)平面图

图6.2.1跨空支撑结构示意图

①一跨空部分；②一平衡段；③一落地部分 注：虚线表示垂直于图面的剪刀撑或斜杆 引起的附加轴力，总高度应取支撑结构的高度立杆附加轴 力设计值CV)应按下式计算：

(6. 2. 2)

33

式中：次——跨空支撑结构的附加轴力系数，按表6∙2.2取值;

表6.2.2跨空支撑结构的附加轴力系数I_IS

跨空部分的杆件纵向间距（mm）；

BS--跨空部分跨度（mm）；

灸——落地部分靠近跨空部分宽度B_s内的立杆跨数□ 6∙2∙3跨空支撑结构应符合下列规定：

跨空支撑结构的跨空跨度不宜超过9.6m,

2跨空支撑结构的尺寸及杆件布置应符合下列规定（图

6. 2. 1）：

D落地部分宽度（B）不应小于跨空跨度（Bɔ;

2）竖向剪刀撑（或斜杆）与地面夹角宜为40°-6O^e_O

3落地部分应满足框架式或桁架式支撑结构的构造要求；

4平衡段除应满足框架式或桁架式支撑结构的构造要求外, 还应增设剪刀撑或斜杆，使沿跨空方向的每排杆件形成桁架（图

图6.2.3跨空支撑结构剖面图（1 -1）

34 斜杆；

5跨空部分应沿跨空方向的每排杆件形成桁架。跨空部分 顶层与底层应设置水平剪刀撑或满布水平斜杆；

6悬挑部分的竖向斜杆倾角宜为40°〜60°；

7跨空部分不宜使用扣件传力；

8使用前宜进行载荷试验。

7 施 工

• 7.1 一般规定

• 7. 1.1支撑结构严禁与起重机械设备、施工脚手架等连接。

7.1.2当有下列条件之一时，宜对支撑结构进行预压或监测：

1承受重载或设计有特殊要求时；

2特殊支撑结构或需了解其内力和变形时；

3地基为不良的地质条件时；

4跨空和悬挑支撑结构；

5其他认为危险性大的重要临时支撑结构。

7.1.3支撑结构使用过程中，严禁拆除构配件。

7.1.4支撑结构搭设和拆除应设专人负责监督检查。特种作业 人员应取得相应资格证书，持证上岗。

7.1.5当有六级及以上强风、浓雾、雨或雪天气时，应停止支 撑结构的搭设、使用及拆除作业。

7-1-6材料检査与验收应符合本规范附录D表D4、表D2、 表D3的要求。

• 7.2 施工准备

• 7. 2.1支撑结构专项施工方案应包括：工程概况、编制依据、 施工计划、施工工艺、施工安全保证措施、劳动力计划、计算书 及相关图纸等。

7.2.2应清除搭设场地障碍物.对承载力不足的地基土或楼板 应进行加固处理。

7.2.3施工现场内各种支撑结构材料应按施工平面图统一布置, 堆放场地不得有积水。

36

7.3搭 设

7. 3.1支撑结构地基验收合格后，应按专项方案进行放线定位口 7∙3∙2支撑结构搭设应按施工方案进行，并应符合下列规定：

剪刀撑、斜杆与连墙件应随立杆.纵横向水平杆同步搭

设，不得滞后安装；

2每搭完一步，应按规定校正步距、纵距、横距、立杆的

垂直度及水平杆的水平偏差;

3每步的纵向、横向水平杆应双向拉通；

4在多层楼板上连续搭设支撑结构时，上下层支撑立杆宜

当支撑结构搭设过程中临时停工，应采取安全稳固措施。 支撑结构作业面应铺设脚手板，并应设置防护措施。

7.4检查与验收

7.4.1支撑结构在下列阶段应进行检查与验收：

1地基完工后及支撑结构搭设前；

2每搭设完4步后；

3达到设计高度后，进行下一道工序前；

4停工超过1个月恢复使用前；

5遇有六级及以上强风、大雨后；

6寒冷和严寒地区冬施前、解冻后。

7.4.2支撑结构地基检查与验收应符合下列规定：

1回填土地基的压实系数应符合设计要求；

2湿陷性黄土、膨胀土、软土地基应有防水措施；

3寒冷和严寒地区地基应有防冻胀措施；

4当支撑结构直接搭设在碎石土、砂土、粉土、黏性土及回 填土地基表面时，应将地基表面整平、夯实，并应做好排水措施。 7.4.3支撑结构搭设完毕、使用前检査项目应包括下列主要内容：

1地基不均匀变形，立杆底座或垫板与地基面的接触状况;

37

2可调托撑受力状况；

3安全防护措施；

4防雷接地；

5扣件拧紧力矩；

6碗扣式、承插式的水平杆与立杆连接节点锁紧状况；

7斜杆设置状况；

8抗倾覆措施设置情况。

7.14支撑结构使用过程中的检查项目应包括下列主要内容：

1地基不均匀变形,立杆底座或垫板与地基面的接触状况;

2荷载状况；

3节点的连接状况；

4可调托撑受力状况；

5安全防护措施；

6监测记录。

7.4.5支撑结构搭设的技术要求、允许偏差及检查验收项目应 符合本规范附录D表L>4、表的要求。

7. 4.6支撑结构搭设完成后，施工单位应组织相关单位进行验 收，并应做好验收记录。

7.5使 用

7. 5.1支撑结构使用中构造或用途发生变化时，必须重新对施 工方案进行设计和审批。

7.5.2在沟槽开挖等影响支撑结构地基与地基的安全时，必须 对其采取加固措施。

7.5.3在支撑结构上进行施焊作业时，必须有防火措施。

7.5.4支撑结构搭设和使用阶段的安全防护措施，应符合施工 现场安全管理相关规定。

7.6拆 除

7. 6.1支撑结构拆除应按专项施工方案确定的方法和顺序进行

38

支撑结构的拆除应符合下列规定：

拆除作业前，应先对支撑结构的稳定性进行检查确认；

拆除作业应分层、分段，由上至下顺序拆除；

当只拆除部分支撑结构时，拆除前应对不拆除支撑结构

进行加固.确保稳定；

4对多层支撑结构，当楼层结构不能满足承载要求时，严 禁拆除下层支撑；

5严禁抛掷拆除的构配件；

6对设有缆风绳的支撑结构，缆风绳应对称拆除；

7有六级及以上强风或雨、雪时,应停止作业。

7.6.3在暂停拆除施工时，应采取临时固定措施，已拆除和松 开的构配件应妥善放置。

7.7 安全管理

支撑结构操作人员应佩带安全防护用品.

支撑结构作业层上的施工荷载不得超过设计允许荷载。

支撑结构的防护措施应齐全、牢固、有效。

支撑结构在使用过程中，应设专人监护施工，当发现异 常情况，应立即停止施工，并应迅速撤离作业面上的人员.启动 应急预案。排除险情后，方可继续施工。

7- 7.5模板支撑结构拆除前，项目技术负责人、项目总监理工 程师应核查混凝土同条件试块强度报告，达到拆模强度后方可拆 除，并履行拆模审批签字手续。

7.7.6支撑结构搭设和拆除过程中，地面应设置围栏和警戒标 志，派专人看守，严禁非操作人员进入作业范围。

7.7.7支撑结构与架空输电线应保持安全距离，接地防雷措施 等应符合现行行业标准《施工现场临时用电安全技术规范》JGJ 46的有关规定。

39

8监 测

8.0.1支撑结构应按有关规定编制监测方案，包括测点布置、 监测方法、监测人员及主要仪器设备、监测频率和监测报警值。

• 8. 0.2监测的内容应包括支撑结构的位移监测和内力监测o 8.0.3位移监测点的布置可分为基准点和位移监测点。其布设 应符合下列规定：

1每个支撑结构应设基准点；

2在支撑结构的顶层、底层及每5步设置位移监测点；

3监测点应设在角部和四边的中部位置。

• 8. 0.4当支撑结构需进行内力监测时，其测点布设宜符合下列 规定：

1单元框架或单元桁架中受力大的立杆宜布置测点；

2单元框架或单元桁架的角部立杆宜布置测点；

3高度区间内测点数量不应少于3个。

8. 0.5监测设备应符合下列规定：

1应满足观测精度和量程的要求；

2应具有良好的稳定性和可靠性；

3应经过校准或标定，且校核记录和标定资料齐全，并应 在规定的校准有效期内；

4应减少现场线路布置布线长度，不得影响现场施工正常 进行，

8.0.6监测点应稳固、明显，应设监测装置和监测点的保护 措施。

8.0.7监测项目的监测频率应根据支撑结构规模、周边环境、 自然条件、施工阶段等因素确定。位移监测频率不应少于每日1 次.内力监测频率不应少于2小时1次。监测数据变化量较大或

40

当出现下列情况之一时，应立即启动安全应急预案：

监测数据达到报警值时；

支撑结构的荷载突然发生意外变化时；

周边场地出现突然较大沉降或严重开裂的异常变化时。

监测报警值应采用监测项目的累计变化量和变化速率值 进行控制,并应满足表8.0 9规定,

表8.0.9监测报警值

注：H为支撑结构高度。

8∙0∙10监测资料宜包括监测方案、内力及变形记录、监测分析 及结论O

41

附录A轴心受压构件的稳定系数

表A-I Q235钢管轴心受压构件的稳定系数平

42

续表A-l

注：当IA 250时，皆=。

Λ

表A-2 Q345钢管轴心受压构件的稳定系数少

43

续表A-I

注］当λ > 250时，甲=嶂X

表A-2 Q345钢管轴心受压构件的稳定系数秋

43

续表A-2

44

附录B支撑结构的计算长度系数

^B-I无努刀撑框架式支撑靖构的计算长度系数肝（水平杆连续）

45

续表序1
