全国船舶标准化技术委员会专业标准

CB* 3133-83

锚 链 管

1984-05 -01 实施


1983 07TI发布

全国船舶标准化技术委员会批准

全国船舶标准化技术委员会专业标准

CB* 3133—83

组别：21

锚 链 管

本标准适用于设置各种标准锚绞盘的中小型舰船，不适用于设置卧式锚机的舰船。

1锚链管的类型

A型一铸造导链口的锚链管。适用于设置各种标准电动锚绞盘的中小型舰船。

B型一 接锚链管。仅适用于设置链径为。34mm以下的各种标准电动锚绞盘和手动标准锚绞

全国船舶标准化技术委员会1983 - 07- 11发布                         1984- OS- 01实施

2 A型锚链管

2.1 A型锚链管的型式和主要尺寸、重量按图1和表1〜2

图I

I-盖板，2—导链口，3—锚链管本体；4-喇叭口, 5 —肘板, 6 —Ife板，7—销轴，8—开口销：9—眼板

锚链管本体长度Z由选用者定。

表1 A型锚链管主要尺寸                 mm

链 径

15 〜17

19 〜22

25 〜28

31-34

37 〜40

43 ~ 46

49 〜53

d

124

183

221

245

293

341

419

dι

140

203

245

273

325

377

459

tχ

8

10

12

14

16

18

20

t 1

5

7

8

9

12

14

16

G

5

6

6

8

8

10

10

L

5

6

6

8

8

10

10

（5

6

7

8

10

10

12

12

t 6

4

4

5

5

6

6

8

D

340

400

450

540

620

740

860

B

82

102

128

154

180

206

238

H

394

487

559

562

668

746

850

h

90

100

120

140

160

180

200

销轴 GB 882 —76

AlO X 45

A12× 48

A12× 55

A14 X 70

A14 X 85

A16 X 90

A16 X 100

开口销GB 91-76

3 × 20

4 X 25

4 X 25

4 X 30

4 X 30

4 × 40

4 X 40

表2 A型锚链管的各部分重量               kg

链 径

15 〜17

19 〜22

25 〜28

31-34

37 〜40

43 ~ 46

49 〜53

导链口

11.130

23.0

39.60

74.830

181.560

218.30

245.0

盖板

0.450

0.891

1.631

2.037

3.244

4.639

9.460

喇叭口

3.784

6.490

12.760

20.40

30.886

45.711

65.950

销轴

0. 030

0.047

0.053

0.08 9

0.106

0.150

0.166

垫板

3.53

5.179

7.10

13.280

17.067

29.830

38.860

A型锚链管本体

（每米）

26.040

47.590

68.95

89.420

121.930

159.350

200.250

B型锚链管本体

（每米）

20.970

40.80

54.930

73.920

112.870

155.20

186.220

2.2导链口的尺寸按图2、表3。

A-A                             B-B

表3导链口的主要尺寸                mm

链 径

15 〜17

19 〜22

25 〜28

31 〜34

37 〜40

43 〜46

49 〜53

d

124

183

221

245

293

341

419

d2

142

205

248

279

334

389

474

R

102

132

168

204

240

276

318

r ɪ

8

10

12

14

16

20

20

6

8

9

11

12

14

15

HI

379

461

532

531

642

716

820

A.

130

116

110

40

60

40

17

153

205

252

294

347

400

475

B2

173

235

292

344

407

470

555

_____如

2

2

2.5

3

4.5

6

7.5

2.3盖的尺寸按图3及表4。

图3

mm

表4

盖的主要尺寸

链 径

15-17

19 〜22

25-28

31-34

37~40

43 ~ 46

49-53

%

140

200

240

270

320

380

470

ri

12

15

18

21

24

28

36

6

10

12

12

14

14

16

J

5

5

6

6

6

8

10

r6

8

8

ɪθ

10

12

12

16

bi

50

54

60

80

90

100

120

b3

70

88

110

130

150

176

202

L

4

4

5

5

6

6

8

A2

101

139

176

202

224

256

297

A3

16

38

49

60

75

77

86

A4

〜156

〜220

〜280

〜314

~358

〜428

〜483

2.4喇叭口的尺寸按图4及表5。

表5喇叭口的主要尺寸

mm

链 径

15 〜17

19 〜22

25 〜28

31 〜34

37 〜40

43 〜46

49 〜53

140

203

245

273

32 5

377

459

ds

10

14

16

18

20

22

24

t 7

8

10

12

14

16

18

20

h

90

100

120

140

160

180

200

3 B型锚链管

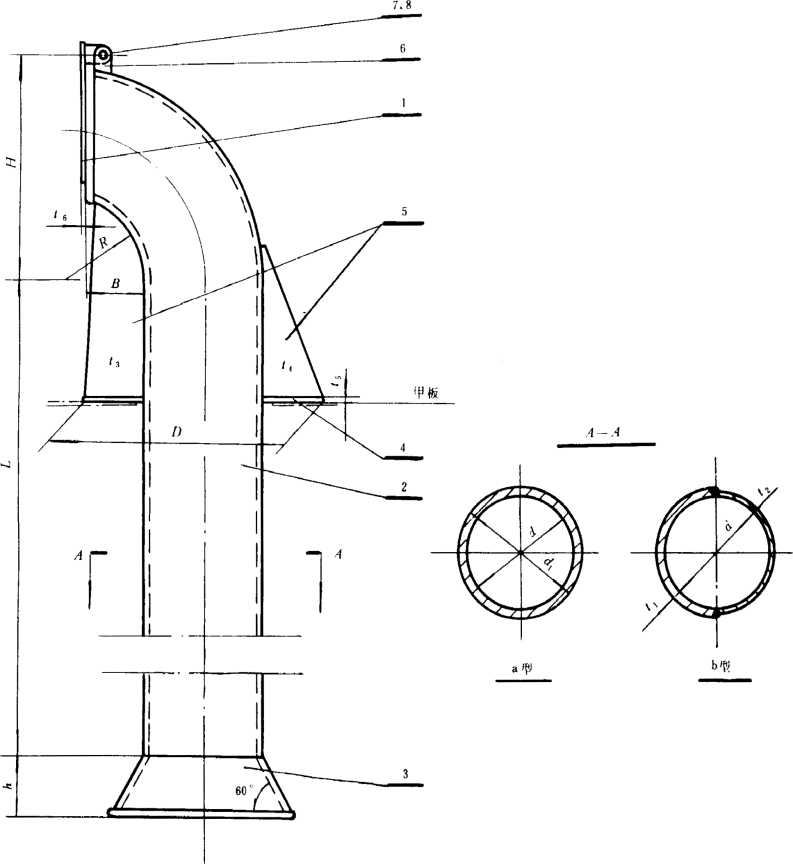

3.1 B型锚链管的型式、主要尺寸按图5和表6、表7。


锚链管本体长度L由选用者定。


1—盖板；2—锚链管本体；3—喇叭口 ： 4—垫板$

5 —肘板；6—眼板：7—销轴；8—开口销


表6 B型锚链管的主要尺寸               mm

链     径

11 〜13

15 〜17

17 〜19

19-22

25 〜28

31 〜34

d

109

124

150

183

221

245

L

121

140

168

203

245

273

R

80

102

114

132

168

204

B

70

86

89

102

128

154

D

280

320

370

410

500

575

1 I

6

8

9

10

12

14

G

4

5

6

7

8

9

t，

4

5

5

6

6

8

t 4

4

5

5

6

6

8

t 5

5

6

6

7

8

10

t 6

3

4

4

4

5

5

h

80

90

90

100

120

140

H

220.5

263

304

360

439

506

L

销轴GB 882-76

A8 X 22

A 10 × 22

A 10 × 28

A 12 × 28

A 14 X 30

A 16 X 30

开丨I销GB91 — 76

3 X 16

3 X 20

3 X 20

4 × 25

4 X 30

4 X 35

表1 B

型锚链管的

各部分重量

kg

链     径

11 〜13

15 〜17

17 〜19

19 〜22

25 〜28

31-34

盖板

0.223

0.427

0.534

0.813

1.462

1.750

喇叭曰

2.36

2.964

5.047

7.337

12.866

19.80

销轴

0.010

0. 015

0. 019

0. 026

0.041

0.055

A型锚链管弯头

3.725

6.938

10.471

16.562

29.515

44.616

A型锚链管口的部分（每分米）

1.702

2.604

3.529

4.759

6.895

8.941

B型锚链管弯头

2.845

5. 125

7.913

12.968

22.402

33.112

B型锚链管的部分（每分米）

1.409

2.09 7

2.92

4.017

5.709

7.228

CB* 3133—83

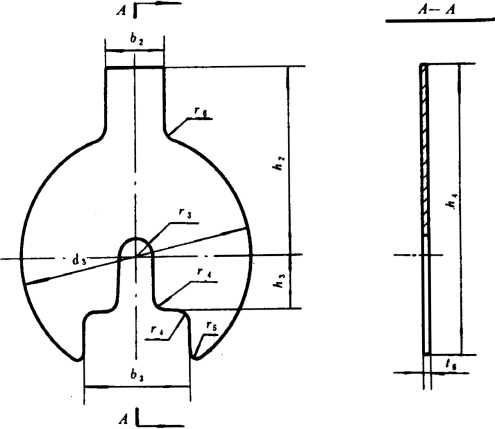

3.2盖的尺寸按图6及表、8。

mm

〜143

〜169

〜192

〜232

〜270

〜294

表8盖的主要尺寸

3.3喇叭口的尺寸按图7及表9

表9喇叭口的主要尺寸

链

径

13

15-17

17 〜19

19 〜22

25 〜28

31 -34 '

121

136

168

203

245

273

L

8

10

12

14

16

18

t 7

6

6

9

10

12

14

h

80

90

90

100

120

i40

4标记示例

锚链直径为34mm,铸造导链口，无缝钢管锚链管本体长度£为150Omm的A型锚链管:

锚链管 A 31-34 1500 a CB* 3133—83

锚链直径为25mm,铸造导链口，钢板焊接锚链管本体长度L为1000 mm的A型锚链管:

锚链管 A 25~28 1000 b CB* 3133—83

锚链直径为34mm,焊接锚链管本体长度L为150Omm的B型锚链管：

锚链管 B 31-34 1 500 b CB* 3133-83

5技术条件

5.1锚链管应符合本标准的要求。

5.2 A型导链口材料为铸钢ZG25(GB 979—67),其他零件材料均为普通碳素钢A3(GB 700-79)

5.3导链口应无气孔、裂纹、分层、毛刺等缺陷。

5.4锚链管本体可用钢板焊成，也可用无缝钢管。

5.5焊缝应焊透，不应有气孔、过烧、夹渣等缺陷。

5.6锚链管应涂煤焦沥青漆。

5.7锚链管各部件制成后，应由检验部门验收并出具合格证书。

5.8锚链管各部件在实船上进行总装配。

5.9验收合格的锚链管，外表应具有下列标志：

附加说明：

本标准由系泊设备专业组提出，由大连造船厂归口 本标准由708所负责起草。

本标准主要起草人李菊华。
