全国船舶标准化技术委员会

专业标准

手操舵机轴系传动装置

CB* 3088—80

全国船舶标准化技术委员会专业标准

手操舵机轴系传动装置

Fl I， M ” ” Im

I CB* 3088 — 80 I ɪ

I ²²

一、基本参数及尺寸

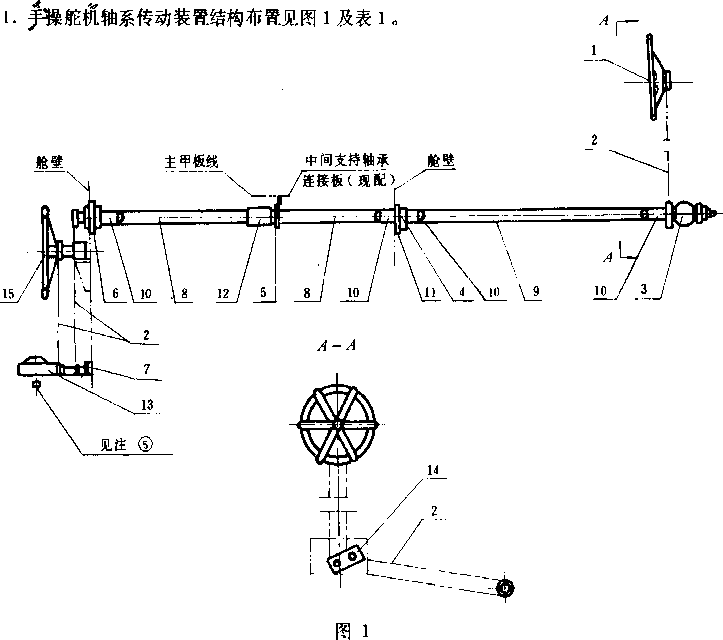

I— 手操舵机；2—套筒滚子链；3—带限制器轴承；4 一隔壁轴承；5—中间支持轴承;

6 —通过隔壁端轴承,7 —隔壁端轴承;8 —管状传动轴；9 一管状传动轴；10—万向连轴节;

II— 过舱传动短轴;12-联轴器；13—舵机蜗轮减速器；14 一紧链装置;15—紧急操舵装置

注：①套筒滚子链之实际长度于安装时决定。

② 件8、9长度按船之舱壁间距确定。
③ 各种轴承所需数量按实船布置情况选配。

19 8 1年10月1日实施

708 所起草

全国船舶标准化技术委员会发布船用装置专业组提出

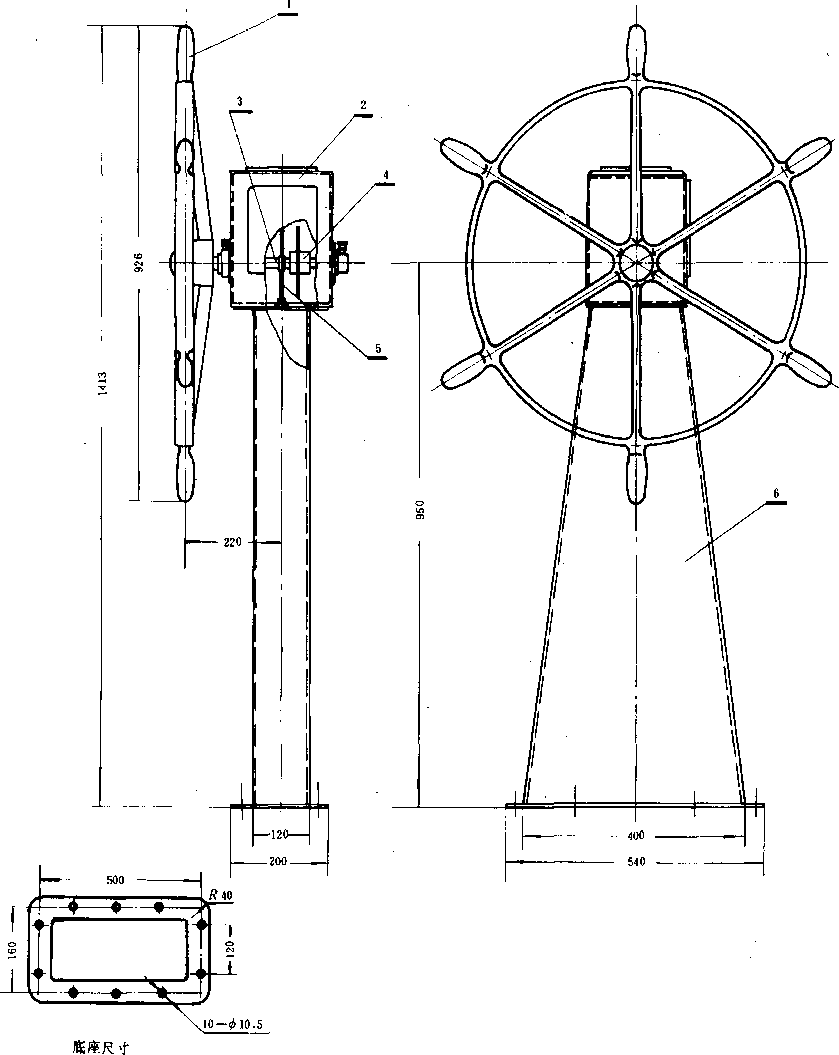

I-操舵轮；2—机壳本体；3—蜗杆轴；4一链轮;

5—传动轴；6—机架

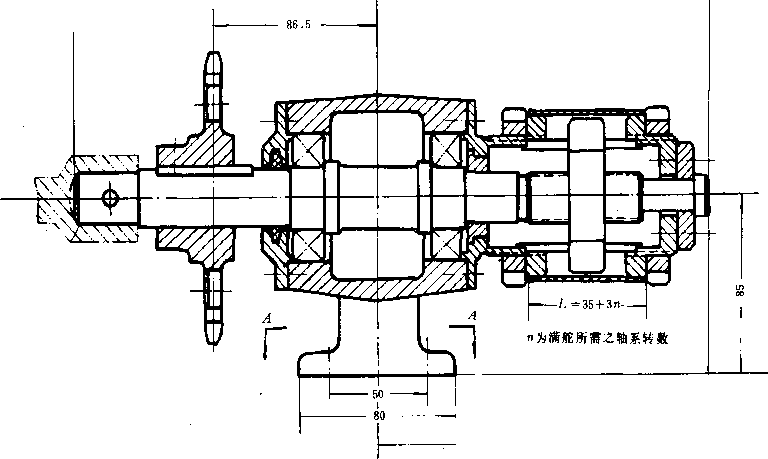

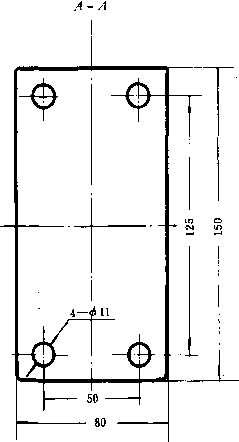

3. A型带限制器轴承型式和基本尺寸按图3 _O

330

172.5

4 B型隔壁轴承型式和基本尺寸按图4₀

图4

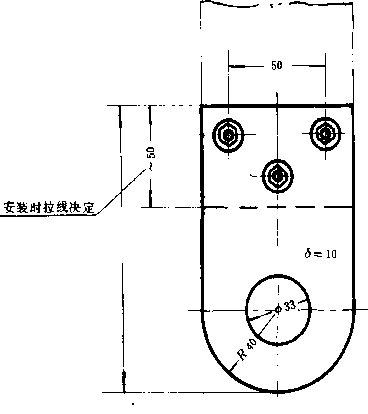

5. C型中间支持轴承型式和基本尺寸按图5。

④件5须待传动轴装妥后再与中间支持轴承连接板固定。

@选用B 0.5t，m舵机蜗轮减速器时多一减速齿轮（见图14、件号6 ）。

序号	名称		标准号	重量kg	备注
1	手操舵机 ’		CB* 3088—80	31、33	配204/205轴承各1只
2	套筒滚子链		—	1.05kg∕m	节距 15.875mm
3	带限制器轴承A		CB* 3088—80	6.9	配206轴承2只
4	隔壁轴承 B		CB* 3088—80	1.3	配1506轴承1只
5	中间支持轴承C		CB* 3088—80	0.08
6	通过隔壁端轴承D		CB* 3088—80	4.32	配206轴承2只
7	隔壁端轴承 E		CB* 3088—80	0.75	K1205轴承1只
8	管状传动轴 A		CB* 3088— 80	2.57kg∕m
9	管状传动轴 B		CB* 3088—80	2.'57 kg∕ m
10	万向连轴节		CB* 3088—80	0.66
11	过艦传动短轴		CB* 3088—80	0.75
12	联轴器		CB* 3088 — 80	0.81 .
13	前机蜗轮减速器	A 0.12	CB* 3088—80	36.78
13	前机蜗轮减速器	B 0.5	CB* 3088—80	53.91
14	紫链装置		CB* 3088—80	2,91	配203轴承4只
15	紧急操舵装置		CB* 3088—80	12.9	配206轴承2只

标记示例

手操舵机轴系传动装置带限制器轴承：

带限制器轴承A CB* 3088-80

2.手操舵机的基本参数和尺寸按图2及表2。.

mm 表2

名称

舵杆力矩

t ∙ m

蜗. 轮

蜗杆

轴承

重量

模数

齿数

节径

规格

型号

数*

手操舵机

0.5≤

0.8'

.39.2

单线左旋

GB 276—64

204、 205

各一只

31、33

标记示例

轴系传动手操舵机：手操舵机CB* 3088-80

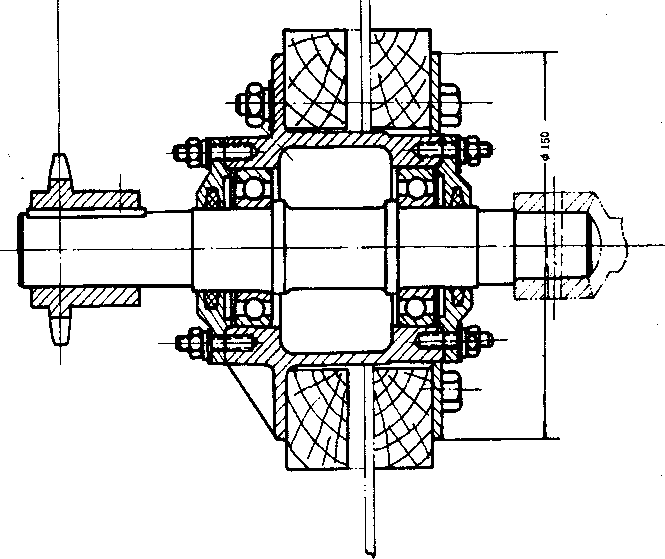

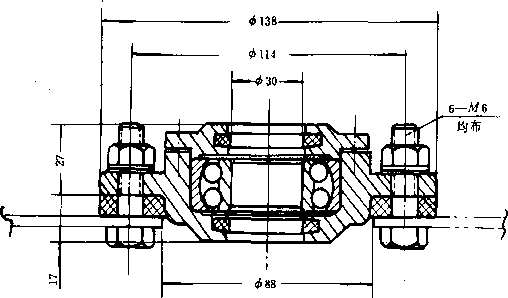

6. D型通过隔壁端轴承型式和基本尺寸按图6

— 125

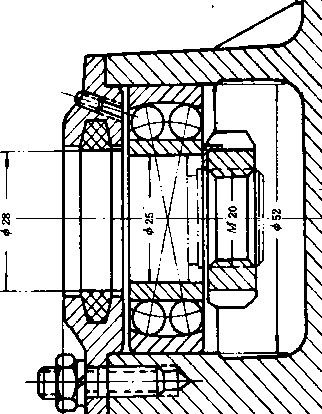

7. E隔壁端轴承型式和基本尺寸按图7。

图7

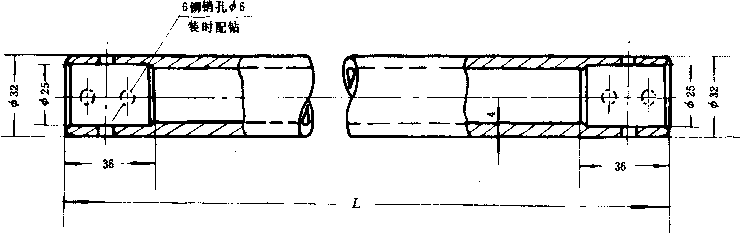

8. A型管状传动轴型式和基本尺寸按图8。

110

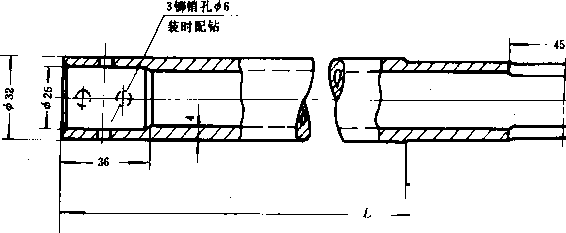

9. B型管状传动轴型式和基本尺寸按图9。

图9

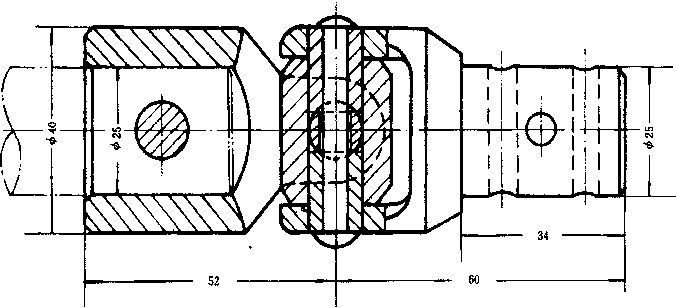

10.万向连轴节型式和基本尺寸按图10。

图10

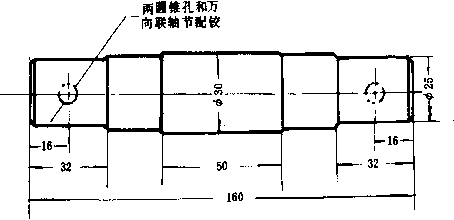

II.过皴传动短轴型式和基本尺寸按图11。

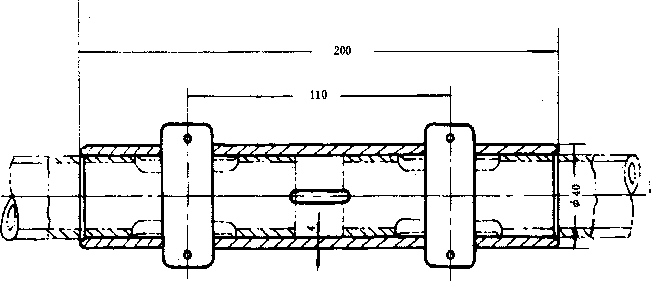

12.联轴器型式和基本尺寸按图12。

图12

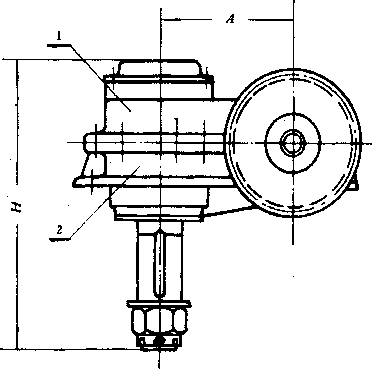

13.舵机蜗轮减速器

（1）舵机蜗轮减速器（以下简称舵机）的类型及基本参数按图13、14及表3。

mm 表3

型号	舵杆力矩 t ♦ m	外形		尺寸		固定螺栓		重量 kg	备注
型号	舵杆力矩 t ♦ m	L	B	H	A	数量 n	直径 d	重量 kg	备注
AO.12	0.12	428	294.5	280	137.5	6	MIO	36.78	配舵柄
B 0.50	0.50	428	370.5	280	137,5	7	MIO	53.91	配K3.5舵扇

（2）舵机蜗轮蜗杆啮合参数见表4₀

表4

型号	合参数~ 部件&	模数 m	蜗轮齿数 Z	蜗杆头数 n	压力角 a	螺旋线上升角 ω	⅛s ⅛⅛ 方向	传动比
A0.12	蜗轮	5	45	—	20°		右	15
A0.12	蜗杆	5	一	3	20°	16⁰41^z57^ff	右	15
B 0.50	蜗轮	5	45	—	20^q	—	右	15
B 0.50	蜗杆	5	—	3	20°	16°41'57"	右	15

（3）舵机轴承配备情况按表5 O

表5

型号	轴承名称	轴承型号	数量（只）	标准号
A0.12 B 0.50	单列向心推力球轴承	36206	2	GB 292—64
	单列向心球轴承	206	1	GB 276—64
	单列向心球轴承	210	1
	单列向心球轴承	308	1

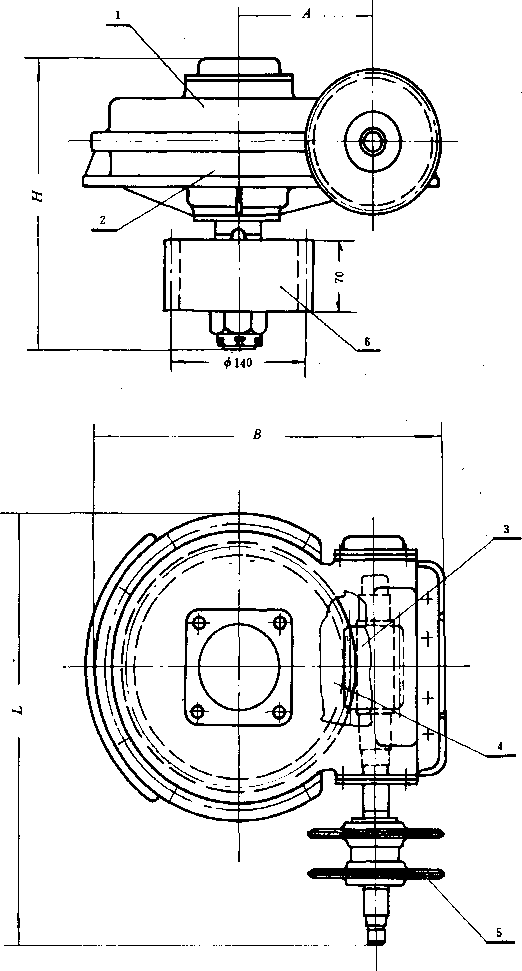

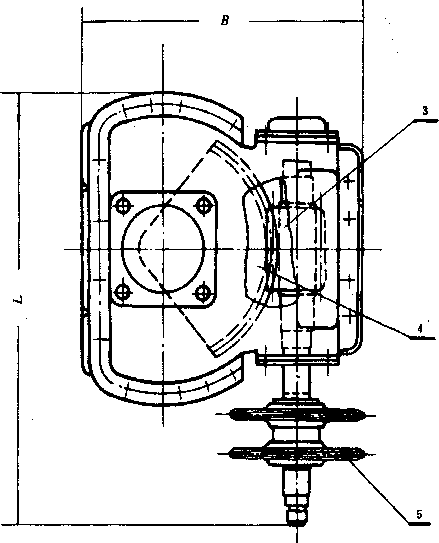

图14 BO.5舵机蜗轮减速器

1 一上半主体；2—下半主体，3—蜗杆轴；4 一蜗轮;

5—链轮；6一小齿轮（模数7）

（宽 80 ）

IF

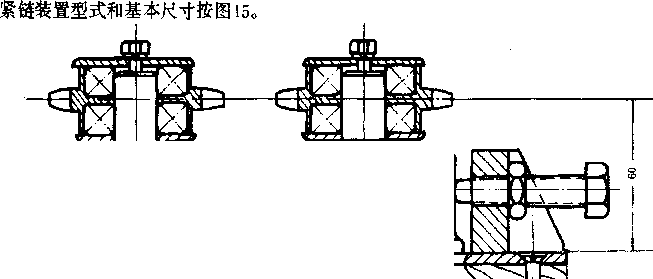

图15

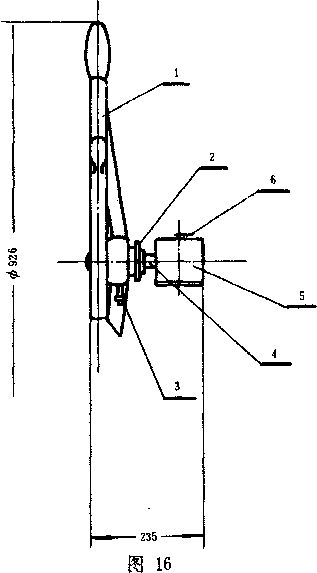

15.紧急操舵装置的类型、基本参数和外形尺寸按图16及表6。

1 一操舵轮；2-链轮；3一定位器：4一蜗杆轴_S .5-传动箱;6—指针

mm 表6

名称

舵杆力矩 t 6 m

- -

蜗轮

"""蜗杆

重量

kg舟

名称

型号

数量

模数

齿数

节径

规格

紧急操舵装置

0.50W

单列向心球轴承

GB 276—商

206

0.8

22.4

单线左旋

12.9

标记示例

舵杆力矩为0.5t . m的紧急操舵装置; 紧急操舵装置CB* 3088-80

二、技术条件

16.手操舵机轴系传动部件的主要材料按表7。

表7

序号	零件名称		材料			备注
			名称	牌号	标准号
1	"⅞雨器繇辰.―		'铸铝	Z L 301	CB 884-78
2	通过隔壁端轴承本沐「___
3	隔壁端轴承本体
4	隔壁轴承本体
5	带限制器轴承盖		铝板	LF2	YB 604—66
6	通过隔壁端轴承盖
1	隔壁端轴承盖 .
8	隔壁轴承盖
9	中间支持轴承		耐水胶合板	NS	GB 738—75
10	营状传动轴一		无缝钢管	20	YB 231—70
11	联轴器套管 "
12	过＜⅛传动短轴		碳钢	A4	GB 700-79
13	紧链装置底座及上下盖板
14	万向联轴节套轴叉头		链钢	20 Mn	* GB 699—65
15	万向联轴节套管叉子
16	紧链装置托架		铸钢—¹	ZG35B	GB 979-67
17	Xa装置链轮"		优质碳素钢	45	GB 699—65
18	舵机蜗轮减速器	本体	铸钢	ZG25H	GB 979-67
19		蜗杆轴 .	优质碳素钢	35	GB 699—65
20'		蜗轮轮轴.
21		蜗轮轮缘 i	铸铝青铜	Z QA19 - 2	—
22		島轮一	优质碳素钢	45
23		小齿轮_____	优质碳素钢	50	GB 699—65
24	急操舵装置一手操舵机及紧	0舵轮及本体一	铸铝	Z L 301	CB 884—78
25		链轮 ~~	优质碳素钢	45
26		蜗杆轴 —	优质碳素钢	35
27		福轮 _	铸铝青铜	ZQA19-2

17.轴系传动部件应根据标准的要求，并按统一规定的图样制造。

18-手操舵机和舵机蜗轮减速器及紧急操舵装置的零件表面应光整,不应有影响强度的各种缺陷。

19. 手操舵机及紧急操舵装置的转动零件装配后，转动应灵活，无明显振动及噪声。'
20. 手操舵机和舵机蜗轮减速器及紧急操舵装置外观表面应涂防锈漆，传动部分涂防锈润滑脂。

• 21.本标准之零部件应由制造厂技术检验部门验收并出具合格证书。

22.手操舵机和舵机蜗轮减速器及紧急操舵装置应有下列标志：

(1 )产品名称；

(2)制造厂名称；

(3 )标准编号；

(4)制造年月。
