CB* 3019—86

分类号：U 50

管路附件外螺纹连接型式尺寸

代替 CB* 3019-77

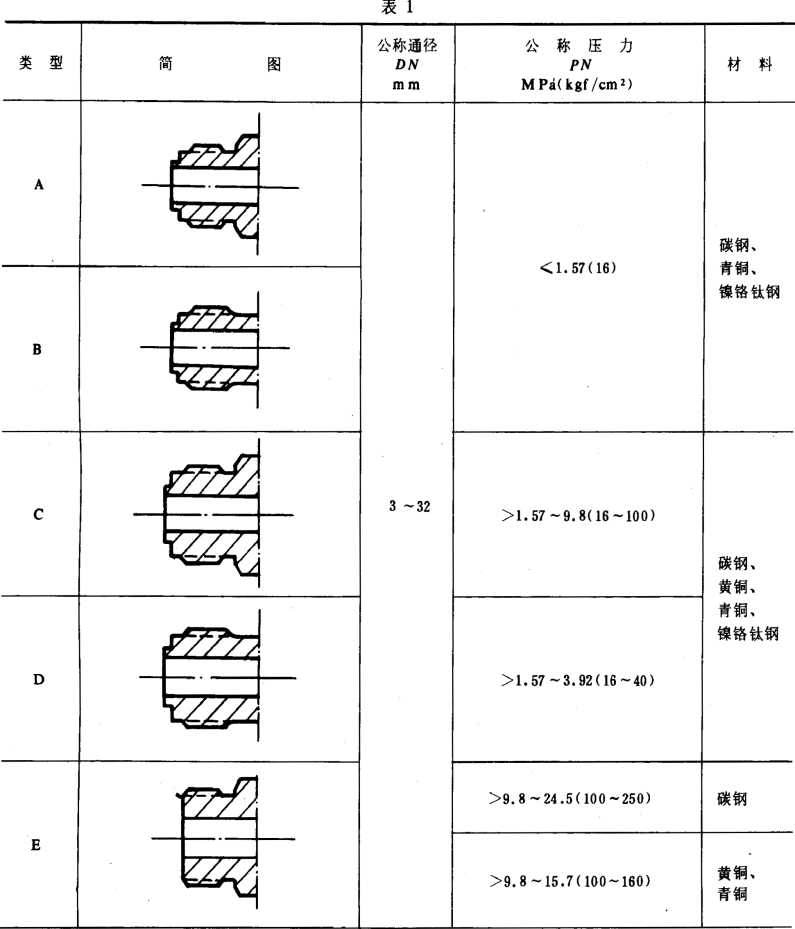

1管路附件外螺纹连接的型式按表1。

全国船舶标准化技术委员会1986 -05 -20发布

1987 -06 -01 实施

续表1

公称通径

DN m m

10~32

公称压力

M Pa(kgf Zcm ≈)

24.5(250)

碳钢

<1.57(16)

碳钢、

青铜、镣路钛钢

>9 . 8 - 24.5(100 -250)

碳钢

>9.8-15.7(100-160)

黄铜、

青铜

注：A、B型螺纹尺寸按CB* 821 —84《低压管f∙螺纹接头》_S

C, D型螺纹尺寸按CB* 56—83《管子平肩螺纹接头》ι

E型螺纹尺寸按CB* 822 - 84《高压管子螺纹接头》i

F、G型螺绞尺寸符合CB 316-64《高压空气管子螺纹接头》_S

H, Ja旋入螺纹接头的旋入端螺纹按CB* 821-84《低压管子螺纹接头》_f

K型旋入螺纹接头的旋入端螺纹按CB* 822-84《高压管子螺纹接头》.

2 A型外螺纹连接的型式和主要尺寸按图1及表2； B型外螺纹连接的型式和主要尺寸按图2及表2。

A型


寸	§		—
			弩
2		' -IJ 一 X-	弩

_ T7 ~~~r

图2

表2 mm

公称通径 DN	螺纹， D	长度			直径 d₂	退刀槽
公称通径 DN	螺纹， D	/ɪ	Z₂	h	直径 d₂	dχ	f
3	M 16 ×1.5	16	14	2	6dll	13.8	3
6	M18 X1.5	16			9dll	15.8
8	M20 X 1.5	17			IldlI	17.8
10	M22 X 1.5	17			13dll	19.8
15	M30 ×2	23	20	3	19dll	27	4
20	M36 ×2	23			24dll	33
25	M42 ×2	24			29dll	39
32	M 48 X 2	24			36dll	45

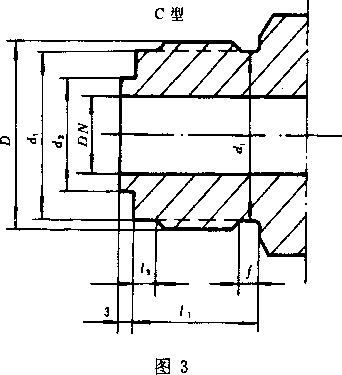

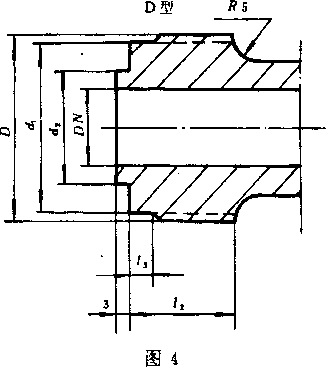

3 C型外螺纹连接的型式和主要尺寸按图3及表3 ;。型外螺纹连接的型式和主要尺寸按图4及表3。

表3 mm

公称通径 DN	螺纹 D	长度			直径 L	退刀槽
公称通径 DN	螺纹 D		h		直径 L	L
3	M18 Xl.5	17	14	3	6dll	15,8	3
6	M22 ×1.5	17	14		IodlI	19.8
8	M24 Xl.5	18	15		12dll	21 *8
10	M 27 ×1.5	19	16		Udll	• 24.8
15	M36 X2	26	22	5	22dll	33	4
20	M39 X2	27	23	5	25dll	36
25	M48 X2	30	26	6	32dll	45
32	M56 ×2	32	28	6	38dll	53

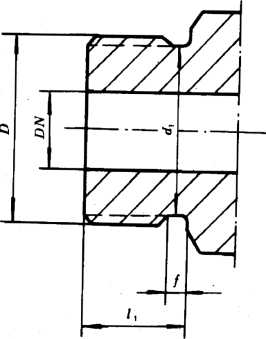

4 E型外螺纹连接的型式和主要尺寸按图6及表4。

图5

表4 mm

公称通径 DN	螺纹 D	长度 /1	退刀槽
公称通径 DN	螺纹 D	长度 /1	L	f
3	M 18 X 1.5	13	15.8	3
6	M 22 X 1.5	15	19.8
8	M24 XI.5	17	21.8
10	M 27 X 1.5	18	24.8
15	M 36 X 2	21	33	4
20	M39 × 2	22	36
25	M 48 X 2	25	45
32	M 56 X 2	27	53

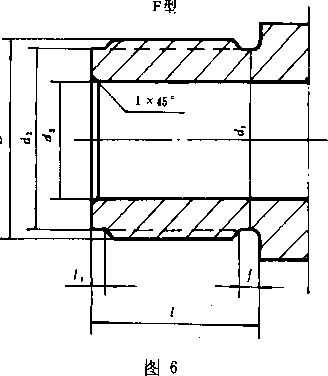

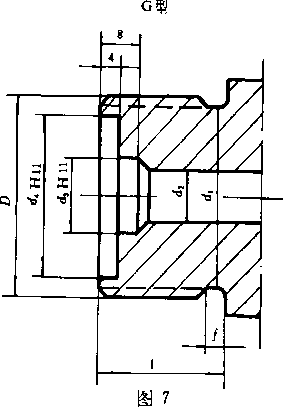

5 F型外螺纹连接的型式和主要尺寸按图6及表5 ； G型外螺纹连接的型式和主要尺寸按图7及表6。

表5 mm

公称通径 DN	螺纹 D	直径		长度		退刀槽
公称通径 DN	螺纹 D	d₁	ʤ	/	Z_l	dχ	/
10	M 27 ×1.5	22	15	27	2	24.8	3
15	M39 ×2	35	23	35	3	36	4
20	M45 ×2	38	29	38		42
25	M 52 X 2	48	33	43		49
32	M 60 X 2	55	43	48		57

表 6 mɪn
公称通径 DN	螺纹 D	直径			长度 /	退刀槽
公称通径 DN	螺纹 D	di	ʤ	L	长度 /	dχ	f
3	M22×1.5	3	7	18	20	19.8	3
6	M 30 × 1.5	6	11	24	22	27.8
8	M 33 X 1.5	8	13	28	24	30.8
10	M 39 X 2	10	15 、	32	26	36	4

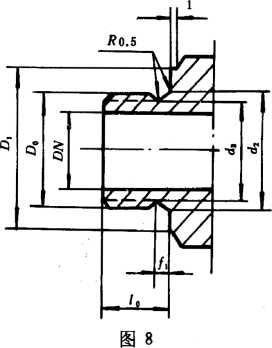

6 H型旋入螺纹连接的型式和主要尺寸按图8及表7』型旋入螺纹连接的型式和主要尺寸按图9及表
7 O

H型

&0.5

mm

公称通径 DN	m 纹		长度 ∕₀	直径 S	退刀糟
公称通径 DN		D∕（英寸）	长度 ∕₀	直径 S			妇	∕_l
3	MlOXI	G 1/8	8	17	10.5	8.5	8.5	2
6	M14×1.5	G 1/4	12	19	14.5	11.8	11.4	3
8	M14×1.5	—	12	22	14.5	11.8	—
10	M18 XL5	G 3/8	14	24	18.5	15.8	14.9
15	M 22 ×1.5	G 1/2	14	32	22.5	19.8	18.6
20	M27 ×2	G 3/4	16	38	27.5	24	24	4
25	M33 X2	G 1	18	45	33.5	30	30
32	M42 ×2	G卩/4	18	50	42.5	39	38.9

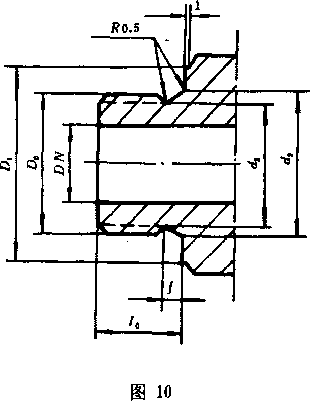

7 K型旋入螺纹连接的型式和主要尺寸按图10及表8。

表8 mm

公称通径 DN	螺纹 D。	长度】O	直径以	退刀槽
公称通径 DN	螺纹 D。	长度】O	直径以	d₂ J	d_i	fl
3	MlO ×1	9	18	10.5	8.5	2
6	M14 xl.5	12	23	14.5	11.8	3
8	M18×1.5	14	26	18.5	15-8
10	M22 ×1.5	16	29	22.5	19.8
15	M27 ×2	18	38	27.5	24	4
20	M 33 X 2	20	40	33.5	30
25	M42×2		49	42.5	39
32	M48 ×2		59	48.5	45

8 PN>1.57MPd （16kgf∕cmυ的管路附件的螺纹公差按GB 197-81 ≪普通螺纹公差与配合》的 6H∕6h₀

附加说明：

本标准由管系附件组提出，由大连造船厂归口。

本标准由中华造船厂起草。

本标准主要起草人俞伟海。

本标准首次发布于1977年。

本次修订主要内容：

① 螺纹接头的适用范围已按压力级重新划分，本标准作相应修改。
② 增加了CB* 56-83外螺纹连接的型式（C、D型）和CB* 821-84圆柱管螺纹旋入螺纹连

接的型式（J型）。 -
