电动汽车非车载传导式 充电机与电池管理 系统之间的通信协议

1范围

本标准规定了电动汽车非车载传导式充电机(以下简称充电机)与电池管理系统(Battery Management System,以下简称BMS)之间基于控制器局域网(COntrOl Area Network,以下简称CAN)的通信 物理层、数据链路层及应用层的定义。

本标准适用于采用GB/T 18487.1规定的充电模式4的充电机与BMS之间的通信,也适用于充电 机与具有充电控制功能的车辆控制单元之间的通信。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 19596 电动汽车术语

GB/T 18487.1电动车辆传导充电系统一般要求

ISO 11898-l_s2003 道路车辆控制器局域网络第1部分：数据链路层和物理信令[Road VehiCie—COntrOl area network (CAN) Part 1: Data Iink Iayer and PhySiCal signaling]

SAEJI939-11 ：2006 商用车控制系统局域网CAN通信协议 第11部分：物理层，250 K比特/ 秒，屏蔽双绞线(ReCOmmented PraCtiCe for SeriaI ContrOi and COmmUniCation VehiCie network一Part 11: PhySiCal Iayer—250 K bits∕s, twisted ShieIded Pair)

SAEJI939-21 ：2006商用车控制系统局域网CAN通信协议 第21部分：数据链路层(Recom-mented PraCtiCe for Serial Control and COmmUniCatiOn VehiCIe network Part 21 ∙ Data Iink Iayer)

SAEJI939-73：2006商用车控制系统局域网CAN通信协议 第73部分:应用层 诊断(Recommented PraCtiCe for serial COntrol and CommUniCatiOn VehiCle network Part 73： APPliCatiOn Layer一 DiagnOStiCS)

3术语和定义

GB/T 19596、SAE J1939界定的以及下列术语和定义适用于本文件。

3.1

帧 frame

组成一个完整信息的一系列数据位。

3.2

CAN 数据帧 CAN data frame

用于传输数据的CAN协议所必需的有序位域，以帧起始(SoF)开始，帧结束(EOF)结尾。

报文 messages

一个或多个具有相同参数组编号的“CAN数据帧”。

标识符 identifier

CAN仲裁域的标识部分。

扩展帧 extended frame

CAN2.0B规范中定义

参数组

在一报文

孫F的CAN数据顿：

传埋参数的集合_IJ

格

贝、PD

式。

N提供

9〜1 78

优先权 PriOrit

在标识符中一；T3位纳域,设置传输过程的仲裁优先级，最高优先权为0

所识

位）

PrOZOl data unit；PDlJ

据

SUSPeCt P

er πInn

Sarameter

-个参数

域（8位）、

机制。

4.4数据信息传输采用低字节先发送的格式。

4.5正的电流值代表放电，负的电流值代表充电。

4.6执行本标准的充电机和BMS宜具备向前兼容性。

5物理层

采用本标准的物理层应符合ISO 11898-1：2003、SAE J1939-11 ：2006中关于物理层的规定。本标 准充电机与BMS的通信应使用独立于动力总成控制系统之外的CAN接口。充电机与BMS之间的通 信速率采用250 kbit/S_o

注：在通信环境恶劣的专用场合（如通信距离较长的商用车充电站），经供电设备制造商和电动汽车制造商协商一 致，可采用50 kbit/s通信速率。

6数据链路层

6.1帧格式

采用本标准的设备应使用CAN扩展帧的29位标识符，具体每个位分配的相应定义应符合SAE J1939-21 ：2006中的相关规定。

6.2协议数据单元（PDU）

每个CAN数据帧包含一个单一的协议数据单元（PDU）,见表I_O协议数据单元由七部分组成，分 别是优先权、保留位、数据页、PDU格式、PDU特定、源地址和数据域。

表1协议数据单元（PDU）

• 6.3 协议数据单元（PDU）格式

选用SAEJl939-21 ：2006中定义的PDUI格式。

6.4参数组编号（PGN）

PGN的第二个字节为PDU格式（PF）值，高字节和低字节位均为OOH_O

6.5传输协议功能

BMS与充电机之间传输9〜1 785字节的数据使用传输协议功能。连接初始化、数据传输、连接关 闭应遵循SAE J1939-21 ：2006中5.4.7和5.10消息传输的规定。对于多帧报文，报文周期为整个数据 包的发送周期。

6.6地址的分配

网络地址用于保证信息标识符的唯一性以及表明信息的来源。充电机和BMS定义为不可配置地 址，即该地址固定在ECU的程序代码中，包括服务工具在内的任何手段都不能改变其源地址。充电机 和BMS分配的地址如表2所示。

表2 充电机和BMS地址分配

6.7信息类型

CAN总线技术规范支持五种类型的信息，分别为命令、请求、广播/响应、确认和组功能。具体定义 应遵循SAEJI939-21 ：2006中5.4信息类型的规定。

7应用层

7.1应用层采用参数和参数组定义的形式。

7.2采用PGN对参数组进行编号,各个节点根据PGN来识别数据包的内容。

7.3使用“请求PGN”来主动获取其他节点的参数组。

7.4采用周期发送和事件驱动的方式来发送数据。

7.5如果需发送多个PGN数据来实现一个功能的，需同时收到该定义的多个PGN报文才判断此功能 发送成功。

7.6定义新的参数组时,尽量将相同功能的参数、相同或相近刷新频率的参数和属于同一个子系统内 的参数放在同一个参数中；同时，新的参数组既要充分利用8个字节的数据宽度，尽量将相关的参数放 在同一个组内，又要考虑扩展性，预留一部分字节或位，以便将来进行修改。

7.7修改第9章已定义的参数组时,不应对已定义的字节或位的定义进行修改；新增加的参数要与参 数组中原有的参数相关,不应为节省PGN的数量而将不相关的参数加入到已定义的PGN中。

7.8充电过程中充电机和BMS各种故障诊断定义应遵循SAE J1939-73：2006的5.1中CAN总线诊 断系统的要求，附录B给出了故障诊断报文定义规范。

7.9报文选项分为必须项和可选项，对于同一帧报文中全部内容为可选项的，该报文可以选择不发送， 对于同一帧报文中部分内容为可选项的，可选项所有位按照本标准规定格式发送或填充1,本标准未规 定的无效位或字段填充1。本标准未规定的位或预留位填充1。

7.10报文的长度和必须项内容及格式需按照第10章中规定发送。

8充电总体流程

整个充电过程包括六个阶段:物理连接完成、低压辅助上电、充电握手阶段、充电参数配置阶段、充 电阶段和充电结束阶段。在各个阶段，充电机和BMS如果在规定的时间内没有收到对方报文或没有 收到正确报文，即判定为超时（超时指在规定时间内没有收到对方的完整数据包或正确数据包），超时时 间除特殊规定外,均为5 s。当出现超时后,BMS或充电机发送9.5规定的错误报文,并进入错误处理状 态。在对故障处理的过程中，根据故障的类别，分别进行不同的处理（参见附录C）。在充电结束阶段 中，如果出现了故障，直接结束充电流程。报文的开始发送条件和中止发送条件参见附录D。充电总体 流程见图I_o

物理连接完成

低压辅助上电

充电握手阶段

充电参数配置阶段

充电阶段

充电结束阶段 （结束充电）

图1充电总体流程图

9报文分类

9.1低压辅助上电及充电握手阶段

充电握手阶段分为握手启动阶段和握手辨识阶段，当充电机和BMS物理连接完成并上电后，开启 低压辅助电源,进入握手启动阶段发送握手报文，再进行绝缘监测。绝缘监测结束后进入握手辨识阶 段，双方发送辨识报文，确定电池和充电机的必要信息。CHM报文和BHM报文是为产品兼容的新增 报文,用于在握手启动阶段充电机和BMS判断双方使用的标准版本。典型的充电工作状态转换参见 图A.1和图A.2,充电时序详见GB/T 18487.1_o充电握手阶段报文应符合表3的要求。

表3充电握手阶段报文分类

表3 （续）

9.2充电参数配置阶段

充电握手阶段完成后,充电机和BMS进入充电参数配置阶段。在此阶段，充电机向BMS发送充 电机最大输出能力的报文，BMS根据充电机最大输出能力判断是否能够进行充电。典型的充电工作状 态转换参见图A.3_o充电参数配置阶段报文应符合表4的要求。

表4充电参数配置阶段报文分类

9.3充电阶段

充电配置阶段完成后，充电机和BMS进入充电阶段。在整个充电阶段，BMS实时向充电机发送电 池充电需求，充电机根据电池充电需求来调整充电电压和充电电流以保证充电过程正常进行。在充电 过程中，充电机和BMS相互发送各自的充电状态。除此之外，BMS根据要求向充电机发送动力蓄电池 具体状态信息及电压、温度等信息。BMV,BMT,BSP为可选报告,充电机不对其进行报文超时判定。

BMS根据充电过程是否正常、电池状态是否达到BMS自身设定的充电结束条件以及是否收到充 电机中止充电报文（包括具体中止原因、报文参数值全为O和不可信状态）来判断是否结束充电；充电机 根据是否收到停止充电指令、充电过程是否正常、是否达到人为设定的充电参数值,或者是否收到BMS 中止充电报文（包括具体中止原因、报文参数值全为。和不可信状态）来判断是否结束充电。典型的充 电工作状态转换参见图A.4。充电阶段报文应符合表5的要求。

表5充电阶段报文分类

表5 (续)

9.4充电结束阶段

当充电机和BMS停止充电后，双方进入充电结束阶段。在此阶段BMS向充电机发送整个充电过 程中的充电统计数据,包括:初始SOC、终了 SoC、电池最低电压和最高电压;充电机收到BMS的充电 统计数据后，向BMS发送整个充电过程中的输出电量、累计充电时间等信息，最后停止低压辅助电源 的输出。典型的充电工作状态转换参见图A.5。充电结束阶段报文应符合表6的要求。

表6充电结束阶段报文分类

9.5错误报文

在整个充电阶段，当BMS或充电机检测到存在错误时，发送错误报文。错误报文应符合表7的 要求。

表7错误报文分类

10报文格式和内容

10.1低压辅助上电及充电握手阶段报文

• 10.1.1 PGN9728充电机握手报文(CHM)

报文功能：当充电机和电动汽车物理连接并完成上电，且电压检测正常后，由充电机向BMS每隔

250 ms发送一次充电机握手报文，用于确定双方是否握手正常。PGN9728报文格式见表8_o

表8 PGN9728报文格式

• 10.1.2 PGN9984 BMS 握手报文(BHM)

报文功能：当BMS收到PGN9984                 每隔250 ms返回BMS握手报文,

提供BMS最高允许充电总电压报文格式见表9「

9 PGN9984报文格式

其中：/ , \

SPN26014高犠B电压(■

数据分

表10 PGN256报文格式

10.1.4 PGN512 BMS和车辆辨识报文(BRM)

报文功能:充电握手阶段向充电机提供BMS和车辆辨识信息。当BMS收到SPN2560 = 0x00的充 电机辨识报文后向充电机每隔250 ms发送一次,数据域长度超出8字节时,需使用传输协议功能传输， 格式详见6.5的规定，发送间隔为10 ms,直到在5 S内收到SPN2560 = 0xAA的充电机辨识报文为止。 PGN512报文格式见表II_O

表11 PGN512报文格式

10.2参数配置阶段报文

• 10.2.1 PGN1536动力蓄电池充电参数报文（BCP）

报文功能：充电参数配置阶段BMS发送给充电机的动力蓄电池充电参数。如果充电机在5 S内没 有收到该报文，即为超时错误,充电机应立即结束充电。PGN1536报文格式见表12_o

范围：0〜1 OOO

件8\力蓄电峥称总能量

∙ h 位，0 kW∙ h 偏移量 ⅛云允唯电总电压

0 V偏移量；

哽力蓄电池温度

迷移量；数据范围：一50 C〜+ 200

7       态（SOC）

其中：

1）   SPll

数据分M

2）  SP1

数据分姉

3）  SPb

数据分辨

4）  SPN2 吨

数据分辨率

5）  SPN2820

数据分辨率：1 ∙c∕

6）  SPN2821整车动3建皆 数据分辨率：0.1%/位,0以福

7）  SPN2822整车动力蓄电池蔥

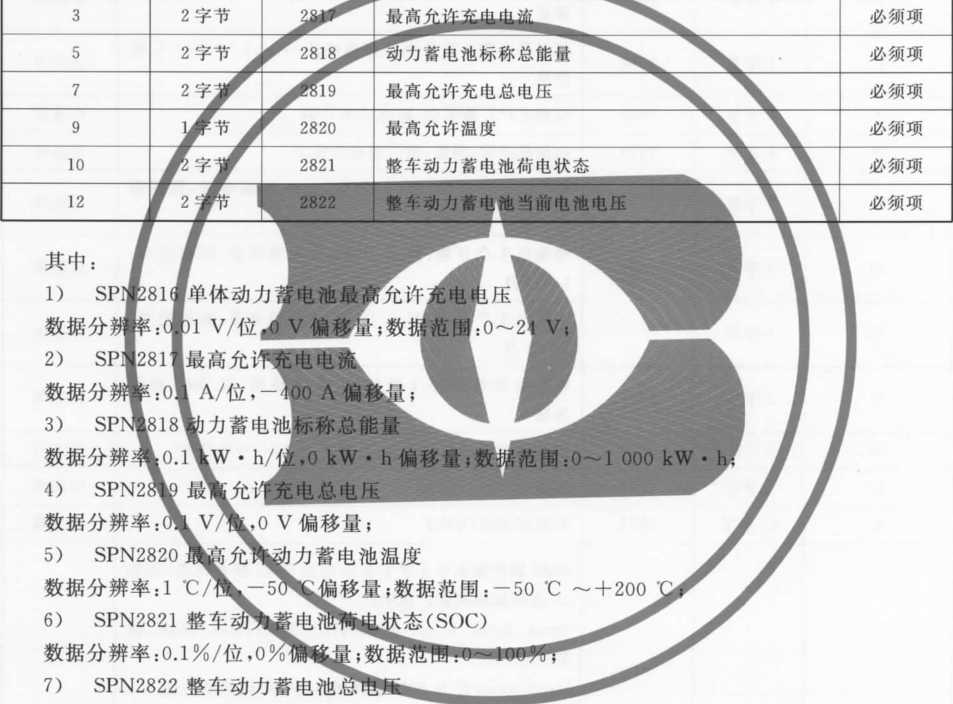

单体动力蓄电池最都充许鴻电∣l ）1矿位，OV偏移M ；数据范围:

最高允洋苑电电流

1 A/位，- IOoA 偏移量；

数据分辨率:0.1 V/位,0 V偏移量。

• 10.2.2 PGN1792充电机发送时间同步信息报文（CTS）

报文功能:充电参数配置阶段充电机发送给BMS的时间同步信息。PGN1792报文格式见表13₀

表13 PGN1792报文格式

其中,SPN2823日期/时间

第1字节:秒（压缩BCD码）；第2字节:分（压缩BCD码）；

第3字节：时（压缩BCD码）；第4字节：日（压缩BCD码）；

第5字节:月（压缩BCD码）；第6〜7字节:年（压缩BCD码）。

• 10.2.3 PGN2048充电机最大输出能力报文（CML）

报文功能:充电机发送给BMS充电机最大输出能力，以便估算剩余充电时间。PGN2O48报文格式 见表14₀

表14 PGN2048报文格式

其中：

1）  SPN2824最高输出电压（V）

数据分辨率：0.1 V /位,O V偏移量；

2）  SPN2825最低输出电压（V）

数据分辨率：0.1 V /位,0 V偏移量；

3）  SPN2826最大输出电流（A）

数据分辨率：O.l A/位,-400 A偏移量；

4） SPN2827最小输出电流（A）

数据分辨率：0.1 A/位,-400 A偏移量。

• 10.2.4 PGN2304 BMS充电准备就绪报文（BRO）

报文功能:BMS发送给充电机电池充电准备就绪报文，让充电机确认BMS已经准备充电。BMS 在60 S内未准备好,则充电机进行等待；否则，参见C.1进行处理。PGN23O4报文格式见表15_o

表15 PGN2304报文格式

• 10.2.5 PGN2560充电机输出准备就绪报文（CRO）

报文功能:充电机发送给BMS充电机输出准备就绪报文，让BMS确认充电机已经准备输出。充 电机在60 s内未准备好，则BMS进行等待；否则，参见附录C.1进行处理。PGN2560报文格式见 表16_o

表16 PGN2560报文格式

10.3充电阶段报文

• 10.3.1 PGN4096电池充电需求报文（BCL）

报文功能：让充电机根据电池充电需求来调整充电电压和充电电流,确保充电过程正常进行。如果 充电机在1 S内没有收到该报文，即为超时错误,充电机应立即结束充电。

在恒压充电模式下,充电机的输出的电压应满足电压需求值，输岀的电流不能超过电流需求值；在 恒流充电模式下，充电机输出的电流应满足电流需求值，输岀的电压不能超过电压需求值。当BCL报 文中充电电流请求大于CML报文中最大输出电流时，充电机按最大输出能力输出；当BCL报文中充 电电流请求小于等于CML报文中最大输出电流时,充电机按请求电流输出；当电压需求或电流需求为 O时,充电机按最小输出能力输岀。PGN4O96报文格式见表17₀

表17 PGN4096报文格式

其中：

1）  SPN3072电压需求

数据分辨率：0.1 V/位,O V偏移量；

2）  SPN3073电流需求

数据分辨率：0.1 A/位,-400 A偏移量。

• 10.3.2 PGN4352电池充电总状态报文（BCS）

报文功能:让充电机监视充电过程中电池组充电电压、充电电流等充电状态。如果充电机在5 S内 没有收到该报文，即为超时错误,充电机应立即结束充电。PGN4352报文格式见表18_o

表18 PGN4352报文格式

其中：

• 1)  SPN3075充电电压测量值

数据分辨率：0.1 V/位,O V偏移量；

• 2)  SPN3076充电电流测量值

数据分辨率：0.1 A/位,-4OOA偏移量；

• 3) SPN3077最高单体动力蓄电池电压及其组号

1-12位：最高单体动力蓄电池电压,数据分辨率：0.01 V/位,0 V偏移量;数据范围：0〜24 V； 13-16位:最高单体动力蓄电池电压所在组号,数据分辨率：1/位,0偏移量；数据范围：0〜15；

• 4) SPN3078当前荷电状态SOC

数据分辨率：1%/位,0%偏移量;数据范围：0~100%；

• 5) SPN3079估算剩余充电时间，当BMS以实际电流为准进行测算的剩余时间超过600 Inin时, 按600 Inin发送。

数据分辨率：1 min∕位,0 min偏移量;数据范围：0〜600 min_O

• 10.3.3 PGN4608充电机充电状态报文(CCS)

报文功能:让BMS监视充电机当前输出的充电电流、电压值等信息。如果BMS在1 S内没有收到 该报文，即为超时错误，BMS应立即结束充电。PGN4608报文格式见表19。

表19 PGN4608报文格式

注：当收到CCS中SPN3929为0时表示充电机将停止输出，收到SPN3929为1时表示充电机将继续开始充电。

其中：

• 1)  SPN3081电压输出值(V)

数据分辨率：0.1 V/位,0 V偏移量；

• 2)  SPN3082电流输出值(A)

数据分辨率：o・l A/位，一4OOA偏移量；

• 3)  SPN3083累计充电时间(min)

数据分辨率：1 min∕位,0 min偏移量；数据范围：0〜600 min_o

• 10.3.4 PGN4864 BMS发送动力蓄电池状态信息报文(BSM)

报文功能：充电阶段BMS发送给充电机的动力蓄电池状态信息。PGN4864报文格式见表20。

表20 PGN4864报文格式

其中：

D SPN3085最高单体动力蓄电池电压所在编号

数据分辨率：1/位，1偏移量；数据范围：1~256；

2）  SPN3O86最高动力蓄电池温度

数据分辨率：1 C/位，一50 C偏移量;数据范围：一50 'C〜+200 C；

3）  SPN3087最高温度检测点编号

数据分辨率：1/位，1偏移量；数据范围:1-128,

4）  SPN3088最低动力蓄电池温度

数据分辨率：1 C/位，一50 C偏移量;数据范围：一50 ^,C〜+200 -C；

5）  SPN3089最低温度检测点编号

数据分辨率：1/位，1偏移量；数据范围：1〜128。

注：当接收到BSM报文中SPN3090——SPN3095均为00（电池状态正常），且SPN3096为00（禁止充电）时,充电机 暂停充电输出；当接收到BSM报文中SPN3090——SPN3095均为00（电池状态正常），且SPN3096为01（允许 充电）时，充电机恢复充电且冲击电流应满足GB/T 18487.1中9.7要求。当接收到BSM报文中SPN3090 -SPN3095（电池状态）中有一项为异常状态，充电机应停止充电。

• 10.3.5 PGN5376单体动力蓄电池电压报文（BMV）

报文功能：各个单体动力蓄电池电压值。由于PGN5376的数据域的最大长度超出8字节，需使用 传输协议功能传输,详见6.5的规定。PGN5376报文格式见表21_o

表21 PGN5376报文格式

其中：

SPN31O1〜SPN3356分别对应共1〜#256单体动力蓄电池电压：

1-12位:单体动力蓄电池电压,数据分辨率：0.01 V/位,0 V偏移量;数据范围：0〜24 V₅

13-16位：电池分组号，数据分辨率：1/位,0偏移量；数据范围：0〜15。

注：若车内电池有分组号,按照实际的分组号进行发送;若无分组号,则按照256个单体电池为一组进行发送。

• 10.3.6 PGN5632动力蓄电池温度报文(BMT)

报文功能:动力蓄电池温度。数据长度超出8字节时，需使用传输协议功能传输，格式详见6.5的 规定。PGN5632报文格式见表22。

表22 PGN5632报文格式

其中：

SPN3361〜SPN3488分别对应动力蓄电池1〜128釆样点的温度： 数据分辨率：1 C/位，一50 °C偏移量；数据范围：一50 -C〜+ 200 -C₀

• 10.3.7 PGN5888动力蓄电池预留报文(BSP)

报文功能：动力蓄电池预留报文。数据域长度超出8字节时，需使用传输协议功能传输，格式详见 6.5的规定。PGN5888报文格式见表23。

表23 PGN5888报文格式

10.3.8 PGN6<0 BfS 中止充电报文(BSr)

第3〜4位:输出连接器过温故障

＜00＞：=正常；＜01＞：=故障；＜10＞：=不可信状态；

第5〜6位:BMS元件、输出连接器过温

＜OO＞ ：=正常；＜01＞ ：=故障;＜10＞ ：=不可信状态；

第7〜8位:充电连接器故障

＜00＞：=充电连接器正常;＜01＞：=充电连接器故障;＜10＞：=不可信状态； 第9〜IO位：电池组温度过高故障

＜00＞：=电池组温度正常；V01＞： =电池组温度过高；＜10＞：=不可信状态； 第11〜12位：高压继电器故障

＜00＞：=正常；＜01＞：=故障；＜10＞：=不可信状态；

第13〜14位：检测点2电压检测故障

＜00＞：=正常；＜01＞：=故障；＜10＞：=不可信状态；

第15〜16位：其他故障

＜00＞：=正常,＜01＞：=故障；＜10＞：=不可信状态。

3)  SPN3513 BMS中止充电错误原因

第1〜2位：电流过大

＜00＞：=电流正常；＜01＞：=电流超过需求值;＜10＞：=不可信状态；

第3〜4位：电压异常

＜00＞：=正常；＜01＞：=电压异常；＜10＞：=不可信状态。

10.3.9 PGN6656充电机中止充电报文(CST)

报文功能：让BMS确认充电机即将结束充电以及结束充电原因。PGN6656报文格式见表25。

表25 PGN6656报文格式

其中：

• 1)  SPN3521充电机中止充电原因

第1〜2位：达到充电机设定的条件中止

＜00＞：=正常；＜01＞：=达到充电机设定条件中止;＜10＞：=不可信状态；

第3~4位:人工中止

＜00＞：=正常；＜01＞：=人工中止;V10＞： =不可信状态；

第5〜6位:故障中止

＜00＞：=正常；＜01＞：=故障中止;＜10＞：=不可信状态；

第7~8位：BMS主动中止

＜00＞_s=正常_j＜01＞ _s=BMS中止(收到BST帧)_j＜10＞:=不可信状态。

• 2) SPN3522充电机中止充电故障原因

第1〜2位:充电机过温故障

＜00＞：=充电机温度正常j＜01＞_s=充电机过温;＜10＞：=不可信状态；

第3〜4位:充电连接器故障

<00>：=充电连接器正常?<01>：=充电连接器故障；<10>：=不可信状态；

第5〜6位:充电机内部过温故障

<00>_s=充电机内部温度正常；<01>：=充电机内部过温;<10>：=不可信状态;

第7〜8位:所需电量不能传送

<00： =电量传送正常;<01>：电量不能传送;<10>：=不可信状态；

第9〜10位:充电机急停故障

<00>：=正常；<01>：=充电机急停;<10>：=不可信状态；

第11〜12位:其他故障

态。

IS统计数据报文(BSD)

信g

格

见表26。

<00> ：=正常；<01>

• 3) SPN3523充电机中*覊夷

第1〜2位：电流歹

<00>:          >:=电流不匹配；<10>：=

第3〜4位遮压

=^Γ⅛}<oι>: =电压异常；<io>：=不可信状态。

其中：

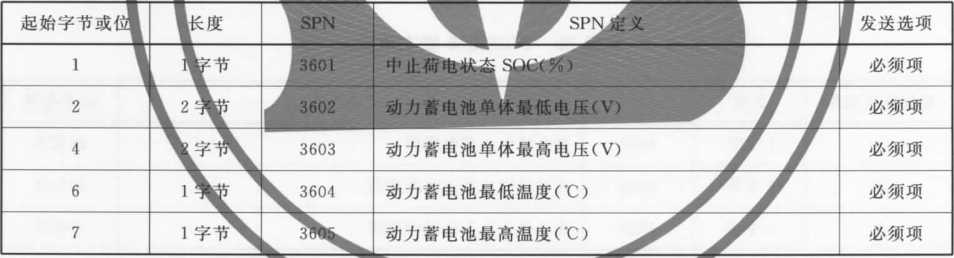

• 1)  SPN36O1中止荷电状态SoC

数据分辨率：1%/位,0%偏移量;数据范围：0〜Io0%

• 2) SPN3602动力蓄电池单体最低电压

数据分辨率：0.01 V/位，0 V偏移量;数据范围：0〜24 V

• 3) SPN3603动力蓄电池单体最高电压 数据分辨率：0.01 V/位,0 V偏移量;数据范围：0〜24 V；

• 4)  SPN3604动力蓄电池最低温度

数据分辨率：1 C/位，一50 C偏移量；数据范围：一50 -C〜+200 -C_j

• 5)  SPN3605动力蓄电池最高温度

数据分辨率：1 °C/位，一50 C偏移量；数据范围：一50 ∙C ~+200 -C₀

• 10.4.2 PGN7424充电机统计数据报文（CSD）

报文功能：确认充电机本次充电过程的充电统计数据。PGN7424报文格式见表27_o

表27 PGN7424报文格式

其中：

1） SPN3611累计充电时间

数据分辨率：1 min∕位,0 min偏移量；数据范围：O~6OO min；

2） SPN3612输出能量

数据分辨率:0.1 kW・h/位，0 kW∙ h偏移量；数据范围：0〜1 000 kW∙ h₀

10.5错误报文

10.5.1 PGN7680 BMS 错误报文（BEM）

报文功能：当BMS检测到错误时,发送给充电机充电错误报文，直到BMS收到充电机发送的充电 机辨识报文（CRM）或拔掉充电插头为止。PGN7680报文格式见表28_o

表28 PGN7680报文格式

• 10.5.2 PGN7936充电机错误报文（CEM）

报文功能：当充电机检测到错误时，发送给BMS充电错误报文，直到充电机接收到BMS发送的 BRM报文或拔掉充电插头为止。PGN7936报文格式见表29。

表29 PGN7936报文格式

附录A

（资料性附录） 充电流程

A.1充电工作状态转换

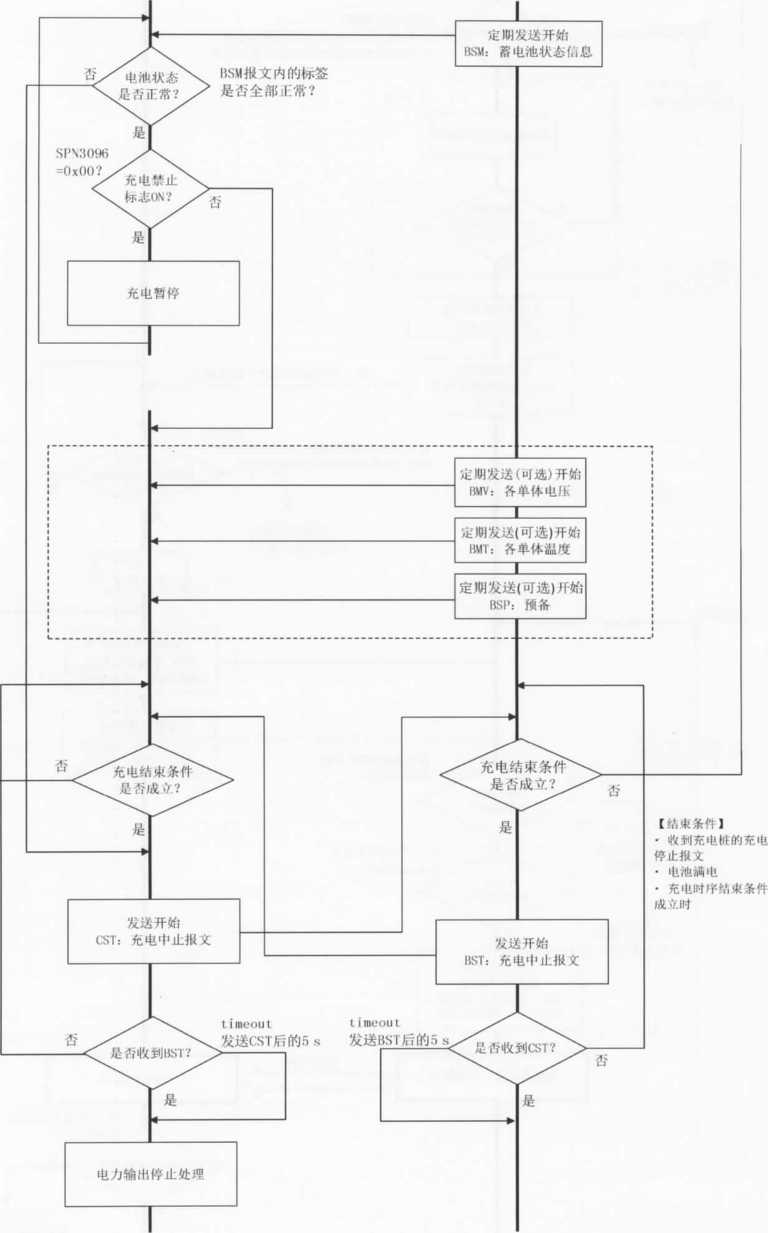

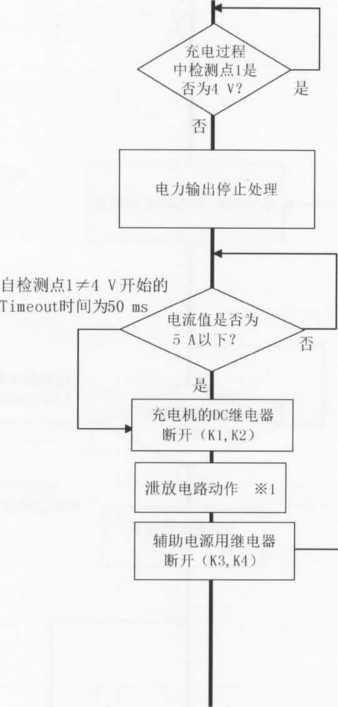

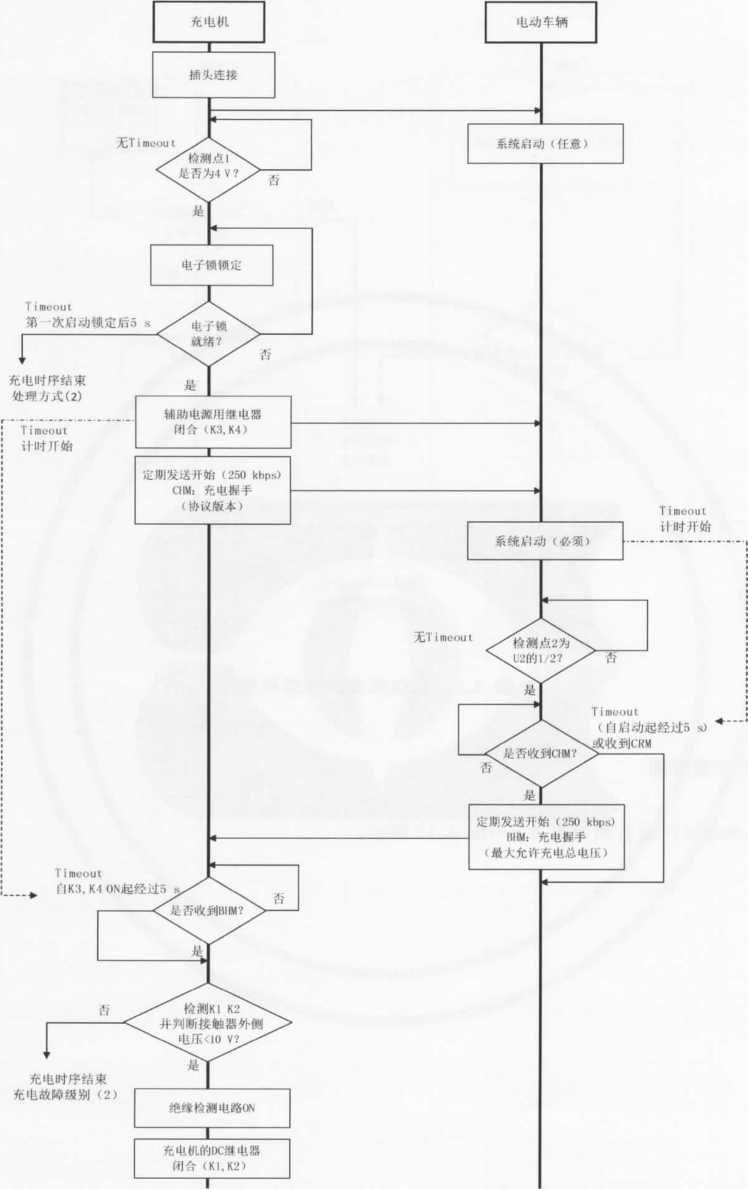

当BMS和充电机物理连接完成并上电后，BMS和充电机的状态转换，是相互协调工作的互操作约 定。典型的充电工作状态转换如图A.1〜图A.5所示。

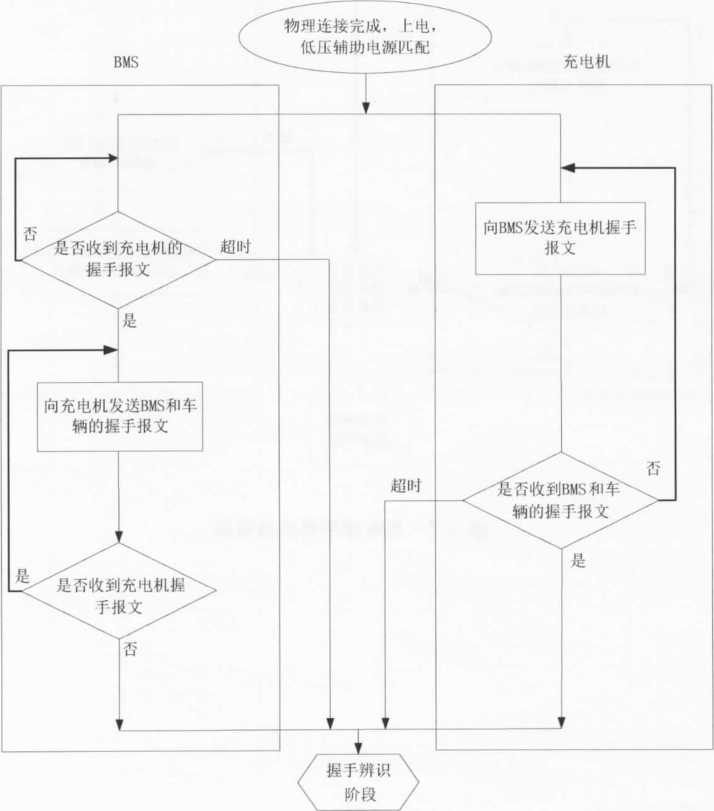

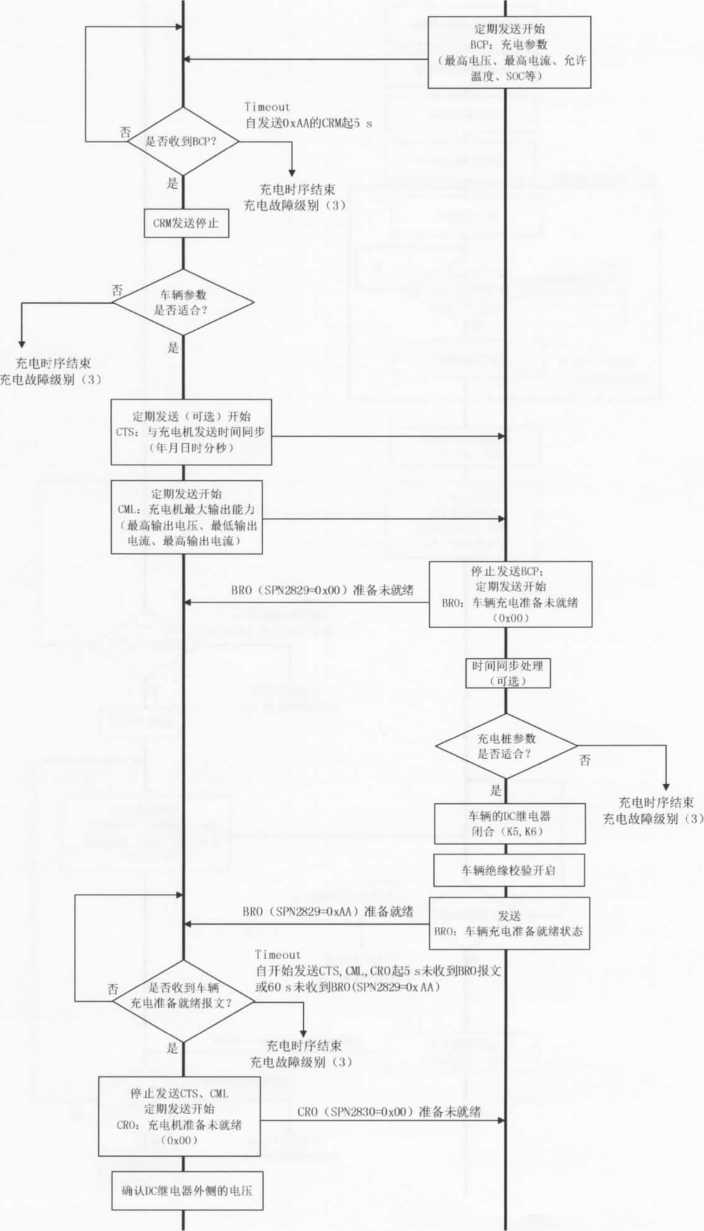

图A.1充电握手启动流程图

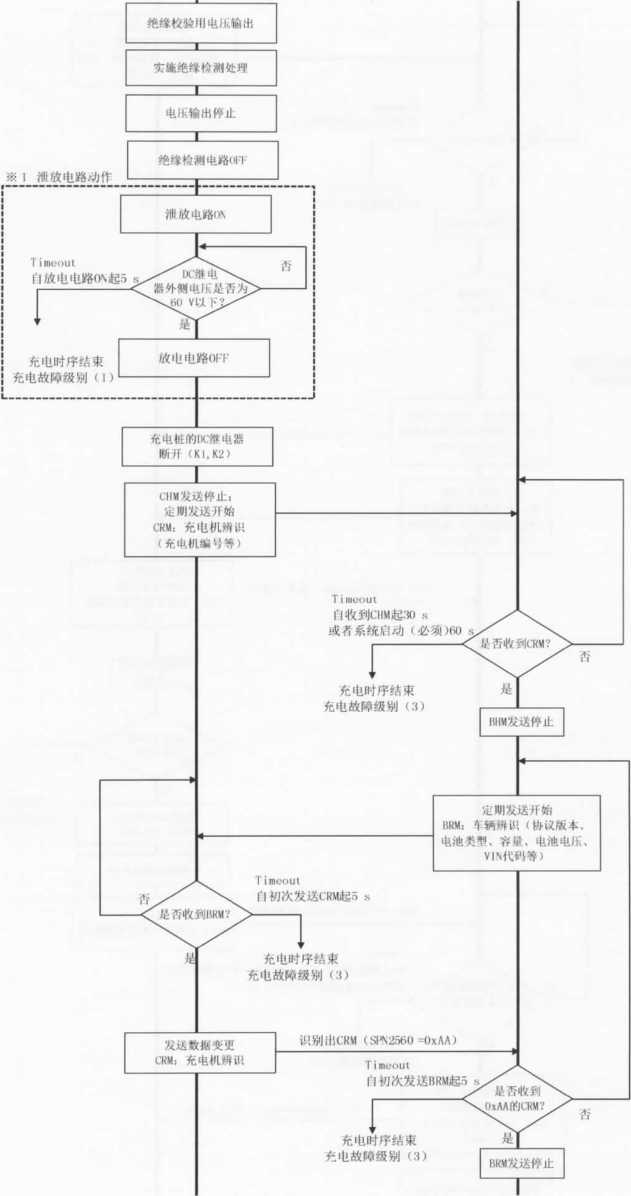

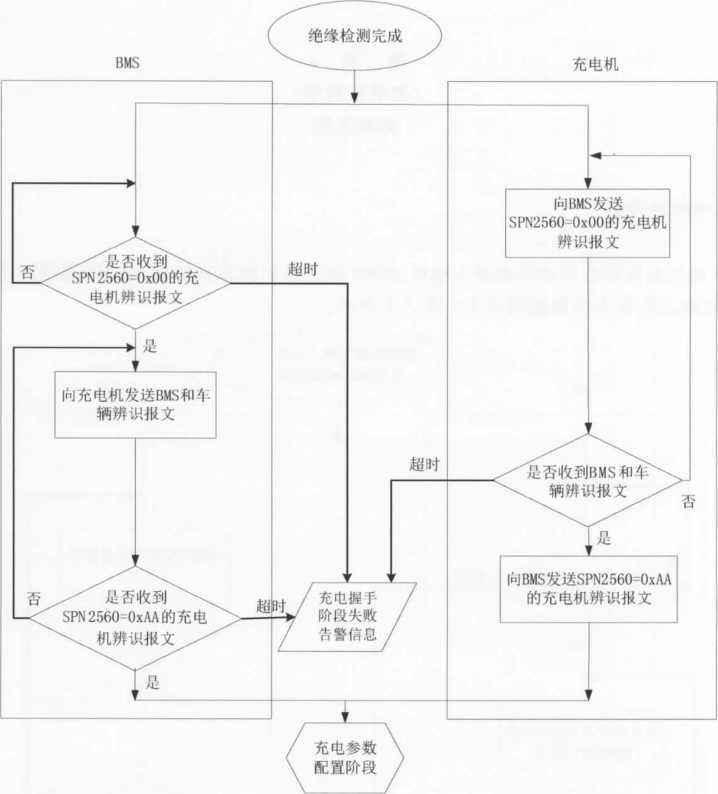

图A.2充电握手辨识流程图

充电机

Γ ~BMS¾½~

∣SPN256O=0xAA的∣

*       ［充电机辨识报丈I

；（仍处Γ⅛Γ阶段）| 超时 是削妇珥电池 ʌɪɪr — — 充电参数报文 否

充电机是否准i 免电

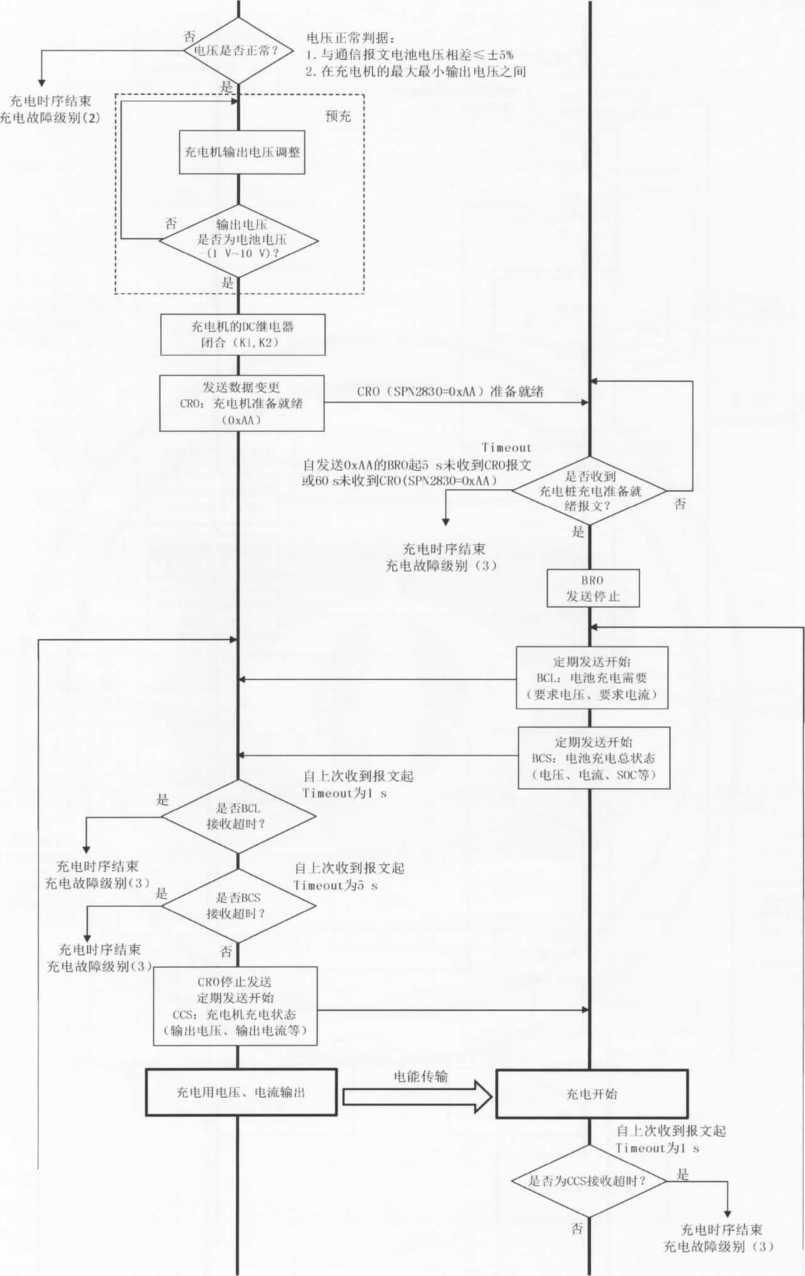

图A.3充电参数配置阶段流程

接收充电机充电状态报  •

文是否超时

M      削断充电是否结束.

—   或是否收刘允电机中IL

7   充电报A：

向充电机发送 BMS中止充电报文

—

否

否

收电池充电需求报文、 电池充电总状态、信电池状态

信息是&超时

是Z

削幅充电是否

结朿.或是否收到BMS'I'11

充电报V

否

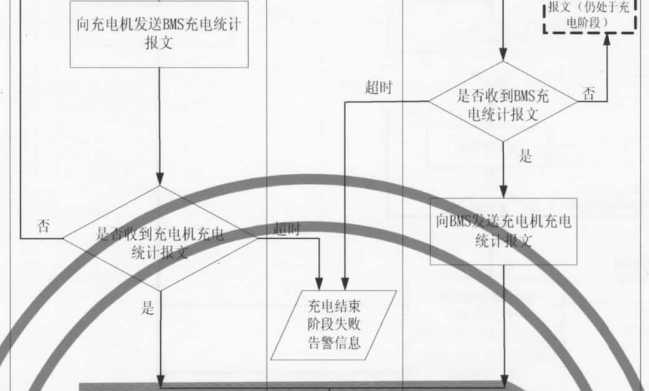

BMS

充电机

晓诵诫編魂J I充电机终止充Hl

A. 2

【结束条件】

•收到车辆的充电 停止报文

•预先设定的条件 成立（时间等？.） •操作者做出停止 处理（按卜按钿 等？）

•充咆时并结束条 件成立时

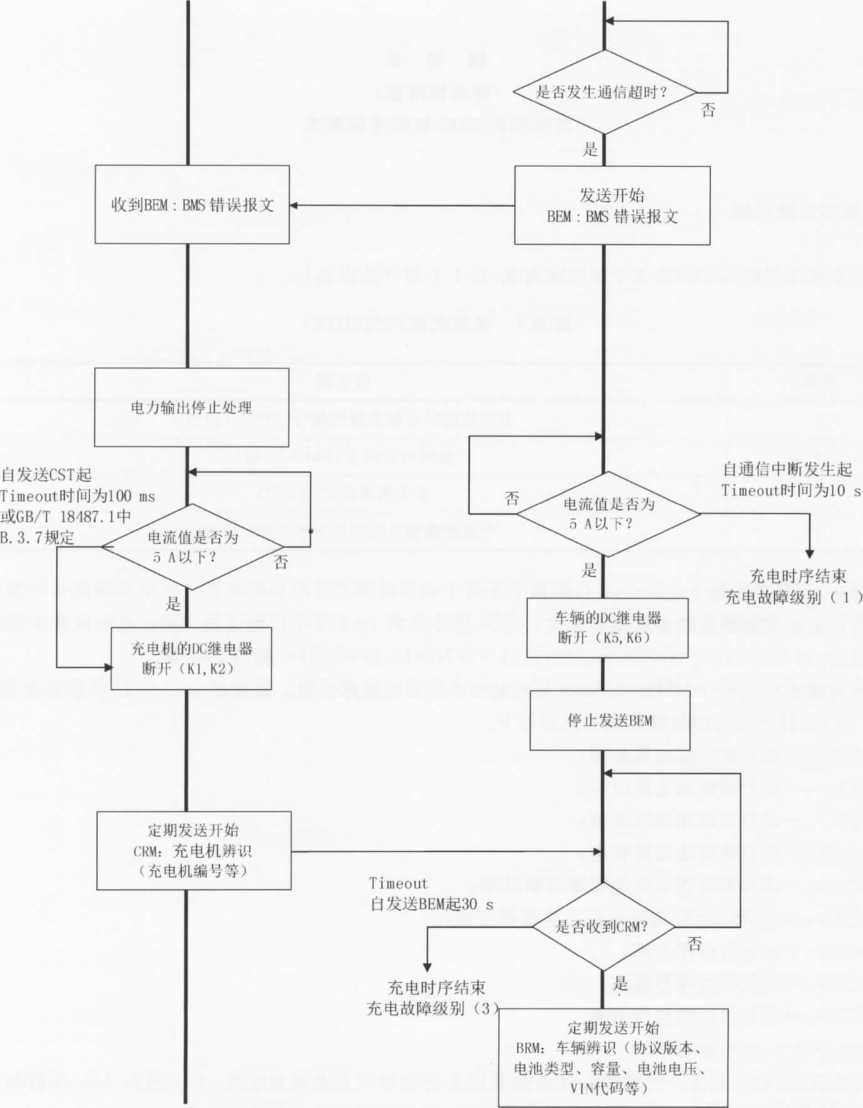

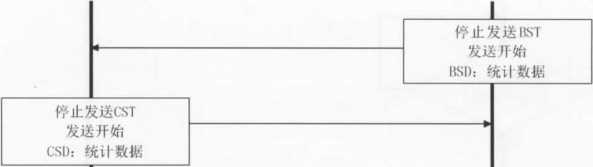

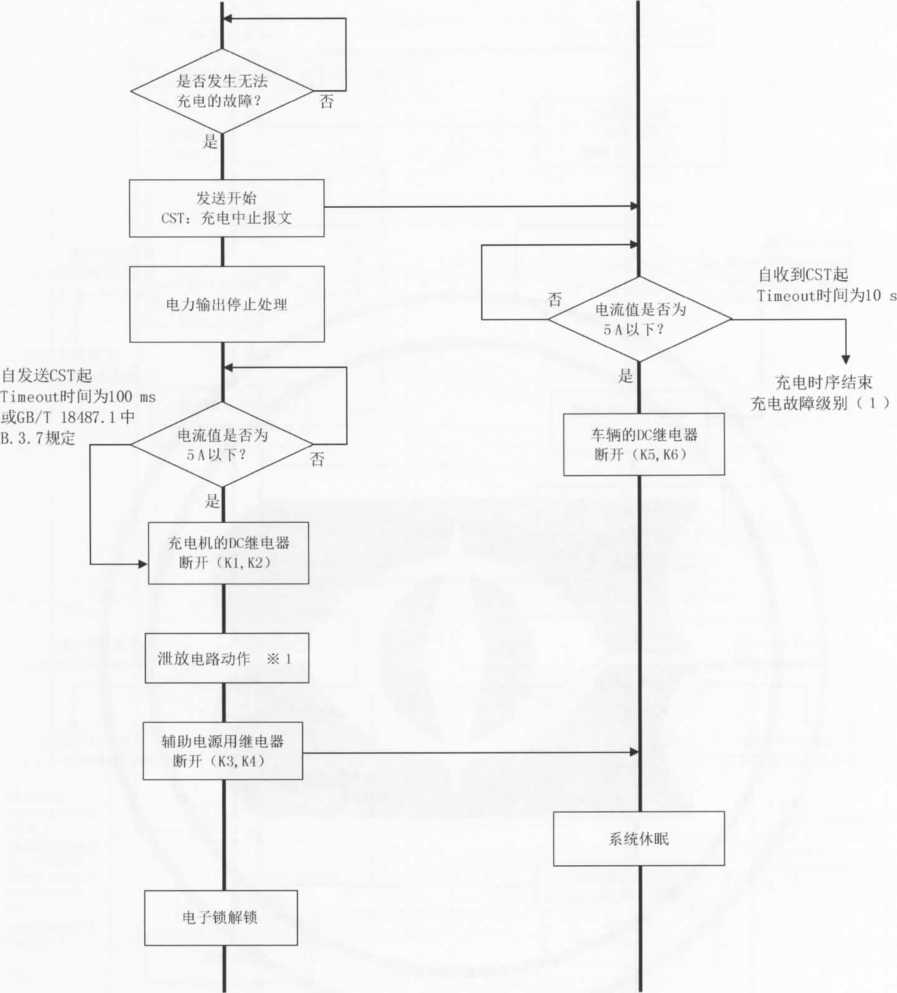

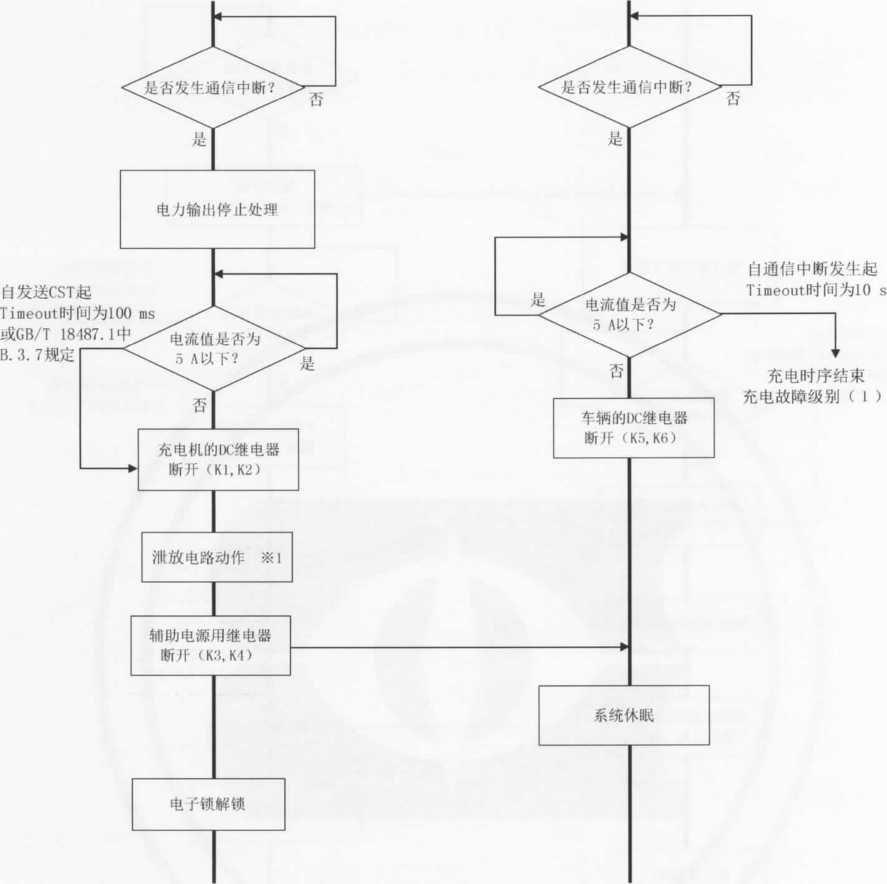

图A.10 S开关开流程图

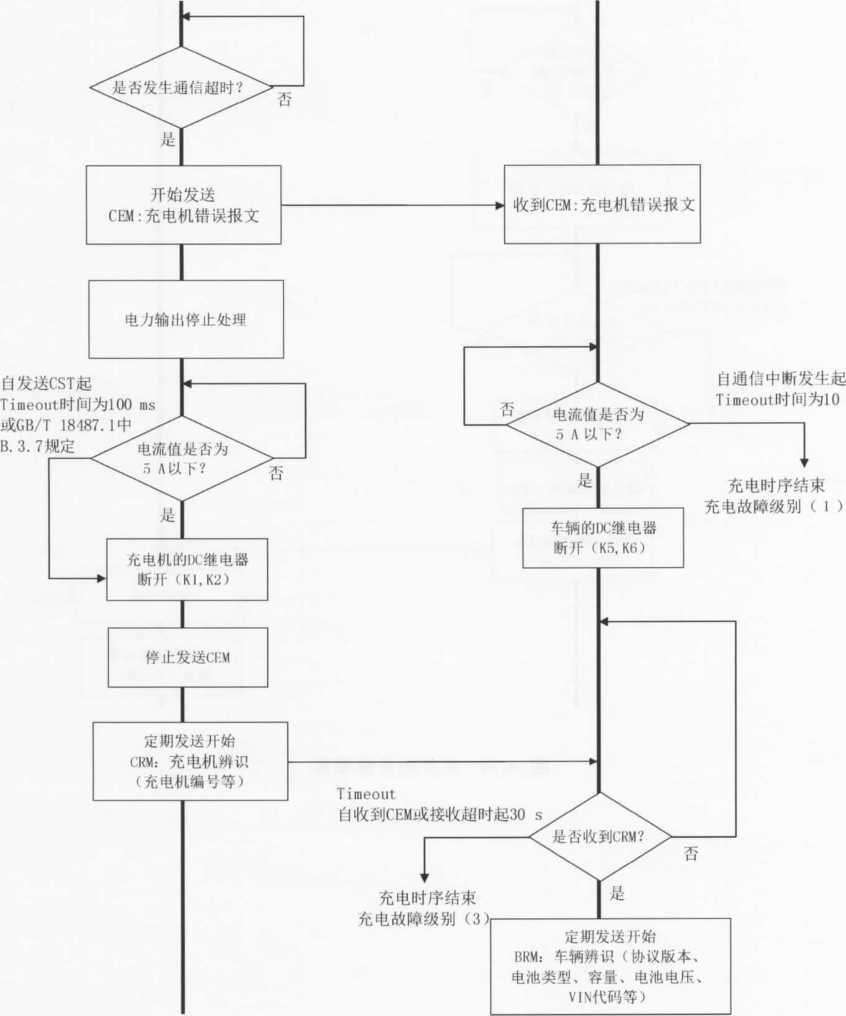

充电机接收BMS通信超时流程图

图A.12 BMS接收充电机通信超时流程图

附录B

(资料性附录)

充电机和BMS故障诊断报文

B.1故障诊断代码

诊断故障代码(DTC)由4个独立域构成，这4个部分见表B.1：

表B.1诊断故障代码(DTC)

其中：可疑参数编号(SPN)19位的数字是用于识别故障报告的诊断项目。可疑参数编号与发送故 障诊断信息的控制模块的地址编码无关。SPN编号为第10.3节中已定义的BMS、充电机发生硬件故 障的信息，如 SPN3090〜SPN3095、SPN3511 〜SPN3513、SPN3521 〜SPN3523 等。

故障模式标识符(FMI)定义BMS和充电机中发现的故障类型。其数据长度5位,数据状态为。〜 31共32种，目前定义的故障模式标识符如下：

＜0＞：=动力蓄电池电压故障；

＜1＞：=动力蓄电池电流故障；

＜2＞：=动力蓄电池温度故障；

＜3＞：=动力蓄电池绝缘状态；

＜4＞：=动力蓄电池输出连接器过温故障；

＜5＞：= BMS元件、电池组输出连接器过温；

＜6＞：=充电机温度故障；

＜7＞：=充电机连接器故障；

＜8＞：=充电机内部温度故障；

V9〜31＞：=预留备用。

发生次数(OC)定义一个故障从先前激活状态到激活状态的变化次数，最大值为126,计数向上溢 岀时,该计数器值保留为126_o假如发生次数未知，则该域所有位的数值均设为I_O

可疑参数编号的转化方式(CM)置0,表示SPN位均采用英特尔格式。

B.2故障诊断报文分类

故障诊断报文分类见表B.2。

B.3故障诊断报

N8192 报

式秽的容

N8

障代码4字节。

见

表B

表B.4 （续）

C) PGN87O4诊断信息3,诊断准备就绪报文(DM3)

报文功能:报告有关诊断已准备就绪的诊断信息。PGN8704报文格式见表B.5。

表B.5 PGN8704报文格式

• d) PGN8960诊断信息4,当前故障码的清除/复位报文(DM4)

报文功能:所有关于当前故障码的诊断信息都应该清除。当需要清除当前故障码相关的诊断信息、 以及问题得到纠正时发送此请求指令。该操作完成时或被请求控制模块内没有故障码,要求控制模块 发送一个肯定应答。如由于某种原因，控制模块不能执行要求的操作，就必须发送否定-应答。所有与 当前故障码相关的信息包括：当前故障码个数及诊断就绪状态信息和当前故障码。

• e) PGN9216诊断信息5,历史故障码的清除/复位报文(DM5)

报文功能：当某个控制模块接收到这一参数组的请求指令时，所有有关历史故障码的诊断信息都应 该清除，与当前故障码有关的诊断数据将不受影响。若无历史故障码,必须发送肯定应答。如由于某种 原因，控制模块不能执行这一参数组的请求指令的要求,那么就必须发送否定应答。所有与历史故障码 相关的信息包括:历史故障码个数及诊断就绪状态信息和历史故障码。

• f) PGN9472诊断信息6,停帧参数报文(DM6)

报文功能：当接收到诊断故障代码时，已记录的一系列参数。每个故障代码4字节。数据段多余8 字节采用传输协议功能传输，格式详见6.5的规定。PGN9472报文格式见表B.6_o

表B.6 PGN9472报文格式

C.1故障处理方式

C.2充电故障分

充电故

亨待专业维护人

方式

及

类

表C.1 （续）

注1： BMS检测到故障后，根据故障程度，选择在BSM（动力蓄电池状态信息）报文或BST（BMS中止充电）报文中 提供停止充电信息，使充电机停机，进入处理方式b）；或是将BSM报文中SPN3090〜SPN3095均置为00（电 池状态正常），且SPN3096置为00（禁止充电），使充电机暂停输出电流,此时BMS和充电机进行正常通信,直 到等待BMS发送的BSM报文中SPN3096为01 （允许充电）后，重新允许充电机电流输出，如果等待时间超过 10 min,充电机中止充电，并保存中止充电原因。

注2：当充电机检测到充电故障时,立即发送CST（充电机中止充电）命令，同时充电机停机，停止CAN通信，切断 KI、K2、K3、K4等开关,根据故障类型进入相应的处理方式。在处理方式C）下，当充电机自检到故障消除时， 重新由充电机发起握手辨识阶段的连接,进行充电。如果重新连接3次仍未成功，则按照处理方式b）,需操 作人员査看当前状况并重新插拔充电连接器，尝试再次充电。

注3：当充电过程中发生电网停电故障，即使一段时间后供电自动恢复，也需要人工干预（处理方式b）后，再进行重 新充电。

C.3不可信状态处理方式

当收到不可信状态时，接收方保持上一状态，数据包不做处理。

附录D

（资料性附录）

报文开始发送条件和中止发送条件

各类报文的开始发送条件和中止发送条件见表D.l_o

表D.1报文开始发送条件和中止发送条件
