中华人民共和国国家标准
压力管道规范 工业管道
第2部分：材料
PreSSUre PiPing code—Industrial PiPing-Part 2： Materials
2006- 12-30 发布
2007- 06-01 实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会
发布
冃U 言
本标准对应于ISO 15649： 2001《石油和天然气工业管道》，与ISO 15649:2001 一致性程度为非等 效。
GBZT 20801《压力管道规范 工业管道》由下列六个部分组成：
——第1部分：总则；
——第2部分：材料；
——第3部分：设计和计算；
——第4部分：制作与安装；
——第5部分：检验与试验；
——第6部分：安全防护。
本部分为GBZT 20801的第2部分。
本部分的附录A为规范性附录，附录B为资料性附录。
本部分由全国锅炉压力容器标准化技术委员会压力管道分技术委员会(SACZTC 262ZSC 3)提出。
本部分由全国锅炉压力容器标准化技术委员会(SACZTC 262)归口。
本部分起草单位：全国化工设备设计技术中心站、中国石化集团上海工程有限公司、国家质检总局特 种设备安全监察局、中国石油化工集团公司经济技术研究院、中国石油化工集团公司工程建设管理部、辽 宁省安全科学研究院。
本部分主要起草人：应道宴、阮黎祥、岳进才、高继轩、修长征、汪镇安、叶文邦、寿比南、王为国 、黄正林、周家祥、唐永进、张宝江、于浦义、刘金山。
压力管道规范 工业管道第2部分：材料
1范围
本部分规定了压力管道建造材料的基本要求，这些基本要求包括材料选用、使用限制、检验要求和标 记方面的规定。
2规范性引用文件
下列文件中的条款通过GBzT 20801的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其 随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各 方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB 150钢制压力容器
GBZT 229-1994 金属夏比缺口冲击试验方法(eqv ISO 148： 1983)
GBZT 700-2006碳素结构钢
GB 713—1997 锅炉用钢板(neq.ISO 5832-4： 1996)
GBZT 1220-1992 不锈钢棒
GBZT 1348-1988球墨铸铁件
GBZT 2054-2005镍及镍合金板
GBZT 2882-2005镍及镍合金管
GBZT 3077-1999合金结构钢
GB 3087-1999低中压锅炉用无缝钢管(neq ISO 9329-1： 1989)
GBZT 3091-2001低压流体输送用焊接钢管(neq ISO 559： 1991)
GBZT 3098.1-2000紧固件机械性能 螺栓、螺钉和螺柱(idt ISO 898-1： 1999)
GBZT 3098.6-2000紧固件机械性能 不锈钢螺栓、螺钉和螺柱(idt ISO 3506-1： 1997)
GB 3531-1996低温压力容器用低合金钢钢板
GBZT 3621-1994钛及钛合金板材
GBZT 3624-1995钛及钛合金管
GBZT 3880.2-2006 一般工业用铝及铝合金板、带材第2部分：力学性能
GBZT 4237-1992不锈钢热轧钢板
GBZT 4437.1-2000铝及铝合金热挤压管第一部分：无缝圆管
GB 5310-1995高压锅炉用无缝钢管
GB 6479-2000高压化肥设备用无缝钢管(neq ISO 9329-2： 1997)
GBZT 6614-1994钛及钛合金铸件
GB 6654-1996压力容器用钢板
GBZT 6893-2000铝及铝合金拉(轧)制无缝管
GBZT 8163-1999 输送流体用无缝钢管(neq ISO 559： 1991)
GBzT 9439-1988 灰铸铁件
GBzT 9440-1988 可锻铸铁件(neq ISO 5922： 1981)
GBZT 9711.1-1997石油天然气工业输送钢管交货技术条件第1部分：A级钢管(eqvr ISO 3183-1
:1996)
GB 9948-2006石油裂化用无缝钢管
|
GBZT 12229-2005 |
通用阀门 碳素钢铸件技术条件 |
|
GBZT 12230-2005 |
通用阀门 不锈钢铸件技术条件 |
|
GBZT 12459-2005 |
钢制对焊无缝管件 |
|
GBZT 12771-2000 |
流体输送用不锈钢焊接钢管 |
|
GBZT 12778-1991 |
金属夏比冲击断口测定方法 |
|
GBZT 13401-2005 |
钢板制对焊管件 |
|
GIjZT 14976-2002 GBZT 16253-1996 |
流体输送用不锈钢无缝钢管 承压钢铸件(eqv ISO 4991： 1994) |
|
GBZT 16598-1996 |
钛及钛合金饼和环 |
|
GBZT 18984-2003 |
低温管道用无缝钢管 |
GBZT 20801.1-2006压力管道规范工业管道第1部分：总则
GBZT 20801.3-2006压力管道规范工业管道第3部分：设计和计算
HGZT 3651-1999钛制对焊无缝管件
HGZT 20537.3-1992化上装置用奥氏体不锈钢焊接钢管技术要求
HGZT 20537.4-1992化工装置用奥氏体不锈钢大口径焊接钢管技术要求
|
JB 4726-2000 |
压力容器用碳素钢和低合金钢锻件 |
|
JB 4727-2000 |
低温压力容器用低合金钢锻件 |
|
JB 4728-2000 |
压力容器用不锈钢锻件 |
|
JB 4741-2000 |
压力容器用镍铜合金热轧板材 |
|
JB 4742-2000 |
压力容器用镍铜合金无缝管 |
|
JB 4743-2000 |
压力容器用镍铜合金锻件 |
JBZT 7248-1994阀门用低温钢铸件技术条件
YBZT 5264-1993耐蚀合金锻件
YBZT 5353-2006耐蚀合金热轧板
3术语和定义
除本部分规定的术语和定义外，GBZT 20801其他部分规定的术语和定义也适用于本部分。
3.1
低温低应力工况 lower temperature and lower StreSS SerVioe
系指同时满足下列各项条件的工况：
a） 低温下的最大工作压力不大于常温下最大允许工作压力的30%；
b） 管道由压力、重量及位移产生的轴向（拉）应力总和不大于10%材料标准规定最小抗拉强度值（计 算位移应力时，不计入应力增大系数）；
C）仅限于GC2级管道，且最低设计温度不低于一101 °C。
注：直管和对焊管件类元什的最大允许工作压力按GB/T 20801.3 -2006计算确定；法兰、阀门类元件的最大允许工作 压力按相应标准规定的常温压力额定值选取。
3.2
电阻焊焊管 electric resi Stanoe-WeIded PiPe
以管子（带卷）本身作为电流回路，利用电阻加热、在压力作用下连续对接焊接的管子。
3.3
电熔焊焊管 electric-fusion We lded PiPe
采用自动电弧焊或手工电弧焊，在预成形的坯料上纵向对接焊成的管子。
3.4
板焊管 plat WeIded PiPe
以板材预成形为坯料，带有一条或两条纵向直焊缝的电熔焊焊管。
3.5
质量证明书 insPeCtiOn CertifiCate
材料质量证明（检验文件）的一种形式。由制造厂生产部门以外的独立授权部门或人员，按照标准及合 同的规定，按批在交货产品l二（或取样）进行检验和试验，并注明结果的检验文件。
制造厂质量证明书由独立于生产部门的制造厂检验部门签署并批准生效。法律法规有规定的，由法定 检验检测机构出具监督检验证明。
3.6
剧烈循环工况SeVerSe CyC lic
按 GB/T 20801.3-2006 的 3.4 规定。
4 一般规定
4.1材料选用
业主或设计者应根据具体使用条件（包括制造、制作安装、介质、操作情况、工作环境和试验等）以及 本部分规定的材料使用要求和限制，选用合适的管道组成什材料。本部分没有包括焊接、非金属和管道支 承件等的材料要求。
4.2材料牌号和许用应力
a） 本部分附录A中的表A.1和表A.2规定了管道组成件材料的牌号、许用应力和使用范围等要求：
b） 按GB/T 20801.3-2006中表14选择的管道组成件材料的性能不得低于按表A.1和表A.2所选 相应材料的性能；
C）其他材料的选用应经过具有相应资质的机构技术鉴定及评审认可。
5材料选用的基本原则
5.1受压元件（螺栓除外）用材料应有足够的强度、塑性和韧性，在最低使用温度下应具备足够的抗脆断能 力。当釆用延伸率低于14%的脆性材料时，应釆取必要的安全防护措施。
5.2选用的材料应具有足够的稳定性，包括化学性能、物理性能、耐蚀和耐磨性能、抗疲劳性能和组织 稳定性等。
5.3选用材料时，应考虑材料在可能发生的明火、火灾和灭火条件下的适用性以及由此而带来材料性能 变化和次生危害。
5.4选用的材料应适合相应的制造、制作和安装，包括焊接、冷热加以及热处理等方面的要求。
5.5当几种不同的材料组合使用时，应考虑可能产生的不利影响。
5.6材料应具备可获得性和经济性。
6材料的使用限制
6.1球墨铸铁、灰铸铁和可锻铸铁
6.1.1球墨铸铁
a） 本部分附录A中表A.1所列的球墨铸铁用于受压管道组成件时，使用温度应大于一20。C且不大于 350C，但球墨铸铁不得用于GCl级管道。
b） 除满足6.1.1 a）的要求外，球墨铸铁管、管件、附件、管法兰、阀门的适用压力-温度额定值还 应符合GBzT 20801.3-2006表14相应标准的规定。
6.1.2灰铸铁和可锻铸铁
a） 本部分附录A中表A.1所列的灰铸铁和可锻铸铁用于受压管道组成件时，应符合下列规定：
——灰铸铁管道组成件的设计温度应不小于一10C且不大于230C，设计压力应不大于2.0 MPa；
——可锻铸铁管道组成件的设计温度应大于一20C且不大于300C，设计压力应不大于2.0 MPa；
——灰铸铁和可锻铸铁管道组成件用于可燃介质时，其设计温度应不大于150C，设计压力应不大于
1.0 MPa；
——应采取防止过热、急冷急热、振动以及误操作等安全防护措施；
— 撻、制作、安装过程中不得焊接；
——不得用于GCl级管道或剧烈循环工况。
b） 除满足6.1.2 a）的要求外，灰铸铁和可锻铸铁管、管件、管法兰、阀门的适用压力-温度额定值
还应符合GBZT 20801.3-2006中表14相应标准的规定。
6.2结构钢
碳素结构钢和低合金结构钢的使用限制应符合下列规定：
a） 不得用于GC1级管道组成件；
b） 选用Q215A、Q235A等A级镇静钢时，设计压力应不大于1.6 MPa，设计温度应不大于350
C且不小于图1曲线A（或表5）所示温度，介质限于非可燃及非有毒流体；
C）选用Q215B、Q235B等B级镇静钢时，设计压力应不大于3.0 MPa，设计温度应不大于350
C且不小于图1曲线A（或表5）所示温度；
d）对于焊接的管道组成件，含碳量不得大于0.30 %。选用沸腾钢和半镇静钢时，厚度应不大于12 mm；选用A级镇静钢时，厚度应不大于16 mm；选用B级镇静钢时，厚度应不大于20 mm。
6.3管子和管件
6. 3.1碳钢、奥氏体不锈钢钢管及其对焊管件应符合表1的规定。
表1碳钢、奥氏体不锈钢钢管及其对焊管件
|
标准 |
材料（牌号） |
制管工艺 |
使用限制 |
|
GBZT 3091-2001 |
碳素结构钢a |
电阻焊焊管b |
于 1.6 MPa；
|
|
电熔焊焊管及其对焊管件 |
| ||
|
GBZT 9711.1-1997 |
L215 L245 L290 |
电阻焊焊管b |
|
|
电熔焊焊管及其对焊管件 |
①不得用于GC1级管道 | ||
|
GBZT 8163-1999 GB 3087-199 GBZT 9711.1-1997 |
碳钢 |
无缝管及其对焊管件 | |
|
~GBZT 12771-2000~ HGZT 20537.3-1992 |
奥氏体 不锈钢 |
电熔焊焊管（不添加填充金属）~ 及其对焊管件_________ |
|
|
HGZT 20537.4-1992 |
纵缝未作射线检测的电熔焊焊管 （添加填充金属）及其对焊管件 | ||
|
a也适用于采用碳素结构钢钢板制造的对焊管件。 b不得釆用电阻焊焊管制造对焊管件。 | |||
6. 3.2在剧烈循环工况下选用钢管、有色金属管和对焊管件时，应符合下列规定：
a） 应釆用附录A中表A.1所列无缝管、纵向焊接接头系数大于或等于0.90的焊管和板焊管，不得 选用电阻焊（ERW）焊管以及未经射线照相检测的电熔焊（EFW）焊管；
b） 应釆用无缝管件、纵向焊接接头系数不小于0.90的板制对焊管件和质量系数Φc不小于0.90 的铸件。
6.4碳钢和铬钼合金钢
a） 用于焊接的碳钢、铬钥合金钢，含碳量应不大于0.30%；
b） 对于L290 （GBzT 9711.1-1997）和更高强度等级的高屈强比材料，不宜用于设计温度大于200
°C的高温管道；
C）对于2%Cr-1Mo钢，当使用温度大于455C时，焊缝金属的含碳量应大于0.05%。
6.5奥氏体不锈钢
a） 低碳（C≤0.08%）非稳定化不锈钢（如0Crl8Ni9、0Cr17Ni12Mo2）在非固溶状态下（包括固溶后 经热加工或焊接）不得用于可能发生晶间腐蚀的环境；
b） 超低碳不锈钢不宜在425C以上长期使用。
6.6铝及铝合金
当选用材料的供货状态或厚度与附录A中表A.1相同牌号的状态或厚度不一致时，其最低抗拉强度和屈 服强度不得低于表A.1的规定。
6.7低熔点金属
铅、锌等低熔点金属及其合金不得用于输送可燃介质的管道。
7高温条件下的材料使用限制
7.1材料使用温度上限
a） 附录A中表A.1及表A.2规定了一般情况下材料的使用温度上限；
b） 确定材料使用温度上限应考虑腐蚀性介质的影响。
7.2高温材料的选用原则
7. 2.1 一般要求
a） 高温条件下长期使用的材料，应考虑因组织或性能变化对材料使用可靠性的影响；
b） 蠕变温度以上长期使用的材料，应考虑因蠕变引起的过度变形、过大位移、材料组织和性能的劣 化以及螺栓的应力松弛；
C）高温条件下使用的材料，应考虑因化学腐蚀引起材料失效；
d）通过热处理强化的材料，如果长期在接近或高于回火温度下使用，应考虑材料强度降低的因素。
7.2.2高温条件下碳钢及铬钼合金钢的使用
a） 鉴于碳化物有转化为石墨的可能，碳钢、碳锰钢、低温用镍钢不宜在425。C以上的温度下长期 使用，碳铝钢不宜在470C以上的温度下长期使用；
b） 鉴于可能产生回火脆性，铬铝合金钢长期在400C〜550C温度下使用时，应根据使用经验和具 体工况釆取适当的防护措施。
7.2.3高温条件下不锈钢的使用
a） 鉴于材料脆性，铁素体不锈钢及马氏体不锈钢不宜在370C以上的温度使用；
b） 鉴于铬镍奥氏体不锈钢在540C〜900C温度下长期使用时可能产生。相脆化，使用时应控制奥 氏体钢中的铁素体含量及过度冷变形；
C）鉴于475C脆性和b相脆化，双相不锈钢不得在300C以上的温度使用；
d） 鉴于铝、锑、铋、镉、镓、铅、锰、锡、锌及其化合物在高温（高于低熔点金属的熔点）下对奥 氏体不锈钢的晶间侵蚀，在350C以上的温度使用时，奥氏体不锈钢不得与上述低熔点金属及 其化合物接触；
e） 在高温条件下，附录A表A.1中的低碳级（C≤0.08 %）奥氏体不锈钢还应满足表2的附加要求，如 不能满足表2的附加要求，其许用应力应按超低碳不锈钢选取。
表2低碳级奥氏体不锈钢高温使用的附加要求
|
低碳级奥氏体不锈钢代号 |
使用温度/C |
__________附加要求__________ | ||
|
母材含碳量 |
热处理状态 |
晶粒度 | ||
|
CF8 |
>425 |
C ≥ 0.04 |
> 1040 C快冷 | |
|
CF8M |
>425 |
C ≥ 0.04 |
> 1100 C快冷 | |
|
0Cr18Ni10Ti、 0Cr18Ni11Nb |
>540 |
C ≥ 0. 04 |
> 1100 C快冷 |
平均晶粒度 7级或更粗 |
|
0Cr18Ni9、0Cr17Ni12Mo2 |
>540 |
C ≥ 0. 04 |
> 1040 C快冷 | |
|
0Cr23Ni13、 0Cr25Ni20 |
>540 |
C ≥ 0.04 |
> 1040 C快冷 |
平均晶粒度 7级或更粗 |
7.2.4高温条件下其他材料的使用
a） 钛及钛合金不宜在300。C以上的温度下使用；
b） 镍及镍基合金的使用温度上限按表3规定。
表3镍及镍基合金的使用温度上限
单位为摄氏度
|
材料 |
不含硫环境 |
蒸汽 |
含硫环境 | |||
|
氧化 |
H2还原 |
CO还原 |
氧化 |
还原 | ||
|
镍 (N4、N6) |
1040 |
1260 |
1260 |
425 |
315 |
260 |
|
镍-铜 (NCu30) |
540 |
1100 |
815 |
370 |
315 |
260 |
|
镍-铬-铁 (NS312) |
1100 |
1150 |
1150 |
815 |
815 |
540 |
|
镍-铁-铬 (NS111、NS112) |
1100 |
1260 |
1150 |
980 |
815 |
540 |
8低温条件下的材料使用限制
8.1最低使用温度及冲击试验免除
8.1.1材料（铸铁除外）的一般规定
a）除8.1.1 d）、8.1.3、8.1.4、8.1.5和8.1.6免除冲击试验的规定外，材料及其焊接接头应进行冲击 试验；
h）材料及其焊接接头的冲击试验应按8.2的规定进行；
C）确定最低设计温度时，应考虑流体节流效应及环境温度的影响；
d）用于GC3级管道的碳钢材料可免除冲击试验。
8.1.2铸铁
铸铁的最低使用温度应符合6.1的规定。
8.1.3碳钢、低温钢、铬钼合金钢、铁素体不锈钢和双相不锈钢
8.1.3.1碳钢、低温钢、铬钼合金钢、铁素体不锈钢和双相不锈钢的最低使用温度及冲击试验免除条件 应符合附录A中表A.1和表4的规定。
表4钢（奥氏体不锈钢除外）的最低使用温度和冲击试验C
|
材料类别 （按最低性能区分） |
最低使用 温度/笆 |
免除冲击试验条件 |
冲击试验要求 | |
|
材料 |
制作、安装中的焊接 | |||
|
图1曲线A a |
-10 |
①厚度小于或等于10皿。 或②厚度大于IO皿，但设 计温度高于或等于图l曲线 A所示值 |
厚度大于10 mm，且设计 温度低于图1曲线A所示值 时，应进行常温或设计温 度（取较低者）下的冲击试 验 |
|
|
图1曲线Bb |
一101 |
低温低应力工况 |
免除 |
免除 |
|
-46 |
小截面d | |||
|
大于一20 |
①厚度小于或等于15 mm。 或②厚度大于15皿，且设 计温度高于或等于图1曲线 B所示值。非焊接件按厚度 的1/4计 |
厚度大于15 mm，且设计 温度低于图1曲线B所示值 时。应进行常温或设计温 度（取较低者）下的冲击试 验 |
| |
|
表A.1中2.3锻件和 表A.1中2.4铸件 |
大于一20 |
全部免除 |
免除 |
如进行焊接，根据焊缝 厚度，焊缝及热影响区 按图1曲线B “制作、安 装中的焊接"栏要求 |
|
-101 |
低温低应力工况 |
免除 |
免除 | |
|
低温钢（表A.1中3） |
按表A.1 |
| ||
|
表A.1或 -46，取 较低值 |
小截面 d |
免除 |
免除 | |
|
-101 |
低温低应力工况 | |||
|
铬钼合金钢 |
大于一20 |
设计温度不低于左列最低使用温度时，可免除冲击试验要求； 低温低应力工况可使用至一101笆 | ||
|
铁索体不锈钢 |
大于一20 | |||
|
双相不锈钢 |
-50 | |||
a图1曲线A包括表A.1中下列碳钢：
Q215A、Q235A、Q235B、16Mng、22Mng的板材以及板焊管、板焊制管件；
Q215A、Q235A、Q235B 的ERW 焊管；
L290无缝管及焊管（ERW、EFW），
b图1曲线B包括表A.1中下列碳钢：
除注a外的其他表A. 1中2.1. 2.2所列碳钢。
C用于GC3级管道时，见8.1.1 d）。
d “小截面”系指材料由于厚度及截面形状限制，无法制备2.5 mm×10 mm×55皿冲击试样的状况。
-50
0 10 20 30
40 50
60 70
名义厚度T Zmm
注1：最低使用温度/厚度组合位于相应曲线或以上者，可免除冲击试验，位于曲线以下者.应进行冲击试验（低温低应力工况及小截面除外）。
注2：碳钢使用于GC3级管道时，可免除冲击试验。
注3：A、B类材料的分类见附录A中表A.1或表4注a、注b。
注4：厚度系指焊接部位的厚度.非焊接部位按1/4计。

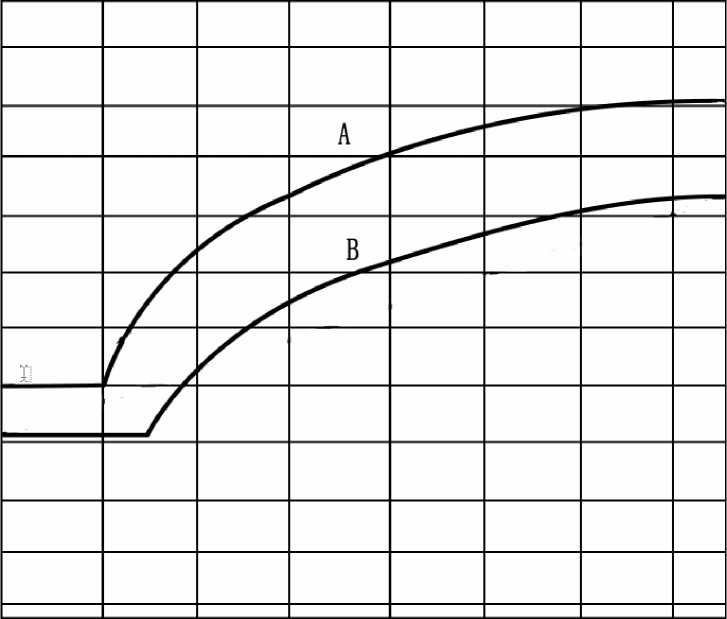

图1碳钢免除冲击试验的最低使用温度（∙C）
8.1.3.2材料的焊接工艺评定应符合表7、表10和表11的规定。
8.1.4奥氏体不锈钢
8.1.4.1奥氏体不锈钢的最低使用温度应符合附录A中表A.1的规定。
8.1.4.2当使用温度小于或等于一20C时.奥氏体不锈钢应进行低温冲击试验.但同时满足下列条件者， 可免除低温冲击试验。
a） 母材最低设计温度不小于一196C、焊缝金属最低设计温度不小于一101笆和因材料截面尺寸 限制无法制备2.5 mm X10 mm X 55 mm冲击试样三个条件之一者；
b） 材料含碳量不大于0.10%且为固溶热处理状态；
C）焊缝填充金属含碳量不大于0.10%。
8.1.5镍、镣基合金、钛合金和铝合金
镍、钛、铝及其合金的最低使用温度应符合附录A中表A.1的规定.其免除冲击试验条件应符合表6的规 定；
8.1.6螺栓材料
8.1.6.1螺栓材料的最低使用温度应符合附录A中表A.2的规定.符合下列条件者可免除冲击试验:
a） 碳钢、合金结构钢标准紧固件；
b） 奥氏体不锈钢标准紧固件；
C） 0Crl8Ni9、0Crl7Ni12Mo2及其应变硬化不锈钢紧固件；
d） 25Cr2MoV钢紧固件；
e） 配用螺母材料。
8.1.6.2最低使用温度小于一40C,但不小于一101C的35CrMo螺栓应进行低温冲击试验.但符合下 列条件之一的35CrMo螺栓可免除低温冲击试验：
a） 螺纹直径小于或等于M64且最低设计温度大于或等于一46。C者；
b） 螺纹直径大于M64且最低设计温度大于或等于一40C者。
表5碳钢免除冲击试验的最低使用温度
单位为摄氏度
|
名义 厚度 Zmm |
6 |
8 |
10 |
12 |
14 |
15 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
36 |
38 |
40 |
|
图1中 曲线A |
-10 |
-10 |
-10 |
-3.2 |
2.1 |
4.2 |
5.9 |
9.7 |
13.4 |
16.4 |
18.5 |
20.8 |
23.3 |
24.9 |
- |
- |
- |
- |
- |
|
图1中 曲线B |
> -20 |
> -20 |
> -20 |
> -20 |
> -20 |
> -20 |
-16.4 |
-11.7 |
-7.7 |
-4.3 |
-1.4 |
1.2 |
3.3 |
5.4 |
6.8 |
8.3 |
9.2 |
10.5 |
11.9 |
表6有色金属（镍和镣基合金、钛和钛合金、铝和铝合金）的最低使用温度
|
材料类别 |
最低使用温度/C |
冲击试验要求 |
更低使用温度 | |
|
材料 |
焊接接头 | |||
|
镣及镍基合金 |
-196 |
全部免除 |
|
设计应对材料、焊缝金属和 热影响区在设计温度下进行 相应的试验（包括延伸率、缺 口拉仲Z常规拉伸比较、冲击 I式验等）米确定其适用性 |
|
钛及钛合金 |
一60 | |||
|
铝及铝合金 |
-269 | |||
8.2 冲击试验
8.2.1母材的冲击试验
除符合8.1规定的免除冲击试验的材料外，母材均应按8.2.4和8.2.5的要求进行冲击试验。对于 材料标准中有关冲击试验的规定符合上述要求者，应按材料标准进行冲击试验；对于材料标准未作冲击试 验规定或规定不符合上述要求者，应提出冲击试验的附加要求。
8.2.2焊接接头的冲击试验
a） 焊接接头的冲击试验应在焊接工艺评定中进行；
b） 焊接接头冲击试验的试件制备、斌样位置及数量应符合表7的规定；
C）表4所列材料的焊接接头冲击试验应包括焊缝金属和热影响区，但奥氏体不锈钢的焊接接头冲击 试验仅包括焊缝金属。
8.2.3冲击试验方法
a） 冲击试验方法应符合GB/T 229-1994和GBzT 12778-1991的规定；
b） 标准冲击试样为10 mm×10 mm×55 mm夏比缺口冲击试样；
C）若因截面尺寸限制无法制备标准试样时，也可釆用厚度为7.5 mm、5.0mm、2.5mm的小尺寸试 样或尽可能宽的小尺寸试样。小尺寸试样的缺口宽度一般应不小于材料厚夏的80%；
d）试样缺口应沿厚度方向切取。三个试样为一组。
8.2.4冲击试验温度
a） 标准试样的冲击试验温度应不大于最低设计温度；
b） 小尺寸试样的冲击试验温度的降低值应符合表8和表9的规定；
C）降低小尺寸试样的冲击试验温度仅适用于表10中以冲击功作为合格判据的状况，釆用冲击断口 侧向膨胀值作为合格判据的冲击试验温度应符合表11的规定。
8. 2.5合格标准
a） 标准规定的材料最小抗拉强度小于655 MPa的碳钢、合金钢、低温钢以及螺纹直径小于等于 M52的螺栓材料。其冲击试验应符合表10的规定。
b） 螺纹直径大于M52的螺栓材料和奥氏体不锈钢的冲击试样断口侧向膨胀量应符合表11的规 定。
表7焊接接头冲击试验（制作、安装）
|
制备冲击试样的试件 |
试验的覆盖范围 |
试样位置及数量 |
冲击试验进行者 |
|
每一种焊接工艺（WPQ）、 每种焊接材料型号、每 种焊剂.均要进行一套 冲击试验。试样的热处 理状态与完工管道相同 （包括热处理温度、保温 时间、冷却速度） |
试件厚度为T,则可覆 盖的厚度范围为T/2 至 T+6 mm |
焊缝金属（三个一组）： 试样横贯焊缝； 缺口位于焊缝金属并垂直于接头 表面； 试样的一个表面尽可能接近接头 表面。 热影响区（如需要，三个一组）： 缺口根部及其后的断口尽可能多 的位于焊接接头的热影响区； 其余同上 |
制作、安装 |
表8冲击试验温度降低值
|
材料厚度/皿 |
冲击试样缺口宽度/mm |
冲击试验温度降低值∆T/笆 |
|
≥ 10 |
≥ 8 |
0 |
|
< 8 |
△貿 | |
|
< 10 |
≥ 0.8 t C |
0 |
|
< 0.8 t |
∣∆T" -∆T2∣ | |
|
a ∆T1--材料厚度小于10 mm时的温度降低值（按表9）。 b ΔT2— 样缺口宽度小于10mm时的温度降低值（按表9） C t—材料名义厚度，单位为毫米（mm）。 | ||
表9 ∆Tι 和 ∆T2
|
材料厚度或试样缺口宽度/mm |
△ T1、∆T2 /Γ |
|
10（标准试样） |
0 |
|
9 |
0 |
|
8 |
0 |
|
7.5（7.5 Inm试样） |
3 |
|
7 |
4 |
|
6.67（2/3宽试样） |
5 |
|
6 |
8 |
|
5（5 mm试样） |
11 |
|
4 |
17 |
|
3.33（1/3宽试样） |
19 |
|
3 |
22 |
|
2.5 （2.5 mm试样） |
28 |
|
注：可釆用内插法。 |
表10冲击试验的冲击功合格标准（母材、焊缝金属、热影响区）
|
材料类别 |
标准规定最小抗拉强度值ZMPa |
标准试样冲击功a ZJ | |
|
三个试样平均值 |
单个试样最低值 | ||
|
碳钢、合金钢（如＜655 MPa） |
≤ 450 |
18 |
14 |
|
> 450〜515 |
20 |
16 | |
|
> 515〜655 |
27 |
20 | |
|
合金钢螺栓材料（≤M52） |
≥ 655 |
27 |
20 |
|
a釆用小尺寸试样时，冲击功合格标准按试样宽度的比例降低。 | |||
表11冲击试验的侧向膨胀量合格标准（母材、焊缝金属）
|
材料类别 |
最低设计 温度/°C |
冲击试验 温度/C |
侧向 膨胀量a'bZmm |
|
奥氏体不锈钢、铁索体不锈钢、双相不锈钢、＞M52 且σ @655 MPa碳钢和合金钢螺栓材料 |
≥-196 |
最低设计温度 |
0.38 |
|
<-196 |
-196 |
0.46 | |
|
a釆用小尺寸试样时，侧向膨胀墩合格标准与标准试样相同。 b三个试样均应合格。 | |||
9材料标记和质量证明
9.1材料标记
9.1.1材料标记应符合相应标准和合同的规定。
9.1.2标记内容至少应包括制造厂标记以及材料（代号）名称，下列管道组成件的标记还应包括材料炉批号 或代号：
a） GC1级管道用管道组成件；
b） 按本部分要求进行冲击试验的管道组成件；
C）铬钼合金钢（螺栓材料除外）管道组成件；
d） 用于高温条件下的奥氏体不锈钢（H型）管道组成件；
e） 镍及镍合金、钛及钛合金管道组成件。
9.1.3材料应逐件标记，标记应清晰、牢固，公称直径小于或等于DN40的材料可采用标签或其他替代 方法进行标记。
9.2质量证明
a） 材料应具有相应的质量证明文件；
b） 质量证明文件应包括标准以及合同规定的检验和试验结果，且具有可追溯性；
C）未包括检验和试验结果的质量证明文件（合格证）仅限于GC3级管道组成件。
附录A
（规范性附录）
材料牌号和许用应力
A.1表A.1给出了满足本部分要求的材料牌号和许用应力。
A.2表A.2给出了满足本部分要求的螺栓材料牌号和许用应力。
A.3表A.3给出了管子与对焊管件的纵向焊接接头系数（Φw ）。
A.4表A.4给出了铸件质量系数（Φc ）。
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/C 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（C）下的许用应力/MPa |
脚注 | |||||||||||||||
|
ɑb |
OS |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 | ||||||
|
1.铸铁 …… 20 1.1 灰铸铁 GB/T9439 HT200 -10 200 20 20 20 20 (230P) 1 25 GB/T9439 HT250 -10 250 25 25 25 25 (230P) 1 GB/T9439 HT300 -10 300 30 30 30 30 q30C) 1 GB/T9439 HT350 -10 350 35 35 35 35 q30C) 1 1.2球墨铸铁 GB/T1348 QT/400-18 >-20 400 250 50 50 50 50 50 50 50 1 GB/T1348 QT/400-15 >-20 400 250 50 50 50 50 50 50 50 1 1.3可锻铸铁 GB/T9440 KTH300-06 >-20 300 37 37 37 37 37 37 37 1 GB/T9440 KTH300-10 >-20 350 200 43 43 43 43 43 43 43 1 2碳钢 2.1无缝管、焊管(ERW)、管件(无缝管制) 2.1.1无缝管 GB/T8163 10 ≤16 B 335 205 112 112 112 112 110 104 100 73 65 | 56 47 (36 24 15 10) b,d,m GB/T8163 10 >16 B 335 195 112 112 112 112 110 99 95 70 62 | 53 45 (36 24 15 10) b,d,m GB/T9711.1 L210 全部 B 335 210112 112 112 112 112 110 104 100 73 65 | 56 47 (36 24 15 10) b,d,m GB9948 10 ≤16 B 330 205 110 110 110 110 110 104 100 73 65 | 56 47 (36 24 15 10) b,d GB9948 10 >16 B 330 195 110 110 110 110 110 99 95 70 62 | 53 45 (36 24 15 10) b,d GB6479 10 ≤16 B 335 205 112 112 112 112 110 104 100 73 65 | 56 47 (36 24 15 10) b,d GB6479 10 17〜40 B 335 195 112 112 112 112 110 99 95 70 62 | 53 45 (36 24 15 10) b,d GB3087 10 全部 B 335 195 112 112 112 112 110 99 95 70 62 | 53 45 (36 24 15 10) b,d,m GB/T9711.1 L245 全部 B 415 245 138 138 138 138 132 122 116 89 76 | 62 49 (36 24 15 10) b,d,m GB/T8163 20 ≤16 B 410 245 137 137 137 137 132 122 116 89 76 | 62 49 (36 24 15 10) b,d,m GB/T8163 20 >16 B 410 235 137 137 137 137 129 119 114 87 74 | 61 48 (36 24 15 10) b,d,m GB3087 20 V15 B 410 245 137 137 137 137 132 122 116 89 76 | 62 49 (36 24 15 10) b,d,m GB3087 20 ≥15 B 410 225 137 137 137 137 124 114 109 83 71 | 58 46 (36 24 15 10) b,d,m | ||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/P 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | |||||||||||||||
|
ɑb |
ɑs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 | ||||||
|
GB5310 20G 全部 B 410 245 137 137 137 137 132 122 116 89 76 | 62 49 (36 24 15 10) b,d GB5310 20MnG 全部 B 415 240 138 138 138 138 132 122 116 89 76 | 62 49 (36 24 15 10) b,d GB6479 20 ≤16 B 410 245 137 137 137 137 132 122 116 89 76 | 62 49 (36 24 15 10) b,d GB6479 20 >16〜40 B 410 235 137 137 137 137 129 119 114 87 74 | 61 48 (36 24 15 10) b,d GB9948 20 ≤16 B 410 245 137 137 137 137 132 122 116 89 76 | 62 49 (36 24 15 10) b,d GB9948 20 >16〜40 B 410 235 137 137 137 137 129 119 114 87 74 | 61 48 (36 24 15 10) b,d GB/T9711.1 L290 全部 A 415 290 138 138 138 138 | b,h,m GB/T8163 Q345 ≤16 B 490 325 163 163 161 158 151 140 133 101 84 | b,m GB/T8163 Q345 >16 B 490 315 163 163 161 158 151 140 133 101 84 | b,m GB5310 25MnG 全部 B 485 275 161 161 161 158 151 140 133 101 84 | b GB6479 16Mn ≤16 B 490 320 163 163 161 158 151 140 133 101 84 | b GB6479 16Mn 17〜40 B 490 310 163 163 161 158 151 140 133 101 84 | b 2.1.2 焊管(ERW) GB/T3091 Q215A ≤16 A 335 215 103 103 103 103 101 96 92 | a,b,n GB/T9711.1 L210 全部 B 335 210 112 112 112 112 110 104 100 73 65 | 56 47 (36 24 15 10) b,d,m GB/T3091 Q235A ≤16 A 375 235 115 115 115 115 115 109 105 a, b,n GB/T3091 Q235B ≤16 A 375 235 125 125 125 125 125 119 114 b,n GB/T9711.1 L245 全部 B 415 240 138 138 138 138 132 122 116 89 76 | 62 49 (36 24 15 10) b,d,m GB/T9711.1 L290 全部 A 415 290 138 138 138 138 b,m 2.1.3管件(无缝管制) GB/T9711.1,L245 GB/T12459 L245 全部 B 415 245 138 138 138 138 132 122 116 89 76 | 62 49 (36 24 15 10) b,d,m GB/T8163,20 GB/T12459 20 ≤16 B 410 245 137 137 137 137 132 122 116 89 76 | 62 49 (36 24 15 10) b,d,m GB/T8163,20 GB/T12459 20 >16 B 410 235 137 137 137 137 129 119 114 87 74 | 61 48 (36 24 15 10) b,d,m GB3087,20 GB/T12459 20 ≤15 B 410 245 137 137 137 137 132 122 116 89 76 | 62 49 (36 24 15 10) b,d,m GB3087,20 GB/T12459 20 >15 B 410 225 137 137 137 137 124 114 109 83 71 | 58 46 (36 24 15 10) b,d,m GB5310,20G GB/T12459 20G 全部 B 410 245 137 137 137 137 132 122 116 89 76 | 62 49 (36 24 15 10) b,d GB5310,20MnG GB/T12459 20MnG 全部 B 415 240 138 138 138 138 132 122 116 89 76 | 62 49 (36 24 15 10) b,d GB6479,20 GB/T12459 20 ≤16 B 410 245 137 137 137 137 132 122 116 89 76 | 62 49 (36 24 15 10) b,d GB6479,20 GB/T12459 20 >16〜40 B 410 235 137 137 137 137 129 119 114 87 74 | 61 48 (36 24 15 10) b,d | ||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/P 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | |||||||||||||||
|
ɑb |
ɑs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 | ||||||
|
GB9948,20 GB/T12459 20 ≤16 B 410 245 137 137 137 137 132 122 116 89 76 | 62 49 (36 24 15 10) b,d GB9948,20 GB/T 12459 20 >16〜40 B 410 235 137 137 137 137 129 119 114 87 74 | 61 48 (36 24 15 10) b,m GB∕T8163,Q345 GB/T 12459 Q345 ≤16 B 490 325 163 163 161 158 151 140 133 101 84 | b,m GB∕T8163,Q345 GB/T 12459 Q345 >16 B 490 315 163 163 161 158 151 140 133 101 84 | b GB5310,25MnG GB/T12459 25MnG 全部 B 485 275 161 161 161 158 151 140 133 101 84 | b GB6479,16Mn GB/T12459 16Mn ≤16 B 490 320 163 163 161 158 151 140 133 101 84 | b GB6479,16Mn GB/T12459 16Mn 16〜40 B 490 310 163 163 161 158 151 140 133 101 84 | 2.2钢板、板焊管(EFW/SAW)、管件(板焊制) 2.2.1钢板 GB/T700 Q215A ≤16 A 335 215 103 100 96 92 87 83 79 | a,b,n GB/T700 Q215A >16〜40 A 335 205 103 100 96 92 87 83 79 | a,b,n GB/T700 Q235A ≤16 A 375 235 115 110 105 101 96 91 86 | a,b,n GB/T700 Q235A >16〜40 A 375 225 115 110 105 101 96 91 86 | a,b,n GB/T700 Q235B ≤16 A 375 235 125 125 122 119 113 105 100 | b,n GB/T700 Q235B >16〜40 A 375 225 125 125 122 119 113 105 100 | b,n GB6654 20R 6~16 B 400 245 133 133 130 126 121 112 107 88 76 | 62 b GB6654 20R 17~25 B 400 235 133 133 130 126 121 112 107 88 76 | 62 b GB6654 20R 26~36 B 400 225 133 133 130 126 121 112 107 88 76 | 62 b GB713 20g 6~16 B 400 245 133 133 130 126 121 112 107 88 76 | 62 49 (36 24) b,d GB713 20g > 16~25 B 400 235 133 133 130 126 121 112 107 88 76 | 62 49 (36 24) b,d GB713 20g >25~60 B 400 225 133 133 130 126 121 112 107 88 76 | 62 49 (36 24) b,d GB713 16Mng 6~16 A 510 345 170 159 155 150 143 132 127 101 84 | 66 49 (36 24) b,d GB713 16Mng > 16~25 A 490 325 163 159 155 150 143 132 127 101 84 | 66 49 (36 24) b,d GB713 16Mng >25~36 A 470 305 157 157 155 150 143 132 127 101 84 | 66 49 (36 24) b,d GB713 16Mng >36~60 A 470 285 157 157 155 150 143 132 127 101 84 | 66 49 (36 24) b,d GB6654 16MnR 6~16 B 510 345 170 159 155 150 143 132 127 101 84 | 66 b GB6654 16MnR > 16~36 B 490 325 163 159 155 150 143 132 127 101 84 | 66 b GB6654 16MnR >36~60 B 470 305 157 157 155 150 143 132 127 101 84 | 66 b GB713 22MnG >25 A 515 275 172 168 163 158 151 140 133 107 88 | 67 50 (36 24 15 10) b,d | ||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/P 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | |||||||||||||||
|
ɑb |
OS |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 | ||||||
|
2.2.2 板焊管(EFW/SAW) GB∕T700,Q215A GB/T3091 Q215A ≤16 A 335 215 103 100 96 92 87 83 79 ∣ a,b,n GB∕T700,Q215A GB/T3091 Q215A >16〜40 A 335 205 103 100 96 92 87 83 79 ∣ a,b,n GB/T700,Q235A GB/T3091 Q235A ≤16 A 375 235 115 110 105 101 96 91 86 ∣ a,b,n GB/T700,Q235A GB/T3091 Q235A >16〜40 A 375 225 115 110 105 101 96 91 86 ∣ a,b,n GB/T700,Q235B GB/T3091 Q235B ≤16 A 375 235 125 125 122 119 113 105 100 ∣ b,n GB/T700,Q235B GB/T3091 Q235B >16〜40 A 375 225 125 125 122 119 113 105 100 ∣ b,n GB/T9711.1 L245 B 415 245 138 138 138 138 132 122 116 89 76 ∣ 62 49 (36 24 15 10) b,d,m GB6654,20R h 20R 6~16 B 400 245 133 133 130 126 121 112 107 88 76 ∣ 62 49 (36 24) b,d,h GB6654,20R h 20R 17~25 B 400 235 133 133 130 126 121 112 107 88 76 ∣ 62 49 (36 24) b,d,h GB6654,20R h 20R 26~36 B 400 225 133 133 130 126 121 112 107 88 76 ∣ 62 49 (36 24) b,d,h GB713,20g h 20g ≤16 B 400 245 133 133 130 126 121 112 107 88 76 ∣ 62 49 (36 24 15 10) b,d,h GB713,20g h 20g >16〜25 B 400 235 133 133 130 126 121 112 107 88 76 ∣ 62 49 (36 24 15 10) b,d,h GB713,20g h 20g >25〜60 B 400 225 133 133 130 126 121 112 107 88 76 ∣ 62 49 (36 24 15 10) b,d,h GB713,16Mng h 16Mng 6~16 A 510 345 170 159 155 150 143 132 127 101 84 ∣ 66 49 (36 24 15 10) b,d,h GB713,16Mng h 16Mng > 17~25 A 490 325 163 159 155 150 143 132 127 101 84 ∣ 66 49 (36 24 15 10) b,d,h GB713,16Mng h 16Mng >26~36 A 470 305 157 157 155 150 143 132 127 101 84 ∣ 66 49 (36 24 15 10) b,d,h GB713,16Mng h 16Mng >36~60 A 470 285 157 157 155 150 143 132 127 101 84 ∣ 66 49 (36 24 15 10) b,d,h GB6654, 16MnR h 16MnR 6~16 B 510 345 170 159 155 150 143 132 127 101 84 ∣ 66 49 (36 24) b,d,h GB6654, 16MnR h 16MnR >16~36 B 490 325 163 159 155 150 143 132 127 101 84 ∣ 66 49 (36 24) b,d,h GB6654, 16MnR h 16MnR >36~60 B 470 305 157 157 155 150 143 132 127 101 84 ∣ 66 49 (36 24) b,d,h GB713,22Mng h 22Mng >25 A 515 275 172 168 163 158 151 140 133 107 88 ∣ 67 50 36 24 15 10 b,d,h GB/T9711.1 L290 A 415 290 138 138 138 138 ∣ 2.2.3管件(板焊制) GB/T700,Q235A GB/T 13401 Q235A ≤16 A 375 235 115 110 105 101 96 91 86 ∣ a,b,n GB/T700,Q235A GB/T 13401 Q235A >16〜40 A 375 225 115 110 105 101 96 91 86 ∣ a,b,n GB/T700,Q235B GB/T 13401 Q235B ≤16 A 375 235 125 125 122 119 113 105 100 ∣ b,n GB/T700,Q235B GB/T 13401 Q235B >16〜40 A 375 225 125 125 122 119 113 105 100 ∣ b,n | ||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/P 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | |||||||||||||||
|
ɑb |
ɑs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 | ||||||
|
GB6654,20R GB/T13401 20R 6~16 B 400 245 133 133 130 126 121 112 107 88 76 | 62 49 (36 24 15 10) b,d GB6654,20R GB/T 13401 20R 17~25 B 400 235 133 133 130 126 121 112 107 88 76 | 62 48 (36 24 15 10) b,d GB6654,20R GB/T 13401 20R 26~36 B 400 225 133 133 130 126 121 112 107 88 76 | 62 46 (36 24 15 10) b,d GB713, 20g GB/T13401 20g ≤16 B 400 245 133 133 130 126 121 112 107 88 76 | 62 49 (36 24 15 10) b,d GB713, 20g GB/T13401 20g >16 〜25 B 400 235 133 133 130 126 121 112 115 87 74 61 48 (36 24 15 10) b,d GB713, 20g GB/T13401 20g >25 〜60 B 400 225 133 133 130 126 121 112 110 83 71 55 46 (36 24 15 10) b,d GB713, 16Mng GB/T 13401 16Mng 6~16 A 510 345 170 159 155 150 143 132 127 101 84 b GB713, 16Mng GB/T13401 16Mng >17~25 A 490 325 163 159 155 150 143 132 127 101 84 b GB713, 16Mng GB/T13401 16Mng >26~36 A 470 305 157 157 155 150 143 132 127 101 84 | b GB713, 16Mng GB/T13401 16Mng >36~60 A 470 285 157 157 155 150 143 132 127 101 84 | b GB6654, 16MnR GB/T 13401 16MnR 6~16 B 510 345 170 159 155 150 143 132 127 101 84 | b GB6654, 16MnR GB/T13401 16MnR >16~36 B 490 325 163 159 155 150 143 132 127 101 84 | b GB6654, 16MnR GB/T13401 16MnR >36~60 B 470 305 157 157 155 150 143 132 127 101 84 | b 2.3锻件 JB4726 20 ≤200 >一20 390 215 130 126 122 119 113 105 100 89 76 | 62 49 (36 24 15 10) b,d JB4726 16Mn ≤300 >-20 450 275 150 150 146 142 135 126 120 101 84 | 67 50 (36 24 15 10) b,d 2.4铸件 GB/T 12229 WCA >-20 415 205 138 126 122 119 113 105 100 89 76 | 62 48 b GB/T 12229 WCB >-20 480 250 160 150 146 142 135 126 120 101 84 | 67 50 (36 24 15 10) b,d GB/T 12229 WCC >-20 485 275 161 161 161 158 151 140 133 101 84 | 67 50 (36 24) b,d 3低温钢 3.1低温无缝管、低温管件(无缝管制) 3.1.1低温无缝管 GB6479 10 ≤16 -30 335 205 112 112 112 112 110 104 100 k GB6479 10 17〜40 -30 335 195 110 110 110 110 110 104 100 k GB6479 20 ≤16 -20 410 245 137 137 137 137 132 122 116 k GB6479 20 17〜40 -20 410 235 137 137 137 137 129 119 114 k GB6479 16Mn ≤16 - 40 490 320 163 163 161 158 151 140 133 k GB6479 16Mn 17 〜40 - 40 490 310 163 163 161 158 151 140 133 k | ||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/P 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | |||||||||||||||
|
ɑb |
ɑs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 | ||||||
|
GB/T18984 10MnDG 一 -46 400 240 133 133 133 133 132 122 116 GB/T18984 16MnDG ≤16 - 46 490 325 163 163 161 158 151 140 133 GB/T18984 16MnDG >16 - 46 490 315 163 163 161 158 151 140 133 GB/T18984 06Ni3MoDG - -101 445 0 152 135 135 129 124 118 111 3.1.2低温管件（无缝管制） GB6479, 10 GB/T12459 10 ≤16 -30 335 205 112 112 112 112 110 104 100 k GB6479, 10 GB/T12459 10 17〜40 -30 335 195 110 110 110 110 110 104 100 k GB6479, 20 GB/T12459 20 ≤16 -20 410 245 137 137 137 137 132 122 116 k GB6479, 20 GB/T12459 20 17〜40 -20 410 235 137 137 137 137 129 119 114 k GB6479, 16Mn GB/T12459 16mn ≤16 - 40 490 320 163 163 161 158 151 140 133 k GB6479, 16Mn GB/T12459 16Mn 17〜40 - 40 490 310 163 163 161 158 151 140 133 k GB/T18984, 10MnDG GB/T12459 10MnDG - -46 400 240 133 133 133 133 132 122 116 GB/T18984, 16MnDG GB/T12459 16MnDG ≤16 - 46 490 325 163 163 161 158 151 140 133 GB/T18984, 16MnDG GB/T12459 16MnDG >16 - 46 490 315 163 163 161 158 151 140 133 GB/T18984,06Ni3MoDG GB/T12459 06Ni3MoDG - -101 455 250 152 135 135 129 124 118 111 3.2低温钢板、板焊管（EFW/SAW）、管件（板焊制） 3.2.1低温钢板 GB6654 20R 6~36 -20 400 245~225 133 133 130 126 121 112 107 k GB6654 16MnR 6~16 -20 510 345 170 159 155 150 143 132 127 k GB6654 16MnR >16~36 -20 490 325 163 159 155 150 143 132 127 k GB3531 16MnDR 6~16 - 40 490 315 163 163 163 161 160 153 143 GB3531 16MnDR >16~36 -40 470 295 157 157 157 149 148 139 133 GB3531 16MnDR >36~60 -30 450 275 150 150 150 150 148 139 133 GB3531 09MnNiDR 6~16 -70 440 300 147 147 147 147 148 139 133 GB3531 09MnNiDR >16~36 - 70 430 280 143 143 134 143 143 139 133 | ||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/笆 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | |||||||||||||||
|
ɑb |
σs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 | ||||||
|
3.2.2 板焊管（EFW/SAW） GB6654, 20R h 20R 6〜36 -20 400 245~225 133 133 130 126 121 112 107 h,k GB6654, 16MnR h 16MnR 6~16 -20 510 345 170 159 155 150 143 132 127 h,k GB6654, 16MnR h 16MnR >16-36 -20 490 325 163 159 155 150 143 132 127 h,k GB3531, 16MnDR h 16MnDR 6~16 - 40 490 315 163 163 163 161 160 153 143 h GB3531, 16MnDR h 16MnDR >16-36 -40 470 295 157 157 157 149 148 139 133 h GB3531, 16MnDR h 16MnDR >36-60 -30 450 275 150 150 150 150 148 139 133 h GB3531, 09MnNiDR h 09MnNiDR 6~16 -70 440 300 147 147 147 147 148 139 133 h GB3531, 09MnNiDR h 09MnNiDR >16-36 - 70 430 280 143 143 134 143 143 139 133 h 3.2.3管件（板焊制） GB6654, 20R GB/T13401 20R 6~36 -20 400 245-225 133 133 130 126 121 112 107 k GB6654, 16MnR GB/T13401 16MnR 6-16 -20 510 345 170 159 155 150 143 132 127 k GB6654, 16MnR GB/T13401 16MnR >16-36 -20 490 325 163 159 155 150 143 132 127 k GB3531, 16MnDR GB/T13401 16MnDR 6-16 - 40 490 315 163 163 163 161 160 153 143 GB3531, 16MnDR GB/T13401 16MnDR >16-36 -40 470 295 157 157 157 149 148 139 133 GB3531, 16MnDR GB/T13401 16MnDR >36-60 -30 450 275 150 150 150 150 148 139 133 GB3531, 09MnNiDR GB/T13401 09MnNiDR 6-16 -70 440 300 147 147 147 147 148 139 133 GB3531, 09MnNiDR GB/T13401 09MnNiDR >16-36 - 70 430 280 143 143 134 143 143 139 133 3.3锻件 JB4727 16MnD ≤300 -40 450 275 150 150 146 142 135 126 120 JB4727 09MnNiD ≤300 -70 420 260 140 140 140 140 135 126 120 3.4铸件 JB/T7248 LCB -46 450 240 150 146 143 138 132 122 117 JB/T7248 LC3 -101 485 275 161 161 161 158 151 | ||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/P 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（C）下的许用应力/MPa |
脚注 | ||||||||||||||||||
|
ɑb |
σs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
625 |
650 | ||||||
|
4合金钢 4.1无缝管、管件(无缝管制) 4.1.1无缝管 GB6479 15CrMo ≤16 >一20 440 235 147 128 124 121 119 116 111 105 104 100 91 82 63 42 (27 18 12 8) d GB6479 15CrMo >16~40 >一20 440 225 147 128 124 121 119 116 111 105 104 100 91 82 63 42 (27 18 12 8) d GB5310 15CrMoG 全部 >一20 440 235 147 128 124 121 119 116 111 105 104 100 91 82 63 42 (27 18 12 8) d GB9948 15CrMo ≤16 >一20 440 235 147 128 124 121 119 116 111 105 104 100 91 82 63 42 (27 18 12 8) d GB9948 15CrMo >16~40 >一20 440 225 147 128 124 121 119 116 111 105 104 100 91 82 63 42 (27 18 12 8) d GB5310 12Cr2Mo ≤16 >一20 450 280 150 150 150 150 149 148 146 143 140 136 113 92 65 46 31 (20 13 8) d GB5310 12Cr2Mo >16~40 >一20 450 270 150 150 147 145 144 143 141 138 135 132 109 92 65 46 31 (20 13 8) d GB5310 12Cr2Mo >40 >-20 450 260 150 150 142 139 138 138 136 133 130 127 105 92 65 46 31 (20 13 8) d GB6479 12Cr2Mo ≤16 >-20 450 280 150 150 150 150 149 148 146 143 140 136 113 92 65 46 31 (20 13 8) d GB6479 12Cr2Mo >16 >-20 450 270 150 150 147 145 144 143 141 138 135 132 109 92 65 46 31 (20 13 8) d GB6479 10MoWVNb ≤16 >-20 470 295 157 157 157 156 153 147 141 135 130 126 121 97 P GB6479 10MoWVNb >16 >-20 470 285 157 157 156 150 147 141 135 129 124 119 111 97 P GB6479 1CrMo ≤16 >-20 390 195 130 118 114 113 112 110 108 87 83 80 73 62 47 35 26 18 12 7 GB6479 1CrMo >16 >-20 390 185 130 112 108 107 106 105 103 82 79 76 69 62 47 35 26 18 12 7 GB9948 1CrMo ≤16 >-20 390 195 130 118 114 113 112 110 108 87 83 80 73 62 47 35 26 18 12 7 GB9948 1CrMo >16 >-20 390 185 130 112 108 107 106 105 103 82 79 76 69 62 47 35 26 18 12 7 4.1.2管件(无缝管制) GB6479, 15CrMo GB/T12459 15CrMo >-20 440 225 147 128 124 121 119 116 111 105 104 100 91 82 63 42 (27 18 12 8) d GB5310, 15CrMoG GB/T12459 15CrMoG >-20 440 225 147 128 124 121 119 116 111 105 104 100 91 82 63 42 (27 18 12 8) d GB9948, 15CrMo GB/T12459 15CrMo >-20 440 225 147 128 124 121 119 116 111 105 104 100 91 82 63 42 (27 18 12 8) d GB5310, 12Cr2Mo GB/T12459 12Cr2Mo >-20 450 270 150 150 147 145 144 143 141 138 135 132 109 92 65 46 31 (20 13 8) d GB6479, 12Cr2Mo GB/T12459 12Cr2Mo >-20 450 270 150 150 147 145 144 143 141 138 135 132 109 92 65 46 31 (20 13 8) d | |||||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/P 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | ||||||||||||||||||
|
ɑb |
ɑs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
625 |
650 | ||||||
|
GB6479, 10MoWVNb GB/T12459 10MoWVNb >一20 470 285 157 157 156 150 147 141 135 129 124 119 111 97 P GB6479, 1Cr5Mo GB/T12459 1Cr5Mo >-20 390 185 130 112 108 107 106 105 103 82 79 76 69 62 47 35 26 18 12 7 GB9948, 1Cr5Mo GB/T12459 1Cr5Mo >-20 390 185 130 112 4.2合金钢板、板焊管(EFW)、管件(板焊制) 4.2.1合金钢板 GB6654 15CrMoR 6~60 >-20 450 295 150 150 150 150 150 146 141 136 133 129 125 94 63 42 (27 18 12 8) d GB150 14Cr1MoR 16~120 >-20 515 310 172 172 172 172 168 164 159 153 149 146 107 75 53 37 (26 18 12 8) d GB150 12Cr2Mo1R 6~150 >-20 515 310 172 172 169 166 165 164 162 158 155 151 125 92 65 46 31 (20 13 8) d 4.2.2 板焊管(EFW) GB6654, 15CrMoR h 15CrMoR 6~60 >-20 450 295 150 150 150 150 150 146 141 136 133 129 125 94 63 42 (27 18 12 8) d,h GB6654, 14Cr1MoR h 14Cr1MoR 16~120 >-20 515 310 172 172 172 172 168 164 159 153 149 146 107 75 53 37 (26 18 12 8) d,h GB150, 12Cr2Mo1R h 12Cr2Mo1R 6~150 >-20 515 310 172 172 169 166 165 164 162 158 155 151 125 92 65 46 31 (20 13 8) d,h 4.2.3管件(板焊制) GB6654, 15CrMoR GB/T13401 15CrMoR >-20 450 295 150 150 150 150 150 146 141 136 133 129 125 94 63 42 (27 18 12 8) d GB150, 14Cr1MoR GB/T13401 14Cr1MoR >-20 515 310 172 172 172 172 168 164 159 153 149 146 107 75 53 37 (26 18 12 8) d GB150, 12Cr2Mo1R GB/T13401 12Cr2Mo1R >-20 515 310 172 172 169 166 165 164 162 158 155 151 125 92 65 46 31 (20 13 8) d 4.3合金钢锻件 JB4726 15CrMo ≤300 >-20 440 275 147 147 147 147 147 146 141 136 133 129 125 94 63 42 (27 18 12 8) d JB4726 14Cr1Mo ≤300 >-20 490 290 163 163 161 156 151 146 141 136 133 129 103 75 53 37 (26 18 12 8) d JB4726 12Cr2Mo1 ≤300 >-20 510 310 170 170 169 166 165 164 162 158 155 151 125 92 65 46 31 (20 13 8) d JB4726 1Cr5Mo >-20 590 390 197 193 189 187 186 184 179 128 124 104 81 62 47 35 26 18 12 7 4.4合金钢铸件 GB/T16253 ZG15CrMoG >-20 490 290 163 163 161 156 151 146 141 136 133 129 107 84 61 41 (28 19 16 9) d GB/T16253 ZG12Cr2Mo1G >-20 510 280 170 160 159 155 155 154 153 148 145 138 122 92 65 46 31 (20 13 8) d GB/T16253 ZG16Cr5MoG > -20 630 420 210 205 201 199 198 196 191 136 132 104 81 62 47 35 26 18 12 7 | |||||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/P 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | ||||||||||||||||||||||||
|
ɑb |
ɑs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
625 |
650 |
675 |
700 |
725 |
750 |
775 |
800 | ||||||
|
5不锈钢 5.1不锈钢无缝管、焊管(EFW，无填充金属)、管件(无缝管及焊管制) 5.2.1不锈钢无缝管 GB/T14976 0Cr18Ni10Ti -253 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 92 60 44 33 25 18 13 9 6 4 3 b,c (321) GB/T14976 0Cr18Ni10Ti -196 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 98 75 59 46 37 29 23 18 15 12 9 b,c,f (321H) GB/T14976 00Cr19Ni10 -253 480 175 115 115 115 109 103 98 94 92 90∣ 88 84 73 61 I 49 41 33 27 22 18 15 12 9 7 7 b,c (304L) GB/T14976 00Cr17Ni14Mo2 -253 480 175 115 115 115 107 101 95 90 87 86∣ 84 82 80 78∣ 76 73 68 58 44 33 25 19 14 11 8 b,c (316L) GB/T14976 0Cr18Ni9 -253 520 205 138 138 138 130 122 115 111 107 105 103 101 100 97 I 90 78 63 51 41 33 27 21 17 14 11 b,c,f (304/304H) GB5310 1Cr18Ni9 -196 520 205 138 138 138 130 122 115 111 107 105 103 101 100 97 I 90 78 63 51 41 33 27 21 17 14 11 b,c,f (304H) GB9948 1Cr18Ni9 -196 520 205 138 138 138 130 122 115 111 107 105 103 101 100 97 I 90 78 63 51 41 33 27 21 17 14 11 b,c,f (304H) GB/T14976 0Cr17Ni12Mo2 -253 520 205 138 138 138 133 125 119 114 111 110 108 107 106 106∣ 103 95 81 65 51 39 30 23 19 14 11 b,c,f (316/316H) GB/T14976 0Cr18Ni11Nb -253 520 205 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 107 77 58 40 30 23 16 12 9 7 6 b,c (347) GB5310 1Cr19Ni11Nb -196 520 205 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 121 111 92 70 54 42 32 24 19 15 11 b,c,f (347H) GB9948 1Cr19Ni11Nb -196 520 205 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 121 111 92 70 54 42 32 24 19 15 11 b,c,f (347H) GB/T14976 0Cr23Ni13 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 79 I 66 54 42 33 26 20 16 13 10 7 6 b,c,f (309S) GB/T14976 0Cr25Ni20 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 81 I 64 44 32 24 17 11 6 4 3 2 2 b,c (310S) | |||||||||||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/笆 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | ||||||||||||||||||||||||
|
ɑb |
ɑs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
625 |
650 |
675 |
700 |
725 |
750 |
775 |
800 | ||||||
|
GB/T14976 0Cr25Ni20 一 196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 81 I 72 65 57 49 41 34 25 18 13 9 7 b,c,f (310H) 5.1.2焊管(EFW，无填充金属) GB/T12771 0Cr18Ni10Ti -253 520 210 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 92 60 44 33 25 18 13 9 6 4 3 b,c (321) HG/t20537.3 0Cr18Ni10Ti -253 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 92 60 44 33 25 18 13 9 6 4 3 b,c (321) GB/T12771 0Cr18Ni10Ti -196 520 210 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 98 75 59 46 37 29 23 18 15 12 9 b,c,f (321H) HG/t20537.3 0Cr18Ni10Ti -196 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 98 75 59 46 37 29 23 18 15 12 9 b,c,f (321H) GB/T12771 00Cr19Ni10 -253 480 180 115 115 115 109 103 98 94 92 90∣ 88 84 73 61 ∣ 49 41 33 27 22 18 15 12 9 7 7 b,c (304L) HG/t20537.3 00Cr19Ni10 -253 480 175 115 115 115 109 103 98 94 92 90∣ 88 84 73 61 ∣ 49 41 33 27 22 18 15 12 9 7 7 b,c (304L) GB/T12771 00Cr17Ni14Mo2 -253 480 180 115 115 115 107 101 95 90 87 86∣ 84 82 80 78∣ 76 73 68 58 44 33 25 19 14 11 8 b,c (316L) HG/t20537.3 00Cr17Ni14Mo2 -253 480 175 115 115 115 107 101 95 90 87 86∣ 84 82 80 78∣ 76 73 68 58 44 33 25 19 14 11 8 b,c (316L) GB/T12771 0Cr18Ni9 -253 520 210 138 138 138 130 122 115 111 107 105 103 101 100 97 I 90 78 63 51 41 33 27 21 17 14 11 b,c,f (304/304H) HG/t20537.3 0Cr18Ni9 -253 520 205 138 138 138 130 122 115 111 107 105 103 101 100 97 I 90 78 63 51 41 33 27 21 17 14 11 b,c,f (304/304H) GB/T12771 0Cr17Ni14Mo2 -253 520 210 138 138 138 133 125 119 114 111 110 108 107 106 106∣ 103 95 81 65 51 39 30 23 19 14 11 b,c,f (316/316H) HG/t20537.3 0Cr17Ni14Mo2 -253 520 205 138 138 138 133 125 119 114 111 110 108 107 106 106∣ 103 95 81 65 51 39 30 23 19 14 11 b,c,f (316/316H) GB/T12771 0Cr18Ni11Nb -253 520 210 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 107 77 58 40 30 23 16 12 9 7 6 b,c _____________________________(347)______________________________________________________________________________________________________________________________________________________________________________________________________ | |||||||||||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/笆 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | ||||||||||||||||||||||||
|
ɑb |
ɑs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
625 |
650 |
675 |
700 |
725 |
750 |
775 |
800 | ||||||
|
GB/T12771 0Cr18Ni11Nb 一253 520 210 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 121 111 92 70 54 42 32 24 19 15 11 b,c,f (347H) GB/T12771 0Cr23Ni13 一196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 79 | 66 54 42 33 26 20 16 13 10 7 6 b,c,f (309S) GB/T12771 0Cr25Ni20 -196 520 210 138 138 堡 138 138 134 129 124 121 104 97 90 81 | 64 44 32 24 17 11 6 4 3 2 2 b,c (310S) GB/T12771 0Cr25Ni20 -196 520 210 138 138 堡 138 138 134 129 124 121 104 97 90 81 | 72 65 57 49 41 34 25 18 13 9 7 b,c,f (310H) 5.1.3管件(无缝管及焊管制)q GB/T12459 0Cr18Ni10Ti -253 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112 ∣ 92 60 44 33 25 18 13 9 6 4 3 b,c (321) GB/T12459 0Cr18Ni10Ti -196 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112 ∣ 98 75 59 46 37 29 23 18 15 12 9 b,c,f (321H) GB/T12459 00Cr19Ni10 -253 480 175 115 115 115 109 103 98 94 92 90∣ 88 84 73 61 | 49 41 33 27 22 18 15 12 9 7 7 b,c (304L) GB/T12459 00Cr17Ni14Mo2 -253 480 175 115 115 115 107 101 95 90 87 86∣ 84 82 80 78∣ 76 73 68 58 44 33 25 19 14 11 8 b,c (316L) GB/T12459 0Cr18Ni9 -253 520 205 138 138 138 130 122 115 111 107 105 103 101 100 97 | 90 78 63 51 41 33 27 21 17 14 11 b,c,f (304/304H) GB/T12459 1Cr18Ni9 -196 520 205 138 138 138 130 122 115 111 107 105 103 101 100 97 | 90 78 63 51 41 33 27 21 17 14 11 b,c,f (304H) GB/T12459 0Cr17Ni12Mo2 -196 520 205 138 138 138 133 125 119 114 111 110 108 107 106 106∣ 103 95 81 65 51 39 30 23 19 14 11 b,c,f (316/316H) GB/T12459 0Cr18Ni11Nb -253 520 205 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 107 77 58 40 30 23 16 12 9 7 6 b,c (347) GB/T12459 1Cr19Ni11Nb -196 520 205 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 121 111 92 70 54 42 32 24 19 15 11 b,c,f (347H) GB/T12459 0Cr23Ni13 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 79 | 66 54 42 33 26 20 16 13 10 7 6 b,c,f (309S) | |||||||||||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/P 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | ||||||||||||||||||||||||
|
ɑb |
ɑs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
625 |
650 |
675 |
700 |
725 |
750 |
775 |
800 | ||||||
|
GB/T12459 0Cr25Ni20 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 81 I 64 44 32 24 17 11 6 4 3 2 2 b,c (310S) GB/T12459 0Cr25Ni20 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 81 | 72 65 57 49 41 34 25 18 13 9 7 b,c,f (310H) 5.2不锈钢板、板焊管(EFW)、管件(板焊制) 5.2.1不锈钢板 GB/T4237 0Cr18Ni10Ti -253 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 92 60 44 33 25 18 13 9 6 4 3 b,c (321) GB/T4237 0Cr18Ni10Ti -196 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 98 75 59 46 37 29 23 18 15 12 9 b,c,f (321H) GB/T4237 00Cr19Ni10 -253 480 177 115 115 115 108 103 98 94 92 90∣ 88 84 73 61 | 49 41 33 27 22 18 15 12 9 7 7 b,c (304L) GB/T4237 00Cr17Ni14Mo2 -253 480 177 115 115 115 107 101 95 90 87 86∣ 84 82 80 78∣ 76 73 68 58 44 33 25 19 14 11 8 b,c (316L) GB/T4237 0Cr18Ni9 -253 520 205 138 138 138 130 122 115 111 107 105 103 101 100 97 I 90 78 63 51 41 33 27 21 17 14 11 b,c,f (304/304H) GB/T4237 0Cr17Ni12Mo2 -253 520 205 138 138 138 133 125 119 114 111 110 108 107 106 106∣ 103 95 81 65 51 39 30 23 19 14 11 b,c,f (316/316H) GB/T4237 0Cr18Ni11Nb -253 520 205 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 107 77 58 40 30 23 16 12 9 7 6 b,c (347) GB/T4237 0Cr19Ni11Nb -196 520 205 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 121 111 92 70 54 42 3 5 25 19 15 11 b,c,f (347H) GB/T4237 0Cr23Ni13 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 79 | 66 54 42 33 26 20 16 13 10 7 6 b,c,f (309S) GB/T4237 0Cr25Ni20 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 81 I 64 44 32 24 17 11 6 4 3 2 2 b,c (310S) GB/T4237 0Cr25Ni20 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 81 | 72 65 57 49 41 34 25 18 13 9 7 b,c,f (310H) | |||||||||||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/笆 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | ||||||||||||||||||||||||
|
ɑb |
OS |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
625 |
650 |
675 |
700 |
725 |
750 |
775 |
800 | ||||||
|
5.2.2 板焊管(EFW) GB/T4237 HG/T20537.4 0Cr18Ni10Ti -253 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 92 60 44 33 25 18 13 9 6 4 3 b,c 0Cr18Ni10Ti (321) GB/T4237 HG/T20537.4 0Cr18Ni10Ti -196 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 98 75 59 46 37 29 23 18 15 12 9 b,c,f 0Cr18Ni10Ti (321H) GB/T4237 HG/T20537.4 00Cr19Ni10 -253 480 177 115 115 115 108 103 98 94 92 90∣ 88 84 73 61 | 49 41 33 27 22 18 15 12 9 7 7 b,c 00Cr19Ni10 (304L) GB/T4237 HG/T20537.4 00Cr17Ni14Mo2 -253 480 177 115 115 115 107 101 95 90 87 86∣ 84 82 80 78∣ 76 73 68 58 44 33 25 19 14 11 8 b,c 00Cr17Ni14Mo2 (316L) GB/T4237 HG/T20537.4 0Cr18Ni9 -253 520 205 138 138 138 130 122 115 111 107 105 103 101 100 97 | 90 78 63 51 41 33 27 21 17 14 11 b,c,f 0Cr18Ni10 (304/304H) GB/T4237 HG/T20537.4 0Cr17Ni12Mo2 -253 520 205 138 138 138 133 125 119 114 111 110 108 107 106 106∣ 103 95 81 65 51 39 30 23 19 14 11 b,c,f 0Cr17Ni12Mo2 (316/316H) GB/T4237 HG/T20537.4 0Cr18Ni11Nb -253 520 205 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 107 77 58 40 30 23 16 12 9 7 6 b,c 0Cr18Ni11Nb (347) GB/T4237 HG/T20537.4 0Cr19Ni11Nb -196 520 205 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 121 111 92 70 54 42 35 25 19 15 11 b,c,f 0Cr19Ni11Nb (347H) GB/T4237 HG/T20537.4 0Cr23Ni13 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 79 | 66 54 42 33 26 20 16 13 10 7 6 b,c,f 0Cr23Ni13 (309S) GB/T4237 HG/T20537.4 0Cr25Ni20 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 81 | 64 44 32 24 17 11 6 4 3 2 2 b,c 0Cr25Ni20 (310S) GB/T4237 HG/T20537.4 0Cr25Ni20 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 81 | 72 65 57 49 41 34 25 18 13 9 7 b,c,f 0Cr25Ni20 (310H) 5.2.3管件(板焊制) GB/T4237 GB/T13401 0Cr18Ni10Ti -253 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 92 60 44 33 25 18 13 9 6 4 3 b,c 0Cr18Ni10Ti (321) GB/T4237 GB/T13401 0Cr18Ni10Ti -196 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 98 75 59 46 37 29 23 18 15 12 9 b,c,f 0Cr18Ni10Ti (321H) | |||||||||||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/P 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（C）下的许用应力/MPa |
脚注 | ||||||||||||||||||||||||
|
ɑb |
σs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
625 |
650 |
675 |
700 |
725 |
750 |
775 |
800 | ||||||
|
GB/T4237 GB/T13401 00Cr19Ni10 一253 480 177 115 115 115 108 103 98 94 92 90∣ 88 84 73 61 | 49 41 33 27 22 18 15 12 9 7 7 b,c 00Cr19Ni10 (304L) GB/T4237 GB/T13401 00Cr17Ni14Mo2 -253 480 177 115 115 115 107 101 95 90 87 86∣ 84 82 80 78∣ 76 73 68 58 44 33 25 19 14 11 8 b,c 00Cr17Ni14Mo2 (316L) GB/T4237 GB/T 13401 0Cr18Ni9 -253 520 205 138 138 138 130 122 115 111 107 105 103 101 100 97 | 90 78 63 51 41 33 27 21 17 14 11 b,c,f 0Cr18Ni10 (304/304H) GB/T4237 GB/T 13401 0Cr17Ni12Mo2 -253 520 205 138 138 138 133 125 119 114 111 110 108 107 106 106∣ 103 95 81 65 51 39 30 23 19 14 11 b,c,f 0Cr17Ni12Mo2 (316/316H) GB/T4237 GB/T 13401 0Cr18Ni11Nb -253 520 205 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 107 77 58 40 30 23 16 12 9 7 6 b,c 0Cr18Ni11Nb (347) GB/T4237 GB/T 13401 0Cr19Ni11Nb -196 520 205 138 138 138 138 137 134 130 128 127 126 125 125 124∣ 121 111 92 70 54 42 35 25 19 15 11 b,c,f 0Cr19Ni11Nb (347H) GB/T4237 GB/T 13401 0Cr23Ni13 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 79 | 66 54 42 33 26 20 16 13 10 7 6 b,c,f 0Cr23Ni13 (309S) GB/T4237 GB/T 13401 0Cr25Ni20 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 81 | 64 44 32 24 17 11 6 4 3 2 2 b,c 0Cr25Ni20 (310S) GB/T4237 GB/T 13401 0Cr25Ni20 -196 520 205 138 138 138 138 138 134 129 124 121 104 97 90 81 | 72 65 57 49 41 34 25 18 13 9 7 b,c,f 0Cr25Ni20 (310H) 5.3不锈钢锻件 JB4728 0Cr18Ni10Ti ≤100 -253 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 92 60 44 33 25 18 13 9 6 4 3 b,c (321) JB4728 0Cr18Ni10Ti >100~200 -253 490 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 92 60 44 33 25 18 13 9 6 4 3 b,c (321) JB4728 0Cr18Ni10Ti ≤100 - 196 520 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 98 75 59 46 37 29 23 18 15 12 9 b,c,f (321H) JB4728 0Cr18Ni10Ti >100~200 - 196 490 205 138 138 138 138 134 128 123 119 117 115 115 114 112∣ 98 75 59 46 37 29 23 18 15 12 9 b,c,f (321H) | |||||||||||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/P 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（C）下的许用应力/MPa |
脚注 | ||||||||||||||||||||||||
|
ɑb |
σs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
625 |
650 |
675 |
700 |
725 |
750 |
775 |
800 | ||||||
|
JB4728 00Cr19Ni10 ≤1 00 一253 480 175 115 115 115 109 103 98 94 92 90∣ 88 84 73 61 | 49 41 33 27 22 18 15 12 9 7 7 b,c (304L) JB4728 00Cr19Ni10 >100〜200 -253 450 175 115 115 115 109 103 98 94 92 90∣ 88 84 73 61 | 49 41 33 27 22 18 15 12 9 7 7 b,c (304L) JB4728 00Cr17Ni14Mo2 ≤100 -253 480 175 115 115 115 107 101 95 90 87 86∣ 84 82 80 78∣ 76 73 68 58 44 33 25 19 14 11 8 b,c (316L) JB4728 00Cr17Ni14Mo2 >100~200 -253 450 175 115 115 115 107 101 95 90 87 86∣ 84 82 80 78∣ 76 73 68 58 44 33 25 19 14 11 8 b,c (316L) JB4728 0Cr18Ni9 ≤ 100 -253 520 205 138 138 138 130 122 115 111 107 105 103 101 100 97 ∣ 90 78 63 51 41 33 27 21 17 14 11 b,c,f (304/304H) JB4728 0Cr18Ni9 >100~200 -253 490 205 138 138 138 130 122 115 111 107 105 103 101 100 97 ∣ 90 78 63 51 41 33 27 21 17 14 11 b,c,f (304/304H) JB4728 0Cr17Ni12Mo2 ≤100 -253 520 205 138 138 138 133 125 119 114 111 110 108 107 106 106∣ 103 95 81 65 51 39 30 23 19 14 11 b,c,f (316/316H) JB4728 0Cr17Ni12Mo2 >100~200 -253 490 205 138 138 138 133 125 119 114 111 110 108 107 106 106∣ 103 95 81 65 51 39 30 23 19 14 11 b,c,f (316/316H) 5.4不锈钢铸件 GB/T12230 CF3 -253 485 206 138 138 136 122 115 109 105 103 101∣ b,c GB/T12230 CF3M -253 485 206 138 124 120 115 111 107 103 99 97 | 92 b,c GB/T 12230 CF8 -253 485 206 138 138 138 130 122 115 111 107 104∣ 100 98 97 90 | 76 61 49 40 33 27 23 20 17 15 13 b,c,f GB/T12230 CF8M -253 485 206 138 138 138 134 126 120 114 108 108∣ 102 100 98 93 | 86 74 62 54 46 37 2 9 22 18 15 12 b,c,f GB/T 12230 CF8C -196 485 206 138 138 138 133 129 128 127 125 125∣ 125 125 125 124∣ 121 111 92 70 54 3 8 3 1 24 19 15 11 b,c,f | |||||||||||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
状态或厚 度/mm |
最低使 用温度 /r |
标准规定最 小强度值 /MPa |
在下列温度（C）下的许用应力/MPa |
脚注 | ||||||||||||||||||||||||||||
|
ɑb |
ɑs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
625 |
650 |
675 |
700 |
725 |
750 |
775 |
800 |
825 |
850 |
875 |
900 | ||||||
|
6镍及镍合金 6.1镍及镍合金管 GB/T2882 N6 M -196 370 (85) 57 57 57 57 54 50 g JB4742 NCu30 M 一 196 460 195 130 113 106 103 102 102 102 101 99 79 60 g GB/T2882 NS312 M -196 550 240 160 160 160 160 160 160 160 160 160 141 117 86 60 41 28 19 14 c,g GB/T2882 NS111 M -196 520 205 137 137 137 137 137 137 137 137 137 128 126 124 122 120 108 84 64 45 30 16 12 9 8 6 c,g GB/T2882 NS112 M -196 450 170 113 113 113 113 113 113 109 106 106 104 103 101 100 96 90 76 62 51 41 34 28 23 18 15 12 10 8 7 c,g GB/T2882 NS334 M -196 690 285 190 190 190 190 1 89 1 78 1 70 1 63 159 158 154 153 151 143 120 99 82 67 55 c,j 6.2镍及镍合金管件 GB/T12459 N6 M -196 370 (85) 57 57 57 57 54 50 g GB/T12459 NCu30 M -196 460 195 130 113 106 103 102 102 102 101 99 79 60 g GB/T12459 NS312 M -196 550 240 160 160 160 160 160 160 160 160 160 141 117 86 60 41 28 19 14 c,g GB/T12459 NS111 M 一196 520 205 137 137 137 137 137 137 137 137 137 128 126 124 122 120 108 84 64 45 30 16 12 9 8 6 c,g GB/T12459 NS112 M -196 450 170 113 113 113 113 113 113 109 106 106 104 103 101 100 96 90 76 62 51 41 34 28 23 18 15 12 10 8 7 c,g GB/T12459 NS334 M -196 690 285 190 190 190 190 1 89 1 78 1 70 1 63 159 158 154 153 151 143 120 99 82 67 55 c,j 6.3镍及镍合金板 GB/T2054 N6 M -196 392 (105) 70 70 70 70 67 62 g JB4741 NCu30 M -196 460 195 130 113 106 103 102 102 102 101 99 79 60 g YB/T5353 NS312 M -196 550 240 161 161 161 161 161 161 161 161 161 141 117 86 60 41 28 19 15 c,g YB/T5353 NS111 M -196 520 205 137 137 137 137 137 137 137 137 137 128 126 124 122 120 108 84 64 45 30 16 12 9 8 6 c,g YB/T5353 NS112 M -196 450 170 113 113 113 113 113 113 109 106 106 104 103 101 100 96 90 76 62 51 41 34 28 23 18 15 12 10 8 7 c,g YB/T5353 NS334 M -196 690 285 190 190 190 190 1 89 1 78 1 70 1 63 159 158 154 153 151 143 120 99 82 67 55 C 6.4镍及镍合金锻件 YB/T5264 N6 - -196 370 (85) 57 57 57 57 54 50 YB/T5264 NS111 M -196 520 205 137 137 137 137 137 137 137 137 137 128 126 124 122 120 108 84 64 45 30 16 12 9 8 6 c,g YB/T5264 NS112 M -196 450 170 113 113 113 113 113 113 109 106 106 104 103 101 100 96 90 76 62 51 41 34 28 23 18 15 12 10 8 7 c,g JB4743 NCu30 M,≤200 -196 450 172 115 99 93 91 91 91 90 89 88 78 60 g | |||||||||||||||||||||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度/Q |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | ||||||||||||
|
ɑb |
OS |
20 |
40 |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 | ||||||
|
7钛及钛合金 7.1钛及钛合金管（无缝管及无填充金属EFW焊管） GB/T3624 TA0 -60 280 170 93 93 81 75 69 62 55 48 43 3 8 3 5 31 GB/T3624 TA1 -60 370 250 123 123 113 105 97 89 83 77 70 62 55 51 GB/T3624 TA2 -60 440 320 147 147 132 121 111 100 92 83 76 69 65 60 GB/T3624 TA9 -60 370 250 123 123 113 105 97 89 83 77 70 62 55 51 GB/T3624 TA10 -60 440 320 147 147 138 130 122 114 106 98 94 90 86 82 7.2钛及钛合金板 GB/T3621 TA0 -60 280 170 93 93 81 75 69 62 55 48 43 3 8 3 5 31 GB/T3621 TA1 -60 370 250 123 123 113 105 97 89 83 77 70 62 55 51 GB/T3621 TA2 -60 440 320 147 147 132 121 111 100 92 83 76 69 65 60 GB/T3621 TA9 -60 370 250 123 123 113 105 97 89 83 77 70 62 55 51 GB/T3621 TA10 -60 485 345 162 162 151 144 135 126 117 108 106 104 102 100 7.3钛及钛合金锻件 GB/T16598 TA0 -60 280 170 93 93 81 75 69 62 55 48 43 3 8 3 5 31 GB/T16598 TA1 -60 370 250 123 123 113 105 97 89 83 77 70 62 55 51 GB/T16598 TA2 -60 440 320 147 147 132 121 111 100 92 83 76 69 65 60 GB/T16598 TA9 -60 370 250 123 123 113 105 97 89 83 77 70 62 55 51 GB/T16598 TA10 -60 485 345 162 151 144 135 126 117 108 106 104 102 100 7.4钛及钛合金铸件 GB/T6614 ZTi1 -60 345 275 115 115 105 93 86 78 73 66 63 58 GB/T6614 ZTi2 -60 440 370 148 148 133 121 111 100 93 83 78 70 7.5钛及钛合金无缝管件 HG/T3651 TA0 -60 280 170 93 93 81 75 69 62 55 48 43 3 8 3 5 31 HG/T3651 TA1 -60 370 250 123 123 113 105 97 89 83 77 70 62 55 51 HG/T3651 TA2 -60 440 320 147 147 132 121 111 100 92 83 76 69 65 60 HG/T3651 TA9 -60 370 250 123 123 113 105 97 89 83 77 70 62 55 51 HG/T3651 TA10 -60 440 320 147 147 138 130 122 114 106 98 94 90 86 82 | |||||||||||||||||||
|
材料 |
标准 |
牌号 |
状态 |
厚度/mm |
最低使 用温度/ C |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | |||||||||
|
ɑb |
σs |
20 |
40 |
65 |
75 |
100 |
125 |
150 |
175 |
200 | |||||||
|
8铝及铝合金 8.1铝及铝合金管 GB/T6893 1060 O,H112 0.5~5 -269 60 (15) 12 12 12 11 11 10 9 8 6 GB/T4437.1 1060 O,H112 5 〜50 -269 60 (15) 12 12 12 11 11 10 9 8 6 GB/T6893 1050A O 0.5~5 -269 60 (20) 13 13 13 13 12 11 10 8 6 GB/T4437.1 1050A O 5 〜50 -269 60 (20) 13 13 13 13 12 11 10 8 6 GB/T6893 1200 O 0.5~5 -269 75 (25) 16 16 15 14 14 12 10 8 6 GB/T4437.1 1200 O,H112 5 〜50 -269 75 (25) 16 16 15 14 14 12 10 8 6 GB/T6893 3003 O,H112 0.75~5 -269 95 (35) 23 23 23 23 22 21 16 13 10 GB/T4437.1 3003 O,H112 5~50 -269 95 (35) 23 23 23 23 22 21 16 13 10 GB/T6893 5052 O 0.5~5 -269 170 70 46 46 46 46 45 42 38 29 18 GB/T4437.1 5052 O -269 170 70 46 46 46 46 45 42 38 29 18 GB/T6893 5083 O,H112 0.5~5 -269 270 110 74 74 74 GB/T4437.1 5083 O,H112 5~50 -269 270 110 74 74 74 GB/T4437.1 5454 O,H112 5~50 -269 215 85 55 55 55 55 54 49 38 29 22 GB/T6893 6061 T 4 >1.2〜5 -269 205 110 69 69 69 69 69 67 63 55 41 e GB/T6893 6061 T6 0.75~5 -269 290 240 97 97 97 97 95 89 77 56 41 e GB/T6893 6061 T4,T6 焊 -269 165 55 55 55 55 55 54 51 43 31 e GB/T4437.1 6061 T4 5~50 -269 180 110 60 60 60 60 60 58 55 55 41 e GB/T4437.1 6061 T6 5~50 -269 260 240 88 88 88 88 87 82 72 56 41 e GB/T4437.1 6061 T4,T6 焊 -269 165 55 55 55 55 55 54 51 43 31 GB/T6893 6063 T6 0.75~5 -269 230 195 76 76 76 75 71 63 47 25 15 e GB/T6893 6063 T6 焊 -269 115 39 39 39 39 38 35 22 15 GB/T4437.1 6063 T6 5~50 -269 205 175 69 69 68 66 60 45 25 15 e GB/T4437.1 6063 T6 焊 -269 115 39 39 39 39 38 35 22 15 | |||||||||||||||||
|
材料 |
标准 |
牌号 |
状态 |
厚度/mm |
最低使 用温度/ C |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | |||||||||
|
ɑb |
ɑs |
20 |
40 |
65 |
75 |
100 |
125 |
150 |
175 |
200 | |||||||
|
8.2铝及铝合金管件 i WP1060 O,H112 -269 55 15 12 12 12 11 11 10 9 8 6 i i WP3003 O,H112 -269 95 35 23 23 23 23 22 21 16 13 10 i i WP5083 O,H112 -269 270 110 74 74 74 i i WP6061 T4 -269 180 110 60 60 60 60 60 58 55 55 41 e,i i WP6061 T6 -269 260 240 88 88 88 88 87 82 72 56 41 e i WP6061 T4,T6 焊 -269 165 55 55 55 55 55 54 51 43 31 i WP6063 T6 -269 205 175 69 69 69 68 66 60 45 25 15 e i WP6063 T6 焊 -269 115 39 39 39 39 39 38 35 22 15 8.3铝及铝合金板 GB/T3880.2 1060 O ≤ 10(80) -269 55 15 12 12 12 11 11 10 9 8 6 GB/T3880.2 1060 H 112 ≤25 -269 70 35 23 23 22 21 18 13 12 10 7 e GB/T3880.2 1050A O ≤ 10(80) -269 60 20 13 13 13 13 12 11 10 8 6 GB/T3880.2 1050A H1 12 ≤25 -269 70 35 23 23 23 23 23 20 16 13 10 e GB/T3880.2 1200 O ≤ 10(80) -269 75 25 16 16 15 14 14 12 10 8 6 GB/T3880.2 1200 H 112 ≤25 -269 85 35 23 23 23 23 23 20 16 13 10 e GB/T3880.2 3003 O ≤ 10(80) -269 95 35 23 23 23 23 22 21 16 13 10 GB/T3880.2 3003 H 112 ≤50 -269 105 40 28 28 28 27 26 21 16 13 10 e GB/T3880.2 3004 O ≤ 10(80) -269 150 60 39 39 39 39 39 39 39 27 17 GB/T3880.2 5052 O ≤ 10(80) -269 170 65 43 43 43 43 43 42 38 29 18 GB/T3880.2 5052 H 112 ≤ 75 -269 170 65 43 43 43 43 43 42 38 29 18 e GB/T3880.2 5083 O ≤38 -269 275 125 83 83 83 GB/T3880.2 5083 H 112 ≤40 -269 275 125 83 83 83 e GB/T3880.2 5086 O ≤ 4.5(80) -269 240 95 64 64 64 GB/T3880.2 5086 H 112 ≤25 -269 240 110 64 64 64 e | |||||||||||||||||
|
材料 |
标准 |
牌号 |
厚度/mm |
最低使用 温度m 或图1的 曲线号0 |
标准规定最小 强度值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 |
|
ɑb ɑs |
20 100 150 200 250 300 350 400 425 450 475 500 525 550 575 | ||||||
|
注1： 表A.1中的许用应力未计入管子和对焊管件的纵向焊接接头系数以及铸件质量系数。 注2： 剪切、接触、压缩应力应符合GBzT 20801.3中4.2.4.4和4.2.4.5的规定。 注3： 表A. 1未列温度的许用应力可釆用内插法计算。 注4： 小于20C的许用应力取20C的值。 | |||||||
|
a A级结构钢许用应力值已乘质量系数0.92 ； b许用应力值旁的直线（I ）表示材料高于相应温度时，尚应符合本部分第6、7章的规定； C釆用黑体字表述的奥氏体不锈钢和镍基合金许用应力值取相应温度下材料屈服强度90%,当用于非标法兰或按GB/T 20801.3中7.3.2计算时应将该值乘以75%；标有下横线 的许用应力值大于相应温度下材料屈服强度三分之二，当用于非标法兰或按GB/T 20801.3中7. 3.2计算时应适当降低。 d材料不宜长期、满负荷地在带括号许用应力值所对应的温度下使用，且应符合本部分第7章的规定。 e焊接后该铝合金材料的许用应力应按T4焊和T6焊选取。 f高温条件下的奥氏体不锈钢应符合本部分表2的规定。 g高温条件下的镍及镍基合金应符合本部分表3的规定。 h板焊管标准可参照ASTM A671《常温和较低温用电熔焊钢管》、ASTM A672《中温高压用电熔焊钢管》、ASTM A69l《高温高压用碳素钢和合金钢电熔焊钢管》。 i铝制管件标准可参照ASTM B361《铝及铝合金焊接管件》。 j括号内标准或牌号系参照使用。 k应附加低温冲击试验要求。 l尚应符合本部分6.1条的规定。 m尚应符合本部分表l的规定。 n尚应符合本部分表4和6.2条的规定。 o数字表示最低使用温度，英文字母A或B表示本部分图l中的曲线，材料尚应满足本部分8.1.3〜8.1.5条规定。 P大于500P，缺乏数据。 q 管件用原材料的标准有 GB/T 1277l、GB/T 14976、GB 5310、GB 9948、HG/T 20537.3。 | |||||||
|
材料 |
标准 |
牌号等级 |
尺寸范 围/mm |
最低使用 温度/P |
标准规定最小 值/MPa |
在下列温度（P）下的许用应力/MPa |
脚注 | ||||||||||||||||||||||||
|
ɑb |
ɑs |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
625 |
650 |
675 |
700 |
725 |
750 |
775 |
800 | ||||||
|
9紧固件 9.1标准紧固件 GB/T3098.1 5.6 ≤M39 >一20 500 300 125 125 125 125 125 125 GB/T3098.1 8.8 ≤M39 >一20 800 640 160 160 160 160 160 160 GB/T3098.6 A2-50 ≤M39 -253 520 210 130 114 103 96 90 85 82 79 77 76 75 74 72 71 69 64 51 41 33 27 21 17 14 11 GB/T3098.6 A4-50 ≤M39 -196 520 210 130 120 107 99 93 88 84 82 81 80 79 79 78 78 77 74 65 51 39 30 23 19 14 11 GB/T3098.6 A2-70 ≤M24 -196 700 450 130 114 113 113 113 113 113 113 GB/T3098.6 A4-70 ≤M24 -196 700 450 130 120 113 113 113 113 113 113 9.2专用紧固件 GB/T3077 35CrMo ≤M22 -101 835 735 167 167 167 167 167 167 167 162 146 121 94 68 44 GB/T3077 35CrMo 24~80 -101 805 685 161 161 161 161 161 161 159 153 139 116 93 68 44 GB/T3077 25Cr2MoV ≤48 >-20 835 735 167 167 167 167 167 167 167 167 167 164 147 121 92 62 35 GB/T3077 25Cr2MoV 52~105 >-20 805 685 161 161 161 161 161 161 161 161 152 146 132 113 90 62 35 GB/T1220 0Cr18Ni9 -253 515 205 130 114 103 96 90 85 82 79 77 76 75 74 72 71 69 64 51 41 33 27 21 17 14 11 (304) GB/T1220 0Cr17Ni14Mo2 -253 515 205 130 120 107 99 93 88 84 82 81 80 79 79 78 78 77 74 65 51 39 30 23 19 14 11 (316)
一 B8-2 >20~25 -196 795 550 138 138 138 138 138 138 138 138 138 138 138 138 138 b
| |||||||||||||||||||||||||||||||
|
a表中所给的许用应力仅满足一般的强度要求，如长期使用后无需重新上紧仍能保证泄漏率，则应考虑法兰和螺栓的挠性和应力松弛，许用应力可适当降低。 b应变强化不锈钢紧固件可参照ASTM A193《高温用合金钢和不锈钢螺栓材料》。___________________________________________________ | |||||||||||||||||||||||||||||||
|
标准 |
形式 |
简述 |
纵向焊接 接头系数 Φw |
脚注 |
|
碳钢 | ||||
|
GB/T 8163 GB 6479 GB 5310 GB3087 GB 9948 |
无缝 |
无缝管 |
1.00 | |
|
GB/T 3091 |
电阻焊 电熔焊（埋弧焊） |
电阻焊焊管（直缝）ERW 埋弧焊焊管（直缝）SAW |
0.85 0.80 | |
|
GB/T 9711.1 |
无缝 电阻焊 电熔焊（埋弧焊） |
无缝管 电阻焊焊管（直缝）ERW 双面埋弧焊焊管（直缝）SAW |
1.00 0.85 0.95 | |
|
板焊管 |
电熔焊 |
板制焊管，双面电熔焊，100%射线检测 板制焊管，双面电熔焊 |
1.00 0.85 |
b b |
|
板焊管 |
电熔焊 |
板制焊管，双面电熔焊，100%射线检测 板制焊管，双面电熔焊 |
1.00 0.85 |
C C |
|
GB/T 12459 |
无缝 |
无缝管件 |
1.00 | |
|
GB/T 13401 |
电熔焊 |
焊接管件，电熔焊100%射线检测 焊接管件，双面电熔焊 焊接管件，单面电熔焊 |
1.00 0.85 0.80 |
a a |
|
低温钢 | ||||
|
GB 6479 GB/T 18984 |
无缝 |
无缝管 |
1.00 | |
|
GB/T 12459 GB/T 13401 |
无缝 电熔焊 |
无缝管件 焊接管件，电熔焊，100%射线检测 |
1.00 1.00 | |
|
板焊管 - |
电熔焊 |
板制焊管，双面电熔焊，100%射线检测 |
1.00 |
C |
|
合金钢 | ||||
|
GB 6479 GB 5310 GB 9948 |
无缝 |
无缝管 |
1.00 | |
|
板焊管 |
电熔焊 |
板制焊管，双面电熔焊，100%射线检测 板制焊管，双面电熔焊 |
1.00 0.85 |
d d |
|
GB/T 12459 |
无缝 |
无缝管件 |
1.00 | |
|
GB/T 13401 |
焊接 |
焊接管件，电熔焊，100%射线检测 |
1.00 | |
|
不锈钢 | ||||
|
GB/T 14976 GB 5310 GB9948 |
无缝 |
无缝管 |
1.00 | |
|
GB/T 12771 HG/T 20537.3 |
电熔焊 电熔焊 |
电熔焊焊管（无填充金属） 电熔焊焊管（无填充金属） |
1.00 1.00 | |
|
标准 |
形式 |
简述 |
纵向焊接 接头系数 Φ. |
脚注 |
|
HG/T 20537.4 |
由熔焊 |
板制焊管，电熔焊，100%射线检测 板制焊管，电熔焊，按标准局部射线检测 板制焊管，双面电熔焊 |
1.00 0.90 0.85 | |
|
GB/T 12459 GB/T 13401 |
无缝 由熔焊 由熔焊 T1∕*ITAΓ 由熔焊 电熔焊 |
无缝管件 焊接管件（釆用GB 12771或HG 20537.3 焊接钢管为坯料） 焊接管件，电熔焊，100%射线检测 焊接管件，单面电熔焊 焊接管件，双面电熔焊 |
1.00 0.85 1.00 0.80 0.85 | |
|
镍及镣合金 | ||||
|
GB/T 2882 JB 4742 |
无缝 无缝 |
无缝管 无缝管 |
1.00 1.00 | |
|
GB/T 12459 |
无缝 |
无缝管件 |
1.00 | |
|
钛及钛合金 | ||||
|
GB/T 3624 |
无缝 |
无缝管 |
1.00 | |
|
GB/T 3624 |
电熔焊 |
电熔焊焊管（无填充金属） |
0.85 | |
|
HG/T 3651 |
无缝 |
无缝管件 |
1.00 | |
|
铝及铝合金 | ||||
|
GB/T 6893 GB/T 4437.1 |
无缝 无缝 |
无缝管 无缝管 |
1.00 1.00 | |
|
铝及铝合金管件 |
无缝 电熔焊 电熔焊 电熔焊 |
无缝管件 焊接管件，电熔焊，100%射线检测 焊接管件，双面电熔焊 焊接管件，单面电熔焊 |
1.00 1.00 0.85 0.80 |
e e e e |
|
a仅限用于结构钢，如Q215A、Q235A、Q235B制管件。 b 参照 ASTM A671。 C 参照 ASTM A672。 d 参照 ASTM A691。 e 参照 ASTM B361。 | ||||
|
材料类别 |
标准 |
名 称 |
铸件质量系数Φc |
|
GB/T 9439 |
灰铸铁 |
1.00 | |
|
铸铁 |
GB/T 1348 |
球墨铸铁 |
1.00 |
|
GB/T 9440 |
黑芯可锻铸铁 |
1.00 | |
|
碳钢 |
GB/T 12229 |
碳素钢铸件 |
0.80 |
|
低温钢 |
GB/T 16253 |
低温钢铸件 |
0.80 |
|
合金钢 |
GB/T 16253 |
合金钢铸件 |
0.80 |
|
不锈钢 |
GB/T 12230 |
不锈钢铸件 |
0.80 |
|
钛及钛合金 |
GB/T 6614 |
钛及钛合金铸件 |
0.80 |
a非铸铁材料如按GB/T 20801.3表4进行无损检测，Φc可适当提高。
附录B
（资料性附录） 材料的物理性能
mm Z m
|
温度/ 笆 |
___________________________________材_ |
料_________________________________ | |||||||||||||
|
低碳钢 至 3Cr-M o 钢 |
5Cr-Mo 至 9Cr-Mo |
奥氏体 不锈钢 如 18Cr-8Ni |
12Cr 17Cr 27Cr |
25Cr-20Ni |
蒙耐尔 合金 67Ni-30Cu |
3.5Ni |
铝 |
灰铸铁 |
青铜 (CU-Sn) |
黄铜 (CU-Zn) |
白铜 70Cu-30Ni |
Ni-Cr-Te (UNS N08XXX) 系列 |
Ni-Cr-Te (UNS N06XXX) 系列 |
球墨铸铁 | |
|
-198 |
-1.97 |
-1.85 |
-3.21 |
-1.70 |
-2.19 |
-1.89 |
-3.91 |
-3.31 |
-3.23 |
-2.62 | |||||
|
-180 |
-1.84 |
-1.73 |
-2.98 |
-1.58 |
-2.09 |
-1.79 |
-3.65 |
-3.06 |
-2.99 |
-2.46 | |||||
|
-160 |
-1.69 |
-1.60 |
-2.71 |
-1.45 |
-1.96 |
-1.67 |
-3.36 |
-2.78 |
-2.71 |
-2.26 | |||||
|
-140 |
-1.54 |
-1.45 |
-2.44 |
-1.32 |
-1.82 |
-1.55 |
-3.04 |
-2.50 |
-2.43 |
-2.06 |
-1.35 | ||||
|
-120 |
-1.37 |
-1.29 |
-2.16 |
-1.17 |
-1.65 |
-1.40 |
-2.72 |
-2.21 |
-2.14 |
-1.84 |
-1.20 | ||||
|
-100 |
-1.20 |
-1.13 |
-1.88 |
-1.03 |
-1.47 |
-1.22 |
-2.38 |
-1.91 |
-1.85 |
-1.61 |
-1.06 | ||||
|
-80 |
-1.02 |
-0.96 |
-1.58 |
-0.88 |
-1.26 |
-1.04 |
-2.03 |
-1.62 |
-1.58 |
-1.37 |
-0.92 | ||||
|
-60 |
-0.83 |
-0.79 |
-1.29 |
-0.72 |
-1.03 |
-0.85 |
-1.67 |
-1.32 |
-1.29 |
-1.12 |
-0.76 | ||||
|
-40 |
-0.64 |
-0.60 |
-0.98 |
-0.55 |
-0.79 |
-0.65 |
-1.28 |
-1.01 |
-0.99 |
-0.86 |
-0.59 | ||||
|
-20 |
-0.44 |
-0.41 |
-0.66 |
-0.38 |
-0.54 |
-0.44 |
-0.88 |
-0.69 |
-0.67 |
-0.59 |
-0.41 | ||||
|
0 |
-0.23 |
-0.21 |
-0.34 |
-0.20 |
-0.28 |
-0.23 |
-0.46 |
-0.36 |
-0.35 |
-0.31 |
-0.21 | ||||
|
20 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
0.0 |
|
40 |
0.21 |
0.20 |
0.31 |
0.18 |
0.30 |
0.26 |
0.22 |
0.42 |
0.20 |
0.33 |
0.32 |
0.28 |
0.27 |
0.25 |
0.20 |
|
60 |
0.44 |
0.41 |
0.65 |
0.38 |
0.62 |
0.54 |
0.45 |
0.88 |
0.40 |
0.69 |
0.67 |
0.59 |
0.55 |
0.51 |
0.41 |
|
80 |
0.67 |
0.63 |
0.99 |
0.58 |
0.93 |
0.82 |
0.68 |
1.36 |
0.61 |
1.05 |
1.03 |
0.90 |
0.84 |
0.78 |
0.63 |
|
100 |
0.91 |
0.86 |
1.33 |
0.78 |
1.25 |
1.12 |
0.92 |
1.84 |
0.82 |
1.43 |
1.39 |
1.22 |
1.13 |
1.05 |
0.86 |
|
120 |
1.15 |
1.09 |
1.67 |
0.99 |
1.57 |
1.41 |
1.17 |
2.33 |
1.04 |
1.79 |
1.76 |
1.54 |
1.44 |
1.33 |
1.09 |
|
140 |
1.40 |
1.32 |
2.02 |
1.21 |
1.90 |
1.71 |
1.42 |
2.83 |
1.26 |
2.16 |
2.13 |
1.86 |
1.77 |
1.61 |
1.33 |
|
160 |
1.66 |
1.56 |
2.37 |
1.42 |
2.22 |
2.02 |
1.67 |
3.34 |
1.49 |
2.54 |
2.51 |
2.19 |
2.11 |
1.90 |
1.57 |
|
180 |
1.92 |
1.80 |
2.73 |
1.64 |
2.55 |
2.32 |
1.93 |
3.85 |
1.72 |
2.91 |
2.90 |
2.52 |
2.46 |
2.19 |
1.83 |
|
200 |
2.19 |
2.04 |
3.09 |
1.87 |
2.87 |
2.64 |
2.19 |
4.37 |
1.96 |
3.29 |
3.29 |
2.86 |
2.82 |
2.48 |
2.08 |
|
220 |
2.46 |
2.29 |
3.45 |
2.10 |
3.19 |
2.96 |
2.45 |
4.90 |
2.20 |
3.67 |
3.69 |
3.16 |
2.77 |
2.36 | |
|
240 |
2.74 |
2.54 |
3.81 |
2.33 |
3.51 |
3.28 |
2.71 |
5.44 |
2.45 |
4.05 |
4.09 |
3.49 |
3.06 |
2.64 | |
|
260 |
3.02 |
2.80 |
4.17 |
2.56 |
3.84 |
3.61 |
2.98 |
5.98 |
2.70 |
4.44 |
4.50 |
3.83 |
3.55 |
2.95 | |
|
280 |
3.30 |
3.06 |
4.54 |
2.81 |
4.16 |
3.95 |
3.26 |
6.53 |
2.96 |
4.83 |
4.92 |
4.16 |
3.65 |
3.21 | |
|
300 |
3.60 |
3.32 |
4.91 |
3.05 |
4.48 |
4.28 |
3.53 |
7.09 |
3.22 |
5.22 |
5.34 |
4.50 |
3.95 |
3.49 | |
|
320 |
3.90 |
3.59 |
5.29 |
3.30 |
4.81 |
4.62 |
3.82 |
7.64 |
3.49 |
5.62 |
5.76 |
4.85 |
4.25 |
3.76 | |
mm Z m
|
温度/ 笆 |
_________________________________⅛ |
料_________________________________ | |||||||||||||
|
低碳钢 至 3Cr-M o 钢 |
5Cr-Mo 至 9Cr-Mo |
奥氏体 不锈钢 如 18Cr-8Ni |
12Cr 17Cr 27Cr |
25Cr-20Ni |
蒙耐尔 合金 67Ni-30Cu |
3.5Ni |
铝 |
灰铸铁 |
青铜 (CU-Sn) |
黄铜 (CU-Zn) |
白铜 70Cu-30Ni |
Ni-Cr-Te (UNS N08XXX) 系列 |
Ni-Cr-Te (UNS N06XXX) 系列 |
球墨铸铁 | |
|
340 |
4.20 |
3.86 |
5.66 |
3.55 |
5.14 |
4.98 |
4.10 |
3.76 |
6.01 |
6.20 |
5.19 |
4.56 |
4.04 | ||
|
360 |
4.51 |
4.13 |
6.04 |
3.80 |
5.46 |
5.33 |
4.39 |
4.04 |
6.41 |
6.63 |
5.54 |
4.87 |
4.32 | ||
|
380 |
4.83 |
4.41 |
6.42 |
4.06 |
5.79 |
5.69 |
4.68 |
4.32 |
6.81 |
7.08 |
5.89 |
5.18 |
4.61 | ||
|
400 |
5.15 |
4.69 |
6.81 |
4.32 |
6.11 |
6.05 |
4.97 |
4.60 |
7.21 |
7.53 |
6.24 |
5.49 |
4.90 | ||
|
420 |
5.47 |
4.98 |
7.21 |
4.58 |
6.44 |
6.42 |
5.26 |
4.89 |
7.62 |
7.99 |
6.60 |
5.81 |
5.20 | ||
|
440 |
5.80 |
5.28 |
7.60 |
4.84 |
6.76 |
6.79 |
5.56 |
5.18 |
8.03 |
8.46 |
6.95 |
6.11 |
5.48 | ||
|
460 |
6.14 |
5.57 |
7.99 |
5.11 |
7.10 |
7.17 |
5.86 |
5.48 |
8.44 |
8.93 |
7.31 |
5.78 | |||
|
480 |
6.47 |
5.86 |
8.39 |
5.38 |
7.43 |
7.56 |
6.15 |
5.78 |
8.85 |
9.41 |
7.68 |
6.08 | |||
|
500 |
6.79 |
6.15 |
8.79 |
5.65 |
7.81 |
7.95 |
6.44 |
6.09 |
9.26 |
9.89 |
8.04 |
6.39 | |||
|
520 |
7.12 |
6.45 |
9.21 |
5.92 |
8.20 |
8.34 |
6.75 |
6.40 |
9.68 |
10.38 |
8.41 |
6.70 | |||
|
540 |
7.45 |
6.75 |
9.62 |
6.20 |
8.58 |
8.73 |
7.05 |
6.72 |
10.09 |
10.87 |
8.78 |
7.01 | |||
|
560 |
7.79 |
7.04 |
10.02 |
6.47 |
8.94 |
9.13 |
10.52 |
11.37 |
9.16 | ||||||
|
580 |
8.13 |
7.34 |
10.43 |
6.74 |
9.30 |
9.54 |
10.95 |
11.87 |
9.53 | ||||||
|
600 |
8.47 |
7.64 |
10.84 |
7.01 |
9.66 |
9.94 |
11.37 |
12.38 |
9.91 | ||||||
|
620 |
8.79 |
7.94 |
11.25 |
7.28 |
10.05 |
10.36 |
10.29 | ||||||||
|
640 |
9.11 |
8.24 |
11.66 |
7.55 |
10.44 |
10.78 |
10.67 | ||||||||
|
660 |
9.44 |
8.54 |
12.07 |
7.82 |
10.84 |
11.20 |
11.08 | ||||||||
|
680 |
9.78 |
8.84 |
12.47 |
8.09 |
11.24 |
11.63 |
11.49 | ||||||||
|
700 |
10.11 |
9.15 |
12.88 |
8.36 |
11.63 |
12.06 |
11.90 | ||||||||
|
720 |
10.44 |
9.45 |
13.29 |
8.63 |
11.99 |
12.49 |
12.32 | ||||||||
|
740 |
10.78 |
9.75 |
13.69 |
8.91 |
12.35 |
12.92 |
12.74 | ||||||||
|
760 |
11.12 |
10.04 |
14.10 |
9.18 |
12.71 |
13.35 |
13.17 | ||||||||
|
780 |
13.60 | ||||||||||||||
|
800 |
14.03 | ||||||||||||||
|
815 |
14.33 | ||||||||||||||
注：本表所给出的金属总热膨胀量系指由2or变化至表中所示温度时所产生的总的单位长度热膨胀量。
10-6 Z 笆
|
温度Ze |
_________________________________材 料_________________________________ | ||||||||||||||
|
低碳钢 至 3Cr-M o 钢 |
5Cr-Mo 至 9Cr-Mo |
奥氏体 不锈钢 18Cr-8Ni |
12Cr 17Cr 27Cr |
25Cr-20Ni |
蒙耐尔 合金 67Ni-30Cu |
3.5Ni |
铝 |
灰铸铁 |
青铜 (CU-Sn) |
黄铜 (CU-Zn) |
白铜 70Cu-30Ni |
Ni-Cr-Te (UNS N08XXX) 系列 |
Ni-Cr-Te (UNS N06XXX) 系列 |
球墨铸铁 | |
|
-198 |
9.00 |
8.46 |
14.67 |
7.74 |
10.00 |
8.57 |
17.83 |
15.12 |
14.76 |
11.97 | |||||
|
-180 |
9.17 |
8.63 |
14.82 |
7.88 |
10.39 |
8.88 |
18.15 |
15.24 |
14.86 |
12.23 | |||||
|
-160 |
9.35 |
8.81 |
14.99 |
8.02 |
10.83 |
9.21 |
18.53 |
15.37 |
14.98 |
12.50 | |||||
|
-140 |
9.53 |
8.99 |
15.16 |
8. 18 |
11.28 |
9.59 |
18.90 |
15.50 |
15.08 |
12.78 |
8.37 | ||||
|
-120 |
9.71 |
9.17 |
15.33 |
8.32 |
11.72 |
9.89 |
19.27 |
15.63 |
15.20 |
13.06 |
8.50 | ||||
|
-100 |
9.91 |
9.37 |
15.49 |
8.47 |
12.16 |
10.07 |
19.65 |
15.76 |
15.32 |
13.33 |
8.78 | ||||
|
-80 |
10.10 |
9.52 |
15.67 |
8.67 |
12.42 |
10.31 |
20. 10 |
16.02 |
15.61 |
13.59 |
9.08 | ||||
|
-60 |
10.29 |
9.68 |
15.89 |
8.87 |
12.68 |
10.49 |
20.56 |
16.28 |
15.90 |
13.85 |
9.35 | ||||
|
-40 |
10.48 |
9.85 |
16.05 |
9.04 |
12.92 |
10.63 |
20.97 |
16.53 |
16.17 |
14.09 |
9.61 | ||||
|
-20 |
10.61 |
9.99 |
16.15 |
9.17 |
13.09 |
10.78 |
21.31 |
16.75 |
16.37 |
14.27 |
9.87 | ||||
|
0 |
10.75 |
10.14 |
16.27 |
9.28 |
13.26 |
10.98 |
21.65 |
16.97 |
16.65 |
14.47 |
10.08 | ||||
|
20 |
10.92 |
10.31 |
16.39 |
9.43 |
13.46 |
11.25 |
22.03 |
17.23 |
16.81 |
14.69 |
12.83 |
10.33 | |||
|
40 |
11.05 |
10.44 |
16.50 |
9.54 |
13.61 |
11.40 |
22.34 |
17.41 |
16.98 |
14.85 |
12.97 |
10.49 | |||
|
60 |
11.21 |
10.61 |
16.61 |
9.68 |
13.80 |
11.48 |
22.71 |
17.66 |
17.20 |
15.04 |
13.10 |
10.62 | |||
|
80 |
11.36 |
10.77 |
16.73 |
9.81 |
15.82 |
13.99 |
11.56 |
23.07 |
10.35 |
17.88 |
17.43 |
15.23 |
14.22 |
13.23 |
10.75 |
|
100 |
11.53 |
10.91 |
16.84 |
9.93 |
15.84 |
14.16 |
11.65 |
23.32 |
10.39 |
18.07 |
17.62 |
15.41 |
14.32 |
13.35 |
10.89 |
|
120 |
11.67 |
11.01 |
16.93 |
10.04 |
15.89 |
14.27 |
11.78 |
23.60 |
10.51 |
18.14 |
17.78 |
15.53 |
14.60 |
13.46 |
11.04 |
|
140 |
11.81 |
11.10 |
17.01 |
10.14 |
15.94 |
14.39 |
11.91 |
23.81 |
10.63 |
18.19 |
17.93 |
15.63 |
14.90 |
13.56 |
11.19 |
|
160 |
11.98 |
11.20 |
17.09 |
10.25 |
15.99 |
14.51 |
12.03 |
24.02 |
10.73 |
18.26 |
18.09 |
15.75 |
15.19 |
13.67 |
11.34 |
|
180 |
12.10 |
11.30 |
17.17 |
10.34 |
16.02 |
14.62 |
12.13 |
24.23 |
10.85 |
18.33 |
18.22 |
15.88 |
15.48 |
13.75 |
11.49 |
|
200 |
12.24 |
11.39 |
17.25 |
10.44 |
16.05 |
14.74 |
12.22 |
24.43 |
10.96 |
18.40 |
18.38 |
15.99 |
15.78 |
13.84 |
11.64 |
|
220 |
12.38 |
11.49 |
17.32 |
10.54 |
16.06 |
14.86 |
12.30 |
24.64 |
11.08 |
18.46 |
18.53 |
15.83 |
13.90 |
11.85 | |
|
240 |
12.51 |
11.60 |
17.39 |
10.63 |
16.06 |
14.99 |
12.38 |
24.83 |
11.19 |
18.52 |
18.69 |
15.95 |
13.97 |
12.08 | |
|
260 |
12.64 |
11.70 |
17.46 |
10.73 |
16.07 |
15.12 |
12.47 |
25.02 |
11.30 |
18.58 |
18.85 |
16.02 |
14.04 |
12.33 | |
|
280 |
12.77 |
11.80 |
17.54 |
10.84 |
16.07 |
15.24 |
12.58 |
25.22 |
11.43 |
18.65 |
18.99 |
16.08 |
14.10 |
12.42 | |
|
300 |
12.90 |
11.91 |
17.62 |
10.95 |
16.07 |
15.36 |
12.67 |
25.42 |
11.55 |
18.73 |
19.14 |
16.14 |
14.18 |
12.50 | |
|
320 |
13.04 |
12.01 |
17.69 |
11.06 |
16.09 |
15.47 |
12.77 |
25.56 |
11.67 |
18.80 |
19.28 |
16.21 |
14.23 |
12.59 | |
10-6 Z P
|
温度/P |
___________________________________材_ |
料_________________________________ | |||||||||||||
|
低碳钢 至 3Cr-M o 钢 |
5Cr-Mo 至 9Cr-Mo |
奥氏体 不锈钢 18Cr-8Ni |
12Cr 17Cr 27Cr |
25Cr-20Ni |
蒙耐尔 合金 67Ni-30Cu |
3.5Ni |
铝 |
灰铸铁 |
青铜 (CU-Sn) |
黄铜 (CU-Zn) |
白铜 70Cu-30Ni |
Ni-Cr-Te (UNS N08XXX) 系列 |
Ni-Cr-Te (UNS N06XXX) 系列 |
球墨铸铁 | |
|
340 |
13.17 |
12.10 |
17.76 |
11.15 |
16.11 |
15.60 |
12.87 |
11.79 |
18.86 |
19.43 |
16.28 |
14.30 |
12.66 | ||
|
360 |
13.31 |
12.20 |
17.83 |
11.22 |
16.11 |
15.73 |
12.95 |
11.91 |
18.91 |
19.57 |
16.34 |
14.37 |
12.75 | ||
|
380 |
13.45 |
12.29 |
17.89 |
11.30 |
16.13 |
15.86 |
13.03 |
12.03 |
18.97 |
19.73 |
16.40 |
14.42 |
12.83 | ||
|
400 |
13.58 |
12.39 |
17.99 |
11.40 |
16.13 |
15.97 |
13.12 |
12.14 |
19.03 |
19.88 |
16.47 |
14.49 |
12.93 | ||
|
420 |
13.72 |
12.49 |
18.06 |
11.48 |
16.14 |
16.09 |
13.19 |
12.26 |
19.10 |
20.04 |
16.53 |
14.56 |
13.02 | ||
|
440 |
13.86 |
12.60 |
18.14 |
11.55 |
16.15 |
16.21 |
13.26 |
12.36 |
19.17 |
20.19 |
16.59 |
14.58 |
13.08 | ||
|
460 |
13.98 |
12.68 |
18.21 |
11.65 |
16.17 |
16.34 |
13.34 |
12.48 |
19.23 |
20.35 |
16.66 |
13.18 | |||
|
480 |
14.10 |
12.77 |
18.28 |
11.73 |
16.20 |
16.47 |
13.40 |
12.59 |
19.29 |
20.50 |
16.73 |
13.26 | |||
|
500 |
14.19 |
12.85 |
18.36 |
11.81 |
16.32 |
16.60 |
13.46 |
12.72 |
19.34 |
20.66 |
16.79 |
13.35 | |||
|
520 |
14.28 |
12.93 |
18.45 |
11.87 |
16.44 |
16.71 |
13.52 |
12.83 |
19.39 |
20.80 |
16.86 |
13.43 | |||
|
540 |
14.36 |
13.00 |
18.53 |
11.94 |
16.53 |
16.83 |
13.59 |
12.94 |
19.45 |
20.95 |
16.93 |
13.50 | |||
|
560 |
14.46 |
13.07 |
18.60 |
12.00 |
16.58 |
16.95 |
19.52 |
21.10 |
16.99 | ||||||
|
580 |
14.55 |
13.14 |
18.67 |
12.06 |
16.63 |
17.07 |
19.59 |
21.24 |
17.05 | ||||||
|
600 |
14.63 |
13.19 |
18.72 |
12.11 |
16.68 |
17.18 |
19.65 |
21.38 |
17.12 | ||||||
|
620 |
14.69 |
13.26 |
18.79 |
12.15 |
16.79 |
17.29 |
19.71 |
21.54 |
17.19 | ||||||
|
640 |
14.72 |
13.31 |
18.84 |
12.19 |
16.87 |
17.41 |
19.78 |
21.69 |
17.25 | ||||||
|
660 |
14.77 |
13.37 |
18.89 |
12.23 |
16.96 |
17.53 |
17.34 | ||||||||
|
680 |
14.84 |
13.42 |
18.93 |
12.28 |
17.06 |
17.64 |
17.44 | ||||||||
|
700 |
14.89 |
13.47 |
18.97 |
12.32 |
17.14 |
17.76 |
17.53 | ||||||||
|
720 |
14.94 |
13.52 |
19.01 |
12.35 |
17.16 |
17.86 |
17.63 | ||||||||
|
740 |
15.00 |
13.56 |
19.05 |
12.39 |
17.18 |
17.97 |
17.72 | ||||||||
|
760 |
15.05 |
13.59 |
19.08 |
12.42 |
17.21 |
18.07 |
17.82 | ||||||||
|
780 |
19.18 |
17.92 | |||||||||||||
|
800 |
19.25 |
18.01 | |||||||||||||
|
815 |
19.35 |
18.09 | |||||||||||||
注： 本表所给出的金属热膨胀系数系指由20P变化至表中所示温度时的平均热膨胀系数。
|
材料名称 |
在下列温度（C ）下的弹性模量Ez （103 N/mm2） | ||||||||||||||||||||
|
-254 |
-198 |
-150 |
-100 |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
816 | |
|
铁基金属 | |||||||||||||||||||||
|
灰铸铁 |
92 |
91 |
89 |
87 |
84 |
81 |
77 |
73 | |||||||||||||
|
碳钢，C≤0.3% |
220 |
217 |
214 |
210 |
203 |
198 |
195 |
191 |
188 |
185 |
178 |
172 |
162 |
150 |
137 |
123 | |||||
|
碳钢，00.3% |
219 |
215 |
212 |
209 |
202 |
197 |
193 |
190 |
187 |
183 |
178 |
170 |
160 |
149 |
135 |
122 |
106 | ||||
|
C-Mo 钢 |
219 |
215 |
212 |
208 |
201 |
196 |
193 |
189 |
186 |
183 |
178 |
170 |
160 |
148 |
135 |
121 |
105 | ||||
|
Ni钢，Ni2%〜9% |
208 |
204 |
202 |
198 |
192 |
186 |
184 |
180 |
178 |
175 |
172 |
164 | |||||||||
|
Cr〜Mo钢，Cr0.5%~2% |
221 |
218 |
215 |
212 |
205 |
199 |
196 |
192 |
190 |
186 |
183 |
178 |
174 |
169 |
164 |
158 |
150 |
142 |
132 | ||
|
Cr〜Mo钢，Cr2.25%〜3% |
228 |
225 |
222 |
219 |
211 |
205 |
203 |
199 |
196 |
192 |
188 |
184 |
179 |
175 |
169 |
163 |
155 |
146 |
136 | ||
|
Cr~Mo钢，Cr5%~9% |
230 |
227 |
224 |
221 |
213 |
207 |
205 |
200 |
198 |
194 |
190 |
184 |
176 |
166 |
153 |
139 |
126 |
108 |
91 | ||
|
Cr钢，Cr12%、17%、27% |
219 |
215 |
213 |
210 |
201 |
196 |
192 |
188 |
184 |
181 |
178 |
174 |
163 |
152 |
144 |
129 |
114 | ||||
|
-奥氏体钢（304、310、316、321 、347等）___________________ |
212 |
209 |
206 |
202 |
195 |
190 |
186 |
183 |
178 |
176 |
173 |
169 |
165 |
161 |
156 |
152 |
146 |
140 |
133 |
127 |
125 |
|
铜及铜合金 | |||||||||||||||||||||
|
海军黄铜（C4640） |
110 |
108 |
107 |
103 |
100 |
99 |
97 |
95 |
93 |
90 | |||||||||||
|
铜(C1100) |
117 |
115 |
114 |
111 |
107 |
106 |
104 |
102 |
99 |
96 | |||||||||||
|
-铜，红铜，铝青铜（C1020∖C1220 、C2300、C6140）____________ |
125 |
123 |
122 |
118 |
114 |
113 |
111 |
108 |
105 |
102 | |||||||||||
|
90Cu-10Ni (C7060) |
131 |
129 |
128 |
125 |
121 |
120 |
117 |
115 |
112 |
108 | |||||||||||
|
80Cu-20Ni (C7100) |
146 |
144 |
143 |
138 |
134 |
132 |
129 |
127 |
124 |
120 | |||||||||||
|
70Cu-30Ni (C7150) |
161 |
159 |
157 |
152 |
148 |
145 |
143 |
140 |
136 |
131 | |||||||||||
|
材料名称 |
在下列温度（笆）下的弹性模量E∕（103N∕mm2） | ||||||||||||||||||||
|
-254 |
-198 |
-150 |
-100 |
20 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
816 | |
|
镍及镍合金 | |||||||||||||||||||||
|
镍200、 201 |
225 |
221 |
218 |
215 |
207 |
202 |
199 |
197 |
194 |
192 |
190 |
186 |
182 |
179 |
175 |
173 |
169 | ||||
|
蒙耐尔400 |
195 |
191 |
189 |
186 |
179 |
175 |
173 |
171 |
168 |
167 |
165 |
161 |
158 |
155 |
152 |
149 |
146 | ||||
|
Ni-Cr-Te 合金 600 |
233 |
228 |
226 |
223 |
214 |
208 |
206 |
204 |
201 |
198 |
196 |
192 |
188 |
184 |
181 |
178 |
175 | ||||
|
Ni-Cr-Te合金800、800H |
214 |
210 |
208 |
204 |
196 |
191 |
189 |
187 |
184 |
182 |
179 |
177 |
174 |
170 |
167 |
164 |
160 | ||||
|
合金C276 |
224 |
218 |
217 |
214 |
206 |
200 |
197 |
195 |
193 |
191 |
188 |
184 |
181 |
178 |
174 |
172 |
168 | ||||
|
钛及钛合金 | |||||||||||||||||||||
|
TA0 〜TA3、TA9 |
107 |
103 |
101 |
97 |
92 |
88 |
84 |
79 | |||||||||||||
|
铝及铝合金 | |||||||||||||||||||||
|
1060、 3003、 3004、 6061、 6063 |
79 |
76 |
76 |
74 |
69 |
66 |
64 |
60 | |||||||||||||
|
5052、 5454 |
80 |
77 |
76 |
75 |
71 |
67 |
65 |
62 | |||||||||||||
|
5083、 5086 |
81 |
78 |
77 |
76 |
71 |
68 |
66 |
63 | |||||||||||||
