SPeCifiCatiOn and Inanageinent requirements Of the StaCking yard for mechanical refrigerated COlItainerS

1主题内容与适用范围

本标准规定了机械式冷藏集装箱堆场应具备的技术管理要求。

本标准适用于港口及中转站所设置的冷藏集装箱专用堆场。

本标准所规定的堆场适于堆存IAA和1 A、ICC和IC型机械式冷藏集装箱。不适用于堆存装载 危险品的机械式冷藏集装箱。

2引用标准

GB 7392保温集装箱的技术条件和试验方法

GB 11601集装箱港站检査口检査交接标准

3术语

ɜ. 1 平面标准箱位 PIanar SIOt Of Standard

-个1 CC型集装箱在堆场上所占的平面面积,即2 438 mm× 6 058 mm_(J

ɜ. 2 集中监测 remote monitoring

以一定的方式把堆场上冷藏集装箱制冷机组的运转状况及箱内温度，显示到堆场附近的…个集中 地点,显示的方式有灯光、数字、声响和打印等.

3* 3 专用冷藏箱堆场 StaCking yard for refrigerated COntainerS

堆存冷藏集装箱的专用场地,其平面标准箱位在50个以上,场地形状规则，连成一片，有固定的供 电电源设施,堆场具备堆存冷藏箱的各项条件。

4技术内容

41堆场技术条件

4*1*1堆场面层

4-1.1.1堆场面层必须平整无障碍,应保证集装箱堆放时4个底角件充分着地’

4・L L 2堆场面层及基础按装卸工艺要求,应能承受装卸及运输机械的工作载荷』

4.1-1. 3冷藏集装箱的堆高一般不超过二层,集装箱底角件着地处的堆场面层及基础应保证足够的承 载能力。

4.1* 1-4堆场面层一般应留有3%_o-5%o的排水坡度，必要时可适当加大,但最大不得超过10%O_O

Φ1*2堆场照明

4・L   堆场一般采用高杆照明，照明器应选用高效节能型,并应符合防水防尘的要求。_______

国家技术监督局1 991 -08-31批准                             1 992-04-01实施 4.1.2∙ 2堆场应具备足够的照度，水平平均照度不小于20 lχ,垂直平均照度不小于io iκ,照明均匀度 为 0. 4〜0* 6₀

4-1.3堆场供电

4-1-3-1堆场必须配备电源设施，电源设施应符合GB 7392第7.7条及有关国家标准的规定.

4・I-3.2堆场供电为三相四线交流电,其公称频率为50 HZ允许偏差为土5 Hz.

供电电源的额定电压是三相380 V,当冷藏箱制冷机正常运行时，电源插座处的电压允许偏移值为 额定电压的士5%。堆场如需其他电压的供电,可参考附录B（参考件）的规定。

4∙L3∙3插座箱及插座

• a. 插座箱及插座的总体结构应符合防雨防尘等露天使用要求及4.1. 3∙ 1条的规定，

• b. 插座箱在堆场的分布应方便集装箱的吊运和工人插接电源,确保冷藏箱插接电源后其电缆线 上无车辆压过,其安装高度为L 2〜1.4 m_&

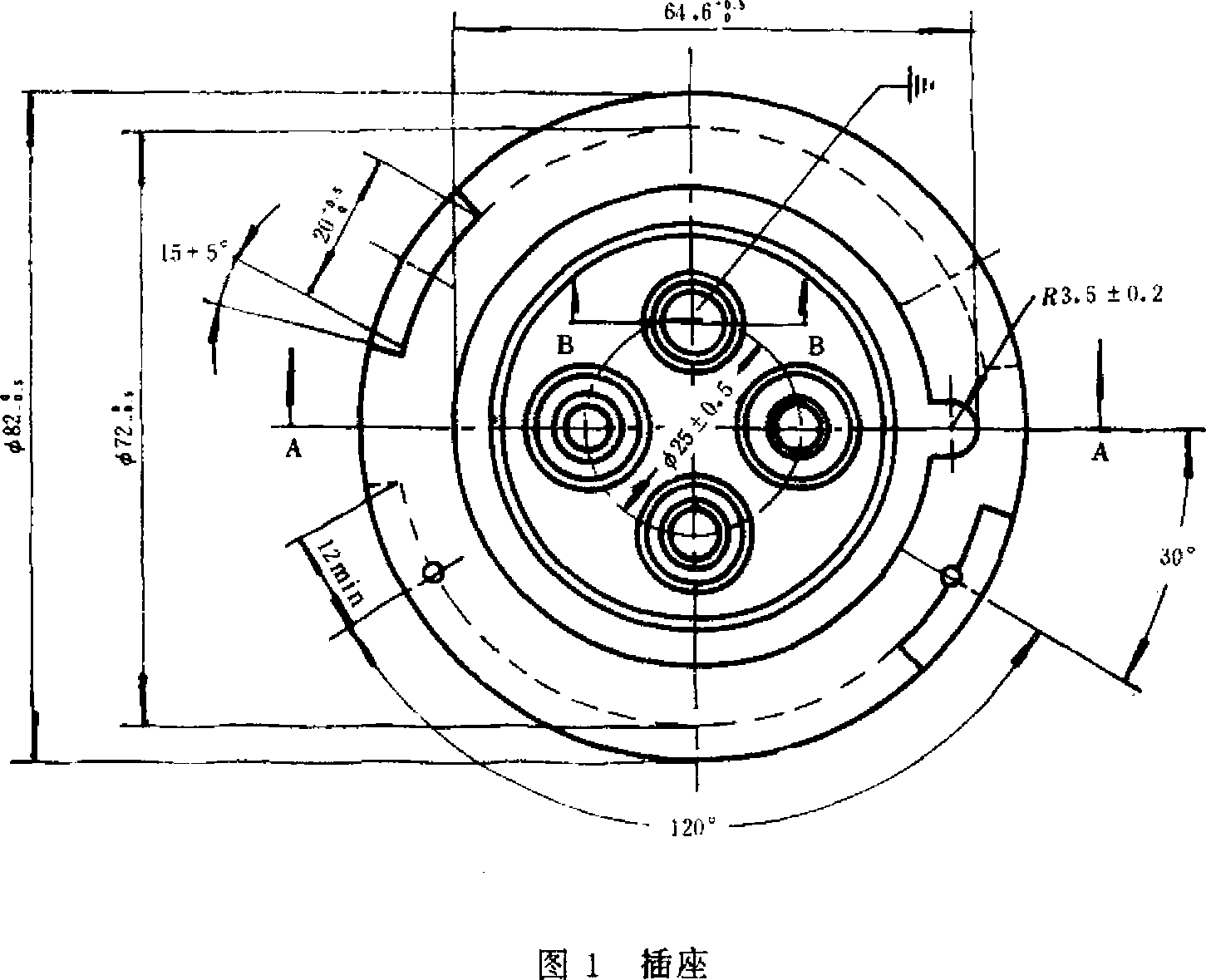

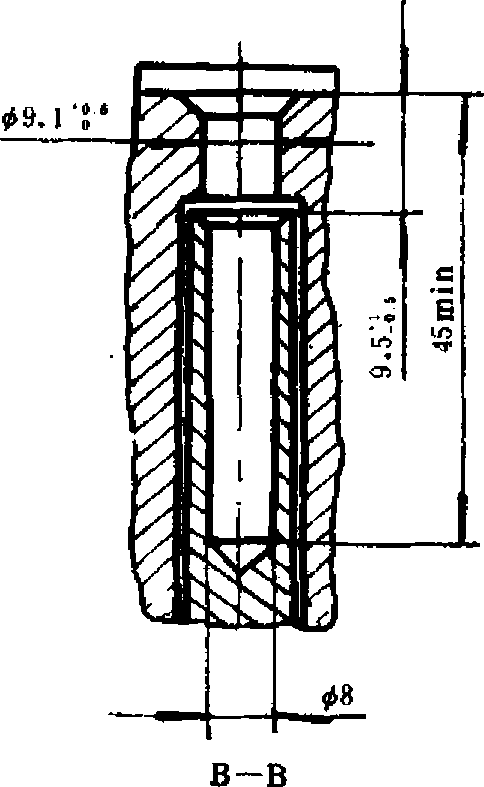

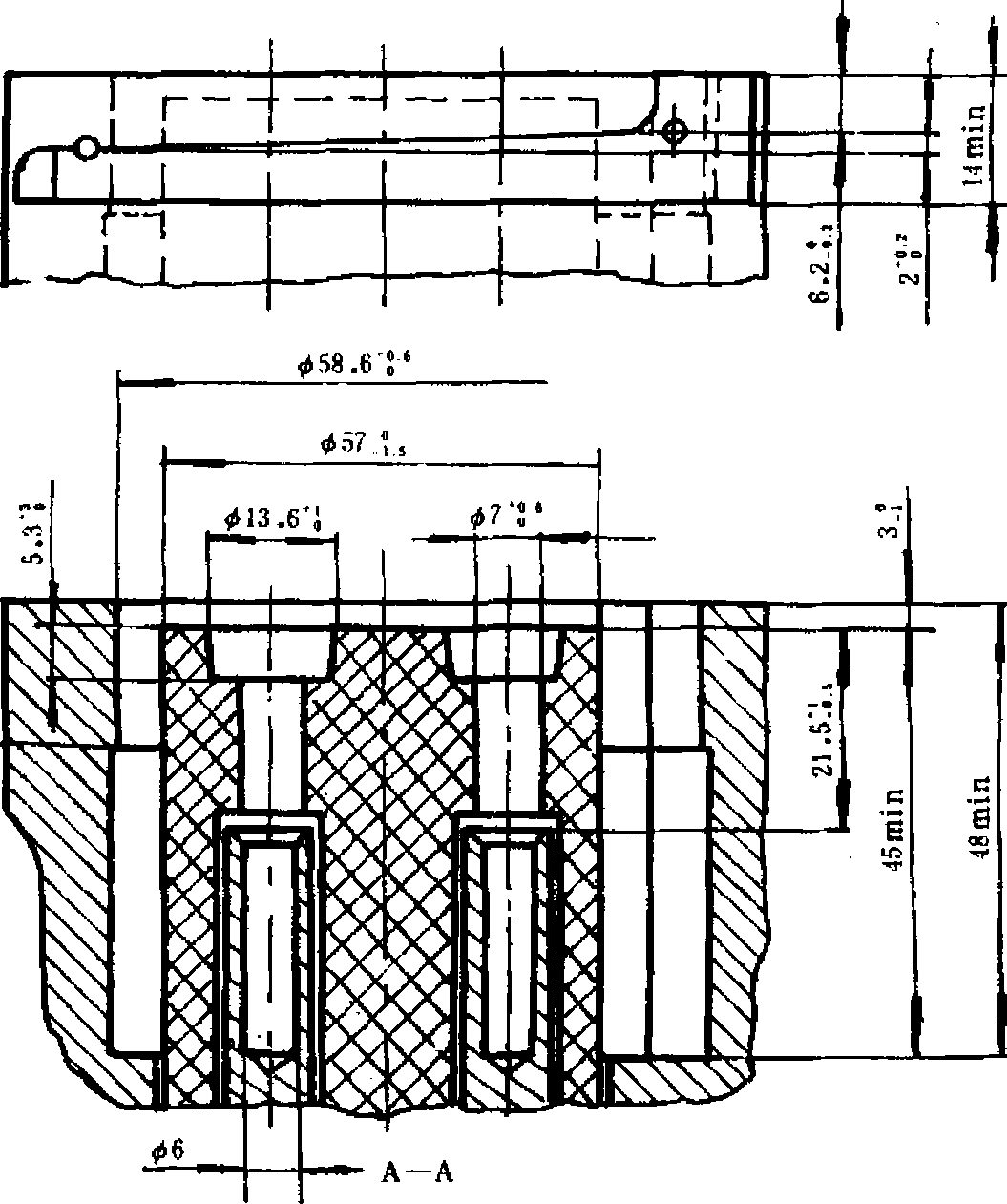

C 堆场供电系统的终端为电源插座，电源插座的规格为380 V 32 A,电源插座插接部位的主要尺 寸应符合图1的要求。

土 电源插座与供电电缆联接时,应按图2所示的相序,即三相交流电网的电压,依次按A.B.C的 相序达到最大值。

% 电源插座的数量应等于堆场能堆存1CC型集装箱的总数量（即堆场总存箱容量K 4∙L3∙4堆场供电应采用地下电缆,敷设电缆时应考虑维修及以后发展集中监测增设电缆的需要， 4 1.5为适应配备不同型号电源插头的冷藏箱插接电源』需要根据进入堆场冷藏箱的型号配备适当 规格及数量的防水过渡插头（变换插头）。

⅞IUIW

GB ∕τ 13145 — 91

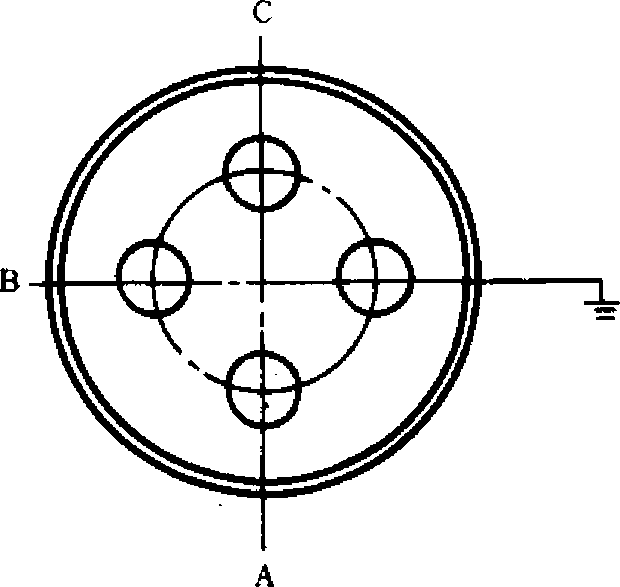

插座正视图

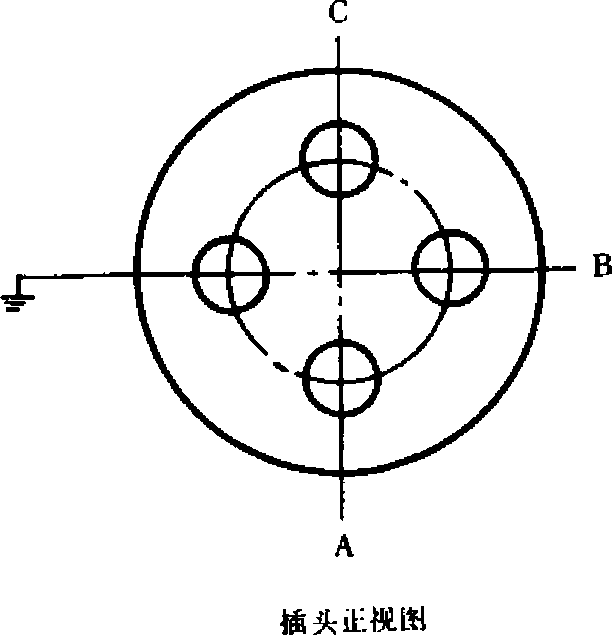

(a)插头、插座示意图

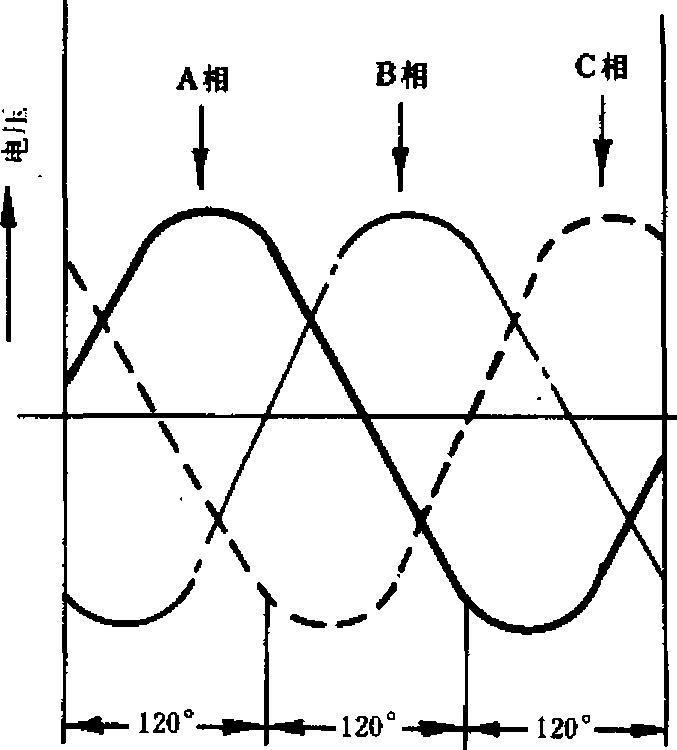

(b＞相序要求示意图

图2插头和插座相序

4*1*4堆场布局

4∙ 1-4・1冷藏箱堆场的位置应便于供电和管理。

¢1.4.2冷藏箱堆场必须划出箱位线及标明箱位编码,箱位线应明显划在每个平面标准箱位外,其自 身的宽度为mm,划法参照图3(a)或(b)_(I

4.1*4 3为装卸箱作业安全及査验箱号,平面标准箱位间应留有间距,在无机械通道和不设电源插座 处,其横向和纵向间距均为400 mm_o

4∙L4∙4装卸、运输机械通道处的纵向和横向箱位间距,应不小于机械正常作业所需的最小宽度。

4. L 4.5堆场划出的每个平面标准箱位可以平面堆放ICC(I C)型集装箱1个.1 AA(I A)型集装箱 纵向应_t⅛用2个平面标准箱位。

4-1*4* 6专用冷藏箱堆场的电源插座箱布置,纵向应每隔2个平面标准箱位设1排,冷藏箱的制冷机 端应靠近电源插座箱。电源插座箱处的箱位间距可按下式计算：

h = C * d '乂 2

式中：Zi -一 电源插座箱处箱位间距TmmJ

C——插座设施最大宽度，指电源插座、电源开关箱及其他安装支架等在安装外形尺寸E的最大 宽度，其尺寸由设计人员制订*mmj

d ——检修通道宽，指工人插接电源及巡视所需的操作宽度，定为1 OOO mm_O

冷藏箱堆场的箱位和电源插座设施的布置见图4。

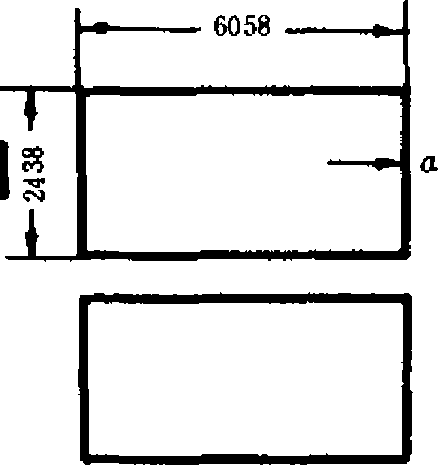

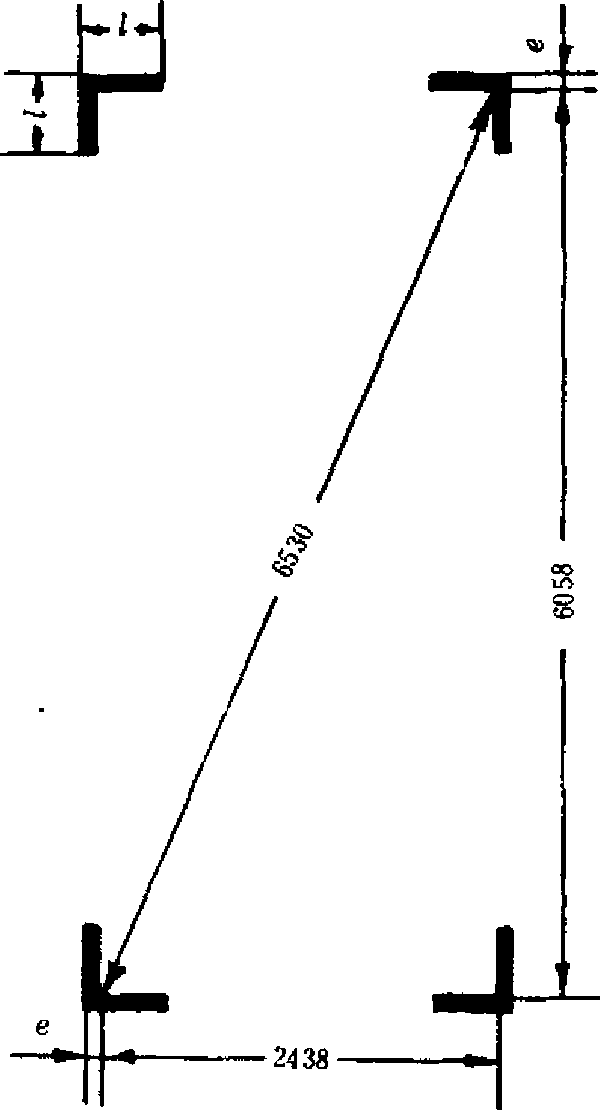

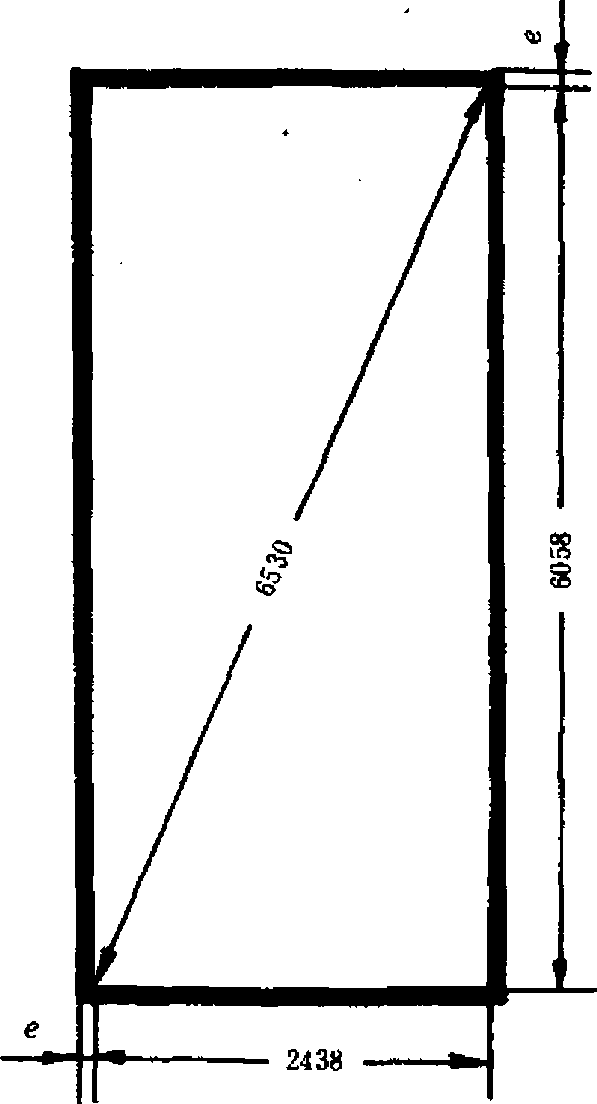

(a)角形

(b)方框形

——Ioomnl ； I---50OmIn_(J

图3箱位线示意图

□ □

& 箱位纵向间距4。Omm(不包括机械通道 b—-箱位横向间距400 mm(不包括机械通道 £ 一插座设施最大宽度；

d一 检修通道1 OOO mπ‰

图4箱位示意图

4.1.5其他

4・‰ 5.1新建专用冷藏箱堆场应考虑采用冷藏箱温度集中监测系统及设施.

4* L 5・2冷藏箱堆场的上下水及消防等设施，应按港口工程的有关标准及规范执行,而且应具备电气 设备的消防能力。

4* 1*5* 3凡堆码二层的冷藏箱堆场,应配置移动式的巡视及检修用设施。

42堆场技术管理

4.2.1冷藏箱堆场除按普通集装箱堆场管理外,还必须由专业人员负责电源设施、冷藏箱制冷设备及 箱内温度的巡视检査、电源插接、故障排除和检査维修等方面的工作，同时应配置相应的仪表和工具。

4・2<2接电运转的冷藏箱应定时进行运转巡视和温度监测,运转巡视的间隔时间为2〜4 h,填写温度 记录的间隔时间为4〜6 h,设有温度集中监测系统的堆场,其巡视间隔时间可允许为8〜12 h_o

4-2-3装货的冷藏箱入场前必须向堆场提交“冷藏货物说明七 其内容应包括箱号、箱型、货物名称、货 物重量、温度要求、通风要求及注意事项等。

12.4出入堆场交接

4∙2∙4∙1冷藏箱进岀堆场除按一般集装箱办理交接手续以外,还必须交接制冷设备及货物温度。冷藏 箱出入堆场应记录温度。

4-2.4*2冷藏箱进入堆场前，应按GB 11601的规定进行外观检査,进入堆场后，应立即进行入场检 査，同时填写入场记录,入场记录的检査内容见附录A（补充件），如出现异常应填写交接双方共同签认 的设备交接记录。

4∙2∙4∙3冷藏箱岀场检査的内容可参照附录A。

4.2-4-4对不进行运输前检査（简称PTI检査）或在场地不必插接电源的冷藏箱空箱,应集中堆存。

附录A 冷藏箱入场检査内容

（补充件）

Al检査设定温度是否正确，温度记录计是否正确指在设定温度（按冷藏货物说明）。

A2检查温度记录纸上记录的温度和融霜次数是否正常。

A3上好记录计上的发条或装好电池,必要时更换温度记录纸。

A4检査发动机和压缩机的润滑油量是否正常,有无漏油现象。

A5检查通风口的开度与所装货物是否适应，

A6检査电源电缆和插头是否完好。

A7检査冷藏箱标明的额定电压与堆场电源电压是否适应。

A8检査各指示灯的工作和指示是否正常。

A9检査制冷剂量是否正常,含水量是否正常。

AlO检査压缩机有无异常的噪声或过热，工作是否正常。

AlI当冷藏箱的设定温度是在保鲜状态,应检査供气（蒸发器出口）温度。

A12设有发电装置的冷藏箱,应检査发电电压是否正常。

附录B 堆场増设电輝的规定

（参考件）

Bl冷藏集装箱堆场必需保证三相380 V的供电。

B2堆存国际冷藏集装箱的堆场,如确有需要允许另外增设三相220 V的供电。

B3三相220 V供电电源插座的规格为220 V 60 A_O

B4需增设三相220 V供电的专用冷藏箱堆场，其220 V电源插座的数量，可按堆场总存箱容量的 20%〜50%考虑，

B5非专用或临时的冷藏集装箱堆场'如需三相220 V的供电,可配备移动式小型变压器,其单台容量 应大于冷藏箱制冷机的最大电力负荷（18.75 kVA）_o

附加说明：

本标准由中华人民共和国交通部提岀，由全国集装箱标准化技术委员会归口。

本标准由天津港务局负责起草。

本标准主要起草人谢浩涛、袁洪俊、郭成地。
