包装材料蜂窝纸芯

1范围

本标准规定了蜂窝纸芯的术语和定义、材料、要求、试验方法、检验规则及标志、包装、运输和贮存。

本标准适用于未经特殊加工处理的蜂窝纸芯的生产、使用和检验。经增强、防火、防静电等特殊加 工处理的蜂窝纸芯可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件.其最新版本（包括所有的修改单）适用于本文件。

GB/T 462纸、纸板和纸浆 分析试样水分的测定

GB/T 1453夹层结构或芯子平压性能试验方法

GB/T 2828.1计数抽样检验程序 第1部分:按接收质量限（AQL）检索的逐批检验抽样汁划

GB/T 10739纸、纸板和纸浆试样处理和试验的标准大气条件

GB/T 13023 瓦楞芯（原）纸

3术语和定义

下列术语和定义适用于本标准。

3.1

蜂窝纸芯 honeycomb COre

由多层纸或纸板经过涂胶复合粘接，再经过拉伸，呈连续蜂窝形状的芯材。

4材料

4.1用纸

蜂窝纸芯用纸应符合GB/T 13023的规定。

4.2胶粘剂

蜂窝纸芯用胶粘剂应符合国家相关标准规定。

5要求

5.1外观质量

5.1.1蜂窝纸芯的外观颜色为纸张本色，不允许有明显色差；

5.1.2蜂窝纸芯表面不允许有明显的脏污与其他缺陷；

5.1.3拉伸后的蜂窝纸芯破损漏洞每平米的双孔不超过3个，旦不能连续出现在周边同一位置。

5.2规格和尺寸

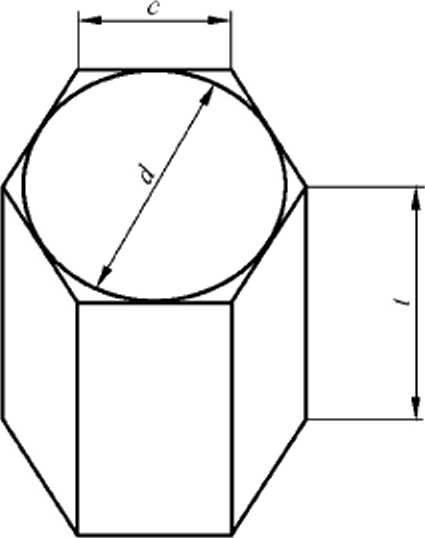

5.2.1蜂窝纸芯结构示意图如图1。

说明：

d ——蜂窝内径,为蜂窝纸芯IE六边形的内切圖直径.单位为毫米(mm).(√=√3c);

C   蜂窝边长.为蜂窝纸芯正六边形的边长.单位为毫米(mm)；

/ ——蜂窝纸芯厚度.单位为毫米(mm);

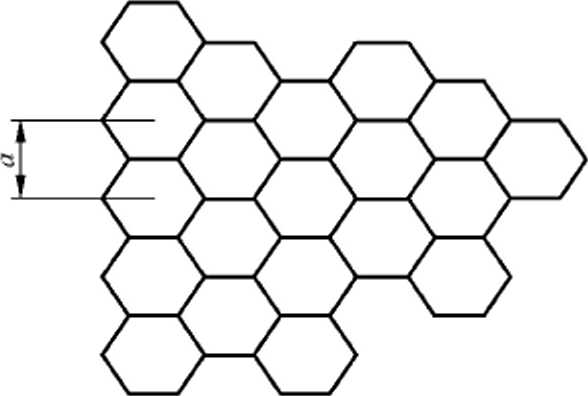

。   蜂窝孔距.拉伸方向上相邻两蜂窝中心之间的距离,单位为毫米(mm);

i ——孔径比，是蜂窝孔距与其内径的比.即i=a∕d_Q当蜂窝纸芯拉伸适当时.则；=1;拉伸过度.则/>1;拉伸不 足.则∕<l₀

图1蜂窝纸芯结构示意图

5.2.2公差

蜂窝纸芯的厚度公差为士0.5 mm_o纸芯边长通常为4、6、8、10 mm_o

5.3性能

5.3.1 含水率

蜂窝纸芯含水率≤14%_o

5.3.2平压强度

蜂窝纸芯的平圧强度应符合表1的规定：

表1蜂窝纸芯的平压强度最小值            单位为千帕

6试验方法 6.1外观

在自然光线下日测。

6.2尺寸

使用精度为0.01 mm的量具测量厚度尺寸。

6.3 含水率

按GB/T 462规定进行。

6.4平压强度 6.4.1仪器

纸板抗压试验仪按GB/T 1453规定进行。

测试蜂窝纸芯平压强度测试架的制备见附录A。

6.4.2样品的制备

横向取样长300 mmX 30 mm（30 mm是指未拉伸状态的尺寸）。将样品拉伸开成蜂窝状，置于测 试架中，工况条件为温度（23土2）°C、相对湿度50%土2%的恒温恒湿箱中预处理24 h_o 6.4.3试验步骤

试验步骤见附录A。

6.4.4计算公式

平压强度P应按式（1）进行计算。

F

? =^=O. 127 3F_max ɔ

式中:

P ——平压强度，单位为千帕（kPa）；

Fn_IaX——最大压力，单位为牛顿（N）；

测定5次，取其算术平均值作为测定结果。

7检验规则

7.1检验要求

检验分为出厂检验和型式检验。质量缺陷分严重缺陷和轻度缺陷。质量检验项冃及缺陷见表2。

表2质量检验项目及缺陷

7.2组批与抽样

相同材料、工艺、规格，并同时入库的产品为一检验批次。每批按3%。抽样，至少不低于3根。如检 验结果与本标准不符.从原批次加倍抽样进行复验.见表3。

需方在验收检査时应先检查外包装情况.然后从中采取试样进行检验.计数抽样检验按GB/T 2828.1 规定进行.样本单位为盘。接受质量:限（AQL）：平压强度的AQL值为4.0,外观质是、规格和尺寸、含水 率的AQL值为6.5。釆用正常检验二次抽样方案，检査水平为一般检査水平I,其抽样方案见表3。

表3抽样及判定

7.3出厂检验

7.3.1出厂检验按7.2的抽样规定进行检验。

7.3.2出厂检穀项目包括厚度、含水率、平压强度、破损漏洞和脏污。

7.4 型式检验

型式检验为第5章全部内容，右下列情况之一时，应进行型式检验：

a） 新产品或老产品转厂生产的试制定型鉴定；

b） 正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时;

C）正常生产时，每半年进行1次检验；

CI）出厂检验结果与上次型式检验有较大的差异时；

e） 长期停产后，恢复生产时；

f） 国家质量监督机构提出进行型式检验的要求时。

7.5检验结果判定

检验结果中.凡轻度缺陷有两项以上不合格，则该产品为不合格产品；严重缺陷有一项不合格时，应 对不合格项目进行加倍抽样夏验，复验结果如仍有不合格，则整批为不合格。

8标志、包装、运输和贮存

8.1包装标志应符合有关标准规定或订货合同规定，包装标志应包括以下内容：规格、合格证、产品名 称、生产企业名称、生产日期等。

8.2蜂窝纸芯的包装方式和要求由供需双方商定。

8.3蜂窝纸芯在运输的过程应避免雨、雪、曝晒和污染。不得采用冇损蜂窝纸芯质量的运输、装卸方式 及工具。

8.4蜂窝纸芯应贮存在通风干燥的库房内，底层离地面高度不少于IOO mm,短期露天存放时，应冇良 好的防护措施。蜂窝纸芯自生产之日起，贮存一般不超过6个月。

附录 A

（规范性附录）

蜂窝纸芯平压强度的测试架

A.1蜂窝纸芯平压强度测试架的制备

Λ.1.1说明

蜂窝纸芯平圧强度测试架,在进行蜂窝纸芯平压强度测试时与万能拉力试验仪相配合使用。

A.1.2技术要求

蜂窝纸芯测试架的材质为金属

A.1.3蜂窝纸芯平压强度测试架尺寸示意图见图A.1

a）蜂窝纸芯平压强度测试架底座

h）蜂窝纸芯平压强度测试架上压板

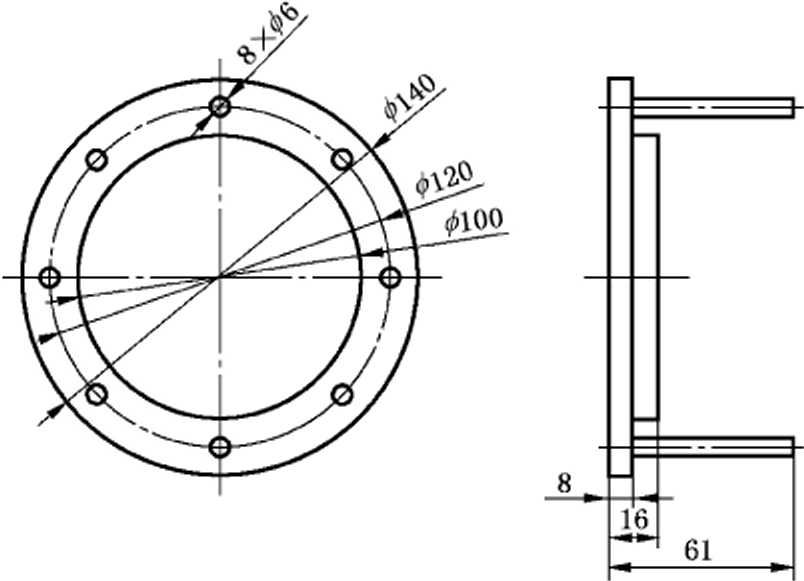

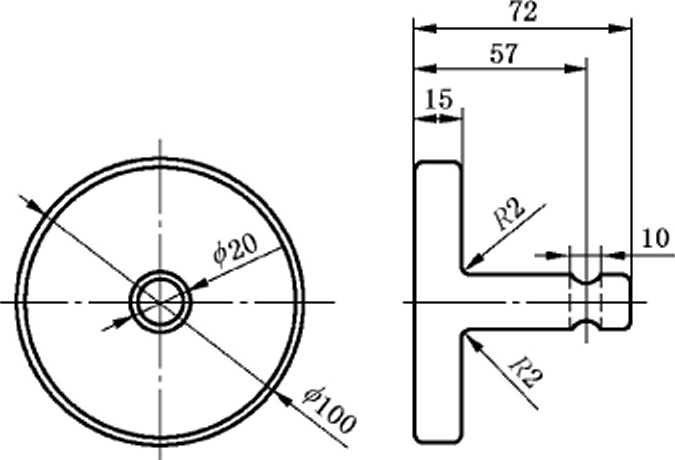

图A.1蜂窝纸芯平压强度测试架尺寸示意图

A.2蜂窝纸芯平压强度测试架的使用步骤

a）根据试样的蜂窝纸芯边长，参考表A.1选择合适的蜂窝纸芯拉伸数量;

表A.1蜂窝纸芯强度试验拉伸对照表

b）蜂窝纸芯拉伸后,平放在下压板上并用套准柱来卡住蜂窝纸芯，使蜂窝纸芯不能收缩;

C）在拉伸后的蜂窝纸芯底座中心与上压板应平行对齐进行测试，如图A.2。
