石油商业储库与化工品商业储库在设计上的差异

张圣慧

天津临港铁路建设发展有限公司，天津300300

摘要：由于化工品种类繁多，要求品质高，所以化工品储库与石油储库在设计上有许多差异，而如果不注意这些差异，或者 在设计细节上处理不当，会对生产操作带来许多不便。本文采用对比的方法，从两种储库在设计标准上、储罐规模上、软管 站配置上、收发球桶设计上等几个方面进行对比，明确了石油储库与化工品储库在设计和管理上的差异，提出了化工品储库 在设计上需要注意的问题。

关键词：石油；化工品；储库；储运

中图分类号：TE972    文献标识码：A 文章编号：1671-5519（2016）70-0145-02

自20世纪90年代开始，石油仓储商业油库开始在屮国 各沿海区域建设，屮石化、屮石油、売牌等国内外公司纷纷 以独资或合资的形式在国内各沿海区域建设商业油库，油码 头逐渐形成并完善；近年来，化工品仓储悄然兴起，思多而 特、泰山石化、屮化等在国内逐步扩大仓储规模，与孚宝形 成竞争态势，化工码头也渐成规模。

由于化工品种类繁多，且与石油相比有更高的品质要求， 所以石油商业储库与化工品商业储库在设计上存在许多差 异。近些年来，石油储运工程专业成为石油学院的热门专业， 但是该专业大多以对原油、成品油和天然气的储运为主要方 向，很少涉及化工品仓储内容；国内的许多设计院对化工品 的仓储设计理念也在逐步转变，从大进大出的粗放式设计调 整为专罐专管专用的精细化设计。

1石油商业储库与化工品商业储库在设计上的异 同

1.1采用的标准不同

化工品储库的总图布局采用的标准为GB50160-92《石 油化工企业设计防火规范》；石油储库采用的标准为GB 50074-2002《石油库设计规范》。

1.2储罐的规模不同

石油储罐一般偏大，1万立方米左右的储罐一般为小罐， 2万或2万立方米以上比较常见，5万立方米或10万立方米 的储罐也比较多。储罐采用标准罐设计，一般为矮粗形，罐 直径比罐高大。

化工品储罐因为储存的是比较精细的产品，且为屮间产 品，加之价格昂贵，一般海上来船吨位就很小（5000吨的船 为大船），储罐也相应的很小，1000立方米，1500立方米， 3000立方米的储罐比较常见，5000立方米的储罐一般为大 罐，当然对于甲醇、乙醇大宗货类1万至两万立方米的储罐 也比较常见，对于乙烯等昂贵造价的储罐，2万立方米左右 的储罐比较常见。因为一般化工品储库涉及的化工品类型比 较多，货类比较杂，又单罐单用，所以在有限的土地上要尽 可能的布罐，就需要调整罐的高宽比，储罐一般细高。但是 也不是说罐越高就越省地，根据GB50160-92《石油化工企 业设计防火规范》，对于甲B类化工品，罐壁间距必须大于 等于罐直径的0.6倍，但是如果罐高大于罐直径，取0.6倍 的罐咼。

1.3罐顶排气设施不同

对于石油储库，轻质油品，例如汽油，或石脑油，通常 采用内浮顶，罐壁最上一圈或罐顶下周边有一圈排风口（俗 称耳朵），内浮顶上侧空间通过排风口与大气直接相通；重 柴油或原油罐罐顶采用机械式呼吸阀，以此来维持罐内外的 压力平衡，同时，降低油品损耗；航煤等极不易挥发的油品， 罐顶通过一个下弯的通风管与大气直接相通。

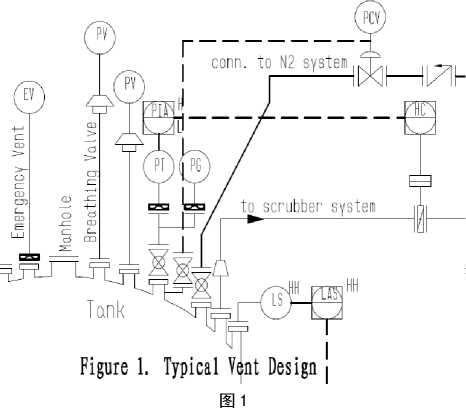

相比之下，化工品储罐的排风设施要复杂的多，因为化 工品一般为有毒或剧毒，以一个1500立方米的储罐为例， 罐顶的通风通常呼吸阀（PreSSUre VaIVe）设置2个；紧急 泄放阀（EmergenCy VaIVe） 一个；罐顶通常设有氮封，因 为对有些产品，罐空间吸气时潮湿空气会使产品氧化或吸水 变质，因此当储罐出料或小呼吸吸气，罐内压力达到压力控 制（PCV）阀门的设定值时，氮气会通过阀门的调节进入储 罐，当储罐进料或小呼吸呼气时，对于无毒，或对环境不造 成危害的化工品，罐内压力通过呼吸阀调节，混合气直接排 放大气；对于有毒，或对环境造成危害的化工品，罐内气体 通过管道连接到尾气处理系统，达到泄压目的。化工品储罐 排气设施如图 1 （Figure1.Typical Vent DeSign）所示。

1.4管道、泵的配置不同

石油储库的管道相对很少，通常会2个或2个以上储罐 共用一套管道系统、泵系统，有时候所有储罐之间在必要的 时候通过盲板拆装或阀门切换可以实现互相倒罐，以增加储 运灵活性。由于误操作或系统清洗不充分造成的少量石油产 品的混合，可以通过产品降级处理，不会造成大的危害。

但是，对于化工品来说，一种化工品一旦与另一种化工 品混合，这些化工品一般将要废弃，不仪仪是降级处理那么 简单。所以化工品管道尽可能的单罐使用单独一套管线系统。 因此化工品储库的管道系统会使用大量的钢材，大大地增加 了建设成本。

1.5软管站的使用

对于石油储库来说，管件或管道之间很少有软管连接， 一般都用硬管连接；例如，天津南疆石油库港区，港务公司 专门为各石油仓储公司设置了一个分配站，该分配站能够实 现各单位来船或出船产品的管道切换。

但是，对于化工品来说，因为涉及的管线太多，通常自 己库区就要设置交换站（软管站）。储罐出泵后去码头管线 数量可以经过交换站缩减，相同或相似产品可以共用一根或 几根管线，使用时，用软管连接。如图2 （FigUre2.Pump StatiOn Manifold）所示。

因为每个产品的储罐都要有独立的储运系统，因此对T-储运产品类型多的储库就会使用太多的装船泵或卸车泵，加 上一般来讲，工艺泵需要备用泵，所以无论购泵成本还是泵 的占地空间都大大加大。为了解决这一矛盾，泵的进出口也 可以采用软管的方式，作业时与相关管道相连。

1.6收发球作业

对于石油储库来说，一般来说，收发球装置只有在长输 管线相关的泵区才会设置，以实现长输管道的清管作业。库 区内管道在每段管段低点可以引出2”的球阀接口，在更换 产品时，或定期清理维护时，使用隔膜泵逐段吸出埋地段管

（下转第170页）

4. 2检查验收结果评定

结果评定分为检查结果评定和验收结果评定两个层次， 如表2所示。

表2检查验收结果评定

4. 3检查验收后处理

县级自查过程屮发现不符合政策要求和技术标准的成

验收不合格的，乡镇整改后再申请验收。

县级自查工作完成后，乡镇建立检查验收工作档案。档 案内容包括检查验收的申请、检查表、验收报告、整改报告 等。

5结论

县级自查是土地确权工作重要的阶段，严格按照要求做 好县级自查工作，有利于减少市级核查、省级验收的错误量， 使各县土地确权工作在省市检查工作屮成绩更好。

作者简介：杨飞，1986年4月出生，男，汉族，籍贯陕 西省西安市灞桥区，本科，助理工程师，遥感科学与技术， 测绘。

参考文献

• [1] 中华人民共和国农业部办公室.农村土地承包经营权确 权登记颁证成果检查验收办法（试行）[A].2015-02-27.

• [2] 陕西省农业厅.陕西省农村土地承包经营权确权登记颁 证成果检查验收办法（试行）[A].2015-09-15.

  （上接第145页）

  道内介质。储罐第一次接船时，可以估算出管道内货品残余 量，罐内存货为卸船量与管道内货量之差。第二次卸船，船 单量与罐检尺量就基本平衡了。

  但是，对于化工品来说，管道的罐至泵段，泵至汽车栈 台段，泵至码头段都要设置收发球桶，在需要的时候实现通 球功能。如图3 （FigUre3.Marine Manifold）所示。每次收 发球完成后，需要打球清管，保证储罐内货流增减量与船舶 减增量的平衡。吹扫通常通过有压氮气来实现。




  frWto Pmpl





  from∣∕to NQrIne Manifold

  T




  ^frmn° ^pu"^p2imi HWXi

  FigUre 2. PWnP StatiOn ManifOId




  Frarl/To PUnIP NQnifOIdl

  FrOllI/To PUm ManifOId2



  Conr. to N2








  FronZJo Jetty








  knΛrqχi⅛Γ

  I




  ≡   Fr∙oιιΛu Jett∙∙

  ⅛wι--------

  XPlgglng SYStenl




  FigUre 3. MarIne MaIlIfOld

  图3




  1. 7计量系统

  对于石油储库来说，汽车栈台在鹤管前加装流量计，流 量计的精度不必太高，流量计的读数只作为工作人员的眼睛， 然后只要在出入栈台口各加装一个地秤就万事大吉了。

  但是，对于化工品来说，汽车栈台在鹤管前加装流量计， 流量计要有足够的精度，同时，在出入栈台口仍要各加装一 个地秤。流量计的读数只作为工作人员的眼睛，计量仍以地 秤读数为准。但是，如果流量计精度不高，当挑剔的卡车司 机在地秤验货后发现汽车的实际装量比要求装量多出几十 公斤时，会要求卸下多出的部分。化工品与石油不同，单价 彳艮咼。

  1. 8辅助系统

  许多化工品的储存温度要求很苛刻，例如，液碱、醋酸 等，需要使用热水加热，而不是蒸汽直接加热，以防止蒸汽 直接通过管壁与介质接触，使得介质变性；硫磺储存温度为 160摄氏，更有自己独立的加热系统；苯乙烯、苯等要求保 存温度在10摄氏度左右，所以需要制冷系统。

  化工品对储存温度要求的苛刻，使得储库需要配备蒸汽 系统、热力站（完成蒸汽到热水的转换，为厂区提供热水）、 冷冻站（安装冷冻机组，为厂区提供冷冻水）；由于蒸汽伴 热在维护上的困难，电伴热越来越受到用户的青睐。

  2结束语

  通过以上对化工品储库与石油储库在设计上的异同的 阐述，为类似项目提供一定的参考指南。

  参考文献

  • [1] 杨筱衡.张国忠.输油管道设计与管理[M].北京：石油大 学出版社，1996.

  • [2] 沈志云.交通运输工程学[M].北京：人民交通出版社， 1999.

  • [3] 石油化工企业设计防火规范：GB50160—2008 [S].北京： 中国计划出版社，2009.

  • [4] 石油库设计规范:GB50074—2012[S]北京：中国计划出 版社，2012.

  作者简介：张圣慧（1972.1.6），女，汉族，天津临港铁路 建设发展有限公司工程师。
