ICS 73.010

D 09

备案号：25398-2009


AQ

中华人民共和国安全生产行业标准

AQ 1053—2008

隔绝式负压氧气呼吸器

Self-COntained negative PreSSUre COmPreSSed OXygen respirator

2008-11-19 发布

2009-01-01 实施


国家安全生产监督管理总局  发布

前言

1范围

2规范性引用文件

3术语和定义

4型式、分类、型号、基本参数

5技术要求

6试验方法

7检验规则

8标志、包装和贮存

附录A （规范性附录）隔绝式负压氧气呼吸器的结构和塑料材料要求

本标准为强制性标准。

本标准附录A为规范性附录.

本标准由国家安全生产监督管理总局、国家煤矿安全监察局提出。

本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口。

本标准由煤炭科学研究总院抚顺分院、安标国家矿用产品安全标志中心、太原市神瑞安全救护科技 有限公司负责起草。

本标准主要起草人：马善清、张君磊、王怡芳、余进、聂雅玲、陈福明、马云龙、吴庆宏、李振新、王鹏、 戴峻、马龙、吴北平、肖廷菊等。

本标准首次发布。

隔绝式负压氧气呼吸器

1范围

本标准规定了隔绝式负压氧气呼吸器术语和定义、型式、分类、型号、基本参数和使用条件、技术要 求、试验方法、检验规则、标志、包装、贮存等。

本标准适用于矿山井下、石油化工、隧道工程、消防等行业安全救护队员到作业危险场所进行抢险 救灾使用隔绝式负压氧气呼吸器（以下简称：呼吸器）的设计、生产制造和检验。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB 191包装储运图示标志

GB/T 1226 一般压力表

GB 2890过滤式防毒面具通用技术条件

GB 3836. 1-2000爆炸性环境用防爆电气设备 通用要求

GB 3836.4爆炸性环境用防爆电气设备本质安全型电路和电器设备“i”

GB 5099钢质无缝气瓶

GB 8982医用氧气

MT 454压缩氧呼吸器和压缩氧自救器用二氧化碳吸收剂一氢氧化钙技术条件

质技监局国发C2000]250号气瓶安全监察规程

3术语和定义

3. 1

隔绝式负压氧气呼吸器 Self-COntained negative PreSSUre COmPreSSed OXygen respirator

呼吸系统内的气压在吸气瞬间可能小于外界大气压的隔绝式氧气呼吸器.

3.2

呼吸系统 breathing SyStem

包括口具（面罩）、鼻夹、呼吸导管、气囊、排气阀和供氧装置及连接件与佩戴者呼吸器官形成的起呼 吸保护作用的系统。

3. 3

定量供氧 OXygen delinery by ConStant HOW

高压氧气经减压后，通过节流孔以规定的流量连续向呼吸系统的供氧。

3.4

手动补给供氧 OXygell deliVery by manual SWitCh

用手按动手动补给阀，直接向呼吸系统的供氧。

3.5

自动补给供氧 OXygen deliVery by demand VaiVe

呼吸系统内压力下降到规定压力值时，自动补给阀自动开启向呼吸系统的供氧。

呼气和吸气阻力 exhalation air Way and inhalation resistance

呼气和吸气时气流通过呼吸系统在面具内的阻力e

3.7

余压报警 Warning for the remainder PreSSUre InSide CyIinder

气瓶气压降低到规定值时,报警器的报警。

3.8

額定防护时间 nominaJ PrteCtiOlI time

在规定的作功功率条件下，呼吸器符合防护性能要求的使用时间。

3.9

自动排气磚 automatic re∏ef ValVe

低压系统内的压力上升到规定值时,排气阀自动开启向外界排气的装置。

3.10

高压系统 high PreSSUre SyStem

包括氧气瓶、氧气瓶开关、减压器、手动补给阀和压力指示器等高压部分及其连接件形成的气路,工 作时直接承受气瓶输出压力的气路为高压系统.工作时与人的呼吸系统形成闭合回路的气路为低压 系统。

3. 11

减压器 PreSSUre reducing ValVe

将高压氧气减压，以自动补给供氧和定量供氧方式向低压系统供氧的装置。

气糞工作容积 available VOlUme Of breathing bag

自动排气阀开启时气囊容积与自动补给阀开启时气囊容积的差值。

4型式、分类、型号、基本参数

以耐高压容器(包括合金瓶或碳纤维复合瓶)充填压缩氧气作氧源，低压储气部分有气囊式和呼吸 舱式两种。

4.2分类

按额定防护时间，可分为60、120、18。、240 4种类型。

4.3型号

H Y F-D-( * * )

I------------检验单位统一排列顺序号

----------------------有效使用时间，60、120、180、24。min

---------------第 二特征代号:负压型

--------------------第-J特征代号:氧气

--------------------产品类型代号：呼吸器

4.4基本参数

设计参数应符合表1规定。

豪1基本参数

序号

额定防护时间/

Tnin

氧气瓶额定压力/ MPa

额定耗氧量/ (L ∙ min^l)

氧气储量/

L

1

60

≥20

≥l-3

≥H0

2

120

≥220

3

180

220

4

240

>440

5技术要求

5.1使用条件

在下列环境中使用,应能可靠地保护呼吸器正常工作，气体及含量，CO(0〜10)%；SOz(0〜2)%； H2S(O〜1)%；No&〜CO2(0〜IOo)%;CH,(O〜IO0)%M(0〜IoO)%；浮尘在 10 g∕π√ 以下。

—— 大气压力：(70〜125)kPa;

—相对湿度= (0~100}⅞i

温度：(—20~40)1C□

5.2外观检查

5.2. 1所有零部件应保持清洁,与氧气直接接触部分应无油脂、涂漆，电镀表面色泽应均匀一致，与基 体结合良好,不得有针孔、斑点、条纹、脱皮、起泡、擦伤和流痕等缺陷，上壳内部应设置防伪条码(编码信 息量：企业和产品名称型号,生产日期和批次，出厂检验员等)，防伪标志清晰可见。

5.2.2产品应符合本标准要求,并按规定程序批准的图样和技术文件制造。

5.3气密性

高压系统在18 MPa条件下保持2 Tnin,气密性试验中不应漏气。

5.3.2低压系统气密性：

低压系统经正压气密性试验,在1 min内其压力变化值应不大于20 Pa。

5.4防护性能

在额定防护时间内，吸气中氧气浓度应不低于28%.

5.4.2使用全面罩和半面罩吸气中二氧化碳浓度应符合表2规定。

表2防护性能参数

试验时间/ min

吸气中CQ最大值/ %

吸气中Cd 平均值/%

吸气温度/

OC

呼气阻力/ Pa

吸气阻力/ Pa

30

  • ① 呼吸量院L/

Inin 时,应≤1. 0;

  • ② 呼吸蚩30 L/ nɪin 时，应≤1. 5

≤0. 5

  • ① 试验条件 在(26±2)eC 时,应 M39 =C, 无降温器时， 应M45笆；

  • ② 试验条件 在(40±2>r 时，应W50 Γ

  • ① 呼吸量在30 L/min 时，呼吸频率在20 Tnm-I 时，应 ≤ + 400⅛

  • ② 呼吸量在50 L∕τnin 时，呼吸频率在25 min-1 时(试验时间60 min),应 ≤÷600

  • ① 呼吸量在30 IVmin时， 呼吸频率在20 mh1τ时’ 应 0^--400i

  • ② 呼吸童在50 L/min时， 呼吸频率在25 min-时 (试验时间60 min),应 0〜一600

60

120

240

5.4.3吸气温度应符合表2规定.

5.4.4呼气阻力和吸气阻力应符合表2规定。

5.4.5防护时间，见表3规定。

表3供氧性能参数

在30 L/min条件 下，试验时间∕min

在50 L/min条件

下，试验时间∕mE

定量供氧量/ (X ∙ min" 1)

自动补给供氧量/

（L - miπ-1 ）

手动补给供氧量/

（lʃ ∙ miπ^1）

60

30

≥l-4

在 20±3 r,101.3±1.34 kPa 规定条件 下（其他条件时应按气态方程推算），气瓶压力 在如〜5 MPa时测定，应380

120

180

60

240

5.5供氧性能

5- 5. 1定量供氧流量，见表3规定。

5.5.2自动补给供氧量,见表3规定。

5.5.3手动补给供氧量，见表3规定。

5.6自动补给阀开启压力

当低压系统的压力下降至（一IOO〜一300）Pa时,其自动阀应能立即开启。

5-7排气阀开启压力

当向气囊通入1.5 L/min流量的稳定气流时，排气阀的开启力应为100~300 Pa。

5.8耐温试验

不接气瓶,不充填COZ吸收剂〈或不接清净罐）不装冷却元件的呼吸器,经耐温试验后，检查各部件 应不发硬、不开裂、不发黏、不变形，并符合气密性5. 2和5. 4条的要求。

5.9耐冲击性能

带包装的呼吸器经冲击试验后，应符合第5.2,5.4条款的要求。

5.10主要零件及有关材料

5.10.1氧气瓶应符合GB 5099和有关标准的规定。

5- 10.3.2呼、吸气阀的通气阻力应不大于30 Pa。

5-10.4面罩，包括全面罩、半面罩应符合GB 2890的规定,并且在额定防护时间内镜片不应上雾。

5- 10. 5气囊或呼吸仓的气密性和有效容积，气密性其内部压力达到980 Pa,有效容积应在2. 7 L-5.0 L范围内。

5.10.6清净罐

5.10.6. 1清净罐通气阻力，在防护时间试验后测试，通入30 I√min稳定气流测定时通气阻力 Wl5。Pa。

5. 10.9二氧化碳吸收剂，其产品吸收率、强度等应符合MT 454«K缩氧呼吸器和压缩氧自救器用二 氧化碳吸收剂一氢氧化钙技术条件》规定要求。

5. 10. 10压力声响报警，当气瓶在开启、关闭及余压为（4〜6）MPa时应发出自动警示声响，余压报警 声级强度应大于80 dB（A）,采用手动报警时声级强度应大于90 dB（A）,且声响时间为3O~6O s,采用 电子报警装置时应符合防爆GB 3836. 4标准要求。

5.10.11减压器安全阀或泄压孔的出口压力（阀门开启泄压值），应为膛室压力的1-2^2. 0倍。

5.10.13外壳如采用非金属材料制作时,其表面绝缘电阻应小于1 ×1O9Ω,应符合防爆GB 3836. 4标 准要求。

6试验方法

6.1外现质畳检查

用目测方法检查呼吸器的外观情况,并记录观察结果。

接好气瓶,打开开关，在气瓶压力18 MPa以上条件下保持2 min,用皂沫涂擦呼吸器高压系统各个 接头处，检査是否漏气。

关闭排气阀，用橡胶塞堵紧，连接面罩的呼气软管在系统中通过三通接人压差计和压气泵，然后向 系统内充气加压到800 Pa,并关闭气路,开启秒表计时,观察并记录1 min内压力的下降值。

6.3防护性能

« 4主要仪器设备

序号_

仪器设备名称

_______________规格要求⅜∏说明_______________

1

仿人工話吸机 —「   一-

呼吸量（10〜50）L∕min,频率（10〜30）次∕min∙呼吸比1，1

2

湿式气体流量计—    —”

(0 〜5)π√∕h,精度±1%_________________________________

3

鼓泡式加温增湿器      -

(3]±2)tC          _______________________________________

4

温度测试仪        ：

(O-IOO)V) ±1,C

5

温度指示控制仪

(O-IOO)OC, ±2P

6

采气泵___________

(4—6)L∕miπ

7

压力表或压力变送器

量程(-2 OoO-2 OOO)Pa,精确度土20 Pa

8

热磁0?分析仪-     -

¢0-100)%,准确度 0.1%

9

红外线CQ3分析仪     -一

%〜5〉％,准确度 0.1%      一    —      ——   —

10

恒温箱    —  「一

LOmXS 75 mX0.60 m,内有加热、温控、风凰等，20~45笆可调控

11

釆集器、计算机、打印机

接口为 485________

6.3.2试验条件见防护性能试验参数表5。

表5防护性能试验参数

额定防护

时间∕min

恒温箱温度/ aC

劳动强度

测定起止时间/ min

呼吸试验条件

呼吸量/ (L ∙ Tnin-I )

呼吸频率/

（min^t）

CO2进入量/ (L ∙ min-')

耗氧M (L ∙ minJ,)

60

26±2

中等

0~即

30

20

1. 15

1.28

120

0-120

180

0-180

240

0-240

240

40 士 2

重型

O〜60

50

25

2.0

2.2

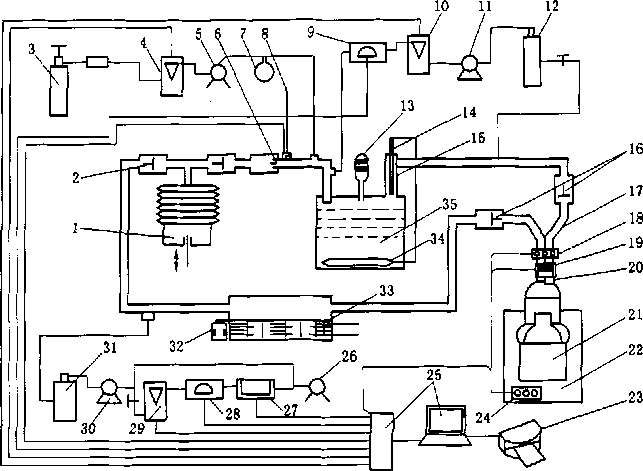

I-—仿人工呼吸机；

2,16-^ 单向逆止阀；

4,10,29——转子流量计；

5,26-—湿式气体渣量计；

8,14——温度测试仪；

9,28——红外线CO2分析仪；

11,30——采气泵；

12,31--干燥塔；

13,32——补水器:

18,24-—压力表或压力变送器;

21——受检呼吸器；

22--恒温箱；

23一一打印机；

25——采集器与计算机；

27---热磁O2分析仪；

S3—热交换器；

除仿人工呼吸机、加温增湿器外，呼吸气路总容积不应超过2 L。其中加温增湿器（水分饱和器）出 口和连接呼吸器口具三通管，这段管路应包上保温材料保温。

a） 标定气体分析仪和其他测量仪器；

b） 标定呼吸机的呼吸量、呼吸频率、CQ进入流量、0?耗量；

C）检査系统的气密性；

d）将呼吸器分别按表5要求接入恒温箱（26 + 2）0C或（40土2）°C的试验环境，进行防护性能试验.

a） 把被检呼吸器接到仿人呼吸装置上，记录湿式流量计读数；

b） 打开呼吸器气瓶阀门，开动呼吸机，同时通入Co2并开启采气泵、红外线COZ分析仪和热磁式 O2分析仪的开关,再开启秒表计时，记下气瓶压力，试验正式开始；

C）检验中要随时观察和调节CO2进入量、耗氧量，每隔10 min记录一次吸气温度、浓度、CC⅛浓 度、呼气阻力和吸气阻力及氧气瓶压力，直至试验结束,卸下呼吸器,作清净罐通气阻力试验；

d）当检验时间达到额定防护时间或吸气中CO2浓度、Ch浓度、吸气温度、呼气或吸气阻力中任 何一项参数超过标准规定或气瓶压力降到0.5 MPa时应停止试验，记录湿式流量计读数，复 核COz进入量和耗氧量，记录氧气瓶压力，关闭气瓶。

6.3.4测定结果

--防护时间;

——吸气中最低OZ浓度；

——吸气中最高CO2浓度；

——最高吸气温度；

——最大呼气、吸气阻力（扣除系统阻力）。

6.4供氧性能测定

6.4.1定量供氧流蛍

当呼吸器高压系统压力为（20~2）MPa时，用呼吸器检查仪或在呼吸器校验台上的转子流量计 （2. 5级）测定。

6.4.2自动补给供氧量测定

当呼吸器高压系统压力为（20〜3）MPa时，用呼吸器校验台专项测试装置或呼吸器检查仪测定。

6.4.3手动补给供氧量测定

当呼吸器高压系统压力为（20〜3）MPa时,按手动补给阀，用呼吸器检查仪或校验台上的大流量计 （2. 5级）测定。

6.4.4宜动补给阀开启压力测定

将呼吸器置于水平位置，连接呼吸器校验仪的水柱计和吸气泵，打开氧气瓶开关’从口具处或面罩 处以（8〜12）L∕min流量向外抽气，观察自动补给阀开启供氧时的水柱压力计指示的压力值。

6.4.5排气阀开启力测定

将呼吸器水平放置，连接呼吸器检查仪或校验台的水柱计,关闭排气阀，打开氧气瓶阀门，向低压系 统内以定量供氧量供氧，观察并记录呼吸器排气阀开启时的压力值。

6.5丽温性能试验

把不接氧气瓶且不带冷却元件，不带Ce）2吸收剂的呼吸器放A（-20 + 2）oC的低温箱内贮存16 h, 取出后再放入（60 + 2）°C的高温箱内贮存16 h,取出后冷却至室温，然后检查各零部件是否变形、开裂、 发粘、变脆、变硬情况，按6. 2、6. 4进行气密性、供氧性能试验。

6.6耐冲击性能试验

将包装好的呼吸器固定在冲击试验台上，以加速度30 m∕s2旋转，频率（80~120）r∕min,连续试验 2 min后，按第5.2,5.4,5.5条款的要求进行试验。

6.7主要零部件试验方法

6- 7.1气瓶按GB 5099规定的方法进行。

6-7.2压力表或压力变送器（见表6）及报警装置。

表6压力表或压力变送器误差范围

J   标准压力/MPa

压力表或压力变送器压力值/MPa

______允许误差/MPa______

20

19-21

20±1

IO

4

__ H____

Z

6.7.3呼、吸气阀的逆向漏气量测定

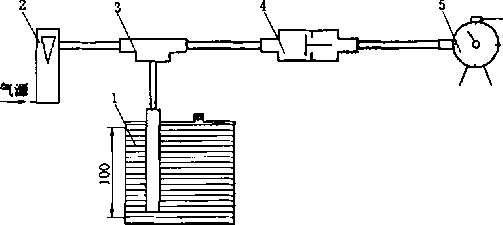

呼、吸气阀的逆向漏气量测定装置如图2连接。把呼气阀或吸气阀逆向接到装置气路上,通入流量 为（L 5 + 0. 1）L/min的稳定气流,使通气压力保持在（980+10）Pa,测定1 min进入湿式气体流量计的 漏气量。

3 三通管；

图2

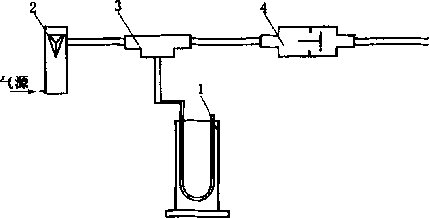

呼、吸气阀的通气阻力测定装置如图3连接。从流量计入口处向装置系统内通入（30±2）L∕m⅛的 稳定气流,记录压力计指示值,减去测试装置的系统初始阻力，即为通气阻力，

3一三通管,

4——呼或吸气阀。

6.7.5 面罩、眼窗或防烟眼镜的视野应按GB/T 2890规定进行，非金属外壳抗静电试验应符合 GB 3836. 1—2000 中 25 规定。

a） 把气囊或呼吸仓的气密性,对进、出气口堵封好,在（65土5）笆的热水中浸泡6 h,取出擦干，观 察粘接缝连接部位是否开胶、渗漏,从一个通气口通入气体使其内部压力达到980 Pa,把气囊 或呼吸仓浸入水中观察有无气泡。

b） 有效容积的测定,把呼吸器置于水平位置，堵住定量供气孔，向气囊内或呼吸仓内通气，到排 气阀（孔）开始排气时停止通气,用抽气装置（采气泵接湿式流量计）从中向外抽气,到自动补给 阀开启为止,在湿式气体流量计上测出的体积即为有效容积。

6.7.7清净罐

6. 7. 7. 1气密性测定时用橡胶塞住清净罐的出口，从进气口充气,使其内部压力达到10 kPa后把罐体 浸入水中，观察有无气泡冒出。

6. 7. 7. 2阻力测定其装置图3,将清净緇换接到4上，通入（30±l）L∕min的稳定气流，观察压力计的 指示值,减去测定装置的空白阻力即为实际清净繼阻力。

6. 7.8冷却器、水分吸收器的气密性测定，可以在呼吸器低压系统气密性测试中一起进行,也可采用封 堵其进出气口，然后充气加压至10 kPa再浸入水中观察有无气港冒出。

6. 7.9呼吸软管的伸长率和气密性测定,把歎管一端吊起,瀆置其自然长度为弑不包括接头然后在 其另一端施加负荷10 N,5 min后测其长度为丄伸长率则为（3-α）∕αX 100% ;测定时目测是否有开裂、 脱胶、洞穿现象，在拉伸试验后的呼吸软管内,施加LSkPa,慢慢通入气体形成压力,检査是否漏气。

6. 7. 10 CO2吸收剂应符合MT 454规定进行测试。

6. 7.11压力声响报警的声级强度测定

a） 在下列4种情况下,应发出提示报警声响：打开气瓶时；当气瓶压力降到（4〜6）MPa时；当关 闭气瓶从低压系统向外抽气时*当关闭气瓶进行呼吸时。

b） 当气瓶压力降到（4〜6）MPa时,为余压自动报警,其声级强度要用声级计和秒表测定,在距离 呼吸器讯响器正前方1 m处测定报警声响强度和报警时间，手动报警与其测试方法一致。

6. 7. 12 减压器安全阀或泄压孔的出口压力，在减压器膛室内输入（2〜2. 5） MPa压力时，用 （O~15O）m3∕h （精度在2.5级以上）的转子流量计测定其输出流量值;用（0~l. 6）MPa精度在2.5级 以上的压力表,测膛室工作压力。

6. 7. 13 Oz浓度应按GB 8982规定方法进行,也可用热磁式6分析仪进行测定。

7检验规则

7.1出厂检验

7.1.1产品经制造厂质检部门逐台检验合格,并签发合格证后方准出厂，

7.1.2出厂检验项目见表7.

7.2型式检验

a） 新产品定型、鉴定或老产品转厂生产试制时’

b） 产品正式生产后，如结构、材料、工艺有较大改变，可能影响产品质量时；

C）正常生产满3年或生产台数达1 OOO台时；

d） 产品停产2年,再次恢复生产时；

e） 出厂检验结果与上次型式检验测试结果有较大差异时；

表7出厂和型式检验项目

序号

检验项目

技术要求

试验方法

出厂检验

型式检验

备注

逐台检验

抽样检验

I

外观检査

5.2

6. 1

√

√

√

☆

2

髙压气密性能

5. 3. 1

6. 2. 1

√

√

√

☆

3

低压气密性

5. 3. 2

6. 2. 2

√

√

√

☆

4

吸气中O2浓度

5. 4. 1

6. 3

—

√

√

☆

5

吸气中co,浓度

5.4.2

6. 3

—

√

√

☆

6

吸气温度

5.4.3

6. 3

—

√

√

☆

7

呼、吸气阻力

5,4,4

6. 3

-

√

√

☆

8

防护时间

5.4.5

6. 3

-.

√

√

☆

9

定量供氧流量

5.5.1

6. 4.1

√

√

√

△

10

自动补给流量

5.5.2

6, 4.2

√

√

√

☆

11

手动补给流量

5. 5. 3

6. 4. 3

√

√

√

☆

12

自动补给阀开启压力

5. 6

6.4.4

—

√

√

△

13

排气阀开启压力

5.7

6. 4.5

-■■■

7

√

△

14

耐温性能试验

5.8

6. 5

—

—

√

☆

15

耐冲击性能试验

I_______________________________________________

5. 9

6.6

-

—

.7

☆

16

压力表或压力变送器

5.10.2

6. 7.2

√

—

△

17

呼、吸气阀逆向漏气量

5. 10. 3. 1

6. 7. 3

√

—

△

18

呼、吸阀的通气阻力

5. 10, 3. 2

6. 7.4

--

—

△

19

≡5

5. 10. 4

6.7.5

√

—

■-

△

20

气囊或呼吸仓试验

5. 10. 5

6. 7. 6

—

√

-

△

21

清净罐通气阻力

5. 10, 6. 1

6, 7. 7. 1

—

√

一

△

22

清净罐气密性

5. 10. 6. 2

6. 7.7.2

—

√

-

△

23

冷却器、水分吸收器气密性

5. 10. 7

6.7.8

√

—

—

△

24

呼吸软管

5. 10. 8

6. 7. 9

√

—

—

△

25

CO2吸收剂

5* 10. 9

6. 7, 10

—

-J

—

△

26

压力声响报警

5. 10. 10

6. 7. 11

√

√

√

☆

27

减压器安全阀或 泄压孔开启压力

5. 10. 11

6.7. 12

—

√

—

△

23

O3浓度

5. 10. 12

6. 7. 13

-

√

√

△

29

呼吸器外壳

5. 10. 13

6. 7. 14

-

—

√

△

注:u√”为检验项目；“一”为不检项目；"☆”为主要项目；"△”为一般项目.

7.2.3从出厂检验合格的产品中按GB/T IOllI方法抽样，抽样基数量为批产量的3⅞(10台以上 但检验数量不应少于2台。

7.3判定规则

8标志、包装和贮存

每台呼吸器应在外壳明显处牢固安设产品铭牌，产品铭牌包括以下项目，

a） 产品型号、名称；

b） 出厂编号；

C）安全标志编号；

d） 制造日期（年、月）；

e） 制造厂名称。

8.2 包装

8.2. 1呼吸器装箱时，氧气瓶内应充填NO. IMPa氧气。

8.2.2包装箱可用足够强度的纸箱、木箱、皮箱、复合塑料箱等。箱子应有防潮、防震，安放牢固等功 效，上壳内部应设置防伪条码（防止假冒贴牌生产）。

a） 装箱单；

b） 产品合格证（包括压力表和氧气瓶合格证书）；

C）使用说明书；

d）专用工具和必要备件。

8.2.4包装箱外壁应有明显的文字和安全标志图示，内容包括：

a） 制造厂名称；

b） 安全标志编号；

C）产品型号、名称和数量’

d） 外形尺寸和毛重；

e）  出厂日期（年、月）；

D包装箱外“严禁受潮"、“切勿倒置"、“小心轻放”、“远离火源”和“安全标志编号”等图示标志应 符合GB 191的规定。

8.3贮存

呼吸器应贮放在通风良好的库房内，距热源不得少于1 m，室内温度（ + 5~ + 40）°C.不得有腐蚀性 气体和蒸汽，与油类等可燃物应隔离。

附录A

（规范性附录）

隔绝式负压氧气;呼吸器的结构和塑料材料要求

A.1结构要求

A. 1. 1呼吸器以高压氧气瓶充填压缩氧气为气源，呼吸时使用氧气瓶内的氧气，不依赖外界环境气 体,其结构应简单、紧凑、结实•

A. 1.2呼吸器的外形不得有妨碍使用的向外凸出部分和尖角。

A. 1.3呼吸器从佩戴者身上取下，面罩未取下时，佩戴者仍可继续呼吸。

A-1.4呼吸器外壳应有足够强度,背壳（下壳）应符合人体背部外形，保证营负时舒适；用于固定上、下 壳的扣合应松紧适度,开扣灵活，能防止意外挂开。

A. 1.5呼气阀、吸气阀和排气阀的结构，应保证性能可靠。

A-1.6佩戴者应能方便地开启氧气瓶阀;方便撼观察压力指示。

A. 1.7背带、腰带应能方便地调节长度并能镇紧,肩垫应选用耐磨柔软的阻燃材料.

A- 1.8呼吸器所用化学药品、佩戴时的唾液或冷凝水不应影响呼吸器的功能,或对佩戴者造成危害。

A- 1-9与氧气接触的零部件应清洗除油;低压系统必须清洗消毒。

A.2塑髀材料萋求

A.2. 1呼吸器选用的材料,应有足够的机械强度，耐老化,耐腐蚀,且不燃或阻燃，壳外零部件氧指数 不大于28%。

A. 2. 2呼吸器外壳等部件的表面电阻（除金属与橡胶件外）应小于1 ×109Ω,按GB 3836. 1-2000中

25规定的方法进行。

A- 2.3与佩戴者皮肤接触的部分,应选用对皮肤无刺激材料，与呼吸器管相通部分材料应不危害佩戴 者健康.

中华人民共和国安全生产

行业标准

隔绝式负压氧气呼吸器

AQ 1053—2008

*

煤炭工业出版社出版

（北京市朝阳区芍药居舞号1Q0029）

网址:www. cciph. com. Cn 煤炭工业£版社印刷厂 印刷 新华呂店北京发行所发行

⅛

开本 880mτn× 123Omm 1/16 印张 1 1/8 字数22千字 印数I-LQoo

2009年1月第1版 2∞9年1月第1次印刷

15 5020 < 353

社内编号6055 定价15.00元

版权所有违者必究

本书如有缺页、倒页、脱页等质量问题,本社负责调换
