集装箱吊具的尺寸和起重量系列

Dimensional and capacity series for freight container spreader

GB 3220－1982

1  适用范围

本标准适用于GB 1413-78《货物集装箱外部尺寸和重量的系列》所列各型集装箱的吊具。凡新设计和制造的该等吊具，均应符合本标准。

2  集装箱吊具的定义

集装箱吊具是一种通过箱体顶部框架传力的起吊工具，它具有与箱体相适应的结构，通过位于四个角部的转锁与箱体的四个顶角件连接，进行起吊作业。

3  起重量和型号

按GB 1413－78所规定的集装箱重量系列为304802kg、20320kg、10000kg和5000kg。其相应吊具的额定起重量分别为30500kg、20500kg、10000kg和5000kg；相应的型号则分别为JD－30，JD－20，JD－10和JD－5。

4  尺寸

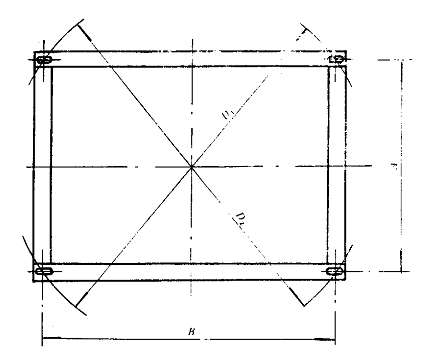

各型吊具的主要尺寸和规格如下表所示：

型号	转锁中心距的尺寸和极限偏差 mm		对焦转锁中心距差值 K=D1-D2 mm	转锁转角 α	吊具的额定起重量 kg	相应的集装箱型号
	A	B
JD-30	11985±6	2259	16	90°	30500	1AA
JD-20	5853±6		13		20500	1CC
JD-10	3807±6		6		10000	10D
JD-5	1764±4				5000	5D

吊具的外形尺寸不应超过集装箱的最大外部尺寸，但其导向翼不受此限。

附加说明：

本标准由全国集装箱标准化技术委员会提出，由该技术委员会秘书处归口。

本标准由交通部水运科学研究所起草。

本标准主要起草人司淑云、关慎谦。
