现批准《城镇供热系统标志标准》为行业标准,编号为
CJJ/T 220- 2014,自 2014 年 12 月 1 日起实施。
本标准由我部标准定额研究所组织中国建筑工业出版社出版 发行。
中华人民共和国住房和城乡建设部
2014年4月29日
根据住房和城乡建设部《关于印发〈2013年工程建设标准 规范制订修订计划〉的通知》(建标[2013] 6号)的要求,标 准编制组经广泛调查研究.认真总结实践经验,参考有关国际标 准和国外先进标准,并在广泛征求意见的基础上,编制本标准。
本标准的主要技术内容是:1.总则;2.术语;3.标志分 类;4.安全标志;5.专用标志;6.标志制作;7.使用与维护。
本标准由住房和城乡建设部负责管理,由唐山市热力总公司负 责具体技术内容的解释。执行过程中如有意见或建议,请寄送唐山 市热力总公司(地址:河北省唐山市卫国北路7号,邮编:063OOO)O
本标准主编单位:唐山市热力总公司
本标准参编单位:城市建设研究院
北京市热力集团有限责任公司
秦皇岛市热力总公司
唐山市热力工程设计院
北京市热力工程设计有限责任公司 承德热力集团有限责任公司 牡丹江热力设计有限责任公司 唐山兴邦管道工程设备有限公司
本标准主要起草人员:简进 |
郭华 |
罗玲 |
张卫忠 |
安正军 |
刘荣 |
张海宁 |
王毅 |
王云琦 |
孙福利 |
于黎明 |
高斌 |
邱华伟 |
王鹤 |
于洋 | |
本标准主要审查人员:王淮 |
陈鸿恩 |
董乐意 |
李先瑞 |
王飞 |
栾晓伟 |
崔跃建 |
孟继成 |
廖嘉瑜 |
王有富 |
杨永峰 |
COntentS
5. 2 InStanatiOn Sign ..........................
7. 1 General ReqHirementS ......... ,
7. 2 USage .....*...............................................
APPendiX A COmmOn TyPeS Of On-ground Sign POSt
APPendiX B COmmOn TyPeS Of AbOVe-ground
APPendiX C EXamPIeS Of Painting On PiPeIine
EXPlanatiOn Of WOrding in ThiS Standard
ACIdition: EXPIanation Of PrOViSiOnS
i.o.i为规范城镇供热系统标志的制作、使用和维护管理,发 挥标志的警示、提示作用,制定本标准。
1.0.2本标准适用于城镇供热生产、输配等供热相关场所标志 的制作、使用和维护管理。
1.0.3城镇供热系统标志应由颜色、图形符号及文字构成,且 应具有简单、易懂、易识别的特性,应能传达明确而特定的 信息。
1.0.4城镇供热系统标志的制作、使用和维护管理除应符合本 标准外,尚应符合国家现行有关标准的规定。
2. 0. 1 禁止标志 PrOhibitiOn Sign
禁止不安全行为的图形标志。
2. 0. 2 警告标志 Warning Sign
提醒对周围环境引起注意,以避免可能发生危险的图形 标志。
2. 0. 3 指令标志 direction Sign
强制做出某种动作或采用防范措施的图形标志。
2.0.4提示标志 information Sign
提示某种信息的图形标志。
2. 0.5专用标志 SPeCial SigrI
表达供热系统特有信息的图形标志。
2. 0.6 地面标志 on-ground Sign
设置在地面,表明地下供热管线信息的图形标志。
2. 0. 7 地上标志 above-ground Sign
设置在地上且高岀地面,表明地下供热管线信息的图形 标志。
2. 0. 8 地下标志 Under-ground Sign
埋设于地下,表明地下供热管线定位、示踪的图形标志。
2. 0. 9 有限空间 COnfinecl SPaCe
封闭或部分封闭,进出口较为狭窄有限,未被设计为固定工 作场所,自然通风不良,易造成有毒、有害、易燃、易爆物质积 聚或高温、登量不足的空间。
2. 0. 10标志桩 marker POSt
表明埋地管线位置、属性和参数的地上标志。
2. 0. 11转角桩 COrner POSt
表明埋地管线水平转角位置和参数的地上标志。
2. 0.12测试桩 test POSt
表明监测和测试管线阴极保护等参数的地上标志。
3.0.1城镇供热系统标志可分为安全标志和专用标志。
3.0.2安全标志可分为禁止标志、警告标志、指令标志和提示 标志。安全标志应能明确表达特定的安全信息,可由題叫符号、 安全色、几何形状和文字构成。
3.0.3专用标志可分为管线标志、设施标志和供热厂、站内管 道标志。专用标志应能明确表达供热系统设施特有的信息,可由 图形符号、安全色、几何形状和文字构成。

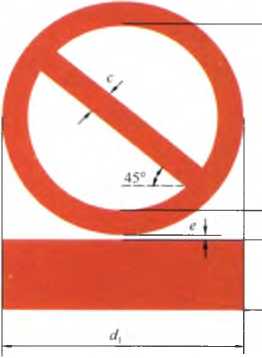

4.1.1禁止标志的基本形状应为带斜杠的圆边框,文字辅助标 志应在其正下方(图4. 1. I)O
图4. 1. 1禁止标志的基本形状
4.1.2禁止标志的颜色应为白底、红圈、红斜杠、黑图形符号, 文字辅助标志的颜色应为红底、白色黑体字。
4.1.3禁止标志的基本尺寸宜根据观察距禽确定,并应符合表
4. 1. 3的规定。
表4. 1.3 禁止标志的基本尺寸
观察距离 (m) |
标志尺寸(mm) | ||||
外径 d∖ |
内径 d∙z |
文字辅助标志宽 b |
斜杠宽度 C' |
间隙宽度 e | |
10 |
项 |
200 |
____________75 J |
20 |
_________5_________ |
观察距离 (m) |
标志尺寸(mm)_______________ | ||||
外径 dχ |
内径 ”2 |
文字辅助标志宽 b |
斜杠宽度 C |
间隙宽度 e | |
15 - |
375 |
300 |
]15 |
30 |
10 |
20 |
500 |
400 |
_________150_________ |
4() |
]0 |
4. L 4禁止标志的名称、图形符号应符合表4.1.4的规定。
表4.1.4禁止标志的名称、图形符号
序号
名称及图形符号
主要设置范围和地点
禁止吸烟的场所
禁止明火的场所
禁止明火
乙決和液化石油气罐瓶、油漆存储区、 燃气调压站等场所
序号
名称及图形符号
供热生产、输配等相关场所
禁止燃放
油库、用电设备等不可用水灭火的场所
禁止用水灭火
水泵、风机、发动机、压缩机等禁止随 意改变运行或停止状态的设备处
禁止启闭
变电室及移动电源开关处等禁止合闸的
部位
序号 名称及图形符号
8
禁止跨越
9
禁止跳下
11
禁止入内
续表丄1.4
主要设置范围和地点
除渣机、传送带等禁止跨越处
工作操作平台、脚手架等禁止跳下处
锅炉房、热力站内设备之间、消防通 道、埋地管道上方等处
禁止非工作人员进入的地点
序号 名称及图形符号
主要设置范围和地点
12
禁止乘坐物料输送带
14
15
禁止吊物下通行
放置消防器材设备的专用场地
进行吊装操作的场所
禁止改变阀门开关状态的场所
序号 名称及图形符号
主要设置范围和地点
16
禁止攀爬供热管道
18
19
禁止挖掘
有埋地供热管道的地点
禁止机动车驶入的区域
转动设备检修过程中
序号
名称及图形符号
主要设置范围和地点
20
配电设备、锅炉排渣口、管道泄水口等
不允许靠近的危险区域
21
高温供热设备设施处
23
禁止触摸
皮带输送机、破碎机等易于夹住身体部 位的装置处
供热设施禁止挂物处
序号
名称及图形符号
24
25
26
禁止放易燃物
27
续表4. 1. 4
主要设置范围和地点
穿越通行河道的供热管道处
禁止随架空供热管道敷设线缆处
禁止存放易燃物的场所
禁止氧气、乙块等助燃和易燃、易爆品 混放的场所
4.2警告标志

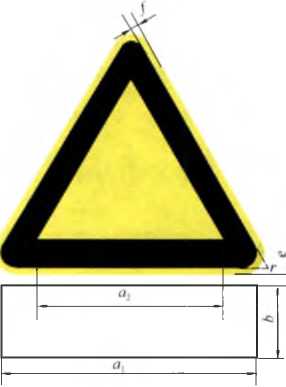

4. 2.1警告标志的基本形状应为顶角朝上的等边三角形,文字 辅助标志应在其正下方(图4.2. I)O
m.2.1警告标志的基本形状
4. 2.2警告标志的颜色应为黄底、黑边、黑图形符号,文字辅 助标志应为白底、黑色黑体字。
4. 2.3警告标志的基本尺寸宜根据观察距离确定,并应符合表
4. 2. 3的规定。
表4. 2.3警告标志的基本尺寸
观察距离 (m) |
标志尺寸(mm) | |||||
三角形 外边长 |
三角形 内边长 g |
文字辅助 标志宽 b |
黑边圆角 半径 r |
黄色衬边 宽度 f |
间隙宽度 e | |
10 |
340 |
24。 |
IOO |
20 |
10 |
5 |
1。 |
□ 10 |
3W |
15。 |
30 |
15 |
10 |
20 |
18∏ |
2胡) |
40 |
15 |
10 |
4. 2.4警告标志的名称、图形符号应符合表4.2.4的规定。
表4. 2.4警告标志的名称、图形符号
序号 |
名称及图形符号 |
主要设置范围和地点 | ||
1 |
Δ 注意安全 |
易造成人员伤害的场所 | ||
2 |
A 当心爆炸 |
乙煥、液化石油气罐瓶及燃气锅炉房等 易发生爆炸的场所 | ||
3 |
4 |
Δ 当心触电 |
变配电室及控制开关等易发生触电的 场所 | |
4 |
A 当心吊物 |
抢修作业现场、生产车间等进行吊装操 作的场所 |
序号 |
( |
名称及图形符号 当心坠落 |
主要设置范围和地点 沟槽及脚手架、操作平台等易发生坠落 的场所 | |
G |
当心坑洞 |
有坑洞易造成伤害的场所 | ||
7 |
A 当心塌方 |
易出现塌方的场所 | ||
8 |
( |
当心车辆 |
人、车混合行走的场所 |
序号 |
名称及图形符号 |
主要设置范围和地点 | ||
9 |
项 |
当,3県声 |
锅炉房、首站及中继泵站等噪声较大. 易对人体造成伤害的场所 | |
10 |
当心缺氧 |
热力井室等易缺氧的有限空间 | ||
I I |
A 当心有害气体 |
热力井室、炉膛等可能存在有害气体的 场所 | ||
12 |
当心高温 |
I |
输送蒸汽及高温热水等高温介质的管道 和设备 |
序号 |
名称及图形符号 |
主要设置范围和地点 | ||
13 |
当心高压 |
输送蒸汽及高压热水等高压介质的管道 和设备 | ||
14 |
△ 当心飞溅 |
) |
有6溅物质的场所 | |
15 |
ʌ 当心腐蚀 |
易造成人员腐蚀伤害的场所 | ||
16 |
当心机械伤人 |
运转机械易造成人员伤害的场所 |
序号 |
名称及图形符号 |
主要设置范围和地点 |
17 |
当心弧光 |
焊接等易造成人员眼睛伤害的强光区域 |
18 |
A 当心落矿 |
维修、抢修现场等易出现落物造成人员 伤亡的场所 |
19 |
I当心障砌I |
有障碍物、易造成人员绊倒受伤的场所 |
20 |
ʌ 当心滑跌 |
易造成人员滑倒的场所 |
序号 |
名称及图形符号 |
主要设置范围和地点 |
21 |
I当心碰汩 |
有障碍物、易造成人员磕碰的场所 |
22 |
A I当心烫4厂 |
排放蒸汽或热水易烫伤人员的场所 |
23 |
I当心低温 |
热泵泵站内设备的低温附件处 |
24 |
A I当心扎脚I |
施T.匸地及有尖角散料堆放等易造成脚 部伤害的场所 |
续表4.2. 4
序号 |
名称及图形符号 |
主要设置范围和地点 |
25 |
焊口探伤等有辐射伤害的场所 | |
「Ww畐射 | ||
4.3指令标志
4.3. 1指令标志的基本形状应为圆形,文字辅助标志应在其正 下方(图4.3.1)。
图4. 3. 1指令标志的基本形状
4. 3.2指令标志的颜色应为蓝底、白图形符号,文字辅助标志 应为蓝底、白色黑体字。
4.3.3指令标志的基本尺寸宜根据观察距离确定,并应符合表
4. 3. 3的规定。
表4.3.3指令标志的基本尺寸
观察距离 (rυ) |
标志尺寸(nιnι) | ||
标志外径 CI |
文字辅助标志宽 b |
间隙宽度 e | |
10 |
250 |
75 |
5 |
15 |
375 |
115 |
10 |
20 |
500 |
150 |
10 |

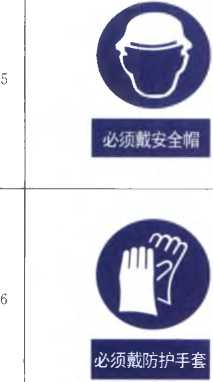

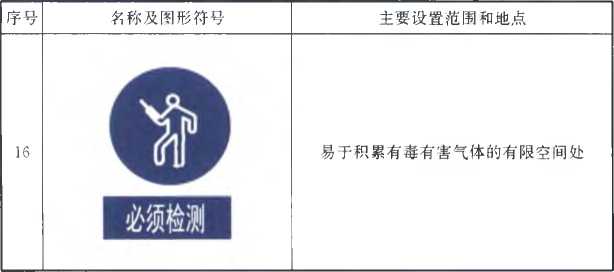

4. 3.4指令标志的名称、图形符号应符合表4.3.4的规定。
表4. 3.4指令标志的名称、图形符号
序号
名称及图形符字
主要设置范围和地点
管道井室、锅炉等自然通风不良、易造 成有毒有害物质聚集的有限空间
电焊、检修设备操作等有飞溅物质的 场所
锅炉房、首站及中继泵站等噪声较大的
场所
电焊、检修设备操作等有飞溅物质的 场所
作业现场、生产车间等场所
设备检修、高温及低温设备抢修等具有 腐蚀、灼伤、刺伤等易伤害手部的场所
具有灼伤、刺伤等易伤害脚部的场所
必须穿防护鞋
高温及易发生灼伤、刺伤、溅伤等场所
高空作业、下井室等易发生人身跌落事 故的作业场所
10
有扬尘或灰尘较大的场所
易发生飞溅造成人员受伤的旋转设备处
12
易造成人员缺氧的工作场所
13
转机人口、排水池、排水沟等易造成伤 害的场所
必须用防护瞬
因焊接强光、飞溅物等易造成人员受伤 的作业场所
易由火花导致爆炸的场所
4.4提示标志

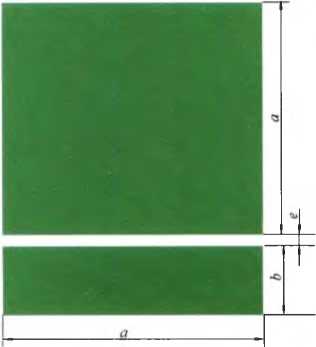

4. 4.1提示标志的基本形状应为正方形.文字辅助标志应在其 正下方(图4. 4. I)O
图4. 4. 1提示标志的基本形状
4. 4.2提示标志的颜色应为绿底、白图形符号、白字,文字辅 助标志应为绿底、白色黑体字。
4. 4.3提示标志的基本尺寸宜根据观察距离确定,并应符合表
表4.4.3提示标志的基本尺寸
观察距离 (m) |
标志尺寸(mm) | ||
正方形边长 a |
文字辅助标志宽 b |
间隙宽度 e | |
10 |
250 |
75 |
5 |
15 |
375 |
110 |
10 |
20 |
500 |
150 |
15 |

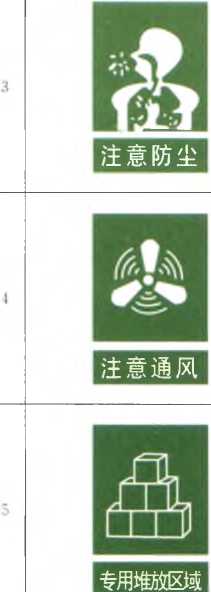

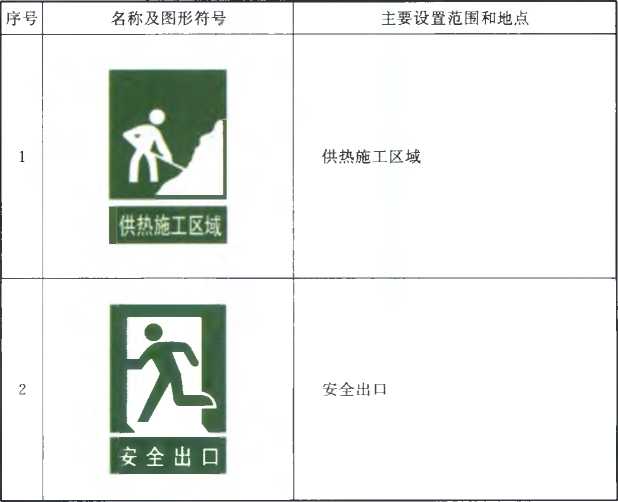

4. 4.4提示标志的名称、图形符号应符合表4.4.4的规定。
表4. 4.4提示标志的名称、图形符号
锅炉炉膛、输煤、除尘间等烟尘较严重 的场所
井室、地下热力站等自然通风不良、易 造成有害物质聚集或氧含量不足的有限 空间
库房、物料堆放区等专用堆放物资、材 料的区域
5.1管线标志
5.1.1供热管线标志应能提示埋地管线的走向及相对位置,可 分为地面标志、地上标志和地下标志。
5.1.2供热管线地面标志的基本形状、图形符号和标注文字应 符合下列规定:
I地面标志可包含粘贴标志、地砖标志和井盖标志,常用 地面标志应符合本标准附录A的规定;
2粘贴标志和地砖标志上应标注“供热”字样,并可根据 需要标注其他说明性文字,字体应采用黑体;
3标志形状可选用长方形、正方形或圆形,外形尺寸可根 据地面实际情况和周围环境的要求确定;
4井盖标志应包括下列内容:
D权属单位名称或企业标识;
2) 承载等级;
3) 制造厂名;
4) 生产年份。
5当地面标志底色为安全色时,图形符号、说明文字的颜 色应选用与其相对应的对比色;

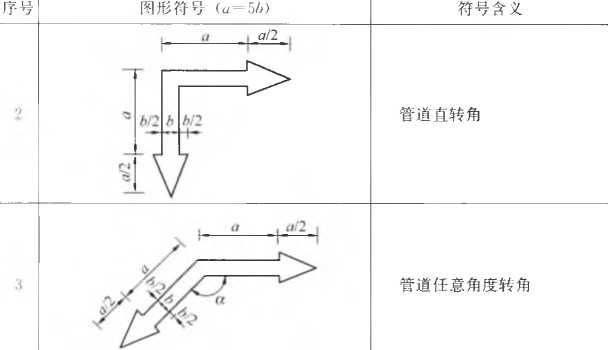

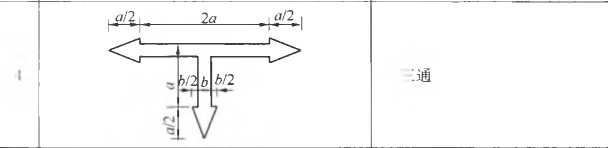

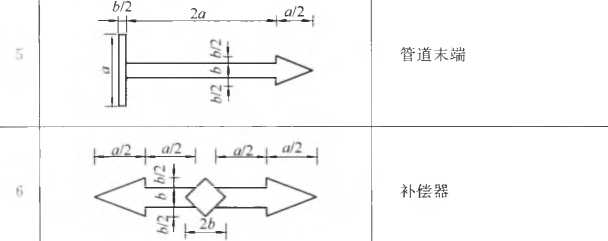

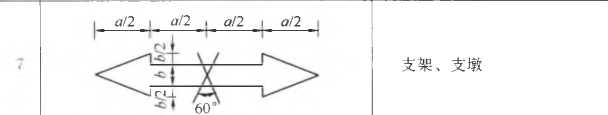

6地面标志图形符号及含义应符合表5.1.2的规定。
表5.1.2 地面标志图形符号及含义
序号 |
图形符号 |
m=沥) |
符矽含义 |
"2] 一 a ,如 | |||
1 |
≤==⅛= |
-1 =≠> |
直管道 |
5.1.3供热管线地上标志可分为标志桩和警示牌,常用地上标 志应符合本标准附录B的规定。
5.1.4标志桩的基本形状、图形符号和标注文字应符合下列 规定:
1标志桩的横断面形状可选用长方形、正方形或三角形;
2标志桩的基色应为白色,桩顶部可涂刷不小于Ioomm 逆反光或自发光材料的安全色;
3标志桩的图形符号及含义可按表5.1.4的规定执行;
4标志桩应包括管道名称、联系电话,并可包括标志桩编 号、埋地管道走向及相对位置、权属单位名称、警示用语、安装 日期、里程数等。
表5.1.4标志桩的图形符号及含义
序号 |
分类 |
____图形符号____ |
符号意义 |
标注文字 |
1 |
警示桩 |
—-----•—-- |
供热管道 |
供热 |
2 |
转角桩 |
管道水平转角 |
转角角度 | |
3 |
测试桩 |
检测阴极保护电压 |
测试 | |
5.1.5警示牌基本形状应为长方形,底色应为黄色,文字应为 黑色黑体字。内容应包括警示用语、权属单位名称和联系电话, 并可包括编号、管道名称、走向及相对位置、安装日期、里程 数等。
5.1.6地下标志宜采用警示带,并应埋设于管道正上方,警示 带应标注企业标志及报警电话。
5.2设施标志
5.2.1供热设施名称标志的基本形状应为正方形,文字辅助标 志应在其正下方,基本尺寸应符合本标准表4.4.3的规定。
5. 2.2供热设施名称标志应为绿底、白色图形符号,文字辅助 标志应为绿底、白色黑体字。

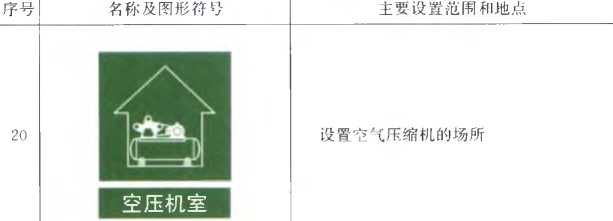

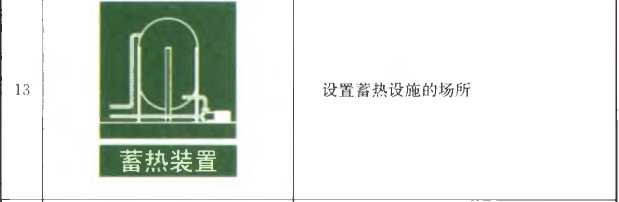

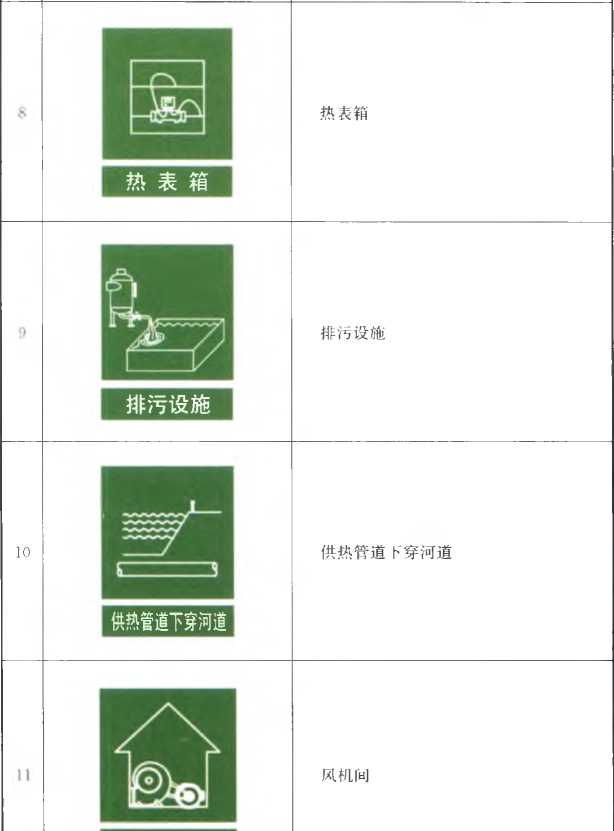

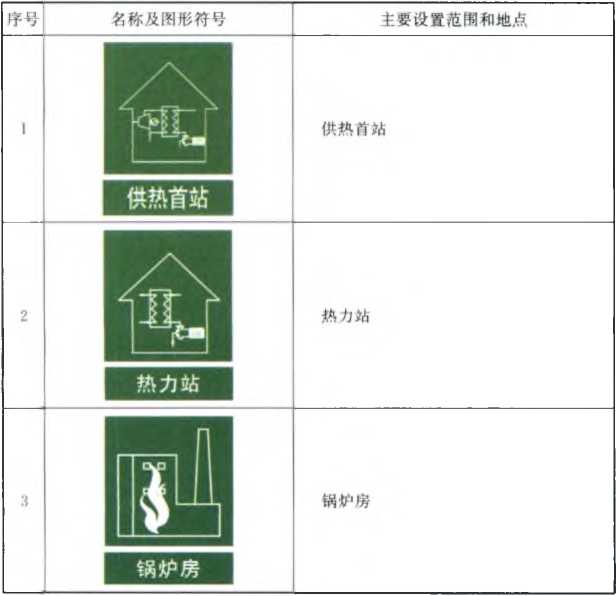

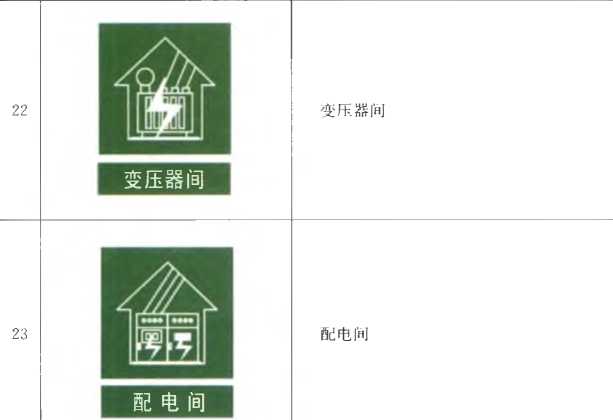

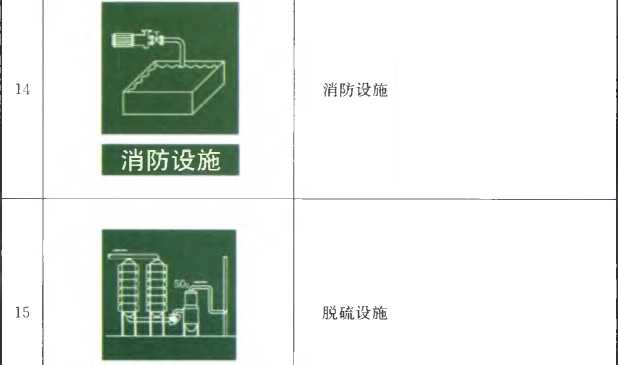

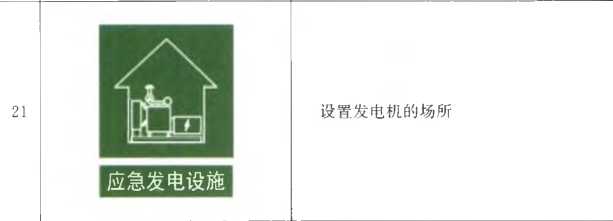

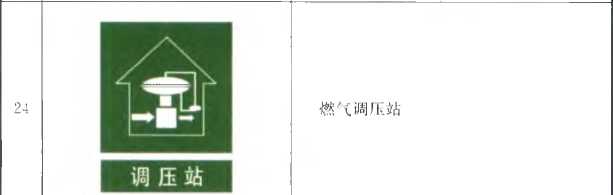

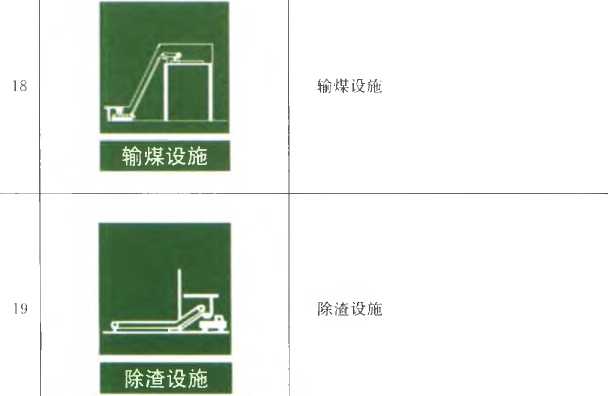

5.2.3供热设施名称标志的名称、图形符号可按表5.2.3的规 定执行。
表5. 2.3设施标志的名称、图形符号

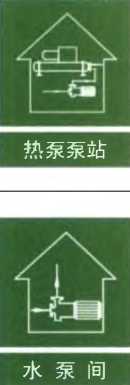

热泵泵站
中继泵站、首站、热力站等设置循环水 泵的场所
禽
水处理间
软化水水处理设备的场所
井室
序号 名称及图形符号 主要设置范围和地点
脱硫设施

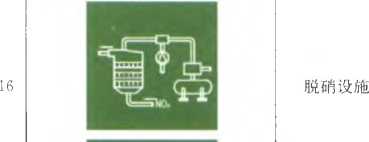

脱硝设施
序号 名称及图形符号 主要设瞩:围和地点
5.3供热厂、站内管道标志
5.3.1供热厂、站内管道标志应采用整体涂色或涂刷色环,并 可配以说明性文字和箭头。管道标志应标明管道的介质种类、流 向或介质状态等。标志的涂刷可按本标准附录C的规定执行。

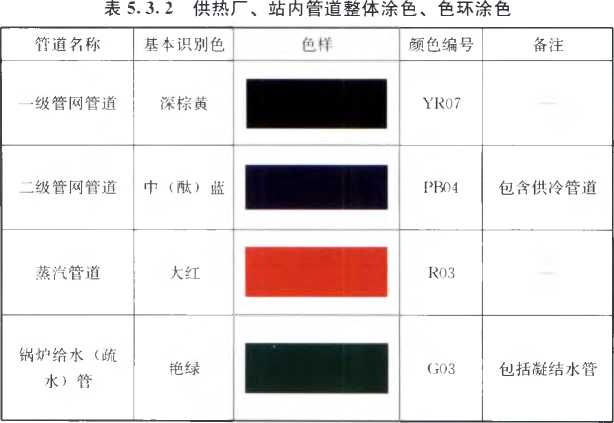

5.3.2供热厂、站内管道整体涂色、色环宜根据管道内的介质 种类和职确定,并可按表5. 3. 2的规定执行。
管道名称 |
基本识别色 |
色样 |
颜色编号 |
备注 | ||
锅炉排污(排 汽)管 |
黑 |
— |
一 | |||
软化(补给) 水管道 |
淡绿色 |
G02 | ||||
热水供应管道 |
中黄 |
YO 7 |
— | |||
热泵冷(热) 源管道 |
紫 |
PO 2 | ||||
燃气管道 |
淡黄色 |
Y06 |
含人工煤气、 天然气等可燃 气体燃料 |
5.3.3色环涂色应符合本标准表5. 3. 2的规定。色环宽度宜为 150mm,色环两侧宜涂刷宽度为12Omm的白色色环,色环设置 的位置、数量及间隔距离可根据实际情况确定。
5.3.4箭头宜涂刷在白底上。箭头涂刷位置、数量及间隔距离 可根据实际情况确定。箭头图案的样式及白底尺寸可按表5. 3. 4 的规定执行,箭头的颜色宜符合本标准表5. 3.2的规定。
5.3.5 说明性文字宜涂刷在白底上,字体应为黑体。文字及白 底尺寸可按本标准表5. 3. 4的规定执行,颜色宜符合本标准表
5. 3. 2的规定。
表5.3.4箭头图案的样式、文字及白底尺寸
类别 |
样式 E = 5b=管道外径) |
I a I α∕2 I | |
箭头 |
r • CN I Γ~^——> |
类别 |
样式S = 5/,=管道外径) | ||
说明性文字 |
L 3b b, 3b b 3b.b 3b , ] 魏W⅛ I |
⅛ 明 I | |
白底 |
C==> A_________ |
旬 |
*L |
说明I文 |
字 | ||
箭头与文字组合 |
箭头的尾部应在靠近文字侧,间距为1.0知 白底的宽度为文字的白底宽度 |
6.0.1图形符号与文字辅助标志应同时、对应使用。
6. 0. 2当采用本标准规定的标志时,不得更改图形符号与文字 辅助标志。
6.0.3标志的基本尺寸除按本标准要求执行外,可根据现场实 际情况按比例缩放。当需要新增标志时,应按本标准的有关规定 执行。
6. 0.4标志应采用坚固耐用的材料制作,不应使用遇水变形、 变质•然的材料。有触电危险的作业场所应使用绝缘材料。
6. 0.5 室外露天设置的安全标志表面应具有逆反光或自发光 功能。
7. 1.2标志应设置在醒目位置。
7.1.3在需要强调安全的区域入口处,宜将该区域涉及的多个 安全标志组合使用,并应按禁止、警告、指令、提示的顺序,先 左后右、先上后下排列。
7.1.4当供热管线穿(跨)越铁路、公路、水域敷设时,应在 穿(跨)越两侧及水域适当位置设置标志。
7.2使 用
7. 2. 1在固定位置使用安全标志及供热设施名称标志时应符合 下列规定:
1标志不宜设置在门、窗、架等可移动的物体上;
2标志可采用附着式、悬挂式、柱式等安装方式;
3标志安装应牢固;
4标志釆用悬挂式安装时,其下缘距地面的高度应符合安 全要求。
7. 2.2地面标志的使用应符合下列规定:
1在管道转角、二通、补偿器、末端等处应设置地面标志;
2地面标志宜设置在管线上方的地面;
3直线管段设置地面标志的间距不宜大于20OmD
7. 2.3地上标志的使用应符合下列规定:
1地上标志的设置不得妨碍通行;
2地上标志有标注的一侧应朝向道路。
7. 2. 4地下警示带宜敷设在距供热管顶300mm~500mm处。
7. 2.5 临时标志的设置应符合安全要求并根据现场实际情况 确定。
7.3维 护
7.3.1标志应进行分类登记并归档。
7.3.2标志应定期检查,当发现丢失、破损或图形符号、文字 辅助标志脱落等情况时,应及时补充、修整或更换。
7.3.3当供热设施或环境发生变化时,应及时增减或变更标志。
A. (). 1地面粘贴标志示意(图A. 0. 1) O
A. 0. 2 地面地砖标志示意(图A. (). 2)。
图ʌ. 0. 2 地面地砖标志图
供热t |
I丄 |
管线Γ |
I供热管线 |
图A. 0. 1地面粘贴标志图
A. 0. 3 地面井盖标志75意(图A.0.3)o
图A. 0. 3地面井盖标志图(圆形及方形)
正面 背面 侧面 另一侧面
1
■属位称 ■初車名 |
■ 管沟 宽度 3米 |
f 4 |
«90° | |||
XX电厂供热管线 |
*3 |
联 系 电、 话 1 2 3 4 5 6 7 8 |
7 |
下有供热管道 严禁开挖 |
O 1、 0 8 5 4 |
图B. 0. 1地上标志桩(以转角桩为例)图
1 -安全色区;2—权属单位名称;3…管线说明;4—管线占地状况;
5—联系电话;6管线走向;7警示语;8…管线走向说明;9里程号
B. 0. 2警示牌示意(图B. 0. 2)o
C. 0. 1
一级管网管道标志涂刷示意(图C. 0. 1)
-级管网供水■—
方案a:整体涂色
一级管网供水一>门[景
方案b:涂刷色环
图C. 0. 1 一级管网管道标志涂刷示意图
C. 0.2
二级管网管道标志涂刷示意(图C. 0.2)o
二级管网供水■—
方案a:整体涂色
二级管网供水—[岛
方案b:涂刷色环
图C. 0. 2二级管网管道标志涂刷示意图
C. 0. 3
蒸汽管道标志涂刷示意(图C.0.3)。
方案a:整体涂色
方案b:涂刷色环
图C. 0. 3蒸汽管道标志涂刷示意图
C. 0.4锅炉给水管道标志涂刷示意(图C. 0.4)o
I锅炉给水一
方案8:整体涂色
方案b:涂刷色环
图C.0.4锅炉纶水管道标志涂刷示意图
C. 0.5
热水供应管道标志涂刷示意(图c. 0.5)o
方案a:整体涂色
方案b:涂刷色环
C. 0.6
图C. 0.5热水供应管道标志涂刷示意图
热泵(冷)热源水管道标志涂刷示意(图C. 0.β)o
源水 _
方案a:整体涂色
方案b:涂刷色环
C. 0.7
图C 0.6热泵(冷)热源水管道标志涂刷示意图 燃气管道标志涂刷示意(图C 0.7)O
匸戒I丨 .二=3
««•;笹体徐包
ET 股匚二ZZLL匸3
力案b;谕刷色环
图C. 0.7燃气管道标志涂刷示意图
1为便于在执行本标准条文时区别对待,对要求严格程度 不同的用词说明如下:
1) 表示很严格,非这样做不可的:
正面词釆用“必须”,反面词采用“严禁”;
2) 表示严格,在正常情况下均应这样做的:
正面词采用“应”,反面词采用“不应”或“不得”;
3) 表示允许稍有选择.在条件许可时首先应这样做的:
正面词采用“宜”,反面词采用“不宜”;
4) 表示有选择,在一定条件下可以这样做的,采用 “可”。
2条文中指明应按其他有关标准执行的写法为:“应符 合……的规定”或“应按……执行”。
中华人民共和国行业标准
城镇供热系统标志标准
ClJ T 220-2014
条文说明
《城镇供热系统标志标准》CJJ/T 220 - 2014经住房和城乡 建设部2014年4月29日以第394号公告批准、发布。
本标准编制过程中,编制组进行了广泛的调查研究,总结了 我国城镇供热的实践经验,同时参考携外先进技术法规、技术 标准。
为便于广大设计、施工、管理、科研、学校等单位有关人员 在使用本标准时能正确理解和执行条文规定,《城镇供热系统标 志标准》编制组按章、节、条顺序编制了本标准的条文说明,对 条文规定的目的、依据以及执行中需注意的有关事项进行了说 明。但是,本条文说明不具备与标准正文同等的法律效力,仅供 使用者作为理解和把握标准规定的参考。
i.o.i近年来,随着我国城镇化水平的快速增长,城镇供热 (含供冷)规模不断扩大,城镇供热基础设施建设发展迅速•不 同级别、不同形式的供热站、供热管网的投运量与日俱增,不同 能源供热方式以及复杂供热设备应用均有长足发展,不论是热源 容量还是单体供热站容量均向大型化、联网化发展•大口径埋地 管道应用日益普及,由此对供热安全运行、安全管理提出了更高 要求。全国绝大部分供热公司对供热安全运行问题上采用了多种 做法,其中共同的一条就是对供热系统重要环节进行标志,以方 便对供热基础设施的管理和维护。因此对城镇供热系统各环节进 行合理、明晰标志是提高供热安全管理水平的重要手段,正确使 用城镇供热系统标志可提醒人们注意某种危险因素的存在,从而 减少或避免事故的发生。为规范供热标志的制作、使用和维护管 理.制定本标准。
1.0.2本标准规定的标志只涉及城镇供热(含供冷,下同)的 场所或区域,不对具体设备标志作出规定。供热生产场所主要是 指:供热厂(包括燃煤锅炉房、燃气锅炉房)、热泵泵站厂等; 输配系统主要指:热力站、中继泵站、制水、补水站、供热管网 等;供热相关场所主要指施工抢修作业现场等。
2.0.4提示标志是指标明安全设施或场所的图形标志。
2.0.6地面标志是指设置在地面用于表明地下供热管线信息的 图形标志,一般有粘贴式、地砖式等多种形式。除此之外,本标 准规定还可以把供热管线地面上的阀门井盖及阴极保护测试桩等 视为地面标志和地上标志.以便能够提示地下供热管道位置,有 助于供热单位对供热管网的管理和维护,也可达到预防第三方破 坏的目的。
2.0.7地上标志是指设置在地上且高出地面.用于表明地下供 热管线位置、属性的标志。包括有:警示桩、转角桩、测试桩和 警示牌。
2.0.8地下标志是指直接埋设于地下,用于地下供热管线定位、 示踪的图形标志。一般宜采用警示带。
3. 0.1为了使标准叙述的思路清晰以及使用方便,把从国家现 行有关安全标志标准中选用和修改采用的标志统称安全标志,表 达供热行业专业需求的标志称为专用标志;专用标志对供热生 产、输配各环节专有设施具有提示作用,是用以公示某些信息的 标志。对于城镇供热系统专用标志,编制组在对国内几十家大型 热力公司进行调研、总结的基础上,对在用专用标志进行了统 一,首次提出并自行设计了部分专用标志,需在实践中验证适用 效果。
3.0.2安全标志的规定是依据现行国家标准《安全标志及其使 用导则》GB 2894的有关内容编写的。
3.0.3专用标志是本标准新提出的,其图形形状及几何尺寸是 参照安全标志中的提示标志制定的。专用标志分为供热管线标 志、供热设施名称标志和供热厂、站内管道标志3种类型,基本 可以涵盖各类供热相关场所使用的标志。
供热管线标志是针对埋地管线设置的地面、地上、地下标志 等;供热设施名称标志是针对供热设施场所设置的标志;供热 厂、站内管道标志是针对供热厂、站内各类管道上设置的标志。
本章规定了安全标志中禁止、警告、指令、提示标志的基本 形状、颜色、尺寸与观察距离的关系及设置等要求。安全标志的 图形符号是依据国家标准《安全标志及其使用导则》GB 2894的 有关内容编写的,在修改米纳和新制定标志图形符号时,还参照 了《城镇燃气标志标准》CJJ/T 153、《矿山安全标志》GB 14161、《石油天然气生产专用安全标志》SY 6355等有关标准。
其中安全标志的基本形状、颜色等要求是依据《安全标志及 其使用导则》GB 2894的规定提出的。安全标志基本尺寸的表格 是依据《安全标志及其使用导则》GB 2894中的计算公式并参照 《城镇燃气标志标准》CJJ/T 153、《矿山安全标志》GB 14161的 表达方式提出的。
在本标准表4.1.4、表4.2.4、表4.3.4、表4. 4.4中标志 的设置范围和地点仅作为推荐举例及建议,在实际应用中可以根 据具体情况和需求决定在哪些位置设置哪些标志,满足安全需要 即可。
5.1管线标志
5.1.2本条对地面标志的基本形状、图形符号和标注文字作出 原则规定,对于图形尺寸、颜色、线条宽度均未作硬性规定,主 要考虑到各地方的情况复杂多样,不宜统一要求。在使用时可以 根据需求选择与周围环境协调或醒目的颜色和几何尺寸。
表5. 1.2中的图形符号是为了提示埋地管道的走向及相对位 置而制定的,箭头方向不代表蒸汽或热水的流向。
其中表示管道转角方向图形符号中的α,是制作标志图形符 号时使用的角度,也是管道的实际转角角度。
5.1.3、5.1.4地上标志包括在供热管线沿线设置的警示桩、转 角桩、测试桩和警示牌等永久性标志。地上标志在桩顶部涂刷不 小于Ioomm逆反光或自发光材料的安全色,是为了在夜间或光 线不足的情况下都能够比较清晰地看到标志桩,起到警示的作 用。在现行国家标准《安全色》GB 2893中规定:安全色包括 红、蓝、黄、绿四种颜色;对比色是为使安全色更加醒目的反衬 色,包括黑、白两种颜色,安全色与对比色的关系见表1。
表I安全色和对比色
安全色 |
对比色 |
安全色 |
对比色 |
红色 |
白色 |
黄色 |
黑色 |
___蓝色 |
白色 |
绿色 |
白色 |
注:黑色与n色互为对比色。
在实际应用中可根据现场情况自行选择安全色区的材料和安 全色与对比色的搭配。
5. 1.6地下标志仅规定采用警示带,警示带的图案、尺寸、材 料未作具体规定,在应用中可根据实际情况自行选择。
5.2设施标志
5.2.2供热设施名称标志的底色规定为绿色是因为供热设施名 称标志也属于提示性的标志,与安全标志中的提示标志作用 相同。
5.3供热厂、站内管道标志
5. 3.2在对城镇供热行业现有管道涂色情况进行了解的基础上, 并参考国家现行标准《石油化工设备管道钢结构表面色和标志》 SH 3043和《油气田地面管线和设备涂色规范》SY/T 0043有关 规定.制定本条款。表5.3.2涂色名称和编号依据现行国家标准 《漆膜颜色标准》GB/T 3181,效果以《漆膜颜色标准样卡》 GSB 05 - 1426 为准。
6. 0. 1在现行国家标准《安全标志及其使用导则》GB 2894中 图形符号标志与文字辅助标志是分开使用的,制定本标准时考虑 在实际使用标志时,文字辅助标志有助于准确理解标志的含义. 避免发生歧义,因此本标准要求图形符号标志与文字辅助标志连 在一起使用。
6.0.3考虑到实际观察距离与标准中规定的差异,标志可根据 现场实际需要按比例地改变尺寸,即成比例地放大或缩小。
6. 0. 4由于城镇供热系统标志大部分设置在室外露天及比较危 险的场所,为此本条对制作标志使用的材料提出了一些防水、变 质或绝缘等方面的基本要求。
7. 1 一般规定
7.1.3热源、供热首站、施工抢修区域等都属于需要强调安全 的区域,在这些区域一般都需要同时使用多个不同的标志,为了 方便可以将多个安全标志组合设置在一个综合标志牌上,必要时 还可增加警示用语.如:供热抢修禁止通行、注意安全等。这种 组合而成的标志牌可以在场站设置为永久性的,也可以在施工现 场临时使用。
7.1.4当供热管线穿(跨)越铁路、公路、水域敷设时,设置 标志可预防损坏供热管道的现象发生。
7.2使 用
7. 2. 1本条是对在固定位置使用标志时的一些要求。
1如果将标志设置在移动物体上,当这些物体位置移动后, 会发生看不见标志的情况。
2标志牌一般采用的安装方式为:附着式、悬挂式、柱式。 其中附着式一般指钉挂、粘贴、镶嵌在墙壁上的形式,柱式一般 指固定在标志杆或支架等物体上的形式。
4为了使观察者既有足够的时间来注意标志牌所表示的内 容,又不至走近时碰撞到头部,参照国家标准《安全标志及其使 用导则》GB 2894提出了本条规定。
7.2.2本条规定了地面标志的使用要求。当埋地直线管段的地 面情况较为复杂时,地面标志间的距离可适当缩短。
7.2.3本条以方便、易见为原则对地上标志提出了使用要求。
统一书号:15112 • 23948 定 坏:15.00 元
