ICS 25.160.30；83.140.40

G 42

中华人民共和国国家标准

GB/T 2550—2016 代替 GB/T 2550—2007

气体焊接设备焊接、切割和 类似作业用橡胶软管

GaS WeIding equipment—RUbber hoses for Welding, CUtting and allied PrOCeSSeS

(ISO 3821:2008,MOD)

2016-09-01 实施

中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会

本标准按照GB/T 1.1-2009给出的规则起草。

本标准代替GB/T 2550-2007«气体焊接设备 焊接、切割和类似作业用橡胶软管》,与GB/T 2550-2007相比主要技术变化如下：

——修改了范围，将乙焕软管的最大工作压力提高到0∙3 MPa（见第1章,2007年版的第1章）；

——增加了焊剂燃气软管耐含甲醇的硼酸三甲酯恒沸物性能要求（见9.3.4）；

——增加了焊剂燃气软管的曲挠性要求（见9.3.5）；

——修改了并联软管的分离试验（见9.3.7.2,2007年版的6.8）；

——修改了软管颜色标识需为双色的要求（见10.2,表4第6行,2007年版的7.2）；

——增加了型式试验的要求（见附录D） _O

本标准使用重新起草法修改采用ISO 3821:2008«气体焊接设备 焊接、切割和类似作业用橡胶 软管》。

本标准与ISO 3821：2008相比,在结构上删除一个附录（附录E）。

本标准与ISO 3821：2008的技术性差异及其原因如下：   .

——关于规范性引用文件,本标准做了具有技术性差异的调整，以适应我国的技术条件,调整的情

况集中反映在第2章“规范性引用文件”中，具体调整如下：

• • 用等同采用国际标准的GB/T 528代替ISO 37（见9.2.1和9.3.4.2）；

• • 用修改采用国际标准的GB/T 1690代替ISO 1817（见9.3.2和9.3.4.3）；

• • 用等同采用国际标准的GB/T 2941代替ISO 23529（见9.2.5、9.3.2、9.3.6和B.1）；

• • 用等同采用国际标准的GB/T 3512代替ISO 188（见9.2.2）；

• • 用等同采用国际标准的GB/T 5563代替ISO 1402（见9.2.4）;

• • 用等同采用国际标准的GB/T 5564—2006代替ISO 4672：1997（见9.2.6）；

• • 用等同采用国际标准的GB/T 5565代替ISo 1746（见9.2.5）；

• • 用等同采用国际标准的GB/T 7528代替ISO 8330（见第3章）；

• • 用等同采用国际标准的GB/T 9573代替ISO 4671（见8.2）；

• • 用等同釆用国际标准的GB/T 9575—2013代替ISO 1307:2006（见表1和8.3）；

• • 用等同采用国际标准的GB/T 14905—2009代替ISO 8033：2006（见9.2.3和9.3.4.1）；

• • 用等同采用国际标准的GB/T 18422代替ISO 4080（见9.3.6）；

• • 用等同采用国际标准的GB/T 24134—2009代替ISO 7326：2006（见9.2.8）。

——根据我国行业情况,本标准范围扩大,适用于最大工作压力为0.3 MPa的乙焕软管。

——增加了高压乙焕软管的静液压要求（见表3） _O

——删除了国际标准附录E（规范性附录）“可选择的氧气颜色代码”，以及10.2中的相关内容，以 适用于我国实际情况。

本标准做了下列编辑性修改：

——正文中删除“bar”单位表示，只保留“MPa”单位表示。

本标准由中国石油和化学工业联合会提出。

本标准由全国橡胶与橡胶制品标准化技术委员会（SAC/TC 35）归口。

本标准起草单位:广州胶管厂有限公司、蓬莱市临阁橡塑制品有限公司、衡水市质量技术监督检验 所、沈阳橡胶研究设计院。

本标准主要起草人:蔡辉、黄流辉、李广元、李冀生、王姝、何瑞帮、黄权汉、陈金花。

本标准所代替标准的历次版本发布情况为：

---GB/T 2550—1981、GB/T 2550—1992、GB/T 2550—2007；

---GB/T 2551—1981 >GB∕T 2551—1992₀

气体焊接设备 焊接、切割和 类似作业用橡胶软管

1范围

本标准规定了焊接、切割和类似作业用橡胶软管(包括并联软管)的要求。

本标准规定了中型2 MPa和轻型(限于最大工作压力为1 MPa,公称内径小于或等于6.3 mm)橡 胶软管及乙快软管(最大工作压力0.3 MPa)的要求。

本标准适用于工作温度为一20 C〜+ 60 °C,且有如下用途的软管：

——气体焊接和切割；

——在惰性或活性气体保护下的电弧焊接；

——类似焊接和切割的作业,特别是加热、铜焊和金属喷镀。

本标准不适用于热塑性软管和高压(高于0.3 MPa)乙焕软管。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T 528硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定(GB/T 528—2009,ISO 37：2005, IDT)

GB/T 1690 硫化橡胶或热塑性橡胶 耐液体试验方法(GB/T 1690—2010, ISO 1817： 2005, MOD)

GB/T 2941 橡胶物理试验方法试样制备和调节通用程序(GB/T 2941—2006,ISO 23529_s2004, IDT)

GB/T 3512硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验(GB/T 3512-2014,ISO 188： 2011, IDT)

GB/T 5563 橡胶和塑料软管及软管组合件 静液压试验方法(GB/T 5563—2013, ISO 1402： 2009, IDT)

GB/T 5564—2006 橡胶和塑料软管 低温曲挠试验(ISO 4672： 1997,IDT)

GB/T 5565 橡胶或塑料增强软管和非增强软管 弯曲试验(GB/T 5565—2006,ISO 1746：1998, IDT)

GB/T 7528 橡胶和塑料软管及软管组合件 术语(GB/T 7528—2011 ,ISO 8330：2007 JDT)

GB/T 9573橡胶和塑料软管及软管组合件 软管尺寸和软管组合件长度测量方法(GB/T 9573-2013,ISO 4671 ：2007,1DT)

GB/T 9575—2013橡胶和塑料软管软管规格和最大最小内径及切割长度公差(ISo 1307： 2006, IDT)

GB/T 14905—2009橡胶和塑料软管 各层间粘合强度的测定(ISO 8033：2006,IDT)

GB/T 18422 橡胶和塑料软管及软管组合件 透气性的测定(GB/T 18422—2013,ISO 4080： 2009, IDT)

GB/T 24134-2009橡胶和塑料软管 静态条件下耐臭氧性能的评价(ISO 7326 ： 2006 ,IDT)

GB/T 2550—2016

ISO 11114-3可运输气瓶 气瓶和阀门材料与盛装气体的兼容性 第3部分:氧气环境中的自燃 试验(TranSPOrtabIe gas CyIinderS一COmPatibility Of Cylinder and VaiVe materiaIS With gas COntentS一 Part 3: AUtOgenOUS ignition test in OXygen atmosphere)

3术语和定义

GB/T 7528界定的以及下列术语和定义适用于本文件。

3.1

并联软管twin hose

沿纵向并列连接在一起的两根标准的橡胶软管。

3.2

通用燃气软管 UniVerSal fuel gas hose

输送除焊剂燃气外所有燃气的软管。

注：燃气在表4中给出。

3.3

焊剂燃气软管 flux fuel gas hose

输送焊剂燃气的软管。

4缩略语

下列缩略语适用于本文件。

LPG液化石油气

MPS甲基乙焕-丙二烯混合物

5应用

软管应仅用于输送规定的气体（见10.2） _Q

6软管设计

本标准包括的软管按以下资料设计:

a） 公称内径,见表1;

b） 轻型和中型（压力等级），见表3；

C）颜色和标志（所输送气体），见表4。

示例1 ：6.3 mm,轻型。

示例2：10 mm,中型。

示例3：6.3 mm,轻型，焊剂。

7材料

7.1结构

7.1.1 —般软管

软管应包含：

a）最小厚度为1.5 mm的橡胶内衬层；

GB/T 2550—2016

b）采用适当工艺铺放的增强层；

C）最小厚度为1.0 mm的橡胶外覆层。

7.1.2焊剂燃气软管

焊剂燃气软管应包含：

a） 最小总厚度为L5 mm,且带有最大厚度为0.5 mm的塑料衬里的橡胶内衬层；

b） 釆用适当工艺铺放的增强层；

C）最小厚度为1.0 mm的橡胶外覆层。

7.1.3并联软管

并联软管的每根软管结构应符合7.1.1或7.L2的规定,两根软管应在挤出和（或）硫化过程中沿纵 向并联,并应能无损坏分离以保证装配接头,见9.3.7_o

7.2制造

内衬层和外覆层应厚度均匀,无气孔、砂眼和其他缺陷。

8尺寸和公差 8.1内径

软管的内径应符合表1给出的尺寸和公差。

表1公称内径、内径、公差和同心度

8.2同心度（总指示读数）

当按照GB/T 9573进行测量时,软管的同心度应符合表1给出的值。

8.3切割长度和公差

切割长度和公差应符合GB/T 9575—2013的规定。

9要求和型式试验

9.1概述

要求和型式试验及对应试样数量的概述在附录D中给出。

9.2基本要求

9.2.1拉伸强度和拉断伸长率

当按照GB/T 528的规定进行试验时，内衬层和外覆层材料的拉伸强度和拉断伸长率应不小于表2 给出的值。

表2拉伸强度和拉断伸长率

922加速老化

按照GB/T 3512（空气老化箱）的规定在70 °C下老化7天之后，内衬层和外覆层的拉伸强度和拉断 伸长率的降低分别不应大于原始值的25%和50%。

9.2.3粘合强度

当按照GB/T 14905-2009使用2型或4型试片试验时,相邻层间的最小粘合强度应为1.5 kN∕m_o 对于焊剂燃气软管,其塑料衬里应在试验之前移除,见9.3.4₀

9.2.4静液压要求

当在室温下按照GB/T 5563的规定进行试验时,软管应符合表3的要求。

表3静液压要求

GB/T 2550—2016

表3 （续）

9.2.5 曲挠 1⅛

在GB/T 2941规定的标准实验室温度下,按照GB/T 5565的规定进行试验,弯曲直径DC为Ioai （DC最小80 mm,t/ɪ为内径）时,变形系数K应不小于0.8_o软管的弯曲部位应无弯结。

9.2.6低温曲挠性

在（一25±3）°C下，按照GB/T 5564—2006的方法B试验，队 为IQddD_C最小80 mm,为内 径），当软管承受表3规定的验证压力（室温下进行）时应无泄露迹象。

9.2.7耐炽热颗粒和热表面性能

软管的外覆层应具有足够的耐与炽热颗粒和热表面相接触的性能。为满足此要求，试样应承受 附录C给出的试验条件60 S而不泄漏。

如果第一次试验失败，随后的两次试验都应满足要求。

9.2.8耐臭氧性能

内径小于或等于25 mm的软管应按照GB/T 24134—2009的方法1进行试验,Dc符合9.2.5的规 定。内径大于25 mm的软管应按照GB/T 24134-2009的方法3进行试验。对于这两种方法,在放大 两倍的情况下检查,外覆层应无龟裂的迹象。D_C为10必（DC最小80 mm） _O

9.3特殊要求

9.3.1氧气软管的不燃性要求

不燃性试验应按照ISO 11114-3或附录A进行。

当按ISo 11114-3的规定进行试验时,初始条件应设定在2 MPa（室温），自燃温度应高于150 ^OC_o

当按照附录A规定的方法试验时，内衬层的三个试样应在360 C〜365 C恒温下，在装置中保持 2 min而不燃烧。

如果在2 min内有一个以上的试样有燃烧的迹象，软管应被视为不合格。如果在2 min内只有一 个试样有燃烧的迹象,应再制备三个试样进行试验。如果在2 min内这第两批的三个试样中任意一个 有燃烧的迹象,软管应被视为不合格。

9.3.2耐丙酮和二甲基甲酰胺性能

在GB/T 2941规定的标准实验室温度下，将内衬层试样浸入丙酮或二甲基甲酰胺中70 h,按照 GB/T 1690规定的方法计算时,质量增加不应超过8⅞_o

9.3.3耐正戊烷性能

当按照附录B的规定试验时,软管内衬层试样吸收的正戊烷量不应超过15%,正戊烷萃取物的量

不应超过10⅜_o

9.3.4焊剂燃气软管耐含甲醇的硼酸三甲酯恒沸物性能

9∙3.4.1在硼酸三甲酯■甲醇恒沸物中调节后的粘合强度

当软管按照以下条件进行试验时,橡胶内衬层与增强层之间的最小粘合强度应为1.5 kN∕m_o对于 此试验,应移除塑料衬里。

将软管的一端密封,并倒入试验液体,在(23±2)。C下调节(70 + 2)h,然后将软管内液体倒出并停 放 24 h_o

粘合强度试验按照GB/T 14905-2009的规定进行,使用2型或4型试样进行,并应从排空试验液 体后的软管上抽取三个试样。

橡胶内衬层与增强层之间的粘合强度应满足规定的要求。

9.3.4.2在硼酸三甲酯■甲醇恒沸物中调节后的拉伸强度和拉断伸长率

当按照以下方法试验时,软管内衬层和外覆层材料的拉伸强度和拉断伸长率的变化值应小于9.2.1 中的初始值的30⅝_o

将软管的一端密封,并倒入试验液体,在(23 + 2)°C下调节(70 + 2)h,然后将软管内液体倒岀并停 放 24 h₀

拉伸强度和拉断伸长率试验按照GB/T 528的规定进行,并应从排空试验液体后的软管上切取五 个试样。应在排空软管24 h后测量。

拉伸强度和拉断伸长率的变化值应满足规定的要求。

9.3.4.3浸入硼酸三甲酯-甲醇恒沸物中质量和体积变化

质量和体积变化试验按照GB/T 1690的规定进行,试验用的三个塑料衬里试片应从软管上切取， 并在(23士2)°C下浸入试验液体(70 + 2)h_o塑料衬里的质量和体积变化不得超过8%,测量应在从试验 溶剂中取出试片后30 Inin内进行。

9.3.5焊剂燃气软管曲挠性

充满硼酸三甲酯-甲醇恒沸物的样管在23 ^OCT浸泡70 h,焊剂燃气软管应按照9.2.5的规定作相同 的试验,试验应在软管排空溶剂后30 min内进行,除了满足9.2.5的要求外，当承受表3所列的验证压 力(在室温下进行)时,软管应无泄漏迹象。

9.3.6 LPG、MPS、天然甲烷软管,通用燃气软管和焊剂燃气软管的气体渗透性

当使用95%的丙烯试验气体在气缸压力(大约0.6 MPa)下,且在GB/T 2941规定的23 °C标准实 验室温度下,按GB/T 18422的规定进行试验时，不论内径规格大小，气体渗透量都不应超过25 cm³/ (m ∙ h)_o

9.3.7并联软管的要求

9.3.7.1 概述

按照以下试验方法分离的并联软管,每根软管都应符合本标准的要求。当对特定型别软管实施相 关试验时,每根软管都应满足所有的要求。

9.3.7.2并联软管的分离试验

应以介于25 N〜IoON之间的力将并联软管分成两根单独的软管。试验应在拉伸试验机上进行。

GB/T 2550—2016

先用刀在并联软管上分离出足够的长度以确保每根单独的软管都能固定在夹具上。在未分离的软管上 标记200 mm,以100 mm/min的夹具分离速度开始试验,分离方向为纵向同向。所考虑的力值为曲线 凹点相位分布的平均值,且不包括曲线的起点。

9.3.8通用燃气软管要求

软管应符合9.3.2、9.3.3和9.3.6的要求。

10软管颜色和气体标识

10.1概述

软管外覆层材料应全部着色并按如下标志。

10.2颜色标识

为了标识软管所适用的气体,软管外覆层应按表4的规定进行着色和标志。对于并联软管,每根单 独软管应按本标准进行着色和标志。

表4软管颜色和气体标识

10.3标志

软管外覆层应至少每隔IooO mm连续、牢固地标志下列内容:

a） 本标准编号,GB∕T 2550；

b） “焊剂”（仅适用焊剂燃气软管）；

C）最大工作压力，MPa；

d） 公称内径；

e） 制造商或供应商的标志（如:XYZ）；

f） 制造年份。

示例 1：GB/T 2550-2 MPa-Io-XYZ-14_Q

示例 2：GB/T 2550-焊剂 2 MPa-6.3-XYZ-14_o

附录A

(规范性附录) 不燃性试验方法

A.1装置

使用实验室装置以及下列特殊装置。

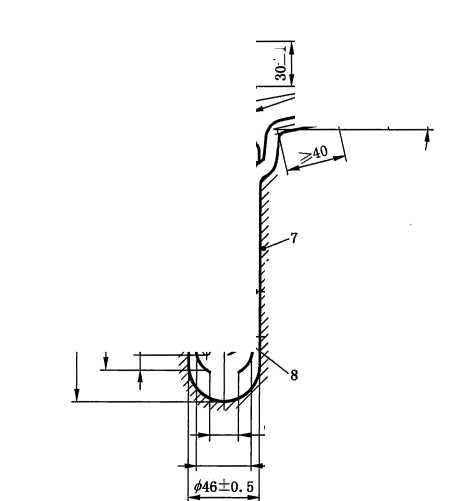

A.1.1图A.1所示装置,硼硅酸盐玻璃管部位的壁厚为：

• a) 直径为 6 mm~9 mm,壁厚为 0.75 mm~1.25 mm；

• b) 直径为36 mm〜46 mm,壁厚为1 mm~2 mm₀

A.1.2 加热炉：350 W；内部尺寸：深150 mm,直径50 mm_o

A.1.3管状变阻器：190 Q〜200。,可螺旋移动或具有连续可变输出电压的自耦变压器。

A.1.4校准过的氧气流量计:在15 C的大气压下流量为0 L/min〜5 L∕min_o

A.1.5充氮汞柱玻璃温度计:适用于浸没15Omm,刻度从约300 °C-400 °C,刻度间隔不大于5 °C,起 始刻度在水银球上方200 mm以上。

单位为毫米

4 一_一。3土1

7劣zl„/lzl/lZ

I+I0I

g ∙0+l0寸 I

g ∙0+l091-I

hl■— Nl-

Z

//。6±0. 5

/

Z

。20±1

O36±0. 5

I

图A.1内衬层样品燃烧试验用装置

A.2步骤

将燃烧试验装置包封在铝箔中，插入电热炉中。铝箔的作用是使辐射的热损失减少到最小，以获得 更均匀的温度分布。用可变电阻器或自耦变压器调节电热炉的能量供应，使温度保持在360 °C〜 365 °C,氧气流量为(2±0∙l) L∕min_o

用于试验的橡胶内衬层试样擦净后,切成8 mn√〜10 _mm3的块,其边长应不小于1.3 mm且不大 于 2.5 ɪnm_O

当炉温处于恒温时,取出样品夹具,将试验的橡胶内衬层样品块穿在鸨丝尖头上，将夹具重新放置 在装置中。此操作应快速进行,从而使冷却程度减到最小,锣丝尖端应保持清洁和锐利。

试样在装置中至少保持2 min,在此期间仔细观察它有无燃烧的迹象。可能会观察到烟雾,但这不 能证明其燃烧,燃烧一般伴有火花,有时伴有小的爆炸。当试样发生燃烧时,装置的温度会升高,这时应 允许有一段时间使温度回到适合的试验温度_O

依次连续试验三个试样。

附录B

(规范性附录)

耐正戊烷性能试验方法

BJ 称量一份软管内衬层,然后在GB/T 2941定义的标准实验室温度下将其浸在正戊烷中72 h,正戊 烷的体积应至少是试片体积的50倍。

B.2浸泡之后，试片在室温下在空气中调节5 min后重新称量，并在此条件下调节24 h后再重新 称量。

B.3用式(B.1)、式(B.2)计算吸收正戊烷的质量分数和正戊烷萃取物的质量分数：

吸收正戊烷的质量分数=皿FXlo0%  ........................( B.1 )

τn₀

正戊烷萃取物的质量分数= ^-^O~-²×100⅜ ........................( B.2 )

m_Q

式中：

m₀--试样初始质量,单位为克(g);

m_I--浸泡并调节5 min后的试样质量,单位为克(g)；

m₂——再次调节24 h后的试样质量,单位为克(g)°

附录C （规范性附录）

耐炽热颗粒和热表面性能试验方法

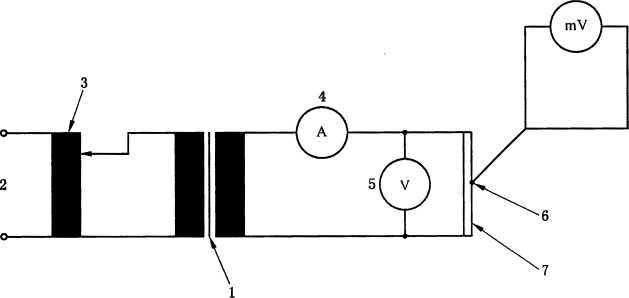

铭镣钢电热丝电路图如图C.1所示。

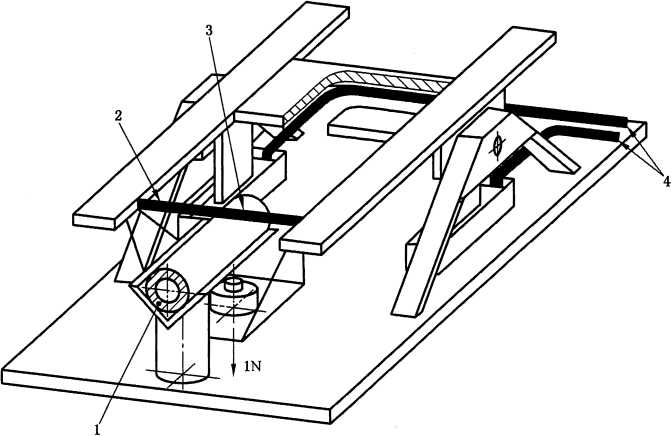

将大约500 mm长的软管样品固定在试验装置中（见图C.2）_o将电热丝（直径2.5 mm）固定在电连接 点之间涧PB 100 mm_O在试验期间,与软管轴线垂直的炽热金属丝向下的力应为1N（见图C.3）_o在试验 期间,软管应充有0∙l MPa压力的惰性气体,例如氮气。对于并联软管,应将力垂直施加在分离线上。

用50 A电流且最大2 V电压加热金属丝，以获得约800 C的温度。

如果第一次试验失败,其后的两次试验应符合本附录。

• 5 --电压表；

• 6 --热电偶；

7——直径2.5 mm的倍镣钢丝。

说明：

1——绝缘变压器；

• 2 ---电源；

• 3 --可变输出变压器;

• 4  电流表；

  图C.1试验装置电路图



  说明：

  • 1—  —软管加压至0.1 MPa的超压;

  • 2—  —直径2.5 mm的信镣钢丝；

  • 3 --电热偶；

  • 4 ---电导体_（I




  说明：

  1——借镣钢丝18-8。







  图C.3对软管的垂直力




附录D

（规范性附录）

型式试验要求

型式试验是确认制造商提供的证明制造方法和软管设计满足本标准全部要求的证据。型式试验应 在最长每隔5年,或当制造方法或材料发生变化时重复一次。

根据软管颜色代码和标志制定的型式试验要求及对应的样本数量见表D.l_o

对于“拉伸强度和拉断伸长率”和“加速老化”两项试验应在从软管上或从硫化程度与制造软管相同 的标准试片上切取的试样上进行。

表D.1型式试验要求和对应的样管数量

参考文献

El] GB/T 321优先数和优先数系
