本标准修改釆用EN 12385-3：2004 +A1：2008«钢丝绳 安全 第3部分:使用和维护信息》（英文 版）。

本标准与EN 12385-3：2OO4 + A1 ：2008主要差异为：

—将标准名称修改为“钢丝绳安全使用和维护”；

——将规范性引用文件和正文中引用的EN标准转换为我国国家标准；

——规范性引用文件中增加了 GB/T 5976«钢丝绳夹》；

——规范性引用文件和^M5. 2. 4.1钢丝绳的检查和检验”条款中增加了 GB 16424«金属非金属地 下矿山安全规程》和《煤矿安全规程》；

—增加了钢丝绳的正确吊装方法及示例图；

——增加了从盘卷中放出钢丝绳的错误方法及示例图；

—明确了缠绕多层钢丝绳时,应施加1%〜2%钢丝绳最小破断拉力的反张力，以保证钢丝绳能 够紧密地缠绕在卷筒上；

——增加了人力从轮轴上解开钢丝绳的正确方法及示例图;

——增加了从轮轴上解开钢丝绳的错误方法及示例图；

—增加了钢丝绳切割之前的捆扎准备示例图；

—增加了 5.2.3.5钢丝绳夹的安装章节；                      -

—增加了钢丝绳冠丝为钢丝绳外圈与滑轮轮槽接触的钢丝的解释；

—将EN 12385-3规范性附录A、附录B、附录C转换为正文；

——增加了“附录A电梯钢丝绳报废标准

本标准由中国钢铁工业协会提出。

本标准由全国钢标准化技术委员会（SAC/TCl83）归口。

本标准起草单位：国家金属制品质量监督检验中心、广州建峰特纺五金制造有限公司、苏州神王集 团、河南省中威金属制品有限公司、冶金工业信息标准研究院、贵州钢绳（集团）有限责任公司、东莞市坚 宜佳五金制品有限公司、江苏赛福天钢绳有限公司、山东舒博特钢丝绳有限公司。

本标准主要起草人:张平萍、刘桂森、洪涛、苏伟良、王玲君、黄建明、杨程、侯培政、过惠成、任翠英、 朱红斌、刘运丽。

钢丝绳安全使用和维护

1范围

本标准规定了应由钢丝绳制造商提供的钢丝绳使用和维护信息的种类;或者当钢丝绳为机器、设备 或装置的一部分时,制造商的使用手册中应包含钢丝绳使用和维护信息的种类。

本标准不适用于钢丝绳吊索以及本标准发布之前制造的钢丝绳。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T 5972 起重机 钢丝绳 保养、维护、安装、检验和报废(GB/T 5972—2009, ISO 4309： 2004, IDT)

GB/T 5976钢丝绳夹

GB/T 8706 钢丝绳 术语、标记及分类(GB/T 8706—2006,ISO 17893：2004,IDT)

GB/T 9075索道用钢丝绳检验和报废规范

GB/T 15706.1机械安全 基本概念与设计通则 第1部分:基本术语和方法(GB/T 15706. 1-2006, ISO 12100-1 ：2003, IDT)

GB/T 15706. 2机械安全 基本概念与设计通则 第2部分:技术原则(GB/T 15706.2—2006, ISO 12100-2:2003, IDT)

GB 16424金属非金属地下矿山安全规程

GB/T 16856. 1 机械安全 风险评价 第 1 部分:原则(GB/T 16856. 1—2006,ISO 14121 ：2007, IDT)

《煤矿安全规程》(国家安全生产监督管理总局令第37号)

3术语和定义

GB/T 8706,GB/T 15706.1中界定的以及下列术语和定义适用于本文件。

3. 1

检查 inspection

目测检查钢丝绳的外观,识别可能影响钢丝绳使用的明显损伤和性能退化。

3.2

全面检验 through examination

由主管人员(经过培训并且有实践经验的人员)实施目测检验。必要时,可以补充其他方法,如测量 或电磁法无损检测，以发现可能影响钢丝绳使用的损伤和性能退化。

4重大危险及相关要求

表1列出了本标准所涉及的经风险评价识别的所有重大危险、危险状态和危险事件,要求采取有效

措施以消除危险或减少风险。

表1重大危险及相关要求

5安全说明及使用和维护信息

5. 1 一般要求

钢丝绳制造商应提供5. 2-5.4条所列信息。

5.2使用和维护

5. 2. 1使用和维护信息

使用和维护信息应包括不利环境条件下使用的限制（温度、特别危险工况下使用），钢丝绳首次使用 之前的检查（钢丝绳和文件的检查、钢丝绳的储存、与钢丝绳相关的机器、设备或装置的部件条件的检 查），钢丝绳的解卷和安装（以盘卷供货的钢丝绳、以轮轴供货的钢丝绳、钢丝绳的切割、新钢丝绳的磨 合），钢丝绳的维护（钢丝绳的检查和检验、使用中钢丝绳的涂油）相应的内容。

5.2.2不利环境条件下的使用限制

5. 2. 2. 1 温度

a） 碳素钢丝制造的钢丝绳

应考虑钢丝绳使用中可能达到的最高温度,如果过低地估计使用中钢丝绳所处的环境温度则可能 造成险情。

纤维股芯或纤维绳芯多股钢丝绳系使用中能够承受的最高温度为IOO °C。一般当温度超过60 °C 时,会加速钢丝绳油脂的流失，降低钢丝绳的使用寿命。

钢芯多股钢丝绳系和单捻钢丝绳系（如单股绳和密封钢丝绳）使用中能够承受的最高温度可以达到 200 °C。在此状态下应减少额定工作载荷（WLL）,但是该值的确定主要还是取决于钢丝绳在高温中暴 露时间的长短和钢丝直径的大小。钢丝绳在100 °C-200 °C温度范围内工作时，据估计其强度损失可 达 10⅞_o

如果钢丝绳的工作温度超过200 °C ,则需要使用特殊的润滑剂，并且需要考虑比上述强度损失更大 的强度损失。用户应征询钢丝绳或设备制造商的建议。

在一4（） °C环境温度下工作时,钢丝绳的强度将不会受到不利影响，因此可以不考虑减少钢丝绳的 额定工作载荷。但是，钢丝绳的其他性能可能降低，这主要取决于钢丝绳润滑剂在低温条件下的有 效性。

当钢丝绳装配有终端固接装置时,温度限制参考5. 2. 2. Ib）。

b） 终端固接装置

除上述所列限制，以及钢丝绳制造商或者机器、设备或装置制造商另有规定之外,钢丝绳终端固接 装置的工作温度不得超过下列规定：

铝合金套管压制索具：150 °C；

钢制套管压制索具：200 °C；

铅基合金浇灌固接索具：8O °C；

锌或锌基合金浇铸固接索具：120 °C；

树脂浇灌固接索具——参考树脂浇铸固接法设计者的作业指导书。

5.2.2.2特别危险工况下使用

如果钢丝绳在特别危险工况,如海上作业、载人电梯以及诸如熔.融金属、腐蚀性介质、放射性物质等 潜在危险载荷下使用,则应进行风险评价并依此选择或调整相应的额定工作载荷。

5.2.3钢丝绳首次投入使用之前的维护

5.2.3. 1钢丝绳和文件的检查

钢丝绳交付后,用户应及时打开包装进行检查，以确认钢丝绳实物的状态、与文件的一致性,并保证 钢丝绳及其终端固接能够与其配套使用的机器或设备相匹配。

如果钢丝绳及其包装明显损坏,则应在交货单中予以记录。

制造商提供的钢丝绳产品质量证明书应妥善保存,应与设备使用手册等存放在一起,以便日后对使 用中钢丝绳进行定期全面检查时查阅。

如果在用户的资料中没有钢丝绳产品质量证明书,则钢丝绳不得用于提升用途。

5. 2.3.2钢丝绳的储存

钢丝绳运搬时应谨慎小心，盘卷或轮轴既不允许坠落,也不允许用金属吊钩或叉车的货叉直接插入 钢丝绳，以免对钢丝绳造成任何意外损伤。

钢丝绳应储存在清洁、通风良好、干燥、无灰尘、有遮挡的场所。如果不能储存在室内，则钢丝绳应 用防水材料覆盖以免湿气导致锈蚀。

钢丝绳在储存期间或出入库搬运时，其储存和搬运方式、防护措施均不得对钢丝绳造成任何意外 损坏。

钢丝绳不允许储存在易受化学烟雾、蒸汽或其他腐蚀性介质侵袭的场所。

如果钢丝绳以轮轴包装供货,长期（特别是在炎热的环境中）存放时,则应定期转动轮轴，以防止钢 丝绳中的油脂流失。

钢丝绳经受高温会影响其性能,极端情况下钢丝绳原制造状态下的破断拉力会大幅度降低，以致不 能满足安全使用要求，因此钢丝绳不得储存在易经受高温影响的场所。

钢丝绳不得与地面有任何直接接触，轮轴的放置应保证其底部空气流通。

注：如果上述要求得不到保证，则可能造成钢丝绳受到外界物质的污染，甚至在钢丝绳投入使用前就开始发生 腐蚀。

轮轴最好用一个能够安全支撑起钢丝绳等全部重量的支架或托架支起。

储存的钢丝绳应定期进行检查。需要时,应用合适的与钢丝绳制造润滑脂相容的材料涂覆。

如果钢丝绳的包装材料潮湿,则应立即去掉。

应检查钢丝绳标志，确保标志上的字迹清晰,而且与产品质量证明书相符。

储存的钢丝绳出库时,应遵循“先进先出”的原则。

5. 2. 3. 3与钢丝绳相关的机器、设备或装置部件状态检查

新的钢丝绳安装之前,应检查并确认与钢丝绳相关的部件如卷筒、滑轮、绳夹的状况和尺寸,在设备 制造商规定的额定工作载荷。除相关标准、规范、规程等有规定的钢丝绳安全系数外,最低的钢丝绳安 全系数应不小于钢丝绳最小破断拉力的3倍。

对于起重机用钢丝绳,其绳槽的有效直径应控制在钢丝绳公称直径的5⅝~10⅝范围内，绳槽直径

应用滑轮量规或半径规（R规）进行检查并确认符合要求。如图1所示。

图Ia）给出的是绳槽半径最小的滑轮；图Ib）给出的是绳槽半径偏小的绳槽,应当更换或返修。

a）正常

b）不正常

图1用量规或半径规（R规）检查滑轮绳槽直径

还应检查所有滑轮,并确保滑轮自由转动。

不允许钢丝绳的实际直径大于卷筒的节距。对于多层缠绕的情况,则应对钢丝绳实际直径与卷筒 绳槽节距的关系进行评价。.

如果绳槽出现过度磨损，还可以对其重新进行机械加工。但是加工之前,应对滑轮或卷筒进行检 查，以确认经过加工后的绳槽底部支撑钢丝绳的材料是否还有足够的强度。

由于绳槽磨损后,钢丝绳在绳槽内受到挤压,绳股或钢丝的运动受到限制,钢丝绳的弯曲能力降低, 因而影响钢丝绳的性能。

若用钢丝绳直接吊运有尖锐棱边角等货物时,则应在钢丝绳与尖锐棱边角接触处加衬保护物品，以 免钢丝绳受异常损伤和损坏。

5.2.4钢丝绳的解卷和安装

5. 2.4. 1 --般要求

钢丝绳的安装步骤应按照钢丝绳使用者制定的作业指导书进行。

应检查确认钢丝绳在卸货和运输至储存场所时没有遭到损坏。在这些操作过程中，钢丝绳本身不 得与提升装置的任何部位如起重机的钓钩或叉式起重车的叉斗直接接触,采用编织吊带吊装钢丝绳可 以避免这类损伤。钢丝绳的正确吊装方法见图2。

图2钢丝绳的正确吊装方法

5. 2. 4. 2以盘卷供货的钢丝绳

解卷时,应将钢丝绳盘卷放在洁净的地面上沿着直线滚动展开,不得在地面上拖曳以防磨损损伤和 损坏,并保证不被尘土、砂石、雨水或其他有害物质污染。

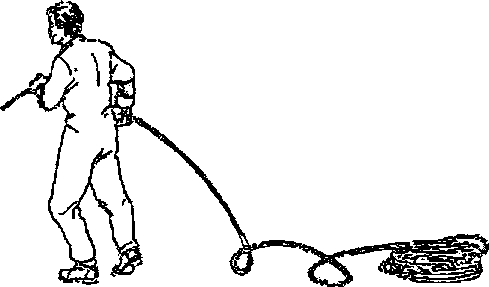

禁止采用将钢丝绳从静止不动的盘卷中直接拉出的解卷方法，因为这样操作会将钢丝绳卷进盘卷 中并形成扭结。从盘卷中放出钢丝绳的错误方法见图3。

图3从盘卷上解开钢丝绳的错误方法

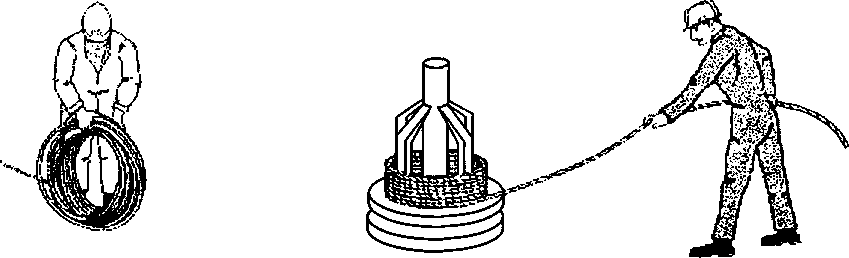

如果钢丝绳盘卷过大而用人力转不动时,则需要将钢丝绳放置在一个可以自由转动的线架上,然后 牵引钢丝绳盘卷的末端就可以把钢丝绳放出。从盘卷中放出钢丝绳的正确方法见图4。

图4从盘卷上解开钢丝绳的正确方法

5.2.4.3以轮轴供货的钢丝绳

应在轮轴中心孔中穿上一根具有足够强度的轴,把轮轴放在可以转动并带制动装置的合适支架上, 制动装置可以防止安装过程中轮轴过度旋转。

当钢丝绳需要在巻筒上缠绕多层时,应将轮轴放置在一个能够给钢丝绳提供1 %〜2%钢丝绳最小 破断拉力的反张力的装置上,这样反张力就可以从轮轴传递到卷筒上,从而保证卷筒上的下伏圈钢丝 绳、尤其是最低层的钢丝绳能够紧密地缠绕在卷筒上。

供绳轮轴应放置在合适的位置，以保证钢丝绳安装过程中偏角最小。

如果安装过程中钢丝绳上出现环形圈，则应将轮轴吊起沿环形圈反向转动加以消除,不允许直接将 钢丝绳拉紧，以免钢丝绳形成扭结。

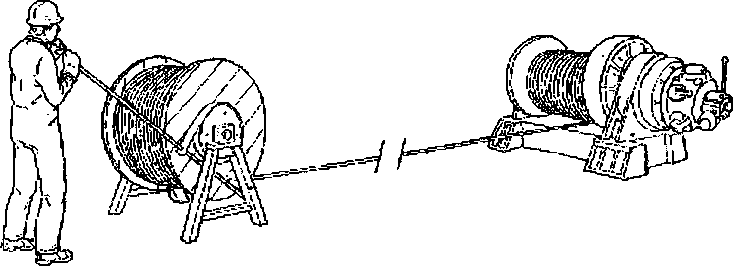

轮轴支架的安装应保证解卷穿绳过程钢丝绳不产生反向弯曲。即如果卷筒上的钢丝绳是下卷式, 则供绳轮轴上的钢丝绳也应从其底部牵引出来。其正确的解卷钢丝绳方法见图5。

图5带张紧装置的钢丝绳从轮轴缠绕到卷筒上一从轮轴底部到卷筒底部

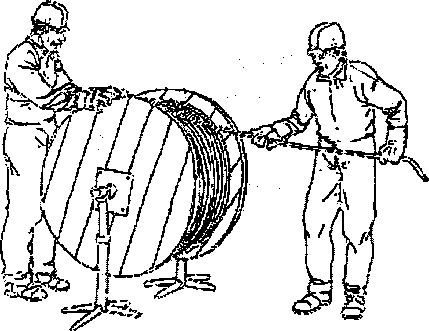

当用人力从轮轴上放出钢丝绳时,则应将轮轴放置在一个可以自由转动且受控的支架上,牵引钢丝 绳的末端就可以把钢丝绳放出。其正确的解开钢丝绳方法见图6。

图6人力从轮轴上解开钢丝绳的正确方法

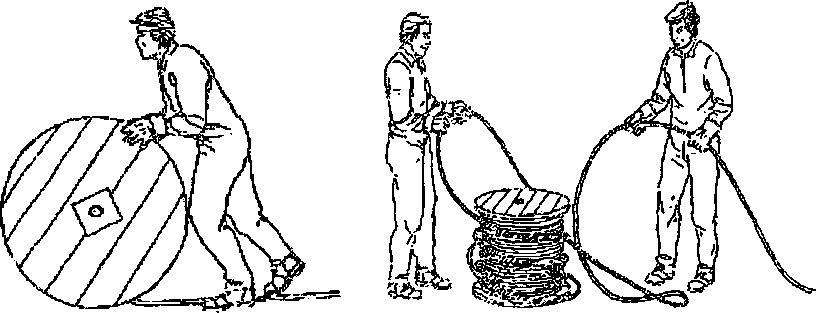

禁止采用在地面上滚动轮轴或从立放的轮轴中将钢丝绳放出的解卷方法，因为这样操作会造成钢 丝绳表面损伤或扭结。从盘卷中放出钢丝绳的错误方法见图7。

图7从轮轴上解开钢丝绳的错误方法

从供绳轮轴或盘卷解开钢丝绳外侧的末端固定时,应特别加以控制。当解开约束或末端固定时,钢 丝绳会自动弹直,如果不加以控制，钢丝绳会猛烈弹开,可能造成人员伤害。

安装过程中应保持钢丝绳的制造状态。

如果借助旧绳安装新绳,新绳和旧绳的捻向应相同，一种安装方法是在新绳和旧绳的末端分别装上 一个绳套,绳套的开口端应用被覆物或合适的夹子牢固地贴敷在钢丝绳上,钢丝绳的两端应用一根足够 强度的纤维绳连接，以免旋转从旧绳传递到新绳上。如果使用钢丝绳连接,则应选用阻旋转型钢丝绳或 具有相同捻制类型和捻制方向的新的钢丝绳。作为替换,也可以将一根具有足够强度的纤维绳或钢绳 穿入系统中作为控制线或吊线绳使用。安装钢丝绳的过程中不得采用旋转接头。

在钢丝绳穿入系统的过程中应仔细监控，以确保钢丝绳不被结构或机构的任何部分所阻碍,否则将 会损伤钢丝绳并失去控制。

5. 2. 4. 4钢丝绳的切割

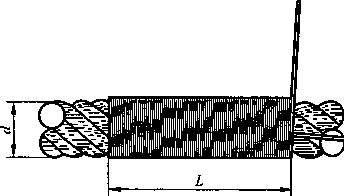

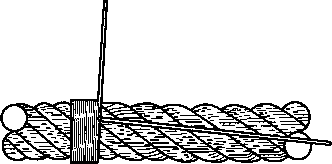

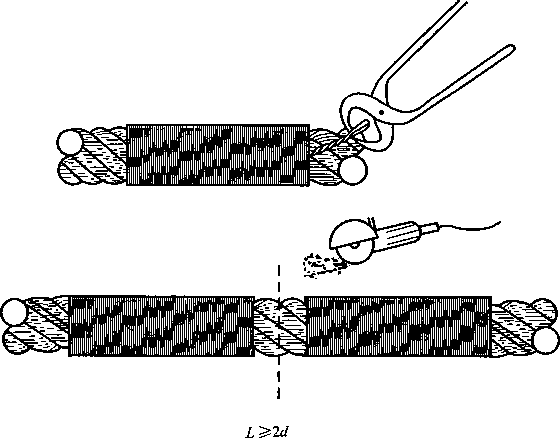

如果需要切断钢丝绳,则应在切割标记的两侧将钢丝绳捆扎牢固,对于多股钢丝绳每个捆扎的长度 至少应等于钢丝绳直径的两倍（见图8）。

对于预变形钢丝绳,通常切割标记的两侧各一个捆扎就足够了；对于非预变形钢丝绳、阻旋转钢丝 绳和平行捻密实钢丝绳,切割标记两侧最少各有两个捆扎;对于多丝单股绳、粗直径钢丝绳、同向捻钢丝 绳,切割标记两侧最少各有三个捆扎,且L≥3t∕_o

切割钢丝绳时最好应采用高速砂轮切割机,也可以使用其他合适的机械或液压剪切设备。但当钢 丝绳的末端采用电焊或铜焊时不推荐采用此切割方法。切割钢丝绳时要保证通风良好，以避免任何来 自钢丝绳及其组件的烟气的聚集,见5. 4。

注1： 一些特殊的钢丝绳含有合成材料，当加热温度高于正常生产加工温度时,这些合成材料就会分解并释放有毒 气体。

注2：碳素钢丝制成的钢丝绳,在装运过程中不会对健康产生危害。但在切割、焊接、磨削、清洗过程产生的灰尘和 气体中，可能含有影响暴露在该环境中人员健康的元素。

如果钢丝绳末端固定不正确，钢丝绳切断之后,很可能造成钢丝绳结构松弛或畸变。

另一个可供选择的切割方法是锥形熔断,这种设计工艺可以防止钢丝和股松散。

5.2.4.5钢丝绳夹的安装

a）钢丝绳夹的布置

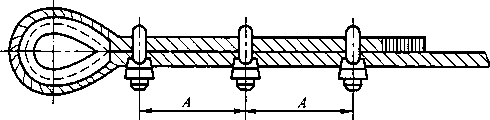

钢丝绳夹应按图9所示把夹座扣在钢丝绳的工作段上,U形螺栓扣在钢丝绳的尾股上。钢丝绳夹 不得在钢丝绳上交替布置。

图9钢丝绳夹的正确布置方法

b）钢丝绳夹的数量

对于符合GB/T 5976规定的适用场合,每一连接处所需钢丝绳夹的最少数量,推荐如表2。

表2钢丝绳夹的数量

C）钢丝绳夹间的距离

钢丝绳夹间的距离A等于6~7倍钢丝绳直径。

5. 2.4.6新钢丝绳的“磨合"

如果可能,新钢丝绳在设备上投入使用之前,设备最好在低速、低载荷（约10%额定工作载荷）条件 下,对新钢丝绳循环运转一定次数进行“磨合”,确保新钢丝绳及其附件调整到适应实际工作状态。但是 不允许在满载荷或超载荷条件下对钢丝绳进行“磨合”。

应仔细检查,确保钢丝绳正确缠绕到卷筒上,钢丝绳在卷筒上无松弛或交叉重叠现象发生O

注：不规则的缠绕必将导致钢丝绳表面严重磨损和结构畸变。

5. 2.5钢丝绳的维护

5. 2. 5. 1钢丝绳的检查和检验

钢丝绳的日常检查、定期全面检验及报废应执行下列标准或规程：

起重机用钢丝绳一GB/T 5972«起重机钢丝绳保养、维护、安装、检验和报废》；

架空索道用钢丝绳——GB/T 9075《索道用钢丝绳检验和报废规范》；

矿井提升用钢丝绳——《煤矿安全规程》、GB 16424«金属非金属地下矿山安全规程》；

电梯用钢丝绳一一本标准附录A_o

不符合规范或规程的钢丝绳应立即进行更换。

5. 2. 5. 2使用中钢丝绳的涂油

正常情况下,钢丝绳制造过程中所涂油脂,对运输、存储和使用前期的腐蚀损坏可以提供足够的保 护作用;但是,为了获得最佳的使用性能和使用寿命,大多数钢丝绳将受益于维护油脂的应用。油脂种 类的选择主要取决于钢丝绳的使用工况和环境条件。

使用期间所涂维护油脂应与制造过程中釆用的油脂一致或相容,对于牵引驱动（摩擦提升）钢丝绳 所涂油脂则不得削弱其摩擦性能。所涂油脂应征询钢丝绳制造商或原设备制造商的建议。

典型的维护油脂涂覆方法有刷子涂油、点滴涂油、便携式压力喷射涂油或高压喷射涂油。高压喷射 涂油是在高压下将维护油脂强力喷入钢丝绳中，同时可以对钢丝绳进行清洗，除去钢丝绳中的湿气、残 余油垢和其他污物。

如果使用期间钢丝绳不涂维护油脂,则可能导致钢丝绳性能降低,严重时会造成无法检测到的钢丝 绳内部腐蚀。

涂油过多或油脂类型错误可能导致钢丝绳表面聚集碎屑，进而对钢丝绳、滑轮、支撑辐和卷筒造成 磨损损坏,还会对钢丝绳是否达到报废标准的真实条件的评估带来困难。

5.3钢丝绳的选择

5.3. 1钢丝绳选择信息

对于多股钢丝绳,该类信息应包括与摩擦磨损有关的钢丝绳结构、与卷筒上钢丝绳挤压有关的绳芯 类型、与腐蚀有关的钢丝表面状态、与缠绕方向有关的捻制方向和类型、与旋转接头应用和钢丝绳偏角 效应有关的旋转特性等选择指导。

5.3.2与摩擦磨损有关的结构

当钢丝绳与其他物体接触时,例如当钢丝绳通过滑轮或绕过滚轮、在卷筒上缠绕、或在耐磨材料上 拖拽通过时,都会产生摩擦磨损。钢丝绳经受摩擦磨损后,会逐渐地变得脆弱。

如果已知磨损是钢丝绳损坏的主要形式,则不仅应考虑选择外层钢丝直径尽可能大的钢丝绳,而且 还应考虑为了满足弯曲疲劳性能是否有其他附加要求。

在摩擦条件下,选用同向捻钢丝绳（通过固定钢丝绳的两端以阻止钢丝绳旋转）和压实股钢丝绳是 有利的。

注：尽管我们希望磨损主要发生在钢丝绳的冠丝（钢丝绳外层与滑轮轮槽接触的钢丝）上，但是磨损也可能发生在 钢丝绳的股芯和各股之间。

5.3.3与卷筒上钢丝绳挤压有关的绳芯类型

钢丝绳发生挤压有多种原因,但最有可能发生在卷筒上多层缠绕的钢丝绳段。同样钢丝绳与光面 卷筒或平面卷筒间产生的径向压力比带绳槽的卷筒大得多。

纤维芯多股钢丝绳不得用在多层缠绕的装置上。

钢芯钢丝绳和压实股钢丝绳具有更强的抗挤压和抗变形能力。

5.3.4与腐蚀有关的钢丝表面状态。

如果预期或已知腐蚀是钢丝绳损坏的主要形式,则推荐使用镀锌（或Z∏95∕A15合金镀层）钢丝绳 或其他具有良好防腐性能的钢丝绳。

应考虑选择钢丝直径尽可能大的钢丝绳，同时还应考虑为满足弯曲疲劳性能是否有其他附加要求。

由大量细直径钢丝制造的钢丝绳比由少量粗直径钢丝制造的钢丝绳耐腐蚀性能差。

5.3.5捻制方向和类型

5.3.5. 1钢丝绳串联或并联工作

如果需要将一根钢丝绳与另一根钢丝绳连接（即串联），无论是在安装期间还是在使用中，钢丝绳都 应具有相同的捻制方向和类型,例如右交互捻（SZ）与右交互捻（SZ）连接。

注：如果将“左”捻钢丝绳与“右”捻钢丝绳连接在一起,钢丝绳承受载荷时将会出现旋转或股松捻现象。如果钢丝 绳采用手工编接,则编接接头将会散开或拉开。

有些使用场合,例如抓斗式或容器起重机、多个卷筒联合工作的起重设备,要求采用左捻钢丝绳和 右捻钢丝绳并排工作（即并联），以抵消两根钢丝绳的旋转作用。

5.3.5.2缠绕方向

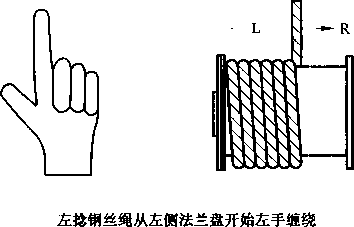

除非设备制造商的使用说明书中另有规定,钢丝绳在卷筒上的缠绕方向应符合图IO规定。

图10中的缠绕方向一般适用于光面卷筒和带绳槽卷筒。

右捻钢丝绳从右侧法兰盘开始右手缠绕

a）右捻钢丝绳-下卷

b）左捻钢丝绳-下卷

5. 3.6旋转特性和旋转接头的应用

如果所选择的钢丝绳对指定起升高度、钢丝绳间距和起升载荷的扭转性能低劣，提升钢丝绳在多部 件缠绕系统布置，由于旋转受到阻碍,就会出现“卷缆柱”。此时起升将受到严重限制甚至不能作业，该 条件下高扬程起升作业钢丝绳就特别容易损坏。

注：“卷缆柱”是指在辘绳缠绕系统中，钢丝绳自身缠绕在一起,辘绳变得混乱的状态.

对于给定的缠绕系统,如果考虑了钢丝绳的扭转性能,则产生卷缆柱的可能性是可以评估的。具体 可以向钢丝绳或原设备制造商咨询。

由于阻旋转钢丝绳外层股的捻制方向一般与内层股的捻制方向相反，因此当钢丝绳的两端固定或 不能旋转时在载荷作用下产生的扭矩,或当钢丝绳的一端可以自由旋转时在载荷作用下产生的旋转,将 远远小于单层股钢丝绳。

为了限制提升作业过程中旋转载荷造成的危害,确保在提升作业区内人员的安全,最好选择承载时 旋转度很小的阻旋转钢丝绳,见下述a）情形。当采用这种钢丝绳时,旋转接头的应用能消除由于钢丝 绳在滑轮或卷筒上角度偏转而产生的旋转。

对于承载时阻抗旋转作用较小的其他阻旋转钢丝绳，见下述b）情形，可能需要借助旋转接头来产 生旋转,将可能产生的危害减至最小。然而,在这种情况下，应认识到钢丝绳过度地旋转对钢丝绳的性 能可能造成负面影响，同时还会降低钢丝绳的破断拉力，其量值取决于所选用钢丝绳的旋转特性和起升 载荷的大小。

根据钢丝绳的旋转特性,给出下列旋转接头应用指导：

a） 当提升载荷相当于20% F_ain时,旋转特性小于或等于1转/1 QoOd——可釆用旋转接头；

b） 当提升载荷相当于20⅝ Fm_in时,旋转特性大于1转/1 OOOJ但不大于4圈/1 OOOJ—则应得 到钢丝绳制造商的建议和/或主管人员的批准后,才可采用旋转接头；

C）当提升载荷相当于20%F_lnin时,旋转特性大于4转/1 OOOd——不宜釆用旋转接头。

其中：1转= 360°；

泌=钢丝绳公称直径；

F或=钢丝绳最小破断拉力。

5. 3.7钢丝绳偏角

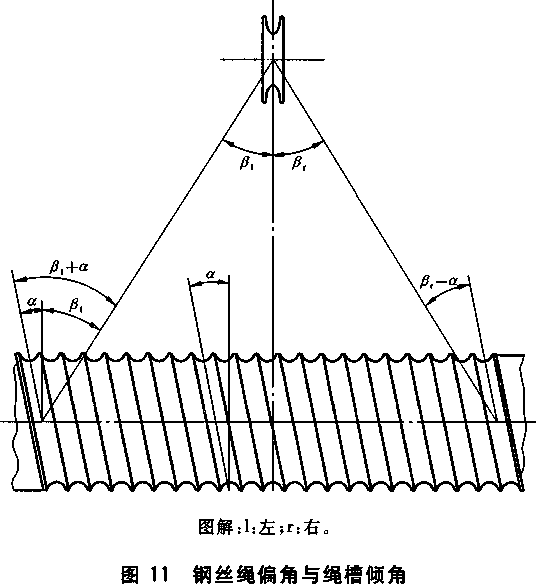

图H表示一个螺旋绳槽倾角为α的长卷筒与一个偏转滑轮的组合。当钢丝绳向卷筒两侧的法兰 盘缠绕时,钢丝绳与滑轮形成一个偏角岗或在卷筒上，钢丝绳相对绳槽形成一个偏角（∕¾ + α）或 （&一 a）。

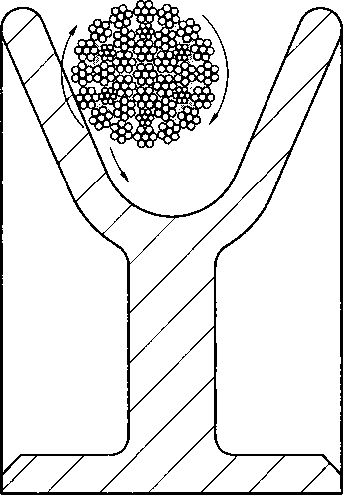

当钢丝绳绕入滑轮时，由于存在钢丝绳偏角，钢丝绳最先与滑轮轮槽边缘接触。当钢丝绳继续在滑 轮上通过时,钢丝绳将沿轮槽边缘运动到滑轮轮槽的底部。在这个运动过程中钢丝绳将一边滚动一边 滑动,见图12。滚动的结果是随着钢丝绳在滑轮中绕入或绕出，钢丝绳出现绕其自身轴线旋转和捻距 时而缩短或时而伸长的现象,最终导致钢丝绳疲劳性能降低,严重时出现“鸟笼”状或绳芯挤出的结构破 坏。随着钢丝绳偏角的增加，钢丝绳旋转的圈数也将增加。

图12由钢丝绳偏角引起的钢丝绳旋转

对于阻旋转钢丝绳,钢丝绳偏角应不大于2°；对于单层股钢丝绳,钢丝绳偏角应不大于

注：由于实际原因，一些起重机或卷扬机的设计可能不能满足上述推荐值。这时钢丝绳的使用寿命会受到影响，并 且需要对钢丝绳进行更加频繁地检查O

可以通过下列方式减小钢丝绳偏角：

a）减小卷筒长度和/或增大卷筒直径；

b）增大滑轮与卷筒之间的距离。

将钢丝绳缠绕在卷筒上时,通常推荐的钢丝绳偏角应控制在O. 5⁰~2. 5°范围内。如果钢丝绳偏角 太小,如小于0. 5°,钢丝绳会在卷筒的法兰盘处堆积,而不能从卷筒的两端沿着相反的方向折回。如果 遇到这种问题,可以通过安装排线装置、或通过滑轮或缠绕机构导向增大钢丝绳偏角来解决。

如果钢丝绳出现堆积,运行中产生的冲击荷载会导致堆积的钢丝绳突然从法兰盘处滚落下来。

过大的钢丝绳偏角将导致钢丝绳过早地从卷筒端折回，造成靠近卷筒法兰盘处•的钢丝绳缠绕圈之 间出现缝隙，同时在交叉位置加大对钢丝绳的压力。

即使卷筒上有螺旋轮槽,大的钢丝绳偏角也会由于钢丝之间的互相“拉扯”不可避免地造成局部机 械损伤,通常称之为“咬绳”。但是如果缠绕系统允许选用平行捻或压实股钢丝绳,则可以减轻这类机械 损伤程度。                 _I

5.4钢丝绳及其组件材料的健康安全_I

5. 4. 1钢丝绳及其组件材料健康安全信息

该类信息应包括构成成品钢丝绳组件的各种材料的详细资料和有关职业保护措施、紧急医疗措施、 安全（包括火灾和爆炸危害）和处置的一般信息。

5.4.2材料                     '

5. 4. 2. 1 一般要求

钢丝绳是一种复合材料,它取决于所包含的单个材料的类型。下面列出了可能构成成品钢丝绳组 件的各种材料的详细资料。      I

a） 交货合同、发货单或产品质量*明书上载明的钢丝绳使用说明书和/或标记可以证实这些 组件。

b） 钢丝绳的主要组件是碳素钢丝，在某些情况下,还可能包括锌或Zn95∕A15合金镀层。

C）碳素钢丝、镀层钢丝或不锈钢書制成的钢丝绳供货状态下不产生健康危害。但是在切割、焊 接、研磨和清洗任一加工过程中L都可能产生含有影响暴露在该环境中人员健康的元素的粉尘 和烟气。

d）钢丝绳的其他三种组件是绳芯、润滑脂、填充和包覆材料。绳芯可釆用与外层股同种类型的 钢芯,或釆用天然纤维或合成纤维作为绳芯。

5.4.2.2 纤维芯                 I

多股钢丝绳的纤维芯通常釆用天然纤维或合成纤维制成,处置时不会产生健康危害，即使将外层股 剥开（如进行钢丝绳插接时），绳芯材料不会对使用者产生危害。除非在用钢丝绳缺少维护油脂补充或 繁忙作业引起绳芯内部摩擦磨损的情况下,绳芯可能磨损成可能被吸入的纤维粉尘,不过这种现象几乎 不可能发生。

纤维芯的主要危害是通过吸入由于加热产生的烟气,如用砂轮切割机切割钢丝绳时,天然纤维很可 能产生二氧化碳、水蒸气和灰尘,而合成材料很可能产生有毒烟气。

天然纤维的处理,如经防腐处理,燃烧时也会产生有毒烟气。

与其他主要材料如钢丝和钢丝绳制造中的润滑脂通过加热产生的有毒烟气相比,绳芯产生的有毒 烟气的浓度几乎可以忽略不计。

最常用的合成纤维芯材料为聚丙烯,其他聚合物如聚乙烯布尼龙偶尔也使用。

5.4.2.3填充和包覆材料

供货状态下处置钢丝绳的过程中,填充和包覆材料不会对健康产生危害。其主要危害是用砂轮切 割机切割钢丝绳时吸入有害烟气。

5.4.2.4制造钢丝绳的润滑脂

钢丝绳制造过程中所涂的润滑脂,供货状态下对使用者产生的危害一般很小,但是使用者应注意保 护皮肤和眼睛最低限度地接触,同时还应避免吸入其产生的蒸汽和雾气。

钢丝绳制造过程中使用的润滑脂包含多种化合物,这些化合物主要由石油、石蜡、沥青、树脂、胶凝 剂和低浓度的腐蚀抑制剂、氧化稳定剂和胶粘添加剂等组成。

室温下这些化合物大多数为固态,如果保证皮肤不接触其液态的前提下,正常使用过程中不会产生 危害。

为了防止皮肤出现异常反应,应避免反复、长时间接触无机或合成碳氢化合物,所有接触这类产品 的人员应保持良好的个人卫生。

操作者应：

a） 使用不渗油手套；

b） 穿防护服避免与油脂接触；

C）对于任何伤害，即使很轻,应在第一时间得到治疗；

d） 饭前、上卫生间前和工作后彻底洗手；

e） 如果条件允许,洗手后使用护肤霜。

操作者不应：

f） 将带油的抹布或工具放入口袋,特别是裤袋；

g） 使用脏的或坏的抹布擦拭皮肤上油脂；

h） 穿油脂浸透的衣服；

i） 使用溶剂如煤油、汽油等去除皮肤上的油脂。

5.4.3 一般信息

5.4.3. 1职业防护措施

a） 呼吸防护

应使用总体和局部换气扇，以保证空气中的粉尘和烟气浓度低于规定的职业防护标准（。ES，s）。

如果空气中的粉尘和烟气浓度超过OES，S规定,操作者应佩带经鉴定合格的防粉尘和防烟气呼吸

器（OES，S规定粉尘总量为10 mg∕m³,可吸入粉尘含量为5 mg∕m³） _O

b） 防护装备

当操作可能对眼睛产生危害时,操作者应佩戴防护眼镜;在进行焊接或气割时应佩戴焊接头罩;必 要时,应佩带防护手套和其他防护装备。

C）其他

养成良好的个人卫生习惯,下班时或吃饭前应更换工作服,不在工作场所吃食物。

5.4.3.2紧急医疗措施

a）  呼吸                  -

转移到新鲜空气中；请求医疗救助。

b） 皮肤

用肥皂和水充分清洗。

C）眼睛

用流动的水充分清洗颗粒;请求医疗救助。

d）吞下

不太可能发生的事件,如吞下大量钢丝绳或其组件,请求医疗救助。

5. 4. 3. 3安全信息——火灾或爆炸危险

固态下,钢丝绳的钢组件不会产生火灾或爆炸危险，而有机物组件如润滑脂、天然或合成纤维绳芯、 其他天然或合成填充或包覆材料是易燃物品。

附录A

（规范性附录）

电梯钢丝绳报废标准

A. 1 一般要求

通常情况下电梯绳报废都是因为断丝和磨损。但是其他因素诸如直径减小、腐蚀或过度伸长等也 会导致电梯绳报废。

由主管人员对钢丝绳进行全面检查并决定整套钢丝绳是继续使用还是报废时应考虑上述所有 因素。

即使只有一根钢丝绳达到报废标准,整套钢丝绳也应更换。除非钢丝绳是在投入提升服役之前的 安装或验收试验期间被损坏的特殊情况（见A,6）_o

在没有规程或规章的情况下,下列条款是电梯绳报废的通用指南。

对于不是在铸铁或铸钢滑轮中运行的钢丝绳，主管人员应清楚这种情况下发生早期内部损坏的可 能性比外部发生明显可见地损坏的可能性更大。

A.2断裂钢丝

表A. 1给出了设备中运行的纤维芯钢丝绳更换或在规定期限内进行下一次检查的最坏的一个捻 距内的可见断丝数，以及立即更换钢丝绳的最坏的一个捻距内的可见断丝数。表中的值适用于悬挂、限 速器和补偿用钢丝绳。

对于其他类型的钢丝绳,可见断丝数应由钢丝绳制造商提供。

表A. 1铸铁或铸钢滑轮中运行的纤维芯单层股钢丝绳可见断丝数

A. 3直径减小

如果钢丝绳的直径相对钢丝绳公称直径减小6%,则应更换钢丝绳。

A.4异常特征

如果有明显的异常特征表明钢丝绳有早期内部损坏的可能,则应更换钢丝绳。

例1：磨损腐蚀:在钢丝绳的股和/或丝之间渗出红色粉末或铁粉。

例2：直径局部减小。

A.5使用期限

悬挂绳的使用期限没有明确的指导性规范。但是对服役时间超过五年的钢丝绳应特别当心。

A.6特殊情况

当一套悬挂或补偿钢丝绳中的某一根钢丝绳在电梯投入运行前的安装或验收试验期间遭到破坏 时,如果下列条件得到满足,则允许用一根新的钢丝绳代替遭到破坏的钢丝绳：

a） 用于更换的钢丝绳的技术参数应与原整套钢丝绳产品质量证明书中所载明的技术参数相

符合；

b） 上述的那套钢丝绳不得自原装备上截短；

C）新更换钢丝绳安装后应进行张力检验并进行必要的调整，时间间隔为半个月，期限不少于二个 月o如果六个月后钢丝绳不能保持适当的张力平衡,则整套悬挂钢丝绳应更换；

d） 更换的钢丝绳应釆用与其他悬挂钢丝绳末端固接相同类型的方法；

e） 在张力作用下,更换的钢丝绳相对于原钢丝绳的直径变化不得超过公称直径的0.5%。

中华人民共和国

国家标准

钢丝绳安全使用和维护

GB/T 29086—2012

*

中国标准出版社出版发行 北京市朝阳区和平里西街甲2号(IOOoI3) 北京市西城区三里河北街16号(100045)

网址 WWW. spc. net. Cn

总编室：(OIO)64275323 发行中心:(OlO)51780235

读者服务部:(010)68523946

中国标准出版社秦皇岛印刷厂印刷 各地新华书店经销

⅛

开本880X1230 1/16 印张1.5 字数33千字 2013年5月第一版2013年5月第一次印刷

*

书号：155066 • 1-47160 定价 24.00 元

如有印装差错由本社发行中心调换 版权专有侵权必究 举报电话 ≈(010)68510107

打印日期：2013年6月5日F009A
