ICS 91.080. 40
P 72
备案号：J666-2018
W
SH/T 3057—2017
代替SH/T 3057—2007
石油化工落地式离心泵基础设计规范
DeSign SPeCifiCatiOn for foundation Of ground type CentrifUgal PUmP in PetrOChemiCal industry
2017-07-07 发布
2018-01-01 实施
中华人民共和国工业和信息化部 发布
COntentS
EXPIanatiOn Of WOrding in this SPeCifiCatiOn
根据中华人民共和国工业和信息化部《2014年第四批行业标准制修订计划》（工信厅科[2014]236 号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并 在广泛征求意见的基础上，修订本规范。
本规范共分7章。
本规范話主要技术内容是：落地式离心泵基础的荷载与动力作用、地基与基础的计算和设计以及材 料和构造要求。
本规范是在SH/T 3057—2007《石油化工落地式离心泵基础设计规范》的基础上修订而成，修订的 主要技术内容是：
——因国家标准及行业标准的变动而进行的相应修订；
——增加了泵基础设计时所需资料的规定；
——修改了泵基础配筋要求。
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司建筑设计技术中心站负责日常 管理，由中石化广州工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常 管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司建筑设计技术中心站
通讯地址：河南洛阳中州西路27号
邮政编码：471003
电 话：0379-64887187
传 真：0379-64887187
本规范主编单位：中石化广州工程有限公司
通讯地址：广东省广州市天河区体育西路191号中石化大厦
邮政编码：510620
本规范参编单位：中石化上海工程有限公司
中石化宁波工程有限公司
湖南百利工程科技股份有限公司
本规范主要起草人员：杜建民嵇转平王松生万朝梅应付钊杨晓红熊英
本规范主要审查人员：王耀东邱正华张亚新许兰生崔忠涛黄月年马振明
郑强汪宁扬唐健王超
本规范1984年首次发布，1994年第1次修订，2007年第2次修订，本次为第3次修订。
1范围
本规范规定了落地式离心泵基础的静力、动力计算及构造的设计要求。
本规范适用于落地式离心泵基础的设计。
2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本规范。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB 50007建筑地基基础设计规范
GB 50010混凝土结构设计规范
GB 50040动力机器基础设计规范
GB 50046工业建筑防腐蚀设计规范
GB/T 50296地基动力特性测试规范
GB/T 50934石油化工工程防渗技术规范
3术语 3. 1
基组 foundation Set
动力机器基础和基础上的机器、附属设备、填土的总称。
3. 2
扰力 dynamic force
由离心泵转子旋转质量运动产生的不平衡惯性力。
4符号
Pk—基础底面处的平均静压力；
η--地基承载力的动力折减系数;
fa —修正后的地基承载力特征值；
n——电机转速；
PX——机器的横向扰力；
Py——机器的纵向扰力；
PZ——机器的竖向扰力；
Xo——机组总重心的横坐标；
J0—机组总重心的纵坐标；
Zo—机组总重心的竖坐标；
Xi——基础、电机及泵的重心横坐标；
yi——基础、电机及泵的重心纵坐标；
Zi-——基础、电机及泵的重心竖坐标；
mj——基础、电机、泵及附件的质量。
5基本规定
5. 1基础设计时宜取得以下资料：
a） 机器的型号、转速、功率、规格及轮廓尺寸等；
b） 机器自重及重心位置；
C）地脚螺栓规格及其预留孔位置尺寸、灌浆层厚度；
d） 机器的扰力和扰力矩作用位置及其方向（或转子重）;
e） 工程地质、水文地质勘查等资料。
5.2对于沉降有要求的取处理措施。
5. 3基础的混凝上强度等■满足国家现行标准《混凝土结构设计规范》⅛GB 50010对混凝上耐久性的 要求，旦混凝土基础不应低畫C20,钢筋混凝土基础不应低J'-C25o
5. 4基细旳总旧心「广丄晚底面形心宜位于同一垂直线上，当偏心不可避免时，偏心ii,!'lj⅛底边心旳比 值，应符合下列要求：
a）当地基承载力特↑1TW⅜<⅜于i30kPa时，不应大「3%：
b）当地基承载力特征值大于13OkPa^I不应大于| %。
5.5基础应一次浇筑完毕。
5. 6基础埋置深度不应小于50OmmO
5. 7根据地下水、地基.I:和介质的腐蚀等级I应按国家现彳F标准《工业建筑防腐蚀设计规范》GB 50046 要求对基础釆取防腐蚀措施■
5. 8季节性冻土地区的室”卜泵基础应采取防冻胀措施。
5. 9根据泉基础所在位代话污染区分类，应按国家现行标准《石油化工工*访渗技术规范》GB/T 50934 要求采取防渗措施。
6静力、动力计算
6. 1静力计算
6.1.1基础的静力计算应轡舌地基承载力
6. 1.2基础的静荷载包括i圖•重、附属
6.1.3泵基础底面平均静，勖值应符
■重心的计算。
基础自重及基础底板上的莅!∙.'∏λ
:
4 5
(6.1.3)
式中:
•相应于荷载效尺
地基承载力的邇J折减系 修正后地基承
用，kN∕m2o
6. 1.4基组重心坐标值应扌
准组合
力特征值,
列公式计算:
,基础底面处的T'均廊压力值，JIZm2； ，七‘取0.8；
按囤家现行标书、建筑地基基础设
计规范》GB 50007的规定采
∑χ ∙g
Z=I
E"g∙y
为= .........................................................(6.1.4-2)
2rn,∙g
Z=I
Llmi'g'z,
Z(>=-------
(6.1.4-3)
TJrni`g
Z=I
上述式中：
Xo——基组总重心的横坐标，m；
Xi——基础、电机及泵的重心横坐标，
m；
Jo——基组总重心的纵坐标，m；
ʃ,.—基础、电机及泵的重心纵坐标，m；
Zo——基组总重心的竖向坐标，m；
Zl——基础、电机及泵*重心竖向坐标，m；
mi——基础、电机、泵*附件的质量，kg„
6.1.5当地基承载力特征电机功率不大于560kW宜灘、泵基础的质量不小于机器质 量三倍时，可不作动力计算。
6. 2动力计算
6.2. 1基础的允许振动线位移应符合表621的规定。
表6.2.1基础的允许振动线位移農］
|
— 4专速,r/min ■" '' ' ■.......ι ■ |
[A], mm ■...... |
|
IOOoln>750 |
0.08 |
|
75On〃与 500 |
0.12 |
|
_____________#00 ____________ |
0.16 |
|
— 注：''E〉I OOOr mm时，允许振动线位移"时根据制造厂要求确定，或取0.08mm --- | |
6. 2. 2基础的最大振动速丿［不应大于eɜmm/sio
6. 2. 3离心3的扰力f⅛∣''<l∣供货商提供，'七缺乏资料时，川按表6.2.3采川.
審表6.2.3扰力计算
|
转速，r/min |
----————------------- H 50Oal |
I 500〜750 |
>750 | |
|
R（机器的横向扰力），kN |
0.1OFFg |
0.15/g |
0.2O^g | |
|
月,（机器的纵向扰力），kN |
0.05 FFg |
0.08 FFg |
0.1O^g | |
|
R（机器的竖向扰力），kN |
0.10% |
0.15 |
0.2O^g | |
|
注：Wg——电机转子重力，kN。 | ||||
6. 2. 4基础的振动线位移、最大振动速度应按国家现行标准《动力机器基础设计规范》GB 50040的规 定计算。
7构造要求
7.1基础顶面的二次浇灌层材料釆用无收缩水泥基灌浆料或细石混凝土，厚度宜为30mm〜50mm。当 采用细石混凝土时，其强度等级应比基础混凝土强度等级提高一级。
7.2地脚螺栓宜釆用直钩式，直钩长度不应小于地脚螺栓直径的4倍；埋置深度不应小于地脚螺栓直 径的20倍，且不应小于30Ommo
7. 3地脚螺栓应采用未经冷加工的Q235B制作。

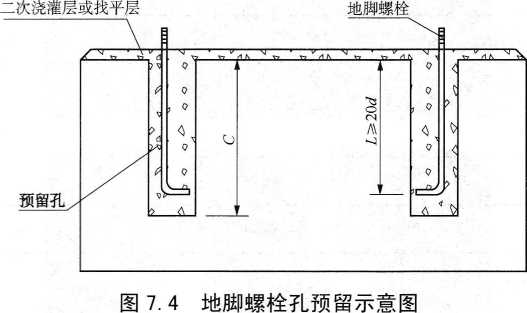

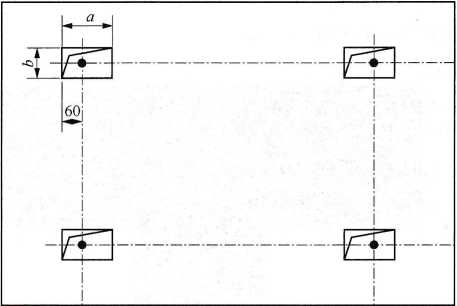

7.4地脚螺栓宜釆用预留孔的埋置方法，示意见图7.4,预留孔的尺寸可按表7.4的要求采用。
表7. 4预留孔尺寸
|
螺栓直径，mm |
预留孔尺寸(ClXbXc), mm |
|
M12 |
140×120×350 |
|
M14 |
140×120×350 |
|
M16 |
140×120×400 |
|
M18 |
160×120×430 |
|
M20 |
160×120×450 |
|
M22 |
160×120×500 |
|
M24 |
180×120×550 |
|
M27 |
180×120×600 |

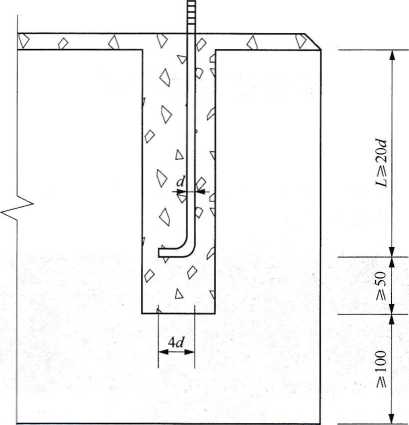

7. 5地脚螺栓预留孔底至基础底面的距离不应小于IOOrnm;地脚螺栓底端至预留孔底的距离不应小于 50mm,见图 7.5o
7.6
7. 7
7.8
网。
NIOO
图7. 5地脚螺栓埋设示意图
预留孔边至基础边缘的距离不宜小于IOOmmO当不能满足要求时，应在基础边缘配置构造钢筋网。
预留孔应釆用与二次浇灌层相同材料浇灌。
基础最大边长大于2m时，基础顶面及四周宜配置直径不小于8mm、间距不大于20Omm的钢筋
1为便于在执行本标准（规范、规程）条文时区别对待，对要求严格程度不同的用词说明如下:
1） 表示很严格，非这样做不可的：
正面词采用
2） 表示严格，在］常情况卜均应这样做的：
正面词采用”囊，反而词采用''不应”或'負、得”；
3） 表示允许稍有伞择，在条件许可时首先应这样做的：
正面词釆用"宜”,反面词采用“不宜”;
4） 表示有选择,摩定条件卜一可以这样做時;釆用“可”
2条文中指明应按其他有关标准执行的写法为:“应符合……的规定”或“应按……执行”。
中华人民共和国石油化工行业标准
石油化工落地式离心泵基础 设计规范
2017北京
SH/T3057—2017《石油化工落地式离心泵基础设计规范》经工业与信息化部2017年7月7日以第 32号公告批准发布。
本规范是在《石油化工落地式离心泵基础设计规范》(SH/T 3057—2007)的基础上修订而成，上一 版的主编单位是中国石化集团洛阳石油化工工程公司，主要起草人员是路来光、戴智辉、王松生。
本规范修订过程中，编制组进行了广泛的调查研究，总结了我国石油化工工程建设的实践经验，同 时参考了国外先进技术法规、技术标准，修改了一些技术参数。
为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行条文规定， 《石油化工落地式离心泵基础设计规范》编制组按章、条顺序编制了本标准的条文说明，对条文规定的 目的、依据以及执行中需注意的有关事项进行了说明。但是，本条文说明不具备与规范正文同等的法律 效力，仅供使用者作为理解和把握标准规定的参考。
6.1静力计算...........................................................................................:
5基本规定
5. 1本条规定了基础设计所需的基本资料,为基础静力、动力计算以及基础防腐设计提供依据。
5. 2由于装置大型化的影如展而钗大的基基础出现竝航降不满足工艺要求的情况。 对于和相关构筑物基础间況降差有较高要求的泵基础，应和有关专业协商，确定其可容许的沉降差■,在: 设计时采取措施以満H止十星产的要求。如无法满足要求，可采取地基处理措施满足要求。
5.8防冻胀措施包括：A基■底部作砂垫层及基础四周回填一定厚度的中粗砂；施匚阶段防止地脚螺 栓预留孔内积水，避免积水的结冰膨胀引起基础的破坏；采用能有效降低防冻胀的基础外形。
5. 9为避免环境污染,满足;对泵基础与混澀国带幕^勾的连接处采取的防渗措施。
6静力、动力计算
6. 1静力计算 ""峪件 -a
6.1.5结合国外公左规定，对于是否作动力计算，可以机器重量区分，也可以电机功率区分. 经过试算，没仃发现电机壇小于56OkW的泵基础超过标准的，同时也没仃发现任何电机功率小于 560kW的泵基础超过标准唯例。
7 木,寸
7.1高强无收缩水泥基灌3 控制，但价格低。
7.7为了保证基础的整体4 时施工。
7.8参考国外公司的相关J 边及顶面配置钢筋网。
料，流动性好,
难度小；细石混凝土
工时需振捣密实，质量不易
,及螺栓的锚固，度求螺栓预留孔内要采用和二
并结
期作法,
次浇灌层同样的材料，并同
2m时，基础周
Z.oCM―IgoCOι√HS
