序号	________设备类别________		表面色	标志文字色
1	静设备		银	大红R03
2	工业炉		银	大红R03
3	锅炉		银	大红R03
4	机械设备a	泵__________	银____________	大红RO3
		电机_________	苹果绿GOl_________
		压缩机、离心机	苹果绿GOl_________
		风机________	天（猷）蓝PB09__________
5	输油臂		大红R03____________
6	鹤管__________________		银____________	_______ ________大红RC)3__
7	消防设备________________		大红R03	__β________
8	钢烟囱__		银____________	一
9	火炬__		银____________
10	联轴器防护罩______________		淡黄Y06___________	一

注：表面色和标志文字色名后的R03、GOl等代号与GB/T3181标准中对应颜色的代号一致。

^a机械设备的表面色可为出厂色。

5.2电气、仪表设备的表面色和标志文字色宜符合表5. 2规定。

表5. 2电气、仪表设备的表面色和标志文字色

序号	名称	表面色	标志文字颜色
1	开关柜'、配电盘a ~~	海灰B05或苹果绿GOl	大红R03
2	变压器	海灰B05	大红R03
3	配电箱	海灰B05	大红R03
4	操作台a 一	海灰B05或苹果绿Gol ____	一
5	仪表盘a	海灰B05或苹果绿GOl	大红R03
6	现场仪表箱一	海灰B05或苹果绿GOl	大红R03
7	盘装仪表___________	海灰B05	大红R03
8	就地仪表	海灰B05	大红R03
9	电缆桥架七电缆槽b 一	海灰B05	一
^a内表面为象牙色Yo4。 ^b镀锌或铝合金表面可不涂漆。

SH/T 3043—2014

5.3表5.1和表5. 2中未包括设备的表面色宜为银色或出厂色，标志色应为大红。

5.4设备标志的设置应符合下列要求：

a）标志应以设备位号或名称表示；

b）消防设备标志应以消防设备名称表示，并应符合GB 13495的有关规定；

C）标志应刷在设备朝向操作通道一侧的醒目部位。小型设备或形状复杂、平整表面较小的设备可采用挂牌形式或涂刷在基础上；

d）装置内设备的标志字体高度宜符合表5. 4规定；机械类设备采用标志牌时，标志字体高度宜为 IoOmm〜150mm；

表5.4标志字体高度

操作观察距离 m	字高 mm
2〜5	IOO-150
5〜10	150〜300
10 〜25	300-500

e）大型立式储罐的标志字体高度宜为罐高的1/10〜1/20,其底边宜位于罐顶以下1/3〜1/2罐高处；

f）塔、烟囱等特殊形体设备的字体大小可根据设备调整。

6管道

6. 1表面色

需要涂刷表而色的管道，应对管道外表面全部涂刷，颜色宜符合表6.1的规定。

表6. 1管道表面色

序号	名称		表而色
1	物料管道	一般物料
1	物料管道	酸、碱	紫P02
2	公用物料管道	水	艳绿G03
		污水	黑
			Ig
		空气及氧	天（猷）蓝PB09
		氮	淡黄Y06
		氨	淡黄Y06
3	排大气紧急放空管_______________________		大红R03
4	消防管道		大红R03
5	电气、仪表保护管		黑
6	仪表管道	仪表风管_____________________	天（猷）蓝PB09
6	仪表管道	气动信号管、导压管	银

6. 2标志

6. 2. 1管道标志应包括介质流向、标志色、文字色及文字。标志色和文字色应反映输送物料的特性, 并应符合表6. 2. 1的规定；标志文字应注明介质名称。

SH/T 3043—2014

_______________________________表6. 2.1唯			务道标志色和文字色_______________
序号	物料		标志色	文字色
1	气体	可燃	_______淡黄Y06_______	大红R03
		非可燃	淡黄Y06	黑
2	液体	可燃液体	棕 YR05	白
		非可燃液体' 无害液体a	一	一
3	酸碱	酸、有毒	_______桔黄YRO4_______	黑
		碱	紫P02	白
4	水（消防N	〈除外）	艳绿G03	白
	污水		黑	白
	蒸汽		大红R03	白
	空气		淡灰B03	黑
5	氧气		淡（猷）蓝PB06	白
6	消防管道b		大红R03	_______I_______
^a对于非可燃液体或无害液体可无标识。 ^b消防管道的标志文字应注明介质名称。

6.2.2管道标志色宜采用局部色带表示，色带宽度宜比文字内容两端各增加20Cm-30CmO管道标志的设置应符合下列规定：

a）管道穿过楼板、墙等视线隔离物的两侧；

b）管道进、出装置处；

C）装置内管道直管段的色带间隔不宜超过20m,系统管廊上管道的色带间隔不宜超过50rn_o

6.2.3当标志色与表面色相同时，可直接标注文字。

6.2.4介质名称可为介质化学名、商品名或惯用名、通用的英文缩写、化学分子式。立管文字采用中文时，文字应从上至下排列；采用英文单词或分子式时，字母宜从右侧方向看为正；采用缩写词或构成单词的字母较少时，字母可从上至下正向排列。

6.2.5箭头应位于介质名称的下游。若介质双向流动时，应釆用双向箭头；箭头颜色应与文字相同。

6.2.6字体高度应符合表6. 2.6规定，字宽可为字体高度的0.6倍〜1倍。

表6. 2.6字体高度

管道（含保护层）外径 nιm	字体高度 mm
20 〜50	N15
51 〜IOO	≥30
IOl〜200	≥50
201-400	，70
>400	NlOo

6.2.7管道外径或含绝热材料及保护层的外径小于或等于50mm,且刷标志色有困难时，可采用悬挂标志牌的方式。标志牌的短边尺寸宜为标志字体的1.5倍〜2倍，且不应小于75mm；长边尺寸应比标志内容长。标志牌应釆用金属材料，并用镀锌铁丝或不锈钢丝悬挂。

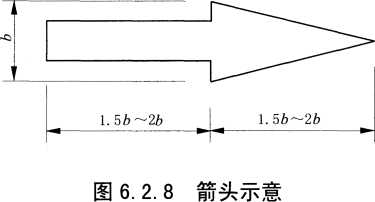

6. 2. 8箭头宽度宜与字体高度相当，箭头长度宜为箭头宽度人的1. 5倍〜2倍，箭体的宽度宜为箭头宽度的0.5倍，箭体长度宜与箭头长度相当。箭头示意图见图6. 2.8_o

6.3阀门和管道附件

阀门和管道附件的表面色宜符合表6. 3的规定。

表6. 3阀门和管道附件的表面色

序号	名称		表面色
1	阀门阀体	灰铸铁、可锻铸铁___________	黑____________
		球墨铸铁______________	银___________
		碳素钢_______________	中灰B02___________
		耐酸钢_______________	海蓝PB05
		合金钢_______________	中（猷）蓝PB04
2	阀门手轮、手柄	钢阀门_______________	海蓝PB05
2	阀门手轮、手柄	铸铁阀门_______________	大红R03___________
3	调节阀	铸铁阀体______________	黑
		铸钢阀体______________	中灰B02
		锻钢阀体______________	银___________
		膜头________	大红R03
4	安全阀______________________________		大红R03
5	管道附件		银
注：阀门和管道附件的表面色可为出厂色。

7钢结构

7. 1构架、平台及梯子的表面色宜符合表7. 1的规定。

表7.1构架、平台及梯子表面色

序号	_______________名称_______________	表面色
1	梁、柱、斜撑、吊柱、管架和管道支吊架	蓝灰PB08或中（猷）蓝PB04
2	铺板、踏板	蓝灰PB08或中（猷）蓝PB04
3	栏杆（含立柱）、护栏、扶手______________________	淡黄Y06
4	栏杆挡板	蓝灰PB08或中（猷）蓝PB04

7.2栏杆、护栏等安全设施应按GB 2893和GB 2894的有关规定涂刷安全警示标志。

7.3避雷针、放空管塔架、投光灯架和火炬支撑架等的表面色宜刷银色。

色卡可符合表A的规定。

附录A

（资料性附录）

色卡

表A色卡


银
海灰B05
淡灰B03	Wr
中灰B02	■
象牙Y04
淡黄Y06
桔黄YR04	■
棕 YR05
大红R03
注：表中的编号符合GB/T 3181《漆膜颜色标准

紫P02	■
天（猷）蓝PB09	■
蓝灰PB08
淡（猷）蓝PB06	■
海蓝PB05
中（猷）蓝PB04
苹果绿GoI
艳绿G03	■

:》的规定。

本标准用词说明

1为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：

D表示很严格，非这样做不可的：

正面词釆用“必须”，反面词釆用“严禁”；

2）表示严格，在正常情况下均应这样做的：

正面词釆用“应”，反面词釆用“不应”或“不得”；

3）表示允许稍有选择，在条件许可时首先应这样做的：

正面词釆用“宜"，反面词釆用“不宜”；

4）表示有选择，在一定条件下可以这样做的，釆用“可，

2条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。

中华人民共和国石油化工行业标准

石油化工设备管道钢结构表面色和标志规定

SH/T 3043—2014

条文说明

2014北京

SH/T 3043—2014《石油化工设备管道钢结构表面色和标志规定》，经工业和信息化部2014年12 月24日以第83号公告批准发布。

本标准是在SH/T 3043-2003《石油化工设备管道钢结构表面色和标志规定》的基础上修订而成，上一版的主编单位是中国石化集团上海工程有限公司，主要起草人员是陈为群、沈江涛、韩根荣。

本标准修订过程中，编制组对国内合资企业的石化装置涂刷的表面色和标志进行了调查研究，总结了我国石化工程建设的实践经验，同时参考了德国标准DlN 2403一2007 identification Of PiPelineS according to the fluid conveyed》和美国标准 ANSI/ASME A13. 1—2007《Scheme for the IdentifiCatiOn Of PiPiIIgSyStems》，并结合GB 7231—2003《工业管道的基本识别色、识别符号和安全标识》标准的要求，增加了标志色的规定，表示岀输送介质的危险类别。修订后的标准与德国、日本、美国等国的标准接近。

为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行条文规定，《石油化工设备管道钢结构表面色和标志规定》编制组按章、条顺序编制了本标准的条文说明，对条文规定的目的、依据以及执行中需注意的有关事项进行了说明。但是，本条文说明不具备与标准正文同等的法律效力，仅供使用者作为理解和把握标准规定的参考。

4 一般规定

4.2特殊材料制成的管道保持其本色有利于判断是什么材料，故不应再刷表面色覆盖。

4. 3〜4. 4为能有效注意到变色漆的位置及其变化，作此规定。

4.5防火涂料外表面和绝热材料外保护层基本不刷漆，也就无需刷表面色。

4.10虽然是自备电厂，但电力部门亦可能参与管理，如电力部门有要求，亦可按电力规定执行。

5设备

5.1钢烟囱、火炬一般无位号及名称等标志文字，因此不作规定。联轴器防护罩一般也无文字标志。 5.3为避免无谓的重复刷漆，对定型产品，如果未在订货合同中规定，则宜保持供货商的出厂色。

5.4工厂、装置内的消防设备颜色及标志应按GB 13495《消防安全标志》中的要求进行涂刷。

6管道

6. 2标志

标志用于提供物料危险性识别信息，包含颜色与文字两部分。本次修改参照了国家标准GB 7231 —2003《工业管道的基本识别色、识别符号和安全标识》和德国工业标准DIN 2403—2007 identification Of PiPelineS according to fluid COnVeyed^相关标准比较见表1。消防管道属于消防设施，其颜色应按 GB13495《消防安全标志》规定，底色为大红，文字为白色，注明消防介质名称。

表1管道标志标准比较

序号	本规范			GB 7231—2003			DIN 2403—2007
	__W__		标志色	物料		识别色	物料		识别色
1	气体	可燃气体	淡黄	气体		中黄	气体	可燃气体	黄
		非可燃气体	淡黄					非可燃气体	黑
2	液体	可燃液体	棕	液体	可燃液体	棕	液体	可燃液体	棕
		非可燃液体	一		其他液体	黑		非可燃液体	黑
3	酸碱	酸	桔黄	酸、碱		紫	酸碱	酸	橙
		碱	紫					碱	紫
4	公用工程	水	艳绿	公用工程	水	艳绿	公用工程	水	绿
		蒸汽	大红		蒸汽	大红		蒸汽	红
		空气	淡灰		空气	淡灰		空气	灰
5	氧气		淡（猷）蓝	氧气		淡（猷）蓝	氧气		蓝
6	消防管道		大红	一		一	一		一

6.2.2本条规定了需要设置管道标志的部位。

6.2.3标志色与表面色相同时，相当于管道外表面全部涂刷了标志色，所以可直接标示文字。

6. 2. 4立管介质流向可能向上也可能向下,竖排文字若根据流向则有从左侧看正向或从右侧看正向两

SH/T 3043—2014

种可能。本条规定宜从右侧看正向，符合图纸表达习惯，而流向是通过箭头来表达，不是通过文字方向。采用字母数较少（一般少于5个）的缩写词或单词时，例如LPG> form等，允许逐字母白上而下排列，可以保证字母为正向，且符合阅读习惯。。2、氏等可作为一个字母看待。

6.2.5箭头位于介质名称的下游，避免箭头指向文字。

6. 2. 6标志字体过小会使辨认困难，因此根据管道（包括保温层）的外径和实际观察效果规定了最小字高的要求。该字高在参考视距上能够被清晰辨认。汉字字宽一般为0.8倍〜1倍字高，外文字母字宽…般为0∙6倍〜0.8倍字髙，这种比例较为常见，并非严格要求，例如也偶有大于1的，即宽胖型。

6. 2. 7塑料等材料虽然价格低、容易制作，但制成的标志牌和悬挂件、捆扎带在火灾情况下很快就会烧毁、掉落，且本身也易老化掉落，故作此规定。

附录A （资料性附录）色卡

为便于使用，本附录提供了冇关颜色的色样，但由于印刷关系，不能保证其颜色与GB∕T3181≪漆膜颜色标准》无关异，因此作为资料性附录，供使用者参考。
