中华人民共和国行业标准
HG 21502.1-92
主编单位:化工部第六设计院
批准部门:化学工业部
化工部工程建设标准编辑中心
1992北京
SH 3046-92《立式圆筒形钢制焊接储罐设计规范&
GBJ 128-90《立式圆筒形钢制焊接油罐施工及验收规范》;
GBJ 236-82《现场设备、王业管道焊接工程施工及验收规
范聂 一 -
SHJ 26-90 «常压立式储罐抗震鑒定标准》。
2.1.1本标准储罐适用于储存石油、石油产品及化工产品。
2.1.2工作条件
压力*负压3kPa;
正压 *1. 8kPa;
温度:+15(FC。
2. 1.3储液密度
固定顶储罐系列基本参数和尺寸表2.1. 3-1 ≈p≤l 000kg∕m3;
固定顶儒罐系列基本参数和尺寸表2.1. 3-2sp≤1200kg∕mso
本标准储罐为钢制立式圆筒形固定顶(自支承式拱顶)储罐。
2.3 规格尺寸
公称容积 SlOOm3 ~ 30000m3;
公称直径:DN5200〜DN44000mm O
IOonI3 〜3000OnI
序 |
容积 |
容积 |
睹罐内径 |
高度(mm) | |||
标准序号 |
罐壁 |
拱顶 高度 | |||||
号 |
国) |
Φ(mπι) |
高度 |
总高 | |||
1 |
™ 2θΓ~ HG 21502. 1-92-202 203 |
IOO |
110 |
5200 |
5200 |
554 |
5754 |
2 |
HG 21502.1-92-205 _______206 |
200 |
220 |
6550 |
6550 |
700 |
7250 |
3 |
^~ W" HG 21502. 1-92 -208 _________ '_____209 |
300 |
330 |
7500 |
7500 |
805 |
8305 |
4 |
—210 HG 21502.1-92 -211 ______212 |
400 |
440 |
8250 |
8250 |
887 |
9137 |
5 |
213 HG 21502. 1-92 -214 _____215 |
SoO |
550 |
8920 |
8920 |
972 |
9892 |
6 |
216 HG 21502.1-92 -217 ____218 |
600 |
660 |
9500 |
9315 |
1023 |
10338 |
了 |
219 HG 21502.1- 92-220 ___221 |
,700 |
770 |
10200 |
S425 ⅛ |
1112 |
10537 |
8 |
222^~ HG 21502. l-i)2-223 ____224 |
800 |
880 |
10500 |
10165 |
1132 |
11297 |
S |
225 HG 21502.1-S2-226 ___227 |
1000 |
1100 |
11500 |
10650 |
1241 |
11891 |
10 |
~~228~ HG 21502. 1-92-229 __________230 |
1500 |
1645 |
13500 |
11500 |
1468 |
12968 |
Ii |
231 HG' 21502. 1-92-232 ___233 |
2000 |
2220 |
15780 |
11370 |
1721 |
1309i |
12 |
HG 21502.1-92-235 __236 |
3000 |
3300 |
18900 |
11760 |
2049 |
13809 |
13 |
237 HG 21502. 1-92-238 __239 |
5000 |
5500 |
23700 |
12530 |
2573 |
15103 |
14 |
240 HG 21502.1-92-241 242 |
IoOOO |
IIOoo |
31000 |
14580 |
3368 |
17948 |
15 |
243 HG 21502. 1-92-244 ___245 |
20000 |
23500 |
42000 |
17000 |
⅜543 |
2154$ |
16 |
246~ HG 21502. 1-92-247 ____________ 248 |
30000 |
31300 |
44000 |
20600 |
4788 |
25388 |
注:①计算容积按纔壁高度和储雌内径计算的圆筒几何容积。
② 各圏壁板、顶板、底板厚度均包括腐蚀裕量。
③ 儔液密度^^IOOOkgZm3o
'固定顶储Ml系列基本参敷和尺寸表 « 2.1. 3-1
"ɪɪ |
(mm) |
靈» 材料 |
设计温度 |
储罐 | |||||||||||||
ɪ 里 |
板厚 |
中幅板檢事板 |
WE5 |
总重 | |||||||||||||
二 |
三 |
四 |
五 |
六 |
七 |
八 |
九 |
十 |
十二 |
(Inm |
(X:/kPa) |
⅛) | |||||
6 |
6 |
6 |
5∙5 |
6 |
6 |
6135 | |||||||||||
6 |
6 |
6 |
6 |
5.5 |
6 |
6 |
9760 | ||||||||||
6 |
6 |
6 |
€ |
6 |
5. 5 |
6 |
6 |
} 2750 | |||||||||
6 |
6 |
ð |
6 |
6 |
5= 5 |
6 |
6 |
Q2⅛5~Ao F |
15290 | ||||||||
6 |
6 |
6 |
6 |
6 |
5. 5 |
6 |
6 |
17745 | |||||||||
6 |
6 |
6 |
6 |
6 |
6 |
5. 5 |
6 |
6 |
21.840 | ||||||||
6 |
6 |
6 |
6 |
; |
6 |
5.5 |
6 |
G |
23160 | ||||||||
6 |
6 |
6 |
δ |
6 |
δ |
5. 5 |
6 |
6 |
-Ig-150 |
25250 | |||||||
7 |
6 |
6 |
6 |
6 |
6 |
5.5 |
6 |
7 |
3020C | ||||||||
8 |
7 |
6 |
6 |
6 |
6 |
6 |
5.5 |
6 |
7- |
Q235-A |
40344 | ||||||
9 |
8 |
7 |
β |
6 |
6 |
6 |
53 |
6 |
7 |
52690 | |||||||
11 |
IO |
8 |
7 |
6 |
6 |
6 |
5.5 |
6 |
9 |
76785 | |||||||
14 |
12 |
10 |
9 |
7 |
6 |
6 |
5.5 |
7 |
9 |
oAp |
126195 | ||||||
20 |
18 |
16 |
14 |
12 |
10 |
8 |
7 |
7 |
5.5 |
7 |
9 |
ZUiX |
232035 | ||||
23 |
21 |
19 |
17 |
14 |
ɪl |
9 |
9 |
9 |
9 |
5. 5 |
7 |
12 |
16M∏R |
473430 | |||
31 |
28 |
26 |
22 |
20 |
17 |
14 |
12 |
10 |
10 |
10 |
10 |
5.5 |
7 |
12 |
642425 |
MOm,〜30000m,固定顶储縊系列基本巻数和尺寸表
表 2.1. 3-2
序 |
"W |
IfF 容积 |
储纖内径 |
高度(Ilim) |
壁 |
高度 |
(Inm) |
板厚 |
°°≡≡w2 φ⅝⅛⅞⅛ |
罐体 材料 |
设计温度 |
储靈 总重 | |||||||||||||
标准序号 |
容积 |
罐壁 |
拱顶 高度 |
圈 |
设计压力 | ||||||||||||||||||||
总高 |
六 |
七 |
八 |
九 |
十 |
十二 一 |
CC∕kPa) | ||||||||||||||||||
号 |
(m3) |
Φ(mm) |
厚度 |
二 |
四 |
五 |
十_«. |
(tnm) |
(⅛) | ||||||||||||||||
1 |
—两矿- HG 21502.1-92-250 __251 |
100 |
110 |
5200 |
S200 |
554 |
5754 |
6 |
6 |
6 |
T7 丄5 |
-S _______________________________________________________________________________________: |
6 |
6135 | |||||||||||
2 |
2 HG 21502-1-92*253 ____254 |
200 |
220 |
6550 |
6550 |
700 |
7250 |
6 |
6 |
6 |
6 |
15- 5 |
6 : |
6 |
3760 | ||||||||||
3 |
HG 21502. V92 -256 257 |
300 |
330 |
75OC= |
7500 |
805 |
8305 |
6 |
6 |
6 |
6 |
6 |
5. 5 |
6 |
6 |
12760 | |||||||||
4 |
258 HG 21502.1-92 -259 ______" 260 |
400 |
440 |
8250 |
8250 |
887 |
9137 |
6 |
6 |
6 |
6 |
6 |
5, 5 |
6 |
6 |
Q235-A. F |
15290 | ||||||||
5 |
gθɪ-HG 21502.1-92 -262 __263 |
500 |
550 |
8920 |
8920 |
972 |
9892 |
6 |
6 |
6 |
6 |
6 |
5M |
6 |
6 |
17745 | |||||||||
6 |
264 HG 21502. i-92 -265 266 |
600 |
660 |
9500 |
9315 |
1023 |
10338 |
6 |
6 |
6 |
6 |
6 |
6 |
5, 5 |
6 |
6 |
2i840 | ||||||||
7 |
267~" HG 21502.1-92-268 __________________269 |
?00 |
770 |
10200 |
9425 |
1112 |
9425 |
7 |
6 |
6 |
6 |
6 |
6 |
5= 5 |
6 |
6 |
23615 | ||||||||
'8 |
HG 21502.1-92-271 _________________272 |
800 |
880 |
10500 |
10165 |
1132 |
11297 |
7 |
6 |
6 |
6 |
6 |
6 |
5。5 |
6 |
6 |
-19—150 |
25720 | |||||||
9 |
273~ HG 21502.1-92-274 __________________275 |
1000 |
1100 |
11500 |
10650 |
1241 |
11891 |
8 |
7 |
6 |
6 |
6 |
6 |
5. 5 |
6 |
7 |
一 〜2’ |
31220 | |||||||
10 |
276 HG 21502.1-92-277 278 |
1500 |
1645 |
13500 |
11500 |
1468 |
12968 |
10 |
8 |
7 |
6 |
6 |
6 |
6 |
5,5 |
6 |
7 |
Q235-A |
42740 | ||||||
11 |
2^— HG 21502.1-92-280 __________________281 |
2000 |
2220 |
15780 |
11370 |
1721 |
13091 |
11 |
9 |
8 |
7 |
6 |
6 |
6 |
5.5 |
6 |
9 |
56195 | |||||||
12 |
成2 - HG 21502.1-92-283 284 |
3000 |
3300 |
18900 |
11760 |
2049 |
13809 |
13 |
11 |
9 |
8 |
6 |
6 |
6 |
5.5 |
6 |
9 |
80980 | |||||||
13 |
285~ HG 21502. 1-92-286 287 |
5000 |
5500 |
23700 |
12530 |
2573 |
15103 |
17 |
14 |
12 |
10 |
8 |
6 |
6 |
5.5 |
7 |
9 |
20R |
135665 | ||||||
14 |
288~ HG 21502.1-92-289 290 |
IOOOO |
IIoOO |
31000 |
14580 |
3368 |
17948 |
24 |
21 |
19 |
16 |
14 |
11 |
9 |
9 |
9 |
5.5 |
7 |
9 |
B49S20 | |||||
15 |
291 HG 21502.1-92-292 _________________293 |
20000 |
23500 |
42000 |
17000 |
1546 |
21546 |
29 |
26 |
22 |
19 |
16 |
13 |
10 |
9 |
9 |
9 |
5.5 |
7 |
12 |
IAMnR |
507205 | |||
16 |
- 294~ HG 21502.1-92-295 ____________ 296 |
300Go |
31300 |
44000 |
20600 |
4788 |
25388 |
36 |
34 |
31 |
28 |
23 |
20 |
17 |
14 |
12 |
10 |
10 |
10 |
5.5 |
7 |
12 |
XolVlllʌ |
704910 |
注御蹒戳蹒讖翻筒JE ®«»af«P=1200kg/m\
2.4 设计卷数
2. 4.1设计压力
正压:2kPa;
负压:0. 5kPao
2. 4.2 设计温度 i-19~15O∙Cs
2.4.3腐蚀裕度:1mm O
2. 4. 4设计载荷
基本风压:0. 5kPa ;
雪载荷s0.45kPa≡
罐顶附加载荷i1.2kPa;
抗震设防烈度:7度。
2. 4. 5材料选择
材料选择应根据建罐地区的最低日平均温度加13C决定罐 壁材料(Q235-A. F ; Q235-A ; 20R ; 1 SMn ; 16M∏R )。具体选用原则 按表2.4.5。
钢板使用范围 表2.4.5
序 .号 |
钢号 |
钢材 标准 |
使用范围 |
机械性能 检查 项目 |
备 注 | |
金属许用 最低温度 (Q) |
许用最 大板厚 (Hlin) -— | |||||
1 |
Q235-A. F |
GB700 GB3274 |
-20 -10 |
12 16 | ||
2 |
Q235-A |
GB700 |
—20 -10 O |
12 20 36 |
内、。*、& | |
3 |
20R |
GB6654 |
~20 |
36 |
o⅛、<⅞、δ≡ AkV冷弯 |
② |
4 |
16Mn |
GB1591 GB3274 |
—20 —10 |
12 20 |
◎b、ɑs % 冷弯 | |
5 |
16MnR |
GB6654 |
-25 —20 |
12 34 |
AkV冷弯 |
① |
注其
(D 厚度大于30mm的IeMnR钢板应正火状态交货“
② 厚度大于30mm的20R,>度大于30mm的16MnR钢板应逐张进 行超声波探伤检査,达到ZBJ 74003-88«压力容器用钢板超声波探伤》标准 要求并符合《压力容器用钢板超声波探伤》的 > 级要求。
钢板许用应力取值按表2.4.6。
钢板许用应力值 表2. 4. ⅛
序 号 |
钢号 |
板厚 (mm) |
常温强度指标 |
下列温度(£)下的 许用压力(MPa; | ||
σb (MPa) |
σs (MPa) |
大气温度 至90 |
150 | |||
1 |
Q235-A. F |
≤16 |
375 |
235 |
157 |
137 |
2 |
Q235-A |
≤16 |
375 |
235 |
157 |
137 |
17 〜40 |
375 |
225 |
150 |
130 | ||
3 |
20R |
6〜16 |
400 |
245 |
163 |
140 |
17 〜25 |
400 |
235 |
157 |
134 | ||
26 〜36 |
400 |
225 |
150 |
12? | ||
4 |
16Mn |
≤16 |
510 |
345 |
230 |
196 |
17 〜25 |
490 |
325 |
217 |
183 | ||
5 |
16MnR |
6〜16 |
510 |
345 |
230 |
196 |
17 〜25 |
490 |
325 |
217 |
183 | ||
26 〜36 |
490 |
305 |
203 |
173 | ||
38 〜6。 |
470 |
285 |
190 |
163 |
本标准所设置的管口数量、规格、用途是推荐的,可根据工艺 需要变更,并在选用表中注明。
储罐接管规格及接管外伸长度见图2. 5、表2. 5 O

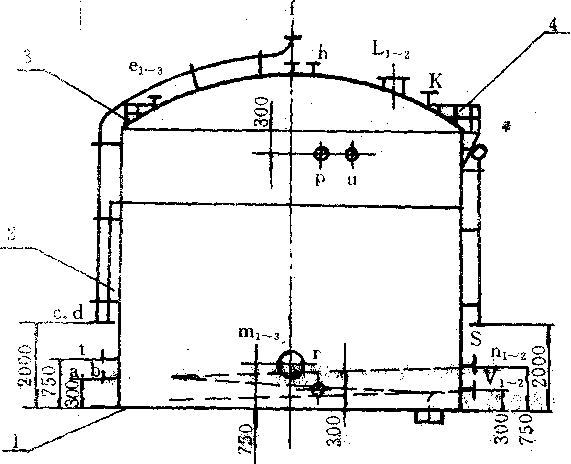

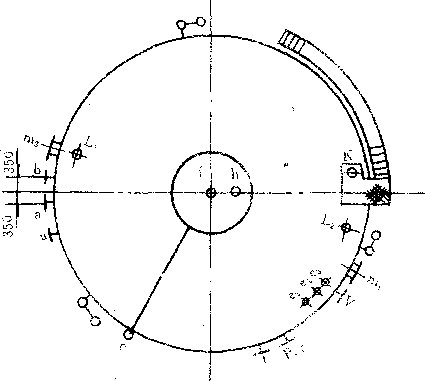

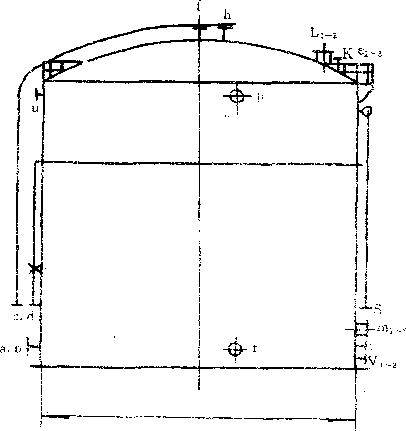

B 2.5储罐接管示意图
储蟻接管长度尺寸表
(mm) 表 2. 5
尺 、项 管厂 |
接管规格 d×s |
接管外伸长度 L |
DN15 |
Φ18X3 |
150 |
DN 25 |
Φ32×5 |
150 |
DN40 |
Φ45X5 |
180 |
DN50 |
垂57X5 |
180 |
DN80 |
①89X6 |
220 |
DNIOO ^ |
Φ108×6 |
2<0 |
DN150 |
Φ159×7 |
270 |
DN200. |
Φ219×8 |
270 |
DN25O |
Φ273X9 |
270 |
DN300 |
Φ325×10 |
270 |
DN35O |
Φ377×il |
270 |
接管法兰采用突面板式平焊法兰,公称压力PN = O. SMPa5 法兰标准为HGJ 45-91(仪表接口除外)。
泡沫消防及水喷淋系统采用突面板式平焊钢制管法兰,公称 压力PN=IMPa,法兰标准为GB 9119.7-88.
本标准储罐设有两套液面指示装置,一套为浮子式钢带液位 计,另一套为差压液位计。
本标准规定IoOm3 - 30OmS储罐采用直爬梯, 400m3 30000m3储繼采用螺旋爬梯,螺旋升角为45。。
消防谟施
2. 9.1泡沫消防
本标准储罐釆用泡沫消防,根据容积大小不同,设置不同数量 的空气润沫发生器。
消防水喷淋装置
凡需装有水喷淋装置的储罐,本标准规定IOom3~800m3的 储罐权装有罐顶水喷淋装置SIOOOmS-SOOOOm3的储罐,罐顶、罐 壁均装有水喷淋装置,详见表2. 9. 2-'表2. 9. 2-2..
2. 10加热器
加热器的型式根据储罐直径及加热面积的大小,本标准规定 分别采用盘管式或门式加热器。
凡需装设加热器的储罐,选用时可按表2.10选取加热器的加 热面积,并在选用表中注明。
j
本标准规定公称容积小于IOoom3的储罐不设置加强圈,公 称容积等于和大于IOOOmS的储罐设置加强圈。
储疆加热器数据表
表 2,1©
ɪ 号 |
(m,) |
储罐内径 (mm) |
加 |
热面 |
”'积’i ''" | |||||
1 |
100 |
5200 |
3 |
5 |
7 | |||||
2 |
200 |
6550 |
4. 5 |
7 |
9 | |||||
3 |
300 |
7500 |
5 |
8 |
10 |
13 |
1 | |||
4 |
400 |
8250 |
6 |
9 |
12 |
14 | ||||
5 |
500 |
8920 |
6 |
9 |
12 |
15 | ||||
6 |
600 |
9500 |
6 |
9 |
15 |
18 |
___________ | |||
7 |
700 |
10200 |
7 |
11 |
14 |
21 |
— |
......... | ||
8 |
800 |
10500 |
7. |
11 |
14 |
21 | ||||
9 |
• 1000 |
11500 |
8 |
16 |
20 |
24 | ||||
10 |
2000 |
15780 |
10 |
22 |
28 |
33 |
39 |
~-i |
— | |
11 |
3000 |
18900 |
13 |
20 |
26 |
33 |
46 | |||
12 |
5000 |
23700 |
15 |
30 |
40 |
48 |
56 |
__ | ||
13 |
IOOOO |
31000 . |
20 |
30 |
40 |
50 |
65 |
77 |
i | |
14 |
20000 |
42000 |
30 |
40 |
50 |
65 |
77 |
87 |
_____ 100 | |
15 |
30000 |
44000 |
30 |
40 |
50 |
65 |
77 |
87 |
IoO |
IIO |
IoOnfi-3©O(W 圈定顶储
一汽口 出 直蒸进
-透光孔一i 公 7 H^l 量孔-
£压全口
一液安阀
管-呼吸阀3-
带位口 宀 铜液计
壁水口
*d 喷入
顶水口 罐喷入
出料口 b
料口建
公祢容积m3
150
⅛U0 ^IOO⅜ "i丽
J50C TioG ^1耘 ^2000 ioOC ^2≡j
⅞00
罐系列管口规整发用途
£ mm
差面口 -压液计 |
防沫口 消泡入 |
空气泡法 产生器 |
P/r |
S |
^⅛⅛T⅞⅝ |
70 PC8
30 I PCI6
15/100 80 PCl 6
温度
计口
40 25
V5ZV,
HG 2IJ∙O2. 1 '>2Jol -ZBr21PmZ二互运9
;i'^''H(Γlτ5δFΓ≡s0⅛ ⅛⅛ i HG 21502,「•容-溪治 … ! HG 2⅞,502. ⅛∣-¾J⅛
一、 一
「―r空;运悬;
[f"SrMda 頒忑 一 Hl , 二一、
Γ 7 2θ≡-i∙⅛lM
TiWI云淡互
r = -
Γ'^'~HG∙ L J 7
[― 还-云布-订Mg• [-~jsτ3W匚 WW 匚丘[云MW”如芝 W [M 万∙^⅞21F'W{f .「匚该WME王*U M ΓHG^⅞⅞ΓΓi'⅞^-⅞¾Γ b0°「~~“章云気:匚E亙T
”二 L 二~ ~
.,二七 r : √
「:遜无遞「逐云111 33jiδ^ .Mmm'
-'"llC≡lIiTlEliΣ 二呉如 ɪmɪii^IF HGr2τ5δ2ΓΓ⅞~⅞9
""J--:~⅞τ 赤 ⅞τm⅞⅞[ Tiɪɑlɪlpɪ^'^^lll "^^HG^^2150¾71~9Γ23?
百Il泣羊M虱"
U妇 MSM .-■.
TlG^lIj02?!
⅛J15O∑Γ1
92-237
运W注m*g
HG 2'
IOOm3〜30000x1?固定顶储I
公称容积m3
IOo
IOor ^ioδ~ ^r200~ 200^^ ^^200~ τ"300~ ɪɜæɪ ~4(κΓ
如O 4而 500 500 5%" -而(F 「嗣」
6。0 -700~ ~ 700
700 ~800~"
800 ~~800~ ~ιooδ~ ^^Tδoo~ 1000~ ^"150^
1500 ^^X5Qθ" ~2000 ^000~
2000 3000 ~^3000~
5。00 5000 IOOOO ~ιoδoo Ioooo 20000 200()6 祈X)O6
300Q0 30000 30000
压液计
防沫口 消泡入 差面口 ,
空气泡沫
产生器
温度
计口
/r
70 PC8
40
80 PCl 6
40
2
15/100 80 PC16
100 PC24
4
—— 40
6
12
标准序号
U V1∕V2
25
25
100
50C
100
500
100
500
HG 21502. P92J49__
i HG 2诚£1液底厂 一而1175*云謬
-HG 21502a 1-92^25Γ^
~~HG^ 215027i'ξ9∑^257^"
~HG 2150271^258-
HG 215(⅛ 1T2-259
H^21502ΓΓ92^260
「百e~ 药茹L 1-92-261 |
—HG 215源1或-262 |
—⅞MiI液T^-92-263 — |
HG Z15mT⅞ 遍—~ |
—…ħ<F⅞T⅞7T⅞⅞~~f |
—HG 2150⅞gΓ 一 |
_ HG 质5疝卜92 |
HG -21502.卜9兄―" |
HG 2诚公T⅞2-2爲―" |
~ HG 21502。1-92:勿O~一 |
…瓦厂 215。Z 1-92-27】「― |
―HG 21502.1-92-272F- |
—HG 2150厂ɪ-弦矛史― |
HG 21502.1-92-2蓮一^ |
HG 215β∏袞若 |
HG 21502.1-92-276 — |
HG 215 0 2 ∙ Γ⅞ W 7 一 |
” HG 21502llr92-2孑 一~~ |
HG 2L5O2.匚 9兄房9 |
HG 21502.i |
HG 215宓了液⅞Γ— |
HC疝函厕— |
~~HG 示宓⅞^~~" |
HG 21562∙「92-28* 一' |
H⅛「茹⅞Γa92∕ ~~ |
HG 21502.卜92-2關一 |
H&21502"-92/87i一 |
HG 215Q2"-92-288 ~ |
HG 21502.1 92-289^~~ |
益药~~~ |
-HG 215O2 J-92^^顶i"' |
' HG 21502:卜92 W板一" |
_ HG 2j⅞7T⅞F⅞ ~ |
HG 2谕2.啓嘔— |
HG 215O2∙ 1-92 -295一 |
HG 21502.1-92 -296
本标襪儒罐底板采用对接而搭接两种壅式,并根据基础的实
际情况加以选择,并在选用表中注明。■
'• , ■■■ " ■ ■ ,一 ..,
2.13排污口
本您准储罐釆用罐底排污和清扫孔两种排污结构型式,并根 据储存弃质特性加以选瓠罪在选用表中注明(排污孔Vi、清扫孔
V2) O
2.14.1奉标准所设消防水喷淋装置、加热器可根据工艺要求,决 定取舍或修改。
2.14.2根据储存介质特性,若对储餾底板有防腐处理要求*在选 用表中提出要求,予以明确。
3.0. L固定顶储罐结构简图见图3.0. Io
3. 0. 2固定顶储繼基本参数和尺寸见表2.1,3-1、表2.1. 3-2«

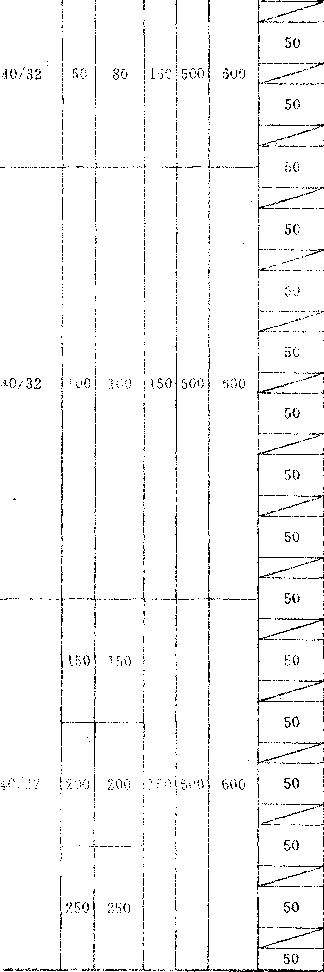

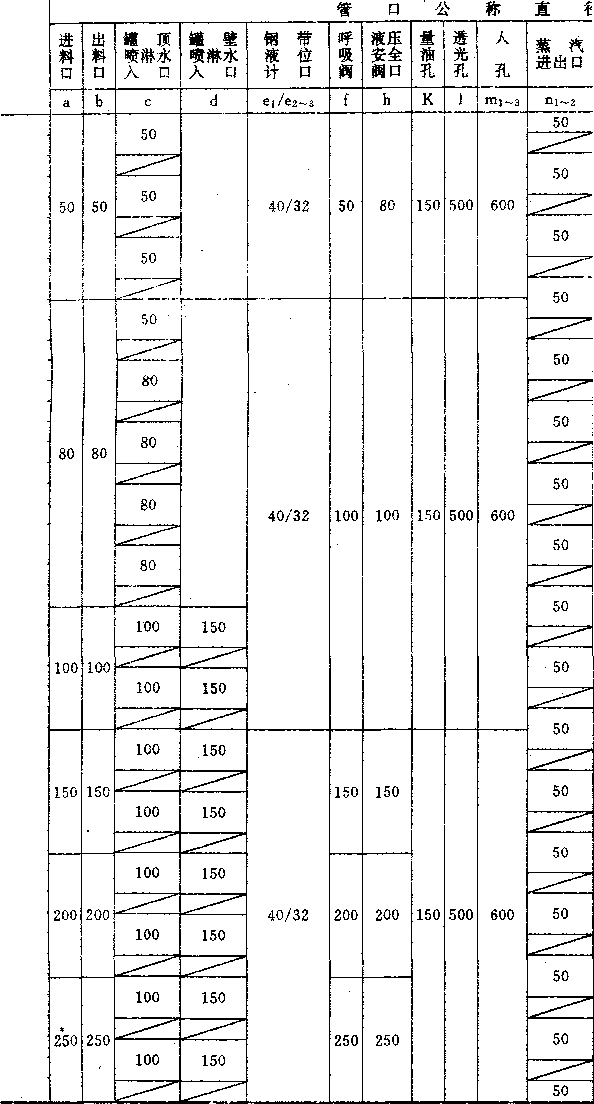

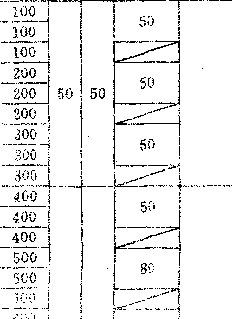

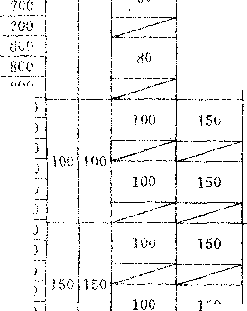

3. α 3固定顶储罐管口规格及用途见表2. 9. 2-1、表2. 9.2-2O

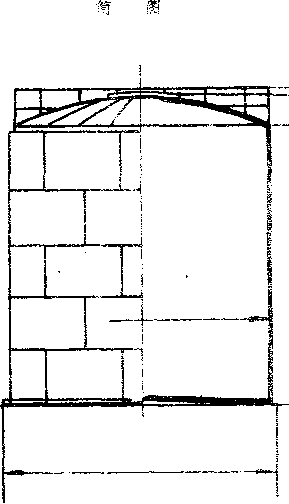

图3.0.1固定顼储«1够I示憲图
1——罐底;2——罐.壁;3一罐顶;4——梯子年台。
建造完毕的基础应符合立式圆筒形钢制焊接储罐对基础的基 本要求。基础面层应为绝缘防腐层,基础表面任意方向上不应有突 起的棱角。基础表面凹凸度,从中心向周边拉线测量不应超过 25mm o
基础锥面坡度,对一般地基应为15/1000,对软弱地基一般不 应大于35/1000.基础沉降基本稳定后的锥面坡度不应小于8/ IOOOo
基础的验收标准按SH 3046-92《立式圆筒形钢制焊接錯罐 设计规范》的规定。
5.1.1标谊说明
G-DBL-RX-X X X-X
——--储液比重
--------公称容积
-----------加热器面积
—----------- 罐顶、罐壁喷淋
5∙ 1. 2示例
公称容程500Om3,储液比重TWL,加热面® 40m2的固定顶 储儷,其标记代号为*
G-R40-5000-1 HG 21502.1-92-239
公称容积500OmStt液比重γ≤1. 2,罐顶、罐壁喷淋的固定 顶储罐,其标记代号为:
G^DBL-5000-1. 2 HG 21502. 1-92-286
公称舂衩IOOnl%储液比> γ≤l. 2,確顶喷淋的固定顶储罐 其标记代号为:
22
G-DL-100-1. 2
HG 21502.1-92-250
S. 2.1修罐的操作条件必须与本标准2.1的规定相符合。
5. 2. 2储織进岀口管径若与本标准推荐的管口不同时,应对储罐 附件(呼吸阀、液压安全阀)的规格尺寸,按工艺柔件核算后方可选 用。
5.2.3选用时应绘制储罐管口方位图,并在选用表中注明管口方 位图号。
5. 2. 4管口表见表2. 9. 2-1和表2. 9. 2-2。如需增加、减少或修 改,应在选用表、选用图中注明。
5.3.1填写储罐选用表(见附录A)。
5.3.2绘制储罐管口方位图。
5.3.3凡与本标准条件不符时,选用时可根据工艺条件绘制储罐 选用图(见附录B),图中将修改部分用粗实线画岀,其余用细实线 画出,并用文字、表格等说明取消、更改、补充的内容。
& 4. 1
軌条,
5.4选用单位提供的设计文件
储罐选用表。 储罐选用图F 管口方位图。
贮罐选用表 |
合同号____ |
Γ~"~ | |||
^⅞⅞⅞⅛kg | |||||
储罐总重量, J | |||||
选 用 条 件 |
标准序号 |
HG215O2. 2-92-XXX |
选 用 单 位 |
单位名祢 | |
储繼代耳 — |
—'「飞--二― -—— |
而名汇一一 | |||
工作⅞⅞,MPa |
安装环境 | ||||
「工 ⅞⅜⅞,C |
藏遍店 ~~~ | ||||
环境浦皮,τΓ「 |
"Ξ⅜7⅞l⅞⅞~ 一 | ||||
「魅震寡烈度—— |
3⅞∕顽"— | ||||
^⅞⅞疝,⅞⅛~~^~ |
薈口方位⅞~~— |
— :'—1 | |||
⅞⅜⅞⅞⅛一 |
提出人i 一~ | ||||
物料名祐 |
核液人/日面— | ||||
^⅛料比董“ |
⅞⅛ 人 / ~^~^一 | ||||
公称直径,mm___ | |||||
'公称容配m3 一 | |||||
"疆顶水喷淋 一 |
「其它要求 |
!讒底板—— | |||
罐壁水喷淋 ^― |
~⅞⅞⅞~ ―— | ||||
谜底结而 ~一 |
保温材瘟— | ||||
排污口型式 |
保温层厚度,。厂 | ||||
一 浮盘畚窘材料—— |
------ |
符号咨反矿 |
姦接尺⅞⅞⅞^ |
~ss≡>⅛- |
⅞⅞或" |
矗尺寸标准 |
⅞⅜形慕 |
⅞⅞⅞⅞" |
管 口 表
附录B
1. <∏ d取消。
2. 管Πa.bJ,h尺寸修改见本图修改管口表,其余见储罐总图管口.表
3. 拂子,平台及管口方位见管方位图。
修改營口羨
符号 |
公称尺寸 |
接管规格 |
连接尺寸标准. |
密封面形式 |
用途或名称 |
& |
200 |
219X8 |
PN6 DN200 HGJ 44-91 |
平面 |
进髀瘴 |
b |
200 |
219X8? |
PN6 DN200 HGJ 44-91 |
平面 |
出料口 |
f |
200 |
219X8 |
PN6 DN200 HGJ 44-91 |
平面 |
_____________ 呼吸阀口 ___________ |
h |
200 |
219X8 |
PNβ DN200 H.GJ 44-91 |
平面 |
液压安全阀口 |
选用单位 |
储罐选用图’ |
标准号 | ||
编制 |
图号 | |||
批准 |
共张!第 ____^丄…*亠一 |
提出单位:化工部设备设计技术中心站 主编单位*化工部第六设计院 主要起草入:
编 |
制: |
王秀清 |
校 |
核: |
季光社 |
审 |
核S |
券祖炼 |
审 |
定S |
李肇鎏 |
29
