ICS 13.110

J 09

中华人民共和国国家标准

GB/T 16855.1 —2018/ISO 13849-1 ：2015 代替 GB/T 16855.1—2008

机械安全控制系统安全相关部件 第1部分：设计通则

Safety Of machinery—Safety-related PartS Of COntrOl SyStemS— Part 1 : General PrinCiPIeS for design

(ISO 13849-1:2015 JDT)

2018-12-28 发布

国家市场监督管理总局专布 中国国家标准化管理委员会发布

目 次

前言

引言

• I 范围

2规范性引用文件

3术语和定义、符号及缩略语

• 3.1 术语和定义

• 3.2 符号及缩略语

• 4 设计方面的考虑

• 4.1 设计中的安全目标

• 4.2 风险减小策略

• 4.3 确定所需性能等级（PL_r）

• 4.4 SRP/CS 的设计

4.5所需性能等级PL的评估及其与SIL的关系

• 4.6 软件的安全要求

• 4.7 验证达到的PL是否满足PL, ........................................................................••••••

4.8人类功效学方面的设计

• 5 安全功能

• 5.1 安全功能规范

• 5.2 安全功能详述

6类别及其与DC_evgXCF和每个通道MTTF_D的关系

• 6.1 —般要求

6.2类别规范

• 6.3 实现总的PL的SRP/CS组合

• 7 故障考虑和故障排除

• 7.1 —般要求

• 7.2 故障考虑

• 7.3 故障'排除

• 8 确认

• 9 维护

• 10 技术文件

• II 使用信息

附录A （资料性附录）所需性能等级（PL_r）的确定

附录B （资料性附录）模块法和安全相关模块图

附录C （资料性附录）单个元件MTTF_D值的计算或评估

附录D （资料性附录）估算各通道MTTF_D的简化方法

附录E （资料性附录）功能和模块诊断覆盖率（DC）的估计

附录F （资料性附录）共因失效（CCF）的估计

附录G （资料性附录）系统性失效

附录H （资料性附录）控制系统安全相关部件组合的示例

附录1（资料性附录）示例

附录J （资料性附录）软件

附录K （资料性附录）图5的数值表示

参考文献

GB/T 16855«机械安全控制系统安全相关部件》由以下两部分组成'

—第1部分:设计通则；

——第2部分:确认。

本部分为GB/T 16855的第1部分。

本部分按照GB/T 1.1—2009给出的规则起草。

本部分代替GB/T 16855.1—2008«机械安全 控制系统有关安全部件 第1部分:设计通则》。与 GB/T 16855.1—2008相比，除编辑性修改外主要技术变化如下：

—将标准名称修改为《机械安全控制系统安全相关部件第1部分:设计通则》；

——删除了引言中的表1（见2008年版的引言）；

——将术语“系统失效”修改为“系统性失效"（见3.1.7,2008年版的3.1.7）；

——将术语“平均危险失效时间”修改为“平均危险失效间隔时间”,并将其缩略语修改为^UMTTF_D^M （见 3.1.25,2008 年版的 3.1.25）；

——增加了术语“高要求或连续模式”“经使用证明”及其定义（见3.1.38和3.1.39）；

——修改了图1（见图1,2008年版的图1）;

——增加了 SRP/CS输出部分按类别描述的要求（见4.5.5）；

——修改了对单个元件MTTF_D值的计算或估计（见附录C,2008年版的附录C）；

—重新起草了附录1（见附录1,2008年版的附录I）。

本部分使用翻译法等同釆用ISo 13849-1:2015«机械安全 控制系统安全相关部件 第1部分:设 计通则》。

与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：

——GB 28526—2012机械电气安全安全相关电气、电子和可编程电子控制系统的功能安全 （IEC 62061 ：2005,IDT）；

——GB/T 30175—2013 机械安全 应用GB/T 16855.1和GB 28526设计安全相关控制系统的 指南（ISO/TR 23849:2010,1DT）_O

本部分做了以下编辑性修改：

——修改了表1中的编辑性错误,“表3”改为“表2”,“表4”改为“表3”,“表7”改为“表6"。

本部分由全国机械安全标准化技术委员会（SAC/TC 208）提出并归口。

本部分起草单位:皮尔磁电子（常州）有限公司、中机生产力促进中心、安徽乐库智能停车设备有限 公司、苏州安高智能安全科技有限公司、厦门日拓电器科技有限公司、南安市中机标准化研究院有限公 司、福建省闽旋科技股份有限公司、软控股份有限公司、中国软件评测中心、安士能（上海）机电商贸有限 公司、华测检测认证集团股份有限公司、南京理工大学、西安旭迈智能家电科技有限公司、南京林业大 学/机电产品包装生物质材料国家与地方联合工程研究中心、南安市质量计量检测所、立宏安全设备工 程（上海）有限公司、浙江雷鸟供应链管理有限公司。

本部分主要起草人:张晓飞、黄之炯、李勤、朱斌、孙振超、李立言、赵阳阳、王宝珍、于明进、刘发旺、 陆晓光、郭永振、刘攀超、居里错、程红兵、白洪海、居荣华、吉坤、侯红英、黄东升、尹之尧、付卉青、刘英、 陈卓贤、李忠、刘治永、宋小宁、李亚莉、周爱萍。

本部分所代替标准的历次版本发布情况为：

---GB/T 16855.1—1997,GB∕T 16855.1—2005 ,GB∕T 16855.1—2008。

机械领域安全标准的结构如下：

a） A类标准（基础安全标准），给出适用于所有机械的基本概念、设计原则和一般特征；

b） B类标准（通用安全标准），涉及机械的一种安全特征或使用范围较宽的一类安全装置：

——Bl类,特定的安全特征（如安全距离、表面温度、噪声）标准；

—B2类，安全装置（如双手操纵装置、联锁装置、压敏装置、防护装置）标准。

C） C类标准（机械产品安全标准），对一种特定的机器或一组机器规定出详细的安全要求的标准。

依照GB/T 15706中的规定，本部分属于B类标准。

本部分尤其与下列与机械安全有关的利益相关方有关：

--机器制造商；

——健康与安全机构。

其他受到机械安全水平影响的利益相关方有：

——机器使用人员；

--机器所有者；

——服务提供人员；

——消费者（针对预定由消费者使用的机械）。

上述利益相关方均有可能参与本部分的起草。

此外，本部分预定用于起草C类标准的标准化机构。

本部分规定的要求可由C类标准补充或修改。

对于在C类标准的范围内，且已按照C类标准设计和制造的机器,优先采用C类标准中的要求。

本部分的目的是在控制系统的设计和评估中给出对所涉及的控制系统的指南，并为制修订B类或 C类标准提供指南。作为机器全面风险减小策略的一部分,设计者一般愿意通过采用具有一种或多种 安全功能的防护装置来达到某种程度的风险减小。

用于提供安全功能的机器控制系统部件称为控制系统安全相关部件（SRP/CS）,它们由硬件和软 件组成，既可独立于机器控制系统，也可以是机器控制系统的组成部分。除了提供安全功能以外，SRP/ CS也能提供操作功能（例如：双手操纵装置作为过程启动的一种手段）。

控制系统安全相关部件在预期条件下执行安全功能的能力分为5级,称之为性能等级（PL）。这些 性能等级由每小时发生危险失效的概率来定义（见表2）。

安全功能危险失效的概率取决于几个因素，包括：软硬件结构、故障检测机制的范围［诊断覆盖率 （DC）L部件的可靠性［平均危险失效间隔时间（MTTF_D ）ʌ共因失效（CCF）］.设计流程、运行负荷、环境 条件和操作程序等。

为了便于设计者对所达到的PL进行评估，本部分釆用了根据故障条件下具体设计准则和具体行 为来进行结构分类的方法。这些类别分为5类：类别B、类别1、类别2、类别3、类别4。

性能等级和类别适用于如下控制系统安全相关部件，例如：

一保护装置（例如：双手操纵装置、联锁装置）、电敏保护装置（例如：光栅）、压敏装置；

——控制单元（例如：控制功能、数据处理、监控等的逻辑单元）；

—动力控制元件（例如：继电器、阀等）；

以及所有机械上执行安全功能的控制系统——从简单装置（例如：小型厨房炊机具或自动门等）到 复杂制造业设备（例如：包装机械、印刷机械、压力机等）。

本部分的目的是提供明确的基础用以评价应用SRP∕CS（以及机器）的设计和性能，例如：第三方评 价、自我评价或独立实验室评价。

关于IEC 62061和本部分推荐应用的信息

IEC 62061和本部分都规定了机器控制系统安全相关部件的设计和实施要求。按照这两项标准的 范围采用其中任何一个标准都可假定满足了相关的基本安全要求。ISO/TR 23849为机器安全相关控 制系统设计中应用IEC 62061和本部分标准提供了指导。

机械安全控制系统安全相关部件 第1部分：设计通则

1范围

GB/T 16855的本部分规定了包括软件设计在内的控制系统安全相关部件(SRP/CS)设计和集成 的安全要求和指导原则。本部分规定了这些SRP/CS部件的特征，包括执行安全功能所需要的性能等 级。本部分适用于所有种类机械上具有高要求和连续模式的SRP/CS,不管其釆用何种技术和能量(电 气、液压、气动、机械等)。

本部分未规定特殊应用中的安全功能或性能等级。

本部分给出了采用可编程电子系统的SRP/CS的具体要求。

本部分未给出SRP/CS的产品的具体设计要求，但可釆用给出的类别或性能等级等原则。

注L SRP/CS的产品示例：继电器、电磁阀、位置开关、PLC、电机控制单元、双手操纵装置、压敏设备等。这类产品 的设计需参考专门的标准，例如:GB/T 19671.GB/T 17454.1和GB/T 17454.2.

注2：所需性能等级的定义见3.1.24。

注3：本部分给出的关于可编程电子系统的要求与IEC 62061中给出的机械安全相关的电气、电子和可编程控制系 统的设计和开发方法是一致的。

注4：用于PL_r = e的元件的安全相关嵌入式软件见IEC 61508-3 = 1998中第7章。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T 2900.13—2008 电工术语 可信性与服务质量［IEC 60050(191) ： 1990,IDTJ

GB/T 15706—2012机械安全设计通则风险评估与风险减小(ISo 12100₁2010,IDT)

GB/T 16855.2—2015机械安全 控制系统安全相关部件 第2部分：确认(ISO 13849-2 = 2012, IDT)                                  _

GB/T 20438.3—2017电气/电子/可编程电子安全相关系统的功能安全 第3部分：软件要求 (IEC 61508-3:2010,IDT)

GB/T 20438.4—2017电气/电子/可编程电子安全相关系统的功能安全 第4部分:定义和缩略 语(IEC 61508-4：2010,IDT)

ISO/TR 22100-2 ：2013 Safety Of machinery一RelatiOnShiP With ISO 12100一Part 2: HOW ISO 12100 relates to ISO 13849-1

ISO/TR 23849应用ISO 13849-1和IEC 62061设计机械的安全相关控制系统的指南(GUid_anCe On the application Of ISO 13849-1 and IEC 62061 in the design Of Safety-related COntroI SyStemS for machinery)

IEC 62061 ：2012机械安全安全相关电气、电子和可编程电子控制系统的功能安全(Safety Of machinery一FUnCtiOnal Safety Of Safety-related electrical, electronic and PrOgrammabIe electronic control SyStemS)

3术语和定义、符号及缩略语

3.1术语和定义

GB/T 15706和GB/T 2900.13界定的以及下列术语和定义适用于本文件。

• 3.1.1

控制系统安全相关部件 Safety-related Part Of a COIltrOl SyStem；SRP/CS

控制系统中响应安全相关输入信号并产生安全相关输出信号的部件。

注1：控制系统安全相关部件的组成，以安全相关的输入信号被触发为起始点（例如：致动凸轮和位置开关的滚轮 等）•以动力控制组件的输出（例如：接触器的主触点等）为终止点。

注2：如果监控系统用于诊断，也可认为是SRP∕CS_o

• 3.1.2

类别 CategOry

控制系统安全相关部件在防止故障能力以及故障条件下后续行为方面的分类，它通过部件的结构 布置、故障检测和/或部件可靠性来达到。

• 3.1.3

故障 fault

产品不能完成要求的功能的状态。预防性维修或其他计划的行动或因缺乏外部资源的情况除外。

注1：故障通常是产品自身失效后引起的，但即使失效未发生，故障也可能存在。

注2：本部分中，“故障”是指随机故障。

[GB/T 2900.13—2008,191-05-01]

• 3.1.4

失效 failure

产品完成要求的功能的能力的中断。

注1：失效后，产品处于故障状态。

注2： “失效（fail_Ure）^W与“故障（fault）”的区别在于——失效是一次事件，故障是一种状态。

注3：这里定义的“失效”,不适用于仅由软件构成的产品。

注4：本部分不包括只影响控制器进程的失效。

[GB/T 2900.13—2008,定义 191-04-01]

• 3.1.5

危险失效 dangerous failure

使控制系统安全相关部件（SRP/CS）有可能处于危险状态或功能丧失状态的失效。

注1：这种可能性是否成为事实取决于系统的通道架构；冗余系统中，危险硬件失效不太可能导致全面的危险状态 或功能丧失状态。

注 2：改写 GB/T 20438.4—2017,定义 3.6.7₀

• 3.1.6

共因失效 COmmOn CaUSe failure；CCF

由单一事件引发的不同产品的失效，这些失效不互为因果。

注：共因失效不宜与共模失效（见GB/T 15706—2012,定义3,36）相混淆。

[GB/T 2900.13—2008,定义 191-04-23]

• 3.1.7

系统性失效 SyStematiC failure

与某个原因必然有关的，只有通过修改设计或制造工艺、操作程序、文档或其他关联因素才能消除 的失效。

注1：仅作修复性维修而无修改措施通常不能消除这种失效原因。

注2：这种失效可以通过模拟失效原因诱发。

注3：以下情况中系统性失效的原因包括人为错误：

—一安全要求规范；

——硬件的设计、制造、安装和操作；

——软件的设计和实施等。

[GB/T 2900.13—2008,定义 191-04-19]

• 3.1.8

抑制 muting

由SRP/CS实现的安全功能临时性自动暂停。

• 3.1.9

手动复位 manual reset

重新启动机器前,控制系统安全相关部件（SRP/CS）中用作手动恢复一种或多种安全功能的功能。

• 3.1.10

伤害harm

对健康产生的生理上的损伤或危害。

[GB/T 15706—2012,定义 3.5]

• 3.1.11

危险 hazard

潜在的伤害源。

注1： “危险'‘一词可由其起源（例如：机械危险和电气危险），或其潜在伤害的性质（例如：电击危险、切割危险、中毒 危险和火灾危险）进行限定。

注2：本定义中的危险包括：

——在机器的预定使用期间，始终存在的危险（例如：危险运动部件的运动、焊接过程中产生的电弧、不健康的 姿势、噪声、高温）；

-―或者意外出现的危险（例如：爆炸、意外启动引起的挤压危险，泄漏引起的喷射,加速/减速引起的坠落）。

注 3：改写 GB/T 15706—2012,定义 3.6_o

• 3.1.12

危险状况 hazardous SitUatiOn

人员暴露于具有至少一种危险的环境。

注：这类暴露可能立即或在一定时间之后对人员产生伤害。

[GB/T 15706—2012,定义 3.10]

• 3.1.13

风险 risk

伤害发生概率和伤害发生的严重程度的组合。

[GB/T 15706—2012,定义 3.12]

• 3.1.14

剩余风险 residual risk

釆取保护措施之后仍然存在的风险。

注1：见图2₀

注 2：改写 GB/T 15706—2012,定义 3.13_O

• 3.1.15

风险评估 risk assessment

包括风险分析和风险评价在内的全过程。

[GB/T 15706—2012,定义 3.17]

• 3.1.16

风险分析 risk analysis

机器限制的确定，危险识别和风险估计的组合。

[GB/T 15706—2012,定义 3.15]

• 3.1.17

风险评价 risk evaluation

以风险分析为基础，判断是否已达到减小风险的目标。

:GB/T 15706—2012,定义 3.16]

• 3.1.18

机器的预定使用intended USe Of a machine

按照使用说明书提供的信息使用机器。

[GB/T 15706—2012,定义 3.23]

• 3.1.19

可合理预见的误用 reasonably foreseeable misuse

不是按设计者预定的方法而是按照容易预见的人的习惯来使用机器。

[GB/T 15706—2012,定义 3.24]

• 3.1.20

安全功能 Safety function

其失效后会立即造成风险增加的机器功能。

[GB/T 15706—2012,定义 3.30]

• 3.1.21

监控 monitoring

组件或元件执行其功能的能力下降或过程条件的改变而削弱风险减小能力时，确保保护措施被触 发的安全功能。

• 3.1.22

可编程电子系统 PrOgrammabIe electronic SyStenl ； PES

基于一个或多个可编程电子装置的控制、防护或监视系统,包括系统中所有的组件，如电源、传感器 和其他输入装置，以及接触器及其他输出装置等。

注：改写 IEC 61508-4:1998,定义 3.3.2_o

• 3.1.23

性能等级 PerfOrmanCe IeVeI

PL

用于规定控制系统安全相关部件在预期条件下执行安全功能的离散等级。

注：见 4.5.1_o

• 3.1.24

所需性能等级 required PerfOrmanCe IeVel

PL_r

每种安全功能为达到所需的风险减小所采用的性能等级(PL)O

注：见图2和A.l_o

• 3.1.25

平均危险失效间隔时间 mean time to dangerous failure

MTTF_D

平均危险失效间隔时间期望。

注：改写 GB 28526—2012,定义 3.2.34₀

• 3.1.26

诊断覆盖率 diagnostic COVerage

DC

诊断有效性的度量，可以是可诊断的危险失效的失效率与所有的危险失效的失效率之间的比率。

注1：诊断覆盖率存在于整个安全相关系统中或其部件中。例如：诊断覆盖率可存在于传感器、逻辑系统和/或执行 组件中。

注 2：改写 IEC 61508-4:1998,定义 3.8.6₀

• 3.1.27

保护措施 PrOteCtiVe measure

用于达到风险减小的措施。

示例1：通过设计者实现：本质安全设计、安全防护和附加保护措施、使用信息。

示例2：通过用户实现：组织（安全工作程序、监督、工作许可制度）、附加安全防护装置的提供和使用；个体防护装备 的使用；培训。

注：改写 GB/T 15706—2012,定义 3.19_o

• 3.1.28

任务时间IniSSiOn time

T M

SRP/CS预定使用的时段。

• 3.1.29

测试率 test rate

r_x

SRP/CS中检测故障的自动检测频率，即诊断检测时间间隔的倒数。

• 3.1.30

要求率 demand rate

厂D

要求SRP/CS进行安全相关动作的频率。

• 3.1.31

维修率 repair rate

r_τ

从在线检测发现危险失效或系统出现明显故障到系统/部件维修或替换后重启之间时间间隔的 倒数。

注：维修时间不包括进行失效检测所需要的时间段。

• 3.1.32

机器控制系统 machine COntrOl SySteIll

响应来自机器元件、操作者、外部控制设备或它们的组合的输入信号，并产生输出信号使机器按照 预定方式工作的系统。

注：机器控制系统可使用任何技术或各种技术的组合（例如：电气/电子、液压、气动、机械等）。

• 3.1.33

安全完整性等级 Safety integrity IeVel

SlL

一种离散的等级（四种可能等级之一），用于规定分配给E/E/PE安全相关系统的安全功能的安全 完整性要求。在这里安全完整性等级4是最高的，安全完整性等级1是最低的。

ElEC 61508-4:1998,定义 3.5.6]

• 3.1.34

有限可变语言 Iimited VariabiIity IangiIage；LVL

能够结合预定义和专用的库函数来实现安全要求规范的一种语言。

注1： GB/T 15969.3中给出了 LVL（梯形逻辑、功能框图）的典型应用示例。

注2：采用LVL的典型系统示例：PLC_O

注 3：改写 GB/T 21109.1—2007,定义 3.2.81.1.2_o

• 3.1.35

全可变语言 full VariabiIity IanguageiFVL

能够实现多样功能和应用的一种语言。

示例：C、C++、汇编语言。

注1：使用FVL的典型系统示例：嵌入式系统。

注2：在机械领域.FVL通常用在嵌入式软件中，很少用在应用软件中。

注 3：改写 GB/T 21109.1—2007,定义 3.2.81.1.3_o

• 3.1.36

应用软件 application SOftWare

由机器制造商完成的、面向应用的软件。通常包括逻辑序列、范围、表达式，它们控制着相应输入、 输出计算和结果，以满足控制系统安全相关部件（SRP/CS）的要求。

• 3.1.37

嵌入式软件 embedded SOftWare

固件 firmware

系统软件 SyStem SOftWare

由控制器制造商提供的作为系统的一部分,并且机器的使用者无法修改的软件。

注：嵌入式软件通常用FVL编写。

• 3.1.38

高要求或连续模式 high demand Or COntinUOUS mode

一种操作模式，在该模式下,需要SRP/CS的频率大于每年一次，或者作为正常操作的一部分，安 全相关控制功能使机器保持在安全状态。

注：改写 IEC 62061:2012,定义 3.2.27_o

• 3.1.39

经使用证明 PrOVen in USe

以针对一个组件的特定配置既往运行的分析为基础，证明危险系统性失效的可能性足够低，以致每 个使用该元件的安全功能都能达到所需性能等级（PL_r）O

注：改写 GB/T 20438.4—2017,定义 3.8.18_o

3.2符号及缩略语

见表I₀

表1符号及缩略语

表1 （续）

4设计方面的考虑 4.1设计中的安全目标

SRP/CS的设计和构造应充分考虑GB/T 15706中的原则（见图1和图3）。还应考虑所有预定使 用和可合理预见的误用。

,参见 GB/T 15706—2012。

^b参见本部分。

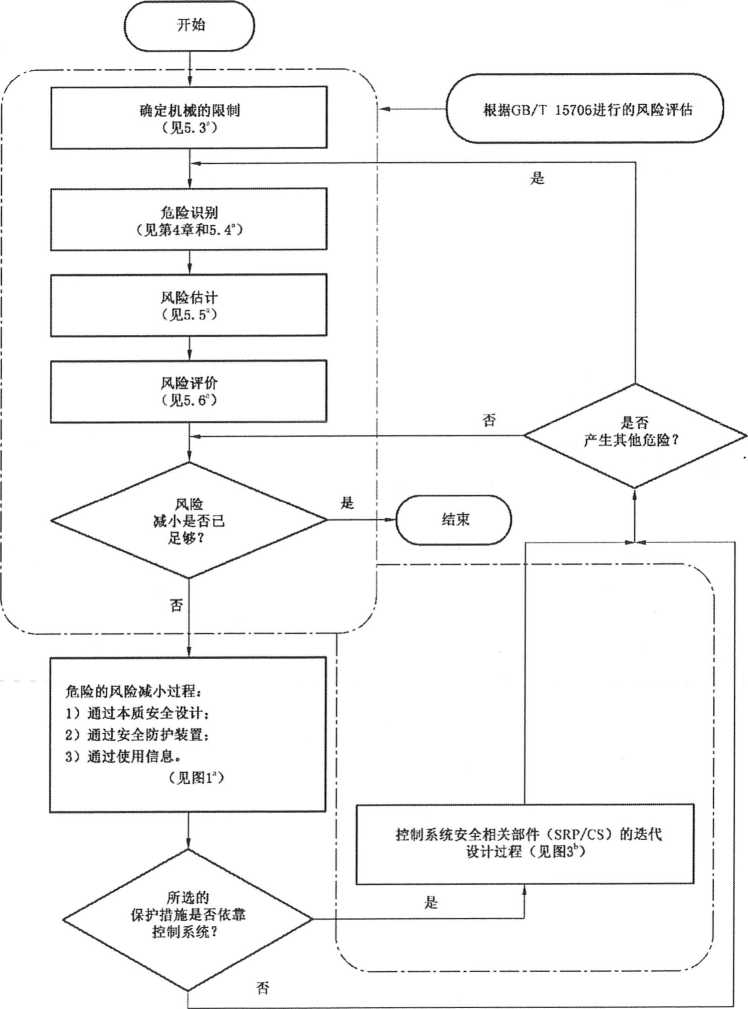

图1风险评估/风险减小概况

4.2风险减小策略

4.2.1概述

GB/T 15706—2012中6.1给出了关于机器风险减小的策略。GB/T 15706—2012中6.2（本质安全 设计措施）及6.3（安全防护和附加保护措施）给出了更进一步的指导。风险减小策略涵盖了机器的全生 命周期。

机器的危险分析和风险减小过程要求通过以下措施逐步消除或减小危险：

--通过设计消除危险或减小风险（见GB/T 15706—2012中6.2）；

——通过防护装置和可能的附加保护措施减小风险（见GB/T 15706-2012中6.3）；

——通过使用信息中关于剩余风险的规定减小风险（见GB/T 15706—2012中6.4）。

4.2.2控制系统对风险减小的作用

遵循机器总体设计程序的目的是达到安全目标（见4.1）。设计可提供所需风险减小的SRP/CS是 机器总体设计过程的子过程。

SRP/CS以能达到所需的风险减小的PL来提供安全功能。就提供安全功能来说，无论作为本质 安全设计的一部分,还是作为联锁防护装置或保护装置的控制器,SRP∕CS的设计都是风险减小策略的 一部分。该设计过程是一个迭代的过程，见图1和图3。

注：控制系统的非安全相关部件或机器的纯功能性元件无需采用此风险减小策略（见GB/T 35081-2018中第3章）。

对于每种安全功能，应在安全要求规范中规定和记录其特征（见第5章）和所需性能等级。

本部分中的性能等级定义为每小时危险失效的概率。性能等级分为5级，从最低PL = a到最高 PL=e,各自对应一个明确的每小时危险失效概率范围（见表2）。

为了实现一个PL,除了定量因素外，也需满足PL在定性方面的相关要求（见4.5）_o

表2性能等级（PL）

从对机器进行风险评估（见GB/T 15706）开始，设计者应确定需要由SRP/CS执行的每一种相关 的安全功能对风险减小的作用。这种对风险减小的作用并不涵盖受控机器的全部风险，例如：并不考虑 机械压力机或清洗机的全部风险，而是考虑釆用特定的安全功能减小的那一部分风险。此类功能的示 例，如压力机上的电敏保护装置或清洗机门锁功能触发的停止功能。

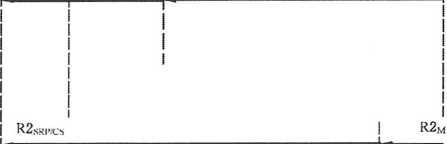

风险减小可通过采用各种保护措施（SRP/CS及非SRP/CS）来实现,最终达到安全状态（见图2）。

RISap,*cs

I RIM

a         b                                                                                          R

说明：

R_h   ——对于特定危险状况，采用保护措施前的风险；

R_r   ——需要保护措施减小的风险；

R_a   ——保护措施实际减小的风险；

• 1    ―方案1：绝大部分风险减小由保护措施（如机械措施）实现,小部分由SRP/CS实现；

• 2    ——方案2：绝大部分风险减小由SRP∕CS（如光幕）实现,小部分由保护措施（如机械措施）实现;

• 3    --充分减小的风险；

• 4    ——没有充分减小的风险；

R --风险;

a --实施方案1和方案2后的剩余风险；

b    ——充分减小的风险；

KJLSRP/（'S

——SRP/CS的安全功能实现的风险减小；

R2 sRp/cs

Rlm、R2m——SRP/CS之外的保护措施实现的风险减小（如机械措施）。

注：关于风险减小的更多信息见GB/T 1570β_o

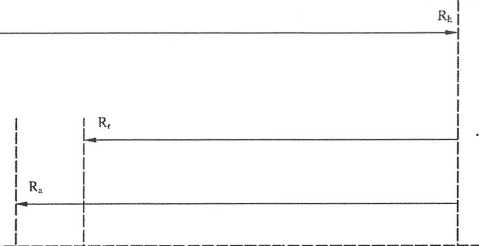

图2每种危险状况的风险减小过程概况

至图i

^a GB/T 16855.2提供了确认的附加帮助。

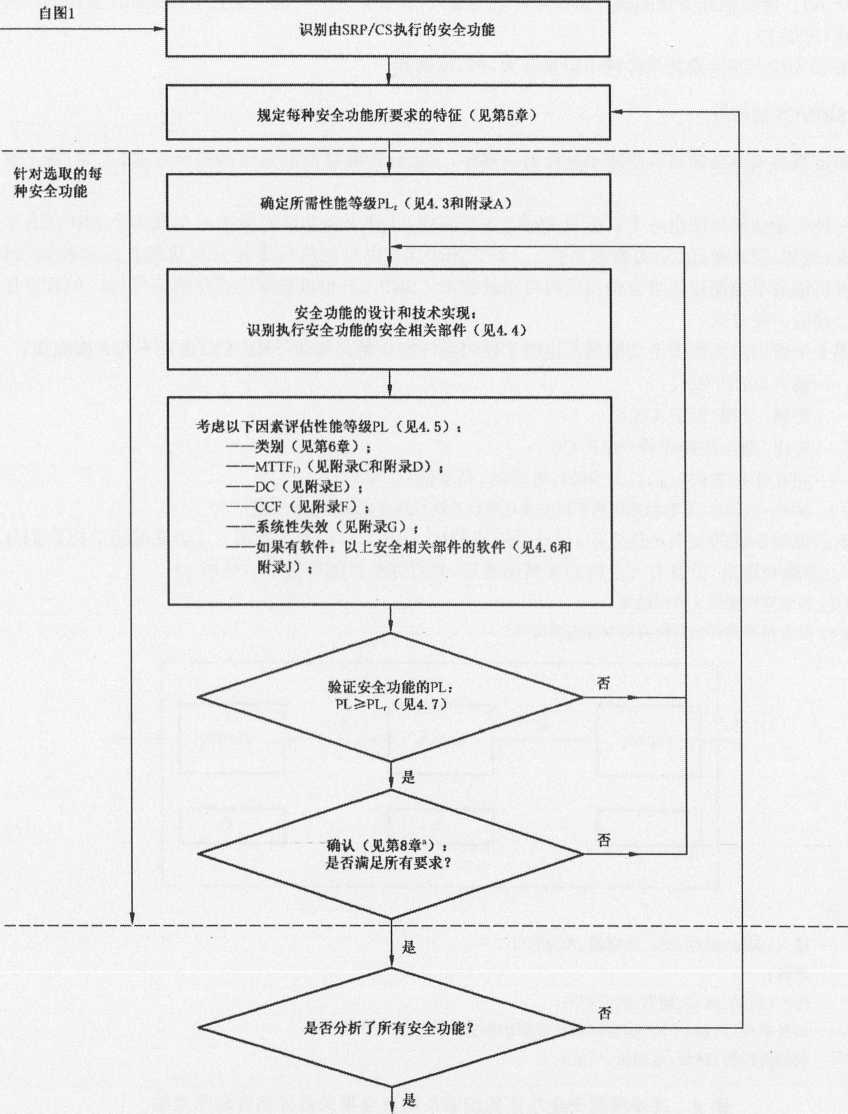

图3控制系统安全相关部件(SRP/CS)的迭代设计过程

4.3确定所需性能等级(PL_r)

对于选取的每种由SRP/CS执行的安全功能,应确定和记录所需性能等级(PL_r)(确定PLr的指南 见附录A）_O所需性能等级的确定是风险评估的结果,并且参考了控制系统安全相关部件实现的风险减 小的量（见图2）_o

要求SRP/CS实现的风险减小的量越大，PL,就越高。

4.4 SRP/CS的设计

确定机器安全功能是风险减小过程的一部分,这也包括确定控制系统的安全功能，例如：防止意外 启动。

一种安全功能可能由一个或多个SRP/CS来实现，几种安全功能可能由一个或多个SRP/CS来共 同实现（例如：逻辑单元、动力控制组件）。单个SRP/CS也可能执行多种安全功能及标准控制功能。 设计者可能会单独使用或组合使用任何可用的技术。SRP/CS也可能提供操作功能（例如:AQPD作为 循环启动的一种方式）。

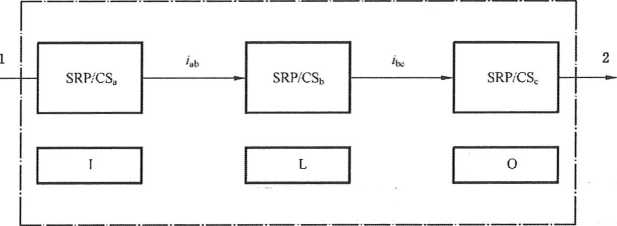

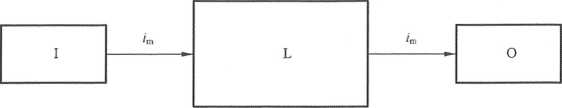

图4中给出的典型安全功能图示说明了控制系统安全相关部件（SRP/CS）由以下几方面组成：

---输入（SRP/CS,）；

——逻辑/处理（SRP∕CS_b）;

—输出/动力控制组件（SRPZCS_c）；

——相互连接方式（爲，爲）（例如：电学的、光学的）。

注1：在同一机器内，重要的是区别不同安全功能以及执行这些安全功能的SRP∕CS_o

识别控制系统的安全功能之后，设计者应识别出SRP∕CS（见图1和图3）,必要时还应把它们分配 给输入、逻辑和输出，以及有冗余时的某具体通道，然后评估性能等级PL（见图3）。

注2：指定架构在第6章中给出。

注3：安全相关部件包括所有的相互连接方式。

说明：

I ——输人（例如：限位开关、传感器,AOPD） _i

L——逻辑；

0——输出（例如:阀、接触器、换流器）；

• 1 ——触发事件（例如:手动致动按钮、打开防护装置、中断AOPD光束）；

• 2 ——机器执-行器（例如：电动机、气缸）。

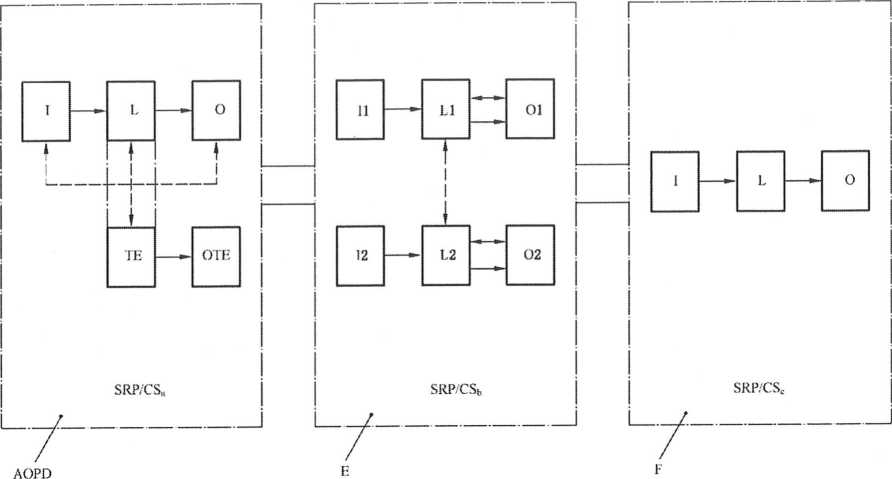

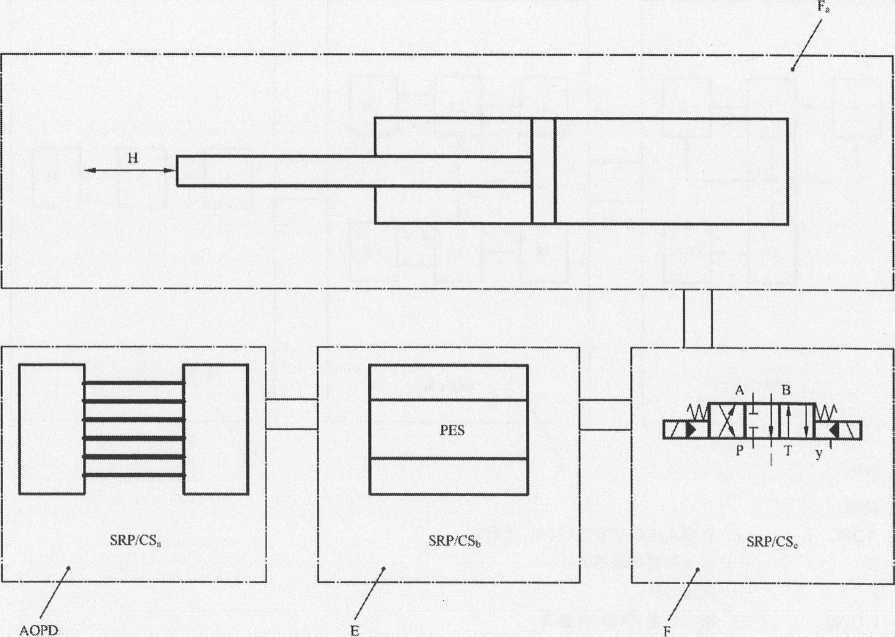

图4处理典型安全功能的控制系统安全相关部件组合的示意图

4.5所需性能等级PL的评估及其与SlL的关系

4.5.1性能等级PL

在本部分中，安全相关部件执行安全功能的能力通过确定性能等级PL来表示。

对于所选的执行安全功能的每个SRP/CS和/或SRP/CS组合，都应完成其PL的估计。

应通过估计以下参数来确定SRP/CS的PL：

——单个元件MTTF_D的值（见附录C和附录D）；

——DC（见附录E）；

---CCF（见附录F） S

--结构（见第6章）；

——安全功能在故障条件下的表现（见第6章）；

——安全相关软件（见4.6和附录J）；

——系统性失效（见附录G）；

——预期环境条件下，执行安全功能的能力。

注L其他参数,例如：运行情况、要求率、测试率等都有一定的影响。

这些参数可按照与评估过程的关系分为以下两组：

a） 可定量的参数（单个元件的MTTF_D值、DC、CCF、结构）；

b） 影响SRP/CS表现的不可定量参数（故障条件下安全功能的行为、安全相关软件、系统性失效 以及环境条件）。

可定量的参数中，可靠性（如MTTF_d,结构）的影响随所釆用的技术而变化。例如：釆用某种技术 的具有高可靠性的单通道安全相关部件,相比采用其他技术、但具有较低可靠性的容错结构中，（在一定 限制下）可能提供相同或更高的PL。

任何类型系统（例如：复杂结构）PL的可定量参数有几种方法来估计，例如：马尔可夫模型、广义随 机Petri网（GSPN）、可靠性方框图（见GB/T 20438等）。

为更容易评价PL的可定量参数,本部分给出了一种基于5种指定架构定义的简化的方法，这些指 定架构满足特定设计准则和故障条件下的表现（见4.5.4）_o

对于按照第6章设计的SRP/CS或SRP/CS组合，危险失效的平均概率可根据图5的方法和附录 A〜附录H、附录J和附录K给出的程序来估计。

对于偏离指定架构的SRP/CS,应提供详细计算以证明其达到了所需性能等级（PL_r）_O

在SRP/CS被当作简单结构，且所需性能等级为a〜C的应用中，可釆用设计基本原理来定性估计 PL（也可见 4.5.5）_o

注2：对于复杂控制系统的设计,例如:设计用于执行安全功能的PES,可适当釆用其他相关标准（例如:GB/T 19436 或 GB/T 20438）。

可应用4.6和附录G中推荐的方法来证明获得的PL的定性参数。

在基于GB/T 20438制定的标准中，安全相关控制系统完成安全功能的能力用SlL给岀。表3给 出了两种概念（PL和SlL）的关系。

PL= a与SlL无对应的等级，主要用于轻微的风险减小，通常为可恢复的伤害。SIL4专门用于流 程工业中可能的灾难事件,SIL4与机器的风险无关。因此与SIL3对应的PL=e为最高的等级。

表3性能等级（PL）与安全完整性等级（SlL）之间的关系

尽管本部分中的PL与GB/T 20438和IEC 62061中的SIL有关联，但当一种安全相关控制功能由 一个或多个SRP/CS实现时，也应根据本部分或GB/T 20438/IEC 62061设计每个SRP/CS（也可见 ISO/TR 23849）。SRP/CS 可根据 6.3 进行组合。

因此,应主要采用以下两种保护措施来减小风险：

一减小在元件级的故障概率。其目的是减小影响安全功能的故障或失效概率。这可通过增加元 件可靠性来实现,例如：为了最大程度减少或排除重大故障或失效（见GB/T 16855.2）,选用经 验证的元件和/或应用经验证的安全原则。

——改进SRP/CS的结构，其目的是避免故障的危险影响。有些故障是可以检测到的，而且可能 需要冗余和/或监控结构。

可单独或组合应用这两种措施。对某些技术，通过选择可靠的元件或通过故障排除可实现风险减 小；但对于其他技术，可能需要冗余和/或监控系统来实现风险减小。另外，还应考虑共因失效（CCF） （见图3）₀

关于架构的约束见第6章。

4.5.2每个通道的平均危险失效间隔时间（MTTF_D）

每个通道的平均危险失效间隔时间的值用3种等级给出（见表4）,且应单独考虑每个通道（例如： 单通道,冗余系统的每个通道）。

对于表4的每个SRP∕CS（子系统），每个通道的最大MTTF_D值为100年。对于类别4的SRP/CS （子系统），每个通道的最大MTTF_D值增加至2500年。

注：更高的值是合理的.因为在类别4中，其他定量因素、结构及DC已达到最大值。这就准许将3个以上类别4的 子系统（SRP/CS）串联，且根据6.3,可达到PL=e。

表4每个通道的平均危险失效间隔时间（MTTFD）

对于元件MTTF_D的估计,应按以下顺序查找数据:

a） 釆用制造商的数据；

b） 使用附录C和附录D的方法；

C）选为10年。

4.5.3诊断覆盖率（De）

DC的值分4级给出（见表5）。

大多数情况下，可釆用失效模式及影响分析（FMEA,见GB/T 7826）或类似方法来估计DC_o在这 种情况下，宜考虑所有相关的故障和/或失效模式。估计DC的简化方法参见附录E_O

表5诊断覆盖率（DC）

4.5.4估计PL可定量因素的简化程序

可通过考虑所有相关参数和适当计算方法来估计PL（见4.5.1）。

本章给出了基于指定架构来估计SRP/CS的PL可定量因素的简化程序。为得到PL的估计值,其 他类似的结构可转换为本章中这样的指定架构。

指定架构以模块图表示,并在6.2中的每种类别中列出。关于模块法和安全相关模块图的信息在 6.2和附录B中给出。

指定架构给出了每种类别系统结构的逻辑表示。技术实现（例如：功能电路图）可能看起来完全不 一样。

指定架构是针对SRP/CS组合而绘制的，它起始于安全相关信号的触发，终止于动力控制组件的 输出（也可见GB/T 15706—2012中附录A）_O指定架构也可用来描述控制系统中响应输入信号并产生 安全相关输出信号的部件或子部件。因此输入"可代表光幕（AOPD）、控制逻辑组件的输人电路或输 入开关等。“输出"可代表输出信号开关装置（OSSD）或激光扫描仪等的输出等。

指定架构基于以下典型的假设：

——任务时间为20年（见第10章）；

——在任务时间内失效率恒定；

一对于类别2,要求率小于等于测试率的1 %（也可见附录K中的注），或者一旦要求安全功能就 立刻进行测试,并且检测故障和使机器处于非危险条件（通常为机器停止）的总时间小于触及 危险的时间（见GB/T 19876）；

——对于类别2,测试通道的MTTF_D大于功能通道MTTF_D的一半。

该方法考虑把类别作为具有规定DC。、*的架构。每个SRP/CS的PL取决于架构、每个通道的平均 危险失效间隔时间（MTTF_D）以及DC.。

还宜考虑共因失效（CCF）（指南见附录F）。

带有软件的SRP/CS,应满足4.6的要求。

如果没有或不使用定量的数据（例如：低复杂度的系统），宜选用最坏情况下的所有相关参数。

SRP/CS组合或单个SRP/CS可能只有一个PL_o在6.3中考虑了几个具有不同PL的SRP/CS的 组合。

在PL,为a〜C的应用中，有足够的方法来避免故障;更高风险的PL,为d~e的应用中,SRP/CS的结 构可提供避免、检测或耐受故障的方法。切实可行的方法包括冗余、相异、监控等（也可见GB/T 15706-2012 的第 6 章和 GB 5226.1—2008） o

图5给出了结合各通道MTTF_D和DC*来选择类别的程序，以达到安全功能所需的PL_O

对于PL的估计，图5给出了 DC*和类别（水平轴）与每个通道的MTTF_D（柱形图）可能的不同组 合。柱形图中的阴影代表每个通道的MTTF_D的3个范围（低、中、高），可选择用来达到所需的PL_O

在使用图5中的简化方法（代表了基于第6章中指定架构的不同马尔可夫模型的结果）之前，应确 定SRP/CS的类别,DC_avg和每个通道的MTTF_D（见第6章和附录C〜附录E）。

对于类别2、类别3和类别4,应釆用足以防止共因失效的措施（指南见附录F）_O考虑到这些参数， 图5提供了确定由SRP/CS达到的PL的图解方法。类别（包括共因失效）和DCg的组合确定选择图5 中的哪一柱列。根据每个通道的MTTF_d,应选岀相关柱列的3个不同阴影区域中的一个阴影区域。

此区域的纵向位置确定能在纵轴上读出的达到的PLO如果该区域的PL有两种或三种可能，则 表6中给出了所达到的PL_q精确PL数值的选择取决于每个通道MTTF_D的精确值,见附录K_O

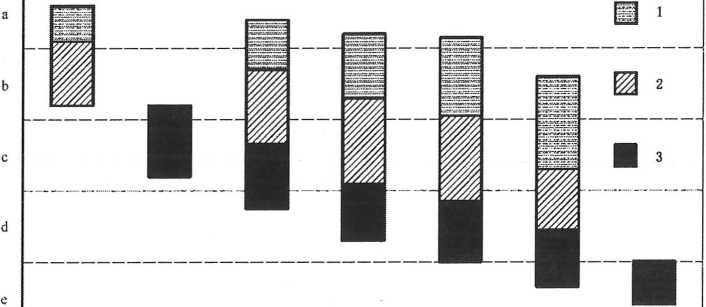

图5 PL与类别、DCK_IS和每个通道的MTTF_D的关系

表6评价由SRP/CS达到的PL的简化程序

4.5.5 SRP/CS输出部分按类别的描述

如果机械、液压或气动元件（或包含混合技术的元件）没有特定应用的可靠性数据,则机器制造商可 以在没有计算MTTF_D的情况下评估PL的可定量因素。

对于这种情况，可以由架构、诊断及防止共因失效的措施实现安全相关性能等级（PL）。

表7显示了可实现的PL（对应图5）与类别之间的关系。可通过类别B实现PL= a和PL=b。如 果使用了经验证的元件及经验证的安全原则，可通过类别1或类别2实现PL=c。

通过类别1实现PL=C的安全功能时,需确定过程中没有被监控的安全相关元件的T_H）D值。该数 值可依据机器制造商提供的经使用证明的数据来确定。

类别2中测试通道的MTTF_D应至少为10年。

如果使用了经验证的元件及经验证的安全原则，可通过类别3实现PL=d。

如果使用了经验证的元件及经验证的安全原则，可通过类别4实现PL=e₀

基本上：使用类别2、类别3或类别4实现安全功能时需要考虑共因失效（CCF）及充分的诊断覆盖 率（DC）（类别2和类别3为低、中，类别4为高）。

在此情况下，DC^的计算就简化为功能通道中所有元件各自DC的算数平均值。

表7基于类别,DC_avg以及经验证元件按最差情况估计PL及PFH_D

4.6软件的安全要求

• 4.6.1 一般要求

安全相关的嵌入式软件或应用软件全生命周期内的所有活动，应主要考虑避免软件全生命周期内 出现的故障（见图6）。以下要求的主要目标是要有可读、可理解、可测试及可维护的软件。

注：附录J对全生命周期内的活动给岀了更详细的建议。

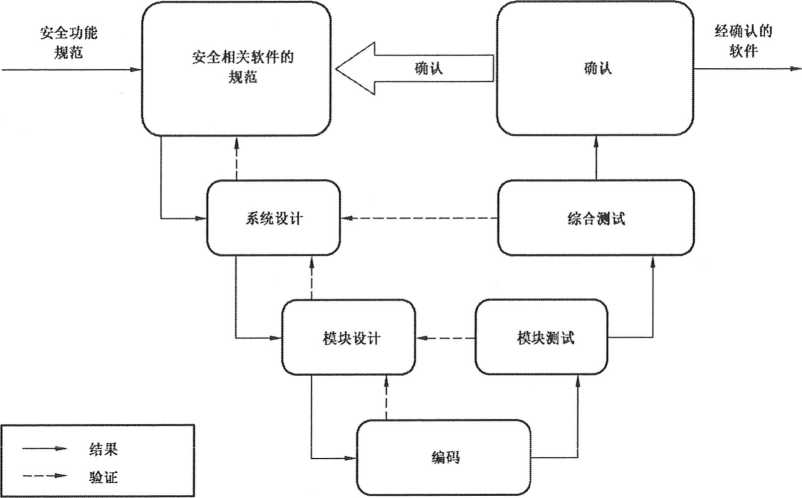

图6软件安全生命周期的简化V模型

4.6.2安全相关的嵌入式软件（SRESW）

对于用于PL,为a~d的元件的SRESW,应釆用以下基本方法：

—对软件安全全生命周期内的活动进行检验和确认,见图6；

——对技术规范和设计进行归档;

——模块化和结构化设计和编码；

——系统性失效的控制（见G.2）；

——将基于软件的方法用于控制随机的硬件失效时,检验是否正确执行；.

——功能测试,例如：黑盒测试；

——修改后，检查软件安全生命周期内的活动是否正确。

对于用于PL,为C或d的元件的SRESW,应釆用以下附加方法：

一满足一定的计划管理和质量管理系统的要求，例如:GB/T 19001或GB/T 20438中的要求；

——对软件安全全生命周期内所有的相关活动进行归档；

——配置管理，以识别所有与某一 SRESW发布版本相关的所有配置项和文档；

——包含安全要求和设计结构化技术规范；

——使用合适的编程语言和便于使用的基于计算机的工具；

一模块化和结构化编程，与非安全相关软件分离，限定模块大小且接口完全确定，釆用设计和编 码标准；

——釆用控制流分析,通过走查/复查来验证编码；

—扩展的功能测试,例如：灰盒测试、性能测试或仿真；

——修改后进行影响分析以及合理的软件安全生命周期活动。

对于PL_r = e的元件,SRESW应满足IEC 61508-3:1998中第7章中适用于SIL3的要求。对于用 在类别3或类别4的SRPZCS中的两个通道，在规范、设计和编码中釆用相异技术时，可甩上述用于 PLr为C或PLr为d的方法达到PLr = e。

注1：这类方法的具体描述见IEC 61508-7≈2000等。

注2：对于类别3或类别4的SRP/CS使用的元件,在SRESW设计和编码中釆用相异技术时,通过只考虑结构方面 代替每行编码的检查来复查软件局部等方法可减小釆取措施避免系统性失效这方面的努力。

对于没有满足SRESW要求的元件,例如制造商的PLC没有安全等级,下列任一情况下可以使用： ——SRP/CS限制为PL=a或PL=b,且使用类别B、类别2或类别3；

——SRP/CS限制为PL= C或PL= d,且类别2或类别3的两个通道中可能使用多个元件。双通 道中的元件采用相异技术。

4.6.3安全相关的应用软件（SRASW）

软件安全全生命周期（见图6）也适用于SRASW（见附录J）。

满足以下要求并且以LVL编写的SRASW,可使PL达到a〜e。如果SRASW以FVL编写，则还 应满足用于SRESW的要求，且PL可达到a〜e。如果在一个元件中的SRASW的一部分影响到PL不 同的几种安全功能，则应釆用与最高PL有关的安全要求。用于PL,为a〜e的元件的SRESW,应釆用 以下基本措施：

--对开发周期进行检查和确认,见图6；

——对技术规范和设计进行归档;

——模块化和结构化编程；

——功能性测试；

——修改后适当的开发。

对用于PL_r⅛ c~e的元件的SRASW,需要釆用或推荐采用以下提高效率的附加措施（影响较低的 用于PL_r = c,影响中等的用于PL_r = d,影响较高的用于PL_r = e）_o

a） 应复查安全相关软件的技术规范（也可见附录J）,向生命周期内涉及的所有人员开放此规范， 且应包括以下内容的描述：

1） 具有要求的PL的安全功能以及相关的工作模式；

2） 性能指标,例如：响应时间；

3） 具有外部信号接口的硬件架构，以及

4） 外部失效的探测和控制。

b） 工具、库和语言的选择：

1） 可放心使用的合适工具：对于使用一个元件及其工具达到PL= e的情况，该工具应满足 适当的安全标准；如果使用了不同的工具的两种不同组件，则可放心使用。采用的技术特 征应能检测可导致系统性错误（例如：数据类型不匹配、动态存储分配不明确、调用接口不 完整、递归、指针算法等）的条件。检查宜主要在编译时间内而不能仅在运行时间内进行。 工具宜加强语言子集和编码指南，或者至少指导或引导开发者使用它们。

2） 只要合理可行，宜釆用经确认的功能块（FB）库——无论是工具制造商提供的安全相关 FB库（强烈推荐用于PL=e）,还是符合本部分且用途已被确认的特定FB库。

3） 宜采用合理的适用于模块化方法的LVL-子集，例如:GB/T 15969.3中认可的语言子集。 强烈推荐釆用图示语言（例如：功能块图、梯形图）。

C）软件设计的特征应是：

1） 半形式化方法描述数据和控制流，例如：状态图或程序流程图；

2） 主要由源自经安全相关确认的功能块库的功能块实现模块化和结构化编程；

3） 限制编码大小的功能块；

4） 编码在功能块内执行，功能块宜有一个入口和一个出口点；

5） 三个阶段的架构模型，输入n处理n输出（见图7和附录J）；

6） 仅在一个程序位置分配安全输出；

7） 使用检测外部失效的技术和将输入、处理和输出模块导向安全状态的防御性编程技术。

图7软件的一般架构模型

d） 当SRASW和非SRASW组合在一个元件中时：

1） SRASW和非SRASW应在与有明确定义的数据链接的不同功能块中编码；

2） 不应存在非安全相关数据和安全相关数据的逻辑组合，因为这可导致安全相关信号的完 整性下降。例如：输出控制安全相关信号的地方采用逻辑"或”组合安全相关和非安全相 关的信号。

e） 软件执行/编码：

1） 代码应可读、可理解及可测试,为此宜使用符号变量（而不是显式硬件地址）;

2） 应使用合理的或公认的编码指南（也可见附录J）;

3） 宜使用应用层（防御性编程）可用的数据完整性和真实性检查（例如：范围检查）；

4） 代码宜开展仿真测试；

5） PL=d或PL=e时，宜通过控制流和数据流分析检验。

f）  测试：

1） 合适的确认方法是对功能性行为和性能指标（例如：时序性能）的黑盒测试；

2） PL= d或PL=e时，推荐由分析边界值开始执行测试用例；

3） 建议制定测试计划，且宜包括具有通过准则和所需工具的测试用例；

4） I/O测试应保证在SRASW内正确使用安全相关信号。

g） 文件：

1） 应对所有生命周期和修改活动进行归档；

2） 文件应完整、可用、易读和易懂；

3） 源程序正文中的代码文档应包括具有合法实体的模块标题、功能和I/O描述、版本和所 使用的库函数模块的版本，以及网络/语句及声明中足够的注释。

h） 验证"_O

示例：复查、检查、遍査或其他的合适活动。

i） 配置管理：强烈建议建立程序和数据的备份，以识别和归档文件、软件模型、验证/确认结果以 及与SRASW具体版本有关的工具配置。

j） 修改SRASW后，应进行影响分析以保证规范性。修改后应执行合适的全生命周期内的活动。

1）验证只对于专用代码才是必要的，对于经验证的库函数则不是必需的。

应控制修改访问权限且应归档修改历史。 注：修改不会影响已在使用的系统。

4.6.4基于软件的参数化

应考虑把基于软件的安全相关数据参数化,并作为SRP/CS设计的一个安全相关方面在软件安全 要求规范中进行描述。应采用SRP/CS供应商提供的专门软件工具进行参数化。该工具应有自己的 标识（名称、版本等）且应防止未经授权的修改，例如：釆用密码。

应保持所有用于参数化的数据的完整性。这应通过采取措施控制以下方面来达到：

—控制有效输入的范围；

——传输前控制数据损坏；

——控制来自参数传输进程错误的影响；

--控制不完整参数传输的影响，以及

——控制参数化所用工具硬件和软件的故障和失效的影响。

参数化工具应满足本部分中对SRP/CS的所有要求，或者也可以使用特殊流程设定安全相关参 数。该流程应包括通过以下两种方式之一来确认SRP/CS的输入参数：

——修改后的参数重新发送至参数化工具；

——确认参数完整性的其他合适方式。

以及随后的确认,例如：通过合适的技术熟练人员来确认、通过参数化工具自动检查的方式来确 认等。

注1：使用不是专门预定用于该目的的装置进行参数化（例如:个人电脑或相当的装置），这一点尤其重要。

用于传输/转发过程编码/译码的软件模块以及用户用于安全相关参数可视化的软件模块，应至少 在功能方面采用相异技术以避免系统性失效。

基于软件参数化的文件应显示所使用的数据（例如：预定义的参数集），用于识别与SRP/CS有关 的参数所必需的信息，完成参数化的人员以及其他相关信息（例如:参数化日期）。

应对基于参数化的软件进行以下的检验：

—检验每个安全相关参数的正确设置（最小值、最大值和典型值）；

——检验安全相关参数是否进行了合理性检查，例如：使用无效值等；

——检验是否防止了安全相关参数未经授权的修改；

—检验用于参数化的数据/信号的产生和处理是否能够保证不导致安全功能丧失。

注2：使用不是专门预定用于该目的的装置进行参数化（例如:个人电脑或相当的装置），这一点尤其重要。

4.7验证达到的PL是否满足PL_r

对于每种单独的安全功能，有关的SRP/CS的PL应与4.3（见图3）中确定的所需性能等级（PL,） 匹配。如果情况并非如此,需要采用图3中描述的迭代过程。

作为安全功能一部分的不同SRP/CS,其PL应大于或等于该安全功能所需性能等级（PL_t）_O

4.8人类功效学方面的设计

操作者与SRP/CS之间的界面的设计和实现应使得机器所有预定使用和可预见的误用过程中没 有人员有危险（也可见 GB/T 15706、EN 614-1、ISO 9355-1、ISo 9355-2、ISo 9355-3、EN 1005-3、 GB 5226.1—2008 中第 10 章、GB/T 4205 和 GB/T 18209） _o

人类工效学原则的使用应使得机器和控制系统,包括安全相关部件都容易使用，从而使得操作者不 会尝试以危险方式进行操作。

GB/T 15706—2012中6.2.8给出的遵守人类工效学原则的安全要求适用。

5安全功能

5.1安全功能规范

本章给出了 SRP/CS可提供的安全功能的清单和详细细节。为了实现具体应用中控制系统需要 的安全措施，在设计（或制定C类标准）时应包括该清单中的必要功能。

示例：安全相关停止功能、防止意外启动、手动复位功能、抑制功能、保持一运行功能。

注：机械控制系统提供操作和/或安全功能。操作功能（例如：启动、正常停止）也可以是安全功能，但是这只能在对 机械进行了完整的风险评估后才能确定。

表8和表9分别列出了一些典型的安全功能及其某些特征和安全相关参数，并参考其他与安全功 能、特征或参数有关的标准。设计者（或C类标准的制定者）应保证满足表中列出的有关安全功能所适 用的全部要求。

本章给出了某些安全功能特征的附加要求。

必要时，特征与安全功能的要求应针对不同能量源进行适配。

表8和表9中列出的标准大部分与电气方面相关,如果是其他技术（例如：液压、气动），则应满足相 应的要求。

表8 一些适用于典型机器安全功能及其某些特征的标准

表9 一些给出某些安全功能和安全相关参数要求的标准

在识别和规定安全功能时，应至少考虑以下因素：

a） 每种特定危险或危险状况的风险评估结果。

b） 机器的操作特征,包括：

—机器的预定使用（包括可合理预见的误用）；

——操作模式（例如：现场模式、自动模式、与机器区域或部件有关的模式）；

——周期时间；

——响应时间。

C）紧急操作。

d） 不同工作过程和手动活动（修理、调整、清洗、故障查找等）交互作用的描述。

e） 安全功能预定实现或防止的机器动作。

f）  失能后机器的动作（见5.2.8）_o

注：在某些情况下，可能需要考虑失能后机器的动作。例如：有必要保持住纵轴以防止因重力导致的坠落。这需要 两个独立的安全功能：得能情况下及失能情况下。

g） 机器能工作或不能工作的条件（例如：工作模式）。

h） 操作频率。

i） 可同时激活并导致冲突动作的功能的优先次序。

5.2安全功能详述

5.2.1安全相关的停止功能

除了表8中的要求外，还应包括下列要求：

安全相关的停止功能（例如：由安全防护装置触发）触发后，一旦有必要，应使机器尽快进入安全状 态。这种停止功能应优先于由操作原因引起的停止。

当一组机器协同工作时，应设置信号发送装置，将停止状况传输至管理控制系统和/或其他机器。

注：安全相关的停止功能可导致操作问题和重启困难，如：电弧焊。为了减小废弃这种停止功能的可能性，可在此 停止功能前增加由操作原因引起的停止，完成实际操作并准备好从停止位置轻易且快速地重启（例如不对生产 造成破坏）。一种解决方法就是使用带防护锁定的联锁装置，当循环到达某指定位置时，防护锁定释放，可轻易 重启。

5.2.2手动复位功能

除了表8中的要求外，还应包括下列要求：

安全防护装置发出停止指令后，停止状态应保持到出现具备重启的安全条件为止。

通过复位安全防护装置的安全功能的重新恢复，会解除停止指令。如果风险评估显示可行，这种停 止指令的解除应由手动、独立而慎重的操作（手动复位）来确认。

手动复位功能应：

——通过SRP/CS内的一个独立的手动操作装置来提供；

——只有所有安全功能和安全防护装置处于工作状态时才能实现复位；

—自身不能引起运动或危险状况；

——慎重操作；

--使控制系统能接受独立的启动指令；

——在复位触发装置从其接通（ON）位置脱开后才能被接受。

提供手动复位功能的安全相关部件性能等级的选择，应使得手动复位功能不削弱相关安全功能需 要的安全水平。

复位触发装置应安装在危险区以外，并具有良好可见度的安全位置，以便检查是否有人处在危险 区内。

当危险区不完全可见时，需要特殊的复位程序。

注：一种解决办法是采用第二个复位触发装置。复位功能由处于危险区内的第一个复位触发装置即处于危险区外 的第二个复位触发装置（靠近安全防护装置）联合触发。该复位程序需要在控制系统接收单独启动指令之前的 有限时间内实现。

5.2.3启动/重启功能

除了表8中的要求外，还应包括下列要求：

只有危险状况不可能存在的情况下，重启功能才能自动发生。特别是对于具有启动功能的联锁防 护装置，见 GB/T 15706—2012 中 6.3.3.2.5_o

启动和重启的这些要求也应适用于可遥控的机器。

注：传感器反馈给控制系统的信号可触发自动重启。

示例：在机器的自动操作中，传感器反馈给机器控制系统的信号通常用作控制流程。如果工件离开其位置，则流程 停止。如果联锁防护装置的监控不能优先于自动流程控制，则操作者调整工作件时可能存在机器重启的危险。因此，在 防护装置再次关闭，且维护人员已离开危险区域之前，不应准许遥控重启。控制系统提供的防止意外启动的作用取决于 风险评估的结果。

5.2.4现场控制功能

除了表8中的要求外，还应包括下列要求：

当机器通过便携式控制装置或悬挂式操纵装置等进行现场控制时，应满足以下要求：

——选用现场控制的设施应位于危险区之外；

——现场控制应只有在风险评估规定的区域才有可能触发危险状态；

——现场控制和主要控制之间的切换不应产生危险状况。

5.2.5抑制功能

除了表8中的要求外，还应包括下列要求：

抑制不应导致任何人暴露于危险状况下。抑制期间安全状态应由其他方式提供。

抑制结束时,SRP∕CS的所有安全功能都应恢复。

提供抑制功能的安全相关部件选择的性能等级应使得抑制功能不会削弱相关安全功能需要的安全 水平。

注：在某些应用中，需要一个抑制指示信号。

5.2.6 响应时间

除了表9中的要求外，还应包括下列要求：

如果风险评估显示有必要,则应确定SRP/CS的响应时间（也可见第11章）。

注：控制系统的响应时间是机器总响应时间的一部分。所需的机器总响应时间能够影响安全相关部件的设计，例 如：需要提供制动系统。

5.2.7安全相关参数

除了表9中的要求外，还应包括下列要求：

当安全相关参数,例如：位置、速度、温度或压力等偏离了当前的限制时，则控制系统应启动相应的 措施（例如：启动停止功能、警告信号、警报等）。

如果可编程电子系统中安全相关数据手动输入错误能够导致危险状况，则应在控制系统安全相关 部件中提供数据检査系统，例如：极限值、格式化和/或逻辑输入值的检查。

5.2.8能量源的波动、损失和恢复

除了表9中的要求外，还应包括下列要求：

当能量水平的波动超出了设计工作范围时（包括能量供应损失）,SRP∕CS应连续提供或触发能使 机器系统其他部件保持安全状态的输出信号。

6类别及其与DC眄、CCF和每个通道MTTF_I）的关系

• 6.1 —般要求

SRP/CS应满足6.2中规定的5种类别中的一种或多种类别的要求。

类别是用作达到特定PL的基本参数。类别根据第4章中描述的设计考虑，规定了 SRP/CS在耐 受故障方面所要求的性能。

类别B是基本的类别。出现故障可导致安全功能丧失。类别1主要通过选择和应用合适的元件 来改进耐受故障的能力。类别2、类别3和类别4主要是通过改进SRP/CS的结构来提高指定安全功 能的性能。其中，类别2是通过定期检查正在执行的指定安全功能来实现;类别3和类别4是通过保证 单一故障不会导致安全功能丧失来实现。对于类别4以及合理可行时的类别3,这类故障会被检测到。 类别4应规定耐受累积故障的能力。

表10中给出了 SRP/CS的各个类别、要求和故障情况下的系统性能。

就某些元件的失效原因而论,某些故障是可以排除的（见第7章）。

具体SRP/CS类别的选择主要取决于：

——该部件提供的安全功能实现的风险减小；

——所需性能等级（PL_r）;

——釆用的技术；

——该部件发生故障时产生的风险；

——在该部件中消除故障发生的可能性（系统性故障）；

——该部件中发生故障的概率以及相关参数；

——平均危险失效间隔时间（MTTF_D）;

——诊断覆盖率（DC）；

——类别2、类别3和类别4的共因失效（CCF）_O

6.2类别规范

6.2.1概述

每个SRP/CS应满足相关类别的要求，见6.2.3〜6.2.7。

以下的典型架构满足了各自类别的要求。

以下的图形给出的不是示例而是通用架构。通常可能偏离这些架构，但是任何偏离都应通过适当 的分析工具（例如：马尔可夫模型、故障树分析）证明其是合理的，从而证明该系统满足所需性能等级 （PL_r）O

指定架构不能当作电路图，也不能当作逻辑图。对于类别3和类别4,这就意味着并不是所有的部 件都需要有物理上的冗余,而是需要有冗余的方法保证故障不会导致安全功能的丧失。

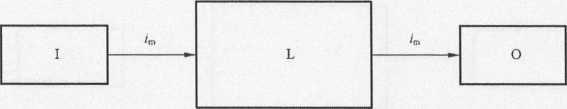

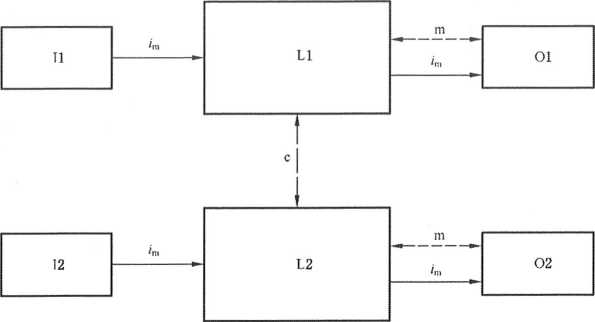

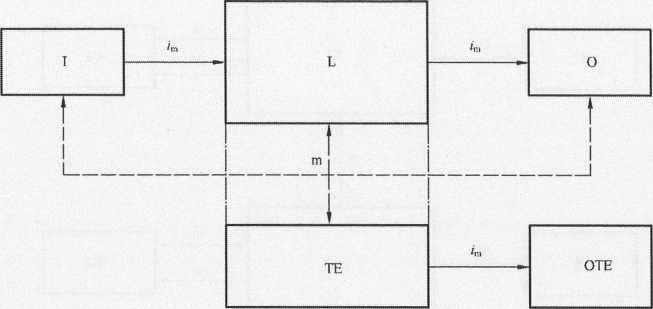

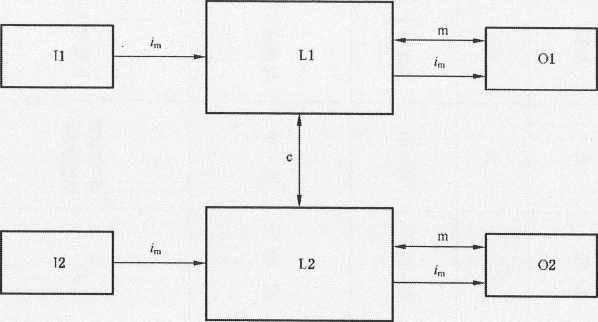

图8〜图12中的直线和箭头代表逻辑连接方式和可能的逻辑诊断方法。

• 6.2.2 指定架构

SRP/CS的结构是对PL有重大影响的关键特征。即使可能的结构变化很大，基本概念也通常是 类似的。因此，出现在机械领域的大部分结构能够映射到某一种类别。每种类别都能够用安全相关方 框图进行典型表示。这些典型表示称为指定架构并在以下对每种类别的描述中列出。

图5中给出的取决于类别、每个通道的MTTF_D和DC*的PL是以指定架构为基础的，这一点很重 要。如果用图5估计PL,则宜证明SRP/CS的架构其与所声称类别的指定架构是等效的。满足各类别 特征的设计通常与该类别对应的指定架构是等效的。

• 6.2.3  类别B

SRP/CS应根据相关标准进行设计、构造、选择、装配和组合,并且运用使用于具体应用的基本安全 原则，以耐受：

——预期的运行负荷，例如：与分断能力和频率有关的可靠性；

——工艺物料的影响，例如：清洗机的洗涤剂；

--其他相关的外部影响，例如：机械振动、电磁影响、动力源中断或扰动。

类别B系统中没有诊断覆盖率（DC_aVg =无），且每个通道的MTTF_D可低至中等水平。在这种结构 中（通常是单通道系统），不考虑CCF_o

类别B可实现的PL最大值为PL=b。

注：故障发生时可导致安全功能丧失。

电磁兼容的具体要求见相关的产品标准,例如：动力传动系统见GB/T 12668.3_o特别是对于SRP/ CS的功能安全,抗扰度要求也是相关的要求。如果没有产品标准，至少宜满足GB/T 17999.2中的抗 扰度要求。

说明：

--连接方式S

I——输入装置,例如：传感器;

L——逻辑模块；

O——输出装置,例如：主接触器。

图8类别B的指定架构

6.2.4类别1

对于类别1,应满足6.2.3中类别B的要求和以下要求。

属于类别1的SRP/CS应釆用经验证的元件和经验证的安全原则来设计和构造（见GB/T 16855.2）。

安全相关的应用中，“经验证的元件”是满足下列条件之一：

a） 在过去类似的应用中广泛应用并取得成功效果的元件；

b） 在安全相关的应用中，釆用已证明其适用性和可靠性的原则制造并验证的元件。

如果新开发的元件和安全原则满足b）中的条件,那么可认为它们与“经验证的”等效。

决定是否接受某特定元件作为“经验证的”元件取决于用途。

注1：复杂电子元件（例如：PLC、微处理器、专用集成电路）不能认为是等效于经验证的元件。

每个通道的MTTF_D应为高。

类别1可达到的最大PL为PL=c。

注2：类别1系统中没有诊断覆盖率（DCW =无）。在这种结构中（单通道系统），不考虑CCF。

注3：故障的发生可导致安全功能的丧失。然而，类别1中每个通道的MTTF_D比类别B中的高。因此，安全功能的 丧失的可能性小一些。

明确区别“经验证的”和“故障排除”（见第7章）很重要。一个元件能否当作经验证的元件取决于其 用途。例如：带强制断开触点的位置开关用于机床可认为是经验证的元件，但却不适合用于食品工 业——奶业，如在几个月后乳酸可造成该位置开关损坏。故障排除可产生很高的PL,但应在装置全生 命周期内都应釆用准许该故障排除的适当措施。为了确保这一点，可能需要控制系统以外的附加措施。 对于位置开关,这些措施的示例包括：

——在开关调整后确保其固定牢固的措施；

—确保凸轮固定牢固的措施；

—确保凸轮横向稳定性的措施；

——避免位置开关超行程的措施，例如：减振器和调准装置的足够的配合强度；

——保护位置开关免受外部损坏的措施。

说明：

i_m —— 连接方式；

I -——输入装置,例如：传感器；

L——逻辑模块；

O——输出装置，例如：主接触器。

图9类别1的指定架构

6.2.5类别2

对于类别2,应满足6.2.3中类别B的要求和6.2.4中“经验证的安全原则”的要求。另外还应满足 以下要求。

类别2的SRP/CS的设计应使其功能能按照适当的时间间隔通过机器控制系统进行检查。安全功 能的检查应在以下情况下进行：

--在机器启动时；

一某种危险状况发生之前,例如：新周期开始时、其他运动开始时、需要安全功能的瞬时和/或如 果风险评估和操作类型表明有必要的话,周期性定期运行期间。

该检査可能是自动进行的。安全功能的任何检查应做到：

——如果没有检测到故障，准许运行；

—如果检测到故障,产生触发适当控制动作的输出（OTE）。

若PL_r = d,输出（OTE）应产生一个安全状态，此安全状态应保持到排除故障为止。

对于PLr = C及以下的PL,,在可行的时候输出（OTE）应产生一个安全状态，并应保持到故障清除 为止。当无法产生安全状态时（例如：最后的切换装置中的触点熔焊），测试设备的输出C）TE发出警告 即可。

对于类别2的指定架构，如图10所示,MTTF_n和DcM的计算宜仅考虑功能通道的模块（即：图1。 中的I、L和O）,而不考虑测试通道的模块（即：图10中的TE和O TE）。

整个SRP/CS的诊断覆盖率（DC_aVg）宜至少为低。每个通道的MTTF_D应由低到高，取决于所需性 能等级（PL_r）_O应采取防止CCF的措施（见附录F）。

检査自身不应导致危险状况（例如：由于响应时间的增加）。测试设备和提供安全功能的安全相关 部件可以是一体的或是分离的。

类别2可达到的最大PL为PL=d₀

注1：因为安全功能的检查不能适用于所有元件.所以某些情况下类别2不适用。

注2：类别2系统特征为：

——出现故障可导致两次检查之间安全功能的丧失；

——通过检查可检测到安全功能的丧失。

注3：支持类别2功能有效性的原则是所釆用的技术条件，例如：检查频率的选择能够降低危险状况发生的概率。

注4：基于指定架构的简化方法的应用，可参照4.5.4的说明。

说明：

i_m --连接方式；

I ——输入装置，例如：传感器；

L ——逻辑模块；

m --监控；

O ——输出装置，例如：主接触器；

TE ——测试设备；

OTE——TE的输出。

虚线代表合理可行的故障检测。

图10类别2的指定架构

6.2.6类别3

对于类别3,应满足6.2.3中类别B的要求和6.2.4中“经验证的安全原则”的要求。另外还应满足 以下要求。

类别3的SRP/CS的设计应使得任何这些部件中的单一故障都不会导致安全功能丧失。只要合理 可行,单一故障应在下一次要求安全功能时或之前被检测出。

整个SRP/CS的诊断覆盖率(DC_aVg)应至少为低。每个冗余通道的MTTF_D应由低到高，取决于 PuO应采取防止CcF的措施(见附录F)。

注1：检测单一故障的这种要求并不意味着所有故障都将被检测出。因此,未发现的故障的累积能够导致意外输出 并使机器处于危险状况。用于故障检测的合理可行措施的典型示例，就是利用机械导向的继电器触点的反馈 和冗余电气输出进行监控。

注2：如果由于技术和应用需要，C类标准的制定者需要给出故障检测的更详细规定。

注3：类别3系统特征为：

——单一故障出现时安全功能继续执行；

——检测到一些故障,但不是所有的故障；

——未检测到的故障的累积可能导致安全功能的丧失。

注4：所釆用的技术可能会影响故障检测的实施。

说明：

<m   --连接方式；

C   ——交叉监控；

I1J2 ——输人装置，例如：传感器；

Ll、L2---逻辑模块；

m --监控；

01,02——输出装置，例如：主接触器。

虚线代表合理可行的故障检测。

图11类别3的指定架构

6.2.7类别4

对于类别4,应满足6.2.3中类别B的要求和6.2.4中“经验证的安全原则”的要求。另外还应满足 以下要求。

类别4的SRP/CS的设计应使得：

——在这些安全相关部件中的任一部件的单一故障都不会导致安全功能的丧失；

—单一故障在下一次要求安全功能时或之前被检测到，例如：在开关接通时或机器工作循环结束 时立即检测。

但是如果不可能进行这种检测，那么未发现的故障的累积也不应导致安全功能的丧失。

整个SRP/CS的诊断覆盖率(DC_aVg)应为高，包括故障的累积。每个冗余通道的MTTF_D应为高。 应采取防止CCF的措施(见附录F)。

注1：类别4系统特征为：

——单一故障出现时安全功能继续执行；

——及时检测到故障以防安全功能丧失；

——考虑了未检测到的故障的累积。

注2：类别3和类别4之间的差别是类别4中的DCy更高.并且每个通道所需的MTTF_D仅为“高”。

实际应用中，考虑两种故障的组合可能就足够了。

说明：

Zm --连接方式；

C --交叉监控；

H J2 ——输入装置,例如：传感器；

L1、L2--逻辑模块；

m --监控；

01.02——输出装置，例如：主接触器。

用于监控的实线代表诊断覆盖率,该诊断覆盖率大于类别3中指定架构的诊断覆盖率。

图12类别4的指定架构

表10类别要求摘要

一 6855∙1I20∞∕ISO 一 384^cpr2≡5

6.3实现总的PL的SRP/CS组合

安全功能可通过几个SRP/CS的组合来实现:输入系统、信号处理单元、输出系统。这些SRP/CS 可以指定同一个或多个不同的类别。对于每个所使用的SRP/CS,应按照6.2选择一种类别。对于这 些SRP/CS的总组合，总的PL应根据本章中所描述的方法来确定。这种情况下,需要对SRP/CS的组 合进行确认（见图3）。

根据6.2,组合的控制系统安全相关部件起始于安全相关信号的触发点，终止于动力控制元件的输 出。但组合的SRP/CS可由几个线性（串联）或冗余（并联）方式连接的部件组成。所有部件各自的性 能等级（PL）都已算出时，为了避免对组合SRP/CS实现的PL重新进行复杂的估算，可按以下方法对串 联组合的SRP/CS进行估算。

假设N个单独的SRP∕CS_i串联组合执行一个安全功能，对于每个SRP/CS,,其PL,已经算出。此 情形由图13给出图示（也可见图4和图H.2）_o

如果所有SRP∕CS∣的PFHD已知，那么组合SRP/CS的PFHD为所有N个单独SRP∕CS_i全部 PFHD值的和。组合SRP/CS的PL受到以下限制：

—参与执行安全功能的单独SRP/CS,的最低PL值（因为PL也由不可定量因素决定），以及 ——根据表2,与组合SRP/CS的PFHD相对应的PL。

注：此方法的示例参见附录H及ISO/TR 23849的8.2.6。

SRP/CS PL PFHt₎=PFHm+PF⅛₂ ■••••F PF⅛_W

图13实现总的PL的SRP/CS组合

如果所有单独的SRP/C0的PFHD未知，那么作为上述方法的最差情形，执行安全功能的SRP/CS 组合的PL可采用表11按以下进行计算：

a）  识别最低的PL_i:此为PL_lOW ；

b） 识别 PLi=PLlg的 SRP/CS的数量 N,_ow,N_low≤N_s

C） 査询表11中的PL。

表11串联SRP/CS的PL计算

7故障考虑和故障排除

• 7.1 一般要求

根据所选的类别，安全相关部件的设计应达到所需性能等级（PL_r）_O应评估耐受故障的能力。

7.2故障考虑

GB/T 16855.2中列出了不同技术的重要故障和失效。故障清单并非穷举清单,必要时应考虑和列 出附加的故障。此时，也宜明确描述评价的方法。对于GB/T 16855.2中没有提及的新元件，应进行失 效模式及影响分析（FMEA,见GB/T 7826）以确定这些元件要考虑的故障。

通常,应考虑以下的故障判别准则：

—如果由于一个故障的结果而导致更多元件失效，则第一个故障和随后所发生的所有故障应一 起视为单一故障；

一由共同原因造成的两个或两个以上单独的故障应视为单一故障（即通常所说的CCF）； 一由各自原因同时发生的两个或多个故障被认为是极不可能的，因此无需考虑。

7.3故障排除

如果不假定某些故障能够被排除,则未必能评价SRP∕CS_o关于故障排除的详细信息见GB/T 16855.2_o 故障排除是技术上的安全要求和理论上的故障发生可能性之间的折衷。

故障排除可根据：

—在技术上不大可能发生的某些故障；

—普遍认可的、独立于所考虑的应用的技术经验，以及

--与应用和特定危险有关的技术要求。

如果已排除故障,在技术文件中应给出详细的理由。

8确认

应对SRP/CS的设计进行确认（见图3）。确认应证明提供每种安全功能的SRP/CS组合满足本部 分的所有相关要求。

确认的详细要求见GB/T 16855.2。

9维护

为了保持安全相关部件的规定性能，预防性或修复性维护通常是必要的。随着时间的推移,会与规 定的性能发生偏离，并可导致安全性能恶化甚至导致危险状况。SRP/CS的使用信息应包括SRP/CS 的维护说明（包括定期检查）。

控制系统安全相关部件的维护应遵循GB/T 15706-2012中6.2.7规定的原则。维护的全部信息 应符合 GB/T 15706—2012 中 6.4.5.1 e）的要求。

10技术文件

设计SRP/CS时,设计者应至少对以下与安全相关部件有关的信息进行归档:

——SRP/CS提供的安全功能；

——每种安全功能的特征；

——安全相关部件确切的起始点和终止点；

——环境条件；

——性能等级（PL）_i

——所选的类别；

一与可靠性有关的参数（MTTF_DʌDCxCF和任务时间）；

——防止系统性失效的措施；

——所使用的技术；

——考虑所有与安全有关的故障；

——故障排除的理由（也可见GB/T 16855.2）；

——设计原理（例如：故障考虑、故障排除等）；

--软件文件；

——防止可预见的误用的措施。

注：一般情况下，技术文档预期是为制造商内部提供的，而不向机器的用户提供。

11使用信息

应釆用GB/T 15706—2012中6.4.5.2的原则和其他相关标准（例如：GB 5226.1—2008中第17章） 中适用的部分。尤其是应向使用者提供安全使用SRP/CS的那些重要信息。这包括，但不限于下列 信息：

——安全相关部件对类别选择和任何故障排除的限制；

-SRP/CS和任何故障排除的限制（见7.3）,如果保持所选类别和安全性能是必需的，应给出适 当的信息（例如：改进、维护和维修的信息），以保证故障排除持续合理；

—偏离规定性能对安全功能的影响；

——SRP/CS与保护装置的接口的明确阐述；

——响应时间；

——使用限制（包括环境条件）；

--指ZK和警报；

——安全功能的抑制和暂停；

--控制模式；

——维护（见第9章）；

--维护检查清单；

——内部元件的易接近性和可换性；

--方便、安全的故障查找方式;

——阐述应用相关架构类别时所参考依据的信息；

—相关的检查测试间隔。

应提供关于SRP/CS的类别和性能等级的如下具体信息：

——对本部分注日期的引用（即：“GB/T 16855.1—2018^w）;

——类别:B、l、2、3或4；

---性能等级：a、b、c、d或e。

示例：符合GB/T 16855.1本版本中类别B和性能等级为a的SRP/CS,其表示方法如下：

GB/T 16855.1—2018 类别 B PL= a

附录 A

（资料性附录）

所需性能等级（PL_r）的确定

• A.1 PL.的选择

本附录是关于所考虑的控制系统安全相关部件对风险减小的作用。这里给出的方法只是所需风险 减小的一种估计方法，目的是仅作为设计者和标准制定者在确定由SRP/CS执行的每种必需的安全功 能的PL,时的指南。

注：本PL,估计方法不是强制性的。它是一个常规方法，假定了最坏情况下发生危险事件的可能性（即事件发生的 概率为100%）。在估计PL,时可适当使用其他特定类型机器的风险估计方法，并应考虑处理类似机器/风险时 的成功经验。因此,C类标准要求的PL可以不同于图A.1中常规方法给出的结果。

图A.1中的图示基于的是提供预期安全功能之前的情形（见GB/T 35081-2018）：在确定预期安 全功能的PL,时,可考虑通过其他独立于控制系统的技术措施（例如：机械防护装置）或附加安全功能来 实现风险减小。在这种情况下,执行这些措施后,可选择图A.1中的起始点进行风险评估（也可见图2）。

伤害的严重度（用S表示）仅是粗略估计（例如：划伤、断肢、死亡等）。对于发生的频率,采用辅助参 数来改进估计。这些参数是：

——暴露于危险的频率和时间（F）；

——避免危险或限制伤害的可能性（P）。

经验表明：这些参数可组合成如图A.1所示的由低到高的风险等级。需要强调的是，这仅是给出 风险估计的一个定性过程。

A.2用于选择风险估计参数S、F和P的指南

• A.2.1伤害严重度SI和S2

在估计由安全功能失效引起的风险时，仅考虑轻微伤害（通常是可恢复的）、严重伤害（通常是不可 恢复的）和死亡。

为了做出决定，在确定Sl和S2时宜把事故的通常后果和正常的复原过程考虑进去。例如：把无并 发症的擦伤和/或划伤可定为Sl,而把断肢或死亡定为S2。

A.2.2暴露于危险的频率和/或时间FI和F2

不能规定对选择用于参数Fl或F2的通常有效时间段。但在有疑问的情况下，以下说明可能有助 于做出正确的选择。

如果人员频繁的或连续的暴露于危险中，宜选用F2_o这与是否是同一个人或不同的人连续暴露于 危险无关,例如：使用直梯。频率参数宜根据接近危险的频率和持续时间来选择。

如果设计者知道对安全功能的要求，则可选择用这个要求的频率和持续时间来代替接近危险的频 率和持续时间。在本部分中，在安全功能方面要求的频率假定为大于每年一次。

暴露于危险的持续时间宜根据能预见的与设备使用总时间有关的平均值来估计。例如：循环操作 期间，为了进给和移动工件，有必要经常接近机器的刀具，则宜选择F2_o如果没有其他判定依据，若频 率高于每15 min 1次，则宜选择F2。

如果累积的暴露时间不超过总运行时间的1/20且频率不超过每15 min 1次，则可以选择Fl。

A.2.3避免危险事件的可能性Pl和P2及发生概率

避免危险的概率及危险事件发生的概率共同组合成参数P。当危险状况发生时，只有存在实际的 机会来避免危险或显著降低其影响时才宜选择Pl,否则宜选择P2。危险事件发生的概率可判定为低 时,PL,可以降低一个等级,见A.2.3.2危险事件发生的概率。

A.2.3.1避免危险的可能性

重要的是要知道：在导致伤害之前，能否识别和避免危险状况。例如：是否能直接通过物理特征来 识别暴露的危险，或者只能通过技术手段（如指示器）来识别。影响参数P的选择的其他重要因素包 括,例如：

——产生危险的速度（例如：迅速或缓慢）；

—避免危险的可能性（例如：通过逃生）；

--与过程有关的实际安全经验；

——是否由经过培训且合适的人员操作；

—操作有无监控。

A.2.3.2危险事件发生的概率

危险事件发生的概率取决于人的行为或技术失效,但多数情况下无法或难以准确确定。估计危险 事件发生的概率宜依据的因素包括：

—可靠性数据；

——具有可比性的机器的以往事故。

注：事故数量低并不意味着危险状况发生的少,而是意味着机器上釆取了充分的安全措施。

可比的机器：

——包含相关安全功能预定降低的相同风险；

—需要相同的流程及操作动作；

——釆用导致危险的相同技术。

PL_r

说明：

1 ——估计安全功能对风险减小的作用的起始点;

L ——对风险减小的作用小；

H ——对风险减小的作用大；

PL_r——所需性能等级。

风险参数：

S ——伤害的严重度；

• 51 ——轻微（通常是可恢复的伤害）；

• 52 ——严重（通常是不可恢复的伤害或死亡）；

F ——暴露于危险的频率和/或持续时间；

FI ——很少〜不常和/或暴露时间短；

F2——频繁一连续和/或暴露时间长；

P ——避免危险或限制伤害的可能性；

PI ——在特定条件下可能；

P2 ——几乎不可能。

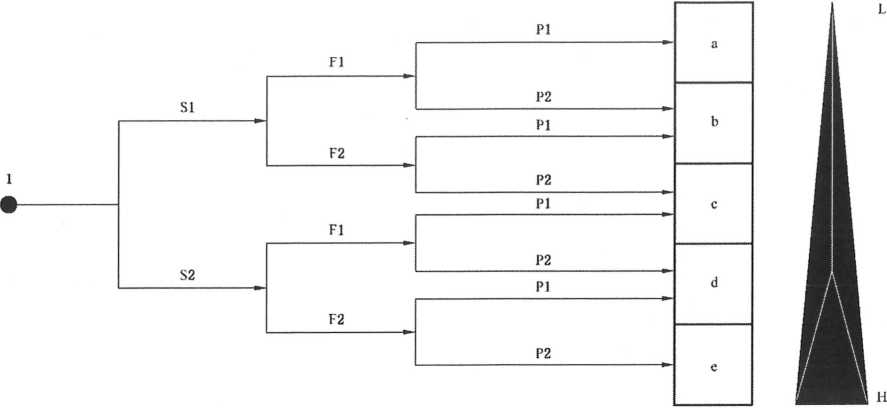

图A.1用于确定安全功能要求的PLr的风险图

图A.1给出了根据整台机器的风险评估确定安全相关PLr的指南。该风险评估方法基于 GB/T 15706（见图1及GB/T 35081）_O每个安全功能都宜考虑本图。

A.3重叠危险

使用本部分时,所有危险都作为一个特定危险或危险状况。为了量化风险，每个危险均可单独 评价。

如果存在显著的、总是同时发生的直接关联危险的组合，则在风险估计时宜将它们组合。

进行机器风险评估时宜考虑确定危险是否宜单独考虑或进行组合。

示例1： 一个连续焊接机器人会产生多种同时存在的危险状况，比如由运动造成的挤压以及由于焊接过程导致的灼 伤。这可作为一个直接关联危险的组合。

示例2：不同的机器人在一个机器人站内工作，每个机器人分别考虑。

示例3：作为风险评估的结果，对带有夹持设备的旋转台.每个夹持设备分别考虑可能就足够了。

附录B

（资料性附录） 模块法和安全相关模块图

B.1模块法

该简化方法需要SRP/CS面向块的逻辑表示。SRP/CS宜根据以下要求分为数量不多的模块：

—模块宜代表与执行安全功能相关的SRP/CS逻辑单元；

——执行安全功能的不同通道宜分为不同的模块一如果一个模块不再执行其功能，不宜影响经 由其他通道的模块执行的安全功能；

——每个通道可由一个或多个模块组成一一在指定架构中每个通道3个模块（输入、逻辑单元和输 出）并不是强制要求的数目，而只是每个通道内逻辑划分的简单示例；

—SRP/CS的每个硬件单元宜完全归属于一个模块，准许通过归属于该模块的硬件单元的

MTTFd,来计算该模块的MTTF_D（例如：通过失效模式和影响分析或部件计数法,见D.l）_o

一仅用于诊断（例如：测试设备）且在其发生危险失效时不影响不同通道中安全功能执行的那些 硬件单元，可以与不同通道中安全功能执行必需的硬件单元分开。

注:本部分中，"模块”并不对应于功能模块或可靠性模块。

• B.2安全相关的模块图

由模块法定义的模块可在安全相关的模块图中用图形方式表示SRP/CS的逻辑结构。对于这种 图形表示，下列内容可作为指南：

一在串联模块中，一个模块的失效导致整个通道的失效（例如：如果SRP/CS中一个通道中的一 个硬件单元发生危险失效，则整个通道也许就不再能执行安全功能）；

一在并联模块中，只有所有的通道发生危险失效才导致安全功能的丧失（例如：由几个通道执行 的安全功能只要至少有一个通道没有失效就可执行）；

——那些仅用于测试目的且发生危险失效时不影响不同通道安全功能执行的模块，可与不同通道 中的模块分离开。

示例见图B.I.

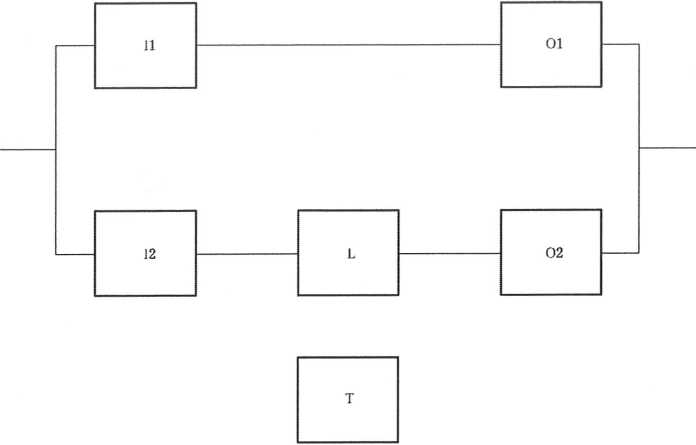

说明：

• 11, 12 --输入装置，例如：传感器；

L   ——-逻辑模块；

01,02 ——输岀装置，例如：主接触器；

T  ——测试装置。

11和Ol构成了第一个通道（串联）。

12、 L和02构成了第二个通道（串联）。两个通道以冗余方式执行安全功能（并联）。

T仅用于测试。

图B.1安全相关功能模块图示例

附录C

（资料性附录）

单个元件MTTF_D值的计算或评估

• C.1概述

本附录给出几种用于计算或评估单个元件MTTF_D值的方法：C.2中给出的方法建立在不同种类元 件的良好工程实践基础上;C.3中给出的方法适用于液压元件;C.4给出了根据B∣°（见C.4.1）计算气动 元件、机械元件和机电元件的MTTF_D的方法;C.5列出了电气元件的MTTF_D值。

C.2良好工程实践方法

如果满足以下准则，则可根据表C.1估计用于元件的MTTF_D值和Bim值：

a） 元件是根据GB/T 16855.2—2015中基本的和经验证的安全原则或相关的元件设计标准（见 表C.1）制造的（元件数据表中确认的）。

注：该信息可在元件制造商的数据表中找到。

b） 元件制造商为SRP/CS的设计者规定了适当的应用和操作条件。

C） SRP/CS的设计满足GB/T 16855.2—2015中针对元件实施和操作的基本的和经验证的安全 原则。

C.3液压元件

如果满足以下准则，则单个液压元件（例如：阀）的MTTF_D值可估计为150年：

a） 液压元件是根据GB/T 16855.2—2015中针对液压元件设计的表C.1和表C.2中基本的和经 验证的安全原则制造的（元件数据表中确认的）。

注：该信息可在元件制造商的数据表中找到。

b） 液压元件制造商为SRP/CS的设计者规定了适当的应用和操作条件。SRP/CS的设计者宜提 供其职责相关的信息，以证明其针对液压元件的实施和操作符合GB/T 16855.2-2015,表C.1 和表C.2中的基本的和经验证的安全原则。

如果满足C.4的要求，则单个液压元件（例如：阀）的MTTF_D值可以估计为150年。如果全年的平 均操作次数（S_lJ）低于1 000 OOo次，则见表C.1,其MTTF_D值可以被估计得更高。

如果不能达到a）或b）的要求,制造商需给出单个液压元件的MTTFD值。如果制造商能提供数据,则 针对气动、机械、机电以及液压元件的MTTFd,可釆用8皿的概念,而无需采用上述固定的MTTFD值。

表C.1元件MTTF_D或B"n的相关标准

表C.1 （续）

C.4气动、机械和机电元件的MTTF_I）

C.4.1概述

对于气动、机械和机电元件（气动阀、继电器、接触器、位置开关、位置开关的凸轮等），可能难以计算 出本部分所要求的、以年来表示的平均危险失效间隔时间（元件的MTTF_D）_O多数时候，这类元件的制 造商只给出直至10%的元件发生危险失效时的平均周期数（B_IO_D）_O本章给出了通过制造商给出的与 操作次数密切相关的或T（寿命）来计算元件MTTF_D的方法。

假如满足以下所有准则，则可根据C.4.2估计单个气动、机电或机械元件的MTTF_D值：

a） 元件是根据GB/T 16855.2—2015中表A.1、表B.1或表D.1的基本的和经验证的原则设计及 制造的。

注：该信息可在元件制造商的数据表中找到.

b） 用于类别1、类别2、类别3或类别4的元件是根据GB/T 16855.2—2015中表A.2、表B.2或 表D.2的基本的和经验证的原则设计及制造的。

注：该信息可在元件制造商的数据表中找到。

C）元件制造商为SRP/CS的设计者规定了适当的应用和工作条件。SRP/CS的设计者宜提供其 职责相关的信息,该信息用于证明其釆用的元件符合GB/T 16855.2—2015中表B.1或表D.1 中基本安全原则。对于类别1、类别2、类别3或类别4,还需告知使用者其有责任使实施和操 作的元件满足GB/T 16855.2—2015中表B.2或表D.2经验证的安全原则。

C.4.2根据Bs计算元件的MTTFD

元件制造商宜根据相应的产品测试方法标准（例如:GB/T 14048.5 ,GB/T 21711和ISO 19973等） 来确定10%的元件发生危险失效时的平均周期数（B_IO_D）^2, o需规定元件的危险失效模式，例如：在终端 阻塞或切换时间改变。如果不是所有的元件都在测试过程中发生危险失效（例如：被测试的7个元件只 有5个元件发生危险失效），则宜对没有发生危险失效的元件进行分析。

通过B睥和年平均操作次数LP ,可计算出元件的MTTF_D :

式中：

d_ς,_v Xh_otl × 3 600 s/h

MoP =.........    （ C.2 ）

I CyCIe

元件应用时做以下的假设：

h_op —平均工作时间，单位为小时每天（h∕d）;

d_op ——平均工作时间，单位为天每年（d/年）；

t_cycle——元件两个相继周期起始点（例如：阀的切换）之间的平均操作时间,单位为秒每周期（s∕周期）； 元件的工作时间限制在Tg内，10%元件发生危险失效的平均时间为：

注：公式的解释见C.4.2。

通过使用年平均操作次数n_op,10%的元件发生危险失效时的平均周期数B脆可转变为10%的元

件发生危险失效时的平均时间T₁OD =

2）如果没有给岀B_H）的危险分数（例如，由制造商给出），则可使用B_H,的50%,因此推荐采用B_IoD = 2B_10o

在本部分中，可靠性计算方法假定元件的失效为时间的指数分布:F(Z) = I-exp(-λdz)₀对于气 动和机电元件,更有可能是威布尔分布。但如果元件的工作时间被限制在10%的元件发生危险失效的 平均时间内(T_10d),则可把该工作时间内的恒定危险失效率。D)可估计为：

〜0.1   0.1 X»_OP

扁 2 — = —P...    .................................( C.5 )

丄 IoD ɔ IOD

式(C.5)考虑了在与Bi。】周期］相对应的TK_ID［年］后有10%的元件在假设的应用中失效的恒定失 效率。准确的说：

F(TIoD) = I- exp(-AdTiod) = 10% ,即：义D =-'籍°：° =0^5..36 R ......( c.6 )

1 IOD          丿 IoD 1 IOD

对于指数分布，由于MTTF_D = 1/A_d ,代入后得：

注：公式中的所有变量是以数值与测量单位乘积表示的物理量。正确使用式(C.5),(C.6)及MTTF_D = l∕λ_D等公式 需要按照1年等于8 76Oh将单位“年”转换为单位“小时”。

C.4.3 示例

对于气动阀,制造商确定以6 X IO⁷个周期的平均值作为B_JoDo该阀在一年中工作220 d,每天两 班。该阀两次相继切换的起始点之间的平均时间估为5 s。这就产生了以下的值：

----<√_op = 220 d/年；

-----h _OP —16 h/d S

----1 CydC =5 s/周期；

---BIOD⁼=6× IO⁷个周期。

把这些值代入下列方程式进行计算：

220 X 16 X 3 600 _{O rn XZ Dttn}                       ,八。、

5

Tiod=         =23.7 年          ........................(C.9 )

z,ɔɔ XII)

23 7年

MTTF_D = - _O ɪɪ =237 年        ........................(C.10 )

根据表4可给出该元件的MTTF_D为“高”。对于该阀，上述假设在23.7年的限定操作时间内有效。

C.5电气元件的MTTF_D数据

C.5.1概述

表C.2〜表C.7给出了电子元件MTTF_D的某些典型平均值。这些数据来源于SN 29500系列数据 库。所有数据均为普通类型。各种不同的数据库(见参考文献列出的非穷举清单)可用于表示各种不同 的电子元件的MTTF_D值。如果SRP/CS的设计者具有所用元件的可靠的专用数据，则强烈推荐釆用 专用数据。

表C.2〜表C.7中给出的值对于温度为40 °C时的电流和电压的额定载荷有效。

在这些表的MTTF栏中，来源于SN 29500的值用于通用元件所有可能的失效模式，这些失效模式 并不一定造成危险失效。在MTTF_D栏中，典型的假设是：并不是所有的失效模式都会导致危险失效。 这主要取决于实际应用。准确确定元件“典型”MTTFD值的方法是进行失效模式及影响分析（FMEA） _O 某些元件，例如用作开关的晶体管，可能会遇到短路或断路而失效。这两种失效模式中只有一种可能是 危险的；因此，在“备注'‘栏中假设危险失效的概率只有50%,这就意味着元件的MTTF_D是给出的 MTTF值的两倍。

C.5.2半导体

见表C.2和表C.3_o

表C.2晶体管（用作开关）

表C.3二极管、功率半导体和集成电路
