GB 4053.3—2009

代替 GB 4053. 3—1993,GB 4053.4—1983

固定式钢梯及平台安全要求

第3部分：工业防护栏杆及钢平台

Safety requirements for fixed Steel IadderS and PlatfOrnl— Part 3: IndUStriaI guardrails and SteeI platform

:珥中华人民共和国国家质量监督检验检疫总局彩布 〈邮时，中国国家标准化管理委员会发布

-I-£,

刖

本部分除第3章外为强制性。

GB 4053«固定式钢梯及平台安全要求》分为以下几个部分：

——GB 4053.1 钢直梯；

---GB 4053. 2 钢斜梯；

GB 4053. 3工业防护栏杆及钢平台。

本部分为GB 4053«固定式钢梯及平台安全要求》的第3部分。

本部分是对GB 4053.3—1993«固定式工业防护栏杆安全技术条件》和GB 4053.4—1983«固定式 工业钢平台》的修订,修订后两个部分合并为一个标准。

本部分与GB 4053. 3—1993相比主要变化如下:

增加了防护栏杆设置的高度要求和条件;

修改了对材料的要求；

修改了扶手设计载荷的规定；

增加了中间栏杆和立柱的载荷要求； 修改了防锈及防腐蚀的要求;

修改了防护栏杆推荐高度及最低高度的规定;

增加了扶手结构、非圆截面扶手尺寸及扶手周围空间的要求;

修改了中间栏杆与上下方构件间距的规定；

——增加了立柱安装的要求；

修改踢脚板结构的要求，增加了踢脚板高度的规定。

本部分与GB 4053. 4 1983相比主要变化如下：

修改了对材料的要求；

——修改了平台设计载荷的规定;

修改了防锈及防腐蚀的要求;

修改了平台宽度的规定;

修改了平台行进方向长度的规定;

——修改了平台上方空间高度的要求；

-——增加了通行平台倾角的规定。

本部分由国家安全生产监督管理总局提出。

本部分由全国安全生产标准化技术委员会归口。

本部分负责起草单位：吉林省安全科学技术研究院、长春工业大学、长春工程学院。

本部分主要起草人：肖建民、曲生、郑凡颖、孙伟、韩连英。

本部分所代替标准的历次版本发布情况为：

GB 4053. 3 1983,GB 4053. 3 1993；

——GB 4053. 4—1983_o

固定式钢梯及平台安全要求 第3部分：工业防护栏杆及钢平台

1范围

本部分规定了固定式工业防护学时呼■台削设Z 本部分适用于工业企业内工J湯漏¹使用的防护栏杆及钢¹

4053的本部分的引用而成为本部

2规范性引用文件

3术语和定义

O

下列术语万

订版竺

3.3

3.4

文件嚥最 \ ¾

3.5

踢脚板（档板）toe board （toe plate, kick PIate）

沿平台、通道或其他敞开边缘垂直设置,用来防止物体坠落（或人员滑出）的防护栏杆构件.

3.6

平台 Platforln

在周围区域平面以上有可供人员工作或站立的平面结构。

3.7

固定式工业钢平台  fixed industrial Steel platform

永久性安装在建筑物或设备上供人员工作、休息或通行的钢制平台_C）

3.7. 1

装有要求的防护装置,供人员进行工作活动的平台。

• 3.7.2

  梯间平台（中间平台，休息平台）




  Ianding (intermediate PlatfOrnl,rest platform)




相邻梯段间供人员休息或改变行进方向的平台。

• 3.7.3

通行平台（通道） WaIking PIatfOrm（WalkWay,runWay） 供人员由-个区域到另一个区域行走的平台。

4 一般要求

• 4. 1防护要求 4- 1. 1距下方相邻地板或地面1.2 m及以上的平台、通道或工作面的所有敞开边缘应设置防护栏杆。

• 4. 1.2在平台、通道或工作面上可能使用工具、机器部件或物品场合，应在所有敞开边缘设置带踢脚板

的防护栏杆。

• 4. 1.3在酸洗或电镀、脱脂等危险设备上方或附近的平台、通道或工作面的敞开边缘，均应设置带踢脚

板的防护栏杆。

• 4. 1.4当平台设有满足踢脚板功能及强度要求的其他结构边沿时，防护栏杆可不设踢脚板。

4.2材料

防护栏杆及钢平台采用钢材的力学性能应不低于Q235-B,并具有碳含量合格保证。

单位为毫米

9                      1

1   扶手（顶部栏杆）；

• 2— —中间栏杆；

• 3— —立柱；

• 4— —踢脚板；

H -—栏杆高度。

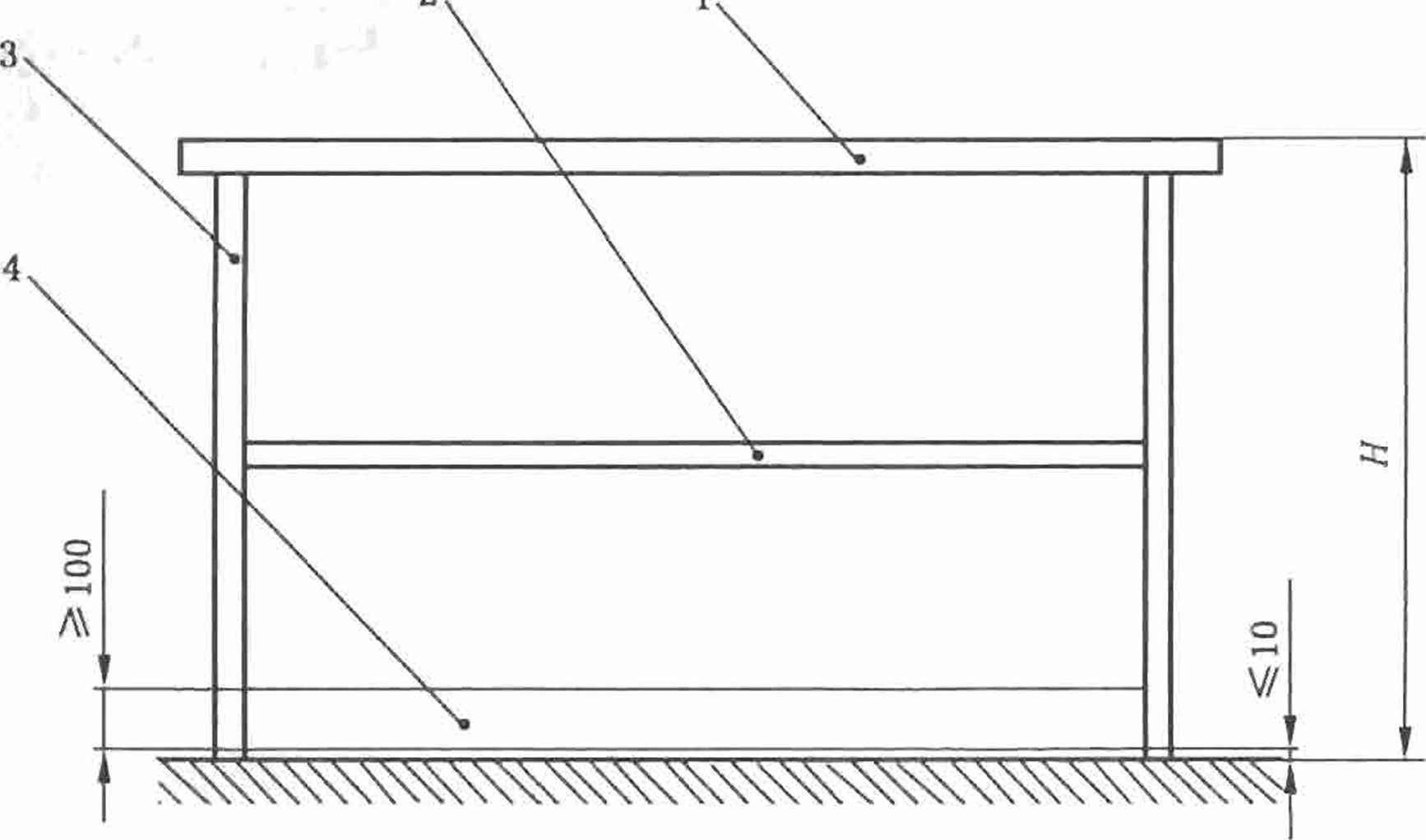

1防护栏杆示意

4.3防护栏杆设计载荷

• 4.3. 1防护栏杆安装后顶部栏杆应能承受水平方向和垂直向下方向不小于890 N集中载荷和不

  ≡i




小于700 N/m均布载荷。在相邻立柱间的最大挠曲变形应不大于跨度的1/25O_O水平和垂直载荷以及

集中和均布载荷均不叠加。

4-3.2 中间栏杆应能承受在中点圆周上施加的不小于700 N水平集中载荷，最大挠曲变形

不大于75 mm_o

• 4. 3. 3端部或末端立柱应能承受在立柱顶部施加的任何方向上890 N的集中载荷。

4.4钢平台设计载荷

• 4.4. 1

  钢平台的设计载荷应按实际使用要求确定，并应不小于本部分规定的值。

  整个平台区域内应能承受不小于3 kN∕m²均匀分布活载荷。

  在平台区域内中心距为1 000 mm,边长300 mm正方形上应能承受不小于1 kN集中载荷。

  平台地板在设计载荷下的挠曲变形应不大于IO mm或跨度的1/200,两者取小值。




4.4.2

• 4. 4. 3

• 4.4.4 4.5制造安装

• 4. 5. 1防护栏杆及钢平台应釆用焊接连接,焊接要求应符合GB 50205的规定。

当不便焊接时，可用螺栓连接，但应保证设计的结构强度。安装后的防护栏杆及钢平台不应有歪 斜、扭曲、变形及其他缺陷。

4.5.2防护栏杆制造安装工艺应确保所有构件及其连接部分表面光滑，无锐边、尖角、毛刺或其他可能 对人员造成伤害或妨碍其通过的外部缺陷。

4.5.3钢平台和通道不应仅靠自重安装固定。当采用仅靠拉力的固定件时，其工作载荷系数应不 小于1.5_o设计时应考虑腐蚀和疲劳应力对固定件寿命的影响。

4.5.4安装后的平台钢梁应平直,铺板应平整，不应有歪斜、翘曲、变形及其他缺陷。

4.6防锈及防腐蚀

• 4.6. 1防护栏杆及钢平台的设计应使其积存水和湿气最小，以减少锈蚀和腐蚀。

• 4.6. 2根据防护栏杆及钢平台使用场合及环境条件,应对其进行合适的防锈及防腐涂装。

4. 6. 3

涂装。

5防护栏杆结构要求

• 5. 1结构形式

• 5. 1. 1防护栏杆应釆用包括扶手（顶部栏杆）、中间栏杆和立柱的结构形式或采用其他等效的结构。

• 5. 1.2 防护栏杆各构件的布置应确保中间栏杆（横杆）与上下构件间形成的空隙间距不大于500 mm 构件设置方式应阻止攀爬。

  i¥i




5.2栏杆高度

• 5.2. 1当平台、通道及作业场所距基准面高度小于2 m时，防护栏杆高度应不低于90。mπI_a

5.2.2在距基准面高度大于等于2 m并小于20 m的平台、通道及作业场所的防护栏杆高度应 不低于1 050 mm_o

• 5.2. 3在距基准面高度不小于20 m的平台、通道及作业场所的防护栏杆高度应不低于1 200 mm_o

• 5. 3 扶手

  • 5.3. 1扶手的设计应允许手能连续滑动。扶手末端应以曲折端结束，可转向支撑墙，或转向中间栏杆, 或转向立柱，或布置成避免扶手末端突出结构。

5.3.2扶手宜釆用钢管，外径应不小于30 mm,不大于50 Inm_O采用非圆形截面的扶手，截面外接I 直径应不大于57 mm,圆角半径不小于3 mm_O

• 5. 3.3扶手后应有不小于75 mm的净空间，以便于手握。

5.4中间栏杆

• 5. 4. 1在扶手和踢脚板之间，应至少设置一道中间栏杆。

• 5. 4. 2 中间栏杆宜采用不小于25 mmX4 mm扁钢或直径16 mm的圆钢。中间栏杆与上、下方构件的 空隙间距应不大于500 mm_α

  5.5 立柱

  • 5.5. 1

  不大于

  5.5.2

  5.5.3




  防护栏杆端部应设置立柱或确保与建筑物或其他固定结构牢固连接，立柱间距应

  1 OOO mm_o

  立柱不应在踢脚板上安装，除非踢脚板为承载的构件。

  立柱宜采用不小于50 mm× 50 mm× 4 mm角钢或外径30 mm~50 mm钢管。




  600CX1—OOCOLO0寸 S




  5.6踢脚板

  • 5.6. 1踢脚板顶部在平台地面之上高度应不小于IOO mm,其底部距地面应不大于10 mm。踢脚板宜 采用不小于IOO mm×2 mm的钢板制造。

  5.6.2在室内的平台、通道或地面，如果没有排水或排除有害液体要求，踢脚板下端可不留空隙。




  6钢平台结构要求




  6. 1平台尺寸

  6. 1. 1工作平台的尺寸应根据预定的使用要求及功能确定，但应不小于通行平台和梯间平台（休息平 台）的最小尺寸。

  6. 1.2 通行平台的无障碍宽度应不小于750 mm,单人偶尔通行的平台宽度可适当减小，但应 不小于450 mm_α

  6. 1.3梯间平台（休息平台）的宽度应不小于梯子的宽度，且对直梯应不小于700 mm,斜梯应不 小于760 mm,两者取较大值。梯间平台（休息平台）在行进方向的长度应不小于梯子的宽度，且对直梯 应不小于700 mm,斜梯应不小于850 mm,两者取较大值。

  6.2上方空间

  6.2. 1平台地面到上方障碍物的垂直距离应不小于2 OOO mm_O

  6.2.2对于仅限单人偶尔使用的平台，上方障碍物的垂直距离可适当减少，但应不小于1 900 mm_O

  6.3支撑结构

  平台应安装在牢固可靠的支撑结构上,并与其刚性连接;梯间平台（休息平台）不应悬挂在梯段上。

  6.4平台地板

  6.4. 1平台地板宜采用不小于4 mm厚的花纹钢板或经防滑处理的钢板铺装，相邻钢板不应搭接。相 邻钢板上表面的高度差应不大于4 mm。

  6.4.2工作平台和梯间平台（休息平台）的地板应水平设置。通行平台地板与水平面的倾角应不 大于10°,倾斜的地板应釆取防滑措施。




  !=
