GB/T 17889.6—2019
LadderS—Part 6 : MObiIe IadderS With PlatfOrm
2019-06-04 发布
2020-01-01 实施
4.】 一般要求 ........................................*....................................*
5.3 支撑腿 **********************....................................................********
10
试验方法
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
6.10
6.11
6.12
6.13
6.14
6.15
6.16
一般要求.........................................................................................................
踏棍/踏板扭转试验..........................................................................................
踏棍,踏板垂直载荷试验....................................................................................
平台及整梯试验.............................................*..................................................
弯曲试验.................................................................................................................
侧面扶手试验.................................................................................................
稳定性试验......................................................................................................
刚度试验.........................................................................................................
装有弹簧脚轮的梯子的试验.................................................................................
平台翘起试验 ....................................* *.....................................................
张开限制装置的试验.......................................................................................
挂钩的试验
♦ ♦♦♦ 9 « 9 ■・・♦♦♦・♦♦♦♦♦♦・♦,■■ ♦♦♦ * * * ♦♦♦ - ♦♦♦
悌框底端试验.......
悌脚拉拔试验.......
塑料梯子的试验方法
标识耐久性试验…•
10
10
10
II
12
13
13
14
15
16
16
16
16
16
GB/T 17889«梯子》由以下6个部分组成：
第1部分;术语、型式和功能尺寸；
第2部分:要求、试验和标志；
——第3部分:使用说明书：
^第1部分:带有单个或多个校链的梯子;
——第5部分:伸缩梯；
第6部分:可移动式平台梯。
本部分是GB/T 17889的第6部分。
本部分按照GB/T Ll-2009给出的规则起草。
本部分由全国机械安全标准化技术委员会(SAC/TC 208)提岀并归口。
本部分起草单位:天津市金锚集团有限责任公司、佛山市顺德区万怡家居用品有限公司、合肥翔瑞 车库|'|动化设备冇限公司、上海瑞居金属制品冇限公司、厦门扬迈电器有限公司、浙江奥鹏工贸冇限公 司、福建省闽旋科技股份有限公司、南京林业大学、永康市伟格工贸有限公司、沈阳永攀金属制品有限公 司、宁波兴富工具有限公司、广州创乾梯具有限公司、东莞瑞景电器科技有限公司、中机生产力促进中 心、南安市屮机标准化研究院有限公询、陕西泽秦实业有限公询、.厦门万明电子有限公词、南安市质量计 量检测所、义乌市国军模貝厂、西安立贝安智能科技有限公司。
本部分主要起草人：李杰、何明利、董杰、蔡宝荣、陈妙仁、李玲、程红兵、居荣华、徐风格、陈明珍、 陶钧甫、程云、林金理、付卉青、黄艳玲、黄景明、朱斌、杨毅、王胜江、蔡蔷、董凯菠、熊裕平、贾术绪、 刘治永、宋小宁、颜陆军、黄东升、舒颖、徐浩智、张晓飞。
GB/T 17889的本部分规定了可移动式平台梯的术语、要求、尺寸要求和试验方法、标识和使用说 明书。
本部分适用于工作平台最大高度不超过5 m、最大面积不超过1 m2、最大载重不超过150 kg（包含 使用者休重，以及携带工具、设备及材料的总重量），并且只限于每次一人使用的町移动式平台梯。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 17889.1—2012梯于 第1部分：术语、型式和功能尺寸
GB/T 17889.2 2012 梯子 第2部分：要求、试验和标志
GB/T 17889.3—2012梯于 第3部分：使用说明书
3术语和定义
GB/T 17889.1—2012界定的以及下列术语和定义适用于本文件◎
3.1
护栏 guard rail
安装在可移动式平台梯平台上，起到防坠落作用的可抓握构件。
注*见图1 O
3.2
横杆 middle rail
位于平台与护栏顶部构件之间的护栏构件O
注：见图IO
3.3
平台门 gate to PhttfOrm
从攀爬腿一侧进入平台时，起到防止坠落作用H至少有一个水平构件的可抓握刚性或柔性构件。
注：见图IO
3.4
踢脚板 Se board
固定在平台或防护栏上的侧而防护构件。
注：见图L
3.5
侧面扶手 Side handrail
平行于攀爬腿，用于上下梯时握紧以增加身休平衡的构件。
注：见图Io
3.6
脚轮 WhCCl
便于可移动式平台梯移动的装置。
注1：脚轮可以：
——仅用于移动用途,
——既用于移动用途也作为承载构件；
——有制动装置。
注2：见图L
3.7
配重物 ballast
可移动式平台梯上用于增加梯子稳定性防止倾倒的固态物体.
注：见图Io
3.8
稳定装置 StabiliZer
增加可移动式平台梯稳定性的装置。
注1；根据稳定性试验和使用环境，可选择不同的稳定装置。
注2：见图IO

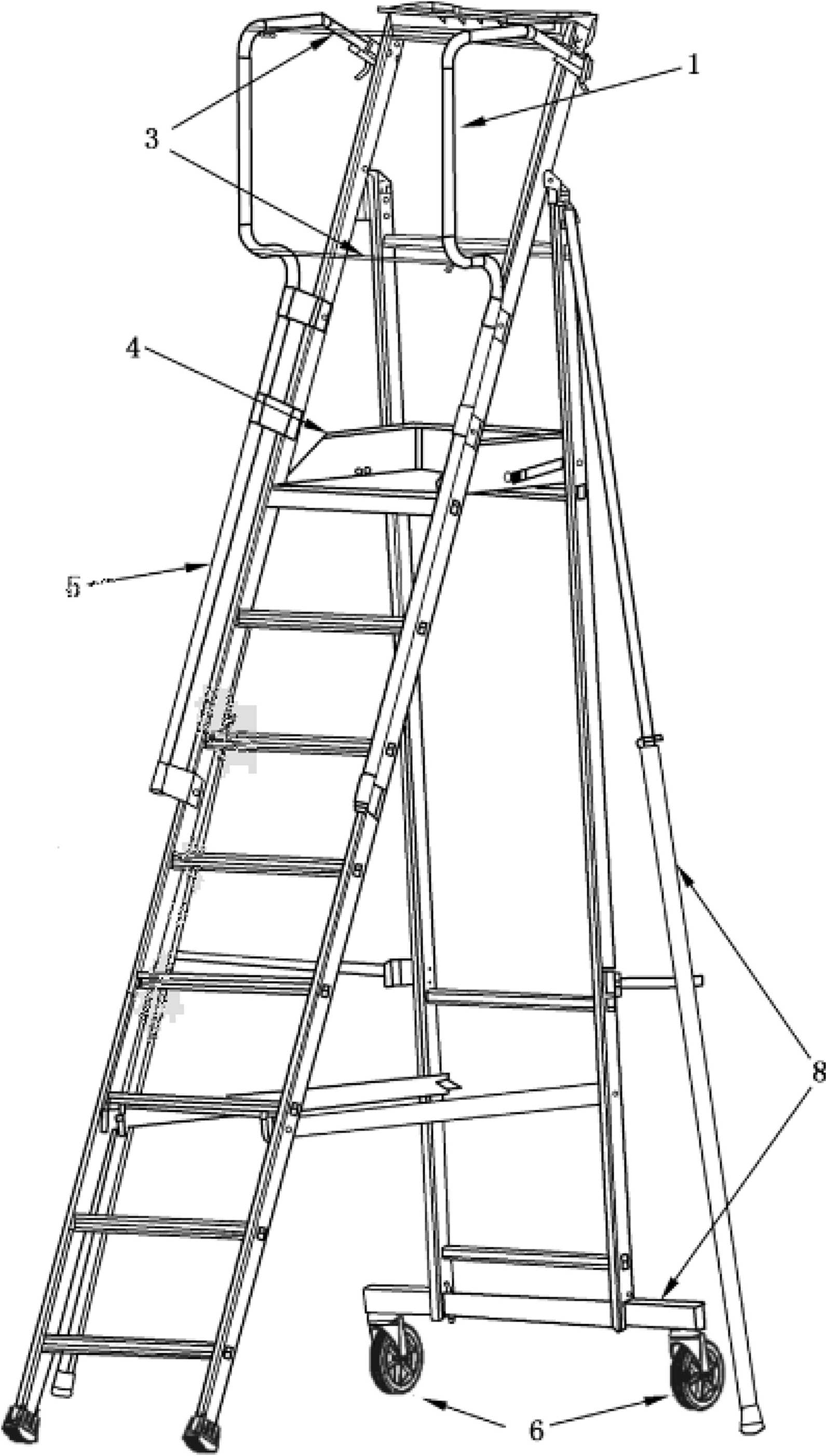

a）不带配重物的可移动式平台梯示意

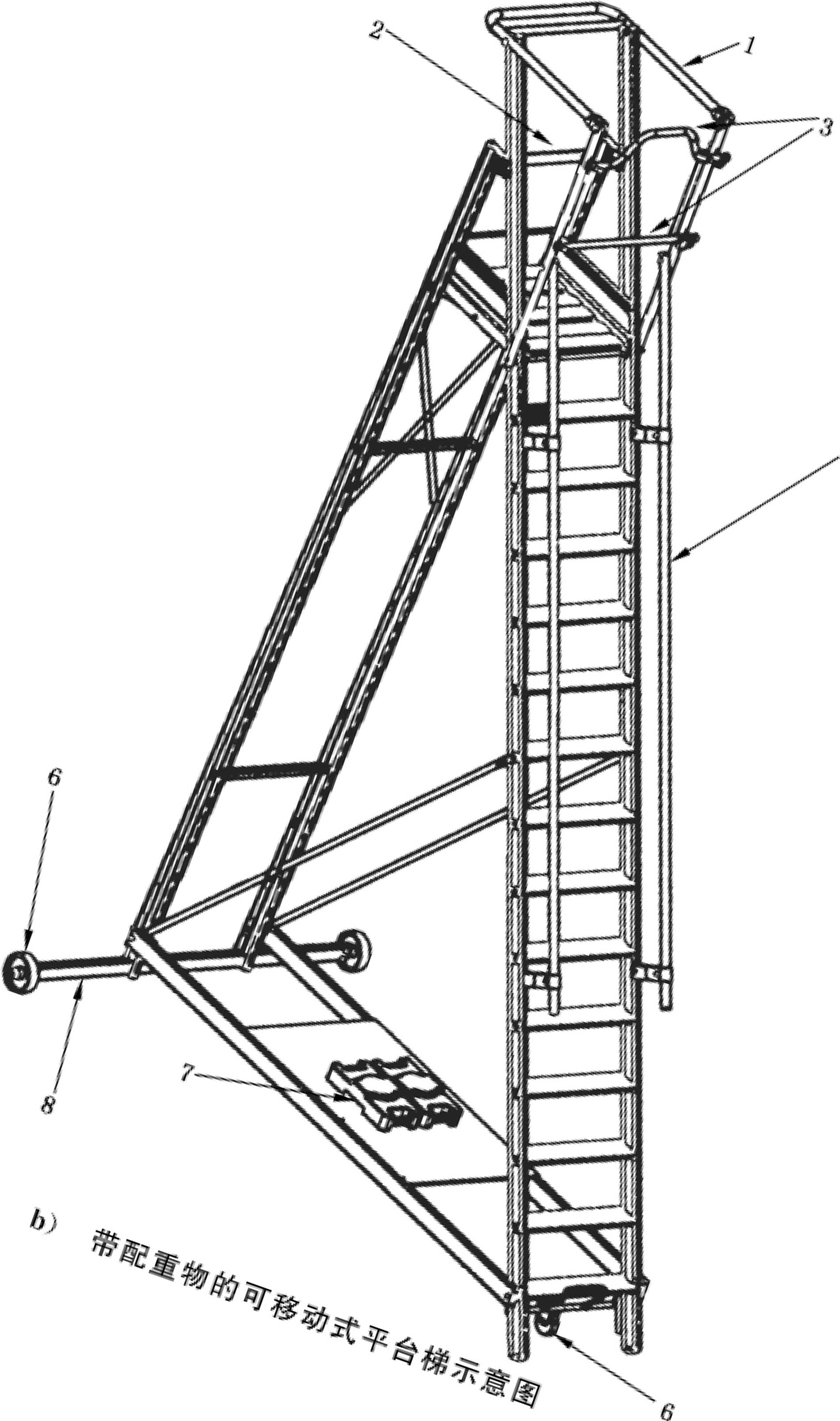

图1可移动式平台梯示意图
9
T
3
Oo
4 总贝IJ
4.1 一般要求
可移动式平台梯的设计应避免产品意外滑动或使用者滑到.
标识应清晰耐久,且标识的耐久性应根据G13,/T 17889.2—2012中的第6章进行验证。
梯子的设计应确保其在使用说明书规定的使用状态下使用时，踏棍/踏板和平台保持水平。
金属或塑料材质的踏根、踏板和平台的表面应进行防滑处理，如增加条纹。如果通过覆盖物防滑, 覆盖物应与踏板或踏棍牢固黏合。
4.2表面处理
表面处理应满足GB/T 17889.2—2012的4Λo
木制件的涂层应透明、透气。对于胶台板制成的平台构件,其涂层也应透气,但可以不透明。
4.3原材料
4.3.1 一般要求
除非有其他规定，材料应满足GB/T 17889.2—2012的4.2的要求。
4.3.2 木质
木制平台应经久耐用，且室内、室外均可使用。
4.4稳定性
如果不能满足稳定性测试要求，则应加装稳定装置和/或配重物.此时，应在梯子显著位置给出明 确的使用说明，并且可在稳定装置和/或配重物上重复给出，
5 尺寸要求
5.1概述
可移动式平台梯的主要功能尺寸及攀爬腿主要尺寸如图2和图3所示.
说HJh
Q .
IX
I 5
一级踏棍/踏板之间的距离;
——倾角;
一底端与最下
一踏根√踏板冋距；
__平台宽度；
--内侧宽度； .
.一至平台上賛的薑义见（池"889.1-2。12的第3章’

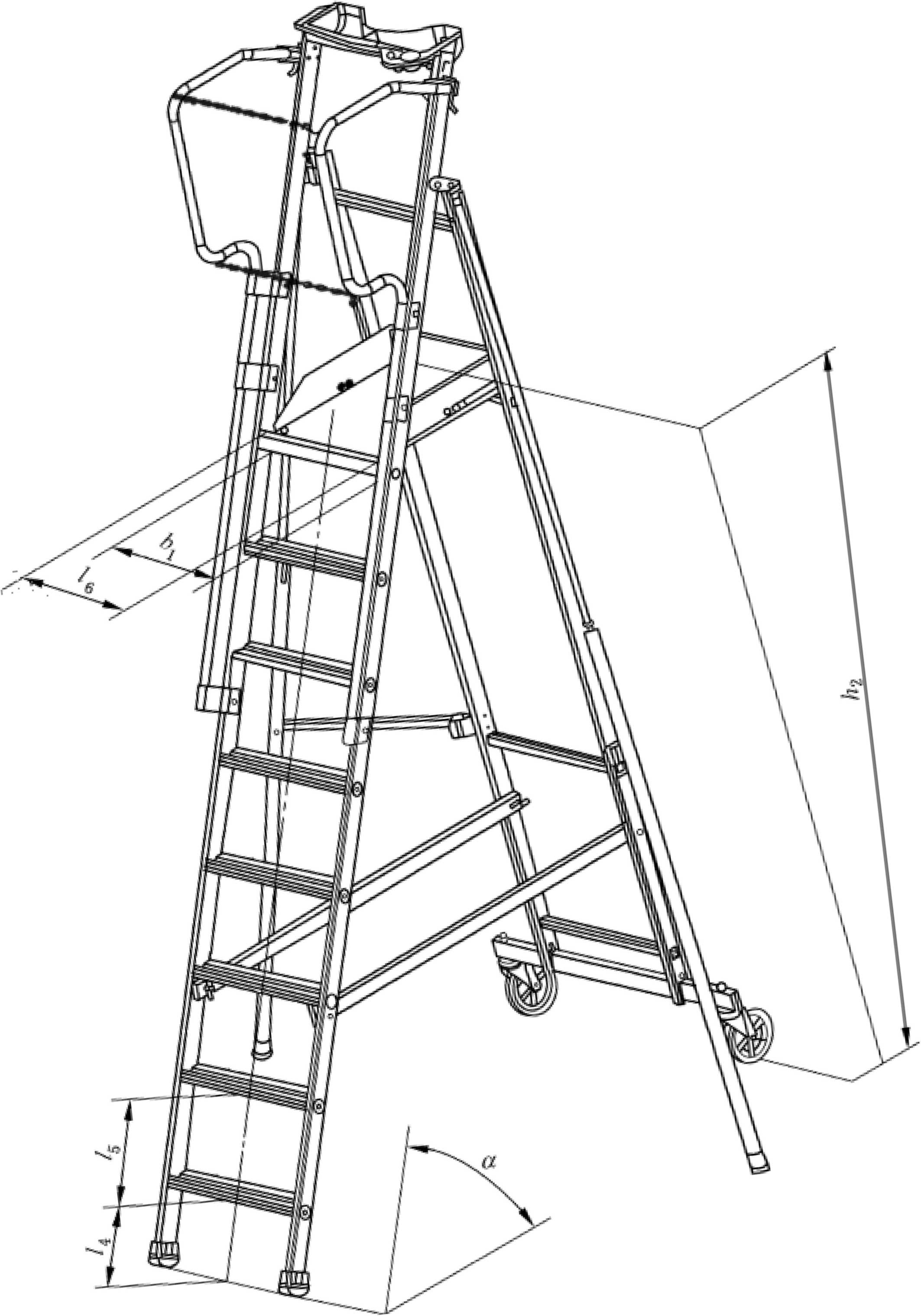

”图2可移动式平台梯的主要功能尺寸
b]---
/1 2
注：“、
说明：
Q ---倾角J
∕4.v——地面与第一级踏棍U踏板上表面之间的垂直距离；
Z5.V——踏棍/踏板之间的垂直距离,
g ——踏棍/踏板深度&
心——相邻踏棍，"踏板之间的水平间隙O

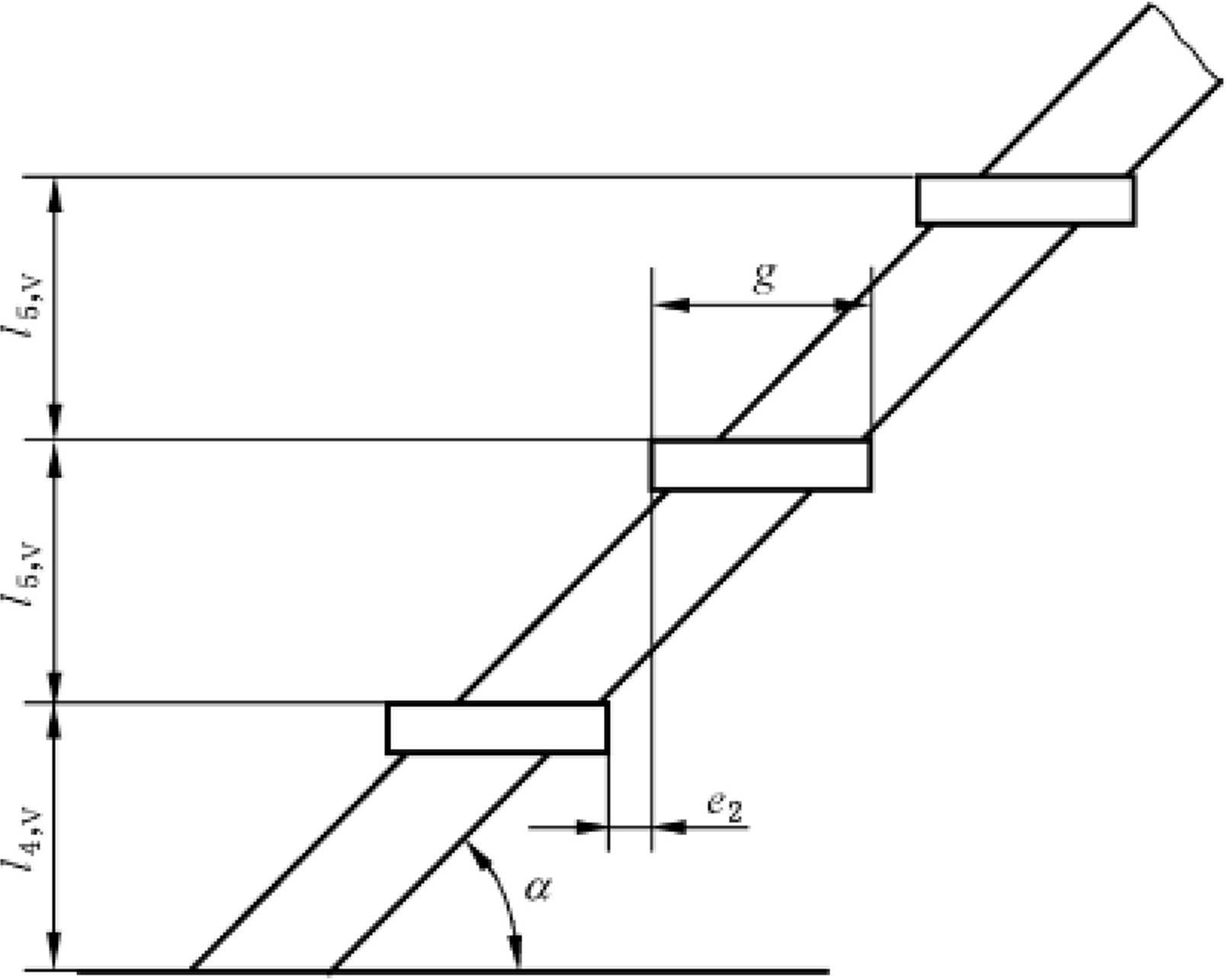

图3攀爬腿主要尺寸
5.2攀爬腿 5.2」倾角为60o≤<z≤75o的攀爬腿
60o≤α≤75o的攀爬腿的尺寸要求见表1。
表1倾角为60o≤α≤75o的攀爬腿的尺寸要求
単位为毫米
|
极限 |
厶1 |
h 2 |
S |
IA | |
|
最小值 |
400 |
■ ■ |
20 |
0.5XZS |
230 |
|
最大值 |
5 OOO |
/ 5 + 13 |
300 |
使用此类梯子时，应面向梯子上下梯子L 还可安装扶手.
5.2.2倾角为45°MaV60°的攀爬腿
倾角为45o≤α<60o的攀爬腿的尺寸要求见表2Q
单位为毫米
表2倾角为45o≤α<60o的攀爬腿的尺寸要求
|
极限 |
b` |
h 2 |
g |
，L * |
L 5, V | |
|
最小值 |
400 |
80 |
150 |
200 | ||
|
最大值 |
5 OoO |
50 |
Z5.v÷4O |
250 |
使用此类梯了时，可背向梯了上下梯了 Q
5.3支撑腿
平台在水平地面上的投影不应超出梯子与地面的接触区域。但由于脚轮旋转或平台梯的其他设订 因素而产生偏心时，平台在水平地面上的投影超出梯子与地面接触区域的距离应不大于IOO mm。
5.4平台和踢脚板
平台应牢固固定到梯子上。除了攀爬的一侧，在其他侧而都应安装踢脚板。
平台尺寸（见图4）应在40（） mm~l OOO mm之间（见表3） o
踢脚板上沿应至少高出平台50 mm.除非在进入或离开平台时踢脚板可以拆卸，否则在进入侧不 准许安装踢脚板n
JbI
说明:
“——踢脚板高度；
b——踢脚板斜边在其底边的投影:
h——平台宽度；
Z7——平台深度“
图4平台和踢脚板的尺寸
表3 平台和踢脚板的尺寸 单位为毫米
|
极限 |
a |
___ |
I G ___ |
h |
|
最小值 |
50 |
400 _ |
40() ___ |
0 |
|
最大值 |
1 000 |
1 000 |
≤<√ |
5.5 工作区
工作区如图5所示，其尺寸要求见表4.
说明:
护栏顶部与平台上表面之间的距离；
护栏与平台门之间的净距3
护栏之间的净距；
平台和护栏之间的净空。
工作区
表4工作区的尺寸要求 単位为毫米
|
极限 |
W |
W |
N |
厂 |
|
最小值 |
950 |
400 |
400 |
, , |
|
最大值 |
1 IC)O |
^ |
80 |
应在6.4规足的试验期间测量表4中的尺寸。
5.6脚轮
所有脚轮都应安装脚轮制动装置以便在使用吋制动’
5.7护栏与横杆
从平台到护栏顶部的高度3应满足950 mm≤w≤l 100 mm（见表5）.直径470 mm的球体应不 能从护栏的任何空隙通过（见图6）。
说明，
W——护栏顶部与平台上表面之间的距离;
-r——护栏与平台门之间的净距$
d——球体直径“
6侧面防护
表5护栏的尺寸要求 单位为毫米
|
极限 | |
|
最小值 |
950 |
|
最大值 |
1 IOe) |
5.8平台门
在平台梯的攀爬侧，应安装刚性或柔性的门，如挂链、绳子等，旦直径470 mm的球体应不能从门的 任何空隙通过。
5.9侧面扶手
当攀爬腿倾角为45°≤α<60c'^h应安装侧面扶手，见图7o
单位为臺米
说明：
倾角;
M——垂直于攀爬腿的直线距离.

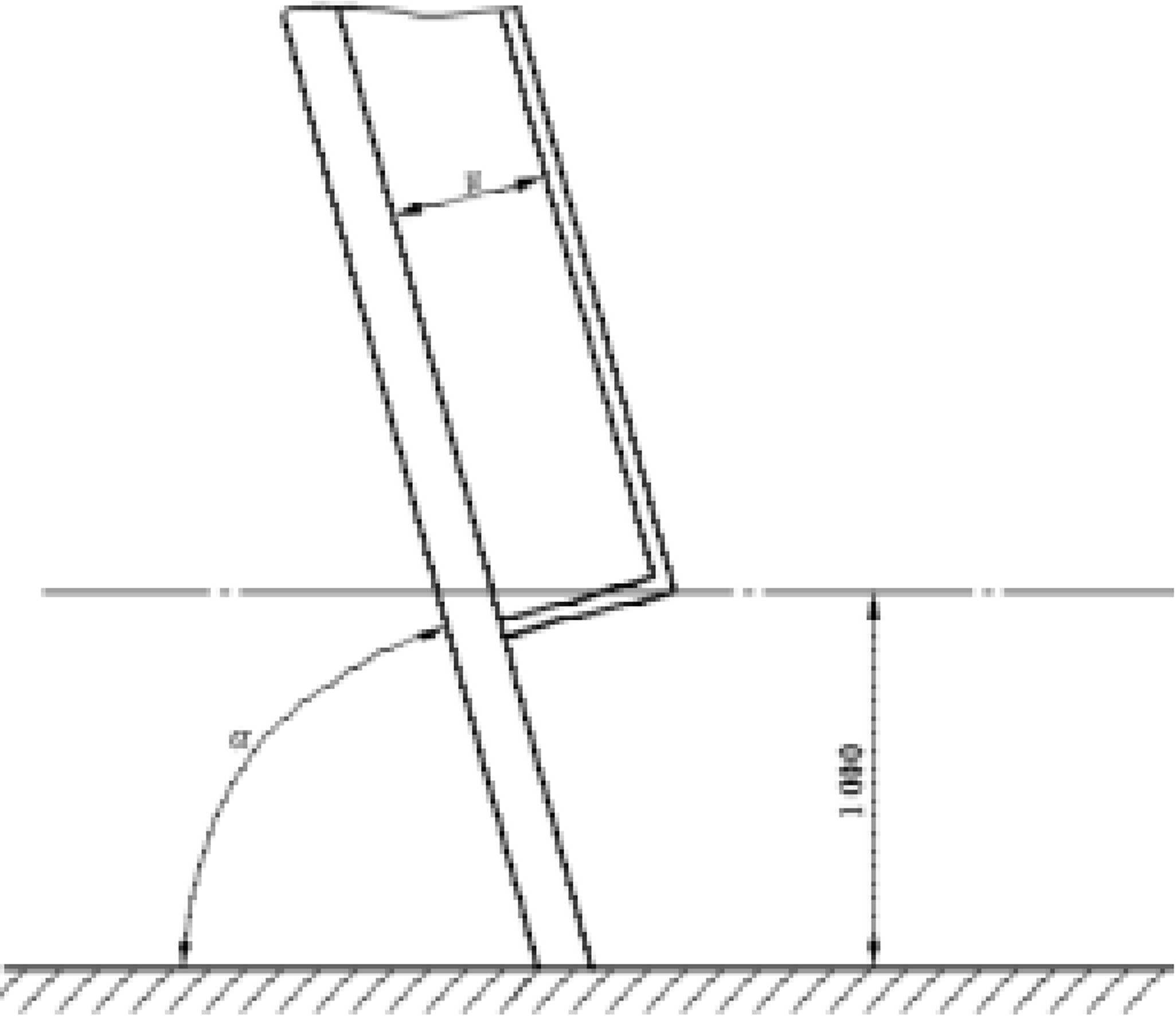

图7侧面扶手在梯框上的安装位置
表6给出了侧面扶手设计尺寸的允许范围。
表6侧面扶手设计尺寸的允许范
|
a |
U |
|
45° |
625 mmZEIO mm |
|
50° |
500 mm±10 mm |
|
55° |
375 mm士 IO mm |
|
6()° |
25() mm士 IO mm |
6试验方法
6.1 一般要求
所有的试验都应在可移动式平台梯及其构件上最不利的位置进行。
6.2踏棍/踏板扭转试验
应按GB/T 17889.2—2012的5,7进行试验。
6.3踏棍/踏板垂直载荷试验
应按GB/T 17889.2—2012的5,6进行试验.
6.4平台及整梯试验
6.4.1平台试验
6.4.1.1面积不大于0.5 的平台
应在以下4个位置（见图8）进行试验，且试验条件应满足GB/T 17889.2—2012的5.6.3： 平台中间;
——平台前缘的屮冋；
平台后缘的中间；
——平台其中一个前角，
说明*
平台宽度*
平台深度。
面积不大于。.5 m2的平台
6.4,1,2 面积大于0.5 H/的平台
除了 6.4JJ中给出的试验外,还应进行以下试验*
在平台的屮间，通过两块最大面积为IOO mmX 100 mm的刚性板，分别均匀加载2 600 N载荷（见 图9）o
要求：平台不应出现解体、裂纹或破裂。
注：本试验模披一种可预见的误用，即两个人同时使用平台。
6--平台宽度扌
7——平台深度。
图9面积大于0.5肝的平台
642整梯试验
应将梯子置于使用状态，且稳定装置/重物均安装到位C 将F = 3 500 N的试验载荷均匀施加到位于攀爬腿中间的踏棍/踏板表面上,持续1 min（见图10）α
要求：整梯不应出现解体、裂纹或破裂。
说明：
F——试验载荷F
I.——攀爬腿长度。
图10整梯试验
6巧弯曲试验
■■■
■■■
6.5.1护栏顶部构件弯曲试验
水平施加一个20 N的预加载荷，持续1 min,以消除装配间隙对测试结果的影响。在预加载荷作 用下的顶部构件的位置即为弯曲试验的测量起点I
——在主护栏最不利的位置，水平施加均布在长度为IOO mm、宽度为测试面宽度的试验载荷
300 N,持续1 min,然后测量其挠度。
要求：载荷作用下的最大挠度不应大于35 mmα
——在主护栏最不利的位置，垂直施加均布在长度为IOO mm、宽度为测试面宽度的试验载荷
1 250 N,持续1 min,然后撤销载荷。
要求：不应出现解体、裂纹或破裂。
如果平台门为刚性门，则平台门的顶部构件也应满足本试验要求.
6.5.2 横杆试验
垂直施加1 250 N垂直的试验载荷,持续1 min,然后撤销载荷。
要求：不应出现解体、裂纹或破裂O
如果平台门为刚性门.则平台门的底部构件也应满足本试验要求,,
β.β侧面扶手试验
本试验应按GB∕¼ 17889.2—2012的5.12进行试验。
6.7 稳定性试验
6.7.1面积不大于陞村的平台
将处于使用状緋可移动式平台梯放置在平坦坚硬的地面上，配套好配重物和/或稳定装置，并锁 定所有制动装置。点应处于最不利的位置，
在平台的中心位蠟*通过最大面积为200 nιm×200 mm的刚性板*施加75。N的试验载荷。
采用合适的装置来i
梯子沿水平力的方向滑动。该装置不应改变可移动式平台梯的抗翻倒性
能,且距离地面的高度不应大于Iomm。
在平台边缘最不利的位置逐渐施加F = 300 N的水平拉力（见图11和图12）。
对于高度大于2.5 m的平台，如果该梯了预定在户外使用且可能受到风力的影响，则拉力应增加至
F = 450 No
如果可移动平台梯没有翻倒.则通过测试。
Λ300 N
说明:
F——载荷*
图11面积不大于0.5 m2的平台稳定性试验
说明*
F——载荷。
图12
面积不大于0.5麻的平台水平拉力试验示意
6.7.2面积大于0.5 nι2的平台
将处于使用状态的可移动式平台梯放置在平坦坚硬的地面上,配套好配重物和/或稳定装置，并锁 死所有制动装置。脚轮应处于最不利的位置。
在平台最不利的位置,通过最大面积为200 mmX 200 mm的刚性板，施加750 N的试验载荷。
采用合适的装置来避免梯子沿水平力的方向滑动。该装置不应改变可移动式平台梯的抗翻倒性 能，且距离地面的高度不应大于10 mm.
在平台边缘最不利的位置逐渐施加F = 300 N的水平拉力（见图13和图14）0
对于高度大于2.5 m的平台，如果该梯子预定在户外使用且可能受到风力的影响，则拉力应增加全 F = 450 Na
如果可移动平台梯没有翻倒，则通过测试ɑ
说明：
F——载荷。

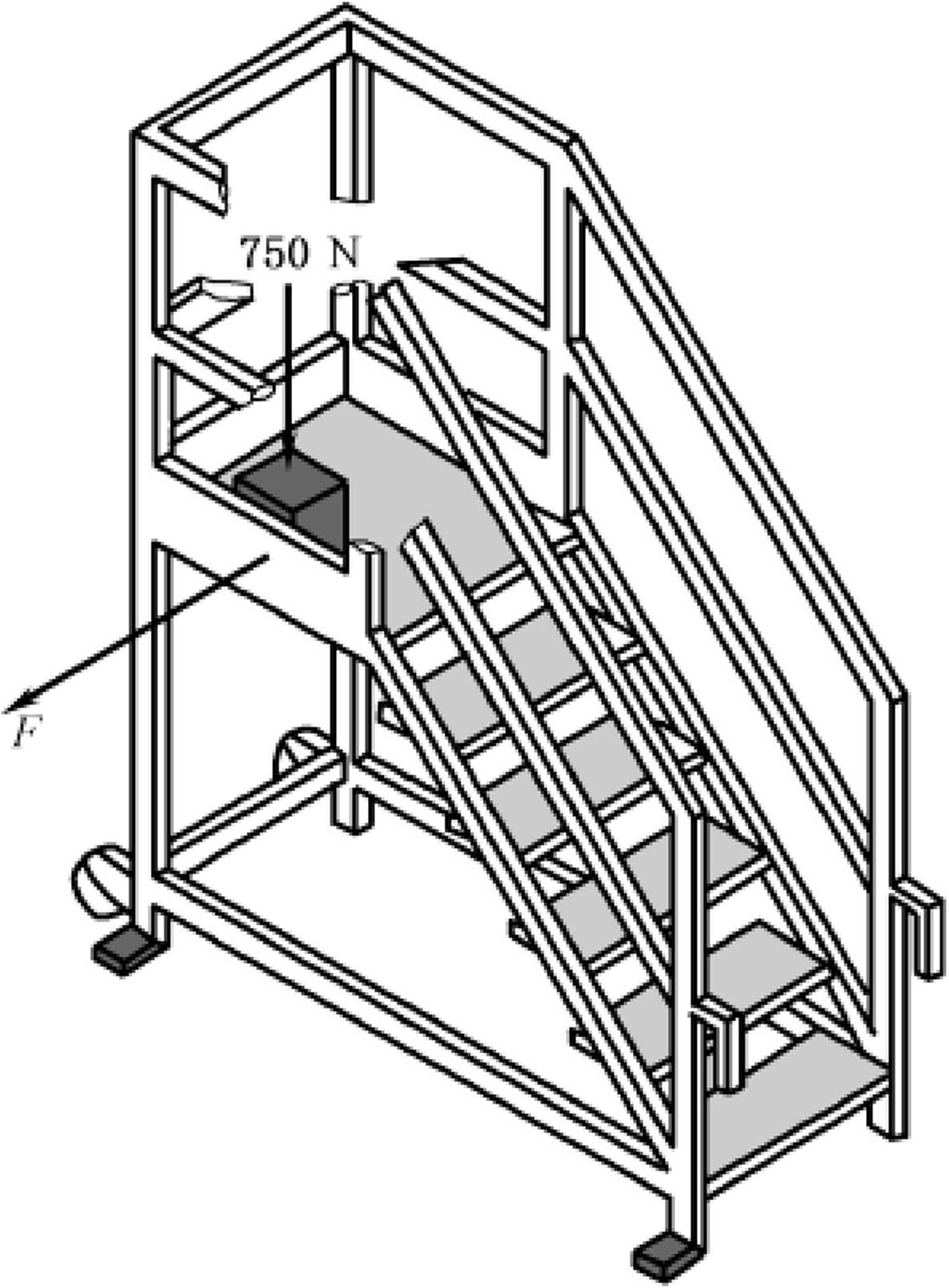

图13面积大于0.5 nW的平台稳定性试验
说明：
F——载荷。
14面积大于0.5稣的平台水平拉力试验示意
6.8刚度试验
将处于使用状态的可移动式平台梯放置在平坦坚硬的地面上，配套好配重物和/或稳定装置,并锁 死所有制动装置。脚轮应处于最不利的位置。
水平施加一个20 N的预加载荷，持续Imin,确定为测量初始点（I
在平台的中冋位置,通过最大面积为200 mnι×200 mm的刚性板，施加750 N的试验载荷。
采用合适的装置来防止梯子沿水平力的方向滑动。该装置不应改变可移动式平台梯的抗翻倒性 能,且距离地面的高度不应大于10 mmO
采用合适装置来防止因任何一个梯脚/'脚轮未与地面接触而影响可移动平台梯的初始刚度。
在平台边缘最不利的位置逐渐施加F = 300 N的水平拉力（见图15和图16）.
在载荷作用下测得的平台最大位移d应满足j^≤1O mm÷0.01XΛ 2o
说明:
F——载荷,
图15刚度试验
说明:
F——载荷。

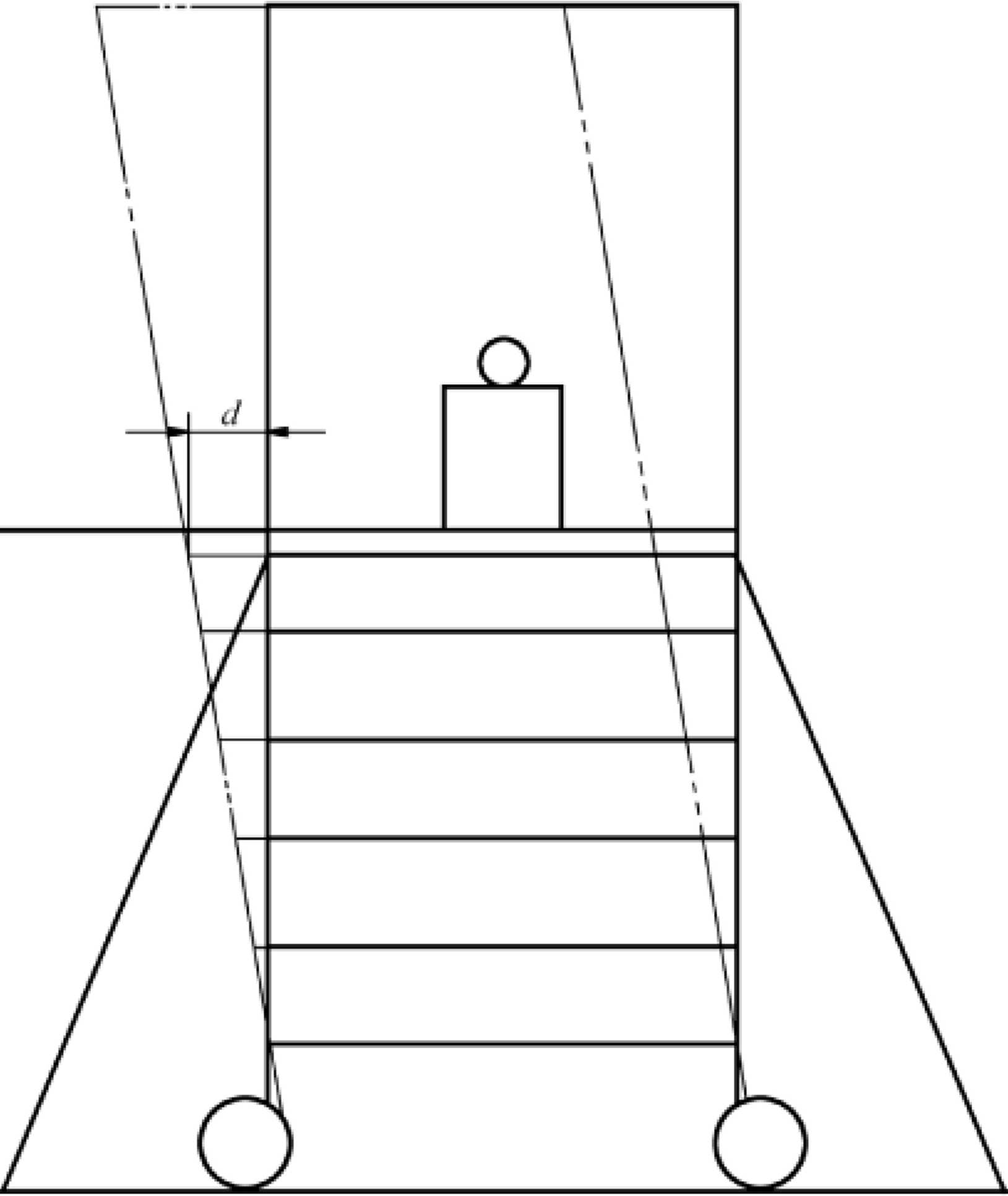

图16平台刚度试验水平拉力示意I
6.9装有弹簧脚轮的梯子的试验
在第一级踏板的中间位置，施加均布在IOO mm X 100 mm的刚性板的试验载荷200 N［见 图17 a)L移除载荷后，还应将试验载荷施加到平台边缘的中心［见图17 b)］重复进行试验。
要求：加载侧的所有梯脚应在试验期间与地面始终保持接触。
图U装有弹簧脚轮的梯子的试验
6.10 平台翘起试验
应按GB/T 17889.2—2012的5.10进行试验。
6.11张开限制装置的试验
在可移动式平台梯处于使用位置时,应按GB,/T 17889.2—2012的5.8进行试验。
6.12挂钩的试验
可延伸的可移动式平台梯应按GB/T 17889.2—2012的5,9进行试验。
6.13梯框底端试验
应按GB/T 17889.2—2012的5.5进行试验。
6.14梯脚拉拔试验
应按GB/T 17889.2—2012的5.11进行试验。
6.15塑料梯子的试验方法
应按GB/T 17889.2—2012的5,16进行试验。
6.16标识耐久性试验
应按GB/T 17889.2—2012的第6章进行试验。
7标识和使用说明书
7J 标识
标识应满足GlVT 17889.3-2012的要求，且在需要吋还应给出关于以下要求的特殊标识:
——符合 GB/T 17889.6；
——只能与稳定装置一起使用;
——只能与配重物一起使用；
--室外使用吋注意风力；
只有制动器锁止后才能使用；
如果平台高于2.5 m∙标识应明确显示该梆子不能在户外使用（只有通过6.7规定的稳定性试 验，才允许在户外使用）；
其他针对町移动式平台梯的特殊标识。
7.2使用说明书
使用说明书应满足GB/T 17889.3—2012的要求，且在需要时还应给出关于以下几个方面的使用 说明：
——只能与稳定装置一起使用;
只能与配重物一起使用；
——室外使用时注意风力;
——只有制动器锁止后才能使用；
如果平台高于2.5 m,标识应明确显示梯子不能在户外使用（只有通过6.7规定的稳定性试验, 才允许在户外使用）：
——其他针对可移动式平台梯的特殊使用说明。
参考文献
[1] 施的选择
[3]
GB/T 17888.1机械安全 进入机械的固定设施 第1部分*进入两级平面之冋的固定设
GB/T 17888,3机械安全 进入机械的固定设施 第3部分:楼梯、阶梯和护栏
EN 1147, Outdoor furniture—Seating and tables for camping, domestic and COntract IISe-
Part 1: GCnCral SafCty requirements
EN 14183 , SteP StOoIS
EN 14975, IJVe WOrking一LadderS Of insulating material
EN 50528 W LiVC WOrking一!.adders Of insulating material
