梯子 第1部分:术语、型式和功能尺寸

LadderS—Part 1: TermS, types, functional SiZeS

2012-05-11 发布

2012-12-01 实施


中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会

目 次

前言

1 范围

2规范性引用文件

3术语和定义

4功能尺寸

4.1 一般要求

4.2倚靠式踏棍梯子

4.3自立式踏棍梯子

4.4组合式梯子

4.5倚靠式踏板梯子

4.6自立式踏板梯子

4.7自立式踏棍和踏板梯子

参考文献

GB/T 17889«梯子》由以下4部分组成：

——第1部分:术语、型式和功能尺寸；

——第2部分:要求、试验和标志；

—第3部分:使用说明书；

——第4部分:带有单个或多个饺链的梯子。

本部分是GB/T 17889的第1部分。

本部分按照GB/T 1. 1-2009给出的规则起草。

本部分代替GB/T 17889. 1-1999«梯子 第1部分:术语、型式和功能尺寸》。

本部分对GB/T 17889.1—1999做了如下技术修改：

——修改了本部分的部分术语（见第3章，1999年版的第3章）；

—修改了单件倚靠式踏棍梯子的图示（见图22,1999年版的图23）；

— 修改了分段式梯子的图示（见图23,1999年版的图24）；

—修改了倚靠式踏板梯子的图示（见图30,1999年版的图31）；

—增加了平台边缘防滑要求（见4.6）；

——增加了平台的图示（见图33）；

——增加了关于自立式踏板和踏棍梯子的要求（见4. 7）。

本部分使用翻译法等同釆用EN 131-1=2007«梯子 第1部分:术语、型式和功能尺寸》。为便于使 用，本部分做了下列编辑性修改：

——删除了资料性附录A。                                  -

本部分由全国机械安全标准化技术委员会（SAC/TC 208）提出并归口 O

本部分起草单位:镇江东方生物工程设备技术有限公司、天津市金锚集团有限责任公司、深圳市华 测检测技术股份有限公司、南京林业大学光机电仪工程研究所、中机生产力促进中心。

本部分主要起草人：章金元、李杰、郭勇、居荣华、张晓飞、丁春华、李士森、李波、赵茂程、李勤、 李春平、宁燕、孙松平、富锐、刘治永。

本部分所代替标准的历次版本发布情况为：

——GB/T 17889.1—1999o
梯子 第1部分:术语、型式和功能尺寸

1范围

GB/T 17889的本部分规定了梯子的术语和一般设计特征。

本部分适用于便携式梯子。

本部分不适用于梯凳,也不适用于设计用于专业用途的梯子,例如：屋顶梯子、消防用梯子、移动式 梯子。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。

GB/T 17889. 2梯子 第2部分:要求、试验和标志

GB/T 17889.4—2012梯子 第4部分:带有单个或多个饺链的梯子

3术语和定义

下列术语和定义适用于本文件。

注:带有单个或多个皎链的梯子的术语和定义见GB/T 17889. 4。

序号

术语

定义

图示

3.4

踏棍式梯子

rung Iadder

~^带島棍的便携式梯子，且踏棍站 立面的前后宽度小于80 mm

3.5

倚靠式踏棍梯子

Ieaning rung Iadder

自身不带支架的踏棍式梯子

3.6

单件倚靠式踏棍梯子

One-PieCe Ieaning Iadder

仅由一个梯段构成的倚靠式踏 棍梯子

图2

3.7

分段式梯子

SeCtiOnal Iadder

由几段组成的倚靠式踏棍梯子， 且各段可借助连接装置装配在 一起

注：长度只能按一次一个整段来 改变。

_____:

3

ɪɪɪ

=^=

Fl

__________图3

3.8

延伸式梯子

extending Iadder

^^由两部分或多个部分组成的倚靠式

踏棍梯子,且各部分的梯框相互平行

注：长度可以通过一次升降一个

梯级来改变。________

序号     术语


定义

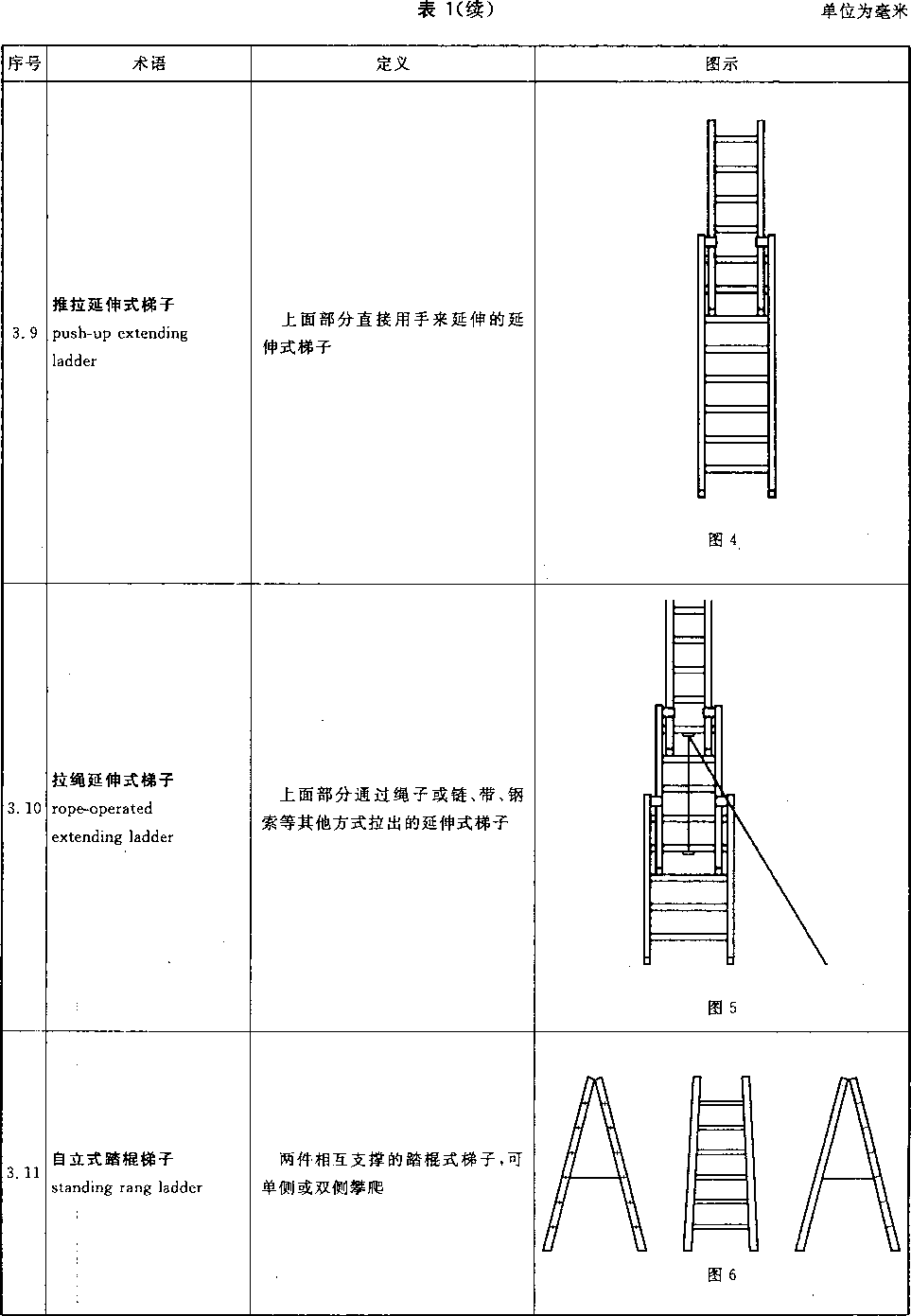

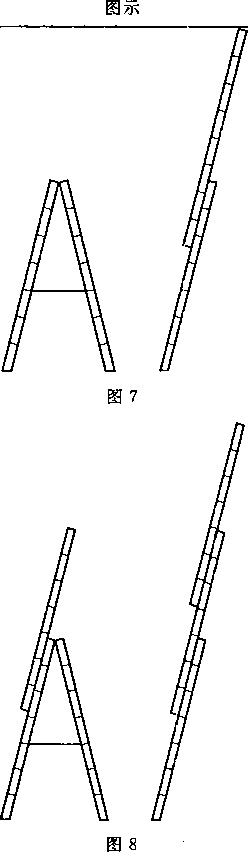

组合式梯子

3. 12

COmbinatiOn Iadder


由若干个部分组成的踏棍式梯 子，可以作为延伸式梯子、自立式 梯子或顶部带延伸式梯子的自立 式梯子使用，且其各组成部分也可 以作为单件倚靠式梯子使用



3. 13


踏板式梯子

SteP Iadder


使用时踏板处于水平状态的便 携式梯子,踏板站立面前后宽度等 于或大于80 mm


倚靠式踏板梯子

3. 14

Ieaning SteP Iadder


由一个或几个部分组成的不自 带支架的踏板式梯子




序号

术语

定义

图示

3.15

自立式踏板梯子

Standing SteP Iadder

~商件而互支島的踏板式梯子，可 以单侧或双侧攀爬；带或不带平 台；带或不带扶手/横杆;平台作为 一级踏板____________

单侧攀爬的踏板梯子

ɪ

图IO

双侧攀爬的踏板梯子

ɪ

图11

带有平台和扶手/横杆的单侧攀 爬踏板梯子

A

图12

带有平台和扶手/横杆的双侧攀 爬踏板梯子

A

图13

序号     术语            定义


图示


自立式梯子

Standing Ia(Ider


自立式踏棍和踏板梯子

3. 17 StanCling rung and SteP ladder


3..19


3. 20


自带支架的（踏棍或踏板）梯子


一部分用踏棍，另一部分用踏板 的自立式梯子

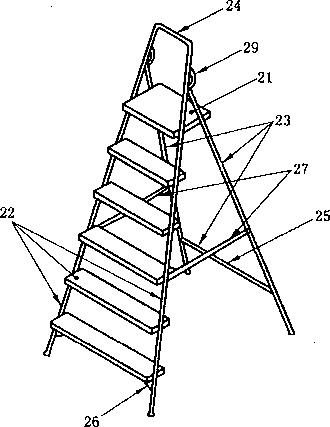

梯框           支承踏棍、踏板或支撑腿横撑的

Stile               梯子侧边构件


踏棍


rung


踏板


SteP


站立面前后宽度小于80 mm,且 不小于20 mm的攀爬支承件


图14


站立面前后宽度不小于80 mm 的攀爬支承件



3.21

平台

PIatfOrm

自立式踏板梯子中不同于踏板

的顶端站立面__________

3.22

攀値腿

ascending Ieg

梯子中有攀爬支承的腿

3. 23

支撑腿

SUPPOrting Ieg

梯子中无攀爬支承的腿

3.24

hand-∕knee rail

~~自立式梯子上部就角「于氟握「

或获得支撑的装置_______

3. 25

CrOSS StrUt

支撑腿梯框的水平连接件

3. 26

底氣支撑

bottom brace

~^保证梯框下端不发生弯曲的

装置______________

3. 27

张开限制装置

OPening restraint device

自立式梯子上保证梯子两条腿 不滑开的装置

3. 28

锁紧装置

IOCking device

使用过程中使梯钩始终钩住踏

棍或踏板的装置________

3. 29

钗链 hinge-joint

自立式梯子上固定梯子两条腿 的装置


图16


序号


术语


定义


图示


3. 30


梯脚

foot


永久安装在梯子底部的防滑装 置。如果是木制梯子，则指梯框的 底端



3. 31


内侧宽度by

inner Width b`


沿最短踏棍/踏板/平台的上边 缘梯框内侧之间的可用距离


3. 32


外侧宽度切

OUtSide Width b2


梯框下端外侧之间的距离或稳 定装置支撑点的外侧宽度



图18


3. 33


总长度L total Iength Il


梯子由底脚到顶端的距离

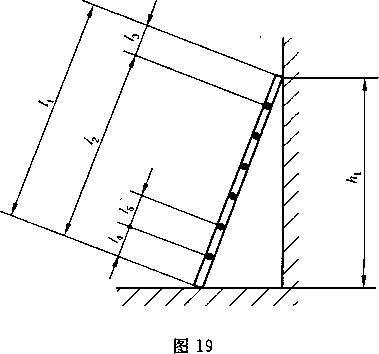

（见图19）


3. 34


组合式梯子长度4

Iength Of COmbinatiqn IadderS IS


沿两梯框之间的中线，由梯子的 底端到确定组合式梯子外宽b2的 自立式梯子的上边缘测得的距离


（见图28和图29）


3. 35


延伸长度h

extending Iength Z9


完全延伸后,梯子从底脚到顶端 的距离


（见图24）


3. 36


至最上一级踏棍/踏 板的长度&

Iength to the topmost rung/step Z2


沿两梯框之间的中线，由梯子底 端到最上一级踏棍/踏板上边缘或 至平台上边缘测得的距离


3. 37


最上一级踏棍与顶 端之间的距离h distance between the


topmost rung and the

UPPer end Z3


沿两梯框之间的中线，由梯子最 上一级踏棍的上边缘到梯子顶端 之间测得的距离


3. 38


底端与最下一级踏棍/踏

板之间的距离L

distance between the


bottom end and the


沿两梯框之间的中线，由梯子底 端到最下一级踏棍/踏板上边缘之 间测得的距离



IOWeSt rung∕steρ Z4


序号

术语

定义

图示

3. 39

踏棍/踏板间距【5 distance between rungs/ StePS Z5

沿两梯框之间的中线，相邻踏 棍/踏板上边缘之间的距离，或踏 棍/踏板与相邻平台上边缘之间的 距离

3.40

倚靠高度扃

touch-down height h1

, J

梯子架设在正确工作位置时，从 地面至梯子最高接触点、架梯横档 或钩挂棒上边缘之间的垂直高度

3. 41

至踏棍/踏板/平台上边缘 的高度五2

height to UPPer edge Of rung/step/PIatform h2

梯子架设在正确工作位置时，从 地面到梯子最上一级踏棍/踏板的 上边缘或平台的上边缘之间测得 的垂直距离

（见图31）

3.42

倾角a、0

inclination af β

梯腿和水平面之间的夹角（&为 攀爬腿的倾角，R为支撑腿的倾角）

L

∣Λ

/ ∕√z∕√∕z√z√√∕z∕Z

图20

3. 43

平台宽度h

Width Of PIatfOrm Z6

平台左右边缘之间的距离

I

图21

3. 44

平台深度【7

depth Of PIatfOrm I7

平台前后边缘之间的距离

3. 45

平台后伸量C

PIatfOrm OVerhang C

支撑腿后侧面至平台后边缘的 距离

3. 46

扶手/横杆高度d

hand-∕knee rail height d

平台上边缘至扶手/横杆上边缘 的垂直距离

3. 47

梯框厚度t

thickness Of Stile t

-'在梯子平面内沿垂直于梯框轴 线方向测得的梯框外形尺寸

（见图25〜图29）

3.48

空隙e

CiearanCe e

当锁定装置处于使用位置时，梯 子两个平行部件的踏棍之间的水 平距离

（见图24）

4功能尺寸

4. 1 一般要求

本部分中的插图仅是示例,产品无需与其一致,但应符合要求。

梯子的踏棍/踏板之间应等间距,公差为±2 mm。

内宽缶应在最短踏棍/踏板的上边缘测量。

外宽访应在梯子的下端测量。

除了对梯子整体进行试验之外,各个不使用工具就可拆卸的梯段还应分别符合单件倚靠式梯子的 要求。

4.2倚靠式踏棍梯子

4. 2. 1 一般要求

倚靠式踏棍梯子一般在全长上等宽,或者底部和/或顶部较宽。如果顶部较宽，即最上一级踏棍之 后较宽。功能尺寸在表2中给出。

表2倚靠式踏棍梯子的功能尺寸           单位为毫米

b∖

e

h

√(°)

最小值

280

340

一

0. 5Z5

250

65

最大值

—

—

45

Z5 + 15

300

75

a该尺寸也适用于可单独作为倚靠式梯子使用的梯子单个组成部分。

4.2. 2单件倚靠式踏棍梯子（见图22）



IO


4.2.3分段式梯子（见图23）


图23分段式梯子


4.2.4 延伸式梯子（见图24）


说明：

a——上梯；

b--下梯。

图24延伸式梯子


It- '

!'                                                                                  GB/T 17889.1—2012

搭接部分的尺寸取决于梯子的计算与设计,该尺寸由制造商确定。搭接部分的功能和承载能力应 根据GB/T 17889. 2中的试验进行验证。

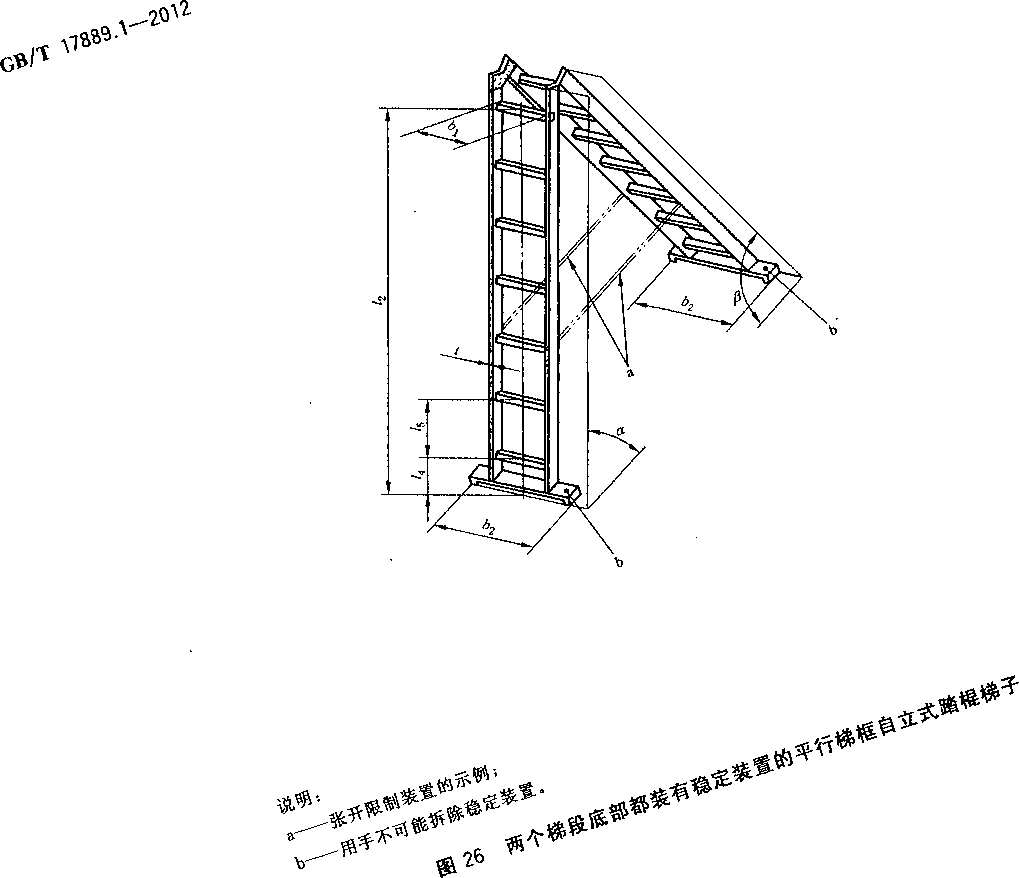

'       4.3自立式踏棍梯子（见图25〜图27）

梯子的两条腿通过饺接连接,并应防止滑开,其功能尺寸在表3中给出。

表3自立式踏棍梯子的功能尺寸           单位为毫米

61

b2

ɑ/(ɔ

")

最小值

280

61+0. lZ2÷2za

0.5Zs

250

65

65

最大值

—

—

Z5÷ 15

300

75

75

a梯框厚度Z为梯框的外部尺寸。

说明：

a——张开限制装置的示例。

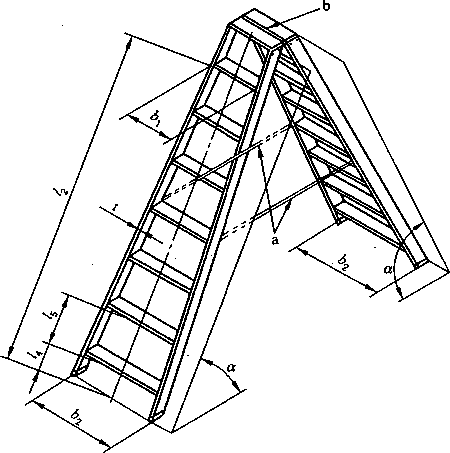

图25锥形梯腿的自立式踏棍梯子

说明：

a——张开限制装置的示例。

图27两个梯段底部均成八字形的平行梯框自立式踏棍梯子

4.4组合式梯子

4.4. 1 一般要求

组合式梯子（见图28〜图29）作为自立式梯子使用时,应防止两梯段滑开。

4.4.2 两件式组合梯子（功能尺寸见表4）

表4两件式组合梯子的功能尺寸

单位为毫米

b1

i>z

厶

√(°)

B∕(°)

最小值

280

6ι+0.15Z8+2Γ

0.5 Z5

O- 5 IS

250

65

65

最大值

一

—

Z5+15

Zs + 15

300

75

75

如果各梯段可以单独作为倚靠式梯子使用，则见表2。

a梯框厚度£为梯框的外部尺寸。

说明：

a——张开限制装置的示例。

图28组合式梯子示例（自立式梯子）

4.4.3 三件式组合梯子（见图29,功能尺寸见表5）

表5三件式组合梯子的功能尺寸

单位为毫米

b1

bz

Λ

Za

L

α∕(°)

β∕C)

最小值

280

6ι+0.175Z8+2r8

0.5∕5

O-5Z5

250

65

65

最大值

—

—

Z5÷15

Z5+15

300

75

75

如果各梯段可以单独作为倚靠式梯子使用，则见表2。

β梯框厚度£为梯框的外部尺寸。

说明：

a、b——张开限制装置的示例。

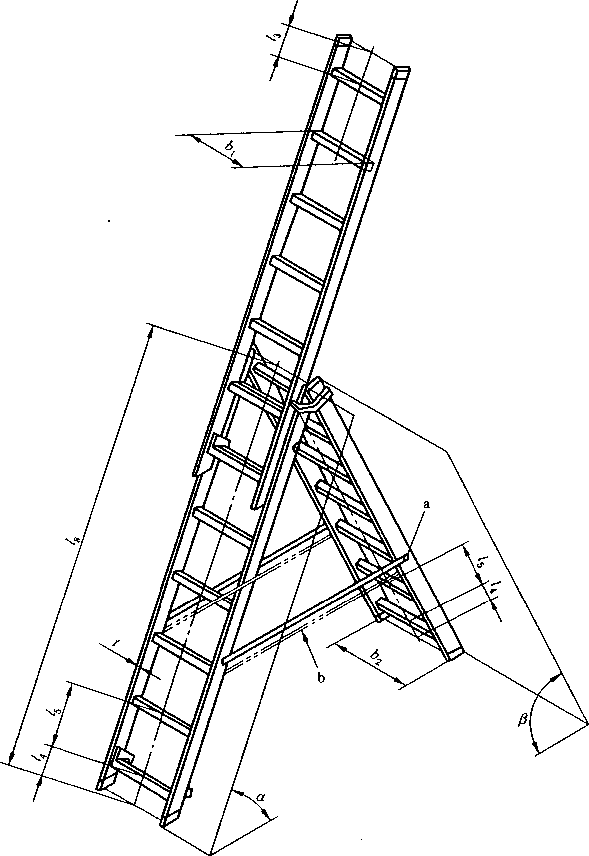

图29组合式梯子示例（上部带延伸式梯子的自立式梯子）

4.5倚靠式踏板梯子

倚靠式踏板梯子一般在其全长上等宽,或者底部和/或顶部较宽（见图30）。如果顶部较宽,则是最 高一级踏板之后较宽。

允许倾角α是指当踏板处于水平位置时,梯子与地面的夹角。功能尺寸在表6中给出。

表6倚靠式踏板梯子的功能尺寸           单位为毫米

bi

为2

Λ

/5

α∕(°)

最小值

280

340

0. 5Z5

230

60

最大值

—

一

Zs+15

300

70

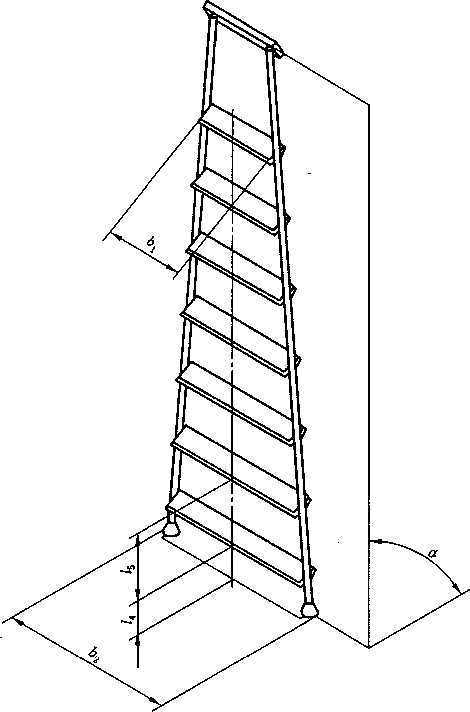

图30倚靠式踏板梯子

4.6自立式踏板梯子（见图31〜图32）

梯子的两条腿用饺链连接,并应防止滑开。

在梯子的使用期间，踏板应处于水平位置。

扶手在平台上的投影不应超出平台。

为了防止在平台边缘滑倒，平台水平边缘的半径不应超过15 mm（见图33）。

功能尺寸在表7中给出。

表7自立式踏板梯子的功能尺寸           单位为毫米

缶

b?

C

d

Z4

农

Z7

√(°)

β∕C)

最小值

280

bi ÷o. ιz2 ÷2r

—

600b

0. 5Z5

230

250

250

60

65

最大值

—

_

—

30

h +公

300

—

一

70

75

8梯框厚度Z为梯框的外形尺寸。

b垂直测量。

C应能在平台内画岀一个250 mm× 250 mm的正方形（见图33） O

单位为毫米



图31带平台和扶手的单侧攀爬自立式踏板梯子；平台视作踏板


单位为毫米



说明：

a——张开限制装置的示例；

b——最上面表面不作为踏板.


图32双侧攀爬自立式踏板梯子


单位为毫米


说明：

a——踩踏面。

图33平台

4.7自立式踏棍和踏板梯子

踏棍部分应按4. 3设计,踏板部分按4. 6设计。
