ICS 13.110
J 09
GB 17888.4—2008/ISO 14122-4： 2004
代替 GB 17888. 4—1999
Safety Of machinery—PerInanent means Of access to machinery—■ Part 4: FiXCd IadderS
(ISO 14122-4:2004 JIDT)
2008-03-31 发布
2008-10-01 实施
1范围...................................................1
参考文献...................................................*
GBi7≡机械安全进入机械的固定设施》由以下四个部分组成'
—第I部分:进入两级平面之间的固定设施的选择
一第2部分:工作平台和通道
一第3部分:楼梯、阶梯和护栏
一第4部分涸定式直梯
本部分是GB 17888的第4部分，本部分为全文强制。
本部分等同釆用ISO 14122-4:2004«机械安全 进入机械的固定设施 第4部分:固定式直梯》（英 文版）。
本部分等同翻译ISO 14122-4 = 2004β为便于使用，本部分做了下列编辑性修改：
——将“国际标准的本部分”改为“本部分”；
——删除了国际标准的前言；
——将原国际标准中"引言”中“本部分与EN 292-2≈1991∕A1:1995附录A的1. 6. 2'进入工作位 置和维修点'和L5.15'滑倒、绊倒和摔倒，中给出的基本安全要求一起理眞。”删除，因为这些 内容已包含于GB/T 15706. 2—2007中的5. 5. 6；
一一删除了国际标准范围中的注（第1章）；
——将国际标准范围中的“本部分不适用于本部分出版之前制造的机梭O "删除（第1章）。
本部分代替GB 17888.4—1999o与GB 17888.4—1999相比，主要技术内容修改如下：
—调整了第1章范围内容；
—第3章中删除了“固定式直梯"、“防坠落装置”和“闭锁”的术语和定义；
——将直梯元件的变形量最大值改为50 mm（4. 2. 1.1）；
——增加了防坠落装置类型的选择（4. 3.2）:
——将踏棍的直径改为至少20 Inm（4. 4. 2. 3） J
——删除了闭锁一般要求；
——增加了装配和操作说明书（第6章）；t
——删除了附录A；
——增加了参考文献。
本部分由全国机械安全标准化技术委员会提出并归口 O
本部分起草单位:机械科学研究总院中机生产力促进中心。
本部分主要起草人:富锐、李勤、宁燕、张晓飞、付大为、肖建民、王学智、居荣华、郑梅生。
本部分所代替标准的历次版本发布情况为：
---GB 17888. 4—1999。
按照GB/T 15706.1的规定,本部分属于BI类标准。
GB 17888的本部分可与GB/T 15706.2—2007中的5. 5. 6“安全进入机器的措施”一起理解。
本部分的条款可能会被C类标准补充或修
注L对于C类标准包含的机器,并且这哪器鳧按照C类标准½⅛⅛J⅛造的，优先使用C类标准的条款，
注2：使用金属材料以外的材料（
料即所谓的“先进材料”等）不改变本.部分的使用。
本部分包括参考文献。
机械安全进入机械的固定设施 第4部分：固定式直梯
1范围______________
本部分适用于必须具有固定式进入设施的所有机械(固定式和移动式).
本部分的目的是定义安全进入GB/T 15706.. 2提到的机器的-般要求。GB 17888. 1给出了当需 要进入机器而不能直接由地面或地板进入时,正确选择进入设施的建议S
本部分适用于作为机器部件的固定式直梯。
本部分可能也适用于用于进入安装在建筑物内作为建筑物一部分的机械设施,假设建筑物此部分 的主要功能是提供进入机器的进入设施。
本部分也适用于没有永久固定在机器上，以及机器的某些操作时可能要移除或移动到旁边(例如： 更换大型压力机的工具)的直梯。
本部分中的重大危险，见GB 17888.1—2008的第4章。
2规范性引用文件
下列文件中的条款,通过GB 17888的本部分的引用而成为本部分的条款。凡是注日期的引用文件, 其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分。然而,鼓励根据本部分达成协议 的各方研究是否可使用这些文件的最新版本*凡是不注日期的引用文件,其最新版本适用于本部分O
GB/T 15706.1机械安全 基本概念与设计通则 第1部分:基本术语和方法(GB/T 15706.1— 2007,ISO 12100-1 ：2003, IDT)
GB/T 15706. 2—2007 机械安全 基本概念与设计道则 第2部分：技术原则(ISO 12100-2； 2003, IDT)
GB 17888.1机械安全 进入机械的固定设施 第1部分:进入两级平面之间的固定设施的选择 (GB 17888.1—2008,ISO 14122-1 ： 2001,IDT)
GB 17888. 2机械安全 进入机械的固定设籠 第2部分:工作平台和通道(GB 17888.2—2008, ISO 14122-2 i2001, IDT)
GB 17888. 3机械安全 进入机械的固定设施 第3部分：楼梯、阶梯和护栏(GB 17888. 3— 2008, ISO 14122-3 ：2001,IDT)
GB/T 17889. 2—1999 梯子 第2部分:要求、试验和标志(eqv EN 131-2： 1993)
EN 353-1预防从高空坠落用的人员保护设备 第1部分:包括刚性锚轨的导向型防坠器
EN 363预防从高空坠落用的人员保护设备防止坠落装置
3术语和定义
本部分中除使用GB/T 15706.1—2007,GB 17888.1—2008中的有关定义外，还釆用下述定义
本部分中所用的主要术语的例子如图1、图2、图3、图4所示。
3. 1
双立柱固定式直梯 fixded IadderS With two StileS
依照GB 17888.1中的3.1,各踏棍被固定于两立柱之间的固定式直梯。由两根立柱承担载荷(见 图2)。
3.2
単立柱固定式直梯 fixded IadderS With One StiIeS
依照GB 17888.1中的3.1,各踏棍被固定于立柱两侧的固定式直梯,只有一根立柱承担载荷（见图3）。
3.3
梯段 ladder flight
固定式直梯的连续部分（见图1）：
一对于无平台直梯,它位于起程面和到达面之间;
3.4
3.5
一分别位于起程面与最近的平台和到达 ―位于各休息平台之间。
平台之间;
到达面 arriva 直梯或中间平台
梯段高度入heig
每一梯段的起始
6. 1和
:防坠器（
都必须
义）。下
Iadder flight
Cliinbln
Ight HOfa fixe
dders
age
梯上坠落风
tιon
置定义在3.
一起使用）［见图1和图4b）丄
固定式直梯的上升高度
整个直梯顶部到达面的绸
直梯底部起程面的步行
间的垂直距离（见图1）。
端平面之间的垂直距离（见图
3.6
坠落保护fa
为防止或减小仄员 注：常用的坠i
3.6. 1
安全护笼
用于限制人」
3.6.2
刚性锚轨上白
与使用直梯靛每 EN 353-1 和 EN 3 3.7
固定式直梯上的坠落风险釆取
带的个彼⅛护装备联合使用的、 4、亠n宀e*. KQQd“防坠器，,O
rigid anchoιfge li⅛e（fall arrester） 固定于直彿上節防护装备（参考
在可以行走（见图1）。
3.8
3.9
起程面 departure Ie 直梯或中间平台下面的
该平面开始攀登固定
中间平台 intermediate PIatfO
直梯相邻梯段之间的水平结构（平台
3. 10
休息平台 rest PIatfOrm
设计的备有所要求的保护设施的区域，以便使用者休息。［见图Ib）,图10,图11和图12］。
3. 11
进入平台 access PIatfOrm
安排在到达面或起程面供人员步行用的水平结构。
3. 12
活门 trap door
常闭装置,可以在人员通过平台和其他类似的水平结构时打开使其进入。
HnLBX = IO 000 mm
a）元休息平台的直梯（单一梯段）
1——到达百；
2--起定面;
图」
8
1——固定支架；
2 踏棍§
3 直梯立柱；
4——安全护笼垂直枸件M
5 --最低笼箍； 9---门f
6 --中间笼箍； 10--顶部笼箍；
7 --踢脚板扌 CA）--出口部分；
8—平台踏板F CB） ——安全护笼O
图2带有安全护笼的直梯示意图
3—防滑出保护装置；
4--固定点。
图3长度小于3 000 mm单立柱梯子示例
4安全要求
…般要求
材料、构件的尺寸以及所用结构形式应满足本部分的安全要求。.............
直梯的设计应满足与机器相同的安裝要求,必要时,还要考虑措如恶劣环境、振动等的影响。
固定式直梯宜尽可能设计成双立柱。在特殊环境下（例如连续变换倾斜角度的直梯或空间不够用 两个立柱），可用单立柱。 ，
可能与使用者接触的所有零件都应合理设S，使其不会对人员产生钩挂危险、伤害或阻碍，即避免 尖角、焊接毛刺或粗糙的边缘等.打开或关闭活动部分（门）不应对使用直梯的人员或直梯周围的人员 产生进-步危险（例如剪切或偶然坠落）「—
各种附件、饺链、支座、支承件和安装件都应充分牢固和稳定地装配，以保证在正常使用条件下使用 者的安全。
4.2固定式直梯的强度
4.2. 1 一般要求
直梯、平台和安全护笼（如安装）应满足下列设计要求:
4.2. 1.1直梯元件
当直梯各元件满足GB/T 17889. 2的要求时,可认为符合4. 2. 1提及的要求。5.1中的最大变形量 应不超过50 InmO
对单立柱直梯，应同时用两个400 N的载荷做扭矩试验代替侧向弯曲试验（侧向弯曲试验见 GB/T 17889.2—1999中的4.4）。直梯的变形量应不超过20 mm（见5.4.3和图16）。对于踏棍，载荷 施加在靠近横向防滑装置100 mm长度上。踏棍的残余变形量应不超过踏棍长度的0. 3%（见5. 4. 2和 图 15） 0
4
1
D □
D
60OmiI
单位为毫米
D D D D D D D D D D D D D D
D
D 0 D D D D D D D 0 D
a）带安全护笼的直梯的侧视图
图4梯子和安全护笼的主要尺寸示意图
单位为毫米
__r 40⅛1⅛
^^*1 * 600™X
b）带安全护笼直梯的主视图 图4 （续）
单位为毫米
C）带安全护笼直梯的俯视图
d）无安全护笼直梯的俯视图
1— —连接元件；
2— —门；
3— —非连续障碍物；
4--最大适宜开口面积=4 4 mz J
5——中间平台。
图4 （续）
单位为毫米
|
龙OOHin， | ||||
|
f |
r | |||
2----见 4. 4. L 2
3一非连续障碍
4.2. 1,2安全护笼
在IOOON垂直载荷
笼的永久变形不大于io mAmj
4.2. 1.3裝有防坠器的固定矗
除满足4.2.1.1的要求外,装
专护笼的永久变形不大于10 雷契全护笼满足要求（见5.
m∏⅛½ 500戸陳平载荷作用下，安全护 3>⅛⅛ 13χ
.器的固定式直梯应能既
用者坠落（见第5
4.2.2固定元件
4.2.2. 1 一般要求
各种附件、钗链、支座、支承件和安装件都应装配得充分牢固和稳定，以保证在正常使用条件下使用 者的安全（试验见5.5）。
装有防坠器的固定式直梯,各连接元件应能承受防坠器阻止人员坠落时产生的应力。
4.2.2.2固定式直梯的固定点
固定点及其连接处应能承受每个立柱3 000 N的载荷。该载荷可考虑最多由四个固定点承受。试 验方法见5. 5。
4.2.3平台
平台应满足GB 17888. 2的要求。
踏棍的
GB 17888,4—2008/ISO 14122-4 ：2004

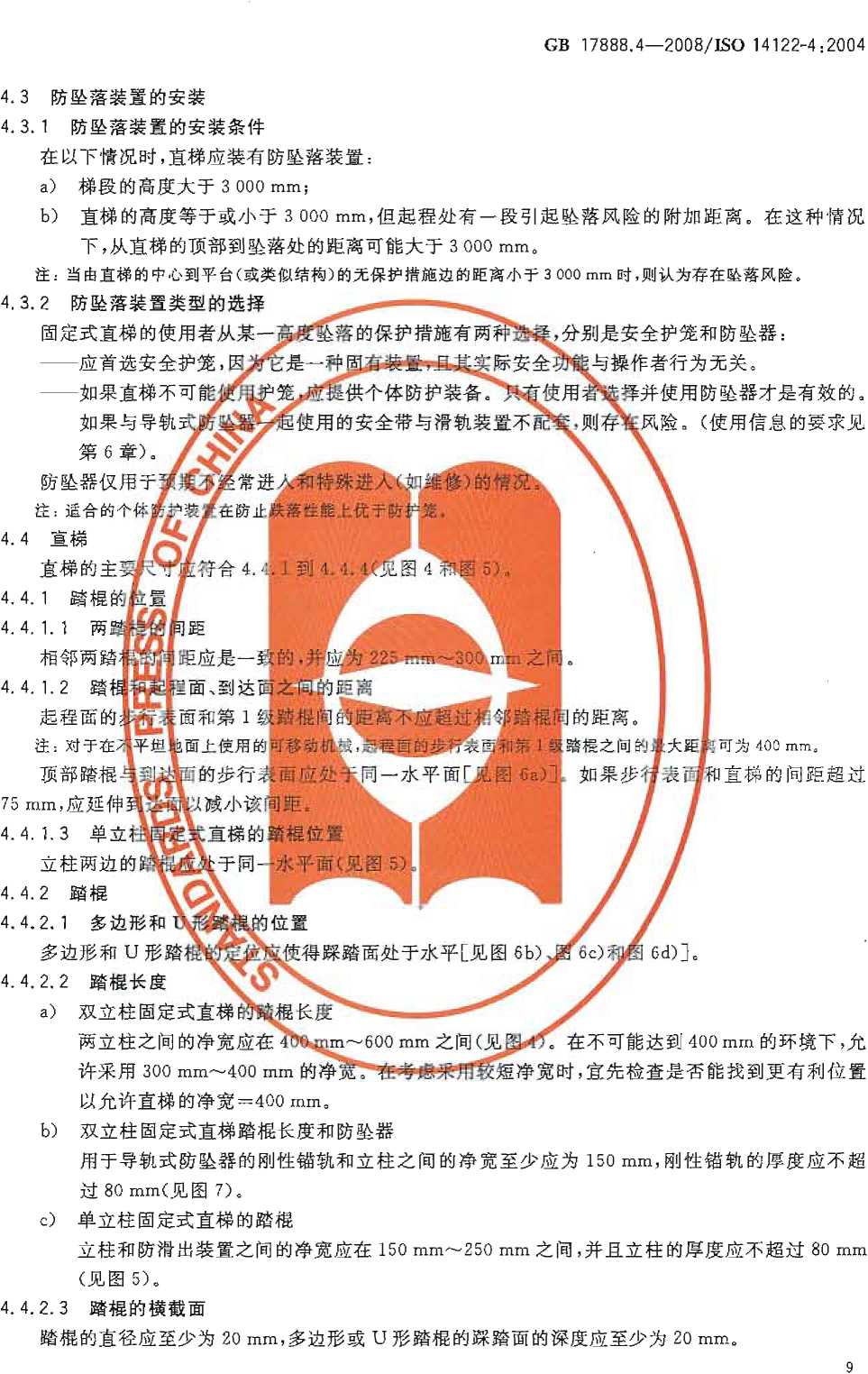

4.3防坠落装置的安装
立柱和防滑出装置之间的净宽应在150 mm〜250 mm之间，并且立柱的厚度应不超过80 mm （见图5）。
4.4.2.3踏棍的横截面
踏棍的直径应至少为20 mm,多边形或U形踏棍的踩踏面的深度应至少为20 mm。
4.3.1防坠落装置的安装条件
在以下情况时，直梯应装有防坠落装置:
注：当由直梯的中心到平台（或类似结构）的为保护措施边的距离小于3 000 mm时，则认为存在坠落风险。
固定式直梯的使用者从某一
一应首选安全护笼丐
—如果直梯不可电戒
如果与导轨式穿
第6章）■,港*
防坠器仅用于常进人利椅殊进入〔
注：适合的个侪使户装F在防止败鞏烷能上疣于防:
落的保护措施有两神赛疑,分别是安全护笼和防坠器：
E是一暨有跡無"Hl⅞斐安聂膾史操作者行为无关。
'多应重赢体防护装看Xy用*善并使用防坠器才是有效的. 温使用的安全带与滑轨装置不赢,则点⅛风险。（使用信息的要求见
过 80 Inm（Jjt 图 7）。
单立柱固定式直梯的踏棍
梯段的高度大于3 000 mm；
直梯的高度等于或小于3 000 mm,但起程处有一段引起坠落风险的附加距离。在这种情况 下，从直梯的顶部到坠落处的距离可能大于3 000 mmO
防坠落装置类型的选择
双立柱固定式直梯的雖棍长度X
两立柱之间的净宽应在方Q Wln〜600 mm之间（见學∕⅞1在不可能达到400 mm的环境下,允 许釆用300 mm〜400 mm的富覧尸梏考穗剩成糸净宽时，宜先检查是否能找到更有利位置 以允许直梯的净宽=4。0 mmO
双立柱固定式直梯踏棍长度和防坠器
用于导轨式防坠器的刚性锚轨和立柱之间的净宽至少应为150 mm,刚性锚轨的厚度应不超
相邻两踏节帝距应是_多女的.■ I o
4.4. 1.2踏浦巻fa面、到达毯一 一 I
起程面的扣访面和第11⅛ 樨间鬲距"卜应趣錢晶,总相向的距离。■
注；对于在∕⅛≠⅛⅛面上使用的苒聲玮机以点卷面卽生松梭i和弟演 踏根之间的優大距R可为400 mm* 顶部踏⅛4w⅛≡的步行遗南应雄于、同一水平面「见图如门如果步林表爾直梯的间距超过
多边形和U形踏:
4.4宜梯
直梯的主驮以符合4.∙:*!到奴
75 Inm,应延伸割逢
4.4. 1.3 单立
立柱两边的雄
4.4.2.2
踏棍长度
4. 4. 1. 1 两
4.4.2, 1多边形和
4.4.2踏棍
踏棍的横截面应便于用手抓握,踏棍的直径应不超过35 mmo
4 4.2.4踏棍表面
踏棍表面应不引起损伤,尤其是对双手的损伤,例如无锐边［见图6d）］。
踏棍应有防滑的踩踏面。当由于环境因素（油、冰等）使打滑风险增加时，需要提供专门的防滑 措施。
4.4.3防滑出裝置
单立柱固定式直梯踏棍的末端应装有防止由踏棍侧向滑出的保护装置。这些防滑出的保护装置的 高度应至少为20 mm（详见图5中的A）。

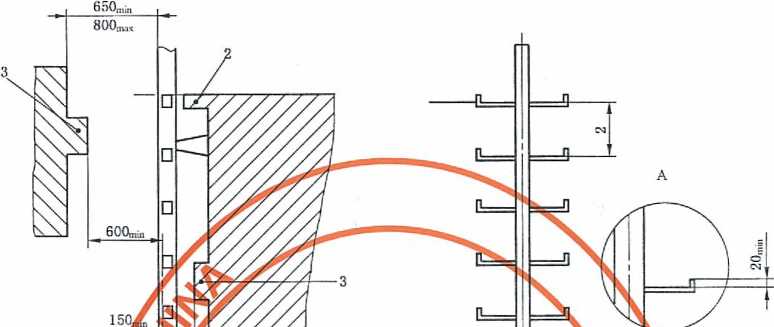

4.4.4直梯和周围固定部分之间的距离
直梯和周围固定部分之间的距离：
--在直梯的刖面：
至少应为650 mm,在有不连续障碍物的情况下,应为600 mm；
——在踏棍的后面：
至少应为200 mm,在有不连续障碍物的情况下,应为150 mmO
见图4和图5。
单位为毫米
d） U形踏棍的设计
1— —到达面的步行表面；
2— 踏棍/踩踏面；
3--无锐边α
单位为毫米
1—刖性错轨；
2 ---立柱；
3 ---踏棍。
图7双立柱同定式直梯的踏棍长度和导勒式防坠器的刚性锚勒示意图
4.5安全护笼
安全护笼的最低部分,例如最低的笼箍，应起始于起程面以上2 200 mm〜3 000 mm之间。在选定 的进入边的下面,安全护笼不应有可能妨碍进入直梯的元件。在到达面，安全护笼应延伸至到达面护栏 的高度（见图4）， *
安全护笼的笼箍内径应在65。mm〜800 mm之间［见图4c）］,该要求既适用于非圆形安全护笼也 适用于圆形安全护笼。由踏棍到安全护笼的距离应在650 mm~800 mm之间［见图4d）］a无安全护笼 时,直梯轴线到周围结构的距离应在325 mm~400 mm之间［见图4d）］。
在到达面处护笼内的净距，即沿踏棍横轴线测量的护笼内侧面之间的距离，应在50。mm~700 mm 之间［见图4c）L
两笼箍之间的距离不应超过1 500 mm,护笼的两立杆之间的距离应不超过300 mmo各笼箍应垂 直于护笼的立杆。安全护笼的各立杆应等距离的固定于笼箍的内侧。
任何情况下,各安全护笼组件间的最大空隙面积都不应超过0∙ 40 m2o
如果在直梯前面和侧面的周围结构（墙、机器部件等）能提供等效安全功能（如提供相同的尺寸），则 不需要护笼。
4.6刚性锚轨上的导轨式防坠器
防坠器应符合EN 353-1的相关要求。
4.7起程面和到达面的平台
与中间平台一样,起程面和到达面都应符合GB 17888. 2的有关要求。
需要时,与中间平台的护栏一样,作为防止由起程面和到达面上坠落风险的防护装置的护栏应满足 GB 17888. 3的有关护栏要求。
4.7. 1起程面
如果起程面的步行表面相对周围高出500 mm以上或起程面位于不能承受载荷的区域（如由玻璃 或合成材料构成处）,则该起程面应具有护栏或能防止人由高处坠落的等效设施。
4. 7. 1. 1进入平台
如果认为在机器、建筑物等结构上的起程面不满足GB 17888有关要求的平面,应提供进入平台。
4. 7. 1.2带安全护笼的固定式直梯
如果带安全护笼的固定式直梯到抬高的起程面的护拦水平距离不大于1 500 mm,则该护栏应装有 延长杆或者护笼结构应向下延伸至护栏（见图8）。
延长杆顶端应至少满足以下要求：
——护笼和延长杆之间的最短距离应不M400 mm；
——垂线与连接延长杆上部与安全护笼的最接近部分的直线构成的角度应≥45∖
同时,组.件的位置应满足：
--空间的水平宽度≤300 mm；
——净空面积≤0. 40 m2o
单位为毫米
2--护栏；
3——安全护笼；
a——无延长杆的护栏；
b——由最小为45°的角度确定的延伸高度；
C——由最大为400 mm的距离确定的延伸高度;
d——安全护笼的直径。
图8延长杆完善的起程面护栏防护功能示意图
4.7.2到达面 4.7.2.1进入平台
如果机器、建筑物等结构上的到达面为不满足GB 17888有关要求的平面,应提供进入平台。
4.7.2.2由高处坠落
在到达面的下降边应提供防止人由高处坠落的适当设施，如护栏。直梯垂直轴线两边护栏的长度 应至少为1 500 mm,或者当到达面的边长小于3 OOO mm时,应覆盖整个边长。这与这-长度外安装的 任何防坠落装置无关’ 4∙λ3 出 口 .一.
4.7.3】前面或側面出口
直梯可以从前面或侧面出口至到达面。
出口的宽度应在500 mm~700 mm之间„
4. 7. 3.2 门
为了防止由到达面的出口处坠落,该出口应安装门O
门应满足下列要求：
a） 该口的打开方向不应朝向坠落边（向外）；
b） 该门应设计得易于打开；
C）该门应自动关闭,如借助弹簣或重力效应；
d）根据GB 17888.3中的有关要求,该门应至少有扶手和横杆。
4.7.3.3通过活板门进入平台
由于技术原因而需要时,平台可以有一个开口允许进入到该平台下面的直梯（和由此离开直梯）。
为了防止由这一开口产生的坠落风险，该开口处应装有活板门或提供带门的护栏。护栏应满足 GB 17888.3的要求，门应符合本部分4.7.3. 2的要求。
活板门应设计得：
a） 开口尺寸至少应等于直梯护笼所要求的尺寸（见4.5）。
b） 活板门应不能向下打开,应向上或水平方向移动。
C）活板门应是手动的且易于打开。
d） 活板门打开时,应允许操作者安全通过。
e） 活板门应在操作者安全通过后关闭，关学操作应不费力，例如借助弹簧或液压设施。
4.7.4安全的上下固定式直梯 *
4.7.4. 1无防坠器的双立柱直梯（最大为3 OQQnHn）
在直梯立柱和护栏扶手之间应安装扶手。这些扶手应安装至到达面的护栏（见图9）。
也可见4.7.3. 1和图4c）。
4.7.4.2无防坠器的单立柱直梯（最大为3 OQQnIm）
在直梯的两边至到达面护栏的扶手之间应安装扶手，该扶手起始于倒数第二级踏棍的位置（见 图9）。
4.7.4.3安全的上下有导轨式防坠器直梯的措施
应提供适当的安全措施（如锁定装置），以确保只有经过许可的、培训的和充分准备的操作者（也可 见4.3.2）才能使用直梯。
注：视觉和听觉信号不是适当的安全措施。
另外，防坠器及其使用环境应使操作者只能在安全位置进行连接或断开,例如提供连续线或一个能 自动关闭的可延长平台。
1——到达面的步行面；"
2 ----门;
3 ---护栏;
4 ---扶手；
5— —无防坠器的单立柱直梯；
6— —无衡坠器的双立柱直梯，
图9在到达面处的连接扶手示意图
4.7,5平台
4.7.5, 1需要安装平台的场合
如果固定式直梯的上升高度H大于6 000 mm,则该直梯通常应设有单个或多个平台。
当有几个梯段时,起程面与最接近的乎台之间或相邻两休息平台之间的梯段高度h应不大于6 000 π≡o
但当只有单个梯段时（没有休息平台），起程面和到达面［见图Ia）和图Ib）］之间的高度h可延长至 不超过10 000 mmO
4.7.5.2 中间平台
安装在直梯的两梯段之间的中间平台的长度应＞700 mm［见图4b）］,这种情况下中间平台应符合
4. 7.1和4. 7.2的要求。
这些平台应安装一个门,该门的尺寸应满足紧急情况的要求。
4.7.5.3 休息平台
休息平台的宽度应至少为700 mm（见图12）o
4.7.5.4可动休息平台
单立柱直梯或有导轨式防坠器直梯的活动休息平台应至少400 mm宽、300 mm长（见图10）或两部 分构成,每部分至少130 mm宽、30OmnI长（见图11）。
单位为毫米
⅛>n
甲台不E
I （一部分）
E r.武动体,色彳
;意图〈两部分）
梯段应延F 护高度应4 段的安全折
不可筮来取其他
⅛徑魅遂息少1 680「 少为.6鑒：；
T1 .ft. I
通進黴商应在2 20
相而无需分离平台。 n, 4便为使用者提供合
mmɪ2 300 mm 之间 β 糸位为彥米
图12相邻交错梯段（包括休息平台）示意图
5安全要求的检验
5. 1概要
规定的安全要求和（或）措施可以通过测量、检査、计算和（或）试验进行评价。采用试验时,应按本 章所述的试验程序进行。
5∙2双立柱固定式直梯的试验
直梯的兀件应满足如下试验： 一
一直梯的强度试验（见GB/T 17889. 2-1999中的4.2）
一直梯的弯曲试验（见GB/T 17889. 2-1999中的4. 3）
一直梯的横向弯曲试验〈见砌T 17889.1999中的4. 4）
——踏棍的弯曲试验（见GB/T 17889. 2—1999中的4. 6）
——踏棍的扭转试验（见GB/T 17889. 2—1999中的4. 7）
这些试验应根据GB/T 17889 2-说9中的4 1的要求按上面指出的顺序在-个直梯上进行。
强度、弯曲和横向弯曲试验考虑的距离L是直梯的两相邻支座之间的距离,见图M中的4 _
弯曲试验（见GB/T 17889. 2—1999中的4. 3）可接受的判据修改为;加载载荷时，最大允许变形量 应不大于51/X lOT mm且不超过5。mm。
5∙3安全护笼的试验...................... ...............
5.3. I试验应在与直梯类似的使用环境下进行。安全护笼固定于直梯上。应依照图13诵图14逬行 两次试验。
Pn π
,⅛
* Γi ...
v∖
”预加载荷2。。N
FL试验载荷FN __________ .
图13安全护笼的试验（垂直方向）示意图
图14安全护笼的试验（水平方向）示意图
5.3.2对于安全护笼的笼箍,在最不利的点垂直施加200 N的预加载荷CjFPL）（见图13）。对护笼的立 杆和笼箍之间连接的拉力验证，可以将预加载荷分布加载于护笼的三个水平笼箍上1 minO安全护笼最 低层的笼箍撤去预加载荷后,其位置考虑当作一个参考位置来进行试验载荷（FT）为1 000 N的试验。
在载荷作用点测得的允许永久变形量不超过10 mm。
5.3.3将500 N的模拟载荷（FH）水平的作用在立杆上最不利的点。模拟载荷（FH）可分布在3个立杆 上（见图14）。在载荷作用点测得的允许永久变形量不超过IommO有任何永久变形的试验护笼不应 再投入使用。
5.4单立柱固定式直梯的试验 5.4.1直梯元件的强度和弯曲，踏棍的題裁
直梯的元件应满足GB/T 1%綁项一1999中如下章条豌袈验:
--4. 2 强度试验
---4. 3弯曲试验
——4. 7踏棍扭转主
强度、弯曲试验
弯曲试验（见气
应=5XLZXIO-6/
5. 4.2踏棍的
单立柱直威&
L应为缨的两相邻支匯多间的最棒离16中的4。
奴9. 2--L9QS中的4.長可接受的判建峰改森如載暨:荷时，最大允许变形量
E点超过 30 TnnIJ' ' ' ，r." ■ f % ⅝
1—作用线。
、图15章安柱春鎌踏棍的试验尹働
将200 N的预加载荷垂直地诡加于蹬棍的踩踏面上1毋钮/I除预加载荷后踏棍的位置考虑作为 进行负荷试验的参考位置。 ******
预加载荷和2.6 kN的试验载荷的方向均应垂直于踏棍的踩踏面。踏棍的末端有用于防滑的横向 装置,则预加载荷和试验载荷均匀地分布在靠近该装置100 mm的踏棍长度上。
去除试验载荷后踏棍的残余变形量应不大于相应踏棍长度L的0.3%。测量点在距踏棍末端的横 向防滑出保护装置50 mm处;测量方向与试验载荷作用线的方向相同。踏棍变形量的测量应在去除试 验载荷后1 IlIin内进行。
5.4.3立柱的强度
直梯应承受按图16施加的两个力。
两个400 N试验载荷的方向垂直于直梯的正面。直梯的长度至少为连续支座的间距的二倍。
试验载荷之间的距离应为踏棍间距的4倍。试验载荷作用于认为最不利的点。
在试验载荷的作用下直梯的变形量应不超过20 mmo测量点是在承受试验载荷的踏棍上距横向防 滑出保护装置50 mm处。测量方向应与测量载荷作用线方向一致。
单位为毫米
注：两个试验截;荷每个400 N.
1--作用线；
2——测量点；
3--踏快间距的4倍；
4——两个连续支座的间距。
图16单立柱宣梯的扭转试验示意图
5.5支座试验
5. 5. 1无防坠器的双立柱固定式直梯
双立柱固定式直梯支座的强度应考虑按每立柱3 kN的力计算,方向沿每个立柱的中心线（见图17）-
対每个立柱,应考虑通过其固定点（不超过4个），将承受的力传递给局围的固定部分（例如墙、机 壳等）°
1--踏棍；
2——立柱；
3--支架；
4——支座；
5--固定的部分（如;墙）。
图17评价双立柱固定式直梯的支座和连接的布置试验示意图
5.5.2单立柱固定式直梯
单立柱固定式直梯支座的强度应考虑按6 kN的力计算,方向沿立柱的中心线（见图18）o
对每个立柱,应考虑通过其固定点（不超过4个），将承受的力传递给周围的固定部分（例如墙、机 壳等）。
5.5.3有防坠器的固定式直梯
5. 5. 3. 1防坠器的试验应依照EN 353-1的条款进行。
5. 5. 3. 2固定式直梯的立柱和支座强度应考虑按6 kN力计算，方向沿立柱中心线。直梯在承载时不 应产生断裂（见图IS）O
1 --踏棍；
2 --立柱；
3——支架；
4---支座J
5——固定的部分（如；墙）。
图18阜立柱固定式直梯的支座和连接的布置评价试验示意图
6装配和操作说明书
6. 1装配说明书
说明书应包括所有正确装配的信息，需要时也包括防坠器的固定和装配的方法。
6.2有防坠器的直梯操作说明书 t
操作说明书应考虑GB/T 15706. 2以忒EN 353-1的条款。
6.3入口和出口处的标志
有防坠器的直梯应永久地标记出下列信息：
——导轨式防坠器的类型和生产年份；
——注意「'必须使用个人防护装置
标志只需放在可到达各个直梯的出口和入口处。
注：标志应考虑其永久性,例如凸显,标志的信息宜在有防坠器的直梯操作说明书中提到。
参考文献
口] GB 12265. 1机械安全防止上肢触及危险区的安全距离(GB 12265. 1—1997, eqv EN 29411992 (ISO 13852) Safety Of machinery—Safety distances to PreVent danger ZOneS being reached by the UPPer IimbS)
[2] GB 12265. 2机械安全 防止下肢触及危险区的安全距离(GB 12265. 2—2000, eqv EN 811:1994 (ISO 13853) Safety Of machinery—Safety distances to PreVent danger ZOlIeS being reached by the IOWer IimbS) ____________.....
M GBI2265∙3机械安全避免人体各"挤压的最小距离(GB 122 5 3豊 eqv EN 349:1993 (ISO 13854) Safety Of machinery—MInlmUm gaps to avoid CrUShmg Of PartS Of the human body)
[4] GB/T 16856 机械安全 风险评价的原则(GB/T 16856→997,eqv EN 105O(ISO 14121)
Safety Of machinery—PrinCiPleS for risk assessment)
[5] EN 364 PerSOnal PrOteCtiVe equipment against falls from a height—Test methods
[曰 EN 547-1 SafetyOfraaChineryTHUmanbOdy dfPS 庁豐堂：如5-nιng the dιmensιons requlred WOPenmg3.for..WlIOle b0 7 ? inI0 " 2 J一—:
[7] EN 547-2 Safety .of machinery—Human OOdy dimensions—Part 2 : PrInCIPIes for deterIIH
IHng the dimensions required for access OPeningS
[8] EN 547-3 Safety Of machinery— HUman body dimensions—Part 3： AnthrOPOmetriC data
20
标准资料收藏家www.17bzw.cn易启标准网免费提供十万标准书籍资料下载
会打字、5分钟快速自助建网站WWW.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元
