中华人民共和国国家标准

GB 5768.2—2009

部分代替GB 5768—1999

道路交通标志和标线 第2部分：道路交通标志

ROad traffic SignS and markings— Part 2: ROad traffic SignS

2009-07-01 实施

中华人民共和国国家质量监督検验检疫总局 中国国家标准化管理委员会

中华人民共和国

国家标准

道路交通标志和标线

第2部分：道路交通标志

GB 5768. 2—2009

*

中国标准出版社出版发行

北京复兴门外三里河北街16号

邮政编码:100045

网址 WWW. spc. net. Cn

电话：68523946 68517548

中国标准出版社秦皇岛印刷厂印刷

各地新华书店经销

*

开本880X1230 1/16 印张12. 5 字数383千字

2009年9月第一版2009年9月第一次印刷

*

书号：155066 •, 1-37846 定价 144.00 元

如有印装差错由本社发行中心调换 版权专有侵权必究

举报电话:(010)68533533

目 次

前言

1范围

• 2 规范性引用文件

• 3 基本规定

• 3.1 功能

• 3. 2 基本要求

3.3分类

3.4颜色

3.5形状

• 3. 6 边框和衬边

• 3.7 字符

3.8尺寸

• 3. 9  图形

3.10设置位置

3.11逆反射材料及照明

• 3.12 支撑方式

3.13使用和维护

• 3. 14 标志与标线的配合

• 3. 15  构造

• 3. 16 标志的制作

3.17 可变信息标志

4警告标志

• 4.1 一般规定

• 4.2 交叉路口标志

• 4.3 急弯路标志

4.4反向弯路标志

4.5连续弯路标志

• 4.6 陡坡标志

4.7连续下坡标志

• 4.8 窄路标志

• 4. 9 窄桥标志

• 4. 10 双向交通标志

• 4.11 注意行人标志

• 4.12 注意儿童标志

• 4.13 注意牲畜标志

• 4.14 注意野生动物标志

• 4.15 注意信号灯标志

• 4.16 注意落石标志

• 4. 17 注意横风标志

• 4. 18 易滑标志

• 4.19 傍山险路标志

• 4. 20 堤坝路标志

• 4. 21 村庄标志

4.22隧道标志.........

• 4.23 渡口标志

• 4. 24 驼峰桥标志

4.25路面不平标志

• 4.26 路面高突标志

• 4.27 路面低洼标志

• 4.28 过水路面（或漫水桥）标志

• 4.29 铁路道口标志

• 4. 30 注意非机动车标志

4.31 注意残疾人标志

• 4. 32 事故易发路段标志

• 4. 33 慢行标志

• 4. 34 注意障碍物标志

• 4.35 注意危险标志

• 4.36 施工标志

• 4.37 建议速度标志

• 4.38 隧道开车灯标志

• 4.39 注意潮汐车道标志

• 4. 40 注意保持车距标志

• 4. 41 注意分离式道路标志

• 4.42 注意合流标志

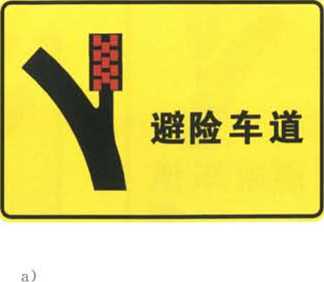

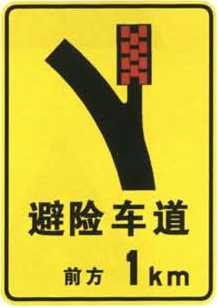

• 4.43 避险车道标志

4.44注意路面结冰、注意雨（雪）天、注意雾天、注意不利气象条件标志

4.45注意前方车辆排队标志

• 5 禁令标志

• 5.1 一般规定

• 5.2 停车让行标志

• 5. 3 减速让行标志

• 5. 4 会车让行标志

5.5禁止通行标志

5.6禁止驶入标志

5.7禁止机动车驶入标志

5.8禁止载货汽车驶入标志

• 5.9 禁止电动三轮车驶入标志

• 5.10 禁止大型（或小型）客车驶入标志

• 5. 11 禁止挂车、半挂车驶入标志

• 5. 12 禁止拖拉机驶入标志

• 5. 13 禁止三轮汽车、低速货车驶入标志

∏

• 5.14 禁止摩托车驶入标志……....

5.15禁止某两种车辆驶入标志..........................

• 5. 16禁止非机动车进入标志

• 5.17 禁止畜力车进入标志

• 5. 18禁止人力（客、货）三轮车进入标志.........

• 5.19 禁止人力车进入标志

• 5. 20 禁止行人进入标志

• 5.21 禁止向左（或向右）转弯标志.............

• 5.22 禁止直行标志.................  …….

• 5.23 禁止向左向右转弯标志

5.24禁止直行和向左转弯（或直行和向右转弯）标志

• 5. 25 禁止掉头标志

5.26 禁止超车标志 ..............................  •..........................*

5.27解除禁止超车标志

• 5.28 禁止停车标志

• 5.29 禁止长时停车标志

• 5.30 禁止鸣喇叭标志

• 5.31 限制宽度标志

• 5. 32 限制高度标志

• 5. 33 限制质量标志

• 5. 34 限制轴重标志

• 5. 35 限制速度标志

5.36 解除限制速度标志

• 5. 37 停车检查标志

5.38禁止运输危险物品车辆驶入标志

• 5.39 海关标志

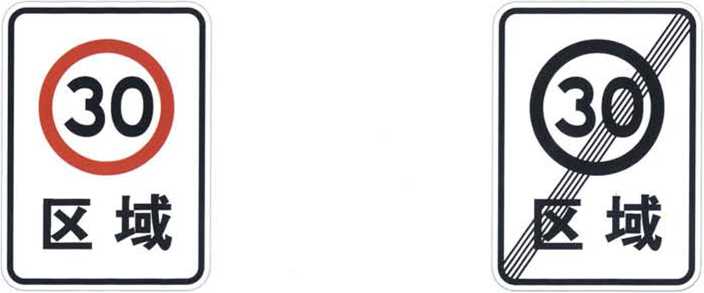

• 5.40 区域禁止及解除标志

• 6 指示标志

• 6.1 一般规定

• 6.2 直行标志

• 6. 3 向左（或向右）转弯标志

6.4直行和向左转弯（或直行和向右转弯）标志

• 6. 5 向左和向右转弯标志

• 6. 6 靠右侧（或靠左侧）道路行驶标志

6.7立体交叉行驶路线标志

• 6.8 环岛行驶标志

• 6.9 单行路标志

• 6.10 步行标志

• 6.11 鸣喇叭标志

• 6. 12 最低S艮速标志

• 6.13 路口优先通行标志 .............    ••••••.

• 6.14 会车先行标志

• 6.15 人行横道标志•••■•

• 6.16 车道行驶方向标志

6.17专用道路和车道标志

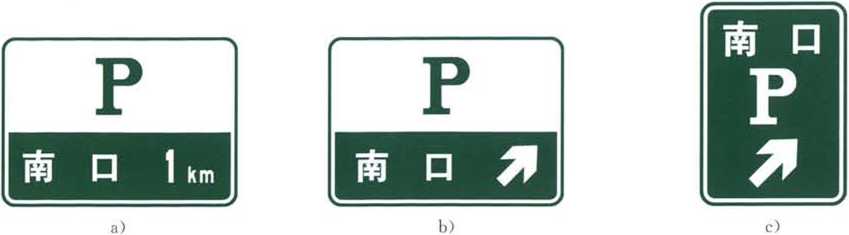

• 6.18 停车位标志•••••

• 6. 19 允许掉头标志 ..

• 7 指路标志..............

• 7.1 一般规定...........

• 7.2 一般道路指路标志

7.3高速公路、城市快速路指路标志............

• 7. 4 方向标志

• 8 旅游区标志

• 8.1 一般规定

• 8. 2 指引标志

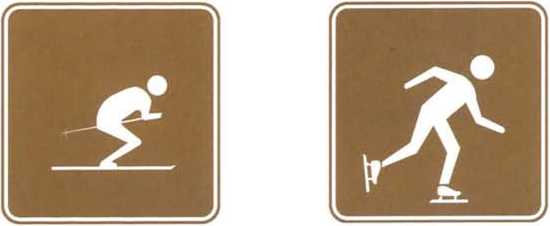

• 8.3 旅游符号

• 9 其他标志

• 9. 1 作业区标志

• 9.2 辅助标志

9. 3 告示标志

附录A （资料性附录）交通标志常用名词中英对照

附录B （规范性附录）高速公路编号标志字高

附录C （资料性附录）交通标志和标线配合建议

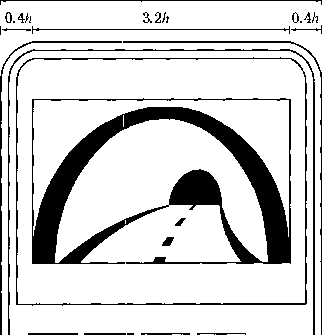

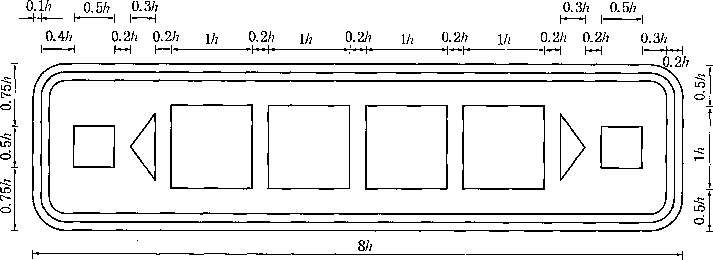

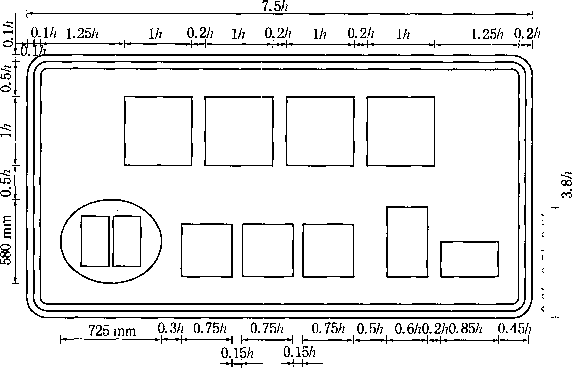

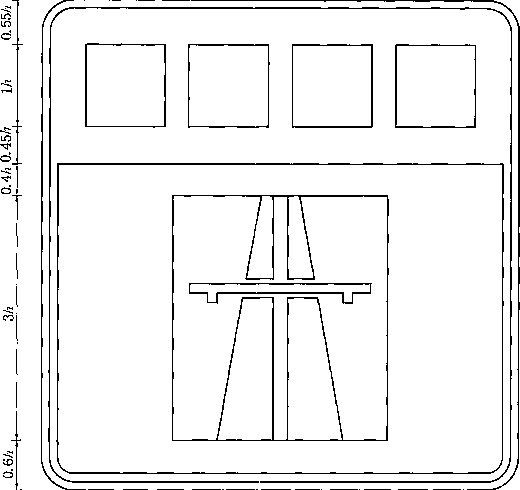

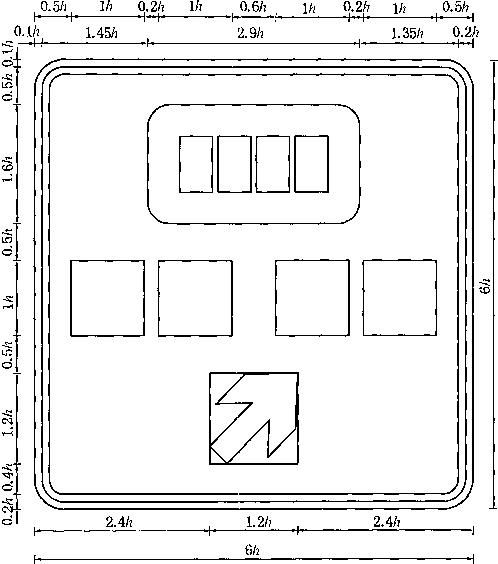

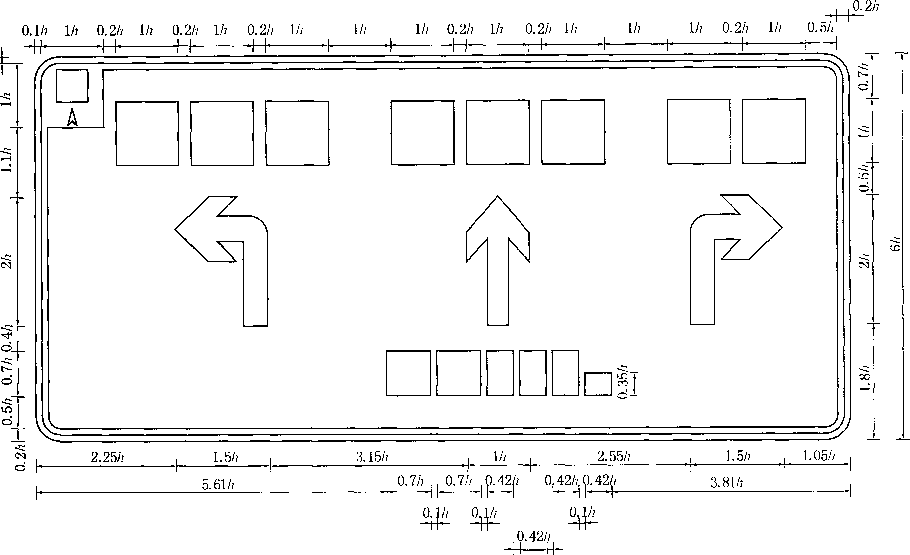

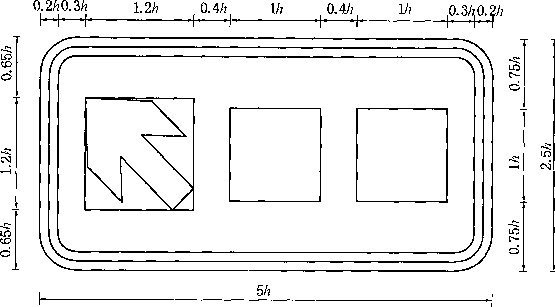

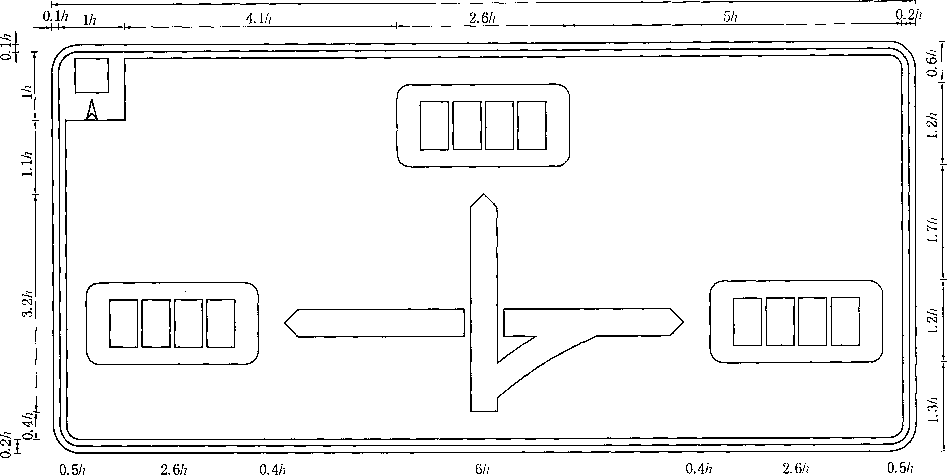

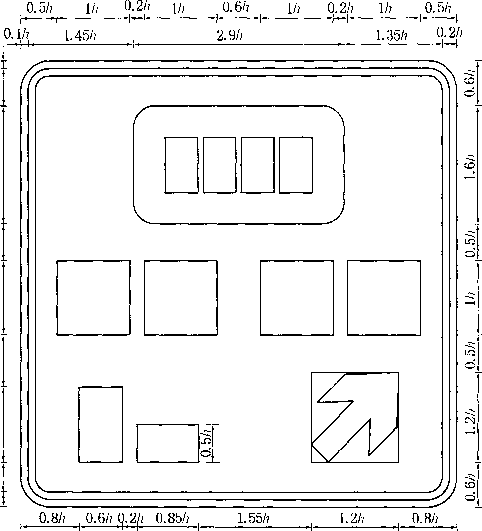

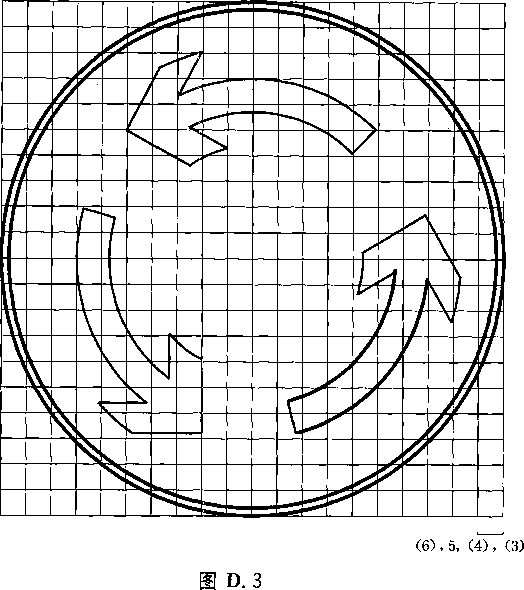

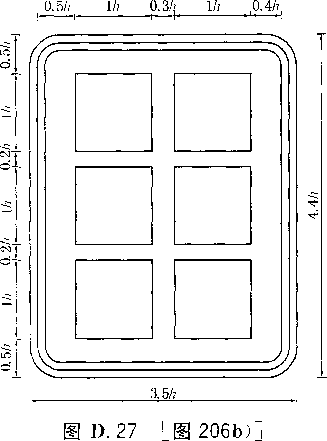

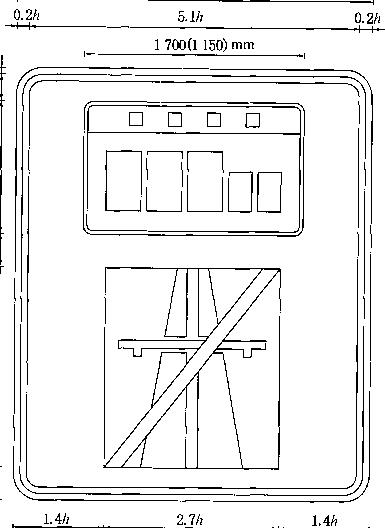

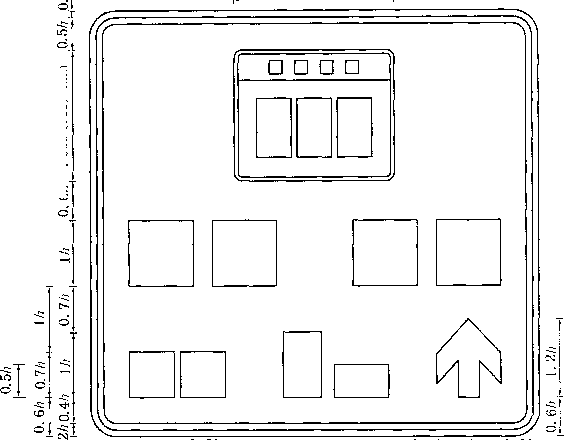

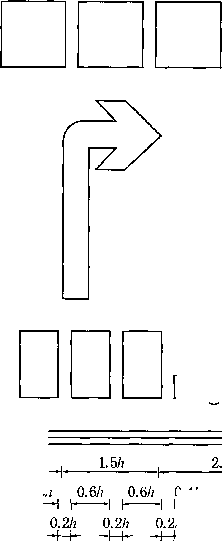

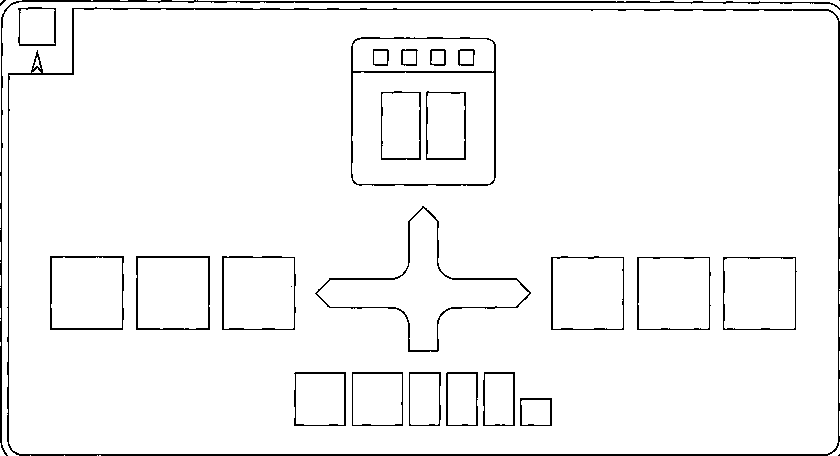

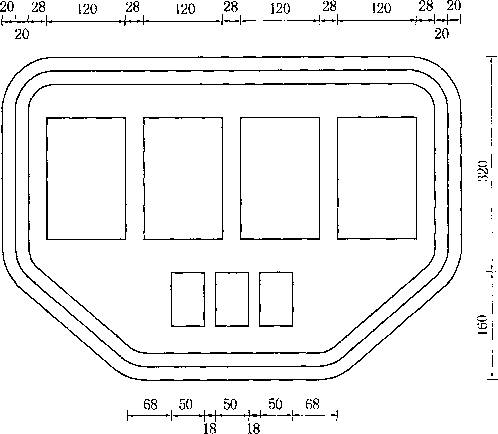

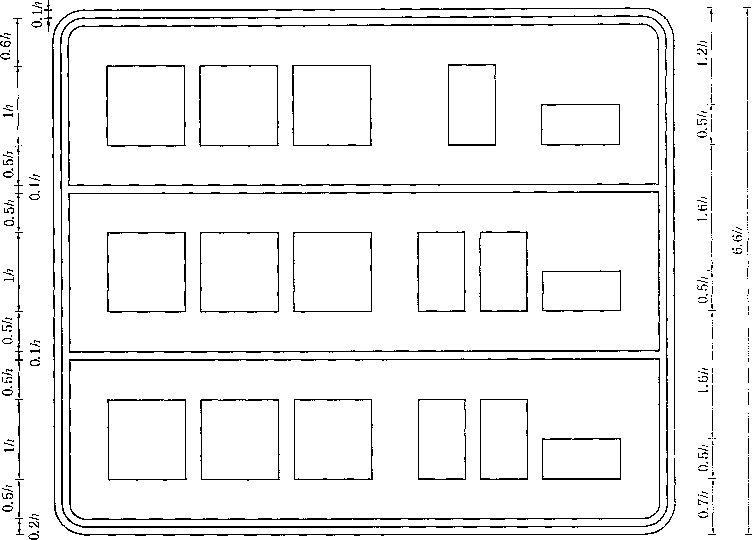

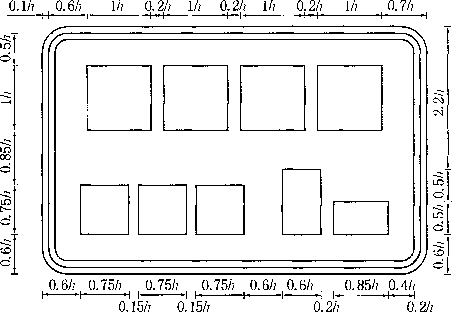

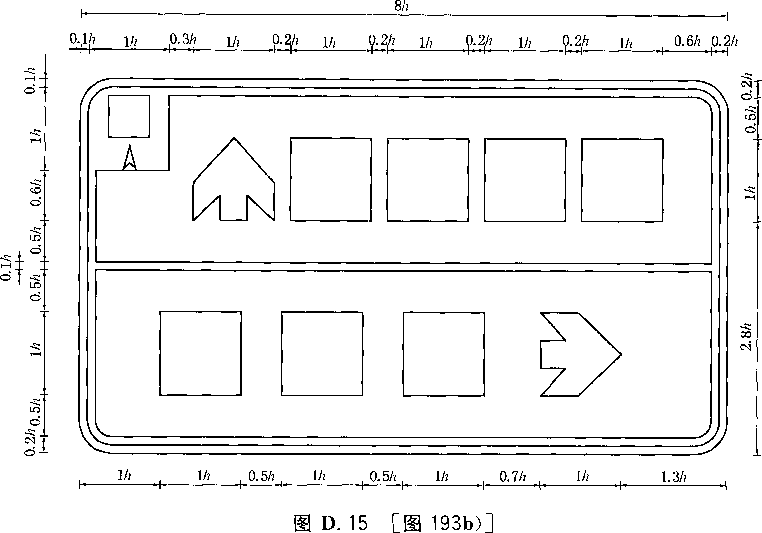

附录D （资料性附录）交通标志制作图示例

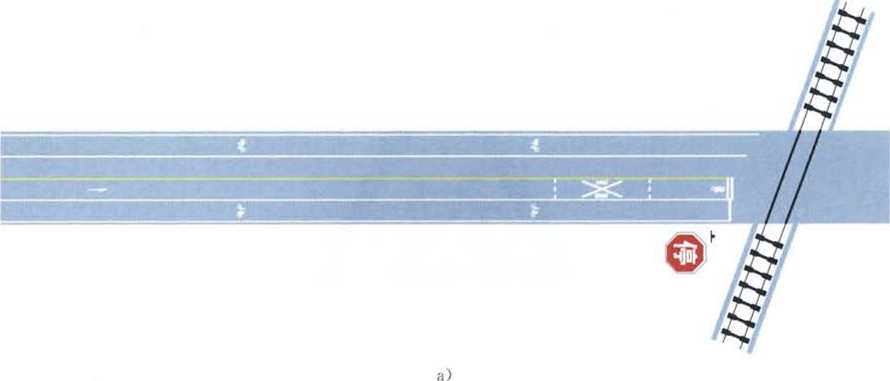

附录E （资料性附录）停车让行标志和减速让行标志设置条件

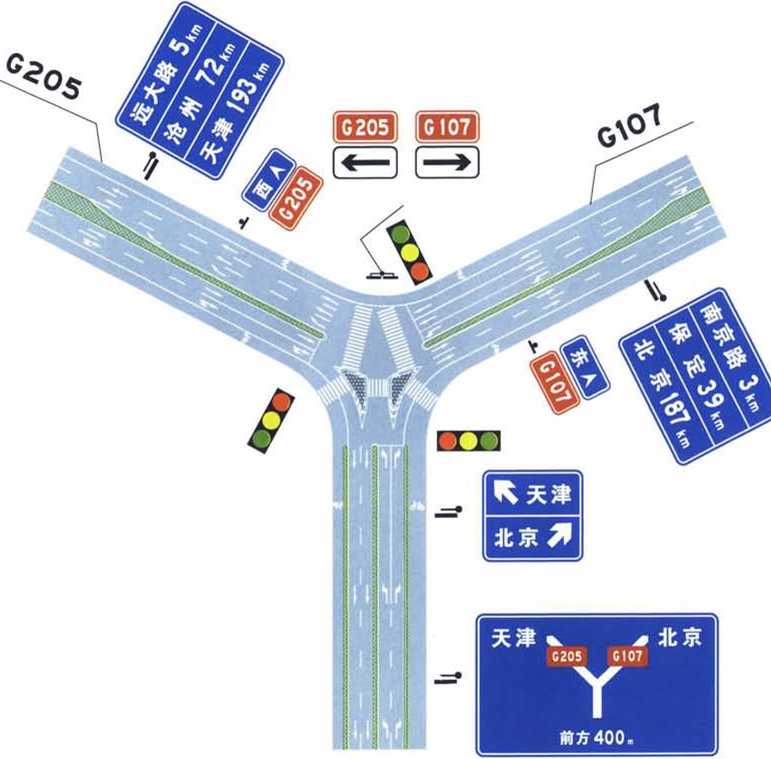

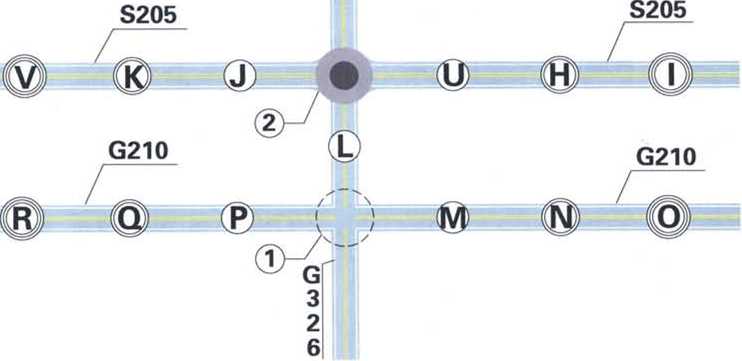

附录F （资料性附录）一般道路路径指引标志设置示例

交通标志中文名称索引

JV

_Ba_azx_a           —1—

刖   舌

GB 5768的本部分全部技术内容为强制性。

GB 5768«道路交通标志和标线》分为八个部分：

——第1部分：总则；

——第2部分：道路交通标志；

——第3部分：道路交通标线；

——第4部分：作业区；

——第5部分：速度管理；

——第6部分：铁路平交口；

——第7部分：自行车和行人控制；

——第8部分：学校区域。

本部分为GB 5768的第2部分。

本部分代替GB 5768—1999《道路交通标志和标线》的一般规定、相应部分及1999年的1号修改 单、2005年的2号修改单。本部分与GB 5768—1999对应部分及修改单相比，主要变化如下：

——“施工区标志”改为“作业区标志”，增加告示标志（见3. 3. 1,9. 3）；

——增加橙色、荧光橙色、荧光黄色、荧光黄绿色（见3.4）；

——规定标志套用时的边框要求（见3.6.2）；

——明确道路编号标志、出口编号标志的字高（见3. 7. 4）；

——调整汉字笔画粗细的规定（见3. 7.5）；

. ——规定辅助标志和告示标志的字高的一般值和最小值（见3. 7. 7）；

——规定警告、禁令、指示标志尺寸的一般值和最小值（见3. 8）；

--细化警告标志的前置距离（见3. 10. D ;

——增加标志结构的路侧安全性要求（见3. 12. 5）；

——增加标志的使用和维护要求（见3. 13）；

— 删除标志底板材料的要求,具体要求按照相关标准（见3. 15）；

--规定可变信息标志的颜色（见3. 17. 3）；

——减小了急弯标志、反向弯路标志、连续弯路标志的设置依据之--圆曲线半径，并明确了反

向圆曲线间距离值（见4. 3,4. 4,4. 5）； 细化陡坡标志的坡度值（见4. 6）；

——增加连续下坡标志（见4. 7）；

——明确窄路、窄桥标志是指路面宽度在6 m以下的路和桥（见4.8,4. 9）；

^增加荧光黄绿色用于注意行人、注意儿童警告标志（见4. 11,4. 12）；              .

——增加警告标志：注意野生动物、路面高突、路面低洼、注意残疾人、建议速度、隧道开车灯、注意 潮汐车道、注意保持车距、注意分离式道路、避险车道（见4. 14,4. 26,4. 27,4. 31,4. 37,4. 38, 4.39,4.40,4.41,4.43）；

——原合流诱导标改为注意合流标志（见4. 42）,删除分流诱导标；

——增加用于可变信息标志的注意路面结冰、注意雨（雪）天、注意雾天、注意不利气象条件,注意前 方车辆排队等警告标志（见4. 44,4.45）；

——增加海关、区域禁止及解除等禁令标志（见5. 39,5.40）；

--增加部分专用道路和专用车道标志，如快速公交系统（BRT）专用车道、多乘员车辆（HOV）专 用车道（见6.17）；

--细化停车位指示标志（见6. 18）；

明确指路标志的设置目的、信息分层与选取原则（见7. 1. 1,7. 1. 5,7. 1. 6）；

——明确指路标志中图形选取原则及信息的含义（见7. L 7,7. 1. 8）；

-一~明确指路标志上距离的数值确定（见7. 1. 9）；

——明确一般道路指路标志的分类（见7.2.1）；

——明确一般道路路径指引标志体系构成（见7. 2. 2. 1）；

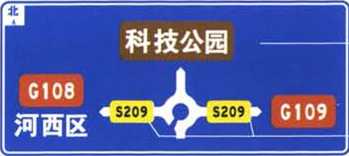

——细化交叉路口预告标志、交叉路口告知标志、确认标志的形式及设置方法（见7. 2.2. 2,7. 2. 2. 3,

• 7. 2. 2.4）；

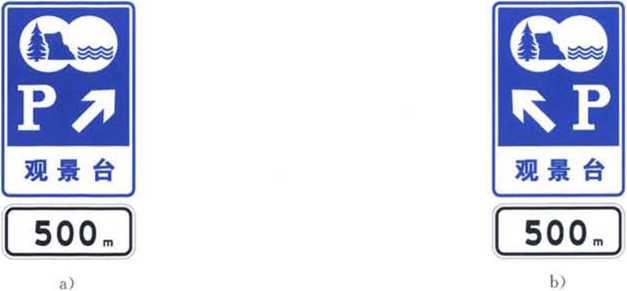

——增加街道名称标志、路名牌,地点识别标志，室内停车场标志，观景台标志,应急避难设施标志, 休息区标志，车道数变少标志，车道数增加标志，交通监控设备标志等一般道路指路标志（见

• 7. 2. 2. 4,7. 2. 3. 4,7. 2. 4. 1,7. 2. 4. 5,7. 2. 4. 6,7. 2. 4. 7,7. 2. 5. 3,7. 2. 5. 4,7. 2. 5. 5）； 增加高速公路及城市快速路指路标志的分类（见7. 3. 1）； 细化高速公路入口预告标志及入口标志（见7. 3. 2. 1,7. 3. 2. 2）；

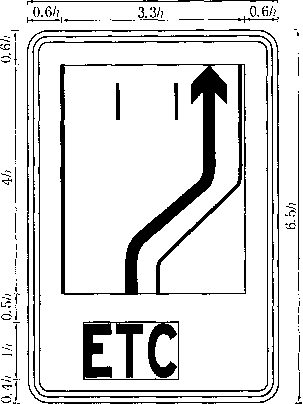

增加编号标志、命名编号标志、路名标志、出口编号标志（左侧出口）、停车领卡标志、特殊天气建 议速度标志、救援电话标志、ETe车道指示标志、计重收费标志、超限检测站标志等（见7. 3. 2. 3,

• 7. 3. 2. 4,7. 3. 2. 5,7. 3. 2. 8, 7. 3. 3. 7,7. 3. 3. 9,7. 3. 4. 2,7. 3. 4. 4,7. 3. 4. 5,7. 3.4. 12）；

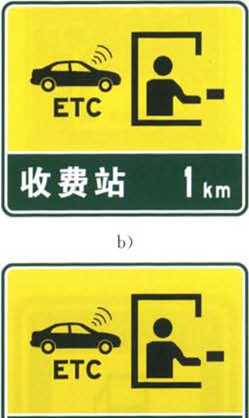

---细化收费站标志（见7. 3. 4. 3）；

--删除除大型车靠右标志外的其他告示牌；

——增加附录B（规范性附录）高速公路编号标志字高（见附录B）；

— 增加附录C（资料性附录）交通标志和标线配合建议（见附录C）；

增加附录E（资料性附录）停车让行标志和减速让行标志设置条件（见附录E） ；

——增加附录F（资料性附录）一般道路路径指引标志设置示例（见附录F）；

——删除GB 5768-1999附录A （资料性附录）交通标志颜色规定及参考色样；

——删除GB 5768-1999附录B （规范性附录）交通标志汉字示例；

——删除GB 5768—1999附录C （规范性附录）交通标志用阿拉伯数字示例；

-—删除GB 5768—1999附录D （规范性附录）交通标志用拉丁字大、小写字母示例；

——删除GB 5768—1999附录E（资料性附录）交通标志的构造和结构设计。

本部分的附录B是规范性附录，附录A、附录C、附录D、附录E、附录F是资料性附录。

本部分自实施之日起,凡新设（改设）的交通标志应按本部分规定实施，已按老标准设置的交通标志 应在其使用期限内逐步更换。

本部分由中华人民共和国交通运输部、中华人民共和国公安部提出。

本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC 223）归口。

本部分起草单位:交通部公路科学研究院。

本部分主要起草人:何勇、唐玲壬争、姜明、高海龙、王超、侯德藻、张帆、韩文元、黄凯、狄胜德、刘会学、 吴玲涛、张巍汉、吴京梅、刘洪启、杨峰、郭艳、杨文静。

本部分所代替部分的历次版本发布情况为：

——GB 5768—1986、GB 5768—1999。

道路交通标志和标线 第2部分：道路交通标志

1范围

GB 5768的本部分规定了道路交通标志的分类、颜色、形状、字符、尺寸、图形等一般要求，以及设 计、制造、设置、施工的要求。

本部分适用于公路、城市道路和虽在单位管辖范围但允许社会机动车通行的场所，广场、公共停车 场等用于公众通行的场所等各类道路上交通标志的制作、检测和设置。其他机动车通行的地方、停车场 等设置的交通标志可参照执行。

2规范性引用文件

下列文件中的条款通过GB 5768的本部分的引用而成为本部分的条款。凡是注日期的引用文件, 其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而,鼓励根据本部分达成协 议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件•其最新版本适用于本部分。

GB 5768. 1—2009道路交通标志和标线 第1部分 总则

GB 17733 地名标志

GB/T 18833公路交通标志反光膜

GB/T 23827道路交通标志板及支撑件

3基本规定

• 3. 1功能

道路交通标志是以颜色、形状、字符、图形等向道路使用者传递信息，用于管理交通的设施。

交通标志应结合道路及交通情况设置。通过交通标志提供准确及时的信息和引导，使道路使用者 顺利快捷地抵达目的地,促进交通畅通和行车安全。

3.2基本要求

3. 2. 1交通标志的设置应综合考虑、布局合理，防止出现信息不足或过载的现象。信息应连续，重要的 信息宜重复显示。

3.2.2交通标志一般情况下应设置在道路行进方向右侧或车行道上方；也可根据具体情况设置在左 侧，或左右两侧同时设置。

3.2.3为保证视认性，同一地点需要设置两个以上标志时，可安装在一个支撑结构（支撑）上，但最多不 应超过四个;分开设置的标志，应先满足禁令、指示和警告标志的设置空间。

3.2.4原则上要避免不同种类的标志并设。解除限制速度标志、解除禁止超车标志、路口优先通行标 志、会车先行标志、会车让行标志、停车让行标志、减速让行标志应单独设置；如条件受限制无法单独设 置时,一个支撑结构（支撑）上最多不应超过两种标志。标志板在一个支撑结构（支撑）上并设时,应按禁 令、指示、警告的顺序,先上后下，先左后右地排列。

3.2.5警告标志不宜多设。同一地点需要设置两个以上警告标志时.原则上只设置其中最需要的 一个。

3.3分类

3. 3. 1交通标志按其作用分类,分为主标志和辅助标志两大类：

a） 主标志：

D 警告标志M警告车辆、行人注意道路交通的标志；

2） 禁令标志:禁止或限制车辆、行人交通行为的标志；

3） 指示标志：指示车辆、行人应遵循的标志；

4） 指路标志:传递道路方向、地点、距离信息的标志；

5） 旅游区标志:提供旅游景点方向、距离的标志；

6） 作业区标志:告知道路作业区通行的标志；

7） 告示标志:告知路外设施、安全行驶信息以及其他信息的标志。

b） 辅助标志：附设在主标志下,对其进行辅助说明的标志。

3.3.2交通标志按显示位置分类,分为路侧和车行道上方两种,对应的支撑结构形式为柱式、路侧附着 式,悬臂式、门架式、车行道上方附着式。

3.3.3交通标志按光学特性分类,分为逆反射式、照明式和发光式三种,其中照明式又分为内部照明式 和外部照明式。

3. 3. 4交通标志按版面内容显示方式分类,分为静态标志和可变信息标志。

3. 3.5交通标志按设置的时效分类,分为永久性标志和临时性标志。

3.3.6按标志传递信息的强制性程度分类,分为必须遵守标志和非必须遵守标志。禁令标志和指示标 志为道路使用者必须遵守标志;其他标志仅提供信息，如指路标志、旅游区标志；禁令、指示标志套用于 无边框的白色底板上,为必须遵守标志；停车让行、减速让行标志不得套用于无边框的白色底板上；禁 令、指示标志套用于指路标志上,仅表示提供相关禁止、限制和遵行信息，只能作为补充说明或预告方 式,并应在必要位置设置相应的禁令、指示标志。

3.4颜色

一般情况下交通标志颜色的基本含义如下：

a） 红色:表示禁止、停止、危险,用于禁令标志的边框、底色、斜杠,也用于叉形符号和斜杠符号、警 告性线形诱导标的底色等。

b） 黄色或荧光黄色:表示警吿,用于警告标志的底色。

C）.蓝色:表示指令、遵循,用于指示标志的底色；表示地名、路线、方向等的行车信息，用于一般道 路指路标志的底色。

d） 绿色:表示地名、路线、方向等的行车信息,用于高速公路和城市快速路指路标志的底色。

e） 棕色：表示旅游区及景点项目的指示，用于旅游区标志的底色。

f） 黑色:用于标志的文字、图形符号和部分标志的边框。

g） 白色:用于标志的底色、文字和图形符号以及部分标志的边框。

h） 橙色或荧光橙色:用于道路作业区的警告、指路标志。

i＞荧光黄绿色:表示警告,用于注意行人、注意儿童警告标志。

3.5形状

交通标志形状的一般使用规则如下：

a） 正等边三角形:用于警告标志；

b） 圆形:用于禁令和指示标志；

C）倒等边三角形:用于“减速让行”禁令标志；

d） 八角形:用于“停车让行”禁令标志；

e） 叉形:用于“铁路平交道口叉形符号”警告标志；

f） 方形:用于指路标志,部分警告、禁令和指示标志,旅游区标志,辅助标志,告示标志等。

3. 6边框和衬边

• 3.6. 1除个别标志外,标志边框的颜色应与标志的图形或字符的颜色一致，除指示标志外标志衬边的 颜色应与标志底色一致。个别标志除外。各类标志的边框和衬边如表1所示。

表1各类标志边框和衬边

3.6.2相同底色标志套用时，应使用边框；不同底色标志套用时，套用的禁令标志一般不使用衬边，套 用的指路标志一般不使用边框,道路编号标志套用于指路标志上，也可使用边框，如图1所示。

h)

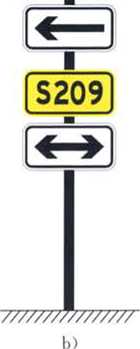

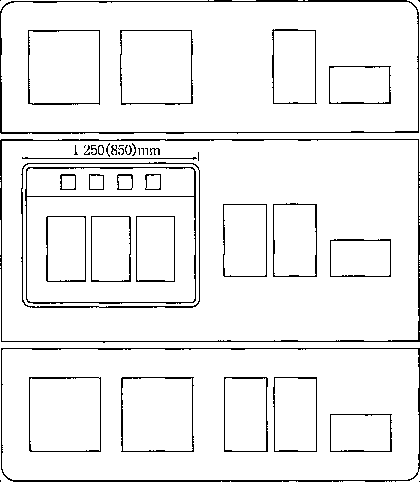

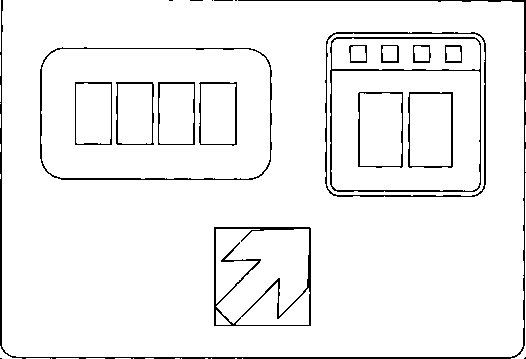

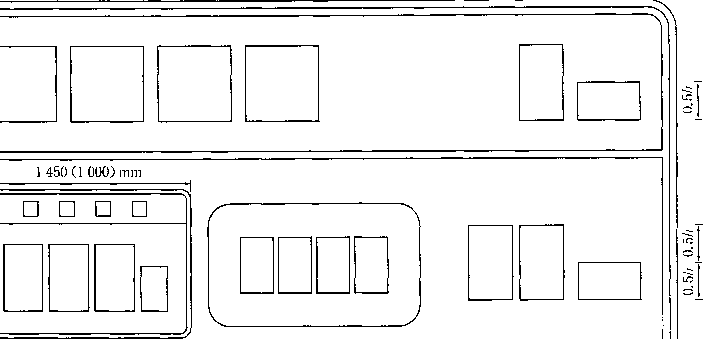

图1标志套用示例

3.7字符

• 3.7. 1道路交通标志的字符应规范、正确、工整。按从左至右、从上至下顺序排列。…般-个地名不写 成两行或两列。

根据需要.可并用汉字和其他文字。标忐上的汉字应使用规范汉字，除有特殊规定之外•汉字应排 在其他文字上方。

如果标志上使用英文.地名用汉语拼音，相关规定按照GB 17733,第一个字母大写，其余小写；专用 名词用英文.第一个字母大写，其余小写，根据需要也可全部大写。交通标志常用名词的中英对照参见 附录A_o

3.7.2除特殊规定外.指路标志汉字高度一般值应根据设计速度.按表2选取。汉字字宽和字高相等。 字高可考虑设置路段的运行速度（V 8 5）进行调整。

表2汉字高度与速度的关系

3.7.3指路标志的阿拉伯数字和其他文字的高度应根据汉字高度确定，其与汉字高度的关系宜符合 表3的规定。在特殊情况下，由于具体原因不能满足要求时，经论证字符高度最小不应低于规定值的 0.8 倍。

表3其他文字与汉字高度的关系

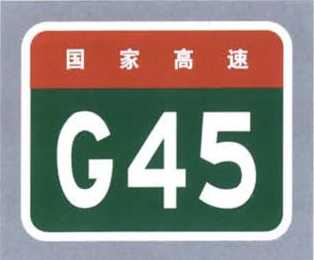

3.7.4道路编号标识中的字母标识符、数字等高，出口编号标志中的数字、字母高度不等，其高度应根 据设计速度,按表4选取。国家高速公路的编号标识的字母标识符、数字字高具体规定符合附录B。标 识在一般道路指路标志箭头杆中的公路编号或道路名称,字高可适当减小，一般取表2规定值的0. 5〜 0.7倍,但公路编号或道路名称的汉字高度不应小于20 cm,英文字母和阿拉伯数字高度不应小于 15 Cm_o设置在指路标志版面中的方向标志的字高可适当减小,但不应小于表2规定值的0.5倍。

表4道路编号标志和出口编号标志的字母、数字高度

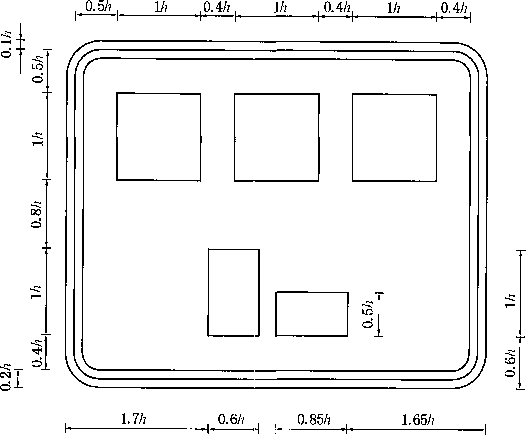

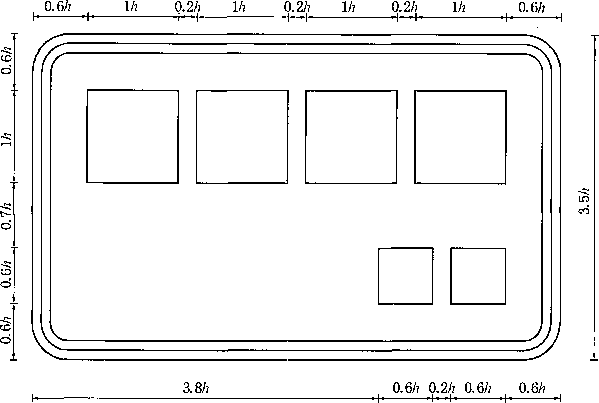

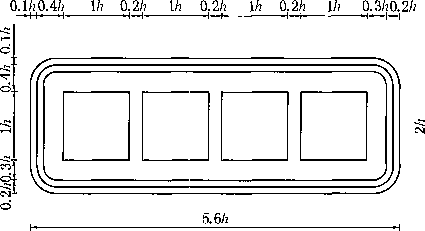

3.7.5指路标志的汉字或其他文字的间隔、行距等宜符合表5的规定。

表5文字的间隔、行距等的规定

3.7.6文字性警告、禁令标志的字高按表2确定。特殊情况下,经论证文字性警告标志的字高可以适 当降低,但最小不应小于表2字高下限值的0. 6倍。

3.7.7辅助标志、告示标志的字高一般值可按照表2规定值的一半确定,但最小值不应小于IO Cm_O

3. 7. 8标志的汉字、拼音字母、拉丁字母、数字等采用道路交通标志字体（简体）。

3.8尺寸

• 3.8. 1警告标志的尺寸代号，如图2所示。其边长、边宽的一般值应根据设计速度,按表6选取。可考 虑设置路段的运行速度（V85）进行调整。设置在胡同、隔离带的警告标志，设置空间受限制时，如果采 用柱式标志可采用最小值，三角形的边长最小值不应小于60 Cm_O



  图2警告标志尺寸代号




表6警告标志尺寸与速度的关系

3.8.2禁令标志的尺寸代号，如图3所示。其各部分尺寸的一般值应根据设计速度，按表7选取。可 考虑设置路段的运行速度（V85）进行调整。设置在胡同、隔离带的禁令标志，设置空间受限制时，如果 采用柱式标志可采用最小值。圆形禁令标志的直径最小不应小于50 cm,三角形禁令标志的边长最小 不应小于60 Cm,A角形对角线长度最小不应小于50 Cm_o

单位为厘米

a)

Cl

图3禁令标志各部分尺寸代号

图3 (续) 表7禁令标志尺寸与速度的关系

3.8.3指示标志的尺寸代号如图4所示,其各部分尺寸的一般值应根据设计速度，按表8选取。可考 虑设置路段的运行速度(V85)进行调整。设置在胡同、隔离带的指示标志，设置空间受限制时，如果采 用柱式标志可采用最小值,指示标志的直径(或短边边长)最小不应小于50 Cm_O

图4指示标志各部分尺寸代号 表8指示标志尺寸与速度的关系

3.8.4指路标志的大小，除另有规定外,应根据字数、文字高度及排列情况确定。

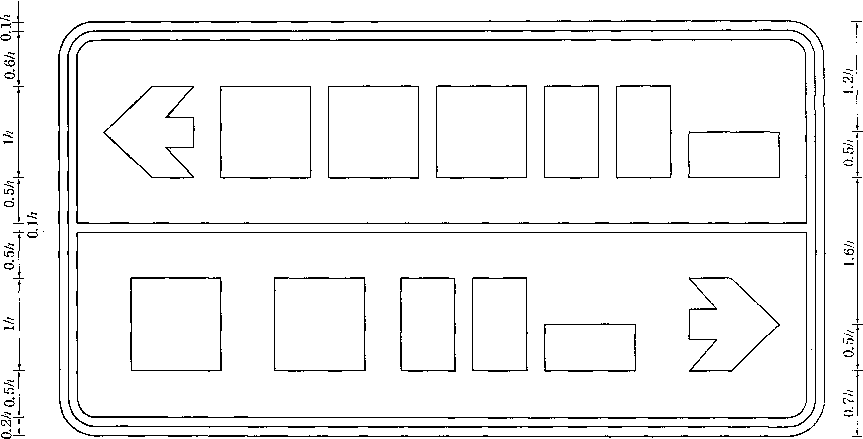

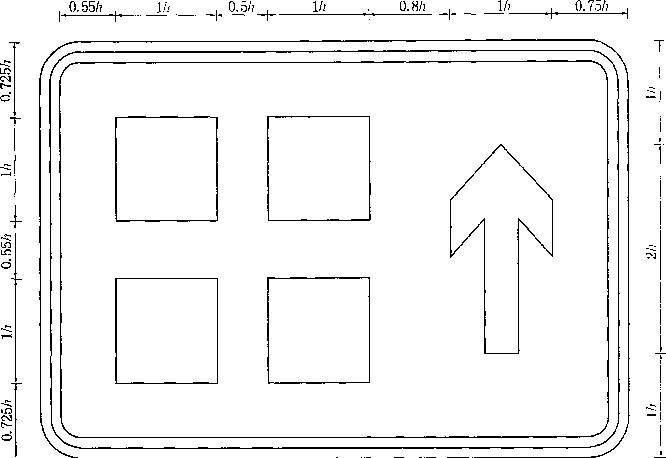

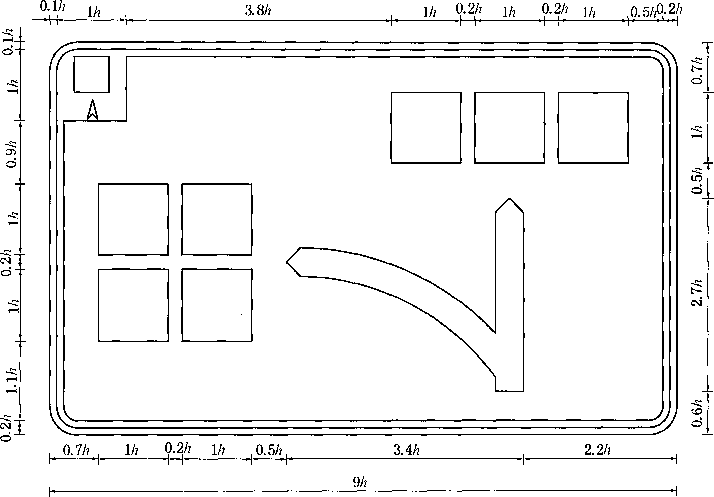

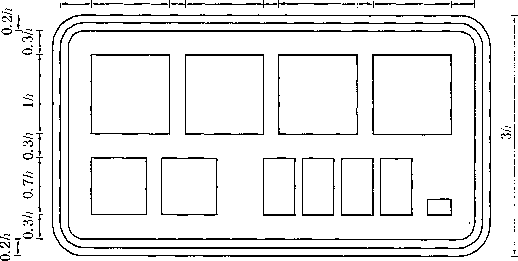

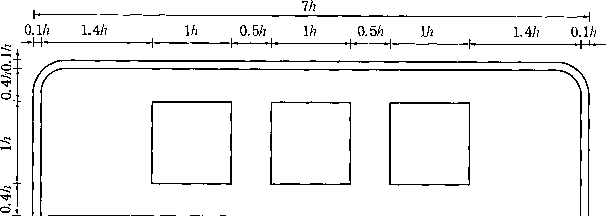

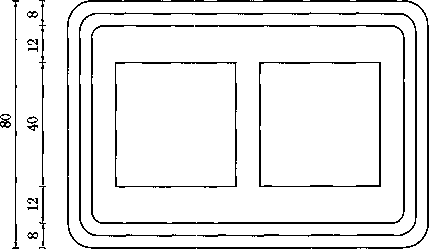

3.8.5指路标志外边框和衬边的尺寸，见图5所示。

3.8.6其他规定如下：

a） 警告、禁令、指示标志最小尺寸仅适用于城市里狭窄道路、分隔交通的隔离栏上，并应采用柱式 支撑形式。

b） 用于城市里狭窄道路、分隔交通的隔离栏上的禁令、指示标志小于最小尺寸时，其他禁令、指 ZK标志小于表7、表8规定的一般值时,仅表示信息告知。

3.8.7旅游指引标志尺寸由字高、字数和图形确定。旅游符号标志尺寸一般宜采用60 cm×60 Cm_O

3.8.8作业区标志一般为警告、禁令、指示、指路标志用于作业区的临时标志，尺寸根据作业区限制速 度按照相应标志尺寸的规定确定。

3.8.9辅助标志、告示标志的尺寸由字高、字数确定。字间隔、行距等按表5的规定执行。如有需要可 增加辅助标志板的尺寸。

3. 8. 10 3. 8. 1-3. 8. 9规定的尺寸基本上按设计速度选取，可考虑根据运行速度或限制速度进行调 整。标志尺寸及字高根据需要可增加。

3.9图形

• 3.9. 1交通标志应使用本部分及GB 5768.1—2009规定的图形。除另有规定外，图形可以单独、组合 使用于不同的标志中。

3.9.2交通标志如使用本部分规定以外的图形或标志，应按GB 5768. 1—2009附录A规定程序执行, 并应以附加辅助标志的方式说明标志的含义。

• 3. 10设置位置

3. 10. 1警告标志前置距离一般根据道路的设计速度按表9选取。也可考虑所处路段的最高限制速度 或运行速度等按表9进行适当的调整。

表9警告标志前置距离一般值            单位为米

注：条件A一道路使用者有可能］亭车后通过警告地点，典型的标志如注意信号灯标志、交叉口警告标志、铁路道 口标志等。

条件B一道路使用者应减速后通过警告地点，典型的标志如急弯路标志、连续弯路标志、陡坡标志等。

* 一不提供具体建议值,视当地具体条件确定。

3. 10.2禁令、指示标志应设置在禁止、限制或遵循路段开始的位置。部分禁令、指示标志开始路段的 路口前适当位置应设置相应的指路标志提示,使被限制车辆能够提前绕道行驶。

3. 10.3指路标志设置位置应符合每一指路标志的具体规定。

3. 10.4除另有规定外,标志安装应使标志面垂直于行车方向，视实际情况调整其水平或俯仰角度：

a） 标志安装应尽量减少标志面对驾驶员的眩光；

b） 标志安装角度宜根据设置地点道路的平、竖曲线线形进行调整；

C）路侧标志应尽可能与道路中线垂直或成一定角度。其中，禁令和指示标志为0°〜45°,如图6a） 所示；指路和警告标志为0^o~10^o,如图6b）所示；

d）门架、悬臂、车行道上方附着式标志的板面应垂直于道路行车方向，并且板面宜倾斜0°〜15°, 如图6c）所示。

a）路侧禁令和指示标志

行车方向

C）门架、悬臂、车行道上方附着式标志

图6标志安装角度示意

3. 11逆反射材料及照明

• 3. 11. 1 一般要求

除另有规定外，标志应采用逆反射材料制作标志面或安装照明设施，也可以根据地形、日照情况采 用发光式。标志在白天和夜间的颜色应满足GB 5768. 1的规定。

• 3. 11.2逆反射材料

3. 11.2. 1用于标志面的逆反射材料主要为反光膜。反光膜的逆反射性能应符合GB/T 18833的 规定。

3. 11.2.2选择逆反射材料应综合考虑以下原则或因素：

a） 标志背景环境影响大、行驶速度快、交通量大的道路宜选用逆反射性能好的材料；

b） 门架式标志、悬臂式标志和车行道上方附着式标志宜选用比路侧柱式标志和路侧附着式标志 逆反射性能好的材料；

C）四级及以下公路、交通量很小的道路,根据实际情况可选用较其他道路逆反射性能低的材料。

• 3. 11.3照明

3. 11.3. 1交通标志的照明应采用白色光源.安装于标志板结构内部或上方或其他适当位置。

3. 11.3.2内部照明为将光源安装于标志板结构内部的照明方式，分单面显示和两面显示两种，要求 如下：

a） 内部照明标志应根据板面大小、所受风力等进行结构设计；

b） 确保标志面照度均匀，在夜间具有150 m以上的视认距离；

C）金属构件应经防腐处理合格,防雨防尘，电器元件耐久可靠，检修方便。

3. 11.3.3外部照明为将光源安装于标志板上部，照亮标志面的照明方式，要求如下：

a） 所选用的外部照明光源的显色指数Ra一般不应低于80,光源应进行专门设计，照明灯具及其 阴影不能影响标志认读；

b） 光源在标志面上的照度应均匀.最大照度与最小照度之比应小于4,在夜间具有150 m以上的

视认距离；

C）外部照明光源不应造成眩目；

d）支撑灯具的构件应防锈处理合格.照明器件耐久可靠.性能优良，检修方便。

• 3. 11.4 主动发光

3. 11.4. 1主动发光标志的主动发光部分可采用高亮度发光二极管（LED）等器件或材料。主动发光标 志的非主动发光的标志面部分宜采用逆反射材料制作，要求同3. H.2₀

3. 11.4.2主动发光标志应确保在夜间具有150 m以上的视认距离。

3. 11.4.3主动发光标志的频闪应同步。

• 3. 12支撑方式

• 3. 12. 1柱式

3. 12. 1. 1柱式-般有単柱式、多柱式。柱式标志内边缘不应侵入道路建筑限界.一般距车行道或人行 道的外侧边缘或土路肩不小于25 Cme

3. 12. 1.2标志板下缘距路面的高度一般为150 cm~25O Cm_o设置在小型车比例较大的城市道路时. 下缘距地面的高度可根据实际情况减小,但不宜小于120 C_mO设置在有行人、非机动车的路侧时.设置 高度应大于180 C_mo

3. 12. 1.3单柱式是标志板安装在一根立柱上，如图7a）所示。适用于中、小型尺寸的警告、禁令、指示 标志和小型指路标志。

3. 12. 1.4多柱式是标志板安装在两根及两根以上立柱上，如图7b）所示。适用于长方形的指示或指 路标志。

单.位为厘米

• 3. 12.2 悬臂式

3. 12.2. 1悬臂式是标志板安装于悬臂上.如图8所示。标志下缘离地面的高度应大于该道路规定的 净空高度。

3. 12.2.2悬臂式适用于以下情况：

a）柱式安装有困难；

∣＞）道路较宽、交通量较大、外侧车道大型车辆阻挡内侧车道小型车辆视线；

C）视距或视线受限制；

d）景观上有要求。

a＞单悬臂式

b）双悬臂式

图8悬臂式

• 3. 12.3门架式

3. 12.3. 1门架式是标志安装在门架上，如图9所示。标志下缘离地面的高度应大于该道路规定的净 空高度。

3. 12. 3. 2门架式标志适用于以下情况：

a） 多车道道路（同向三车道以上）需要分别指示各车道去向；

b） 交通量较大、外侧车道大型车辆阻挡内侧车道小型车辆视线；

C）交通流在较高运行速度下发生交织、分流和合流的路段.如：互通式立体交叉间隔距离较近标 志设置较密处、高速公路与高速公路相交的互通立体交叉主线区域等；

Cl）受空间限制.柱式、悬臂式安装有困难；

e） 出口匝道在行车方向的左侧；

f） 景观上有要求。

图9门架式

• 3. 12.4

  附着式

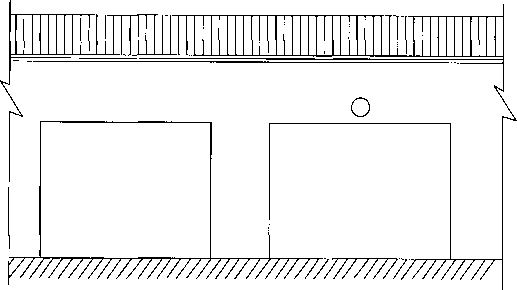

3. 12.4. 1标志附着安装在上跨桥和附近构造物上，如图IO所示。按附着板面所处位置不同分车行道 上方附着式、路侧附着式两种。

• 3. 12.4. 2附着式标志的安装高度应符合3. 12. 1和3. 12. 3的规定。

Il

图10附着式

3. 12.5如果标志支撑结构位于路侧净区内应确保其不对驶离道路的车辆构成危害，否则宜采用解体 消能结构或设置相应的防护、警告设施。

• 3. 13使用和维护

3. 13. 1道路交通标志设置（调整）应在新（改、扩）建道路建成通车前完成,路网中与此新（改、扩）建道 路相关的道路上与其相关的标志也应同步调整,完善设置。

3. 13.2当道路交通条件发生变化时,应及时调整相关标志的设置。

3. 13.3应尽量使用公路编号、城市道路名称标志，以使道路使用者了解其所在路线和位置。

3. 13.4标志应经常清洁、维护,保持足够的逆反射性能,保证视认性。标志使用中还应避免其被树木 遮挡、被路灯照明影响视认。

3. 13.5标志的形状、颜色在其使用期内应符合本部分的规定。

3. 14标志与标线的配合

3. 14. 1除特别规定之外,标志可单独使用，也可以和标线配合使用。具体的交通标志和标线的配合建 议参见附录C。

3. 14.2标志和标线配合使用时,应互为补充或一致,不应产生歧义。

• 3. 15构造

3. 15. 1标志底板及支撑结构宜选用轻型材料和结构,并因地制宜采用经济、适用的材料和结构。

3. 15.2标志底板可用铝合金板、薄钢板、合成树脂类板材、木板及其他板材制作。板材的相关指标应 符合GB/T 23827和国家相关标准的规定。标志板背面宜选用美观大方的颜色,铝合金板可釆用原色。 3.15.3矩形标志板的四个端角宜为圆弧形端角，除指路标志外的标志板圆弧半径为4 cm,指路标志 板的圆弧半径如图5所示。

3. 15.4标志结构设计基本风速应采用当地空旷平坦地面上离地10 m高,重现期为50年10 min平均 最大风速值,并不得小于22 m∕s_o

3. 15.5标志立柱可选用H型钢、槽钢、钢管、木材、合成材料及钢筋混凝土管等制作。标志立柱也可 选用钢桁架。各种标志立柱的断面尺寸、连接方式、基础大小等,应根据设置地点的风力、板面大小及支 撑方式计算确定。标志立柱应考虑与基础的连接方式。

3. 15.6标志板和立柱的连接应根据板面大小、连接方式选用多种方法。在设计连接部件时,应保证安 装方便、连接牢固、板面平整。

3. 15. 7各种标志立柱的埋设深度,根据板面承受外力的大小及地基的承载力计算确定。

• 3. 16标志的制作

3. 16. 1交通标志的图形应遵照本部分的规定按比例放大制作,不应任意修改。

3. 16.2标志板的制作及技术要求应符合GB/T 23827的有关规定。

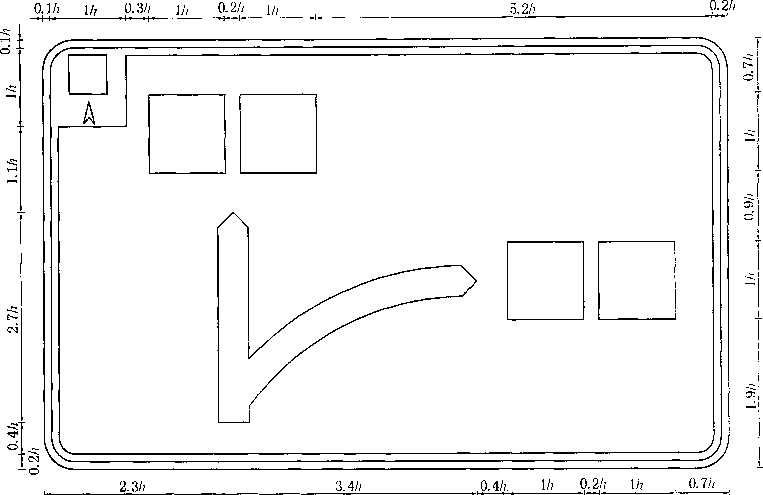

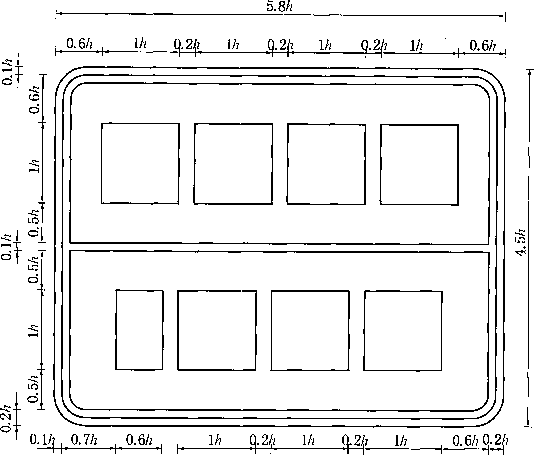

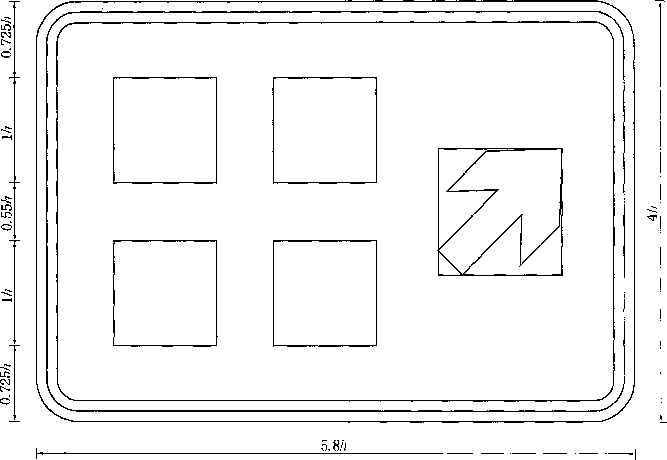

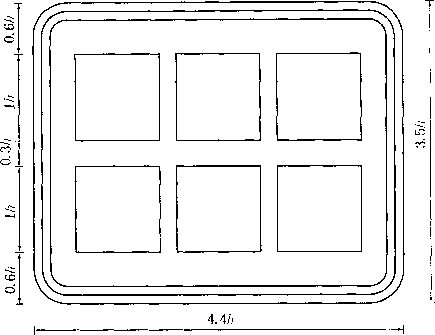

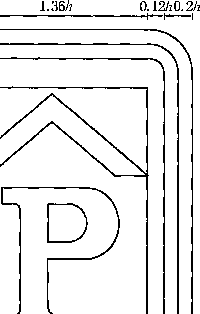

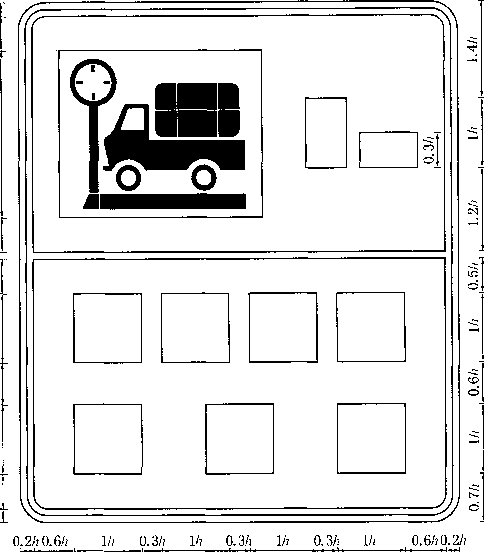

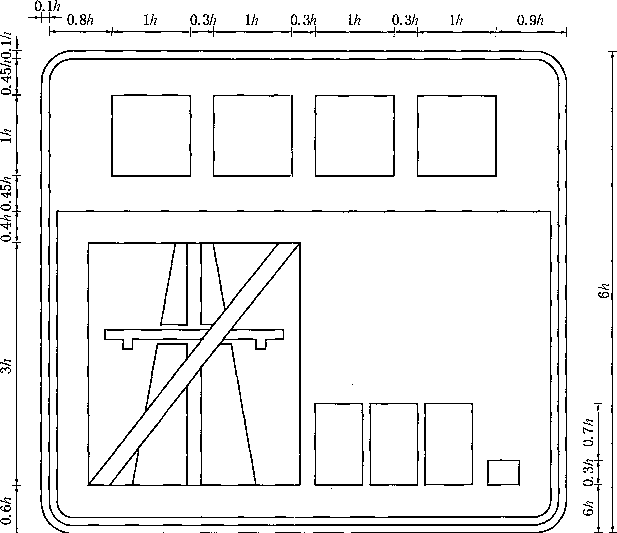

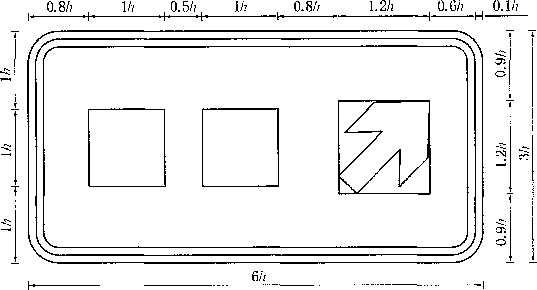

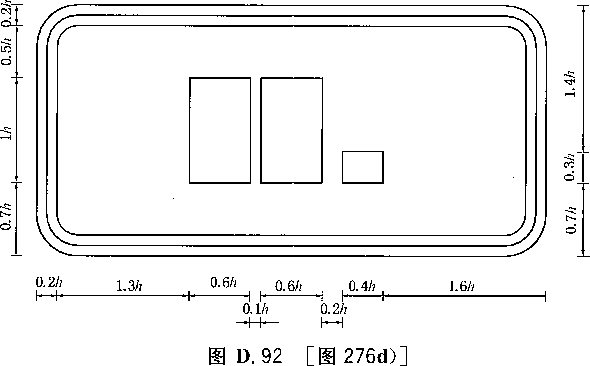

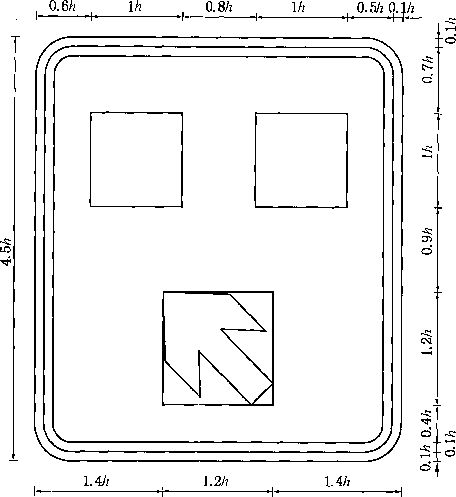

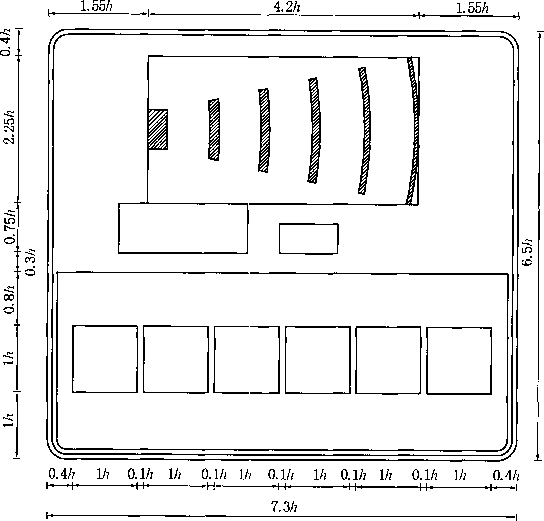

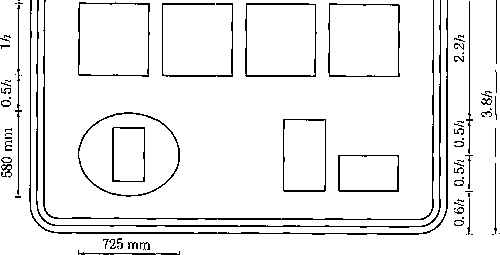

3. 16.3交通标志的制作图例参见附录D。

3. 17可变信息标志

• 3. 17. 1用途

可变信息标志是一种因交通、道路、气候等状况的变化而改变显示内容的标志。一般可用作速度控 制、车道控制、道路状况、气象状况及其他内容的显示。可变信息标志不宜显示和交通无关的信息。

• 3. 17.2 显示方式

可变信息标志的显示方式有多种，如：高亮度发光二极管（LED）、翻板式、字幕式、光纤式等。可根 据标志的功能要求、显示内容、控制方式、环保节能、经济性等进行选择。

3. 17.3板面

可变信息标志显示的警告、禁令、指示等标志的图形、字符、形状等应符合本部分的规定，显示的文 字的字体、字高、间距等按照清晰、易辨、安全的原则确定。主动发光可变信息标志的颜色可按本部分标 志颜色的规定执行,也可按表IO的规定执行。可变信息标志各部分颜色的色品坐标应符合相关国家标 准的规定。

表10主动发光可变信息标志的颜色

• 3. 17.4设置

符合下列情况之一者,可设置可变信息标志：

a） 结合路网交通管理需求，高速公路或城市快速路出入口前合适路段；

b） 长隧道入口前；

C）潮汐车道起始路段和可变导向车道进入路口前；

d）有其他特殊要求的路段。

4警告标志

• 4. 1 一般规定

• 4. 1. 1警告标志警告车辆驾驶人、行人前方有危险的标志，道路使用者需谨慎行动。

4.1.2警告标志的颜色为黄底、黑边、黑图形。“注意信号灯”标志的图形为红、黄、绿、黑四色。“叉形

GB 5768.2—2009

符号''、“斜杠符号''为白底红图形。

• 4. 1. 3警告标志的形状为等边三角形或矩形，三角形的顶角朝上。

• 4. 1.4警告标志的尺寸见3.8. 1观定。

• 4. 1.5警吿标志的前置距离见3. 10. 1规定.应考虑道路的限速、运行速度等实际情况适当调整。

• 4. 1.6当需要使用本部分规定以外的警吿标志时.除了执行GB 5768. 1 -2009附录A的建议程序外. 应遵循以下一殷原则：

a） 符合第3章的规定；

b） 标志内容尽量采用图形方式.并应辅以文字说明；

C）文字类警告标志为黄底、黑边、黑文字.形状为三角形或矩形。

4.2交叉路口标志（图11）

用以警告车辆驾驶人谨慎慢行，注意横向来车。设在平面交叉路门驶入路段的适当位置。根据实 际道路交叉的形式尽址选用图11的图形。

＞）                                                                               j）

图11 （续）

如果两相邻平面交叉路口中心点的距离小于该道路的限速值对应的安全停车视距.则两平而交叉 路口宜合并为-个图形.并根据道路的实际情况可以将标志的尺寸适当放大。

经评估.下列情况如安全状况良好且设置了相应设施情况下.可不设此标志：

a） 视线良好.易于观察相交道路来车的平面交叉口；

b） 设有信号控制的平面交叉门；

C）设有“停车让行”、“减速让行”、,'路口预告和告知”、“地点、方向”等标志.并且这些标志很容易 被看到的平面交叉口；

d） 相交道路的交通流互不干扰的平面交叉口；

e） 相交道路的任一道路的交通量（ADT）小于50辆/h的平面交叉口；

f） 市区道路的限速值低于40 km/h路段上的平面交叉口。

• 4.3 急弯路标志（图12）

用以警吿车辆驾驶人减速慢行。设计车速小于60 km/h的道路上.平曲线半径小于表11规定且 停车视距小于表11规定时应设急弯路标志。设置位置为曲线起点的外面，但不应进入相邻的圆曲 絞内。

a）向左急弯路                         b）向右急弯路

表11平曲线和停车视距值

可以和“限制速度”标志（禁38）或“建议速度”标志（警39）联合使用.见图13a）、图13 b ）；也可以和

说明急弯半径的辅助标志共同使用.见图13c）。

• 4.4 反向弯路标志（图14）

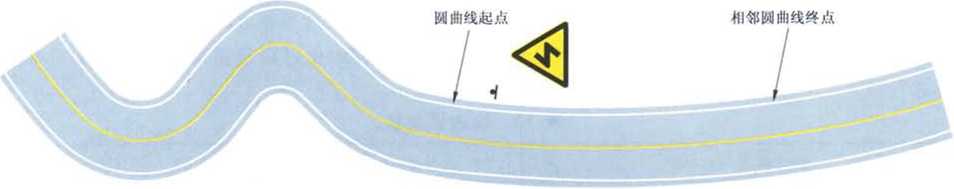

用以警告车辆驾驶人减速慢行。设计车速小于60 km/h的道路上.两相邻反向平曲线半径均小于 或其中一个半径小于表11规定.且圆曲线间的距离小于或等于表12规定时应设置反向弯路标志。设 置位置为两反向圆曲线起点的外面.但不应进入相邻的圆曲线内。

b)

表12两反向圆曲线间距离值

图14警3反向弯路

此标志可以和“限制速度”标志（禁38）“建议速度”标志（警39）联合使用,见图15_o

C）反向弯路标志设置位賞示例

图15示例

• 4.5 连续弯路标志（图16）

用以警吿车辆驾驶人减速慢行。设计车速小于60 km h的道路上，连续有三个或三个以上反向平 曲线.其平曲线半径均小于或有两个半径小于表11规定.旦各圆曲线间的距离均小于或等于表12规定 时设置连续弯路标志。设置位置为连续弯路起点的外面.当连续弯路总长度大于500 m时.应重复设 置。可在此标志下附加说明连续弯路长度的辅助标志。

A

图16 警4 连续弯路

此标志可以和“限制速度"标志（禁38）“建议速度”标志（警39）联合使用,见图17a）、图17b）；也可 以和说明连续弯路长度的辅助标志共同使用•见图170。

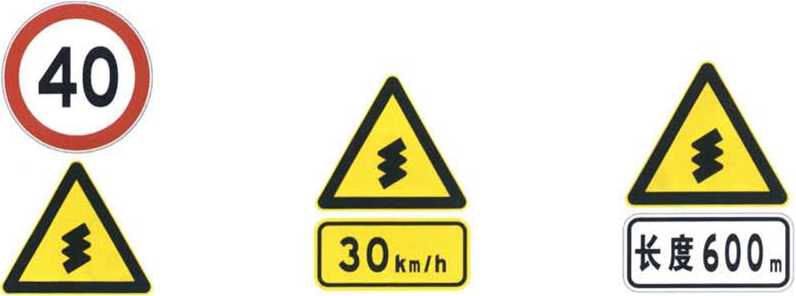

a）和限制速度标志（禁38）联合使用 b）和建议速度标志（警39）联合使用C）附加说明连续弯路长度的辅助标志

图17示例

4.6陡坡标志（图18）

用以提醒车辆驾驶人小心驾驶。当纵坡坡度大于表13规定时，在纵坡坡脚或坡顶以前适当位置设 置。纵坡坡度小于表13规定，经常发生制动失效事故的下坡路段也可以根据现场条件设置“下陡坡 标志

表13纵坡坡度值

a）上陡坡                              b）下陡坡

图18警5陡坡

可用辅助标志说明陡坡的坡度和坡长.也可将坡度值标在警告标志图形上,见图19o

长度30Om

• 4.7 连续下坡标志（图20）

用以提醒车辆驾驶人小心驾驶。设在连续两个及以上纵坡坡度大于表13规定且连续下坡长度超 过3 km的坡顶以前适当位置。如果纵坡坡度小于表13规定.但是经常发生制动失效事故的连续下坡 路段也可以根据现场条件设置“连续下坡”标志。当连续下坡总长大于3 kτn后,应重复设置。可以辅 助标志表示连续下坡的坡长.见图2L

图20警6连续下坡

△

怅度15 km

图21示例

• 4.8 窄路标志（图22）

用以警告车辆驾驶人注意前方车行道或路面狭窄情况•遇有来车应予减速避让。设在双车道路面 宽度缩减为6 m以下的路段起点前方。

ZNZ

a）两側变窄                  b）右侧变窄                C）左侧变窄

图22 警7 窄路

可用辅助标志说明窄路的长度•见图23a）；可与“建议速度”标志（警39）联合使用，见图23b）_o

Δ

长度20Om

a）附加说明窄路长度的辅助标志

b）和建议速度标志（警39）联合使用

• 4.9 窄桥标志（图24）

用以警告车辆驾驶人注意前方桥面宽度变窄.应谨慎驾驶,设在桥血净宽较两端路面宽度变窄•且 桥的净宽小于6 m的桥梁以前适当位置:。

图24警8窄桥

• 4. 10 双向交通标志（图25）

用以提醒车辆驾驶人注意会车。设在由双向分离行驶.因某种原因出现临时性或永久性的不分离 双向行驶的路段,或由单向行驶进入双向行驶的路段以前适当位置。

众

图25警9双向交通

• 4. 11注意行人标志（图26）

用以警告车辆驾驶人减速慢行•注意行人。设在行人密集，或不易被驾驶员发现的人行横道线以前 适当位置。城市中心区街道或设有信号灯处可不设。标志底色可釆用荧光黄绿色。

图26 ≡ 10注意行人

• 4. 12 注意儿童标志（图27）

用以警告车辆驾驶人减速慢行，注意儿童。设在小学、幼儿园、少年宫等儿童经常出入地点前适当 位置。标志底色可釆用荧光黄绿色。

• 4. 13注意牲畜标志（图28）

用以提醒车辆驾驶人注意慢行。设在经过放牧区、畜牧场等区域的公路上•经常有牲畜横穿、出入 的地点前适当位置。

图28 警12 注意牲畜

• 4. 14注意野生动物标志（图29）

用以提醒车辆驾驶人注意慢行。设在经过野生动物保护区的公路上•经常有野生动物横穿、出入的 地点前适当位置。标志上的动物图形可用该地区最常出现的野生动物种类适当调整•见图30_o

图29警13注意野生动物

图30示例

• 4. 15注意信号灯标志（图31）

用以警告车辆驾驶人注意前方路段设有信号灯,应依信号灯指示行车。

有以下情况之一者.应设置此标志：

a） 因受地形或其他因素影响.驾驶员不易发现前方为信号灯控制路口；

b） 由高速公路驶入一般道路的第一个信号灯控制路口；

C）因临时交通管制或其他特殊状况设置活动信号灯的路口。

• 4. 16 注意落石标志（图32）

用以提醒车辆驾驶人注意落石。设在有落石危险的傍山路段以前适当位置。使用时应根据落石的 不同方向选择图32a）或图32b）。

• 4. 17注意横风标志（图33）

用以提醒车辆驾驶人小心驾驶。设在经常有很强的侧向风的路段以前适当位置。设置了横风风向 标的可以不设此标志。

A

图33警16注意横风

• 4. 18易滑标志（图34）

用以促使车辆驾驶人注意慢行。设在路滑容易发生事故的路段以前适当位置。

• 4. 19 傍山险路标志（图35）

用以提醒车辆驾驶人小心驾驶。设在傍山险路路段以前适当位置。使用时应根据傍山险路的不同 朝向选择图35a）或图35b）。

▲ ▲

a）                                                           b）

图35警18傍山险路

• 4.20 堤坝路标志（图36）

用以提醒车辆驾驶人小心驾驶•设在沿水库、湖泊、河流等堤坝道路以前适当位置。使用时应根据 水库、湖泊等位于堤坝路的不同位置选择图36a）或图36b）₀

a）                                                               b）

图36警19堤坝路

4.21村庄标志（图37）

用以提醒车辆驾驶人小心驾驶。设在紧靠村庄、集镇且视线不良的路段以前适当位置。

• 4. 22 隧道标志（图38）

用以提醒车辆驾驶人注意慢行。设在双向行驶并且照明不好的隧道口前适当位置。

A

• 4.23 渡口标志（图39）

用以提醒车辆驾驶人谨慎驾驶。设在车辆渡口以前适当位置。

图39警22渡口

• 4.24 驼峰桥标志（图40）

用以提醒车辆驾驶人谨慎驾驶。设在拱度很大.影响视距的驼峰桥以前适当位置。

图40警23驼峰桥

• 4.25 路面不平标志（图41）

用以提醒车辆驾驶人减速慢行。设在路面颠簸路段或桥头跳车较严重的地点以前适当位置。该标 志可作临时标志使用。

图41警24路面不平

使用此标志时.应注意：

a）路面颠簸或桥头跳车的情况修复改善后，应及时拆除此标志；

1＞）通车路面存在坍塌、坑槽、水毁、隆起等病害.可设置此警告标志.但路面状况修复改善后应及 时拆除；

C）块石路面、铺砌路面路段，应设置此警告标志.并在标志下方设置辅助标志说明.见图42。

△

块石路

图42示例

4.26路面高突标志（图43）

用以提醒车辆驾驶人减速慢行。设在路面突然高突以前适当位置，减速丘前适当位置应设置此标 志.必要时可附加辅助标志说明。

• 4.29 铁路道口标志（图46、图47、图48、图49）

用以警告车辆驾驶人注意慢行或及时停车。警28为有人看守铁路道口标志.设在车辆驾驶人不易 发现的道口以前适当位置；警29为无人看守铁路道口标志.设在无人看守铁路道口以前适当位置。

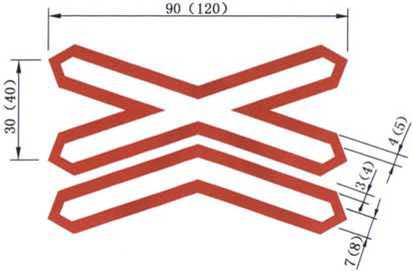

如果多股铁路与道路相交，则应在铁路道口标志上方设置叉形符号（警30）。叉形符号交叉点到警 告标志三角形顶点的距离为40 Cm_O

无人看守铁路道口应设置“铁路平交道口标线”见图50a）示例。如果未设置此标线，则需要在“无 人看守铁路道口”标志下设置“斜杠符号”（警31）,表示距铁路道口的距离。应设置的斜杠符号共有三 块，一道斜杠标志设在距铁路道口 50 m的位置.二道、三道斜杠标志分别设在距铁路道口 100 m和 150 m位置.见图50b）示例。城市道路与铁路相交的无人看守铁路道口，如果未设置“铁路平交道口标 线”.可以不设置“斜杠符号”，但需要根据实际道路环境增设一块预告标志，见图50C）示例。     •

图46警28有人看守铁路道口

图47警29无人看守铁路道口

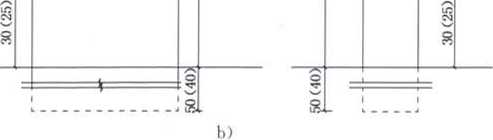

单位为厘米

单位为厘米

图50 （续）

4.30注意非机动车标志（图51）

用以提醒车辆驾驶人注意慢行。设在经常有非机动车横穿、出入的地点前适当位置。

图51警32注意非机动车

4.31注意残疾人标志（图52）

用以提醒车辆驾驶人减速慢行•注意残疾人。设在康复医院、残疾人学校等残疾人经常岀入地点前 适当位置。

图52警33注意残疾人

4.32事故易发路段标志（图53）

用以告示前方道路为事故易发路段.谨慎驾驶。设在交通事故易发路段以前适当位置,

图53警34事故易发路段

4.33慢行标志（图54）

用以提醒车辆驾驶人减速慢行。设在前方道路发生特殊情况•影响行车安全的路段以前适当位置。 例如：教练车行驶路线、驾驶考试路线等。示例见图55。

图54警35慢行

教练路线

a）

图55教练车行驶路线、驾驶考试路线慢行示例

4.34注意障碍物标志（图56）

用以告示前方道路有障碍物,车辆应按标志指示减速慢行。设在道路障碍物前适当位置•视具体情 况选用下列标志。

ʌ ʌ

a）左右绕行                b）左侧绕行                C）右侧绕行

4.35 注意危险标志（图57）

用以提醒车辆驾驶人谨慎驾驶。设在以上标志不能包括的其他危险路段以前适当位置。本标志一 般不单独使用.其下应设辅助标志，说明危险原因。

图57警37注意危险

4.36 施工标志（图58）

用以告示前方道路施工，车辆应减速慢行或绕道行驶。该标志可以作为临时标志支设在施工路段 以前适当位置。

图58 警38施工

4.37建议速度标志（图59）

用以提醒车辆驾驶人以建议的速度行驶•设在弯道、出口、匝道的适当位置。此标志一般不单独使 用，宜与其他警告标志联合使用或附加辅助标志•以说明建议速度的原因或路段位置、长度•见图60。

出口处设置的建议速度标志应设置在减速车道的适当位置；匝道建议速度标志设置在匝道的适当 位置。

建议速度和限制速度不同，仅表示警告和建议。

3 0 km/h

图59警39建议速度

b）弯道建议速度

4.38隧道开车灯标志（图61）

用以警告车辆驾驶人进入隧道打开前照灯.注意行驶。设在无照明或照明不足的隧道洞口前适当 位置。隧道标志（警21）和隧道开车灯标志（警40）只需设置一个。

图61警40隧道开车灯

4.39 注意潮汐车道标志（图62）

用以警告车辆驾驶人注意前方为潮汐车道。设在潮汐车道路段起点前适当位置。示例见图63。

注：潮汐车道设置位置、行驶方向变换时间等.需提前向社会告知.

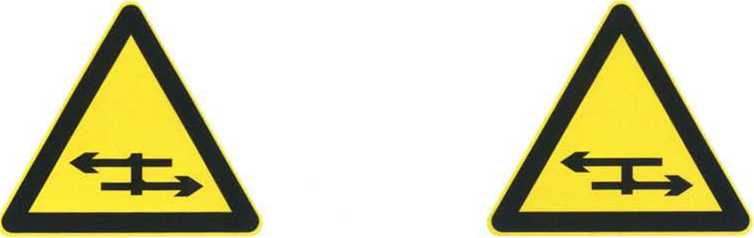

图62警41注意潮汐车道

4.40注意保持车距标志（图64）

用以警告车辆驾驶人注意和前车保持安全距离。设在经常发生车辆追尾事故路段前适当位置。

图64警42注意保持车距

4.41注意分离式道路标志（图65）

用以警告车辆驾驶人注意前方平面交叉的被交道路是分离式道路。设在被交道路是分离式路基且 分离距离较宽、车辆驶入平面交叉易发生错向行驶的平面交叉前适当位置。

a）十字平面交叉                       b） 丁字平面交叉

图65警43注意分离式道路

4.42注意合流标志（图66）

用以警告车辆驾驶人注意前方有车辆汇合进来。

A ʌ

图66警44注意合流

4.43避险车道标志（图67）

设置了避险车道的道路上，在其前方适当位置应至少设置一块避险车道［警45a）］标志。用以提醒 货车驾驶人注意是否使用避险车道。如果条件允许,宜在避险车道前2 km、l km,500 m左右及其他适 宜位置分别设置预告标志［警45b）］.在避险车道的入口处设置指示的警告标志［警45C）L

注：避险车道是设置在连续下坡路段路侧•主要利用制动床材料的滚动阻力逐渐降低失控车辆动能的原理或者利 用动能转化成势能的原理•为制动失效货车提供消能从而降低事故严重程度的设施

图67 （续）

4.44注意路面结冰、注意雨（雪）天、注意雾天、注意不利气象条件标志（图68）

用以警告车辆驾驶人注意路面结冰、注意雨（雪）天、注意雾天、注意不利气象条件等谨慎驾驶。用 于可变信息标志上。

a）注意路面结冰

b）注意雨（雪）天

C）注意雾天                       d）注意不利气象条件

图68警46注意路面结冰、注意雨（雪）天、注意雾天、注意不利气象条件

4.45注意前方车辆排队标志（图69）

用以警告车辆驾驶人注意前方车辆排队。用于可变信息标志上。

图69警47注意前方车辆排队

GB 5768.2—2009

5禁令标志

• 5. 1 一般规定

• 5. 1. 1禁令标志表示禁止、限制及相应解除的含义.道路使用者应严格遵守。

• 5. 1.2禁令标志的颜色.除个别标志外.为白底.红圈，红杠，黑图形。图形压杠。

• 5. 1.3禁令标志的形状为圆形.但“停车让行标志''为八角形.“减速让行标志''为顶角向下的倒等边三 角形。

• 5. 1.4禁令标志的尺寸见3.8.2规定。

• 5. 1.5禁令标志设置于禁止、限制及相应解除开始路段的起点附近。

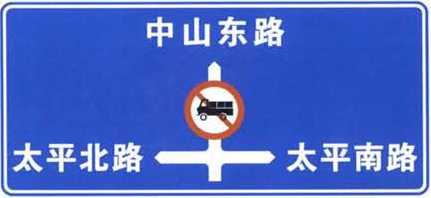

• 5. 1.6对于车辆如未提前绕行则无法通行的禁令标志设置的路段.应在进入禁令路段的路口前或适当' 位置设置相应的预告或绕行标志。见图70示例。

• 5. 1.7除特别说明外.禁令标志上不允许附加图形、文字。

• 5. 1. 8当需要使用本部分规定以外的禁令标志.除了执行GB 5768. 1 -2009的附录A的建议程序外， 应遵循以下一般原则：

a） 符合第3章的规定；

b） 标志内容尽量釆用图形方式.并应辅以文字说明；

C）仅釆用文字时，标志为白底、红圈、红杠、黑文字.形状为圆形或矩形。

□□□□

注：地而黑色箭头仅表示行车方向•以下同》

□□□□

图70示例

5.2停车让行标志（图71）

表示车辆应在停止线前停车瞭望•确认安全后，方可通行。标志形状为八角形，颜色为红底白字•尺

GB 5768.2—2009

寸见表7。参照附录E宜设置停车让行标志，示例见图72。

图71禁1停车让行

图72示例

5.3减速让行标志（图73）

表示车辆应减速让行.告示车辆驾驶人应慢行或停车.观察干道行车情况，在确保干道车辆优先.确 保安全的前提下，方可进入路口。设于交叉口次要道路路口。

标志的形状为倒三角形.颜色为白底.红边.黑字。参照附录E宜设置减速让行标志，示例见 图74a）和图74b）_o

图73禁2减速让行

a)

b)

注I： H表示是两面都是标志而.跟支撑形式无关。

注2： ★表示可选。

图74示例

5.4会车让行标志（图75）

表示车辆会车时.应停车让对方车先行。标志形状为圆形,颜色为白底红圈，红黑两种箭头。 见图76。

下列情况下应设置会车让行标志,有信号灯控制的可以不设：

a） 会车有困难的狭窄路段的一端；

b） 双向通行道路由于某种原因只能开放一条车道作双向通行.通行受限制的一端。

图78禁5禁止驶入

图79禁6禁止机动车驶入

6:00-20:00

a) 6：00~20：00禁止机动车驶入

注：*表示可选。

b)

图80示例

5.8禁止载货汽车驶入标志(图81)

表示禁止载货汽车驶入。设在禁止载货汽车驶入路段的入口处。对驶入的载货汽车有载重重量限 制或其他限制时•应用辅助标志说明，见图82示例。

图81禁7禁止载货汽车驶入

6:00-20:00

a）禁止一定吨位的载货汽车驶入示例

b）某一时段禁止载货汽车驶入示例

图82 示例

5.9禁止电动三轮车驶入标志（图83）

表示禁止电动三轮车驶入。设在禁止电动三轮车驶入路段的入口处。

图83 禁8禁止电动三轮车驶入

• 5. 10禁止大型（或小型）客车驶入标志（图84、图85）

表示禁止大型（或小型）客车驶入。设在禁止大型（或小型）客车驶入路段的入口处。 注：小型客车含十一座以下面包车、七座以下商务车及小轿车。

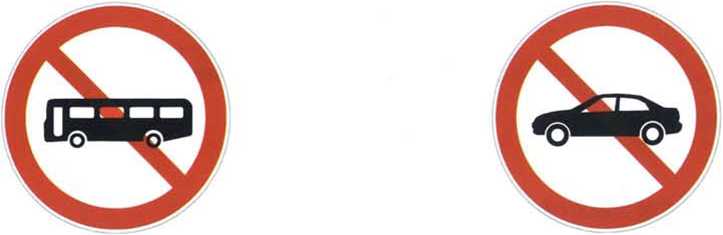

图85禁10禁止小型客车驶入

图84禁9禁止大型客车驶入

• 5. 11禁止挂车、半挂车驶入标志（图86）

表示禁止挂车、半挂车驶入。设在禁止挂车、半挂车驶入路段的入口处。

图86禁11禁止挂车、半挂车驶入

• 5. 12禁止拖拉机驶入标志（图87）

表示前方禁止各类拖拉机驶入。设在禁止各类拖拉机驶入路段的人口处。

图87禁12禁止拖拉机驶入

• 5. 13禁止三轮汽车、低速货车驶入标志（图88）

表示禁止三轮汽车、低速货车驶入。设在禁止三轮汽车、低速货车驶入路段的入口处。

图88禁13禁止三轮汽车、低速货车驶入

• 5. 14禁止摩托车驶入标志（图89）

表示禁止摩托车驶入。设在禁止摩托车驶入路段的入口处。

图89禁14禁止摩托车驶入

• 5. 15禁止某两种车辆驶入标志（图90）

表示禁止标志上所示的两种车辆驶入。设在禁止某两种车驶入路段的入口处。禁15为示例.表示 禁止载货汽车和各类拖拉机通行。此标志版面上不应多于两种车辆图形。

图90禁15禁止某两种车驶入

• 5. 16禁止非机动车进入标志（图91）

表示禁止各类非机动车进入。设在禁止非机动车进入路段的入口处。

图91禁16禁止非机动车进入

• 5. 17禁止畜力车进入标志（图92）

表示禁止畜力车进入。设在禁止畜力车进入路段的入口处。

图92 禁17禁止畜力车进入

5. 18禁止人力（客、货）三轮车进入标志（图93、图94）

表示禁止人力（客、货）三轮车进入。设在禁止人力（客、货）三轮车进入路段的入口处。

表示禁止人力车进入。设在禁止人力车进入路段的入口处。

图95禁20禁止人力车进入

5. 20禁止行人进入标志（图96）

表示禁止行人进入。设在禁止行人进入的地方。

图96禁21禁止行人进入

5.21禁止向左（或向右）转弯标志（图97、图98）

表示前方路口禁止一切车辆向左（或向右）转弯。设在禁止向左（或向右）转弯的路口以前适当位 置。有时间、车种等特殊规定时.应用辅助标志说明或附加图形。附加图形时.保持箭头的位置不变.见

图99。如果禁止两种以上（含两种）车辆时，宜用辅助标志说明，见图99₀

a）禁止载货汽车左转

b）禁止小客车右转

C）禁止载货货车及拖拉机左转弯                    .

图99 （续）

5.22 禁止直行标志（图IOO）

表示前方路口禁止一切车辆直行。设在禁止直行的路口以前适当位置。有时间、车种等特殊规定 时.应用辅助标志说明或附加图形。附加图形时.保持箭头的位置不变。如果禁止两种以上（含两种）车 辆时.宜用辅助标志说明。见图101。

图100禁24禁止直行

禁止货车及小客车宜行

图101示例

5. 23禁止向左向右转弯标志（图102）

表示前方路口禁止一切车辆向左向右转弯。设在禁止向左向右转弯的路口以前适当位置.有时 间、车种等特殊规定时,应用辅助标忐说明或附加图形。附加图形时.保持箭头的位置不变。如果禁止 两种以I：（含两种）车辆时.宜用辅助标志说明.见图】03。

图102禁25禁止向左向右转弯

ZnB

禁止载货汽车和拖拉机向左向右转弯

图103 示例

5. 24禁止直行和向左转弯（或直行和向右转弯）标志（图104、图105）

表示前方路口禁止一切车辆直行和向左转弯（或直行和向右转弯）。设在禁止直行和向左转弯（或 直行和向右转弯）的路口以前适当位置。有时间、车种等特殊规定时.应用辅助标志说明或附加图形。 附加图形时.保持箭头的位置不变。如果禁止两种以上（含两种）车辆时,宜用辅助标志说明.见图106。

图105禁27禁止直行和向右转弯

图104禁26 禁止直行和向左转弯

a)

(S)

b)

5. 25禁止掉头标志（图107）

表示禁止机动车掉头。设在禁止机动车掉头路段的起点和路口以前适当位置。

图107禁28禁止掉头

5.26禁止超车标志（图108）

表示该标志至前方解除禁止超车标志的路段内.不允许机动车超车。设在禁止超车路段的起点。 已设有道路中心实线和车道实线的可不设此标志。

φ

图108禁29禁止超车

5.27解除禁止超车标志（图109）

表示禁止超车路段结束。设在禁止超车路段的终点.标志颜色为白底、黑圈、黑细斜杠、黑图形。此 标志应和禁止超车标志（禁30）成对使用。

图109 禁30解除禁止超车

5. 28禁止停车标志（图110）

表示在限定的范围内.禁止一切车辆停、放。设在禁止车辆停、放的地方。该标志为蓝底红圈红斜 杠。禁止车辆停放的时间、车种和范围可用辅助标志说明。

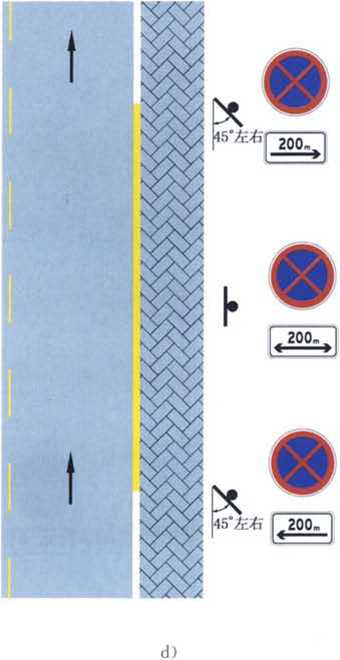

禁止停放的范围也可以用图Illa）、图111b）、图IIIC）所示形式。其中图IIIa）和图IIlC）设在禁 止停放路段的两端•如果路段较长•可以根据需要重复设置图Illb）O另外•也可以在图110标志下设 置辅助标志表示禁止停车路段区域。见图IlId）、图IIIe）、图IIlf）示例。

设置了“禁止停车标线”可不设禁31。如标线有可能被积雪覆盖.宜同时设置此标志。设置了此标 志可不设“禁止停车标线”。

图110禁31禁止停车

f）

图111（续）

• 5.29 禁止长时停车标志（图112）

表示在限定的范围内.禁止一切车辆K时停、放.临时停车不受限制。设在禁止车辆长时停、放的地 方。该标志为蓝底红圈红斜杠。临时停车指车辆停车上下客或装卸货等，旦驾驶人在车内或车旁守候， 禁止车辆停、放的时间、车种利范围可用辅助标志说明_U

禁止停放的范围也可参见图Ill所示形式。

设置了“禁止路边长时停车标线”可不设禁32。如标线有可能被积雪粒盖.宜同时设置此标志。设 置了此标志"I不设“禁止路边长时停车标线

图112禁32禁止长时停车

• 5.30 禁止鸣喇叭标志（图113）

表示禁止车辆鸣喇叭.设在需要禁止车辆鸣喇叭的地方。禁止鸣喇叭的时间和范围可用辅助标志说明。

图113 禁33 禁止鸣喇叭

5.31限制宽度标志（图114）

表示禁止装载宽度超过标志所示数值的车辆通行。设在最大容许宽度受限制的地方。禁34中的 数字为示例.表示禁止装载宽度超过3 m的车辆进入.道路净宽符合相关法律法规和标准规范规定的 道路不需设此标志；设置此标志的路段•在进入此路段前的路口适当位置应设置相应的指路标志提示• 使装载宽度超过标志所示数值的车辆能够提前绕道行驶

图114禁34限制宽度

5. 32限制高度标志（图115）

表示禁止装载高度超过标志所示数值的车辆通行。设在最大容许高度受限制的地方■禁35数字 为示例.表示禁止装载高度超过3. 5 m的车辆进入。道路净高符合相关法律法规和标准规范规定的道 路不需设此标志；设置此标忐的路段•在进入此路段前的路口适当位置要设置相应的指路标志提示•使 装载高度超过标志所示数值的车辆能够提前绕道行驶。

在最大容许高度受限制的地方.如果易发生车辆碰撞事故、碰撞可能导致结构安全时.除了设置限 制高度的禁令标志外•可在标志处设置立面标记和其他防护设施•见图116。

图115禁35限制高度

图116示例

5. 33限制质量标志（图117）

表示禁止总质量超过标志所示数值的车辆通行。设在需要限制车辆质量的桥梁两端。禁36中数 字为示例.表示禁止装载总质量超过IO t的车辆通过。设置此标志的路段.在进入此路段前的路口适 当位置要设置相应的指路标志提示.使总质量超过标志所示数值的车辆能够提前绕道行驶。

在经检查、检测和加固后的桥梁如果不能满足桥涵设计规范的要求•需要在桥梁的两端设置此标 志.数值根据检测、评估等的结果确定。

以下情况可以不设此标志：

a） 法律规定禁止的车辆载重；

b） 餅梁符合相应的设计规范。

图117禁36限制质量

5. 34 限制轴重标志（图118）

表示禁止轴重超过标志所示数值的车辆通行。设在需要限制车辆轴重的桥梁两端。禁37中数字 为示例.表示禁止轴重超过Iot的车辆通过。设置此标志的路段.在进入此路段前的路口适当位置要 设置相应的指路标志提示.使轴重超过标志所示数值的车辆能够提前绕道行驶。

在经检査、检测和加固后的桥梁如果不能满足桥涵设计规范的要求•需要在桥梁的两端设置此标 志，数值根据检测、评估等的结果确定。

以下情况可以不设此标志：

a） 法律规定禁止的车辆轴重；

b） 桥梁符合相应的设计规范。

图118禁37限制轴重

5. 35 限制速度标志（图119）

表示该标志至前方解除限制速度标志或另一块不同限速值的限制速度标志的路段内•机动车行驶 速度（单位为km/h）不准超过标志所示数值。限制速度标志设在需要限制车辆速度的路段的起点,其 限速值不宜低于20 km/h。禁38中数字为示例.表示限制速度为40 km/h。

图119禁38 限制速度

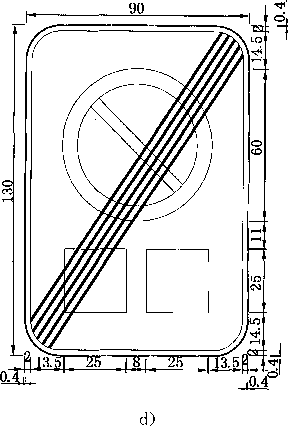

5. 36解除限制速度标志（图120）

表示限制速度路段结束。设在限制车辆速度路段的终点。标志颜色为白底、黑圈、黑细斜杠、黑字。 禁39为示例.表示限制速度为40 km/h的路段结束。解除限制速度标志应和限制速度标志（禁38）配 合使用。以另一块不同限速值的限制速度标志表示前一限速路段结束时•可不设此标志。

图120禁39解除限制速度

5. 37停车检查标志（图121）

表示机动车应停车接受检査。设在需要机动车停车接受检査的地点。有车种规定时.应用辅助标 志说明。

图121禁40停车检查

5. 38禁止运输危险物品车辆驶入标志（图122）

表示禁止运输危险物品车辆驶入。设在禁止运输危险物品车辆驶入路段的入口处。

图122禁41禁止运输危险物品车辆驶入

5. 39 海关标志（图123）

表示道路前方是海关，所有机动车应停车后方可通过。设在道路上机动车需停车接受海关检査方 可通过的地点。

图123禁42海关

5. 40 区域禁止及解除标志（图124、图125、图126、图127、图128、图129）

表示区域内禁止车辆的某种行为。设在禁止区域的所有入口处（禁止）及出口处（禁止解除）。

区域限速及解除标志主要用于城市中心区、居民聚居区.版面上的数值一般为30 km/h.40 km/h 或20 km/h,示例见图130_o

图124 禁43 区域限制速度

图125禁44 区域限制速度解除

图130示例

6指示标志

• 6. 1 一般规定

• 6. 1. 1指示标志表示指示车辆、行人行进的含义.道路使用者应遵循。

• 6. 1.2指示标志的颜色.除个别标志外，为蓝底、白图形。

• 6. 1.3指示标志的形状分为圆形、长方形和正方形。

• 6. 1.4指示标志的尺寸见3. 8.3规定。

• 6. 1.5指示标志设置于指示开始路段的起点附近。

• 6. 1.6有时间、车种等规定时，应用辅助标志说明。除特别说明外，指示标志上不允许附加图形。附加 图形时，原指示标志的图形位置不变。

• 6. 1.7当需要使用本部分规定以外的指示标志，除r执行GB 5768. 1 -2009的附录A的建议程序外. 应遵循以下一般原则：

a） 符合第3章的规定；

b） 标志内容尽量釆用图形方式,并应辅以文字说明。

• 6.2 直行标志（图131）

表示一切车辆只准直行。设在应直行的路口以前适当位置。有时间、车种等规定时.应用辅助标志 说明或附加图形。版面附加图形时.保持箭头的位置不变；如果指示两种以上（含两种）车辆时.宜用辅 助标志说明。图132a）表示载货汽车应直行.图132b）表示小客车应直行。

图131示1直行

a）                                                               b）

图132示例

6.3向左（或向右）转弯标志（图133、图134）

表示一切车辆只准向左（或向右）转弯。设在车辆应向左（或向右）转弯的路口以前适当位置。有时 间、车种等规定时.应用辅助标志说明或附加图形。版面附加图形时.保持箭头的位置不变；如果指示两 种以上（含两种）车辆时.宜用辅助标志说明。

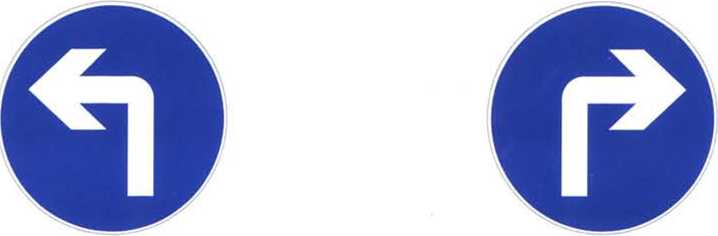

图133示2向左转弯                  图134示3向右转弯

6.4直行和向左转弯（或直行和向右转弯）标志（IS 135、图136）

表示一切车辆只准直行和向左转弯（或直行和向右转弯）。设在车辆应直行和向左转弯（或直行和 向右转弯）的路口以前适当位置。有时间、车种等规定时•应用辅助标志说明或附加图形。版面附加图 形时.保持箭头的位置不变；如果指示两种以上（含两种）车辆时,宜用辅助标志说明。

示5和禁22含义和作用相同。如禁令标志套用于指示标志仁时.还应单独设置相应的禁令标志或 指示标志，见图137例。

图137 示例

6.5向左和向右转弯标志（图138）

表示一切车辆只准向左和向右转弯。设在车辆应向左和向右转弯的路口以前适当位置。有时间、 车种等规定时.应用辅助标志说明或附加图形。

图138 示6向左和向右转弯

6.6靠右侧（或靠左侧）道路行驶标志（图139、示图140）

表示一切车辆只准靠右侧（或靠左侧）行驶。设在车辆应靠右侧（或靠左侧）道路行驶的地方_O

图139示7靠右侧道路行驶            图140示8靠左侧道路行驶

6.7立体交叉行驶路线标志（图141、图142）

表示一切车辆在立体交叉处可以直行和按图示路线左转弯（或直行和右转弯）行驶。设在立体交叉 左转弯（或右转弯）出口处适当位置。

6.8环岛行驶标志（图143）

表示一切车辆只准靠右环行，设在环岛面向路口来车方向的适当位置。环内驶出车辆和环行车辆 具有优先权.车辆进入环岛时应让环内车辆优先通行。

图143示11环岛行驶

• 6.9 单行路标志（图144、图145）

表示该道路为单向行驶.已进入车辆应依标志指示方向行车。设在单行路入口起点处的适当位置。 有时间、车种等规定时.应用辅助标志说明或附加图形。标志板面与单行道平行的用示12.板面与单行 道垂直的用示13。单行路标志需结合其他标志共同设置.见图146_o

图144示12单行路（向左或向右）

图145示13单行路（直行）

b)

注1：单行路上黑色箭头仅表示行车方向.非地面导向箭头。

注2： 上表示可选。

• 6. 10 步行标志（图147）

表示该段道路只供步行.任何车辆不准进入。设在步行街的两端。有时间规定时.应用辅助标志 说明。

图147 示14 步行

• 6. 11 鸣喇叭标志（图148）

表示机动车行至该标志处应鸣喇叭，以提醒对向车辆驾驶人注意并减速慢行。以下路段应结合事 故情况考虑是否在对向上设置此标志.可以和相关的警告标志并设。

a） 平曲线半径等于或小于表11规定及停车视距小于表H规定的曲线路段；如果设置了凸面反 光镜.可不设此标志；

b） 坡度大于表13的上陡坡且视距低于表11规定的路段；

C）二级及以下公路隧道入口前视距不良的路段。

图148 示15 鸣喇叭

• 6. 12最低限速标志（图149）

表示机动车驶入前方道路的最低时速限制。设在高速公路或其他道路限速路段的起点及各立交入 口后的适当位置。

本标志应与最高限速标志配合设置在同一标志支撑上•不单独使用。路侧安装时.最高限速标志居 上,最低限速标志居下；门架式或悬臂式安装时,最高限速标志居左•最低限速标志居右。

图149示16最低限速

• 6. 13路口优先通行标志（图150）

表示交叉口主要道路上车辆享有优先通行权利。设在交叉口主要道路的路口以前适当位置。

交叉口次要道路路口设停车让行或减速让行标志的，可在主要道路路口设路口优先通行标志；如果

GB 5768.2—2009

主要道路上设了路口优先通行标志，则次要道路上应设停车让行或减速让行的标志•见图151。 主要道路上的路口设置了路口优先通行标志（示17）时.则不应设交叉路口标志（警1）。

图150示17路口优先通行

图151示例

• 6. 14会车先行标志（图152）

表示车辆在会车时享有优先通行权利•与禁3会车让行标志配合使用。设在有会车让行标志路段 的另一端。标志颜色为蓝底，对向来车为红色箭头.优先行进方向为白色箭头。

设置了会车先行标志的道路另一端应设置“会车让行”标志；设置了“会车让行”标志的道路另一端 不一定应设置“会车先行”标志；设有“会车让行”标志的一端的车辆驾驶人应减速•避让对向来车。

图152示18会车先行

• 6. 15人行横道标志（图153）

表示该处为人行横道。标志颜色为：蓝底、白三角形、黑图形。设在人行横道两端适当位置,并面向 来车方向。该标志应与人行横道线同时使用。

设置了信号灯的路段或路口，可以不设此标志。根据需要可以提前设置“注意行人”的警告标志。

图153示19人行横道

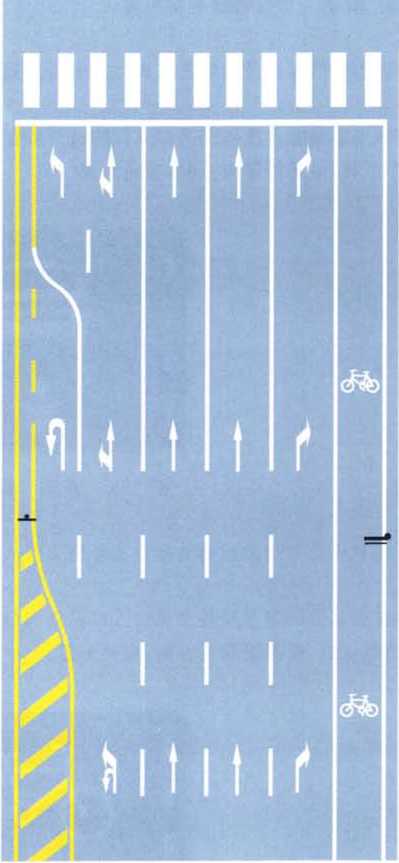

• 6. 16车道行驶方向标志（图154〜图161）

表示车道的行驶方向。设在导向车道以前适当位置。

示20〜示26宜设在所指示的车道上方，无法正对车道时宜以示27表示，同时，车道路面需施划直 行、转弯、掉头等导向箭头，地面导向箭头应与标志上的指示一致。图162所示为前置的掉头专用车道 和其他车道的行驶方向合并设置在一块标志上的示例。

图154示20右转车道

图155示21左转车道

图156示22直行车道

图157示23直行和右转合用车道

图158示24直行和左转合用车道

图159示25掉头车道

■ ■ ɪ ■ ■ ¹

图161示27分向行驶车道

^IllIIl

图162示例

• 6. 17专用道路和车道标志（图163〜图169）

用以告示前方道路或车道专供指定车辆通行,不准其他车辆及行人进入。

• 6. 17. 1公交线路专用车道标志（图163）

表示该车道专供本线路行驶的公交车辆行驶，设在进入该车道的起点及各交叉口入口前适当位 置。版面上箭头应正对车道•箭头方向向下。标志无法正对车道时，可以不标注箭头。有时间规定时• 应以辅助标志表示。

该标志应与公交专用车道标线配合使用。公交专用车道施划了标线.在起始点、大型路口及其他易

引起误判的地方应设置该标志.其他小路口可酌情减少设置该标志

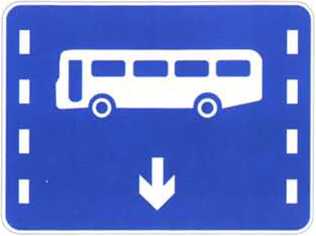

图163示28公交线路专用车道

• 6. 17.2机动车行驶标志（图164）

表示该道路只供机动车行驶。设在该道路的起点及各交叉口入口前适当位置，

• 6. 17. 3 机动车车道标志（图165）

表示该车道只供机动车行驶。设在该车道的起点及各交叉口入口前适当位置。版面上箭头应正对 车道，箭头方向向下。在标志无法正对车道时，可调整箭头方向，指向车道。

图164示29机动车行驶

图165示30机动车车道

• 6. 17.4非机动车行驶标志（图166）

表示该道路只供非机动车行驶。设在非机动车行驶道路的起点及各交叉口入口前适当位置，

• 6. 17.5非机动车车道标志（图167）

表示该车道只供非机动车行驶。设在该车道的起点及各交叉口入口前适当位置。版面上箭头应正 对车道.箭头方向向下。在标志无法正对车道时，可调整箭头方向.指向车道。

图166示31非机动车行驶

• 6. 17.6 快速公交系统（BRT）专用车道标志（图168）

表示该车道专供BRT车辆行驶。设在进入该车道的起点及各交叉口入口前适当位置。有时间规 定时，应以辅助标志表示。

本标志应与公交专用车道标线配合使用。

图168示33快速公交系统专用车道

• 6. 17.7多乘员车辆(HOV)专用车道标志(图169)

表示该车道只供多乘员的车辆行驶。设在进入该车道的起点及各交叉「I入门前适当位置。有人数， 规定时.可以在标志右上角表示.见图170,图上数字为示例；有时间、车型规定时，应以辅助标志表示。

本标志应与多乘员车辆专用车道标线配合使用。

注：H(JV专用车道的设置、允许使用HOV专用车道的多乘员车辆的定义.需提前向社会告知。

图169示34多乘员车辆专用车道

I       3+1

:育:

I            I

图170 示例

6. 17.8不同的专用车道标志并设

不同的专用车道标志可以并设在同一块标志上。示例见图171。

图171示例

• 6. 18 停车位标志（图172）

表示机动车允许停放的区域。需要和停车位线配合使用。有车种专用、时段或时长限制时,可用辅 助标志表示。图172中a）表示可以停放机动车，b）和C）表示从标志处向箭头指示方向机动车可以停 放.d）表示按图示占用部分人行道边缘停放机动车。

机动车停车位标志的短边边长不小于60 cm.非机动车停车位标志的短边边长不小于30 Cm_O 停车位标志设置时一般朝向来车。

图172 示35 停车位

不同性质停车位标志规定如下：

a）限时段停车位标志；表示此处机动车只能在标志准许的时段停放.其他时段禁止停放。需要和 机动车限时停车位标絞配合使用。见图173。

图173限时段停车位标志示例

b）限时长停车位标志；表示此处车辆停放的时长不应超过标志表示的时间。见图174_β这种情 况下可以不划停车位絞。

图174限时长停车位标志示例

C）残疾人专用停车位标志;表示此处仅允许残疾人驾驶的车辆停放。需配合残疾人专用停车位 线使用，有时段或时长限制时.可用辅助标志表示。见图175。

GB 5768.2—2009

图175残疾人专用停车位标志示例

d）校车专用停车位标志、校车停靠站点标志；表示此处仅允许校车停放。需配合校车专用停车 位线或校车停靠站标线使用。有时段限制时.可用辅助标志表示。此标志可以和注意儿童 （警11）标志合用。见图176₀

a）                             b）                             C）                               d）

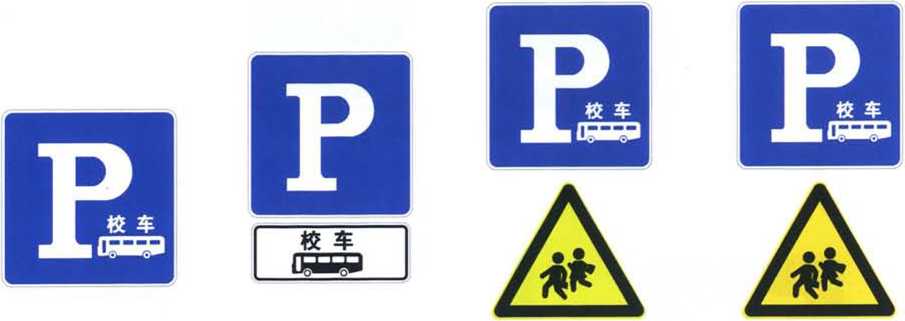

图176校车专用停车位标志、校车停靠站点标志示例

e）出租车专用停车位标志;表示此处仅允许岀租车停放。需配合出租车专用停车位线使用。有 时段或时K限制时.可用辅助标志表示。

图177出租车专用停车位标志示例

f）非机动车专用停车位标志；表示此处仅允许非机动车停放。需配合非机动车专用停车位线使 用。有时段或时长限制时.可用辅助标志表示。见图178。

（⅞ I

图178非机动车专用停车位标志示例

g）公交车专用停车位标志；表示此处仅允许公交车停放。需配合公交车专用停车位线使用。见 图 179。

图179公交车专用停车位标志示例

h）专属停车位标志；表示此处车位为专属（单位或个人）车辆停放。需配合专属停车位线使用。 见图180.

GB 5768.2—2009

7:00 - 9:00 15:00-17:00

图182限时段允许掉头示例

7指路标志

• 7. 1 一般规定

• 7. 1. 1指路标志表示道路信息的指引，为驾驶者提供去往目的地所经过的道路、沿途相关城镇、重要公 共设施、服务设施、地点、距离和行车方向等信息C

• 7. 1.2指路标志的颜色.除特别说明外.一般道路指路标志为蓝底、白图形、白边框、蓝色衬边；高速公 路和城市快速路指路标志为绿底、白图形、白边框、绿色衬边。

• 7. 1.3指路标志的形状.除个别标志外.为长方形和正方形。

7.1.4 指路标志的尺寸见3. 8.4.3.8.5规定。

• 7. 1.5指路标志信息依据重要程度、道路等级、服务功能等因素分层：

a） A层信息：指高速公路、国道、城市快速路.直辖市、省会、自治区首府等控制性城市，及其他本 区域内相对重要的信息：

b） B层信息：指省道、城市主干道路.县及县级市，及其他本区域内相对较重要的信息；

C） C层信息:指县道、乡道、城市次干道路、支路.乡、镇、村.及其他本区域内的一般信息；

d）根据地区特点.可继续下分。

• 7. 1.6指路标志信息选取应遵循以下原则：

a） 关联、有序；

b） 便于不熟悉路网的道路使用者顺利到达目的地；

C）信息量适中：一块指路标志版面中.各方向指示的目的地信息数量之和不宜超过六个；一般道 路交叉路口预告标志和交叉路口告知标志版面中•同一方向指示的目的地信息数量不应超过 两个.同一方向需选取两个信息时•应在一行或两行内按照信息由近到远的顺序由左至右或由 上至下排列.见图183示例。

信息1信息2

信息3 信息5

信息4^^信息6

图183标志版面信息排列例

• 7. 1.7图形选取原则

指路标志的图形选取应简洁、清晰、明了。

• 7. 1.8信息含义

不同类型指路标志中信息的含义应遵循以下原则：

a）如图184所示类型的指路标志.其中信息的含义应遵循以下原则:

1）标识在箭头中的信息为交叉口交叉道路的编号或名称；

2）标识在箭头外.箭头所指向的信息为交叉口各交叉道路所能通达的地点.公路或道路的编

号或名称。

前方通达的地点、道路

——前方通达的地点、道路—

I

I

:河西区

_前方交又道路     «______

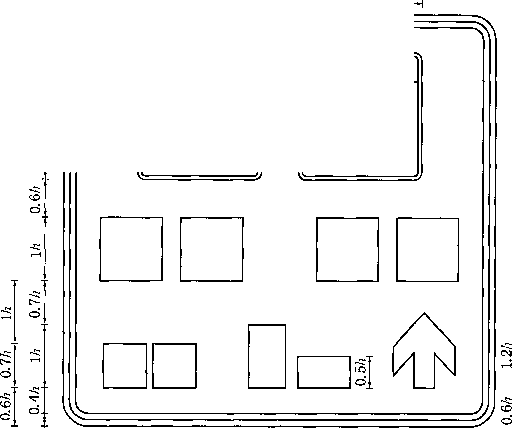

字高值为0.5 h〜0.7 h

前方交又道路

字髙值为0.5 h~0.7 h

b)

图184标志信息示例

b）如图185所示类型的指路标志，版面中的箭头表示路径方向。

，泰五一路 ♦红旗路 奋进路》

图185表示路径方向的箭头示例

C）箭头的使用

指路标志中的箭头包括6种方向指示，如图186_o其中a表示向右方向；b表示右侧出口方向 或斜向右方向；C表示前进方向；d表示左侧出口方向或斜向左方向；e表示向左方向；f指示当

前车道并仅应用于门架或悬臂标志中.此时箭头朝下对准指示车道的中心。

图186箭头方向示意图

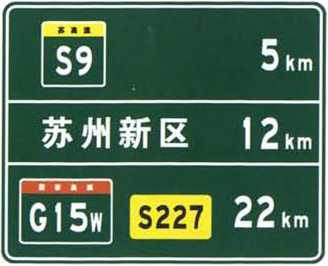

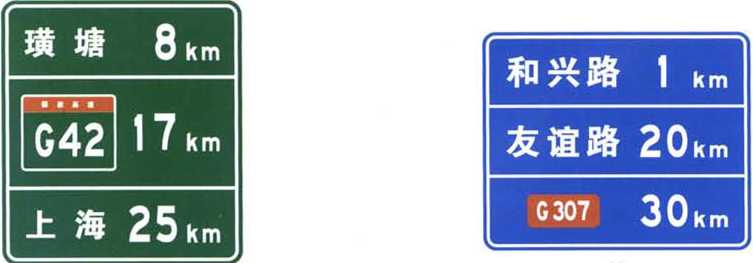

• 7. 1.9指路标志上距离的数值确定

• 7. 1.9. 1计算基准点选取

a） 一般道路指路标志：

1）指示信息为一般道路时.若所指示道路与当前道路直接相交.则以平面交叉口作为计算基

GB 5768.2—2009

准点；若通过其他道路相连•则以连接道路与所指示道路的平由i交叉口作为计算基准点；

2） 指示信息为高速公路或城市快速路时.以一般道路与高速公路、城市快速路的连接线平面 交叉口或减速车道渐变段起点作为计算基准点；

3） 指示信息为弛区信息时.若为有环线的特大城市或大城巾.以中心环线的入口作为计算基 准点；若为无环线的特大城市或大城市•中、小城市（区、县），或乡村•以中心区（老城区）或 政府所在地作为计算基准点；

4） 指示信息为旅游景区、交通枢纽等较大型重要地物时.以距其建筑物本身或外围大门最近 的平面交叉口作为计算基准点。

b）高速公路和城市快速路指路标志：

1） 入口预告标志及入口标志中指示的距离.以被交道路与高速公路或城市快速路连接线平• 面交叉口或减速车道渐变段起点作为计算基准点；

2） 出口预告标志及出口标志中指示的距离.以高速公路或城市快速路出口的减速车道渐变 段起点作为计算基准点•见图187。

3） 指示服务区、停车区、停车场等沿线设施信息时.均以通往相关信息出口的减速车道渐变 段起点作为计算基准点•见图187；

分流点           一个车道的宽度     分流鼻

a）直接式单车道

一个车道的宽度

減速车道

∣＞）直接式双军道

图187不同形式减速车道渐变段起点

• 7. 1.9.2数值的确定

距离的数值为标志设置点与相关信息的计算基准点的间距。标志设置点与计算基准点间存在多条 路径时.以习惯路径计算距离，所选取的习惯路径应统一。

距离的数值一般以公里为单位•并四舍五入取整•距离不足Ikm的以Ikm计。城市道路可以百 米为单位计.但整个城市的表示方法宜统一。

• 7.2 一般道路指路标志

• 7.2. 1分类

一般道路指路标志按标志的功能分为路径指引标志、地点指引标志、道路沿线设施指引标志、其他 道路信息指引标志。其中路径指引标志设置在一般道路交叉口前后•其他类型指路标志设置在一般道 路路段上•

• 7.2. 1. 1路径指引标志如下:

a） 交叉路口预告标志；

b） 交叉路口告知标志；

C）确认标志。

• 7.2. 1.2地点指引标志如下：

a） 地名标志；

b） 著名地点标志；

C）分界标志；

d） 地点识别标志。

• 7.2. 1.3道路沿线设施指引标志如下：

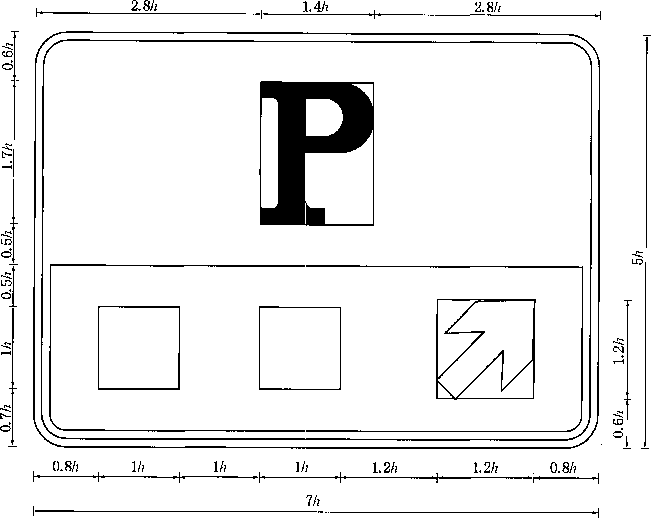

a） 停车场（区）标志；                                                 •

b） 错车道标志；

C）人行天桥标志和人行地下通道标志；

CI）残疾人专用设施标志；

e） 观景台标志；

f） 应急避难设施（场所）标志；

g） 休息区标志。

• 7.2. 1.4其他道路信息指引标志如下：

a） 绕行标志；

b） 此路不通标志；

C）车道数变少标志；

d） 车道数增加标志；

e） 交通监控设备标志；

f） 隧道出口距离预告标志；

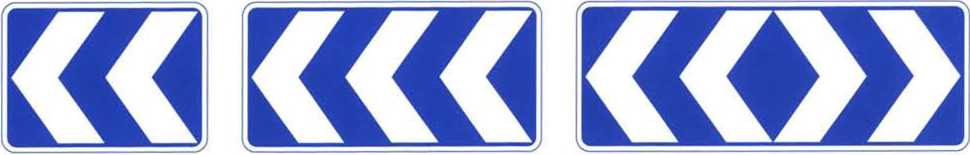

g） 线形诱导标；

h） 里程碑、里程牌；

i）  百米桩；

j） 公路界碑。

7.2.2路径指引标志

• 7.2. 2. 1路径指引标志配置

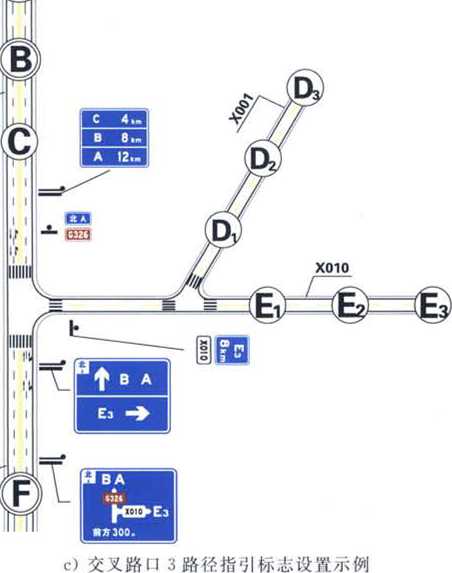

一般公路路径指引标志使用方法见表14₀城市道路可参照执行.如条件所限.城市道路可降低路 径指引标志配置要求.但应设置必要的交叉路口告知标志。

表14 一般公路路径指引标志

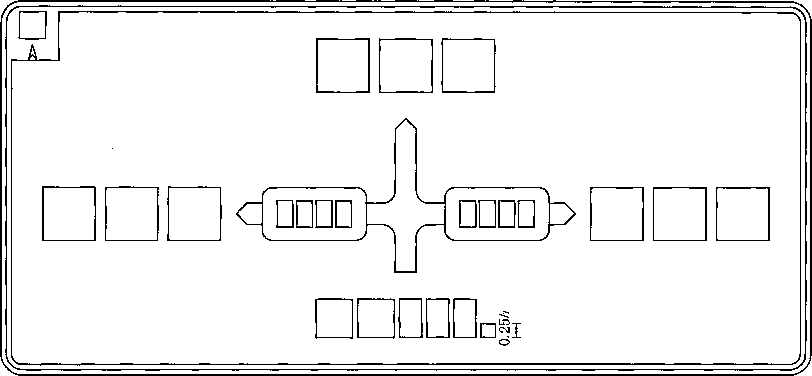

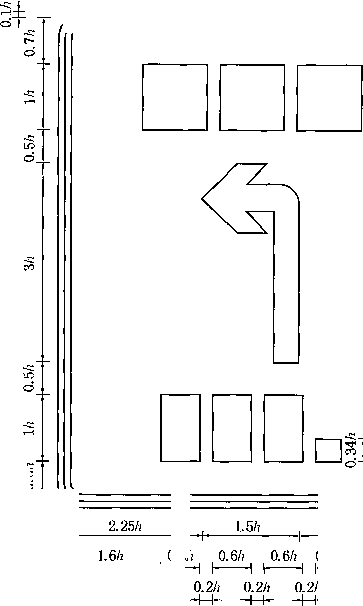

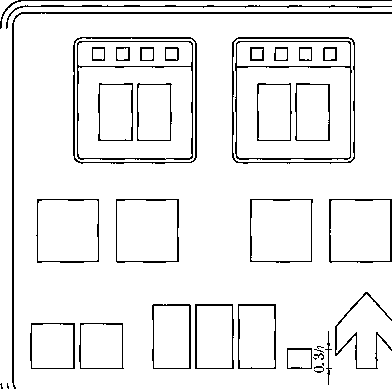

7.2.2.2交叉路口预告标志(图188〜图190)

用以预告前方交叉路「I形式、交叉公路的编号或交叉道路的名称、通往方向信息、地理方向信息以 及距前方交叉路口的距离。设在交叉路口告知标志前150 m〜50Om处.设置在城市道路I：时.如条件 所限.可向交叉路口适当前移.但距交叉路口不应少于IOO m且不应遮挡交叉路口告知标志。双车道 公路可采用单柱标志预告前方交叉公路编号信息.见图191示例。

a)                                                               b)

图188路1四车道及以上公路交叉路口预告

b)

a)                                                               b)

图190路3箭头杆上标识公路编号、道路名称的公路交叉路口预告

[G108]

图191预告前方交叉公路编号的预告标志例

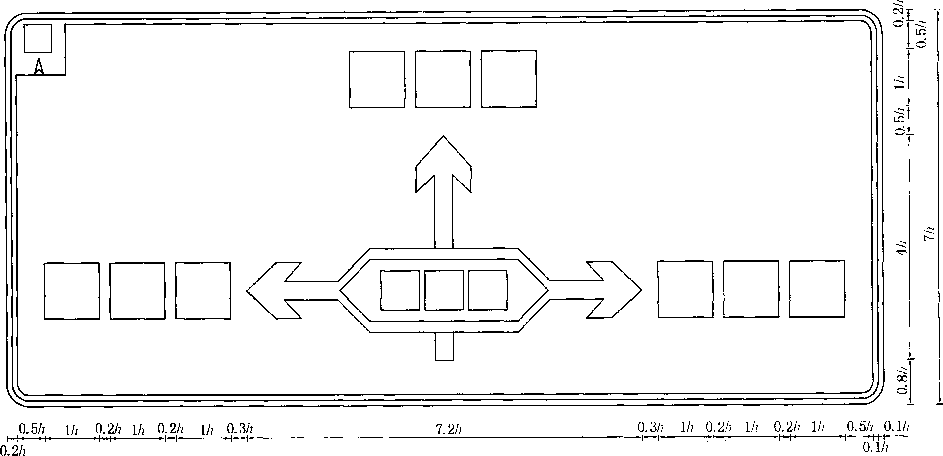

7.2.2.3交叉路口告知标志(图192、图193、图194、图196、图198、图199)

用以告知前方交叉路口形式、交叉公路的编号或交叉道路的名称、通往方向信息、地理方向信息。

设在距交叉路口前30 m〜80 m处。该标志一般不标示距离，县乡公路上的交叉路口后未设地点距离 标志时.交叉路口告知标志可指示目的地信息的距离，

d)

e)

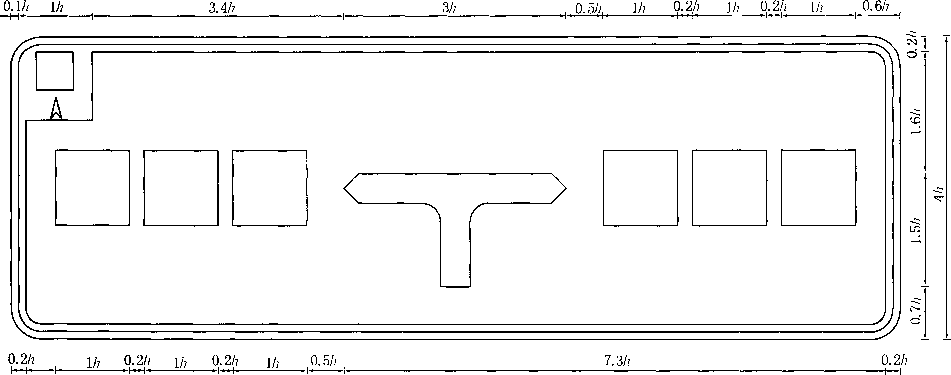

图193路5 丁字交叉路口

C) Y型交叉路口标志见图194。

面积较大的Y型交叉口 .宜同时在分岔点处设置指引路线或方向的标志•起到辅助指引作用•见 图195示例。

图195 Y型交叉路口标志设置例

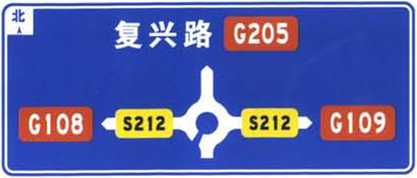

d）环形交叉路口标志见图196。

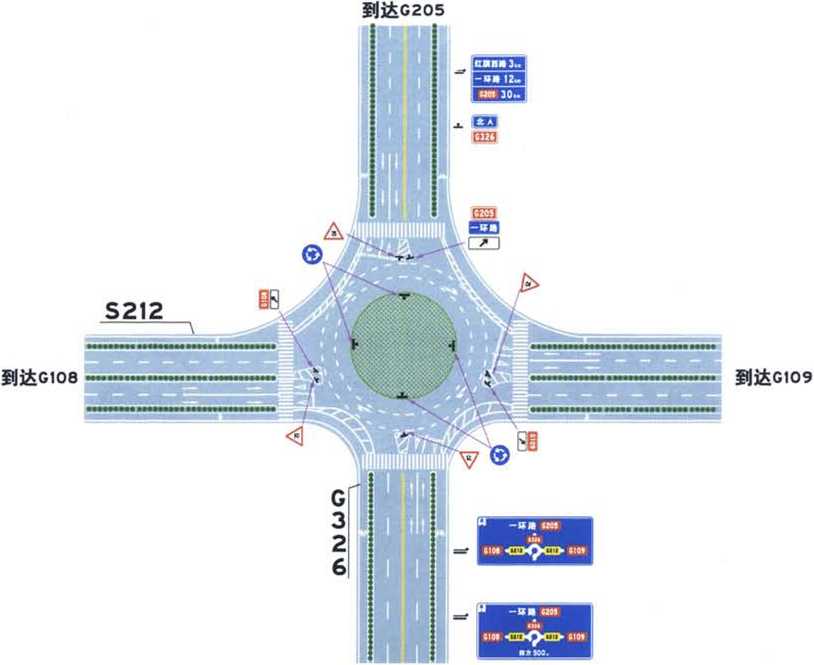

面积较大或形式复杂的环岛，可在环岛的各个出口设置指示出口方向信息的标志，见图197 示例。

图196 路7环形交叉路口

图197环形交叉路口标志设置例

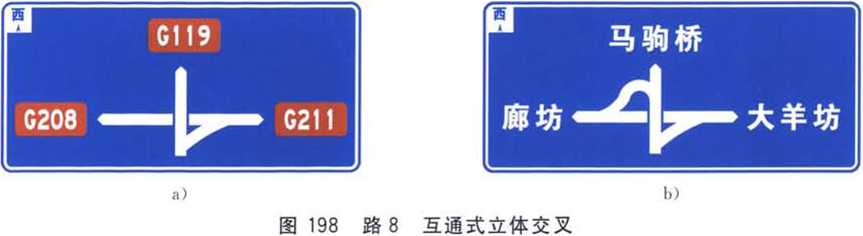

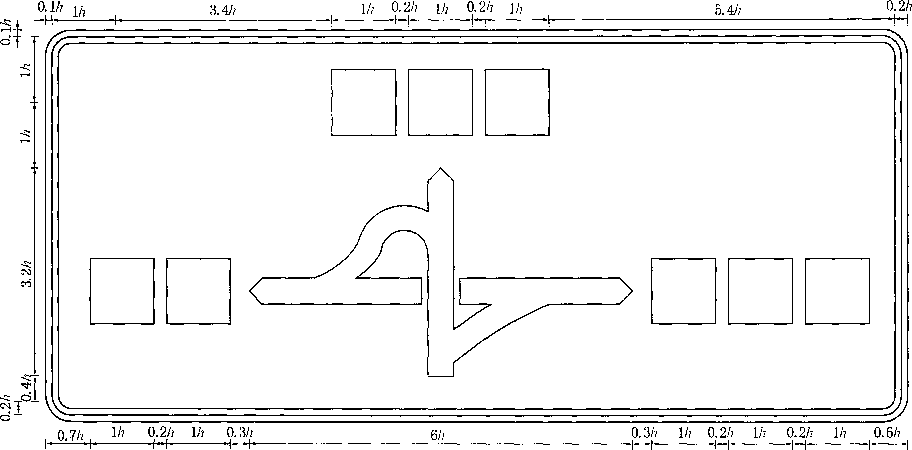

e）互通式立体交叉标志见图198₀

设在互通式立体交叉以前的适当位置。复杂立体交叉或连续立体交叉.可将标志信息分解.逐 步指引。

f）分岔处标志见图199。

设在互通式立体交叉匝道处。一般釆用双悬臂式结构。宜在该标志支撑结构前设置一定的缓 冲装置或警示性标志、标线。见图200示例。

外环力

b)

图199路9分岔处

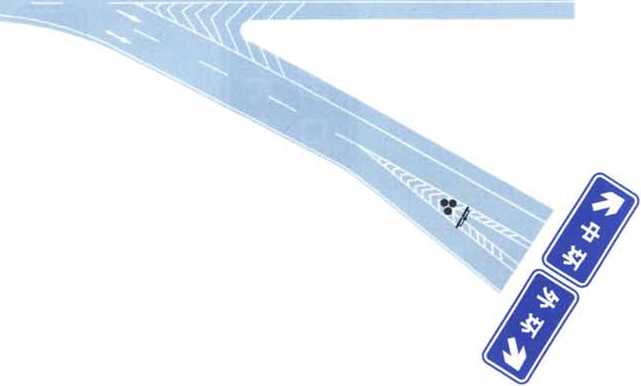

图200分岔处标志设置例

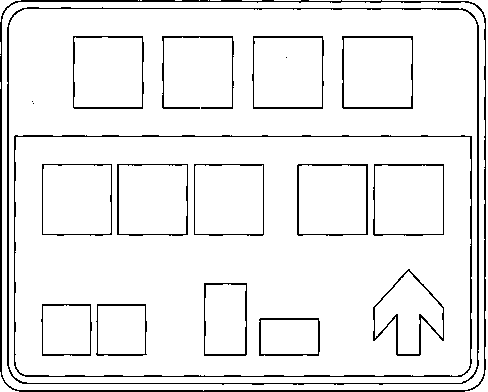

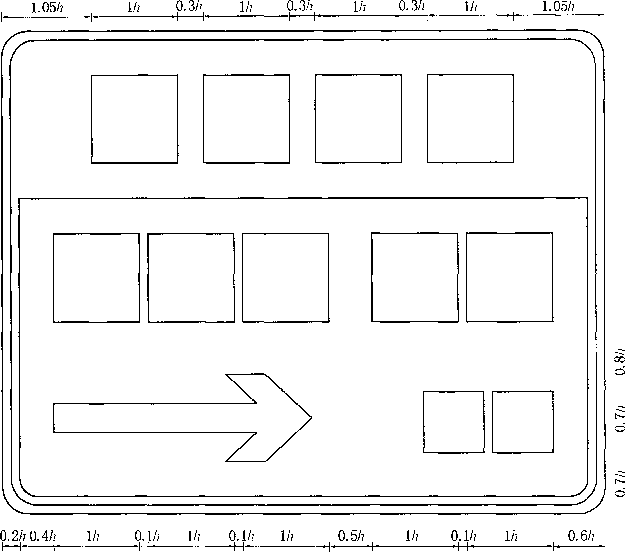

7.2.2.4 确认标志（图 201、图 202、图 203、图 204、图 206、图 207、图 208）

用以确认当前所行驶的道路信息及前方通往方向信息。不同类型确认标志应遵循以下原则：

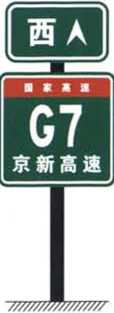

a）公路编号标志（图201~图2（）4）

指示当前公路编号.设在国道、省道、县道、乡道上交叉路口后30 m〜50 m的位置。两交叉路 口间距较大时.可重复设置。图2（）1为国道编号标志.颜色为红底白字白边框红色衬边。图 202为省道编号标志.颜色为黄底黑字黑边框黄色衬边。图203为县道编号标志，颜色为白底 黑字黑边框白色衬边。图204为乡道编号标志.颜色为白底黑字黑边框白色衬边。如果需要 同时说明公路名称的•以辅助标志表示，见图205示例_O

X005

达洪路

图205 示例

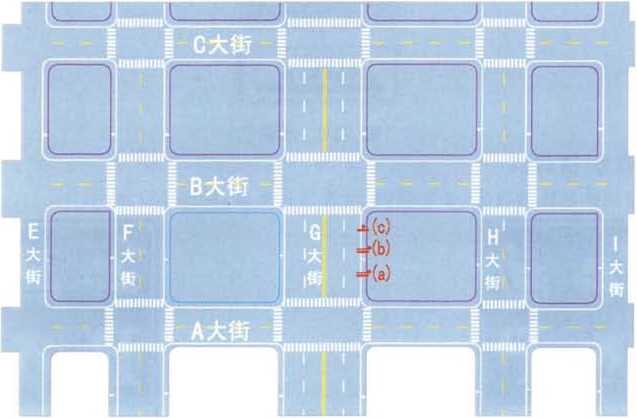

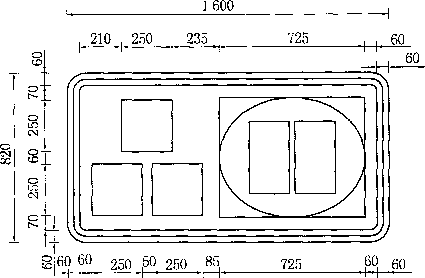

b）街道名称标志（图206）

指示当前街道名称•设在城市道路交叉口后临近交叉口的地方。两交叉路口间距较大时，可 重复设置。标志板面应面对行车方向标志版面中的文字应按自左至右或自上而下的方式 排列•文字排列应科学•保证路名易于识认

a）                                   b）                             C）                         d）

图206路14街道名称

C）路名牌（图207）

指示城市道路名称、地理方向、道路沿絞门牌号码•设在城市道路街角处•一般设置在人行道 边,标志板面与行车方向平行。

路名牌的文字高度可适当减小,但路名信息的字高不应小于IO cm.方向信息的字高不应小于

5 Cm_O在城市主要商业区,路名标志应成对设置在相对的街角处。

图207路15路名牌

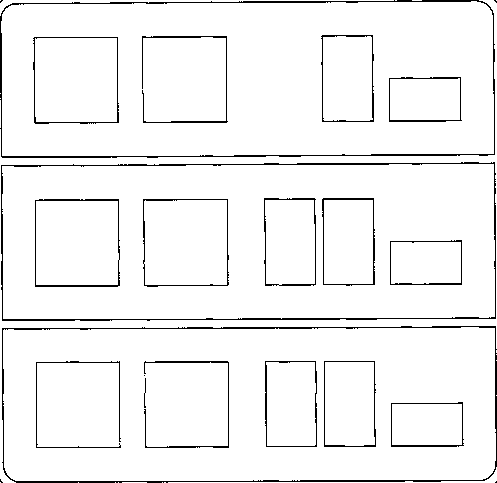

d）地点距离标志（图208）

指示前方所要经过的重要公路编号、道路名、弛名和距离。设在交叉路口后300 m~400 m 处。两交叉路口间距较大时,可重复设置。地点信息应由近及远.按自上而下的顺序排列。

地点距离标志指示信息中至少有一个信息应与交叉路汀告知标志中的信息相呼应。国、省道 或城市主干道上的地点距离标志宜设置三行地点距离信息•并宜含有A层信息；县、乡公路或 城市支路上的地点距离标志可根据需要设置两行或三行地点距离信息。

图208路16地点距离

• 7.2.2.5 一般道路路径指引标志设置示例

参见附录F。

7.2.3地点指引标志

• 7.2. 3. 1地名标志（图209）

设在道路沿线经过的市、县、镇、村的边缘处。用于一般道路时.为蓝底、白图形、白边框、蓝色衬边; 用于高速公路或城市快速路时.为绿底、白图形、白边框、绿色衬边。弛名标志可附设在村庄警告标志 下.指示村庄名称见图21（）示例。

图209 路17 地名

图210 地名标志例

7.2.3.2著名地点标志（图211）

设在道路沿线经过的著名桥梁、著名隧道和重要堀口等地点。用于一般道路时，为蓝底、白图形、白 边框、蓝色衬边；用于高速公路或城市快速路时，为绿底、白图形、白边框、绿色衬边。

昆仑山口

海拔2247∏

图211路18著名地点

7.2.3.3分界标志（图212、图213）

设在行政区划的分界处，板面面对行车方向；或设在道路养护段、道班管辖分界处，板面与行车方向 平行。用于一般道路时，为蓝底、白图形、白边框、蓝色衬边；用于高速公路或城市快速路时，为绿底、白

图形、白边框、绿色衬边。

图212路19行政区划分界             图213路20道路管理分界

• 7. 2.3.4地点识别标志（图214）

为道路使用者提供各种重要场所的识别和指向，设在所标识地点前适当位置。地点识别标志中的图 形应选用GB 5768.1-2009中所规定的图形。图214a）为急救站识别标志、图214b）为飞机场识别标志,机 头方向同通往飞机场的出口方向；图214C）表示某一方向上有多个重要场所的地点识别标志。

地点识别标志通常与辅助标志配合使用，见图215示例；若同时存在路径指引标志，可将相应地点 图形标识在路径指引标志中，实现指示地点、设施的目的，见图216示例。

b)

图214路21地点识别

♦公滨路

图216用于指路标志例

7.2.4道路沿线设施指引标志

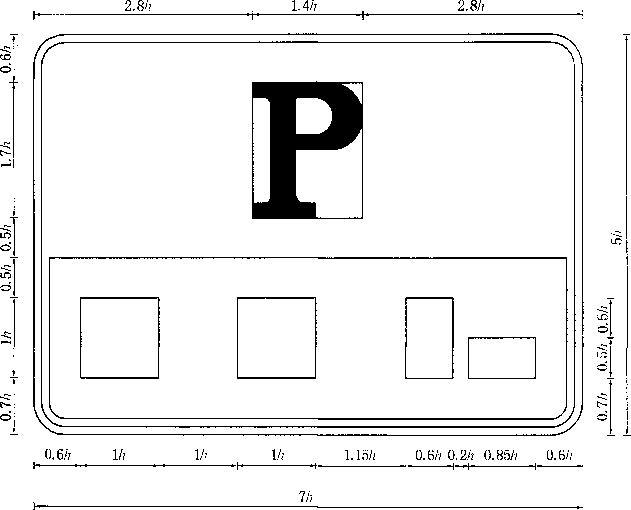

• 7.2.4. 1停车场（区）标志（图217）

设在停车场（区）入口附近。图217a）为露天停车场.图217b）为室内停车场。可用辅助标志表明停 车场的位置，见图218示例。

P

b)

20Om

图218停车场标志例

• 7.2. 4.2错车道标志（图219）

用于指示前方设有避让来车的处所•宜设在双向错车困难路段上距错车道100 m〜150 m处。在 标志下方可设辅助标志表示距前方错车道的距离.见图220示例。

图219路23错车道

20O_m

图220前方200 m处错车道示例

• 7. 2.4. 3人行天桥标志和人行地下通道标志（图221、图222）

用于指引行人通往天桥或地下通道入口的位置:设在天桥或地下通道入口附近•并可设辅助标志 指示其入口方向或距离。见图223示例。

图221路24人行天桥

a)

b)

图223示例

C)

图223 (续)

7.2.4.4残疾人专用设施标志（图224）

用以指示残疾人设施的位置。设在残疾人设施附近适当位置。可附加辅助标志，指示残疾人设施 的方向或距离。

图224路26残疾人专用设施

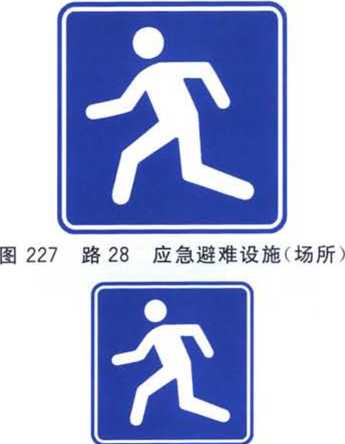

7.2.4.5观景台标志（图225）
