CJ

CJ/T 115—2017 代替 CJ/T 115 2000

动物园安全标志

Safety SignS in ZOO

2018-08-01 实施

中华人民共和国住房和城乡建设部 发布

前言

1 范围

2规范性引用文件

3术语和定义

• 4 标志

• 5 颜色

• 6 安全标志牌的要求

7安全标志牌的设置、检查与维修

本标准按照GB/T 1.1 2009给出的规则起草。

本标准的制订遵循了 GB/T 2893.1 2013 ≪图形符号 安全色和安全标志 第1部分：安全标志 和安全标记的设计原则》，是根据动物园的特定环境对GB 2894 2008≪安全标志及其使用导则》的 补充。

本标准代替CJ/T 115 2000≪动物园安全标志》。与CJ/T 115 2000相比主要技术内容变化 如下：

修改了标准文本、图形符号的名称和内容；

新增了标志类型（见4.4指令标志）；

新增了标志种类（见表1 ）;

修改了部分标志的英文名称和设置范围地点（见表1中编号

新增图形符号“禁止宠物入内”（见表1中编号1-7）;

删除图形符号“必须穿工作服”，（见2000年版表3中编号3-2）;

重新绘制了全部图形。

本标准由住房和城乡建设部标准定额研究所提出。

本标准由住房和城乡建设部风景园林标准化技术委员会归口。

本标准起草单位:上海动物园、中国动物园协会、北京动物园、广州动物园、深圳野生动物园、哈尔滨 北方森林动物园、成都动物园。

本标准主要起草人:李淳、吴菌、裴恩乐、王爱善、袁耀华、孙美燕、于泽英、肖方、刘赫、徐正强、吴其锐、 刘小青、夏述忠、刘辉、何相宝、李若楠、周密、张刚。

本标准所替代标准的历次版本发布情况为:

CJ/T 115 2000 _o

动物园安全标志

1范围

本标准规定了动物园安全标志的类型、颜色、安全标志牌的制作、设置、检查与维修。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。

GB 2893 安全色

GB 2894安全标志及其使用导则

3术语和定义

下列术语和定义适用于本文件。

3.1

安全标志 Safety Sign

3.2

禁止标志 PrOhibition Sign

禁止人们不安全行为的标志。

3.3

警告标志 Warning Sign

提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。

3.4

指令标志（IireCtion Sign

强制人们必须做出某种动作或采用防范措施的图形标志。

3.5

环境信息标志 environmental information Sign

所提供的信息涉及较大区域的图形标志。标志种类代号：H。

3.6

局部信息标志 Partial information Sign

所提供的信息只涉及某地点,甚至某个设备或部件的图形标志。标志种类代号:J。

4 标志

4.1标志分类

安全标志分为禁止标志、警告标志、指令标志和文字辅助标志。

4.2禁止标志

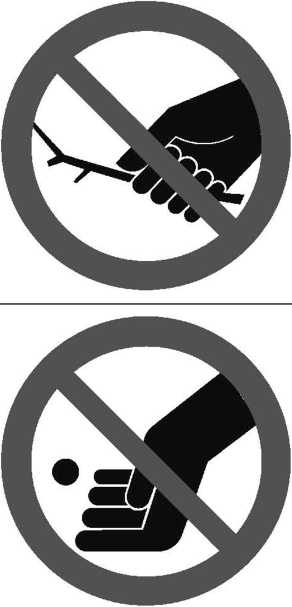

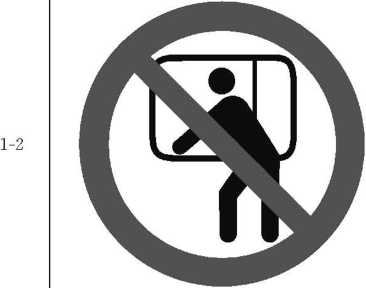

4.2.1禁止标志的基本形式和参数应符合GB 2894的规定。

4.3警告标志

4.3.1警告标志的基本形式和参数应符合GB 2894的规定。

4.3.2警告标志图形符号见表2。

表2警告标志

4.4指令标志

4.4.1指令标志的基本形式和参数应符合GB 2894的规定。

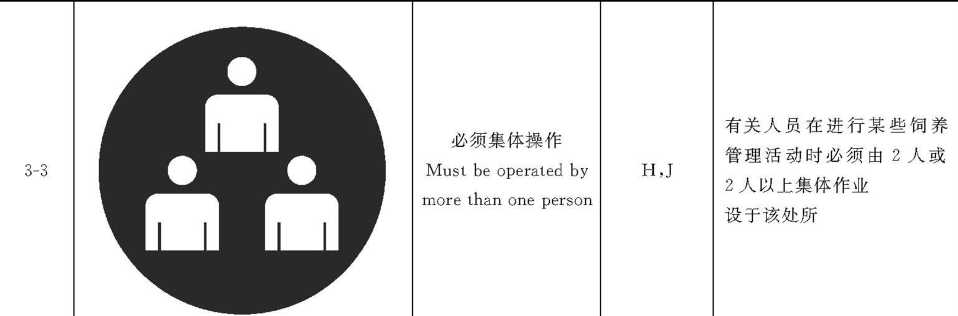

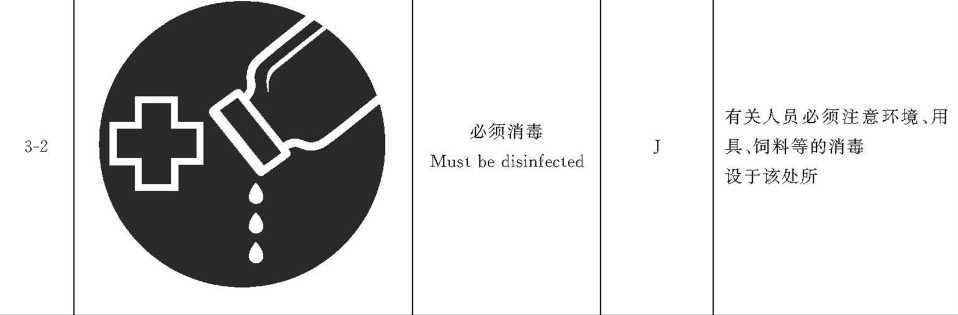

4.4.2指令标志图形符号见表3。

4.5文字辅助标志

文字辅助标志的基本形式和参数应符合GB 2894的规定。

5颜色

5.1安全标志所用的颜色应符合GB 2893的规定。

5.2凡是禁止、停止、消防和有危险的器件或环境均应涂以红色的标记作为警示的信号。凡是警告人 们注意的器件、设备及环境都应以黄色表示。凡是指令,要求人们必须遵守的规定应使用蓝色。

6安全标志牌的要求

6.1安全标志牌的衬边

安全标志牌要有衬边，除警告标志边框用黄色勾边外，其余标志用白色将边框勾窄边，即为安全 标志的衬底色。衬边宽度为标志边长或直径的0.025倍。

6.2标志牌的材质

应采用坚固耐用的材料制作，一般不宜使用遇水变形，变质或易燃的材料。有触电危险的作业场 所应使用绝缘材料。

6.3标志牌的质量

图形应清楚,且应无毛刺、孔洞和影响使用的任何疵病。

7安全标志牌的设置、检查与维修

7.1应设置在与安全有关的醒目地方。

7.2不宜设置在门、窗、架等可移动的物体上。

7.3标志牌的平面与视线夹角应接近90°,观察者应位于最大观察距离时，最小夹角应不低于75°。

7.4应保证安全标志牌的完整性。标志牌不应变形、破损、褪色且安装应牢固。

7.5安全标志牌的尺寸见表4。

表4 安全标志牌的尺寸               单位为米
