IeS 13.260

K 09

GB/T 4208—2017ZlEC 60529： 2013

代替 GB/T 4208TOo8

外壳防护等级(IP代码)

DegreeS Of PrOteCtiOn ProVided by enclosure (IP COde)

(IEC 60529 ：2013 JDT)

2018-02-01 实施

本标准按照GB/T Ll—2009给出的规则起草，

本标准代替OB/T 4208--2008＜外壳防护等级（IP代码）腥本标椎与GB/T 4208—2008（外壳防护 等级（IP代码）》相比,除编辑性修改外主要技术变化如下_i

—4.1 JP代码配置中增加第二位特征数字9∣

• ••4.2,增加第二位特征数字9的含义3

一43增加IPX5/1PX7/IPX9的外売标注3重标志的示例争

——第6章,修订第二位特征数字高于6时的应用范围S

•表8,增加第二位特征数字9的防水试验方法和主要试验条件#

——1429,增加第二位特征数字9的喷水试验；

增加图7——扇形喷嘴Rt;

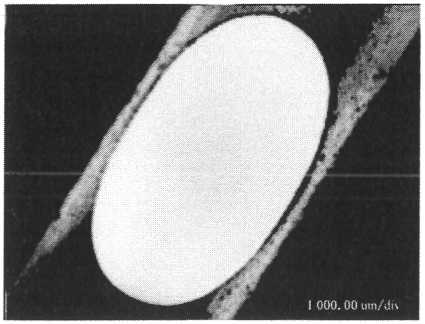

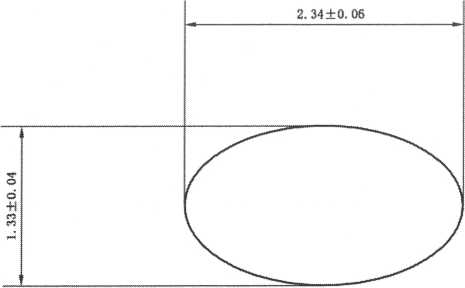

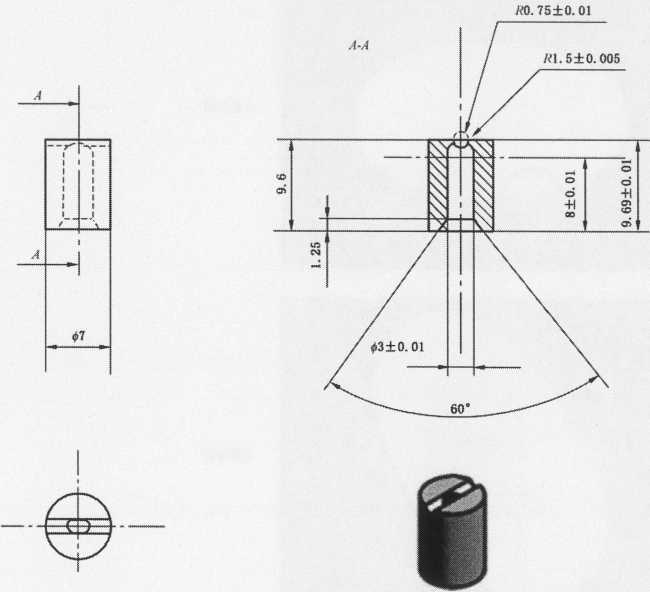

一-••増加图8——•用于检测的扇形喷嘴喷孔尺寸*

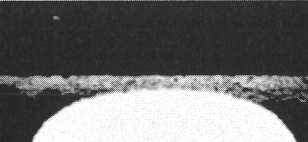

增加图9——“不同表面光滑度的扇形喷嘴示例；

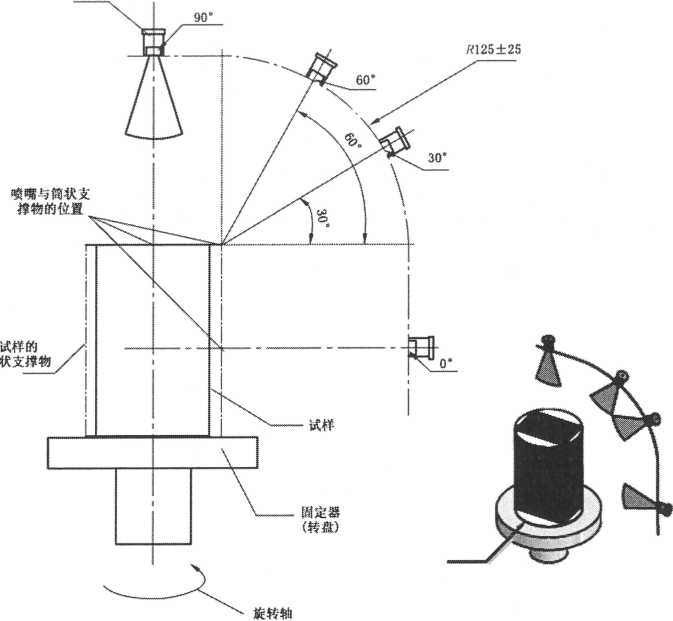

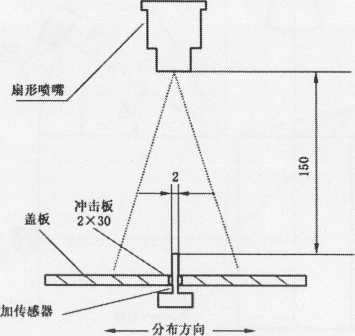

……増加图io—f.测量喷水冲击力.防1PX9高温/高压喷水的装置i

…•增加图Ii ••••冲击力分布；

——增加图12——检验小型外壳IPX9防护等级,防高温/高压喷水；

“f增加附录B中B,25。

本标准使用翻译法等同采用IEC 60529_s2013＜外壳防护等级（IP代码）》（英文版九

与本标准中规范性引用的国际文件有一致性对成关系的我国文件如下，

——GB/T 311.2→013绝缘配合 第2部分:使用导则（IEC 6007卜2门996,MOD〉

---• ∙ GB/T 2900.71 ∙ 2008 电工术语 电气装置（IEC 60050-826：2004 JDT）

—GB/T 2900.73-2008 电工术语 接地与电击防护（IEC 60050-195： 1≡＞MOD）

本标准由全国电气安全标准化技术委员会（SAC/TC 25）提出并归口.

本标准主要起草单位,机械工业北京电工技术经济研究所、杭州之江开关股份有限公司、上海电动 工具研究所、威凯检测技术有限公司、苏州电器科学研究院股份有限公司、上海电器设备检测所、广东产 品质暈监督检验研究院、东莞市广安电气检测中心有限公司、浙江正泰电器股份有限公司、东莞市科翔 试验设备有限公司、天水二~三电器有限公司*北京ABB低压电器有限公司、南京曼奈柯斯电器有限公 司、施耐德电气（上海）有限公司、北京突破电气有限公司•

本标准主要起草人;郭汀、马红、马雪峰、潘顺芳、刘功桂、张敏、王爱国、曾雁鸿、马桂芬、袁小娴、 陈建兵、方凤枢、车汉生、柯昌正、倪玺、王中丹.梁俊、张萍、金卫东。

本标准所代替标准的历次版本发布情况为：

•∙∙ ∙ GB 4208 1984,GB 4208 • •1993,GB/T 4208 2008_β

本标准阐述了由电气设备外壳提供的防护等级的分级系统。尽管这个系统适用于多数型式的电气 设备,但对特定型式的电气设备来说,不一定应用所有的防护等级。应建议设备的制造者确定适用的防 护等级以及应用该等级的设备部件.

应用本分级系统将尽可能使外壳提供的防护等级的叙述方式、相应等级的试验方法得到统一，这 将使试验设备适用的产品范围更宽,也将减少所需试验设备的数量.

IEC 60529的第二版考虑到了第一版的经验，阐明了要求•当实际上防止人接近危险部件的等级 高于第一位特征数字表示的等级时,本标准通过附加字母A、B、C、D提供了可选择的扩展范围，

本次修订只增加第二位特征数字9的防护等级,对GB/T 4208 -2008已规定防护等级未做修改_t> 因此,现有试验方法不做修改壕

一般来说,按上一版标注某IP代码的外壳,将适合本版规定的同样等级。

外壳防护等级（IP代码）

1范围

本标准适用于额定电压不超过72.5 kV∙借助外壳防护的电气设备的防护分级.

本标准的目的如下：

a） 规定电气设备下述内容的外壳防护等级：

D对人体触及外壳内的危险部件的防护字

2） 对固体异物进入外壳内设备的防护&

3） 对水进入外壳内对设备造成有害影响的防护.

b） 防护等级的标识，

C）各防护等级标识的要求*

d）按本标准的要求对外壳作验证试验.

各类产品引用外壳防护等级的程度和方式,以及采用何种外壳，留待产品标准决定,对具体的防护 等级所采用的试验应符合本标准的规定,必要时’在有关产品标准中可增加补充要求。可在有关产品标 准中作具体規定的细则参见附录B.

对特殊型式的设备,产品标准可以规定不同的要求,但至少要保证相同的安全水平夺

本标准仅考虑在各方面都符合有关产品标准规定的外壳,在正常使用条件下,外壳的材料和工艺应 保证达到所需要的防护等级■

如果某类设备满足试验一般要求而且所选择的防护等级适用于该设备型式,则本标准也适用于该 型式设备的空外壳，

有关机械损坏、锈蚀、腐蚀性溶剤（如切削液）、霉菌、虫害、太阳辐射、结冰、潮湿（如凝露引起的）、爆 炸性气体等外部影响或环境条件对外壳和壳内设备破坏的防护措施以及防止与外壳外部危险运动部件 （如风扇）的接触由有关产品标准规定。

不与外壳连接的隔板以及专门为人身安全设置的阻挡物,不看作外壳的一部分,本标准不予研究。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件"

GBzT 242Ll —2008 电工电子产品环境试验 概述和指南（IEC 60068-1： 1988,IDT）

GB/T 2423.37—2006 电工电子产品环境试验 第2部分：试验方法 试验L：沙尘试验 （IEC 60068-2-68门994,1DT）

IEC 60050-195:1998国际电工术语 第195部分,接地与电击防护

IEC 60050（82β）_j1982国际电工术语 第826章:建筑物电气装置

IEC β007P2_s1996绝缘配合 第2部分:使用导则

3术语和定义

下列术语和定义适用于本文件。

外売 enclosure

能防止设备受到某些外部影响并在各个方向防止直接接触的设备部件。

注，本条定义来豈现行国际电工词汇(IEV),在本标准的范围内作如下解释：

D外売提供人或畫接近売内危险部件的防护“

2)防止或限制本标准规定的试具进入的隔板、形成孔洞或其他开口的部件’不论是附在外壳上的还是包覆设 备的,都算作外売的一部分,不使用钥匙或工具就能移除的部件除外〃

EIEC 826-03-12]

3.2

直接接触 direct COlitaet

人或畜与带电部分的接触.

注：根据IEV定义纶出的信息,本标准中"直接接触”被X接近危险部件幷取代.

[IEC 826-03-05]

3.3

防护等级 degree Of protection

按标准规定的检验方法*确定外壳对人接近危险部件、防止固体异物进入或水进入所提供的保护 程度#

3.4

IP 代码 ɪp COde

表明外壳对人接近危险部件、防止固体异物或水进入的防护等级,并且给出与这些防护有关的附加 信息的代码系统*

3.5

危险部件 ħaxardoos Part

接近或接触时有危险的部件益

3.5.1

危险带电部分 hazardous IiVe Part

在某些条件下能造成伤害性电击的带电部分。

[IEC 60050495,定义 195-064)5]

3.5.2

危险机械部件 hazardous IneChaniCaI Part

接触会有危险的运动部件。光滑旋转轴除外.

3.6

外壳对接近危险部件的防护 PrOteCttOlI PrOVided by an enclosure against access to hazardous PartS

外壳对人体>

——接触危险的低压带电部件的防护;

一”接触危险的机械部件的防护,

一在外壳内没有足够空间情况下防止接近危险高压带电部件.

注：这种防护可借助于，

-WWΛM⅛κwt<∙夕卜             $

一一作为外壳一部分的隔板或借助于売内距离来达到.

3.7

防止接近危险部件的足够间隙 adequate ClearalICe for PrOteCtiOn against access to hazardous PartS 防止触及试具接触或接近危险部件的距离。

3.8

触及试具 access PrObe

能方便地模仿人体的一部分或模仿工具或类似物，由人手持来检验距离危险部件是否有足够间隙 的检验工具。

3.9

物体试具 ObjeCt PrObe

模仿固体异物检验其进入外壳的可能性的检验工具，

3.10

开口 OPelImg

外壳本身存在的或通过试具施加规定的外力后形成的孔洞或缝隙負

4标识

外壳提供的防护等级用IP代码以下述方式表示。

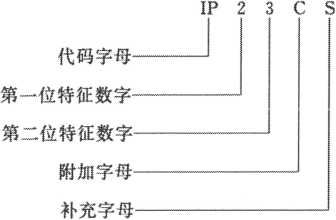

4.1建代码的配置

IP 2 3 C H

代码字母 I

（国际防护）

第J位特征数字

（数字0〜6或字母）

第二位特征数字

（数字0〜9或字母）——

附加字母 _________

（字母 A,B,C,D）

补充字母 一_

（字母 H*M,S,W）i

不要求规定特征数字时，由字母*X”代替（如果两个字母都省略则用銘XX#表示九

附加字母和（或）补充字母可省略,不需代替，

当使用一个以上的补充字母时，应按字母顺序排列。

当外壳采用不同安装方式提供不同的防护等级时,制造厂应在相应安装方式的说明书上表明该防 护等级.

外壳的标志方法详见第10章。

4.2 m代码的各要素及含义

IP代码各要素的简要说明见下表，详细说明见表中最后~栏所标明的章条。

組 成     数字或字母    对设备防护的含义     对人.员防护的含义

参照章条

4.3 IP代码应用举例

以下是IP代码的应用及字母配置示例。更多的示例见第9章.

1P44——无附加字母'无可选字母。

IPX5-——省略第一位特征数字，

IP2X——省略第二位特征数字，

IP2OC——使用附加字母。

IPXXc..................省略两位特征数字’使用附加字母」

IPXIGf…省略第一位特征数字•使用附加字母α

IP3XD省略第二位特征数字,使用附加字母。

IP23S——使用补充字母。

IP21CM——使用附加字母和补充字母。

IPX5∕IPX7∕IPx9•…外壳标注3重标志（表示满足可防喷水、防短时间浸水又能防高温/髙压喷水 三种防护等级的要求九

5第一位特征数字所表示的防止接近危险部件和防止固体异物进入的防护等级

标识第一位特征数字表示5J和5,2两个条件都能满足食

第一位特征数字意指：

外壳通过防止人体的一部分或人手持物体接近危险部件对人提供防护；

外壳通过防止固体异物进入设备对设备提供防护.

当外壳也符合低于某一防护等级的所有各级时,应仅以该数字标识这一个等级.

如果试验明显地适用于任一较低防护等级时,则低于该等级的试验不必进行。

5 J对接近危险部件的防护

表1给岀对接近危险部件的防护等级的简短说明和含义。

表中仅由第一位特征数字规定防护等级,简要说明和含义不作为防护等级的规定.

根据第~位特征数字的规定，试具与危险部件之间应保持足够的间隙。

试验见第12章’

表1第一位特征数字所表示的对接近危险部件的防护等级

注；对于第一位特細数字为3、&、5和6的情况,如果试具与壳内危险部件保持足够的闾隙,则认为符合要求，足 够的间隙由产品标委会根据123做规定。

由于同时满足表2的规定•所以羨ɪ规定.不得进入七

5.2对固体异物进入的防护

表2给出对防止固体异物（包括灰尘）进入的防护等级的简短说明和含义*

表中仅由第，位特征数字规定防护等级,简要说明和含义不作为防护等级的规定.

防止固体异物逬人,当表2中第一位特征数字为1或2时,指物体试具不得完全进入外壳*意即球 的整个直径不得通过外売开口。第一位特征数字为3或4时,物体试具完全不得进入外壳。

数字为5的防生外壳,允许在某些规定条件下进入数量有限的灰尘#

数字为6的尘密外売,不允许任何灰尘进入・

注：通常情况下，当第宀位特征数字为1至4时•物体三个垂直方向的尺寸超过表2第3列规定的相应数字时,无论 是规则或不规则的物体试具都不能进入外売.

试验见第13章，

表2第一位特征数字所表示的防止固体异物进入的防护等级

6第二位特征数字所表示的防止水进入的防护等级

第二位特征数字表示外壳防止由于进水而对设备造成有害影响的防护等级。

第二位特征数字的试验用清水进行*如果清洁操作用超过特征数字9要求的高温/高压喷水和 （或）溶剂时,将可能影响实际的防护等级。

表3给出了第二位特征数字所代表的防护等级的简要说明和含义*简要说明和含义不作为防护等 级的规定。

试验见第M章.

第二位特征数字为6及低于6的各级,其标识的等级也表示符合低于该级的各级要求。因此,如果 试验明显地适用于任一低于该级的所有各级,则低于该级的试验不必进行。

仅标志第二位特征数字为9的外壳考虑了是否适合喷水（第二位特征数字为5或6）和浸水（第二 位特征数字为7或8）,因此不必符合数字为5、6、7或8的要求,除非有下示的多标志#

书多用”指外壳应满足可防喷水又能防浸水的要求墩 “受限”指仅适用于所规定的试验条件。

表3第二位特征数字所表示的防止水进入的防护等级

裹3 （续）

7附加字母所表示的防止接近危险部件的防护等级

附加字母表示对人接近危险部件的防护等级。

附加字母仅用于，

一…接近危险部件的实际防护高于第一位特征数字代表的防护等级；

一—第一位特征数字用“X，，代替,仅需表示对接近危险部件的防护等级.

例如,这类较高等级的防护是由挡板、开口的适当形状或与壳内部件的距离来达到的，

表4列出了能方便地代表人体的一部分或人手持物体以及对接近危险部件的防护等级的含义等内 容,这些内容均由附加字母表示。

裏4附加字母所表示的对接近危险部件的防护等级

如果外壳适用于低于某一等级的各级,则仅要求用该附加字母标识该等级。如果试验明显地适用 于任何低于该级的所有各级,则低于该等级的试验不必进行.

试验见第15章。

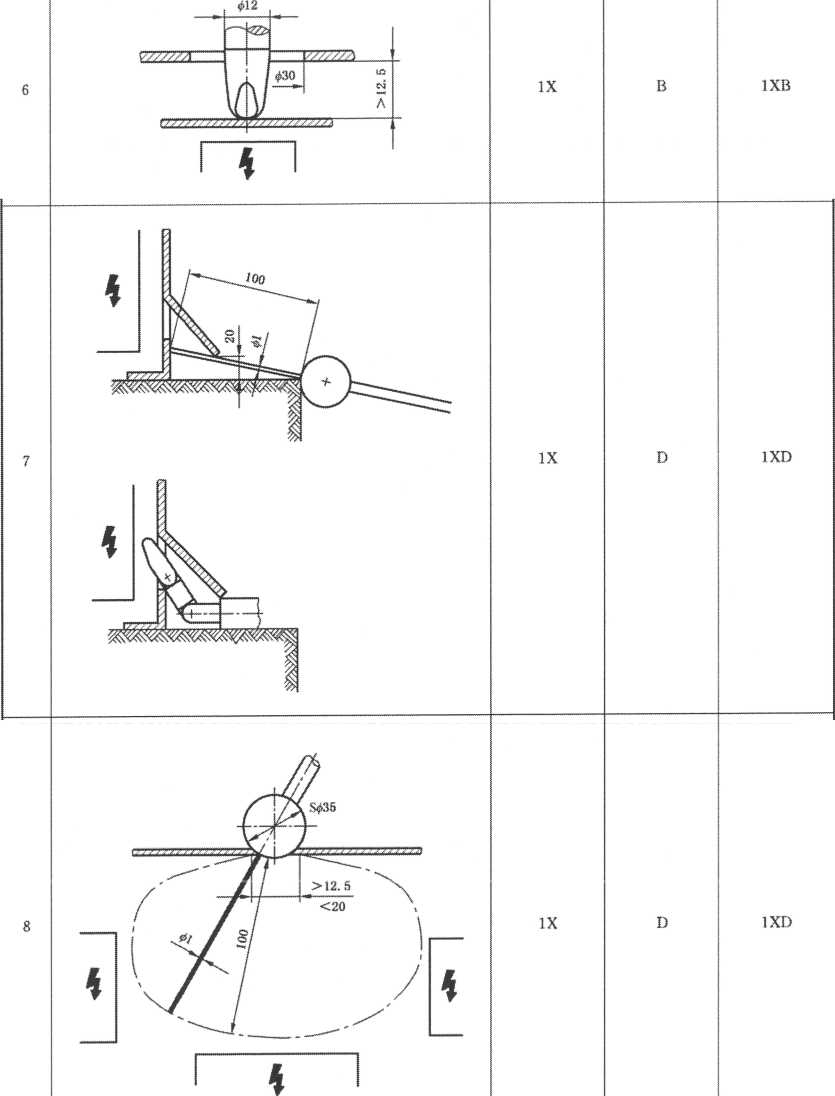

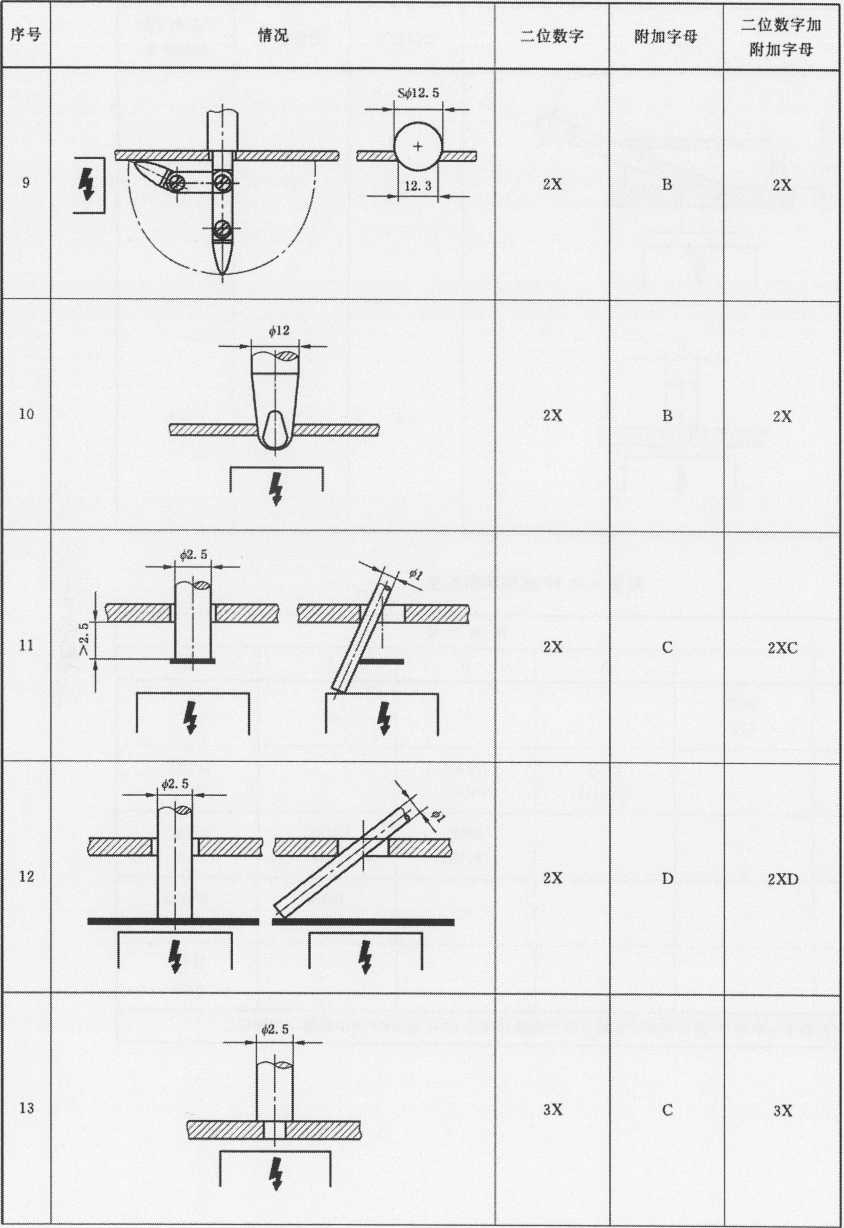

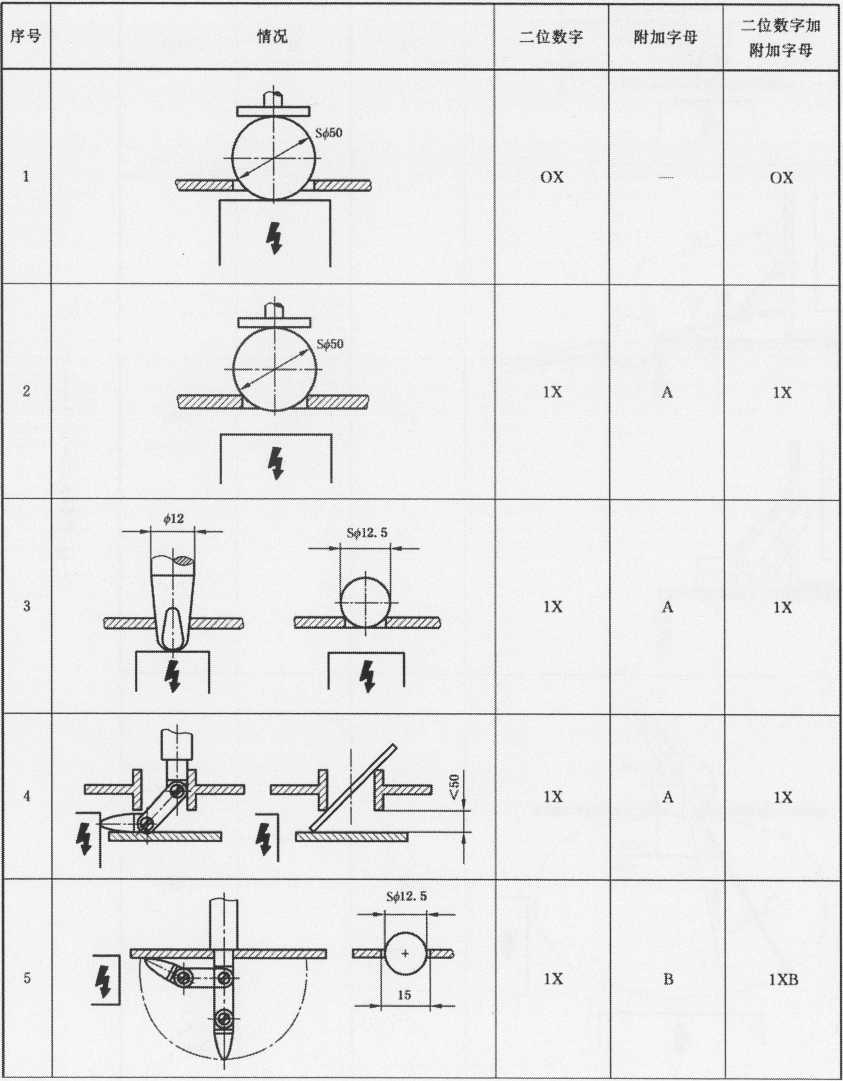

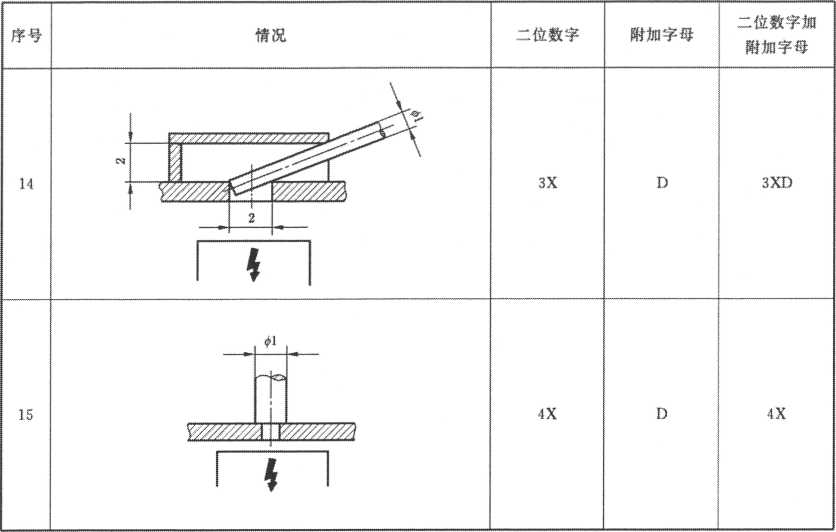

IP代码的示例见附录Ae

8补充字母

在有关产品标准中，可由补充字母表示补充的内容。补充字母放在第二位特征数字或附加字母 之后。

补充的内容应与本标准的要求保持一致,产品标准应明确说明进行该级试验的补充要求α 补充内容的标识字母及含义如下：

注：GB 4208-1984规定W置于IP与特征数字之间与本版规定的W置于特征数字或附加字母之后含义相同*

其他字母可在产品标准中使用，为了避免重复使用补充字母,产品标准引用新字母的要求参见 B.8.

若无字母S和M,则表示防护等级与设备部件是否运行无关,需要在设备运行和静止时都做试验。 但如果试验在另一条件下明显地可以通过时,一般做一个条件的试验就足够了*

9 IP代码的标识示例 9.1未使用可选择字母的IP代码

IP 3 4 代码字母—I

第一位特征数字-----

第二位特征数字-------

外壳带有上述IP代码*其中：

• (3) ——防止人手持直径不小于2.5 mm的工具接近危险部件S 一一防止直径不小于2∙5 mm的固体异物进入设备外壳内。

• (4) ——防止由于在外壳各个方向戳水对设备造成有害影响, 9.2使用可选择字母的耕代码



外壳带有上述IP代码,其中：

• (2) ——防止人用手指接近危险部件；

——防止直径不小于12∙5 mm的固体异物进入外壳内°

• (3) --防止淋水对外壳内设备的有害影响α

(C)——防止人手持直径不小于2.5 mm长度不超过100 mm的工具接近危险部件(工具应全部穿 过外壳,直至档盘K

防止进水造成有害影响的试验是在所有设备部件静止时进行.

10标志

产品标准应对标志的要求做出规定。

对于下述情况,产品标准应对标志方法也做出适当规定：

--当外壳的一部分与另I部分的防护等级不同时争

——安装位置对防护等级有影响时S

一须说明最大潜水深度和时间时。

11试验一般要求

11.1防水防尘试验的环境条件

除非有关产品标准另有规定,试验应在GB/T 242LLf2008规定的标准环境条件下进行。

试验时,推荐的环境条件如下：

温度范围35 C〜35

相对湿度：25%〜75%；

大气压力：86 kPa~106 kPa（860 mbar^-l 060 mbar）«

11.2试样

本标准规定的试验是型式试验,

除非产品标准另有规定,每次试验用样品应是清洁的新制品.所有部件应按制造厂指定的状态安 装就位奖

如试验不能以整台设备进行,应以有代表性的部件或以有相同比例设计的较小的设备进行。

有关产品标准应对以下类似细节做出规定：

--试样数量E

—…试样安装、组合、定位的条件（如天花板、地板或墙上安装

注；这也用于设备计划与其他相关设备J起使用时，比如器件単独使用或组合使用时.

—預处理的方法（如有）3

——试验时带电与否§

——试验时部件运转与否.

如果产品标准没有规定细节,应由制造厂说明书规定.

11.3试验要求的应用与试验结果判断

试验一般要求的应用及设备有泄水孔、通风孔时试验的接受条件由有关产品标准规定*如无这些 规定,应按本标准的规定进行，

试验结果的判断由有关产品标准规定。如没有规定,本标准的接受条件应作为最低要求，

11.4第一位特征数字试验条件的组合

标识第一位特征数字意味着满足该数字的所有试验条件『

第一位特征数字的试验条件见表5。

表5第一位特征数字所表示的防护等级试验条件

1t5空外壳

如果被试外壳内部没有设备’外壳的制造厂应在说明书中详细说明危险部件或者会因异物或水进 入而造成影响的部件所在的位置及预留的空间。

最后组装的生产厂应能保证电气设备封装进外壳后满足最终产品的防护等级的要求.

12第一位特征数字所表示的对接近危险部件防护的试验

12 J试具

接近危险部件防护试验的试具见表6_e

12.2试验条件

试具被推入或（当第一位特征数字为2试验时）插入外壳的任何开口所用的力由表6规定•

进行低压设备的试验时,在试具与売内危险部件之间串接~个指示灯,并供以40 V〜50 V之间的 安全特低电压I、如果危险带电部件表面有宀层漆膜或氧化层或有其他类似方法的保护，则试验时包 覆一层金属箔,并与正常工作时带电的部件作电联结.

本指示灯电路也可用于高压设备的危险运动部件'

如有可能,应使外壳内的运动部件缓慢运动*

123接受条件

如果试具与危险部件之间有足够的间隙,则防护合格。

第一位特征数字为1的试验,直径50 mm的试具不得完全进入开口。

1）从安全角度考虑，试指与壳内帯电部分之间所接指示灯的电源电压应为安全特低电SJEC β0529J989规定此 电源电压在Fo V〜50 V之间的特低电压，

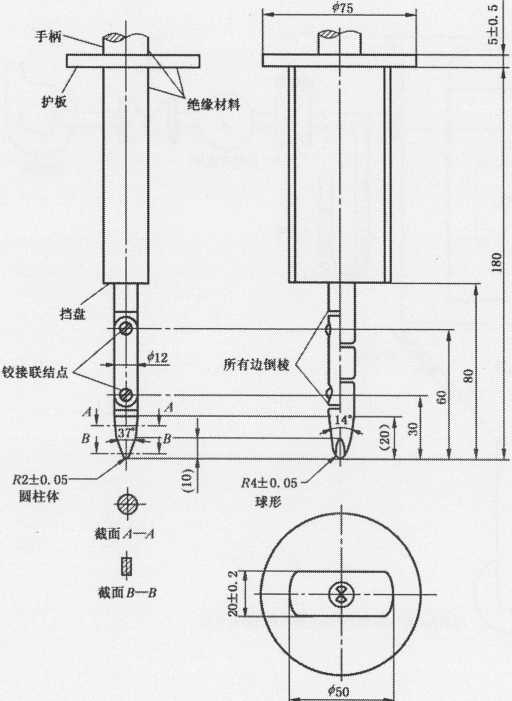

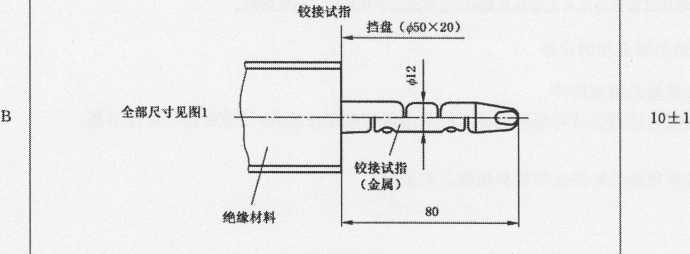

第一位特征数字为2的试验,饺接试指可进入80 mm长,但挡盘（#50 mmX20 mm）不得进入开 口，从直线位置开始,试指的两个接点应绕相邻面的轴线在90”范围内自由弯曲。应使试指在每一个 可能的位置上活动.

示例参见附录Ao

本标准中“足够的间隙"指：

12.3J 对于低压设备（额定电压：交流不超过1 kV,直流不超过1.5 kV）

试具不能触及危险带电部件。

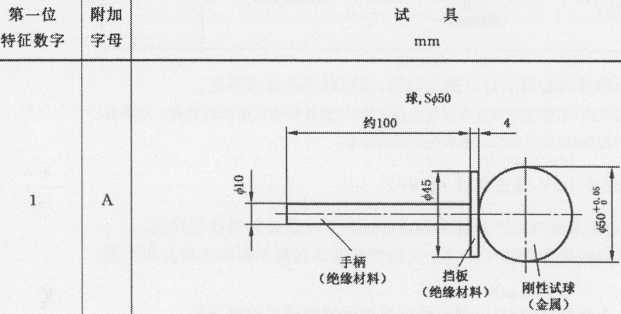

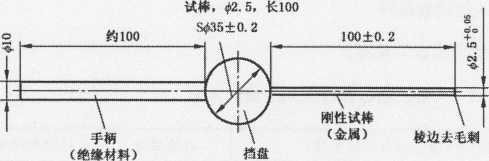

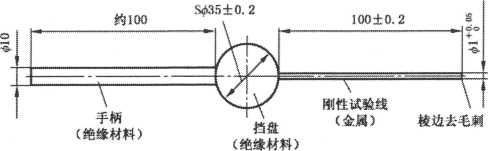

* 6防止人接近危险部件的触及试具

（痍缘材料）

试验统•料.o, ^ioo

如果足够的间隙是通过试具与危险部件间的指示灯电路来检验,试验时指示灯应不亮。

注：某些型式的电气设备内部产生的最高电压（工作电压的方均根值或直流值）比设备的额定电压值要高。产品标 准在确定酣电压试验的电压和足够的间隙时,应考虑这个最大电压值的影响，

12.3.2对于高压设备（额定电压：交流超过1 kV,直流超过L5 W）

当试具放在最不利的位置时,设备应能承受有关产品标准规定的适用于该设备的耐电压试验梆

检验还可通过观察规定的空气中的间隙尺寸来确定“这个间隙应能保证在最不利的电场分布下通 过耐电压试验（见IEC 60071-2）.

如果外壳包括有不同电压等级的几个部分,应对每一部分确定足够间隙的适当验收条件。

注：某些型式的电气设备内部产生的最高电压（工作电压的方均根值或直流值）比设备的额定电压值要高.产品标 准在确定酣电压试验的电压狷足够的间隙时*应考虑这个最高电压值的影响*

123.3对有危险的机械部件的设备

试具不得触及危险的机械部件.

如果足够的间隙是通过试具与危险部件之间的指示灯电路来检验*试验时指示灯应不亮。

13第一位特征数字所表示的防止固体异物进入的试验 13 J试验方法

试验方法和主要试验条件见表7。

13.2第一位特征数字为1、2、3、4的试验条件

物体试具推入外壳开口所用的力由表7规定W

表7防止固体异物进入的试验方法

« 7 （续）

13.3第一位特征数字为1、2、3*4的接受条件

如果表7中试具的直径不能通过任何开口，则试验合格*

注：表7中第一位特征数字为3和4的试具用来模仿球形舁物.对于必须检验的开口所使用的物体试具,如果外売 开口的孔道不贯通或者是弯曲的,对可送动的球形物体能否进入有怀疑,可检査图纸或对待检査处设计J个专 用通道,并用物体试具以规定的力推向该处。

13.4第一位特征数字为5和6的防尘试验

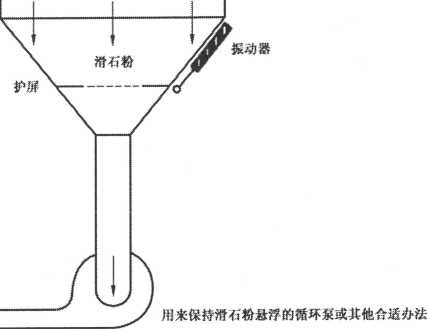

试验应在防尘箱中进行,其基本原理如图2所示.密闭试验箱内的粉末循环泵可用能使滑石粉悬 浮的其他方法代替.滑石粉应用金属方孔筛滤过。金属丝直径50 “m,筛孔尺寸为75卩m°滑石粉用 量为每立方米试验箱容积2 kg,使用次数不得超过20次*

注：滑石輪的选用应符合人体健康与安全的各项规定O

外売类型须为下列二者之f _i

第一种类型,设备正常工作周期内壳内的气压低于周围大气压力,例如因热循环效应引起的。

第二种类型，卜壳内气压与周围大气压力相同*

对于第一种类型的外壳：

被试外壳放在试验箱内,壳内压力用真空泵保持低于大气压。抽气孔应连到专为试验设置的孔上“ 如果专门的产品标准没有规定,这个孔应设在紧靠易损部件的位置。

如果不能设置专门的孔,抽气管应连在电缆入口上。如还有其他的孔（如更多的电缆入口或泄水 孔），这些孔应保持正常使用状态α

试验目的是利用压差把箱内空气抽入被试设备内，抽气量为80倍被试外壳容积,抽气速度每小时 不超过60倍外壳容积α任何情况下压差不得超过2 kPa（20 mbar）,如图2中压力表所显示.

如抽气速度为每小时40倍〜60倍外売容积,则试验进行2 h_β

如最大压差为2 kPa（2O mbar）,而抽气速度低于每小时40倍外壳容积,则应连续抽满80倍容积或 抽满8 h后,试验才可停止.

对于第二种类型的外売：

被试外壳按正常工作位置放入试验箱内,但不与真空泵连接'在正常情况下开启的泄水孔,试验期 间应保持开启。试验持续8丄

对于上述两种类型的外壳,如不能将整台设备置于试验箱内作试验,可选用下列方法之一进行：

a） 用外壳的各个封闭部分作试验,

b） 用外壳有代表性的部件试验,包括组件（如门、通风孔、接头、轴封等），试验时这些部件应安装 就位；

C）用具有相同结构、按比例缩小的设备进行试验*

对于后两种情况,试验时抽出设备的空气体积,应与整台设备时规定相同，

13∙5第一位特征数字为5的特殊条件

13.5」第一位特征数字为5的试验条件

除了有关产品标准规定外壳为第二种以外,外壳都看作第宀种。

13.5*2第一位特征数字为5的接受条件

试验后,观察滑石粉沉积量及沉积地点，如果同其他灰尘一样,不足以影响设备的正常操作或安全, 即认为试验合格。除非有关产品标准明确规定了特例,在可能沿爬电距离导致电痕化处不允许有灰尘 沉积#

13.6第一位特征数字为6的特殊条件

1X6.1第一位特征数字为6的试验条件

无论外壳内压力是否减至低于大气压力,都看作是第一种外壳。

13.6.2第一位特征数字为6的接受条件

试验后壳内无明显的灰尘沉积,即认为试验合格。

14第二位特征数字所表示的防止水进入的试验 14.1试验方法

试验方法和主要试验条件见表L

裏8防水试验方法和主要试験条件

裏8 （续）

14.2试验条件

主要试验条件见表&

防护等级的细节,特别是第二位特征数字为5/6/9（喷水）和7/8（浸水）见第6章*

试验用清水进行。

进行IPXI至IPX6的试验,水温与试验时试样的温差应不大于5 K.如果水温低于试样超过5 K, 应使外壳内外保持压力平衡* M27和1429中分别给出了 IPX7和IPX9的试验水温.

试验时,壳内水分可能有部分冷凝。凝露水的沉积不要误以为是进水。

外壳表面积的计算误差应在10%以内。

设备在带电情况下试验时,要采取足够的安全措施■

14.2.1第二位特征数字为1的滴水箱试验

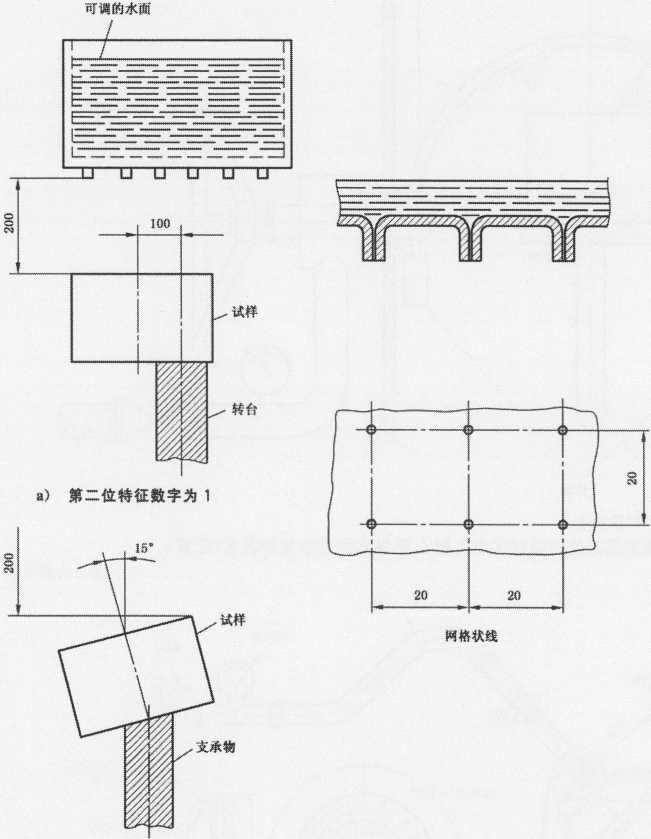

试验用设备应能在外売整个面上产生均匀水流。这种设备的示例如图3a）.

外壳置于转速为1 r/min的转台上,偏心距（转台轴线与试样轴线的距离）大约为100 mm.

外壳在滴水箱下面置于正常工作位置•滴水箱底部应大于俯视图面.除安装在墙上或天花板上的 设备外,被试外売的支承物应比外壳底部小。

对安装在墙上或天花板上的设备,应按正常使用位置安装在木板上,木板的尺寸等于设备在正常使 用时与墙或天花板的接触面积。

试验进行10 min_W

注*当滴水箱底部比被试外壳小时,被试外壳可分成几部分,每部分外壳表面的大小应能使滴水设备足以将其覆 盖。试验进行到把外壳的全部表面滴水至规定时间止。

1422第二位特征数字为2的滴水箱试验

滴水箱的规定同142L调节水流速度,使其符合表8规定。

不同于第二位特征数字为1的试验,支承外壳的台不旋转’

被试外壳在四个倾斜的固定位置各试验2.5 mi加这四个位置在两个互相垂直的平面上与垂线各倾 斜！5飞见图3b）。

试验总持续时间为IO min.

1423第二位特征数字为3的摆管或淋水喷头试验

试验（按相关产品标准的规定）用图4和图5示意的两种试验设备之一进行。

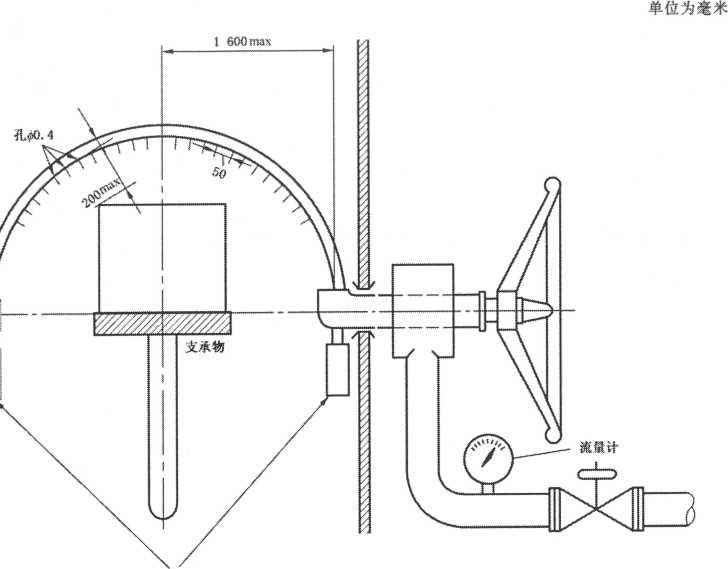

a） 使用图4试验设备（摆管）的条件。

按表9规定调节总的水流量,并用水流计测量*

摆管中点两边各60°孤段内布有喷水孔。支承物不必打孔.

被试外壳放在摆管半圆中心。摆管沿垂线两边各摆动60\共120'每次摆动（2X12（T）约需

4 s,试验持续时间5 miru然后把外壳沿水平方向旋转90%再试验5 min_o

摆管最大允许半径为1 600 mm*

如果某些型式的设备试验时外壳所有部分不能全部淋湿,可上下调整外壳支承物α这种情况

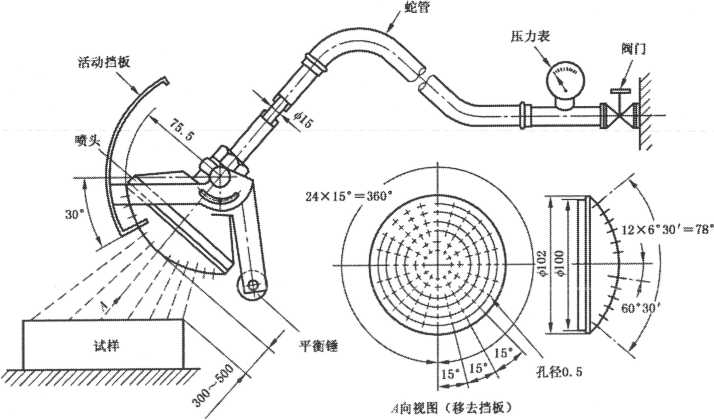

应优先使用图5所示手持试验设备（淋水喷头九

b） 使用图5试验设备（淋水喷头）的条件。

本试验应安装带平衡重物的挡板。

调节水压,使达到规定出水量。所需压力在50 kPa-150 kPa的范围象试验期间压力应维持 恒定，

试验时间按外壳表面积计算1 Inin∕m^g（不包括安装面积），最少5 min.

1424第二位特征数字为4的摆管或淋水喷头试验

a）使用图4试验设备（摆管）的条件。

喷水孔布满于摆管半圆180。内。按表9规定调节水流量,并用流量计测量。

表9按WX3和1PX4试验条件的总水流量q

（每孔平均水流速度"K0H7 L∕min）

摆管沿垂线两边各摆动180°,共约360、每次摆动（2X36θ∙）约需12 S_e

试验进行10 min _O

如果有关产品标准未做规定,被试外壳的支承物应开孔，以避免成为挡水板。将摆管在每一方 向摆动到最大限度,使外壳在各方向都受到溅水.

b）使用图5试验设备（淋水喷头）的条件*

从喷头上除去平衡重物的挡板,使外壳在各个可能的方向都受到溅水。

水流速度和每单位面积的濺水时间如14∙2,3规定，

14.2.5第二位特征数字为5的6.3 Inm喷嘴试验

用图6所示标准试验喷嘴在所有可能的方向向被试外壳喷水。

要求的试验条件如下：

喷嘴内径：6*3 mm?

水流量 J12∙5±0.625）L∕miιυ

水压:按规定水流量调节，

主水流的中心部分:离喷嘴2.5 m处直径约为40 mm的圆：

外壳表面每平方米喷水时间，约1 min；

试验时间：最少3 mini

喷嘴至外壳表面距离*2.5 m〜3 m°

第二位特征数字为6的12.5 mm喷嘴试验

用图6所示标准试验喷嘴在所有可能的方向向被试外壳喷水，

要求的试验条件如下：

a） 喷嘴内径:12,5 mm?

b） 水流量 _s（100±5）L∕min?

C）水压:按规定水流量调节§

d） 主水流的中心部分;离喷嘴2.5 m处直径约为120 mm的圆；

e） 外壳表面每平方米喷水时间M约I min；

f）  试验时间：最少3 min；

g） 喷嘴至外売表面距离*2∙5m〜3m.

1427第二位特征数字为7的0J5 m至Im的短时间浸水试验

被试外壳按生产厂规定的安装状态全部浸入水中,并满足下列条件*

a） 高度小于850 mm的外壳的最低点,应低于水面1 OoO TnmI

b） 高度等于或大于850 mm的外売最高点,应低于水面150 mm₅

C）试验持续时间30mhυ

d）水温与试样温差不大于5 K_e如果试样需在带电和（或）在运行状态进行试验时,有关产品标 准可对本要求另作规定。

14.2.8第二位特征数字为8根据协议的持续浸水试验

若无相应的产品标准,试验条件应由生产厂和用户协商,但条件应比M.2.7条规定的严酷而且要 考虑到在实际使用中外壳持续潜水的要求。

14.2,9第二位特征数字为9的喷水试验

试验是由通过标准测试喷嘴（这种设备的示例如图7、图8、图9所示）流出的水流喷射外壳进行的，

用于测量水射流冲击力的装置,见图IO_e

公差范围内,应根据上限和下限验证冲击力分布，见图II_e

对外壳进行试验a）和试验b）时,水温应保持在（8O±5）υ_a

a） 对于小型外壳（最大尺寸不超过25G mm）,外壳应该安装在图12所示的测试装置上，

—转速 _j（5±l） r/min；

——喷射角度0、30二60°、90二

每个位置测试时间为30 S_tt

b） 对于大型外売（最大尺寸大于或等于250 mm）,外壳应该按照预期使用安装。外壳的全部外 表面都会被喷射益

喷射方向:从各个方向喷射覆盖外壳整个表面,并且喷射角度应尽可能垂直于喷射表面；

一 试验条件下喷嘴和被试样品间的距离为（175 士 25>m∏u

按外売可计算面积算（包括任何安装表面试验的持续时间是］min∕m²,最少3 min_fl

14,3接受条件

外壳经14.24-14.2.9规定的试验后,应检查外壳进水情况*

如可能,有关产品标准应规定允许的进水量及耐电压试验的细节，

一般说来,如果进水’应不足以影响设备的正常操作或破坏安全性*水不积聚在可能导致沿爬电距 离引起漏电起痕的绝缘部件上，水不进入带电部件,或进入不允许在潮湿状态下运行的绕组，水不积聚 在电缆头附近或进入电缆“

如外壳有泄水孔,应通过观察证明进水不会积聚,且能排出而不损害设备，

对没有泄水孔的设备,如发生水积聚并危及带电部分时，有关产品标准应规定接受条件.

15附加字母所表示的接近危险部件防护的试验

15 J试具

验证防.止人接近危险部件的试具按表6规定。

15.2试验条件

将试具以表6规定的力推向外売的任何开口*如试具能进入一部分或全部进入,应在每一个可能 的位置上活动,但挡盘不得穿入开口，

内部隔板按3/1规定可视为外壳的一部分•

对于低压设备的试验,应在试具与壳内危险部件之间串接一指示灯,并供以如V〜50 V的安全特 低电压，如果危险的带电部件表面有一层漆膜或氧化层或有其他类似方法的保护时,试验时应包覆一 层金属箔,并与正常工作时带电的部件作电联结。

本指示灯电路也可用于高压设备的危险运动部件。

如有可能,应使外壳内的运动部件缓慢运动。

15,3接受条件

如果在试具与危险运动部件之间保持足够的间隙’则试验合格。

在进行附加字母B的试验时,钗接试指可进入外壳80 mm的长度,但挡盘（族50 mmX20 mm）不得 通过开口。从直线位置开始,试指的两个皎接点应绕相邻面的轴线在90°范围内自由弯曲，应使试指在 每一个可能的位置上活动。

在进行附加字母C和D的试验时,试具可进入其全部长度,但挡盘不得通过开口 •详见附录Λ_β

验证足够间隙的条件与12.3」、12・3.2和12,3.3规定相同.

材料*金属（除非另有规定）

无专门规定公差部分的尺寸公羞_S

角：糸

直线尺寸我5 mm以下够mm

25 mm 以上：±0.2 mm

電示铉接联结点所联结的部件可在同一平面内沿同一方向在9（产T范围内转动"

图1钗接试指

注：见 IEC 60068-2-68 _St

图2检验防尘试验装置（防尘箱）

b）第二位特征数字为2

平徳锤

注：孔的分布见第二位特征数字3。

图4检验第二位特征数字为3和4,防淋水和澱水试验装置（摆管）

单位为毫米

≠0,5的孔121个,其中一个在中央

里面2圈共12个孔W间≡3O⁰ 外面4圈共24个孔,间距15* 活动挡板:铝,嗅头*黄銅

图5检验第二位特征数字为3和4,防淋水和溅水手持式试验装置（喷头）

単位为毫米

D' = 6.3 14.2.5的试验（第二位特征数字为5）

Iy=I2.5 14.2.6的使用（第二位特征数字为6）

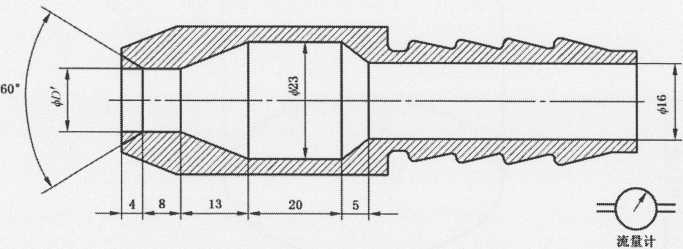

图6检验防喷水试验装置（软管喷嘴）

单位为毫米

注* 9.69士O.Gl是以半径0.75±0.（H为起点测量的距离。

图7扇形喷嘴尺寸

注：将喷嘴边缘放大抖0倍观察,可显示轮廓規则（见图9示例九

图8用于检测的扇形喷嘴喷？L尺寸

残次表面

光

图9不同表面光滑度的扇形喷嘴示例

注f圈形喷嘴的流量调整在(15±l)L∕min内，实现0.9 N-1.2 N的冲击力分布•试验过程中的水温保持在(20± 5)6

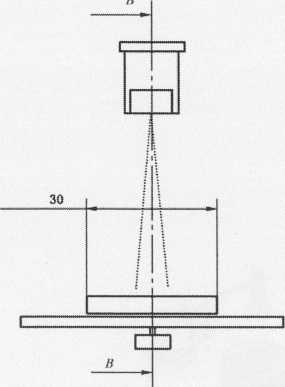

图捋 测量啧水冲击力*防IPX9高温/高压喷水的装置

N

图11冲击力分布

麝形喷嘴

注L图中0 Γ.3O €.50 C和90當分别为不同的酸射角度。

注幻K125±25 a示喷嘴固定位置的路径半径*

图12检验小型外壳IPX9防护等级,防高温/高压喷水

附录A中∏＞代皆示例汇总

注：括号内的数字指本附录"验证低压设备防止接近危险部件的IP代码示例”表中的第一列序号，

附录B

（资料性附录）

可在有关产品标准中作具体规定的内容

外壳提供防护等级的IP代码能用于多种类型的电气设备。

本标准未规定各类电工产品有关外壳防护的全部细节。

有关部门有责任在与他们相关的产品标准中对专门的设备采用IP代码规定细节•

标记了 IP代码，表明其符合本标准的规定,也符合产品标准的补充规定。

下述各条是可在产品标准中作补充规定的具体内容：

BJ IP代码被采用的程序和方法（见第4章，

玫2用于特殊型式设备中“外壳”的定义（见第2章）;

B3 外壳和壳内设备对外界影响或环境条件的防护（见第2章X

B.4用于外壳外部的危险运动部件（如风扇）的防护等级（见第2章）&

政5外壳短时间浸水或连续潜水的应用范围（见第6章八

B.6需要时，由内部挡板、距离提供防止接近危险部件的附加字母的应用（见第7章，

B.7如果需要，由*补充字母*给出补充信息（见第8章X

B.8在使用新的补充字母和阐述附加的试验条件前应先与本标准的归口部门协商（见第8章）

B.9标志的具体规定（见第10章、

BJO不同于1：M的环境条件'

B.11说明不同于“试验一般要求”的试样及其试验条件（见∏.2）_l

BJ2试验条件细节（见11.2）；

示例*

a） 试样数量；

b） 安装、组合、定位孑

C）预处理4

d）是否带电；

e＞部件是否运动，

BJ3有泄水孔和通风孔时如何应用一般试验要求及接受条件（见10.3） _?

B.14阐述试验结果及接受条件的要求（见IM）I

B.15工作电压,如用的话（见12.3.1和12.3.2）；

B.16设备的类型,指出是否由热循环效应产生了压差（见13.4）?

BJ7防尘试验时抽气孔不在易损部件附近的位置（见13.4）*

BJ8不影响安全操作的允许灰尘沉积量及沉积地点（见13.5.2）*

B.19 IPX3和IPx4试验的试验装置（摆管或淋水喷头）（见M.2.3和14.2.4）；

B.20 IPX4试验时外壳支承物的型式（如不开孔）（见14.2.4）∣

B.21如果潜水试验是在设备带电或运行时进行对水温的要求［见14.2 Jd）］ I

B.22持续潜水的条件（见13.2.8）；

B.23防水试验之后的接受条件,特别是允许进水量和耐电压试验的细节（见14.3） ₅

B,24水积聚到带电部件上的接受条件（见14.3）∣

B.25不同于IPX9的（80÷5）Γ试验水温。

参考文献

Cl] GB∕T 16842—2008外壳对人和设备的防护 检验用试具(IEC 61032_s 1997 JDT)

[2] GB/T 17045电击防护 装置和设备的通用部分(IEC 61140：2001 JDT)

中华人民共和国

国家标准

外壳防护等级HP代码)

GB/T 4208…201.7/IEC 60529,2013

⅜

中国标准出版社出版发行 北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)

网址 WWW,spc,neLCn

总编室 J(HO)68533533 发行中心：(010)51780238 读者服务部₅ (010)68523946

中国标准岀版社秦皇岛印刷厂印刷 各地新华书店经销

开本880X1230 1/16 印张2.5 字数68千字 2017年6月第一版2017年6月第一次印刷

率号；155066 *卜57491定价36.00元

如有印装差错由本社发行中心调换 版权专有侵权必究

举报电话 _S(OlO) 68510107
