直流系统用套管

1范围

本标准适用于直流系统用所有电压等级的户外和户内套管。可以是电容式套管或气体绝缘套管， 用作充油换流变压器或平波电抗器组件,或空气对空气直流套管。本标准不适用于以下几种情况：

a） 电缆终端（电缆终端套管）；

b） 互感器套管；

C）试验变压器套管；

d） 套管外部为气体绝缘（除大气压下的空气外）的套管；

e） 工业用套管；

1）牵引机车用套管。

本标准引用了 GB/T 4109-2008的一般术语与环境条件,定义了所使用的特殊术语、操作环境、额 定值、试验程序，以及直流套管的一般机械性能和电气性能要求。必要时，也可以引用GB/T 21429-2008《户外和户内电气设备用空心复合绝缘子 定义、试验方法、接收准则和设计推荐》和IEC 62155： 2003《额定电压高于1 000 V的电器设备用空心瓷和玻璃绝缘子》。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有 的修改单（不包括勘误的内容）或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB 311. 1—1997 高压输变电设备的绝缘配合（neq IEC 60071-1 ： 1993）

GB/T 2900. 8—1995 电工术语 绝缘子（eqv IEC 60050-471 ： 1984）

GB/T 4109—2008 交流电压高于 1 OoO V 的绝缘套管（IEC 60137 Ed. 6’0,MOD）

GB/T 6553-2003评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法 （IEC 60587:1984,IDT）

GB/T 7354—2003 局部放电测量（IEC 60270：2000,1DT）

GB/T 16927. 1—1997 高电压试验技术 第一部分:一般试验要求（eqv IEC 60060-1₅1989）

GB/T 19519-2004标称电压高于1 000 V的交流架空线路用复合绝缘子——定义、试验方法及 验收准则（IEC 61109:1992,MOD）

GB/T 21429-2008户外和户内电气设备用空心复合绝缘子定义、试验方法、接收准则和设计 推荐（IEC 61462：1998,MOD）

GB/T 22707—2008 直流系统用高压绝缘子的人工污秽试验（IEC/TR 61245： 1993,MOD）

IEC 61463:2000套管地震条件

IEC 62155:2003额定电压高于1 000 V的电器设备用空心瓷和玻璃绝缘子

3术语和定义

下列术语和定义，以及GB/T 4109—2008和GB/T 2900. 8—1995确立的术语和定义适用于本标 准，必要时，也可以参照GB/T 21429—2008和IEC 62155≡2003_o

3. 1

^-WaiKrOOf） bushing^-

一种安装于建筑物（例如换流阀厅）墙壁（楼板）的套管。

3.2

交直流套管 bushing for COmbined voltage application

承受一个大的交流电压叠加于一个直流偏差电压的直流套管,例如用于换流变压器阀侧的套管。

3.3

直流套管 bushing for PUre d. c. application

承受只有微小交流电压波形的直流电压的直流套管,例如用于直流换流阀的高压侧的套管。

续直流电压。

的最

誕行条件下屢求套管耐受

V纯直流套管,

定义其额走值;

值。

平多般不

:本指

:件下,制造厂标识的

运

角下,

寸于交直流套管,

直流电流。

需方应规定爬电比距或者污秽等级。爬电距离等于:

d_a×U₁× k_d

式中：

d_a——最小公称爬电比距,单位为mm∕kV₅

U_I——电路中套管应用点的额定持续直流电压或额定峰值电压,单位为kV；

⅛_d——套管平均直径的校正因子。

对户内套管,最小公称爬电比距应该为17 mm∕kV°

如果要求人工污秽试验,应按10.1执行。

注：对于户外套管,4»和知偵正在考虑中。

5运行条件

5.1概述

除非另有规定,符合本标准的套管应能够在GB/T 4109-2008定义的条件下于额定值下运行,并 汇总如下*

a） 除套管全部或部分位于阀厅时（参照5.2 a））的最大值外，环境空气温度都在GB/T 4109-2008中表3的规定范围内；

b） 海拔不超过1 OOo m；

C）套管末端浸入的变压器油的温度在GB/T 4109-2008表3的规定范围内；

d） 与绝缘材料接触的外部连接件和金属部件的温度和温升不超过GB/T 4109—2008中表2规 定的范围；

e） 户外一户内套管、户内套管和户内一浸入式套管的户内部分外表面上不应出现凝露。

5.2影响设计、试验和应用的因素

如有特殊运行条件,应由需方规定。特殊运行条件示例如下：

a） 环境温度（若套管全部或部分在阀厅内工作）；

b） 倾斜度；

C）振动或地震扌

d） 运输和贮存条件；

e） 其他热状况；

O 海拔超过1 00。m时,应按照GB/T 4109—2008中5. 2进行空气密度校正；

g） 有害气体或水蒸气,过量的腐蚀性或导电性粉尘,粉尘或气体的爆炸性混合物,盐雾,覆冰等；

h） 与变压器或电抗器中绝缘屏蔽、接地壁间的距离,或距建筑物墙壁的距离；

i） 冰负载；

j）  过载。

6 一般要求

• 6. 1变量

I_Kld_C    总的等效直流电流；

J_a    变压器中第先次谐波电流幅值；

Lg   热性能试验期间施加的基频交流电流；

Kh   第血次谐波试验时套管的有效电阻除以

RC   基频试验下套管载流部件的电阻；

RdC    试验中套管载流部件的直流电阻；

U_l    额定电压；

U_tt=    局部放电测量时的交流试验电压有效值；

U_dm   每个阀桥的最高直流电压；

U_dC    直流耐受试验电压；

U_Pr    极性反转试验电压（直流电压）；

U_vm   安装套管的换流変压器阀绕组的最大交流运行线电压；

N    连接从直流导线中性点与换流变套管整流桥的一系列六脉动桥数。

套管铭牌应提供以下信息：

——厂名，工厂代号,型号,生产年份,套管编号；

——额定持续直流电压(纯直流套管,见4.1.1)；

--额定峰值电压(交直流套管,见4.1. 2);

--额定持续直流电流(适用时)；

——额定持续交流电流(适用时)J

--雷电冲击干耐受电压；

——操作冲击干或湿耐受电压,或工频于耐受电压；

——有电压抽头套管的电容G和G ；有试验抽头套管的电容Cy _i

——测量的导体到抽头的介质损耗因数(适用时)；

——绝缘气体类型和最小压力(适用时)；

--大于100 kg时的质量；

——与垂直方向夹角大于30°时的最大安装角度。

7试验要求

• 7. 1 一般要求

除以下情况外，试验按GB/T 4109—2008中第7章(试验要求)进行，必要时，也可以参照 GB/T 21429—2008 和 IEC 62155_i2003_β

—不管套管的运行安装角度如何,套管应能在与轴线呈任意倾角下进行电绝缘逐个试验和型式 试验。

——除非充分协商一致,操作冲击湿耐受电压试验、热性能试验、机械试验和特殊试验应在套管预 期安装角度下进行。

——电器套管的直流试验应带其较短端周围的外部绝缘(屏蔽屏)及接地板进行,位置应尽可能与 预期运行条件相同。可以由供需双方协商模拟运行状况的绝缘布置方式。

——穿墙套管的直流试验受接地墙面和安装方式的影响,安装方式应尽可能和预期运行条件一致。

7.2试验分类

7.2.1型式试验

在型式试验中，套管将承受并耐受比实际运行更高的应力，不应有部分或完全的损坏的迹象。一般 通过比较特征值,如电容量、介质损耗因数、局部放电量来检查型式试验中出现的隐性损伤。

型式试验包括；

——工频干耐受电压试验(8.1)

--雷电冲击干耐受电压试验(8.2)

——操作冲击干或湿耐受电压试验(户外套管)(8. 3)

——温升试验(8.4)

——悬臂负荷耐受试验(8.5)

——充液体、充混合物和液体绝缘套管的密封试验(8. 6)

——充气、气体绝缘和气体浸渍套管的内压力试验(8. 7)

——尺寸检查(8. 8)

7.2.2逐个试验

除非供需双方另有协议,则试验应按以下顺序对每一只套管进行：

--介质损耗因数(tan为和电容量测量(9.1)

--雷电冲击干耐受电压试验(9. 2)

—一工频干耐受电压试验(9. 3)

——重复测量介质损耗因数(tan3)和电容量(9.1)

—直流耐受电压试验并局部放电测量(9. 4)

——极性反转试验并局部放电测量0.5)

—重复测量介质损耗因数Ctan^和电容量(9. 1)

——抽头绝缘试验(9. 6)

——充气、气体绝缘和气体浸渍套管的内压力试验(9. 7)

——充液体、充混合物和液体绝缘套管的密封试验(9. 8)

——充气、气体绝缘和气体浸渍套管的密封试验(9. 9)

——法兰或其他固定装置的密封试验(9.10)

——外观和尺寸检査(9.11)

7.2.3 特殊试验

特殊试验仅适用于供需双方达成的协议且仅适合于户外套管。

特殊试验包括以下内容：

—人工污秽试验(10.1)

—均匀淋雨直流电压试验(10. 2)

—不均匀淋雨直流电压试验(I0+ 3)

——伞套材料耐电痕化和蚀损试验(10. 4)

8型式试验

• 8. 1工频干耐受电压试验并局部放电测量

8.1.1适用范围

本试验适用于所有类型的套管。

8.1.2试验方法和要求

试验应按照9- 3. 2进行,但C)阶段的LL应施加1 h_o局部放电测量应连续进行，且每隔5分钟记 录一次。

8.1.3接收准则

局部放电测量的接收准则按9.3.3。如果外绝缘发生闪络,可重复试验。如果仍有闪络,则认为套 管未通过试验。

• 8.2 雷电冲击干耐受电压试验(BlL)

8.2.1适用范围

本试验适用于所有类型的套管。

8.2.2试验方法和要求

全波试验电压由需方规定。

试验按照以下顺序连续进行：

——正极性15次全波冲击

——负极性1次全波冲击

--负极性5次截波冲击

—负极性14次全波冲击

标准雷电冲击波形：1. 2/50 MSo

截波装置的闪络时间应介于2炒〜6 3之间，截波峰值电压是全波值的115%。

极性改变之后,允许在冲击试验之前施加几次小幅值的冲击电压。为了避免先前施加电压的影响, 连续施加电压的时间间隔应该足够。

βτ⅛-3-½WOO------------------------------------------------

如果符合GB/T 4109—2008中8.3.3的规定,认为套管通过试验。

8.3操作冲击干或湿耐受电压试验（SlL）

8.3.1适用范围

本试验仅适用于雷电冲击干耐受电压等于或大于900 kV的所有套管,湿试验仅适用于户外套管。 当通过了湿试验时,干试验可免做。

• 8.3.2 试验方法和要求

为了模拟运行条件,套管应该按照像7.1所提到的能代表运行条件的角度进行安装。人工降雨条 件应该按GB/T 16927.1—1997中表1（降雨条件的标准程序）_O

试验电压应由需方规定。试验应按照GB/T 4109—2008中8.4. 2的要求进行。

8.3.3接收准则

如果符合GB/T 4109—2008中8.4.3的规定,认为套管通过试验。

8.4温升试验

8.4.1适用范围

本试验适用于所有类型的套管。

8.4.2试验方法和要求

试验依照GB/T 4109—2008中8. 7执行。在特定运行条件下,可按其他试验条件进行（见5.2）。

对于不同用途的套管,施加电流不同。

对于主要传输直流电流的套管,施加的电流不能小于额定持续直流电流。如果没有直流源,可以使 用一个频率为50 HZ或60 HZ交流电源。在这种情况下,考虑到交流电源的集肤效应,试验电流计算 如下：

对于主要传输交流电流的套管,试验电流玲共是50 HZ或60 HZ频率的电流,计算如下:

X = ∕∑ CIIx K_A）

• 8.4.3 接收准则

如果符合GB/T 4109-2008中表2所规定的范围,则认为套管通过试验。

8.5悬臂负荷耐受试验

8. 5.T适用范围

本试验适用于所有类型的套管（空气端）。

8.5.2 试验方法和要求

试验值应按表1取值。

试验应按GB/T 4109—2008中8. 9.2执行。

对于空气末端多于一个终端的套管,每个终端应依次进行全负荷试验_O

8.5.3接收准则

如果符合GB/T 4109—2008中8.9.3的规定,则认为套管通过试验。

8.6充液体、充混合物和液体绝缘套管的密封试验

试验应按照GB/T 4109—2008中8.10进行。

8.7充气、气体绝缘和气体浸渍套管的内压力试验

试验应按GB/T 4109—2008中8. 11进行，必要时也可按GB/T 21429—2008或者IEC 62155： 2003进行。

8.8尺寸检查

试验应按照GB/T 4109—2008中8. 13进行。

9逐个试验

• 9. 1介质损耗因数(tanδ)和电容量的测量

9.1.1适用范围

本试验适用于所有电容式套管。

表1悬臂负荷耐受的最小值

注1；悬臂运行负荷包括终端负载和风压(70 Pa),见IEC 61463:2000.

注2：对于和垂直线夹角大于30°的套管,应考虑其自身重量的影响.上述数值对应于垂直套管,应在垂直位置 进行试验。如果要求一个倾斜的或者水平的套管垂直试验时，则应增加一个等效的力以获得套管在运行 位置时其重量使法兰承受的弯矩。如果要求一个垂直套管水平试验时，以相同的方式减少试验负荷。

注3：等级I=正常负载,等级II=重载

注4：对于上部或下部绝缘通过夹板在中央固定安装的套管，推荐选择悬臂弯曲试验负荷时应考虑额定电流流 过时导体的热膨胀。

注5：上述值根据BlL和额定电流值分级规定。对于直流套管，当靖构尺寸主要由爬电距离决定时，如果能够证 明施加的应力适当,试验值应经协议确定。

注6：可以规定其他运行负荷值,但试验负荷应不小于运行负荷的两倍.

9.1.2试验方法和要求

介质损耗因数(tan8)和电容量的测量应该在工频干耐受电压试验和雷电冲击干耐受试验(7. 2. 2) 之前和之后进行,依照GB/T 4109—2008中9.1进行。

.该测量应在2kV〜20kV电压间进行,且电压不超过工频干耐受电压。介质损耗因数(tan<J)和电 容量的测量应该按照GB/T 4109—2008中9.1.2进行。

• 9. 1.3接收准则

如果变化量在GB/T 4109—2008中9.1.3的规定范围内，则认为套管通过试验。

9.2雷电冲击干耐受电压试验(BlL)

9.2.1适用范围

本试验适用于所有雷电冲击干耐受电压不低于550 kV的直流套管。

9.2.2试验方法和要求

试验应按GB/T 4109—2008中9.2. 2进行。

试验电压由需方规定。

9.2.3接收准则

如果符合GB/T 4109—2008中9.2.3规定,则认为套管通过试验。

9.3工频干耐受电压试验并局部放电测量

9.3.1适用范围

本试验适用于所有的套管。                                          ⁶

9.3.2试验方法和要求

试验一般按照GB/T 4109—2008、GB/T 7354—2003和以下所规定的内容执行。试验在50 HZ或         '

60 HZ频率下进行。

• a) 局部放电量的测量试验电压为UnJr. m. s.),计算如下：

—对换流变压器套管

BC = I. 15 X 墻 X [(N-0. 5) X U_dta +宰XUm

"2      ■                            ∙,γ 3         ≡

—对平波电抗器套管

= L 15 X 嵯 XNX U_dm

√2

——对于穿墙(楼板)套管,试验电压仍按上式计算,但适用时系数可由1.15降低为1.0：

®换流变压器侧：

兀= LOX 嵯 X |"(N-O. 5) X U_dm + 务 Um

2       -                                 ∙*γ ɜ           ≡

®直流侧：

1 R

U_Ce = 1.0X*?XNXUd_ln

√2

• b) 1 min干耐受试验的电压有效值等于雷电冲击干耐受试验的电压除以2. I_O此试验不需要局 部放电测量。

C)在Ug电压下重复局部放电测量。

• 9.3.3 接收准则

如果套管没有发生闪络或击穿,并且局部放电量没有超过IoPC,就认为套管通过了本试验。如果 出现了击穿,则认为套管未通过本试验。对电容式套管来说,如果试验后测得的电容量比先前测得的电 容量增加大约一层的电容量,则认为出现了击穿。如果发生一次闪络,则试验仅重复进行一次。如重复 试验期间未出现闪络或击穿,则认为该套管通过本试验。

9.4直流耐受电压试验并局部放电测量

9.4.1适用范围

本试验适用于所有直流持续电压不小于150 kV的直流套管。

9.4.2试验方法和要求

试验过程中油的温度应在10 P〜40 °C之间。

——对穿墙套管来说_T允许低原等级下绝缘结构不迷存预姓理,且在I min内直流电压应升至遥验水-------

平。对安装于换流变压器或平波电抗器的套管来说,直流电压应在Imin内先升到换流变压器或平波 电抗器的直流电压试验水平,然后在下Imin内再升到套管的直流电压试验水平。无论哪种情况,直流 电压都应在施加后保持2 h,此后在1 min内将电压降至零。

用GB/T 7354-2003规定的测量设备进行局部放电测量,且在整个直流耐受电压试验期间进行。 应该釆用正极性。

直流试验电压计算如下：

——对于换流变压器套管

Ude = 1.15 X 1.5 X [(N-0. 5) XU_dnI+0.7 XU_vnj

—对于平波电抗器套管

UdC = LI 5 X 1. 5 X N X U_dol

——对于穿墙套管,试验电压应和与之相连的设备适应,但系数应由1. 15改为1. O_O

■换流变压器侧

UdC = LOX 1.5 X [(N-0.5) ×t7_dm +0. 7χU_vm]

®直流侧

Ude = LOXI. 5 X N X U_dm

9.4.3接收准则

如果满足下列条件,则认为套管通过本试验：

——在试验的最后30 min内记录到的大于或等于2 000 PC的局部放电脉冲数不超过10个,试验 中外部的干扰应被忽略。如果不满足要求，试验可再延长30 min,判据同前，且只能再延长 ^-次。

——没有闪络或者击穿发生。

如果发生击穿,则试验未通过。对电容式套管来说,如果试验后测得的电容量比先前测得的电容量 增加大约一层的电容量,就认为出现了击穿。如果发生闪络,则试验仅可重复进行一次。如重复试验期 间未出现闪络或击穿,则认为该套管通过本试验。

9.5极性反转试验并局部放电測量

9.5.1适用范围

本试验适用于所有直流持续电压不小于150 kV的套管。

9.5.2试验方法和要求

本试验中，油的温度应该在10 °C〜40 °C之间。

双重反转试验如图1所示。

在直流耐受电压试验后,进行极性反转试验。

在较低电压下允许绝缘结构不进行预处理。直流耐受电压试验结束后，在进行极性反转试验之前 套管通常应该接地,完全放电。完全放电需要的持续时间应该依照套管的不同类型来约定,且应该足够 长，以避免电荷的积聚对试验结果的影响。

但在逐个试验期间为了节约时间，可根据双方协议在直流耐受电压试验后，随时进行极性反转 试验。

试验应按下列顺序连续进行：

--负极性90 min

--正极性90 min

---负极性45 Inin

—电压降至零

极性反转的时间应该根据试验设备水平尽可能短,但决不能超过2 min_o电压达到试验值100%时

认为极性反转完成。整个试验过程中应监测局部放电量。

90 min

~~l⅛Γ

90 Inln

图1极性反转试验示意图

采用GB/T 7354—2003中规定的设备进行局部放电测量。 极性反转试验电压计算如下：

—对于换流变压器套管

UP_r = I. 15 X I₄ 25 X [(N — 0. 5) X Udn_l + 0. 35 X U_Vm] 对于平波电抗器套管

U_PT = L 15 X 1.25 X NxU_ehn

——对于穿墙套管,试验电压应和与之相连的设备适应,但系数应由L 15改为L O_O

o换流变压器侧

UPr = 1. 0 X 1.25 X [(N —0.5) XUdm+ 0.35 XU_vm]

©直流侧

Upr = LoXI. 25 XNX U_dm

9.5.3接收准则

如果满足下列条件,则认为套管通过本试验：

——在试验时间中任一 30 min连续时间间隔内，但不包括极性反转的时间，记录到的大于或等于 2 000 PC的局部放电脉冲数不超过10个。

—没有闪络或者击穿发生。

如果发生击穿,则试验未通过。对电容式套管来说,如果试验后测得的电容量比先前测得的电容量 增加大约一层的电容量,就认为出现了击穿。如果发生闪络,则试验仅能重复进行一次。如重复试验期 间未出现闪络或击穿,则认为该套管通过本试验。

9.6抽头绝缘试验

试验应按照GB/T 4109—2008中9. 5进行。

9.7充气、气体绝缘和气体浸渍套管的内压力试验

试验应按照GB/T 4109—2008中9. 6进行，如有必要，也可按GB/T 21429—2008或IEC 62155： 2003进行。

9.8充液体、充混合物和液体绝缘套管的密封试验

试验应按照GB/T 4109—2008中9. 7进行。

9,9充气、气体绝缘和气体浸渍套管的密封试验

试验应按照GB/T 4109—2008中9. 8进行。

试验应按照GB/T 4109—2008中9. 9进行。

⅛⅛

持续

在按照规定或 则、 套

进行对比，可获取进

极性进行.

商程序进行的三次 为套管未通过试验。 通过了试验。

验方法的

合7.1规定。否则，对本试验申套管雑安装角度应由供需双方专门

套

验证规定污秽用 没有出现 那么进行 玉试验

一问题正在 试验电压。

10.3.2 试验方法和要求

运行中水平安装穿墙套管的特殊安装方式会降低套管的电气强度,不均匀淋雨试验适用于这种套 管。试验中套管的状态、对应运行条件的安装布置和干燥区域宽度都应在订货时由供需双方协商确认。

注：不同实验室的不均匀淋雨试验没有再现性。但随耆研究的继续,且当各实验室间进行适当的对比后,可获取更 多的信息。

采用以下试验技术作为指导。位于接地部位的干燥区域可通过遮盖套管的防雨方式获得，也可以 提供一个尽可能接近套管的适当尺寸的防雨棚来获得。防雨棚和套管的间距要足以避免直接闪络。雨 水特性和降雨量应符合GB/T 16927. 1-1997中的淋雨试验程序标准。雨的不同特性代表绝缘子表面 的很弱或弱导电层,其参数应由供需双方协商。在试验开始前,应调整降雨量。

试验回路应符合GB/T 16927. 1—1997_o

GB/T 16927. 1—1997中的标准参考大气条件不一定适用于本试验,应记录实际大气条件。

施加于穿墙套管的试验电压至少等于额定持续直流电压的1. 25倍。

在试验位置的穿墙套管,遮盖的绝缘体表面要求完全干燥,再经受规定试验电压，随后逐渐开始降 雨。试验电压应持续到完全闪络。否则,应从降雨开始至少要保持15 Inin_O 10.3.3接收准则

如果不出现闪络或击穿,认为套管通过试验。如果击穿,则认为套管未通过试验。如果发生一次闪 络,在校正淋雨条件后,试验仅能重复一次。如果再没有进一步的闪络或击穿发生，则认为套管通过 试验。

• 10. 4伞套材料耐电痕化和蚀损试验

W.4.1适用范围

本试验适用于户外运行且外绝缘材料为硅橡胶的套管。

10.4.2试验方法和要求

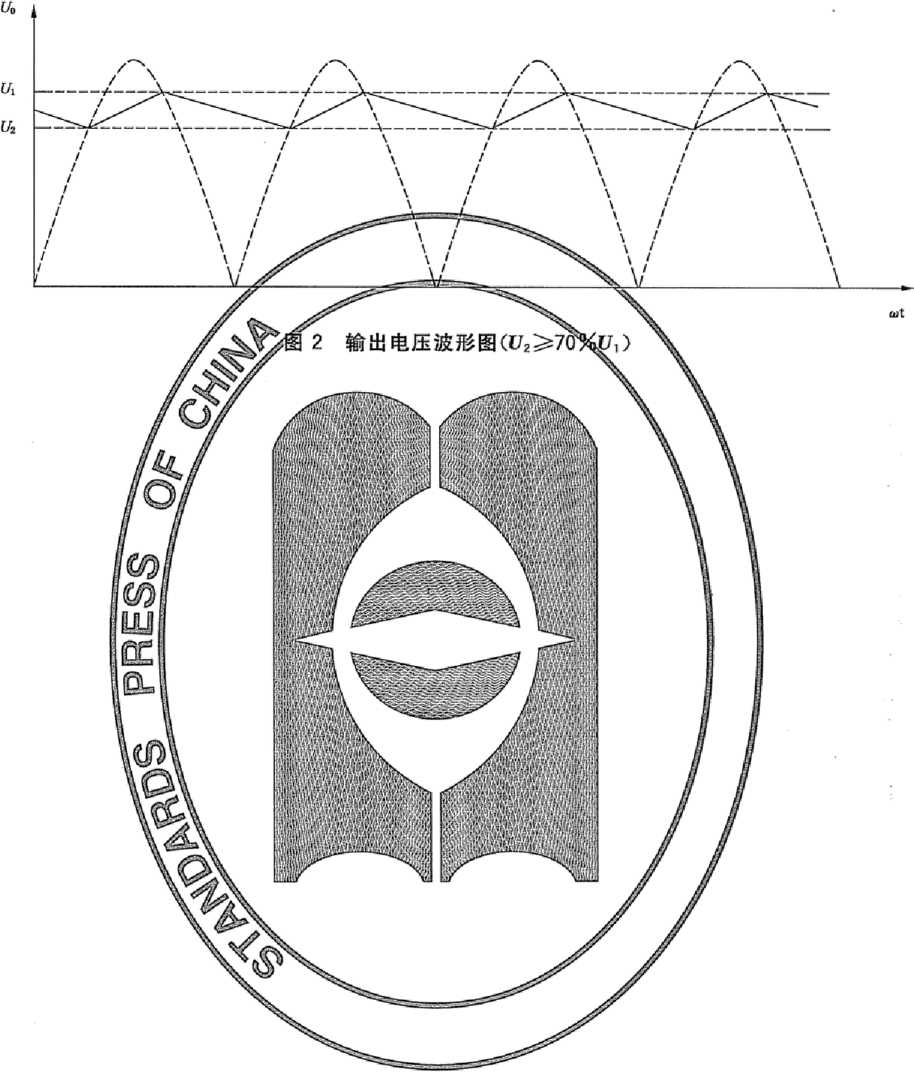

试验电源为全波整流电源,输出电压波形见图2₀

a） 试品的准备。试品的取样应釆用GB/T 19519—2004中5. 6的取样方法制取。

b） 试验装置。本项试验参照GB/T 6553,采用斜面法进行试验。试验装置应能提供+4. 5 kV的 直流电压,且在进行试验时，当高压侧流过持续0.5 _S的60 mA电流时,试验装置的输出电压 降应不大于5%。流过试品表面的污液流量为（0. 2±0. 05）mL∕min°

C）试验程序。按照GB/T 6553规定的方法安装试品及向试品提供污液。对试品施加所选用级 别的直流电压,并同时开始计时。全部试验持续6L试验前后应测量流过每只试品的污液流 量,且应记录每只试品的试验时间，记录所用污液的总量。流过试品的污液不得循环使用。

d）试品分级。

1 A2.5级:如果五个试样均能经受2. 5 kV电压6 h,且如果在3.5 kV下任一试样在6 h以内 破坏；

1 A3.5级:如果五个试样均能经受3.5kV电压6 h,且如果在4.5 kV下任J试样在6 h以内 破坏；

1 A 4. 5级:如果五个试样均能经受4.5 kV电压6 h_a

在每种情况下都应报告最大蚀损深度。

10.4.3接收准则

经6 h试验后仅当五个试品均为出现漏电起痕且电蚀损深度均不大于2. 5 mm时,方认为该组试 品达到所选用等级。试验结果仅当蚀损区域在裁取的伞裙胶料内有效（蚀损深度大于2. 5 mm的部分 可以是制样用胶料），否则应重新补做该号试品。

注：如果绝缘于的伞套裁取不到以上规格的胶片时,应来用正常生产使用的胶料,按正⅛^r生产的硫化条件制成符合 GB/T 6553规定的试样。

附录A

（资料性附录）

本标准与IEC 62199:2004技术性差异及其原因

表A.1为本标准与IEC 62199:2004的技术性差异及其原因一览表。

表A. 1本标准与IEC 62199 = 2004的技术差异及原因

附录B

（资料性附录）

本标准条款与IEC 62199:2004条款的对照

表B.1为本标准条款与IEC 62199:2004条款的对照一览表。

表B. 1本标准条款与IEC 62199:2004条款的对照

表B. 1 （续）

中华人民共和国

国家标准 直流系统用套管 GB/T 22674—2008

*

中国标准出版社出版发行 北京复兴门外三里河北街15号

邮政编码_IIOoO45

网址 WWW. spc. net. Cn

电话：68523946 68517548 中国标准出版社秦皇岛印刷厂印刷 各地新华书店经销

开本880X1230 1/16 印张1.5 字数36千字 2009年3月第一版2009年3月第一次印刷

*

书号：155066 • 1-35918 定价 20.00 元

如有印装差错 由本社发行中心调换 -- 举报电话：(010)68533533
