1总 则

1.01为在IoOOkV架空输电线路设计中贯彻国家的基本建设 方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节 约、环境友好，制定本规范。

1.0.2本规范适用于IOOOkV特高压交流架空输电线路的设计。

10.3 IoOokV架空输电线路设计应从实际出发，结合地区特 点，积极采用成熟的新技术、新材料、新工艺，推广采用节能、降耗、 环保的先进技术和产品。

L0. 4 IOOOkV架空输电线路的设计，除应符合本规范外，尚应 符合国家现行有关标准的规定”

2术语和符号

2.1术 语

• 2.1, ɪ IOOOkV 架空输电线路 IOookV OVerhead transmission Iine

标称电压IOOOkV交流架空输电线路。

• 2.1. 2 弱电线路 telecommunication Iine

指各种电信号通信线路。

2.1.3 轻冰区 Iight icing area

设计覆冰厚度IOmn_I及以下的地区。

2. 1. 4 中冰区 medium icing area

设计冰厚大于IOmm小于20mm的地区。

2.1.5 重冰区 heavy icing area

设计冰厚为20mm及以上的地区。

2. 1. 6 基本风速 reference Wind SPeed

按当地空旷平坦地面上IOIn高度处IOmin时距，平均的年最 大风速观测数据，经概率统计得出100年一遇最大值后确定的风 速。

2. 1. 7 稀有风速 rare Wind SPeed

根据历史上记录存在，并显著地超过历年记录频率曲线的严 重大风。

2. 1. 8 稀有覆冰 rare ice thickness

根据历史上记录存在，并显著地超过历年记录频率曲线的严 重覆冰。

2.1.9 耐张段 SeCtiOn

两耐张杆塔间的线路部分。

• 2 ♦

2. 1. 10 平均运行张力 everyday tension

年平均气温情况下，弧垂最低点的导线或地线张力_t.

2. L 11 等值附盐密度 equivalent SaIt deposit ClenSity (ESDD)

溶解后具有与从给定绝缘子的绝缘体表面清洗的自然沉 积物溶解后相同电导率的氯化钠总量除以表面积，简称等值盐 密。

²∙ ¹∙ ¹² 不溶物密度 non-soluble deposit denSity (NSDD)

从给定绝缘子的绝缘体表面清洗的非可溶性残留物总量除以 表面积，简称灰密。

2, 1.13 居民区 residential area

工业企业地区、港口、码头、火车站、'城镇等人口密集区。

2. 1.14 非居民区 non-residential area

居民区以外地区。

2.1.15 交通困难地区    difficult transport area

车辆、农业机械不能到达的地区。

2. 1.16 间隙 electrical CIearanCe

线路任何带电部分与接地部分的最小距离。

2. 1. 17 对地距离 ground CIearanCe

在规定条件下，任何带电部分与地面之间的最小距离。

2. 1. 18 保护角 ShieIding angle

通过地线的垂直平面与地线和被保护受雷击的外侧子导线平 面之间的夹角。

2. 1. 19 采动影响区 mining affected area

受矿产开采扰动影响的区域。

2. 1. 20 大跨越 Iarge CrOSSing

线路跨越通航大江河、湖泊或海峡等，因档距较大或杆塔较 高，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运 或修复特别困难的耐张段。

2.2符 号

• 2.2.】作用与作用效应.......

C一•一结构或构件的裂缝宽度或变形的规定限值；

£——-修正后的地基承载力特征值；

P——基础底面处的平均压应力设计值；

PmX-—基础底面边缘的最大压应力设计值；

R——结构构件的抗力设计值；

SEhk——水平地震作用标准值的效应；

SEQK——导、地线张力可变荷载的代表值效应；

S_EVK—竖向地震作用标准值的效应；

SGE——永久荷载代表值的效应；

SGK——永久荷载标准值的效应；

Sqr——第，•项可变荷载标准值的效应；

SWk——风荷载标准值的效应；

T——绝缘子承受的最大使用荷载、验算荷载、断线荷载、断 联荷载或常年荷载；

TE——基础上拔或倾覆外力设计值；

TmX——导、地线在弧垂最低点的最大张力；

T_P——导、地线的拉断力；

4——绝缘子的额定机械破坏负荷；

V― 基准高度为IOn_I的风速；

W₁——绝缘子串风荷载标准值；

W。一一基准风压标准值；

叽一杆塔风荷载标准值"

WX —垂直于导线及地线方向的水平风荷载标准值；

K——-土的重度设计值；

Xc——混凝土的重度设计值。

2.2.2电工

“一海拔1。。剛时每联绝缘子所需片数；

-一-高海拔下每联绝缘子所需片数；

U——系统标称电压；

最高运行电压；

X一―爬电比距。

2.2.3计算系数

耳——导线、地线及绝缘子覆冰后风荷载增大系数;

曷——构件覆冰后风荷载增大系数；

Ka——空气放电电压海拔修正系数；

导、地线的设计安全系数；

Ke——单片绝缘子的爬电距离有效系数；

❼——悬垂绝缘子串系数；

K；一绝缘子机械强度的安全系数；

垣—一海拔修正因子；

^mι~一特征指数；

α——风压不均匀系数；

队一导线及地线风荷载调整系数；

昌一杆塔风荷载调整系数；

冉——构件的体型系数；

孔——导线或地线的体型系数；

氏——风压高度变化系数；

Ψ—可变荷载组合系数；

"一一抗震基本组合中的风荷载组合系数；

%杆塔结构重要性系数；

YEh ——水平地震作用分项系数；

能一竖向地震作用分项系数；

7_EQ——导、地线张力可变荷载的分项综合系数；

M——基础的附加分项系数；

"——永久荷载分项系数；

∕q_i——第i项可变荷载的分项系数；

7_RE ——承载力抗震调整系数；

X_ri——地基承载力调整系数。

2.2.4 几何参数

&——绝缘子串承受风压面积计算值；

A——构件承受风压投影面积计算值；

D——导线水平线间距离；

D_JI——导线间水平投影距离；

D_lt——导线三角排列的等效水平线间距离；

D_Z——导线间垂直投影距离；

d—— 导线或地线的外径或覆冰时的计算外径；分裂导线取 所有子导线外径的总和；

兀--导线最大弧垂；

H——海拔高度；

L——档距；

Lk——悬垂绝缘子串长度；

LOI——单片绝缘子的几何爬电距离；

L_P——杆塔的水平档距；

L_S一一单片绝缘子的有效爬电距离；

S——导线与地线间的距离；

θ——风向与导线或地线方向之间的夹角；

Zk——几何参数的标准值。

3路 径

3.0.1路径选择宜采用卫片、航片、全数字摄影测量系统和红外 测量等新技术；在滑坡、泥石流、崩塌等不良地质发育地区宜采用 地质遥感技术；综合分析线路长度、地形地貌、地质、冰区、交通、施 工、运行及地方规划等因素，进行多方案技术经济比较，并应做到 安全可靠、环境友好、经济合理。

3.0.2路径选择宜避开军事设施、大型工矿企业等重要设施，并 应符合城镇规划。当无法避让时应取得相关协议，并应釆取适当 措施。

3丄・3路径选择宜避开自然保护区、风景名胜区等，当无法避开 时应做好评估、报批工作。

3.0.4路径选择宜避开不良地质地带和采动影响区，宜避开重冰 区、易舞动区及影响安全运行的其他地区，当无法避让时，应采取 必要的措施。

3*θ.5路径选择应分析线路与电台、机场、弱电线路等邻近设施 的相互影响。

3.0.6发电厂和变电站的进出线，应根据厂、站的总体布置统一 规划。

3.0.7 轻、中、重冰区的耐张段长度分别不宜大于IOkm、5km、 3km。当耐张段长度较长时应釆取防串倒措施。在高差或档距相 差悬殊的山区等运行条件较差的地段，耐张段长度宜适当缩短。 输电线路与壬干铁路、高速公路交叉时，应釆用独立耐张段。

3.0.8路径银择宜靠近现有国道、省道、县道及乡镇公路，并应充 分利用现有的交通条件，方便施工和运行。

3.0.9山区线路在选择路径和定位时，应避免出现杆塔两侧大小

• 7 • 悬殊的档距，当无法避免时，应采取提髙安全度的措施。

• 3. 0. 10有大跨越的输电线路路径应结合跨越点，通过综合技术 经济比较确定。

4气象条件

• 4. 0.1设计气象条件，应根据沿线气象资料的数理统计结果及附 近已有线路的运行经验确定，基本风速、设计冰厚重现期应按Ioc) 年确定。

4.0.2确定基本风速时，应按当地气象台站IOT_nin时距平均的 年最大风速为样本，并宜釆用极值I型分布作为概率模型。统计 风速的高度应符合下列规定：

1 一般输电线路应取离地面IOm;

2大跨越应取离历年大风季节平均最低水位IOm_O

4. 0.3山区输电线路，宜采用统计分析和对比观测等方法，由邻 近地区气象台、站的气象资料推算山区的基本风速，并应结合实际 运行经验确定。当无可靠资料时，宜将附近平原地区的统计值提 高 10%。

4. 0. 4基本风速不宜低于27m∕s,必要时还宜按稀有风速条件进 行验算。

4. 0.5轻冰区宜按无冰，5mm或IOmm覆冰厚度设计；中冰区宜 按15mm或20mm覆冰厚度设计；重冰区宜按20mm、30mm、40mm 或50mm覆冰厚度设计。必要时还宜按稀有覆冰条件进行验算。

4. 0.6地线设计冰厚，除无冰区段外，应较导线增加5mm_o

4. 0.7设计时应加强对沿线已建线路设计、运行情况的调査，应 分析微地形、微气象条件、导线易舞动地区等影响。

4- 0-8大跨越基本风速，当无可靠资料时，宜将附近陆上输电线 路的风速统计值换算到跨越处历年大风季节平均最低水位以上 IeIm处，并增加10%,分析水面影响再增加10%后选用。大跨越 基本风速不应低于相连接的陆上输电线路的基本风速。

4. 0.9大跨越设计冰厚，除无冰区段外，宜较附近一般输电线路 的设计冰厚增加5mm_o

4.0.10设计用年平均气温，应符合下列规定：

1当地区年平均气温在3^tC~17r时，应取与年平均气温值 邻近的5的倍数值；

2当地区年平均气温小于3P和大于17笔时，应分别按年平 均气温减少3^oC和5^tC后，取与此数邻近的5的倍数值。

4.0.11安装工况应采用风速10m∕s.无冰，同时气温应符合下列 规定：

1最低气温为一40笔和一30笆的地区，宜采用一15笆；

2最低气温为一2O^eC的地区，宜采用-IO^oC_i

3最低气温为一IOP的地区，宜采用一 5C；

4最低气温为0°C的地区，宜采用5 ^oC_o

4.0.12雷电过电压工况的气温宜釆用15°C。当基本风速折算 到导线平均高度处其值大于或等于35m∕s时，雷电过电压工况的 风速宜取15m∕s_j当基本风速折算到导线平均高度处其值小于 35m∕s时，雷电过电压工况的风速宜取IO_m/s；校验导线与地线之 间的距离时，应采用无风、无冰工况。

4.0.13操作过电压工况的气温可采用年平均气温，风速宜取基 本风速折算到导线平均高度处风速的50%,但不宜低于15m∕s, 且应无冰。

4.0.14带电作业工况的风速可釆用10m∕s,气温可釆用15^oC , 且应无冰。

4. 0.15覆冰工况的风速宜采用IOm/s,气温宜采用~~5^tC°

5导线和地线

5.0.1导线截面宜根据系统需要按经济电流密度选择，且应满足 可听噪声和无线电干扰等技术条件的要求，并通过年费用最小法 进行综合技术经济比较后确定。

5.0.2海拔500m及以下地区，距离线路边相导线地面水平投影 外侧20m、对地2m高度处，且频率为0. 5MHz时，无线电干扰设 计控制值不应大于58dB （μV∕m）₀

5.0.3海拔5（Mhn及以下地区，距离线路边相导线地面水平投影 外侧2Qm处，湿导线的可昕噪声设计控制值不应大于55dB（A）, 并应符合环境保护主管部门批复的声环境指标。

5.0.4验算导线允许载流量时,导线的允许温度宜按下列规定取值：

1钢（铝包钢）芯铝绞线和钢（铝包钢）芯铝合金绞线宜采用

70°C ,必要时可采用80°C ；大跨越宜采用9or _O

2铝包钢绞线可釆用80°C,大跨越可釆用IoO^eC,也可经试 验确定。

注：环境气温宜采用最热月平均最高温度；风速采用0. 5m∕s（大跨越采用0. 6m∕s）； 太阳辐射功率密度采用0. lW∕cm2。

5.0.5地线（包括光纤复合架空地线）除应满足短路电流热容量 要求外，应按电晕起晕条件进行校验，地线表面静电场强与起晕场 强之比不宜大于0.8。

5.0.6地线（包括光纤复合架空地线）应满足电气和机械使用条 件要求，可选用铝包钢绞线或复合型绞线。验算短路热稳定时，地 线的允许温度宜按下列规定取值：

1钢（铝包钢）芯铝绞线和钢（铝包钢）芯铝合金绞线可采用

200^oC_o

2铝包钢绞线可采用30Or_O

3光纤复合架空地线的允许温度应釆用产品试验保证值。 5.0.7地线为光纤复合架空地线时应满足耐雷击性能的要求。 短路电流值和相应的计算时间应根据系统条件确定。

5.0.8 导、地线在弧垂最低点的设计安全系数不应小于2.5,悬 挂点的设计安全系数不应小于2.25。地线设计安全系数，不应小 于导线的设计安全系数。

5.0.9导、地线在弧垂最低点的最大张力，应按下式计算：

T_niflX ≤ τ_p/K_c                  （5.0.9）

式中：Tg——导、地线在弧垂最低点的最大张力（N）；

A——导、地线的拉断力（N）；

KC——导、地线的设计安全系数。

5.0.10在稀有风速或稀有覆冰气象条件时，弧垂最低点的最大 张力，不应超过导、地线拉断力的60% _o悬挂点的最大张力，不应 超过导、地线拉断力的66⅜_o

• 5. 0. 11导、地线防振措施应符合下列规定：

1铝钢截面比不小于4. 29的钢芯铝绞线，其平均运行张力 的上限不应超过拉断力的25%。采用阻尼间隔棒时，档距在60O_m 及以下可不再采用其他防振措施;档距在60Om以上应釆用防振锤（阻 尼线）或再另加护线条防振。阻尼间隔棒宜不等距、不对称布置。

2镀锌钢绞线或铝包钢绞线平均运行张力的上限和防振措 施，应符合表5.0. 11的规定，

表5.0. 11镀锌钢级线或铝包钢线线平均运行张力的上限和防振措施

5.0.12导、地线架设后的塑性伸长，应按制造厂提供的数据或通 过试验确定，塑性伸长对弧垂的影响宜采用降温法补偿。当无资 料时，钢芯铝绞线的塑性伸长及降温值可按表5. 0. 12的规定确 定。             .

表5.0. 12钢芯铝绞线的塑性伸长及降温值

注：对大铝钢截面比的钢芯铝绞线或钢芯铝合金绞线应由制造厂家提供塑性伸长

值或降温值。

5.0.13线路经过导线易发生舞动地区时，应采取防舞措施；线路 经过可能发生舞动地区时，应预留防舞措施。

6绝缘子和金具

• 6. 0.1绝缘子机械强度的最小安全系数应符合表6.0. 1的规定。 双联及多联绝缘子串应验算断一联后的机械强度，其荷载及安全 系数应按断联情况确定。

表6.0.1绝缘于机械强度最小安全系数

注」常年荷载指年平均气温条件下绝缘子所承受的荷载，验算荷载是验算条件

下绝缘子所承受的荷载；

2断线、断联的气象条件是无风、有冰、一5"C;

3设计悬垂串时，导、地线张力可按本规范第10.1节的规定取值.

6.0.2绝缘子承受的各种荷载应按下式计算：

T≥T_R/K₁               (6.0.2)

式中：T——绝缘子承受的最大使用荷载、验算荷载、断线荷载、 断联荷载或常年荷载CkN);

Tr——绝缘子的额定机械破坏负荷(kN)；

Kl——绝缘子机械强度的安全系数，按本规范表6. 0. 1釆 用。

6.0.3采用黑色金属制造的金具表面应热镀锌或采取其他相应 的防腐措施。

6-0.4金具强度的安全系数应符合下列规定：

1最大使用荷载情况不应小于2.5;

2断线、断联、验算情况不应小于L 5。

6.0.5绝缘子串及金具应采取均压和防电晕措施。有特殊要求

• 14 •

需要另行研制或釆用非标准金具时，应经试验合格后再使用。

6.0.6当线路与直流输电工程接地极距离小于5km时，地线（包 括光纤复合架空地线）应绝缘；大于或等于5km时，应通过计算或 分析确定地线（包括光纤复合架空地线）是否绝缘。地线绝缘时宜 使用双联绝缘子串。

6. 0.7与横担连接的第一个金具应转动灵活且受力合理，其强度 应高于串内其他金具强度。

6.0.8悬垂V型绝缘子串两肢之间夹角的一半可小于最大风偏 角5°〜10°,也可通过试验确定。

6.0.9线路经过易舞动区应适当提高金具和绝缘子串的机械强 度。

6.0.10在易发生严重覆冰地区，宜增加绝缘子串长或采用V型 串、八字串。

6-0.11耐张塔跳线宜采用刚性跳线。

7绝缘配合、防雷和接地

7.0.1 IOOOkV架空输电线路的绝缘配合，应使线路能在工频电 压、操作过电压和雷电过电压等各种条件下安全可靠地运行。

7.0.2 IOoOkV架空输电线路的防污绝缘设计，应按审定的污秽 分区图划定的污秽等级，并结合现场实际调査结果进行。绝缘子 片数的确定可采用爬电比距法，也可采用污耐压法。当采用爬电 比距法时，绝缘子片数应按公式7. 0. 2-1、公式7. 0. 2-2计算。污 秽等级标准分级应符合本规范附录A的规定_（J

（7.0,2-1）

LS = KeLE              （7.0.2-2）

式中：LS—单片绝缘子的有效爬电距离（cm）；

«——海拔IOOOIn时每联绝缘子所需片数；

λ——爬电比距（Cm/kV）；

U——系统标称电压（kV）；

Ke——单片绝缘子的爬电距离有效系数；

L_oI——单片绝缘子的几何爬电距离（Cm）_（J

7.0.3耐张绝缘子串的绝缘子片数可取悬垂串同样的数值。 在同一污区，其爬电比距根据运行经验较悬垂绝缘于串可适当 减少。

7.0.4在轻、中污区复合绝缘子的爬电距离不宜小于盘型绝缘 子；在重污区其爬电距离应根据污秽闪络试验结果确定。复合绝 缘子两端都应加均压环，其中导线侧应安装大、小双均压环，其有 效绝缘长度应满足雷电过电压和操作过电压的要求。

• 7. 0.5高海拔地区悬垂绝缘子串的片数宜按下式计算：

• 16 •

S —lΞ15ffl_l <H -1OOO)/IoOO ∏h — ne ^ι

式中：WH一高海拔地区每联绝缘子所需片数；

H—海拔高度（m）（H≤2000m）;

四一特征指数，反映气压对于污闪电压的影响程度，由试 验确定。各种绝缘子皿参考值应符合本规范附录 B的规定。

7.0.6 IOoOkV架空输电线路在相应风偏条件下，带电部分与杆 塔构件（包括拉线、脚钉等）的最小间隙，应符合表7. 0. 6-1、表 7. 0. 6-2的规定。

表7. 0.6-1单回路带电部分与杆塔构件的最小间隙（m）

注；括号内数值为对上横担最小间瞭值。

表7. 0. 6-2双回路带电部分与杆塔构件的最小间隙（In）

注：最小间隙值为I串数据，

7. 0.7 带电作业时，带电部分对杆塔接地部分的最小校验间隙应 符合表7. 0. 7-1和表7. 0. 7-2的规定，同时应满足带电作业的技 术要求。

表7. O. 7-1单回路带电作业时带电部分对杆塔接地部分的校验间隙（In）

≡ 7. 0.7-2双回路带电作业时带电部分对杆塔接地部分的校验间隙（In）

注操作人员需停留工作的部位，还应满足人体活动范围0.5m的要求；

2校验带电作业的间隙时，采用的计算条件为气温+ 15耸、风速Iom∕_st 3带电作业间隙不作为铁塔设计的控制条件。

7. 0.8空气放电电压海拔修正系数可按下式确定:

K_a-e^mH73150                  （7.0.8）

式中：Ka——空气放电电压海拔修正系数；

H——海拔高度（m） （H≤2000m）;

m——海拔修正因子；工频电压、雷电过电压海拔修正因子 m=1.0;操作过电压海拔修正因子可按海拔修正因 子（Tn）与电压的关系（图7.0.8）中的曲线a、C取值。

图7. 0. 8海拔修正因子（m）

。一相对地绝缘4纵向绝缘L相间绝缘宀棒-板间隙

7.0,9 IOOOkV架空输电线路的防雷设计，应根据负荷的性质和

系统运行方式，结合当地已有的运行经验、地区雷电活动的强弱特 点、地形地貌特点及土壤电阻率高低等因素，在计算耐雷水平后， 通过技术经济比较，采用合理的防雷方式，并应符合下列规定：

1应沿全线架设双地线；

2在变电站2km进出线段的线路宜适当加强防雷措施。

7. 0.10杆塔上地线对边相导线的保护角应符合下列规定；

1单回路线路保护角，在平原丘陵地区不宜大于6°,在山区 不宜大于一 4°；

2双回路线路保护角，在平原丘陵地区不宜大于一3°,在山 区不宜大于一5°；.

3耐张塔地线对跳线保护角，平原单回路不宜大于6°,山区 单回路和双回路不宜大于0°;

4变电站2km进出线段不宜大于一4'

7.0.11杆塔上两根地线之间的距离，不宜超过地线与导线间垂 直距离的5倍。宜用数值计算的方法确定档距中央导线与地线之 间的距离。当雷击档距中央地线时，地线对导线发生的反击闪络 的耐雷水平不宜低于20OkA_o

7.0.12在雷季干燥时，每基杆塔不连地线的最大工频接地电阻， 应符合表7.0. 12的规定。

表7.0.12在雷季干燥时，每基杆塔不连地线的最大工频接地电阻

注：如土壤电阻率超过2000Ω - m,接地电阻很难降到300时，可采用6根〜8根

总长不超过50O_m的放射形接地体或连续伸长接地体，其接地电阻不受限制。

7.0.13当敷设人工接地装置时，通过耕地的线路接地体应埋设 在耕作深度以下，位于居民区和水田的接地体应敷设成环形。

7.0.14釆用地线绝缘运行方式时，应限制地线上的感应电压和 电流，并应选用合适的放电间隙。

8导线布置

• 8. 0.X导线的线间距萬，应符合下列规定：

1对IOoOm以下档距，水平线间距离宜按下式计算：

D=⅛ + ⅛÷O-65√Λ     （8.0. E

式中：k_i——悬垂绝缘子串系数，可按表8.0. 1-1的规定确定；

D——导线水平线间距离（m）;

Lk—-悬垂绝缘子串长度（m），

U——系统标称电压（kV）_;

fc--导线最大弧垂（m） _O

a 8. o.i-i跖系数

2导线垂直排列的垂直线间距离，宜采用公式（8.0. 1-1）计 算结果的75%。使用悬垂绝缘子串的杆塔，其最小垂直线间距离 宜符合表8.0. 1-2的规定。

*8* »-1-2使用悬垂绝缘子串杆塔的最小垂直线间距离

3导线三角排列的等效水平线间距离，宜按下式计算:

D_X= √D≡ + （4∕3DJ²          （8.0. 1-2）

式中：D_S——导线三角排列的等效水平线间距离（m）；

以,——导线间水平投影距离（m）；

D——导线间垂直投影距离（m）。

• 20 •

8.0.2上下层相邻导线间或地线与相邻导线间的最小水平偏移, 重覆冰地区宜根据工程设计覆冰厚度、脱冰率、档距等条件计算确 定。

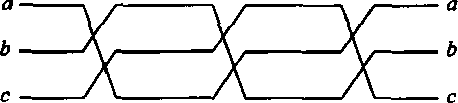

8. 0. 3 IOOokV架空输电线路换位应符合下列规定：

1单回线路采用水平排列方式时，线路长度大于12Okrn应 换位；单回线路采用三角形排列及同塔双回线路按逆相序排列时, 其换位长度可适当延长。一个变电站的每回出线小于12OkmJH 其总长度大于20Okm时，可采用换位或变换各回输电线路相序排 列的措施；

2对于II接线路应校核不平衡度，必要时应设置换位。

9杆塔型式

9.0.1杆塔类型宜符合下列规定：

1杆塔可按其受力性质，分为悬垂型、耐张型杆塔。悬垂型 杆塔可分为悬垂直线和悬垂转角杆塔；耐张型杆塔分可为耐张直 线、耐张转角和终端杆塔。

2杆塔可按其回路数分为单回路和双回路杆塔。单回路杆 塔导线可水平排列，也可三角排列或垂直排列；双回路杆塔导线宜 按垂直排列，必要时可水平和垂直组合方式排列。

• 9. 0. 2杆塔外形规划与构件布置应按导线和地线排列方式，以结 构简单、受力均衡、传力清晰、外形美观为原则，同时结合占地范 围、杆塔材料、运行维护、施工方法、制造工艺等因素在充分进行设 计优化的基础上选取技术先进、经济合理的设计方案。

9. 0.3杆塔使用原则宜符合下列规定：

I不同类型杆塔的选用应依据线路路径特点，按安全可靠、 经济合理、维护方便和有利于环境保护的原则进行。

2山区线路杆塔，应依据地形特点，配合不等高基础，采用全 方位长短腿结构型式。

3线路走廊拥挤地带，可采用导线三角形或垂直排列的杆 塔，也可采用V型、Y型和L型绝缘子串。

4悬垂直线杆塔兼小角度转角时，其转角度数不宜大于3°。 悬垂转角杆塔的转角度数不宜大于20^o_o

5重冰区线路宜采用单回路杆塔。

10杆塔荷载及材料

10.1杆塔荷载

10.1.1荷载分类宜符合下列要求：

I永久荷载：导线及地线、绝缘子及其附件、杆塔结构构件、 杆塔上各种固定设备、基础以及土体等的重力荷载；土压力及预应 力等荷载；

2可变荷载：风和冰（雪）荷载；导线、地线及拉线的张力；安 装检修的各种附加荷载；结构变形引起的次生荷载以及各种振动 动力荷载。

10.1.2杆塔的作用荷载宜分解为横向荷载、纵向荷载和垂直荷 载。

10.1.3各类杆塔均应计算线路正常运行情况、断线（含纵向不平 衡张力）情况、不均匀覆冰情况和安装情况下的荷载组合，必要时 尚应验算地震等稀有情况。

10.1.4各类杆塔的正常运行情况，应计算下列荷载组合：

1基本风速、无冰、未断线（包括最小垂直荷载和最大横向荷 载组合）；

2最大覆冰、相应风速及气温、未断线；

3最低气温、无冰、无风、未断线（适用于终端和转角杆塔）。 10.1.5悬垂型杆塔（不含大跨越悬垂型杆塔）的断线（含纵向不 平衡张力）情况，应按一5C、有冰、无风的气象条件，计算下列荷载 组合：

1单回路杆塔，任意一相导线有纵向不平衡张力，地线未断; 断任意一根地线，导线未断；

2双回路杆塔，同一档内，任意两相导线有纵向不平衡张力；

• 23 • 同一档内，断一根地线，任意一相导线有纵向不平衡张力。

• 10.1.6 单回路和双回路耐张型杆塔的断线（含纵向不平衡张力） 情况应按一5^βC、有冰、无风的气象条件，计算下列荷载组合：

1同一档内，任意两相导线有纵向不平衡张力，地线未断；

2 同一档内，断任意一根地线，任意一相导线有纵向不平衡 张力；

3同一档内，断两根地线，导线无纵向不平衡张力。

• 10.1.7 IOmm及以下冰区导、地线的最小断线张力（含纵向不平 衡张力）的取值，应符合表10. 1. 7规定的导、地线最大使用张力的 百分数。垂直冰荷载应取30%设计覆冰荷载。

表10.1.7 IOnlm及以下冰区导线、地线最小断线张力

（含纵向不平衡张力）（%）

• 10.1.8 Iomm冰区不均匀覆冰情况的导、地线不平衡张力的取 值应符合表10. 1.8规定的导、地线最大使用张力的百分数。无冰 区段和5mm冰区段可不计算不均匀覆冰情况引起的不平衡张 力。垂直冰荷载宜取设计覆冰荷载的75%计算。相应的气象条 件宜按一5°CaOin/s风速计算。

表10.1.8 不均匀覆冰情况的导、地銭最小不平衡张力（%）

• 10.1.9 各类杆塔均应计算所有导、地线同时同向有不均匀覆冰 的不平衡张力。

• 10.1.10 各类杆塔在断线情况下的断线张力（合纵向不平衡张 力），以及不均匀覆冰情况下的不平衡张力均应按静态荷载计算。

10.1. 11 防串倒的加强型悬垂型塔，除按常规悬垂型杆塔工况计 算外，还应按所有导、地线同侧有断线张力（含纵向不平衡张力）计 算。

• 10.1.12 各类杆塔的验算覆冰荷载情况，应按验算冰厚、一 5笆、 IOm/s风速，所有导、地线同时同向有不平衡张力。

• 10.1.13 各类杆塔的安装情况，应按IOm/s风速、无冰、相应气 温的气象条件计算下列荷载组合：

1悬垂型杆塔的安装荷载应符合下列规定：

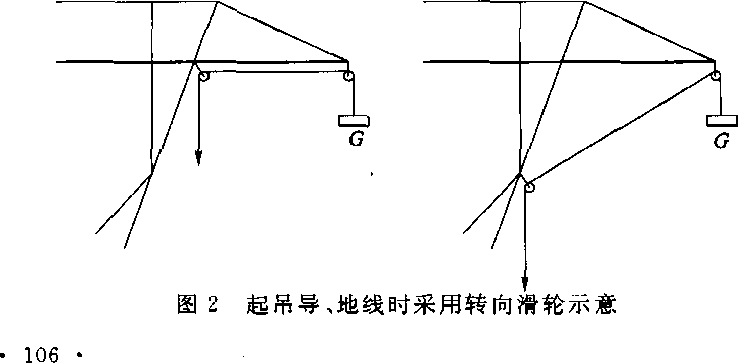

1）提升导线、地线及其附件时的作用荷载。包括提升导、地 线、绝缘子和金具等重力荷载（导线宜按1. 5倍计算，地 线宜按2. 0倍计算〉，安装工人和工具的附加荷载，动力 系数取1. 1,附加荷载标准值可按表10. 1. 13的规定确 定。

⅛ 10. 1. 13 附加荷载标准值（kN）

2）导线及地线锚线作业时的作用荷载。锚线对地夹角不宜 大于20°,正在锚线相的张力动力系数取1.1。挂线点垂 直荷载取锚线张力的垂直分量和导、地线重力和附加荷 载之和，纵向不平衡张力分别取导、地线张力与锚线张力 纵向分量之差。

2耐张型杆塔的安装荷载应符合下列规定：

1） 锚塔在锚地线时，相邻档内的导线及地线均未架设；锚导 线时,在同档内的地线已架设。

2） 紧线塔在紧地线时，相邻档内的地线已架设或未架设，同 档内的导线均未架设；紧导线时，同档内的地线已架设， 相邻档内的导、地线已架设或未架设。

3） 锚塔和紧线塔均允许计及临时拉线的作用，临时拉线对 地夹角不应大于45°,其方向与导、地线方向一致，导线 的临时拉线按平衡导线张力标准值40kN取值，地线临 时拉线按平衡地线张力标准值IOkN取值。

4） 紧线牵引绳对地夹角不宜大于20。，计算紧线张力时应 计及导、地线的初伸长、施工误差和过牵引的影响。

5） 安装时的附加荷载可按表10. 1.13的规定取值。

3导、地线的架设次序，宜自上而下逐相（根）架设。双回路 应按实际需要，可计算分期架设的情况。

4与水平面夹角不大于30°,且可以上人的铁塔构件，应能 承受设计值IOOON人重荷载，并不应与其他荷载组合。

ιθ. 114终端杆塔应计及变电站一侧导线及地线已架设或未架 设的情况。

ιθ. 1.15计算曲线型铁塔时，应计算沿高度方向不同时出现最大 风速的不利情况。

10.1.16位于地震烈度为9度及以上地区的各类杆塔均应进行 抗震验算。

10.1.17外壁坡度小于2%的圆筒形结构或圆管构件，应根据雷 诺数的不同情况进行横风向风振（旋涡脱落）校核。

io. 1.18导线及地线的水平风荷载标准值和基准风压标准值，应 按下列公式计算：

Wχ=α ∙W₀∙μ_z∙μ_sc∙β_c∙d∙L,∙B₁∙ Sin²（9

（10.1.18-1）

W_O=VvI600          （10.1.18-2）

式中：W_X——垂直于导线及地线方向的水平风荷载标准值（kN）； α——风压不均匀系数；设计杆塔时应根据设计基本风速 按表10. 1. 18-1的规定确定；校验杆塔大风工况电 气间隙时，应根据水平档距按表10∙ 1. 18-2的规定 确定；

A——导线及地线风荷载调整系数；仅用于计算作用于杆 塔上的导线及地线风荷载（不含导线及地线张力弧 垂计算和风偏角计算），博应按表10.1.18-1的规定 确定；

M——风压高度变化系数；基准高度为IOm的风压高度变 化系数按表10.1. 23的规定确定；

气——导线或地线的体型系数；线径小于17mm或覆冰时 （不论线径大小）取L 2；线径大于或等于17mτn时 取 1.1；

d——导线或地线的外径或覆冰时的计算外径；分裂导线 取所有子导线外径的总W（m）；

L_P——杆塔的水平档距（m）；

B₁-导、地线及绝缘子覆冰后风荷载增大系数；5mm冰 区取1. 1,1O_mm冰区取1. 2,15mm冰区取1.3, 20mm及以上冰区取1. 5~2. 0；

°——风向与导线或地线方向之间的夹角（。八

W_（J——基准风压标准值（kN∕n√）;

V——基准高度为IOm的风速（ɪn/s）ð

⅛ 10- I- 18-1风压不均匀系数α和导地线风载调整系数&

注；对跳线，宜取i.20_o

表10. L 18-2风压不均匀系数α随水平档距变化取值

10.K19 .杆塔风荷载的标准值应按下式计算，

WS =叽-_ZZZ ∙M •毎•归2 ∙ A

式中：W_a-杆塔风荷载标准值CkN）;

冉一构件的体型系数；应按本规范第10. 1. 20条的规定 选用；

B₂^-构件覆冰后风荷载增大系数;5mm冰区取1.1,IOmm 冰区取1. 2,15mm冰区取1. 6,2Omm冰区取1. 8, 20mm以上冰区取2. 0〜2. 5；

允.一一构件承受风压投影面积计算值Im?）；

β₁——杆塔风荷载调整系数；应按本规范第10. L 21条的 规定选用。

10.1.20构件的体型系数冉应符合下列规定：

1角钢塔体型系数払应取l∙3（l + m，〃为塔架背风面风载 降低系数，应按表10. 1. 20的规定选用；

2钢管塔体型系数匕应按下列规定取值：

1） 当M ∙ W_ci * √²≤0. 003时，払值按角钢塔架的冉值乘 0.8采用，d为钢管直径（m）；

2） 当_ZZ_I-W_O- ^²≥0. 021时g 值按角钢塔架的払值乘 0. 6采用；

3） 当 0.003<_jμ_ι - W_O ∙ √^z<0. 021 时，_A（S 值按插入法计算。 3当铁塔为钢管和角钢等不同类型截面组成的混合结构时,

应按不同类型杆件迎风面积分别计算或按照杆塔迎风面积加权平 均选用M值。

表10.1. 20 塔架背风面风载降低系数η

注，1 A为塔架轮廓面积；«为塔架迎风面宽度；&为塔架迎风面与背风面之间 距离；

2中间值可按线性插人法计算。

• 28 •

10.1.21杆塔风荷载调整系数博应符合下列规定：

1对杆塔设计，当杆塔全高不超过60m时，杆塔风荷载调整 系数博(用于杆塔本身)应按表10. 1. 21对全高采用一个系数；当 杆塔全高超过60m时必应按现行国家标准《建筑结构荷载规范》 GB 50009的有关规定采用由下到上逐段增大的数值，但其加权平 均值不应小于L 6；

2对基础，当杆塔全高不超过60m时，杆塔风荷载调整系数 傷应取L 0；当杆塔全高超过60m时，宜采用由下到上逐段增大的 数值,但其加权平均值不应小于L 3。

⅛ 10.1.21杆塔风荷载调整系数总

注q 中间值按插入法计算;

2对自立式铁塔，表中数值适用于高度与根开之比为4〜R 10.1.22绝缘子串风荷载的标准值应按下式计算：

W_I = W_O    . B₁ -A₁         (10.1.22)

式中：Wi——绝缘子串风荷载标准值(kN)；

&——绝缘子申承受风压面积计算值Im?)。 lθlɪʒ对于平坦或稍有起伏的地形，风压高度变化系数应根据 地面粗糙度类别按表10. 1.23的规定确定。

表10.1.23风压高度变化系数队

续妻 10.1.23

注：地面粗糙度可按下列分类：

A类指近海面和海岛、海岸、湖岸及沙漠地区,

B类指田野、乡村、丛林*丘陵以及房屋比较稀疏的乡镇和城衣郊区；

C类指有密集建筑群的城市市区；

D类指有密集建筑群且房屋较高的城市市区。

10 2结构材料

10. 2-1钢材的材质应根据结构的重要性、结构型式、连接方式、 钢材厚度和结构所处的环境及气温等条件进行合理选择。钢材等 级宜采用Q235.Q345.Q390和Q420,有条件时也可采用Q460_o 钢材的质量应分别符合现行国家标准《碳素结构钢》GB/T 700和 《低合金高强度结构钢》GB/T 1591的有关规定。

10.2.2所有杆塔结构的钢材均应满足不低于B级钢的质量要 求。当采用40mm及以上厚度的钢板焊接时，应采取防止钢材层 状撕裂的措施。

Hh 2. 3结构连接宜采用4. 8、5, 8、6. 8.8. 8级热浸镀锌螺栓和螺 母,有条件时也可采用10. 9级螺栓,其材质和机械特性应分别符合 现行国家标准《紧固件机械性能 螺栓、螺钉和螺柱》GB/T 3098. 1 和《紧固件机械性能 螺母 粗牙螺纹》GB/T 3098.2的有关规定。

10.2.4钢材、螺栓和锚栓的强度设计值，应按表10. 2. 4的规定 确定。

表10.2.4钢材、螺栓和锚栓的强度设计值（N/mn?）

续表10.2.4

注」孔壁承压适用于构件上螺栓端距大于或等于螺栓直径的L5倍;

2 8. 8级高强度螺栓应具有A类（塑性性能）和B类（强度）试验项目的合格 证明。

II杆塔结构

11.1基本计算规定

11. ɪ ɪ杆塔结构设计应采用以概率理论为基础的极限状态设计 法，结构构件的可靠度采用可靠指标度量，极限状态设计表达式釆 用荷载标准值、材料性能标准值、几何参数标准值以及各种分项系 数等表达。

11.1.2结构的极限状态应满足线路安全运行的临界状态。极限状 态可分为承载力极限状态和正使用极限状态,应符合下列规定：

1承载力极限状态应对应于结构或构件达到最大承载力或 不适合继续承载的变形；

2正常使用极限状态应对应于结构或构件的变形或裂缝等 达到正常使用或耐久性能的规定限值。

11.1.3结构或构件的强度、稳定和连接强度，应按承载力极限状 态的要求，采用荷载的设计值和材料强度的设计值进行计算；结构 或构件的变形或裂缝，应按正常使用极限状态的要求，采用荷载的 标准值和正常使用规定限值进行计算。

11.2承载能力和正常使用极限状态计算表达式

11.2.1结构或构件的承载力极限状态应按下式计算：

‰C∕g ∙ S_r._κ+≠Σ∕Qi ∙ SQ_iκ)≤i? (11. 2. 1) 式中：y°——杆塔结构重要性系数；各类杆塔除安装工况取1.0 夕卜，其他工况不应小于

/G——永久荷载分项系数；对结构受力有利时不大于1.0, 不利时取1.2；

Xq₁——第i项可变荷载的分项系数,取l-4_f

Sgk——永久荷载标准值的效应；

SQ-K——第i项可变荷载标准值的效应；

可变荷载组合系数；正常运行情况取1.0,断线情况、

安装情况和不均匀覆冰情况取0. 9,验算情况取O.75_f

R—结构构件的抗力设计值。

H.2.2结构或构件的正常使用极限状态应按下式计算：

S_GK+ ≠∑s_QiK ≤C            (11-2.2)

式中：C—结构或构件的裂缝宽度或变形的规定限值(mm) _O

11.2.3结构或构件承载力的抗震验算应按下式计算：

7g * S_ge+ /Eh * SEhkMEV ∙ Sevk 十 Yeq ∙ SEQK+ 娴^,SWkMR/服

¢11-2.3)

式中：y_G——永久荷载分项系数；对结构受力有利时取L 0,不利 时取1. 2,验算结构抗倾覆或抗滑移时取0.9；

光h、m一水平、竖向地震作用分项系数，应按表IL 2. 3-1的 规定确定；

/eq——导、地线张力可变荷载的分项综合系数,取7eq=0-5；

Sge'—永久荷载代表值的效应；

SEhk——水平地震作用标准值的效应；

S_EVK——竖向地震作用标准值的效应；

SEQK——导、地线张力可变荷载的代表值效应；

SWk —风荷载标准值的效应；

如E——抗震基本组合中的风荷载组合系数，可取0*3；

海一承载力抗震调整系数,应按表11. 2. 3-2的规定确定。

表11.2.3-1地靈作用分项系数

表11.2.3-2承载力抗震调整系数

11.3杆塔结构基本规定

11.3.1长期荷载效应组合（无冰、风速5m∕s及年平均气温） 情况、杆塔的计算挠度（不包括基础预偏），应符合表IL 3. 1 的规定：

表11.3.1杆塔的计算挠度（不包括基础预偏）

注：1 h为杆塔最长腿基础顶面起至计算点的高度；

2设计时应根据杆塔的特点提出施工预偏的要求。

11.3-2钢结构构件允许最大长细比应符合表IL 3.2的规定。

衰11.3.2钢结构构件允许最大长细比

H.3.3杆塔铁件应采用热浸镀锌防腐，也可采取其他等效的防 腐措施。

11.3.4受剪螺栓的螺纹不应进入剪切面。当无法避免螺纹进入 剪切面时，应按净面积进行剪切强度验算。

11.3.5全塔所有螺栓应釆取防松措施。受拉螺栓及位于横担、 顶架等易振动部位的螺栓，宜釆取双帽防松措施。靠近地面的塔 腿上的连接螺栓宜采取防卸措施。

12基 础

12.0.1基础型式的选择，应结合线路沿线地质、施工条件和杆塔 型式的特点综合确定，并应符合下列规定：

1当有条件时，应釆用原状土基础。

• 2 一般地区可选用现浇钢筋混凝土基础或混凝土基础;岩石地 区可釆用锚筋基础或岩石嵌固基础；软土地基可采用大板基础、桩基 础或沉井基础;运输或浇制混凝土有困难的地区,可采用装配式基础。

3山区线路应采用全方位长短腿铁塔和不等高基础配合使 用的方案。

12.0.2基础稳定、基础承载力应采用荷载的设计值进行计算；地 基的不均匀沉降、基础位移等应采用荷载的标准值进行计算。

12.0.3基础的上拔和倾覆稳定应按下式计算：

K ∙ 7∖WAm、匕、K…）         （12. 0. 3）

式中：     ∕_f——基础的附加分项系数，应按表12. 0. 3的规

定确定；

L——基础上拔或倾覆外力设计值；

A（y_lt"s∖%∙∙∙）——基础上拔或倾覆的承载力函数，

A——几何参数的标准值；

E——土及混凝土的重度设计值（取土及混凝土的 实际重度）。

表12.0.3基础附加分项系数方

12.0.4基础底面压应力，应按下式计算： 1当轴心荷载作用时*

∕⁵≤Λ∕r_rf                <12.0,4-1)

式中：P—基础底面处的平均压应力设计值； Λ—修正后的地基承载力特征值； Kf —地基承载力调整系数，宜取T_ri= 0. 75。

2当偏心荷载作用时，除应按公式(12, 0. 4-1)计算外，还应 按下式计算：

P_maX≤1.2∕_a∕χH             (12. 0. 4-2)

式中：P_maX-一基础底面边缘的最大压应力设计值。 12.0.5基础混凝土强度等级不应低于C20级。 12.0.6岩石基础的地基应逐基鉴定。

12.0.7基础的埋深应大于0. 5m_e冻土地区的基础埋深应符合 现行行业标准《冻土地区建筑地基基础设计规范》JGJ 118的有关 规定。

120.8跨越河流或位于洪泛区的基础，应收集水文地质资料，必 要时应考虑冲刷作用和漂浮物的撞击影响，并应采取相应的防护 措施。

12.0.9当位于地震烈度为7度及以上的地区且场地为饱和砂土 和饱和粉土时,应计算地基液化的可能性，并应采取必要的稳定地 基或基础的抗震措施。

12. 0.10转角塔、终端塔的基础宜根据相关要求釆取预偏措施。

13对地距离及交叉跨越

13. 0.1导线对地面、建筑物、树木、铁路、道路、河流、管道、索道 及各种架空线路的距离，应按导线运行温度40^oC（当导线按允许 温度80笆设计时，导线运行温度取50C）情况或覆冰无风情况的 最大弧垂计算，并按最大风情况的最大风偏（或按覆冰情况）进行 风偏校验。重覆冰区的线路，还应计算导线不均匀覆冰、验算覆冰 情况下的弧垂增大。

注：1计算对地距离时可不计算由于电流、太阳辐射等引起的弧垂增大，但应计 算导线架线后塑性伸长的影响和设计、施工的误差；

2大跨越的导线弧垂应按导线实际能够达到的最高温度计算；

3输电线路与铁路、高速公路及一级公路交叉,且交叉档距大于20Om时,最大 弧垂应按导线允许温度计算,导线的允许温度应按不同要求取70^βC或801C_O

130.2导线对地面的最小距离，以及与山坡、峭壁、岩石之间的 最小净空距萬,应符合下列规定：

I在最大计算弧垂情况下，导线与地面的最小距离应符合表 13. 0. 2-1的规定。

表13. 0.2-1导线对地面的最小距离（m）

2在最大计算风偏情况下，导线与山坡、峭壁、岩石之间的最 小净空距离应符合表13. 0. 2-2的规定。

≡ 13.0.2-2导域与山城、峭壁、岩石之间的景小净空距离（In）

13.0.3线路邻近居住建筑时，居住建筑所在位置距地1 Mm高 处最大未畸变场强不应超过4kV∕m_o

13. 0.4 IOoOkV架空输电线路不应跨越居住建筑以及屋顶为燃 烧材料危及线路安全的建筑物。导线与建筑物之间的距离应符合 下列规定：

I在最大计算弧垂情况下，导线与建筑物之间的最小垂直距 离应符合表13. 0. 41规定的数值。

表13.0.4-1导线与建筑物之间的最小垂直距离

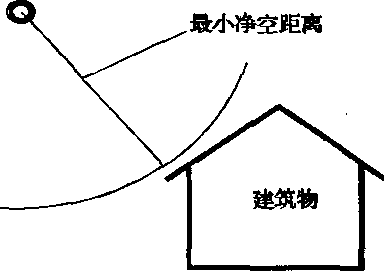

2在最大计算风偏情况下，10。OkV架空输电线路边导线与 建筑物之间的最小净空距离应符合表13. 0. 4-2规定的数值。

表13. 0. 4-2导线与建筑物之间的最小净空聞离

3无风情况下，边导线与建筑物之间的水平距离应符合表 13.0.4-3规定的数值。

≡ 13.0.4-3边导线与建筑物之间的水平距离

13.0 5 IOOOkV架空输电线路经过经济作物和集中林区时，宜 釆用加高杆塔跨越林木不砍通道的方案，并应符合下列规定：

1当跨越时，导线与树木（按自然生长高度）之间的最小垂直

距离应符合表13. 0. 5-1规定的数值。

表13. 0. 5-1导线与树木之间的最小善直距离

2当砍伐通道时，通道净宽度不应小于线路宽度加通道附近 主要树种自然生长高度的2倍。通道附近超过主要树种自然生长 高度的非主要树种树木应砍伐。

• 3 IOOOkV架空输电线路通过公园、绿化区或防护林带，在 最大计算风偏情况下，导线与树木之间的最小净空距离应符合表 13.0. 5-2规定的数值。

表13.0.5-2导綴与树木之间的最小净空距离

• 4 IoOOkV架空输电线路通过果树、经济作物林或城市灌木 林不应砍伐通道。导线与果树、经济作物、城市绿化灌木以及街道 行道树木之间的最小垂直距离应符合表13. 0.5-3规定的数值。

表13.Q.5-3导线与果树、经济作物、城市绿化灌木及 街道行道树木之间的最小垂直距鳶

13. 0.6 IoookV架空输电线路跨越弱电线路（不包括光缆和埋 地电缆）时，其交叉角应符合表13. 0.6的规定。

表13.0.6 IOOOkV架空输电线路跨越弱电线路 （不包括光缆和埋地电缆）的交叉角

1X0.7 IOoOkV架空输电线路与甲类火灾危险性的生产厂房、 甲类物品库房、易燃、易爆材料堆场，以及可燃或易燃、易爆液（气） 体储罐的防火间距，不应小于杆塔全高加3m_a

13. 0. 8 IOOOkV架空输电线路与地埋输油、输气管道的平行接 近距离，应根据线路和管道的具体参数计算确定。

13.0.9 IOoOkV架空输电线路与铁路、道路、河流、管道、索道及 各种架空线路交叉或接近的要求，应符合下列规定：

1 IOOOkV架空输电线路与铁路、道路、河流、管道、索道 及各种架空线路交叉最小垂直距离，应符合表13.0.9-1的规 定。

表13.0.9-1 I（MH⅛V架空输电线路与铁路、道路、河流、管道、索道 及各种架空线路交叉最小毒直距离

注；垂直距离中，括号内的数值用于跨杆（塔）顶。

2 IOoOkV架空输电线路与铁路、道路、河流、管道、索道及 各种架空线路水平接近距离，应符合表13.0.9-2的规定。

表13.0.9-2 IOOOkV架空输电线路与铁路、道路、河流、管道、索道 及各种架空线路水平接近距离

注」宜远离低压用电线路和通信线路，在路径受限制地区，与低压用电线路和 通信线路的平行长度不宜大于150Om_t与边导线的水乎距离宜大于50m, 必要时，通信线路应采取防护措施，受静电或电磴感应影响电压可能异常 升高的入户低压线路应给予必要的处理；

2走廊内受静电感应可能带电的金属物应予以接地；

3跨越220kV及以上线路，铁路，高速公路，一级公路，一、二级通航河流及特 殊管道等时，悬垂绝缘子串宜采用双挂点、双联I串或V串型式；

4线路跨越铁路，高速公路，一级公路，电车道，一、二级通航河流,11OkV及 以上电力线，特殊管道，索道时，不得接头；

5跨越IlOkV及以上输电线路时，交叉角不应小于跨越铁路时，交叉角 不宜小于45°,但不应小于30°,且不宜在铁路车站出站信号机以内跨越。

14环境保护

14.0.1输电线路设计应符合国家有关环境保护，水土保持的规

aE. o

14.0.2输电线路设计中应对电磁干扰、噪声等污染因子采取必 要的防治措施。

14.0.3输电线路可听噪声控制值和无线电干扰控制值应符合本 规范第5. 0. 2条和第5.0. 3条的规定。

14.0.4对沿线相关的弱电线路和无线电设施应进行通信保护设 计并采取相应的处理措施。

14. 0.S山区线路应釆用全方位长短腿加不等高基础配合使用。

14. 0. 6线路经过经济作物或林区时，宜采取跨越设计。

15劳动安全和工业卫生

15.0.1输电线路设计时，应满足国家规定的有关防火、防爆、防 尘、防毒及劳动安全与卫生等的要求。

15.0.2输电线路杆塔应采取高空作业工作人员的安全保护措 施。

15.0.3施工时应针对由邻近输电线路可能产生的感应电压釆取 安全保护措施。

15.0.4 对平行接近或交叉的其他输电线路、通信线等存在感应 电压影响时，且邻近线路在施工、运行和维修时，应做好安全措施.

16附属设施

16. 0.1新建输电线路在交通困难地区设巡线站时，其维护半径 可取40km〜50km,如沿线交通方便或该地区已有生产运行机构, 也可不设巡检站。巡检站应配备必要的备品备件、检修材料、维护 检修工器具以及交通工具。

16.0.2杆塔上的固定标志应符合下列规定：

1所有杆塔均应标明线路的名称、代号和杆塔号；

2所有耐张型杆塔、分支杆塔和换位杆塔前后各一基杆塔 上，均应有明显的相位标志；

3在多回路杆塔上或在同一走廊内平行线路的杆塔上，均应 标明每一线路的名称和代号；

4高杆塔应按航空部门的规定装设航空障碍标志；

5杆塔上固定标志的尺寸、颜色和内容还应符合运行部门的 要求；

6跨越铁路时杆塔处应设置标志牌。

16. 0. 3新建输电线路宜根据现有运行条件配备适当的通信设 施。

16.0.4 一般线路杆塔登高设施可选用脚钉或直爬梯，并可设置 简易的检修人员休息平台。大跨越杆塔应设置旋转爬梯，必要时 可增设攀爬机或电梯等设施。

16.0.5杆塔可安装高空作业人员的防坠落装置。

附录A高压架空线路污秽分级标准

≡A高压架空线路汚秽分级标准

注：爬电比距计算时取系统最高工作电压,表中括号内数字为按标称电压样算的

值，

附录B各种绝缘子的特征指数皿参考值

B.0.1各种绝缘子的特征指数四 参考值应符合表B 0. 1-1的 规定。瓷和玻璃绝缘子试品的尺寸应符合表B. 0. 1-2的规定，各 种绝缘子试品的形状见图B,0.1_o

«B.0.1-1各种绝缘子的特征指数皿参考值

表B. 0.1-2瓷和玻璃绝缘子试品的尺寸

5#试品

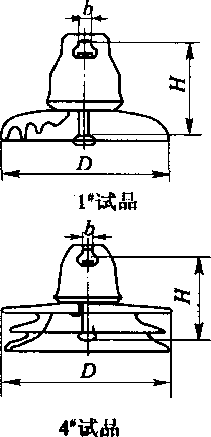

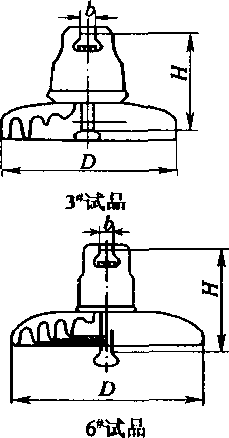

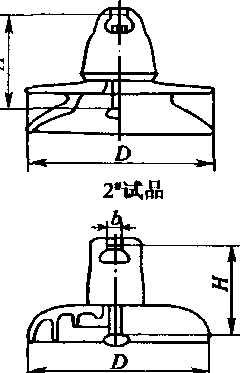

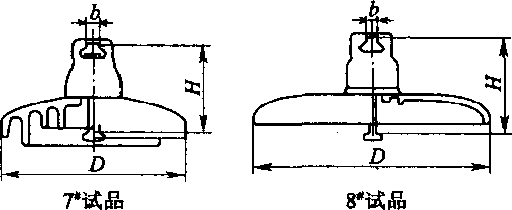

图B.O. 1各种绝缘子试品的形状

本规范用词说明

1为便于在执行本规范条文时区别对待，对要求严格程度不 同的用词说明如下：

1） 表示很严格，非这样做不可的：

正面词釆用“必须”，反面词釆用“严禁”；

2） 表示严格，在正常情况下均应这样做的：

正面词釆用“应”，反面词采用“不应”或“不得”；

3） 表示允许稍有选择，在条件许可时首先应这样做的： 正面词采用“宜”，反面词釆用“不宜”；

4） 表示有选择，在一定条件下可以这样做的，釆用“可”。

2条文中指明应按其他有关标准执行的写法为：“应符合…… 的规定”或“应按……执行”。

引用标准名录

《建筑结构荷载规范》GB 50009

《碳素结构钢^GB/T 700

《低合金高强度结构钢》GB/T 1591

《紧固件机械性能 螺栓、螺钉和螺柱）＞GB∕T 3098. 1

《紧固件机械性能 螺母 粗牙螺纹））GB∕T 3098. 2

中华人民共和国国家标准

IOoOkV架空输电线路设计规范

GB 50665-2011

条文说明

UOOOkV架空输电线路设计规范》，经住房和城乡建设部 2011年4月2日以第976公告批准发布。

IOOOkV架空输电线路在我国为新电压等级的特高压交流输 电线路。本规范在制定过程中，编制组进行了国内外交流特高压 的科研成果aoookv晋东南一南阳一荆门交流特高压试验示范 工程及IOOOkV淮南一上海（皖电东送）同塔双回交流特高压工程 关键技术研究和设计研究成果、国外交流特高压架空输电线路建 设和运行经验的调查研究，总结和吸收了近年来国内外架空输电 线路科研、设计、建设和运行中的新技术、新工艺和新材料应用成 果。

为便于广大设计、施工、科研、学校等单位有关人员在使用本 标准时能正确理解和执行条文规定,UOOOkV架空输电线路设计 规范》编制组按章、节、条顺序编制了本标准的条文说明，对条文规 定的目的、依据以及执行中需注意的有关事项进行了说明，还着重 对强制性条文的强制性理由做了解释。但是，本条文说明不具备 与标准正文同等的法律效力，仅供使用者作为理解和把握标准规 定的参考。

• 1  总    贝 U

• 2 术语和符号

2.】术语

• 3  路   径

• 4 气象条件

• 5 导线和地线

6绝缘子和金具

7绝缘配合、防雷和接地

• 8 导线布置 .........................................................（ ə 6 >

• 9 杆塔型式

10杆塔荷载及材料

10. 1 杆塔荷载

• 10. 2 结构材料...............................................

• 11 杆塔结构

• 11. 1基本计算规定

11.2承载能力和正常使用极限状态计算表达式

11.3 杆塔结构基本规定

• 12  基 础

13对地距离及交叉跨越

14 环境保护

16 附属设施

1总 则

1.0.1本条提出了 IooOkV交流架空输电线路设计规范的目的， 要求协调好各方面的相互关系，以合理的投资使设计的输电线路 能获得最佳的综合效益。

1.0.2 本条提出了本规范适用的范围,包括新建IOOOkV交流特 高压单回路和同塔双回路输电线路的设计。

10.3根据电网建设的发展，本条明确了依靠技术进步，合理利 用资源,达到降低消耗，提高资源的利用效率和环保的要求。

2 术语和符号

• 2.，术 语

2.1.14本条定义居民区以外地区均属非居民区。虽然时常有 人.有车辆或农业机械到达，但未遇房屋或房屋稀少的地区，亦属 非居民区。

2.1.20 “大跨越”一般指越通航大江河、湖泊或海峡等，档距在 IOOOm以上或塔高在150m以上，导线选型或塔的设计需予以特 殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。

IOoOkV晋东南一南阳一荆门交流特高压试验示范工程黄河 大跨越，最大跨越档距为1220m,跨越塔呼高为112.0m,全高达到 122.8m；汉江大跨越跨越档距为1650m,直线塔呼高为168. Om, 全高达181. 8m_o以上两个大跨越导线釆用6 X AACSR/EST-500/23。特高强钢芯铝合金绞线。IooOkV淮南一上海（皖电东 送）同塔双回交流特高压工程长江大跨越，最大跨越档距为 1817m,跨越塔呼高为206m,全高达到277.5m；淮河大跨越，最大 跨越档距为1300m,跨越塔呼高为131m,全高达到197. 5m₀以上 两个大跨越导线采用导线采用6 X AACSR/EST-640/290特高强 钢芯铝合金绞线。

3路 径

3.0.1随着新技术手段的发展UOOOkV架空输电线路路径选择 宜使用卫片、航片、全数字摄影测量系统等新技术，在滑坡、泥石 流、崩塌等不良地质发育地区宜采用地质遥感技术等。

3.0.2为了使新建特高压工程与地方发展和规划相协调，明确路 径选择原则，要求尽量减少对军事设施和地方经济发展的影响。

• 3. 0. 4根据多年的线路运行经验的总结，选择线路应尽量避开不 良地质地带、采动影响区（地下矿产开采区、采空区）等可能引起杆 塔倾斜、沉陷的地段，当无法避让时，应开展详细的地质、矿产分 布、开采情况、塌陷情况的专项调查，应开展塔位稳定性评估。根 据运行经验，路径选择尽量避开导线易舞动区。东北的鞍山、丹 东、锦州一带，湖北的荆门、荆州、武汉一带是全国范围内输电线路 发生舞动较多地区。导线舞动对线路安全运行所造成的危害十分 重大,诸如线路频繁跳闸与停电，导线的磨损、烧伤与断线，金具及 有关部件的损坏等，都会造成重大的经济损失与社会影响。因此 舞动务发区应尽量避让，当无法避让时，应对铁塔、金具等采取适 当加强，并安装防舞装置等。

3.0.5为使新建特高压线路与沿线相关设施的相互协调，以求和 谐共存，明确在选择路径时应考虑与临近设施如电台、机场、弱电 线路等的相互影响。

3.0.7耐张段长度由线路的设计、运行、施工条件和施工方法确 定，吸取2008年初冰灾运行经验，轻、中、重冰区的耐张段长度分 别不宜大于IOkm.5k_m.3km₀当耐张段长度较长时，设计中应采 取措施防止串倒。例如轻冰区每隔7基〜8基（中冰区每隔4基〜 5基）设置一基纵向强度较大的加强型直线塔，防串倒的加强型直

• 61 •

线塔其设计条件除按常规直线塔工况计算外，还应按所有导、地线 同侧有断线张力（含纵向不平衡张力）计算。

根据2008年1月我国南方地区发生冰灾事故的经验，对特殊 区段线路，如大跨越线路,跨越主干铁路、高速公路等重要设施的 跨越应采用独立耐张段，必要时杆塔结构重要性系数取1. 1,并按 验算覆冰校核交叉跨越物的间距。

独立耐张段应根据地形、地物等条件合理确定跨越方案，可采 用“耐一直一直一耐”、“耐一直一耐"、“耐一直一直一直一耐”或 “耐一耐”方案，且直线塔不应超过3基。

对于运行抢修特别困难的局部区段线路,采取适当加强措施， 提高安全设防水平。

对覆冰地区的重要线路可考虑安装线路覆冰在线监测装置， 并采取防冰、减冰、融冰等措施。

跨越铁路时验算覆冰按中华人民共和国铁道部《关于特高压 交直流输电线路跨越铁路有关标准的函》（铁建设函C2009J327号 文）规定执行。

3.0.9为了顼防灾害性事故的发生，山区输电线路选择路径和定 位时，应注意限制使用档距和相应的高差，避免出现杆塔两侧大小 悬殊的档距，当无法避免时应采取必要的措施，提高安全度。

3.0.10大跨越的基建投资大，运行维护复杂，施工工艺要求高， 故一般应该尽量减少或避免。因此，选线中遇有大跨越应结合整 个路径方案综合考虑。如某个方案路径长度虽增加了几公里，但 避免了大跨越或减少跨越档距，降低了造价，从全局看是合理的， 这一点应引起足够重视。

4气象条件

4.0.1目前我国500kV~750kV输电线路的基本风速重现期为 50年，鉴于特高压线路的重要性，确定其基本风速数理统计重现 期取100年。

设计气象条件，除根据沿线气象资料的数理统计结果以及附 近已有线路的运行经验确定外，还要参考现行国家标准《建筑结构 荷载规范》GB 50009的风压图。

设计冰厚原则上宜按数理统计确定，如当地无可靠资料，应根 据沿线调査，结合附近线路设计运行经验分析确定。

4.0.2统计风速样本的基准高度，统一取离地面（或水面）IOm, 保持与荷载规范一致，可简化资料换算及便于与其他行业比较。 工程设计时应根据导线平均高度将基本风速进行换算,10OOkV 架空输电线路导线平均高一般取30m,其他工况的风速不需进行 换算。

• 4. 0.3输电线路经过地区广，地形条件复杂，线路通过山区，除一 些狭谷、髙峰等处受微地形影响，风速值有所增大外，对于整个山 区从宏观上看，山区摩擦阻力大风速值也不一定就较平地大，所 以，一般说来如无可靠资料，对于通过山区的线路，釆用的设计风 速，从安全的角度出发，参考荷载规范的规定，按附近平地风速资 料增大io⅝_D山区的微地形影响，除个别大跨越为提高其安全度 可考虑增大风速以外，在一般地区不予增加。一般山区虽有狭管 等效应，考虑到架空输电线路有档距不均匀系数的影响，因此，从 总的方面山区风速较平地增大了 10%以后，已能反映山区的情 况。

4. 0.5根据2008年初我国南方地区覆冰灾害情况分析结果，对

• 63 • 输电线路基本覆冰划分为轻、中、重二个等级，采用不同的设计参 数。

4.0.6根据2008年初我国南方地区覆冰灾害情况分析结果，地 线设计冰厚应较导线增加5mm。地线设计冰厚增加5mm,仅针 对地线支架的机械强度设计。地线覆冰取值较导线增加5mm 后，地线的荷载取值对应的冰区（如不均匀覆冰的不平衡张力取值 等）应与导线的冰区相同。

4. 0.7根据我国输电线路的运行经验，强调加强沿线已建线路设 计、运行情况的调査，并对调査结果予以分析论述（风灾、冰灾、雷 害、污闪、地质灾害、鸟害等）。

我国输电线路运行经验要求：线路应避开重冰区及易发生导 线舞动的地区。路径必须通过重冰区或导线易舞动地区时，应进 行相应的防冰害或防舞动设计,适当提高线路的机械强度，局部易 舞区段在线路建设时安装防舞装置等措施。输电线路位于河岸、 湖岸、山峰以及山谷口等容易产生强风的地带时，其基本风速应较 附近一般地区适当增大。对易覆冰、风口、高差大的地段，宜缩短 耐张段长度，杆塔使用条件应适当留有裕度。对于相对高耸、山区 风道、坯口、抬升气流的迎风坡、较易覆冰等微地形区段，以及相对 高差较大、连续上下山等局部地段的线路应加强抗风、冰灾害能 力。

4.0.8特高压输电线路的大跨越段，一般跨越档距在IOoOm以 上，或跨越塔高在15Om以上。跨越重要通航河流和海面，若发生 事故，影响面广，修复困难。为确保大跨越的安全运行，设计标准 应予提高。根据我国几处大跨越的设计运行经验，如当地无可靠 资料，设计风速可较附近平地线路气象资料增大10%设计。关于 江面和江湖风速的问题，根据我国沿长江几处重大跨越的设计资 料，一般认为江面风速比陆地略大一级，取为10%。

4.0.9对于大跨越的设计条件规定较高的安全标准是必要的，考 虑到覆冰资料大多数地区比较缺乏，目前气象部门尚提不出覆冰 资料及其随高度变化的规律，根据现有T∙程的经验，多釆用附近线 路的设计覆冰增加5mm作为大跨越的设计覆冰厚度。

验算条件，应以历年来稀有气象条件进行验算，当无可靠资料 时，如何确定验算风速和覆冰厚度，可结合各地的情况处理。

4. 0.10本条文是根据以往设计经验确定的，基本符合输电线路 实际情况，运行中未发现问题。

4. 0.11^4. 0.14明确安装、雷电过电压、操作过电压、带电作业 等工况的气象条件。

4.0.15覆冰工况的风速一般情况下采用10m∕s,当有可靠资料 表明需加大风速时可采用15m∕s_o

5 导线和地线

• 5. 0.1 架空输电线路的导线应从技术性和经济性两个方面考虑。

从技术性来看，一般要求所选导线应满足线路电压降、导线发 热、无线电干扰、电视干扰、可听噪声以及适应线路所经过地区气 候条件和地形条件的机械特性等。

就经济性而言，国内以往一般要求导线截面按照经济电流密 度选择。表1列出了我国的标准经济电流密度。

≡ 1我国规定的经济电流密度(AZmm¹)

从表1数据可以看出，对于我国架空输电线路所采用的钢芯 铝绞线，经济电流密度只与最大负荷利用小时数有关，而且从20 世纪50年代至今,一直没有变化。线路工程建设费用，在不同的 年代是不同的，它将随材料费和人工费的变化而变化。而线路运 行费用也要随电力部门人工费用以及销售电价的变化而改变。综合 上述因素,本条款加入了根据年费用最小法进行经济分析的内容。

在正常输送功率条件下，100OkV架空输电线路导线选择主 要决定于电晕条件，而考察电晕影响程度的主要判据是导线表面 工作场强与起始电晕场强的比值，以及电晕派生效应无线电干扰 和可听噪声，其中无线电干扰和可听噪声是导线最小截面选择的 主要控制条件。

5.0.2本条为强制性条文，规定了无线电干扰的设计控制值。规 定了 IOOOkV架空输电线路的无线电干扰限值作为设计控制值，

• 66 •

即在距离边相导线地面投影外侧20m、对地2m高度处、频率为 0. 5MHz时为58dB(_μV∕m),以满足在好天气下，无线电干扰值不一 大于 55dB(_fzV∕m) _O

对于海拔超过50Om的线路，其无线电干扰预估值应进行高 海拔修正。

表2给出了单回路多种导线方案算的50Om以下的无线电干 扰值。

哀2各种导线的无线电干扰值

国家环境保护总局在文件《关于晋东南一南阳一荆门百万伏 级交流输变电工程环境影响报告书的批复》(环审C2006：92号)中 要求：“该项目是我国特高压输变电示范工程，国内尚无IoOO千伏 交流输变电工程相关环境影响控制标准，我局经组织专家研讨后 决定目前特高压输电线路项B电磁环境影响暂行控制指标原则上 以不超过目前执行的«50OkV超高压送变电工程电磁辐射环境影 响评价技术规范》HJ/T 24- 1998的要求”；“1000千伏特高压线 路的无线电干扰限值暂按在距边相导线投影20m处，测试频率为 0. 5兆赫兹的晴天条件下不大于55分贝(_MV/m)控制气

5.0.3本条为强制性条文,规定了可听噪声的设计控制值。我国 西北750kV线路可听噪声的设计控制值为55dBCA)_o考虑 IOOOkV特高压线路也会经过经济比较发达、人口密度较大的东、 中部地区，为尽可能减小线路通过时对环境带来的影响并考虑工程 的经济性，可听噪声在湿导线条件下的设计控制值取为55dB(A)_t, 对于人烟稀少的高海.拔地区，其噪声预估值应进行高海拔修正，噪 声设计控制值可适当放宽。

在考虑可听噪声标准的参考点位置时，国际上各个国家有不 同的标准，我国对输电线路没有规定，本规范考虑采用与我国标准 中的无线电干扰设计控制值参考点相一致为边线外20m处，与无 线电干扰标准一样，在该参考点满足限值要求，即认为该输电线路 满足可听噪声环境要求。

单回路不同导线方案在“湿导线，，条件下离边相水平距离20m 处的可听噪声见表3。

表3单回路“湿导线”条件下可听噪声EdB(A)]

现行国家标准《声环境质量标准》GB 3096-2008规定了城市 五类区域的环境噪声限值(乡村生活区域可参照本标准执行)，具 体要求见表4。

表4城市五类区域环境噪声标准值CdB(A)]

根据我国现行国家标准《声环境质量标准》GB 3096-2008和 国外提出的一般准则，本规定建议一般地区特高压输电线路按湿 导线时的百分声级乙。噪声水平限制在55dB（A）,因此在好天气 时可满足表4中0〜1类区（工业区）夜间限制标准。

5.0.5地线（包括光纤复合架空地线，简称OFGW）除应满足短 路电流热容量要求外，还应考虑地线电晕问题。地线表面场强过 高将会引起地线的全面电晕，不但电晕损耗急剧增加，而且会带来 其他很多问题，因此，应该适当限制地线的表面场强。

参考我国超高压导线表面工作场强与起晕场强之比0. 80〜 0. 85,地线表面粗糙系数按照0. 82考虑，建议地线表面工作场强 与起晕场强之比不宜大于0. 8_o

5.0.8本条为强制性条文.为保证导、地线在运行中具有足够的 安全裕度，规定了导、地线设计的最小安全系数。

5.0.11条文规定“阻尼间隔棒宜不等距、不对称布置"，也即导线 最大次档距不宜大于66m,平均次档距为50m〜60m,端次档距宜 控制在25m〜35m。当线路经过重冰区时，平均次档距和端次档 距都应适当减小。

5.0. 13输电线路通过导线易发生舞动地区时应采取防舞措施， 提高线路抗舞能力。线路经过可能发生舞动地区时，也应预留导 线防舞动措施安装孔位。现行的防舞措施，概括起来大约可分为 三大类：其一，从气象条件考虑，避开易于形成舞动的覆冰区域与 线路走向；其二,从机械与电气的角度，提高线路系统抵抗舞动的 能力；其三，从改变与调整导线系统的参数出发，釆取各种防舞装 置与措施，抑制舞动的发生。东北的鞍山、丹东、锦州一带，湖北的

荆门、荆州一带是全国范围内输电线路发生舞动较多的地区，导线 舞动对线路安全运行所造成的危害十分重大,诸如线路频繁跳闸 与停电，导线的磨损、烧伤、断线，金具及铁塔部件损坏等，可能导 致重大的经济损失与社会影响。IOOOkV晋东南一南阳一荆门交 流特高压试验示范工程在荆门变电站附近釆取了限舞措施。

6绝缘子和金具

6.0.1国内自20世纪80年代末开始批量使用复合绝缘子，荷载 设计安全系数大都为3.0,至今运行情况良好，虽出现极个别串脆 断，多属产品质量问题*故复合绝缘子最大使用荷载设计安全系 数取3. 0较为合适。20世纪90年代开始使用瓷棒绝缘子，根据 德国运行经验最大使用荷载设计安全系数取3.0,运行情况良好。 IOoOkV晋东南一南阳一荆门交流特高压试验示范工程及 IOOOkV淮南一上海（皖电东送）同塔双回交流特高压工程在中重 污秽区悬垂串大量使用了复合绝缘子，根据以往经验，安全系数均 取3. 0,经过对特高压耐张用复合绝缘子的试验研究，建议特高压 耐张复合绝缘子安全系数取4. O_o

6.0.4本条为强制性条文。为保证金具在运行中具有足够的安 全裕度，规定了金具设计的最小安全系数。

6.0.6 OPGW 一般是直接接地的，如果线路在接地极附近通过， 当直流系统以大地返回方式运行（特别是大电流运行）时，由于大 地电位升高，直流地电流可能通过杆塔和地线从一个杆塔流进,从 另一个杆塔流出，从而导致杆塔和基础被腐蚀。根据模拟计算，如 .距离大于IOkni,接地极地电流可能导致杆塔及基础的腐蚀量是 很轻微的，可以忽略不计。

此外，如果线路与接地极很近，当直流系统以大地返回方式运 行（特别是大电流运行）时，地电流可能通过杆塔和地线返回到换 流站（变电站）接地网，再通过接地网、中性点接地的变压器流入 到交流系统中，从而导致变压器磁饱和。为缓解或消除接地极 地电流对杆塔的腐蚀影响，需将靠近接地极的线路地线进行绝 缘。

• 72 *

6.0.7绝缘子串与横担连接的第一个金具受力较复杂，国内早期 运行经验已经证明第一个金具不够灵活，不但本身易受磨损，还将 引起相邻的其他金具受到损坏。因此在选择第一个金具时，应从 强度、材料、型式三方面考虑。对联塔第一个金具的选择，除了要 求结构上灵活外，同时要求强度上也应提高。

6.0.8在线路设计中，为了缩小走廊宽度，减少悬垂串的风偏摇 摆，V型串的使用日趋广泛，根据试验和设计研究成果，悬垂V串 两肢间夹角之半可比最大风偏角小5°〜质。，或通过试验确定。目 前，发生了多起V型串大风情况下球、碗头脱落事故，因此，应采 取控制球、碗头加工尺寸或新型金具方案。
