中华人民共和国电力行业标准

代替 DL/T 5352 — 2006

COde for design Of hι⅛" Vo^BIafJe electrical SWitChgear

2018-07-01 实施

国家能源局发布

中华人民共和国电力行业标准

高压配电装置设计规范

COde for design Of high VoItage electrical SWitChgear

DL/T 5352—2018

代替 DL/T 5352 ■ 2006

主编部门：电刀规則设计总院 批准部门：国家能源局

施行日期：2。1 8年7月1日

更多资料分享，请加群：9879628

中国计划出版社

2018 北 京

国家能源局 公告

2018年第4号

依据《国家能源局关于印发〈能源领域行业标准化管理办法

（试行）〉及实施细则的通知》（国能局科技〔2009〕52号）有关规定, 经审查，国家能源局批准《风力发七机组振动状态评价导则》等 168项行业标准，其中能沮斥项、电力标准（DL）II2项, 现予以发布。

2018年4月3日

附件:

行业标准目录

根据《国家能源局关于下达2014年第一批能源领域行业标准 制（修）订计划的通知》（国能科技〔2014〕298号）的要求，标准编制 组经广泛调查研究、认真总结高压配电装置设计工作经验，参考有 关国际标准和国外先进标准，并在广泛征求意见的基础上，对《高 压配电装置设计技术规程》DL/T 5352-2006进行了修订。

本标准主要技术内容有：总则，基本规定，环境条件，导体和电 气设备的选择，配电装置的型式与布置，配电装置对建（构）筑物的 要求等。

本次修订的主要内容是：

1扩大了本标准的适用范围，增加了 75OkV-IOoOkV电压 等级配电装置的相关内容；

补充了 75OkVJOOokV最小安全净距，含海拔修正；

补充了直接空冷建（构）筑物与高压配电装置关系的内容;

整合调整了部分章节内容；

与相关标准的最新版本进行了协调。

本标准自实施之日起，替代《高压配电装置设计技术规程》 DL/T 5352—2006_o

本标准由国家能源局负责管理，由电力规划设计总院提出，由 能源行业发电设计标准化技术委员会负责日常管理，由中国电力 工程顾问集团西北电力设计院有限公司负责具体技术内容的解 释。执行过程中如有意见或建议，请寄送电力规划设计标准化管 理中心（地址：北京市西城区安德路65号，邮政编码:100120,邮 箱:bz-zhongxin@eppei・ COm） _O

本标准主编单位、参编单位、主要起草人和主要审查人：

主编单位：中国电力工程顾问集团西北电力设计院有限公司 参编单位：电力规划总院有限公司

• 1  总 则

• 2 基本规定 .........................................................（2

• 2.1 敞开式配电装置................................................（2

2.2气体绝缘金属封闭开关设备（GlS）配电装置..................（3

• 3 环境条件.........................................................（5

4导体和电气设备的选择 .......................................（8

• 4. 1  一般规定

• 4.2 导体的选择 ..............

• 4.3 电气设备的选择

5配电装置的型式与布置 ........

• 5. 1 最小安全净距

• 5.2  型式选择

• 5.3  布置

• 5.4 通道与围栏

• 5.5 防火与蓄油设施

  r≡ι




  配电装置对建（构）筑物的要求




  (27 )




  ∙iT

  Γ≡l




  6-1屋内配电装置的建筑要求




  (27 )




  6-2屋外配电装置架构的荷载条件要求




  (28 )




6.3气体绝缘金属封闭开关设备（GlS）配电装置对土建的要求

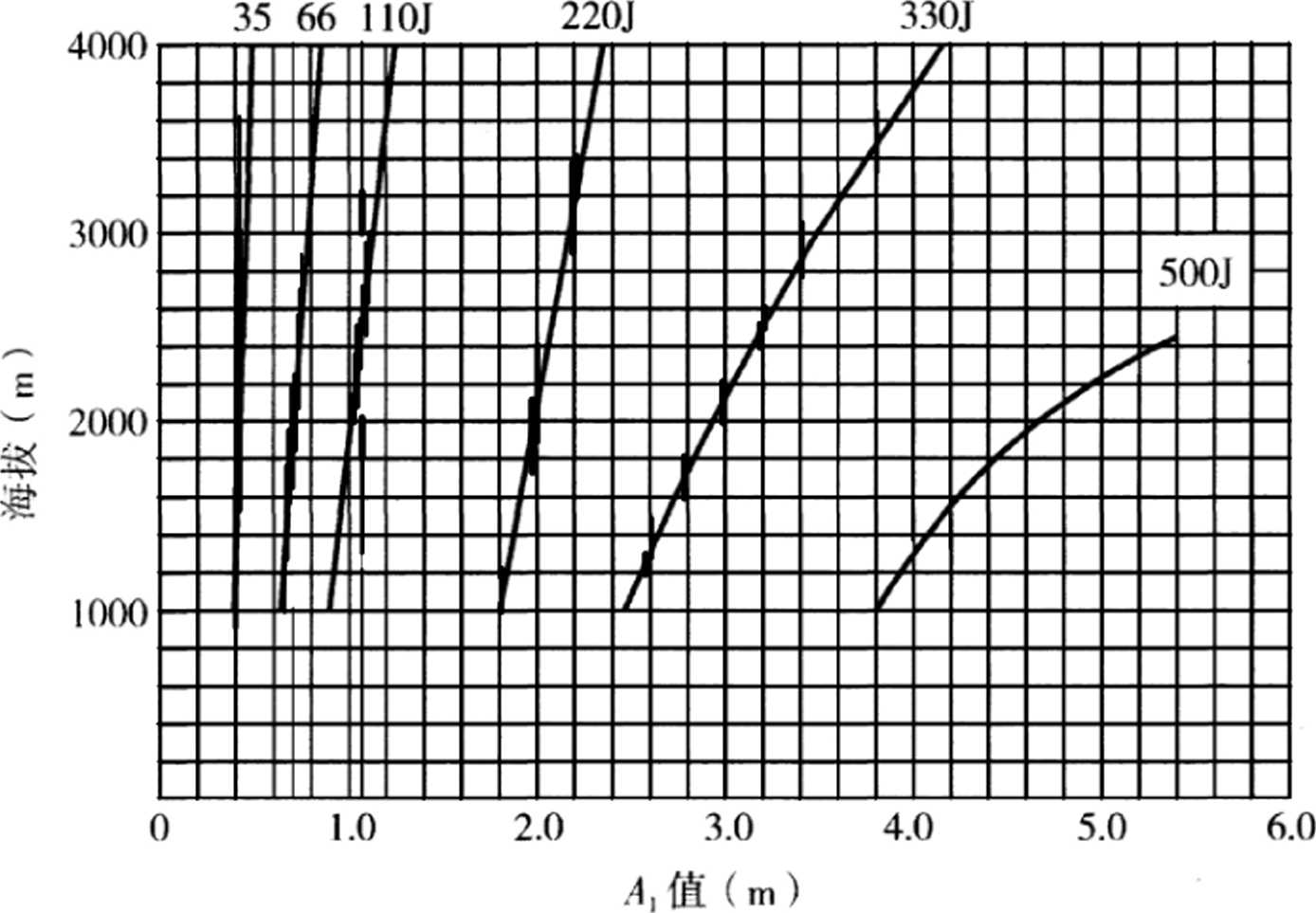

附录A 35kV~1000kV配电装置最小安全

净距的海拔修正

本标准用词说明

引用标准名录

附：条文说明

COntentS

• 1  General PrOViSiOnS ............................................. ( 1

• 2  BaSiC requirements ............................................. ( 2

2. 1 Air insulated SWitChgear ....................................... ( 2

2. 2 GaS insulated SWitChgear....................................... ( 3

• 3  EnVirOnmentai COnditiOnS .................................... ( 5

• 4  SeIeCtiOn Of COndUCtOr and electrical equipment ......... ( 8

• 4. 1 General requirement .......................................... ( 8

• 4. 2 SeleCtiOn Of COndUCtOr.......................................... ( 8

• 4. 3 SeIeCtiOn Of electrical equipment .............................. ( 9

• 5  TyPe and arrangement Of SWitChgear ..................... ( 11

• 5. 1 MinimUm Safety Clear distance................................. ( 11

• 5. 2 TyPe SeIeCtiOn ................................................ ( 21

• 5. 3 LayOUt ......................................................... ( 21

5. 4 ROUteWay and fences .......................................... ( 22

• 5. 5 FIrePrOOf and Oil StOrage facilities ........................... ( 24

• 6  ReqUirementS for COnStrUCtiOn Of SWitChgear ............ ( 27

• 6. 1 COnStrUCtiOn requirements for indoor SWitChgear ............ ( 27

• 6. 2 LOad COnditiOn Of the OUtdOOr SWitChgear frame ............ ( 28

• 6. 3 GaS insulated SWitChgear requirements for StrUCtUre ......... ( 29

Appendix A EIeVatiOn greater than IoOOrn, COrreCtiOn

Of minimum Safety Ciear distance

Of 35kV~IOOOkV SWitChgear .................. (

EXPIanation Of WOrding in this Standard ..................... (

LiSt Of quoted StandardS .......................................... (

AdditiOn: EXPlanatiOn Of PrOViSiOnS ........................... (

• 2 ∙

l.o.l为规范高压配电装置设计，贯彻国家法律、法规,执行国家 的建设方针和技术经济政策，符合安全可靠、技术先进、运行维护 方便、经济合理、环境保护的要求，制定本标准。

1.0.2本标准适用于发电厂和变电站工程中交流3kV~IOOOkV 配电装置设计。

1.0.3配电装置的设计应根据电力负荷性质、容量、环境条件、运 行维护等要求，坚持节约用地的原则，合理地选用设备和制定布置 方案。在技术经济合理时应选用效率高、能耗小的电气设备和 材料。

1.0.4配电装置的设计应根据工程特点、建设规模和发展规划， 做到远、近期结合，以近期为到。

1.0.5配电装置的设计除应约行不柄性以规定外，尚应符合国家 现行有关标准的规定。

2基本规定

2.1敞开式配电装置

2.1.1配电装置的布置和导体、电气设备、架构的选择应满足当 地环境条件下正常运行、安装检修、短路和过电压时的安全要求， 并满足规划容量要求。

2.1.2配电装置各回路的相序排列宜按面对岀线，从左到右、从 远到近、从上到下的顺序，相序为A、B、C。对屋内硬导体及屋外 裸导体应有相色标志，A、B、C相色标志应为黄、绿、红三色。

2.1.3配电装置内的母线排列顺序，靠变压器侧布置的母线宜为 I母,靠线路侧布置的母线宜为II母；双层布置的配电装置中，下 层布置的母线宜为I母，上层布置的母线宜为II母。

• 2.1.4 IIOkV及以上电压等级的屋外配电装置不宜带电作业。

• 2.1.5 110kV~220kV电压等级配电装置母线避雷器和电压互 感器宜合用一组隔离开关;33OkV及以上电压等级配电装置进、 岀线和母线上装设的避雷器及进、出线电压互感器不应装设隔离 开关，母线电压互感器不宜装设隔离开关。

• 2.1.6 330kV及以上电压等级的线路并联电抗器回路不宜装设 断路器或负荷开关。330kV及以上电压等级的母线并联电抗器 回路应设断路器和隔离开关。

2.1.7对于66kV及以上电压等级的配电装置，断路器两侧的隔 离开关靠断路器侧、线路隔离开关靠线路侧、变压器进线的变压器 侧应配置接地开关。

2.1.8每段母线上应装设接地开关或接地器;接地开关或接地器 的安装数量应根据母线上电磁感应电压和平行母线的长度以及间 隔距离进行计算确定。

2.1.9 330kV及以上电压等级的同杆架设或平行回路的线路侧

接地开关应具有开合电磁感应和静电感应电流的能力，其开合水 平应按具体工程情况经计算确定。220kV同杆架设或平行回路 的线路侧接地开关的开合水平可按具体工程情况经计算确定。

2.1.10 IlOkV及以上电压等级配电装置的电压互感器可采用

按母线配置方式,也可采用按回路配置方式。

2.1. 11当220kV及以下电压等级屋内配电装置设备低式布置 时，间隔应设置防止误入带电间隔闭锁装置。

2.1. 12充油电气设备的布置应满足带电观察油位和油温时安

全、方便的要求，并应便于抽取油样。

2.1.13配电装置的布置位置应使场内道路和低压电力、控制电 缆的长度最短。发电厂内宜避免不同电压等级的架空线路交叉。

2.2气体绝缘金属封闭开关设备（GlS）配电装置

2.2.1气体绝缘金属封闭开关设备（GIS）配电装置的接地开关

配置应满足运行检修的要求。与GIS配电装置连接并需单独检

修的电气设备、母线和出线均应配置接地开关，出线回路的线路侧 接地开关宜采用具有关合动稳定电流能力的快速接地开关。

2.2.2 GIS配电装置的母线避雷器和电压互感器、电缆进岀线间 隔的避雷器、线路电压互感器宜设置独立的隔离断口或隔离开关。

2.2.3 GlS配电装置应在与架空线路连接处装设敞开式避雷器, 其接地端应与GIS管道金属外壳连接。500kV及以上电压等级 GlS母线避雷器的装设宜经雷电侵入波过电压计算确定。

2.2.4正常运行条件下，GIS配电装置外壳和支架上的感应电压 不应大于24V；故障条件下，GIS配电装置外壳和支架上的感应电 压不应大于IOOV。

2.2.5在GIS配电装置间隔内，应设置一条贯穿所有GlS间隔 的接地母线或环形接地母线，并应将GIS配电装置的接地线引至 接地母线，由接地母线再与接地网连接。

• 2.2.6 GlS配电装置宜采用多点接地方式。当选用分相设备时,

  l≡]




应设置外壳三相短接线，并在短接线上引岀接地线通过接地母线 接地。外壳的三相短接线的截面应能承受K期通过的最大感应电 流，并应按短路电流校验。当设备为铝外壳时，其短接线宜用铝 排；当设备为钢外壳时,其短接线宜釆用铜排。

• 2.2.7 GlS配电装置每冋隔应分为若干隔室，隔室的分隔应满足 正常运行条件和间隔元件设备检修要求。

3环境条件

• 3. 0. 1屋外配电装置中的绝缘子和电气设备外绝缘应符合现行国 家标准《污秽条件下使用的高压绝缘子的选择和尺寸确定 第1部 分:定义信息和一般原则》GB/T 26218. 1、《污秽条件下使用的高压 绝缘子的选择和尺寸确定 第2部分：交流系统用瓷和玻璃绝缘 子》GB/T 26218. 2、《污秽条件下使用的高压绝缘子的选择和尺寸确 定 第3部分:交流系统用复合绝缘子)>GB∕T 26218. 3的规定。

3.0.2屋外配电装置位置的选择宜避开自然通风冷却塔和机力 通风冷却塔的水雾区及其常年盛行风向的下风侧。屋外配电装置 与冷却塔的距离应符合现行行业标准《火力发电厂总图运输设计 规范》DL/T 5032的规定。

3.0.3电气设备的正常使用环境温度不宜超过40C,_且24h内 测得的温度平均值不宜超过35C。屋外电气设备最低环境温度 的优选值宜为一IOC、一25C、一30C∖-4(ΓC;屋内电气设备低环 境温度的优选值宜为一5C、一15°C、一25°C。选择导体和电气设 备的环境温度宜符合表3. 0. 3的规定。

表3. 0.3选择导体和电气设备的环境温度

注：1年最高或最低温度为一年中所测得的最高或最低温度的多年平均值。

2最热月平均最高温度为最热月每日最高温度的月平均值,取多年平均值。

3选择屋内裸导体及其他电气设备的环境温度，若该处无通风设计温度资料

时，可取最热月平均最高温度加5-C_o

3.0.4选择导体和电气设备的环境相对湿度应采用当地湿度最 高月份的平均相对湿度。当无资料时，相对湿度可比当地湿度最 高月份的平均相对湿度高5%。在湿热带地区应釆用湿热带型电 气设备产品。在亚湿热带地区可采用普通电气设备产品，但应根 据当地运行经验釆取加强防潮、防凝露、防水、防锈、防霉及防虫害 等防护措施。

3.0.5周围环境温度低于电气设备、仪表和继电器的最低允许温 度时,应装设加热装置或采取其他保温设施。在积雪、覆冰严重地 区，应采取防止冰雪引起事故的措施。隔离开关的破冰厚度不应 小于安装场所的最大覆冰厚度。

3.0.6 330kV及以下电压等级屋外配电装置的导体和电气设备 最大风速的选择可采用离地IOm高，30年一遇IOmin平均最大 风速；500kV、75OkV屋外配电装置的导体和电气设备最大风速的 选择宜采用离地Iom高，50年一遇IOmin平均最大风速；IOookV 屋外配电装置的导体和电气设备最大风速的选择宜釆用离地面 Iom高，100年一遇IOmin平均最大风速。最大风速宜按导体和 电气设备的安装高度进行修正。对于最大设计风速大于34m∕s 的地区，在屋外配电装置的布置中应采取相应措施。

3. 0. 7配电装置的抗震设计应符合现行国家标准《电力设施抗震 设计规范》GB 50260的规定。对于重要电力设施中的电气设施, 当抗震设防烈度为7度及以上时，应进行抗震设计。对于一般电 力设施中的电气设施，当抗震设防烈度为8度及以上时，应进行抗 震设计。

3.0.8选择导体和电气设备时，应根据当地地震烈度选择能够满 足地震要求的产品。重要电力设施中的电气设施可按抗震设防烈 度提高1度设防，当抗震设防烈度为9度及以上时不再提高。

3.0.9 对于海拔超过IOOOm的地区，配电装置应选择适用于高 海拔的电气设备、电瓷产品，其外绝缘强度应符合高压电气设备绝 缘试验电压的有关规定。

3.0.10配电装置设计应重视对噪声的控制，降低有关运行场所 的连续噪声级。配电装置紧邻居民区时，其围墙外侧的噪声标准 应符合现行国家标准《声环境质量标准》GB 3096、《工业企业厂界

环境噪声排放标准》GB 12348的要求。

3.0. 11 330kV及以上电压等级配电装置内设备遮栏外离地

1. 5m的静电感应场强水平不宜超过IokV∕m,少部分地区可允许

1.5m的静电感应场强水平不宜大于4kV∕m_o

20m地面处无线电干扰限值应符合表3.0. 12的规定。

表3. 0.12无线电干扰限值

3.0.13 IIokV及以上电压等级的电气设备及金具，在1. 1倍最 高工作相电压下，晴天夜晚不应岀现可见电晕aιokv及以上电 压等级导体的电晕临界电压应大于导体安装处的最高工作电压。

3.0. 14布置在直接空冷平台下方的电气设备，其外绝缘宜采用 e级污秽等级要求。

4导体和电气设备的选择

4.1 一般规定

4.1.1导体和电气设备的选择应符合现行行业标准《导体和电气 设备选择设计技术规定>>DL∕T 5222的规定。

4.1.2电气设备的最高工作电压不应低于所在系统的最高运行 电压；电气设备的额定电流和导体的长期允许电流不应小于各种 工况下回路持续工作电流，并应根据海拔和环境条件进行修正。

4.1.3验算导体和电气设备额定峰值耐受电流、额定短时耐受电 流以及电气设备开断电流所用的短路电流应按实际工程的设计规 划容量计算，并应考虑电力系统远景发展规划，留有一定裕度。

• 4. 1.4验算裸导体短路热效应的计算时间宜釆用主保护动作时 间加相应的断路器全分闸时间。当主保护有死区时，应釆用对该 死区起作用的后备保护动作时间，并应釆用相应的短路电流值。 验算电气设备短路热效应的计算时间宜釆用后备保护动作时间加 相应的断路器全分闸时间。

4.1.5选择耐热导体时，应考虑温度对连接设备的影响，并采取 防护措施。

4.1.6在正常运行和短路时，电气设备引线的最大作用力不应大 于电气设备端子允许的荷载。

4.2导体的选择

• 4.2. 1 220kV及以下电压等级的软导线宜选用钢芯铝绞线,

33OkV〜50OkV软导线宜选用钢芯铝绞线或扩径空芯导线, 75OkV〜IOoOkV软导线宜选用耐热型扩径空芯导线。在空气中 含盐量较大的沿海地区或周围气体对铝有明显腐蚀的场所，宜选 用防腐型铝绞线或铜绞线。

• 4.2.2 220kV及以下电压等级的软导线宜选用单根导线，根据 导线载流量的要求也可采用双分裂导线;33OkV软导线宜选用单 根扩径导线或双分裂导线;500kV软导线宜选用双分裂导线； 750kV软导线可选用双分裂导线，也可选用四分裂导线；IOoOkV 软导线宜选用四分裂导线。

  U!




4.2.3硬导体可选用矩形、双槽形和圆管形。20kV及以下电压 等级回路中的正常工作电流在4kA及以下时，宜选用矩形导体; 在4kA〜8kA时，宜选用双槽形导体或管形导体；在8kA以上时, 宜选用圆管形导体。66kV及以下电压等级配电装置硬导体可釆 用矩形导体，也可釆用管形导体。IIokV及以上电压等级配电装 置硬导体宜釆用管形导体。

4.2.4硬导体的设计应考虑不均匀沉降、温度变化和振动等因素 的影响。

4∙ 3电气设备的选择

• 4.3.1 35kV及以下电压等级的断路器宜选用真空断路器或SF₆ 断路器,66kV及以上电压等级的断路器宜选用SF6断路器。在高 寒地区，SF6断路器宜选用罐式断路器，并应考虑SF6气体液化 问题。

• 4.3.2 隔离开关应根据正常运行条件和短路故障条件的要求 选择。

4.3.3单柱垂直开启式隔离开关在分闸状态下，动静触头间的最 小电气距离不应小于配电装置的最小安全净距务值。

4.3.4电流互感器宜采用套管式，也可采用独立式电流互感器。

• 4.3. 5 35kV及以上电压等级配电装置宜选用电容式电压互感 器，当条件不允许时也可采用电磁式电压互感器。

4.3.6 35kV及以下电压等级采用真空断路器的回路宜根据被 操作的容性或感性负载，选用金属氧化锌避雷器或阻容吸收器进 行过电压保护。

4.3.7 66kV及以上电压等级配电装置内的过电压保护宜采用 金属氧化锌避雷器。

4.3.8装设在屋外的消弧线圈宜选用油浸式；装设在屋内的消弧 线圈宜选用干式。

4.3.9当有冰雪时，3kV〜20kV屋外支柱绝缘子和穿墙套管宜 采用提高一级电压的产品；对3kV〜6kV者可采用提高两级电压 的产品。

4.3.10 330kV及以上电压等级的GIS或HGIS与变压器之间 采用气体绝缘管道连接时，应采取适当措施降低快速暂态过电压 (VFTO)的影响。

5配电装置的型式与布置

5.1最小安全净距

5.1.1配电装置的最小安全净距宜以金属氧化物避雷器的保护 水平为基础确定。

• 5.1.2 屋外配电装置的最小安全净距不应小于表5. 1. 2-1、表

• 5. 1. 2-2的规定。

5.1.3屋外配电装置使用软导线时，在不同条件下，带电部分至 接地部分和不同相带电部分之间的最小空气间隙，应根据表 5. 1. 3-1、表5. 1. 3-2的规定进行校验,并采用其中最大数值。

5.1.4屋内配电装置的安全净距不应小于表5. 1.4的规定。

5.1.5当屋外配电装置的电气设备外绝缘体最低部位距地小于 250Om_m时,应装设固定遮栏；屋内配电装置的电气设备外绝缘体 最低部位距地小于230Omm时，应装设固定遮栏。

5.1.6配电装置中相邻带电部分的额定电压不同时,应按较高的 额定电压确定其最小安全净距。

5.1.7屋外配电装置带电部分的上面或下面不应有照明、通信和 信号线路架空跨越或穿过；屋内配电装置的带电部分上面不应有 明敷的照明、动力线路或管线跨越。

表5. 1.2-1 3kV〜5()OkV屋外配电装置的最小安全净距(mm)

注：1 IloJ、22OJ、33OJ、5OOJ系指中性点直接接地系统。

2海拔超过IOOOm时,A值应按本标准附录A进行修正。

3 50OkV的&值,分裂软导线至接地部分之间可取350Omm°

①表示对于220kV及以上电压,可按绝缘体电位的实际分布,采用相应的3值进行校對。当无给定的分布电位时，允许栅状 遮栏与绝缘体的距离小于B］值按线性分布计算。校验500kV相间通道的安全净距,亦可用此原则。

按不大于15kV∕m考核。

表5.1∙2∙2 750kV、IOookv屋外配电装置的最小安全净距（mm）

1

3

注：1 750JJOoOJ系指中性点直接接地系统。

2交叉导体之间应同时满足A2和Bl的要求。

3平行导体之间应同时满足A2和D的要求。

①表示对于750kV及IOOokV电压等级,可按绝缘体电位的实际分布，采用相应的Bl值进行校验。此时，允许栅状遮栏与绝 缘体的距离小于的值,当无给定的分布电位时,可按线性分布计算。校验750kV及IOOOkV相间通道的安全净距,也可用

此原则。

②表示750kV及IOOOkV配电装置C值由地面静电感应的场强水平确定,距地面l.5m处空间场强不宜超过10kV∕m,但少部

分地区可按不大于15kV∕m考核。

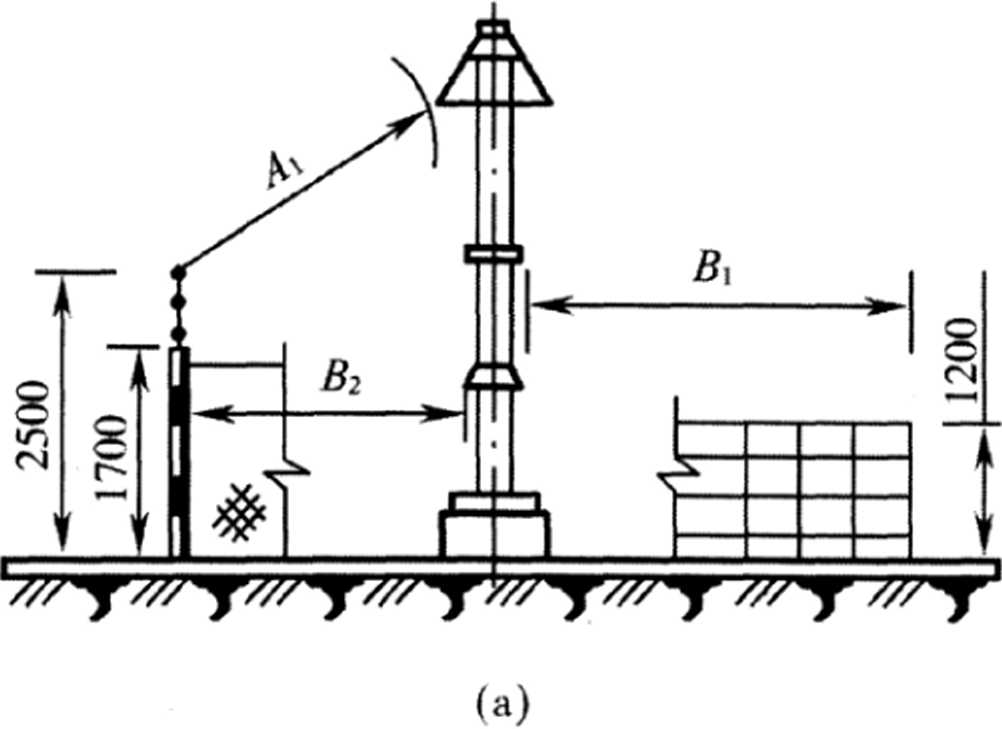

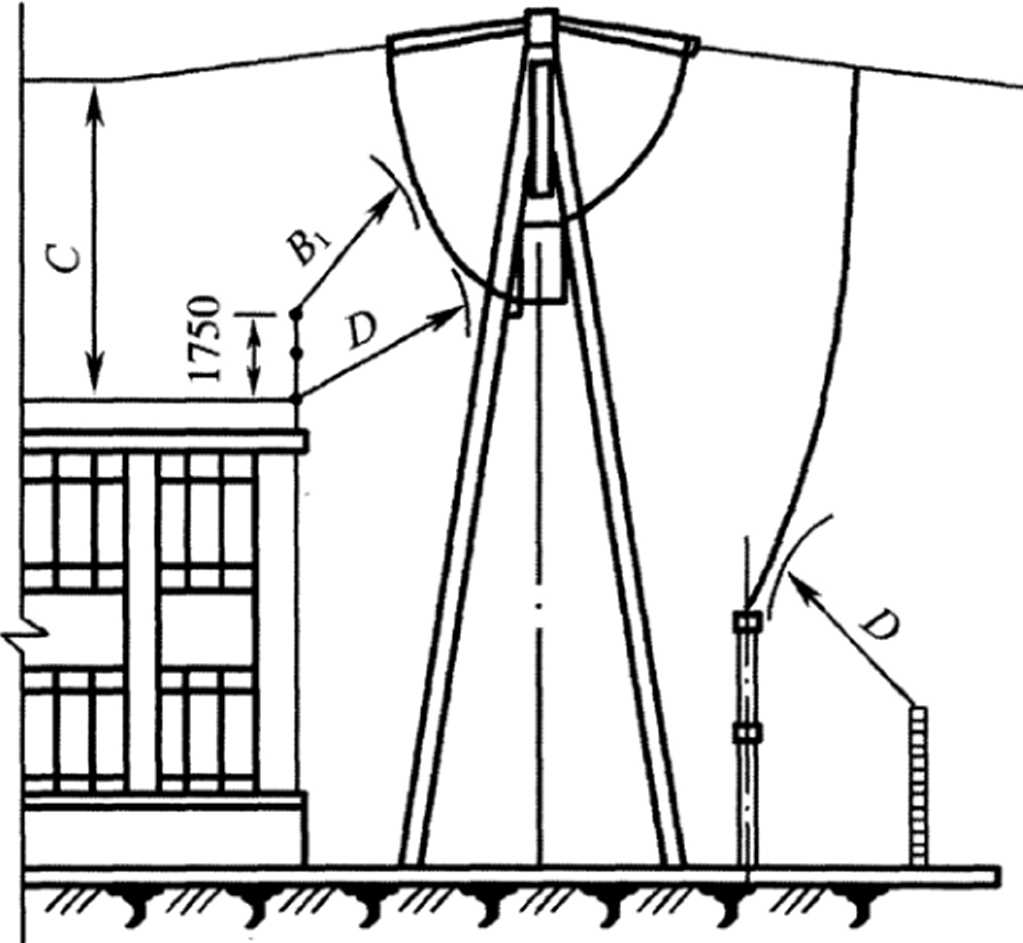

图5. 1.2-1屋外A_l .A₂ .B1 .D值校验图

(h)

• 15 ∙

图5. 1. 2-4屋外A^,₁ .A₂ .B₁值校验图

①一按照本标准第5.1. 3条执行

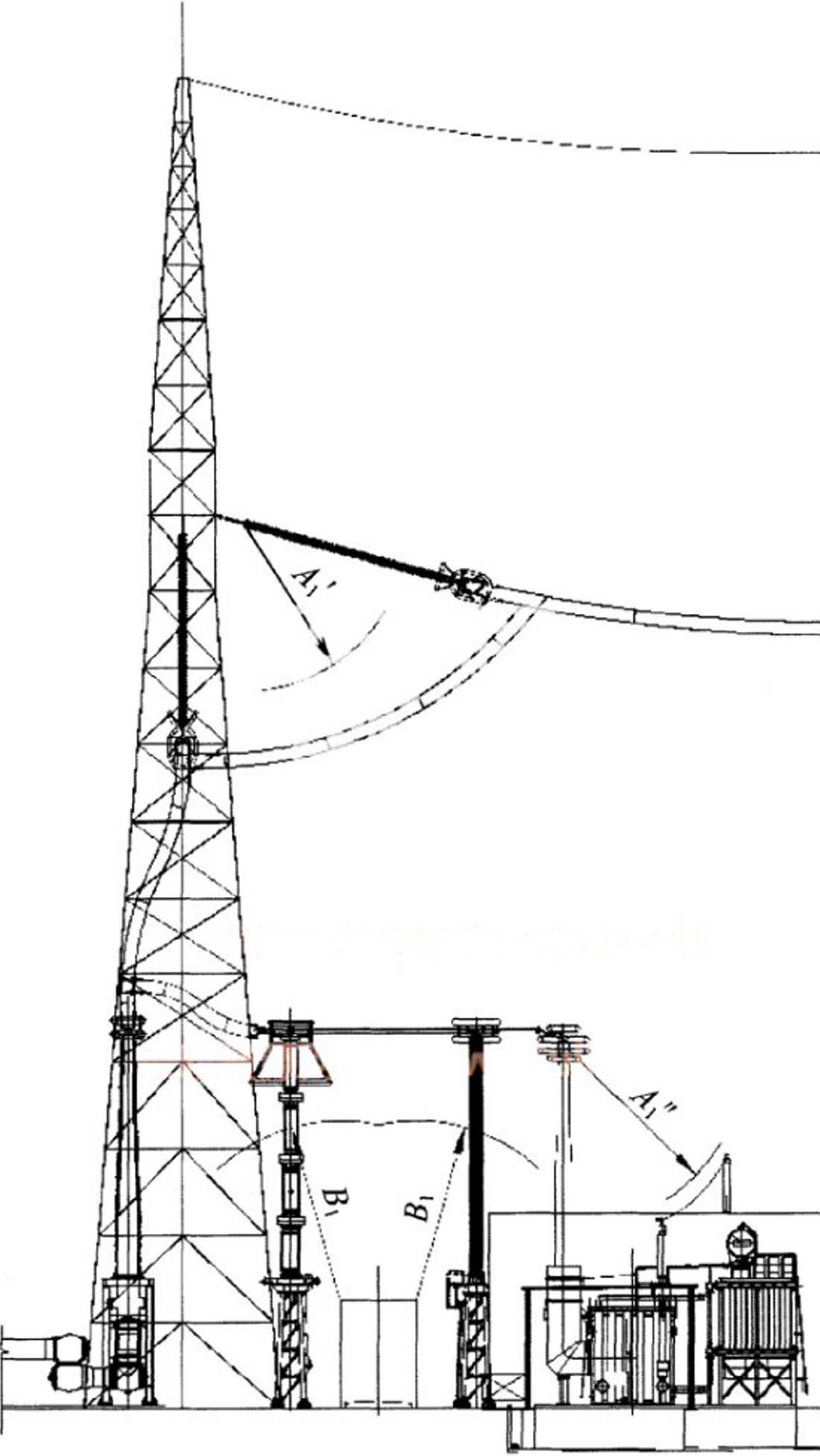

图5. L 2-5屋外A'】、"B值校验图

• 17 ∙

表5. 1.3-1 35kV〜75OkV不同条件下的计算风速和最小空气间隙（mm）

注：在最大设计风速为34m∕s及以上，以及雷暴时风速较大的气象条件恶劣的地区用15m∕s.

表5.1.3-2 IOOOkV不同条件下的计算风速和空气间隙（mm）

注:在最大设计风速为34m∕s及以上，以及雷暴时风速较大的气象条件恶劣的地区用15m∕s₀

表5.1.4屋内配电装置的最小安全净距(mm)

注110J.220J系指中性点有效接地电网。

2海拔超过IOOOm时,A值应按照本标准附录A的规定进行修正。

3通向屋外配电装置的出线套管至屋外地面的距离,不应小于本标准表5. 1.2-1中所列屋外部分之C值。

①表示当为板状遮栏时,其B2值可取(Aι+30)mm_o

,•£粉

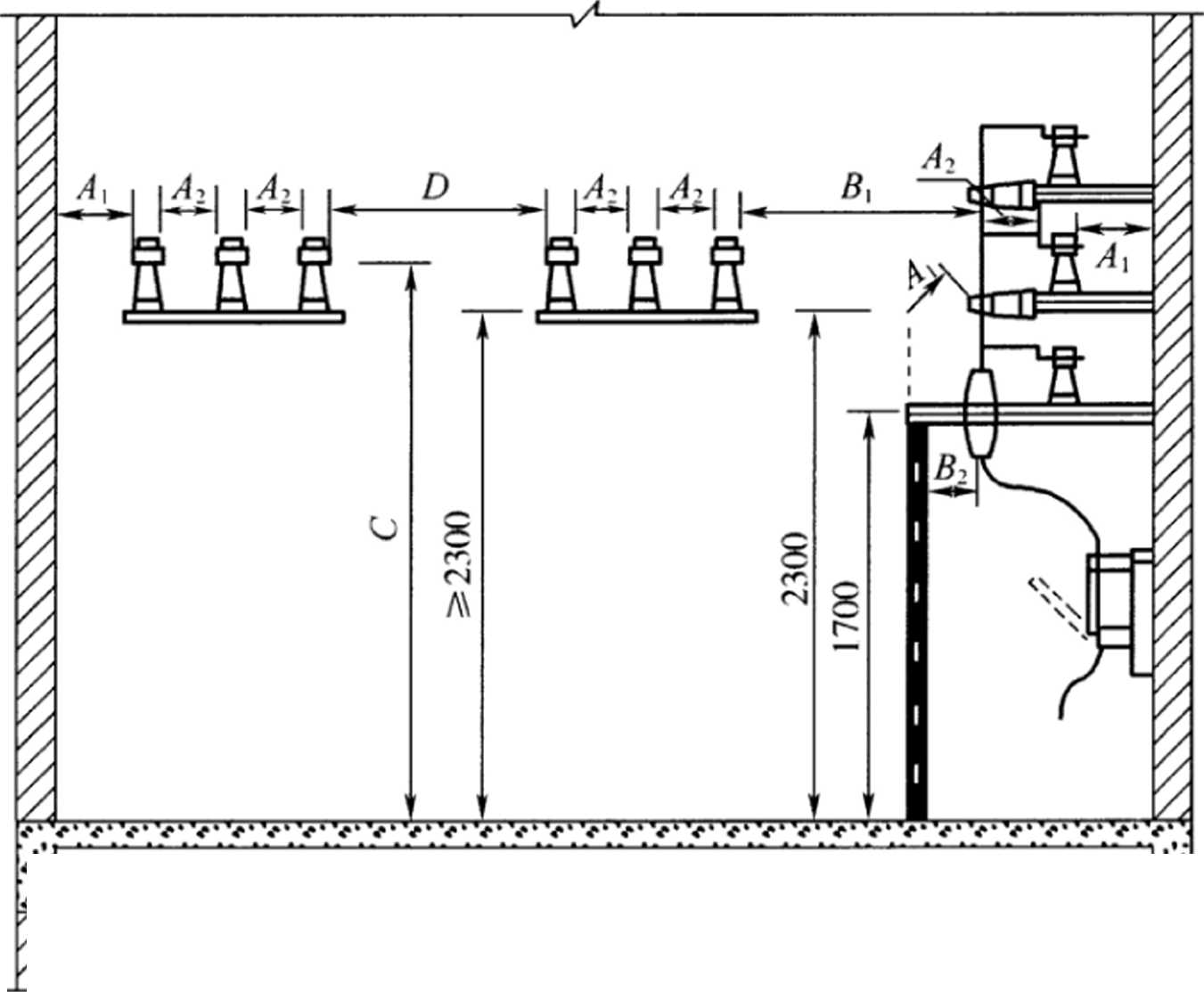

图 5. 1. 4-1 屋内 A_l .A₂ .B₁ .B₂、C、D 值校验图

006 一A

■f方 V泌-YR E Y劾E V初，Y ¾/γ沥、切・・

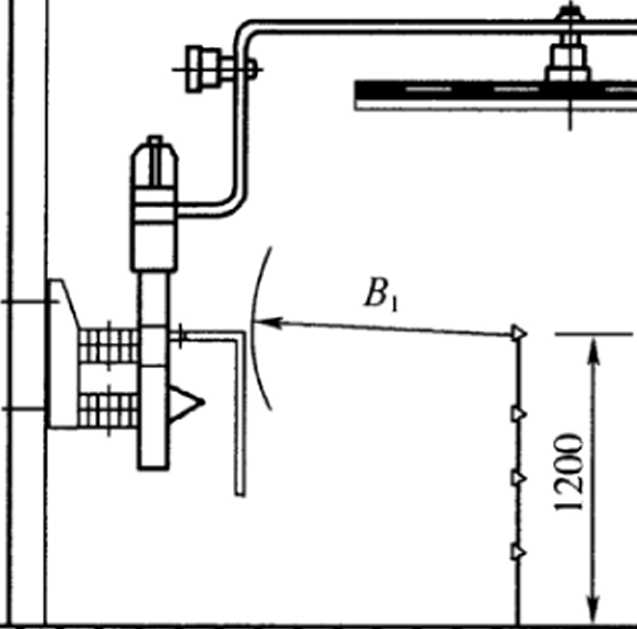

图5. 1.4-2屋内3、E值校验图

5.2型式选择

5.2.1配电装置型式的选择应根据设备选型及进岀线方式，结合 工程实际情况，因地制宜，并与发电厂或变电站以及相应水利水电 工程总体布置协调，通过技术经济比较确定。在技术经济合理时, 宜采用占地少的配电装置型式。

• 5.2.2 3kV〜20kV电压等级的配电装置宜釆用金属封闭开关设 备型式。

• 5.2.3 35kV配电装置宜釆用金属封闭开关设备型式，也可釆用 屋外中型配电装置或其他型式。

• 5.2.4 IIokV和220kV电压等级的配电装置可采用屋外中型配 电装置、GlS配电装置或屋内配电装置。

• 5.2.5 330kV~750kV电压等级的配电装置宜采用屋外中型配 电装置。e级污秽地区、海拔高度大于200Om地区、布置场地受限 的330kV~750kV电压等级配电装置，当经技术经济比较合理 时，可采用GIS配电装置或HGIS配电装置。

5. 2.6 IOOokV配电装置宜釆用GIS配电装置或HGlS配电 装置。

5.2.7抗震设防烈度为8度及以上地区的IIOkV及以上电压等 级配电装置宜采用GIS配电装置。

5. 2.8抗震设防烈度为8度及以上地区的IIOkV及以上电压等 级配电装置不宜采用敞开支持型硬母线配电装置。

5∙3布 置

5.3.1配电装置的布置应结合接线方式、设备型式及发电厂和变 电站的总体布置综合考虑。

5.3.2对于35kV~110kV电压等级单母线接线方式，当釆用软 母线配双柱式隔离开关时，屋外敞开式配电装置应采用中型布置。 断路器宜采用单列式或双列式布置。

5.3.3对于35kV电压等级双母线接线方式，当采用软母线配单 柱式或双柱式隔离开关时，屋外敞开式配电装置宜釆用中型布置。 断路器宜采用单列式或双列式布置。

• 5.3.4 对于110kV~220kV电压等级双母线接线方式，当采用 管形母线配双柱式或三柱式隔离开关时，屋内敞开式配电装置应 采用双层布置。断路器可采用单列式或双列式布置。

• 5.3.5 对于110kV~500kV电压等级双母线接线方式，当采用 软母线或管形母线配双柱式、三柱式、双柱伸缩式或单柱式隔离开 关时，屋外敞开式配电装置宜采用中型布置。断路器宜釆用单列 式或双列式布置。

• 5.3.6 对于22OkV〜75OkV电压等级3/2断路器接线方式，当 采用软母线或管形母线配双柱式、三柱式、双柱伸缩式或单柱式隔 离开关时，屋外敞开式配电装置应采用中型布置。断路器宜采用 三列式、单列式或“品”字形布置。

5. 3. 7 IOOOkV配电装置宜采用屋外布置。

• 5.3.8 IIokV及以上电压等级GlS配电装置宜采用屋外布置, 当环境条件特殊时，也可釆用屋内布置。

• 5.3.9 当釆用管形母线时,11OkV及以上电压等级配电装置应 考虑下列因素：

1管形母线宜选用单管结构，其固定方式可采用支持式或悬 吊式，当抗震设防烈度为8度及以上时，宜采用悬吊式；

2支持式管形母线在无冰无风状态下的挠度不宜大于(0. 5〜 1.0)倍的导体直径，悬吊式管形母线的挠度可放宽；

3釆用支持式管形母线时还应分别对端部效应、微风振动及 热胀冷缩采取措施。

5.4通道与围栏

5.4.1配电装置通道的布置应便于设备的操作、搬运、检修和试 验,并应符合下列规定：

• 22 •

• 1 22θkv及以上电压等级屋外配电装置的主干道应设置环 形通道和必要的巡视小道，如成环有困难时应具备回车条件；

• 2 5OOkV屋外配电装置可设置相间道路。如果设备布置、 施工安装、检修机械等条件允许时，也可不设相间道路；

• 3 750kV~1000kV电压等级屋外敞开式配电装置宜设相间 运输通道，并应根据电气接线、设备布置和安全距离要求，确定相 间距离、设备支架高度和道路转弯半径；

4屋外配电装置主要环形通道应满足消防要求，道路净宽度 和净空高度均不应小于4m_o

5.4.2屋外中型布置配电装置内的环形道路及5OOkV及以上电 压等级配电装置内如需设置相间运输检修道路时，其道路宽度不 宜小于3m_o

5.4.3配电装置内的巡视道路应根据运行巡视和操作需要设置, 并充分利用地面电缆沟的布置作为巡视路线。

5.4.4屋内配电装置釆用金属封闭开关设备时，室内各种通道的 最小宽度（净距）不宜小于表5.4. 4的规定。

表5.4.4配电装置室内各种通道的最小宽度（净距）（mm）

注通道宽度在建筑物的墙柱个别突出处，允许缩小20Omm_O

2手车式开关柜不需进行就地检修时，其通道宽度可适当减小。

3固定式开关柜靠墙布置时，柜背离墙距离宜取50mm_β

4当采用35kV开关柜时，柜后通道不宜小于Im。

5.4.5对于就地检修的室内油浸变压器，室内高度可按吊芯所需 的最小高度再加70Omrπ,宽度可按变压器两侧各加80Omm确定。 室内油浸变压器外廓与变压器室四壁的净距不应小于表5.4.5的 规定。

表5.4.5室内油浸变压器外廓与变压器室四壁的最小净距（mm）

注：若变压器室内布置有中性点接地开关、避雷器或电缆终端装置时，除满足布置

上的要求外，还应考虑到这些设备在做试验时所要求的电气距离。

5.4.6设置于室内的无外壳干式变压器，其外廓与四周墙壁的净 距不应小于60Omm_O干式变压器之间的距离不应小于IOOOmm, 并应满足巡视维修的要求。对全封闭型干式变压器可不受上述距 离的限制，但应满足巡视维护的要求。

5.4.7发电厂屋外配电装置的周围宜设置高度不小于150Om_m 的围栏，并在其醒目的地方设置警示牌。

5.4.8配电装置中电气设备的栅状遮栏高度不应小于120Omm, 栅状遮栏最低栏杆至地面的净距不应大于20Omm_O 5.4.9配电装置中电气设备的网状遮栏高度不应小于1700mm, 网状遮栏网孔不应大于40mmX40mm;围栏门应装锁。

5.4.10在安装有油断路器的屋内间隔内，除设置网状遮栏外，对 就地操作的断路器及隔离开关,应在其操动机构处设置防护隔板, 宽度应满足人员的操作范围，高度不应低于190Omm_o 5.4. II当外物有可能落在母线上时,屋外母线桥应釆取防护措施。

5.5防火与蓄油设施

5.5.1当35kV及以下电压等级屋内配电装置未采用金属封闭 开关设备时，其油断路器、油浸电流互感器和电压互感器应设置在 两侧有不燃烧实体隔墙的间隔内;35kV以上电压等级屋内配电 装置的带油设备应安装在有不燃烧实体墙的间隔内，不燃烧实体 墙的高度不应低于配电装置中带油设备的高度。总油量超过

IOOkg的屋内油浸变压器应安装在单独的变压器间，并应有灭火 设施。

5.5.2屋内单台电气设备的油量在IOOkg以上时，应设置挡油 设施或储油设施。挡油设施的容积宜按容纳设备油量的20%设 计,并应有将事故油排至安全处的设施，排油管的内径不宜小于

150mπι,管口应加装铁栅滤网；当不能满足上述要求时，应设置能

容纳设备全部油量的储油设施。

5.5.3屋外充油电气设备单台油量在IOOokg以上时，应设置挡 油设施或储油设施。挡油设施的容积宜按容纳设备油量的20% 设计,并应有将事故油排至安全处的设施，且不应引起污染危害, 排油管的内径不宜小于15Omm,管口应加装铁栅滤网。当不能满 足上述要求时，应设置能容纳相应电气设备全部油量的储油设施。

储油和挡油设施应大于设备外廓每边各IOOOmm_o储油设施内应 铺设卵石层，其厚度不应小于250mm,卵石直径宜为50mm

80mm_o

5.5.4当设置有总事故储油池时，其容量宜按其接入的油量最大 一台设备的全部油量确定。

5.5.5 发电厂单台容量为90MV ∙ A及以上的油浸变压器和变

电站单台容量为125MV ∙ A及以上的油浸变压器应设置水喷雾 灭火系统、泡沫喷雾灭火系统或其他固定式灭火装置系统。

• 5.5.6 油量为250Okg及以上的屋外油浸变压器或油浸电抗器 之间的最小间距应符合表5. 5. 6的规定。

表5.5.6屋外油浸变压器或油浸电抗器之间的最小间距（m）

• 5.5.7 当油量在250Okg及以上的屋外油浸变压器或油浸电抗 器之间的防火间距不满足本标准表5.5. 6的要求时，应设置防火 墙。防火墙的耐火极限不宜小于3h。防火墙的高度应高于变压 器或电抗器油枕，其长度应大于变压器或电抗器储油池两侧 各 IOOOmm_O

• 5.5.8 油量在250Okg及以上的屋外油浸变压器或油浸电抗器 与本回路油量为600kg以上且250Okg以下的带油电气设备之间 的防火间距不应小于5m_o

5.5.9在防火要求较高的场所宜选用非油绝缘的电气设备。

5.5.10配电装置及部分建（构）筑物生产过程中火灾危险性类别 及最低耐火等级应符合现行国家标准《火力发电厂与变电站设计 防火规范》GB 50229的规定。

6配电装置对建（构）筑物的要求

6.1屋内配电装置的建筑要求

6.1.1主控制楼、屋内配电装置楼各层及电缆夹层的安全岀口不 应少于2个,其中1个安全出口可通往室外楼梯。当屋内配电装 置楼长度超过60m时，应加设中间安全出口。配电装置室内任一 点到房间疏散门的直线距离不应大于15m_o

6.1.2汽机房、屋内配电装置楼、主控制楼、集中控制楼及网络控 制楼与油浸变压器的外廓间距不宜小于Io_mO当其间距小于5m 时，在变压器外轮廓投影范围外侧各3m内的汽机房、屋内配电装 置楼、主控制楼、集中控制楼及网络控制楼面向油浸变压器的外墙 不应设置门、窗、洞口和通风孔，且该区域外墙应为防火墙；当其间 距在5m〜Iom时，在上述外墙上可设置甲级防火门，变压器高度 以上可设防火窗，其耐火极限不应小于0.9h_o

6.1.3屋内装配式配电装置的母线分段处宜设置有门洞的隔墙。 6.1.4充油电气设备间的门若开向不属配电装置范围的建筑物 内时，其门应为非燃烧体或难燃烧体的实体门。

6.1.5变压器室、配电装置室、发电机出线小室、电缆夹层、电缆 竖井等室内疏散门应为乙级防火门，上述房间中间隔墙上的门可 为不燃烧材料制作的门。

6.1.6配电装置室可开固定窗采光，但应采取防止雨、雪、小动 物、风沙及污秽尘埃进入的措施。

6.1.7配电装置室的顶棚和内墙应作耐火处理，耐火等级不应低 于二级。地（楼）面应采用耐磨、防滑、高硬度地面。

6.1.8配电装置室有楼层时，其楼面应有防渗水措施。

6.1.9配电装置室应按事故排烟要求，装设足够的事故通风

• 27 •

装置。

6.1.10配电装置室应设置通风、除湿、防潮设备。

• 6.1. 11配电装置室内通道应保证畅通无阻，不得设立门槛，并不 应有与配电装置无关的管道通过。

• 6.1. 12布置在屋外配电装置区域内的继电器小室宜考虑防尘、 防潮、防强电磁干扰和静电干扰的措施。

6. 1. 13配电装置与各建（构）筑物之间的防火间距应符合现行国 家标准《火力发电厂与变电站设计防火规范》GB 50229的规定。

6.2屋外配电装置架构的荷载条件要求

6.2.1计算用气象条件应按当地的气象资料确定。

• 6.2. 2独立架构应按终端架构设计,连续架构可根据实际受力条 件分别按终端或中间架构设计。架构设计不考虑断线。

6.2.3架构设计应考虑正常运行、安装、检修时的各种荷载组合。 正常运行时，应取设计最大风速、最低气温、最厚覆冰三种情况中 最严重者；安装紧线时，不考虑导线上人，但应考虑安装引起的附 加垂直荷载和横梁上人的2000N集中荷载；检修时，对导线跨中 有引下线的IIOkV及以上电压等级的架构，应考虑导线上人，并 分别验算单相作业和三相作业的受力状态，导线集中荷载宜按表

• 6. 2. 3的规定选取。

表6.2.3导线上人集中荷载取值表

6.2.4 IIOkV及以上电压等级配电装置的架构宜设置上横梁的 爬梯。当配置有检修车时，22OkV及以下电压等级配电装置的架 构可不设上横梁的爬梯。

6.3气体绝缘金属封闭开关设备（GlS） 配电装置对土建的要求

• 6.3.1 GIS配电装置应考虑其安装、检修、起吊、运行、巡视以及 气体回收装置所需的空间和通道。

  iΛtJ




• 6.3.2 GIS配电装置设备基础应满足不均匀沉降的要求。同一 间隔GIS配电装置的布置应避免跨土建结构缝。

6.3.3屋内GlS配电装置室内应清洁、防尘。地面宜采用耐磨、 防滑、高硬度地面。

6.3.4屋内GIS配电装置室内应配备SF6气体净化回收装置，低 位区应配有SF6泄露报警仪及事故排风装置。

6.3.5屋内GlS配电装置室两侧应设置安装检修和巡视的通 道，主通道宜靠近断路器侧，宽度宜为2000mm~3500mm;巡视通 道不应小于IOOOmm_O

6.3.6屋内GIS配电装置室应设置起吊设施，其容量应能满足 起吊最大检修单元要求，并满足设备检修要求。

附录A 35kV~1000kV配电装置 最小安全净距的海拔修正

A. 0. 1当海拔大于IoOOm时，35kV〜50OkV配电装置A值的修 正可根据图A. 0. 1获得，或按表A. 0. 1所列海拔高度分级查取。

最小安全净距B、C、D值可根据本标准第5. 1节的规定推算。

图A. 0. 1 35kV~500kV配电装置海拔大于IOOom时A值的修正 注:A?值和屋内的Ai、A2值可按本图之比例递增。

表 A∙ 0∙ 1

35kV~500kV配电装置海拔大于IOOOln时A值的修正值表

Γ≡

续表A. 0∙l

A. 0.2 海拔在IOOOm及以上时，75OkV、IOoOkV配电装置最小 安全净距的修正值可按照表A. 0. 2-1.表A. 0. 2-2所列海拔高度 分级查取。

表A. 0. 2-1 750kV配电装置最小安全净距的海拔修正（m）

表A. 0.2-2 IOOOkV配电装置最小安全净距的海拔修正（m）

续表 A∙0∙2∙2

注：目前IOookV变电站尚无海拔高于135Om地区投运经验，故本表暂不涉及海

拔高于135Om地区IooOkV屋外配电装置最小安全净距。

本标准用词说明

1为便于在执行本标准条文时区别对待，对要求严格程度不 同的用词说明如下：

1） 表示很严格，非这样做不可的：

正面词采用“必须”,反面词釆用“严禁”；

2） 表示严格，在正常情况下均应这样做的：

正面词采用“应",反面词采用“不应”或“不得”；

3） 表示允许稍有选择，在条件许可时首先应这样做的：

正面词采用“宜”，反面词采用“不宜”；

4） 表示有选择，在一定条件下可以这样做的，采用“可”。

2条文中指明应按其他有关标准执行的写法为:“应符合•••••• 的规定”或“应按……执行气

引用标准名录

《建筑设计防火规范》GB 50016

《火力发电厂与变电站设计防火规范》GB 50229

《电力设施抗震设计规范》GB 50260

《声环境质量标准》GB 3096

《工业企业厂界环境噪声排放标准》GB 12348

《污秽条件下使用的高压绝缘子的选择和尺寸确定 定义信息和一般原则》GB/T 26218. 1

《污秽条件下使用的高压绝缘子的选择和尺寸确定 交流系统用瓷和玻璃绝缘子》GB/T 26218. 2

《污秽条件下使用的高压绝缘子的选择和尺寸确定 交流系统用复合绝缘子))GB∕T 26218. 3

《火力发电厂总图运输设计规范＞)DL∕T 5032

《导体和电器选择设计技术规定》DL/T 5222

第1部分:

第2部分:

第3部分:

中华人民共和国电力行业标准

DL/T 5352—2018

代替 DL/T 5352—2006

条文说明

《高压配电装置设计规范》DL/T 5352-2018,经国家能源局 2018年4月3日以第4号公告批准发布。

本标准是在《高压配电装置设计技术规程》DL/T 5352—2006

的基础上修订而成,上一版的主编单位是西北电力设计院,参编单 位是长江勘测规划设计研究院，主要起草人有：曹永振、张蜂蜜、石 凤翔、张晓江、杨月红、穆华宁、杜晓东、伍小艾、阳少华、邵建雄、 计绿野、毛永松。

. 本标准修订过程中，编制组进行了广泛深入的调查研究，总结 了我国高压配电装置设计工作经验，同时参考了国外先进技术法 规、技术标准，完成了《75OkV〜IOOOkV最小空气间隙专题报告》

≪750kV配电装置布置调研报告KlOOOkV配电装置布置调研报

告》《其他型式配电装置的布置调研报告》4份专题调研报告。

为便于广大设计、施工、科研、学校等单位有关人员在使用本 标准时能正确理解和执行条文规定，编制组按章、节、条顺序编制 了本标准的条文说明，对条文规定的目的、依据以及执行中需注意 的有关事项进行了说明。但是，本条文说明不具备与标准正文同 等的法律效力，仅供使用者作为理解和把握标准规定的参考。

• 1  总 则

• 2 基本规定

2.1敞开式配电装置

2.2气体绝缘金属封闭开关设备(GIS)配电装置

• 3 环境条件

4导体和电气设备的选择

• 4.1 一般规定

• 4. 2 导体的选择

4.3电气设备的选择

5 配电装置的型式与布置

• 5. 1 最小安全净距

• 5.2 型式选择

• 5.3  布置

5.4通道与围栏

5.5防火与蓄油设施

6配电装置对建(构)筑物的要求

••— r≡ι

6.2屋外配电装置架构的荷载条件要求

原标准适用于发电厂和变电站工程中交流3kV~500kV新 建配电装置设计,扩建或改建配电装置的设计可参照执行。涉外 工程需要考虑所在国国情，并结合工程的具体情况参照执行。本 标准补充75OkVJOoOkV电压等级配电装置设计的基本要求，适 用于交流3kV~1000kV配电装置设计。

2基本规定

2.1敞开式配电装置

2.1.1考虑近年来电力负荷发展速度较快，发电厂和变电站工程 投资较大,工程大多为分期建设。因此，配电装置的设计需要综合 考虑前期、后期及以后的扩建。

2.1.2考虑到各配电装置布置中相序的一致性，规定了一般情况 下相序的排列顺序和相色标志。

2.1.3鉴于敞开式配电装置布置时母线排列编号不尽一致，本条 规定了母线平行布置、上下布置时母线的编号顺序。

2.1.4本条是原标准第5.1.4条的修改条文。

IlOkV及以上电压等级的屋外配电装置最小安全净距一般 不考虑带电作业。配电装置是否需进行带电作业，依据该配电装 置在系统中的地位、接线方式、配电装置型式以及该地区的检修经 验等因素而定。如考虑带电作业，需要按带电作业的要求校核电 气尺寸，配电装置的最小安全净距要满足带电作业的工况；屋外配 电装置的架构荷载条件及安全距离，也需要考虑带电检修的要求。 带电作业内容一般以处理缺陷为主。带电作业的操作方法有绝缘 操作杆、等电位、水冲洗等，一般采用等电位法。

2.1.5各电压等级母线和进、岀线处所装设的避雷器、电压互感 器的作用不同，本条明确了 IIOkV及以上电压等级配电装置中避 雷器、电压互感器的引接方式。

2.1.6装设在330kV及以上电压等级超高压线路上的并联电抗 器的主要作用：削弱空载或轻负载线路中的电容效应，降低工频暂 态过电压,进而限制操作过电压的幅值；改善电压分布，提高负载 线路中的母线电压，增加系统稳定性及送电能力；改善轻载线路中 的无功分布，降低有功损耗，提高送电效率。降低系统工频稳态电 压,便于系统同期并列；有利于消除同步电机带空载长线时可能出 现的自励磁谐振现象。鉴于线路并联电抗器的作用不同，一般并 联电抗器与线路同时运行。因此，并联电抗器回路不需要装设断 路器或负荷开关。如系统有特殊要求，则根据要求设置断路器或 负荷开关。

2.1.7为保证变压器、断路器的检修安全，规定了断路器两侧的 隔离开关的断路器侧、线路隔离开关的线路侧以及变压器进线隔 离开关的变压器侧需要配置接地开关，以保证设备和线路检修时 的人身安全。变压器进线设置隔离开关时，接地开关装设在变压 器侧。

2. 1.8本条是原标准第5. 1. 8条的修改条文。

为保证电气设备和母线的检修安全，本条明确了接地开关和 接地器的安装数量需要根据母线上电磁感应电压和平行母线的长 度以及间隔距离进行计算确定。删除“对屋外配电装置”,认为屋 内、屋外配电装置此项要求一致。

2.1.9本条是原标准第5.1.9条的修改条文。

补充对220kV同杆架设或平行回路的线路侧接地开关的 要求。

对同杆架设或平行架设的线路，当平行线段很长或相邻带电 线路电流很大，或带电线路的额定电压高于接地线段的额定电压 时，这些情况下感应电流参数将很高，此时需要根据工程情况计算 感应电流，一般选择具有开合感应电流能力的接地开关。

据了解，目前各省电力试验研究院对330kV及以上电压等级 同杆架设线路或平行回路中的电磁感应电流釆用电磁暂态计算程 序(EMTP)进行计算。220kV及以下电压等级同杆架设线路或平 行回路的电磁感应电流参数比超高压回路要低，因此，22OkV同 杆架设或平行回路的线路侧接地开关，其开合水平可按具体工程 情况经计算确定。

2.1.10电压互感器的配置应以满足测量、保护、同期和自动装置 的要求，并能保证在运行方式改变时，保护装置不失电，同期点的 两侧都能提取到电压为原则。

2.1.11目前国内外生产的高压开关柜均实现了“五防”功能，对 屋外敞开式布置的高压配电装置也都配置了 “微机五防”操作系 统。本条文仅强调220kV及以下电压等级屋内敞开式布置的配 电装置中设备低式布置时需要设置防误入带电间隔的闭锁装置。

2.1.12充油电气设备运行时须经常观察油位及油温，本条强调 了设计时需要注意油浸变压器等的布置方位，以便于安全检查。

2.2气体绝缘金属封闭开关设备（GlS）配电装置

2. 2.1本条是原标准第5. 2. 1条的修改条文。

GIS（GaS-insulated metal-enclosed SWitChger,气体绝缘金属 封闭开关设备）配置两种接地开关，一种仅做安全检修用，另一种 相当于接地短路器，它将通过断路器的额定关合电流和电磁感应、 静电感应电流。后一种称为快速接地开关。

线路侧的接地开关与岀线相连接，尤其是同杆架设的架空线 路,其电磁感应和静电感应电流较大,装于该处的接地开关必须具 备切、合上述电流的能力。

配置快速接地开关主要功能为：普通接地开关的检修功能、切 合电磁感应、静电感应电流，通常配置在平行架空输电线路出 线侧。

一般情况下，如不能预先确定回路不带电，出线侧装设快速接 地开关,快速接地开关需要具有关合动稳定电流的能力；如能预先 确定回路不带电，则设置一般接地开关。

2. 2.2根据《防止电力生产事故的25项重点要求》第13. 1. 7条 新增本条。

GIS中的避雷器、电压互感器耐压水平与GlS设备不一致，一 般较GIS中断路器、隔离开关等元件的额定耐压水平低。如果设 计时无相应的隔离开关或隔离断口，则在耐压试验前将其拆卸，对 原部位进行一定均压处理后方可进行GlS耐压试验，耐压试验通 过后再进行避雷器和电压互感器安装，这样使得耐压试验周期变 长，且现场处理的密封面、对接面变多，不利于GIS内部清洁度的 控制。

2.2.3 GlS配电装置的进、出线主要有三种方式：架空进岀、有电 缆段进出、电缆进出。本条对GlS架空进出线的雷电侵入波过电 压保护做岀了规定，即在GlS于架空线连接处，应装设金属氧化 锌避雷器，该避雷器宜采用敞开式。主要考虑敞开式避雷器的接 地端与GIS金属外壳连接后可增大GIS内部波阻抗，提高避雷器 的保护效果。另外，敞开式避雷器价格也低于GIS内设避雷器。

GlS设备的母线和外壳是一对同轴的两个电极，当电流通 过母线时，在外壳感应电压,GIS本体的支架、管道、电缆外皮与外 壳连接之后，也有感应电压，感应电压过高将降低设备容量，危及 人身安全，因此,本条规定了 GIS外壳的感应电压要在安全规定 的范围之内。

2.2.5 GIS设备的母线布置方式有两种：三相共筒式和离相式。 由于离相式母线的GIS设备，三相母线分别装于不同的母线管 内，在正常运行时,外壳有感应电流，感应电流的大小取决于外壳 的材料。感应电流会引起外壳及金属结构发热，使设备的额定容 量降低,使二次回路受到干扰。因此,GIS外壳的接地是非常重要 的。其接地线必须直接与主地网连接，不允许元件的接地线串联 之后接地O 2.2.6由于离相式母线的三相感应电流相位相差120。，因此在

接地前用一块金属板，将三相母线管的外壳连接在一起然后接地, 此时，通过接地线的接地电流只是三相不平衡电流，其值较小。为 防止GIS外壳感应电流通过设备支架、运行平台、扶手和金属管 道，其外壳需多点接地。

2.2.7 GlS隔室的设置需要考虑到当间隔元件设备检修时不能 影响未检修间隔设备的正常运行。因此，不同压力的设备或需拆 除后进行试验测试的设备、可退出后仍能运行的设备等需要设置 单独隔室,其作用为将内部故障限制在故障隔室内，并考虑气体回 收装置的容量和分期安装的扩建的方便。与GlS配电装置外部 连接的设备一般也设置单独隔室。

GIS配电装置气室划分还需要考虑，当釆用双母线接线时，一 组母线检修,不影响另一组母线运行。

3环境条件

3∙ 0.1本条是原标准第6. 0. 1条的修改条文。

污秽等级分级：为了标准化的目的，将环境污秽程度定义为 a、b、c、d、e共5个污秽等级。其中，a级代表污秽很轻，b级代表 污秽轻，C级代表污秽中等，d级代表污秽重,e级代表污秽很重。

现场污秽度（SPS）是指在经过适当的积污时间后记录的等值 盐密/不容沉积物密度或现场等值盐度的最大值。

图1（引自现行国家标准《污秽条件下使用的高压绝缘子的选择 和尺寸确定 第1部分:定义、信息和一般原则》GB/T 26218. 1—2010

图1）给岀了参照盘形悬式绝缘子对应于每一现场污秽度（SPS）等级 的等值盐密/灰密值的范围,这些值是从现场测量、经验以及污秽试验

推导出来的,并且是从至少一年时间的定期测量中得到的最大值。

IO

a-b — b-c c-d----d-e---lθɪl

0.001                 0.01                   0.1                     I

等值盐密（rng∕cm²）

图1普通盘形绝缘子现场污秽度与等值盐密/灰密的关系

注：El〜E7对应表1中的7种典型污秽示例，a-b、b-c、c-d、d-e为各级污区的分

界线，三条直线分别为灰密与盐密之比为10：1、5：1、2：1的灰盐比线。

表1（引自现行国家标准《污秽条件下使用的高压绝缘子的选择

和尺寸确定 第1部分:定义、信息和一般原则》GB/T 26218. I-

2010表3）对每一污秽水平给出了某些典型的相应环境的示例和

大致的描述，表1中示例E1~E7被放置于图1中以说明典型现

场污秽度（SPS）水平,其中NSDD为灰密，ESDD为等值盐密。绝

缘子的某些特性（例如外形）对绝缘子本身的积污秽量有重要影 响。因此,这些典型值仅对参照盘形悬式绝缘子适用。

表1典型环境举例

续表1

统一爬电比距（USCD）指绝缘子的爬电距离与该绝缘子上

承载的最高运行电压的方均根值之比。此定义与使用设备的最 高电压（线对线值）的爬电比距定义不同，对于交流系统通常为

（C∕_m∕√3）,对线对地绝缘，此定义产生的值将是爬电比距给出的值 的冲倍。

各污秽等级对应的统一爬电比距如图2（引自现行国家标准

《污秽条件下使用的高压绝缘子的选择和尺寸确定 第3部分:交 流系统用复合绝缘子》GB/T 26218.3—2011图1）所示，图中长方 形代表每一等级统一爬电比距最低要求的优先选用值。

OOOO Q5.Q5.

6 5 5 4

OOOOO 0.5.0.5.0. ‘ 4 3 3 2 2 (A 之EaI)≥Dsfl⅛輟

b

a

C

SpS等级

图2基准统一爬电比距（USCD）与污秽等级（SPS）的关系图

爬电比距和统一爬电比距的关系如表2所示。

表2 爬电比距和统一爬电比距的关系（mm∕kV）

3.0.2本条是原标准第6.0.1条的修改条文。

（1）参考现行行业标准《火力发电厂总图运输设计规范》DL/T

5032—2018第5.2.5条,配电装置位置宜布置在循环水湿式冷却

设施冬季盛行风向的上风侧，宜位于产生有腐蚀性气体及粉尘的 建（构）筑物常年最小频率风向的下风侧。

对于中小型电厂，以往冷却塔均未装设除水器,在总平面布置

中又未充分考虑风向条件,是造成污闪事故的重要原因，目前大中 型发电厂的冷却塔均装设除水器,其水雾影响范围大为减少,对屋 外配电装置的危害也基本消除，关键是要防止腐蚀性气体和粉尘 的影响。

（2）为了避免自然冷却塔的水雾对配电装置内电气设备的影 响，现行行业标准《火力发电厂总图运输设计规范））DL∕T 5032-2018中表5. 7. 2、第5. 7. 3条第12款规定了配电装置与冷却塔的 距离要求：

“机械通风冷却塔与屋外配电装置、变压器的间距为40m〜60m, 其中在非严寒地区采用40m,严寒地区釆用有效措施后可小于60m； 机械通风间冷塔与屋外配电装置、变压器的间距不宜小于30m_o

冬季采暖室外温度在OC以上的地区，机械通风湿式冷却塔 与屋外配电装置和道路之间的距离可减少25%。

自然通风冷却塔与屋外配电装置、变压器的间距为25m〜

40m,其中湿式冷却塔位丁泛外宙土装置冬季盛行风向的上风侧

时为40m,位于冬季盛紀为符迥下风则时为25m；当为间冷塔时, 与屋外配电装置、变压器的屋距不宜小于30m_o

建构筑物与屋外配匸共這十最/间距应从构架上部的边缘算

起。自然通风湿式冷却塔距离计算点为塔底零米标高斜支柱中心 处；散热器塔内卧式布置的自然通风间接空冷塔，冷却塔距离计算 点为塔底零米标高斜支柱中心处；散热器周立式布置的自然通风 间接空冷塔，冷却塔距离计算点为散热器外围。”

由于间接空冷塔水汽对周边环境影响小，屋外配电装置、变压

器与间接空冷塔的间距，主要考虑防火、进风、检修、施工等要求。 间接空冷塔的耐火等级为三级，根据防火要求，最小间距应为

25m,若考虑进风、检修要求，以25m~30m间距为宜，3Om也为施

工基本要求，故确定间接空冷塔与屋外配电装置、变压器的最小间 距为30m_o

（3）根据现行行业标准《火力发电厂总图运输设计规范》DL/T 5032—2018第5.7.3条第8款,架空高压输电线与建筑物之间的 距离应符合下列规定：

1）不应跨屋顶为可燃材料的建筑物。

2） 5OOkV及以上高压输电线不应跨越长期住人的建筑物。

3） 架空高压输电线边导线应在考虑最大计算风偏影响后，边 导线与丙、丁、戊类建（构）筑物的最小净空距离不应小于：11OkV 为 4m, 220kV 为 5m, 330kV 为 6m, 500kV 为 8. 5m, 750kV 为 IIm, 100OkV 为 15m₀

4） 架空高压输电线在考虑最大计算弧垂情况下，导线与建筑 物的最小垂直距离不应小于JlOkV为5m,220kV为6m,330k为 7m,500kV 为 9m,750kV 为 11. 5m,IOOOkV 为 15. 5m。

5） 架空高压输电线与甲类厂房、甲类仓库、可燃材料堆垛，甲 类和乙类液体储罐、可燃和助燃气体储罐的最小水平距离不应小 于杆塔高度的1. 5倍，与丙类液体储罐的最小水平距离不应小于 杆塔高度的1∙2倍;对于埋地的甲、乙、丙类液体储罐和可燃气体 储罐在上述距离的基础上可减少一半。

上述各建构筑物的火灾危险性分类等级可参见本条文说明表5_o 3. 0. 3本条是原标准第6. 0. 2条的修改条文。

本标准表3. 0. 3为原标准表6. 0. 2的修改表，参考现行行业 标准《导体和电器选择设计技术规定））DL∕T 5222修改。

年最高（或最低）温度为一年中所测得的最高（或最低）温度的 多年平均值;最热月平均最高温度为最热月每日最高温度的月平均 值,取多年平均值。根据调查测算不宜采用少于10年的平均值。

对于屋外裸导体，如钢芯铝绞线允许在+ 90C时运行，而根据 实测新制金具触点温度一般为导线温度的50%〜70%,从未超过 导线温度，故本标准对屋外裸导体的环境最高温度取最热月平均 最高温度。

选择屋内裸导体和电气设备的环境最高温度时,尽量釆用该处 的通风设计温度，当无资料时,才取最热月平均最高温度加5C。

对于屋外电气设备环境最高温度的选择，广州电器科学研究 所认为，极端最高温度是自有气象记录以来的最高温度，在几十年 内可能出现一次，持续时间很短，一般电器无须如此严格要求。最

热月平均最高温度是每日最高温度平均值，持续时间最长7h〜

8h,每年累计IOOh,若用此值选择高压电器，难于保证可靠运行,

采用两年一遇的年最高温度接近于年最高温度的多年平均值。另 外，西安高压电器研究所的有关研究报告也认为，电器产品中的开 断电器如断路器、隔离开关等是带有可动接触的电器,一旦触头过 热氧化，势必马上引起严重后果，故应着眼于短至几小时的气象参 数变动情况。基于上述原因，本标准对屋外电气设备的环境最高 温度釆用年最高温度的多年平均值。

3.0.4本条是原标准第6.0.3条的修改条文。

参考现行行业标准《导体和电器选择设计技术规定》DL/T 5222,补充无资料时，相对湿度的选取原则。

现行国家标准《电工电子产品自然环境条件温度和湿度》GB/ T 4797. 1-2005中将我国气候按温度和湿度的年极值的平均值 分为若干类型°据调查，在我国湿热带地区，釆用普通高压电器产 品问题较多（因产品受潮、长霉、虫害、锈蚀严重等引起的故障较 多），在亚湿热带地区使用普通高压电器产品，在外绝缘和发热方 面未出现过重大问题。因此，湿热带地区应该采用湿热带型高压 电器，亚湿热带地区允许釆用普通高压电器,但需要根据当地运行 经验加强防潮、防水、防锈、防霉及防虫害等措施。

3.0.5当覆冰厚度可能超过20mm时应与制造厂协商。

根据运行调查，电气设备在低温下运行易发生不利于安全运 行的问题。现在国内制造厂通常采用气温标准为一30C〜40C。 在严寒地区建议制造厂将气温下限值再适当降低。东北某变电站 220kV破冰式隔离开关因降雪覆冰，使隔离开关嘴部和底部转动 部分结冰而拉不开，另一变电站一组同类型隔离开关，因隔离开关 嘴部覆冰而合不上，故本标准要求隔离开关的破冰厚度应大于安 装场所实测的最大覆冰厚度。

3. 0.6本条是原标准第6. 0.5条的修改条文。

补充了 75OkVJOOOkV配电装置风速选择条件,提出风速宜按导 体或电气设备的安装高度进行修正的要求。参考现行行业标准《导体 和电器选择设计技术规定》DL/T 5222,IOOOkV最大风速选择条件与 现行国家标准∏000kV变电站设计规范》GB 50697—2011 一致。

500kV、75OkV(IoookV)设备允许的最大风速，系指IOmin平 均风速。当50年(IOO年)一遇IOm高处的风速大于34m∕s时， 需相应增大50OkV、75OkV(IoookV)设备的设计风速。

750kV及以下电压等级电气设备的风荷载作用点高度一般 不超过IOmaOOOkV电气设备的安装高度为18m~20m,其风荷 载作用点高度通常高于IOm_O超高压、特高压配电装置中导体的 安装高度通常远高于IOm,该高度的风速与Iom高风速可能差距 较大，故提出最大风速按导体和电气设备安装高度进行修正，修正 方法可参考现行行业标准《电力工程气象勘测技术规程》DL/T

5158—2012 的规定。

据调查，由于导体和电气设备的尺寸和惯性远小于建筑物，在

瞬时风速大于34m∕s的地区，如按IOmirl平均风速设计,则在阵风 作用下,导体和电气设备可能因过载而倒折。所以对风载特别敏感 的IIOkV及以上电压等级的支柱绝缘子、隔离开关、避雷器及其他 细高电瓷产品，要求制造部门在产品设计中考虑阵风的影响。 3.0.7本条是原标准第6. 0. 6条的修改条文。

参考现行国家标准《电力设施抗震设计规范》GB 50260-2013 第6. 1.1条:“电气设施的抗震设计应符合下列规定：1重要电力设 施中的电气设施，当抗震设防烈度为7度及以上时，应进行抗震设 计。2一般电力设施中的电气设施，当抗震设防烈度为8度及以上 时,应进行抗震设计。3安装在屋内二层及以上和屋外高架平台上 的电气设施，当抗震设防烈度为7度及以上时,应进行抗震设计。

电气设备、通信设备应根据设防标准进行选择。对位于高烈 度区且不能满足抗震要求或对于抗震安全性和使用功能有较高要 求或专门要求的电气设施，可釆用隔震或消能减震措施。”

重要电力设施和一般电力设施的划分参考现行国家标准《电 力设施抗震设计规范》GB 50260-2013第1.0.6条，“电力设施应 根据其抗震的重要性和特点分为重要电力设施和一般电力设施, 并应符合下列规定：

1符合下列条款之一者为重要电力设施：

1）单机容量为300MW及以上或规划容量为800MW及以上

的火力发电厂;

2）停电会造成重要设备严重破坏或危及人身安全的了矿企业 的自备电厂；

3）设计容量为750MW及以上的水力发电厂;

4）22OkV枢纽变电站、330kV〜75OkV变电站.33OkV及以

上换流站，50OkV〜75OkV线路大跨越塔,±400kV及以上线路大 跨越塔；

5） 不得中断的电力系统的通信设施；

6） 经主管部（委）批准的，在地震时必须保障正常供电的其他 重要电力设施。

2除重要电力设施以外的其他电力设施为一般电力设施。” 3.0.8参考现行国家标准《电力设施抗震设计规范》GB 5026O-2013第1.0.9条，“电力设施的抗震设防烈度或地震动参数应根 据现行国家标准《中国地震动参数区划图》GB 18306的有关规定 确定。对按有关规定做过地震安全性评价的工程场地，应按批准 的抗震设防设计地震动参数或相应烈度进行抗震设防。重要电力 设施中的电气设施可按抗震设防烈度提高1度设防，但抗震设防 烈度为9度及以上时不再提高”。

3.0.9对安装在海拔高度超过IOoorn地区的电气设备外绝缘一 般应予加强，当海拔高度在400Om以下时，其试验电压应乘以系 数K。这是因为高海拔地区的低气压条件使外绝缘强度降低。 高海拔地区空气间隙的击穿电压、绝缘子的干闪、湿闪和污闪电压 都低于平原地区，海拔越高，绝缘强度的降低越严重。高海拔地区 输变电设备的电晕起始电压也明显低于平原地区。电晕放电会造

成无线电干扰、噪声干扰、烧蚀、腐蚀、电能损耗等一系列问题。因 此高海拔地区电气设备外绝缘应予以修正。

对于海拔高于IOOOm,但不超过400Om处设备的外绝缘需要 进行绝缘强度海拔修正，修正方法一般按照现行国家标准《绝缘配 合 第1部分 定义、原则和规则^GB 311. 1的规定进行，具体内 容见表3_o

表3绝缘配合的海拔修正

B.1绝缘配合的海拔修正

空气间隙的闪络电压取决于空气中的绝对湿度和空气密 度。绝缘强度随温度和绝对湿度增加而增加；随空气密度减小 而降低。湿度和周围温度的变化对外绝缘强度的影响通常会相 互抵消。因此,作为绝缘配合的目的，本部分在确定设备外绝缘 的要求耐受电压时，仅考虑了空气密度的影响。即：

K=(A)'"       ............(B. 1)

∖pθ /

式中以——设备安装地点的大气压力，kPa；

Po--标准参考大气压力101. 3kPa;

m——空气密度修正指数(具体取值见GB/T 16927. I)_O

实际经验表明(参见IEC 60721-2-3),气压随海拔高度呈指 数下降。因此外绝缘电气强度也随海拔高度呈指数下降，于是 在确定设备外绝缘绝缘水平时，可按式(B. 2)进行海拔修正：

Ka = e濂         ............(B. 2)

式中：H——设备安装地点的海拔高度，m；

q——指数，取值如下：

--对雷电冲击耐受电压,q=L 0;

——对空气间隙和清洁绝缘子的短时工频耐受电 压 I⁼ 1. 0；

——对操作冲击耐受电压，q按图B. 1选取。

注：指数g取决于包括在设计阶段未知的最小放电路径在内的各种参数。但 是，作为绝缘配合的目的，图B. 1中给出了 q的保守估算，可用作操作冲击 耐受电压的修正。

对污秽绝缘子，指数q是探讨性的。对长时间和短时工频 耐受电压试验标准绝缘子的q值最低可取至0.5,防雾型绝缘

Ug

说明：a——相对地绝缘；

b——纵绝缘;

C——相间绝缘；

d——棒-板间隙（标准间隙）。

注：对于由两个分量组成的电压，电压值是各分量的和。

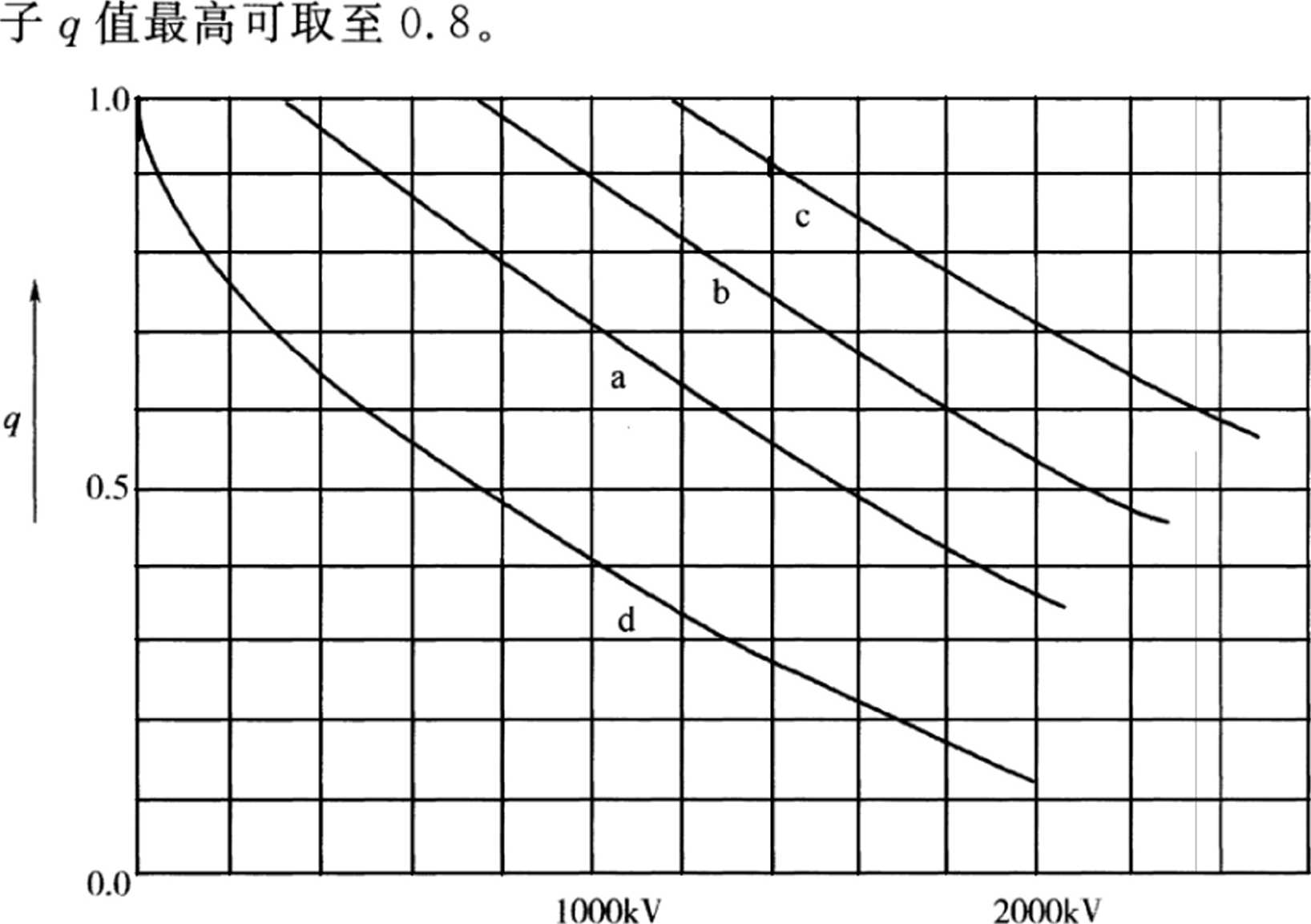

B.1指数q与配合操作冲击耐受电压的关系

本部分中外绝缘的要求耐受电压是将配合耐受电压乘以海 拔修正因数K以及安全因数KS来求得的。对外绝缘K_a,GB∕T

311.2-2002规定为1.05,由此,设备外绝缘的实际耐受电压不 应低于按以上修正后的要求耐受电压。

B. 2运行在海拔低于IOOOin的设备

本部分给出的额定耐受电压是基于设备运行条件为正常环 境条件。设备的额定绝缘水平已按3. 1及3. 2规定的使用条件 （即海拔IOOOrn,温度40'C）进行了修正，因此，额定耐受电压范 围已涵盖所有海拔IOOOm及以下的外绝缘要求。

B. 3运行在海拔高于IOOOln的设备

对于设备安装在海拔高度高于IOOom时，本部分规定的耐 受电压范围可能不满足设备外绝缘实际耐受电压的要求。此 时，在进行设备外绝缘耐受电压试验时，实际施加到设备外绝缘 的耐受电压应根据表2和表3的额定绝缘水平按公式（B. 3）进 行海拔修正：

Ka = e"牌）      ............（B.3）

式中：H——设备安装地点的海拔高度，m；

q--取值如B. 1之规定。

注：表中内容引自现行国家标准《绝缘配合 第1部分 定义、原则和规则》GB 311. 1—2012 附录 B_o

3.0. 10配电装置中的主要噪声源是主变压器、电抗器和电晕放 电，其中以前者为最严重，因此，在设计时需要注意主变压器与控 制室、通信室及办公室等的相对布置位置及距离，使变电站内各建 筑物的室内连续噪声水平不超过国家相关标准要求。

3.0.11本条是原标准第6.0.9条的修改条文。

关于静电感应场强水平，目前在国际上尚无统一标准与规定， 口本超高压变电站，一般控制场强水平在7kV∕m以内（变电站外

为3kV∕m),苏联在设计变电站时，对场强水平不加限制，但按安 全规则，对运行人员在高场强区工作时间做了规定(如在IokV/m 场强下，24h中允许人员待在场强中的时间为18Omin)。

1980年，国际大电网会议报告中，提出关于电场对生物的影 响，认为IokV/m是一个安全水平。最高允许场强在线路下可定 为 15kV∕m,走廊边沿为 3kV∕m~5kV∕m_o

我国曾对330kV~500kV变电站静电感应场强水平做了大 量的实测及模拟与计算工作。实测结果，大部分场强水平在 10kV∕m以内，10kV∕m〜15kV∕m场强水平在2. 5%以下，各电 气设备周围的最大空间场强大致为3. 4kV∕m~13kV∕m_o

综上所述，根据国际大电网会议的意见和国内外330kV及以 上电压等级配电装置的设计运行经验，提出本条场强水平的规定。

围墙外的静电感应水平是从生活在该区的居民不引起生活上 的麻烦考虑。根据现行国家标准《电磁环境控制限值》GB 8702-2014,IOOkV以下电压等级的交流输变电设施属电磁环境保护管 理豁免范围，10OkV及以上电压等级的工频(50HZ)电场，公众曝 露控制限值为200//,即∕=50Hz,电场强度限值为4kV∕m°公 众曝露指公众所受的全部电场、磁场、电磁场照射，不包括职业照 射和医疗照射，故环境评价以4kV∕m作为配电装置(站)外居民 点工频电场强度限制。

设计中降低配电装置内静电感应场强一般采取如下措施：

• (1) 减少同相母线交叉与同相转角布置；•

• (2) 减少或避免同相的相邻布置；

• (3) 控制箱等操作设备宜布置在较低场强区；

• (4) 设备落地布置时，围栏高度不低于1.8m；

• (5) 必要时可适当加屏蔽线或设备屏蔽环；

• (6) 提高设备及引线的安装高度。

3.0.12本条是原标准第6.0. 10条的修改条文。

参考现行国家标准《高压交流架空送电线无线电干扰限值》

GB 15707—1995.≪1000kV 变电站设计规范》GB 50697—2011 第

6.0.9条的规定，给岀当干扰频率为0.5MHZ时，配电装置围墙外

非出线方向20m地面处无线电干扰限值表。干扰频率为IMHZ 时，表中数值减少5dB_o 0. 15MHz~30MHz频段中其他频率的无

线电干扰限值一般按现行国家标准《高压交流架空送电线无线电 干扰限值》GB 15707—1995附录A修正获得。

配电装置的无线电干扰水平一般取同电压等级的送电线路干 扰水平。在变电站的出线方向，由于变电站和输电线路的组合，其 综合干扰水平可能高岀3dB,但只需经Ioom〜20Om距离后，变电 站的影响即可忽略不计。考虑到出线走廊范围内不可能有无线电 收信设备，因此，取非出线方向围墙外20m地面处的干扰水平。

• 3. 0. 13鉴于我国现有高压电气设备，特别是IIOkV以上电压等 级隔离开关,起晕电压均小于最高工作相电压。目前，国内各制造 部门的髙压电气设备均能满足在晴天夜晚不出现可见电晕，因此, 本标准提出在1.1倍最高工作相电压下晴天夜晚不应出现可见电 晕的要求。

3.0. 14本条是新增条文。

考虑直接空冷平台上设备水冲洗时，污水淋至下方电气设备, 污秽可能停留在设备表面，增加污闪可能性，本条参考现行国家标 准《大中型火力发电厂设计规范》GB 50660—2011第16. 5. 9条提

出要求。

4导体和电气设备的选择

4.1 一般规定

4.1.2本条是原标准第7. 1.1条的修改条文。

导体和电气设备的选择需要满足在当地环境条件下正常运 行、安装维修、短路和过电压工况的安全要求。在按电流选择导体 和电气设备时，确定回路的持续工作电流需要考虑检修时和事故 时转移过来的负荷，可不计及在切换过程中短时可能增加的负荷 电流。

4.1.3本条是原标准第7.1.2条的修改条文。

现行行业标准《电力系统设计技术规程》DL/T 5429-2009 规定：“电力系统设计的设计水平年宜与国民经济与社会发展规划 的年份相一致,一般取今后5年左右的某一年，远景展望取今后 10-15年的某一年。”本标准“考虑电力系统远景发展规划”即参 考现行行业标准《电力系统设计技术规程))DL∕T 5429-2009中 的规定，一般情况下可按本工程预期投产后5年〜15年的发展规 划考虑。

4.1.4本条是原标准第7.1.3条的修改条文。

据对断路器和继电保护装置运行情况的不完全调查，主保护拒 动、断路器和操动机构拒动以及继电保护装置因扩建、调试、检修等 原因停用的情况时有发生。因此,对电气设备的热稳定校验，尽量 用后备保护动作时间加相应的断路器全分闸时间。对裸导体的热 效应计算时间，取主保护动作时间加相应的断路器全分闸时间。

4.2导体的选择

4∙2∙L4∙2∙2本条是原标准第7.2.1条的修改条文。补充750kV.

IOOOkV导线的选型。

4.2.4在有可能发生不均匀沉陷或振动的场所，硬导体和电气设 备连接处一般装设伸缩接头或采取防振措施。为了消除由于温度 变化引起的危险应力，矩形硬铝导体的直线段一般每隔20m左右 设置一个伸缩接头。对滑动支持式铝管母线一般每隔30m〜40m 设置一个伸缩接头；对滑动支持式铝管母线一般根据计算确定。

导体伸缩接头一般釆用定型伸缩接头产品，其截面大于所连

接导体的截

4.3电气设备的选择

4.3.1目前,35kV及以下电压等级的断路器以真空断路器和 SF6断路器为主,66kV及以上电压等级的断路器以SF6断路器为 主。真空断路器和SF6断路器在技术性能及运行维护方面均比油 断路器具有优势，油断路器在近年的工程设计已很少选用，因此不 再推荐。

4.3.2由于隔离开关所安装的位置不同，对其要求的技术条件也 是不一样的，如开、合电容电流能力，开、合电感电流能力，开、合母 线转移电流能力等，同时应考虑系统发展的需要。

4.3.3隔离开关的断口两侧引线带电部分间安全距离为A?值, 但单柱垂直开启式隔离开关在分闸状态下检修时的安全净距需要 满足交叉不同时停电检修的要求，因此提出动静触头间的最小安 全距离要求。

• 4. 3. 4本条是原标准第7. 3. 5条的修改条文。

对于电气设备的选择，本标准主要对影响高压配电装置设计 的相关因素做出规定。根据电流互感器安装使用条件及产品制造 水平，如回路中有变压器套管、断路器套管或穿墙套管等推荐采用 套管式电流互感器。

4.3.5本条是原标准第7.3.6条的修改条文。

电容式电压互感器冲击绝缘水平高，且电容分压装置的电容

• 64 •

较大,从而对冲击波的波头能起到缓冲作用。在结构上，电容式电 压互感器对误差的调整比较灵活，利用调整电抗器和中间变压器 一次绕组的抽头来改变电感，使互感器的电抗尽量与容抗相等，使 互感器内阻抗最小，从而达到调整准确度的比值差和相角差。

电容式电压互感器的容量较电磁式小，但一般都能满足要求。 电磁式电压互感器的励磁特性为非线性特性，与电力网中的分布 电容或杂散电容在一定条件下可能形成铁磁谐振。通常电磁式电 压互感器的感性电抗大于电容的容性电抗，当电力系统操作或其 他暂态过程引起互感器暂态饱和而感抗降低就可能出现铁磁谐 振。这种谐振可能发生于不接地系统，也可能发生于直接接地系 统。随着电容值的不同，谐振频率可以是工频和较高或较低的谐 振。铁磁谐振产生的过电流和/或高电压可能造成互感器损坏，特 别是低频谐振时，互感器相应的励磁阻抗大为降低而导致铁芯深 度饱和，励磁电流急剧增大，高达额定值的数十倍至百倍以上，从 而严重损坏互感器。因此，对35kV及以上电压，当电容式电压互 感器容量满足要求时，考虑其优点较多，建议优先釆用电容式电压 互感器。

由于制造技术的原因，GIS或HGIS目前釆用电磁式电压互

感器。当GlS或HGIS釆用电磁式电压互感器且与之相连的断 路器设有均压电容时，注意核算电压互感器的电抗值应小于电容 产生的容抗值,避免形成谐振条件，防止产生铁磁谐振。

• 4. 3.6对3kV~35kV的保护设备一般针对不同形式的操作过 电压和不同的操作对象“对症下药”。保护电容器组产生的高频振 荡过电压，釆用重击穿概率极低的断路器，当釆用无间隙金属氧化 物避雷器保护时，通常按现行国家标准《交流电气装置的过电压保 护和绝缘配合设计规范》GB/T 50064—2014第4. 2. 8条规定的 接线，限制单相重击穿过电压。

在开断高压感应电动机时，因断路器的截流、三相同时开断和 高频重复重击穿等会产生过电压（后两种仅出现于真空断路器开

断时）。过电压幅值与断路器熄弧性能、电动机和回路元件参数等 有关。开断空载电动机的过电压一般不超过2.5p・u・。开断启动 过程中的电动机时，截流过电压和三相同时开断过电压可能超过

4. Op. u.,高频重复重击穿过电压可能超过5. Op. □. _O釆用真空断 路器或采用的少油断路器截流值较高时，推荐在断路器与电动机 之间装设旋转电机金属氧化物避雷器或R-C阻容吸收装置。

4.3. 10本条是新增条文。

GlS 或 HGIS( Hybrid gas insulated switchgear,混合型气体

绝缘开关设备）中的隔离开关切合操作时，由于触点运动速度慢, 而隔离开关本身的灭弧性能差，会引起触头间多次的重燃，种种重 击穿放电引起高频振荡形成快速暂态过程，产生的阶跃电压行波 在GlS和相连设备中传播，在每个阻抗突变的节点上发生多次折 射和反射，引起陡波前过电压，即VFTo（Very FaSt TranSient

Overvoltage,快速暂态过电压）。波前很陡、幅值很高的VFTOnT

能会对GlS本体、带绕组的设备（如变压器等）和二次设备的绝缘 造成损害，特别是当GIS或HGlS与变压器之间采用气体绝缘管 道连接时，VFTO可能击穿变压器的绝缘。故需要对因隔离开关 操作而产生VFTo的危害进行研究，如通过改变操作程序或在隔 离开关断口上并联阻尼电阻等方式，降低VFTO的危害。

5配电装置的型式与布置

5.1最小安全净距

• 5. 1.1本条是原标准第8. 1. 1条的修改条文。

取消原文中“屋外”要求，屋外和屋内配电装置的最小安全净 距均是以金属氧化物避雷器的保护水平为基础确定的。

5.1.2本条是原标准第8. 1.1条的修改条文。

• (1) 增加75OkVJOoOkV屋外配电装置的最小安全净距。图

• 5. 1.2-2中建(构)筑物顶“1750”为人平均身高，即人在建构筑物 顶，与带电体的最小安全净距不应小于值。

  r≡




• (2) A值是基本带电距离。22OkV及以下电压等级配电装置 的A值釆用惯用法确定,33OkV及以上电压等级配电装置的A值 釆用统计法确定。隔离开关和断路器等开断点起的断口两侧引线 带电部分间，应满足A?值的要求。

  Sl




• (3) B_I值是指带电部分至栅栏的距离和可移动设备在移动中 至无遮栏带电部分的净距，Bι=A∣+750mm, —般运行人员手臂 误入栅栏是手臂长不大于750mm,设备运输或移动时摆动也不会 大于此值。交叉的不同时停电检修的无遮栏带电部分之间，检修 人员在导线(体)上下活动范围也为此值。

  I≡




• (4) B₂值是指带电部分至网状遮栏的净距，B₂=A₁+30mm÷ 70mm,一般运行人员手指误入网状遮栏时手指长不大于70mm, 另外考虑了 30mm的施工误差。

• (5) C值是保证人举手时，手与带电裸导体之间的净距不小于 Al值，C=Ai + 230Omrn÷ 200mm_o 一般运行人员举手后总高度 不超过230Omm,另外考虑屋外配电装置施工误差20Omm_O在积 雪严重地区还应考虑积雪的影响，该距离可适当加大。为了限制

  500kV配电装置静电感应，将C值(导体对地







  安全净距)由




630Omm提高到750Omm,可使配电装置的静电感应场强水平限

制到低于IOkV/m。                    ，

规定遮栏向上延伸线距地250Omm处与遮栏上方带电部分 的净距，不应小于Al值；以及电气设备外绝缘体最低部位距地小 于250Omm时，应装设固定遮栏，都是为了防止人举手时触电。

• (6) D值是保证配电装置检修时，人和带电裸导体之间净距 不小于A】值。D = A₁ +1800mm + 200mm, 一般检修人员和工具 活动范围不超过180OmIT1,屋外条件较差，另增加20Omm的裕度。

规定带电部分至围墙顶部的净距和带电部分至配电装置以外 的建筑物等的净距，不应小于。值，也是考虑检修人员的安全。

• (7) 附录A,35kV〜50OkV配电装置海拔大于IOOom时A值 的修正为原标准保留附录，补充了 75OkVJOOokV配电装置最小 安全净距的修正值。为方便使用，附录A还给岀了 35kV〜 500kV配电装置海拔大于IoOOm时A值的修正值表。

5.1. 3本条是原标准第8. 1. 2条的修改条文。

补充750kV. 1000kV不同条件下的计算风速和最小空气 间隙。

过去在最高工作电压条件下，进行短路加风偏的校验时，计算 方法不太明确，有时采用短路叠加最大设计风速的风偏，相间距离 常常由此条件控制，考虑到短路与最大设计风速同时岀现的概率 很小，本标准对校验条件明确分为两种情况：一是最高工作电压下 的最小安全净距与最大设计风速；二是最高工作电压下的最小安 全净距与短路摇摆加IOm/s风速。

对于330kV及以上电压等级，安全净距主要由操作过电压水 平下避雷器残压确定。表5. 1. 3-1中确定330kV、50OkV和 750kV电压等级安全净距时,33OkV避雷器选用YIOW-300/727 型，50OkV避雷器选用Y20W-444/1106型，75OkV避雷器选用 Y20W-648/1491型；当实际选用的避雷器参数与此不同时，也可

按照绝缘配合计算及空气间隙试验结果选取合适的安全净距，但 应注意兼顾本期和远期情况。

5.2型式选择

5. 2. 2、5.2. 3本条是原标准第8. 2. 3条的修改条文。

对于3kV〜35kV电压等级配电装置，因为成套式高压开关 柜设备技术上已经成熟，工程中得到广泛应用。根据工程条件, 35kV配电装置也可采用屋外中型配电装置或其他型式。

5.2.4本条是原标准第8. 2.4条的修改条文。

近年来，随着国产GIS设备价格的大幅降低，110kV、22OkV 配电装置采用GIS渐趋广泛，取消配电装置选型对污秽等级等条 件的限定。

5.2.7本条是原标准第8.2.6条的修改条文。

参考现行国家标准《电力设施抗震设计规范》GB 50260-2013第6. 5.2条第1款，当抗震设防烈度为8度及以上时，电压 为IIOkV及以上的配电装置型式，不宜采用高型、半高型和双层 屋内配电装置。原条文“地震烈度为9度”改为“抗震设防烈度为 8度”。

5.3 布 置

5.3.4本条是原标准第8.3.6条的修改条文。

沿海地区、严重污秽地区、城市变电站等，大都采用屋内配电 装置，屋内配电装置与屋外相比具有占地面积小的优点，本条对当 采用屋内配电装置时的布置做了规定。根据现有配电装置形式情 况，原标准“断路器宜采用双列式布置”改为“断路器可釆用单列式 或双列式布置气

5.3.7 IOOOkV配电装置设备外形尺寸大，通常为屋外布置。 5.3.8本条是原标准第8.3.7条的修改条文。

电压等级补充了 750kV.IOOOkV,取消了“GIS配电装置应采

• 69 •

用户外低式布置”的条文。

5.3.9本条是原标准第8. 3. 8条的修改条文。 .

管形母线的固定方式可分为支持式和悬吊式两种。从减小 母线跨度、防止微风振动岀发，支持式管形母线又可分为带长托 架和不带长托架两种。但由于长托架式管形母线给安装带来不 便，一般使用较少，不带长托架的支持式管形母线则使用较多, 而悬吊式管形母线一般在超高压配电装置且考虑地震的地方予 以釆用。

支持式母线要控制正常状态的挠度，这主要考虑铝管支持金

具的滑动范围和隔离开关的捕捉范围的限制，在满足机械强度、刚 度要求时,需要对跨度进行限制。同时单管母线需考虑微风振动 及温差对支持绝缘子应力作用。而悬挂式母线适用抗震设防烈度 为8度及以上地区，由于悬式绝缘子的阻尼作用，不考虑微风振动 问题。采用管形母线都要考虑端部效应。

单根铝管母线的挠度，日本、加拿大、英国和苏联均以铝管母 线的直径为控制条件,我国从20世纪70年代至今设计的IlOkV、 220kV采用的铝管母线挠度都是用直径来控制，即规定无冰无风 时，管形母线自重产生的跨中挠度值应小于0. 5D〜1. OD（D为铝 管母线外径）。也有一些国家以采用母线跨度的比例来控制母线 的挠度，如德国、法国和美国。我国已运行的IlokV、22OkV铝管 母线挠度都是按0. 5。〜1. OD设计的，通过多年的运行，未发现绝 缘子断裂和挠度加大等不良现象。因此，本次修编仍维持原标准 不变。

悬吊管形母线的挠度允许标准，没有支持式管形母线严格，因 为它的两端用金具悬吊起来，是固定连接，没有因为管母挠度过大 造成支持金具滑动失常的问题。挠度是由单柱式隔离开关的要求 和适当考虑美观等其他的因素控制，所以对挠度的要求可放宽一 些。结合国外工程实践,悬挂式铝管母线挠度允许标准，可按在自 重作用下母线的挠度不超过铝管外径的2倍考虑。

5.4通道与围栏

5. 4. 1本条是原标准第8.4. 1条的修改条文。

通道的设置除需满足运行、检修要求外，还需要符合消防 要求。

巡视通道根据运行巡视的需要设置，并结合地面电缆沟的布 置确定路径，以节约投资，巡视通道路面宽一般为O. 7m〜Im,当 巡视通道坡度大于8%时，一般有防滑措施或做成踏步。

屋外配电装置在可能条件下，其道路力求环形贯通，尽量减少 尽头死道，以提供良好的行车条件，当无法贯通时则要具有回车条 件，如在道路尽端设12m×12m的回车道；或在附近设“T”形或 “十”字形路口，以取代回车场。

500kV及以上电压等级设备外形尺寸大，重量重，加上支架 后设备离地高度可达8m〜18m以上。因此，设备的安装检修均 釆用机械的方法。为使施工、检修机械能够直接到达设备附近，配 电装置内除设横向道路外，在每个间隔还设有相间纵向道路，以便 于施工安装。如果设备布置、检修机械条件满足时，也可取消相间 道路。

由于屋外不宜设置GIS专用的起重设备，安装维护需用汽车 起吊和运输，因此总体布置应考虑这些起吊设备的通道。

按照现行国家标准《建筑设计防火规范》GB 50016-2014第

• 7. 1.8条第1款关于消防车道的规定，车道的净宽度和净空高度 均不应小于4. Om,补充“屋外配电装置主要环形通道应满足消防 要求，道路净宽度和净空高度均不应小于4m^,,_o

5.4.4配电装置室内各种通道的最小宽度，沿用原标准，由于电 压等级不同，设备形式各异，具体应用时还须按设备搬运时所需的 宽度进行校核，如不能满足要求，则应适当增大。

关于手车式开关柜的通道宽度，有运行单位反映数值偏小,根 据目前各单位进行设备大修时的情况，将最小宽度放大至单车加

• 71 •

120Omrn及双车加90Omm_O这两种尺寸与现行国家标准《火力发 电厂厂用电设计技术规定》DL/T 515*3-2014第7. 2.9条中手车 式高压开关柜操作通道的最小宽度是一致的。该规定单列布置最 小宽度为2000mm,双列布置为2500mm,而小车长度为80Omm, 分别加上120OmrrI及90Omnl后，其最小宽度也是200Omm及

250Omm_O

对35kV手车式开关柜的操作通道最小宽度，据对部分地区 的调查，采用宽度一般在2m〜3m之间。运行单位反映，由于这 种断路器检修工作量通常不大，在操作通道内检修，既方便又解决 问题,很少推到检修间检修，要求将宽度加宽到300Om_mo 一般 35kV手车式配电装置以单列为多，采用本条规定即单车长加 120Omm是满足要求的。

5.4.6干式变压器可与高、低压配电装置布置于同一室内，也可 单独布置于变压器室内，其防护类型有网型、箱型及有机械通风的 箱型，也可做敞开式布置（此时也需有防护触及接线端子的遮栏, 或布置于单独小室内）。根据干式变压器的特点，安装地点要求通 风良好。

5.4.7目前，发电厂的屋外配电装置均有与外界隔开的围栏，而 变电站特别是工矿企业的变电站，尚有的屋外配电装置未设置与 外界隔离的围栏，非运行人员进大门后可直接进入屋外配电装置 场地，影响安全运行。故本标准规定厂区内屋外配电装置宜设置 高度不低于150Omrn的围栏。当屋外配电装置的出线侧或旁侧 紧靠发电厂、变电站或工矿企业的围墙时，通常围墙也可作为围栏 的一部分。

另外，近年多有发生小孩攀登或翻越围栏误入配电装置触电

事故发生，因此本标准规定了应在其醒目位置设置警示牌。

5∙4∙8∖5∙ 4. 9 屋外配电装置的栅状遮栏（简称栅栏）高度为

120Omm是最低要求，因栅栏对带电体的距离值是以75Omm

加Al值验算的，在120Omm高度时，人已不能弯腰探入栅栏内，当

手臂误入栅栏内时，不会超过75Omm,故不致发生危险。

围栏指栅状遮栏、网状遮栏或板状遮栏。

5.4.10屋内配电装置油断路器间隔靠操作走廊侧，一般为网状 遮栏，运行人员担心在巡视及就地操作时，可能受断路器爆炸或喷 油燃烧等的威胁。考虑到主要为防止在就地操作时的断路器事故 及隔离开关误操作事故等对人员的危险，增加运行人员的安全感, 同时又考虑到经济性及通风等条件，本标准规定在进行操作的范 围内设置人身防护实体隔板，隔板一般采用厚度不小于2mm的 钢板，宽度以500mm~600mm为宜，高度则不低于190Omm_O 5.4. 11本条是原标准第8.4. 12条的修改条文。

防护措施一般是指在母线桥顶上做无孔防护罩。两侧是否装 设防护罩，可根据具体情况确定。防护罩的设置一般是从厂房外 墙开始，至母线桥离厂房6m~10m处。

5.5防火与蓄油设施

5.5.1本条是原标准第8.5. 1条的修改条文。

对于油断路器、油浸电压互感器和电压互感器等带油电气设

备，按电压等级来划分设防标准，既在一定程度上考虑到油量的多 少，又比较直观，使用方便，能满足运行安全的要求。例如20kV 及以下电压等级少油断路器油量均在60kg以下，绝大部分只有

5kg〜Iokg,虽然火爆事故较多，爆炸时的破坏力也不小（能使房

屋建筑受到一定损伤，两侧间隔隔板炸碎或变形，门窗炸出，危机

操作人员安全等），但爆炸时向上扩展的较多，事故损害基本上局 体隔墙或板，从结构上改进加强是可以防止出现这类事故的。

根据现行国家标准《火力发电厂与变电站设计防火规范》GB 50229—2006第6.6.5条的规定，前述不燃烧实体墙（非燃烧材料 的实体隔墙或板）的高度不应低于配电装置中带油设备的高度。 5.5.2挡油、储油设施的设置界限为IOOkg以上（油断路器、互 感器为三相总油量，变压器为单台含油量）。设置挡油设施时，不 论门是否开向建筑物内或外，都需要将事故油排至安全处，以限制 事故范围的扩大。为尽快将事故油排至安全处，排油管内径以 15Omm为宜。

5.5.3储油池内铺设卵石层，可起隔火降温作用，防止绝缘油燃 烧扩散。若当地无卵石，也可釆用无孔碎石。

5.5.4考虑到事故时油能安全的全部排走以及当装有水喷雾灭 火装置时,水喷雾水量的因素，对总事故储油池的容量规定按其接 入的油量最大一台设备的全部油量确定。对于地下变电站，根据 现行国家标准《火力发电厂与变电站设计防火规范》GB 50229-2006第11.2.2条的规定，地下变电站的变压器应设置能储存最 大一台变压器油量的事故储油池。

5. 5.5本条是原标准第8. 5. 4条的修改条文。

参考现行国家标准《火力发电厂与变电站设计防火规范》GB 50229—2006第7. 1. 11条、第11.5.4条对电厂与变电站的变压 器防火要求分别做出的规定，即电厂内容量90MV・A及以上油 浸变压器应设置火灾自动报警系统、水喷雾灭火系统或其他灭火 系统；变电站单台容量为125MV・A及以上的油浸变压器应设置 水喷雾灭火系统、合成型泡沫喷雾系统或其他固定式灭火装置。 其他带油电气设备，宜采用干粉灭火器。地下变电站的油浸变压 器，宜采用固定式灭火系统。

固定灭火系统除传统形式的水喷雾灭火系统外，还有排油注 氮灭火装置、合成泡沫喷淋灭火系统等形式。

5.5.6本条是原标准第8.5.5条的修改条文。

参考现行国家标准《火力发电厂与变电站设计防火规范》GB 50229—2006第6. 6. 2条，给岀50OkV及以上电压等级屋外油浸 变压器或油浸电抗器之间最小间距要求。

考虑到油浸变压器内部储有大量绝缘油，其闪点在130C〜 140C之间，与可燃液体储罐很相似,故可把油浸变压器之间防火净 距近似于地上可燃液体储罐之间的防火间距来考虑。按现行国家 标准《建筑设计防火规范》GB 50016—2014第4. 2.2条规定，可燃液 体地上式固定顶储罐之间的防火间距为0. 75D（D为两相邻储罐中 较大罐的直径），可设想变压器的长度为可燃液体储罐的直径，通过 对不同电压、不同容量（油量均在250Okg以上）的变压器之间防火 净距按0. 75。计算得出：电压等级为220kV,容量为90MV ∙ A〜

300MV ∙ A的变压器间防火净距在780Omm~935Omm范围内；电 压等级为IlOkV,容量为31. 5MV ∙ A〜150MV ∙ A的变压器间防

量为5. 6MV ∙ A~31. 5MV ∙ A的变压器间防火净距在288Omm〜 421Omrn范围内。因为油浸变压器的火灾危险性比可燃液体储罐

大,又是变电设备的核心设备,其重要性远远大于可燃液体储罐,所

以变压器之间防火净距应大于0. 75D计算数值。

后，对地面最大辐射强度是在与地面大致成45°的夹角范围内，要 避开最大辐射温度，变压器之间的水平净距必须大于变压器的高 度。根据调研，50OkV变压器高度为Ilm〜13m,故将该级别防火 间距定为15m_o

综上所述，将变压器之间防火净距按电压等级分为15m、

IOm、8m及5m是合适的（66kV为6m） ₀

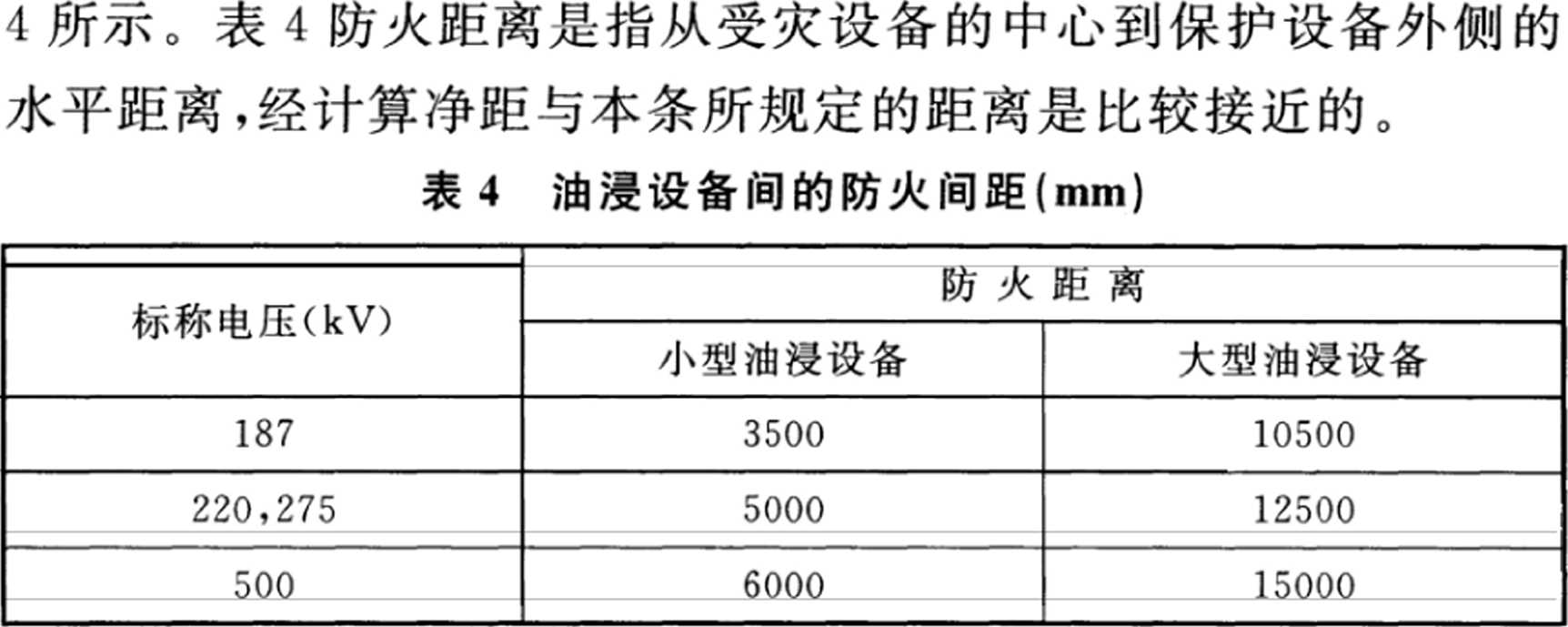

日本《变电站防火措施导则》规定油浸设备间的防火间距如表

对于单相变压器之间的防火净距，目前一般仅有50OkV及以 上电压等级变压器釆用单相，虽有些国家对单相及三相变压器之 间防火净距釆取不同数值，考虑到变压器的重要性，防止事故蔓 延，单相之间的防火净距仍宜与三相之间距离一致。

油量为250Okg及以上的高压电抗器亦属大型油浸设备，故 也应执行本条规定。

5.5.7本条是原标准第8.5.7条的修改条文。

防火墙除有足够的高度及长度，还应有一定的耐燃性能。根 据现行国家标准《建筑设计防火规范》GB 50016—2014第3. 2. 1 条，一级〜四级耐火等级的防火墙，其耐火极限均为3h_o本条防 火墙的耐火极限由原标准的4h改为3h_o

油量为250Okg及以上的高压电抗器亦属大型油浸设备，故 也应执行本条规定。

5.5.10建（构）筑物的火灾危险性分类及其耐火等级见表5（摘 自现行国家标准《火力发电厂与变电所设计防火规范》GB 50229—2006 表 3. 0. 1 和表 11. 1. I）_O

表5建（构）筑物的火灾危险性分类及其耐火等级
