4.1.8红色与白色相间条纹表示禁止人们进入危险的环境；黄色与黑色相间条纹去小提醒人们特别注意；蓝色与白色相间条纹表示必须遵守规定的信息；绿色与|'|色相间的条纹表示提小人们某些信息“ 4.1.9变电站硬母线、配电室母线及开美箱、丿I：关柜、检修电源箱内部电源线，应冇相色标志，A相为黄色，B相为绿色，C相为红色。

4.1.10凡木标准未作规定的，均应执行（；B 2893的规定。

4.2安全标志配置基本原则

4. 2.1安全标志的含义及制作要求

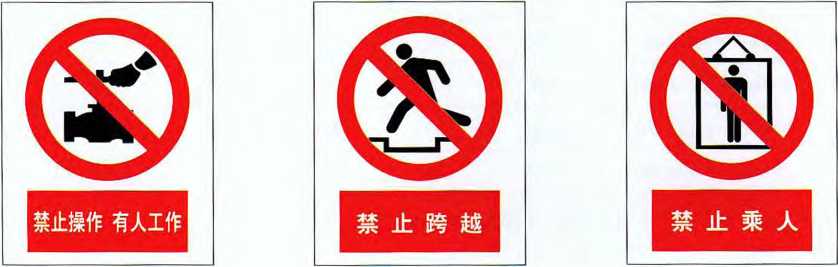

4.2.1.1禁止标志是禁止人们不安全行为的图形标志a

4. 2.1.2警告标志是提I醒:人们对周围环境引起注意，以避免叫•能发生危险的图形标志

4- 2.1.3指令标志是强制人们必须做出某种动作或采取防范措施的图形标志。

4. 2.1.4提示标忐是向人们提供某种信息（如标明安全设施或场所等）的图形标志，

4. 2.1.5表I给出K安全标志中儿何形状、安全色和对比色的•般含义，

表1几何形状、安全色和对比色的一般含义

儿何形状	含义	安全色	对比色	图形符号色	使用示例
带有斜杠的图形	禁止	红色	白色^Jl	黑色	一禁止吸烟 --禁止合闸一禁止跨越
圆形	指令	蓝色	白色¹¹	白色	一必须戴安全帽 ——必须系安令带 --注总,通风
等边三佑形	警告	黄色	黑色	黑色	——当心触电一当心坠落一当心中毒

告！

FF此透明,

表1 （续）

	几何形状			含义	安全色	对比色	图形符号色	使用示例
π	■" ■ !方形或长方丿E			-------------------Λ----:---------Γ 提示（安全环境疏散设施安全设施）	绿色	白色“	白色	一在此工作一从此，下 —紧急出门
I	Ii ■ £方形或长方丿f			消防安全	红色	Iil 色"	\|'\|色	—火警电话一灭火擀
I	EyJ	•形或长	万丿	辅助信息	白色或安全标志的颜色	黑色或相应安全标志对比色	相应安全标志的符号色	适合表达由图形符号给出的信息

a对比色白色包括具有G1}∕T 2893. 1—2004中表4所规定属性的昼光条件卜磷光材料的对比色

4. 2.1.6安全色、对比色和几何形状的组合，T以得到禁止、指令、警吿、提示、消防丘种呆木类型的安全标志。当没有适合的图形符号表达所期望的特定含义时，砰使川相应的通用标志与辅助标志共同表达该含义，见图％）;辅助标志下可根据需要增加外文对照说明，见图Ib）O

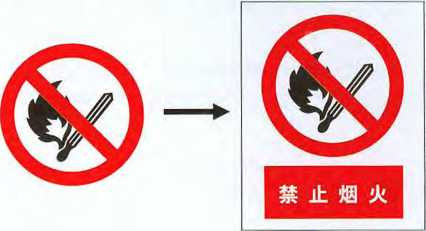

a）辅助标志的应用

b）辅助标志中英文对照说明

图1辅助标志及其英文对照说明的应用

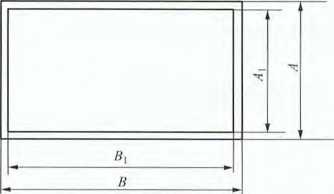

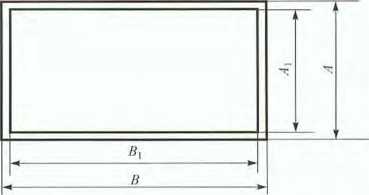

4. 2.1.7为r使安全标志和（或）辅助标志与周围环境之间形成对比,建议使用衬边衬边值为几何形状尺寸（圆形外圈宜径、等边-:角形边长、正方形的边氏、K方形的短边边长）的0. 025倍〜 0. 05 倍。

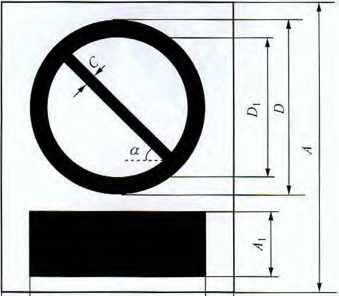

4. 2.1.8安全标志的规格、类型与制作标准见附录A,安全标志的其他规定按GB 2893. I 411 GB 2894

执行。

4.2.2安全标志的配置要求

4∙ 2. 2.1安全标志应设在与安全有关的醒目位置，便于进入现场的人员看见，并右足够的时间来注意它所表示的内容。环境信息标志宜设在有关场所的人口处和醒目处；局部信息标志应设在所涉及的相应危险地点或设备（部件）附近的醒目处。

4-2. 2.2安全标志牌不应设在门、窗、架等可移动的物体I:,以免这些物体位置移动后，看不见安全标志。安全标志牌前不应放置妨碍认读的障碍物。

4-2.2.3多个安全标志牌一起设置时，应按警告、禁止、指令、提示类型的顺序先左后右、先上后下排列。

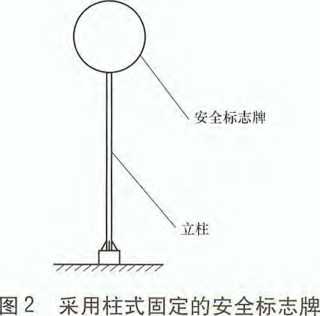

4∙ 2. 2.4安全标志牌的固定方式分为附着式、悬挂式和柱式三类。悬挂式和附着式的固定应稳固不倾斜,柱式的标志牌和支架应牢固地连接在一起（见图2）。临时悬挂的标志牌应采取防止脱落措施，室外悬挂的临时标志牌应防止被风吹翻，井宜做成双而的标志牌：，

4. 2. 2. 5安全标志牌应设置在明亮的环境中，设置高度应尽量与人眼的视线高度相一致；悬挂式和柱式的环境信息标志牌的下缘距地而的高度不宜小于2m；局部信息标志的设置高度应视具体情况决定。标志牌的平面与视线夹伯应接近90。，观察者位于最大观察距离时，最小夹角不低于75。，见图3。

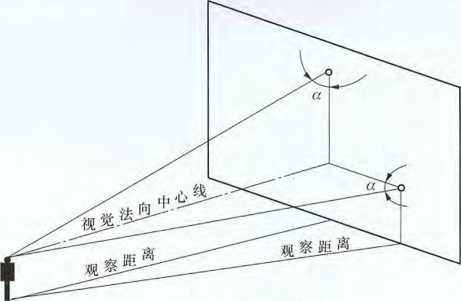

a一标志牌平面与视线夹角

图3标志牌平面与视线夹角

4. 2. 2. 6安全标志的最大观察距离与标志高度之间的关系应符合GB/T 2893. 1的规定匸当厂区或车间内所设安全标志牌，其观察距离不能覆盖全厂或整个车间面积时，应多设几个安全标志牌。

4.2.2.7生产场所建筑物入口醒目位置，应根据内部设备、介质的安全要求装设相应的安全标志牌。

4.2.2.8生产场所主要通道入口醒目位置，应装设“必须戴安全帽”指令标志牌。

4. 2.2.9产生粉尘的作业场所醒目位置，宜装设“必须戴防尘口罩”指令标志牌；可能产生职业性灼伤和腐蚀的作业场所醒目位置，应装设“当心腐蚀”警告标志牌，宜装设“必须戴防护手套”、“必须穿防护鞋”指令标志牌；产生噪声的作业场所醒目位置，宜装设“必须戴护耳器”指令标志牌；高温作业场所醒H位置，应装设“当心烫伤”警告标志牌；存在放射性同位素和使用放射性装‘置的作业场所醒目位置，应装设“当心电离辐射”警告标志牌。

4. 2. 2.10凡本标准未作规定的，均应执行（；B 2894的规定。

4. 3设备标志配置基本原则

4.3.1设备本体或设备附近醒口位置，应装设设备标志牌“

4.3.2 编码 4.3.3 4.3.4 4.3.5 （柜）气、热控盘（柜），沏、

4.3.6

4. 3.7

4.3.8

4.3.9

4.4安全防护酉

4.4.1工作人员IQ 4.4.2厂房内直［盖板应能从下部I 4.4.3生产厂房

板O盖板边缘应］修工作中，如需将哺夜间不能恢复的,成力I

设备标忐应为双敢编号，山设酔与E

设备标志应定义清晰，能磐"反映设备的功能、用途利旃位同一企业内每一台设铲W备处戸EEF⁵功能、用途完全相触毎/妣任备名称应保持一致。

2台及以上集中排缆謁布H气、热控盘（柜）不能只装N 个瀚标志牌，应根据每台盘的不同用途，采J

企业可根据需要在设备标志'卩増加设备

现场动丿J、现场阀门、设备压接酒生产场所

S又别，分别装设设备标志牌。2台及既上集N排列安装的前后开门电应装设设备标志牌，目.同一盘柜Iih后设备梅志牌瓯一致

眦山缆两端应悬挂标志牌，标明电缆编羽、型号、始馬、终邸；（见A. 6. 14）.

:志牌，标明阀门名称,编号及开■关闭操作方向此（见\ 6.8）

IInl

原则

JT

:作场所的井、坊1

4边缘 IOoInIn,

代红灯

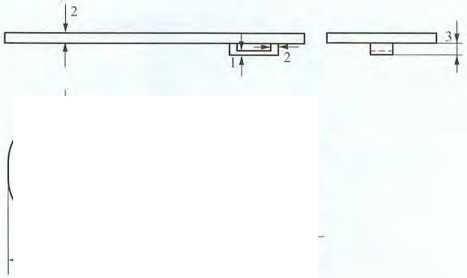

图4 X × ×井的盖板

建戈的地端应4.地线接地端标志（见A∙⅛6） .

（锅炉房、汽机房除外）人口醒丨丨位骨，应装没建筑物标志粋（见A∙6.11）c

I：.产现场，应根E桐積郴祥在的制¹因素，穿戴必要il勺劳或防护用品。

L洞、电缆隧道心，魄監板,）⅛∣i-{f防滑功能，并标有禁止阻塞线。电缆隧道的

■前为EE M 以与地Irll齐平ι^,∣1、坚那的、仃限位的盖

3（）（见图4）。在检

限酌:块与孔洞边缘跑离芥应大于25

R应设临瞄遮性临时打开的洞，施工结期后,应及时将盖板恢复;

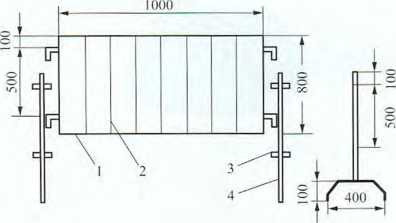

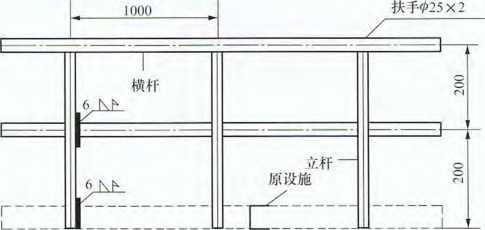

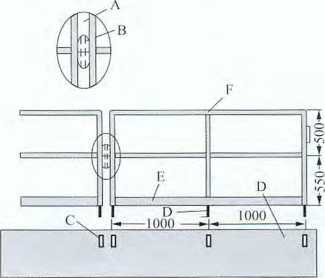

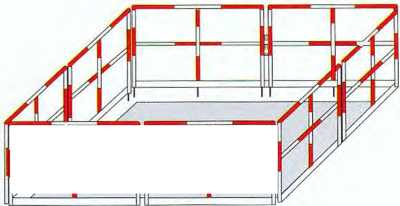

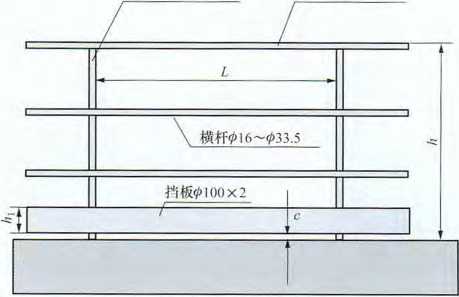

4. 4.4所有升降口、大小孔洞、楼梯和平台，应装设A. 9. 2所示的固定式防护栏杆。如在检修期冋需将栏杆拆除，应装设A. 9. 3所示的临时防护遮栏，并在检修结束时将栏杆立即恢复。

4.4.5厂房门口、库房门口、通道、楼梯和平台等处，禁止放置杂物，以免阻碍通行。电缆及管道不应敷设在经常冇人通行的地板L,以免妨碍通行。地板上临时放有容易使人绊跌的物件时，应设置明显的警告标志。

4.4.6进入控制室、电缆夹层、控制柜、开关柜等处的电缆孔洞，应用防火材料严密封闭。

4. 4.7开关室、电子间、电缆夹层等出入曰应加装高度不低于400mm的防小动物板（见A. 9. 7） _O

4.4.8集控室、网控室应配备正压式空气呼吸器，每个地点至少配备2台。

4.4.9防误闭锁装置应具备“五防”功能，并符合国家、行业的有关规定。“五防”功能是指防止误分（误合）断路器、防止带负荷拉（合）隔离开关、防止带电挂（合）接地线（接地升关）、防止带地线（接地开关）合断路器（隔离开关）、防止误入带电间隔的功能。

4. 4.10现场电气装置、设施的金属部分及输送易燃、易爆介质的管道,应冇明显的接地装置。

4.5安全警示线配置基本原则

4- 5.1地下设施入口盖板上、灭火器存放处，应急通道出入口等，应标有禁止阻塞线（见A.8.2）。

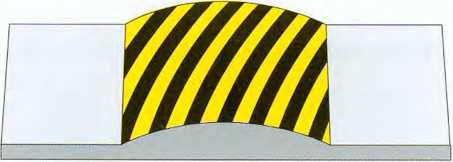

4∙5.2厂内道路限速区域入口处和弯道、交叉路口处，应标有减速提示线（见A. 8. 3） _O

4-5.3发电机组、落地安装的转动机械周围及控制台、配电盘前，应标有安全警戒线（见A. 8.4） _O

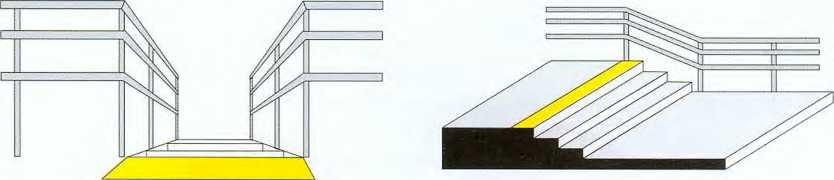

4. 5.4平台与下行楼梯连接的边缘处及人行通道高差30Ornrn以上的边缘处，应标有防止踏空线（见 A. 8. 5）_o

4-5.5人行通道高度不足1.8m的障碍物上，应标有防止碰头线（见A.8.6）_o

4.5.6人行通道地面上临时敷设的管线或易造成人身跌绊的其他障碍物上，应标有防止绊跤线（见 A. 8. 7）_O

4.5. 7明敷的接地线表面应标有警示线（见A. 8.8）₀

4.6消防设施配置基本原则

4. 6.1火力发电企业应有独立、可靠的消防水系统，并应按DL 5027的规定配备足量的、合格的消防器材。

4. 6. 2单机容量为200MW及以上但小于300MW的火力发电企业，应按GB 50229—2006中表7. 1.7的规定设置火灾自动报警系统；单机容量为300MW及以上的火力发电企业，应按GB 50229—2006中表 7. 1.8的规定设置火灾自动报警系统和固定灭火系统。

4. 6.3厂房、楼梯的主要通道门上方或左（右）侧应装设紧急撤离提示标志。

4.6.4建（构）筑物及各工艺系统的消防设计，应执行GB 50229等相关标准的规定。

4.7作业环境基本要求

4. 7.1生产场所建（构）筑物应保持完好，无裂纹、破损。建（构）筑物顶棚、门窗不应漏水、渗水。雨水排水设施应完善,并保持畅通,无堵塞。

4.7.2生产场所地面应平整、防滑，并保持清洁、完整；通道应畅通，无杂物；沟道盖板及楼梯、平台栏杆应齐全、牢固。油区、制氢站内地面应釆用不产生火花的建筑材料。

4.7.3电子设备室、集中控制室、单元控制室、化学及输煤控制室等场所应装设空气调节系统，并有与消防连锁的防火排烟设施。开关室（配电装置室）、制氢站的电解间及储气间、蓄电池室，还应设置事故通风装置。化学水处理室仓库、卸酸泵房、酸库、酸汁量间及调酸室，应设置机械排风装置。

4.7.4使用有毒物品作业场所的醒目位置应装设“有毒物品作业场所职业病危害告知长”（以下简称 “告知l<'^,）o按GBZ 158—2003中D. 1的规定，“告知卡”是设置在使用有毒物品作业场所醒日位置h 的一种警示卡,将作业场所接触到的有毒物品的危害性告知作业人员，并提醒作业人员采取相应的预防和处理措施（见A.7.9）_o

4. 7.5根据噪声控制标准的要求，在有可能造成超标的工作场所或设备周围宜设置降噪装置，

4. 7. 6火力发电企业照明系统的设计应符合GB 50229和DL 500（）等标准的规定。

4.8安全设施制作要求

安全设施的规格、类型与制作标准见附录A和附录B_O

5燃煤汽轮发电机组安全设施配置规范

5.1汽轮发电机组安全设施

5.1.1汽轮机主厂房零米、运转层入口醒目位置，应装设“必须戴安全帽”指令标志牌；氢冷发电机组汽轮机主厂房零米、运转层入口醒11位置,还应装设“氧冷机组严禁烟火”禁止标志牌。

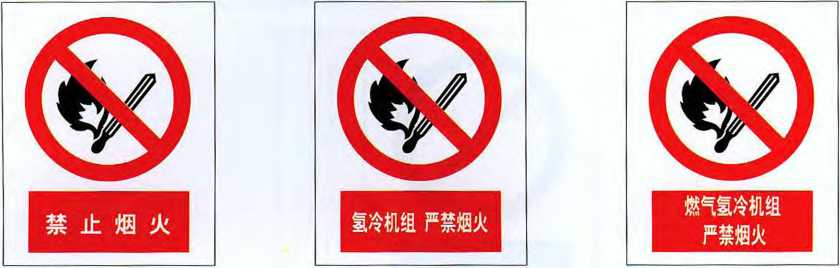

5.1.2氢冷设备丿即1；|,应装设适当数量的“氢冷机组严禁烟火”禁止标志牌，

5.1.3汽轮发电机组主厂房运转层及各层平台醒EI位置，应装设标注标髙、荷页的标志牌一

5.1.4汽轮发电机组醒11位置，应分别装设发电机、汽轮机设备标志牌“

5.1.5汽轮发电机组周围］m处应标有安全警戒线。

5.1.6汽轮机危急保安器、紧急停机按钮应为红色，并应加装红色防护剧；超速试验汕门、危急保安器压入压出试验汕门应为红色。

5.1.7汽轮发电机组润滑汕、密封汕、控制油、油净化系统及储油设备区域，应在醒日位置装设“禁 ι∣-.烟火”禁止标志牌和“防火页点部位”文字标志牌。

5.1.8汽轮机油系统事故排油阀应设2个钢质截止阀，其操作「轮应设在距汕箱5m以外的地方，井有2个以上的通道;操作手轮应加铅封，不允许加锁，并在醒目位置装设“禁止操作”禁止标志牌 5.1.9汽轮机密上寸油系统、主油箱、储油箱、电动给水泵、汽动给水泵周围及汽轮发电机组运转层消防器材应按5.21.7的规定配备。

5.2锅炉安全设施

5. 2.1锅炉丿方主要出入I I醒11位置，应装设“必须戴安全帽”指令标志牌.

5.2.2锅炉运转层及炉本体各层平台醒口位置，应装设标注标高、荷重的标志牌。

5. 2. 3锅炉本体各层防护栏杆上醒目位置，应装设适者数量的“当心坠落”警告标志牌
- 5.2. 4锅炉运转层炉前醒目位置，应装设锅炉设备标志牌,

5. 2.5汽包水位计旁、探火孔、捞渣机炉底水封处等醒11位置，应装设“当心烫伤”警吿标志牌,宜装设“危险区域禁止心时间停留”文字标志牌「

5. 2.6磨煤机、排粉机、煤粉仓等区域，应装设“禁止畑火”禁止标志牌

5.2.7给粉机小室入Ll醒目位置,应装设建筑物标志牌和“禁止烟火”禁止标志牌

5.2.8磨煤机油站、风机油站区域醒11位置，应装设“禁止烟火”禁止标志牌和“防火而点部位”文字标志牌。

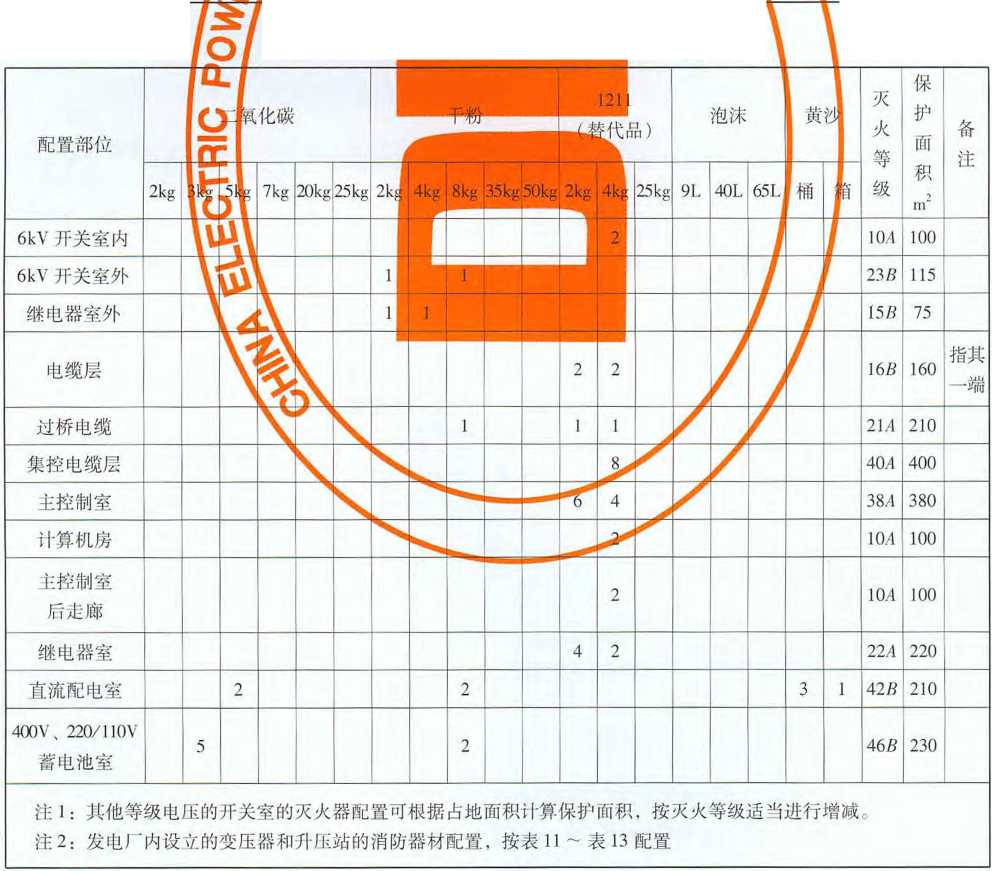

5.2.9磨煤机、给煤机、•次风机、送风机、引风机等设备周围消防器材，应按5.21.7的规定配备 5.3变电站安全设施

5.3.1室外变电站

5.3. 1.1变电站入I I醒11位.置应装设“未经许川' 不得入内”禁止标志牌，“必须戴安全帽”指令标志牌，安全须知文字标志牌和标明电压等级、编号的名称标志牌安全须知应标明变电站电圧等级、编号、名称以及进入变电站注意事项等;内容。

5. 3.1.2变电站通道入11处应装设限制高度的禁止标志牌,并在文字辅助标志中标明“ X XXkV设备区限髙”（见图5）。

图5变电站通道限制高度禁止标志牌示例 5.3.1.3变电站应装设高度不低于1.5m的金封闭固定围栏或围墙，围栏或围墙四周应悬挂“止步高压危险”警告标志牌，相邻标志牌冋隔不应超过30m,

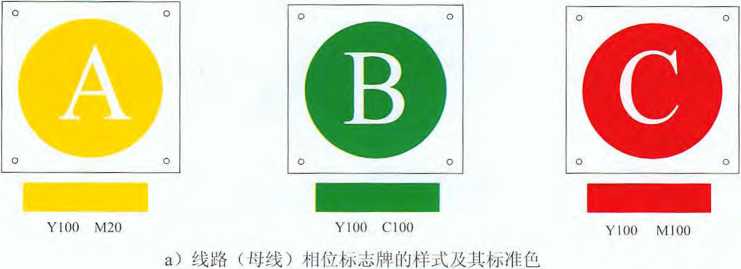

5. 3.1.4变电站母线起始、终端杆塔的每相导线旁，应悬挂相位标志牌（见A. 7.7）_O线路相位标志牌应悬挂在龙门架醒11处；母线相位标志牌应悬挂在炒联分段两端。

5- 3.1.5变电站母线两端，而向主巡回检査路絞应设置标明电压等级、母线编号的名称标志牌（见 A- 6. 3. 6）标志牌以柱式装设在:地而上时，应位「B相龙门架卜部，M水'F中心线距地Im l-5m左右；标志牌以附着式装设在龙门架上时，应固定在B相一侧，

5-3.1.6变电站内硬母线应标识相色,

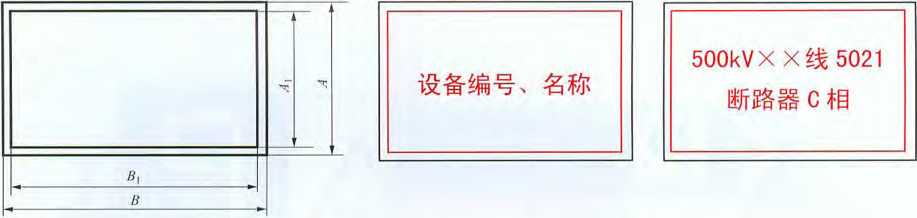

5. 3.1.7断路器操作机构箱门醒冃位置，应装设设备标志牌；分相操作机构箱门醒11位置，应装设分相操作断路溶标志牌，并标明相位（见A.6.3. l）_o

5.3.1.8隔离开关面向操作人员的适当位置，应装设设备标志牌（见A.6. 3. 2） _L对于『动操作型隔离开美，设备标志牌应装设在隔离开美操作机构I：方；对于电动操作型隔离开关，设备标志牌应装设在操作机构箱门醒目位置。

5- 3.1.9电流互感器、电压互感器、避雷器、耦合电容器等设备应装设设备标志牌（见A. 6.3.3）₀对于•:相共支架设备，设备标志牌应装设在支架横梁醒丨丨位置；对于中支架设备.设备标志牌应装设在支架立杆醒目位置,Il标志牌下缘距地面l∙5m左右;对于安装在地面加独立遮栏的设备,标志牌应装设在遮栏屮部醒日位置，11.标志牌下缘距地Ifn 1.5m左右’

5.3.1.10接地开关操作机构周围Ioorn_m醒目位置,面向操作人员应装设设备标志牌（见A. 6.3.5）, 电动操作接地开关设备标志牌，应装设在操作机构箱I' J醒目位置,

5.3.1.11控制箱、端子箱箱门上部醒目位置，应装设设备标志牌（见A. 6.3.4）

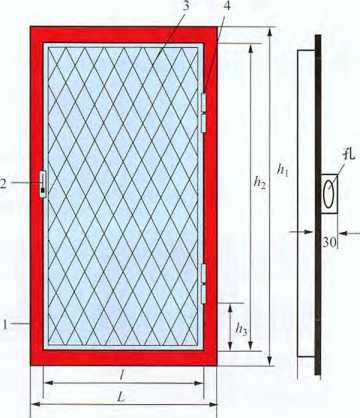

5- 3.1.12变电站内构架应设置爬梯（在安全距离允许情况下）,爬梯应有可靠的接地设施；禁止攀登的构架距地面l∙5m处应装设防护门,防护门应为红色，加锁并悬挂“禁止攀登高压危险”禁止标志牌。

5.3.1.13 GlS周围应装设全封闭固定围栏，并在围栏入丨IIW11位置装设“未经许W 不得入内”、 “禁止攀登髙压危险”禁止标志牌，“止步高压危险”警告标志牌，“必须戴安全帽”指令标志牌和“注意防尘、防潮”文字标志牌。

5.3.2室内变电站

5.3.2.1室内变电站入口醒［|位置，应装设“未经许町不得入内”禁止标志牌，“必须戴安全帽” 指令标志牌及标明电压等级、编号、名称的建筑物标志牌。

5-3.2.2装有S*断路器的室内变电站，应装设强力通风装置，风口应设置在室内底部,并应在变电站人I I醒目位置装设“注意通风”指令标志牌和安全须知文字标志牌。

5.3.2.3变电站内l.5m以上的巡视平台，应设置固定式防护栏杆（网）,

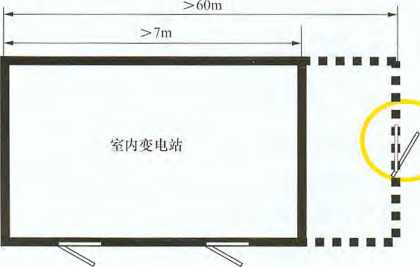

5.3.2.4室内变电站长度大于7m时至少应设有2个出曰；K度大于60m时，应增加I个出口（见图6）。

若长度大P6θm

增加1个出口

图6室内变电站出口设置

5.3.2.5变电站室内应安装事故通风设备，通风机应在室外进行启、停操作C

5.3.2.6室内变电站外墙通风孔、穿墙孔洞、百叶窗均应安装网栅，以防小动物进入

5.3.2.7室内变电站的门应向外开启，并选用室内开门不用钥匙的自动门锁，相邻配电室室内连通门应选用双向自由门，U不应上锁

5.3.2.8 GlS室入口醒目位置，应装设“注意通风”指令标志牌和安全须知文字标志牌一安全须知应标明GlS室电压等级、编号、名称以及进入GIS室的注意事项等内容一
5.3.2.9 GlS室内应装设强力通风装置，风口设置在室内底部，通风装置应在室外进行启、停操作C

5. 3. 2.10 GIS室Λ SF₆设备防爆膜附近醒目位置，应装设“禁止停留”禁止标志牌

5. 3. 2.11 GIS室应配备正压式消防空气呼吸器,并在存放处悬挂“正压式消防空气呼吸器存放处”文字标示牌C

5. 3. 2.12室内变电站消防器材应根据不同电压等级按5.21.7的规定配备

5.3.2.13按照DL 5027—1993中7. 6. 3和7. 6. 4的规定,室内布置的电力电容器,基坑地面宜釆用水泥砂浆抹而并圧光，在其上面铺以IOOmn_l厚的细沙或卵石电力电容器群体总汕梟超过IOOkg时，应有储油设施或挡油栏。

5.3.2.14室内变电站断路器（开关）、隔离开关（刀闸）、电流互感器、电压互感器、避宙器、刖合电容器、电源控制箱、端子箱、接地开关、母线及构架等其他设备的安全设施参照室外変电站执行： 5.4变、配电设备安全设施

5.4.1交、直流配电室及就地配电设备

5. 4.1.1配电室入口醒目位置，应装设标明电压等级、编号、名称的建筑物标志牌（直流配电室还应注明电源性质）和“未经许可不得入内”禁止标志牌C

5. 4.1. 2配电室出入口门应向外开启，并选用室内开门不用钥匙的自动门锁。

5. 4.1.3配电室出入口应加装高度不低于40O_mm的防小动物板，防小动物板在工作需要或特殊情况下应易于取下。

5.4.1.4 K度大于7m的配电室至少应设冇2个出口，其位置应按从室内任一点到达出口的距离不大于30m进行设置（见图7）.

图7配电室出口设置

5. 4.1.5配电室通风孔、穿墙孔洞、白叶窗均应安装网栅，以防小动物进入一

5. 4.1.6相邻配电室室内连通门应选用双向自由门，R不应上锁，

5. 4.1.7配电室建筑的耐火等级不应低于二级，窗子应常闭，外墙上所有的孔洞均应堵塞或加网栅, 走廊内不应有门槛和台阶，金属门窗以及屋内或屋外配电装置的金属结构均应防锈。

5.4. 1.8配电室内交、苴流配电柜（开关柜）屏前0. 8m处，应标有安全警戒线C

5.4.1.9屏柜的备用间隔应用盖板盖住，盖板上应标有禁止阻塞线。

5.4.1.10

5.4.1.11

5.4.1.12

5. 4.1.13

5.4.1.14

5. 4.1.15

5.4.1.16

交直流配电柜（屏）前、后门楣处，应装设设备标志牌（见A.6.9）。

手车式、成套式开关柜柜前、柜后门上，应装设设备标志牌（见A. 6. 5和A.6.9）。

安装于操作柜面板上的就地控制盘，应有标明设备名称、编号的标志牌C

交、直流配电柜（屏）盘面上的仪表、操作按钮、操作手柄，均应有名称标志牌.

配电室硬母线应标明相色，软母线应标明相位:

配电室应安装事故通风设备，通风机应能在配电室外进行启、停操作

敞开式配电检（柜）、控制屏、保护屏应装有防止人员误碰带电设备的防护网、防护栏杆或

防护门，并在其醒目位置装设“当心触电”警'占标志牌： 5.4.1.17交、直流配电室消防器材 5.4.2变压器

5. 4. 2.1室外独立安装的变压器本体距离不宜小士 5.4.2.2室外独立安约钮构围栏四周，应装设“止步高履险”萬吿标志牌，每侧至少应有1 个，相邻标志牌间隔 5.4.2.3室外油容志牌。

勺固定、

度不低于1.

封闭围栏或隔墙，围栏或隔墙与

寸20 m

（器围栏上，应装设“禁止烟』■

禁止标志糊和’、防火重点部位”文字标

（U A. 6.4）戦目变氏器每相，应装设标注

,应装设榊M

S止攀登高Jl

/5027—1993 φ7. 14的规定,室外单H汕

坑和排油设施：⅞⅞HWB⅞O）0%设备油量或

5.4.2.4 室外图名称、编号、利 5. 4. 2. 5 室外 5.4.2.6 按熊气设备，应设:些（

20%设备油Sl ⅛⅜油坑时，坑底应-族有排油管.排汕管卩、峰不应小「IOOm 储油坑内应设， 50mm 〜 5.4. 2.7 方向C 5.4.2.8 5. 4.2.9 上应装设 5.4.2.10 5.4. 2.11

!本体醒目位置，应装设设备标志牌

危险”禁止标表牌量在IOOOkg以

志牌。

80 mm

风冷:

.设冇…一 .一 ••••—•--.........

E器及其他油浸式电

的变

0% 4备油量确定,当按 ,1

口应加装铁栅滤网C

25（Jnlm,卵石粒径应为

的风冷器I-.,

不大J ' 40 mm

的栅格，册格L部価iN∣l石，其厚度不小・

:应悬挂“禁止操作”禁止标志牌

及以上时，宜设置固定」

Ik器和厂I

■旳设备标志牌;/风冷橢上应标明风扇转动 ■■ J f

变压器输

变压器进

“禁止攀登

变压器放油1

变压器容量在

输出侧均/

线构架爬梯距地而l∙5m处，应装设防护门/遮梢T门），防护门（遮栏门）

. 6） □

OMV

为200MW及以上的火力发F

业，其'

装置;/新建、扩建或改建的单机容量建压器应设置固定水喷雾火火装置-

5.4.2.12 按照 DL 5027—1993

防火距离小于表2的规定时，应在变压

油量在250Okg及以上的变压器与油量在60Okg及以上的充油电气设备之冋，防火距离小于5nι时, 应设置防火隔墙-防火隔墙与变压器散热器外缘之间应有不少于Im的散热空间。防火隔墙高度宜髙于变压器油枕顶端0∙3m,宽度大于储油坑两侧各0.6m,并应达到国家一级耐火等级。

.3. 2和7.3.3的规定，池量‘为250Okg及以上的室外变压器之间,

表2油量250Okg及以上室外变压器之间防火距离

电压等级	距离	电压等级	距离
35kV及以下	5	IIOkV	8
63 kV	6	220k∖^,〜50OkV

5.4.2.13室内变压器室入曰应装设建筑物标志牌、“禁止烟火”禁止标志牌、“必须戴安全帽”指令标志牌和“防火重点部位”文字标志脾:

5. 4. 2.14宅内油浸式变压器宜设置事故排烟或消烟设施

5. 4.2.15变压器消防器材应按5. 21. 7的规定配备

5.4.3 蓄电池室

5.4. 3.1蓄电池室入曰应装设建筑物标志牌、“注意通风”警告标志牌、“禁止烟火”禁止标志牌和 “防火重点部位”文字标志牌：

5.4.3.2按照DL 5027-1993中7. 5. 4的规定，蓄电池室应装有迎风装置，通风道应「卩独设置，不应通向畑道或厂房内的总通风系统：距通风管出曰Iom内（含IOn_I）有引爆物质场所时，通风管的出风「I至少应高II¹I该建筑物屋顶2ɪn

5.4.3.3蓄电池室照明、排风机和空调机应使用防爆型，开关、熔断器、插座等应装在:蓄电池室的外 Ifll蓄电池室的照明线应采用耐酸导线，并用暗线敷设

5.4.3.4蓄电池室门应向外开，室内醒目位置应装设“当心腐蚀”警吿标志牌一

5. 4. 3.5蓄电池室内应装设紧急洗眼装置，井在其上方0. 5m处装设“紧急洗眼水”提示标志牌（见 A. 7. 4）

5. 4. 3. 6蓄电池室消防器材应按5.21.7的规定配备

5. 5电缆安全设施

5.5.1 电缆

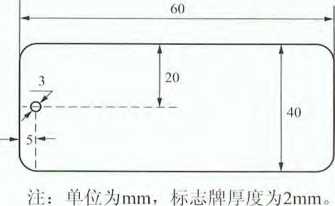

5. 5.1.1电缆两端应悬挂标志牌，标明电缆编号、型号、始点、终点

5. 5.1. 2电缆穿墙进出两端和防火隔墙两侧应至少涂刷Im氏的合格防火涂料或其他阻燃物质，防火涂料应涂刷均匀，涂刷厚度应符合要求，并保证其有效性：

5. 5.1.3按照DL 5027—1993 ψ 7.4. 10的规定，当多个电缆头并排安装时，应在也缆头之间加隔板或填充阻燃材料。

5. 5. 1.4按照DL 5027—1993中7.4. 12的规定，电缆中间接头盒的两侧及其邻近区域，应增加防火包带等阻燃措施。

5. 5.1.5电缆敷设在易积粉生一或易燃的地方时，应采用封闭电缆槽或穿电缆保护管

5. 5. 2电缆夹层

5. 5. 2.1电缆央层入口应装设建筑物标志牌、“禁止烟火”禁止标志牌、“必须戴安全帽”指令标志牌和“防火难点部位”文字标志牌，入口冇效高度低于l∙8m处应标有防止碰头线.电缆夹层门应为耐火防爆材料制作；

5.5.2. 2电缆央层岀入I I应加装高度不低JMOOmm的防小动物板，防小动物板在匚作需要或特殊情况下应易于取下：

5. 5. 2. 3电缆夹层高度低于2. 5m时，照明应有防止触电的措施或采用24V及以下的安全电压 5.5.2.4电缆央层主要电缆桥架电缆仁应敷设感温电缆，主电缆层内应装设畑雾报警装置，报警装置应引入主控室报警显不

5. 5.2.5电缆夹层消防器材应按5.21.7的规定配备

5.5.3电缆隧道（沟）和电缆桥架

5. 5. 3.1电缆隧道入口醒目位置应装设“必须戴安全帽”和“注意通风”指令标志牌、“防火重点部位”文字标志牌及整个电缆隧道平面示意图（见图8）,入口盖板上应标有禁止阻塞线：

5.5. 3.2电缆隧道内应设置指向最近安全出口处的导向箭头，主隧道、各分支拐弯处还应在醒目位肯装设整个电缆隧道平面示意图，并在电缆隧道平面示意图上醒目标注所处位置及各出入口位置C 5.5.3.3电缆隧道内宜装设适当数量的“当心祂头”文字标志牌，有效高度低于l∙8m K低于隧道其他位置处，还应标右防止碰头线

注：•为出入I I；★为当前所处的位时。

图8 ×××电缆隧道平面示意图

5. 5. 3. 4电缆隧道内应装设烟雾报警装賈,报警装置应引入主控室报警显伫

5. 5. 3.5电缆隧道不应冇渗漏水现象，应装右Tl动排水设施,并保持良好的时川状态

5.5. 3.6按照DL 5000-2000屮13.9.3的规定，电缆隧道内照IylIIiJkTL采用24V的电压供电，如采用 220V的电压，应有防触电措施

5. 5. 3. 7主电缆隧道及車要回路电缆沟屮应按照规定设置防火I'丨、防火墙电缆隧道I' J应为耐火防爆材料制作，正常情况下,防火门应是打开的，并通过易烧断的绳子拉住,、，火情发生.时,绳子能快速烧断，防火门通过闭门器能快速关闭

5-5. 3. 8电缆廊道内宜每隔60..₁划分防火隔段,何个防火隔段应使川合格的耐火材料且堵

5. 5. 3. 9靠近汕管道或充汕设备的电缆沟应右防火延燃措施，盖板应密且

5.5.3.10电缆夹层和电缆隧道及穿越墙壁、楼板、柜、盘等.通往控制室、丿F关室、计算机室等处的所有电缆孔洞和盘而之问的缝隙(含电缆穿墙套管Lj电缆之间的缝隙)，应采用合格的不燃或阻燃材料严密封堵,

5. 5.3.11电缆隧道电缆EI:敷设感温电缆，井兄S形布罟

5. 5. 3.12电缆隧道、电缆沟内部要保持「燥、清洁，无积水,禁止堆放杂物，室外电缆沟沟壁边缘和排管的人孔，Tlfj岀地坪约IOOmm,盖板及入H应做好防水措施；电缆沟道的底部低于地下水位, 或电缆沟^I-J I jIk水沟并•彳J相近时，应釆取1效的防渗水措施;电缆隧道与其他匚业水管沟交义时，应采取妥•善的防水措施电缆隧道宜釆用自然通风，但不应作为,通风系统的进风道按照DL 5053—1996 中4. 0. 17.7的规定，隧道应设置带有爬梯的人孔,相邻人孔间距离不应XT 75m,人孔距终端不宜起过5nι,人孔直径不应小于7()Omm

5.5. 3.13厂房内电缆桥架伯：釆用全封闭式桥架
- 5.5. 3.14靠近油管道或充油设备的电缆桥架应*防火延燃措施

5. 5. 3.15电缆桥架电缆I：而应敷设感温电缆,桥架毎层之间应冇防火隔板如需要在12完成电缆防火措施的电缆桥架上新敷设电缆，应及时增加相应的防火措施

5.6转动机械安全设施

5. 6.1机炉辅助设备醒11位置，应装设设备标志牌

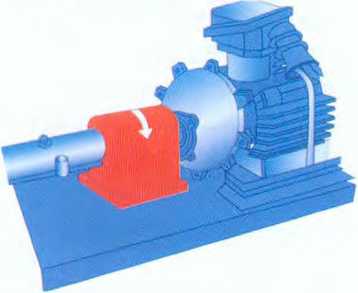

5. 6. 2转动设备联轴器上应加装牢固的红色防护罩，防护罩的大小应将联轴器及联轴器连接的螺栓起罩起来，防护罩上应标注设备转动方向,并应Lj电动机转动方向一致,颜色为门色, 5.6.3落地安装的转动机械周Llzl O. 8m处，应标冇安全警戒线

5. 6.4电动机应装有良好的接地装置，接地点应明显，禁止用电缆食管代替接地装賞C

5.6.5高压电动机接线盒上应装设“髙压危险”警吿标忐牌或 ''高压危险”文字标志牌，

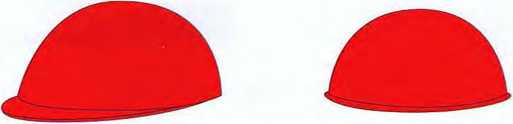

5.6.6转动机械事故停止按钮应加装红色防护罩，并注明按钮名称。

5.7管道、阀门及容器安全设施

5.7.1 管道

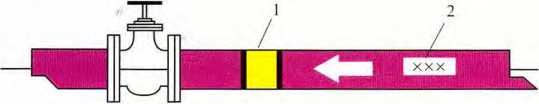

5.7. 1.1按DL/T 5072—2007中表9. 1. 3的规定，火力发电企业的管道面漆颜色应按表3执行.

表3管道面漆颜色

序 ⅛	管道名称一	而漆颜色_____
1	___________主蒸汽、再热蒸汽管道___________	一
2	抽汽、背压蒸汽、供热管道__________	—
3	其他蒸汽管道____________
— 4	凝结水管道（保温）_____________	—
5	凝结水管道（不保温）____________	浅绿色_____
6	给水管道______________	一
7	__________除盐水、化学补充水管道__________	浅绿色_____
8	_____________疏放水、排水管道 :	一
9	_____________热网水管道_____________	一
10	________循环水、工业水、射水、冲灰水管道________	黑色______
11	_____________消防水管道_____________	红色
12	____________________'油管道____________________	黄色______
13	冷风道	浅蓝色
14	__________热风道、除尘器加热风道__________	—
15	烟道	—
16	原煤管道	天蓝色
17	制粉、送粉管道（保温）	一
18	送粉管道（不保温）	浅灰色
19	___________天然气、高炉煤气管道___________	__
20	______________空气管道______________	天蓝色
21	氧气管道_____________	蓝色
22	氮气、二氧化碳管道	_____浅灰色_____
23 '	氢气管道	_________≡≤._________
24	乙块管道	_____________IIfc_____________
25	硫酸亚铁和硫酸铝管道	__
26	盐水管道	白色______
27	氯气管道______________	_____深绿色_____
28	氨气管道 I___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________	_________Mfe_________
29	埋地管道	_________Mfe_________

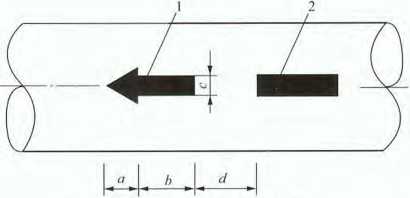

5.7.1.2按照DL∕^rΓ 5072—2007中9. 1.7的规定，为便于识别，管道上应标注介质名称及介质流向箭头（见A. 6. 13） _c管道弯头、穿墙处及管道密集、难以辨认的部位，应涂刷介质名称及介质流向箭头; IOm以I』勺长管道宜每IOm标注-次介质名称及介质流向

5. 7.1.3按照GB 7231—2003中6. 1的规定,管道内物质凡属于GB 13690中所列的危险化学品，其管

道应设置危险标识。表示方法为：在管道上涂15On_ln_l宽的黄色，在黄色两侧各涂25Inn_I宽的黑色色环或色带；表示场所为介质名称标注处附近（见图9）

贲名称

危险化学品管道危隨标识

5. 7.1.4按照（JB 7231—2003Xi 6. 2的J"7消防专用管道心守GN495的规定，并在:管道I:标注 “消防专用”识別符号\

5. 7.1. 5 按照 L）L 5027

不应冇焊缝，管道与食磐

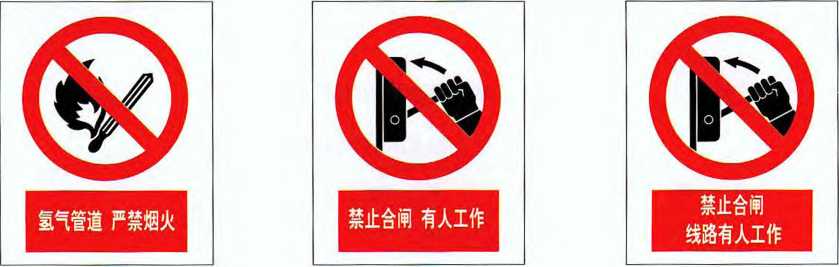

5. 7.1.6供氢管道临止标志牌。

5. 7.1.7対纵横灶

5.7.1.8汕管道

5.7.2 阀门

5. 7. 2.1阀门标底色的颜色标明形标志牌，安装二

5. 7. 2. 2 取样、釆用铁丝绑扎悬扌I 宜呈V形排列。

ki I•管，应采取防縻談破裂措施.

切‘群阀『I标志牌Jd

:附件固定,不宜吋；io根以上时,

或辛用带5顶部矩

图10阀门标志牌固定方式示例

■ 2. 14的规定，弟气管道穿过墙壁璘搂板IlN初设食管，套管内的管段；/：采用石棉或其他非燃材料填塞。

仃殳置高度不低J¹ I05Omn_I的防扌丿面B

并悬扌N気①管道严禁烟火”禁

E标明阀门名称, 时见），阀门标跑连接支架处

el io）仪表管

编号和Jr）IL关闭操作

力WJ ,阀门『轮固定J：T•轮中部

:方向应以区别于

装设在阀门附近的管壁

I- IO根及以卜时,标志

上，应采川螺栓牌宜呈水平或斜向排

5.7. 2.3氢气管道和油区的阀门标志牌装设同其他系统的阀门标志牌。

5.7.3容器

5-7. 3.1容器匕应装设设备标志牌。设备高度超过2m的，标志牌应安装于其下缘距地ff∏^ 1.5m ||.左右居中的位置；设备高度低于2m的，标志牌应安装于设备中部。

5.7. 3.2气瓶的防震圈、防护帽、手轮应齐全良好e

5.7. 3.3氧气瓶和乙煉瓶应存放在不同的仓座中，仓库门曰醒目位置应装设“禁止烟火”禁止标志牌；空瓶和满瓶应分开放丼，并在醒11位置装设“空瓶区”和“满瓶区”文字标志牌

5.7.3.4有CO?储液槽的Co2灭火系统间入口,应装设“注意通风”指令标志牌

5.8柴油发电机安全设施

5. 8.1柴汕发电机房门曰应装设建筑物标志牌、“禁止烟火”禁止标志牌和“防火重点部位”文字标志牌。

5. 8. 2柴油发电机房应装设固定的通风排气设施，柴油发电机周围0. 8m处应标有安全警戒絞

5.8.3按照GB 50229—2006中6. 5. 2的3的规足，柴油发电机曲轴箱/采用负圧排气时，连接通风管的导管应设置铜総网阻火器

5. 8. 4按照DL 5027—1993中6. 5. 21的规定,柴汕发电机排气管室内部分应用隔热材料牢固包扎一

5. 8. 5二冲程柴油发电机扫气箱内应装设固定的二氧化碳或蒸汽灭火设备

5. 8. 6柴油发电机房内消防財材应按5.21.7的规定配备。

5.9循环水系统安全设施

5.9.1循环水泉房入II,应装设建筑物标志牌和“必须戴安全帽”指令标志牌-

5. 9.2拦汚栅、循环水泉房前池等容易造成人员落水或坠落的区域周诉I,应装设固定式防护栏杆，）［■ 在栏杆上悬挂“当心落水”或,'当心坠落”警告标志牌;循环水泵房前池的防护栏杆ι∙.,还应悬挂 “禁止游泳”禁止标志牌

5. 9.3丿|：式循环水迎水管取水口处（如在江、海中），应在水中设立立标和灯桩等助航标志，航标标志应符合GB 4696的相关规定。

5.9.4循环水系统内转动设备联轴器、链条等转动部分，应装设防护罩，并在防护軍上标注设备转动方向。

5.10输煤系统安全设施

5.10.1输煤控制室、皮带间、转运站、煤仓间入口醒目位置，应装设建筑物标志牌、“禁止烟火”禁止标志牌、“防火重点部位”文字标志牌及“必须戴安全帽”和“必须戴防尘11罩.”指令标志牌 5.10.2燃料输煤机械主要设备及一般辅助设备中部醒目位置，应装设设备标志牌

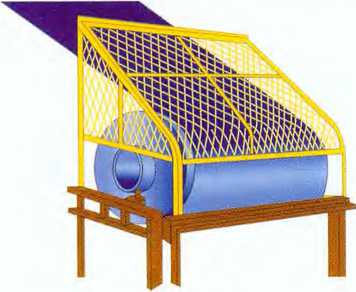

5.10.3输煤皮带两侧人行道应安装防护遮栏,并在遮栏上装设-定数3的“禁止跨越”禁止标志牌输煤皮带尾部滚筒应装设防护网（见ʌ. 9. 5）较氏的输煤皮带应设装通行桥（跨越桥）及共•防护遮栏，井在遮栏上装设“从此跨越”指令标志牌

5.10.4沿输煤皮带的各SXMT-作地点,应设有皮带启动的预警告电铃输煤皮带两侧人行帯均应装设事故停机的“拉线开关”一

5.10.5输煤皮带的廊道及各种有关设备间入II,应装设“未经许町不得入内”禁止标志牌-输煤廊道两侧或中间位忙,应冇良好的照明

5.10.6输煤皮带及各种有关设备旁边的人行通道应保持畅通，拉紧皮带的甫锤周围应装设遮栏一

5.10.7输煤系统各吊装孔应加装固定式防护栏杆，井在栏杆I:装设“当心坠落”警吿标志牌；吊装 I I加有盖板的,盖板上应标冇禁止阻塞线输煤系统落地驱动装置周围（）∙8m处，应标冇安全警戒线匸 5.10.8输煤系统转动设备联轴器、液力耦合器等转动部分应装设防护罩,并在防护罩上标注设备转动方向.输煤系统各转运站应有除尘设施-

5.10.9原煤斗进煤I ItI而应装设算子一

5.10.10堆取料机、抓煤机抓斗区域醒目位置,应装设“工作现场禁止通行”禁止标志牌

5.10.11调车区域周围应装设固定防护围栏,围栏每个入口及围栏四周应装设“未经许m 不得入内”禁止标志牌，标志牌间隔不应超过15m-

5.10.12卸煤机械主要设备及一般辅助设备醒口位宜应装设设备标志牌：卸煤机械行走、驱动部分的醒目位置应装设“汽心机械伤人”警告标志牌

5.10.13卸煤机械转动设备的联轴器应装设防护罩•.并在防护罩标注设备转动方向按照CB 4053.1的规定，卸煤机械竖宜梯高度超过3m,应装设护笼：

5.10.14翻车机周围应装设固定防护围栏，围栏入口门应上锁，并装设“未经许可不得入内”禁止标志牌。

5.10.15各种运煤、卸煤机械操作室的门窗应保持完好，窗户应加装防护栏杆，门应加装闭锁：

5.10.16轮斗机应有保持完好的梯子及围栏

5.10.17卸煤沟、储煤场等处应设有音响信号，使卸煤工人及时知道机车的到来

5.10.18门式或悬臂式堆取料机、桥式及龙门抓煤机等卸煤机械应装设防风用锚足器、火轨器或防爬器。

5.10. 19卸煤沟或卸煤孔上应盖有坚固的算子,算子的网眼一般不应大于20On_ln_l ×200mn.

5.10. 20输煤和卸煤系统区域内消防器材，应按5.21.7的规定配备

5.11热控系统安全设施

5.11.1就地盘（柜）

5.11.1.1落地式就地盘（机）前及两侧O. 8m处，应标冇安全警戒线

5.11.1.2就地盘（柜）门应带锁,正常情况下门应锁紧;盘（柜）内照明设施应IE常

5.11.1.3盘（柜）门楣处或门楣正上方应装设设备标志牌:后开门盘（柜）前后均应装设设备标志牌。

5.11.1.4盘（柜）上的仪表、操作开关、按钮、转换开美应在其F下方Iomm〜20mm处，装设设备标志牌一

5.11.1.5柜内仪表应有设备标志牌,装设于固定仪表的支架上：

5.11.1. 6盘（柜）接地线的接地处应有接地标志：

5.11.1.7进出就地盘（柜）的控制电缆应冇标明电缆编号,型号、起点和终点的标志牌,悬挂『电缆两端部。

5.11.1.8保护柜外仪表的阀门应冇标明编号，名称及阀门开、关方向的标志牌两个及以I•.标志牌排列应整齐

5.11.1.9落地式热控就地式制箱前及两侧O. 8m处,应标有安全警戒线

5.11.1.10控制箱、端戸箱正面板醒口位置应装设设备标志牌控制箱I:的操作开关、按钮.、转换丿F 关应装设名称标志牌

5.11.1.11进出控制箱的控制电缆应有标明电缆编号、型号、起点和终点的标忐牌，悬挂于电缆两端部C

5.11.2热控就地开关、变送器、执行器

5.11.2.1热控就地开关、变送器应冇设备标志牌，装设F开美、变送器或执行器本体（或固定支架）的醒目位置。

5.11.2.2不与所控制的阀门、挡板等机械设备直接连接的热控就地执行器,应有设备标志牌,装设于就地执行器本体（或固定殳架）的醒目位置:

5.11.2.3热控就地开关、变送器、执行器的控制及信号电缆，应冇标明电缆编矽、型号、起点和终点的标志牌，悬挂于电缆两端部一

5.11.3电子设备间

5.11.3.1电子设备间入I I醒目位置应装设建筑物标志牌、“禁止使用无线通信”和“未经许可不得入内”禁止标志牌以及巡视、检修、试验等丄作的安全须知文字标志牌，还应装设“禁止烟火”禁止标方牌和“防火重点部位”文字标志牌（电子设备冋在控制室内部时可不设）-

5.11.3.2新建及扩建单机容景为200MK及以上机組的电子设备间应配賞动灭火系统，并在其门的外侧上方装设声光报警装泞-

5.11.3.3电子-设备间门应匕锁，从外面锁定时，从内部不使用钥匙应能开启C

5.11.3.4当屯子设备冋与控制室分开时，入I丨应加装高度不低于40Om_m的防小动物板，防小动物板在工作需要或特殊情况下应能易于取下。

5.11.3.5电子设备间应不少于2个安全出口，门应为外开门（电子设备间与控制室一起时，电子设备间的门也可为双向自由门）「电子设备间内的套间门、联络门醒目位置，应设置名称标志牌C

5.11.3.6电子设备间内应配有温度计、湿度计；应安装事故照明，当正常照明失去电源后,事故照明应能自动投入；应设置…定数量的感烟探头，并接入火灾自动报警控制系统。

5.11.3.7电子设备间控制柜、端子柜、保护柜应设有设备标志牌，装设于柜门门楣处或门楣上方C 对于前后开门的控制柜，其前后应装设相同的设彳

应与接地体连接C

5.11.3.8控制柜应可靠接地，箱门和 _______________

5.11.3.9进出控制柜、端子柜、保卽柜的电缆应垣迦电缆编号7号、起点和终点的标志牌，悬挂于电缆两端部。

IUl位置，应装设建筑物标志牌財■

W和水分析室应装设紧急洗眼装置,

5.11.3.10电子设备间空诡位装易熔环或其他感温装貲

同腰管道应装有防火闸门，防火闸N既要有①动装置，乂要在关键部

5.11.3.11电子设备间消

∙,应按5.21.7的规定配备。

5.12化学水处理系纟

5.12.1化学水处理挙制盘•（柜）前、落

必须戴安全曜”指龄标志牌C室内控

J设备周围0∙ 8m处，应标有安全觸戍我

5.12.2 化学水处』

KM I： JJ O. 5m边装设“紧急洗眼水”

提示标志牌。

卩和用的溶液等

“当心腐蚀”部⅛标软牌。加药间内

5.12.3化学水处穴死陣室宜设置急救繼，侨仃为棉、怠救时，

5.12.4化学联氨；

入「I醒目位置，应礬

需加药设备醒目位

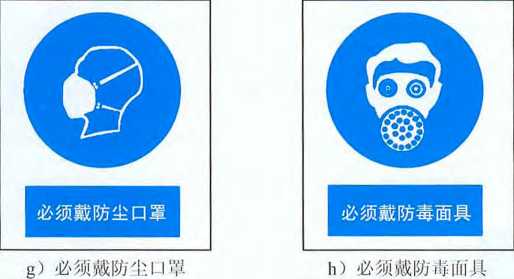

胞装设“必须戴防療面具”指令标志牌

醒冃位置,应装设“必须戴防护手套"指令标志牌

5.12.5 汽、水取* __________________-______

5.12.6化学设备潘叫工业废水池周围应装设固定式防护档杆，并在栏杆H装设『'当心落水”警告标志牌。

寸中和用的溶*

:道、检柜的安全设施配置參见滓标推的相关规定

5.12.7酸碱类匚作勧庖於垃备有自来水■ 巾、药棉以及急救

5.12.8化学设备、⅛

5.13化学药品储存安

5.13.1化学药品储存|、职（

入口、化学酸碱储存槽（箱）或罐盼醒目侥置，应装设“当心腐

蚀”警告标志牌：

5.13.2酸碱罐周围围堰的醒装金属防护罩。

位置,、应装设“当心腐蚀”警心忠牌。城碱罐的玻璃液位管，应加

5.13.3存放和装卸联氨、氯等有毒

的场所及装有联氨、氯岁有毒物品的管道、容器上，应装设

“当心中毒”警告标志牌C

5.13.4化验室或化学药品储藏间，装有药品的瓶子上均应贴有明显的标签，并分类存放，

5.13.5制気站化学药品储存间、配药间、化验冋入口醒目位置，应装设“当心腐蚀”提小标志牌。

5.13.6制氢站化验间和配药间的操作台上方，应装设“必须戴防护眼镜”和“必须戴防护手套”提示标志牌。室内应配备急救药箱、中和溶液；应装设紧急洗眼装置，并在其上方0.5 m处，装设“紧急洗眼水”提示标志牌。

5.13.7化学药品储存间（仓库）消防器材，应按5.21.7的规定配备。

5.14制氢系统安全设施

5. 14.1制氢站

5.14.1.1制氢站出入口应装设建筑物标志牌，入口醒目位置应装设“未经许可不得入内”、“禁止烟火”、“禁止带火种”、“禁止使用无线通信”、“禁止穿带钉鞋”、“禁止穿化纤服装”禁止标志牌,

“防火重点部位”文字标志牌，制氢站出入制度和带有“火种箱”标示的火种箱。

5.14.1.2制氢站入口门锁应使用碰撞时不产生火花的锁；入口处应装设静电释放器，并在其上悬挂 “静电释放器”名称标志牌。

5.14.1.3制氢站储氢罐周围IOrn处，应设有非燃烧材料的实体围墙（如条件不允许时，距离可以适当减少，但需经本单位消防部门同意，并报当地公安消防部门批准），围墙高度不应小于2m。围墙距厂内主要道路路边不应小于IOm,距次要道路路边不应小于5m,距厂内铁路中心线不应小于 20m°

5.14.1.4制氢站围墙外侧，应醒目标注“氢站重地30m内严禁烟火”字样。

5.14.1.5按照DL 5027-1993中7. 2. 28的规定，制氢站应有可靠的防雷设施。避雷针与制氢室自然通风口的水平距离不应小于l∙5m,与强迫通风I丨的距离不应小于3m,与放空管口的距离不应小于5m ；避雷针的保护范围应高出管I I InI以上］

5.14.1.6制氢站应配备操作、维护常用的铜制或被铜合金工具。値班室应配备移动式测氢装置“ 5.14.1.7制氢站内孔洞、沟上部应设置盖板，盖板应采用不产生静电火花的材料制作。

5.14.1.8制氢站消防器材应按5.21.7的规定配备：灭火器材应存放在用不产生静电火花材料制作的箱子里，箱子内部应釆取防止灭火器彼此碰撞的措施：

5.14.2制氢室

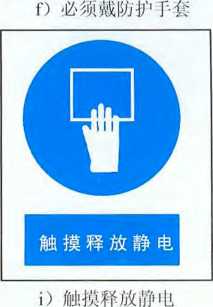

5.14. 2.1制氢室入口醒目位置应装设“注意通风”警告标志牌和静电释放铜板，铜板旁宜装设“触摸释放静电”指令标志牌

5.14. 2.2制氢室应采用防爆型照明灯具、开关、电源箱等电气装置门窗应采用撞击时不产牛.火花的材料制作,且门窗均应向外开启O

5.14. 2.3制氢室顶部或外墙的上部应设气窗或排气孔（通风II）,排气孔应而向安全地带，井保持畅通。按照DL 5027—1993中7. 2. 25的规定，自然通风时，排气孔应设在最高部位，排气孔直径不应小于20Omm_O屋顶如有梁隔成2个以上的间隔，或井字结构、肋板结构，则每个间隔内应设排气孔。

5.14.2.4制氢电解间和储氢间顶部，应装设固定式测氢装置。

5.14.2.5制氢电解槽和制氢设备控制盘（柜）周围O. 8m处，应标有安全警戒线C

5.14. 2. 6按照DL 5027—1993 φ 7. 2. 27的规定，若氢气化验室与制氢室在同一建筑内,应用防火墙隔开，氧气化驼室的门应直通厂房外。

5.14.3供氢站

供氢站的安全设施配置参见5. 14. 1的相关规定一

5.15燃油区安全设施

5.15.1 油区

5.15.1.1油区出入口应装设建筑物标志牌；入口醒目位置应装设“未经许可不得入内”、“禁止烟火”、“禁止带火种”、“禁止使用无线通信”、“禁止穿带钉鞋”、“禁止穿化纤服装”禁止标志牌，“防火重点部位”文字标志牌，汕区出入制度和带有“火种箱”标示的火种箱:

5.15.1.2油区大门处应装设静电释放器,并在其上悬挂“静电释放器”名称标志牌。

5.15.1.3厂内划定汕区的周围应设置高度不低于2.5m的非燃烧材料的实体围墙，围墙外应醒目标注 “油库重地30m内严禁烟火”字样，根据实际情况也可标注“严禁烟火”字样。

5.15.1.4油区内照明灯具、开关等一切电气设施应为防爆型c

5.15.1.5汕区应有避雷装置，避雷装置应可靠接地。

5.15.1.6油区内孔洞、沟上部应设置盖板，盖板应采用不产生静电火花的材料制作。

5.15.1.7按照DL 5027—1993中6. 2. 6的规定，油区周围应设有环形消防通道，通道尽头应设有回车场C

5.15.1.8汕区内消防器材应按5. 21. 7的规定配备灭火器材应存放在用不产生.静电火花材料制作的箱子里，箱了内部应采取防止灭火器彼此碰撞的措施

5.15. 2油泵房

5.15.2.1

5.15.2.2

5.15.2.3

油泵房设备控制盘（柜）周围O. 8m处，应标有安全警戒线.

油深房应安装燃汕气体分析仪,其报警装置应设在值班室

按照DL 5027—1993中6. 2. 24的规定，油泵房门窗应向外开，室内应有通风、排气设施

油乘房5操作室的监视窗应设双层玻璃ɔ

5.15.2.4油泵房的消防器材应按照5.21.7的规定配备灭火器材应放在用不产生静电火花材料制作

熾材”放在油泵房控制室外

碰撞的措施'{

的箱子地，箱子内部应采取防止灭火額

5.15. 3 油罐区

5.15. 3.1地L或平•地下油獺馅!围应M符合要求的防火4防火堤采用非燃材料建造,并设有2个为火堤的实际高度应比计算

丿甘壬质建造的防火堤顶宽不应/¥.（）. 5

Ill ,

:下水道应设闸门控制-

岀入匚I,堤高宜为1 高度仰J出O- 2m,-.防 5%,并应有下水道或 5.15.3.2 按照 DL 门，防止油从下水雀 5.15.3.3 5.15.3.4 装置。

5.15. 4 卸油区

5.15.4.1 汽车
5.15.4.2 按照内铁路轨道应相

5. 15. 5污油池

5.15.5.1 污油丫

止标志牌和“防火皿点

5.15.5.2

5.15.5.3

5.15.5.4 ,八5 j —

料制作的箱子里，箱了内鞄5应采取防止灭火器彼此碰撞的措施 5.16灰水系统安全设施 5.16.1电除尘器

5.16.1.1

5.16.1.2

5.16.1.3 志牌。

5.16.1.4

5.16.1.5

5.16.1.6 转动方向 5.16.1.7

5.16.1. 8

Zfe,从油罐基础向堤内侧基脚线应布•定仪排水坡度,一般为1%〜

1993 φ6. 2.21 的规定,

,扩大火灾事故C

油罐扌翊蟬貫和电气设备接地线应分别装设

按照 7—1993中6. 2. 19你

北水系统统并装XJ-IMfJ着火时关闭闸

油健应装设固定（W令2；IJVK装置和泡沫灭火

淘油平台醒目位禁止标志牌 127—1993中6. 2∣I2的规足.卸汕IK内铁道应用双道绝綺

_________ 与外昨铁道隔绝汕区

衫t属导体跨接牢鼬義耳，接地电阻不应卜于j

立网，应装设设

汚洲I池風？

污汕池区域

污油池区域

馨目位置，应闇设“术翟部不得4内”、“禁止烟六”、f禁止穿带钉鞋”禁位”文字标#牌，应设置带"“火4箱”标示的： W制盘（柜）’周围O∙8m处，滿电全警戒线：

种箱

材，应按照5.21.7的规定配备。灭必器材应畋在用不产生静电火花材

电除尘器及其辅助设备的蘑

电除尘器本休各层防护栏杆的醒目位置，应装没适当数量的“当心坠落”警告标志牌:

电除尘器所有检修人孔门和高斥隔离柜门，应装设“高压危险运行中严禁打开”文字标

电除生高压供电区应装设“当心触电”警告标志牌。

整流变圧器、高压隔离柜周围0. 8m处，应标有安全警戒线；：

电除尘器系统内转动设备联轴器、链条等转动部分应装设防护罩，并在防护罩上标注设备

电除尘器系统内消防器材应按5.21.7的规定配备】电除生配也室安全设施配置参见5. 4. 1的相关规定,

5.16.2脱水仓

5.16. 2.1脱水仓及其辅助设备的醒口位置，应装设设备标志牌

5-16.2.2脱水仓本体各层防护栏杆醒目位置，应装设适当数量的“当心坠落”警告标志牌。备吊装孔应加装固定式防护栏杆；吊装口加*盖板的，盖板上应标有禁止阻塞线。

5； 16. 2. 3脱水仓控制室的门窗应保持良好，窗户应加装防护栏杆.

5.16.3 冷渣斗

冷渣斗及其辅助设备的醒H位置，

5.16.4捞渣机

捞渣机的醒冃位置，应装设设纟设“当心机械伤人”警告标志 5.16. 5干灰仓

「•灰仓的醒目位置,

标志牌和“当心烫伤7

5.16.6浓缩机

浓缩机及其轴

适当数量的“当传动机头醒H位

5.16.7 灰浆，

应装设设备标志牌:

灰浆池的

r.⅛Γ志牌

备的醒「I位置:，应装设设备标志

!Z装设“当心机械伤人”警告标志

《警吿标志牌；传动链条、刮板附近，应装

就置，顶装设“必须戴防尘口罩”指令

IPV-I浓缩机各*台隙护栏杆醒目位置，应装设

■ I位賞,应潺设“V心落水”警吿标志牌;

P（D位置，应装,名牌;ħ-t f∣防护也朴醒Ii位置M装谊适当数量•的“当心落水”警告标屛fit

脱柘

国i助设备的曜目位置，应装设设备刷

灰⅛C⅛t当位置，应设置观测旧然沉降，迎

志牌

贝坝区道路入I厝场）安仝须知文

岫应装设y射线检测仪，其报警装置Tl设置:

5.16. 8灰圳

5.16.8.1 Jll
5.16.8.2 J∙f∕

5.16. 8. 3 >,、

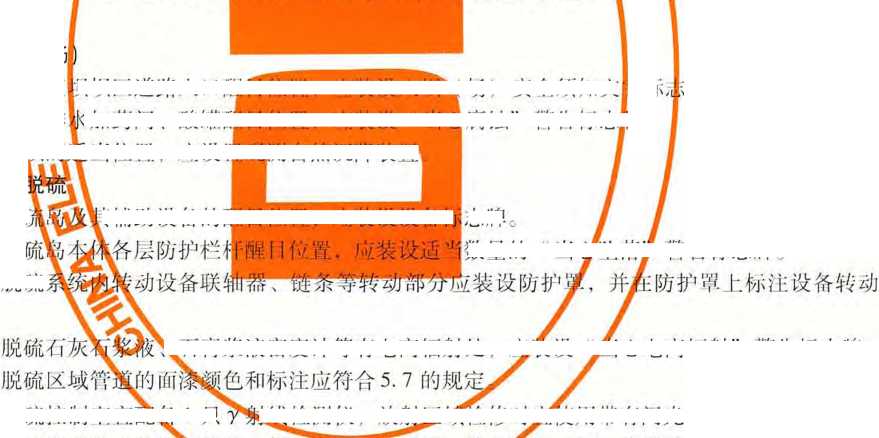

5.16. 9 烟气.

5.16. 9.1

5.16. 9.2

5.16. 9.3

方向。

5.16. 9.4

5.16. 9. 5

5.16.9.6

5.16.9.7 ...

警告标志牌和“未经许可不得入

在运行控制'室或浆液密度计房间外，声光报警装置也可设置在浆液密度计房冋内

5.16. 9.8脱硫系统内沟道栅格盖板，应采用防腐蚀材料制作:

5.16. 9.9相关检修班组至少应配备2套防射线工作服

5.16.9.10脱硫系统内消防器材，应按5.21.7的规定配备，

⅛ :牌:

〔加药间、酸罐醴0位置.应装I殳"啊腐蚀”警告标志种

数量的“、勺I/坠落，警告标志牌

、石膏浆液密度计等有电离辐射处，丿芯殷设,Ni心电离福射”警告标志牌

脱硫控制室宜配备1只

______________________ . 蛾检测仪，放射S检修时血用帯臼闪光警示的遮栏。

浆液密度计应装设在継防止射线扩筋砌间内，并S入11醒11位置装设“当心电离辐射”

顷标志牌;

5.17控制室（网控室、集控室、主控室）、继电保护室、计算机室、通信室安全设施

5.17.1控制室、继电保护室、计算机室、通信室所有门的外侧，应装设建筑物标志牌。

5.17.2无人值守的控制室、继电保护室、计算机室、通信室入口，应加装高度不低于40OmnI的防小动物板，防小动物板在I：作需要或特殊情况下应易于取下二

5.17.3控制室、继电保护室、计算机室、通信室入门醒冃位置，应装设“禁止烟火”、“木经许可

不得入内”禁止标志牌和“防火亜点部位”文字标志牌。

5-17.4有微机保护、高频保护的室内入口，应装设“禁止使用无线通信”禁止标志牌。

5.17.5新建及扩建单机容量为200MW及以上的火力发电企业的集控室（包括电缆层）、计算机室、通信室应设置火灾检测设施和灭火装置；主厂房外单独设置的主控室、网控室、通信室宜设置火灾检测装置。控制室门外侧上方，应装设声光报警装置。

5.17.6室内控制盘（台）、配电盘（柜）两侧及前面0. 8m处，宜标有安全警戒线“

5. 17.7控制室、讣算机室应至少有2个安全出曰。

5. 17.8控制室、继电保护室、计算机室、通信室安全出口上方位置，应装设“紧急出口”提示标志牌。

5.17.9控制室室内应安装事故照明灯，当正常照明失去电源后，事故照明应能自动投入；还应设置一定数量的感烟探头，并接入火灾报警控制系统。

5.17.10控制室、继电保护室、计算机室、通信室室内所有盘（柜）以及仪器仪表、控制开关、按钮、指示灯，应装设设备标志牌。

5.17.11采用集中制冷空调系统的控制室、通信室、计算机房其通风管道应装有防火闸门，防火闸门既要有手-动装置，又要在关键部位装易熔环或其他感温装置。当温度超过正常I：作最髙温度25。C时, 防火闸门应自动关闭。

5.17.12控制室、继电保护室、计算机室、通信室消防器材，应按5.21.7的规定配备’

5.18起重设备安全设施

5.18.1按照CB 15052—1994中3. 2. 3和4.】的规定,起重机械下列危险部位的适当位置应标注黄黑相冋的标志：

a）吊钩滑轮组侧板；

b）取物装置和起重横梁；

C）臂架型起重机冋转尾部和平衡重；

CI）动臂式臂架型起重机的臂架头部；

e）起重机外伸支持腿和排障器；

O 与地面距离小于2nι的司机室和检修吊笼的底边（流动式起重机和铁路起重机除外），标志宽度不小于12Omm ；

g）与地面距离小于2m的台车均衡梁和下横梁两侧；

h）桥式起重机的端梁外侧（冇人行通道时）和两端面；

i）桥式起重机移动式司机室的走台与梯子接口处的防护栏杆。

黄黑相间标志的条纹宽度比例为1：1,条纹宽度为50mm〜IoOmm,每种颜色应不少于2道，斜度宜与水平成45。，倾斜方向宜以设备部位中心线为轴呈对称形（见图11）。

图11起重机械吊钩部位的黄黑相间标志

5. 18. 2按GB 15052-1994中表1和表2的规定，起重机械部分安全装置和电气设备应按表4标注安全标志。

表4起重机械安全装置和电气设备标注方法及部位

_____装置或设备名称	________标,志类别________		标注部位
_______夹轨器_______	黄黑相间标志		在适当位置
_____大车滑线防护板_____	黄黑相间标志		底边宽度不小于IOO_mm
缓冲器(橡胶缓冲器除外)			端部________
_____扫轨板 /			整体________
轨道端部止挡			止挡整体
紧急开关			\ \ 按钮、把柄
过卷扬限制舉匕会甚			\ \ 重锤
大小车滑	红色灯光标志	—	\ 滑迎端、通道上方
大车裸旅I/	红色标志 _		\ ，导电面
电缆*也J	红色标志 _		\电奏筒的护圈

5.18.3 按照 Gl ，，起重臂下严禁项志。文字标志的 5.18. 4移动式

5.18.5 按照 G 齿轮、联轴器、

12—1994中3.2.5和4. 4的规定.流动

»i勺文字标志，叫转尾部画侧成•盘算値柬标注“作业半彳］ E使用黑体，字体曹色使用黄色C L的司机室上，耳应装何晋响或色灯等信j号装置。 j

k—1985中4. 2. 24的规定,起重机匕外露的、有伤人响

、链轮、链条、彳伊带、皮带轮奪］T应装设防护罩J

申及所有电气设卻曾，电#金属外皮和功器歩压侧，均应有可靠的接地。在轨道-tW¾起重机，一般通过车轮和轨道接地,必要时应另矿专噸地滑线或采取其他 S，通过金用结构接地.一桥式起重«轨道每20m*接J矿-次。

W的操作器，控制电缆线应装设抗拉线C Γ / 令仙设绝缘垫。室外起重机电气设备，应導任防兩慮。

式起重机基本豊两侧K在适当位置标注内注意安全”的文字标

5.18.6起重机4

的有效措施。电动

5.18.7

5.18.8

5.18.9

5.18.10

的氾动零部件，如开式

在地面操作

起重机司机祁按照 GB 6O67Λ

按照GB 15052^94中和4. 5的规定，高土廻

841 T⅝⅜B勺红角保祁甫

1的规定，起重机械罗踵限制器后，应根据其性能和精度情盥升动力源，并发岀禁止性报警信号。

起重机械醒目位置应标明额定起重量，操作箱或其他醒目位置应贴有安全检验合格证。

按照GB 6067-1985中4. 2. 22的规定，桥式起重机下列位置应设置导电滑线防护板：司机室位于大车滑线端时，通向起重机的梯子和走台与滑线间应设置防护板；大车滑线端的端梁下，应设置防护板，以防止吊具或纲丝绳与滑线的意外接触；桥式起重机作多层布置时，下层起重机的滑线应沿全长设置防护板。

桥式起重机、电动葫芦每个运动方向应装有限位器、制动装置，轨道上装有止挡器。桥式起

♦ .3的规定，起重机械吊钩宜设笋防止尹意外脱钩的保险装置。

室外起电机械顶端应装设红色障

碍灯，灯光标志颜色应符合G’

5.18. 11 按照 GB 6067—1985 中基

况进行调整或标定，当起重量超过额定起''宫星

5.18.12

5.18.13

5.18. 14

重机司机室门还应装有门锁闭锁开关；轨道的终端，应设置缓冲器；同一轨道的两台行车之间，应装有防止碰撞的连锁开关和缓冲装置。

5.18.15桥式起重机的司机室、电动葫芦的操作电源箱应上锁,箱门I二或附近醒目位置应贴有安全操作规定。

5.18.16载货升降吊笼轨道上应装设止挡器，层间入口门应有电气和机械闭锁装置；层间入口醒冃位置，应装设“禁止乘人”禁止标志牌和“当心坠落”、“当心落物”警告标志牌；吊笼的四周应装设额定负载标志牌。

5.18.17电梯零米、运转层入口及电梯内部，应装设电梯安全使用注意事项文字标志牌』电梯内应有通风装置、超限报警装置、照明装置、救援电话及号码、紧急呼救按钮,并应贴有专业部门检验合格的安全检验合格证O

5.18.18炉本体各层电梯门口，应装设“当心坠落”警告标志牌。

5.18.19起重机上消防器材,应按5.21.7的规定配备。

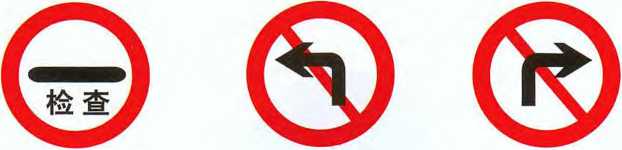

5.19厂内道路交通安全设施

5.19.1厂内主干道宜设置限速为30km∕h的限速标志牌；其他道路宜设置限速为20kn√h的限速标志牌；道路道口、交叉口、人行稠密地段，宜设置限速为15km∕h的限速标志牌；进入生产厂房门I」和生产现场的道路入口，宜设置限速为5km∕h的限速标志牌。

5.19.2影响驾驶人员观察视线的转弯地段，宜设置反光镜：

5.19. 3厂内应根据道路情况设置一定数量的交通指示标志，指引车辆的行驶、

5.19.4禁止车辆驶入的路段，应设置“禁止驶入”禁令标志牌

5.19.5铁道与汽车道或人行道的交叉地点，应设置“当心火车”警告标志牌。

5.19.6管道、涵洞、架空线路等限制高度的地方，应设置限制高度的禁令标志牌。

5.19.7桥梁、地下管沟、电缆沟、涵洞等限制质量的地方，宜设置限制质量的禁令标志牌。

5.19.8厂内机动车辆应有安全检验合格证和厂内机动车牌照；车灯、转向灯、喇叭、刹车等装置应齐全、良好。

5.19.9交通拥挤地点、广场或施工区域进行挖掘沟道、井坑、基坑工作时，应在其周围设置防护遮栏及警告标志，夜间设红灯示警。

5.19.10有关道路交通标志的其他规定，应按GB 5768和GB 4387执行。

5.20工器具安全设施

5.20.1安全工器具

5.20.1.1新购置的安全工器具应有设备铭牌，并附带有产品许”证、出厂试验合格证、产品鉴定合格证和使用说明书；属于特种劳动防护用品的，还应有特种劳动防护用品安全标志、

5.20.1.2安全工器具应在适当位置贴有“试验合格证”标签，标明名称、编号、试验人、试验日期及下次试验日期（见A. 6. 17） _o

5.20.1.3安全帽的帽壳上应有以下永久性标志：标准编号CB 2811 ；制造厂名；生产Fl期（年、月）；产品名称（巾生产厂命名）；产品的特殊技术性能（如果有）o

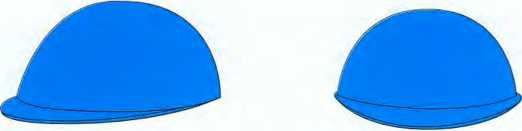

5.20.1.4安全帽应按规定颜色使用，管理人员宜用红色，检修人员宜用蓝色，运行人员宜用黄色，参观人员宜用白色（见A. 9. 1） ɔ

5.20.1.5安全带金属配件上应冇制造厂的代号，带体上应缝有永久性的商标、合格证，适当位置应贴有“试验合格证”标签。

5.20.1.6橡胶制成的绝缘工器具，适当位置应贴冇“试验合格证”标签C

5.20.1.7接地线应悬挂接地线标志牌，存放位置应悬挂或贴有接地线存放地点标志牌（见A. 6. 17 ）。

5. 20. 2电动工器具

5. 20. 2.1新购置的电动工器具，应有设备铭牌，并附带有产品许可证、出厂试验合格证、产品鉴定合格证和使用说明

5. 20. 2. 2电动工器具配置的安全防护、保护装置应保持良好，井应配备随机安全操作规定。

5.20.2.3各类电动工器具应进行定期试验，试验合格后,在适当位置贴I: “试验合格证”标签，标明名称、编号、试验人、试验I丨期及下次试验丨丨期，同时要采取防止“试验合格证”脱落的措施。

5. 20. 2. 4电焊机外壳应有明显的接地标志，裸露的导电部位和转动部分应装设防护罩。

5. 20. 3起重工器具

5. 20. 3.1钢丝绳应定期上油，并悬挂“试验合格证”标签。

5. 20. 3. 2手拉葫芦、千斤顶等，应在明显部位贴有“试验合格证”标签C

5.21消防设施

5.21.1下列建筑物内应设置室内消火栓：

a）主厂房（汽机房内各层和锅炉房的底层、运转层，煤仓间各层，除氧冋运转层、除氧层，电梯间各层和楼梯间等）；

b）运煤建筑物；

C）生产、行政办公楼；

CI）材料库；

e）启动锅炉房；

f）柴油发电机房。

其他建筑物的室内消火栓设置，应按现行的国家有关防火标准和规范执行ɔ

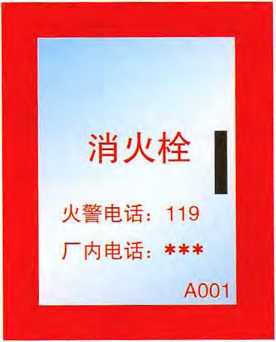

室内消火栓箱体前面部位应标注“消火栓”、火警电话、厂内火警电话及编号等；消火栓箱应符合

GB 14561的相关规定（见B.2）_o

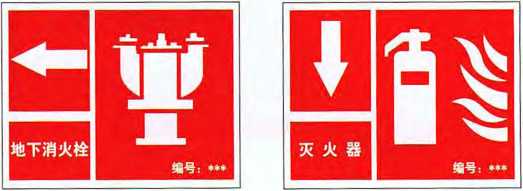

5-21.2地上、地下消火栓标志应固定在距离消火栓Im的范围内，并不应影响消火栓的使用；标志牌应固定在标志杆上，标志杆的高度宜设为1.2nι

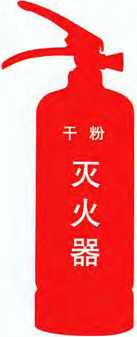

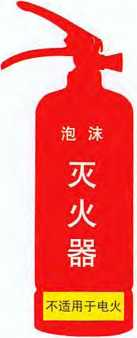

5.21.3灭火器标志牌应固定在灭火器箱的上方,泡沫灭火器和泡沫灭火器箱应标注“不适用于电火”

字样（见 B. 1、B.3 和 B.4）_o

5-21.4灭火器适当位置应贴有“试验合格证”标签，灭火器箱前部应标注“灭火器箱”、火警电话、厂内火警电话及编号等。

5.21.5灭火器箱、灭火器、消防砂箱存放位置，应标有禁止阻塞线。

5- 21.6消防砂箱应为红色，消防砂箱上部应有白色的“消防砂箱（池）”字样；消防铲、消防桶等消防用具应为红色。

5- 21.7汽轮机、锅炉、电气、热控、燃料等生产区域消防器材应按表5〜表13的规定配备，其中 1211灭火器只能在无有效替代品的情况下选用

表5汽轮机现场器材（灭火器）配置数量一览表台

配置部位

1氧化碳

干粉

1211

（替代品）

泡沫

黄沙

灭火等级

ɪ 护面积 m²

备注

2kg _

3kg

5kg

7kg

20kg

25kg

2kg

4kg

8kg

35kg

50kg

2kg

4kg

25kg

4()L

65L

桶

箱

汽轮机密封油系统

40«

200

汽轮机供氢室

38。

190

主油箱周围

635

315

储油箱

225

IlO

油箱

28B

140

电动给水泵

36B

180

汽动给水泵

31B

155

表5 （续）

配置部位

二氧化碳

干粉

1211

（替代品）

泡沫

黄沙

灭火等级

护面积 m²

备注

2kg

3kg

5kg

7kg

20kg

25kg

2kg

4kg

8kg

35kg

50kg

2kg

4kg

25kg

4OL

65L

桶

箱

汽轮发电机组运转层

—

^π

126 B

630

柴油发电机

1 _

288

140

外泵间

18B

汽轮机行车

2、

—

注1：在配置场所内，若歹软彩际小于In?的B类火（易燃物液体），尚应」灭火年其灭火等级值应不小于该燃烧面积（通密小2∏r所得的B值。 . \ \

注2：一个配置场所内飞必量不应少于2台。灭火器数量较多仙配置场所，每个遍点海火器数最不宜多于 5台 i

表6电气现杨器材（灭火器）二盥置数量一览表

台

DL/T1123 — 2009

表7锅炉现场器材（灭火器）配置数量一览表台

配置部位	二氧化碳						干粉					1211 （替代品）			泡沫			黄沙		灭火等级	保护面积 m²	备注
配置部位	2kg	3kg	5kg	7kg	20kg	25kg	2kg	4kg	8kg	35kg	50kg	2kg	4kg	25kg	9L	40L	65L	桶	箱	灭火等级	保护面积 m²	备注
锅炉磨煤机集控室								2												20S	100
磨煤机两台		2							I						3				2	343	170
给煤机四台		2							1						4	1			2	56B	280
一次风机		1	1						1											23B	115
送风机两台		2							1						2				2	30B	150
引风机两台		2							1						2				2	30B	150
预热器变速箱		1													2					IOB	50
锅炉重油加热器		2													2					12B	60
除尘器		1							1						2				2	285	140
电除尘开关室		1							1				3							448	220
电除尘变压器室		1							1						2				2	2SB	140
煤粉仓		1							1						4					368	180
螺旋送粉机		1													2					IoB	50
空气压缩机		2													2				1	123	60

注1：危险等级和火的种类相同的相邻配置场所，可按楼层或防火分区合并作为一个配置场所配置灭火器C 注2：危险等级和火的种类不相同的相邻配置场所，可分別单独作为一个配置场所配置灭火器

表8燃料现场器材（灭火器）配置数量一览表台

配置部位

二氧化碳

干粉

1211

（替代品）

泡沫

黄沙

火火等级

保护面积

rrΓ

备注

2⅛

3蛇

5kg

7kg

20kg

25kg

2kg

4kg

8kg

35kg

50k_g

2kg

4kg

25kg

4OL

65 L

桶

箱

转运塔

IoB

堆取料机（SR）

26B

130

运煤机

存煤机

卸油码头

16fi

煤仓间

22B

110

运煤中心操作室

24/?

120

表8 （续）

配置部位

二氧化碳

干粉

1211

（替代品）

泡沫

黄沙

灭火等级

保护面积 m²

备注

2kg

3kg

5kg

7kg

20kg

25kg

2kg

4kg

8kg

35kg

50kg

2kg

4kg

25kg

40L

65L

桶

箱

运煤中心操作室外走廊

8 B

油泵房控制室外

1∖H

355

重油库泵房

18B

轻油库泵房

145

7()

轻油库卸油口

8β

油库

83 B

415

注1：电厂发电设备及辅助设备、建筑物或构筑物的灭火器配置场所，应按使用血相（存在可燃物）计算保护面积。

注2：可燃物露天堆垛、储罐，甲、乙、丙类液体储罐，可燃气体储罐的火火器配置场所，应按堆垛、储罐占地面积计算保护面积

表9热化现场器材（灭火器）配置数量一览表台

配置部位

二氧化碳

干粉

1211 （替代品）

泡沫

黄沙

灭火等级

保护面积 m²

备注

2kg

3kg

5kg

7kg

20kg

25kg

2kg

4kg

8kg

35E

2kg

4kg

25kg

65L

桶

箱

化水楼

24B

120

化水设备控制层

化学排水处理

加氯站

30B

150

反渗透装置

18B

油处理室

煤粉分析室

油煤化验室

注1 :室外消火栓的配置按照DL 5027—1993中5.0.2室外消防给水有关规定；室内消火栓的配置按照DL 5027— 1993中5.0.3室内消防给水有关规定：

注2：设有室内消火栓的配置场所，可减少应配置灭火器数量的30%。

注3：设有固定灭火系统的配置场所，可减少应配置灭火器数量的50%

注4：设有室内消火栓和固定火火系统的配置场所，可减少应配置灭火器数量的70%

DL/T 1123 — 2009

表10其他场所现场器材（灭火器）配置数量一览表台

配置部位	二氧化碳						干粉				1211 （替代品）			泡沫			黄沙		灭火等级	保护面积 _m²	备注
配置部位	2kg	3k_g	5蛇	7kg	20kg	25kg	2kg	4kg	8kg	35kg 50kg	2kg	4kg	25kg	9L	40L	65L	桶	箱	灭火等级	保护面积 _m²	备注
危险品仓库		_ 2							2					2			3	1	44B	220
*氢气室		3																	6B	45
*设备备品仓库			2						3					2					68B	340
*电料五金库			2								1								108	75
废物堆场														1	1	1			47 B	235
*汽车停车场														4	1	1			598	442.5
充电间		2																	4B	20
汽车修理班		2												2					12B	60
*汽车停车库		2												4					208	150
汽车加油站														4	1				345	170
车库金工材料库			1											2		一			115	55
车床														1					4B	20
木工班														2					16.4	160
*木工仓库														3					24.4	360
喷漆间		2												1					85	40
*泥水班仓库														1					8/1	_ 120
冷作班														2					16Λ	160
计量室		2												1		_	_		8B	40
*资料室											4	3							27/1	405
*底图室						_					2								60	90
*档案室					一	一						_ 1							5Λ	75
*复印间					一						2									60
*打字间											1								34	45
微波室	—				— J						2								6A	60

注1：配置部位的配置场所前没有标志符号者，其危险等级为严重危险级：

注2：配置部位的配置场所前有*标志符号者，其危险等级为中危险级：

注3：手提式灭火器顶部离地面高度应小于1.50m,底部离地面高度不宜小于O. 15m_::灭火器应设置稳固，其铭牌必须朝外。

注4：推车式灭火器应设置在便于移动和使用的地点一

注5：设置在室外的灭火器，应有保护措施

表11 500kV及以上变电站消防设施配置数量表

配置部位

二氧化碳灭火

7kg

干粉灭火器 3kg

1211

（替代品）灭火器 4kg

推车式干粉灭火器

25 k_g

砂箱 Im³

泡沫

灭火

器

消防铲

消防斧

消防铅桶

喷雾水枪（活动式）

灭火等级

保护面积 m²

备注

控制室

■一

454

450

IIOkV开关（母线）室

8 ,

■ ⅛

40A

400

酸性蓄电池室

ʃ__

、

28B

140

电缆

夹层

一

30.4

300

竖井

kl5Λ

150

室外主变压器

（电抗器）

æz

砂箱为每台主变压器数

生活场所

400

站内公用设施

¹⁰

微机室

__<

二

≡

∣200

直流阀厅

I 400

,按条文说明计算,

己置i台灭火器来可

继电器屏较多，

注1：	如果控制室扌＞⅝⅛⅛l 但灭火器总*唯J
注2：	如果开关于8台。 \丿
注3：	蓄电池室的灭;^
注4：	喷雾式水枪应配
注5：	消防铅桶应装满细）

E于9台。

k较长，则可按2

:在门外:

岫水带-

个间距配置I台灭火器计算

或按条文说明Iy算，M灭火器总数不应小

V变电站消防设施酉i

量表

配置部位

1211

（替代

品）火火器 4kg

二氧化碳灭火器 7kg

干粉灭火器 3kg

粉灭

火器

25kg

箱

Irn³

泡沫

器

防铲

防

斧

消防铅桶

喷雾式水枪

灭火等级

保护面积

∏Γ

备注

控制室

35A

350

35kV 和 IOkV 开关室（母线室）

35A

350

电缆

夹层

25A

250

竖井

IOA

100

表12 （续）

.配置部位		1211 （替代品）灭火器 4kg	二氧化碳灭火器 7kg	干粉’ 灭火器 3kg	推车式干粉灭火器 25 k_g	砂箱 Inr	泡沫灭火器 6L	消防铲	消防斧	消防铅桶	喷雾式水枪	灭火等级	保护面积 _m²	备注
电容器室	5MV ∙ A	2										143	70 _
	5 MV ∙ A 〜 IOMV ∙ A	4										28B	140	_
	IOMV ∙ A 〜 15MV ∙ A	6								_		42B	210
	15MV ∙ A 〜 20MV ∙ A	8										56B	280
酸性蓄电池室		5										215	105
室外主变压器					4	1		3〜5						砂箱为每台主变压器数
生活场所							6					304	300
站内公用设施		6	6	6				8	4	15	6

注1：如果控制室控制屏、继电器屏较多，面积较大，则可按每8个屏配置1台灭火器来计算，或按条文说明计算, 但灭火器总数不应小于7台=

注2：如果开关（母线）室较长，则可按2个间距配置1台灭火器计算，或按条文说明计算，但灭火器总数不应小于7台。

注3：蓄电池室的灭火器应放置在门外

注4：喷雾水枪应配相应的消防水带，

注5：消防铅桶应装满黄沙。

注6：如有微机室，则可按50OkV变电站标准配置

表13 IIOkV变电站消防设施配置数量表台

配置部位

1211

（替代品）灭火器 4kg

-'-⅛i 化碳灭火器 7kg

干粉

灭火器 3kg

推乍式干粉灭火器 25kg

砂箱 Im³

泡沫灭火器 6L

消防铲

消防斧

消防铅桶

喷雾式水枪

灭

火

等

级

保护面积 m²

备注

控制室

30.4

300

35 kV 和 IOkV 开关室（母线室）

30.4

300

电缆

夹层

2（M

200

竖井

10.4

IOO

表13 （续）

配置部位		1211 （替代品）灭火器 4kg	二氧化碳灭火器 7k_g	干粉灭火器 3kg	推车式干粉灭火器 25 kg	砂箱 Im³	泡沫灭火器 6L	消防铲	消防斧	消防铅桶	喷雾式水枪	灭火等级	保护面积 _m²	备注
电容器室	5 MV ∙ A	2										145	70
	5 MV ∙ A 〜 IOMV ∙ A	4										288	140
	IOMV ∙ A 〜 15 MV ∙ A	6										42B	210
	15MV ∙ A 〜 20MV ∙ A	8										568	280
酸性蓄电池室		4										16B	80
室外主变压器					2	1		3〜5						砂箱为每台主变压器数
室内主变压器		5			2					10		904	450
生活场所		5					4					20A	200
站内公用设施		4	4		1			5	2	10	3

注1：如果控制室控制屏、继电器屏较多.面积较大，则可按每8个屏配置1台灭火器来计算，或按条文说明计算, 但灭火器总数不应小于6台：

注2：如果开关（母线）室较长，则可按2个间隔（IlOkV）、4个间隔（35kV）或8个间隔（IOkV）配置1台灭火器计算，或按条文说明计算，但灭火器总数不应小于6台一

注3：蓄电池室的灭火器应放置在门外S

注4：喷雾水枪应配相应的消防水带。

注5：消防铅桶应装满细沙。

注6： IIOk V配电装置如系室内布置，则可参见表12中IokV开关（母线）室配置

5.22厂内楼梯、步道、栏杆、平台安全设施

5.22.1平台与下行楼梯、钢斜梯连接的边缘处及人行通道高差30Omm以上的边缘处，应标有防止踏空线。

5. 22. 2室内楼梯、钢斜梯踏板宜采用厚度不小于4mm的花纹钢板或者经过处理的普通钢板；室外楼梯、钢斜梯踏板宜采用拉网栅。

5. 22. 3步道高度不足1.8m的障碍物上，应标有防止碰头线；步道地面上临时敷设的管线或易造成人身跌绊的其他障碍物上，应标有防止绊跤线C

5. 22. 4厂内固定式工业防护栏杆的制作标准见A. 9.2,固定式钢直梯、固定式钢斜梯、固定式工业钢平台应按GB 4053. 1、GB 4053. 2和GB 4053. 3的相关规定设置。

5. 23机械加工设备安全设施

5. 23.1机械加工场所入口醒目位置，应装设建筑物标志牌、“必须戴防护帽”指令标志牌和“禁止烟火”禁止标志牌。

5∙ 23. 2机械加工设备旁应装设安全操作规定文字标志牌；操作处地面上宜根据需要设置供操作人员站立的木质或其他绝缘材料制成的工作台，工作台高度为60mm〜200mm；设备周围0.8m处应标有安全警戒线。

5.23. 3用电的机械加工设备应有良好的接地装置C

5. 23. 4需要设置紧急停车装置的机械加工设备，应在每个操作位置和需要的地方均设置紧急停车装置。紧急停车装置的开关形状应区别于一般控制开关，颜色为红色。

5. 23. 5车床、说床、钻床等旋转机床旁的醒目位置，应装设“禁止戴手套”禁止标志牌和“必须戴防护眼镜”指令标志牌。照明设施应齐全。

5.23.6砂轮机应装有用钢板制成的防护罩,防护罩下部有可调节金属托架，上部有挡屑屏；周围醒目位置，应装设“必须戴防护眼镜”指令标志牌。

5- 23. 7机械加工场所钳工台中间，应设置防护屏。

5- 23. 8机械加工场所消防器材，应按5. 21. 7的规定配备。

5.24其他安全设施

5. 24.1照明安全设施

5- 24.1.1按照GB 50229-2006中9. 1.4的规定，单机容量为200MW及以上的火力发电企业的单元控制室、网络控制室及柴油发电机房的应急照明，应采用蓄电池直流系统供电。主厂房出入口、通道、楼梯间及远离主厂房的重要工作场所的应急照明，宜采用自带电源的应急灯。其他场所的应急照明，应按保安负荷供电。

5-24.1.2按照GB 50229—2006中9. 1.5的规定，单机容量为200MW以下的火力发电企业的应急照明，应采用蓄电池直流系统供电。应急照明与正常照明可同时运行，正常时由厂用电源供电，事故时应能自动切换到蓄电池直流母线供电；主控制室的应急照明，正常时可不运行。远离主厂房的电要工作场所的应急照明，可采用应急灯。

5. 24.1.3按照GB 50229—2006中9. 2. 1和9. 2.2的规定，当正常照明因故障熄灭时，表14给出的工作场所应装设继续工作或人员疏散用的应急照明，其通道岀入口应装设应急照明。

表14发电企业装设应急照明的工作场所

工作场所		_______应急照明_______
工作场所		继续工作	人员疏散
锅炉房及其辅助车间	锅炉房运转层	√	—
	锅炉房底层的磨煤机、送风机处	V	—
	除灰间	—	7
	引风机室	√	一
	燃油泵房	√	一
	给粉机平台___________	√	—
	锅炉本体楼梯__________	V	—
	司水平台____________	一	V
	回转式空气预热器处	√	一
	___________燃油控制台___________	√	一
	给煤机处	√	一
	运煤胶带机层	一	√
	___________除灰控制室___________	√	一___

表14 （续）

工’作场所		应急照______
工’作场所		继续工作	人员疏散
I 汽机房及其辅助车间	汽机房运转层	V	一
	汽机房底层的凝汽器、凝结水泵、给水泵、循环水泵、备用励磁机等处	7	—
	加热器平台___________	√	一
	发电机出线小室__________	√	一
	除氧间除氧器层__________	√	—
	除氧冋管道层__________	√	一
	供氧站	√	一
运煤系统	碎煤机室	√	一
	转运站	一	√
	运煤栈桥	—	√
	运煤隧道		V
	运煤控制室	_ 7	一
	筒仓	√	一
	室内储煤场	√	一
	翻车机室	√	一
_ 供水系统	岸边和水泵房、中央水泵房	√	—
_ 供水系统	__________生活、消防水泵房	V	一
化学水处理室	_________化学水处理控制室	√	—
电气车间	主控制室	√	—
	网络控制室	V	一
	集中控制室	√	一
	单元控制室	7	一
	继电器室及电子设备冋	7	一
	屋内配电装置	√	一
	主厂房厂用配电装置（动力中心）	√	一
	蓄电池室	√	一
	计算机主机室	√	—
	通信转接室、交换机室、载波机室、微波机室、特咼频室、电源室	V	—
	保安电源、不停电电源、柴油发电机房及其配电室	√	一
	直流配电室	√ _	一
脱硫系统	脱硫控制室	√	一

表14 （续）

工作场所		______应急照明______
工作场所		继续工作	人员疏散
通道楼梯及其他	_________控制楼至主厂房天桥_________	—	√
	________生产办公楼至主厂房天桥________	—	√
	运行总负责人值班室	√	一
	汽弯'	7	一
	楼梯间一	—	7

5. 24.1. 4按照GB 50229/06呀＜去3的规定，锅炉汽6题、嶼热力控制屏、测量仪表屏及除氧器水位计处应装设必匆而O ʌk \

5. 24.1.5按照GB 5^⅛⅛t）6中9. 2.5和9. 2.6的规定，当照明N表N高温部位靠近可燃物时，应釆取隔热、散热舫扁措施。超过60W的白炽灯、.

压汞灯（包括电感睡"不应直接设置在可燃装修材*.

5. 24. 2 烟囱、ι∖

5. 24. 2.1 烟囱、/ 门，门应上锁，J

5. 24. 2.2

5. 24. 2. 3

5. 24. 2. 4

水”警告标志昭

5. 24. 3码头」

5. 24. 3.1 卸煤

告标志牌。

5. 24. 3. 2水源地J

标志牌。

鸟灯、高网灯、Vfe属卤化物灯和荧光高可燃构件上\ \

%竖宜爬梯应装设护笼，宜安装固,导向型防坠NA爬梯入口应设防护

* “禁止攀登” \

巾梯高度为10。|槽|^^^^^^^札息平台。丨

F应设置航空标Jbbwbbbbbb规定；顶部周圖

卜围应设置固定—组“禁止游泳”

I五装耳固定式防护栏杆。禁d标志牌和“当心落

安全设施

.的码头、栈桥I^Zf

、池、

目位置，应装设・；止游泳”禁止赤志牌和“当心落水”警

澄清池杆，并在临面纳“当心落水”警告

6燃气蒸汽联合循:

安全设施配置规范

6.1燃气轮机安全设施\

6.1.1进入燃气氢冷机组》

匕主厂*米、中间层及运罗的所有夕佃•冃位置，应装设“燃气氢冷

机组严禁烟火”禁止标志牌希N/'须戴安至铲

6.1.2燃气氢冷机组燃机主厂房耕嘅潛电站和礬妙"入口醒目位置，应装设燃机厂房安全须知文字标志牌，明确进入燃机厂房的看W规疋和戸,甫、事或W内容C

6.1.3燃气、氢冷设备周围醒目位置，应装设适当数量的“燃气氢冷机组严禁烟火”禁止标志牌。

6.1.4燃气模块（燃烧器气体分配装置）设备醒目位置，应装设设备标志牌；平台入口旁防护栏杆上，应装设“禁止烟火”禁止标志牌和“防火重点部位”文字标志牌。

6.1.5燃机隔间、罩壳入口醒目位置，应装设“未经许可不得入内”、“禁止烟火”、“禁止带火种”、“禁止使用无线通信”、“禁止穿带钉鞋”、“禁止穿化纤服装”禁止标志牌和“防火重点部位”文字标志牌。

6.1.6燃机CO?灭火系统应在醒目位置装设设备标志牌，应在燃气模块、燃机罩壳内分别装设感应探测装置及co?喷头。

6.1.7燃机危险气体探测控制系统，在燃气模块、燃机罩壳、氢冷发电机罩壳内，应设置危险气体探测装置，检测控制装置安装在电子设备室内。

6.1.8燃机应设置冷却密封系统，包括强力通风装置和燃机罩壳上的通风口。

6.1.9厂房内零米、中间层危险气体有可能聚集处，应设置通风风机（射流风机）。

6.2天然气供气区安全设施

6.2.1厂属天然气管道

6.2. 1.1按照DL/T 5174—2003中7. 2. 5条第12款的规定，埋地天然气管道应设置转角桩、交叉和警示牌等永久性标志；易于受到车辆碰撞和破坏的管段，应设警示牌，并采取保护措施。

6. 2. 1.2天然气管道的面漆颜色宜符合5. 7. I. 1的规定，也可与厂天然气管道连接的供气单位管道颜色一致O

6. 2.1.3厂外地下敷设的天然气管道较长或土壤电阻率较低时，为了减缓天然气管道的腐蚀，沿线管道宜采取阴极保护措施。

6. 2. 2天然气调压站

6. 2. 2.1天然气调压站（首站、末站）布置在厂内时，应设置髙度不低于l∙5m的全封闭围栏；布置在厂外时，应设置高度不低于2. 2m的实体围墻。

6.2.2.2天然气调压站（首站、末站）四周围栏或围墙上，应装设适当数量的“天然气调压站严禁烟火”文字标志牌。

6. 2. 2.3天然气调压站（首站、末站）入口醒目位置，应装设“未经许可不得入内”、“禁止烟火”、“禁止带火种”、“禁止使用无线通信”、“禁止穿带钉鞋”、“禁止穿化纤服装”禁止标志牌和 “防火重点部位”、天然气调压站安全须知文字标志牌，应设置带有“火种箱”标示的火种箱。

6. 2.2.4天然气调压站（首站、末站）入口应装设建筑物标志牌，应设置静电释放器，并装设“静电释放器”名称标志牌。大门应使用碰撞不产生火花的锁。

6.2.2.5天然气调压站（首站、末站）照明灯具、开关、电源箱等电气设施应采用防爆型；应装设危险气体探测探头；应设有指定的天然气放散管路；应设置避雷设施，站内管道及设备应设置防静电接地设施O

6.2.3天然气前置模块

6. 2. 3.1天然气前置模块应设置高度不低于1.5m的全封闭围栏，并装设“天然气前置模块严禁烟火”文字标志牌。

6. 2.3.2天然气前置模块入口醒目位置，应装设“未经许可不得入内”、“禁止烟火”、“禁止带火种”、“禁止使用无线通信”、“禁止穿带钉鞋”、“禁止穿化纤服装”禁止标志牌和“防火重点部位”、前置模块安全须知文字标志牌，应设置带有"火种箱”标示的火种箱。

6. 2. 3. 3天然气前置模块入口应装设设备标志牌，应设置静电释放器，并装设“静电释放器”名称标志牌。大门应使用碰撞不产生火花的锁，

6.2.3.4天然气前置模块应设有指定的天然气放散管路，放散管的醒目位置应装设“天然气放散管严禁烟火”文字标志牌C

6.2.3.5天然气前置模块现场的照明灯具、开关、电源箱等电气设施应采用防爆型C

6.3其他安全设施

6.3.1燃气轮机电气、热控、化学、控制室、电子设备间、起重机械等的安全设施，应按第5章相关规定执行C

6.3.2燃机加药设备旁醒目位置，应装设与所加药物相对应的“有毒物品作业场所职业病危害告知尸'。

7设备检修安全设施配置规范

7.1检修工作一般安全设施

7.1.1脚手架安全设施

7.1.1.1脚手架必须搭设在通道L且通道不能封堵时，应在脚手架下方距地面2m高度处用护板全封闭，留出安全通道，并在安全通道入口悬挂“安全通道”文字标志牌。

7.1.1.2脚手架搭建完成，应经有关部门验收合格后悬挂“验收合格证”。脚手架距地面l∙5m处应悬挂“必须系安全带”指令标志牌。

7.1.1.3脚手架搭设在邻近通道处时，应在脚手架周围设置临时提示遮栏，并在遮栏四周外侧悬挂 “当心落物”和“当心坠落”警告标志牌。

7.1.1.4高度超过3m的脚手架，应按规定设置爬梯，并在爬梯距地面1.5m处悬挂“从此上下”提示标志牌C

7∙1∙1∙5在脚手架危险的边沿处工作，临空的一面应装设安全网或防护栏杆、护板等。

7.1.2检修用电安全设施

7.1.2.1检修电源箱箱门I：应装设“当心触电”警告标志牌，箱门内侧或附近宜贴有检修电源箱的接线示意图和使用管理规定。

7.1.2. 2临时电源线宜架空，当敷设在地而上时，应采取可靠的防护措施C

7.1.3检修场地安全设施

7.1.3.1因工作需要将生产厂房内外工作场所的井、坑、孑I、洞或沟道盖板打开时，应设置符合防护要求的临时防护遮栏，并在遮栏卜一悬挂“当心坠落”警告标志牌，夜间还应在遮栏上悬挂警示红灯; 检修工作结束后，应及时恢复原状。检修中将常设栏杆拆除时，应装设临时防护遮栏，并在遮栏上悬挂“当心坠落”警告标志牌，检修结朿时立即将栏杆恢复：

7-1.3. 2检修现场通道临时挖掘的沟道或坑井周围应设置临时提示遮栏，井在遮栏上悬挂“当心坑洞”警告标志牌，夜间还应在遮栏上悬挂警示红灯。

7-1.3. 3检修现场起重工作区域宜设置临时提示遮栏，并在遮栏上悬挂“当心吊物”警告标志牌和 “工作现场禁止通行”禁止标志牌。

7.1.3.4检修现场通道地面上临时敷设的管线或易造成人身跌绊的其他障碍物上，宜设置防止绊跤线。

7.1.3. 5有町能造成高空落物和电气焊作业的下方,应设置临时提示遮栏，釆取防火措施，并在遮栏上悬挂“当心落物”警告标志牌。

7.1.4检修设备安全设施

7∙ 1∙4.1 —经合闸即可送电到检修设备（或有清理工作的设备）的断路器和隔离开关操作把「（或操作机构箱）上，控制室内已停电检修设备的电源开关或合闸按钮上，应设置“禁止合闸有人工作” 禁止标志牌。线路I:有人工作，应在线路侧隔离开关的操作把手（或操作机构箱）上设置“禁止合闸线路有人工作”禁止标志牌。

7.1.4. 2 一经操作即可对设备或人身造成伤害的阀门或手柄E （已停遂检修隔离管道系统的阀门操作手轮上、已停运检修隔离烟风系统的挡板手柄上），应悬挂“禁止操作有人工作”禁止标志牌。

7∙ 1.4. 3转动机械开始检修前，应断开电源,并在电源开关上设置“禁止合闸有人工作”禁止标志牌。有关闸板、阀门的操作手轮上，应悬挂“禁止操作有人工作”禁止标志牌。

7∙ 1.4. 4对于可能倒送电或产生较高感应电压的停电设备应装设接地线，所装接地线与带电部分距离应符合有关规定。

7.1.4. 5停电设备临时装设的接地线，位置不明显或无法看到的，在挂接地线部位的外面醒目位置应设置“此处有临时接地线”文字标志牌。

7.1.5其他安全设施

7.1-5.1在有可能产生有害气体的地下室或沟道内工作时，应在出入口醒冃位置悬挂“必须戴防毒面具”指令标志牌。

7.1.5. 2用凿子凿坚硬或脆性物体时应戴防护眼镜，必要时应在工作区域周围设置遮栏，并在遮栏上悬挂“必须戴防护眼镜”指令标志牌。

7.1.5.3检修现场使用的电气工具和用具，应按有关规定接好漏电保护器和接地线。

7.1.5.4临时施工场所使用潜水泵时，应在工作区域周围醒目位置设置“当心触电”警告标志牌。

7.1.5. 5现场使用的卷扬机室外应装设防雨罩，步道上的钢丝绳周围区域应设置遮栏，并在遮栏上悬挂“禁止跨越”、“工作现场禁止通行”禁止标志牌。

7.2燃机、汽轮发电机组检修安全设施

7.2.1燃机、汽轮发电机组的重要部件（汽轮机转子、汽轮机汽缸、发电机转子等）或主要辅助机械（水泵、风机等）检修，在检修现场四周应设置临时防护遮栏，遮栏出入口应悬挂“从此进出”提示标志牌。

7. 2.2燃机、汽轮机吊缸现场周围区域应设置临时防护遮栏，并在遮栏上悬挂“工作现场禁止通行”禁止标志牌。

7.2.3汽轮机在开始检修前，应用阀门将蒸汽母管、供热管道、抽汽系统等隔断，阀门应上锁，并在操作手轮上面向操作人员悬挂“禁止操作有人工作”禁止标志牌；使用电动阀门的，还应将电动阀门的控制电源、动力电源切断，在操作开关把手上设置“禁止合闸有人工作”禁止标志牌。

7.2.4公用系统与检修机组连接隔断处，要做好可靠的安全措施。所有被隔断的阀门应上锁，并悬挂 “禁止操作有人工作”禁止标志牌，必要时应在阀门处装设挡板。

7. 2.5校转子功平衡工作现场周围应设置遮栏，并在遮栏上悬挂“非工作人员禁止入内”文字标志牌。

7.2.6发电机检修时，应断开断路器和隔离开关，并在操作把手、按钮及机组的启动装置和盘车装置的操作把手上，悬挂“禁止合闸有人工作”禁止标志牌。

7.2.7热交换器检修前，应将热交换器和与之相连接的管道、设备、疏水管和旁路管等可靠地隔断, 所有被隔断的阀门应上锁，并悬挂“禁止操作有人工作”禁止标志牌。

7.2.8燃气轮机、天然气模块、前置模块与调压站应有明确的隔绝点，隔绝点阀门应上锁，并悬挂 “禁止操作有人工作”禁止标志牌一

7.3锅炉设备检修安全设施

7. 3.1锅炉停炉检修时，运行锅炉与检修锅炉各运转层之间应用遮栏隔开。

7.3.2锅炉内部检修前，应将该炉与蒸汽母管、给水母管、排污母管、疏水总管、加药管等的连通处用有尾巴的堵板隔断,或将该炉与各母管、总管间的严密不漏的阀门关严并上锁，在操作手轮上悬挂 “禁止操作有人工作”禁止标志牌=使用电动阀门的，还应将电动阀门的控制电源、动力电源切断, 在操作开关把手上悬挂“禁止合闸有人工作”禁止标志牌。

7.3.3工作人员进入锅炉燃烧室及烟道内部进行清扫和检修工作前，应将该炉的烟道、风道、燃油系统、煤粉系统、吹灰系统等与运行中的锅炉可靠地隔断，并与有关人员联系,将相关机械（给粉机、排粉机、送风机、回转式空气预热器、电气除尘器、炉排减速机等）的电源切断，并在电源开关操作把手上悬挂“禁止合闸有人工作”禁止标志牌。

7.3.4工作人员进入锅炉燃烧室、烟道等内部粉尘较多场所从事检修工作前，应充分通风，并在岀入口醒目位置设置“注意通风”、“必须戴防护眼镜”、“必须戴防尘口罩”指令标志牌。

7.3.5清扫煤粉仓前，应将连通该煤粉仓的所冇落粉管闸门及消火管闸门等全部关闭上锁，并悬挂 “禁止操作有人工作”禁止标志牌。

7.3.6炉内检修平台应装设固定式防护栏杆，防护栏杆临空面应装设“当心坠落”提示标志牌和“必须系安全带”指令标志牌，平台应贴有检验合格证。

7.3.7锅炉安全阀校验时，安全阀操作平台醒目位置应悬挂“当心烫伤”警告标志牌、“必须戴护耳器”指令标志牌和“非工作人员禁止入内”文字标志牌C

7.3.8锅炉水压试验时，所有通往水压试验锅炉的通道应设置临时提示遮栏，并在遮栏上悬挂“正在水压试验”和“非操作人员禁止入内”文字标志牌。

7∙ 4电气设备检修安全设施

7,4.1室外高压设备小面积停电检修时，应在停电设备周围设置临时提示遮栏，遮栏应包围停电设备，通道边应留有出人口并设置“从此进出”提示标志牌，遮栏上向里应悬挂适当数量的“止步高压危险”警告标志牌，工作地点醒目位置面向出入口应悬挂“在此工作”提示标志牌。室外高压设备大面积停电检修时，带电设备周围应设置临时提示遮栏，不留出入口，遮栏上向外应悬挂适当数量的 “止步高压危险”警告标志牌。

7.4.2按照DL 408—1991中第89条的规定，室外架构上工作，应在工作地点邻近带电部分的横梁上悬挂“止步高压危险”警告标志牌防上，应悬挂“从此上下”提示标志牌。

7. 4. 3 按照 DL 408—1991 中第 22

〈熔断器（保险）,

器（保险），困

方面的电源断

取

91中第26条的规定，装卸高压

并站在绝缘杏nm

的规定，高压试验工作g部分与检修部分之间的断开点，按试

验电压应有足够的安全距离，曹在另一側L

I可在断不点的一侧进行试验，另一侧可继

续工作，但此时断开点应悬建“止/高压危险”警告标志牌2t设专X监护。 7.4.4高压试验现场应i 7.4.5变压器检修时/3 示标志牌。

7.4.6使用钳形M去骥时，应戴绝缘『套，并在工｛β¾设置绝缘现，不应触及其他设备 7.4.7 按照 DL 必要时宜使用绝 7. 4. 8在低压酉隔离开关操作把 7.4.9检修过走堵，工作结束后

7.4.10 GlS检』 … 上面向运行设备IX啲悬挂“止步 ■危险”禁止标志. 应悬挂指示“运彳 “在此工作”提示様志
7.4.11 GlS 室内进* 意通风并检测SF6气伸W星毒”警告标志牌。就地饕志牌。

7∙5燃料设备检修安全设 7.5.1在高度超过1.5m〜2m “必须系安全带”指令标志牌和 7.5.2在翻车机下部煤算子上清除大煤块、杂瑕检查维护时，应切断翻车机电源，并在电源操作

把手上悬挂“禁止合闸有人工作”禁止标志牌。

7∙5.3输煤或卸煤机械检修时，因工作需要临时打开的平台、地沟盖板、吊装孔盖板或取下吊装孔常设栏杆时，周围应设置临时防护遮栏，并在遮栏上悬挂“当心坠落”警告标志牌

7.5.4清理磁铁分离器的铁块时，应先停止皮带运转并切断电源，在一经操作皮带即可运行的操作把手上应悬挂“禁止合闸有人工作”禁止标志牌。需要清理的磁铁分离器周围醒目位置，应悬挂“在此工作”提示标志牌和“必须戴防护手套”指令标志牌。

7.6化学设备检修安全设施

7- 6.1酸碱储存、输送设备检修时，工作人员应穿耐酸碱胶靴、耐酸碱工作服（裤管应在胶靴外）、戴耐酸碱手套，现场应配备一定数量的0.5%的碳酸氢钠溶液、2%的硼酸溶液和1%的醋酸。

是示遮栏，向外应悬挂“止步

赧Ir本体上应悬挂“在此工作”提示标志牌

危险、警告标志牌。

应悬挂“从此上下”提

工*时应站在绝缘垫上,

或绝噱手套和护目眼镜,

& Z悬挂"禁止合1'胄・1牌。

■［开的进入控制室、关柜等处的电野

• J用防火堵料封

鲫司围应设置临时■应设置“从此品出“ j提示标志牌，遮栏

孔洞

应随时做临时封

GlS运行与检修设备瞞离点（堵板）处，标志牌。检修庄作地点醒目位置应悬挂

日“检修区”

并分另IK有-导佝箭头的

卸煤机械E

”警告标志牌

寸，应在入单人进入从俸检修工作”和“进入前注字标志牌。SF6设备检修期间，检修区朝应设置适当数量的“当心中闸有人工作”禁止标

的检修开关和刀闸把手上，应悬挂/禁」

点周围没有"■栏杆的，应在周围醒目位置悬挂

7. 6.2酸碱储存、输送设备检修时，现场冲洗用清水应处于常开状态。检修工作人员活动范围应设置临时提示遮栏，并在遮栏上悬挂“当心腐蚀”警告标志牌。联氨、氯管道设备检修时，应悬挂“当心中毒”警告标志牌。

7.7放射源探伤安全设施

7. 7.1现场使用移动式X光机对设备部件进行探伤时，应在工作区域设置临时提示遮栏，并在遮栏上悬挂“当心电离辐射”警告标志牌和“放射工作切勿靠近”文字标志牌。

7. 7. 2放射工作人员在操作过程中应携带射线剂量测量装置。

附录A

（规范性附录）安全设施制作标准

A. 1禁止标志

A.1.1禁止标志牌的基本形式是一长方形的衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形文字辅助标志。图形上、中、下间隙相等，左、右间隙相等。长方形衬底为白色，圆形和斜杠为红色，禁止标志符号为黑色。文字辅助标志衬底为红色，字为白色黑体字。

A.1.2禁止标志牌的制图标准见图A. 1,其中α =45。，其他制图参数见表A. I_O

图A.1禁止标志牌的制图标准

表A. 1禁止标志牌的制图参数 mm

型号	观察距离	A	B	&	D (B_l)	Dl	C
1	O < L ≤2500	120	100	28	73	0. 8D	0. 080
2	2500 V L≤4000	180	150	41	110	0. 8D	0. 08Z)
3	4000 < L W 6300	290	240	67	177	0. 8Q	0. 080
4	6300 V _JLWIO 000	460	370	106	281	0. SD	0. 08/)
5	10 000 VZ_IWl 6 000	740	600	170	451	0. W	0. 08£>
6	16 000 V L≤25 000	1150	920	265	702	0. 80	0. 08D
7	25 000 < Λ≤40 000	1820	1460	419	IllO	0. SD	0. 08D
注：局部信息标志牌设1型、2型或3型；车间内设4型或5型；车间入口处、厂区内和工地内设5型或6型；工地、工厂等的入口处设6型或7型

A. 1.3禁止标志牌的色彩图例和标准色设置见图A. 2。

A.1.4禁止标志牌的应用见图A. 3。

红色（RED） COMIOOYIOO KO

黑色（BLACK） CoMOYOKIOO

图A. 2禁止标志牌色彩图例和标准色

a）禁止一烟火 b）氢冷机组严禁烟火 C）燃气氢冷机组严禁烟火

d）氧气管道严禁烟火 C）禁止合闸有人工作 f）禁止合闸线路有人工作

g）禁ll:操作有人工作 h）禁止跨越 i）禁止乘人

图A.3禁止标志牌的应用

■禁止吸烟禁止戴手套未经许可不得入内.

j）禁止吸烟

k）禁止戴手套

1）未经许可不得入内

^∣P]P]

ITl）禁止游泳

n）禁止使用无线通信

o）工作现场禁止通行

^≡3∣K¾

P）禁止穿化纤服装

q）禁化穿带钉鞋

r）禁止停留

网网网

■禁止攀登禁止籃 ⅛≡⅛pΓ1^^B∣^±≡^φ ■

S）禁止攀登

t）禁止攀登高压危险

U）禁止带火种

.禁止吸烟禁止戴手套I

j）禁止•吸烟

k）禁止戴手套

1）未经许W不得入内

m）禁止游泳

n）禁k使用无线通信

O）匸作现场禁化通行

^∣∣p⅞]∣∣⅞¾

P）禁止.穿化纤服装

q）禁止穿带钉鞋

r）禁止停留

P^⅞RIΓ四

S）禁止攀登

t）禁止攀登高圧危险

U）禁||：带火种

A. 2警告标志

A. 2.1警告标志牌的基本形式是一长方形衬底牌，上方是正三角形警告标志,下方为矩形文字辅助标志。图形上、中、下间隙相等，左、右间隙相等。长方形衬底为白色，正三角形及标志符兮为黑色, 衬底为黄色。文字辅助标志为I」底黑框，字为黑色黑体字。

A. 2. 2警吿标志牌的制图标准见图A. 4,制图参数见表A. 2_o

图A.4警告标志牌的制图标准

表A. 2警告标志牌的制图参数 mm

型号	观察距离	A	B	R(I)	&	C
1	0 V 眾 250()	150	120	92	35	0. 06.4₁
2	2500 V ∕_j≤4000	230	190	140	53	0. 06/1₁
3	4000 V ∕_j w6300	360	290	220	83	0. 06,4₁
4	6300 V /,wl() OOO	580	470	354	133	0. 064₁
5	IO ()()0 <∆≤16 OOO	920	740	561	212	0. 06,4,
6	16 000 < L≤25 000	1450	1160	885	334	0. 06∕t_l
7	25 OOO < L≤40 OOO	2300	1840	1403	529	0. 06/1₁

注：局部信息标志牌设1型、2型或3型；车间内设4型或5型;乍间入丨I处•、厂区内和工地内设5型或6型;匸地、工厂等的入门处设6型或7型

A. 2. 3警告标志牌的色彩图例和标准色设置见图A. 5。

黄色(YELLOW) CO MOYloo KO

黑色(BLACK) CO MOYO KlOo

A. 2.4警告标志牌的应用见图A. 6c

A

止步高压危险

当心触电

当心火车

a）止步髙压危险

当心中毒

b）当心触电

当心坑洞

C）当心火车

当心腐蚀

d）当心中毒

当心坠落

e）当心坑洞

当心落物

f） '"l心腐蚀

当心落水

g）当心坠落

当心机械伤人

h）当心落物

当心伤手

i）当心落水

当心吊物

j）当心机械伤人

k）当心伤手

I）当心吊物

当心绊倒

当心烫伤

当心电离辐射

m）当心烫伤

n）当心绊倒

图A.6警告标志牌的应用（续）

O）当心电离辐射

A. 3指令标志

A. 3.1指令标志牌的基本形式是一长方形衬底牌,I-JZ是I员I形的指令标志,下方为矩形文字辅助标志C图形I:、中、下冋隙相等，左、石间隙相等。K方形衬底为l'l色，圆形衬底为蓝色，标志符号为 |'1色。文字辅助标志衬底为蓝色,字为白色黑体字。

A. 3. 2指令标志牌的制图标准见图ʌ. 7,制图参数见表ʌ. 1 .

们

图A. 7指令标志牌的制图标准

A. 3.3指令标志牌的色彩图例和标准色设置见图A. 8。

0

图A. 8指令标志牌色彩图例和标准色

A- 3-4指令标志的应用见图A.9。

a）必须戴安全帽

必须系安全带

d）必须戴防护帽

b）必须系安全带

C）必须戴防护眼镜

e）注意通风

必须戴护耳器

必须穿防护鞋

j）必须戴护耳器

k）必须穿防护鞋

图A.9指令标志牌的应用

A. 4提示标志

A.4.1提示标志牌的基本形式是一正方形衬底牌，内为圆形提示标志，四周间隙相等.正方形衬底为绿色，圆形为白色，字为黑色黑体字。

A. 4.2提示标志牌的制图标准见图A.】0,制图参数见表A. 3_o

图A. 10提示标志牌的制图标准

表A. 3提示标志牌的制图参数 mm

型号	观察距离______	A	I)
I	O V 乙 w 2500	70	56
2	2500 < L≤4000	10()	80
3	4000 V ʌ ≤ 6300	160	128
4	6300 Vz_yWlO 000	250	200
5	K) ()0() V Lw 16 OOO	400	320
6	16 OOO V /,W 25 0()()	630	504
7	25 000 < Δ≤40 OOO	IOOo	80()

注：局部信息标志牌设I型、2型或3型；乍冋内设4型或5型；乍间入「I处、厂区内和地内设5型或6型；I：地、工厂等的入Ll姓设6型或7型

A. 4. 3提示标志牌的色彩图例和标准色设置见图A. H_o

图A. 11提示标志牌色彩图例和标准色

A. 4. 4提示标志牌的应用见图A. 12₀

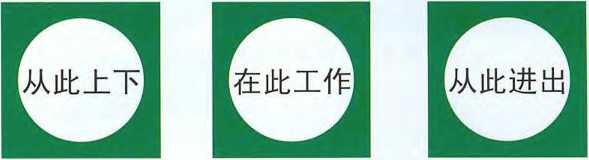

a）从此上下 b）在此工作 C）从此进出

图A. 12提示标志牌的应用

A. 5厂内交通标志

A. 5.1禁令标志

除个别标志外，多数禁令标志为白底、红圈、红杠、黑图案，图案压杠，形状多为圆形，圆形标志牌的制图标准见图A. 13,制图参数见表A.4,应用见图A. 14。

（31

图A. 13交通禁令标志牌制图标准

a）限制高度标志

b）限制质量标志

C）限制速度标志

d）禁止驶入标志

e）停车检查标志 f）禁止向左转弯标志 g）禁出向右转弯标志

表A.4交通禁令标志牌参数

型号	D mm	0 ɪnm	C mm	a (^o)
I	600	480	0. 08。	45
2	400	320	0. 08Z)	45
注：根据现场车速选取标志牌的型号

图A.14交通禁令标志的应用

A. 5.2警告标志

交通警告标志牌的制图标准见图A- 15 ,制图参数见表A.5 ,应用见图A. 16₀

△

图A.15交通警告标志牌制图标准

表A. 5交通警告标志牌参数 nιm

型号	A	C
1	700	5()
2	400	29
注：根据现场乍速选取标志牌的型^,√∙

A △庄Δ

a) I•字交叉标志 b) T字形道路交又标志

Z∖ A 益

C) Y形路口标志 d)环形道路交又标志 e)注意行人标志

图A.16交通警告标志的应用

A. 5. 3 指示标志

圆形交通指示标志牌的制图标准见图A. 17,制图参数见表A.6,应用见图A. 18_c

图A. 17交通指示标志牌制图标准

表A. 6交通指示标志牌参数

rnnι

型号	I)	型号	D
1	600	2	400

注：根据现场乍速选取标志牌的型号•

ι^,iir⅛

向左转弯标志

C）向右转弯标志

交通指示标志的应

A. 5.4指路标志

一股道路的为蓝底I' I图案，小例见I冬I A. 19

停车场

A.6设备及安全工器具标志

机标志牌

1号发电火

2号汽轮机

图A.20汽轮（发电）机标志牌制图标准及示例

表A.7汽轮（发电）机标志牌的制图参数 mm

型号	B	A	0______	_____Λ______
1	700	500	650	450
2	600	450	550	400
3	500	400	460	360
注：根据设备的尺寸选取适合的型号_____________________________________

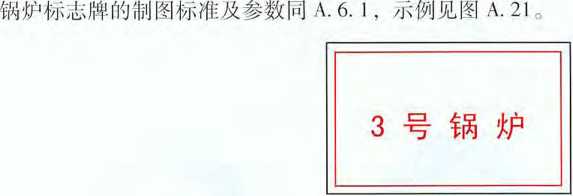

A. 6. 2锅炉标志牌

图A. 21锅炉标志牌示例

A. 6. 3 变电站

A. 6. 3.1断路器标志牌

断路器标志牌的制图标准及示例见图A. 22,制图参数见表A.8

图A. 22断路器标志牌的制图标准及示例

表A. 8断路器标志牌的制图参数 mm

Ii	/I	________________«1_________________	__
320	220	288	188

A. 6. 3. 2隔离开关、柱上开关标志牌

隔离开关、柱上开美标志牌的制图标准及参数同A. 6. 3. I₀

A. 6.3.3电流、电压互感器、避雷器、耦合电容器标志牌

电流互感器、电压互感器、避雷器、耦合电容器标志牌的制图标准及参数同A.6. 3. I

A. 6. 3. 4控制箱、端子箱标志牌

控制箱、端子箱标志牌的制图标准及参数同A. 6. 3. I

A. 6. 3. 5接地开关标志牌

接地丿F关标志牌的制图标准及参数同A- 6. 3. I ,黑色边框，字休颜色为黑色，示例见图A. 23_o

22OkV城勺丨线 211-D3接地开关

图A. 23接地开关标志牌样式

A. 6. 3. 6母线名称标志牌

母线名称标志牌的制图标准及参数同A. 6. 1 ,示例见图A. 24_o

220kV

II母线

图A.24母线名称标志牌样式

A.6.4变压器（电抗器等）标志牌

变压器（电抗器等）标志牌的制图标准及示例见图A. 25 ,制图参数见表A. 9。

图 A. 25

变压器（电抗器等）

1号主变压器

标志牌的制图标准及示例

表A. 9变压器（电抗器等）标志牌的制图参数 mm

型号	R	A	B∖
I	30()	200	268	168
2	400	300	364	264
3	500	400	460	360
注：根据设备的尺寸选取适合的型号_____________________________________

A. 6.5室内配电装置标志牌

室内配电装置标志牌的制图标准及示例见图A. 26,制图参数见表A. IO_C

3号机主厂房

变压器开关IIIA41

L 坊_____ -

. 8 ■

图A. 26室内配电装置标志牌的制图标准及示例

表A. 10室内配电装置标志牌的制图参数 Inm

型号	B	A
I	200	160	_ 176	__ 136
2	180	144	160	124
3	150	120	134	104
注：根据设备的尺寸选取适合的型号_____________________________________

A. 6.6机炉主要辅机设备标志牌

机炉主要辅机设备标志牌的制图标准及示例见图ʌ. 27,制图参数见表A. H

2号炉 B-次风机

1号机电动给水泵

图A.27主要辅机设备标志牌制图标准及示例

表A. 11主要辅机设备标志牌的制图参数 mm

型号	B	A	Rl
I	500	400	460	36()
2	400	30()	364	264
3	200	IOO	190	9()
注:根据设备的尺寸选取适合的型号

A. 6. 7 —般辅机设备标志牌

一般辅机设备标志牌的制图标准及示例见图A- 28,制图参数见表Λ. 12„

7号炉

2号轴封泵

图A. 28 一般辅机设备标志牌制图标准及示例

表A. 12 —般辅机设备标志牌的制图参数 Illm

型号		Λ	们	∕∣_l
I	200	100	190	90
2	IOO	60	90	50
注:根据设备的尺寸选取适合的型号

A. 6. 8 阀门

A. 6. 8. 1帯三角顶部矩形阀门标志牌的制图标准、示例及参数见图A.29。取样管、仪表管阀门标志牌可•按比例缩小阀门双编号标志牌中各•项内容的含义说明见图A. 3() O

A. 6.10热交换设备压力容器标志牌

热交换设备压力容器标志牌的制图标准及参数同A. 6.6,示例见图A. 33₀

2号机300n?水箱

1号机

1号高压加热器

图A. 33热交换设备压力容器标志牌示例

A. 6. 11建筑物标志牌

建筑物标志牌的制图标准及参数同A.6.6,也可根据实际情况，做成长方形标志牌固定在:门楣上, 尺寸根据实际确定，示例见图A. 34_o

3号机组

汽轮机电子间

图A. 34建筑物标志牌示例

A. 6.12开关柜、控制柜（盘）、保护柜上仪表、按钮、指示灯、转换开关标志牌

开关柜、控制柜（盘）、保护柜上仪表、按钮、指示灯、转换开关标志牌的尺寸可根据现场实际情况设定。

A. 6.13 管道标识

管道的介质名称和介质流向箭头的位置和形状如图A. 35所示，图中的尺寸数值.见表A. I3_o介质名称和流向箭头可用黑色或白色油漆涂刷；介质名称可用全称或化学符号标识；当介质流向有两种W 能时，应标出两个方向的流向箭头，介质流向箭头的尖角为60。；对于外径小于76mm的管道，*在管道上直接涂刷介质名称及介质流向箭头不易识别时，可在需要识别的部位挂设标牌，标牌上应标明介质名称，井使标牌的指向尖角指向介质流向。

1 -介质流向箭头；2—介质名称

图A. 35管道的介质名称和介质流向箭头的位置和形状

表A.13管道的介质名称和介质流向箭头尺寸 mm

管道外径或保温层外径	U	I）	C	（I
WloO	40	60	3()	IOO
IOl 〜200	60	90	45	100
201 -300	80	120	60	150
301 〜500	10()	150	75	150
>500	120	18()	90	200

A. 6.14电缆标志牌

电缆标志牌的制图标准、参数及示例见图A.36

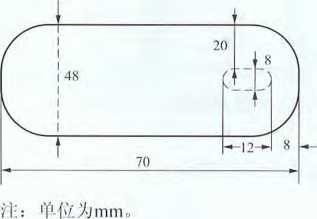

a）屯丿J电缆标志牌的制图标准及参数

编号	KH290I-I
型号	ZRe KVVP-19× 1.5
起点	电泉前Y球入I丨电助闸阀
终点	汽轮机I号电动门配电箱

I））控制及普•洒电缆标志牌的制图标准及示例图A. 36电缆标志牌

A. 6.15防火重点部位标志牌

防火防点部位部位牌参数同A. 6. 1,样式见图A. 37_o

防火重点部位

名称：

责任部门：

责任人:

图A. 37防火重点部位标志牌样式

A.6.16 标高荷重标志牌

标高荷高标志牌参数同A. 6. 1 ,示例见图A. 38₀

标咼12.6m 荷重4kN∕∩]2

图A. 38标高荷重标志牌示例

A. 6.17安全工器具

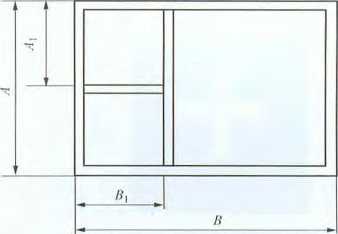

安全工器具试验合格证标志牌见图ʌ. 39,接地线及存放地点标志牌见图A. 40

试验合格证

名称编号

试验日期年___月__日 T

下次试验日期—年—月—日

试验人：_______

4=4()mnι ； 8=6Omm

图A. 39安全工器具试验合格证标志牌

3号接地线
. 8 「

a)接地线标志牌

∣∙)接地线存放地点标志牌

/I = IoInln, Ii = 2()nun ；或 /I =5ιnιn, Ii - K)Inln

I) = 5()InIn 80Inln ； I)_I = 2Inin

图A. 40接地线及存放地点标志牌

A. 6.18转动设备转动方向标志

转动设备转动方向标志示例见图A-41.

图A. 41转动设备转动方向标志示例

A. 7其他标志

A. 7. 1导向箭头标志

标志为正方形,箭头方向时根据现场实际情况选择，标志的尺寸可根据相X寸应的图形符号标志或文字辅助标志的尺寸确定，样式见图ʌ- 42₀

图A. 42导向箭头标志的样式

A. 7.2紧急出口标志

紧急出Ll标忐的样式见图A. 43,制图标准见图A. 44,制图参数见表Λ. I4_o

b）方向辅助标忐位「右I Jn

图A. 43紧急出口标志牌样式

图A.44图A. 43a）所示标志牌的制图标准

表A. 14图A. 44所示紧急出口标志牌的制图参数 _Inn_l

型砂	观察距离	R	/I	H （角）
I	O V Λ≤2500	12()	8()	39
2	2500 V Λ≤4000	170	I IO	53
3	4000 V /,w630()	260	17()	83
4	6300 V-WIO OOO	400	270	131
5	IO OOO V Lw )6 Ooo	630	420	205

A. 7. 3 从此跨越标志

从此跨越标志制图标准及制图参数InJ A. 7. 2,

样式见图Λ∙45_o

图A. 45从此跨越标志牌的样式

A. 7.4紧急洗眼水标志

紧急洗眼水标志牌及JI:制图标准见图A. 46_n

注：标志为正方形。

图A. 46紧急洗眼水标志牌及其制图标准

A. 7. 5急救药箱标志

急救药箱标志牌及其制图标准见图A. 47ɔ

注：标志为正方形。

图A. 47急救药箱标志牌及其制图标准

A. 7. 6 地线接地端标志

地线接地端标志为正三角形，黑色边框，字为黑色黑体字，制图标准和参数见图A. 48和

表 A. 15_o

图A, 48地线接地端标志牌及其制图标准

表A. 15地线接地端标志牌的制图参数 mm

型号	A	C
1	200	20
2	IOO	IO
注：根据现场情况选取适合的塑号______________________________________

A. 7.7线路（母线）相位标志牌

线路（母线）相位标志牌样式、标准色及制图标准见图A.49,制图参数见表A. 16_o

b）线路（母线）相位标志牌的制图标准

图A. 49线路（母线）相位标志牌

表A.16线路（母线）相位标志牌的制图参数 .nm

电压 kV	D	.4
35-110	160	200
220 〜500	300	340

A. 7.8标志桩的制作标准及参数

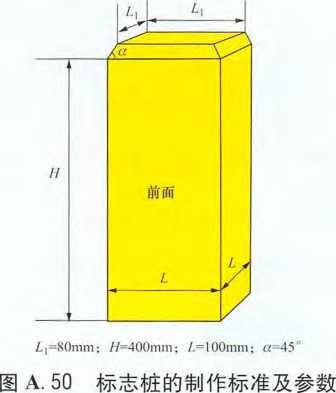

标志桩的制作标准及参数见图A. 50。

A. 7. 9使用有毒物品作业场所职业病危害告知卡制作内容与说明

A.7.9.1 “告知卡”的内容

“告知卡”包括有毒物品的通用提示栏、有毒物品名称、健康危害、警告标识、指令标识、应急处理和理化特性等内容.

A.7. 9.2 通用提示栏

“告知尸‘的最上边一栏用红底白字标明“有毒物品，对人体有害，请注意防护”等作为通用提示。

A. 7. 9. 3有毒物品名称

用中文标明有毒物品的名称=名称要醒目清晰，位于“告知长”的左上方，可能时应提供英文名称:

A. 7. 9. 4健康危害

简耍表述职业病危害因素对人伊成■的危害后果L慢性危害和特殊危害C此项目位于 “告•知甘的中I:部位C

A. 7.9.5 警告标识 / -- >χ.

在名称的莉下方，设別翎罗系最句或警告标识,冇泳交设置多重警吿标识或警示

A. 7. 9. 6 应急处理

简要表述发生急的应急救治与预防措施：■ \ \

A. 7. 9. 7指令标讨L

用警小语句或脸

A.7.9.8理化特伶•

简要表述冇捐

A. 7. 9. 9救援甫显

设立用于在量进行救援工作 A. 7. 9.10 职业

为作业人员i

A. 7. 9.11使用q再

使用冇毒物品临

「识表示要采取的职业病危害防护撷您

燃烧和爆炸危险等特性

外泄漏或者兵㈣価碘显雖州况下的紧急求助

询电话

提供职业病危屮形而露踞岫作业场所职业病危害宜貝卡示经场听职业病危钥福褊例见图\ 51

询电话

便『组织相应力

	通用提示栏
有'毒物品名称（英文）		健康危害	理化特性

':籍告标识		应急处理 /

		指令标识
救援电话：牛 43⅞≡":

图A.51有毒物品作业场所职业病危害告知卡示例

A.8安全警示线

A. 8.1安全警示线的一般要求

根据需要，安全警示线可采用直接喷涂、制成色带或用带颜色的瓷瓦等方式设置。

A.8.2禁止阻塞线

禁止阻塞线为等宽的黄色和黑色相间的条纹，色条的宽为IoOn,倾斜约45。，示例见图ʌ. 52_o

图A, 52禁止阻塞线示例

A.8.3减速提示线

减速提示线为等宽移J黄色和黑色相间的条纹，色条的宽为IOOmm,倾斜约45。，示例见图A.53。

图A. 53减速提示线示例

A.8.4安全警戒线

安全警戒线为黄色,

色条宽为Ioomm〜150mm,示例见图A. 54,

图A.54安全警戒线示例

A. 8.5防止踏空线

防止踏空线为黄色

色条宽为15Omn1.示例见图A. 55 ɔ

图A. 55防止踏空线示例

A. 8. 6防止碰头线

防止碰头线为等宽的黄色和黑色相间的条纹，色条宽为IOOn,倾斜约45。，示例见图A. 56

图A. 56防止碰头线示例

A.8.7防止绊跤线

防止绊跤线为等宽的黄色和黑色相间的条纹，色条的宽为IOOrnn₁,示例见图A. 57_o

€ ＜薄

图A. 57防止绊跤线示例

A. 8.8接地装置警示线

按照DI/T 621—1997中6. 2. 12的规定，接地装置警示线为等宽的绿色和黄色相间的条纹，色条的宽为15mm〜IOOnHIi,示例见图A. 58_O

图A.58接地装置警示线示例

A. 9安全防护

A. 9.1安全帽

安全帽的颜色见图A. 59_o

a）管理人员安全帽MIOOYIOO

b）检修人员安全帽CIOO

C）运行人员安全帽M30Y100

d）参观人员安全帽

图A. 59安全帽的颜色（续）

A. 9. 2固定式防护栏杆参数及规格

按照GB 4053. 3的相关要求，固定式防护栏杆的参数及规格见图A. 60_（

立柱。33.5〜仍0

扶手 033.5-050

注 I ： /】Nl 05Omln （离地 ∣∣⅛ 度 20nι 以下），∕ι Nl 20Omm （离地咼度 20m 及以上）,LWl OOOmin, C = IOmni ~ 20mn∣ （室外），C =Omm （室内）,II_I ≥ IOOmm_O

注2：横杆与上、下构件的净间距不应大于38O_mIn_t

注3：栏杆的全部构件采用性能不低于Q235 -A ∙ F钢材制造。

注4：栏杆釆用焊接结构，焊接要求应符含GB 50205的技术规定当不便焊接肘，也可用螺栓连接，并保证扶手能承受水平方时垂直施加的载荷不小于500N∕m,

图A. 60固定式防护栏杆参数及规格

A. 9.3临时防护遮栏

临时防护遮栏的全部构件应采用性能不低于Q235 -A的钢材制造,宜涂刷红色和白色相间的条纹。图A.61利图A. 62给出了两种可供选择的临时防护遮栏样式，其部件名称及规格分别见表A. 17〜表 A. 19_c

a）临时防护遮栏制作标准及参数（1）

A-A

b）临时防护遮栏制作标准及参数（2）

切EJ

C）临时防护遮栏样式

图A. 61临时防护遮栏样式一的制作标准及参数

a）临时防护遮栏制作标准及参数

b）临时防护遮栏样式

图A. 62临时防护遮栏样式二的制作标准及参数

表A. 17 图A. 61a）中所示参数 mm

序号	名称	规格
I	遮栏框	φ25 ×2
2	立杆	¢1() ×2
3	套管	φ20×2
4	立柱杆	φ25 ×2

表A. 18 图A,61b）中所示参数

Inln

_______序号_______	________名称________	规格
1	______m⅛______	φ!5.5 ×2
2		φ20
3	__	φ40 ×3
4	__ _________⅛o;__________	¢33.5
5	_____ 锁架	¢10() X 3

Ψ4O

I提小遮

角小

设置

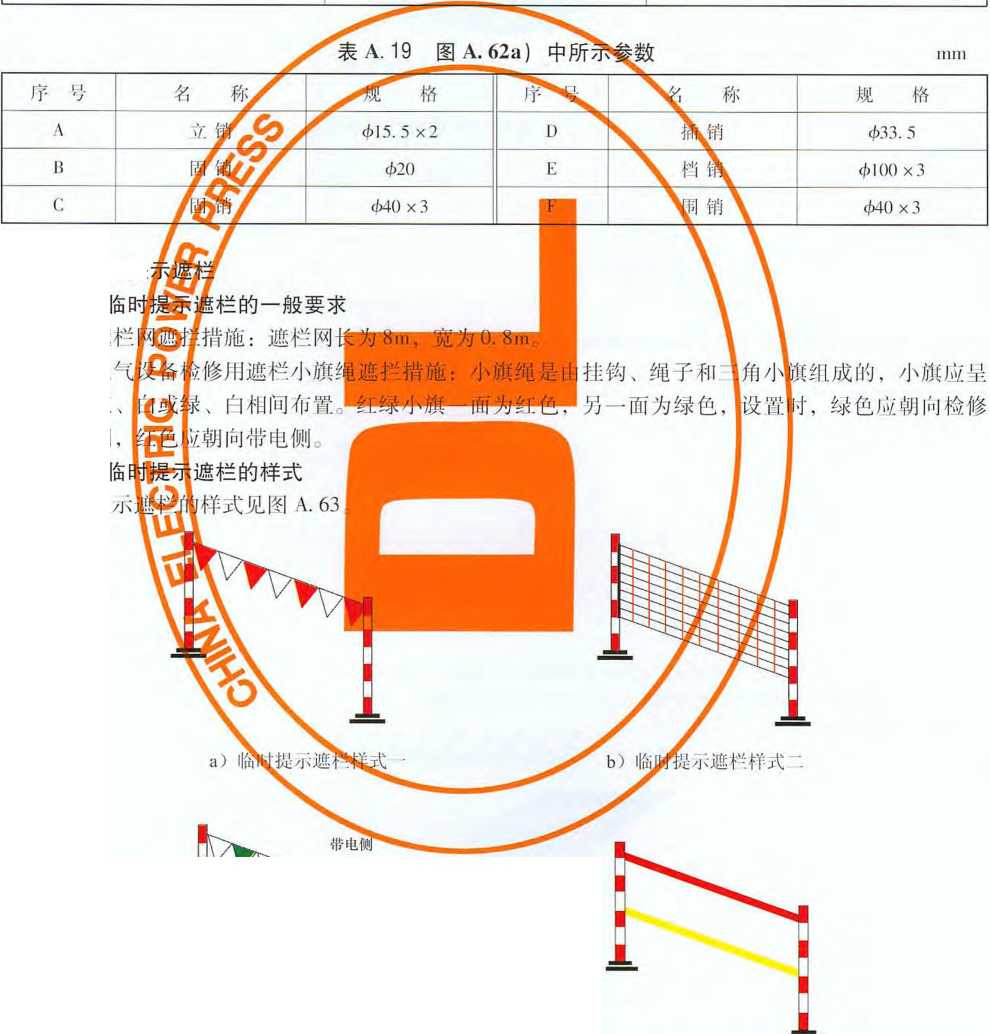

表A∙19图A∙62a）中所永参数

InnI

挂钩、绳子和另一面为绿色,

度組成的，小旗应呈 I寸,绿色应朝向检修

临晡遂

遮栏

电气I

红、］

侧,

临0

临时提ZK

忘栏的一般要求

措施：遮栏网隼为Xm∙宽为0.8m /修用遮栏小旗绳遮拦措施：小匝:— k朝向带电侧。 W遮栏的样式 ¾⅛样式见图A. 63

¢15. 5 ×2

b） 1间婀示遮栏样式二

φ4() X 3

A. 9. 4. 2

检修侧

C）临时提示遮栏样式三

注：仅限于电气设备检修。

d）临时提示遮栏样式四

A. 9.4临时提

A. 9. 4.1

A. 9. 4. 3变电站用立杆地桩

变电站用立杆地桩示意见图A. 64,图中所示参数见表A. 20_o

图A. 64变电站用立杆地桩示意

表A.20变电站用立杆地桩部件参数 min

序号	名称	__________规格材料__________
1	_________立杆_________	__________玻璃钢管邨4__________
2	_________地桩_________	Φ4O ×3钢管
3	地面基础________
4	_________地桩盖_________	_________加0金属圆盘盖_________
