中华人民共和国国家标准

GB 18564.1—2019 代替 GB 18564.1—2006

道路运输液体危险货物罐式车辆 第1部分：金属常压罐体技术要求

ROad tanker for dangerous IiqUid goods transportation—

Part 1: TeChnical requirements Of atmospheric PreSSUre metal tank

2020-01-01 实施

国家市场监督管理总局寿布 中国国家标准化管理委员会发布

目 次

前言

1 范围

2规范性引用文件

• 3 术语和定义

• 4 材料

• 5 设计

• 6 安全附件、仪表及装卸附件

• 7 制造

• 8 试验方法

• 9 检验规则

• 10 罐体标志

11出厂文件

• 12 连接要求

• 13 实施日期

附录A （规范性附录）常见液体危险货物介质及主要设计参数

附录B （资料性附录）常见液体危险货物介质与罐体材料的相容性

附录C （资料性附录）安全泄放装置的设计计算

附录D （规范性附录）在用检查

附录E （资料性附录）罐体合格证

附录F （资料性附录）出厂检验证书

附录G （资料性附录）罐体铭牌

本标准的全部技术内容为强制性。

GB 18564«道路运输液体危险货物罐式车辆》由两部分组成：

——第1部分:金属常压罐体技术要求；

—第2部分:非金属常压罐体技术要求。

本部分为GB 18564的第1部分。

本部分按照GB/T 1.1—2009给出的规则起草。

本部分代替GB 18564.1—2006«道路运输液体危险货物罐式车辆 第1部分：金属常压罐体技术 要求》，与GB 18564.1—2006相比，除编辑性修改外技术变化如下：

——修改了第1章适用范围（见第1章.2006年版的第1章）；

一删除了“压力”“计算压力”“罐体”“安全附件”“排放系统”的术语和定义（见2006年版的3.1、3.

2、3.3、3.4、3.5）；

——修改了“液体”的术语和定义（见3.1,2006年版的3.7）；

——增加了•'罐式车”“罐式半挂车”“容积”“充装率”的术语和定义（见3.4、3.5、3.6、3.7）；

——删除了第四章总论（见2006年版的第4章）；

删除了装运剧毒类介质的罐体有效容积的要求（见2006年版的5.1.1.4）:

——删除了附录A以外的液体危险货物罐体设计的要求（见2006年版的5.1.1.5）；

——修改了与介质接触的材料相容性的要求（见4.1.1,2006年版的5.2.1.4）：

——增加了与受压元件相焊接的非受压元件用材料焊接性要求（见4.1.2） _i

——增加了设计压力大于或等于0.1 MP_a或真空度大于或等于0.02 MP_a的罐体材料和焊接材料 的要求（见4.1.3）；

——增加了材料质量证明书及材料标志要求（见4.1.4）；

——修改了罐体材料的一般要求（见4.2.1,2006年版的5.2.1.1,5.2.1.2）;

——修改了与装运介质相对应罐体材料的选用要求（见4.2.2,2006年版的5.2.1.5、5.2.1.6）；

——修改了罐体用钢材选用要求（见4.2.3,2006年版的5.2.2）；

——增加了罐体受压元件用钢的要求（见4.2.3.1）；

——增加了罐体用碳素钢和低合金钢化学成分要求（见4.2.3.2）;

——删除了装运剧毒类介质的罐体用碳素钢和低合金钢钢板，在制造前的复验要求（见2006年版 的 5.2.1.3）；

——修改了罐体用钢材力学性能要求（见4.2.3.3,2006年版的5.2.2.2）；

-一增加了罐体用钢板的要求（见4.2.3.4）；

——修改了罐体用锻件的要求（见4.2.3.5,2006年版的5.2.5）；

——修改了罐体用管材的要求（见4.2.3.6,2006年版的5.2.6）；

——修改了非金属衬里材料的相关规定（见4.2.5,2006年版的5.2.4）.；

——增加了选择焊接材料应考虑焊接接头力学性能与罐体母材的匹配，并保证焊接接头的抗拉强 度大于或等于母材标准规定的下限值（见4.3.2）；

一增加了焊接材料应满足NB/T 47014焊接工艺评定的要求，评定合格后方可使用（见4.3.3）；

——増加了与奥氏体不锈钢表面接触的保温材料氯离子含量的要求（见4.4.3）；

——修改了保温层要求（'见4.4.4,2006年版的5.2.8.3）;

——增加了外购件、密封垫片、紧固件的要求（见4.5.1,4.5.2,4.5.3）；

——删除了防火和防静电的要求（见2006年版的5.1.2）；

——増加了罐体设计文件要求，包括风险评估报告、设计说明书、设计计算书、设计图样、制造技术 条件、使用说明书（见5.1.1）；

——增加了罐体设计总图应注明内容要求（见5.1.2）；

—增加了罐体图应注明内容要求（见5.1.3）；

——修改了罐体与罐式车底盘的连接要求（见12.1.2006年版的5.3.1）：

——修改了罐体与罐式半挂车行走机构的连接要求（见12.2,2006年版的5.3.2）；

——增加了罐体设计时还应符合其他标准的要求（见5.2.1.1）；

——增加了罐体设计代码与介质对应关系表（见5.2.1.2）；

——修改了罐体横截面的要求（见5.2.1.4,2006年版的5.4.1.5）；

——增加了非圆形截面的曲率半径要求（见5.2.1.5）；

—修改了罐体设计应考虑正常工作中可能出现的载荷.增加液压试验时的液柱静压力.删除罐体 自重及装运介质的重力载荷（见5.2.2.1,2006年版的5.4.2.1）；

——修改了罐体设计应考虑的惯性力（见5.2.2.2,2006年版的5.4.2.2）;

——修改了罐体设计压力的要求（见5.2.4.2006年版的5.4.1.1,5.4.3.1）;

——修改了罐体计算压力的要求（见5.2.5.2006年版的5.4.1.2,5.4.3.2）；

——修改了许用应力要求（见5.2.7.2006年版的5.4.6）；

—修改了可不考虑材料腐蚀裕量的条件（见5.2.8.2,2006年版的5.4.7.2）;

——修改了介质毒性危害程度确定依据的标准（见5.2.9.3,2006年版的5.4.8.3）;

——修改了最大允许充装量的计算方法及要求（见5.2.10.2006年版的5.1.9）；

——修改了罐体计算厚度的计算要求（见5.2.11,2006年版的5.4.10）；

——修改了罐体焊接接头系数要求，规定罐体应采用全焊透对接接头，焊接接头系数应按选定的建 造标准确定（见5.2.12,2006年版的5.4.10）；

——修改明确了按基准钢设定的装有保护装置的圆筒体和最大曲率半径小于或等于2 000 mm的 非圆形筒体最小厚度要求（见5.2.13.3,2006年版的5.4.13.3）；

——增加了两侧面的曲率半径小于或等于2 000 mm,顶部和底部曲率半径小于或等于3 000 mm 的非圆形筒体最小厚度要求（见5.2.13.4）；

——修改了防止筒体刚性破坏的保护装置的要求（见5.2.13.5,2006年版的5.4.13.4）；

——修改了焊接接头设计要求（见5.2.15.1,2006年版的5.4.1.3.5.4.1.4） _i

一修改了封头、隔仓板设计要求（见5.2.15.2,2006年版的5.4.13.5,5.4.13.6）；

—修改了人孔的尺寸，并规定多仓的罐体.每一分仓应至少设置一个人孔（见5.2.15.4,2006年版 的 5.4.16）；

——修改了倾覆保护装置的要求（见5.2.16,2006年版的5.4.18.1）；

——删除了衬里罐体的设计要求（见2006年版的5.4.18.2）；

—增加了结构件与罐体的连接要求（见5.2.17）；

——修改了罐体与支座连接部位应力校核的要求（见5.2.18.3,2006年版的5.4.12.3）；

一修改了管路布置的规定，增加管路与排气管、消音器、阻火装置的距离要求及管路和管路配件 的公称压力要求（见5.3.3,2006年版的5.6.4）；

——修改明确了当罐体设计代码第三部分为C和D时.装卸管路系统应设置在罐体顶部（见5.4.3、 5.4.4.2006 年版的 5.8.3、5.8.4、5.8.5）；

——增加了对于易燃介质，泵送系统中的电路应符合GB/T 4208规定的IP54防护等级的要求（见 5.5.4）；

—修改了扶梯、可折叠护栏和高空作业安全带的设置要求（见5.6,2006年版的5.9）；

——修改了罐体耐压试验压力（见5.7.2,2006年版的5.4.17.2）；

——修改了安全附件、仪表及装卸附件的一般要求（见6.1,2006年版的5.5.1）；

一修改了安全泄放装置的组成及标记内容，并规定多个安全泄放装置的排放能力应当是各个安 全泄放装置排放能力之和（见6.2.1.1.6.2.1.6,2006年版的5.5.2.1、5.5.2.7）；

——增加了与爆破片申联的安全阀的排放能力修正系数［见6.2.1.8 h）］_;

——删除了气体在超压排放时排放口朝向的要求［见2006年版的5.5.2.11 a）］；

——修改了呼吸阀的岀气开启压力和进气开启压力（见6.2.1.10,2006年版的5.5.2.10）；

——增加了真空减压阀的设置要求（见6.2.2）；

-—修改了紧急切断装置的要求,规定紧急切断阀自始闭起.应在5 S内闭止，阀体不得采用铸铁 或非金属材料制造，安装紧急切断阀的法兰应直接焊接在筒体或封头上（见6.2.3,2006年版 的 5.5.3）；

——增加了装卸阀门的要求.规定装卸阀门应在全开和全闭工作状态下进行气密性试验合格，阀休 不得选用铸铁或非金属材料制造且应有永久性标识或金属铭牌，手动阀门应在阀门承受气密 性试验压力下全开、全闭操作自如，并不应感到有异常阻力、空转等（见6.4.1.3、6.4.1.4、 6.4.1.5^6.4.1.6）;

——修改了装卸用管和快装接头的要求（见6.4.2,2006年版的5.5.4）：

—删除了焊接人员与无损检测人员证书要求（见2006年版的6.1.2）；

—增加了罐体的受压元件（封头、锻件等）以及安全附件、仪表和装卸附件等为外购、外协件时的 使用要求（见7.1.2）；

——增加了罐体设计和制造一般要求（见7.2.1）；

——增加了罐体制造中钢板表面机械损伤的处理要求（见7.2.2.2）;

—修改了圆形截面的碟形、椭圆形封头的制造要求（见7.2.2.4,2006年版的6.2.3）；

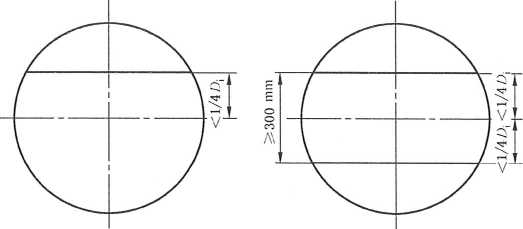

——修改了封头拼接的要求，规定中间板的宽度应大于或等于300 mm,封头直边部分不应存在纵 向皱折（见 7.2.2.5、7.2.2.6,2006 年版的 6.2.4、6.2.6）；

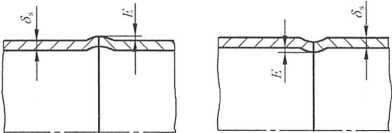

——增加了罐体对接焊接接头的对口错边量。应小于或等于l∙5mm的要求（见7.2.2.7）;

■—增加了筒体组装时不应釆用十字焊缝的要求（见7.2.2.10）：

——增加了机械加工表面和非机械加工表面的线性尺寸极限偏差要求（见7.2.2.15）；

——增加了紧固件级别及螺栓性能要求（见7.2.2.16）；

——增加了罐体的主要几何尺寸、管口方位要求（见7.2.2.17）；

——修改了罐体施焊前进行焊接工艺评定及禁止施焊条件要求（见7.2.3.1.7,2.3.2.2006年版的 6.3.1^6.3.2）;

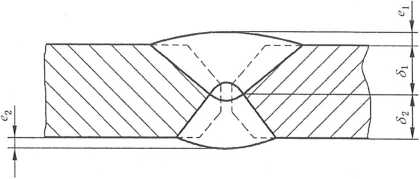

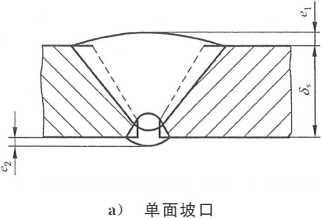

——修改了罐体对接焊接接头的余高要求（见7.2.3.4,2006年版的6.3.4）；

—修改明确了充装毒性程度为极度、高度危害介质及高合金钢制罐体的焊接接头表面不得有咬 边缺陷（见7.2.3.6,2006年版的6.3.6）；

——删除了施焊后应在焊接接头打上焊工钢印的要求（见2006年版的6.3.14）；

——修改了热处理的要求（见7.2.4.2006年版的6.4）；

——修改了无损检测的要求（见7.2.5,2006年版的6.5）；

—增加了非圆形截面罐体直线度及圆弧区横截面上最大和最小成品内半径之差要求（见7.2.6）； ——增加了盛水试验时焊接接头如有渗漏.返修后应重新试验的要求（见8.2.3）； ——修改了耐压试验要求（见8.3,2006年版的7.3）；

——修改了液压试验的试验方法（见8.3.2,2006年版的7.3.4.2）;

—修改了气压试验的试验方法,并增加了气液组合压力试验要求及方法（见8.3.3,2006年版的7.4）；

——修改了装卸用管和快装接头试验要求（见8.5.1,2006年版的7.5.1）；

——增加了在用检查要求（见9.1）；

——增加了制造单位出厂检查要求（见9.2）；

——修改了岀厂检验项目（见9.3,2006年版的第8章）；

——删除了罐体涂装要求（见2006年版的9.1）；

——修改了罐体（车）标志要求（见第10章,2006年版的9.2,9.3）;

——删除了贮存要求（见2006年版的第10章）；

——修改了罐体（车）出厂技术文件和资料要求（见11.1,2006年版的11.1）；

——删除了质量证明书中热处理报告要求（见2006年版的11.2）；

——删除了定期检验要求（见2006年版的第12章）；

——增加了连接要求（见第12章）；

——修改了常见液体危险货物介质及主要设计参数表,增加了“表A.1常见液体危险货物介质及 主要设计参数”中的介质数量（见表A.1.2006年版的表A.1）；

——增加了罐体设计代码对应表（见表A.2）；

——修改了常见液体危险货物介质与罐体材料的相容性列表，增加了"表B.1常见液体危险货物 介质与罐体材料的相容性”中的介质数量（见表B.1.2OO6年版的表B.1）；

——修改了附录C安全泄放装置的设计计算（见附录C,2006年版的附录C）:

——删除了非圆形截面罐体的要求（见2006年版的附录D）；

——增加了在用检查的要求（见附录D）；

——增加了罐体合格证和产品数据表（见附录E）；

——增加了出厂检验证书（见附录F）；

——增加了罐体铭牌（见附录G）。

本部分由中华人民共和国工业和信息化部提出并归口。

本部分起草单位:扬州中集通华专用车有限公司、中国特种设备检测研究院、上海华谊集团装备工 程有限公司、广州特种承压设备检测研究院、荆门宏图特种飞行器制造有限公司、东营市特种设备检验 所、杭州专用汽车有限公司、丹东黄海特种专用车有限责任公司、南京三圣物流有限公司、东莞永强汽车 制造有限公司、航天晨光股份有限公司、程力专用汽车股份有限公司。

本部分主要起草人:房坤、李军、肖超波、肖学文、魏巍、沈建明、王继鑫、刘洪庆、黄强华、李光海、 丁浩、王特夫、许家龙、程阿罗。

本部分所代替标准的历次版本发布情况为：

---GB 18564—2001 ；

——GB 18564.1—200β_o

道路运输液体危险货物罐式车辆 第1部分：金属常压罐体技术要求

1范围

GB 18564的本部分规定了道路运输液体危险货物罐式车辆（以下简称罐车）的金属常压罐体（以下 简称罐体）的材料、设计、安全附件、仪表及装卸附件、制造、试验方法、检验规则、标志与标识、出厂文件 等要求。

本部分适用于同时满足下列条件的罐体：

a） 充装介质为液体危险货物的；

b） 正常运输过程中的工作压力小于0.1 MPa的；

C）金属材料制造且与定型汽车底盘或与罐式半挂车行走机构为永久性连接的。

本部分不适用于非金属材料、真空绝热结构或军事装备等有特殊要求的罐体。

对不能采用本部分进行设计的罐体.允许釆用以下方法设计，但需按照国家有关规定进行评定、 认可：

——包括有限元法在内的应力分析；

—验证性实验分析（如实验应力分析、验证性液压试验）；

-—用可比的已投入使用的结构进行对比验证设计。

注1：罐体界定范围如下：

a） 罐体与管路焊接连接的第一道环向接头的坡口面；

b） 罐体与管路、安全附件、仪表及装卸附件螺纹连接的第一个螺纹接头端面、法兰连接的第一个法兰密 封面；

C）罐体开孔部分的端盖、端塞及其紧固件；

d）罐体与非受压元件的连接焊缝。

注2：管路包括所有与罐体相连接的管子与管件。

注3：附件包括所有安全附件、仪表及装卸附件。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件.仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。

GB/T 150（所有部分）压力容器

GB/T 228.1金属材料 拉伸试验 第1部分:室温试验方法

GB/T 229金属材料夏比摆锤冲击试验方法

GB/T 700碳素结构钢

GB/T 713锅炉和压力容器用钢板

GB 1589汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值

GB/T 1591低合金高强度结构钢

GB/T 1804 一般公差未注公差的线性和角度尺寸的公差

GB/T 2975钢及钢产品力学性能试验取样位置及试样制备

GB/T 3274碳素结构钢和低合金结构钢热轧钢板和钢带

GB/T 3531低温压力容器用钢板

GB/T 3730.3汽车和挂车的术语及其定义车辆尺寸

GB/T 4208 外壳防护等级（IP代码）

GB/T 4237不锈钢热轧钢板和钢带

GB/T 6479高压化肥设备用无缝钢管

GB 6944危险货物分类和品名编号

GB/T 8163输送流体用无缝钢管

GB/T 9948石油裂化用无缝钢管

GB/T 9969工业产品使用说明书总则

GB 12268危险货物品名表

GB/T 14976流体输送用不锈钢无缝钢管

GB/T 17393覆盖奥氏体不锈钢用绝热材料规范

GB/T 17600.1钢的伸长率换算 第1部分:碳素钢和低合金钢

GB/T 17600.2钢的伸长率换算 第2部分:奥氏体钢

GB/T 23336半挂车通用技术条件

GB/T 24511承压设备用不锈钢和耐热钢钢板和钢带

GB/T 25198压力容器封头

GB/T 26929 压力容器术语

GB/T 30583承压设备焊后热处理规程

GBZ 230职业性接触毒物危害程度分级

JB 4732钢制压力容器分析设计标准

JB/T 4734铝制焊接容器

NB/T 47003.1 钢制焊接常压容器

NB/T 47008承压设备用碳素钢和合金钢锻件

NB/T 47009低温承压设备用合金钢锻件

NB/T 47010承压设备用不锈钢和耐热钢锻件

NB/T 47013（所有部分）承压设备无损检测

NB/T 47014 承压设备焊接工艺评定

NB/T 47018（所有部分）承压设备用焊接材料订货技术条件

QC/T 932道路运输液体危险货物罐式车辆紧急切断阀

HG/T 20660压力容器中化学介质毒性危害和爆炸危险程度分类标准

3 术语和定义

GB/T 150、GB 1589,GB/T 3730.3、GB/T 26929界定的以及下列术语和定义适用于本文件。

3.1

液体IiqUid

在50 °C时饱和蒸汽压小于或等于0.3 MPa（绝压），20 °C时0.101 3 MPa（绝压）压力下不完全是气 态,0.101 3 MPa（绝压）压力下熔点或起始峪点小于或等于20 °C的物质。

3.2

液体危险货物 dangerous IiqUid goods

具有爆炸、易燃、毒害、感染、腐蚀、氧化等危险特性，在运输、储存、生产、经营、使用和处置中，容易 造成人身伤亡、财产损毁或环境污染而需要特别防护的液体货物。

3.3

道路运输液体危险货物罐式车辆 road tanker for dangerous IiqUid goods transportation

罐体内充装液体危险货物，且与定型汽车底盘或罐式半挂车行走机构釆用永久性连接的道路运输 罐式车辆。

3.4

罐式车 tank truck

罐体安装在定型汽车底盘上的道路运输罐式车辆。

3.5

罐式半挂车 Semi-trailer

罐体安装在无动力半挂行走机构上的道路运输罐式车辆，包括半承载式（有车架）和承载式（无 车架）。

3.6

容积 VOlUIne

常温状态下罐体所能容纳水的最大体积。

3.7

充装率 degree Of filling

罐体充装液体的体积与容积的比值。

3.8

基准钢 reference Steel

设定的标准抗拉强度下限值（RQ为370 MPa,断后伸长率（A）为27%的基准材料。

4材料

• 4.1 一般规定

4.1.1与介质接触的材料应与介质相容。

4.1.2与受压元件相焊接的非受压元件用材料应具有良好的焊接性。

4.1.3罐体材料和焊接材料除应符合本部分的规定外.设计压力大于或等于0.1 MPa或真空度大于或 等于0.02 MPa的罐体材料和焊接材料还应符合GB/T 150的规定。

4.1.4罐体及焊接材料生产单位应向制造方提供材料质量证明书，材料质量证明书的内容应齐全、清 晰,且盖有材料生产单位的质量检验章，材料上应有清晰、牢固的标志。

4.2罐体材料

4.2.1通用要求

罐体选用的材料应符合相应国家标准、行业标准的规定,应考虑罐体的使用条件（如设计温度、设计 压力、介质特性和操作特点等）、材料的性能（力学性能、工艺性能、化学性能和物理性能）、罐体的制造 ^-T- -I-I-丄乙。

4.2.2相容性要求

罐体用材料的腐蚀速率应小于或等于0.5 mm∕年，对于充装附录A中介质的罐体，其材料可以参 见附录B或用户提供与材料相容性数据选用。

4.2.3钢材选用规定

4.2.3.1罐体受压元件用钢应为镇静钢。

4.2.3.2罐体用碳素钢和低合金钢的化学成分（质量保证书中的值）碳（C）含量应不大于0.20%、磷（P） 含量应不大于0.030%、硫（S）含量应不大于0.030%。

4.2.3.3力学性能的要求如下：

a） 罐体用碳素钢或低合金钢钢材，常温下的屈服强度标准值应小于或等于460 MPa,抗拉强度上 限标准值应小于或等于725 MPa,且能适应罐车在运输、使用中所遇到的环境条件，并符合设 计图样的要求。

b） 罐体用碳素钢或低合金钢.常温下的屈服强度与抗拉强度（材料质量证明书中的值）之比应小 于或等于0.85_o

C）冲击试验方法应符合GB/T 229的规定，冲击试验温度应符合设计要求.夏比V型缺口试样冲 击功（KU,）指标应符合表1的规定。当钢材标准中冲击功指标高于表1规定时，还应符合相 应钢材标准的规定。奥氏体不锈钢及厚度小于6 mm的碳素钢或低合金钢钢板可免除冲击 试验。

d） 夏比V型缺口试样的取样部位和方向应符合GB/T 2975的规定。冲击试验每组取3个标准 试样，允许1个试样的冲击功数值小于表1的规定值,但应大于或等于表1规定值的70%。当 钢材尺寸无法制备标准试样时，则应制备宽度为7.5 mm或5 mm的小尺寸冲击试样，其冲击 功指标分别为标准试样冲击功指标的75%或50%。

e） 拉伸试验应符合GB/T 228.1的规定，其断后伸长率（A）应满足下列要求：

D受压元件用钢板、钢管和钢锻件的断后伸长率（A）应符合相应钢材标准的规定；

2） 焊接结构用碳素钢、低合金钢板，除应符合相应钢材标准的规定外，其断后伸长率（A）还 应符合表2的规定；

3） 釆用不同尺寸试样的断后伸长率指标.应按照GB/T 17600.1和GB/T 17600.2进行换 算,换算后的指标应符合表2的规定。

表1碳素钢和低合金钢（钢板、钢管和钢锻件）冲击功

表2钢板断后伸长率指标

4.2.3.4钢板的要求如下:

a） 罐体用不锈钢板应符合GB/T 4237或GB/T 24511的规定。

b） 罐体用碳素钢或低合金钢板应符合GB/T 700.GB∕T 713,GB∕T 159EGB/T 3274或 GB/T 3531的规定。充装毒性程度为极度、高度危害介质的罐体用碳素钢或低合金钢板应符 合GB/T 713的规定。

C）罐体常用钢板的性能指标见表3。

表3罐体常用钢板性能指标

注:当材料标准中规定了 Λ_p,.o的值，可使用R_p,._j来确定许用应力。

4.2.3.5钢锻件的要求如下：

a） 罐体用碳素钢和合金钢、低温用低合金钢和不锈钢钢锻件应分别符合NB/T 47008、 NB/T 47009或 NB/T 47010 的规定；

b） 与罐体内介质接触的钢锻件的级别应不低于U级。

4.2.3.6管材的要求如下：

a） 碳素钢、低合金钢钢管应符合GB/T 6479,GB∕T 9948或GB/T 8163的规定。与毒性程度为 极度、高度危害的介质接触的钢管，应符合GE/T 6479或GB/T 9948的规定，且应按相关标 准逐根进行压力试验,试验压力不低于1.6 MP_a或按设计图样的规定。

b） 不锈钢钢管应符合GB/T 14976的规定。

4.2.4铝制材料选用规定

铝及铝合金材料应符合JB/T 4734的规定，其断后伸长率应大于或等于12%。

4.2.5非金属衬里材料

非金属衬里材料的选用要求如下：

a） 非金属衬里材料应与介质相容，材料应均匀、无气孔、无穿透性针孔；

b） 非金属衬里材料的选用应考虑罐体结构和使用要求。

4.3焊接材料

4.3.1罐体用焊接材料应符合NB/T 47018的规定。

4.3.2选择焊接材料应考虑焊接接头力学性能与罐体母材的匹配，并保证焊接接头的抗拉强度大于或

等于母材标准规定的下限值。

4.3.3焊接材料应满足NB/T 4701-1焊接工艺评定的要求，评定合格后方可使用。

4.3.4制造单位应建立并执行焊接材料验收、复验、保管、烘干、发放和回收制度。

4.4保温材料

4.4.1保温材料的材质应符合相关的标准要求.具有良好的化学稳定性，对设备和管路无腐蚀作用。

4.4.2保温材料的材质应具有良好的保温性能和阻火功能，当遭受火灾时不应大量逸散有毒气体。

4.4.3保温材料与奥氏体不锈钢表面接触的，其氯离子含量应符合GB/T 17393的规定。

4.4.4作为防火隔热的保温层，应满足在温度小于或等于650 °C时保持有效，且其外壳应采用熔点大 于或等于700 °C的材料。

4.5其他

4.5.1外购件应符合相应国家标准或行业标准的规定，并有相应的质量证明文件。

4.5.2密封垫片应符合相应标准的规定。

4.5.3紧固件应符合相应国家标准或行业标准的规定。

5设计

5.1设计文件

5.1.1罐体的设计文件至少应包括下列内容：

a） 风险评估报告.包括建造过程及使用阶段的主要失效模式和风险控制等；

b） 设计说明书，包括设计条件说明、设计规范与标准的选择、主要设计结构的确定原则、主要设计 参数的确定原则、材料的选择、安全附件、仪表及装卸附件的选择.同时还需要对所充装介质的 主要物理化学性质、危险特性等作出说明；

C）设计计算书.包括罐体计算（包括强度、刚度和外压稳定性计算）、支座结构强度计算、容积计 算、轴荷分配计算、侧倾稳定性计算，需要时还包括结构强度应力分析报告、安全泄放量计算、 安全泄放装置泄放能力计算、传热计算等；

d） 设计图样，包括总图、罐体图、管路系统图等；

e） 制造技术条件，包括主要制造工艺要求、检验试验方法等；

f） 使用说明书，包括主要技术性能参数、适用的介质、装卸附件和安全附件等的规格和连接方式、 操作使用说明、使用注意事项和必要的警示性要求等。

5.1.2设计总图至少应注明下列内容：

a） 产品名称、型号及设计制造依据的主要法规、标准；

b） 工作条件.包括使用环境温度、工作温度、工作压力、介质的危害性及特殊的腐蚀条件等；

C）设计条件，包括设计温度、设计载荷、介质、腐蚀裕量和焊接接头系数等；

d） 主要技术参数，包括罐车的总质量、整备质量、罐体容积、最大允许充装量等；

e） 设计使用年限；

f） 特殊制造要求•如氮气或者惰性气体置换要求等；

g） 试验要求；

h） 防腐蚀要求；

i） 附件的规格、性能参数及连接方式；

j） 装卸口位置、规格及连接方式等；

k） 铭牌位置；

D -运输中的气体保护要求,如氮气或者其他不溶性气体的封罐压力限制等要求;-

m）其他要求.如底盘型号、底盘生产企业、前悬/后悬、接近角/离去角、设计限速、外形尺寸、轴距、 满载时轴荷分配等。

5.1.3罐体图至少应注明下列内容：

a） 设计制造依据的主要法规、标准；

b） 罐体材料的牌号、规格、标准及要求；

C）主要设计参数，包括设计压力、设计温度、腐蚀裕量、焊接接头系数、最大允许充装量、容积、充 装介质及介质的危害性等；

d） 筒体、封头的名义厚度和最小成形厚度；

e） 装卸口位置、规格及连接方式等；

f） 无损检测要求；

g） 热处理要求（需要时）；

h） 耐压试验和气密性试验要求；

i） 罐体的设计使用年限。

5.2罐体

5.2.1 一般要求

5.2.1.1罐体设计除应符合本部分的规定外，还应分别符合下列规定：

a） 设计压力低于0.1 MPa且真空度低于0.02 MPa的罐体应符合NB/T 47003.1或JB T 4734 的规定；

b） 设计压力大于或等于0.1 MPa或真空度大于或等于0.02 MPa的罐体应符合GB/T 150、 JB 4732或 JB/T 4734 的规定。

5.2.1.2罐体设计代码与介质的对应关系见附录A中表A.2。

5.2.1.3罐体的制造技术要求应符合本部分的相应规定。

5.2.1.4罐体的横截面一般宜采用圆形，其形状的选择应遵循以下原则：

a） 充装毒性程度为极度、高度危害介质或附录A中液压试验压力大于或等于0.4 MPa的罐体应 采用圆形截面；

b） 充装其他介质，且液压试验压力低于0.4 MP_a的罐体应采用圆形、椭圆形或带有一定曲率的凸 多边形（以下将椭圆形或带有一定曲率的凸多边形简称为非圆形）截面。

5.2.1.5非圆形截面的曲率半径应符合下列规定之一：

a） 截面的最大曲率半径小于或等于2 000 mm；

b） 截面的两侧面的曲率半径小于或等于2 000 mm.顶部和底部的曲率半径小于或等于 3 000 mm₀

5.2.2载荷

5.2.2.1罐体设计应考虑正常工作中可能出现的下列载荷，以及载荷组合：

a）  内压、夕卜压；

b） 充装量达到最大允许值时的液柱静压力；

C）液压试验时的液柱静压力；

d） 运输时的惯性力；

e） 支座与罐体连接部位或支承部位的作用力；

f） 连接管路和其他部件的作用力；

g） 附件及管路、平台等的重力载荷；

h） 温度梯度或热膨胀量不同引起的作用力；

i） 冲击力，如由流体冲击引起的作用力等。

5.2.2.2罐体设计，应考虑下列惯性力：

a） 运行方向：最大质量的两倍乘以重力加速度；

b） 与运行方向垂直的水平方向：最大质量乘以重力加速度；

C）垂直向上：最大质量乘以重力加速度；

d）垂直向下：最大质量的两倍乘以重力加速度。

注：计算罐体在运输工况中所承受的惯性力载荷时，最大质量为介质的最大允许充装质量；计算罐体与行走机构、 定型汽车底盘等连接处在运输工况中所承受惯性力载荷时，最大质量为介质的最大允许充装质量、罐体及附件 质量之和。

5.2.3 设计温度

罐体的设计温度应按以下要求确定：

a） 罐体结构为裸式或带遮阳罩的，设计温度应大于或等于50 °C；

b） 罐体结构有保温层的，设计温度应大于或等于元件金属在工作状态可能达到的最高温度，对于 0 °C以下的金属温度，设计温度应小于或等于元件金属可能达到的最低温度；

C）设计温度应考虑环境温度的影响。

5.2.4设计压力

罐体的设计压力应取下列工况中的较大值：

a） 设计温度时介质的饱和蒸汽压、封罐压力以及液体膨胀引起的压力之和；

b） 充装、卸料时的压力。

5.2.5计算压力

5.2.5.1当附录A中罐体设计代码第二部分为G时，表示充装50 °C时饱和蒸汽压小于或等于 0.01 MPa的介质，罐体计算压力应取下列a）、b）的较大值：

a） 设计压力与5.2.2.2所列惯性力产生的等效压力之和，等效压力取值应大于或等于0.035 MPa；

b） 考虑充装和卸料压力：

—采用重力方法卸料时，应取作用于罐体底部的充装介质的两倍液柱静压力或两倍水柱静 压力的较大值；

——采用压力方法充装或压力卸料时，应取充装压力或卸料压力较大值的1.3倍。

5.2.5.2当附录A中罐体设计代码第二部分已给定最小计算压力的数值时，罐体计算压力应取下列 a）、b）、C）的最大值：

a） 设计压力与5.2.2.2所列惯性力产生的等效压力之和，等效压力取值应大于或等于0.035 MPa_o

b） 附录A中罐体设计代码已规定的计算压力。

C）考虑充装和卸料压力：

——对充装50 °C时饱和蒸汽压大于0.01 MPa,且沸点大于35 °C的介质，应取充装或卸料压 力较大值的1.3倍，与0.15 MPa的较大值；

—对充装50 °C时饱和蒸汽压大于0.01 MPa,且沸点不大于35 °C的介质，应取充装或卸料 压力较大值的1.3倍.与0.4 MPa的较大值。

5.2.6 计算外压

5.2.6.1当未装真空减压阀、呼吸阀时，罐体计算外压应大于或等于0.04 MPa_O

5.2.6.2当装有真空减压阀，但未安装呼吸阀时.罐体计算外压应大于或等于0.021 MPa_O

5.2.6.3当装有呼吸阀，可免除罐体外压计算。

5.2.7 许用应力

5.2.7.1当罐体承受内压载荷时，罐体用材料的许用应力按选定的建造标准确定。

5.2.7.2当考虑局部应力时，可按JB 4732的规定进行分类评定，设计应力强度取罐体材料的许用 应力。

5.2.8腐蚀裕量

材料的腐蚀裕量应由用户提供或设计确定，且满足下列要求：

有腐蚀或磨损的零件，应根据罐体设计使用年限和介质对材料的腐蚀速率确定;

罐体各组件的腐蚀程度不同时，可采用不同的腐蚀裕量；

碳素钢或低合金钢制罐体，其腐蚀裕量应大于或等于1 mm_o

有下列情形之一者，可不考虑材料的腐蚀裕量：

罐体采用不锈钢，且介质对罐体材料无腐蚀作用；

有耐腐蚀衬里或涂层。

5.2.9介质的分类及危害性

危险货物分类应符合GB 6944的规定。

介质的品名、编号及包装类别应符合GB 12268的规定。

介质的毒性危害程度的确定应符合HG/T 20660和GBZ 230的规定。

式（1）〜式（4）中：

A —充装温度下的最大充装率；

/f ——充装期间的介质温度.单位为摄氏度（°C）；

α ——15 ⁰C-50 "C之间（即最大温度变化为35 °C）介质的平均体积膨胀系数。α按式（5）进 行计算：

式中：

_lo₁₅--介质在15 °C时的密度，单位为千克每立方米（kg∕π√）；

_（O_SO--介质在50 °C时的密度.单位为千克每立方米（kg∕m³） _o

5.2.10.2对于设计温度高于50笆的罐体，其最大充装率应不大于95%。

5.2.10.3罐体最大允许充装量应按式（6）进行计算：

W =（PNPg               ..............................（ 6 ）

式中：

W -一罐体最大允许充装量，单位为千克（kg）；

V -一罐体容积,单位为立方米（m³）；

P_e——充装温度下的介质密度，单位为千克每立方米（kg∕m³）_o

5.2.10.4罐体最大允许充装量应不大于罐车的额定载质量。

5.2.11罐体计算厚度

5.2.11.1确定罐体计算厚度时.应按本部分规定的许用应力和计算压力及GB/T 150.3或JB 4732进 行计算。

5.2.11.2罐体结构不符合GB/T 150.3的要求时，应按本部分规定的计算压力和JB 4732进行应力 分析。

5.2.12罐体焊接接头系数

罐体应采用全焊透对接接头，焊接接头系数应按选定的建造标准确定。

5.2.13筒体最小厚度

筒体最小厚度不包含材料厚度负偏差、腐蚀裕量以及加工制造过程中的工艺减薄量。

圆筒体和最大曲率半径小于或等于2 000 mm的非圆形筒体.其最小厚度应符合下列要求： 按基准钢设定的筒体最小厚度：当内直径小于或等于1 800 nun时，应大于或等于5 mm；当内 直径大于1 800 mm时.应大于或等于6 mm； 钢制筒体的最小厚度按式（7）进行计算；

铝或铝合金制筒体的最小厚度按式（8）进行计算：

_δ _  464%

'—）2 .     21. 4&

ðɪ = _3/ =

√（R_mA,）

式（7）、式（8）中：

曷——所用材料的筒体最小厚度.单位为毫米（mm）；

瓦一-按基准钢设定的筒体最小厚度，单位为毫米（mm）；

R —所用材料的标准抗拉强度下限值,单位为兆帕(MPa)；

A,—所用材料的断后伸长率，％。

5.2.13.3圆筒体和最大曲率半径小于或等于2 OOO mm的非圆形筒体.当装有防止筒体在横向冲击或 翻倒情况下刚性破坏的保护装置，且该保护装置符合5.2.13.5规定的条件下，最小厚度可适当减小，且 按下列规定确定：

• a) 按基准钢设定的筒体最小厚度：当内直径或当量内直径小于或等于1 800 mm时，其最小厚度 应大于或等于3 mm；当内直径或者量内直径大于1 800 mm时，其最小厚度应大于或等于 4 mm ；

• b) 钢制、铝及铝合金筒体，其最小厚度分别按式(7)或式(8)进行计算，且符合表4的规定。

表4筒体最小厚度

5.2.13.4 两侧面的曲率半径小于或等于2 000 mm,顶部和底部曲率半径大于2 000 mm但小于或等于

3 000 Inm的非圆形筒体，当装有防止筒体在横向冲击或翻倒情况下刚性破坏的保护装置,且该保护装 置符合5.2.13.5规定的条件下，筒体最小厚度应符合下列规定：

• a) 按基准钢设定的筒体最小厚度应符合表5的规定；

• b) 钢制、铝及铝合金筒体,其最小厚度分别按式(7)、式(8)进行计算,且符合表5的规定。

表5筒体最小厚度

5.2.13.5防止筒体刚性破坏的保护装置应符合下列规定:

• a) 罐体装有加强部件,加强部件包括隔仓板、防波板、外部或内部加强圈等形式。加强部件为外 部或内部加强圈时，其垂直截面连同筒体的有效加强段，其组合截面模量应大于或等于 10* mm3,外部加强件的棱角半径应大于或等于2.5 mm；防波板作为加强部件.应符合5.2.15.3 的要求。

• b) 加强部件的布置至少应满足下列条件之一：

—相邻两个加强部件及加强部件与相邻封头之间的间距应小于或等于1 750 mm； ——相邻两个加强部件及加强部件与相邻封头之间的容积应小于或等于7.5 m∖

C）有与罐体粘接的固体保温层，保温层的厚度应大于或等于50 mm,保温层外壳采用钢制材料 时,其厚度应大于或等于0.5 mm,保温层外壳采用玻璃纤维加强的塑料材料时，其厚度应大于 或等于2 mm_O

5.2.14筒体设计厚度

筒体设计厚度应取下列情况的较大值：

a） 筒体计算厚度与腐蚀裕量之和；

b） 筒体最小厚度与腐蚀裕量之和。

5.2.15罐体结构设计

5.2.15.1焊接接头的设计要求如下：

a） 罐体对接焊接接头应釆用双面焊或相当于双面焊的全焊透结构，封头与筒体的连接应釆用全 焊透对接结构；

b） 罐体上的人孔、接管、凸缘等与筒体或封头焊接的焊接接头应采用双面焊或相当于双面焊的全 焊透结构；

C）管路之间连接应采用法兰或焊接结构，不应采用螺纹联接,焊接接头应优先采用全焊透对接接 头形式。

5.2.15.2封头、隔仓板的设计要求如下：

a） 封头、隔仓板的形状应为碟形.其深度应大于或等于100 mm_o也可采用长径方向为圆弧、短 径方向为直段的具有相同强度和钢度的结构。

b） 封头、隔仓板不应采用无折边结构，其最小成形厚度应大于或等于筒体设计厚度。

C）隔仓板应有足够的强度和钢度，在逐仓进行耐压试验时应保持稳定。

5.2.15.3防波板的设计要求如下：

a） 筒体内应设置防波板，防波板与筒体的联接应牢固可靠，相邻防波板及防波板与相邻封头或隔 仓板之间的容积应小于或等于7.5 m³；

b） 作为加强部件的防波板的厚度应大于或等于筒体壁厚，防波板的有效面积应至少为其所在处 的筒休橫截面积的70%；

C）除用于筒体加强件的防波板外，其余防波板有效面积应大于其所在处的筒体橫截面积的 40%,且上部弓形面积小于其所在处的筒体横截面积的20%；

d）防波板设置应考虑人员进岀方便。

5.2.15.4人孔的设置要求如下：

a） 罐体应至少设置一个人孔，一般可设在罐体顶部；多仓的罐体,每一分仓应至少设置一个人孔；

b） 人孔应采用公称直径大于或等于500 mm的圆孔或500 mmX400 mm的椭圆孔。

5.2.16倾覆保护装置

5.2.16.1当罐顶的安全附件和装卸附件等突岀罐体时，应设置倾覆保护装置,该装置可设置为加强环 或保护顶盖、横向或纵向构件等形式。

5.2.16.2罐体顶部的安全附件和装卸附件的最高点应低于该装置的最高点至少20 mm,该装置应能 承受车辆总质量的2倍乘以重力加速度的惯性力。

5.2.16.3应设置专门装置，用于排净倾覆保护装置内可能产生的积液。

5.2.17结构件的连接

结构件与罐体的连接应满足以下要求：

a） 诸如导线固定卡片、刹车线固定卡片、铭牌架等重量较轻的结构件应满足；

——结构件材料强度应小于或等于与其相连接的罐体材料的强度；

——结构件材料厚度应小于或等于与其相连接的罐体材料厚度的0.7倍。

b） 主要受力结构件，如支座、销座、吊耳等,应通过垫板与罐体连接。垫板材料应与罐体材料牌号 相同，或垫板材料屈服强度标准值应为罐体材料屈服强度标准值的0.8倍〜1.2倍，同时应符 合以下规定：

—垫板厚度应大于或等于筒体或封头厚度,且小于或等于筒体或封头厚度的1.5倍；

——结构件在垫板上的焊脚距离垫板边缘的尺寸应大于或等于4倍的垫板厚度；

—垫板的边缘应是圆角形状，圆角的半径应大于或等于4倍的垫板厚度；

—垫板上应设置一个透气孔；

——垫板与罐体应连续焊接；

——垫板宜避开罐体的主体焊接接头。

5.2.18罐体支座结构

5.2.18.1罐体与底盘的连接结构和固定装置应牢固可靠。

5.2.18.2罐体上的支座、底座圈及其他型式的支撑件应有足够的刚度和强度，承受的惯性力载荷按 5.2.2.2的规定。

5.2.18.3罐体与支座连接的部位应按JB 4732进行局部应力校核，其许用应力选定应符合5.2.7的 规定。

5.3管路设计

5.3.1管路的设计应避免热胀冷缩、机械振动等引起的损坏，必要时应考虑设置温度补偿结构和紧固 装置。

5.3.2管路及其管路中的阀门应符合国家标准或行业标准的规定，阀体不得采用铸铁或非金属材料。

5.3.3管路布置时，应尽量减少弯道，缩短总长度，且应符合下列规定：

a） 管路之间连接应采用法兰或焊接结构，不应采用螺纹联接；

b） 管路与汽车传动轴、回转部分、可动部分之间的间隙应大于或等于25 mm：

C）管路与排气管、消音器、阻火装置的距离应大于或等于200 mm,当结构上不允许时，管路应有 可靠的隔热措施；

d） 管路和管路配件的公称压力应大于或等于系统工作压力的2倍；

e） 所有管路和管路配件在承受4倍罐体设计压力时不应破裂；

f） 管路设置应不妨碍人员进出罐体。

5.4装卸管路系统的设置及要求

5.4.1当罐体设计代码第三部分为A时，罐体底部装卸管路系统的设置应符合下列要求：

a） 应设置二道相互独立，且串联的关闭装置；

b） 第一道为卸料阀；

C）第二道为卸料口处设置的盲法兰或类似的装置，且应有能防止意外打开的功能。

5.4.2当罐体设计代码第三部分为B时，罐体底部装卸管路系统的设置应符合下列要求：

a） 应设置三道相互独立，且串联的关闭装置；

b） 第一道阀门应为紧急切断装置,且应符合6.2.3的规定；

C）第二道为卸料阀；

d）第三道为在卸料口处设置的盲法兰或类似的装置，且应有能防止意外打开的功能。

5.4.3罐体设计代码第三部分为C时，装卸管路系统应设置在罐体顶部。罐体底部允许有清洁孔，该 孔用盲法兰盖密封，其余开孔应大于或等于罐内最高液位。

5.4.4罐体设计代码第三部分为D时，装卸管路系统应设置在罐体顶部。罐体上所有开孔均应大于或 等于罐内最咼液位。

5.4.5装卸口应设置阀门箱或防碰撞护栏等保护装置，且应设置有密封盖或密封式集漏器。

5.5泵送系统

5.5.1泵送系统应符合下列规定：

a） 平均无故障工作时间（Tb）大于或等于60 h；

b） 平均连续工作时间（TQ大于或等于4 h；

C）可靠性应大于或等于92%。

5.5.2泵送系统管路应能承受1.5倍泵岀口的额定工作压力，保压5 mm不应渗漏。

5.5.3泵送系统应形成导静电通路,且不应有开路的孤立导体，车辆与装卸系统和储罐间也应形成导 静电通路。

5.5.4对于易燃介质，泵送系统中的电路应符合GB/T 4208规定的IP54防护等级的要求。

5.5.5管路最低处应设置残液的放液口。

5.5.6仪表和操作装置应设在便于观察和操作处。

5.6扶梯、罐顶操作平台及护栏

5.6.1扶梯应便于攀登、连接牢固，可设在罐体两侧、前部或后部。扶梯宽度应大于或等于350 mm.步 距应小于或等于350 mm,且每级梯板能承受1 960 N的载荷。

5.6.2当罐体顶部设置操作平台时，平台应具有防滑功能，且在600 mm × 300 mm的面积上能承受 3 kN的均布载荷。平台周围应设置可折叠的护栏或高空作业安全带的滑轨等装置。折叠护栏升起后 应高于平台至少0.8 m。

5.7耐压试验和气密性试验

5.7.1罐体耐压试验一般釆用液压试验。对因结构或介质等原因，以及运行条件不允许残留试验液体 的罐体,可按设计图样要求采用气压试验。

5.7.2罐体耐压试验压力按如下规定：

a） 罐体的液压试验压力应按表A.1的规定选取；

b） 当表A.1中试验压力为G时，液压试验压力应大于或等于罐体设计压力的1.3倍,且应大于或 等于 0.042 MPa；

C）罐体气压试验或气液组合试验压力应大于或等于罐体设计压力的1.15倍，且应大于或等 于0.042 MPa;

d）当耐压试验压力高于计算压力时,应进行应力校核。

5.7.3罐体应进行气密性试验,试验压力为罐体的设计压力，且应大于或等于0.036 MPa_e

6安全附件、仪表及装卸附件

• 6.1 一般要求

6.1.1罐体装设的安全附件、仪表及装卸附件应符合相应的国家标准或行业标准的规定.其材料应与 充装介质相容，并应有产品质量证明文件。

6.1.2安全附件包括安全泄放装置、真空减压阀、紧急切断装置、导静电装置等，配置要求根据罐体设 计代码和设计要求确定。

6.1.3仪表包括压力表、液位计及温度计等。

6.1.4装卸附件包括装卸阀门、快速装卸接头（以下简称快装接头）、装卸用管等。

6.1.5安全附件、仪表、装卸附件应随产品提供质量证明文件，且在产品的明显部位有永久性标识或金 属铭牌。

6.1.6罐体在耐压试验合格后方可进行安全附件、仪表及装卸附件的安装。

6.2安全附件

6.2.1安全泄放装置

6.2.1.1安全泄放装置包括安全阀、爆破片装置、安全阀与爆破片串联组合装置、紧急泄放装置和呼吸 阀等。

6.2.1.2安全泄放装置应设置在罐体顶部，在设计上应能防止任何异物的进入。除设计图样有特殊要 求的，一般不应单独使用爆破片装置。

6.2.1.3安全泄放装置应能承受罐体内的压力、可能出现的危险超压及包括液体流动力在内的动态 载荷。

6.2.1.4安全泄放装置的排放能力应符合下列规定：

a） 安全泄放装置的排放能力应保证在发生火灾和罐内压力出现异常等情况时能迅速排放；

b） 当罐体完全处于火灾环境中时,各个安全泄放装置的组合排放能力应足以将罐体内的压力（包 括积累的压力）限制在小于或等于罐体的液压试验压力；

C）多个安全泄放装置的排放能力应当是各个安全泄放装置排放能力之和。

6.2.1.5安全泄放装置排放能力的设计计算.可参照附录C。

6.2.1.6安全泄放装置应有清晰、永久的标记,标记内容应包括下列内容：

a） 设定的动作压力；

b） 设定的安全阀整定压力、排放压力及允许偏差；

C）爆破片的设计爆破压力、标定爆破压力、爆破压力允差及制造范围；

d） 安全阀或爆破片的最小泄放面积及流道直径；

e） 根据爆破片的设计爆破压力确定的爆破温度；

f） 制造单位的名称；

g） 需标注的其他内容。

6.2.1.7当按照附录A中的罐体设计代码要求需设置安全阀时，安全阀的整定压力、额定排放压力和 回座压力应符合下列要求：

a） 整定压力应大于或等于罐体设计压力的1.05倍；

b） 当充装介质50 °C时饱和蒸汽压大于0.01 MPa,且小于或等于0.075 MPa时，整定压力大于或 等于 0.15 MPa；

C）当充装介质50 °C时饱和蒸汽压大于0.075 MPa.但小于0.1 MPa时，整定压力大于或等 于0.3 MPa =

d） 额定排放压力小于或等于罐体设计压力的1.20倍,且小于或等于罐体的试验压力；

e） 回座压力大于或等于整定压力的0.90倍。

6.2.1.8当罐体设置安全阀与爆破片串联组合装置时，应符合下列规定：

a） 安全阀与爆破片串联组合装置应与罐体气相相通.且设置在罐体上方。气体在超压排放时应 直接通向大气。

b） 组合装置的排放能力应大于或等于罐体所需要的安全泄放量。

C）爆破片的爆破压力应高于安全阀整定压力，且应小于或等于安全阀整定压力的110%。

d） 爆破片应与安全阀串联组合，在非泄放状态下应是爆破片与介质接触。

e） 组合装置中爆破片面积应大于安全阀喉径截面积。

f） 爆破片不应使用脆性材料制作•破裂后不得产生碎片和脱落，用于充装易燃介质的爆破片在破 裂时不应产生火花。

g） 安全阀与爆破片之间的腔体应设置排气阀、压力表或其他合适的指示器等•用以检查爆破片是 否渗漏或破裂，并及时排放腔体内蓄积的压力，避免背压影响爆破片的爆破动作压力。

h） 安全阀的排放能力应按照安全阀单独作用时的排放能力乘以修正系数0.90。

6.2.1.9当罐体设计代码第四部分为V或F时，罐体应设置紧急泄放装置，紧急泄放装置的动作压力 应大于或等于罐体设计压力的1.05倍，且大于或等于0.02 MP_aO罐体的每一分仓应至少设置一个紧 急泄放装置。

6.2.1.10设置紧急泄放装置的罐体还应设置呼吸阀，呼吸阀的设置和功能应符合下列要求：

a） 罐体的每一分仓应至少设置一个呼吸阀；分仓容积大于12 m'时，应至少设置2个呼吸阀；

b） 呼吸阀的最小通气直径应大于或等于19 mm；

C）出气阀应在罐内压力高于外界压力6 kPa~12 kPa时开启；

d） 进气阀应在罐内压力低于外界压力2 kPa〜4 kPa时开启；

e） 罐车发生翻倒事故时，呼吸阀不应泄漏介质；

f） 易燃介质用呼吸阀应具有阻火功能。

6.2.2真空减压阀

真空减压阀应满足下列要求：

a） 真空减压阀应在外压大于或等于0.021 MPa,且小于罐体的设计外压下开启。

b） 每个真空减压阀应有一个大于或等于284 mι√的流通截面积。

C）易燃介质用真空减压阀应具有阻火功能。

6.2.3紧急切断装置

6.2.3.1紧急切断装置一般由紧急切断阀、远程控制系统以及易熔塞自动切断装置组成.紧急切断装置 应动作灵活、性能可靠、便于检修。紧急切断阀阀体不得釆用铸铁或非金属材料制造。

6.2.3.2紧急切断阀不应兼作它用，安装紧急切断阀的法兰应直接焊接在筒体或封头上。

6.2.3.3紧急切断阀应符合QC/T 932或相关标准的规定，在非装卸时紧急切断阀应处于闭合状态.能 防止任何因冲击或意外动作所致的打开"为防止在外部配件（管路，阀门等）损坏的情况下罐内液体泄 漏.阀体应设计成剪式结构,剪断槽应紧靠阀体与罐体的连接处。

6.2.3.4远程控制系统的关闭操作装置应装在人员易于到达的位置。

6.2.3.5当环境温度升高到规定值时，易熔塞自动切断装置应能自动关闭紧急切断阀。

6.2.3.6紧急切断装置的设置还应符合下列规定：

a） 易熔塞的易熔合金熔融温度应为75°C±5°C;

b） 油压式或气压式紧急切断阀应保证在工作压力下全开，并持续放置48 h不致引起自然闭止；

C）紧急切断阀自始闭起，应在5 s内闭止；

d） 紧急切断阀制成后应按其相应标准经阀体压力试验和气密性试验合格；

e） 紧急切断阀的工作压力应不低于罐体的液压试验压力；

f） 紧急切断阀的气密性试验压力应不低于罐体的设计压力。

6.3 仪表

6.3.1压力表、温度计和液位计应按介质特性和用户使用要求设置。

6.3.2直接与罐内介质接触的仪表不应釆用易碎、易损材料制造。

6.3.3仪表应灵敏、可靠，并有足够的精度和牢固的结构。

6.3.4需在罐体上开口安装的仪表，其露出罐体外的部分,应设置能防止受到意外撞击的保护装置。

6.3.5仪表的接头或管座与罐体连接需采用适当的焊接方法，不应采用螺纹连接。

6.3.6压力表表盘的极限值应为拟测量压力的1.5倍〜3倍,表盘直径应大于或等于100 mm_O

6.3.7温度计的测量范围应与介质的工作温度相适应。

6.3.8液位计的精度等级不低于2.5级,液位计应设置在便于观察和操作的位置,其允许的最高安全液 位应有明显的标记。

6.4装卸附件

6.4.1装卸阀门

6.4.1.1充装易燃介质的罐体,应采用不产生火花的铜、铝合金或不锈钢材质阀门。

6.4.1.2 充装毒性程度为极度、高度危害介质和强腐蚀介质的罐体，应采用公称压力大于或等于 1.6 MPa的阀门。

6.4.1.3装卸阀门应在全开和全闭工作状态下进行气密性试验合格。

6.4.1.4阀体不得选用铸铁或非金属材料制造。

6.4.1.5手动阀门应在阀门承受气密性试验压力下全开、全闭操作自如.并且不应感到有异常阻力、空 转等。

6.4.1.6装卸阀门的明显部位应有永久性标识或金属铭牌。

6.4.2装卸用管和快装接头

6.4.2.1装卸用管和快装接头的配置应符合设计图样的规定。

6.4.2.2装卸用管和快装接头与充装介质接触部分应有良好的耐腐蚀性能。

6.4.2.3装卸用管的公称压力应大于或等于装卸系统工作压力的2倍，其最小爆破压力应大于或等于 4倍的公称压力。

6.4.2.4装卸用管和快装接头组装完成后应逐根进行耐压试验和气密性试验，耐压试验压力为装卸用 管公称压力的1.5倍,气密性试验压力为装卸用管公称压力的1.0倍。

6.4.2.5装卸易燃介质的装卸用管应有导静电功能,其两端之间的电阻值应小于或等于5 d

7制造

• 7.1 一般要求

7.1.1罐体的制造、检验和验收除应符合本章规定外，还应符合设计文件的规定。

7.1.2罐体的受压元件（封头、锻件等）以及安全附件、仪表和装卸附件等为外购、外协件时.罐车制造 单位应保证外购、外协件的质量满足设计文件及本部分的要求.且经检验合格后方可使用。

7.2罐体

• 7.2.1 一般要求

7.2.1.1罐体的制造除应符合本部分的规定外.还应分别符合下列规定：

a） 设计压力低于0.1 MP_a且真空度低于0.02 MPa的罐体应符合NB/T 47003.1或JB/T 4734 的规定。

b） 设计压力大于或等于0.1 MP_a或真空度大于或等于0.02 MPa的罐体应符合GB/T 150、

JB 4732或 JB/T 4734 的规定。

7.2.1.2罐体应按设计图样、技术条件及制造单位的质量计划进行制造与检验。

7.2.2 冷热加工成形

7.2.2.1应根据制造工艺确定加工裕量,罐体成形后的厚度应大于或等于设计图样标注的最小成形厚度。

7.2.2.2制造中应避免钢板表面的机械损伤。对尖锐伤痕以及不锈钢罐体防腐表面的局部伤痕、刻槽 等缺陷应予修磨，修磨范围的斜度至少为1 = 3。修磨的深度应小于或等于该部位钢材厚度的5%,否则 应予焊补。

7.2.2.3坡口表面质量应满足下列要求：

a） 坡口表面不得有裂纹、分层、夹杂等缺陷；

b） 施焊前，应清除坡口两侧表面20 mm范围内（以离坡口边缘的距离计）的氧化物、油污、熔渣及 其他有害杂质。

7.2.2.4圆形截面的碟形、椭圆形封头的制造应符合GB/T 25198和设计图样的规定。

7.2.2.5封头应尽量整体成形。先拼板后成形的封头应符合以下规定：

a） 拼接焊缝的内表面以及影响封头成形质量的拼接焊缝外表面，在成形前应打磨至与母材齐平；

b） 封头拼接焊缝应按图1布置，其焊缝距封头中心线应小于封头内径Di的1/4,中间板的宽度应 大于或等于300 mm,拼板的总块数应不多于3块。

图1封头拼接焊缝布置

7.2.2.6封头拼板对口错边量与成形后的形状误差应符合GB/T 25198的相应规定。封头，过渡区转 角半径应大于或等于图样的规定值。封头直边部分不应存在纵向皱折。

7.2.2.7罐体对接焊接接头的对口错边量成见图2）应符合表6的规定。

图2对接焊接接头对口错边量b

表6对接焊接接头对口错边量

单位为毫米

7.2.2.8在焊接接头环向形成的棱角E.用弦长等于1/6内径D,,且大于或等于300 mm的内样板或 外样板检査（见图3）,当筒体厚度大于6 mm时，其E值应小于或等于（5_s∕10 + 2）mm.且小于或等于 5 mm；当筒体厚度小于或等于6 mm时，其E值应小于或等于5 mm。在焊接接头轴向形成的棱角E （见图4）.用长度大于或等于300 mm的直尺检查，当筒体厚度大于6 mm时，其E值应小于或等于 （旗∕10 + 2）mm,且小于或等于5 mm；当筒体厚度小于或等于6 mm时，其E值应小于或等于5 mm。

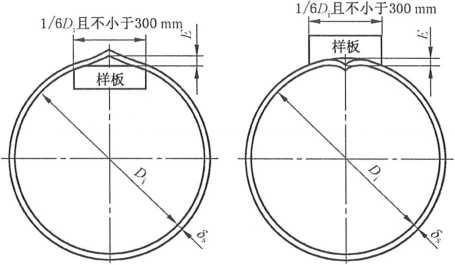

图3内样板或外样板检查棱角

图4直尺检查棱角

7.2.2.9罐体表面的直线度，在1 m范围内应小于或等于5 mm,全长范围内应小于或等于12 mm。

7.2.2.10筒体组装时单个筒节长度应大于或等于300 mm,环向拼板长度应大于或等于500 mm_o组 装时不应采用十字焊缝.相邻筒节纵向焊接接头中心线间外圆弧长以及封头拼接焊接接头中心线与相 邻筒节纵向焊接接头中心线间外圆弧长应大于钢材厚度旗的3倍.且大于或等于IOO mm。

7.2.2.11法兰面应垂直于接管或罐体的主轴中心线，接管法兰应保证法兰面的水平或垂直（有特殊要 求的应按图样规定），其偏差均不得超过法兰外径的1%（法兰外径小于IOO mm时按IOO mm计算）且 小于或等于3 mm；法兰（含凸缘）的螺栓孔应与罐体主轴线或铅垂线跨中布置（见图5）,特殊要求应在 图样上注明。

图5法兰（含凸缘）的螺栓孔与壳体主轴线或铅垂线跨中布置

7.2.2.12罐体内件和罐体焊接的焊接接头应尽量避开筒节间对接焊接接头及圆筒与封头的对接焊接 接头。

7.2.2.13罐体上凡被补强圈、支承垫板等覆盖的焊接接头.均应打磨至与母材齐平。

7.2.2.14罐体组装后，应按下列要求检查罐体的圆度：

a） 同一断面上最大与最小内径之差e ,应小于或等于该断面内径D,的1 %且小于或等于25 mm （见图6）；

b） 当被检断面位于开孔中心一倍开孔内径范围时，则该断面最大与最小内径之差e,应小于或等 于该断面内径D的1%与开孔内径2%之和，且小于或等于25 mm_o

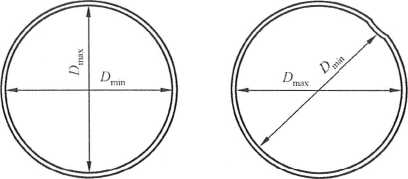

图6筒体同一断面上最大内径与最小内径之差e

7.2.2.15机械加工表面和非机械加工表面的线性尺寸的极限偏差，分别按GB/T 1804中的m级和C 级的规定。

7.2.2.16紧固件应选用专用级别紧固件并满足相应国家标准和行业标准的规定，承受拉伸或剪切力载 荷的螺栓.其性能等级应大于或等于8.8级。

7.2.2.17罐体的主要几何尺寸、管口方位应符合设计图样的要求。

7.2.3焊接

7.2.3.1罐体施焊前，受压元件焊缝、与受压元件相焊的焊缝、融入永久焊缝内的定位焊缝、受压元件母 材表面堆焊与补焊，以及上述焊缝的返修焊缝都应按NB/T 47014进行焊接工艺评定或具有经过评定 合格的焊接工艺支持。

7.2.3.2当施焊环境出现以下任一情况，且无有效防护措施时，不应施焊：

a） 焊条电弧焊时风速大于10 m/s；

b） 气体保护焊时.钢制罐体风速大于2 m/s,铝及铝合金制罐体风速大于1.5 m/s；

C）相对湿度：钢制罐体大于90%,铝及铝合金制罐体大于80%；

d） 钢制焊件温度低于0 °C ,铝及铝合金焊件温度低于5 °C ；

e） 雨、雪环境。

7.2.3.3当钢制焊件温度低于0 °C、铝及铝合金焊件温度低于5笆时，应在始焊处100 mm范围内预热 到15 °C左右。

7.2.3.4罐体对接焊接接头的余高C、C应符合表7及图7的规定。

b）双面坡口

表7对接焊接接头余高

单位为毫米

图7对接焊接接头的余高e∣Mz

7.2.3.5角焊接接头的焊脚，在图样无规定时，取焊件中较薄者之厚度。补强圈的焊脚应大于或等于补 强圏厚度的70%,且小于或等于补强圈厚度。角焊接接头与母材应呈平滑过渡。

7.2.3.6焊接接头表面不得有裂纹、气孔、弧坑、夹渣和飞溅物等缺陷，充装毒性程度为极度、高度危害 介质及高合金钢制罐体的焊接接头表面不得有咬边缺陷.其余罐体焊接接头表面的咬边深度应小于或 等于0.5 mnι,咬边连续长度应小于或等于100 mm,焊接接头两侧咬边的总长应小于或等于该条焊接 接头总长的10%。

7.2.3.7焊接接头表面缺陷或机械损伤经打磨后,其厚度应大于或等于母材的厚度。

7.2.3.8需返修的焊接接头，其返修工艺应符合7.2.3.1的规定。焊接接头同一部位的返修次数不宜超 过两次。如超过两次，返修前应按制造单位的质量保证体系要求，经批准后施焊。返修次数、部位和返 修情况应记入罐体的质量证明文件。

7.2.3.9需焊后热处理的罐体，应在热处理前进行焊接返修。如在热处理之后进行焊接返修,则返修后 应重新进行热处理。

7.2.3.10有抗晶间腐蚀要求的奥氏体不锈钢制罐体,返修部位仍需保证原有的抗晶间腐蚀性能。

7.2.3.11耐压试验后需返修的，返修部位应按原要求进行无损检测。由于焊接接头或接管泄漏而进行 返修的，或返修深度大于1/2壁厚的罐体，还应重新进行耐压试验。

7.2.3.12在罐体上焊接临时吊耳和拉筋的垫板时，应采用力学性能和焊接性能与罐体相近的材料，并 采用相适应的焊材及焊接工艺。临时吊耳和拉筋的垫板割除后，留下的焊疤应打磨光滑，并应按图样规 定进行渗透检测或磁粉检测，表面应无裂纹等缺陷。打磨后的厚度应大于或等于该部位的设计厚度。 7.2.3.13罐体上开孔位置宜避开焊接接头。

7.2.3.14筒体纵向焊接接头不应在罐体横截面中心与最低点连接半径的左右两侧各20°范围内。

7.2.3.15罐体不应强力组装。

7.2.4热处理 7.2.4.1罐体的热处理要求应由设计者在设计文件中注明。

7.2.4.2符合下列条件的罐体应进行热处理：

a） 封头冷成形对材料力学性能有影响的；

b） 充装有应力腐蚀倾向介质的。

7.2.4.3除设计文件另有规定,采用奥氏体不锈钢材料制罐体不需作热处理。

7.2.4.4焊后热处理应按GB/T 30583进行，在耐压试验前实施。

7.2.5无损检测

7.2.5.1制造单位应按设计图样要求和NB/T 47013的规定制定罐体的无损检测工艺。

7.2.5.2应对罐体焊接接头形状尺寸和外观质量进行目视检查，经检查合格后方可进行无损检测。

7.2.5.3罐体对接焊接接头射线检测应按下列要求：

a） 充装毒性程度为极度、高度危害介质或需气压试验罐体的焊接接头，应进行100%射线检测。

b） 充装其他介质且满足5.2.1.1 a）的罐体的焊接接头，应进行局部射线检测，其检测长度应大于 或等于每条焊接接头长度的10%,焊缝交叉部位应全部检测。

C）充装其他介质且满足5.2.1.1 b）的罐体的焊接接头，应进行局部射线检测，其检测长度应大于 或等于每条焊接接头长度的20%,且大于或等于25Omm,下列1）、2）、3）部位及焊缝交叉部 位应100%检测，上述检测长度可计入局部检测长度之内。

D先拼板后成形的凸形封头上的所有拼接接头；

2） 凡被补强圈、支座、垫板、内件等覆盖的焊接接头；

3） 对于满足GB/T 150.3中规定不另行补强的接管，自开孔中心、沿罐体表面最短长度等于 开孔直径范围内的焊接接头。

7.2.5.4罐体的人孔、接管、凸缘等处的焊接接头，应按NB/T 47013的规定进行磁粉或渗透检测。

7.2.5.5射线检测发现超标缺陷时，应在该缺陷两端的延伸部位増加检查长度，增加的长度应大于或等 于该焊接接头长度的10%.且两侧均大于或等于250 mm。若仍有超标缺陷.则对该焊接接头做100% 的射线检测。

7.2.5.6磁粉与渗透检测发现超标缺陷时,应进行修磨及必要的补焊,并对该部位采用原检测方法重新 进行检测，直至合格。

7.2.5.7焊接接头无损检测的技术要求：

a） 全部（100%）射线检测应按NB/T 47013的规定执行，检测技术等级不低于AB级，合格级别 不低于II级；

b） 局部（10%或20%）射线检测应按NB/T 47013的规定执行,检测技术等级不低于AB级.合格 级别不低于ID级；

C）磁粉、渗透检测应按NB/T 47013的规定执行，合格级别不低于T级。

7.2.6非圆形截面罐体

7.2.6.1非圆形截面罐体的圆弧区，在同一圆弧区其横截面上最大和最小成品内半径之差应小于或等 于设计内半径的1%，且小于或等于15 mm_o

7.2.6.2罐体的直线度应小于或等于罐体长度的2%。,且小于或等于20 mm_o

7.2.6.3罐体制造、检验还应符合本章的其他规定。

8 试验方法

• 8.1 一般要求

8.1.1罐体制造完成后.应按设计图样的要求进行盛水试验、耐压试验和气密性试验。

8.1.2对罐体的开孔补强圈.在耐压试验前,应通入0.1 MPa的压缩空气检查焊接接头质量。

8.1.3试验液体一般用水。必要时.也可采用不会导致发生危险的其他液体，试验合格后应立即将水 渍消除干净。对奥氏体不锈钢罐体，当无法完全排净吹干时.应控制水的氯离子含量不大于25 mg∕L_o

• 8.2 盛水试验

8.2.1试验前，应将焊接接头的外表面清理干净，并使之干燥。

8.2.2试验的持续时间应根据观察所需要的时间决定，但不得少于1 h。

8.2.3试验中焊接接头应无渗漏。如有渗漏，返修后应重新试验。

8.2.4试验完毕后，应将水排净并用压缩空气将内部吹干。

• 8.3 耐压试验

8.3.1通用要求

8.3.1.1耐压试验包括液压试验、气液组合压力试验和气压试验。耐压试验的方法选取应按设计文件 的规定。

8.3.1.2需热处理的罐体.耐压试验应在热处理后进行。

8.3.1.3对有保温层的罐体,应在保温层安装前进行耐压试验。

8.3.1.4耐压试验前，罐体各连接部位的紧固件，应当装配齐全，紧固妥当。为进行耐压试验而装配的 临时受压元件应采取适当的措施,保证其安全性。

8.3.1.5对于多仓罐体,应逐仓进行试验或相间的仓同时进行试验。

8.3.1.6耐压试验保压期间不得采用连续加压以维持试验压力不变，试验过程中不得带压拧紧紧固件 或对受压元件施加外力。

8.3.1.7耐压试验后所进行的返修，如返修深度大于罐体壁厚一半，应重新进行耐压试验。

8.3.1.8耐压试验时，应采用两个量程相同的并经过校验的压力表。试验用压力表应安装在罐体的顶 部。压力表的量程以试验压力的2倍为宜,但应大于或等于试验压力的1.5倍,且小于或等于试验压力 的4倍。

8.3.1.9耐压试验场地应有可靠的安全防护措施。

8.3.2液压试验

8.3.2.1碳钢和低合金钢制罐体进行液压试验时，液体温度应大于或等于5 °C；其他材料制罐体的液压 试验液体温度应符合设计图样的规定。

8.3.2.2罐体充液时，应将罐内气体排尽,并充满液体，试验过程中应保持罐体外表面干燥。当罐体金 属温度与液体温度接近时,方可缓慢升压至设计压力，确认无泄漏后继续升压至规定的试验压力，保压 时间一般不少于30 min,然后降至设计压力，再保压足够的时间进行检查。检查期间的压力应保持 不变。

8.3.2.3液压试验的整个过程，罐体应以无渗漏、无可见的变形、无异常的响声为合格。

8.3.2.4液压试验合格后，应排尽罐内液体并用压缩空气将内部吹干。

8.3.2.5液压试验时，可同时进行罐体容积的测定。

8.3.3气压试验和气液组合压力试验

8.3.3.1试验所用的气体应为干燥洁净的空气、氮气或其他惰性气体，试验液体与液压试验的规定 相同。

8.3.3.2气压试验或气液组合压力试验时应有安全措施,试验单位安全部门应派人进行现场监督。

8.3.3.3碳钢和低合金钢制罐体进行气压试验或气液组合压力试验时，气体温度应大于或等于15 °C； 其他材料制罐体的液压试验或气液组合压力试验的气体温度应符合设计图样的规定。气液组合压力试 验的液体温度按8.3.2.1的规定。

8.3.3.4试验时，压力应先缓慢上升至规定试验压力的10%,保压5 min,对所有焊接接头和连接部位 进行初次检查，确认无泄漏后，再继续升压至试验压力的50%,如无异常现象，其后按规定试验压力 10%逐级升压，直到试验压力，保压10 min_o然后降至设计压力，保压足够的时间进行检查，检查期间 压力应保持不变。

8.3.3.5对于气压试验,经肥皂液或其他检漏液检查，无漏气、无异常声响、无可见的变形为合格。

8.3.3.6对于气液组合压力试验,应保持罐体外壁干燥，经检查无液体泄漏后再以肥皂液或其他检漏液 检查，无漏气、无异常声响、无可见的变形为合格。

8.4气密性试验

8.4.1罐体经耐压试验合格后，方可进行气密性试验,试验所用的气体应为干燥洁净的空气、氮气或其 他惰性气体。

8.4.2气密性试验应在所有安全附件（除紧急泄放装置和呼吸阀外）、仪表和装卸附件安装完毕后 进行。

8.4.3碳钢和低合金钢制罐体进行气密性试验时，气体温度应大于或等于5 °C；其他材料制罐体的气 密性试验的气体温度应符合设计图样的规定。

8.4.4试验时，压力应缓慢上升，达到规定压力后，保持足够长的时间，对所有的焊接接头和连接部位 进行泄漏检查，无泄漏为合格。如有渗漏应在修补后重新进行试验。

8.5附件试验

8.5.1装卸用管和快装接头组装后应逐根进行耐压试验和气密性试验.耐压试验压力为装卸软管公称 压力的1.5倍，气密性试验压力为装卸软管公称压力的1.0倍.保压5 min不得泄漏。

8.5.2其他附件应按本部分第6章和相应标准的要求进行性能试验。

9检验规则

9.1通则

检验规则分为制造单位出厂检查、出厂检验以及在用检查。在用检查见附录D。

9.2制造单位出厂检查

9.2.1制造单位应按照设计文件、质量计划和本部分逐辆进行检查，合格后方可出厂，并出具罐体合格 证,合格证内容参见附录E。

9.2.2岀厂检査项目除按表8的规定外，还应符合相应标准的规定。

表8制造单位出厂检查项目

表8 （续）

表8 （续）

9.3出厂检验

9.3.1出厂检验应依据本部分、设计文件和工艺文件，结合受检单位的质量保证体系实施状况，基于产 品质量计划确定检验项目。         * -

9.3.2出厂检验基本项目按表9的规定，检验合格后出具产品出厂检验证书,证书内容参见附录F。

表9出厂检验项目表

10 罐体标志

10.1罐体两侧后部色带的上方喷涂“罐体下次检验日期:XXXX年XX月”，字高应不小于200 mm, 字体为仿宋体,字体颜色为红色。

10.2罐体两侧前部色带的上方喷涂“罐体设计代码”，字高应不小于200 mm,字体为仿宋体.字体颜色 为红色。

10.3罐体或与罐体焊接的支座的右侧应有金属的罐体铭牌,罐体铭牌的内容参见附录G_o

11出厂文件

11.1罐体岀厂时，制造单位至少应向用户提供下列技术文件和资料：

a） 罐体合格证；

b） 罐体质量证明书；

C）产品竣工图；

d） 罐体岀厂检验证书；

e） 罐体安全附件质量证明文件；

f） 使用说明书。                   一

11.2质量证明书应至少包含下列内容：

a） 外观与几何尺寸检查报告；

b） 材料质量证明书；

C）无损检测报告；

d） 耐压试验报告；

e） 气密性试验报告。

11.3除应符合GB/T 9969的规定外，罐体的使用说明书还应至少包含下列内容：

a） 主要技术性能参数；

b） 罐体结构与管路图，至少应包括安全附件、阀件和仪表的型号和连接方式；

C）操作使用说明，至少应有操作规程、最大允许充装量的控制要求；

d） 使用注意事项，至少应包括装卸过程和储运过程中的注意事项；

e） 维护和保养要求；

f） 常见故障的排除方法；

g） 备品和备件清单。

12连接要求 12.1罐体与罐式车底盘的连接

12.1.1罐式车设计时，应避免上装部分对底盘车架造成集中载荷。

12.1.2在车架上钻孔或焊接应符合底盘改装手册的要求。

12.1.3罐体纵向中心平面与底盘纵向中心平面应重合,偏差应小于或等于6 mm,罐体与底盘的连接 应合理、牢固。

12.2罐体与罐式半挂车行走机构的连接

12.2.1罐式半挂车按罐体受力情况及连接方式可分为半承载式和承载式两种。

12.2.2半承载式罐式半挂车应对半挂车架进行强度校核。

12.2.3承载式罐式半挂车的罐体结构设计还应满足GB/T 23336的要求，且对罐体进行附加重力载荷 下的强度校核。

12.2.4罐体纵向中心平面与罐式半挂车行走机构的纵向中心平面应重合.偏差应小于或等于6 mm。

13实施日期

本部分对新申请型式批准的车型自标准实施之日起开始实施，对已获得型式批准的车型自实施之 日起第7个月开始实施。

附录A

（规范性附录）

常见液体危险货物介质及主要设计参数

A.1常见液体危险货物介质及主要设计参数见表A.l_o

表A.1常见液体危险货物介质及主要设计参数

包装类别

——分类依据按GB 12268_β

特殊要求

TU2 ——表示该介质在运输过程中，应有惰性气体保护；装运该介质后，罐体未清洗干净前，也应有惰性气体 保护。

TElI——表示罐体应能释放因介质分解形成的压力。

TU3 —表示罐体内壁及与介质接触的所有部分应保持清洁；与介质接触的泵、阀门或其他装置不应使用与介 质会发生反应的润滑剂。

TC2——表示罐体应用铝含量大于或等于99.5⅝的纯铝或用不易引起过氧化氢分解的钢制作。如果采用纯铝, 确定其计算压力时可不按罐体设计代码的要求.但计算压力应大于或等于罐体的液压试验压力C

TE8——表示罐体外部管道应采用不易引起过氧化氢分解的材料制作。

TTI ——纯铝制罐体需要在压力仅为250 kPa（2.5 bar）（表压）的条件下进行初次和定期的液压试验。

TC6 ——表示如果罐体材质为铝含量大于或等于99.5⅝的纯铝，确定其计算压力时可不按罐体设计代码的要 求，但计算压力应大于或等于罐体的液压试验压力。

TE24——用来运输沥青的罐车可按5.4.1的要求，不安装紧急切断阀。

罐体设计代码

罐体设计代码（源自ADR规范分为4个部分），说明如下：

示例：

L 4 B N

TTTT

¹-----第四部分：安全泄放装置的设置要求。

------第三部分:装卸管路系统的位置及要求。

----------第二部分：计算压力，bar。

----------第一部分:罐内介质形态。

第一部分：罐内介质形态：

L—供液态物质使用的罐C 第二部分:计算压力：

G或数值——见5.2.5_o当为数值时，表示最小计算压力（×0.1 MPa）,计算压力按5.2.5和5.7.2确定。 第三部分：装卸管路系统的位置及要求： A、B、C、——见5.4说明。

第四部分：安全泄放装置的设置要求：

V——带有紧急泄放装置，可不装配阻火器。

F 一一带有紧急泄放装置，并装有阻火器。

N -不安装紧急泄放装置，需安装安全阀的罐。

H——紧密关闭罐.其计算压力不小于0.4 MPa,紧密关闭为如下的任一种情况：

a） 不安装安全阀、爆破片、其他安全装置或真空减压阀。

b） 不安装安全阀、爆破片或其他安全装置.但安装真空减压阀。

C）安装爆破片与安全阀的串连组合装置.但不安装真空减压阀C

d）安装爆破片与安全阀的串连组合装置.同时安装真空减压阀。

^；，表示该介质当用于确定罐体的密封性、致密性技术要求时，应列为毒性为高度危害介质。

^b表示该介质需进行氮封处理＜=

'表示该介质毒性程度应由用户确认。

d表示该介质与材料相容性应由用户确认。

"表示只能用该设计代码的罐体装运该介质，表A.2不适用。

A.2罐体设计代码与介质的对应关系见表A.2。

表A.2罐体设计代码对应表

附录B

（资料性附录）

常见液体危险货物介质与罐体材料的相容性

常见液体危险货物介质与罐体材料的相容性见表B.1。

表B.1常见液体危险货物介质与罐体材料的相容性
