中华人民共和国国家标准

GB 50219 - 2014

水喷雾灭火系统技术规范

TeChniCaI COde for Water SPray fire PrOteCtiOn SyStemS

2014 -Io-O9 发布

2015-08-01 实施

中华人民共和国国家标准

水喷雾灭火系统技术规范

TeChniCal COdC for Water SPray fire PrOteCtiOn SySCemS

GB 50219-2014

主编部门：中华人民共和国公安部 批准部门：中华人民共和国住房和城乡建设部 施行日期：2 015年 8月1日

中国.计划出版社

2014北 京

中华人民共醐国風家标准 水喷雾灭火系统技术规范 GBSOZI9-2«) 4

☆ 中州计划出版Hil⅛⅛( 网址:WWW. jhρress, Com

塘址：北京审西城反木拥地北里甲H号国宏大顾C咪3层 啤政⅞fi⅛⅛∙ JOOO38 粗话：(OlO) 63906433《发行都) 新偌邪麻北亲发行所发行

北京谢科星印刷右限災任公司印糊

S50mmX U6Snιm 1/32 农 25 卽盘 iθ8.千涪

2015玳$月第i版2015年3月第.1次帥糖

^L - / • : “ .

统…书号：158024 2-λ<55⅛

定价：2&做无；'•■

'       -■■      ,           ■ ^L R ■    '-   , L                                            , <

, - .,… / •. . ■ ¹

L -     .'r . ■' ?■<-_■ ' ■ . E _I '

_J /' ‘ =了 5√,∙; ^ ,' '-C'^L^j∙^f,-∙     ■ <,-- 'J-W ,         '

• 5版粒斯*灌椒跃虾：："

^L ■-_L-■ _I -` _.L ɪɪ ■ ；,        . / r `        ： _r. ■       . ■.,,-'

侵双剥f⅛i成輿西赫險64例

⅛n¾^-前裝滅⅛⅛商"諸薜禾務⅛⅛鼬福W⅛⅛

中华人民共和国住房和城乡建设部公告

第582号

住房城乡建设部关于发布国家标准 《水喷雾灭火系统技术规范》的公告

现批准《水喷雾灭火系统技术规范》为国家标准，编号为 GB 50219—2014, R 2015 ^8月丄日起实施。其中，第3, 1.2、 3.1.3s 3.2.3、4.0.2 (1)、8.4.11、9. 0. ɪ 条(款)为强制性 条文，必须严格执行。瑋国家标准《水酸雾灭火系统设计规沌》 GB 50219 -1995 同肘废止。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部 2014年输月9日

本规范是根据原建设部《关于印发《二OO二〜二O。三年度 匸程建设国家标准制定、修订计划〉的通知：K建标〔2003）102号） 的要求，由公安部天津消防研究所会同有关单位共同编制而成。

本规范编制过程中，编個組经广泛调查研究,认真总结实践经 脸,参考有关国外先进标准,并在广泛征求意见的基础上,修订了 木规范。

本规范共分10章和7个附录,主要内容包括:总则,术语和符 号,基本设计参数和喷头布覽，系统组件’给水，操作与控制，水力 计算,施工,验收,维护管理等。

本规范修订的主要技术内容是：

（1） ^加了水喚雾灭火系统施工、验收和维护管理的相关內 容；

（2） 补充了输送机皮带、液化燈或类似液体赭饿、陶坛或桶装 洒庫等场所水喷雾灭火系统的设置要求3

（3） 修改了变压器水雾啖头的布置、水喷雾灭火系统供水控制 阀的选用等工程设计要求；

（4） 增加了水喷雾灭火系统管道连接件干烧试验方法。

_?   木规范中以黑体字标志的条文为强制性条文，必须严格执行。

k   本规范由住房和城乡建设部负班管理制对强制性条义的解

［释・由公安部负贲H常管理，由公安部天津消防研究所负费具体技 ［木内容的解释。执行过程中如有意见或建议，谐寄送公安部天津 ；料防研究所（地址：天津市南开区卫德南路110号，邮政编码: j 300381）_φ

：   本规范主编单位、参编单位、主要起孽人和主嬰审査人：

主编单位:公安部天津消防研究所

参编单位：中国石化工程建设有限公司

大连市公安消防*队

申国电力工程顾商集团东北电力设计院 北京也力行业协会

中石化洛阳工程有限公司 灭津市公安消防总队 浙江省公安消防总队

中国石油塔里木油田公司消防支队 四川森田消防装备制造有限公司 上海威逊机械连接件有限公司 浙江快达消防设為有限公司 杭州安士城消防器材有限公司

1 总 则 …“…0......;................

2术语和符号

• 2. I 术语...........................    M

2-2 持号 ..

3基本设计参数和喷头布戯............................ ……

• 3. t基本设计参数........................................... (5

3∙2喷头与管逍布斌

4系统组件............................

• 5  给 水......................................................... ( 13 )

• 5.1 一般规定......................................................<

• 5.2 水乘............................................................ (

S. 3供水控制阀 ................................................

5.4 水荻接合器 ...................................................<

• 6 操作与控制 ...................................................... (

• 7 水力十"算

7.1系统设计旅魁................................

7.2管道水力计算............................:

7.3 皆道减压措施…..................................................< 19 )

8施   工

8, I 一锻规定..............

• 8.2 进场检验 .......................................................( 23 )

• 8.3  安裝............................................................ ( 26 )

• 8.4  调试.............................................................( 33 )

9 验    收................................................

10维护管理

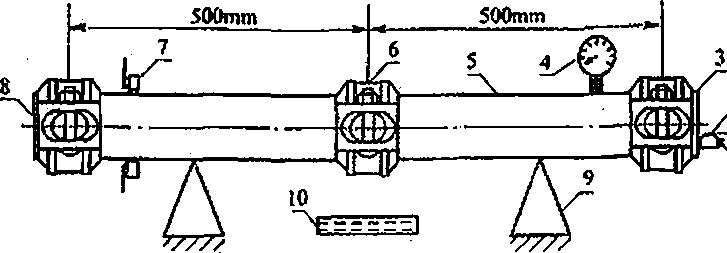

附录A 管道连接件干烧试验方法

附录B水喷雾灭火系统工程划分

附录C水喷雾灭火系统施工现场质推管理检査记录(47)

附录D水喷雾灭火系统施工过程质斌检査记录

附款E水喷雾灭火系统质蛍控制资料核査记录

附录F水喷雾灭火系统验收记录

附录G水喷雾灭火系统维护管理工作检査项

目及记梨

本规范用词说明

引用标准名录

附:条文说明

COntentS

• 1  General PrOViSionS ...................■........

• 2  TCrmS and SymbOlS

• 2. 1 TermS .............

• 2. 2 Symbols

• 3  BaSiC design ParameterS and SPray - nozzle IaydUt

• 3.1  BaSiC design parameters ...............*

• 3. 2 SPray nozzle and PiPlng IayOUt

• 4  SyStenl COinPOnentS ..........................

• 5  Warer SUPPlieS .......................... ........................ ( 13 )

5. 1 GeneraI requirement '............ ........._..................... < 13 )

• 5. 2 Wλ¼γ PuJnPS ...............   *....... ( 13 )

5. 3 COntrOI VaIVeS Of Water SUPPIy .......^....................... C 14 )

• 5.4 Fire department ConneCtiOnS .............^.

• 6  OPeratIOn and ControI ................*...........

• 7  HydraUliC CaICUIatiOnS

7. 1 SyStem CleSign flow............................................. < 18 )

• 7.2  PiPing hydraulic CalCUlatiOn.................................... ( 19 )

• 7.3 Decompression methods

• 8  SyStem instaHaitOn

& 1 General requirement .......................................... ( 22 )

• 8.2  Field inspection .................^............................... ( 23 )

• 8.3 ^ ɪnstθllaiion...................................................... ( 26 )

• 8.4 COmTniSSIOnmg ................................................ ( 33 )

• 9  SySteTn acceptance ............................................. (37 >

• 3 ∙

^,.

. , ■ ^,

• 10 System maintenance .......................................... ( 43)

APPendiX ʌ Fire test method Of PiPe COUPlingS............ C 45 )

APPendiX B Engineering diyiSion ..............................〈46)

Appendix C Quality COntrOI inspection records Of

construction Site ................................. ( 47 >

Appendix D QUality inspection records Of the instalIatiqn,process .............................. ( 48 )

APPendiX E VerifiCatiOn records Of quality ContrOI documents .......................................... ( 55 )

APPendiX F ACCePtanCe records .............................. < 56 )

APPeiKliX G MaintenanCe items and maintenance records ............................................. ( 57 )

Explanation Of WOrdjng in this COde ........................... ( 59 )

LiSI Of quoted StanClardS .......................................... ( 60)

Addition: EXPIanation Of PrOViSjOnS .....................   (GI)

no. 1为了合理地设计水喷雾灭火系统（或简称系统）,保蹴其施 T质虽和使用功能,减少火灾危害,保护人身和财产安全.制定木 规范。

1.0.2本规范适用于新建、扩建和改建工程中设擞的水喷雾灭火 系统的设计、施工、验收及维护管理.

本规范不适用于移动式水喷雾灭火裝曜或交通运输工具中设 置的水喷雾灭火系统。

L 0.3水喷雾灭火系统可用于扑救固体物质火灾、丙类液体火 灾、饮料酒火灾和HI气火灾,并可用于可燃气体和甲、乙、丙类液怵 的生产、储祥装筮或装卸设施的防护冷却。

1.0.4水喷雾灭火系统不得用于扑救通水能发生化学反应造成 燃烧、爆炸的火灾，以及水雾会対保护对象造成明显损害的火灾.

1.0.5水质雾灭火系统的设计、施工、验收及维护管理除应符合 本规范规定外，尚应符合国家现行有关标准的规定。

2术语和符号

2.1术 语

• 2.1.1  水喷雾灭火系统 Water SPray fire PrOteCtiOn SyStem

由水源、供水设备、管道、雨淋报警阀（或电动控制阀、气动控 制阀）、过滤器和水雾喷头等组成,向保护对象喷射水雾进行灭火 或防护冷却的系统。

• 2.1.2  传动管 transfer PiPe

利用闭式喷头探测火灾,并利用气压或水压的变化传输信号 的營道。

• 2.1.3 供给，强度    application density

系统在单位时闾内向单位保护面积喷洒的水fit。

2» L 4 响应时闾 response time

向启动系统供水设施起,至系统中最不制点水雾喷头喷出氷 雾的时间。

2.1.5 水雾喷头 SPray nozzle

在一定压力作用下,在设定区域内能将水流分解为直径Imm 以下的水滴,并按设计的洒水形状喷出的喷头。

• 2.1. 6 宥效射程 effective range

喷头水平瓚洒时,水雾达到的擾高点与喷口所在垂直于喷头 轴心线的平面的水平距离。

• 2. L 7 水雾锥 WaterSpray COne

在水雾喷头有效射程内水霎形成的圆饿体。

2.1.8 爾淋报警阀组 deluge alarm ValVeS Unit

由祯淋报警阀、电磁阚、压力开关、水力警铃、压力表以及配套 的通用阀门组成的装置。

• 2 •

2.2符 号

B——水雾喷头的喷口与保护对象之间的距离;

C_h——海海■威廉系数；

d_i——管道的计算内径

d_ft——节流管的计算内盛；

R——重力加速度；

H——消防水泵的扬程或系统入口的供给压力；

H_Jt—■减压孔板的水头损失J

H_K节流管的水头损失；

乩“一最不利点水雾喷头与系统管道入口或消防水池最低水 位之间的高程差；

Eh——系统管道沿程水头损失与局部水头损失之和；

i——管道的单位长度水头损失；

K——水雾喚头的流址系数

k--安全系数；                     `

L——节流管的长度｝

N——保护对象所需水雾喷头的计算数扯_t

«——系统启动后同时喷雾的水雾喷头的数最；

P——水雾喷头的工作压力；

R——最不利点水雾喷头的工作压力；

Q—雨淋报警阀的流量；

q——水雾喷头的流蛰；

q_i——水雾喷头的实际流量；

%—管道内水的流址；

Q——系统的计算流母；

Q.— 系统的设计流地；

R——水雾锥底圆半径；

S——保护对象的保护面积；

V——管道内水的流速；

V_k——减压孔板后管道内水的平均流速；

V_R——节流管内水的平均流速；

W---保护对象的设计供给强度;

ð—、冰雾唄头的雾化角；

ξ―减压孔板的局部阻力系数；

ζ——节流管中渐縮管与渐扩皆的局部阻力系数之和,

3基本设计参数和喷头布置 3.1基本设计参數

3.1.1系统的基本设计参数应根据防护目的和保护对象确定。

• 3. L 2系统的供给强度和持续供给时同不应小于表3. L 2的规 定，晌成时间不应大于襄3.L2的规定。

«3.1.2系统的供给强度；持续供纶时间和响应时间

续表3. LZ

注：1添加1水系英火剂的系统,其佛给强座阪由试難确定'

a鋼制单逾土、双盘式、敵口陶胎式内淨顶临短按浮廣IK对铮,典他内淬皿场 应按BI定顶场対待。

3.1.3水雾喷头的工作压力，当用于灭火时不应小于0∙35MPa; 当用于防护冷却时不应小于0.2MPa,但对于甲b、乙、丙类液体储 協不应小于0.15MPao

3.1.4保护对象的保护面积除本规范另有规定外,应按其外表而

.:-                                        - '

面积确定,并应符合下列要求：

1当保护对象外形不规则时,应按包容保护对象的嚴小规则 形体的外表面面积确定。

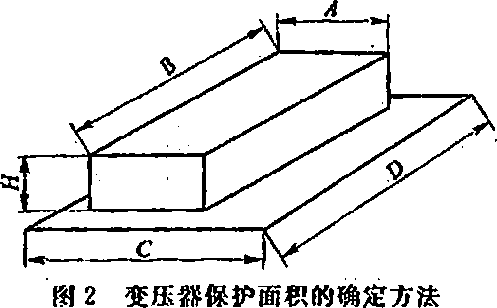

2变压器的保护面积除应按扣除底面面积以外的变压器汕 箱外表面面积确定外，尚痘包括散热器的外表面面积和油枕及集 油坑的投影面积。

3分层敷设的电缆的保护面积应按整体包容电缆的最小规 则形体的外表面质积确定。

• 3.1. 5液化石油气灌瓶间的保护面积应轻其使用面积确定,液化 • 6 *

^           「¥底⅞≡WS"<3

"".⅛≡綴捉总摆 石油气瓶库淌坛或梱装酒博的保护商籾应按防灭分底⅛s癫滴菱倏穿 赧确定幕二、—，•." ，： —「： ―另：「「'Wwi3W

• 3.1. 6输送机皮带的保护面积应按玉行皮滯的止奏面面纨瑜攏⅛  'Wf

长距离的皮带宜实施分段保护,但每段长度不宜小于IOOm_e ：:

3.1.7开口容器的保护面积_J应按其液面面积确定。

3.1.8甲,、乙类液体泵*可燃气体压缩机及其他相关设备，其保护 而积应按相应设备的投影面积确定,且水雾应包络密封面和其他 关键部位。 ""：

3.1.9系统用于冷却甲忒乙、丙类液体储鑑时,其冷却范围及保 护面积应符合下列规定:.

1着火的地上固尧顶M≡⅛⅛⅛火储繩繼壁1.5倍若火織 直径范围内的相邻地上储纖应同时冷却,当相邻地上储蠅超过3 座时,可按3座较大的相邻储蠅计算消防冷却氷用成，

2着火的浮顶總应冷却,其相邻储罐可不冷却.

3着火罐的保护面积应按皤整外羨面面积计算§相邻鑼的保 护面积可按实际需要冷却部位的外表面面积计算,但不得小于纔 壁外表面面积:的I/2。

3.1.10系统用于冷却全压力式及半冷冻式液化炷或类似液体储 嫌时淇冷却范阻及保护面积应符合下列规定;

1眷火縊及距著火耀嚨聽L 5.倍着火鎌直径范围内的相邻 鑼应同时冷却;当相邻耀超过3座时：,：可按3座较大的相邻罐计算 消防冷却水用通".：

2鬣火繼保护顶积应錢其罐体外表面面纨计算,相邻躍保盼 而积应较其靈体外表面面程的1/2甘算？. "

• 3.1. n ,系统用于冷却全冷冻武液化蜂或类似液体储雄时,其备 "；In 卽范围及保护面积应符合下列规紊上         "*二京

1采用钢制外壁的单容繼携火飜及鹿着灭嶙儷壁1糖碱寻Sf " 火罐直径范围内的相邻罐应同时冷却"着灭織保护面穂成魏寒黛參Uy 体外表面面积计算,相邻鑼保护面积应按緇壁外表面面秘⅛≡兹*W

, y∙⅛⅛B?'. m：專紹f 「好K''.

.f «K 篋.

及繩顶外表面面积之和计算.

2混凝土外壁与储雌间无填充材料的双容舔•蓊火織的罐壁 与倦顶及距着火鎌鑑壁I- 5借者火纖直:径范围内的相邻罐議顶应 同时冷却"

3混凝土外療与储僦间有保溫材料頊充的双容織,潛火罐的 蠅顶及距着火海繩壁】• 5倍蓿火哦負径范围内的相邻皤罐顶应同 时冷却。

4采用混凝土外壁的全容繞，当管道进出口在繩顶时，冷却 范關应包括蛾顶泵平台，且宜包括轡带和钢梯。

3.2喷头与營值布置

3.2∙ 1保护対象所需水雾岐关数逾应根据设计供绐强度、保护而 积利水勢啧头特性,按本规范第7.1.1条和第7. 1. 2条计算确定。 除本规范界有规定外,喷买的布道应使水雾直接喷向并覆盖促护 対家,当术菴谕是要求时，应增设水雾喷头「

3.2.2水雾喷头、備道与电气设备带电(裸露)部分的安全净距宜 符合现行行业标准《高压配电装覺设计技术规程9DL/T 5352的 规定。

3.2.3水雾喷头与保护对象之间的距离不得大于水雾喷头的有 效射程。

3.2.4水雾喷头的平面布置方式可为矩形或菱形。当按矩形布 置时,水雾喷头之舸的題离不应大于1. 4倍永雾顿买的水雾锥底 圆半径淬按菱形布置时,水雾喷天之间的旋离乔应大于L 7倍水 雾喷头的水雾锥庶咧半径.亦遂锥廉厕半径应按下法计算：

_J    H   ■■■-■■-    -'         '            '                                              .

RLjgfMg              (3.2.4)

式中:R——水雾锥底网半径Cm)；

B—冰雾喷头的喷归与保护对緞之间的距商(m) _J

0—水雾顿买的鈴花角

3.2.5当保护对象为泌浸式电力变压器时,水雾喷头的布圖应符 合下列要求：

1变压器绝缘子升离座孔口、油枕、敝热器、集油坑应设水雾 喷头保护；

2水雾喷头之间的水平距离与垂直距离应满足冰雾備湘交 的要求。

3.2.6当保护对象为甲、乙、丙类液体和可燃气体储織时,水雾喷 头与保护储織外壁之间的距离不应大于O. 7∣n_β

3.2.7当保护对象为球醯时,水雾喷头的布覺尚应符合下列规 定？

1水雾喷头的喷口应炳向球心；

2水雾锥沿纬线方向应相交,沿经线方向应相接；

3当球雄的容积不小于IoOOm^J时,水雾锥沿纬线方向应相 交，沿经线方向宜相接.但源道以上环麻之间的跑漓不应大于 3.6m；

4无防护层的球蹴钢支柱和鑼体液位计、阀门等处应设水雾 喷头保护。

3.2.8当保护对象为卧式储罐时,水雾喷头的布置应便水雾完全 纜盖裸霸表面,繩体液位计、阀门等处也应设水雾喷头保护•

3.2.9当促护对象为电缆时,水雾喷头的布食应使水雾完全包围 电缆。

3.2.10当棵护对象为输送机皮带时,水雾喷头的布置应使水雾 完全包络着火输送机的机头、机尾和上行皮带上表面.

3.2.11当保护对象为室内燃油锅炉、电液装發、氮密封油装置、 发电机、油断路器、汽轮机汕箱、磨媒机润滑油箱时,水雾喷头宜布 置在保护对象的顶部周围，并应使水雾直接喷向并完全覆鑑保护 对象。

3.2.12用于保护甲B、乙、丙类液体储搬的系统,其设置应符合下 列规定；

1固定顶储廳和按固定顶储搬対待的内浮顶備織的冷却水 环管宜沿廳壁顶部单环布覽,当采用多环布置时,着火繩顶层环管 保护范围内的冷却水供给强度应按本规范表3.1.2规定的2偌计 算。

2储牆抗风圈或加强圈无导流设施时,其下面应设置冷却水 环恨

3当储皤上的冷却水环管分割成两个或两个以上瓠形管段 时,各弧形管段间不应连通,并应分别从防火堤外连接水管,且应 分别在防火堤外的进水管道上设置能识别启闭状态的控制阀。

4冷却水立儕应用管卡固定在燃壁上,其间跑不宣大于3π_b 立備下端应设置锈渔清扫口，锈渣淸扫口距罐基础项面应大于 300Inmt且集锈渣的曾段长度不宜小于30Omm_(I

3.2.13用于保护液化炷錢类似液体储疆和甲b、乙、丙类液体储 縊的系统,其立營与縑组内的水平管道之间的连接应能消除储罐 沉降引起的应力。

3.2. U 液化炷储織上环管支架之间的雁离宜为3叩〜3. 5m°

4系:统组:件

• 4. 0/1系统所采用的产品及组控成符谷国家现行相关标准的规 定。依法实行强制认证的产品及组件应具有每舍审场淮久制度要 求的有效证明文件。

4,0,2水雾喷头的选型应符合下列耍求："

1朴敕电气火灾,应选用商心雾化型水雾喷头；

2室内粉玺场.所设瑶的水雾喷头应带防尘帽，室外设毆的水 雾喷头宜带防尘帽；

3离心雾化型水雾喷头应带柱状过滤网。

4 0.3按本规范襄3. 1. 2的规定,响虛时间不大T 120S的系统， 应设置爾淋报警阀组,雨淋报警阀组的功能及配賛应符合下列要

1 丄               ,-         'I

求:

.1接收电控信号的爾淋报警阀组应能电动并启"，接收传动管 信号的雨淋报警阀组成能液动或气动开启1

2应具有远憩手动控制和现场应急机械启劫功能；

3在控制盘上应能显示爾淋报警:阀并、肉状态;

4宜驱动水力警铃报警，

5雨淋报警阀进⅛Π⅛OM力表；

6电磁阀前应设置亩冲洗的过滤器。

4.0.4当系统供水控制阀采用电动控制阀或气动控制阀时,应符 合下列规定.：

1应能显示阀门的开、闭状态｝

2应具备接收控制信号开、闭阀门的功能S

3阀门的开启时间不宜大于45飼

4应能在阀门故障时报警,并显示故障原因;

S应具备现场应急机械启动功能;

6当阀门安装在阀门井内时,宜将阀门的阀杆加长,并宜使 电动执行器高于井顶；

7气动阀宜设置储备气雄,气雜的容积可按与气罐连接的所 有气动阀启闭3次所镭气地计算。

4.0.5雨淋报警阀前的管道应设^nr4洗的过滤器,过滤器滤网 应采用耐腐蚀金网材料，其网孔基本尺寸应为0. 60Omtn〜 0. 71Omm«

4.0-6给水管道应符合下列规定:

1过滤器与爾淋报警阀之间及雨淋报警阀后的營道,应采用 内外热浸镀锌钢管、不銹钢管成铜的锵要进行弯管加工的管道应 采用无缝钢管$

2管道工作压力不应大于1.6MPa；

3系统管道采用:镰锌钢管时，公称直径不应小于25mm;釆 用不锈钢管或铜管时,公称宜径不应小于20mm；

4系统營道应采用润槽式管接件（卡箍）、法兰或丝扣连接, 濟通钢管诃采用焊接;

5沟糟式管接件（卡箍 >,其外壳的材料应釆用牌号不低于 QT 450—12的球鼬铸铁；

6防护区内的沟糟式管接件（卡粮）密封圈、非金腐法兰垫片 应通过本规范附录A规定的干烧试验£

7应在镣道的低处设置放水阀或排污口。

5给 水

1 一般规定

• 5. Ll系统用水诃由消防水池（縊）、淌防水箱戒天然水源供给， 也闰由企业独立设折的稳髙压消防给水系统供给；系统水源的水 嫩应满足系统最大设计流就和供给时间的要求。

5.1.2系统的消防泵房宜与其他水泵房合建,并应符合国家现行 相关标准对消防泵房的规定。

• 5. 1.3在严寒与寒冷地区，系统中可能产生冰冻的部分应采取防 冻措施。

5. L4当系统设.從两个及以上雨淋报警阀时,雨淋报警啊前宜设 粗环状供水管道。

5. I. 5钢筋混凝土消防水池的进、出水管应增设防水奁管、対有 探动的管道应增设柔性接头;组合式消防水池的进、出水戀接头宜 采用法兰连接。

5.1.6消防气压给水设备的设置应符合下列规定：

1出水管上应设置止回阀；

2四周应设置检修通道,宽度不宜小于O. 7m;

3顶部至楼板或梁底的距离不宜小于0.6InO

• 5.1. 7设蜜水喷雾灭火系统的场所应设有排水设施。

5.1.8消防水池的溢流管、泄水管不得与生产或生活用水的排水 系统直接相连,应采用间接排水方■式。

5.2水     泵.              '

r                                                                       '                                                                                   .                                                 ʃ

S. 2.1系统的供水系宜自濯引水。采用天然水源供水时,水泵旳 吸水口应采取防止杂物堵塞的措施。系统供水压力应瀟足在相应

* 13 • ■ 设计流量范囲内系统各组件的工作压力要求,且应采取防止系统 超压的措施。

5.2.2系统应设置备用浆,其工作能力不应小于最大一台菜的供 水能力。

• 5.2.3 一组消防水泵的吸水管不应少于两条，当其中一条损坏 时,其余的吸水管应能通过全部用水fib供水泵的吸水管应设置控 佩阀.

5.2.4雨淋报警阀入口前设置环状管道的系统，一组供水泵 的出水管不应少于两条；岀水管应设筮控制阀、止回個、压力 表.

5.2.5消防水泵应设暨试泵回流管道和超压回流管道,条件诬可 时,谪者可共用一条回流管道e

5.2.6柴油机驱动的消防水泵,柴油机排气曾应通向室外。

5.3供水控制阀

5.3.1雨淋报警阀组宜设置在溫度不低于4P并有排水设施的 室内。设鬣在室内的雨淋报警阀宜距地面L2m,两侧与墙的距离 不应小于0.5m_tiEffl与墙的距离不应小于1. 2m,雨淋报警阀!凸出 部位之间的距离不应小于Q 5m。

5.3.2爾淋报警阀、电动控制阀、气动控制阀宜布置在靠近保护 对象并便于人员安全操作的位置。

5.3.3在严寒与寒冷地区室外设置的雨淋报警阀、电动控制阀、 气动控制阀及其管道,应采取伴热保温措施。

5.3.4不能进行喷水试验的场所,爾淋报警解之后的供水干管上 应设置排放试验检测装置,且其过水能力应与系过水能力一致。 5.3.5水力警铃应设置在公共通道或值班室附近的外墙上,且应 设置检修、测试用的阀门。雨淋报警阀和水力警锋应采用热镀锌 锅管进行连接,其公称直径不宜小于20mm,当公称直径为20mm 时,其长度不宜大于20m.

•】4 •

5∙ 4水泵接合器

5.4.1室内设置的系统宜设暨水泵接合器。

5.4.2水慕接合器的数址应按系统的设计流母确定,单合水浆接丄 合器的流址宣按10L∕s-15L∕s计算.                .％

5. 4. 3水槊接合糖应设置在便于消防车接近的人行道或非机动上； 车行驶地段，与室外消火桂或消防水池的距离宜为15m-40m."

5.4.4墙壁式消防水系接合器宜距离地面0∙7m,与墙而上的门、 窗、洞口的净距离不应小于2. Om,且不应设置在玻璃幕墙下方。

S. 4.5地下式消防水泵接合器进水口与井盖底面的距离不应大 于O. 4m,并不应小于井盖的半径,且地下式消防水泵接合器井内 应有防水和排水措施。

6操作与控制

6.0.1系统应具有自动控制、手动控制和应急机械启动三种控制 方式;但当响应时间大于120S时，可采用手动控制和应急机械启 动两种控制方式。

• 6. 0.2与系统联动的火灾自动报警系统的设计应符合现行国家 标准《火灾自动报警系统设计规范K）B 50116的规定。

6.0.3当系统使用传•动管探测火灾时,应符合下列规定：

1传动管宜采甬钢管，长度不宜大于300m,公称直径宜为 15mm~25mm,传动管上闭式喷头之间的距离不宜大于2. 5m;

2电气火灾不应采用液动传动管；

3在严寒与寒冷地区,不应采用液动传动管；当采用压缩空 气传动管时,应采取防止冷癡水积存的措施。

6.0.4用于保护液化痉储罐的系统,在启动着火織爾淋报警阀的 同时,应能启动術要冷却的相邻储雄的雨淋报警阀。

• 6. 0.5用于保护甲小乙、丙类液体储織的系统，在舄动着火皤爾 淋报警阀（或电动控制阀、气动控制阀）的同时,应能启动需要冷却 的相邻储織的雨淋报警阀（或电动控制阀、十动控制阀）。

6.0.6分段保护输送机皮带的系统,在启动起火区段的爾淋报警 阀的同时,应能启动起火区段下游相邻区段的雨淋报警阀,并应能 同时切断皮带输送机的电源。

• 6. 0.7当自动水喷雾灭火系统误动作会対保护对象造成不利影 响时，应采用两个独立火灾探测器的报警信号进行联锁控制：当保 护油浸电力变压器的水喷雾灭火系统采用两路相同的火灾探测器 时，系统宜釆用火灾探测器的报警信号和变压器的断路器僧号进 行联锁控制.

• 16 •

6.0.8水喷雾灭火系统的控制设备应具有下列功能：

1监控消防水泵的启、停状态；

2监控雨淋报警阀的开启状态,监视雨淋报警阀的关闭状."

态；                                           ' 4 W

^, .■

3监控电动或气动控制阀的开、闭状态；            j

4监控主、备用电源的自动切换。

6.0.9水喷雾灭火系统供水泵的动力源破具备下列条件之一：

， ，^,

1 一级电力负荷的电源；

2二级电力负简的电源,同时设置作务用动力的柴油机；.

3主、备动力源全部采用柴油机。

7水力计算

7.1系统设计流畳

7.1.1水雾喷头的流地应按下式计算：

₉=K√10P              (7. L 1)

式中应——水雾瓚％的流地e∕min);

P—水雾喷头的工作压力(Mpa) _J

K——水雾喷头的流驚系数,取值由喷头制造商提供。

7.1.2保护对象所需水雾喷头的计算数址应按下式计算：

N≈-             (7.1.2)

<i

式中：*—保护对象所需水雾喷头的计算数盘(只X

S——保护对象的保护面积(tn?)；

W——保护对貌的设计供给强度[l√(min ∙ m²)]_ψ

• 7. 1.3系统的计算流燉疵按下式计算：

1 ʌ QfM      (1L3)

i*- I

式中：Qi——系统的计算流S(LZs)；

«系统启动后同时喷雾的水雾喷头的数眾〈只)_i

冰雾顿头的实际流辭(Wmin),应按水雾啖头的实际 T作压力计算。

7.1.4系统的设计流⅛t应按下式计算：

QnQi              (7.1.4)

式申：Q.——系统的设计流XL/s)；

k——安全系数,应不小于1.05_o

% 2管道水力计算

- '.■ ■■ ■.. ■..■■■

• 7. 2.1当系统管道采用普通钢轡或镀锌钢管时,其沿程水头损英 应按公式(7.2. I-I)H'>s ⅛采用不锈宛首成铜督时.可按瓜我 <7.2. 1-2)计蘇。管IAZK的平均流癒不宜大于5m∕s₀

/=0. 0000107 ⅛           <7. 2.1-1)

d∖∙^z

式申:i——管道的单位长度水头损失(MIWm)J

V——管道内水的平均流速(m/s)；

d_i——管道的计算内径On)。

i=≈l(j5CΓ^,'^ss<⁴∙^β7⅛^ss            (7. 2.1-2)

式中：i——管道的单位长度水头损失(kPa∕m);

%——管道内的水流^(m^s∕s);

Cb——海澄-成廉系数,铜管、不锈钢管取130“

7.2.2管道的局部水头损失宜釆用当址长度法计算。

7. 2.3爾淋报警阀的局部水头损失应按O- 08MPa计算。

L 2.4消防水泵的扬程或系统入口的供给压力应按下式计算_：

H= ∑A÷7³o÷Λ,            (7.2.4)

式中：H——消防水泵的扬程或系统入曰的供给压力(MPa) J

Σ⅛——管道沿程和局部水头损失的累计<(MPa) _?

R——最不利点水雾喷实的工作压力(MPa)；

知——龈不利点处水雾喷头与消防冰池的最低水位或系统 冰平供永引入管申心线之间的停压差(MPa)。

7,3管道减压播典

• 7. 3. ɪ圆缺型孔板的孔应位于管道底部,孔板前水平直管段的长. 应不应小于该段管道公称宣径的2 ⅛₀

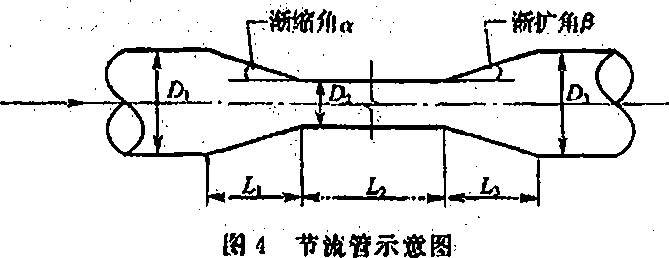

A3. 2管道采用节流管时,节流管内冰的流速不应犬于20m陽 矿                                                                            ∙ .⅛9<∙"

节流管长度不宜小于LOm,公称.直径宜根据管道的公称直径按 表，3. 2确定。

«7. 3.2节流蕾的公掰直径(InnI)

7.3.3圆形减応孔板险符合下列规定:

1应设鬣在公称直径不小于50mm的此管段上，前后瀆段 的长度均不宜小于该備段直径的5倍；

2孔口而积不应小于设錠管段截面积的30%,且孔板的孔 径不应小于20mm；

3应采用不锈钢板材制作.

7. X 4减压孔板的水头损失应按下式计算：

Hk=哮             (7. 3.4)

式中：Hk——减压孔板的水头损失(10'³MPa);

VK——-减压孔板后管道内水的平均流速(∏√s)；

f一减压孔板的局部阻力系数。

7.3.5节流管的水头损失应按下式计算：

V^S          V^Z

HS =聲弘十°∙ OOIO7L ⅛        (7. 3. 5)

式中,H_tt—~节流管的水头损失(TOTMPQ ；

ζ一节流管中渐缩奮与渐扩鶯的局部阻力系数之和；

K——节流管内水的平均流≡(m∕_s) _J

4--节流會的计盪内径(m) J

L--节流管的长度(m)«

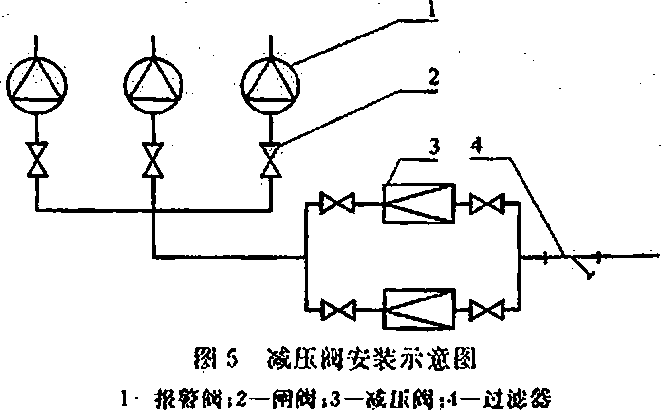

7.3.6减压闽应符合下列要求：

1减压阀的额定工作压力应满足系统工作压力疫求；

2入口前应设置过滤器；

3当连接两个及两个以上报箫阀组时,应设置备用减压闽;

4垂直安裝灼减压解,水流方向宜向下。

8.1 —般规定

8.1.1系统分部工程、子分部工程、分项工程应按本规范附录B 划分。

8.1.2施工现场应具有相应的施工技术标准、健全的质览管理体 系和施工质扱檢验制度，并应进行施工全过程质地控制。施工现 场质隨管理应按本规范附录C的要求填写记录，检査结果应合 格。

• 8. L 3系统的施工应按经审核批准的设计施工图、技术文件和相 关技术标准的规定逬行。

83.4系统施工前应具备下列技术资料：

1经审核批准的设计施工图、设计说明书；

2主要组件的安装及使用说明书；

3消防泵、爾淋报警阀（或电动控制阀、气动控制阀）、沟槽式 価接件、水雾喷头等系统组仲应具备符合梢关准入制度要求的有 效证明文件和产品出厂合格证；

4阀门、压力表、管道过滤器、管材及管件等部件和材料应具 备产品出厂合格证.

8.1.5系统施工蔺应具备下列条件；

1设计单位已向滝工单位进行设计交底,并有记录；

2系统组件、僻材及營件的规格、型号符合设计屬求；

3与施工有关的基础、预埋件和预留孔经检査符合设计要求，

4场地、道路、水、电等临时设施满足施工要求。

8.1.6系统应按下列规定进行施工过程质堆控制：

1成按本规范第8.2节的规定对系统知件、材料尋进行进场

检验,检验合格并经监理工程师签证后方可使用或妾裝注

^L . .. ^J - _{I f L} ' ' _B^{- -} - r -                 , __ _B ■ - L .                                      _Br- ^r_lr-

2务工庚应按施工技术标准进貧质底控制打®滤滅摩翁瘋 "

后,应进行检査,合格房方可进行下道王序施工广"""；三待；.  L

3相芳各专W工种之间应进行交接认可,并经监3⅛⅛⅛页鎏".「 证后,方可进行下道工睜施工；-              "，；三壬"［：

• 4 .应由监理正程师组织•施工单位有关人员对施工过程旋孩S ;「： 进行检査,并应按本规范附录.玖的规定进行记录,检査结果应礬⅛ ：；'

^             ■      ■         ■■                          ■ ^P- ■ ■                              ^                                                 ■■ >..γ-√<λ :‘ ，..

部合格：-■            ■ ■:              .      .. ■

5"隐蔽工程在隐蔽前,施工单位丿应通知有关单位进行验收弈"；：；；. 按本规范表 D∙Q 7 ie、录。"..■ ■■   <

'                                                                                    ..                                                                  .                      '                                                                                                                              ^{1                  J} / H" ,' .

8.1.7系统安装完毕,施工单位应进行系统调试"当系统需与有：；«： 关的火灾自动报警系统及联动控制设备联动时、,应联合进行调试。；"拦； 调试合格后,施工单位应向建设单位提供质蚩控制资料和施工过 "二 秘检査记录。

& 2进场检验

-                                               、

■ ' - ^

• 8. Xl系统组件、材料进场抽样检验应按.本规.范表D.0.1填写 " 施工过程检査记录。

• 8.2. 2管材及管件的材质、规格、型号、质輦等应符合国家现行有〔.； 关产品标准利设计要求。

检查数氐全数检査.      ,

检査力％检査出厂检验报告与合格证d"

& 2.3柿材及歷猝的外观质锹除应桥合其产品标准的规紀外,板L 应样合下列要求∙ ∖

L表面应无裂纹、缩孔决渣;浙叠愼皮,且不应有霜过蘭蒸

_{I I} ' . - ^P ■,-'，，， . . ，，

负偏差的线蚀或凹陷爺硕陷；         ■ -

2嫁妩表面应完整无损伤,涣兰密離面应平.整洗淌祯⅛巷刺: 及径向构糟*

3垫片应无老化变质或分层现象’表面应无拆魏尊;缺階命

「n"w*

检査数揪:全数检査。

检査方法:直观检査.

8.2.4管树及管件的规格尺寸、壁原及允许偈差应符合其产品标 准和设计要求，

检査数效:每~规格、搜号的产品按件数抽资20%,且不瓣少 于1件。

检襪方法:用钢尺和游标卡尺测⅛L

8.2.5消防乘组、爾淋报警阀、竺动控制阀、电⅛⅛控制阀、沟擋式 管接件、阀门、水力警铃、压力开关'压力表、管道过滤器、水雾喚 头、水泵接合器等系统组件的外观质址应符合下列耍求：

1应无变形及其他机械性损伤；

.2外露非机械加工表而保护涂层应完好&

3无保护涂层的机械加工而应无锈蚀；

4所有外髒接口应无损伤,堵、盖等保护物包対应良好；

5铭牌标记应消晰、牢固。

检査数散:全数检査.

检查方法:直观检査。

8.2.6消防泵组、雨淋报警阀、气动控制阀、电动控制阀、沟糟式 營接件、阀门、水力警铃、压力开关、压力表、管道过滤器、水雾喷 头，、水聚接含器縛系统组件的规格、型号、性能参数应鶴合国家现 行产晶标准和设计要求。

.检套数襲:全数检夜。

检夜*泼攢查组件的规格、型号、性能参数等是否与相关准 入制度要求卽有麴隹黑文件、产品出厂合格证及设计要求相符。 8-2,7酒痹秦盘车成更洒,无阻滞利异常声音。

检查数量:全⅛⅛⅛≡..                 .

检査方漆:手成检査J

8.2.8 新］雨进场检验应符合下列要求：

I各两门及其附件应配备齐全；

• 24 «

2控制阀的明显部位应有标明水流方向的⅛⅛⅛⅛;

3控制阀的阀瓣汲操作机构应动作灵活、无卡涩现象,闽体 内应清酒、无异物堵塞；

4强度和严密性试脸应合格。

检≡M:全数检查。

检查方法:直观检査,在专用试验装瓏上测试.

8.2.9阀门的强度利严密性试姓应符合下列规定；

1强度和产密性试验应釆用淸水进行,强度试验压力应为公 称压力的LS僧;严轡性试脸压力应为公称压力的l.l{⅛r

2试验压力在政验持续时间内应保持不变,且売体填料和阀 瓣密封面应无渗漏；

3阀门试压的试验持续时间不应少于表8. 2. 9的规定；

«8.2.9個门试验持续时间

4试验合格的阀门应排尽内部积水，并吹干。密封而应涂防 銹油，同时应关闭阀门，封闭出人口，作出明显的标记,并应按本规 范表D.0.2记录.

.检査数做:每批(同牌号、同型号、同规格)按数散抽査3%,。二 且不得少于1个;主管道上的隔断阀门应全部试验。

检查方法:采用阀门试压装置进行试验。

8,2.10系统组件和材料在设计上有复验要求或对质世有疑义 时,应由监理工程师抽样,如应由具有相应资质的检测单位进福皮 测复验,其気验结果战符合设计要求和国家现行有关标屜3晦畝

.• 25 ・

检查数毋:鬱设计耍求⅛⅛緡裁送检朝要攤至

检査方法:检⅛⅛⅛报告"

8.2.11进场抽样检查中有一件不合格,应加宿抽样;若仍不合 格測应判定该批产品不合格A

8.3安装

^ ^ ^L '                                                                                                            , ■

8.3.1系统的下列施工,谏应符合本规范的规定外，尚应符合现 行国家标准贮工亚雄属管道工程施工规范》GB 50235、《现场设备、 ±敏板癥弗接主勸盧工规落》GB5023&的规定.

i ⅛⅛⅛云焊賴、安撕

「或礙⅛B%⅛B施關麻

「3安用褻的練瘀预靈矿  L

.4 IM tI ⅛ ⅛ t .               .

為.3点系统身如捕魂报薔系统联动祢分的赢工应符合现行国 濠标滅关灾百钮报字累蕴施王及蓝收规范^GB 50166的瘟定。

^,,` ' ,■ ^{J p, ,                                          , ,} - . - . - ■ , _r∙ • ■ ■ ^, _I

8. 3. 3索蜿的施土成愈本规范表D. 0. 3〜表D.O. 7记录。

也3丄 消防泵组的安装应符合下列要求；

1消防泵组的安装应符合现行国家标准《机械设备安⅛⅛ :施工及验收通用规范》GB 50231和《风机、压缩机凍安装工程施 T及验收规范》GB 50275的规定.

2消防架应繼体安装在基础上。

检査数量：全敏检査，

检査方法;直观检査。

3消防箓与相关管道连接时，应以消防泵的法兰端面为基准 进行测推和安装。.

检査数跟:全数检査。

检査另法:尺⅛⅛t观检査。.

4消防泵进水管破水口处设置滤网时,滤网架应安装牢間, 滤网应便于滴洗3

• 26 •

检査数母:全数检査0

检査方法:直观检査。

5当消防泵采用柴油机驱动时,柴油机冷却器的泄水管应通 向排水设施.                             •

检查数母:全数检査。

检查方法:直观检査。

8.3.5消防水池（罐）、消防水箱的施工和安装应符合下列要求：

1应符合现行国家标准《给水排水枸筑物工程施工及验收规 范》GB 50141.«建筑给水排水及采暖工程施工质最验收规范》 GB 50242的规定e

检寇数址:全数检査。

检査方法:对照规范及图纸核查是否符合要求。

2消防水池（繩）、消防水箱的荐积、安装位置应符合设计變 求。安装时,消防水池（寧〉、消防水箱外壁与建筑本体结构墙而或 其他池壁之间的净距成满足施工或装配的需要。

检査数景：金戚检査。

检查方法:对照图纸,尺童检査。

& 3.6消防气压给水设备和稳压泵的安裝应符合下列要求:

1消防气压给水设备的气压縄,其容积、气压、水位及工作压 力应符合设计要求。

检夜数址:全数检査。

检査方法:对照图纸,直观检查。

2消防气压给水设备的安装位置、进水管及出水管方向应符 合设计要求。

检查数址:全数检査。

检査方法:对照图纸,尺輦检查和直观检査。

3消防气压给水设备上的安全阀、压力表、泄水管、水位指示 器、压力控制仪表等的安装应符合产品使用说明书的要求。

檢査数斌:全数检禿。

检査方法:対照图纸核査&

4稳压蔡的安装应符合现行国家标准《机械设备安裝工程施 工及验收通用规范犯B 50231、g风机、压缩机、栗安装工程施工及 脸收规范BGB 50275的规定。

检査数依：全数检査。

检査方法:对照规范及图纸核査是否符合要求。

8. 3.7消防水泵接合器的安装应符合下列婴求：

1系统的消防水荻接合器应设置与其他消防系统的消防水 泵接合器区别的永久性固定标志,并有分区标志。

检査数觉:全数检査.

检査方法:直观检査。

2地下式消防水彖接舍器应采用铸有“消防水浆接合器”标: 志的俸铁井鑑，弥应在附近设覺指示其位置的永久性圖宼标志。

检犹数釦全数检査。'■.                      '

检夜方法:直观检査。                       .«

3组装式消防水泵接合器的安装应按接口、本体、联接WJE : 回啊、安全阀、放空管、控制阀的顺序进行,止回阀的安裝方向应使 消防用水能从消防水泵接合器进入系统;整体式消防水策接合器J 的安裝应按其使用安装说明书进行。               ]

检夜数蛍：全数检査。

检雍方法:直观检査，

8.3.8雨淋报警阀组的安装应符合下列要求：

ɪ雨淋报警阀组的安装应在供水管网试压、冲洗合格后进 行。安装时应先安装水源控制阀、雨淋报警阀,再进行雨淋报等阀⅞ 辅助管道的连接.水源控制阀、雨淋报警阀与配水干管的连接应_I 使水流方向一致，雨淋报警阀组的安装位置应符合设计要求.  «

检査数地:全数检查。                       }

检査方法:检査系统试压、冲洗记录表,直观检查和尺懺检赛。J 2水源控制阀的安装应便于操作,且应有明显开闭标志和可I

靠的锁定设施;压力表应安装在报警阀上便于观浏的位靈;排水蕾 為试验阀应安装在便于操作的位置4

检夜数斌:全數检査。.

检査方法:直观检査。

3雨淋报警阀手动开局装覺的安装位瓷应符合设计要求,担: 在发生火灾时应能安全开启和便于操作。

检査数斌:全数检査。

检査方法:对照图纸核査和开启阀门检査。

4在雨淋报警阀的水源一侧应安装压力瓒。

检査数M：金数检査.

检查方法:直规检査。

8.3.9控制阀的规格、型号和安装位置均应符合褪计要求；安装 方向应正确,控制阀内应清洁、无堵塞、无滲漏;主要控伽阀应加设 扁闭标志;隐蔽处的按制阀应在明显处设有指示其位懼的标志。

检査数遂；金数检査.

检査方法;或观检査#

8.3.10压力开关应竖直安装在通往水力警铃的彎道上，且不应 在安装中拆装改动。压力开关的引出线应用防水套管锁定。

检査数虽：全数检査。

检査方法:苴观检査，

8.3.11水力警铃的安装应符合设计要求，安装后的水力警铃启 动时,警铃响揽应不小T70<lB(A)_o

检査数址:全数檢査.

检査方法:直观检查;开启阀门放水，水力警铃启动后用声级 计测堆声强。

&3.12节流管和减压孔板的安装应符合设计要求。

粉査数址:全数检査，

检査方法:对照图纸核死和尺显检査。

8.3.13减压购的安装应符合下列要求：

1减压阀的安装应在供永管网试压、冲洗合格后进行O

检商数址:全数检査。

检夜方法:检査管道试压和冲洗记录。

2减压阀的规格、型号应与设计相符，阀外控制管路及导向 阀各连接件不应有松动,减压阀的外观应无机械损伤，阀内应无 异物.

检査数成:全数检査。

检査方法:对照图纸核査和手扳检査.

3减压阀水流方向应与供水管网水流方向一致。

检査数最：全数检査。

检査方法:宜观检査。

.4应在减压阀进水侧安装过滤器,并宜在其前后安装控制阀。

检査数职全数检查。,：

检査方法屜规检車

• 5 ɪʧw式减忒彌宜永平安装，阀盖应向上。

检査数堡;全数检査。

检查方法:直观检査.

6比例式减压阀宜垂直安装；当水平安装时,单呼吸孔撅压 阀的孔口应向下,双呼吸孔减压阀的孔口应呈水平。

^检查数量:全数检査。

检查方法:直观检査。

7安装自身不带压力表的减压阀吋,应在其前后相邻部位安 装压力表。

检査数坦:全数检查。

检査方法:直观检査。

8.3.14管道的安装应符合下列规定:

1水平管道安装时,其坡度、坡向应符合设计要求。

检査数匝干管抽査1条;支管抽査2条;分支管抽布5%,且1 '不得少于I条。

• 30 ∙

检查方法:用水平枚检查.

2立管应用管卡間定在支架上，其间距不应大于设计值. 检査数玦全数检査。

殺密方法:民址检⅛E和直观检查。

3埋地管道安装应符合下列要求：

1） 埋地管道的基础应符合谖计要求;

2） 埋地管過安装前应做好防腐,安装时不应损坏防腐层;

3） 埋地管道采用焊接时,焊號部位应在试压合格后进行防 腐处理；

4） 埋地管道在回填前应进行隐蔽工程验收,合格后应及时 回填,分层夯实,并应按本规范表D.0.7进行记录。

检査数蠻:全数检査。

检査方法:直观检査。

4皙道支、吊架应安装平整牢固,管嫩的砌筑应规整,其间距 应符合设计要求.

检查数最：按安装总数的20%抽査,且不得少于5个。

检査方法:直观检査和尺做检査。

5管道支、吊架与水勢喷头之间的鲍离不应小于0. 3m,与末 端水雾喷头之间的距离不宜大于0. 5π¼

检査数量:按安装总数的10%抽査,且不得少于5个。

检査方法;尺堆检査。

6管遒安装前应分段进行清洗。施工过程中,应保证管道内 部淸洁,不捋前有焊渣、焊瘤潮化皮、杂质或其他异物。

7同排管道法兰的间距应方便拆装,且不宜小于IOOmm_e

8管道穿过墙体、楼板处应使用窶管;穿过墙体的套管长度 不应小于该墙体的厚度,穿过楼板的窶管长度应高出楼地面 50mm,底部应与楼板底面相平;管道与套管间的空隙应采用防火 蚓堵材料填塞密实「管適穿过睡筑物的变形缝时,应，采瑕棵护 播施。

检査数蛍:全数检査。

检査方法:直观检査和尺冠检査。

9管道焊接的城口形式、加工方法和尺寸等均应符合现行回 家标准《气焊、焊条电弧焊、气体保护焊和高能東焊的推落坡口》 GB/T 985. 埋弧焊的推荐坡口 3GB/T 985. 2的规定,镣道之间 或与管接头之间的焊接应采用对口焊接。

10管道采用沟槽式连接时.管道末端的沟糟尺寸应满足现 行国家标准《自动喷水灭火系统 笫11部分 沟糟式管接件》 GB 5135. 11 的规定.

H对于镀锌钢管,应在焊接后再镀锌,且不得对镀锌后的管 道进行气緬作业」L

& 3. 15管道安能節毕应进行水压试验,并应符合下列规定：

• 1 .试验直采用滴永进行,试验时，环境温度不宜低于5C ,当 环境温度&系5気;做应乘取防冻措施；

• 2 试验压力应另设计压力的1.5

3试验的测试点宜设在系统管网的最低点,对不能参与试压 的设备、阀门及附件,应加以隔离或拆除；

4试验合格后,应按本规范表D. 0. 4记录。

检查数燉:全数检査。

检査方法:管道充满水,排净空气,用试压装锻缓慢升压，当威 力升至试验压力后,稳压IOmin_）管道无损坏、变形，再将试验压力 降至设计压力,稳压30Inin,以压力不降、无渗漏为合格C

8.3.16管道试压合格后,宜用清水冲洗，冲洗合格后，不得再进 行影响管内淸洁的其他施王,并显按本规范表以Q 5记滅。

检SM:全数检査。

检査方法：宜采用最大设计流址；流速不低于L 5m∕s,以排出 水色和透明度与入口水目測一致为合格6

8. X 17地上管道应在试压、冲洗合⅜后进行涂漆防腐。

检査数筮:全数检查.

• 32 •

检査方法:直观检查，

8.3.18喷头的安装应符合下列规定；

1雌头的规格、型号应符合设计要求，并应在系统试压、冲 洗、吹扫合格后进行安装。

检査数母:全数检査。

检査方法:直观检竇和检査系统试压、冲洗记录。

2喷头应安装牢固、规整，安装时不縄拆卸或损坏嘰头上的 附件。

检査数笊：全数检花。

检密方法；宣观检查。

3顶部设置的喷头应安装在被保护物的上部,室外安装坐标 偏差不应大于20mm,室内安装坐标偈差不应大于Iomm_J标高的 允许偏差，室外安装为士 20mm,室内安装为士 IOmm°

检夜数址:按安装总数的10%抽査，且•不得少于4只，即支管 两侧的分支管的始端及末端各1只。

检査方法:尺fit检査。

4侧向安装的喷头应安装在被镣护物体的侧面并应对准被 保护物体,其距萬偏差不应大于20mm_β

检査数fh按安装总数的10%抽查,且不得少于4只。

检査方法:尺量检査尊

5啖头与吊顶、门、窗、洞口或障瓣物的距离应符合设计 要求，

检査数做:全数检査。

检査方法:尺童检査.

8.4调 试

8.4.1系统调试应在系统施工结束和与系统有关的火灾自动报 警装洗及联动控制设备调试合格后进行。

&4.2系统调试应具备下列条件:

1调试前应具备本规范第8.1. 4条所列技术资料和本规范 表E、表C、表D. 0. 1〜表D. 0.5、喪D, 0.7等施工记录及调试必 需的其他資料.」,；…

2调试的应制订调试方案;

3调试前应对系统进行检查,并应及时:处理发现的问题,

4调试前应将需要临时安装在系统上并经校验合格的仪器、 仪表安装完毕，调试时所需的检査设备应准备齐全；

5水源、动力源应满足系统调试要'求，电气设备应具备与系 统联蓟调试的条件。

&4・3系统调试应包括下列内容：

1水源测试；

2动力源和备用动力源切换试验；

3消防水泵调试;

..4：務⅛黎调试；

5浦淋报蕾阀、电动控制阀、气动控制阀的调试；     .

6排水设施调试；

7联动试验。

8.4.4水源测试应符合下列要求；

1消防水池（蠅）、消防水箱的容积及储水蛰、消防水箱设置 高度应符合设计蛰求,消防储水应有不作他用的技术措施。

检査数址:金数检査。

检査方法;对照图纸核査和尺燈检査。

2消防水泵接合器的数蜀和供水能力应符合设计要求。

检査数址;全数检査。

检査方法X观检査并应通过移动式消防水泵做供水试验进 行验证。

I ^P                                                                                                                                                                          .                                                             .                                                                                   ^,

8.4.5系统的主动力源和备用动力源进行切换试验时,主动力源: 和备用动力源及电气设备运行应正糖"

检査数堡:全数检査。

• 34 *

检査方法:以自动和手动方式各进行1次〜2次试验。

&4.6淌防水泵的调试应符合下列嬰求:

1消防水泵的启动时间应符合设计规定。

检査数值：全数检査.

检查方法:使用秒表检査。

2控制柜应进行空载和加载控倒调试,控制柜应能按其设计 功能正常动作和显示。

检査数虽:全数检査。

检査方法:使用电压表、电流表和兆欧表節仪表通电检査。

8. 4.7檄压泵、消防气压结水设备应按设计喫求进行调试。当抜

- ' - .

到设计启动条件时,稳压泵应立即崎动;当达到系统设计压力时， 稳压泵应自动停止运行。

检査数蛰:全数检査。

检査方法:直观检査。

8.4.«禰淋报警阀调试宣:利用检测、试验管道进行。自动和手动 方式启动的雨淋报警阀应在15s之内启动;公称直径大于20Omm 的雨淋报警阙调试时,应在60s之内掐动「雨淋报警阀调试时，当 报警水压为0- 05MPa时,水力警铃应发出报警铃声。

检査数址:全数检査.

检査方法;使用压力表、流鱼计、秒表、声强计測址检査,直观 检査.

8. 4. 9电动控制阀和气动控制阀.自动开启时,开扃时间应溝足设: 计要求;手动开启我关尚应灵活、无卡涩。

检査数贫：；全数检査O

检査方法:使用秒表测it,手动启闭试验.

8.4.10调试过程中，系统排出的水应能通过排水设施全部排走。 检査数地:全数检查。

检査方法:直观检査。

8.4.11联动试验应符合下列规定：

1釆用模拟火灾信号扈动素绻瀬成敢分区兩淋报瞽阀（或 电动控制阀、气动控制個）、压力开英浦箱商汞泰及其他联动设备 均应能及时动作并发出相应的值号8

检查数畳:全数检査a

检査方法:重观检査O

2釆用传动管启动的系统,启动L∙只喷头,相应的分区雨淋 报警阀、圧力开关和消防水泵及其他联动设备均应能及时动作并 发出相应的信号。

呻標逢数檢査O

⅛⅛株爐观檢*

3索统的响痙時飢工作压力和流蜀⅛符合设计要求。

检査数鑿签数⅛!奪）

检查方族福为手动控制时,以手动方式进行1次~Z次试 蓝消为有;前控制时,以自动和手动方式咎进行1次〜2次试验, 枷J⅛w⅛≡t⅛ 秒 ⅛i⅛   —

&*枝：潔统调域命格卮2应按本规范表D∙ 0. 6填写调试检査记 录沸应用清水冲洗后放空,复原系统。

9.0.1系统竣工后，必须进行工程验收，验收不合格不得投入使 用。

9.0. 2系统的验收应由建设单位组织监理、设计、供货、施工等单 位共同进行。

• 9. 0. 3系统验收时,应提供下列资料，并应按本规范表E墳写质 筮控制资料核花记录：

1经审核批准的设计施工图、设计说明书、设计变更通知书；

2主要系统组件和材料的符合市场准入制度嬰求的有效证 明文件和产拮出厂合•格证,材料和系统组件进场检验的复验报吿；

3系统及其主要组件的安装使用和维护说明书；

4施工单位的有效资质文件和施工.现场质俄管理检査记录S 5系统施工过程质扯检査记录；

6系统试压记录、管网冲洗记录和隐蔽工程验收记录；

7系统施工过程调试记录；

8系铳验收申琦报吿。

9.0.4系统的验收应符合下列规定:

1隐蔽工程在嫩蔽商的验收应合格，并应按本规范表DO. 7 记录；

2质最控制资料核査应全部合格,并应按木規范表E记录；

3系统施工质址验收和系统功能验收应合格,并应按本规范 表F记录。

9.0・S系统验收舍格后，施工单位应向建设单位提供下列文件 资札

1系统竣工图；

2系统施工过程检査说录；

3隐蔽工程验收记录；

4系统质揪控制资料核造记录：

S系统验收记录；

6其他相关文件、记录、资料清单等。

9.0.6系统的管道、阀门及支、吊架的验收,除应符合本规范的规 定外，尚应符合现行国家标准《工业金属管道工程施工质址验收规 范》GB 50184和《现场设备、工业管道焊接工程施工质扯验收规 范》GB 50683中的有关规定。

9.0.7系统水源的验收应符合下列要求：

- .■ , ... ■ □^y - ' .

］室外飨永曾网的进永密管径及供水能力、消防水池（蠅〉利 消防水箱容魁均J⅛符育谡⅛竪粉

2当采用关妃永源作务系號冰源M,県冰擞应符合设计夔 剥并应检3⅛泳丽最低永莅时漏凉清航用水的技术拙施；

3过滤新仙设置虚為⅜设计要求。

检査数毋:全数检査。

检査方法:对照设计资料采用流速计、尺等测抵和宜观检査。

9.0.8动力源、备用动力源及电气设备应符合设计要求&

检族数璽:全数检査。

检査方法:试验检査。

9.0.9消防水泵的验收应符合下列要求：

1工作泵、备用泵、吸水管、出水管及出水憐上的泄IE阀、止 回阀、信号阀等的规格、型号、数堡应符合设计要求;吸水彎、出水 管上的控制阀应锁定在常开位置,并有明显标记。

检查数毋:全数检査，

检査方法:对照设计资料和产品说明书核査。

2消防水泵的引水方式应符合设计要求。

检査数毆:全数检査。

检査方法：直观检査。

• 38 •

3消防水泵在主电源下应能&规定时间F⅛≡⅛O⅛<

检⅛^（⅛:全敎檢叠。

检蛊方法:打弁南掰冰泵出水管上的手动测试阀,利用圭电源 向泵组供电；亲掉主电源,检査至、备庖源的切换憎况,用渤演奪检 査.                                                                              ..                              ..■           '.■■■■■■■,.

4当自动系统管网中的水压下降到设计扱低压力时,稳压果; 应能自动启动」                        .

检査数量:全数检査。

檢査方法;使用压力羨检査.

5自动系统的消防水泵启动控制应处于自动启动也覺。

检査板蠻:全数检查。

检査方成窿柢系统管网中的压力，直观检或

• 9. D. 10雨淋报警阀组的验收应符合下列要求“

1雨淋报警爾组的各组件应符合国家现行相关产品标准的 耍求。

检査数垠:全数检査。

检俺方法:直观检査。

2打并手动试水阀或电磁阀时，相应雨淋报警阀动作应可

3打开系统流燈隹力检测装隨放水阙,测试的流童、压力应 符合设计耍求。

检查数最，全数检査.

检査方法:使甬流毋计、压力表检査。

4水力警铃的安装位置应正确P测试时,水力警铃喷嘴处压 力不应小于0, 05MPa,且距水力馨铃迎m：远处警铃的响度不应Zh ^70dB<Λ）_φ                              .

检査数谶:全数检査。

检査方法:打开阀∏放水,使用压力表、声级计和尺鑑检養*

5控制阀均应観定卷衝开位置气

检査数盛全数检查甘

■

,检査方法时直观检查:。           ..     ..■

6 与火灾自动报警系统和手动启动装養的联动控制应符合U 设计要求奇j 9.0.11管网验收应符合下列规定:

1管道的材质与规格潛径、连接方式浅装位置及采取的防I 冻措施应符合设计要求和本规范第8* 3.14条的相关规定_（I .

检査数最.：全数检査。

检査方法;直观检査和核査相关证明材料。

2管网放空坡度及辅助排水设施应符合设计要求。

检査数虽;全数检査。

检査方法;水平尺和尺擞检査。

3管网上的控制阀、压力信号反觥装置、止回阀言试水阀*泄项 压阀等,其规格和安装位置均应符合设计要求$

检査数歴；全数檢査。

檢査有涔:直懇檢査R    '    . ■

播 養皈：嘗道殳溯架的固定夯式、间距应符合设计要求， ；

"门；査娅俄碱峰20绪俎不得少于5处*

"« :盘養芾潺亨京蟀羞新直观检査。

W吊”名漣侠癲駿列规定；

注   顿关的数砒规格「型号应符合设计要求.

L "检養救盛全数检査*

检査方法：直观检查。：

眼:喷头的安裝位董拾安装高度、闾阻及:与梁等障碍物的距离] 偏差均应符合设计要求利本规范第&3上8,条的相关规定a

检査数盘:抽查设计喷头数蜀:的5% ,：总数不少于20个,合格1 率不小于95%时为合格。     ，*

检發方法:对照图纸尺地检査。：

3不同型号、规格的喷头的备用最不应小于其实际安装总数』

• 40 < 的1%,且每种备用喷头数不应少于5只。

检査数爨:全数检査F

检査方法:计数检査：

9. 0.13水泵接合謂的数最及进氷管位無应符合设计耍求泳落. 接合器应逬行充水试验,且系统最不利点的压力、流地应符⅛⅛⅜ " 要"

检査数蛰:全数检査。

检査方法顶用流量计、压力表检査。

9. 0.14鲨个系统应进行模拟灭火功能试验,并应符合下列要求:

1压力信号反馈裝置应能正常动作,并成能在动作后启动消 防水泵及与其联动的湘关设备,诃正确发出反馈信号。

检查数飛:全数检査。

检査方法;利用模拟信号试验检査。

2系统的分区控制阀应能正常开启，并可正确发出反馈信 号。          ^

检査数齡:全数检査。

检査方裱:利用模拟楕号试脸检查

3系统的流量、压力均应符合设计要求。

检査数域:全数检査。

,                        r                      ，                                                                            '                     ，                   -

检査方法:利用系统流蛍、压力检测装置通过泄放试验检査&

4消防水泵及其他消防联动控制设备应能正常启动,并应有 反靈信号显示.

检査数册*全数检査。

检査方法:直观检査。

5主、备电源应能在规定时间内正常切换。

检査数屜：全数检查。

检査方法:模拟主、备电源切换,采用秒喪计时检査O    ；/

9.0. IS系统应进行怜喷试验,除应符合本规范第9. 0. 14条的:规： 定外,其响应时间应特合设计要求,并应检查永雾艇盖保护⅛≡解

* ⅛∙.,>÷

惘况。

检査数血；至少1个系统」个防火区:或1个保护对象。

检査方法:自动启动系统,采用秒霎等检査。

9.0. M 系统验收应按本规范表F记录,索统工程质地脸收判定 条件应符合下列要求；

1系统工程质址觥陷应按表9. 0.16的焼定划分为严重碘陷 项、重要缺陷项和轻微缺陷项；

«9.0. U 水喷雾灭火系统脸收缺陥顼目划分

2当无严重觎陷项、重要⅞fe陷项不多于2项，且重要缺陷项 与轻微缺陷项之和不多于6项时,可判定系统验收为合格;其他情 况,应判定为不合格。

9.0.17系统验收合格后,应用淌水冲洗放空;复原系⅛,并1⅛向 建设单位移交本规范第9. 0∙ 5条列出的文祥资料。

10维护管理 "

-                                                                                 ■                                                  L'.；"'： ' ^r '        ■

：■ _I " .. ■

"                    ■, "■                  ■    ......「:宀⅛⅞"厂,

、 . ' . ■ -

■ - ■. / .∖

ɪo. 0-1水喷雾灭火系统应具有暂理、检测、操作与维护规⅛⅛溯.： 聯保证系统处于准工作状态。维护管理工作应按本规范酩兼G 的规定进行记录"

10.0. 2维护管理人员应经过消防专业璀训，应熟悉水嘰寥成夹； 系统的原理、性能和操作与维护规程。

.,^,'                                                                                                                                                                                                                                                                                                                                                                  > r. ■ ■

10.0,3系统应按本规范要求进行日检、周检、月检、季检和年;⅛, 检査中发现的问题血及时按规定要求处理.

调.0.4每日应对系统的下列项目进行一次检査：

1应对水源控制阀、雨淋报瞥阀进行外观检査，阀门外觌应 完好,启团状态⅛W⅛设计要求；

2戀冷季节,应检査消防储水设施是否有结冰现象,储形设 施的任何部位均不徊结冰b

lɑ. 0. 5每岡应对消防水泵和备用动力进行一次启动试验。当湾 防水乘为自动控制启动时,应每周模拟自动控制的条件启动运转 厂一次.                                √

10.0. 6每月应对系统的下列项目进行一次检查：

1应检査电磁阀并进行启动试验,动作失常时疤及时更换；

2应檢本手动控制阀门的铅封、锁链，当有破坏或损坏时应

及时修理更换。系统上所有手动控制阀门均应采用铅封或锁链l⅛

⅛.   定在开启或规定的状态;                      <

■     3应检査消防水池（纖）、消防水箱及消防气压给水设⅛,⅛

确保消防储备水位及消防气压给水设簧的气,体压力符合设社婆:

- ^L - ■                                                                                                                                                       , ■'..

I 求；

4应检査保证消防用水不作他用的技术措施,发现故廨虚及」

「                          .9技"

时进行处理步

S应检蠢消防水泵接合器的接口及附件,应保证接口完好、 无渗漏、闷盖齐全j

6应检査喷头，当喷头上有异物时应及时消除。

10.0.7每季度应対系统的下列项目进行一次检査：

1应对系统进行一次放水试脸,检査系统启动、报警功能以 及出水情况是否正常3

2成检査室外阀门井中进水管上的控制阀门,核实其处于全 开启状态。

10.0.8每年应対系统的下列项目进行i次检査:

1 ：应对消防储水设备进行检査,修补缺损和重新油漆J

2应对水源的供水能力进行一次测定。

10.0.9消防水池（罐）、消防次箱、消防气压给水设备内的水，应 根摒当地森境方候条件及时更换M

10.0.10钢板消防水箱和消防气压给水设备的玻璃水位计两端 的倫阀在不进行水位观察时应关闭0

10.0.11系统发生故障,需停水进行修理前,应向主營催班人员 报告,取得维护负责人的同意,且应临场监督，加强防范搆施后方 能动工。

附录A管道连接件干烧试验方法

A. 0.1管道逐接件干烧试验应符合下列规定：

1试验应在无风的环境下进行；

2试鹼装置（图A. O. D组件应包括2段约50Omm长的配套 帶道、3套管道连接件、1个带嘴盲板、1个普通盲板、3个阀门及I 个压力表$

图Λ,O. 1试验装St

1打厌接头；2—耕门;3广擀墉盲极E-压为波； 5一钢tf;6-试睑样航打〜进水口及推气阀； 8 -ftfβ_t9一支架11&燃烧盘

3干烧前应对试验级件进行严密性试验,保证各连接部位无 泄瀬,试验完成后,应将水排净；

4水喷雾灭火系统用于液化炷储篷时,干烧试睑应釆用汽油 火澀;用于其他场丽时,可采用甲醇火源；

5试验燃烧盘而我不应小于0. O8m³ ,燃烧盘上沿距连接件 宜为20OmnU干烧时间不应小于5min_φ

A. 0.2干烧结束后,应将组件上的被火烧连接件处浇水冷却，冷 即时间不应少于3min_（冷却结束后,向组件内充水并加压至工作 広力，俺道连接部位不应出现射流状泄漏。

• 45 *

-< .

附录B水喷雾灭火系统工程划分

裏B水喷雾灭火系统工程制分

附录C水喷雾灭火系统施工现场质驚 管理检查记录

SC水嗷雾灭火泰统施工现场质豈管理检査记录

附录D水喷雾灭火系统施工过程质蜃检查记录

O- 0.1系統施工过程进场检鹼应由施工单位按表0. 0.1填写, 监理工程师进行检查,并作出检査结论。

⅛ D. 0.1系统施工过程进场檢瞼记甄

1>.o. 2阀门的强度和严密性试验应由旎工单位按表D. 0. 2 ⅛( 写，监理工程师进行检査，并作出检査结论，

« D-0-2解门的强度和产密性试贍記录

1X0.3系统推工过程中的安装质最检査应由施工单位按表

D. 0.3填写,监理工程师进行检査，并作出检査结论。

艇αo_v3 禁统施工过程中的安装质量检査记录

1).0.4系统施工过程中的曾道盘庄应由施工单位按表D σ. 4填 写,监理工程师进行检査,并作出检查结论.

⅛D∙0.4系统施工过程中的管盧试压记录

D. O. 5系统施王过程中的管道冲洗应由施江『单位按表D. 0. 5填 写,监理工程师进行检査,并作出检査结论。

« ».0.5系统施工过程中的Ieⁱ遒涌洗记歐

D. ft. 6系统施工过程中的调试检查应由施工单位按表D.0. 6填 写,监理工程师进行检査,并作出检査结论"

≡ D. O. 6系统施工过程中的调试检査记录

0.0.7 系统施工过程中的隐蔽工程验收应由施工单位按 表D. 0. 7填写,隐蔽前应由施工单位通知建设、监理等单位进行验 收,并作出验收结论,由监理工程师玻写。•

«».0-7系统施工过程中的隐巖工程駿收记录

附录E水喷雾灭火系统质量控制资料核査记录

丧E次曦雾灭火系统质JS控割资料核査记景

附录F水喷雾灭火系统验收记录

衷F水嗪雾灭火系统論收记录

附录G水喷雾灭火系统维护管理  -

工作检査顼目及记录

G.0.1系统的维护管理工作检查项目宜按表G. 0. 1的要求进 色

»G.O.l系続的維护管理工作检查项目

G. O_t 2系统在定期检査和试验后宜按表G. 0. 2的要求填写维护 管理记录，

⅛αo.2系统金护管理记录

注」检査项目柑内JS横邮系統选择的具体设备逬行填写;

Z结黑担内填躬合将、鄙分合榕、不合格,

本规范用词说明

1 为便于在执行本规范条文时区别对待,对要求严格程度不 同的用词说明如下：

1〉表示很严格.非这样做不可的：

正面词采用“必须'',反面词采用“严禁

2） 表示严格,在正常情况下均应这样做的；

正面词采用“应”,反面词采用“不应”或“不彳屮'；

3） 表示允许稍有选择,在条件许可时首先应这样做的:

正面词釆用“宜”,反而词采用“不宜”;

4〉衰示有选择,在一定条件下可以这样做的,采用“可气

2条文中指明应按其他有关标准执行的写法为:“应符合…… 的规定”或“应按“…做行气

• S9 ∙

引用标准名录

《火灾自动报警系统设计规范》GB 50116

《绐水排水构筑物工程施工及验收规范》GB 50141

《火灾自动报警系统施工及验收规范》GB 50166

W工业金鳳管道工程施工质墩验收.规范》GB 50184

《机械设备安装工程施工及验收通用规范》GB 50231

《工业金屈管道工程施工规范》GB 50235

《现场设备、工业管道焊接:工程施工规范^GB 50236

《建筑给水排水及采竣工程施工质蛰验收规范》GB 50242

《风机、压缩机、泵安装工程施工及验收规范》GB 50275

《现场设备、工业管道焯接工程施工质岚验收规范XJB 50683

《气焊、焊条电弧焯、气体保护媒和高能'束焊的推荐坡口》

GB/T 985. 1

《埋弧焊的推荐坡口》GB/T 985. 2

《自动喷水灭火系统 笫H部分 沟槽式管接件》GB5135.U

⅛≡配电装置设计技术规程》DWT 5352

中华人民共和国国家标准

水喷雾灭火系统技术规范

GB 50219 - 2014

条文说明

制订说明

《水喷雾灭火系统技术规范》GB 50219-2014,经住房和城乡 建设部2014年10月9日以第582号公吿批准发布。

本规范是在《水喷雾灭火系统设计规范》GB 50219—95的基 础上修订而成■上一版的主编单位为公安部夭津消防科学研究所, 参编单位为中国石油化工总公司北京设计院、水利部Etl力部西北 勘测设计院、中国由政工程华北设计院、大连市消防支队，主要起 草人为甘家林、何以申、张建国、王永新、李猊芳、李国生、张兴权、 穆桐林、冯修远、马恒，

《水喷舞灭火系统设计规范》GB 50219—95自1995年施行以 来,对规范水喷雾灭火系统设计,特别是对火力发电厂主变压器等 的水喷雾灭火系统设计发挥了积极作用。随着水喷雾灭火系统应 用范围的逐步扩大及相关技术的发展,该规范已不能完全满足各行 业水喷雾灭火系统的设计要求.本着安全可黙、经济合理的原则， 在总结參邻来水喷雾灭火系统设计、施工、验收和维护管理实践经 勉的基础上，同时参考美国、欧洲、日本等发达国家和国内相关标 准、规范,对该規范进行了全面修订。考虑到新修订规范增加了施 工、验收的内容,将规范名称调難为“水喷雾灭火系统技术规范七

和原规范相比,修订后的规范主要有以下变化：

(1)参拿现行国家标准《石油化工企业设计防火规范》 GB 50160、《石油天然气工程设计防火规范》GB 50183等规范,并结 合目前石油、石化行业水喷舞灭火系统及喷淋冷却系统的应用现 状,对原规范中甲、乙、丙类可燃液体储織防护冷却的供给强度等参 数进行了修订,增补并细化了液化燈及类似液体儒纖防护冷却的设 计要求,以便于本规范能够在石油、石化等行业得到贯彻执行•

《2)近年来,水喷雾灭火系统在部分酒厂得到了推广应用，现 行国家标准《酒厂设计防火规范》GB 50694也对水喷雾灭火系统 的设置场所作了规定。因此,本次獴订在适用范围中增加了“饮料 酒火灾”,并规定了水喷雾灭火系统保护陶坛或桶装酒探时的设计 参数.现行国家标准4火力发电厂与变电站设计跡火规范》 GB 50229、《钢铁冶金企业设计跡火規范》GB 50414等对水喷雾 灭火系统在各自行业内的成用作了具体规定,据此,本次修订对水 喷雾灭火系统的应用场所和保护对象进行了细化,进一步明确了 备应用对象的设计要求.

(3)目前水喷雾灭火系统的施工、验收一般参照现行国家标准 《:自动喷水灭火系统施工及验收规范》GB 5026L但因该规范是与 现符国家标准《启动喷水灭火系统设计规范^GB 50084配我的,撒 体并不适用于水喷雾灭火系统的施工及验收需要。因此•本次修• 订增加了水喷雾灭火系统施工、验收的要求。

皿〉水喷雾系统在喷水前火灾可能对系统的干式W≡成干上 姚,连接件的密封若不能承受干烧,会造成大址漏水，势必影响系「 统的冷却效果.因此,本次修订对水喷雾管道连接件拠岀了抗干 烧的要求*但因目前并无管道连接件抗干烧的试難标准，为了方" 便试验,本规范附录A规定了抗干烧试验方法.

(5)本次修订，编制组针对变压器进行了一系列灭火试驗研 ； 究,根据研究结果,修改了水喷雾系统应用于变压器时的相关麼 j 求.另外,考虑到水喷雾系统在大型储罐区的实际应用情况,修改 j 了系统供水控制阀的选用要求。

为了方便广大设计、生产、施工、科研、学校等单位有关人员在他 用本規范时能正确理解和熟行条文规定洛冰喷雾灭火系统技术规范》 编制组按章、节、条顺序编制了本规范的条艾说明,对条文规定的目i 的、依据以及执行中需注意的有关事项进彷了说明,还对强制性条文I 的强制性理由作了解释。但是,本魚g说吸不具备与规范正文同等的j 法律效力,仅供使用者作为理解和⅛I握刼范规定的参考∙°        j

1 总    则 ......................................................< 67 )

3基本设计参数和喷头布置.................................... ^U雳必；

3.1基本设计参数

3.2喷头和管逍布置

• 4 系统组件 .......................................................(92 )3

• 5 给   水

• 5.1 一戲规定......................................................(95)

H_{I I}                    "

• 5.2 水梨

5.3供水控制綢

5.4水泵接合器 ...................................................36〉

• 6 操作与控制

• 7  水力计算 .........................................................(IOI);:

7.1系藐设计流址

7.2管道水力计算...................................................ClOD

• 7.3 锌遡减压措施

• 8  施    工

8. 1 一般规定........................................*............. (Mo) :

8.2进场检戦.......................

• 8.3 安装

• 8.4 调试..........................................................(Im)

• 9  验   收.............

• 10 维护管理........................................................

1. o. 1水喷雾灭火系统地在自动喷水灭火系统的基础上发展起 来的，主要用于火灾變延怏且适合用水＜0自动喷水灭火系统又难 以保护的场所。该系统是利用水雾啧头在一定水压下将水流分解. 成细小水雾滴进行灭火成防护冷却的一种固定式灭火系统。水喷 雾灭火系统不仅可扑救固体、液体和电气火灾，还可为液化烷儒纖 等火灾危险性大、扑救难度大的设廠或设备提供防护冷却。其广 泛用于石油化丁•、电力、冶金等行业。近年来，水喷雾灭火系统在 赚洒行业很到了推广应用。本次修订增加了酒厂水喷雾灭火系统 的相关设计内容。

另外,水喷雾灭火系统的保护对象涵盤了电力、石油化工等工 业设施、设备,有别于自动喷水灭火系统,为此，本次修订补充了相 关施工、验收的内容。

L0. 2本规范属于固定灭火系统工程建设国家规范,其主要任务 是提出解•决工程建设中设计水喷雾灭火系统的技术要求。我国现 行国家标准《建筑设计防火规范》GB 50016、《石油天然气工程设 计防火规范》GB 50183,«石油化工企业设计防火规范》GB 50160、 或火力发电厂与变电站设计防火规范》GB 50229、《钢铁冶金企业 设计防火规范》GB 50414J酒厂设计防火规范》GB 50694等有关 规范均对应设锻水喷雾灭火系统的场所作了明确规定，为水啖雾 灭火系统的应用提供了依据。本规范与上述国家标准配套并街 接,适用于各类新建、扩建、改建工程中设置的水喷雾灭火系统。

由于在车、船等运输工具中设置的水喷雾装置及移动式水喷 雾装置均执行其本行业规范或一些相关规定，而且这些水喷雾装 独通常不属于一个完撤的系统。因此,対于本规范是不适用的。

• 67 .

L 0.3本条是在综合国外有关规范的内容利国内多年来开展水 喷雾灭火系统试验研究成果的基础上制订的。

美国、日本和欧洲的规范将水喷雾灭火系統的防护目的划分 为：灭火、揑制燃烧、暴露防护和预防火灾四类,其后三类的概念均 可由防护冷却来表达。本规范综合国外和国内应用的具体惘况将 水喷雾灭火系统的防护目的划分灭火和防护冷却。另外，燙国和 日本等国基本赠以具体的保护对象来规定适用范图的，而本规范 基本采用我国消防规范标准对火灾类型的划分方式规定了水喷雾 灭火系统的适用范围。

我国从1982邻开始，由公安部天津消防研究所对水喷雾灭火 系统的成用利适用范围进行了深入研究,不仅对各种同体火灾（如 木材、纸张節）及液体火灾进行了各种灭火试验,取得了较好的灭 火效果，而且对水喷雾的电绝缘性能进行了一系列试验。现主要 对水啧•雾电绝缘试脸介绍如下。

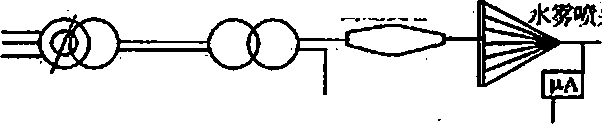

〈1）试験L公安部天津消防研究所委托天津电力试驱所对 该所研制的水雾喷头进行了电绝缘性能试验。试验術置如图1所 k d∙ g

250kV∕A       寫压域

理畛V髙压支錚

≡W成调压器单相i⅛½变压器 350kV∕A O→5OVS8OV

水管路

图1

电絶缘性能试验布置图

•拦 •翎 试验条件:试验在高压雾室内进行，室溫28Y〜30C,湿度；&

85%,大气压0. IMPa,试验所用水的电导率为400_μs∕C_me

试验布賢：高压电极为2mX2m的镀锌钢板，水雾谶头、曾観 路、水泵、水箱全部用IOmm摩的环纖布板与地面绝缘.试验时奠 髙压电极上施加交流工频电压M6kV,水雾喷头距离高压电极 貝 】m,在不同水压下向高压电极喷射水雾,此时通过微安表测得的北 电流数值如衷］所示。                       t!

试验结果:水雾哦头工作地力越髙,水雾滴直径越小,泄漏电 流也越小;在工作压力相同的条件下，流毋规格小的水雾喷头的泄 漏电流小，同时也说明研制的水雾喷买用于电气火灾的扑救是安 全的.

表1微安表测得的电流数值

(2)试验2。1991年4月，公安部天津消防研究所会同有关 單位,在大港电厂利用大港地区深井消防用水进行了水喷雾带电 喷淋时的绝缘程度试验,试驗情况如下，

试验条件:试验在室外进行,东南风三级,环境温度18*C,试 验用水属盐碱性水，电导率为1700_μs∕Cm_o

试験布置:两个报废的IlOkV绝缘子直立相連，上部顶端放 置髙压电极,下部底座放置接地极，瓷瓶侧颔放釐直立方向接地 极。根据实际需斐可以改变高压极与直立方向接地极的距离。两 只喷头同时同向喷水,倾头距电极2. 3m,喷雾直接喷向高压电极, 啜头和绝緣寇瓶夹角为45*及90°,喷头处水压为Q4MPa°喷头 型号为 ZSTWB-80 -120.

试验结果;试脸结果见表2。试验时雾滴直径基本为0. 2mm, 供给强度为25L∕<min ∙ mf 带电喷淋IminQ

喪2 ,试验数据

上述两项试验表明’水喷雾具有良好的电绝缘性,直接喷向带 电的油压电极时,漏电电流十分微小,且不会产生闪络现象。因 此,水喷雾灭火系统用于电气火灾的扑救是安全的。

近年来,我国宥关单位用水喷雾灭火系统对饮料酒火灾进行 了灭火试验神尧,取得了获好液果,并将水喷雾灭火系统在倒内部 分蒲厂进行了推产成用。囱此,本次修订在适用范囤内增加了饮 料湎火灾。

1.0.4水喷雾灭火系统的不适用范围包裙两部分内容：

第一部分是不适宜用水扑數的物质,可划分为两类。第一类 为过纖化物,如；过氧化钾、过氧化钠、过緘化锲、过氧化櫟,这些物

质迪水后会发生剧鄰分解反应。第二类为遇水燃烧物质,这绪物 质谓水能使水分解,夺取水中的氧与之化合,并放出热蜃和产生可

燃气体造成燃烧或爆炸。这类物质主要有:金属钾、金眉钠、碳化

钙《电石〉、碳化铝、碳化钠、碳化钾等。

第二部分为使用水雾会造成嫌炸或破坏的场所,主要指以下

几种情况L∙是高温密闭的容器内或空间内，当水雾喷入时，由于

水券的急剧汽化使容器或空间内的压力急剧升高，容易造成破坏

或爆炸.二是对于表面温度经常处于高温状态的可燃液体，当水 雾瓚射至其表面时会造成可螞液件的飞澱,致使火灾薮延。

3基本设计参数和喷头布置

3.1基本设计参数

3.1.1基本设计参数包括设计供绐强度、持续喷雾时间、保护而 枳、水爹喷头的工作压力和系统响应时间。基本设计参数需要根 据水喷雾灭火系统的防护目的与保护对象的类别来选取。

3.1.2水喷笋灭火系统的供给强度、响应时间和持续瓚雾时间基 保证灭火或防护冷却效果的基本设计参数。本条按防护目的,针 対不同保护对象规定了各目的供给强度、持续喷雾时间和响应时 I虬

（D关于保护対象的防护目的

1）油浸变压器的水喷雾防护

变压器油是从原油中提炼出的以环炷为主的燈类液体混合 物，初儲点大于30（ΓC ,闪点一般在“0P以上,变压器油经过较长 时间工作后，因高压电解、局都高温裂解,会产生少燈的氢和轻燈， 这些气态可燃物质根容易发生爆炸。

本规范编制组针对油浸变压器火灾进行了专门硏究,搜集了 国内若干变压器火灾案例,由案例分析很知,变压器的火灾模式主 要有三种:初期绝缘子根都爆裂火灾、油箱局部爆裂火灾、油箱整 体爆裂火灾。其中以初期绝缘子根部爆裂火灾为主,油箱局部爆 袭火灾多由绝缘子根部爆裂火灾发展而成。从三种火灾模式来 看，固定灭火系统能够扑救的火灾为绝缘子根部提裂火灾与变压 器油沿油箱外壁流向集油池的变庆器油箱局部燥裂火灾，油箱整 体爆裂火灾是各种固定灭火系统无法保护的。所以，水喷雾灭火 系统设计参数的确定立足于扑救绝缘子根部爆裂火灾与变压费補 沿油箱外壁流向集油池的变压器油箱局部爆裂火灾。

■ , - ¹ - ■

• 7] r

对此，公安部天津淌防研究所会同有关单位，在2009年5 月〜6月进行了多次变压器火灾模拟'试验,变压器模型用钢板焊 '•           、                                _B              I

制而成,长250Omm、宽160Omm、高15POmmy在变压器模型的两 个斜面上各开有3个网60的圆孔,用来模拟变压器发生火灾时沿 绝缘子开裂的情形，圆孔均匀布置.每次试验变压器模型的开孔 情况如下:试验1粕试验2所有孔全开；试验3为3个开孔，开孔 位于变压器模型的同一侧;试验4为4个开孔,变压器一侧开3 孔,另一侧中间开孔:试验5为2个开孔,一侧中间开孔,一侧边上 开孔;试验6为3个开孔，一侧两边开孔，一侧中间开孔。主要试 验结果见表3。

表3试验鑽果

试验结果表明,水喷雾灭变压器火灾时,水雾蒸发形成的水蒸 气的窒息作用明显,可以较快控制火处在变压器开孔较少时,養; 压器内部和外部未形成机好通风条件,火灾规模小,水喷雾可以成气 功灭火5在变压器开孔较多时,内、外部易形成良好通风条件,火:

• 72 •                                                      済

灾规模大,较大的喷雾强度也赚以灭火。二澜⅛旎爲愛薦l⅛嘛： ^,        -^,.,＜，，，-',kd …J’' -

火灾规模较小,可能套只有个痢国缘我管爆喚,此时若水噸窮关次  _I

系统及时启动，则可有效扑灭火灾,但若火灾发展到一定搦⅛⅛⅛ 如多个绝缘套管同时爆裂或油箱炸裂时廁水哦雾难以灭λ,≡⅛⅞⅛ 时竊水雾的冷却、窒息徐用诃以看效揑制火灾,可为釆取⅛⅜⅛⅛⅛y 措施赢得时间。 ` - J       _Ir_- .^-

2）液化煌储罐或类似液体储皤的水喷雾防护

常溫下为气态的燈美气体代1〜C4）盪过加丿玉或《初降湄戛Wm: 液态后即称为液化姥,其他类似液体巷指理化性能和液化短相板 "「 的诫体,如环氧乙烷、二甲隧、液氨等。对于液化谿儒織或类似液 " 体储織,设盥水畋雾灭火系统的国的主要是⅛価織进行冷却降温，：； 防止发生沸液蒸汽爆炸。如LPG储備发生泄漏后,过热液体会迅 速汽化,形成LPG蒸汽云,蒸汽云遇火源发生椽炸后，会回火点燃 泄漏源,形成嶙射火,使储螂暴踏于火焰中,若此时不能对储娜进.： 行布效的冷却刑内液体会急速膨胀、沸腾，液而以上的鑼臥干 壁）温度将迅速升商,强度下降。同时,蒸汽压会出现异常的升高，" -定时间后,干壁将产生热螂性破口 ,讎内压力急倒下降，液体处 W 于深过热状态,迅速膨胀气化产生大址蒸汽，从而引发沸液蘇汽爆 炸。发生沸液蒸汽爆炸将会导致重大人员伤亡和财产损失，其后 果是灾难性的e据火灾案例及相关研究,一个900Okg的LPG储 纖发生沸液蒸汽爆炸,其冲击波将致使半径115m范围内霹夭人 员死亡或整檢建貌破坏的概率可能高达Io0%,影响半径达 235m,如若考虑高速容器碎块抛射物造成的伤害，影响范围可达 ？ 30Om - 60Om^至迖到80Om以上。因此,这类備繼设置水喷雰 "" 灭火系统的主要目的就是对储罐进行冷却降温,防止形成沸液蒸 ： 汽爆炸。

⑵供给强度和持续喷雾时间          :   '匸"

1）国外相关规范对喷雾强度的规定

按防护目的规定见表4。                    ，員

«4国外规苑对水噴雾灭火系统哦尊躅度的规定

按保胡对象的规定见表5.

裝互图外规范对水啧雾灭火系统晴雾强度的规定

2〉国外相关规范对持续喷雾时间的规定

美国NFPΛ15和API 2030对水喷雾灭火系统的持续喷雾时： 间作为一个工程判断问题处理,对防护冷却系樂聲求能持续喷露: 数小时不中断。                "           i

日本保险协会规定水岐雾灭火系统的持续喷雾时间不应小于］ 90min_β日本消防法、日本《液化石油气保安规则》对具体保护对1 象的持续喷雾时间规定如下:通宿机房和稲存可燃物的场所,汽车I 犀和停车场要求水源保证不小于持续喷雾2Omin的水质。

PrENl4816対冰喷雾的各类保护对象规定了顺l⅛间,嚴短 ^,L ■- ' 的 30min,扳长:的 120min√

• 3) 国内规范的规定

现行国家标准《自动喷水灭火系统设计规范》GB 50084中规 定严重危鐵级建构筮物的设计喷水强度¾ 12LZ(⅛ih “舟沪* 16L∕(min ∙ n√) ,消防用水扯按火灾延续时间不小于Ih计算」

现行国家标准《石油化工企业设计防火规范》GB 50160中规定 全压力式液化燈储罐的消防冷却水供给强度为9L∕(min・mf 火 灾延续时间按6h计算;对于甲B、乙、丙类液体储罐,闹定顶儒皤的 消防冷却水供给强度为2. 5L∕(min * n?),浮顶鎌和相邻嶙为.二 2.0L∕(mιn ∙ m^ji),冷却水延续时间，直径不超过20m的按4b计 算,直径超过20m的按6h计算。现行国家标准《石油天然气工程 设计防火规范》GE 50183的规定和现行国家标准《石油化工企业 设计防火规范》GB 50160类似。

• 4) 国内外有关试验数据

• ① 英国消防研究所皮・内斯发表的论文《水喷雾应用于易燃 液体火灾时的性能》中的有关试验数据如下：

髙闪点油火灾：灭火婴求的供给强度为9.6I√(min∙ π√)~ 60L∕(min « m≡)∣                                              ；

水溶性拐燃液体火灾:灭火要求的供给强度为9.6L∕(min・n√)~ 18I√(min ♦ m²) J

变压器火灾：灭火要求的供给强度为9. 6L∕(min ∙ π√ )〜 60L∕(min ∙ m³) ∣

液化石油气储備火灾：防护冷却要求的供给强度为

• 9. 6L∕(min∙ m* K

• ② 英国消防协会G •布雷发表的论文《液化气储篷的水喷雾 保护》中指出：只有以10L∕(min ∙ tn，)的供给强度向储纔喷射水 雾才能为彼火焰包围的储織提供安全保护.

• ③ 美国石油协会(APD和日本工业技术院资源技术斌脸所翁

别在20世纪50年代和60年代进行了液化气储纖水喷雾保护的试|| 验,结果均表明对液化石油气储離的供给强度大于6b∕(min ∙ m^st) | 即是安全的,采用10L∕(min ∙ ∏√)的供给强度是可竊的。

• ④20世纪80年代,公安部天津消防研究所对柴油、煤油、变I 压器油等液体进行了灭火试验，试验数据见表6,可以酒到在≡ 12. 8 L∕(m² ∙ min)的供给强度下,水喷雾可较快灭火$

表6试验數据奏
