ICS 13.200
C 68
DB43/T 765—2013
EnterPnSe involved ChlOrine SeCUrity facilities, equipped With emergency equipment and protective equipment requirements
2。0。7。9 发布
2013-10-09 实施
湖南省质量技术监督局发布
3 一般要求.........................................
本标准由湖南省安全技术中心提出。
本标准由湖南省安全生产监督管理局归口。
本标准起草单位：湖南省安全技术中心、建滔（衡阳）实业有限公司、衡阳莱德生物药业有限公司。 本标准主要起草人：李兵荣、范志宇、陈明坤、杨秋文、石爱伟、程三保、李复乔等。
涉氯企业安全设施、应急器材、防护用品配置要求
1范围
本标准规定了涉氯企业安全设施、应急器材和防护用品配置要求。
本标准适用于生产、使用、储存、运输、废弃物处置等涉氯企业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2894安全标志及其使用导则
GB 5138工业用液氯
GB 11984氯气安全规程
GB 50016建筑设计防火规范
GB 50057建筑物防雷设计规范
GB 50058爆炸和火灾危险环境电力装置设计规范
GB 50140建筑灭火器配置设计规范
GB 50351储罐区防火堤设计规范
GB 50493石油化工可燃气体和有毒气体检测报警设计规范
GBZ 1工业企业设计卫生标准
GBZ 158工作场所职业病危害警示标识
AQ 3014液氯使用安全技术要求
AQ 3015氯气捕消器技术要求
AQ/T 9002生产经营单位安全生产事故应急预案编制导则
SY/T 6772气体防护站设计规范
3 一般要求
3.1建筑物的耐火等级和防火距离应符合GB 50016o
3.2防雷电设施应符合GB 50057o
3. 3消防设施与器材的配置应符合GB 50140o
3. 4爆炸性气体环境配置的防爆电气设施应符合GB 50058o
3.5涉氣设备（容器、反应罐、塔器等）、管道及附属设施设计、制造、安装、使用、检验和维修改造 应符合特种设备的有关规定。
3.6应设置明显的安全标志，包括禁止、警告、指令、指示、警示等安全标志，以及安全技术说明书、 职业危害告知等，符合GB 2894和GBZ 158相关要求。
3.7应设置风向标，风向标应设在醒目的位置，并告知员工和相关人员。设置大功率报警器，以便于
氯气泄漏时通知人员疏散。
3.8从环紈气生产、使用、储存、运输、废弃物处置警的从业人员，应经专门的培训并考核合格，取 得相关证件后，方可上岗作业。
3.9成制定氣气泄漏事故应急预案，预案的编制应符合AQ/T 9002中的有关规定，向有关部门备案， 应定期组织应急人员培训、演练和适时修订。
3. 10液氣钢瓶从充装站发出后三个月内必须返回充装单位，如遇特殊情况应及时报有关部门备案。钢 瓶倒进异物等异常情况，必须及时如实通知充装单位。
3.11报废的液氮钢瓶废弃物处置由具备资质的单位负责，其他单位严禁处置。
3.12安全设施、应急器材、防护用品的检验，国家有规定的从其规定，无规定的每半年检测一次，确 保有效。
4氯气生产企业安全设施、应急器材和防护用品配置要求
4. 1安全设施
4.1.1设置防止氯气泄漏的事故氯气碱液吸收装置。碱液吸收装置保证随时处理装置开停车、正常状 态和非正常状态下排放的氯气；碱液吸收装置至少具备连续处理30分钟生产装置满负荷运行产出的氯 气能力；氣气系统安装的安全阀放空管线应引至碱液吸收装置；碱液吸收装置用电屯源负荷按照一级负 荷要求配置。
4.1.2设置安全报警联锁装置。应设置整流装置与窥气用缩机电源报警联锁装置；应设置整流装置与 氯气总管压力报警联锁装置；应设宜爭故释放与碱液吸收装置的联锁装置。
4.1.3设置固定式有毒气体检测报警仪，配置成满足GB 50493»
4.1.4应在相关区域设置冲洗和洗眼设施，冲洗和洗眼设施服务半径符合要求。
4.1.5吊装液氯钢瓶的起重机械应配置双制动装置。
4.1.6液氯储罐、缓冲罐等应设置安全阀、压力表、液位计、温度计，并将压力、液位、温度报警信 号传至控制室、操作室和管理系统。
4.1.7液氯储罐氯气输入、输出管线上应设置双切断阀，并定期检查。
4.1.8液氯储罐应设防火堤，防火堤应满足GB 50351<,液氯储罐应设置碱喷淋装置。
4.1.9液氯储罐应设事故备用储罐，备用储罐的容积应不小于最大储罐的容积。
4.1. 10液氣:钢瓶充装计量器具应设置超装声光报警，液氯管道应设置自动切断装置，相应场所应设置 大功率排风扇。
4.1.11每班应检测三氣化氮浓度，并设置三氯化氮排污及处理装置。
4.1.12设置远程监控装置，覆盖涉氯区域。
4.2应急器材
4. 2.1抢险抢修器材：包括六角螺帽、专用扳手、活动扳手、手锤、克丝钳、竹签、木塞、铅塞、铁 丝、铁箍、橡胶垫、瓶阀处理器、密封用带等氯气堵漏器材，应满足GB 11984的要求。
4.2.2通讯联络器材。应建立应急通讯网络并保证应急通讯网络的畅通；报警方法、联络号码和信号 使用规定要置于明显位置，保证相关人员熟悉掌握。
4.2.3液氯充装岗位设置事故处理碱池，碱池容积不少于2.5mX2mX2m,碱浓度不小于15%,折固碱
■3 ,涉 姦r>% 做i：咚 ⅛ •;呀 衆 Iβ W ∙⅞Γ 暮 蜜≈k 簿 Wi Ee
量不少于1200kg。事故池周边设防护栏杆和快开门，高度不小于1.2米。
4. 2.4 10%氨水 50Omlo
4. 2.5配置氯气捕消器，并符合AQ 3015,
4. 3防护用品
4.3.1至少配置两套重型防化服，放置在应急救援队事故柜内。
4.3.2至少配置两套轻型防化服，放置在操作岗位事故柜内。
4.3.3配置用于从事氯气紧急作业的正压式空气呼吸器及充气泵不少于2台，放置在应急救援队及操 作岗位事故柜内。
4. 3. 4接触氯气操作岗位的每个操作人员应配置1套型号合适的滤毒罐式防毒面具，每个岗位应至少 备用1套滤毒罐式防毒面具。每个岗位应至少配置1套隔离式防毒面具。
4.4气防站
4. 4. 1按规定设置气防站，符合SY/T 6772。
4. 4.2设置医务室或救护室，符合GBZ Io
5氯气使用企业安全设施、应急器材和防护用品配置要求
5. 1安全设施
5. 1. 1起重机械。充装量为IOOkgX 500kg和IOoOkg的气瓶装卸时，应釆取起重机械，不应使用叉车 装卸。起重机械额定起重量应大于等于气瓶重瓶重量的1.5倍，应设置双制动装置。
5.1.2称重衡器。液氯气瓶称重应釆用专用衡器，最大称量值应为气瓶常用称量的1. 5〜3. 0倍，并应 由具备计量检测资质单位定期校验；液氯钢瓶应保持余压，充装量为50kg的气瓶和Iookg的气瓶，余 氯重量不少于2 kg,充装量为500kg的气瓶和1000 kg的气瓶，余氯重量不少于5 kg。
5.1.3专用扳手。开启气瓶阀门时，应使用专用扳手，不应使用活扳手、管钳等工具。
5.1.4压力、流量用控制阀或针型阀。控制阀和针型阀调节幅度能够在所需液氯流量零至最大之间调 节，能够有效地关闭液氯的输出。不应使用气瓶阀直接用于调节压力和流量。
5.1.5缓冲罐、止回阀。为防止工艺系统物料倒灌，不应绕开缓冲罐、止回阀，走短路直接使用氯气， 并定期检查以防失效。缓冲罐应有足够的容积，容积量原则上应同反应器容量相同，安装放置应有一定 高度。缓冲罐应设压力表、排污阀、安全阀，安装应符合工艺要求。止回阀耐压等级、材质、耐腐蚀性 等指标应符合氯气使用要求，且安装位置符合工艺要求。安全阀的出口管道引入吸收装置或事故碱池。 5.1.6气化器。宜釆用盘管式气化器，热水侧应设温度控制，液氯管道设排放阀，排放管引入吸收装 置；不宜使用釜式气化器。
5.1.7紧急切断阀。釆用自动调节阀的工艺管道，应设手动紧急切断阀。
5.1.8压力表。压力表应选用氯气专用压力表，其量程应当为正常使用压力的一倍以上，并应有标定 的最大使用压力安全线及有效期检验标志、铅封。压力表的校验期不应超过六个月。
5.1.9 量表。流量表的耐压等级、材质、耐腐蚀性等指标应符合氯气使用要求。
5.1.10温度计。温度计的使用及安装位置应符合相关要求。
15.1.11液氯使用场所应保持通风良好，应按GB 50493要求设置固定式有毒气体检测报警装置。
Ir-Il iT--.⅛ ɪ » > ɪ I I 潔KL頌箋 fɪ铲—領
T ]£ 畿 1 -m⅜≡γ⅛ % M
5. 2 应急器材 ⅜w⅛ I
使用企业的气化、氯化、加氯岗位应配备相应的应急器材，见表IO
表1应急器材表
|
円位 |
器材名称 |
______J≡______ |
数屈 |
|
气化、氣化、加亂 |
六角螺帽 |
2-3个 | |
|
堵漏器材（如竹签、木塞、止漏器等） |
各5个___________ | ||
|
铁丝_______________ |
8号 |
20米 | |
|
橡胶垫 |
500mm× 50mm × 5mm |
0. 2平•方米 | |
|
事故处理碱池 |
2. 5m×2m×2ml碱浓度不小于 15% ,折IiM碱量不少于 1200kg,防护栏杆和快开门, 高度不小于L 2米______ |
1个 | |
|
蝕水 |
10% |
20Oml | |
|
'丫 I，袋__________________________ |
不少于1套 |
5.3防护用品
使川企业的气化、氯化、加氯岗位应配备有关应急器材，见表2。
表2防护用品表
|
岗位 |
防护用品名称 |
______规格 | |
|
气化、煎化、加氯 |
防强口罩 |
__ 与作业人数相同 | |
|
滤毒蛾防毒而具 |
3号或3L ,>} |
与作业人数相同，每个岗 位备用1套_______ | |
|
橡胶防护服、手奁、防护靴 |
橡胶或乙烯类聚合物材料 |
与作业人数相同，每个岗 位备用1套_______ |
6氯气运输企业安全设施、应急器材和防护用品配置要求
6. 1安全设施
6.1.1车辆的防护栏板应高于钢瓶平放高度。
6.1.2车厢底部设置三角木垫，防止钢瓶滚动，且钢瓶瓶帽、防震圈齐全、完好。
6.1.3汽车运输应釆用绞丝器或钢丝绳等固定设施固定。应配置遮阳布。
6.2应急器材
运输车辆应随车配置应急器材，见表3。

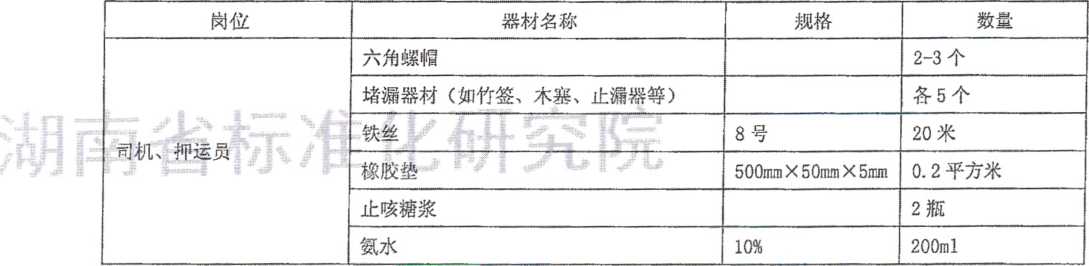

表3应急器材表
6.3防护用品
运输车辆应随车配置防护用品，见表4。
表4防护用品表
|
岗位 |
防护用品名称 |
规格 |
数量 |
|
司机、押运员 |
防毒口罩 |
与作业人数相同_______ | |
|
滤毒罐防毒面具_______ |
3号或3L号 |
司机、押运员各一套、备用一套 | |
|
橡胶防护服、手套、防护靴 |
橡胶或乙烯类聚合物 材料_______ |
司机、押运员各一套、备用一套 | |
|
氧气袋 |
不少于1套 |
5
