锅炉安全技术监察规程

Boiler Safety TeChniCaI SUPerViSiOn AdminiStratiOn Regulation

中华人民共和国国家质量监督检验检疫总局颁布

2012年10月23日

-ɪɪ-           -=!=-

刖   S

2007年5月，国家质量监督检验检疫总局（以下简称国家质检总局）特种设备 安全监察局（以下简称特种设备局）下达制（修）订《锅炉安全技术监察规程》（以下 简称《锅规》）的立项计划。2007年9月，中国特种设备检测研究院（以下简称中 国特检院）牵头组织有关专家成立了制（修）订工作组并且在北京召开第一次工作组 会议，讨论了《锅规》制（修）订的原则、重点内容及主要问题、结构（章节 '，框架， 并且就起草工作进行了具体分工，制定了起草工作时间表。2007年10月至2008 年3月期间，召开各分小组讨论会议。2008年4月，工作组在杭州召开了第二次 全体会议，经过讨论，形成了《锅规》第一次征求意见稿，特种设备局以质检特函 [2008]67号文征求基层部门、有关单位和专家及公民的意见。2009年12月，工作 组召开了第三次工作会议，对第一次征求意见进行研究讨论，形成第二次征求意见 稿，特种设备局以质检特函[2010]10号文第二次面向全社会征求意见。2010年5月， 工作组召开第四次会议，根据征求的意见' 研究处理形成送审稿。在制（修）订过程 中，还多次邀请锅炉厂和电力部门专家召开材料等专题讨论会议。2011年3月，特 种设备局将送审稿提交给国家质检总局特种设备安全技术委员会审议，工作组根据 审议意见修改后形成了报批稿、2012年2 P ,《锅规》的报批稿由国家质检总局向 WTO/TBT进行了通报。2012年10月23日，《锅规》由国家质检总局批准颁布。

本次修订工作的基本原则，是将原劳动人事部颁布的《蒸汽锅炉安全技术监察 规程》（1996年颁夂）、《热水锅炉安全技术监察规程》（1991年颁发，1997年修订）、 《有机热载体炉安全技术监察规程》（1993年颁发），以及原国家质量技术监督局 2000年颁布的《小型和常压热水锅炉安全监察规定》等进行整合；充分体现法规 是安全基本要求的思想，在设计、制造、安装、改造、修理、使用、检验等方面提 出基本安全要求，基本保留原来行之有效的主体内容，使之成为我国锅炉相关法规 和技术标准的基础和出发点；从锅炉发展现有情况和安全监察分类、分级管理的实 际需要出发，进行了锅炉设备分级；结合当前节能减排降耗的基本国策，吸纳成熟 的科技进步和科学管理成果，提出有关的基本要求；适应当前锅炉技术发展的需要， 充分吸纳我国电力、机械、钢铁系统的成熟技术和管理经验，重点增加大型发电锅 炉的有关内容，同时着力调整小型锅炉的安全技术要求；借鉴国外经验，与国际惯 例接轨，形成一套与国际通行做法基本一致又适合我国国情的锅炉安全监察工作的 基本制度；在保证安全的前提下进一步落实企业的主体责任，减少行政审批和简化 审批程序，促进经济发展；为持续推进技术进步，与时俱进，实时吸收先进科技成 果，给新材料、新工艺、新技术、新方法的应用以及特殊问题留有出路和渠道。

参加《锅规》制（修）订工作的主要单位和人员如下：

北京航天动力研究所加热炉事业部      俞维根

中国特种设备检测研究院、中国锅炉水处理协会、哈尔滨锅炉厂有限责任公司、上海锅炉厂有限 公司、东方锅炉股份有限公司、武汉锅炉股份有限公司、北京巴布科克•威尔科克斯有限公司、杭 州锅炉集团股份有限公司、大连锅炉厂、泰山集团股份有限公司、浙江力聚热水机有限公司等单 位为本次《锅规》制（修）订提供了大力支持和帮助。

目 录

1总则

2材料

3设计

4制造

• 5 安装、改造、修理

• 6 安全附件和仪表

7燃烧设备、辅助设备及系统

• 8 使用管理

• 9  检验....................................................................................

• 10 热水锅炉及系统...........................................................

• 11 有机热载体锅炉及系统.........................................................................

• 12 铸铁锅炉.............................................. ...................................

• 13 D级锅炉

• 14  附则.....................................

附件A锅炉产品合格证

附表a锅炉产品数据表

附件B特种设备代码编号方法

相关规章和规范历次制(修)订情况

锅炉安全技术监察规程

1总则

1. 1目的

为了加强锅炉安全监察，防止和减少事故，保障人民群众生命和财产安全，促 进经济发展，根据《特种设备安全监察条例》的有关规定，制定本规程。

1.2适用范围

本规程适用于符合《特种设备安全监察条例》范围内的固定式（注1-1）承压蒸 汽锅炉、承压热水锅炉、有机热载体锅炉，以及以余（废）热利用为主要目的的烟道 式、烟道与管壳组合式余（废）热锅炉。

注1-1：固定式锅炉是指锅炉在使用过程中是固定的。

1.2. 1 锅炉本体

由锅筒、受热面及其集箱和连接管道，炉膛、燃烧设备和空气预热器（包括烟 道和风道），构架（包括平台和扶梯），炉墙和除渣设备等所组成的整体。

1.2.2锅炉范围内管道

（1） 电站锅炉，包括锅炉主给水管道、主蒸汽管道、再热蒸汽管道等；

（2） 电站锅炉以外的锅炉，分为有分汽（水、油）缸（注1-2）的锅炉和无分汽（水、 油）缸的锅炉；有分汽（水、油）缸的锅炉，包括锅炉给水（油）泵出口和分汽（水、油） 缸出口与外部管道连接的第-道环向接头的焊缝内的承压管道［含分汽（水、油） 缸］；无分汽（水、油）缸的锅炉，包括锅炉给水（油）泵出口和锅炉主蒸汽（水、油） 出口阀以内的承压管道。

注1-2：分汽（水、油）缸应当符合本规程对集箱的有关规定。

1.2 3锅炉安全附件和仪表

锅炉安全附件和仪表，包括安全阀、压力测量装置、水（液）位测量与示控装置、 温度测量装置、排污和放水装置等安全附件，以及安全保护装置和相关的仪表等。

1.2.4锅炉辅助设备及系统

锅炉辅助设备及系统，包括燃料制备、汽水、水处理等设备及系统。

1.3不适用范围

本规程不适用于以下设备：

（1） 设计正常水位水容积小于30L的蒸汽锅炉；

（2） 额定出水压力小于0.1MPa或者额定热功率小于0.1MW的热水锅炉；

• (3)为满足设备和工艺流程冷却需要的换热装置。

1.4锅炉设备级别

• 1.4.1 A级锅炉

A级锅炉是指P (表压，下同，注1-3)≥3.8MPa的锅炉，包括：

• (1) 超临界锅炉，P ≥22.1MPa；

• (2) 亚临界锅炉，16.7MPa≤ P V 22.1MPa；

• (3) 超高压锅炉，13.7MPa≤ P V 16.7MPa；

• (4) 高压锅炉，9.8MPa≤ P V13.7MPa；

• (5) 次高压锅炉，5.3MPa≤ P V9.8MPa；

• (6) 中压锅炉，3.8MPa≤ P <5.3MPaO

• 1.4.2 B级锅炉

• (1) 蒸汽锅炉，0.8MPa< P <3.8MPa；

• (2) 热水锅炉，P < 3.8MPa，且t ≥ 120°C (，为额定出水温度，下同；

• (3) 气相有机热载体锅炉，Q > 0.7MW( Q为额定热功率，下同)；液相有机热 载体锅炉，Q >4.2MWo

• 1.4.3 C级锅炉

• (1) 蒸汽锅炉，P ≤ 0.8MPa，且厂> 50L( K为设计正常水位水容积，下同)；

• (2) 热水锅炉，P <3 8MPa，且 t < 120C ；

• (3) 气相有机热载体锅炉，0.1MW< Q ≤0.7MW；液相有机热载体锅炉，0.1MW

< Q ≤4.2MWO

1.4 4 D级锅炉

O 蒸汽锅炉，P ≤0.8Mia，且 30L≤ V ≤50L；

(2>汽水两用锅炉(注1-4)，P W0.04MPa，且D ≤0.5t∕h(D为额定蒸发量，下 同)；

• (3) 仅用自来水加压的热水锅炉，且t ≤ 95 C ；

• (4) 气相或者液相有机热载体锅炉，Q ≤0.1MWo

注1-3： P是指锅炉额定工作压力，对蒸汽锅炉代表额定蒸汽压力，对热水锅炉代表额定 出水压力，对有机热载体锅炉代表额定出口压力。

注1-4：其他汽水两用锅炉按照出口蒸汽参数和额定蒸发量分属以上各级锅炉。

1.5进出口锅炉制造及使用

• (1) 境外制造在境内使用的锅炉应当符合本规程的要求，如果与本规程要求不 一致，应当事先征得国家质量监督检验检疫总局(以下简称国家质检总局)同意；

• (2) 境内制造在境外使用的锅炉按照合同双方约定的技术法规、标准和管理要 求执行。

1.6特殊情况的处理

有关单位采用新结构、新工艺、新材料、新技术(包括引进境外技术、按照境 外标准制造)等，与本规程不符时，应当将有关的技术资料提交国家质检总局特种 设备安全技术委员会评审，报国家质检总局核准后，才能进行试制、试用。

1.7监督管理

• (1) 锅炉的设计、制造、安装(含调试)、使用、检验、改造和修理应当执行本 规程的规定；

• (2) 锅炉及其系统的能效，应当满足法律、法规、技术规范及其相应标准对节 能方面的要求；

• (3) 锅炉的制造、安装(含调试)、使用、改造、修理和检验单位(机构)应当按 照信息化要求及时填报信息；

• (4) 国家质检总局和各地质量技术监督部门(以下简祢质监部门)负责锅炉安全 监察工作，监督本规程的执行。

1.8与技术标准、管理制度的关系

本规程规定了锅炉的基本安全要求，有关锅炉的技术标准、管理制度等不得低 于本规程的要求。

1.9章节关系说明

有关热水锅炉、有机热载体锅炉 铸铁锅炉和D级锅炉的专项要求，分别按照 本规程第10章至13章执行，并且优先采用。

2材料

2. 1 基本要求

锅炉受压元件金属材料、承载构件材料及其焊接材料应当符合相应国家标准和 行业标准的要求，受压元件金属材料及其焊接材料在使用条件下应当具有足够的强 度、塑性、韧性以及良好的抗疲劳性能和抗腐蚀性能。

2.2性能要求

• (1) 锅炉受压元件和与受压元件焊接的承载构件钢材应当是镇静钢；

• (2) 锅炉受压元件用钢材室温夏比冲击吸收能量(KV₂)不低于27J；

• (3) 锅炉受压元件用钢板的室温断后伸长率(A )应当不小于18%。

2.3材料选用

锅炉受压元件用钢板、钢管、锻件、铸钢件、铸铁件、紧固件以及拉撑件和焊 接材料应当按照本条规定选用。

2.3.1锅炉用钢板材料

锅炉用钢板材料见表2-1。

表2-1锅炉用钢板材料

注2-1：表2-1所列材料的标准名称. GBZT 3274（碳素结构钢和低合金结构钢 热轧厚钢

板和钢带》、GBZT 711《优质碳素结构钢热轧厚钢板和钢帯》.GB 713《锅炉和压力容器用钢板》。

注2-2：制造不受辐射热的锅筒（锅壳）时，工作压力不受限制。

注2-3： GB 713中所列18MnMONbR、14Cr1MoR、12Cr2Mo1R等材料用作锅炉钢板时， 其适用范围的选用可以参照GB 150《压力容器》的相关规定。

2.3.2 锅炉用钢管材料

锅炉用钢管材料见表2-2。

表2-2锅炉用钢管材料

续表

注2-4 .表2-2所列材料的标准名称，GBzT 3091《低压流体输送用焊接钢管》、GBzT 9711 《石油天然气工业 管线输送系统用钢管》、GBZT 8163《输送流体用无缝钢管》、YB 4102(低 中压锅炉用电焊钢管》、GB 3087《低中压锅炉用无缝钢管》、GB 5310《高压锅炉用无缝钢管》。

注2-5： ( 1 ) “*”处壁温指烟气侧管子外壁温度，其他壁温指锅炉的计算壁温；

(2)超临界及以上锅炉受热面管子设计选材时，应当充分考虑内壁蒸汽氧化腐蚀。

2.3.3锅炉用锻件材料 锅炉用锻件材料见表2-3。

表2-3锅炉用锻件材料

注2-6：表2-3所列材料的标准名称，JBzT 9626 (锅炉锻件 技术条件》。

注2-7：不与火焰接触锻件，工作压力不限。

注2-8：对于工作压力小于或者等于2.5MPa、壁温小工或者等于350°C的锅炉锻件可以采

用Q235进行制作。

注2-9：表2-3未列入的NBZT 47008 (JBZT 4也6)《承压设备用碳素钢和合金钢锻件》材料 用作锅炉锻件时，其适用范围的选用可以参照CB 1=0的相关规定执行。

2.3.4锅炉用铸钢件材料

锅炉用铸钢件材料见表2 4。

表2-4锅炉用铸钢件材料

注2-10：表2-4所列材料的标准名称：JBZT 9625 (锅炉管道附件承压铸钢件 技术条件》。

2.3.5锅炉用铸铁件材料 锅炉用铸铁件材料见表2-5。

表2-5锅炉用铸铁件材料

注2-11：表2-5所列材料的标准名称，GBzT 9439《灰铸铁件》、JB/T 2639《锅炉承压灰 铸铁件 技术条件》、GB/T 9440《可锻铸铁件》、GB/T 1348 :球墨铸铁件》、JB/T 2637《锅炉 承压球墨铸铁件技术条件》。

2. 3. 6紧固件材料

锅炉用紧固件材料见表2-6。

表2-6紧固件材料

注2-12:表2-6所列材料的标准名称，GB/T 699《优质碳素结构钢》、GB/T 3077《合金结 构钢》、DL/T 439《火力发电厂高温紧固件技术导则》、GB/T 1220《不锈钢棒》。

注2-13：表2-6未列入的GB 150中所列碳素钢和合金钢螺柱、螺母等材料用作锅炉紧固 件时，其适用范围的选用可以参照GB 150的相关规定执行。

注2-14：用于工作压力小于或者等于1.6MPa、壁温小于或者等于350°C的锅炉部件上的 紧固件可以采用Q235进行制作。

2.3.7锅炉拉撑件材料

锅炉拉撑板材料应当选用锅炉用钢板。锅炉拉撑杆材料选取应当符合GB 715 《标准件用碳素钢热轧圆钢》和GB/T 699《优质碳素结构钢》要求。

2. 3. 8焊接材料

焊接材料的选用应当符合NB/T 47018.1 ~ 47018.7 (JB/T 4747)《承压设备用焊 接材料订货技术条件》的要求。

2. 3. 9材料选用及加工特殊要求

• (1) 各类管件(三通、弯头、变径接头等)以及集箱封头等元件可以采用相应的 锅炉用钢管材料热加工制作；

• (2) 除各种形式的法兰外，碳素钢空心圆筒形管件外径不大于160mm,合金钢 空心圆筒形管件或者管帽类管件外径不大于114mm,如果加工后的管件同时满足 无损检测合格、管件纵轴线与圆钢的轴线平行相应规定时，可以采用轧制或者锻制 圆钢加工；

• (3) 灰铸铁不应当用于制造排污阀和排污弯管；

• (4) 额定工作压力小于或者等于1.6MPa的锅炉以及蒸汽温度小于或者等于 300°C的过热器，其放水阀和排污阀的阀体可以用表2-5中的可锻铸铁或者球墨铸 铁制作；

• (5) 额定工作压力小于或者等于2.5MPa的锅炉的方形铸铁省煤器和弯头，允许 采用牌号不低于HT200的灰铸铁；额定工作压力小于或者等于1.6MPa的锅炉的方 形铸铁省煤器和弯头，允许采用牌号不低于HT150的灰铸铁；

• (6) 用于承压部位的铸铁件不准补焊。

2 4材料代用

锅炉的代用材料应当符合本规程对材料的规定，材料代用应当满足强度、结构 和工艺的要求并旦应当经过材料代用单位技术部门(包括设计和工艺部门)的同

丿d、o

2.5新材料的研制

采用没有列入本规程的新材料时，试制前材料的研制单位应当进行系统的试验 研究工作，并且应当按照本规程1.6的规定通过技术评审和核准。评审应当包括材 料的化学成分、物理性能、力学性能、组织稳定性、高温性能、抗腐蚀性能、工艺 性能等内容。

2.6境外牌号的材料

2.6.1锅炉受压元件采用境外牌号的材料

• (1) 应当是境外锅炉用材料标准中的牌号，或者化学成分、力学性能、工艺性 能与国内锅炉用材料相类似的材料牌号，或者成熟的锅炉用材料牌号；

• (2) 按照订货合同规定的技术标准和技术条件进行材料验收；

• (3) 首次使用前，应当进行焊接工艺评定和成型工艺试验；

• (4) 应当采用该材料的技术标准或者技术条件所规定的性能指标进行强度计 算。

2.6.2材料制造单位制造境外牌号的材料

材料制造单位制造境外牌号的材料，应当按照该材料境外标准的规定进行制造 和验收，并且对照境内锅炉材料标准，如果缺少检验项目，应当补做所缺项目的检 验，合格后才能使用，正式制造前应当按照本规程1.6的要求通过技术评审和核准。

2. 7材料质量证明

• (1) 材料制造单位应当按照相应材料标准和订货合同的规定，向用户提供质量 证明书原件，并且在材料的明显部位作出清晰、牢固的钢印标志或者其他标志，材 料质量证明书的内容应当齐全、清晰，并且加盖材料制造单位质量检验章；

• (2) 锅炉用材料不是由材料制造单位直接提供时，供货单位应当提供材料质量 证明书原件或者材料质量证明书复印件并且加盖供货单位公章和经办人签章；

• (3) 锅炉材料使用单位应当对所取得的锅炉用材料及材料质量证明书的真实性 和一致性负责。

2.8材料验收

锅炉制造、安装、改造、修理单位应当对锅炉用材料按照有关规定进行入厂验 收，合格后才能使用。符合下列情形之一的材料可以不进行理化和相应的无损检测 复验：

• (1)材料使用单位验收人员按照采购技术要求在材料制造单位进行验收，并且 在检验报告上进行见证签字确认的；

(2用于B级及以下锅炉的碳素钢钢板、碳素钢钢管以及碳素钢焊材，实物标 识清晰、齐全，具有满足本规程2.7要求的质量证明书，质量证明书与实物相符的。

2. 9材料管理

• (1) 锅炉制造、安装、改造、修理单位应当建立材料保管和使用的管理制度， 锅炉受压元件用的材料应当有标记，切割下料前，应当作标记移植，并且便于识别；

• (2) 焊接材料使用单位应当建立焊接材料的存放、烘干、发放、回收和回用管 理制度。

3. 1 基本要求

锅炉的设计应当符合安全、可靠和节能的要求。取得锅炉制造许可证的单位对 其制造的锅炉产品设计质量负责。

3.2设计文件鉴定

锅炉本体的设计文件应当经过国家质检总局核准的设计文件鉴定机构鉴定合 格后方可投入生产。

3.3强度计算

3.3.1安全系数的选取

强度计算时，确定锅炉承压件材料许用应力的最小安全系数，见表3-1规定 其他设计方法和部件材料安全系数的确定应当符合相关产品标准的规定，

表3-1强度计算的安全系数

注3-1：如果产品标准允许采用Rpι.o，则可以选用该值计算其许用应力。

注3-2: RD指1.0×10⁵h持久强度极限值。

3.3.2 强度计算标准

锅炉本体受压元件的强度可以按照GB/T 9222《水管锅炉受压元件强度计算》 或者GB/T 16508《锅壳锅炉受压元件强度计算》进行计算和校核。当采用试验或 者其他计算方法确定锅炉受压元件强度时，应当按照本规程1.6的规定执行。

A级锅炉范围内管道强度可按照DL/T 5054《火力发电厂汽水管道设计技术规 定》进行计算；B级及以下锅炉范围内管道强度可按照GB 50316《工业金属管道 设计规范》进行计算。

3. 4锅炉结构的基本要求

（1）各受压部件应当有足够的强度;

• (2) 受压元件结构的形式、开孔和焊缝的布置应当尽量避免或者减少复合应力 和应力集中；

• (3) 锅炉水循环系统应当能够保证锅炉在设计负荷变化范围内水循环的可靠 性，保证所有受热面都得到可靠的冷却；受热面布置时，应当合理地分配介质流量， 尽量减小热偏差；

• (4) 炉膛和燃烧设备的结构以及布置、燃烧方式应当与所设计的燃料相适应， 并且防止炉膛结渣或者结焦；

• (5) 非受热面的元件，壁温可能超过该元件所用材料的许用温度时，应当采取 冷却或者绝热措施；

• (6) 各部件在运行时应当能够按照设计预定方向自由膨胀；

• (7) 承重结构在承受设计载荷时应当具有足够的强度、刚度' 稳定性及防腐蚀 性；

• (8) 炉膛、包墙及烟道的结构应当有足够的承载能力；

• (9) 炉墙应当具有良好的绝热和密封性；

• (10) 便于安装、运行操作、检修和清洗内外部。

3.5锅筒(锅壳)、炉胆等壁厚及长度

3.5.1水管锅炉锅筒壁厚

锅筒的取用壁厚应当不小于6mm。

3.5.2锅壳锅炉壁厚及炉胆长度

• (1) 锅壳内径大于∙000mm时，锅壳筒体的取用壁厚应当不小于6mm；当锅壳 内径不超过1，00mm时，锅壳筒体的取用壁厚应当不小于4mm；

• (2) 锅壳锅炉的炉胆内径应当不超过1800mm，其取用壁厚应当不小于8mm， 并且不大于22mm；当炉胆内径小于或者等于400mm时，其取用壁厚应当不小于 6mm ；卧式内燃锅炉的回燃室筒体的取用壁厚应当不小于10mm，并且不大于 35mm；

• (3) 卧式锅壳锅炉平直炉胆的计算长度应当不超过2000mm，如果炉胆两端与 管板扳边对接连接时，平直炉胆的计算长度可以放大至3000mm_o

3.5.3胀接连接的锅筒(锅壳)的筒体、管板

胀接连接的锅筒(锅壳)的筒体、管板的取用壁厚应当不小于l2mm_o

外径大于89mm的管子不应当采用胀接。

3. 6安全水位

• (1) 水管锅炉锅筒的最低安全水位，应当能够保证下降管可靠供水；

• (2) 锅壳锅炉的最低安全水位，应当高于最高火界100mm；对于内径小于或者

等于1500mm卧式锅壳锅炉的最低安全水位，应当高于最高火界75mm；

• (3) 锅炉的最低及最高安全水位应当在图样上标明；

• (4) 直读式水位计和水位示控装置开孔位置，应当保证该装置的示控范围包括 最高、最低安全水位。

3. 7主要受压元件的连接

3. 7. 1 基本要求

• (1) 锅炉主要受压元件的主焊缝［包括锅筒(锅壳)、集箱、炉胆、回燃空以及 电站锅炉启动(汽水)分离器、集中下降管、汽水管道的纵向和环向焊缝，封头. 管板、炉胆顶和下脚圈等的拼接焊缝］应当采用全焊透的对接接头；

• (2) 锅壳锅炉的拉撑件不应当采用拼接。

3. 7. 2 T形接头的连接

对于额定工作压力不大于2.5MPa的卧式内燃锅炉以及贯流式锅炉，工作环境 烟温小于或者等于600°C的受压元件连接，在满足以下条件下可以采用T形接头的 对接连接但不得采用搭接连接：

• (1) 焊缝采用全焊透的接头型式，并且坡口经过机械加工；

• (2) 卧式内燃锅炉锅壳、炉胆的管板与筒体的连接应当采用插入式结构；

• (3) T形接头连接部位的焊缝厚度不小于管板 盖板)的壁厚，并且其焊缝背部能 够封焊的部位均应当封焊，不能够封焊的部位应当采用氣弧焊打底，并且保证焊透；

• (4) T形接头连接部位的焊缝按照NB/T 4/013 (JB/T 4730)(承压设备无损检测》 的有关要求进行超声检测。

3.7 3管接头与锅筒(锅壳)、集箱、管道的连接

管接头与锅筒(锅壳)、集箱、管道的连接，在以下情况下应当采用全焊透的接 头型式：

• (1) 强度计算中，开孔需要以管接头进行强度补强时；

• (2) A级高压及以上锅炉管接头外径大于76mm时；

• (3) A级锅炉集中下降管管接头；

'4)下降管或者其管接头与集箱连接时(外径小于或者等于108mm，且采用插 入式结构的下降管除外)。

3.7.4小管径管接头

A级锅炉外径小于32mm的排气、疏水、排污和取样管等管接头与锅筒(锅壳)、 集箱、管道相连接时，应当采用厚壁管接头。

3. 8管孔布置

（1） 胀接管孔间的净距离不小于19mm；

（2） 胀接管孔中心与焊缝边缘以及管板扳边起点的距离不小于0.8d（d为管孔直 径，mm），并且不小于0.5d+12mm；

（3） 胀接管孔不应当开在锅筒筒体的纵向焊缝上，同时亦应当避免开在环向焊 缝上；对于环向焊缝，如果结构设计不能够避免时，在管孔周围60mm （如果管孔 直径大于60mm，则取孔径值）范围内的焊缝经过射线或者超声检测合格，并且焊 缝在管孔边缘上不存在夹渣缺陷，对开孔部位的焊缝内外表面进行磨平且将受压部 件整体热处理后，可以在环向焊缝上开胀接管孔。

3. 8. 2焊接管孔

集中下降管的管孔不应当开在焊缝上，其他焊接管孔亦应当避免开在焊缝及其 热影响区上。如果结构设计不能够避免时，在管孔周围60mm （如果管孔直径大于 60mm，则取孔径值）范围内的焊缝经过射线或者超声检测合格 并且焊缝在管孔边 缘上不存在夹渣缺陷，管接头焊后经过热处理消除应力的情况下，可以在焊缝及其 热影响区上开焊接管孔。

3. 9焊缝布置

3. 9. 1相邻主焊缝

锅筒（筒体壁厚不相等的除外,'、锅壳和炉胆上相邻两筒节的纵向焊缝，以及封 头、管板、炉胆顶或者下脚圈的拼接焊缝与相邻筒节的纵向焊缝，都不应当彼此相 连。其焊缝中心线间距离（外圆弧长）至少为较厚钢板厚度的3倍，并且不小于 100mm_o

3.9 2锅炉受热面管子及管道对接焊缝

• 3.9.2.1 对接焊缝中心线间的距离

锅炉受热面管子（异种钢接头除外）以及管道直段上，对接焊缝中心线间的距离 “）应当满足以下要求：

（1） 外径小于159mm，L≥ 2倍外径；

（2） 外径大于或者等于159mm，L≥300mm。

当锅炉结构难以满足本条（1）、（2）要求时，对接焊缝的热影响区不应当重合， 并且 L≥50mmo

• 3.9.2.2 对接焊缝位置

（1） 受热面管子及管道（盘管及成型管件除外）对接焊缝应当位于管子直段上；

（2） 受热面管子的对接焊缝中心线至锅筒（锅壳）及集箱外壁、管子弯曲起点、 管子支吊架边缘的距离至少为50mm，对于A级锅炉距离至少为70mm，对于管道 距离应当不小于100mm。

3.9.3受压元件主要焊缝

受压元件主要焊缝及其邻近区域应当避免焊接附件。如果不能够避免，则焊接 附件的焊缝可以穿过主要焊缝，而不应当在主要焊缝及其邻近区域终止。

3.10扳边元件直段长度

除了球形封头以外，扳边的元件(例如封头、管板、炉胆顶等)与圆筒形元件对 接焊接时，扳边弯曲起点至焊缝中心线均应当有一定的直段距离。扳边元件直段长 度应当符合表3-2中的要求。

表3-2扳边元件直段长度

3.11加装套管

B级及以上蒸汽锅炉，凡能够引起锅筒(锅壳/壁或者集箱壁局部热疲劳的连接 管，如给水管、减温水管等，在穿过锅筒(锅壳)壁或者集箱壁处应当加装套管。

3.12定期排污管

• (1) 锅炉定期排污管口不应当高出锅筒或者集箱的内壁最低表面；

• (2) 小孔式排污管用做定期排污时，小孔应当开在排污管下部并且贴近筒体底 部。

3. 13紧急放水装置

电站锅炉锅筒应当设置紧急放水装置，放水管口应当高于最低安全水位。

3.14水汽取样器和反冲洗系统的设置

锅炉应当按照以下情况配置水汽取样器和反冲洗系统，并且在锅炉设计时，选 择有代表性位置设置取样点：

(LA级直流锅炉的给水泵出口设置给水取样点；

• (2) A级锅炉的省煤器进口、锅筒、饱和蒸汽引出管、过热器、再热器等部位， 配置水汽取样器；

• (3) A级锅炉的过热器一般需要设置反冲洗系统，反冲洗的介质也可以通过主 汽阀前疏水管路引入；

• (4) B、C级锅炉需要配置锅水取样器，对蒸汽质量有要求时，设置蒸汽取样器。

3. 15膨胀指示器

A级锅炉的锅筒和集箱上应当设置膨胀指示器。悬吊式锅炉本体设计确定的膨 胀中心应当予以固定。

3.16与管子焊接的扁钢

膜式壁等结构中与管子焊接的扁钢，其膨胀系数应当和管子相近，扁钢宽度的 确定应当保证在锅炉运行中不超过其金属材料许用温度，焊缝结构应当保证扁钢有 效冷却。

3. 17喷水减温器

• (1) 喷水减温器的集箱与内衬套之间以及喷水管与集箱之间的固定方式，应当 能够保证其相对膨胀，并且能够避免产生共振；

• (2) 喷水减温器的结构和布置应当便于检修；应当设置一个内径不小于80mm 的检查孔，检查孔的位置应当便于对减温器内衬套以及喷水管进行内窺镜检查。

3.18锅炉启动时省煤器的保护

设置有省煤器的锅炉，应当设置旁通水路.再循环管或者采取其他省煤器启动 保护措施。

3.19再热器的保护

电站锅炉应当装设蒸汽旁路或者炉膛出口烟温监测等装置，确保再热器在启动 及甩负荷时的冷却。

3. 20吹灰及灭火装置

装设油燃焼器的A级锅炉，尾部应当装设可靠的吹灰及空气预热器灭火装置。 燃煤粉或者水煤浆锅炉在炉膛和布置有过热器、再热器的对流烟道，应当装设吹灰 装置。

3.2 1尾部烟道疏水装置

B级及以下燃气锅炉和冷凝式锅炉尾部烟道应当设置可靠的疏水装置。

3.22防爆门

额定蒸发量小于或者等于75t∕h的燃用煤粉、油或者气体的水管锅炉，未设置 炉膛安全自动保护系统时，炉膛和烟道应当设置防爆门，防爆门的设置不应当危及 人身安全。

3.23门孔

3.23. 1门孔的设置和结构

• (1) 锅炉上开设的人孔、头孔、手孔、清洗孔、检查孔、观察孔的数量和位置 应当满足安装、检修、运行监视和清洗的需要；

• (2) 集箱手孔孔盖与孔圈采用非焊接连接时，应当避免直接与火焰接触；

• (3) 微正压燃烧的锅炉，炉墙、烟道和各部位门孔应当有可靠的密封，看火孔 应当装设防止火焰喷出的联锁装置；

• (4) 锅炉受压元件人孔圈、头孔圈与筒体、封头(管板)的连接应当采用全焊透 结构，人孔盖、头孔盖、手孔盖、清洗孔盖、检查孔盖应当采用内闭式结构；对于 B级及以下锅炉，其受压元件的孔盖可以采用法兰连接结构，但不得采用螺纹连接; 炉墙上人孔门应当装设坚固的门闩，炉墙上监视孔的孔盖应当保证不会被烟气冲 开；

• (5) 锅筒内径大于或者等于800mm的水管锅炉和锅壳内径大于1000mm的锅壳 锅炉，均应当在筒体或者封头(管板)上开设人孔，由于结构限制导致人员无法进入 锅炉时，可以只开设头孔；对锅壳内布置有烟管的锅炉，人孔和头孔的布置应当兼 顾锅壳上部和下部的检修需求；锅筒内径小于800mm的水管锅炉和锅壳内径为 800mm ~ 1000mm的锅壳锅炉，应当至少在筒体或者封头(管板)上开设一个头孔；

• (6) 立式锅壳锅炉下部开设的手孔数量应当满足清理和检验的需要，其数量不 少于3个。

3.23.2门孔的尺寸(注3-3)

(1)锅炉受压元件上，椭圆人孔应当不小于280mm×380mm₅圆形人孔直径应 当不小于380mm，八孔圈最小的密封平面宽度为19mm，人孔盖凸肩与人孔圈之间 总间隙应当不超过3mm (沿圆周各点上不超过1.5mm)，并且凹槽的深度应当达到 能够完整地容纳密封垫片；

(2,锅炉受压元(部)件上，椭圆头孔应当不小于220mm*320mm，颈部或者孔 圈高度不应当超过100mm，头孔圈最小的密封平面宽度为15mm；

• (3) 锅炉受压元件上，手孔短轴应当不小于80mm，颈部或者孔圈高度应当不 超过65mm，手孔圈最小的密封平面宽度为6mm；

• (4) 锅炉受压元件上，清洗孔内径应当不小于50mm，颈部高度应当不超过 50mm；

• (5) 炉墙上椭圆形人孔一般不小于400mm×450mm,圆形人孔直径一般不小于 450mm，矩形门孔一般不小于300mm×400mm_o

注3-3：如果因结构原因，颈部或者孔圈高度超过本规程3.23.2规定，孔的尺寸应当适当 放大。

3. 24锅炉钢结构

3. 24. 1 基本要求

支承式和悬吊式锅炉钢结构的设计，应当符合GB/T 22395《锅炉钢结构设计 规范》的要求。

3. 24. 2 平台、扶梯

操作人员立足地点距离地面(或者运转层)高度超过2000mm的锅炉，应当装设 平台、扶梯和防护栏杆等设施。锅炉的平台、扶梯应当符合以下规定：

• (1) 扶梯和平台的布置能够保证操作人员顺利通向需要经常操作和检查的地 方；

• (2) 扶梯、平台和需要操作及检查的炉顶周围设置的栏杆、扶手以及挡脚板的 高度满足相关规定；

• (3) 扶梯的倾斜角度一般为45° ~50°，如果布置上有困难时，倾斜角度可以 适当增大；

• (4) 水位表前的平台到水位表中间的铅直高度宜为1000mm ~ 1500mm_o

• 3. 25直流电站锅炉特殊规定

• (1) 直流电站锅炉应当设置启动系统，容量应当与锅炉最低直流负荷相适应；

• (2) 直流电站锅炉采用外置式启动汽水)分离器启动系统时，隔离阀的工作 压力应当按照最大连续负荷下的设计压力考虑，启动(汽水、分离器的强度按照锅 炉最低直流负荷的设计参数设计计算；采用内置式启动(汽水)分离器启动系统时， 各部件的强度应当按照锅炉最大连续负荷的设计参数计算；

• (3) 直流电站锅炉启动系统的疏水排放能力应当满足锅炉各种启动方式下发生 汽水膨胀时的最大疏水流量；

• (4) 直流电站锅炉水冷壁管内工质的质量流速在任何运行工况下都应当大于该 运行工况下的最低临界质量流速。

4制造

4.1 基本要求

• (1) 锅炉制造单位应当取得相应产品的特种设备制造许可证，方可从事批准范 围内的锅炉产品制造，锅炉制造单位对出厂的锅炉产品性能和制造质量负责；

• (2) 锅炉用材料下料或者坡口加工、受压元件加工成形后不应当产生有害缺陷， 冷成形应当避免产生冷作硬化引起脆断或者开裂，热成形应当避免因成形温度过高 或者过低而造成有害缺陷。

• 4. 2胀接

4. 2. 1胀接工艺

胀接施工单位应当根据锅炉设计图样和试胀结果制定胀接工艺规程。胀接前应 当进行试胀。在试胀中，确定合理的胀管率。需要在安装现场进行胀接的锅炉出厂 时，锅炉制造单位应当提供适量同牌号的胀接试件。

4.2.2胀接管子材料

胀接管子材料宜选用低于管板(锅筒)硬度的材料。如果管端硬度大于管板(锅 筒)硬度时，应当进行退火处理。管端退火不应当用煤炭作燃料直接加热，管端退 火长度应当不小于100mm。

4.2.3胀管率计算方法

4. 2. 3. 1内径控制法

当采用内径控制法时，胀管率一般应当控制在1.0%~ 2.1%范围内。报管率按 照公式(4-1)计算。

H_n = [^d^L -1] ×100 %                     (4 1)

式中：

Hn——内径控制法胀管率，%；

d1——胀完后的管子实测内径，mm；

t——未胀时的管子实测壁厚，mm；

d——未胀时的管孔实测直径，mm。

4. 2. 3. 2外径控制法

对于水管锅炉，当采用外径控制法时，胀管率一般控制在1.0% ~ 1.8%范围内。 胀管率按照公式 (4-2)计算。

D - d

H_W =----×100 %                       (4-2)

式中：

H_W——外径控制法胀管率，%;

D——胀管后紧靠锅筒外壁处管子的实测外径，mm；

d——未胀时的管孔实测直径，mm。

4.2.3.3管子壁厚减薄率控制法

• (1) 在胀管前的试胀工作中应当对每一种规格的管子和壁厚的组合都进行扭矩 设定；

• (2) 扭矩设定是通过试管胀进试板的管孔来实现的，试管胀接完毕后，打开试 板，取出试管测量管壁减薄量，然后计算其管壁减薄率，管子壁厚减薄率一般应当 控制在10% ~ 12%范围内；扭矩设定完毕后，应当将扭矩记录下来，并且将其应 用于施工；胀接管子壁厚减薄率应当按照公式(4-3)计算；

  壁厚减薄率




  胀接前管壁厚-胀接后管壁厚 胀接前管壁厚




  ×100 %




  (4-3)




• (3)为保证胀管设备的正常运行，在施工中每班工作之前，操作人员都应当进 行一次试胀，同时检验部门应当核实用于施工的扭矩是否与原设定的扭矩完全相 同。

4. 2. 4胀接质量

• (1) 胀接管端伸出量以6mm ~ 12mm为宜，管端喇叭口的扳边应当与管子中心 线成12° ~ 15°角，扳边起点与管板(筒体)表面以平齐为宜；

• (2) 对于锅壳锅炉，直接与火焰(烟温800°C以上)接触的烟管管端应当进行90° 扳边，扳边后的管端与管板应当紧密接触，其最大间隙应当不为于0 4mm，且间隙 大于0.05mm的长度应当不超过管子周长的20% ；

• (3) 胀接后，管端不应当有起皮、皱纹、裂纹、切口和偏斜等缺陷；在胀接过 程中，应当随时检查胀口的胀接质量，及时发现和消除缺陷。

4. 2. 5 胀接记录

胀接施工单位应当根据实际检查和测量结果，做好胀接记录，以便于计算胀管 率和核查胀管质量。

4.2.6胀接水压试验

胀接全部完毕后，应当进行水压试验，检查胀口的严密性。

4. 3焊接

4.3. 1焊接操作人员管理

• (1) 焊接锅炉受压元件的焊接操作人员(以下简称焊工)，应当按照《特种设备 焊接操作人员考核细则》(TSG Z6002)等有关安全技术规范的要求进行考核，取得 《特种设备作业人员证》后，方可在有效期内从事合格项目范围内的焊接工作；

• (2) 焊工应当按照焊接工艺施焊并且做好施焊记录；

• (3) 锅炉受压元件的焊缝附近应当打焊工代号钢印，对不能打钢印的材料应当 有焊丄代号的详细记录；

• (4) 制造单位应当建立焊工技术档案，并且对施焊的实际工艺参数和焊缝质量 以及焊工遵守工艺纪律情况进行检查评价。

4. 3. 2焊接工艺评定

焊接工艺评定应当符合NB/T 47014 (JB/T 4708)《承压设备焊接工艺评定》的 要求，并且满足本条要求。

4.3.2.1 焊接工艺评定范围

锅炉产品焊接前，施焊单位应当对以下焊接接头进行焊接工艺评定：

• (1) 受压元件之间的对接焊接接头；

• (2) 受压元件之间或者受压元件与承载的非受压元件之间连接的要求全焊透的 T形接头或者角接接头。

4.3.2.2试件(试样)附加要求

• (1) A级锅炉锅筒的纵向及集箱类部件的纵向焊缝，当板厚大于20mm但小于 或者等于70mm时，应当从焊接工艺评定试件(试板)上沿焊缝纵向切取全焊缝金属 拉伸试样一个；当板厚大于70mm时，应当取全焊缝金属拉伸试样2个；试验方法 和取样位置按照GB/T 2652《焊缝及熔敷金属拉伸试验方法》执行；

• (2) A级锅炉锅筒、合金钢材料集箱类部件和管道，如果双面焊壁厚大于或者等 于12mm (单面焊壁厚大于或者等于16mm)应当做焊缝熔敷金属及热影响区夏比V 型缺口室温冲击试验；

• (3) 焊接试件的材料为合金钢时，A级锅炉锅筒的对接焊缝，工作压力大于或者 等于9.8MPa或者壁温大于450°C的集箱类部件' 管道的对接焊缝，A级锅炉锅筒、 集箱类部件上管接头的角焊缝，在焊接工艺评定时应当进行金相检验.

4.3.2.3试验结果评定附加要求

• (1) 全焊缝金属拉伸试样的试验结果应当满足母材规定的抗拉强度(Rm )或者 屈服强度(R 02 )；

U .

• (2) 金相检验发现有裂纹、疏松、过烧和超标的异常组织之一者，即为不合格； 仅因有超标的异常组织而不合格者，允许检查试件再热处理一次，然后取双倍试样 复验(合格后仍须复验”，学性能)，全部试样复验合格后才为合格。

4. 3. 2 4焊接工艺评定文件

• (1) 施焊单位应当按照产品焊接要求和焊接工艺评定标准编制用于评定的预焊 接工艺规程(PWPS)，经过焊接工艺评定试验合格，形成焊接工艺评定报告(PQR)， 制订焊接工艺规程(WlS)后，方能进行焊接；

• (2) 焊接工艺评定完成后，焊接工艺评定报告和焊接工艺规程应当经过制造单 位焊接责任工程师审核，技术负责人批准后存入技术档案，保存至该工艺评定失效 为止，焊接工艺评定试样至少保存5年。

4. 3. 3焊接作业

4. 3. 3. 1 基本要求

• (1) 受压元件焊接作业应当在不受风、雨、雪等影响的场所进行，采用气体保 护焊施焊时应当避免外界气流干扰，当环境温度低于0C时应当有预热措施；

• (2) 焊件装配时不应当强力对正，焊件装配和定位焊的质量符合工艺文件的要 求后，方能进行焊接。

4. 3. 3. 2 氣弧焊打底

以下部位应当采用氣弧焊打底：

• (1) 立式锅壳锅炉下脚圈与锅壳的连接焊缝；

• (2) 有机热载体锅炉管子、管道的对接焊缝；

• (3) 油田注汽(水)锅炉管子的对接焊缝。

A级高压及以上锅炉，锅筒和集箱、管道上管接头的组合焊缝，受热面管子的 对接焊缝、管子和管件的对接焊缝，结构允许时应当采用氣弧焊打底。

4. 3. 3. 3受压元件对接

• (1) 锅筒(锅壳)纵(环)缝两边的钢板中心线一般应当对齐，锅筒(锅壳)环缝两 侧的钢板不等厚时，也允许一侧的边缘对齐；

• (2) 名义壁厚不同的两元件或者钢板对接时，两侧中任何一侧的名义边缘厚度 差值如果超过本规程4.3.3.4规定的边缘偏差值，则厚板的边缘应当削至与薄板边 缘平齐，削出的斜面应当平滑，并且斜率不大于1:3，必要时，焊缝的宽度可以汁 算在斜面内，参见图4-1。

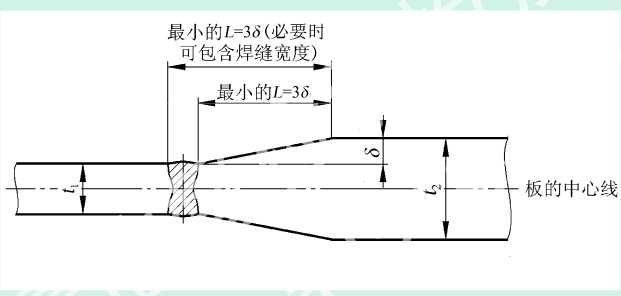

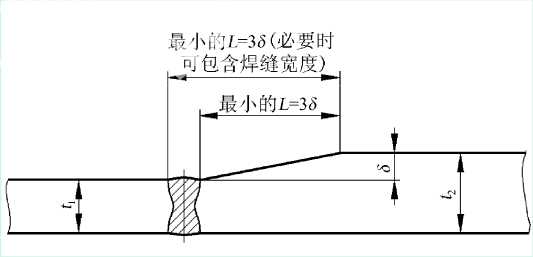

最小的L=3<5（必要时

（b）环缝

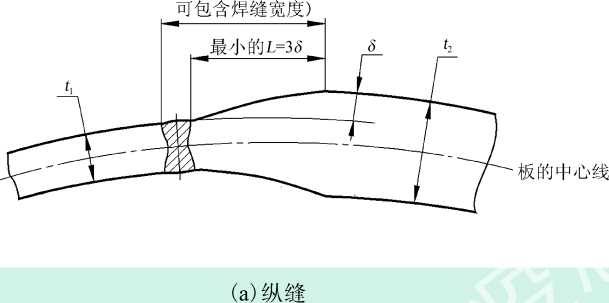

少一一名义边缘偏差；/1——薄板厚度；/2——厚板厚度；L——削薄的长度 图4-1不同厚度钢板（元件的对接）

4. 3. 3. 4焊缝边缘偏差

锅筒（锅壳）纵（环）焊缝以及封头（管板）拼接焊缝或者两元件的组装焊缝的装 配应当符合以下规定：

（1）纵缝或者封头（管板）拼接焊缝两边钢板的实际边缘偏差值不大于名义板厚 的10%,且不超过3mm；当板厚大于100mm时，不超过6mm；

• (2) 环缝两边钢板的实际边缘偏差值(包括板厚差在内)不大于名义板厚的 15%加Imm,且不超过6mm；当板厚大于100mm时，不超过10mm；

• (3) 不同厚度的两元件或者钢板对接并且边缘已削薄的，按照钢板厚度相同对 待，上述的名义板厚指薄板；不同厚度的钢板对接但不带削薄的，则上述的名义板 厚指厚板。

4.3.3.5圆度和棱角度

锅筒(锅壳)的任意同一横截面上最大内径与最小内径之差应当不大于名义内 径的1%。锅筒(锅壳)纵向焊缝的棱角度应当不大于4mm。

4. 3. 3. 6焊缝返修

• (1) 如果受压元件的焊接接头经过检测发现存在超标缺陷，施焊单位应当找出 原因，制定可行的返修方案，才能进行返修；

• (2) 补焊前，缺陷应当彻底清除；补焊后，补焊区应当做外观和无损检测检查； 要求焊后热处理的元(部)件，补焊后应当做焊后热处理；

• (3) 同一位置上的返修不宜超过2次 如果超过2次，应当经过单位技术负责 人批准，返修的部位、次数、返修情况应当存入锅炉产品技术档案。

4.4 热处理

4. 4. 1需要进行热处理的范围

• (1) 碳素钢受压元件，其名义壁厚大于Vmm的对接接头或者内燃锅炉的筒体、 管板的名义壁厚大于2'mm的T形接头，应当进行焊后热处理；

• (2) 合金钢受压元件焊后需要进行热处理的厚度界限按照相应标准规定执行；

• (3) 除焊后热处理以外，还应当考虑冷、热成形对变形区材料性能的影响以及 该元件使用条件等因素进行热处理。

4. 4. 2热处理设备

热处理设备应当配有自动记录热处理的时间与温度曲线的装置，测温装置应当 能够准确反映工件的实际温度。

4.4. 3热处理前的工序要求

需要焊后热处理的受压元件应当在焊接(包括非受压元件与其连接的焊接)工 作全部结束并且经过检验合格后，方可进行焊后热处理。

4. 4. 4 热处理工艺

热处理前应当根据有关标准及图样要求编制热处理工艺。需要进行现场热处理 的，应当提出具体现场热处理的工艺要求。

焊后热处理工艺至少满足以下要求：

• (1) 异种钢接头焊后需要进行消除应力热处理时，其温度应当不超过焊接接头 两侧任一钢种的下临界点(AC1 )；

• (2) 焊后热处理宜采用整体热处理，如果采用分段热处理则加热的各段至少有 1500mm的重叠部分，并且伸出炉外部分有绝热措施；

• (3) 补焊和环缝局部热处理时，焊缝和焊缝两侧的加热宽度应当各不小于焊接 接头两侧钢板厚度(取较大值)的3倍或者不小于200mm。

4. 4. 5 热处理记录

焊后热处理过程中，应当详细记录热处理规范的各项参数。热处理后有关责任 人员应当详细核对各项记录指标是否符合工艺要求。

4. 4. 6热处理后的工序要求

已经过热处理的锅炉受压元件，应当避免直接再在其上面焊接元件。如果不能 避免，但在同时满足以下条件时，焊后可以不再进行热处理，否则应当再进行热处 理：

• (1) 受压元件为碳素钢或者碳锰钢材料；

• (2) 角焊缝的计算厚度不大于10mm；

• (3) 按照评定合格的焊接工艺施焊；

• (4) 对角焊缝进行100 %表面无损检测。

4.5焊接检验及相关检验

锅炉受压元件及其焊接接头质量检验，包括外观检验、通球试验、化学成分分 析、无损检测、力学性能检验、水压试验等。

4.5 1受压元件焊接接头外观检验

受压元件焊接接头(包括非受压元件与受压元件焊接的接头)应当进行外观检 验，并且至少满足以下要求：

• (1) 焊缝外形尺寸符合设计图样和工艺文件的规定；

• (2) 对接焊缝高度不低于母材表面，焊缝与母材平滑过渡，焊缝和热影响区表 面无裂纹、夹渣、弧坑和气孔；

'3)锅筒(锅壳)、炉胆、集箱的纵(环)缝及封头(管板)的拼接焊缝无咬边，其 余焊缝咬边深度不超过0.5mm，管子焊缝两侧咬边总长度不超过管子周长的20%， 且不超过40mm。

4.5.2对接焊接的受热面管子通球试验

对接焊接的受热面管子，应当按照相应标准规定进行通球试验。

4.5.3化学成分分析

合金钢管、管件对接接头焊缝和母材应当进行化学成分光谱分析验证。

4.5.4无损检测

4.5.4.1无损检测人员资格

无损检测人员应当按照有关安全技术规范进行考核，取得资格证书后，方可从 事相应方法和技术等级的无损检测工作。

4. 5. 4. 2无损检测基本方法

无损检测方法主要包括射线(RT)、超声(UT)、磁粉(MT)、渗透(PT)、涡流(ET) 等检测方法。制造单位应当根据设计、工艺及其相关技术条件选择检测方法并且制 定相应的检测工艺。

当选用超声衍射时差法(TQFD)时，应当与脉冲回波法(PE)组合进行检测，检 测结论以TQFD与PE方法的结果进行综合判定。

4. 5. 4. 3无损检测标准

锅炉受压部件无损检测方法应当符合NB/T 47013 (JB/T 4730)《承压设备无损 检测》的要求。管子对接接头X射线实时成像，应当符合相应技术规定，

4.5.4.4无损检测技术等级及焊接接头质量等级

• (1) 锅炉受压部件焊接接头的射线检测技术等级不低于AB级，焊接接头质量 等级不低于II级；

• (2) 锅炉受压部件焊接接头的超声检测技术等级不低于B级，焊接接头质量等 级不低于I级；

• (3) 表面检测的焊接接头质量等级不低于I级。

4. 5. 4. 5 无损检测时机

焊接接头的无损检测应当在形状尺寸和外观质量检查合格后进行，并且遵循以 下原则:

• (1) 有延迟裂纹倾向的材料应当在焊接完成24h后进行无损检测；

• (2) 有再热裂纹倾向材料的焊接接头，应当在最终热处理后进行表面无损检测 复验；

(3封头(管板)、波形炉胆、下脚圈的拼接接头的无损检测应当在成型后进行， 如果成型前进行无损检测，则应当于成型后在小圆弧过渡区域再次进行无损检测；

• (4) 电渣焊焊接接头应当在正火后进行超声检测。

4.5.4.6无损检测选用方法和比例

(1)蒸汽锅炉受压部件焊接接头的无损检测方法及比例应当符合表4-1的要求;

表4-1蒸汽锅炉无损检测方法及比例

注4-1：壁厚小于20mm的焊接接头应当采用射线检测方法，壁厚大于或者等于20mm时，

可以采用超声检测方法，超声检测仪宜采用数字式可记录仪器，如果采用模拟式超声检测仪， 应当附加20%局部射线检测。

—26 —

注4-2：水温低于100°C的给水管道可以不进行无损检测。

• (2) B级及以上热水锅炉无损检测比例及方法应当符合表4-1中相应级别蒸汽 锅炉要求，C级热水锅炉主要受压元件的主焊缝应当进行10%的射线或者超声检测；

• (3) 承压有机热载体锅炉的无损检测比例及方法应当符合表4-2要求，非承压 有机热载体锅炉可以不进行无损检测。

表4-2承压有机热载体锅炉无损检测方法及比例

• (4)蒸汽锅炉、B级及以上热水锅炉和承压有机热载体锅炉的管子或者管道与 无直段弯头的焊接接头应当进行100%射线或者超声检测。

4.5. 4. 7局部无损检测

锅炉受压部件局部无损检测部位由制造单位确定，但是应当包括纵缝与环缝的 相交对接接头部位。

经局部无损检测的焊接接头，如果在检测部位任意一端发现缺陷有延伸可能 时，应当在缺陷的延长方向进行补充检测。当发现超标缺陷时，应当在该缺陷两端 的延伸部位各进行不少于200∙mm的补充检测，如仍然不合格，则应当对该条焊接 接头进行全部检测。对不合格的管子对接接头，应当对该焊工当日焊接的管子对接 接头进行抽查数量双倍数目的补充检测，如仍不合格，应当对该焊工当日全部接管 焊接接头进行检测。

进行局部无损检测的锅炉受压元件，制造单位也应当对未检测部分的质量负 责。

4.5. 4. 8组合无损检测方法合格判定

锅炉受压部件如果采用多种无损检测方法进行检测，则应当按照各自验收标准 进行评定，均合格后，方可认为无损检测合格。

4.5.4.9无损检测报告的管理

制造单位应当如实填写无损检测记录，正确签发无损检测报告，妥善保管无损 检测的工艺卡、原始记录、报告、检测部位图、射线底片、光盘或者电子文档等资 料(含缺陷返修记录)，其保存期限不少于7年。

4.5.5力学性能检验

4. 5. 5. 1焊制产品焊接试件的基本要求

为检验产品焊接接头的力学性能，应当焊制产品焊接试件，对于焊接质量稳定 的制造单位，经过技术负责人批准，可以免做焊接试件。但是属于下列情况之一的， 应当制作纵缝焊接试件：

• (1) 制造单位按照新焊接工艺制造的前5台锅炉的；

• (2) 用合金钢制作的以及工艺要求进行热处理的锅筒或者集箱类部件的；

• (3) 锅炉设计图样要求制作焊接试件的。

4. 5. 5. 2焊接试件制作

• (1) 每个锅筒(锅壳)、集箱类部件纵缝应当制作一块焊接试件，纵缝焊接试件 应当作为产品纵缝的延长部分焊接(电渣焊除外)；

• (2) 产品焊接试件应当由焊接该产品的焊工焊接，试件材料.焊接材料和工艺 条件等应当与所代表的产品相同，试件焊成后应当打上焊工和检验员代号钢印；

• (3) 需要热处理时，试件应当与所代表的产品同炉热处理；

• (4) 焊接试件的数量、尺寸应当满足检验和复验所需要试样的制备。

4.5.5. 3试样制取和性能检验

• (1) 焊接试件经过外观和无损检测检查后，在合格部位制取试样；

• (2) 焊接试件上制取试样的力学性能检验类别.成样数量、取样和加工要求、 试验方法、合格指标及复验应当符合NB/T疽016(JB∕T 4744)《承压设备产品焊接 试件的力学性能检验》，同时锅筒、集箱类部件纵缝还应当按照本规程4.3.2.2和 4.3.2.3的有关规定进行全焊缝拉伸检验。

4.5.6水压试验

4.5 6.1 基本要求

• (1) 锅炉受压元件应当在无损检测和热处理后进行水压试验；

• (2) 水压试验场地应当有可靠的安全防护设施；

(3水压试验应当在环境温度高于或者等于5°C时进行，低于5°C时应当有防冻 措施；

• (4) 水压试验所用的水应当是洁净水，水温应当保持高于周围露点的温度以防 止表面结露，但也不宜温度过高以防止引起汽化和过大的温差应力；

• (5) 合金钢受压元件的水压试验水温应当高于所用钢种的脆性转变温度；

• (6) 奥氏体受压元件水压试验时，应当控制水中的氯离子含量不超过25mg/L， 如不能满足要求时，水压试验后应当立即将水渍去除干净。

4. 5. 6. 2 水压试验压力和保压时间

水压试验时，薄膜应力不应当超过元件材料在试验温度下屈服点的90%。锅

炉水压试验压力及保压时间应当符合本条要求。

4. 5. 6. 2. 1整体水压试验

整体水压试验保压时间为20min,试验压力按照表4-3的规定执行。

表4-3水压试验压力

注4-3：表4-3中的锅炉本体的水压试验，不包括本表中的再热器和铸铁省煤器。

4. 5. 6. 2. 2 零部件水压试验

(1)以部件型式出厂的锅筒、启动、‘汽水)分离器为其工作压力的1.25倍，保压

时间至少为20min；

• (2) 散件出厂锅炉的集箱类部件为其工作压力的1.5倍，保压时间至少为5min；

• (3) 对接焊接的受热面管子及其他受压管件为其工作压力的1.5倍，保压时间 至少为10s - 20s；

• (4) 受热面组件为其工作压力的1.5倍，保压时间至少为5min_o

注4-4：敞口集箱、无成排受热面管接头以及内孔焊封底的成排管接头的集箱、启动(汽水) 分离器.管道、储水箱、减温器、分配集箱等部件，其所有焊缝经过100%无损检测合格，以 及对接焊接的受热面管及其他受压管件经过氩弧焊打底并且100%无损检测合格，能够确保焊 接质量，在制造单位内可以不单独进行水压试验。

4 5.6 3水压试验过程控制

进行水压试验时，水压应当缓慢地升降。当水压上升到工作压力时，应当暂停 升压，检查有无漏水或者异常现象，然后再升压到试验压力，达到保压时间后，降 到工作压力进行检查。检查期间压力应当保持不变。

4.5.6.4水压试验合格要求

• (1) 在受压元件金属壁和焊缝上没有水珠和水雾；

• (2) 当降到工作压力后胀口处不滴水珠；

• (3)铸铁锅炉锅片的密封处在降到额定工作压力后不滴水珠;

• (4)水压试验后，没有发现明显残余变形。

4.6出厂资料、金属铭牌和标记

4. 6. 1出厂资料

产品出厂时，锅炉制造单位应当提供与安全有关的技术资料。技术资料至少包 括以下内容：

• (1) 锅炉图样(包括总图、安装图和主要受压部件图)；

• (2) 受压元件的强度计算书或者计算结果汇总表；

• (3) 安全阀排放量的计算书或者计算结果汇总表；

• (4) 锅炉质量证明书，包括产品合格证(含锅炉产品数据表，见附件a)金属材 料证明、焊接质量证明和水(耐)压试验证明等；

• (5) 锅炉安装说明书和使用说明书；

• (6) 受压元件与设计文件不符的变更资料；

• (7) 热水锅炉的水流程图及水动力计算书或者计算结果汇总表(自然循环的锅 壳式锅炉除外)；

• (8) 有机热载体锅炉的介质流程图和液膜温度计算书或者计算结果汇总表。

产品合格证上应当有检验责任工程师和质量保证工程师签章和单位公章。

4.6.2 A级锅炉出厂资料

对于A级锅炉，除满足本规程4.6.1有关要求外，还应当提供以下技术资料：

• (1) 锅炉热力计算书或者热力计算结果汇总表；

• (2) 过热器、冉热器壁温计算书或者计算结果汇总表；

• (3) 烟风阻力计算书或者计算结果汇总表；

(')热膨胀系统图；

• (5) 高压及以上锅炉水循环(含汽水阻力)计算书或者计算结果汇总表；

• (6) 高压及以上锅炉汽水系统图；

• (7) 高压及以上锅炉各项安全保护装置整定值。

电站锅炉机组整套启动验收前，锅炉制造单位应当提供完整的锅炉出厂技术资 料。

4. 6. 3产品铭牌

锅炉产品应当在明显的位置装设金属铭牌，铭牌上至少载明以下项目：

• (1) 制造单位名称；

• (2) 锅炉型号；

• (3) 设备代码(见附件B)；

• (4) 产品编号；

• (5) 额定蒸发量(t/h)或者额定热功率(MW);

• (6) 额定工作压力(MPa);

• (7) 额定蒸汽温度(°C)或者额定出口、进口水(油)温度(°C)；

• (8) 再热蒸汽进口、出口温度(C)及进口、出口压力(MPa)；

• (9) 锅炉制造许可证级别和编号；

• (10) 制造日期(年、月)。

铭牌的右上角应当留有打制造监督检验标志的位置。

4.6.4受压部件出厂标记

散件出厂的锅炉，应当在锅筒、过热器集箱、再热器集箱、水冷壁集箱、省煤 器集箱以及减温器和启动(汽水)分离器等主要受压部件的封头或者端盖上标记该 部件的名称(或者图号)、产品编号。

5安装、改造、修理

5. 1 基本要求

• (1) 锅炉制造单位可以安装本単位制造的整(组)装锅炉，也可以修理改造本单 位制造的锅炉；从事其他锅炉的安装、改造和重大修理单位，应当取得特种设备安 装改造维修许可证，方可从事许可证允许范围内的锅炉安装改造修理工作；

• (2) 锅炉安装、改造、修理的施工单位应当在施工前，将拟进行的锅炉安装、 改造、重大修理情况按照规定办理告知并申请监督检验后，即可施工。

5. 2安装

.• . 2. 1安装位置

锅炉一般应当安装在单独建造的锅炉房内。锅炉的安装位置和锅炉房应当满足 GB 50041《锅炉房设计规范》、GB 50016《建筑设计防火规范》以及GB 50045《高 层民用建筑设计防火规范》的有关规定。

5. - 2安装标准

锅炉安装除了符合本规程的规定外，还应当符合以下相应标准：

• (1) 锅炉的安装，对于A级锅炉应当符合DL 5190.2《电力建设施工技术规范

第2部分：锅炉机组》的有关技术规定；对于B级及以下锅炉应当符合GB 50273 《锅炉安装工程施工及验收规范》及相关标准的规定，热水锅炉还应当符合GB 50242 《建筑给水排水及采暖工程施工质量验收规范》的有关规定；

• (2) 锅炉范围内管道的安装，对于A级锅炉应当符合DL 5190.5《电力建设施 工技术规范 第5部分：管道及系统》和DL/T 869《火力发电厂焊接技术规程》 的有关技术规定；对于B级及以下锅炉应当符合GB 50235《工业金属管道工程施 工规范》和GB 50236《现场设备、工业管道焊接工程施工规范》的有关技术规定。

5.2.3燃料管路与燃气报警装置

安置在多层或者高层建筑物内的锅炉，燃料供应管路应当采用无缝钢管，焊接 时应当采用氣弧焊打底；用气体作燃料时，应当有燃气检漏报警装置。

5. 2. 4焊接

锅炉安装工程中焊接工作除符合本规程第4章的相关规定外，还应当符合以下 要求：

• (1) 锅炉安装环境温度低于0°C或者其他恶劣天气时，有相应保护措施，

• (2) 除设计规定的冷拉焊接接头以外，焊件装配时不得强力对正,安装冷拉焊 接接头使用的冷拉工具在整个焊接接头焊接及热处理完毕后方可拆除。

5.2.5热处理、无损检测和胀接

锅炉安装工程中热处理、无损检测和胀接工作的要求应当符合本规程第4章的 有关规定。

5. 2. 6水压试验

• (1) 锅炉安装工程的水压试验应当符合本规程第4章的有关规定；

• (2) 锅炉整体水压试验时试验压力允许的压降应当符合表5-1规定。

表5-1锅炉整体水压试验时试验压力允许压降

5.2.7电站锅炉安装的特殊要求

5. 2. 7. _I热力系统水冲洗

电站锅炉热力系统应当进行冷态水冲洗和热态水冲洗，并且控制冲洗水的PH 值为9.0 ~ 9.5。锅炉的冷态水冲洗及热态水冲洗的水质控制应当符合DL/T 889《电 力基本建设热力设备化学监督导则》中的有关技术规定。

5. 2. 7. 2 锅炉调试

电站锅炉调试过程中的操作，应当在调试人员的监护、指导下，由经过培训并 且取得相应特种设备作业人员证书的运行人员担任。首次启动过程中应当缓慢升温 升压，同时要监视各部分的膨胀值在设计范围内。

5. 2. 7. 3锅炉机组启动

电站锅炉整套启动时，以下热工设备和保护装置应当经过调试并且投入运行：

• (1) 数据采集系统；

• (2) 炉膛安全监控系统；

• (3) 有关辅机的子功能组和联锁；

• (4) 全部远程操作系统。

5. 2. 7. 4 验收

锅炉安装完成后，锅炉使用单位负责组织验收，并且符合以下要求：

• (1) 300MW及以上机组电站锅炉要经过168h整套连续满负荷试运行，各项安 全指标均达到相关标准；

• (2) 300MW以下机组电站锅炉经过72h整套连续满负荷试运行后，対各项设备 做一次全面检查，缺陷处理合格后再次启动，经过24h整套连续满负荷试运行无缺 陷。

5. 3锅炉改造

5.3.1锅炉改造的含义

锅炉改造是指锅炉发生结构变化或者燃烧方式发生变化的改造。

5. 3. 2改造设计

• (1) 锅炉改造的设计应当由有相应资质的锅炉制造单位进行；

• (2) 锅炉改造后不应当提高额定工作压力和额定工作温度；

• (3) 不应当将热水锅炉改为蒸汽锅炉；

• (4) 锅炉改造方案应当包括必要的计算资料、设计图样和施工技术方案；蒸汽 锅炉改为热水锅炉或者热水锅炉受压元件的改造还应当有水流程图、水动力计算 书；安全附件、辅助装置和水处理措施应当进行技术校核。

5.3.3 锅炉改造施工技术要求

参照相应锅炉专业技术标准和有关技术规定。

5. 4锅炉修理

5. 4. 1锅炉重大修理含义

• 5.4.1.1 A级锅炉重大修理

• (1) 锅筒、启动(汽水)分离器、减温器和集中下降管的更换以及主焊缝的补焊;

• (2) 整组受热面50%以上的更换；

• (3) 外径大于273mm的集箱、管道和管件的更换、挖补以及纵(环)焊缝补焊；

• (4) 大板梁焊缝的修理。

• 5.4.1.2 B级及以下锅炉重大修理

• (1)筒体、封头、管板、炉胆、炉胆顶、回燃室、下脚圈和集箱等主要受压元

件的更换、挖补；

（2）受热面管子的更换，数量大于该类受热面管（其分类分为水冷壁、对流管束、 过热器、省煤器、烟管等）的10%,并且不少于10根；直流、贯流锅炉整组受热 面更换。

5.4.2锅炉修理技术要求

（1） 锅炉修理技术要求参照相应锅炉专业技术标准和有关技术规定，锅炉受压 元（部）件更换应当不低于原设计要求；

（2） 不应当在有压力或者锅水温度较高的情况下修理受压元（部）件；

（3） 在锅筒（锅壳）挖补和补焊之前，修理单位应当进行焊接工艺评定，工艺试 件应当由修理单位焊制；锅炉受压元（部）件采用挖补修理时，补板应当是规则的形 状；如果采用方形补板时，四个角应当为半径不小于100mm的圆角（如果补板的一 边与原焊缝的位置重合，此边的两个角可以除外）；

（4） 锅炉受压元（部）件不应当采用贴补的方法修理，锅炉受压元（部）件因应力 腐蚀、蠕变、疲劳而产生的局部损伤需要进行修理时 应当更换或者采用挖补方法。

5. 4. 3受压元（部）件修理后的检验

（1） 锅炉受压元（部）件修理后应当进行外观检验、无损检测（其中挖补焊缝应当 进行100%无损检测），必要时还应当进行水（耐）压试验，其合格标准应当符合本 规程第4章有关规定；

（2） 采用堆焊修理时，焊接后应当进行表面无损检测；对于电站锅炉，还应当 符合DL/T 734《火力发电厂锅炉汽包焊接修复技术导则》的有关技术规定。

5. 4. 4焊后热处理

修理经过热处理的锅炉受压元（部）件时，焊接后应当参照原热处理工艺进行焊 后热处理。

• 5. 5竣工资料

锅炉安装' 改造、修理竣工后，应当将图样、工艺文件、施工质量证明文件等 技术资料交付使用单位存入锅炉安全技术档案。

6安全附件和仪表

• 6. 1安全阀

• 6.1.1 基本要求

安全阀制造许可、产品型式试验及铭牌等技术要求应当符合《安全阀安全技术 监察规程》（TSG ZF001）规定。

• 6.1.2 设置

每台锅炉至少应当装设两个安全阀(包括锅筒和过热器安全阀)。符合下列规定 之一的，可以只装设一个安全阀：

• (1) 额定蒸发量小于或者等于0.5t∕h的蒸汽锅炉；

• (2) 额定蒸发量小于4t∕h且装设有可靠的超压联锁保护装置的蒸汽锅炉；

• (3) 额定热功率小于或者等于2.8MW的热水锅炉。

6.1.3装设安全阀的其他要求

除满足本规程6.1.2的要求外，以下位置也应当装设安全阀：

• (1) 再热器出口处，以及直流锅炉的外置式启动(汽水)分离器上；

• (2) 直流蒸汽锅炉过热蒸汽系统中两级间的连接管道截止阀前；

• (3) 多压力等级余热锅炉，每一压力等级的锅筒和过热器上。

6.1.4安全阀选用

• (1) 蒸汽锅炉的安全阀应当采用全启式弹簧安全阀杠杆式安全阀或者控制式 安全阀(脉冲式、气动式、液动式和电磁式等)，选用的安全阀应当符合"安全阀安 全技术监察规程》和相应技术标准的规定；

• (2) 对于额定工作压力小于或者等于0.1MPa的蒸汽锅炉可以采用静重式安全 阀或者水封式安全装置，热水锅炉上装设有水封安全装置时，可以不装设安全阀； 水封式安全装置的水封管内径应当根据锅炉的额定蒸发量(额定热功率)和额定工 作压力确定，并且不小于2:mm，不应当装设阀门，有防冻措施。

6.1.5蒸汽锅炉安全阀的总排放量

蒸汽锅炉锅筒(锅壳)上的安全阀和过热器上的安全阀的总排放量，应当大于额 定蒸发量，对于电站锅炉应当大于锅炉最大连续蒸发量，并且在锅筒(锅壳)和过热 器上所有的安全阀开启后，锅筒(锅壳)内的蒸汽压力不应当超过设计时的计算压力 的1.1倍。再热器安全阀的排放总量应当大于锅炉再热器最大设计蒸汽流量。

6.1.6蒸汽锅炉安全阀排放量的确定

蒸汽锅炉安全阀流道直径应当大于或者等于20mm。排放量应当按照下列方法 之一进行计算：

• (1) 按照安全阀制造单位提供的额定排放量；

• (2) 按照公式(6-1)进行计算；

E=0.235A( 10.2p+1)K                    (6-1)

式中：

E——安全阀的理论排放量，kg/h；

P——安全阀进口处的蒸汽压力(表压)，MPa；

d--安全阀的流道直径，mm；

K——安全阀进口处蒸汽比容修正系数，按照公式(6-2)计算；

^K = ^KP ∙ ^K_g                            (6-2)

式中：

K _P——压力修正系数；

K g——过热修正系数；

K、K_P、K_g按照表6-1选用和计算。

表6-1安全阀进口处各修正系数

注6-1： I^V-亦可以用 匚卫匸代替。

V^Vg             V (1000 + 2.7Tg)

表中：

Vg — —过热蒸汽比容，m²/kg；

V-——饱和蒸汽比容，m²/kg；

Tg——过热度，^OC _O

(3)按照GB/T 12241(安全阀一般要求》或者JB/T 9624《电站安全阀技术条件》 中的公式进行计算。

6.1.7锅筒以外安全阀的排放量

过热器和再热器出口处安全阀的排放量应当保证过热器和再热器有足够的冷 却。直流蒸汽锅炉外置式启动(汽水)分离器的安全阀排放量应当大于直流蒸汽锅炉 启动时的产汽量。

6.1.8热水锅炉安全阀的泄放能力

热水锅炉安全阀的泄放能力应当满足所有安全阀开启后锅炉内的压力不超过 设计压力1.1倍。安全阀流道直径按照以下原则选取： —36 —

(1)额定出口水温小于100°c的锅炉，可以按照表6-2选取;

表6-2低于100C的锅炉安全阀流道直径选取表

(2)额定出口水温大于或者等于100C的锅炉，其安全阀的数量和流道直径应

当按照公式(6-3)计算。

E      35.3Q      m6

ndh =-------------X10⁶

^C(P + ^0.1)(Z - Z_J)

式中：

〃一一安全阀数量；

d 安全阀流道直径，mm；

h 安全阀阀芯开启高度，mm；

Q——锅炉额定热功率，MW；

C——排放系数，按照安全阀制造单位提供的数据，或者按照下列数值选取:

当 h ≤ d/20 时，C =135；当 h ≥ d/4 时，C =70；

P ——安全阀的开启压力，MI”，；

i ——锅炉额定出水压力下砲和蒸汽焓，kJ/kg；

Z_j——锅炉进水的焓，J/kg。

6.1.9安全阀整定压力

安全阀整定压力应当按照以下原则确定：

• (1)蒸汽锅炉安全阀整定压力按照表6-3的规定进行调整和校验，锅炉上有一 个安全阀按照表中较低的整定压力进行调整；对有过热器的锅炉，过热器上的安全 阀按照较低的整定压力调整，以保证过热器上的安全阀先开启； ^1 2

表6-3蒸汽锅炉安全阀整定压力

注6-2：表中的工作压力，是指安全阀装置地点的工作压力，对于控制式安全阀是指控制

源接出地点的工作压力。

地点工作压力的1.1倍；

• (4)热水锅炉上的安全阀按照表6-4规定的压力进行整定或者校验;

表6-4热水锅炉安全阀的整定压力

• (5)直流蒸汽锅炉过热蒸汽系统中两级间的连接管道上装有截止阀时，装于截 止阀前的安全阀整定压力按照过热蒸汽系统出口安全阀最高整定压力进行整定。

6. 1. 10安全阀的启闭压差

一般应当为整定压力的4%~ 7%,最大不超过10%。当整定压力小于0.3MPa 时，最大启闭压差为0.03MPaO

6.1.11安全阀安装

• (1) 安全阀应当铅直安装，并且应当安装在锅筒(锅壳)、集箱的最高位置，在 安全阀和锅筒(锅壳)之间或者安全阀和集箱之间，不应当装设有取用蒸汽或者热水 的管路和阀门；

• (2) 几个安全阀如果共同装在一个与锅筒(锅壳)直接相连的短管上，短管的流 通截面积应当不小于所有安全阀的流通截面积之和，

• (3) 采用螺纹连接的弹簧安全阀时，应当符合GB/T 12241《安全阀一般要求》 的要求；安全阀应当与带有螺纹的短管相连接，而短管与锅筒(锅壳)或者集箱筒体 的连接应当采用焊接结构。

6.1.12安全阀上的装置

6. 1 12 1 基本要求

(1、静重式安全阀应当有防止重片飞脱的装置；

• (2) 弹簧式安全阀应当有提升手把和防止随便拧动调整螺钉的装置；

• (3) 杠杆式安全阀应当有防止重锤自行移动的装置和限制杠杆越出的导架。

6. 1.12.2控制式安全阀

控制式安全阀应当有可靠的动力源和电源，并且符合以下要求：

• (1) 脉冲式安全阀的冲量接入导管上的阀门保持全开并且加铅封；

• (2) 用压缩空气控制的安全阀有可靠的气源和电源；

• (3) 液压控制式安全阀有可靠的液压传送系统和电源；

• (4) 电磁控制式安全阀有可靠的电源。

6.1.13蒸汽锅炉安全阀排汽管

• (1)排汽管应当直通安全地点，并且有足够的流通截面积，保证排汽畅通，同 时排汽管应当予以固定，不应当有任何来自排汽管的外力施加到安全阀上；

• (2) 安全阀排汽管底部应当装有接到安全地点的疏水管，在疏水管上不应当装 设阀门；

• (3) 两个独立的安全阀的排汽管不应当相连；

• (4) 安全阀排汽管上如果装有消音器，其结构应当有足够的流通截面积和可靠 的疏水装置；

• (5) 露天布置的排汽管如果加装防护罩，防护罩的安装不应当妨碍安全阀的正 常动作和维修。

6.1.14热水锅炉安全阀排水管

热水锅炉的安全阀应当装设排水管(如果采用杠杆安全阀应当増加阀芯两侧的 排水装置)，排水管应当直通安全地点，并且有足够的排放流通面积，保证排放畅 通。在排水管上不应当装设阀门，并且应当有防冻措施。

6.1.15安全阀校验

• (1) 在用锅炉的安全阀每年至少校验一次，校验一般在锅炉运行状态下进行； 如果现场校验有困难时或者对安全阀进行修理后,可以在安全阀校验台上进行；

• (2) 新安装的锅炉或者安全阀检修、更换后，应当校验其整定压力和密封性；

• (3) 安全阀经过校验后，应当加锁或者铅封，校验后的安全阀在搬运或者安装 过程中，不能摔、砸、碰撞；

• (4) 控制式安全阀应当分别进行控制回路可靠性试验和开启性能检验；

• (5) 安全阀整定压”,、密封性等检验结果应当记入锅炉安全技术档案。

6.1.16锅炉运行中安全阀使用

• (1) 锅炉运行中安全阀应当定期进行排放试验，电站锅炉安全阀的试验间隔不 大于一，小修间隔，对控制式安全阀，使用单位应当定期对控制系统进行试验；

• (2) 锅炉运行中安全阀不允许随意解列和任意提高安全阀的整定压力或者使安 全阀失效。

6.2压力测量装置

6. 2. 1 设置

锅炉的以下部位应当装设压力表：

• (1) 蒸汽锅炉锅筒(锅壳)的蒸汽空间；

• (2) 给水调节阀前；

• (3) 省煤器出口；

• (4) 过热器出口和主汽阀之间；

• (5) 再热器出口、进口；

• (6) 直流蒸汽锅炉的启动(汽水)分离器或其出口管道上；

• (7) 直流蒸汽锅炉省煤器进口、储水箱和循环泵出口；

• (8) 直流蒸汽锅炉蒸发受热面出口截止阀前(如果装有截止阀)；

• (9) 热水锅炉的锅筒(锅壳)上；

• (10) 热水锅炉的进水阀出口和出水阀进口；

• (11) 热水锅炉循环水泵的出口、进口；

• (12) 燃油锅炉、燃煤锅炉的点火油系统的油泵进口(回油)及出口；

• (13) 燃气锅炉、燃煤锅炉的点火气系统的气源进口及燃气阀组稳压阀(调压阀) 后。

6. 2. 2压力表选用

选用的压力表应当符合下列规定：

• (1) 压力表应当符合相应技术标准的要求；

• (2) 压力表精确度应当不低于2.5级，对于A级锅炉，压力表的精确度应当不 低于1.6级；

• (3) 压力表的量程应当根据工作压力选用，一般为工作压力的1.5倍~3.0倍， 最好选用2倍；

• (4) 压力表表盘大小应当保证锅炉操作人员能够清楚地看到压力指示值，表盘 直径应当不小于100mm

6. 2. 3压力表校验

压力表安装前应当进行校验，刻度盘上应当划出指示工作压力的红线，注明下 次校验日期。压力表校验后应当加铅封。

6. 2. 4压力表安装

压力表安装应当符合以下要求：

• (1)应当装设在便于观察和吹洗的位置，并且应当防止受到高温、冰冻和震动 的影响；

(2锅炉蒸汽空间设置的压力表应当有存水弯管或者其他冷却蒸汽的措施，热 水锅炉用的压力表也应当有缓冲弯管，弯管内径应当不小于10mm；

• (3)压力表与弯管之间应当装设三通阀门，以便吹洗管路、卸换、校验压力表。

6.2.5压力表停止使用情况

压力表有下列情况之一时，应当停止使用：

• (1) 有限止钉的压力表在无压力时，指针转动后不能回到限止钉处；没有限止 钉的压力表在无压力时，指针离零位的数值超过压力表规定的允许误差；

• (2) 表面玻璃破碎或者表盘刻度模糊不清；

• (3) 封印损坏或者超过校验期；

• (4) 表内泄漏或者指针跳动；

• (5) 其他影响压力表准确指示的缺陷。

6.3水位测量与示控装置

6. 3. 1 设置

• 6.3.1.1 基本要求

每台蒸汽锅炉锅筒(锅壳)至少应当装设两个彼此独立的直读式水位表，符合下 列条件之一的锅炉可以只装设一个直读式水位表：

• (1) 额定蒸发量小于或者等于0.5t∕h的锅炉；

• (2) 额定蒸发量小于或者等于2t/h，且装有一套可靠的水位示控装置的锅炉；

• (3) 装设两套各自独立的远程水位测量装置的锅炉；

• (4) 电加热锅炉。

• 6.3.1.2 特殊要求

• (1) 多压力等级余热锅炉每个压力等级的锅筒应当装设两个彼此独立的直读式 水位表；

• (2) 直流蒸汽锅炉启动系统中储水箱和启动(汽水)分离器应当分别装设远程水 位测量装置。

6.3.2水位表的结构、装置

• (1) 水位表应当有指示最高、最低安全水位和正常水位的明显标志，水位表的 下部可见边缘应当比最高火界至少高50mm、并且应当比最低安全水位至少低 25mm，水位表的上部可见边缘应当比最高安全水位至少高25mm；

• (2) 玻璃管式水位表应当有防护装置，并且不应当妨碍观察真实水位，玻璃管 的内径应当不小于8mm；

C'锅炉运行中能够吹洗和更换玻璃板(管)、云母片；

• (4) 用2个及2个以上玻璃板或者云母片组成的一组水位表，能够连续指示水 位；

• (5) 水位表或者水表柱和锅筒(锅壳)之间阀门的流道直径应当不小于8mm，汽 水连接管内径应当不小于18mm，连接管长度大于500mm或者有弯曲时，内径应 当适当放大，以保证水位表灵敏准确；

• (6) 连接管应当尽可能地短，如果连接管不是水平布置时，汽连管中的凝结水 能够流向水位表，水连管中的水能够自行流向锅筒(锅壳)；

• (7) 水位表应当有放水阀门和接到安全地点的放水管；

• (8) 水位表或者水表柱和锅筒(锅壳)之间的汽水连接管上应当装设阀门，锅炉 运行时，阀门应当处于全开位置；对于额定蒸发量小于0.5t∕h的锅炉，水位表与锅 筒(锅壳)之间的汽水连管上可以不装设阀门。

6. 3. 3安装

• (1) 水位表应当安装在便于观察的地方，水位表距离操作地面高于6000mm时， 应当加装远程水位测量装置或者水位视频监视系统；

• (2) 用单个或者多个远程水位测量装置监视锅炉水位时，其信号应当各自独立 取出；在锅炉控制室内应当有两个可靠的远程水位测量装置，同时运行中应当保证 有一个直读式水位表正常工作；

• (3) 亚临界锅炉水位表安装调试时应当对由于水位表与锅筒内液体密度差引起 的测量误差进行修正。

6.4温度测量装置

6.4. 1 设置

在锅炉相应部位应当装设温度测点，测量以下温度：

• (1) 蒸汽锅炉的给水温度(常温给水除外)；

• (2) 铸铁省煤器和电站锅炉省煤器出口水温；

• (3) 再热器进口、出口汽温；

• (4) 过热器出口和多级过热器的每级出口的汽温；

• (5) 减温器前、后汽温，

• (6) 油燃烧器的燃油(轻油除外)进口油温；

• (7) 空气预热器进口、出口空气温度；

• (8) 锅炉空气预热器进口烟温•

• (9) 排烟温度，

• (10) A级高压及以上的蒸汽锅炉的锅筒上、下壁温(控制循环锅炉除外)，过热 器、再热器的蛇形管的金属壁温；

• (11) 有再热器的锅炉炉膛的出口烟温；

( 12)热水锅炉进口、出口水温；

(13)直流蒸汽锅炉上下炉膛水冷壁出口金属壁温，启动系统储水箱壁温。

在蒸汽锅炉过热器出口、再热器出口和额定热功率大于或者等于7MW的热水 锅炉出口应当装设可记录式的温度测量仪表。

6.4.2温度测量仪表量程

表盘式温度测量仪表的温度测量量程应当根据工作温度选用，一般为工作温度 的1.5倍~ 2倍。

6.5排污和放水装置

排污和放水装置的装设应当符合以下要求：

• (1) 蒸汽锅炉锅筒(锅壳)、立式锅炉的下脚圈和水循环系统的最低处都需要装 设排污阀；B级及以下锅炉采用快开式排污阀门；排污阀的公称通径为20mm~ 65mm；卧式锅壳锅炉锅壳上的排污阀的公称通径不小于40mm；

• (2) 额定蒸发量大于1t/h的蒸汽锅炉和B级热水锅炉，排污管上装设两个串联 的阀门，其中至少有一个是排污阀，且安装在靠近排污管线出口一侧；

• (3) 过热器系统、再热器系统、省煤器系统的最低集箱(或者管道)处装设放水 阀；

• (4) 有过热器的蒸汽锅炉锅筒装设连续排污装置；

• (5) 每台锅炉装设独立的排污管，排污管尽量减少弯头，保证排污畅通并且接 到安全地点或者排污膨胀箱(扩容器)；如果采用有压力的排污膨胀箱时，排污膨胀 箱上需要安装安全阀；

• (6) 多台锅炉合用一根排放总管时，需要避免两台以丄的锅炉同时排污；

• (7) 锅炉的排污阀、排污管不宜采用螺纹连接。

6.6安全保护装置

6. 6. 1 基本要求

• (1) 蒸汽锅炉应当装设高、低水位报警(高、低水位报警信号应当能够区分)， 额定蒸发量大于或者等于2/h的锅炉，还应当装设低水位联锁保护装置，保护装置 最迟应当在最低安全水位时动作;

• (2) 额定蒸发量大于或者等于6t/h的锅炉，应当装设蒸汽超压报警和联锁保护 装置，超压联•锁保护装置动作整定值应当低于安全阀较低整定压力值；

• (3) 锅炉的过热器和再热器，应当根据机组运行方式、自控条件和过热器、再 热器设计结构，采取相应的保护措施，防止金属壁超温；再热蒸汽系统应当设置事 故喷水装置，并且能自动投入使用；

• (4) 安置在多层或者高层建筑物内的锅炉，每台锅炉应当配备超压(温)联锁保 护装置和低水位联锁保护装置。

6 6. 2控制循环蒸汽锅炉

控制循环蒸汽锅炉应当装设以下保护和联锁装置：

• (1) 锅水循环泵进出口差压保护；

• (2) 循环泵电动机内部水温超温保护；

• (3) 锅水循环泵出口阀与泵的联锁装置。

6. 6. 3 A级直流锅炉

A级直流锅炉应当装设以下保护装置：

• (1)在任何情况下，当给水流量低于启动流量时的报警装置；

• (2) 锅炉进入纯直流状态运行后，工质流程中间点温度超过规定值时的报警装 置；

• (3) 给水的断水时间超过规定时间时，自动切断锅炉燃料供应的装置；

• (4) 亚临界及以上直流锅炉上下炉膛水冷壁金属温度超过规定值的报警装置；

• (5) 设置有启动循环的直流锅炉，循环泵电动机内部水温超温的保护装置。

6.6.4循环流化床锅炉

循环流化床锅炉应当装设风量与燃料联锁保护装置，当流化风量低于最小流化 风量时，能够切断燃料供给。

6. 6. 5室燃锅炉

室燃锅炉应当装设具有以下功能的联锁装置：

• (1) 全部引风机跳闸时，自动切断全部送风和燃料供应；

• (2) 全部送风机跳闸时，自动切断全部燃料供应；

• (3) 直吹式制粉系统一次风机全部跳闸时，自动切断全部燃料供应；

• (4) 燃油及其雾化工质的压力、燃气压力低于规定值时，自动切断燃油或者燃 气供应；

• (5) 热水锅炉压力降低到会发生气化或者水温升高超过了规定值时，自动切断 燃料供应；

• (6) 热水锅炉循环水泵突然停止运转，备用泵无法正常启动时，自动切断燃料 供应。

A级高压及以上锅炉，除符合前款(1)~(4)要求外，还应当有炉膛高低压力联 锁保护装置。

6. 6. 6点火程序控制与熄火保护

室燃锅炉应当装设点大程序控制装置和熄火保护装置，并且满足以下要求：

• (1) 在点火程序控制中，点火前的总通风量应当不小于3倍的从炉膛到烟囱进 口畑道总容积，锅壳锅炉、贯流锅炉和非发电用直流锅炉的通风时间至少持续20s， 水管锅炉的通风时间至少持续60s，电站锅炉的通风时间一般应当持续3min以上；

• (2) 单位时间通风量一般保持额定负荷下的总燃烧空气量，电站锅炉一般保持 额定负荷下的25%~40%的总燃烧空气量；

• (3) 熄火保护装置动作时，应当保证自动切断燃料供给，对A级锅炉还应当对 炉膛和烟道进行充分吹扫。

6.6.7油、气体和煤粉锅炉燃烧器安全时间与启动热功率

6.6. 7.1燃烧器点火、熄火安全时间(注6-3)

用油、气体和煤粉作燃料的锅炉，其燃烧器必须保证点火、熄火安全时间符合 表6-5、表6-6和表6-7要求。

注6-3：燃烧器启动时，从燃料进入炉膛点火失败到燃料快速切断装置开始动作的时间称 为点火安全时间；燃烧器运行时，从火焰熄灭到快速切断装置开始动作的时间称为熄火安全时 间。

表6-5燃油燃烧器安全时间要求

注6-4：如果燃油在50^时的运动黏度大于20mm²∕s,此值可以增至3s。

表6-6燃气燃烧器安全时间要求

表6-7燃煤粉燃烧器安全时间要求

6. 6. 7. 2燃烧器启动热功率

用油或者气体作燃料的锅炉，应当严格限制燃烧器点火时的启动热功率。

6. 6. 7. 2. 1燃油锅炉燃烧器的启动热功率

• (1) 单台额定燃油量B_e小于或者等于100kg∕h的燃油燃烧器可以在额定输出热 功率下直接点火；

• (2) 单台额定燃油量B＜大于100kg∕h的燃油燃烧器，不可以在额定输出热功率 下直接点火，其最大允许启动流量B_SmaX见表6-8。

表6-8燃油燃烧器最大允许启动流量要求

6. 6. 7. 2. 2燃气锅炉燃烧器的启动热功率

• (1)单台额定输出热功率小于或者等于120kW的燃气燃烧器，可以在额定输出 热功率下直接点火；

• (2)单台额定输出热功率大于120kW的燃气燃烧器，启动热功率应当不大于 120kW或者不大于额定输出热功率的20%。

• 6. 6. 8其他安全要求

• (1) 由于事故引起主燃料系统跳闸，灭火后未能及时进行炉膛吹扫的应当尽快 实施补充吹扫，不应当向已经熄火停炉的锅炉炉膛内供应燃料；

• (2) 锅炉运行中联锁保护装置不应当随意退出运行，联锁保护装置的备用电源 或者气源应当可靠，不应当随意退出备用，并且定期进行备用电源或者气源自投试 验；

• (3) 电加热锅炉的电器元件应当有可靠的电气绝缘性能和足够的电气耐压强 度。

6.7电加热锅炉的其他要求

按照压力容器相应标准设计制造的电加热锅炉的安全附件应当符合本规程的 设置规定及其要求。

7燃烧设备、辅助设备及系统

• 7. 1 基本要求

锅炉的燃烧设备、辅助设备及系统的配置应当和锅炉的型号规格相匹配，满足 锅炉安全、经济运行的要求，并且具有良好的环保特性。

7.2燃烧设备及系统

C )锅炉的燃烧系统应当根据锅炉设计燃料选择适当的锅炉燃烧方式、炉膛型 式、燃烧设备和燃料制备系统；

• (2) 燃油(气)锅炉燃烧器应当符合《燃油(气)燃烧器安全技术规则》(TSG ZB001)的要求，按照《燃油(气)燃烧器型式试验规则》(TSG ZB002)的要求进行型 式试验，取得型式试验合格证书，方可投入使用；

• (3) 燃油(气)燃烧器燃料供应母管上主控制阀前，应当在安全并且便于操作的 地方设有手动快速切断阀；

• (4) 具备燃气系统的锅炉，其炉前燃气系统在燃气供气主管路上，应当设置具 有联锁功能的放散阀组；

• (5) 燃用高炉煤气、焦炉煤气等气体燃料的锅炉，燃气系统要装设一氧化碳等 气体在线监测装置，燃气系统的设计应当符合相应的国家和行业安全的有关规定；

• (6) 煤粉锅炉应当采用性能可靠、节能高效的点火装置，点火装置应当具有与

煤种相适应的点火能量；

• (7)循环流化床锅炉的炉前进料口处应当有严格密封措施，循环流化床锅炉启 动时宜选用适当的床料，防止炉床结焦。

7. 3制粉系统

• (1) 煤粉管道中风粉混合物的实际流速，在锅炉任何负荷下均不低于煤粉在管 道中沉积的最小流速；

• (2) 制粉系统同一台磨煤机出口各煤粉管道间应当具有良好的风粉分配特性， 各燃烧器(或者送粉管)之间的偏差不宜过大；

• (3) 煤粉锅炉制粉系统应当执行DL/T 5203(火力发电厂煤和制粉系统防爆设计 技术规程》等相应规程、标准中防止制粉系统爆炸的有关规定，

7. 4汽水系统

• (1) 锅炉的给水系统应当保证对锅炉可靠供水，给水系统的布置、给水设备的 容量和台数按照设计规范确定；

• (2) 额定蒸发量大于4t/h的蒸汽锅炉应当装设自动给水调节装置，并且在锅炉 操作人员便于操作的地点装设手动控制给水的装置；

• (3) 工作压力不同的锅炉应当分别有独立的蒸汽管道和给水管道；如果采用同 一根蒸汽母管时，较高压力的蒸汽管道上应当有自动减压装置，较低压力的蒸汽管 道应当有防止超压的止回阀，给水压力差不超过其中最高工作压力的20%时，可 以由总给水系统向锅炉给水；

• (4) 设置外置换热器的循环流化床锅炉应当配置紧急补给水系统；

'5)给水泵出口应当设置止回阀和切断阀，给水止回阀应当装设在给水泵和给 水切断阀之间，并与给水切断阀紧接相连；单元机组省煤器进口可不装切断阀和止 回阀，母管制给水系统，每台锅炉省煤器进口都应装设切断阀和止回阀；铸铁省煤 器的出口也应当装设切断阀和止回阀；

(6主汽阀应装在靠近锅筒(锅壳)或者过热器集箱的出口处；单元机组锅炉的 主汽阀可以装设在汽机进口处；立式锅壳锅炉的主汽阀可以装在锅炉房内便于操作 的地方；多台锅炉并联运行时，锅炉与蒸汽母管连接的每根蒸汽管道上，应当装设 两个切断阀，切断阀门之间应当装有通向大气的疏水管和阀门，其内径不得小于 18mm，锅炉出口与第一个切断阀(主汽阀)间应当装设放汽管及相应的阀门；

• (7) A级高压及以上电站锅炉，未设置有可回收蒸汽的旁路系统时，应当装设远 程控制向空排汽阀(或者动力驱动泄放阀)；

• (8) 在锅筒(锅壳)、过热器、再热器和省煤器等可能聚集空气的地方都应当装 设排气阀。

7.5锅炉水处理系统

• (1) 锅炉水处理系统应当根据锅炉类型、参数、水汽质量要求进行设计，满足 锅炉供水和水质调节的需要，工业锅炉水处理设计应当符合GB/T 50109《工业用 水软化除盐设计规范》，电站锅炉水处理设计应当符合DL/T 5068(火力发电厂化学 设计技术规程》相关规定；

• (2) A级高压及以上锅炉应当根据锅炉类型、参数和化学监督的要求配备在线化 学仪表，连续监控水汽质量；

• (3) 水处理设备制造质量应当符合国家和行业标准中的相关规定，水处理设备 应当按照有关技术要求进行调试，出水质量及设备出力应当符合设计要求。

7.6管道阀门和烟风挡板

• (1) 几台锅炉共用一个总烟道时，在每台锅炉的支烟道内应当装设有可靠限位 装置的烟道挡板；

• (2) 锅炉管道上的阀门和烟风系统挡板均应当有明显标志，标明阀门和挡板的 名称、编号、开关方向和介质流动方向，主要调节阀门还应当有开度指示；

• (3) 阀门、挡板的操作机构均应当装设在便于操作的地点。

8使用管理

8. 1 基本要求

8.1.1使用登记

锅炉的使用单位，在锅炉投入使用前或者投入使用后30日内，应当按照规定 到质监部门逐台办理登记手续。

8.1.2锅炉安全技术档案

锅炉使用单位应当逐台建立安全技术档案，安全技术档案至少包括以下内容：

• (1) 锅炉的出厂技术文件及监检证明；

• (2) 锅炉安装、改造、修理技术资料及监检证明；

• (3) 水处理设备的安装调试技术资料；

• (4) 锅炉定期检验报告；

• (5) 锅炉日常使用状况记录；

• (6) 锅炉及其安全附件、安全保护装置及测量调控装置日常维护保养记录；

• (7) 锅炉运行故障和事故记录。

8.1.3安全管理人员和操作人员

锅炉安全管理人员、锅炉运行操作人员和锅炉水处理作业人员应当按照国家质 检总局颁发的《特种设备作业人员监督管理办法》的规定持证上岗，按章作业。

B级及以下全自动锅炉可以不设跟班锅炉运行操作人员，但是应当建立定期巡 回检查制度。

8.1.4锅炉使用管理制度

锅炉使用管理应当有以下制度、规程：

• (1) 岗位责任制，包括锅炉安全管理人员、班组长、运行操作人员、维修人员、 水处理作业人员等职责范围内的任务和要求；

• (2) 巡回检查制度，明确定时检查的内容、路线和记录的项目；

• (3) 交接班制度，明确交接班要求、检查内容和交接班手续；

• (4) 锅炉及辅助设备的操作规程，包括设备投运前的检查及准备丄作、启动和 正常运行的操作方法、正常停运和紧急停运的操作方法；

• (5) 设备维修保养制度，规定锅炉停(备)用防锈蚀内容和要求以及锅炉本体、 安全附件、安全保护装置、自动仪表及燃烧和辅助设备的维护保养周期、内容和要 求；

• (6) 水(介)质管理制度，明确水(介)质定时检测的项目和合格标准；

• (7) 安全管理制度，明确防火、防爆和防止非作业人员随意进入锅炉房的要求， 保证通道畅通的措施以及事故应急预案和事故处理办法等；

• (8) 节能管理制度，符合锅炉节能管理有关安全技术规范的规定。

8.1.5锅炉使用管理记录

( 1)锅炉及燃烧和辅助设备运行记录；

• (2) 水处理设备运行及汽水品质化验记录；

• (3) 交接班记录；

• (4) 锅炉及燃烧和辅助设备维修保养记录；

( 5)锅炉及燃烧和辅助设备检查记录；

• (6)锅炉运行故障及事故记录；

(7锅炉停炉保养记录。

8.1.6安全运行要求

• (1) 锅炉运行操作人员在锅炉运行前应当做好各种检查，应当按照规定的程序 启动和运行，不应当任意提高运行参数，压火后应当保证锅水温度、压力不回升和 锅炉不缺水；

• (2) 当锅炉运行中发生受压元件泄漏、炉膛严重结焦、液态排渣锅炉无法排渣、 锅炉尾部烟道严重堵灰、炉墙烧红、受热面金属严重超温、汽水质量严重恶化等情 况时，应当停止运行。

8.1.7蒸汽锅炉(电站锅炉除外)需要立即停炉的情况

蒸汽锅炉(电站锅炉除外)运行中遇有下列情况之一时，应当立即停炉：

• (1) 锅炉水位低于水位表最低可见边缘时；

• (2) 不断加大给水及采取其他措施但是水位仍然继续下降时；

• (3) 锅炉满水，水位超过最高可见水位，经过放水仍然不能见到水位时；

• (4) 给水泵失效或者给水系统故障，不能向锅炉给水时；

• (5) 水位表、安全阀或者装设在汽空间的压力表全部失效时；

• (6) 锅炉元(部)件受损坏，危及锅炉运行操作人员安全时；

• (7) 燃烧设备损坏、炉墙倒塌或者锅炉构架被烧红等，严重威胁锅炉安全运行 时；

• (8) 其他危及锅炉安全运行的异常情况时。

8.1.8锅炉检修的安全要求

需要进入锅炉内进行检修作业时，应当符合以下要求：

• (1) 进入锅筒(锅壳)内部工作之前，必须用能指示出隔断位置的强度足够的金 属堵板(电站锅炉可用阀门)将连接其他运行锅炉的蒸汽、热水、给水、排污等管道 可靠地隔开；用油或者气体作燃料的锅炉，必须可靠地隔断油、气的来源；

• (2) 进入锅筒(锅壳)内部工作之前，必须将锅筒(锅壳/上的人孔和集箱上的手 孔打开，使空气对流一段时间，工作时锅炉外面有人监护；

• (3) 进入烟道及燃烧室工作前，必须进行通风，并且与总烟道或者其他运行锅 炉的烟道可靠隔断；

• (4) 在锅筒(锅壳) 和潮湿的炉膛、烟道内工作而使用电灯照明时，照明电压不 超过24V；在比较干燥的烟道内，有妥善的安全措施，可以采用不高于36V的照明 电压,禁止使用明火照明,

8.1 9锅炉水(介)质处理

8. 1.9.1 基本要求

使用单位应当按照《锅炉水(介)质处理监督管理规则》(TSG G5001)的规定， 做好水处理工作，保证水汽质量。无可靠的水处理措施，锅炉不应当投入运行。

水处理系统运行应当符合以下要求：

• (1) 保证水处理设备及加药装置正常运行，能够连续向锅炉提供合格的补给水；

• (2) 采用必要的检测手段监测水汽质量，能够及时发现和消除安全隐患；

• (3) 严格控制疏水、生产返回水的水质，不合格时不能够回收进入锅炉。

8.1.9.2锅炉的水汽质量标准

工业锅炉的水质应当符合GB/T 1576《工业锅炉水质》的规定。电站锅炉的水 汽质量应当符合GB/T 12145《火力发电机组及蒸汽动力设备水汽质量》或者DL/T 912《超临界火力发电机组水汽质量标准》的规定。

8.1.10锅炉排污

锅炉使用单位应当根据锅水水质确定排污方式及排污量，并且按照水质变化进 行调整。蒸汽锅炉定期排污时宜在低负荷时进行，同时严格监视水位。

8.1.11锅炉化学清洗

锅炉使用单位应当按照有关规定，及时安排化学清洗。从事锅炉清洗的单位， 应当按照安全技术规范的要求进行锅炉清洗，并且接受特种设备检验检测机构实施 的锅炉清洗过程监督检验。

8.1.12停（备）用锅炉及水处理设备停炉保养

锅炉使用单位应当做好停（备）用锅炉及水处理设备的防腐蚀等停炉保养工作。

8.1.13锅炉事故预防与应急救援

锅炉使用单位应当制定事故应急措施和救援预案，包括组织方案、责任制度、 报警系统及紧急状态下抢险救援的实施方案。

8.1.14锅炉事故报告和处理

锅炉使用单位发生锅炉事故，应当按照《特种设备事故报告和调査处理规定》 及时报告和处理。

8. 2电站锅炉特别规定

8. 2.1电站锅炉安全技术档案

锅炉安装单位在总体验收合格后应当及时将主蒸汽管道、主给水管道、再热蒸 汽管道及其支吊架和焊缝位置等技术资料移交给使用单位存入锅炉安全技术档案。 使用单位应当做好管道和阀门的有关运行、检验、改造、修理以及事故等记录。

8. 2 2电站锅炉燃料管理

电站锅炉使用单位应当加强燃料管理。锅炉燃用的煤质应当基本符合设计要 求，燃料A炉前应当进行燃料分析，根据分析结果进行燃烧控制与调整。燃用与设 计偏差较大煤质时，应当进行燃烧调整试验。

8.2.3电站锅炉启动、停炉

（1） 电站锅炉使用单位应当根据制造单位提供的有关资料和设备结构特点或者 通过试验确定锅炉启动、停炉方式，并且绘制锅炉控制（启、停）曲线；

（2） 电站锅炉启动初期应当控制锅炉燃料量、炉膛出口烟温，使升温、升压过 程符合启动曲线，锅炉启停过程中应当特别注意锅炉各部位的膨胀情况，做好膨胀 指示记录，各部位应当均匀膨胀，并且应当注意监控锅筒壁温差；

（3） 电站锅炉停炉的降温降压过程应当符合停炉曲线要求，熄火后的通风和放 水，应当避免使受压部件快速冷却；锅炉停炉后压力未降低至大气压力以及排烟温 度未降至60°C以下时，应当对锅炉进行严密监控。

8.2.4电站锅炉需要立即停炉的情况

电站锅炉运行中遇到下列情况时，应当停止向炉膛送入燃料，立即停炉：

• (1) 锅炉严重缺水时；

• (2) 锅炉严重满水时；

• (3) 直流锅炉断水时；

• (4) 锅水循环泵发生故障，不能保证锅炉安全运行时；

• (5) 水位装置失效无法监视水位时；

• (6) 主蒸汽管、再热蒸汽管、主给水管和锅炉范围内连接管道爆破时；

• (7) 再热器蒸汽中断(制造单位有规定者除外)时；

• (8) 炉膛熄火时；

• (9) 燃油(气)锅炉油(气)压力严重下降时；

• (10) 安全阀全部失效或者锅炉超压时；

• (11) 热工仪表失效、控制电(气)源中断，无法监视、调'整主要运行参数时；

• (12) 严重危及人身和设备安全以及制造单位有特殊规定的其他情况时。

8.2.5锅炉水汽质量异常处理

锅炉水汽质量异常时，应当按照GB，T 12145《火力发电机组及蒸汽动力设备 水汽质量》或者DL/T 912《超临界火力发电机组水汽质量标准》中规定的水汽异常 三级处理原则处理，做好异常情况记录，并且尽快查明原因，消除缺陷，恢复正常。 如果不能恢复并且威胁设备安全时，应当立即采取措施，直至停止运行。

8.2.6锅炉检修的化学检查

锅炉使用单位在锅炉检修时的化学检查，应当按照DL/T 1115《火力发电厂机 组大修化学检查导则》，对省煤器、锅筒、启动(汽水)分离器、水冷壁、过热器、 再热器等部件的腐蚀、结垢、积盐等情况进行检查和评价。

9检验

9. I检验机构与人员

检验检测机构应当严格按照核准的范围从事锅炉的检验检测工作，检验检测人 员应当取得相应的特种设备检验检测人员证书。

9. 2制造监督检验

9. 2. 1 基本要求

锅炉产品及受压元件的制造过程，应当经过检验检测机构依照相关安全技术规 范进行监督检验，未经监督检验合格的锅炉及受压元件，不应当出厂或者交付使用。

9. 2. 2监督检验内容

制造监督检验内容包括对锅炉制造单位产品制造质量保证体系运转情况的监 督检查和对锅炉制造过程中涉及安全性能的项目进行监督检验。监督检验至少包括 以下项目：

• (1) 制造单位资源条件及质量保证体系运转情况的抽查；

• (2) 锅炉设计文件鉴定资料的核查；

• (3) 锅炉产品制造过程的监督见证及抽查；

• (4) 锅炉产品成型质量的抽查；

• (5) 锅炉出厂技术资料的审查。

9. 2. 3监督检验证书

经过制造监督检验，抽查项目符合相关法规标准要求的，出具监督检验证书。

9.3安装、改造和重大修理监督检验

9. 3. 1 基本要求

锅炉的安装、改造和重大修理过程应当经过检验检测机构依照相关安全技术规 范进行监督检验，未经监督检验合格的锅炉.不应当交付使用C

• 9.3.2 监督检验内容

锅炉安装、改造和重大修理监督检验工作内容，包括对锅炉安装、改造和重大 修理过程中涉及安全性能的项目进行监督检验和对受检单位质量保证体系运转情 况的监督检查。监督检验至少包括以下项目：

• (1) 安装、改造和重大修理单位在施工现场的资源配置的检查；

• (2) 安装 改造和重大修理施工工艺文件的审查；

• (3) 锅炉产品出厂资料与产品实物的抽查；

(')锅炉安装、改造和重大修理过程中的质量保证体系实施情况的抽查；

( 5)锅炉安装、改造和重大修理质量的抽查；

• (6) 安全附件、保护装置及调试情况的核查；

• (7) 锅炉水处理系统及调试情况的核查。

• 9.3.3 监督检验证书

经过监督检验，抽查项目符合相关法规标准要求的，出具监督检验证书。

9. 4定期检验

9. 4. 1 基本要求

• (1) 锅炉的定期检验工作包括锅炉在运行状态下进行的外部检验、锅炉在停炉 状态下进行的内部检验和水(耐)压试验；

• (2) 锅炉的使用单位应当安排锅炉的定期检验工作，并且在锅炉下次检验日期 前1个月向检验检测机构提出定期检验申请，检验检测机构应当制订检验计划。

9.4.2定期检验周期

锅炉的定期检验周期规定如下：

• (1) 外部检验，每年进行一次；

• (2) 内部检验，锅炉一般每2年进行一次，成套装置中的锅炉结合成套装置的 大修周期进行，电站锅炉结合锅炉检修同期进行，一般每3年~6年进行一次；首 次内部检验在锅炉投入运行后一年进行，成套装置中的锅炉和电站锅炉可以结合第 一次检修进行；

• (3) 水(耐)压试验，检验人员或者使用单位对设备安全状况有怀疑时，应当进 行水(耐)压试验；因结构原因无法进行内部检验时，应当每3年进行一次水(耐) 压试验。

成套装置中的锅炉和电站锅炉由于检修周期等原因不能按期进行锅炉定期检 验时，锅炉使用单位在确保锅炉安全运行(或者停用)的前提下，经过使用单位技术 负责人审批后，可以适当延长检验周期，同时向锅炉登记地质监部门备案。

9.4.3定期检验特殊情况

除正常的定期检验以外，锅炉有下列情况之一时，也应当进行内部检验：

• (1) 移装锅炉投运前；

• (2) 锅炉停止运行1年以上需要恢复运行前。

9.4.4定期检验项目的顺序

外部检验、内部检验和水(耐)压试验在同一年进行时，一般首先进行内部检验， 然后再进行水(耐)压试验，外部检验，

9.4.5定期检验前的技术准备

(1)审查锅炉的技术资料和运行记录；

(2,检验机构根据被检锅炉的实际情况编制检验方案；

• (3) 进入锅炉内进行检验工作前，检验人员应当通知锅炉使用单位做好检验前 的准备工作，设备准备工作应当满足本规程8.1.8及其相应规范、标准的要求；

(4锅炉使用单位应当根据检验工作的要求进行相应的配合工作。

9.4.6内部检验内容

• (1) 审查上次检验发现问题的整改情况；

• (2) 抽查受压元件及其内部装置；

• (3) 抽查燃烧室、燃烧设备、吹灰器、烟道等附属设备；

• (4) 抽查主要承载、支吊、固定件；

• (5) 抽查膨胀情况；

• (6) 抽查密封、绝热情况。

9. 4. 7外部检验内容

• (1) 审查上次检验发现问题的整改情况；

• (2) 核查锅炉使用登记及其作业人员资格；

• (3) 抽查锅炉安全管理制度及其执行见证资料；

• (4) 抽查锅炉本体及附属设备运转情况；

• (5) 抽查锅炉安全附件及联锁与保护投运情况；

• (6) 抽查水(介)质处理情况；

• (7) 抽查锅炉操作空间安全状况；

• (8) 审查锅炉事故应急专项预案。

9.4.8锅炉外部检验时机

锅炉外部检验可能影响锅炉正常运行，检验检测机构应当事先同使用单位协商 检验时间，在使用单位的运行操作配合下进行，并且不应当危及锅炉安全运行。

9. 4. 9水(耐)压试验

水(耐)压试验应当符合本规程第4章和第5章有关规定_O

当实际使用的最高工作压力低于锅炉额定工作压力时，可以按.照锅炉使用单位 提供的最高工作压力确定试验压力；但是当锅炉使用单位需要提高锅炉使用压力 (但不应当超过额定工作压力)时，应当按照提高后的工作压力重新确定试验压力进 行水(耐)压试验。

9. 4. 10 缺陷处理

检验过程中发现的缺陷，按照合于使用的原则进行处理：

• (1) 对缺陷进行分析，明确缺陷的性质，存在的位置，以及对锅炉安全经济运 行的危害程度，以确定是否需要对缺陷进行消除处理；

• (2) 对于重大缺陷的处理，使用单位应当组织进行安全评定或者专家论证，以 确定缺陷的处理方式；如果需要进行改造和重大修理，应当按照本规程第5章有关 规定进行。

9.4.11 检验结论

9.4 11.:内部、外部检验结论

• (1) 符合要求，未发现影响锅炉安全运行的问题或者对问题进行整改合格；

• (2) 基本符合要求，发现存在影响锅炉安全运行的问题，需要采取降低参数运 行、缩短检验周期或者对主要问题加强监控等措施；
