ICS 13.220.01
C 80
GB 13495.1—2015
代替 GB 13495—1992
Fire Safety SignS—Part 1 ： Signs
2015-06-02 发布
2015-08-01 实施
GB 13495的本部分第3章为强制性的，其余为推荐性的。
GB 13495«消防安全标志》分为以下部分：
——第1部分:标志；
—第2部分:产品通用要求；
——第3部分:设置要求；
本部分为GB 13495的第1部分。
本部分代替GB 13495—1992«消防安全标志》。与GB 13495—1992相比，本部分变化如下：
——删除了标志的结构、尺寸、制作、设置等内容；这些内容将纳入GB 13495的其他部分（见 1992年版的第4章、第6章、第7章）；
——删除了“禁止带火种”标志（见1992年版的标志编号3.4.8）；
—增加了“消防电话”“推车式灭火器”和“消防炮”标志（见表2、表4）；
—将“紧急出口”“灭火器”“消防水带”“当心火灾一易燃物质”“当心火灾一氧化物”和“当心 爆炸——爆炸性物质”标志的名称修改为“安全出口 ”“手提式灭火器”“消防软管卷盘”“当心易 燃物”“当心氧化物”和“当心爆炸物”（见表3、表4和表5）；
—将“消防梯”修改为“逃生梯”,其安全色由红色改为绿色，由“灭火设备”表中调整到“紧急疏散 逃生”表中（见表3）；
—修订了附录A中的圆形和三角形安全标志尺寸,规定了标志的设计尺寸（见附录A）；
——增加了标志与方向辅助标志组合使用示例（见附录B）；
—增加了标志、方向辅助标志与文字辅助标志组合使用示例（见附录C）。
本部分修订时参考了 ISO 7010：2011《图形符号 安全色和安全标志 注册的安全标志》。
本部分由中华人民共和国公安部提出。
本部分由全国消防标准化技术委员会基础标准分技术委员会（SAC∕TC Π3∕SC 1）归口。
本部分由公安部天津消防研究所负责起草。
本部分主要起草人:姚松经、屈励、沈纹、张银花、冯珂星、李飪、俞颖飞。
本部分所代替标准的历次版本发布情况为：
---GB 13495—1992 o
重要提示：本部分消防安全标志的颜色不作为标准颜色匹配使用，颜色匹配按GB 2893—2008«安 全色》第5章的规定。
1范围
GB 13495的本部分规定了用于消防安全领域的标志。
本部分适用于所有需要设置消防安全标志的场所。
本部分不适用于GB/T 4327规定的消防技术文件和各类地图所用的图形符号。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。
GB 2893—2008 安全色
GB/T 4327消防技术文件用消防设备图形符号
3标志
3.1消防安全标志（以下简称标志）由几何形状、安全色、表示特定消防安全信息的图形符号构成。标 志的几何形状、安全色及对比色、图形符号色的含义见表I0
表1标志的几何形状、安全色及对比色、图形符号色的含义
|
几何形状 |
安全色 |
安全色的对比色 |
图形符号色 |
含义 |
|
正方形 |
红色 |
白色 |
白色 |
标示消防设施（如火灾报警装置和灭火设备） |
|
正方形 |
绿色 |
白色 |
白色 |
提示安全状况（如紧急疏散逃生） |
|
带斜杠的圆形 |
红色 |
白色 |
黑色 |
表示禁止 |
|
等边三角形 |
黄色 |
黑色 |
黑色 |
表示警告 |
3.2标志根据其功能分为以下6类：
a） 火灾报警装置标志（见表2）；
b） 紧急疏散逃生标志（见表3）;
C）灭火设备标志（见表4）；
d） 禁止和警告标志（见表5）;
e） 方向辅助标志（见表6）；
f） 文字辅助标志。
3.3标志的常用型号、尺寸及颜色应符合附录A的规定。
3.4标志及其辅助标志与周围环境之间应形成清晰对比。在实际制作时,应使用衬边，衬边的颜色和
尺寸等应符合附录A中图A.1〜图A.4的要求。
3.5标志的色度和光度属性应符合GB 2893—2008第5章的规定。
3.6标志与方向辅助标志应按附录B的示例组合使用。
3.7标志的名称可作为文字辅助标志。标志、方向辅助标志与文字辅助标志按附录C的示例组合 使用。
表2火灾报警装置标志
|
名称 |
说明 |
|
消防按钮 FlRE CALL PoINT |
标示火灾报警按钮和消防设备启 动按钮的位置。 需指示消防按钮方位时，应与3-30 标志组合使用,示例见附录B |
|
发声警报器 FIRE ALARM |
标示发声警报器的位置 |
|
火警电话 FlRE ALARM TELEPHoNE |
标示火警电话的位置和号码。 需指示火警电话方位时,应与3-30 标志组合使用 |
|
消防电话 FlRE TELEPHONE |
标示火灾报警系统中消防电话及 插孔的位置。 需指示消防电话方位时，应与3-30 标志组合使用,示例见附录B |
编号
标志
3-05
表3紧急疏散逃生标志
名称
说明
安全岀口
EXlT
提示通往安全场所的疏散出口 D
根据到达岀口的方向，可选用向左 或向右的标志。需指示安全出口的 方位时，应与3-29标志组合使用，示 例见附录B
滑动开门
SLlDE
提示滑动门的位置及方向
表3 （续）
|
编号 |
标志 |
名称 |
说明 |
|
3-07 |
0 |
推开 PUSH |
提示门的推开方向 |
|
3-08 |
拉开 PULL |
提示门的拉开方向 | |
|
3-09 |
[⅞1 |
击碎板面 BREAK TO OBTAIN AcCESS |
提示需击碎板面才能取到钥匙、工 具,操作应急设备或开启紧急逃生 出口 |
|
3-10 |
逃生梯 ESCAPE LADDER |
提示固定安装的逃生梯的位置。 需指示逃生梯的方位时，应与3-29 标志组合使用 |
表4灭火设备标志
编号 标志 名称 说明
3-11
灭火设备 FlRE-FlGHTlNG EQUIPMENT
标示灭火设备集中摆放的位置。
需指示灭火设备的方位时，应与
3-30标志组合使用
3-12
手提式灭火器
PORTABLE FIRE
EXTlNGUISHER
标示手提式灭火器的位置。
需指示手提式灭火器的方位时，应 与3-30标志组合使用,示例见附录B
3-13
推车式灭火器
WHEELED FlRE
EXTlNGUISHER
标示推车式灭火器的位置。
需指示推车式灭火器的方位时，应 与3-30标志组合使用
3-14
消防炮
FlRE MONlToR
标示消防炮的位置。
需指示消防炮的方位时，应与3-30 标志组合使用
表4 （续）
编号
标志
3-19
3-20
3-21
3-22
表5禁止和警告标志
名称
禁止吸烟
NO SMoKTNG
禁止烟火
NO BURNING
禁止放易燃物
No FLAMMABLE MATERlALS
禁止燃放鞭炮
NO FIREWORKS
说明
表示禁止吸烟
表示禁止吸烟或各种形式的明火
表示禁止存放易燃物
表示禁止燃放鞭炮或焰火
表5 （续）
编号 标志 名称 说明
禁止用水灭火
DO NOT
EXTlNGUlSH
WITH WATER
禁止阻塞
DO NOT OBSTRUCT
表示禁止用水作灭火剂或用水 灭火
表示禁止阻塞的指定区域（如疏散 通道）
禁止锁闭
DO NOT LOCK
表示禁止锁闭的指定部位（如疏散 通道和安全出口的门）
当心易燃物
WARNING：
FLAMMABLE
MATERIAL
警示来自易燃物质的危险
表5 （续）
|
编号 |
标志 |
名称 |
说明 |
|
3-27 |
当心氧化物 WARNING： OXIDIZING SUBSTANCE |
警示来自氧化物的危险 | |
|
3-28 |
当心爆炸物 WARNING： EXPLOSlVE MATERIAL |
警示来自爆炸物的危险，在爆炸物 附近或处置爆炸物时应当心 |
表6方向辅助标志
|
编号 |
标志 |
含义 |
说明 | ||
|
3-29 |
Q □ |
疏散方向 DlRECTlON OF ESCAPE |
指示安全出口的方向。 箭头的方向还可为上、下、左上、右 上、右、右下等，组合使用示例见附 录B | ||
表6 （续）
|
编号 |
标志 |
含义 |
说明 |
|
3-30 |
□ |
火灾报警装置或 灭火设备的方位 DlRECTION OF FlRE ALARM DEVICE OR FlREFlGHTING EQUIPMENT |
指示火灾报警装置或灭火设备的 方位。 箭头的方向还可为上、下、左上、右 上、右、右下等，组合使用示例见附 录B |
附录A
（规范性附录）
消防安全标志的型号、尺寸和颜色
A.1消防安全标志常用的型号及其公称尺寸应符合表A.1的要求。
表A.1消防安全标志常用的型号和公称尺寸 单位为毫米
|
型号 |
公称尺寸 | ||
|
正方形标志的边长α |
圆形标志的外径d |
三角形标志的内边长。 | |
|
1 |
63 |
70 |
75 |
|
2 |
100 |
110 |
120 |
|
3 |
160 |
175 |
190 |
|
4 |
250 |
280 |
300 |
|
5 |
400 |
440 |
480 |
|
6 |
630 |
700 |
750 |
|
7 |
1 000 |
1 100 |
1 200 |
标志的颜色应为：
背景：红色
图形符号：白色
衬边：白色

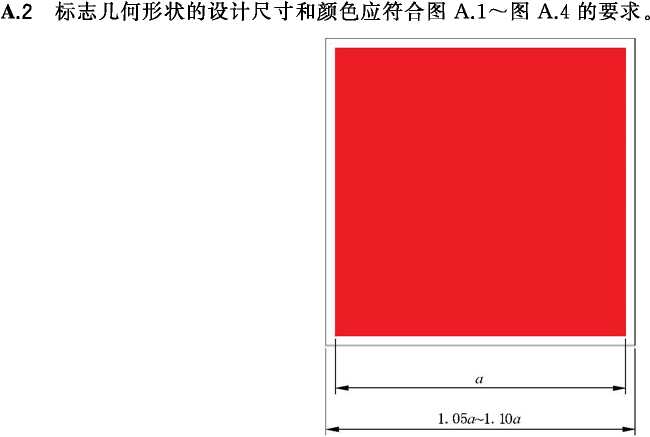

图A.1火灾报警装置、灭火设备标志的设计尺寸
标志的颜色应为：
背景:绿色
图形符号：白色
衬边：白色
1. 05<T. ɪ(k/
图A.2紧急疏散逃生标志的设计尺寸
标志的颜色应为：
背景：白色
环形边框和斜杠:红色
图形符号：黑色
衬边：白色

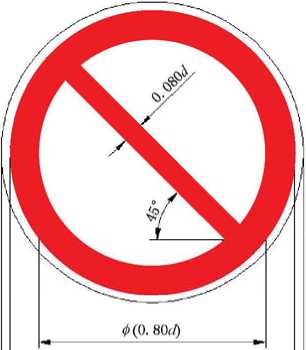

图A.3禁止标志的设计尺寸
标志的颜色应为：
背景:黄色
三角形边框:黑色
图形符号:黑色
衬边:黄色

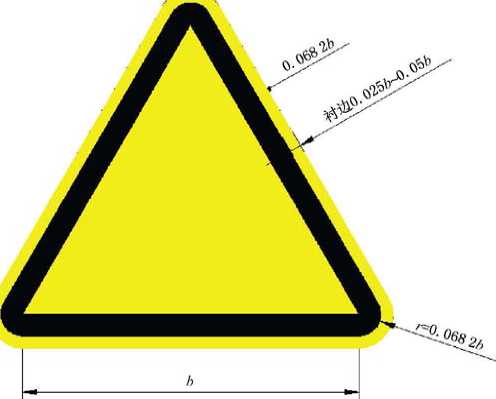

图A.4警告标志的设计尺寸
咐录B
（规范性附录）
标志与方向辅助标志组合使用示例
B.1表B.1给出了标志与方向辅助标志组合制作示例。实际制作时,在同一载体上组合的标志可以省 略内部衬边。
B.2表B.2〜表B.8给出了标志与方向辅助标志组合使用示例。
表B.1标志与方向辅助标志组合制作示例
|
序号 |
组合制作示例 |
制作说明 |
|
1 |
保留内部衬边 | |
|
2 |
保留内部衬边 | |
|
3 |
省略内部衬边 |
表B.2 “安全出口"标志与方向辅助标志组合使用示例
表B.3位于两个安全出口中间的''安全出口”标志与方向辅助标志组合使用示例
|
序号 |
组合使用示例 |
应用说明 |
|
1 |
指示向左或向 右皆可到达安全 出口 | |
|
2 |
Q^Ξ |
指示向左或向 右皆可到达安全 岀口 |
表B.4 “消防按钮”标志与方向辅助标志组合使用示例
表B.5 “消防电话"标志与方向辅助标志组合使用示例
表B.6 “手提式灭火器”标志与方向辅助标志组合使用示例
表B.7 “消防软管卷盘”标志与方向辅助标志组合使用示例
序号
组合使用示例
应用说明
指示“消防软管卷盘”在 左方
指示“消防软管卷盘”在 右下方
表B.8 “地上消火栓”标志与方向辅助标志组合使用示例
|
序号 |
组合使用示例 |
应用说明 |
|
1 |
|
指示“地上消火栓"在左方 |
|
2 |
□□ |
指示“地上消火栓"在右方 |
附录C
（规范性附录）
标志、方向辅助标志与文字辅助标志组合使用示例
C.1表C.1给出了标志、方向辅助标志与文字辅助标志组合制作示例。实际制作时,在同一载体上组 合的标志可以省略内部衬边。
C.2表C.2给出了标志、方向辅助标志与文字辅助标志组合使用示例。
表C.1标志、方向辅助标志与文字辅助标志组合制作示例
表C.2标志、方向辅助标志与文字辅助标志组合使用示例
序号 组合使用示例 应用说明
指示“火灾报警 按钮"在左方
表C.2 （续）
21
