应急预案平时牵引应急准备，战时指导应急救援，是应急管理的核心和基础。近年来, 经过各方的共同努力，安全生产应急预案体系基本建立，对于提升企业应急处置能力，减少 事故损失发挥了重要作用，但仍存在风险评估不落实、功能定位不清晰、不管用不好用等问 题。为进一步提高企业应急预案编制质量，切实增强应急预案实用性，国家安全生产应急救 援指挥中心先后在煤矿、危险化学品、油气管道等重点行业（领域）开展了应急预案优化工作, 取得了积极成效。
为推广应急预案优化成果，我们在煤矿、非煤矿山、危险化学品、金属冶炼、石油开采、 油气管道、烟花爆竹等高危行业（领域）选取部分企业典型应急预案汇编成《企业生产安全 事故应急预案优化范本》。这些应急预案在预案体系构成、应急响应程序及措施、岗位应急 处置卡等方面各有特点，体现了简明、易记、管用、好用的优化原则。希望范本的印发，能 够对企业开展应急预案优化，提高应急预案质量、发挥应急预案作用提供借鉴和启发。
应急预案范本不是模板，不是固定格式，也难免有疏漏之处。请各単位大胆创新，积极 探索，提供经验做法，共同推进企业应急预案优化工作。
编者
2016年6月
密 ⅜.複遂■紡源 ∖× Yingji Yu'an FaIlbell_________________
目录（上）
中国石油管道公司开展“优化、简化、卡片化”，
突出简洁简便、强化实用好用,优化石化企业安全生产应急预案.. . 213 中国石油化工集团公司天津石化公司生产安全事故应急预案.....218 天津石化公司生产安全事故应急处置卡
中国石油化工集团公司天津石化公司
中国石油化工集团公司天津石化公司
中国石油化工集团公司天津石化公司
中国石油化工集团公司天津石化公司
M 第三部分煤矿 料
中国神华能源股份有限公司上湾煤矿生产安全事故应急预案.....391
第一部分
中国石油管道公司预案优化背景
自2003年国家“一案三制”应急管理体系建设工作提出后，管道分公司积极开展生产 安全事故应急预案编制工作，经过先后六次大规模修订完善，已形成“总体预案+专项预 案+现场处置预案”三级应急预案体系。
然而，受制于管道企业“一事一案” “一河一案” “一地一案”的预案编制模式，管道分 公司产生了数量庞大的预案体系，且预案内容与岗位工作职责不匹配，企业不同层级的预案 内容重叠现象严重，导致其“上下一般粗”，操作性和时效性不强。此外，公司对应急预案 重要作用认识仍然不够，未充分发挥其重要作用，普遍存在重事后处置轻事前防范的应急管 理方式，编制预案前缺乏对风险隐患和应急能力的系统评估分析，编制预案后存在培训宣贯 效果不理想、持续改进机制执行不到位等种种问题。
十二五以来，管道分公司进入了老旧管道退出、新管道建设高峰和管道安全隐患治理攻 坚“三期叠加”的艰难时期，经历大型应急抢险97次，此外还检测出近千处腐蚀点接近泄 漏或部分已经渗油，管理难度巨大。
管道突发事件的频繁发生，不断考验着公司的应急指挥能力和现场作战能力，因此，为 建立健全应急体系和机制、转变应急工作思路，2015年，管道分公司在全面贯彻新《安全生 产法》《环境保护法》，落实企业安全环保及应急主体责任的同时，紧紧抓住承担国家油气管 网领域应急预案优化试点工作的有利时机，按照《企业安全生产应急管理九条规定》的有关 要求，认真梳理公司应急预案体系存在的问题，系统总结管道泄漏应急抢险工作经验，全面 开展应急预案体系优化整合、基层预案简化工作，积极推进企业“一案一卡”制修订，以实 现应急管理工作关口前移，应急处置工作重心下移。
中国石油天然气股份有限公司管道分公司（简称“中国石油管道公司”）隶属于中国石 油天然气集团公司，同时工商注册“中国石油管道销售公司”。公司总部机关驻河北省廊坊市, 下属处级企业及油气管道分布在全国14个省（市、自治区）。中国石油管道公司是我国境内 成立最早、输送介质最全、集销售和建设管理功能于一体的管道运输企业，资产总值600亿 人民币。目前中国石油管道公司直接运营的长距离、高压力、大口径输油气管道15776公里。 公司下属输油输气、管道建设项目管理、管道科技研究、管道用气驱压缩机组维检修、油气 管道储运技术服务等27个处级生产经营単位。拥有石油生产和商业储备油库多座，储油能 力600多万吨。
作为国内最大的油气管道运营企业，中国石油管道公司始终把安全生产应急管理、提高 应对突发事件的应急指挥能力和现场处置能力作为安全生产工作中的重要任务，不断加强应 急管理体系建设，成立了以总经理为组长的应急领导小组，设立了应急日常管理机构和应急 工作组，完善了应急管理组织机构。并按照国家有关法律法规和中国石油集团公司的相关要 求，结合中国石油管道公司实际制定了《应急管理办法》、《管道抢修管理规定》、《应急预案 管理办法》等一系列体系文件，建立健全了应急管理制度；将应急预案体系建设作为应急管 理工作的主线，通过先后六次大规模修订完善，强化了应急预案的完整性和预见性；由事后 被动应对向事前预防转变，由粗放型管理向精细化管理转变，不断规范应急处置工作，应急 救援能力明显增强。“十二五”以来，中国石油管道公司成功应对各类突发事件97次，为油 气管道安全运营筑牢了最后一道防线。
2015年以来，中国石油管道公司按照国家应急救援指挥中心的安排部署，紧紧抓住承 担油气管网领域应急预案优化工作的有利时机，针对原有的公司级、分公司级、基层站队级 三级应急预案体系存在的预案数量和种类多、预案内容与岗位工作职责不匹配、企业不同层 级的预案内容重叠现象严重、“上下一般粗”、操作性和时效性不强等突出问题，认真总结管 道泄漏应急抢险工作经验，全面开展应急预案体系优化整合、基层预案简化工作。
（一） 精心准备，周密部署。为全力做好应急预案优化工作，公司成立以总经理丁建林 为组长的预案优化领导小组和以副总经理王惠智为组长的预案优化工作小组，在对中石化天 津石化公司，以及油气管网领域多个企业应急预案工作情况调研的基础上，明确预案优化工 作总体思路，并选择沈阳分公司及其所辖铁岭输油站、沈阳输气站、沈阳维抢修中心等単位, 开展管道公司级、分公司级、基层站队级三级预案的优化工作，形成了包括工作内容、完成 时间、参与人员、责任人等在内的一套完善的应急预案优化工作方案。
（二） 剖析问题，确定框架。经过认真剖析，我们发现公司级综合预案与专项预案以及 分公司级综合预案与专项预案在组织机构及职责、处置程序、处置措施等方面内容存在重叠 现象，既不便于日常培训学习，又不便于现场实际操作。因此，按照“简明、易记、科学、 好用”的原则，首先梳理并优化了中国石油管道公司应急预案结构框架，并多次组织各部门 召开应急预案框架优化方案审查会，结合公司实际情况确定应急预案架构优化方案，即将综 合预案与专项预案进行有机整合。
（三） 指定专人，集中编制。公司组织召开应急预案优化工作推进会，抽调公司机关相 关部门沈阳分公司相关科室、铁岭输油站、沈阳输气站、沈阳维抢修中心三级単位负责预案 日常管理的13个专业人员组成预案优化工作组,并采取“封闭”的形式,按照专业方向分为“管 道与维抢修组” “生产运行组” “安全环保组” “技术支持组”四个小组，利用10天时间，集 中开展预案优化工作，并通过每天内部互审讨论，确保了遇到的问题得到及时有效解决。
（四） 反复论证，确保质量。为进一步对优化后的应急预案和应急处置卡进行可操作性 检验，公司组织相关人员分别在铁岭输油站、沈阳输气站、沈阳维抢修中心开展了预案符合 性测试。同时，先后四次组织召开预案优化审查会议，邀请中石化、中海油、中石油集团公 司以及西气东输、西南管道、北京天然气、西部管道等相关地区企业的领导和专家参与审查 和修改完善，进一步提高了预案优化工作成效。
此次优化后的应急预案，效果主要体现在以下四个方面：
（-）应急预案体系结构更加科学。此次修订，将专项预案中的应急救援程序和具体处 置措施有机地融入到综合预案中，不再另行编写专项预案，合并的应急预案既包括了综合应 急预案的应急组织机构及职责、预警、信息报告、应急响应流程等内容，也涵盖了专项应急 预案中的处置程序和措施等内容，形成了综合与专项一体化的应急预案。
（二） 应急预案文本内容更加简明。应急预案优化整合后，中国石油管道公司级预案由 原来的6个（1个总体+5个专项）合并为1个综合应急预案，文字由原来的14万字精简为 3万字；分公司级预案也由原来的6个（1个总体+5个专项）合并为1个综合应急预案，文 字由原来的14万字精简为6万字；输油（气）站、维抢中心等基层站队级预案进行整合， 取消综合应急预案，充实现场处置方案。同时，最大限度地以图表的形式明晰工作流程、精 简文字描述；对于原有“多而全”的预案附件，经分析与筛选，只保留了特别重要和实用的 部分。因此，优化后的预案，大幅缩减了预案文本内容，更加简明、实用、易行，使得应急 时该做什么、怎么做、谁负责、谁去做，一目了然。
（三） 应急预案编制执行更加合理。此次修订，对公司不同管理层级的应急预案进行了 分级描述：分公司预案侧重处置技术、应急准备等共性内容；输油（气）站预案侧重描述现 场初期处置程序及主要步骤等共性内容，对于处置地点、环境因素等存在差异的个性部分, 从现场处置方案主体内容中剥离出来，按照管道桩号、河流名称等分别编制成附件；整合后, 维抢修中心不再单独编制“一河一案” “一地一案”，相应处置技术部分统一执行分公司预案。 这样，在中国石油管道公司总的应急预案框架下，公司级、分公司级和输油（气）站、维抢 修队级三级预案上下有机衔接，形成一套整体预案体系，既有利于应急预案的编制和动态化 管理，又有利于应急预案的学习和应用执行。
（四） 重点岗位应急处置卡更加实化。针对应急预案篇幅较长，不便记忆和阅读的问题, 通过再次认真梳理各分公司应急管理及基层操作岗位职责，重点围绕突发事件发生时“先做 什么后做什么、怎么做、谁负责、谁去做”，总结提炼预案的核心内容制作成系列化的卡片， 以简洁明了的语言描述具体的应急处置措施和步骤，做到现场员工一看就懂，易于掌握，便 于携带，有效促进了预案各个环节内容能够得以快速、准确执行，进一步提高了预案的可操 作性。
（-）应急预案应引入风险管理理念。目前我国油气管道线路长，途径河流、人口稠密 区等环境敏感区域多，油气管道本身又具有高压，输送介质易燃、易爆，输送工艺复杂等特性, 发生异常情况和事故的潜在风险较大，且一旦发生事故，其现场状况也是瞬息万变，如不及 时有效处置，势必会造成较大损失和影响。因此，基于风险编制应急预案，提高对潜在隐患 和突发事件衍生、次生灾害的认识，增强预案的科学性和针对性，才能在事故救援过程中避 免突发事件扩大或升级，化危机为转机，最大限度地减少突发事件给企业和社会造成的影响 和损失。
中国石油管道公司在预案编制过程中，通过全面分析自身可能存在的重大危害及其后果， 并结合自身应急能力实际，对应急资源的准备、应急能力的保障及应急响应措施等方面进行 详细而系统的描述，确保在应对突发事件时选择最实用、最有效的应急策略。
（二） 应急预案应强化宣贯培训和实战演练。应急预案是应急响应的指导方针，要想起 到它应有的作用，首先要让大家知道预案的内容，更主要的是要知道自己的角色、自己的职 责，这就需要进行必要的宣贯培训。然后再通过演练强化记忆熟练掌握，在发生事故时才不 会慌乱,按照预案来行动。预案的演练过程也是对预案的检验过程，哪些不合理、哪些不科学, 还缺少什么环节，以便对预案进行修订，使其更科学、更具有针对性和可操作性。
多年来，中国石油管道公司通过实施各类宣贯与培训、制作视频教学片，以及深入开展 水上油品回收、沼泽地进场路面铺设和作业坑成型、人口稠密区油品泄漏、阀室爆炸恢复重 建等一系列实战演练，使得基层站队员工对应急预案的意义和作用有了较好的认识和理解, 应急意识和应急处置技能得到了强化和提高。
（三） 应急预案需实现动态管理和持续优化。应急预案优化工作的主要目的，不仅仅在 于发生突发事件时启动预案予以处置，更重要的是未雨绸缪、防患于未然，促进企业应急管 理更为程序化、制度化，以确定性应对不确定性，化应急管理为常规管理。因此，在动态中 不断优化和完善应急预案，做好应对可能发生的突发事件的各种准备工作至关重要。
中国石油管道公司在预案管理过程中，通过持续开展应急预案的理论研究和实践探索工 作，根据公司内外部环境及风险变化、组织机构变更、技术系统变动、应急演练和应急救援 过程暴露出的预案缺陷以及应急指挥的变化情况对预案进行不定期修订，不断完善公司应急 预案体系，确保应急预案在日常应急管理和应急救援过程中更好地发挥作用。
今年，我们还将进一步总结应急预案优化工作经验，在公司范围内全面推广应急预案优 化成果，并全力做好新版应急预案以及应急处置卡的演练、宣贯与培训等各项工作，不断提 高安全生产事故防范及应急处置能力。
中国石油管道（销售）公司
中国石油天然气股份有限公司管道分公司
《中国石油管道（销售）公司生产安全事故应急预案》是管道公司为保护员工、相关方、 群众的生命安全和环境安全，减少财产损失，维护公司的声誉和社会形象而制定的企业内部 规范性文件，是《中国石油管道（销售）公司突发事件总体应急预案》的支持性文件，预案 阐述了其适用范围与事故分级，明确了应急组织机构与职责、应急响应、应急处置原则、应 急保障等相关要求，应用于管道公司生产安全事故的应急救援与处置。
《中国石油管道（销售）公司生产安全事故应急预案》经公司HSE委员会（安全生产委 员会）审议通过，现正式发布。
管道公司总经理：
年 月 日
1总则
1.1编制目的
1.2编制依据
1.3适用范围
1∙4衔接预案
1 • 5应急预案体系
1.6应急预案启动条件
2事故风险描述
3应急组织机构及职责
3.1应急组织体系
3.2组织机构与职责
4应急响应
4.1信息报告
4.2预警
4.3应急启动
4.4应急处置
4.5应急终止
5后期处置
6保障措施
6.1通信与信息保障
6.2应急队伍保障
6.3物资装备保障
6.4资金保障
6.5技术保障
6.6外部依托资源保障
7.1应急预案培训
7.2应急预案演练
7.3应急预案修订
7.4应急预案备案
8.1制订和解释
8.2预案的实施
9.1企业概况
9.2编制依据
9.3管道公司生产安全事故分级规划
9.4风险分析
9.5组织机构与职责
9.6应急处置指导原则
9.7应急通信录
9.8 一级抢修物资储备标准
9.9二级抢修物资储备标准
9.10管道干线钢管储备标准
为提升中国石油天然气股份有限公司管道分公司［以下简称“中国石油管道（销售）公 司”、“管道公司”，简介见附件9.1］处置生产安全事故的综合能力，明确各级人员在事故中 的责任和义务，按照国家和中国石油天然气集团公司的有关要求，结合管道公司实际，制订 本预案。
本预案依据《生产安全事故应急预案管理办法》（安监总局令第17号）、《生产经营单位 安全生产事故应急预案编制导则》（GB/T 29639-2013）、《中国石油天然气集团公司安全生 产应急管理办法》（中油安〔2015〕175号）等国家有关法律、法规和标准，以及中国石油相 关管理规定编制而成，具体编制依据见附件9.2。
本预案适用于管道公司及所属二级单位（包括合资公司）。
《中国石油天然气集团公司突发事件总体应急预案》
《中国石油天然气集团公司天然气与管道业务突发事件专项应急预案》
《中国石油管道（销售）公司突发事件总体应急预案》
《中国石油管道公司各二级单位生产安全事故应急预案》
管道公司生产安全事故应急预案体系由管道公司生产安全事故应急预案、所属二级单位 生产安全事故应急预案和基层站队现场处置方案组成。
参照《集团公司突发事件分类分级目录》的规定，按照事故性质、严重程度、可控性和 社会影响程度，管道公司生产安全事故总体分为四级：I级事故（集团公司级）、II级事故（企 业级）、In级事故（企业下属単位级）、IV级事故（企业基层站队级），具体内容见附件9.3。
符合以下条件之一，经公司应急领导小组决定，启动本预案：
(1) 发生II级及以上生产安全事故时；
(2) 二级单位发生In级事故超出本单位应急处置能力，需要管道公司协调处置时；
(3) 多个二级単位发生In级生产安全事故，或发生的In级事故跨単位，需要管道公司协 调处置时；
(4) 重点区域、敏感时期等发生In级生产安全事故时；
(5) 接到国家或地方政府应急联动要求时；
注：发生事故的等级只是初步判断等级，不等同于事故结果定级。
由于原油、成品油、天然气管道输送压力高，输送介质易燃易爆，管道路由特殊，距离长, 管道沿线地质、地形、气象、水文、社会、人文条件复杂等特点，管道公司在生产经营过程 中，存在因外部环境干扰、第三方损坏、腐蚀、地质灾害、误操作、管道本体制造与施工缺 陷等导致的管道泄漏、火灾爆炸、凝管蜡堵、冰堵、清管器卡堵、生产设备故障、通讯中断、 急性职业中毒(窒息)等重大风险，详见附件9.4。

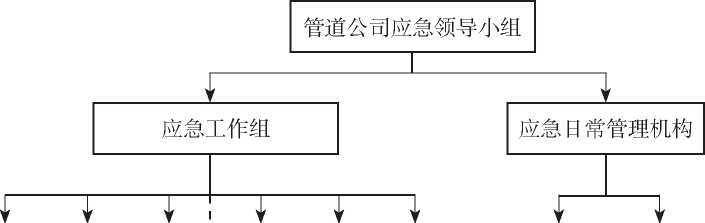

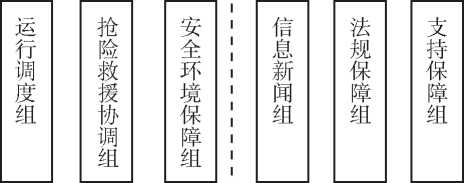

管道公司应急组织机构由应急领导小组、应急工作组、应急日常管理机构组成，其中, 应急工作组分为运行调度组、抢险救援协调组、安全环境保障组、信息新闻组、法规保障组、 技术支持组、现场应急指挥组(按需设置)。
现场应急指挥组(按需设置)
图1管道公司应急组织体系图
-IO-
各应急组织机构中的组长实行替补制，当组长不能履行相应职责时，由组长指派人员或 按行政职务高低排序自动替补相应人员，履行组长职责。
站内、站外、新建管道、天然气销售生产安全事故及突发急性职业中毒（窒息）事故的 应急处置分别由主管相应业务的副总经理主要牵头负责指挥。东北地区各分公司发生H级及 以上事故时，由沈阳调度中心代表管道公司行使相应的职责。具体组织机构及相应职责详见 附件9.5。

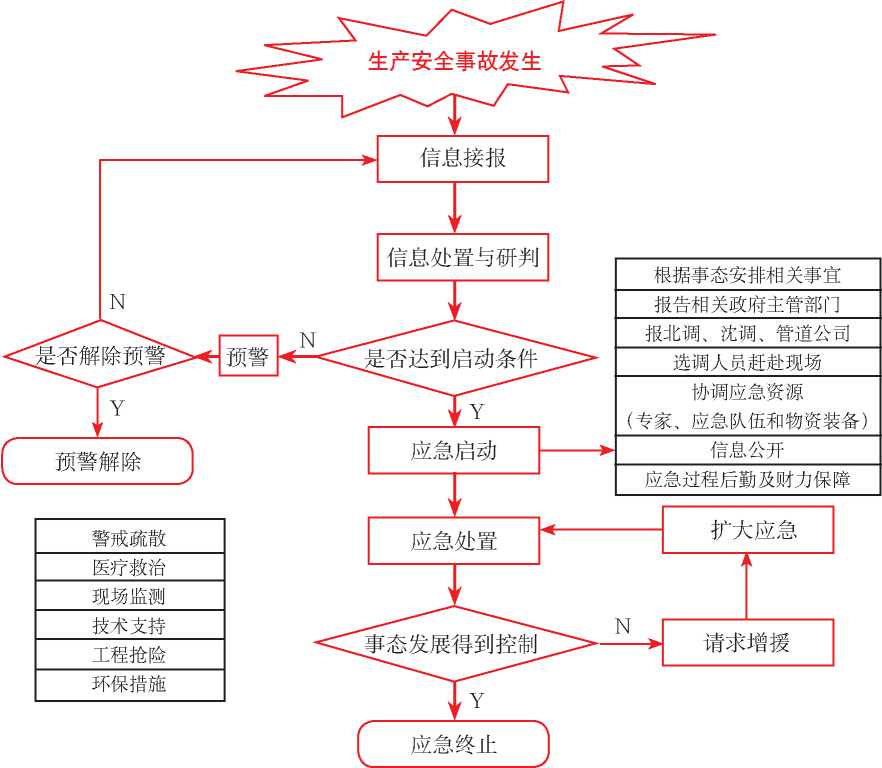

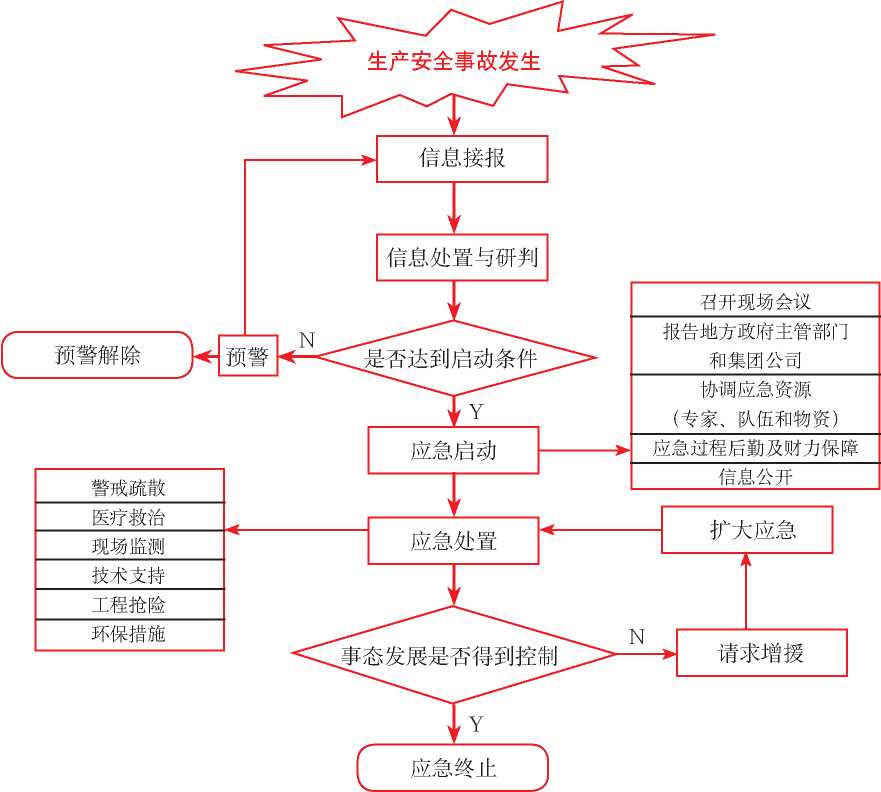

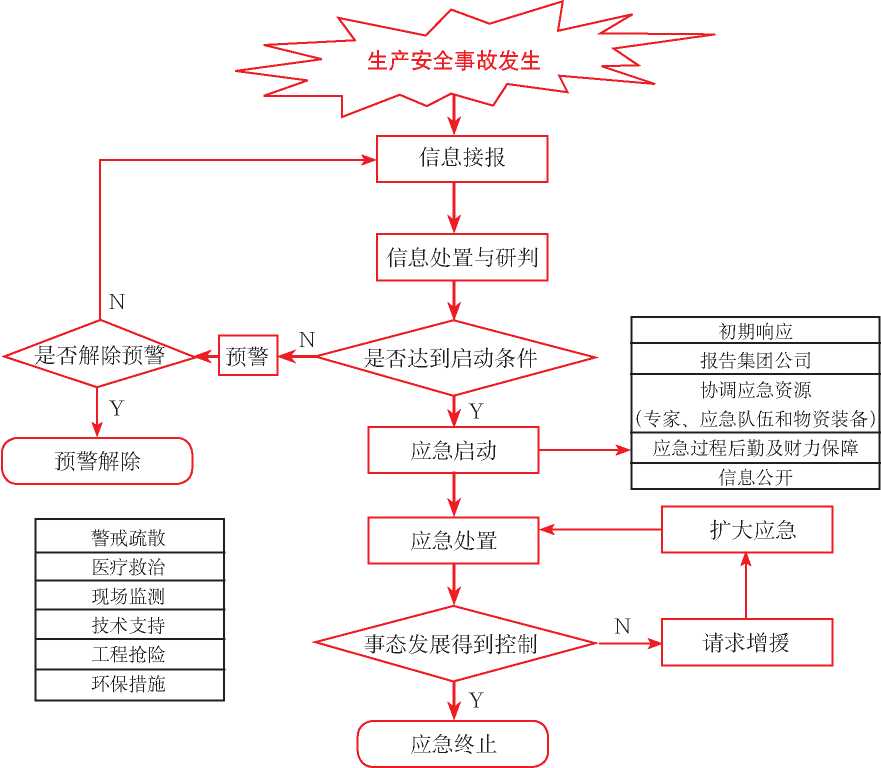

应急响应基本流程和主要步骤见图2o
图2管道公司应急响应基本流程图
-Il-
4.1.1.1管道公司所属二级単位接到事故第一发现人报告，并研判为In级及以上生产安 全事故后，在启动本単位应急预案的同时，按照图3规定的程序向公司生产处综合调度值班 室报告（东北地区各分公司向沈阳调度中心报告），应急报告可用电话口头初报。应急信息 报送以书面报告为主，必要时和有条件的可采用影音、影像等形式。
4.1.1.2生产处综合调度值班室接到事故报告后立即向公司应急领导小组各成员报告。
4.1.1.3在应急处置或预警过程中，现场指定专职信息报送人（若有更替，通知公司应急 领导小组），从事故报告时间算起,每隔1小时向指挥中心联系人短信或电话报送现场情况一次, 主要汇报应急处置进展情况，若无进展，则发送“无进展”字样，直至处置结束。

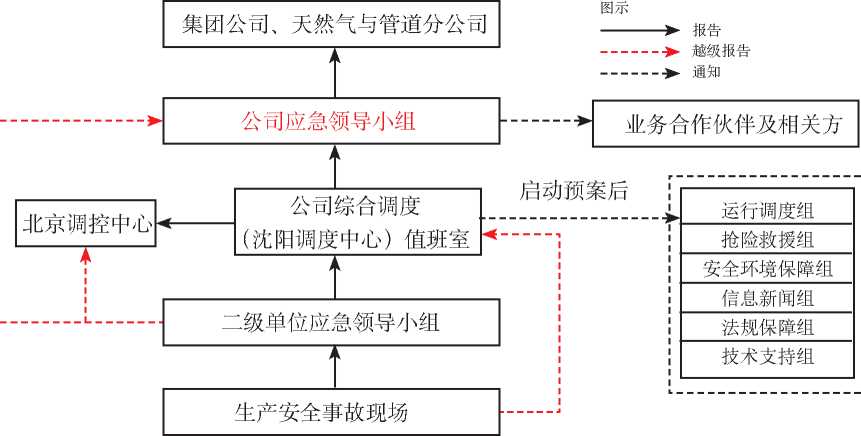

图3管道公司应急报告程序图

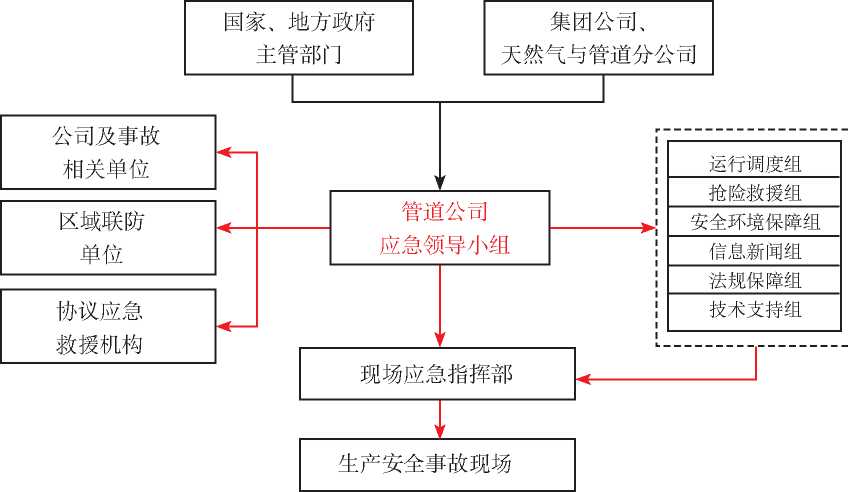

应急领导小组接到报告后根据事故的性质、严重程度、影响范围和可控性，对事故进行 研判，作出预警或应急响应启动的决策：
（1） 当未达到启动条件时，下达预警指令，按照本预案4.2的要求进行相关准备工作；
（2） 当达到启动条件时，应急领导小组组长或委托人以短信或电话方式通知应急领导小 组成员启动公司级应急响应（响应启动短信模版：公司发生XX事故，经公司应急领导小组 研究决定，启动公司级应急响应），下达应急指令（管道公司应急指令下达程序见图4）,迅 速开展应急响应工作。
图4管道公司应急指令下达程序图
4.2.1预警准备
公司应急领导小组宣布进入事故预警状态后，应开展的响应准备工作包括但不限于：
(1) 指令二级単位采取防范控制措施，并通知应急领导小组相关成员及相关应急工作组 进入预警状态，做好应急准备工作；
(2) 持续跟踪并详细了解事态发展及现场应急处置情况；
(3) 协调相关专家做好前往现场的准备；
(4) 协调应急资源，做好调配准备；
(5) 做好对外信息公开和起草上报材料的准备；
(6) 做好与现场相关信息的传递工作。
根据更新信息进行预测、判断是否解除预警，由管道公司应急领导小组宣布预警解除。
4.3.1.1管道公司应急领导小组根据事态情况，明确但不限于以下事宜：
(1) 通报事故情况；
(2) 明确现场应急抢修工作要求；
(3) 明确各应急工作组组成和任务；
(4) 初步判断所需调配的内外部应急资源；
(5) 确定信息上报的地方政府、中国石油有关部门和内容。
4.3.1.2应急领导小组根据事态发展及处置情况，适时安排后续工作。
4.3.1.3建立各应急工作组之间的信息沟通渠道，沟通、传达相关信息。
4.3.1.4各应急工作组落实工作任务，及时将负责的工作情况及决定报告现场指挥部。
公司应急领导小组根据事故发生的类型及级别，在事故发生后2小时之内(特殊时期1 小时之内)向集团公司总值班室、天然气与管道分公司总经理办公室报告，并继续做好后续 续报工作，具体报送要求详见公司体系文件《信息报送工作管理规定》。
事发単位按照属地管理的原则向地方政府进行报告。
4.3.3.1应急领导小组根据现场事态及需求，及时组织调配、协调应急抢险队伍、设备 及物资，并研究确定是否派出现场应急指挥组及相关专家赶赴现场。
4.3.3.2调配应急救援队伍和应急设备物资渠道：
(1) 管道公司所属各单位、协议应急抢险机构；
(2) 中国石油集团公司区域联防单位；
(3) 地方政府。
4.3.4.1在应急处置过程中，应确保公司应急领导小组和现场应急指挥部的通讯通畅, 并确保现场抢险工作实时记录(采用文字、照片等多种方式)并归档。
4.3.4.2做好应急处置过程中的交通、食宿、医疗等后勤保障工作。在地方政府的领导下, 会同有关部门做好受灾员工和公众的基本生活保障工作。
4.3.4.3按照公司应急领导小组指令，落实应急资金等事宜。
4.3.5.1新闻媒体沟通、信息发布
(1) 管道公司的新闻发言人是经授权代表公司向社会发布相关信息的人员。特殊情况下, 由公司应急领导小组指派或授权现场指挥部指定，未经授权任何人不得擅自对外发布信息和 接受媒体采访；
(2) 当发生II级及以上事故时，应在接到事故初报后1小时内完成新闻稿的草拟和送审, 信息新闻组应及时开展工作制定信息发布的具体方案，确定参加发布会的主要媒体名单，公 布信息发布的时间和场所；
(3) 首次新闻发布内容应包括，但不限于：事故的时间、地点、初步情况，以及对人员、 环境、社会的影响，应急处置阶段性进展情况；
(4) 在新闻发布过程中，应实事求是、客观公正、内容详实、及时准确。
4.3.5.2内部员工信息告知的要求
当事故发生后，采用公司和各単位的内部网站、内部宣传材料等渠道或信息沟通会等方 式对内部员工告知事故的情况，及时进行正面引导，齐心协力，共同应对事故。
4.3.5.3业务合作伙伴信息告知要求
当事故发生后，公司及各単位相关部门应向公司有业务关系的単位、投资者提供有关信 息，介绍事故的情况，处理好相关的法律和商务关系。
4.3.5.4受事故影响的相关方的告知要求
当发生事故后,公司及各単位相关部门应尽可能及时地向受到影响的相关方告知有关情况。
4.4.1.1事发站场是应对事故先期处置的责任主体，在应急处置初期，站场值班领导、 班组长和调度人员有直接处置权和指挥权，在遇到险情或事故征兆时可立即下达撤人命令， 组织现场人员及时、有序撤离到安全地点，减少人员伤亡。
4.4.1.2事故发生后，事发単位应立即启动应急响应，由事发现场最高职位者担任现场 指挥员，在确保安全的前提下采取有效措施组织抢救遇险人员及疏散周边人员、进行可燃气 体检测、封锁危险区域、实施交通管制，防止事态扩大。
4.4.1.3当事态超出本级应急能力或无法得到有效控制时，应立即向上级単位请求实施 更高级别的应急救援，听从上级単位公司安排。
4.4.1.4在上级单位领导赶到现场后，事发単位应将指挥权移交现场最高行政职务者；在 政府应急指挥机构领导赶到现场后，现场指挥权应移交政府，服从政府现场应急指挥部的指挥。
4.4.2.1现场应急指挥组到达现场后，接管事发单位现场指挥权，根据现场应急处置工 作需要，开展警戒疏散、医疗救治、现场检测、技术支持、工程抢险和环保措施等方面的工作, 并及时向公司应急领导小组汇报应急处置情况。
4.4.2.2站内、站外、新建管道、天然气销售生产安全事故及突发急性职业中毒(窒息) 事故的现场应急处置指导原则详见附件9.6。
当II级事故应急处置工作结束，现场应急指挥部确认应急响应可以终止时，向公司应急 领导小组报告，由公司应急领导小组组长决定并宣布应急响应终止。终止方式为：应急领导 小组组长或委托人以短信或电话方式通知应急领导小组成员(响应终止短信模版：经公司应 急领导小组研究决定，终止公司级应急响应)。
应急响应结束后，按照地方政府要求，组织进行污染物的处理、环境的恢复、抢险过程 和应急救援能力评估及预案的修订。
公司建立健全卫星应急通信系统，确保应急领导小组与抢险现场的应急通信联络畅通； 各単位应在现场提供电话、传真、网络等可靠的信息报送手段，确保与公司应急领导小组的 信息联络。
公司依据事故应急处置的需求建立维抢修、消防等专业队伍，配备专业应急设备及工具, 储备应急物资。同时，与当地企业建立应急依托关系，签署维抢修依托保驾协议，形成自建 与依托相结合的应急物资和装备保障体系。
公司按照集团公司维抢修体系规划标准，配置相应的维抢修设备，确保职责区域范围内 的管线维抢修力量全覆盖。
计划和财务部门负责落实应急工作年度资金专项预算和不可预见资金安排:年度专项资 金用于日常应急工作,包括应急管理系统和应急专业队伍建设、应急装备配置、应急物资储备、 应急宣传和培训、应急演练以及应急设备日常维护等；不可预见资金用于处置事故及其它不 可预见事宜。
公司应积极开展应急技术研究和开发项目的推广应用工作，研究监测、预警、应急处置 新方法，提高公司应急技术水平，并建立专家保障队伍，具体名单详见附件9.7。
各単位根据事故性质、严重程度、范围等选择应急处置和救援可依托的外部专业队伍、 物资、技术等，确保事故的应急处置、消防、环境监测、医疗救治、治安保卫、交通食宿等 应急救援保障力量到位。
管道公司各职能部门负责本预案相应业务内容的编制、修订和演练工作，并负责指导各 二级単位开展相应工作。
培训部门制订应急预案培训计划，使员工了解并掌握应急预案相关要求；对于涉及到社 区和居民的相关预案，做好宣传教育和告知等工作。
结合集团公司要求，每年至少开展一次公司级应急预案演练，每半年至少开展一次分公 司级应急预案演练，每季度至少开展一次站队级应急预案演练。
一般情况下，每三年对预案(包括公司各级应急预案)至少进行一次修订。如有以下原 因应及时对应急预案进行修订：
(1) 新的相关法律法规颁布实施或相关法律法规修订实施；
(2) 通过应急预案演练或经事故检验，发现应急预案存在缺陷或漏洞；
(3) 应急预案中组织机构发生变化；
(4) 新建工程项目投产前或重大工程发生变化时；
(5) 生产工艺和技术、应急资源发生重大变化的；
(6) 面临的风险或其他重要环境因素发生变化，形成新的重大危险源的。
各单位应急预案应在自发布之日起30个工作日内向管道途经地县(区)级人民政府及 相关部门报备，若预案有较大的修订后及时再次备案，备案后，要取得备案登记或相关证据。 工程项目在建设期间，建设単位采用“一事一案”的方式报地方政府备案。
本预案由管道处负责发布、制定并解释。公司各职能部门和单位按照本应急预案的规定 履行职责，组织制定相应预案并负责解释。
本预案由公司应急领导小组组长签署，预案签署后生效。
本预案自发布之日起实施，《中国石油管道(销售)公司生产安全事故综合应急预案》 (2014)同时废止。
管道公司隶属于中国石油天然气股份有限公司，机关设立在河北省廊坊市，是中国石油 天然气股份有限公司主要负责长输油气管道的运营管理、工程建设、天然气销售、科研的地 区分公司。公司下辖大庆、长春等20个输油（气）単位以及管道工程项目经理部、管道科 技中心等単位，所属単位和人员分布在全国14个省（自治区、直辖市）。
目前，公司运行管理输油气管道14554.70公里。其中，原油管道主要包括漠河-大庆、 大庆-铁岭-大连、铁岭-抚顺、长庆-呼和浩特等；成品油管道主要包括西安-郑州-长沙、大港-济南-枣庄管道等;天然气管道主要包括大连-长春、秦皇岛-沈阳、沧州-淄博、冀宁联络线等。
《中华人民共和国突发事件应对法》（中华人民共和国主席令第69号）
《中华人民共和国安全生产法》（中华人民共和国主席令第70号）
《中华人民共和国职业病防治法》（中华人民共和国主席令第60号）
《危险化学品安全管理条例》（中华人民共和国国务院令第344号）
《中华人民共和国石油天然气管道保护法》（中华人民共和国主席令第30号）
《生产经营単位安全生产事故应急预案编制导则》（GB/T 29639-2013）
《生产安全事故应急预案管理办法》（安监总局令第17号）
《重大危险源辨识》（GB 18218-2009）
《中国石油天然气集团公司突发事件总体应急预案》（中油商业机密编号899）
《中国石油天然气集团公司天然气与管道业务突发事件专项应急预案》（2014年）
《突发事件应急预案编制指南》（Q/SY 1517—2012）
《中国石油天然气集团公司安全生产应急管理办法》（中油安〔2015〕175号）
参照《集团公司突发事件分类分级目录》的规定，按照事故性质、严重程度、可控性和 社会影响程度，事故总体分级一般分为四级：I级事故（集团公司级）、II级事故（企业级）、 In级事故（企业下属単位级）、IV级事故（企业基层站队级）。
I级事故
凡符合下列情形之一的，为I级事故：
（1） 造成或可能造成陆上原油管道初凝；
（2） 发生油气长输管道、站场（包括油库、储气库）、阀室爆炸着火事故；
（3） 造成或可能造成天然气干线管道停输导致下游居民用气停止供应超过24小时；造 成或可能造成原油、成品油干线管道输送中断72小时以上。
（4） 造成或可能造成5人以上死亡（含失踪），或50人以上受伤（含急性职业中毒）；
（5） 造成或可能造成5000万元以上的直接经济损失。
(6) 造成或可能造成大气、土壤、水环境重大及以上污染。
(7) 发生在环境敏感区的油品泄漏量超过10吨，以及在非环境敏感区油品泄漏量超过 IOo吨，造成重大污染的事故。
(8) 对社会安全、环境造成重大影响，影响3000户以上居民用户用气，或需要紧急转 移疏散IOOO人以上。
(9) 区域生态功能部分丧失或濒危物种生存环境受到污染。
(10) 油品管道泄漏污染导致或可能导致县级及以上城区集中式饮用水水源取水中断12 个小时以上，或饮用水水源一级保护区、重要河流、湖泊、水库、沿海水域或自然保护区核 心区大面积污染，単独地区公司启动预案且无法救助的。
(H) 油气长输管道与城镇市政管网交叉点段发生泄漏，可能造成重大安全、环保事故, 或造成重大社会影响引起媒体高度关注，或省级人民政府启动了相关应急预案。
(12) 油品管道泄漏导致或可能导致致使森林或者其他林木死亡150立方米以上，或者 幼树死亡7500株以上。
(13) 引起国家领导人关注，或国务院、相关部委领导做出批示。
(14) 弓I起人民日报、新华社、中央电视台、中央人民广播电台等国内主流媒体,或法新社、 路透社、美联社、合众社等境外重要媒体负面影响报道或评论。
Il级事故
凡符合下列情形之一的，为II级事故：
(I) 油气长输管道泄漏(非环境敏感区油品泄漏量超过10吨)且造成管线停输，未达 到I级事故的。
(2) 造成或可能造成原油、成品油干线管道输送中断8小时以上72小时以下；造成或 可能造成天然气干线管道停输，导致天然气供应中断8小时以上24小时以下。
(3) 造成或可能造成IOOO万元以上，5000万元以下的直接经济损失。
(4) 造成或可能造成人员死亡(含失踪)，或10-49人受伤(含急性职业中毒)。
(5) 造成或可能造成大气、土壤、水环境较大污染。
(6) 对社会安全、环境造成重大影响，需要紧急转移安置500人以上，IOOO人以下，或 影响1000户以上3000户以下居民用气。
(7) 因环境污染导致或可能导致跨市界、跨省界污染事故，造成跨地级行政区域纠纷, 使当地经济、社会活动受到影响。
(8) 发生在环境敏感区的油品泄漏量为1-10吨，以及在非环境敏感区油品泄漏量为 10-100吨，造成较大污染的事故。
(9) 油品管道泄漏导致或可能导致乡镇级集中式饮用水水源取水中断12个小时以上, 或饮用水水源二级保护区、自然保护区缓冲区、实验区受到污染的。
(10) 造成或可能造成一般小型河流、沟渠、水塘大面积污染。
(H)油品管道泄漏导致或可能导致森林或者其他林木死亡50立方米以上，或者幼树死 亡2500株以上的。
(12) 弓I起省部级或集团公司领导关注，或省级政府部门领导做出批示。
(13) 引起省级主流媒体负面影响报道或评论。
III级事故
凡符合下列情形之一的，为In级事故：
(1) 造成或可能造成原油、成品油干线管道输送中断4小时以上8小时以下，或造成或 可能造成天然气干线管道停输，导致天然气供应中断4小时以上8小时以下。
(2) 造成或可能造成500万元以上，IOOO万元以下的直接经济损失。
(3) 造成1-9人受伤(含急性职业中毒)。
(4) 对社会安全、环境造成较大影响，影响500户以上IOOO户以下居民用气，或需要 紧急转移安置50人以上，500人以下。
(5) 发生在环境敏感区的油品泄漏量为0.1-1吨，以及在非环境敏感区油品泄漏量为 1-10吨，造成一般污染的事故。
(6) 造成或可能造成大气、土壤、水环境一般污染。
⑺弓I起地(市)级领导关注，或地(市)级政府部门领导做出批示。
(8)引起地(市)级主流媒体负面影响报道或评论。
IV级事故
凡符合下列情形之一的，为IV级事故：
(1) 造成或可能造成500万元以下的直接经济损失。
(2) 对社会安全、环境造成影响，需要紧急转移安置10人以上，50人以下。
(3) 发生在环境敏感区的油品泄漏量为0.1吨以内，以及在非环境敏感区油品泄漏量为 1吨以内，造成轻微污染的事故。
根据《危险化学品名录(2015版)》，管道公司在生产经营过程中，主要涉及危险化学 品包括：石油原油、汽油、柴油、天然气，具体特性见下表：
(1)石油原油特，性
|
名称 |
原油 英文名 CrUde OiI 危险性分类 第三类易燃液体 |
|
理化特性 |
外观与性状：视组分的不同具有不同的颜色，如黑色，褐色等的液体。 凝点(°C)：俄油＜ -25,庆油29。 析蜡点(°C):俄油12,庆油42。 相对密度(水=1):俄油0.75-0.95庆油0.8620o 毒性：有毒。______________________________________ |
|
危险特性 |
易燃烧。本产品遇到高热、火星或火苗极易引起燃烧爆炸。在火场中，受热 的容器易引起爆炸。受热分解成小分子量的督类。____________ |
续表
|
健康危害 |
侵入途径：吸入，食入，经皮吸收。 皮肤危害：对皮肤具有过敏性影响。 眼睛接触：具有不同程度的刺激性。因接触时间的长短和采取的措施的不同 会产生不同程度的伤害。 吸入：会刺激呼吸道和呼吸器官。主要症状：恶心，头晕。_________ |
|
防护措施 |
呼吸系统防护：一般不需要特殊防护，但建议特殊情况下，佩带自吸过滤式 防毒面具(半面罩)。 眼睛防护：一般不需要特别防护，高浓度接触时可戴安全防护眼镜。 身体防护：穿防静电工作服。 手防护：戴一般作业防护手套。______________________ |
|
急救措施 |
皮肤接触：用清水冲洗15分钟；衣服与鞋子在再次穿用之前要彻底清洗干净； 如果仍出现不适请医生处理。就医治疗。 眼睛接触：立即用大量清水冲洗15分钟。立即请医生处理。 吸入：转移到空气清新处，保持呼吸道通畅。如呼吸困难，给输氧。如呼吸 停止，立即进行人工呼吸。就医。______________________ |
|
泄漏应急处理 |
应急处理：迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。 切断火源。建议应急处理人员戴正压自给式呼吸器，穿防静电工作服。尽可 能切断泄漏源。防止流入下水道、排洪沟等限制性空间。 少量泄漏：用砂土或其它不燃材料吸附或吸收。 大量泄漏：构筑围堤或挖坑收容。用泡沫覆盖，抑制蒸发。用防爆泵转移至 槽车或专用收集器内，回收或运至废物处理场所处置。__________ |
|
灭火方法 |
切断油、气源。喷水冷却容器，可能的话将容器从火场移至空旷处。灭火剂： 雾状水、泡沫、二氧化碳、干粉。_______________________ |
(2)汽油特性
|
名称 |
汽油 |
英文名 |
gasoline ； PetrOI |
危险性分类 |
第三类易燃液体 |
|
理化特性 |
外观与性状：无色或淡黄色易挥发液体，具有特殊臭味； 熔点(°C) : <-60o 沸点(°C) : 40-2OOo 闪点(°C) : -50o 相对密度(水=1) ： 0.70-0.79o 爆炸上限%(V∕V) : 6.Oo 爆炸下限%(V∕V) : 1.3o 毒性：属低毒类。_________________________________ | ||||
续表
|
危险特性概述 |
本品极度易燃。其蒸气与空气可形成爆炸性混合物，遇明火、高热极易燃烧 爆炸。与氧化剂能发生强烈反应。其蒸气比空气重，能在较低处扩散到相当 远的地方，遇火源会着火回燃。______________________ |
|
健康危害 |
侵入途径：吸入、食入、经皮吸收。 皮肤接触：立即脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。就医。 眼睛接触:立即提起眼睑，用大量流动清水或生理盐水彻底冲洗至少15分钟。 就医。 吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸困难，给输氧。 如呼吸停止，立即进行人工呼吸。就医。 食入：给饮牛奶或用植物油洗胃和灌肠。就医。______________ |
|
防护措施 |
呼吸系统防护：一般不需要特殊防护，高浓度接触时可佩戴自吸过滤式防毒 面具（半面罩）o 眼睛防护：一般不需要特殊防护，高浓度接触时可戴化学安全防护眼镜。 身体防护：穿防静电工作服。 手防护：戴防苯耐油手套。 其它：工作现场严禁吸烟。避免长期反复接触。______________ |
|
急救措施 |
皮肤接触：立即脱去被污染的衣着，用肥皂水和清水彻底冲洗皮肤。就医。 眼睛接触:立即提起眼睑，用大量流动清水或生理盐水彻底冲洗至少15分钟。 就医。 吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸困难，给输氧。 如呼吸停止，立即进行人工呼吸。就医。 食入：给饮牛奶或用植物油洗胃和灌肠。就医。______________ |
|
泄漏应急处理 |
迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。切断火源。 建议应急处理人员戴自给正压式呼吸器，穿消防防护服。尽可能切断泄漏源。 防止进入下水道、排洪沟等限制性空间。 小量泄漏：用砂土、蛭石或其它惰性材料吸收。或在保证安全的情况下，就 地焚烧。 大量泄漏：构筑围堤或挖坑收容；用泡沫覆盖，降低蒸气灾害。用防爆泵转 移至槽车或专用收集器内，回收或运至废物处理场所处置。________ |
|
灭火方法 |
喷水冷却容器，可能的话将容器从火场移至空旷处。灭火剂：泡沫、干粉、 二氧化碳。用水灭火无效。_________________________ |
(3)柴油特性
|
名称 |
柴油I英文名 |
DieSeI OiI |
危险性分类 |
第三类易燃液体 |
|
理化特性 |
外观与性状：稍有粘性的棕色液体。 熔点(°C) ： -18。 沸点(OC) : 282-338o 闪点(°C) : 38o 相对密度(水=1) ： 0.87-0.9。_________________________________ | |||
|
危险特性概述 |
遇明火、高热或与氧化剂接触，有引起燃烧爆炸的危险。若遇高热，容器内 压增大，有开裂和爆炸的危险。______________________ | |||
|
健康危害 |
侵入途径：吸食入、经皮吸收。 急性中毒：对中枢神经系统有麻醉作用。轻度中毒症状有头晕、头痛、恶心、 呕吐、步态不稳、共济失调。高浓度吸入出现中毒性脑病。极高浓度吸入引 起意识突然丧失、反射性呼吸停止。可伴有中毒性周围神经病及化学性肺炎。 部分患者出现中毒性精神病。液体吸入呼吸道可引起吸入性肺炎。溅入眼内 可致角膜溃疡、穿孔，甚至失明。皮肤接触致急性接触性皮炎，甚至灼伤。 吞咽引起急性胃肠炎,重者出现类似急性吸入中毒症状，并可引起肝、肾损害。 慢性中毒：神经衰弱综合征、植物神经功能症状类似精神分裂症。皮肤损害。 | |||
|
防护措施 |
呼吸系统防护：一般不需要特殊防护，高浓度接触时可佩戴自吸过滤式防毒 面具(半面罩)。 眼睛防护：一般不需要特殊防护，高浓度接触时可戴化学安全防护眼镜。 身体防护：穿防静电工作服。 手防护：戴防苯耐油手套。 其它：工作现场严禁吸烟。避免长期反复接触。______________ | |||
|
急救措施 |
皮肤接触：立即脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。就医。 眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。就医。 吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸困难，给输氧。 如呼吸停止，立即进行人工呼吸。就医。 食入：尽快彻底洗胃。就医。__________________________ | |||
|
泄漏应急处理 |
迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。切断火源。 建议应急处理人员戴自给正压式呼吸器，穿一般作业工作服。尽可能切断泄 漏源。防止流入下水道、排洪沟等限制性空间。 小量泄漏：用活性炭或其它惰性材料吸收。 大量泄漏：构筑围堤或挖坑收容。用泵转移至槽车或专用收集器内，回收或 运至废物处理场所处置。_________________________ | |||
|
灭火方法 |
消防人员须佩戴防毒面具、穿全身消防服， 火场移至空旷处。喷水保持火场容器冷却， 器若已变色或从安全泄压装置中产生声音， 泡沫、干粉、二氧化碳、砂土。 |
在上风向灭火。尽可能将容器从 直至灭火结束。处在火场中的容 必须马上撤离。灭火剂：雾状水、 | ||
(4)天然气特性
|
名称 |
天然气I英文名 natural gas 危险性分类|第三类易燃液体 |
|
理化特性 |
外观与性状：无色或淡黄色易挥发液体，具有特殊臭味。 熔点(°C) ： ≥ -182.5o 沸点(°C) ： ≥ -161o 相对密度(水=D : 0.45 (液化)。 相对蒸汽密度(空气=D : ≥ 0∙42o 爆炸上限(V /V) : 82o 爆炸下限(V/V) : 5o 溶解性：微溶于水，溶于醇、乙酷。 毒性：微毒。______________________________________ |
|
危险特性概述 |
天然气属于易燃易爆物品，遇明火、高热能引发燃烧和爆炸。天然气中的硫 化氢比重大于空气，能在较低处扩散到相当的地方。如果遇到高热，容器内 压力增加到承压极限有开裂和爆炸的危险。_______________ |
|
健康危害 |
侵入途径：吸经皮吸收。 皮肤危害：对皮肤具有过敏性影响。 眼睛接触：视天然气中硫合化物和氮化合物的含量具有不同程度的刺激性。 因接触时间的长短和采取的措施的不同会产生不同程度的伤害。 吸入：会刺激呼吸道和呼吸器官。视天然气中硫化氢的含量具有不同程度危 害性。 主要⅛状：头晕，昏厥甚至死亡。______________________ |
|
防护措施 |
呼吸系统防护：一般不需要特殊防护，但建议特殊情况下，佩带自吸过滤式 防毒面具(半面罩)。 眼睛防护：一般不需要特别防护，高浓度接触时可戴安全防护眼镜。 身体防护：穿防静电工作服。 手防护：戴一般作业防护手套。______________________ |
|
急救措施 |
皮肤接触：用清水冲洗15分钟；衣服与鞋子在再次穿用之前要彻底清洗干净； 如果仍出现不适请医生处理。若有冻伤，就医治疗。 眼睛接触：立即用大量清水冲洗15分钟。立即请医生处理。 吸入：转移到空气清新处，保持呼吸道通畅。如呼吸困难，给输氧。如呼吸 停止，立即进行人工呼吸。就医。______________________ |
|
泄漏应急处理 |
应急处理：迅速撤离泄漏污染区人员至上风处，并进行隔离，严格限制出入。 切断火源。尽可能切断泄漏源。合理通风，加速扩散。喷雾状水稀释、溶解。 构筑围堤或挖坑收容产生的大量废水。如有可能，将漏出气用排风机送至空 旷地方或装设适当喷头烧掉。也可以将漏气的容器移至空旷处，注意通风。 漏气容器要妥善处理，修复、检验后再用。 少量泄漏：切断火源。有可能，将漏出气用排风机送至空旷地方或装设适当 喷头烧掉。 大量泄漏：切断火源。建议应急处理人员戴自给正压式呼吸器，穿消防防护 服，并注意泄漏蒸汽冻伤，佩戴防冻服装、眼镜、手套和鞋。_______ |
续表
|
灭火方法 |
切断气源。喷水冷却容器，可能的话将容器从火场移至空旷处。灭火剂：雾 状水、泡沫、二氧化碳、干粉。 |
根据《生产过程危险和有害因素分类与代码》（GB/T 13861-2009）,管道公司生产经 营过程中，主要危险和有害因素有设备设施损坏或缺陷、易燃液体（石油原油、柴油、汽油）、 压缩气体（天然气）、有毒物质等，其次存在运动物体伤害（机械伤害、物体打击）、电伤害、 噪声、高温等危险和有害因素，可能导致油品泄漏、火灾、爆炸、中毒、窒息等安全生产事故。
通过对危险和有害因素分析，可能引发的事故、危害原因、已采取的措施详见下表：
|
序号 |
区域/部 位/设备 |
活动 |
可能引发的 事故 |
危害原因 描述 |
已采取的预防、探测、控制、 减缓及应急措施 |
风险 程度 |
|
1 |
管道线路 |
输油气管 道运行管 理 |
管道本体泄 漏，导致环 境、水体、 土壤污染, 或者引发火 灾、爆炸事 故 |
1,管道焊缝缺 陷，未及时识 别和修复。2、 管道超压运行。 3,应急处置不 当。 |
1、实施管道完整性管理，定 期检测，识别管体缺陷和高 后果区。2,根据检测结果制 定并实施管道修复方案。3, 合理制定运行方案，防止管 道超压力限值运行。4,完善 管道泄漏检测系统，遇有突 发状况及时启动相应的应急 预案。_____________ |
高 |
|
2 |
管道线路 |
输油气管 道管理 |
第三方施工 造成管道损 坏、破裂， 引发油气泄 漏事故 |
1、管道巡护不 到位。2、管 道保护宣传不 力。3、应急 处置不当。4, 城乡结合部、 新建工业园等 区域施工建设 活动频繁。 |
1,建立健全科学的管道巡护 机制，加强管道巡护管理, 重点时段、重点地段采取针 对性措施。2,结合管道法的 宣贯，加强管道保护的宣传 工作。3,完善管道泄漏检测 系统，遇有突发状况及时启 动相应的运行预案。 |
高 |
|
3 |
输油气站场 |
站内设 备、工艺 管线运行 |
生产区埋地 管线渗油导 致中毒、爆 炸、火灾、 环境污染等 |
1、生产区管线 渗油。2,人员 巡检不到位。 3、现场应急处 置不当。 |
1、加强巡检。2、注意监视 输油压力。3,定期开展站内 埋地管道检测和开挖验证, 遇有突发状况及时启动相应 的运行预案。________ |
高 |
续表
|
序号 |
区域/部 位/设备 |
活动 |
可能引发的 事故 |
危害原因 描述 |
已采取的预防、探测、控制、 减缓及应急措施 |
风险 程度 |
|
4 |
管道线路 |
输油气管 道运行管 理 |
管道穿越人 员居住密集 区，管道油 气泄漏导致 发生火灾、 爆炸事故， 造成群体人 员伤亡 |
1,管道违章占 压。2,管道穿 越人员密集区。 3,应急预案不 合理，与地方 政府未联动。 |
1、清理管道违章占压，防止 新占压形成。2,实施管道完 整性管理，识别管道高后果 区，采取相应的风险消减措 施。3,与地方政府加强沟通， 按要求对应急预案进行备案。 4,完善管道泄漏检测系统, 遇有突发状况及时启动相应 预案，进行人员疏散。 |
高 |
|
5 |
管道线路 |
输油气管 道管理 |
洪水、地震、 滑坡、泥石 流等自然灾 害造成管道 破裂，油气 泄漏导致火 灾、爆炸事 故 |
1、管道线路设 计不合理，处 于地质灾害多 发区。2,未进 行地质灾害评 估，防治措施 未落实。3、雨 季过后，地质 环境发生变化。 4,应急处置不 当。________ |
1、强化源头控制，在管道建 设项目中落实安全三同时, 在路由选择等方面尽量避开 灾害多发区。2,按要求组织 地质灾害专项评价，制定整 治方案并实施。3,制定相应 的应急预案，准备应急物资, 定期进行演练。 |
中 |
|
6 |
管道线路 |
输油气管 道运行管 理 |
高寒地区特 殊天候引起 管线断裂， 油品泄漏 |
1、冻胀、融沉 现象改变管段 应力。2,长期 低温地温场变 化引发管材应 力变化。3,内 检测缺陷未能 及时修复。 |
1、 按照规定定期开展巡线工 作、定期进行地质灾害评价。 2、 增加管道埋深至冻土层以 下，对部分管段进行保温。3, 安装管体位移监测装置，对 严重变形管段和内检测缺陷 管段等进行换管。4,紧急情 况启动应急预案。 |
中 |
|
7 |
管道线路 |
原油管道 运行管理 |

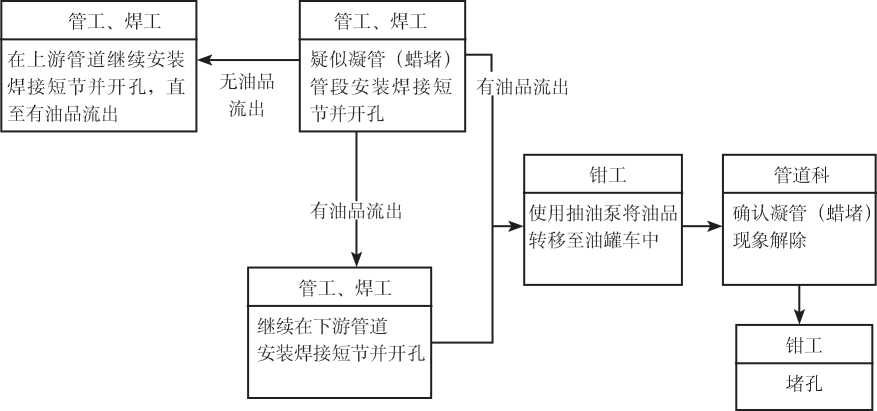

管线凝管 |
1,工艺运行 规程制定不合 理。2,运行监 控不到位。3, 油品性质发生 变化，凝点升 高。4,初凝现 象处置不当。 |
1,严格执行各条管线的工艺 运行规程。2,根据流量、压 力、温度参数变化及时调整 工艺运行状态，发现初凝现 象，及时采取措施。3,定期 监测管内油品物性。4,紧急 情况启动应急预案。 |
中 |
续表
|
序号 |
区域/部 位/设备 |
活动 |
可能引发的 事故 |
危害原因 描述 |
已采取的预防、探测、控制、 减缓及应急措施 |
风险 程度 |
|
8 |
储罐区 |
储油罐运 行管理 |
储油罐底、 罐壁腐蚀穿 孔造成油品 泄漏 |
1,对储罐本体 缺陷发现不及 时。2,人员巡 检不到位。3, 油罐检修、维 护、保养不及 时。4,应急响 应不完善。 |
1、开展油库风险排查和设施 完整性管理，及时发现和处 置隐患和问题。2,加强岗位 人员罐区巡检。3、油罐及 附件设施定期维修，保持完 好。4,编制完善《油罐运行 应急预案》，并定期演练。在 油罐泄漏紧急情况下，正确 采取应急措施。 |
中 |
|
9 |
输油气站场 |
临时作业 |
站场临时作 业时，安全 保障措施不 到位，造成 油气泄漏、 火灾爆炸或 设备伤害事 故 |
1、无作业方案 或作业方案操 作性不强。2、 风险识别不到 位。3,作业方 案执行不严格。 4,人员误操作 或违章作业。5、 现场监督不力。 6,应急处置不 当。_______ |
1,严格执行作业许可制度, 识别风险，制定并落实控制 措施。2、强化作业人员安全 意识和技能培训，严格执行 临时作业方案。3,紧急情况 启动相应的应急预案。 |
中 |
|
10 |
管道线路 |
输油气管 道管理 |
打孔盗油破 坏引起油气 泄漏事故， 引发环境、 水体、土壤 污染。 |
1、公安系统打 击不力。2,管 道巡护不到位。 3,管道保护宣 传不够。4,管 道打孔盗油监 测系统失灵。5、 建管期存在管 理真空区，存 在打孔盗油作 案空间。 |
1,建立健全与地方政府、公 安系统的联防体制，共同做 好管道保护。2,加强管道巡 护管理，重点时段、重点地 段采取针对性措施。3,结合 管道法的宣贯，加强管道保 护的宣传工作。4,完善管道 泄漏检测系统，遇有突发状 况及时启动相应的运行预案。 |
中 |
续表
|
序号 |
区域/部 位/设备 |
活动 |
可能引发的 事故 |
危害原因 描述 |
已采取的预防、探测、控制、 减缓及应急措施 |
风险 程度 |
|
11 |
储罐区 |
储油罐清 罐大修作 业 |
储油罐大修 作业过程 中，存在人 员伤害风险 |
1,高处坠落 人员伤害，2, 有限空间作业 爆炸起火或人 员窒息风险, 3、临时用电 设备漏电导致 人员伤害风 险。 |
1、制定完善储油罐清罐规程， 监督落实。2,加强承包商资 质审查，确保承包商HSE管 理能力。3,加强施工方案和 “两书一表”的编制与审查。4、 严格执行危险作业许可制度， 落实安全保障措施，强化作 业现场安全监督。5,实时 监测油气浓度；罐外有专人 监护。6、脚手架每两层搭设 一层安全网；7,制定安全预 案，组织演练，遇有突发状 况采取应急措施。______ |
中 |
|
12 |
工艺系统 |
收发清管 器作业 |
清管球卡堵 造成憋压， 管道停输 |
1、方案制定 不合理。2, 实施过程不规 范，不能准确 定位。4,遇 有运行突发状 况，处置不当。 |
1、科学合理制定清管方案， 按程序组织评审。2,按照规 程和方案组织清管作业，合 理控制运行参数。3,按规程 加装清管器跟踪装置。4,运 行参数发生异常，有卡堵征 兆时，执行相应的应急措施。 |
中 |
|
13 |
施工现场 |
新建管道 投产 |
投产过程中 油气泄漏、 设备故障等 原因引发火 灾、爆炸以 及环境污染 事故 |
1、投产方案 中的风险分析 与控制措施不 足。2,系统投 运前，事故隐 患未充分识别 与整改。3,应 急处置不当。 |
1、制定科学合理的投产方案， 并严格执行。2、严格执行投 产前安全检查，发现问题, 及时处理。3,管道建设及运 行相关单位共同建立投产保 驾组织，制定应急预案，遇 有突发情况，及时处置。 |
中 |
|
14 |
施工现场 |
管道工程 施工 |
管道施工中， 大型机具侧 滑倾覆造成 机器损坏、 人员伤亡 |
1、操作人员违 规。2,施工 过程风险分析 与控制不足。 3,现场监督不 力。_______ |
1,施工机械操作人员持证上 岗，严格执行作业规程。2, 对作业过程预先进行风险分 析，制定防范措施。3、施工 区域设立安全监督，对现场 隐患及时纠正排除。____ |
中 |
续表
|
序号 |
区域/部 位/设备 |
活动 |
可能引发的 事故 |
危害原因 描述 |
已采取的预防、探测、控制、 减缓及应急措施 |
风险 程度 |
|
15 |
管道线路 |
阀室设施 管理 |
天然气阀室 泄漏，导致 人员中毒、 爆炸着火 |
1、阀室设施泄 漏。2,无或可 燃气体报警器 故障。 |
1、 执行《管道岗HSE作业 指导书》管道巡护操作规范。
检。3,编制了专项处置预案 并定期演练。________ |
中 |
|
16 |
施工现场 |
管道工程 施工 |
异常天气施 工，暴雨、 洪水等造成 人员伤亡 |
1、暴雨引发洪 水造成的塌方 滚管、冲管漂 管、管线“灌 肠”。2、山体 滑坡、泥石流 致使设备物资 损坏、人员伤 亡等事故灾害。 3、作业人员进 行室外操作时, 易被雷电击中， 造成人员伤亡。 |
1,收集气象、水情、汛情、 地质灾害信息，调查当地发生 降雨、洪水、地质灾害的发生 规律，提前做好防汛抗灾准备 工作，合理安排线路施工。2、 山地、沟壑梁昴、河谷等危险 地段雨季汛期施工，现场设专 职HSE检查员，加强安全监 控预测。3、一般地段管道下 沟后应在10个工作日内回填。 4、雷雨天气时,如无特殊情况, 停止室外作业。 |
中 |
|
17 |
车辆 |
车辆交通 |
违章行车造 成人员伤亡 事故 |
1、酒驾。2、超 速行车。3、不 系於带。 |
1、定期对驾驶员及相关人员 进行交通安全培训。2,严格 按照体系文件定期做好车辆 安全检查。3,加强车辆交通 监管和不定期抽查。____ |
中 |
|
18 |
管道线路 |
输油气管 道管理 |
封存管道泄 漏，导致环 境、土体污 染或者引发 火灾、爆炸 事故 |
1,封存大部 分采用氮气或 空管封存，由 于原油管道结 蜡层存在，一 旦发生泄漏， 存在环境污染 风险。2,封 存管道受环境 影响，存在腐 蚀穿孔的可能 性。3,应急 处置不当。 |
1,组织东北各分公司加强管 道的日常巡护工作。2,结合 管道法的宣贯，加强管道保 护的宣传工作。3,制定相应 的应急预案，准备应急物资, 定期进行演练。 |
中 |
续表
|
序号 |
区域/部 位/设备 |
活动 |
可能引发的 事故 |
危害原因 描述 |
已采取的预防、探测、控制、 减缓及应急措施 |
风险 程度 |
|
19 |
施工现场 |
挖掘作业 |
在生产区域 实施动土作 业时，安全 保障措施不 到位，造成 设施损坏、 油气泄漏、 管沟坍塌等 事故 |
|
1,严格执行挖掘作业许可制 度，识别风险，制定并落实 控制措施。2、强化作业人员 安全意识和技能培训，严格 执行动火作业相关规程。3, 紧急情况启动相应的应急预 案。 |
中 |
|
20 |
管道线路 |
输油气管 道管理 |
穿越公路、 铁路管道腐 蚀漏油、应 力断裂管道 跑油事故 |
1,管道本体缺 陷。2,管道检 测不及时，未 发现隐患。3, 应急处置不当。 |
1、对东部管网原油管道穿越 重点地段进行换管改造。2, 定期检查，保证截断阀灵活 好用。3,加强管道检测。4, 制定相应的应急预案，准备 应急物资，定期进行演练。 |
中 |
|
21 |
施工现场 |
工业动火 作业 |
在油气管道、 设备上实施 动火作业, 造成油气泄 漏、火灾爆 炸或设备伤 害事故 |
|
1、严格执行动火作业许可制 度，识别风险，制定并落实 控制措施。2,严格执行动火 作业相关规程，明确各工序 检查交接制度。3,严格进行 现场监督，特殊时段升级管 理。4,紧急情况启动相应的 应急预案。5、作业员工加强 个人防护装备的佩戴。 |
中 |
|
22 |
施工现场 |
进入受限 空间作业 |
在进入受限 空间作业时, 安全保障措 施不到位, 造成人员窒 息、中毒等 伤害事故 |
1,受限空间作 业规程执行不 严格。2,人员 误操作。3,现 场监督不力。4、 应急处置不当。 |
1、严格执行进入受限空间作 业许可制度，识别风险，制 定并落实控制措施。2,严格 进行有毒有害气体和含氧量 检测。3、强化人员意识和技 能培训，严格执行进入受限 空间相关规程。4,紧急情况 启动相应的应急预案。5,作 业员工佩戴空气呼吸器等个 人防护装备。________ |
中 |
续表
|
序号 |
区域/部 位/设备 |
活动 |
可能引发的 事故 |
危害原因 描述 |
已采取的预防、探测、控制、 减缓及应急措施 |
风险 程度 |
|
23 |
施工现场 |
高空作业 |
实施高空作 业时，安全 保障措施不 到位，造成 高空坠落或 落物砸人等 伤害事故 |
|
1、严格执行高处作业许可制 度，识别风险，制定并落实 控制措施。2、强化作业人员 安全意识和技能培训，严格 执行高空作业相关规程。3, 紧急情况启动相应的应急预 案。4,作业员工佩戴安全带 等防护装备、作业现场安装 防护网。___________ |
中 |
|
24 |
施工现场 |
临时用电 作业 |
在生产区域 实施临时用 电作业时, 安全保障措 施不到位， 造成人员触 电、火灾等 生产事故 |
|
1,严格执行临时用电作业许 可制度，识别风险，制定并 落实控制措施。2、强化作业 人员安全意识和技能培训， 严格执行临时用电作业规程。 3,紧急情况启动相应的应急 预案。4、作业人员严格佩戴 绝缘防护装备。_______ |
中 |
|
25 |
施工现场 |
管线打开 作业 |
实施管线打 开作业时, 安全保障措 施不到位， 造成油气泄 漏、火灾爆 炸或设备伤 害事故 |
1,管线打开作 业规程执行不 严格。2,人员 误操作。3,现 场监督不力。4、 应急处置不当。 |
1,严格执行管线打开作业许 可制度，识别风险，制定并 落实控制措施。2、强化作业 人员安全意识和技能培训， 严格执行管线打开作业规程。 3,紧急情况启动相应的应急 预案。 |
中 |
|
26 |
储罐区 |
储油罐运 行管理 |
油罐泄漏后 防火堤不能 有效控制油 品泄漏 |
1,防火堤缺乏 维护保养，缝 隙不实，防火 涂料脱落。2、 防火堤、隔堤 非闭合、设计 容积不足。3、 水泥防火堤遇 燃烧火易开裂。 |
1、对防火堤定期进行维护， 及时处理发现的防火涂料脱 落等问题。2,对早期设计不 规范、与现行标准不符的防 火堤进行改造。3,对于防火 堤设计容积已不满足现行标 准要求，又不能立即完成整 改的，采取低罐位运行控制 风险。4,为二级以上重点油 库的防火堤内側加设内培土。 |
中 |
续表
|
序号 |
区域/部 位/设备 |
活动 |
可能引发的 事故 |
危害原因 描述 |
已采取的预防、探测、控制、 减缓及应急措施 |
风险 程度 |
|
27 |
储罐区 |
储油罐运 行管理 |
雷击、静电 导致火灾爆 炸 |
1、接地电阻值 不符合规范要 求。2,油罐设 计不符合防雷 防静电要求。 3,应急响应不 宀¥ √Lj 口 o |
1、按规范进行接地电阻检测， 保证防雷、接地设施设施完 好。2,严格执行防雷、防静 电标准规程。3、编制完善《油 罐灭火预案》，并定期演练。 |
中 |
|
28 |
储罐区 |
储油罐运 行管理 |
油罐阀组区 闸阀内漏， 形成混油产 生质量事故 |
2、 闸阀等存 在内漏现象部 位未能及时发 现。3,发现内 漏情况后处置 不当。 |
1、按照储油罐运行管理规范 进行储油罐巡检。2、油罐及 附件设施定期维检修，保持 完好。3,对于发现存在问题 的阀组设备及时处置或进行 倒灌暂停其使用。4,编制完 善《油罐运行应急预案》，并 定期演练。在紧急情况下， 正确采取应急措施。 |
中 |
|
29 |
输油气站场 |
电气系统 操作 |
人员触电导 致灼伤、电 击死亡 |
1、违章操作, 未按照规程配 电劳保用具。2、 未使用锁定管 理或无人监护。 3、发现触电未 立即断电而直 接施救等。 |
1,严格执行电业作业规程和 电气操作票制度。2,电气操 作人员应按照规定进行技术 培训，并考核取证3、临时 用电执行作业许可。4,维检 修作业时对相关系统执行锁 定管理。5,紧急情况下执行 相应应急预案。_______ |
中 |
|
30 |
管道线路 |
输油气管 道运行管 理 |
管道运行超 压，引起管 道破裂、油 气泄漏 |
|
1、完善各条管道的高低压泄 放保护装置，确保完好。2, 严格执行各条管线的工艺运 行规程。3、流程操作“先开 后关、缓开缓关”防止憋压 或水击。4,紧急情况启动应 急预案。 |
中 |
续表
|
序号 |
区域/部 位/设备 |
活动 |
可能引发的 事故 |
危害原因 描述 |
已采取的预防、探测、控制、 减缓及应急措施 |
风险 程度 |
|
31 |
工艺系统 |
输油气管 道生产设 施管理 |
部分老管道 安全设施设 计有缺陷 |
1,与现行先进 标准要求不符 合。2,部分生 产系统存在隐 患。3、设施本 质安全性不高。 |
1、开展对标管理，参照现行 标准开展风险识别。2,进 行油库风险排查，查找现有 系统的缺陷。3,深入开展 现有设施的工艺安全分析, 选取典型站场进行QRA, HAZOP, SlL等专项评价活 动，发现问题及时处理。 |
中 |
|
32 |
储罐区 |
储油罐运 行管理 |
油罐冒顶造 成油品泄漏 |
1,油罐液位检 测和报警装置 失灵。2,人员 巡检不到位。3、 应急处置不得 当。 |
1、开展油库风险排查，及时 发现和处置隐患和问题。2, 加强岗位人员罐区巡检。3, 安装罐位LAH和LAHH报 警装置，并保持完好。4,编 制完善《油罐运行应急预案》, 并定期演练。在油罐冒顶紧急 情况下，正确采取应急措施。 |
中 |
|
33 |
储罐区 |
储油罐运 行管理 |
油罐浮船卡 阻、安全附 件失灵等因 素造成“沉 船”、抽瘪等 事故 |
2、 油罐导向 柱、扶梯导轨、 浮舱等设施有 缺陷。3,发生 险情，应急处 置不得当。 |
1、按照储油罐运行管理规范 进行储油罐巡检。2,利用工 业电视监视系统随时监测油 罐运行状况。3、油罐及附件 设施定期维检修，保持完好。 4,编制完善《油罐运行应急 预案》，并定期演练。在紧急 情况下，正确采取应急措施。 |
中 |
|
34 |
储罐区 |
储油罐 清罐大修 作业 |
储油罐清罐 过程中人员 设备伤害风 险 |
1、清罐规程不 完善。2,承包 商安全技术素 质不满足要求。 3,清罐方案不 完善，风险分 析与控制措施 不全面。4,危 险作业许可制 度执行不严格。 5,有毒有害气 体超标。___ |
1、制定完善储油罐清罐规程, 监督落实。2,加强承包商资 质审查，确保承包商HSE管 理能力。3,加强施工方案和 “两书一表”的编制与审查。4、 严格执行危险作业许可制度, 落实安全保障措施，强化作 业现场安全监督。5,实时监 测油气浓度；罐外有专人监 护。 |
中 |
续表
|
序号 |
区域/部 位/设备 |
活动 |
可能引发的 事故 |
危害原因 描述 |
已采取的预防、探测、控制、 减缓及应急措施 |
风险 程度 |
|
6、遇有突发情 况处置不当。 |
6、制定应急预案，组织演练， 遇有突发状况采取应急措施。 | |||||
|
35 |
输油气站场 |
加热炉运 行管理 |
加热炉火灾、 爆炸及人员 伤亡事故 |
1、炉管腐蚀、 偏流，导致漏 油。2,加热炉 检测不及时。3、 加热炉自动保 护系统不完善, 不能及时采取 自动停炉灭火。 4,操作人员应 急处置不当。 |
1、严格执行加热炉操作规程， 防止偏烧或偏流。2,开展设 施完整性管理，严格制定并 落实加热炉维检修计划，定 期检测炉管壁厚。3,完善加 热炉自动控制系统，确保设 备保护系统完好。4,编制完 善《加热炉运行应急预案》， 并定期演练。在紧急情况下， 正确采取应急措施。 |
中 |
|
36 |
输油气站场 |
锅炉运行 管理 |
锅炉水位超 限或炉管腐 蚀造成锅炉 烧坏 |
1,操作人员 违章操作。2, 锅炉本体有缺 陷，炉控系统 不完善。3、应 急处置不当。 |
1、严格执行岗位操作规程和 巡检制度2、开展设施完整 性管理，严格执行锅炉维检 修计划，确保安全附件和保 护系统完好。3,加强岗位员 工技能培训。4,编制完善专 项预案，并定期演练。在紧 急情况下启动应急预案。 |
中 |
|
37 |
输油气站场 |
输油泵机 组管理与 操作 |
泵机组故障 导致油品泄 漏、设备损 坏等事故 |
1、设备维护 检修不及时, 存在故障。2, 人员误操作。 3,机组自动 检测、报警、 保护装置失 灵。4, 应急 处置不当。 |
1、加强设施完整性管理，严 格制定和落实泵机组维修计 划，定期检修。2,加强对运 行岗位员工安全教育及技能 培训。3,严格执行生产岗位 责任制和操作规程。4,定期 检测泵机组安全仪表系统, 保持完好。5,紧急情况启动 相应的应急预案。______ |
中 |
|
38 |
工艺系统 |
油气系统 阀门管理 与操作 |
阀门泄漏造 成火灾、爆 炸事故 |
1,阀门质量 存在问题。2, 设施维护保养 不到位。3,人 员操作失误。 4,突发情况 处置不当。 |
1、加强设施完整性管理，定 期进行阀门维修保养。2、阀 门安装前严格进行打压检测， 确保质量合格。3,严格执行 流程操作相关规定，防止阀 门超压。4,对存在故障的阀 门及时进行更换。5,紧急情 况启动相应的应急预案。 |
中 |
续表
|
序号 |
区域/部 位/设备 |
活动 |
可能引发的 事故 |
危害原因 描述 |
已采取的预防、探测、控制、 减缓及应急措施 |
风险 程度 |
|
39 |
工艺系统 |
成品油混 油处理操 作 |
混油处理装 置区火灾、 爆炸危害 |
1、油水分离罐 排放易燃气体 超标。2,未按 规定停运明火 设备。3,静电 释放。4,夏季 高温自燃。5, 应急处置不当。 |
1、按规范在现场安装可燃气 体检测装置，并保持完好。2, 规范作业程序，在有油气放 空时，对明火设备停运或加 强监控。3,员工穿戴防静电 劳动保护服装进入生产区。4, 混油处理装置尽量避免在夏 季高温情况下运行。5、强化 应急响应和处理。______ |
中 |
|
40 |
管道线路 |
输气管道 运行管理 |
管线、设备 冰堵，引起 设备损坏天 然气泄漏 |
1,气温过低, 冰堵现象造成 分离器等设备 憋压。2,压差 变化过快造成 局部低温引发 冰堵。3,初凝 现象处置不当。 |
1、严格执行各条管线的工艺 运行规程。2,根据气质、含 水率、流量、压力、温度参 数变化及时调整工艺运行状 态，对冰堵进行预控。3、低 温寒冷地区应注意突然降温 可能引发的冰堵情况。4,通 过加热解堵，即对冰堵部位 投用电伴热带或用热水、蒸 气等进行局部加热，消除冰 堵。5,当设备发生冰堵时, 对冰堵部位投用电伴热带或 采取高压加温设备方法进行 局部加热，消除冰堵。5,紧 急情况启动应急预案。 |
中 |
|
41 |
施工现场 |
管道工程 施工 |
管沟、隧道 塌方造成施 工人员伤亡 |
1、未严格执行 作业规程。2, 施工现场风险 识别与控制不 足。3,现场监 督不力。 |
1,严格按照动土作业有关规 定进行施工。2,对作业项 目进行HSE风险评估，制定 控制措施并实施。3、作业现 场执行必要的安全监督。 |
中 |
|
42 |
施工现场 |
管道工程 施工 |
新建工程遭 第三方损 坏，导致管 道本体或设 施破坏 |
1、工程建设 期间巡护不到 位。2,管道投 产前未按要求 试压。3,管道 及设施监管不 到位____ |
1、建立工程施工期间以及投 产前的管道巡护机制，加强 巡护管理，重点时段、重点 地段采取针对性措施。2,严 格按照规程进行管道投产前 试压。3,加强施工过程监管 和巡查。___________ |
中 |
续表
|
序号 |
区域/部 位/设备 |
活动 |
可能引发的 事故 |
危害原因 描述 |
已采取的预防、探测、控制、 减缓及应急措施 |
风险 程度 |
|
43 |
管道线路 |
阀室设施 管理 |
输油阀室淹 溺 |
1,施工质量缺 陷。2、阀室地 下室、仪表间 防水处理不当。 3、排水不及时。 |
1、 执行《管道岗HSE作业 指导书》管道巡护操作规范。
|
中 |
|
44 |
变电所 |
变配电 系统运行 管理 |
电气设备故 障、雷击等 原因导致系 统停电事故 |
1,未定期检 查与检测，系 统缺陷。2, 人员违章操 作。3,紧急 情况处置不当 |
1、严格按规定对电气设备进 行检测和定期检查。2,严格 按照规程操作，执行操作票 制度。3,加强技术培训和安 全教育，紧急情况执行相应 预案。_____________ |
中 |
(1) 管道输送介质具有易燃易爆特性,站场设备多，自动化程度高。因此,生产运行过程中， 站场内存在如下风险：管道损坏、设备故障、误操作造成的油气泄漏、火灾爆炸；生产自动 化系统故障导致管道设备失控或停输；光缆中断、服务器故障导致的通讯中断、数据丢失。
(2) 管道途径行政区划多，沿线社会、人文情况复杂，各类施工活动频繁，且管道沿线 穿越大中型河流，部分管段存在季节性暴雨、洪汛、地面沉降、雷击、冻胀融沉、地震等潜 在威胁因素。因此，站外管道存在如下风险：第三方施工导致管道损坏、腐蚀导致管道泄漏、 其它工业、交通事故导致管道损坏、打孔盗油气等导致管道及其附属设施破坏；在发生自然 灾害时，有可能造成管道破裂、光缆中断、设备损坏、悬管漂管、管道冰堵等事故。
(3) 管道工程建设周期长，参建単位多，工程项目分布范围广，在建设过程中易发生各 类事故。管道工程建设项目存在的主要事故类型和造成的危害包括：隧道内施工、沟下作业、 罐安装等受限空间作业，可能造成人员窒息、死亡等事故；在站场、罐区施工以及机械维修 过程中，易发生高处坠落，造成人员受伤，甚至死亡；管道施工过程中，大型设备在坡地及 湿滑等地段移动，造成人员伤亡、设备损坏；站场、阀室扩建施工多采用动火连头方式，可 能造成火灾、爆炸，导致人员伤亡、财产损失；爆破施工易造成碎石飞溅，可能造成人员伤 亡和设备损坏;施工期间发生地震、泥石流、洪水、雪崩、冰冻等自然灾害可能导致人员伤亡、 财产损失。
(4) 公司在生产经营过程中，存在因自然灾害(洪水、地震等)、人为破坏及其它不可 预见原因导致的输气管道运输中断、上游气源减产或停产及储气库调供能力失效等紧急情况 造成的天然气供应短缺情况，引发供气危机带来的重大社会影响的风险，有大规模限气造成
供气客户减产带来经济损失等风险。
(5)管道公司在生产经营过程中，由于管道泄漏、生产设备故障、火灾爆炸、人员操作 失误等原因产生油气中毒、天然气(甲烷)中毒、一氧化碳中毒、硫化氢中毒、氮气窒息等 危害，造成人员伤亡风险。
管道公司应急领导小组由管道公司领导、机关有关部门负责人及各分公司经理组成，是 管道公司事故应急管理工作的领导机构。
组长：总经理
副组长：党委书记、副总经理、党委副书记、总会计师、沈阳调度中心主任(副主任)、 总经理助理、副总工程师、副总经济师、安全副总监
组员：总经理办公室(党委办公室)主任、生产处处长、销售处处长、工程处处长、管 道处处长、质量安全环保处处长、财务资产处处长、企管法规处处长、物资管理处处长、完 整性管理中心主任、企业文化处处长、维护稳定办公室主任、信息中心主任、集中建设项目 管理部处长、矿区服务事业部副主任、沈阳调度中心各部门负责人、各输油气単位经理
其主要职责为：
(1) 总体负责管道公司生产安全事故的组织领导和决策指挥工作；
(2) 下达预案启动和应急处置指令；
(3) 判断并协调所需调配的内、外部应急资源，配合政府开展工作；
(4) 根据现场事态，研究确定是否派出职能部门人员及专家赶赴现场决策指挥工作；
(5) 指挥事故舆情处置，审定对外发布的材料；
(6) 组织公司级预案演练、日常应急工作安排等事宜。
9.5.2.1运行调度组
组长：生产处处长
成员：生产处副处长、调度人员
职责：
(1) 承担公司24小时值班任务；
(2) 负责公司调控中心指挥工作；
(3) 负责抢险期间上、下游相关単位协调工作；
(4) 负责抢修过程中生产岗位信息联络工作。
9.5.2.2抢险救援协调组
组长：主管相应业务部门牵头负责人(生产处处长、工程处处长、销售处处长、管道处 处长、管道完整性管理中心主任)
成员：生产处、工程处、销售处、管道处、管道完整性管理中心相关人员
职责：
(1) 执行公司应急领导小组下达的决策或指令；
(2) 协助应急领导小组共同制定抢修方案；
(3) 协助应急领导小组调动应急资源、配合政府开展工作；
(4) 持续跟踪事故发展动态，及时向应急领导小组汇报。
9.5.2.3安全环境保障组
组长：质量安全环保处处长
成员：质量安全环保处副处长、质量安全环保处有关人员
职责：
(1) 负责现场作业及人员的安全、环境监督检查工作；
(2) 负责消防保障协调工作；
(3) 负责监督执行QHSE管理体系；
(4) 负责与地方环保部门沟通，并监督落实环境保护控制措施；
(5) 负责事故处理后的环境恢复监督工作；
(6) 负责与当地卫生行政主管部门沟通，并监督落实急性职业中毒(窒息)控制措施。
9.5.2.4信息新闻组
组长：总经理办公室主任、企业文化处处长
成员：总经理办公室、企业文化处有关人员
职责：
(1) 负责值班值守、应急协调和督办工作，落实应急领导小组指令；
(2) 按应急事故等级，承担综合信息收集、汇总与上报工作，并协调落实上级领导指令；
(3) 按公司应急领导小组授权，负责新闻报道的审查及新闻发布工作。
9.5.2.5法规保障组
组长：企管法规处处长
成员：企管法规处有关人员
职责：
(1) 负责抢修救援过程中法律关系的处理；
(2) 负责法律风险防范的相关事宜；
(3) 参与与相关方交涉、赔偿谈判，合同条款审查工作。
9.5.2.6支持保障组
成员：科技信息处、财务资产处、物资管理处、维护稳定办公室、矿区服务事业部、信 息中心、集体资产管理中心、科技中心、技术服务中心
职责：提供必要的技术、资金、物资、信息等支援保障。
9.5.2.7现场应急指挥组
组长：现场最高行政职务人员
组员：事故发生的分公司相关人员及管道公司赴现场人员
职责：
(1)根据公司应急领导小组指令，负责现场应急指挥协调工作，针对事态发展制定和调 整现场应急抢险方案；
(2) 按属地管理原则，配合协调地方政府开展应急救援工作；
(3) 收集现场信息，核实现场情况，保证现场与应急领导小组之间信息传递的真实、及 时与畅通；
(4) 负责整合调配现场应急救援资源；
(5) 按公司应急领导小组授权，负责现场有关的新闻发布工作；
(6) 收集、整理应急处置过程有关资料的审批工作；
(7) 核实应急终止条件并向当地政府、公司应急领导小组请示应急终止；
(8) 提供现场应急工作总结报告。
其主要职责为：负责落实日常应急管理和准备工作、应急领导小组指令、管道公司应急 预案体系建设。
9.6.1.1输油站场、油罐区事故的应急处置指导原则
(1) 当站场发生生产安全事故时，站控值班员应根据事故具体情况，紧急采取切换现场 工艺流程、关闭相关阀门、停运输油泵机组等处理措施；
(2) 当站场发生油罐起火，站控值班员应立即启动油罐消防系统进行灭火，同时通知地 方消防部门协助灭火，并及时通知上级调控中心；
(3) 上级调控中心接事故报告后，应根据报告情况，迅速采取切换相关流程、停运输油 泵机组等停输处理措施，并通知相关站场注意监控和汇报；
(4) 如果油罐起火,应立即停止收油作业。为减少油品损失,考虑是否启动倒罐工艺流程, 视油品温度情况将着火油罐的油品倒入其他同种油品的油罐。
9.6.1.2管道蜡堵事故的应急处置指导原则
(1) 管道进行清管作业期间，作业管段输油量持续下降，上游站出站压力持续上升，输 油泵机组的电流、功率下降，下游站旁接油罐罐位下降过快或下游站收油量减少，管道发生 蜡堵征兆，输量为零为断流，发生蜡堵；
(2) 蜡堵处理措施主要有提压挤顶、排蜡解堵和架设旁通管路三种。根据现场情况，可 采取提压挤顶、排蜡解堵和架设旁通管路组合措施解堵，也可直接采取其中的一种措施解堵。
9.6.1.3管道凝管事故的应急处置指导原则
(1) 输油干线在无人为操作和调控情况下,上站发现出站压力持续上升,输油量持续下降, 输油泵机组的电流、功率下降，下站进站温度逐渐降低，下站在无人为操作的情况下，下站 进站原油接近凝固点，可认为是初凝征兆，如果输送压力继续升高到站间管道允许最高工作 压力，输量继续下降到最低输量以下，则认为发生初凝；
(2) 通过运行参数的变化判断发生初凝预兆时，在上级调度统一指挥下对初凝管段上站 采取提压、升温挤顶措施，即在管道允许最大出站压力和最高出站温度下持续挤顶，其他管 段间上站应提高出站温度输送；
（3）提压、升温挤顶措施未奏效时，在凝油管段实施间断开孔排油作业。
9.6.1.4油品泄漏事故的应急处置指导原则
应根据报告情况,迅速采取切换相关流程、关闭相关紧急截断阀、减量或停输等处理措施， 并通知相关站场注意监控和汇报。
根据发生事故的地点及泄漏量，应急领导小组根据具体情况确定处理方法。
9.6.1.5天然气泄漏事故的应急处置指导原则
（1） 输气站场天然气泄漏
1） 站场出现天然气泄漏时,现场人员应立即撤离到泄漏点上风方向，做好人员防护措施， 并按照应急报告流程汇报现场有关情况；
2） 泄漏量较小时，站控人员通过站控系统关闭泄漏点上下游截断阀门，调整流程切换 至备用支路，打开就地放空；站控方式失效后，由现场人员做好防护，就地操作关闭泄漏点 上下游截断阀门，调整流程切换至备用支路，打开就地放空；站控人员严格监控泄漏与放空 情况，防止事态进一步扩大；
3） 当泄漏量较大，应直接启动ESD装置，实行全站紧急关断和自动放空；
4） 若紧急关断没有实现，但在生产区域可以进入的情况下，值班人员应立即佩戴正压 式空气呼吸器进入生产区域关闭站场进出站阀门，并进行站场放空；如生产区域也无法进入, 则应向上级调控中心汇报，请求关闭上下游阀室，并对两阀室之间管道进行放空操作；
5） 若现场情况无法控制，应立即组织站内人员撤离至安全区域。
（2） 站外管道天然气泄漏
1） 当管道天然气出现大量泄漏时，泄漏点上下游截断阀室或站场的进出站紧急截断阀 应迅速关断；
2） 如果上述截断阀未能关断，且泄漏点上下游有站场或RTU阀室时，调控中心应远 程关断站场进（出）站或RTU阀室截断阀，并通知站场、RTU阀室看护人员进行确认；
3） 如果泄漏点上下游无站场、RTU阀室，或调控中心远程关断截断阀失效时，应立即 安排站场值班人员或附近巡线人员前往现场手动关断截断阀；
4） 如需要对泄漏段管道进行放空时，由上下游站场（阀室）人员按照调控中心指令及 放空流程进行操作；放空时应根据天气、周围环境、天然气浓度等情况控制放空速度，必要 时在征得现场指挥部同意后可采取间断性放空；
5） 根据现场实际情况，采用卡具堵漏、封堵、更换受损管道等方式进行抢险作业。
（1） 在第一时间告知各相关方，对事故影响区域内的人员进行有效疏散，对事故现场进 行管制，对污染的区域进行清理，防止发生次生灾害；
（2） 通过广播、电视、电话及高音喇叭喊话等方法向事故点附近企事业単位及老百姓通 报事故信息，告知其紧急撤离至疏散点进行疏散等；
（3） 配合地方政府有关部门封闭通往应急现场去的道路并设置警戒区边界及路障；将 事故影响区内的居民从家中或营业场所向上风向方向疏散开，应采取一切必要措施保证公众 安全，地方政府介入事故后，有关职责移交地方政府；
(4) 针对管道干线破裂、断管事故，根据事故点实际情况，可采用卡具堵漏或管道封堵 换管等措施，如果现场不允许长时间停输，应首先架设旁通线方式，恢复油气输送，继而采 取进一步抢险措施；

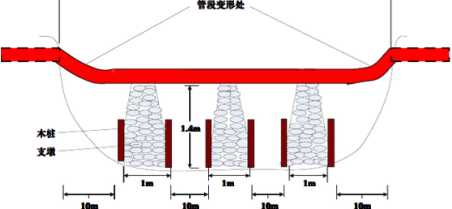

(5) 针对管道漂管事故，根据管道漂管长度及事故点的地形环境确定具体抢险方案，可 采取水工保护等措施，设置导流渠，降低围堰内水位，然后增加管线配重，尽快使管道复位, 对于现场不能立即达到抢险条件的，应及时架设旁通管线，进而采取进一步的抢险措施；
(6) 针对原油管道凝管事故，可采用开孔排油方式、柴油解凝方式等，对于局部凝油管 段,可采用搭接旁通线保持管路畅通;对于双线运行管线，可首先采用跨接方式连通未凝管线， 保证原油恢复输送，然后进一步采取措施。
(1) 停止职业病危害事故作业，立即将遭受急性职业病或者可能遭受急性职业病危害人 员撤离到安全区域，采取人工心肺复苏等必要的急救措施,并及时转送医疗卫生机构进行救治；
(2) 设定初始隔离区，封闭事故现场，紧急疏散转移隔离区内所有无关人员；
(3) 及时控制或切断危险源，减少或者停止危险源的使用，全力控制事故态势，严防二 次污染和伤害的发生；
(4) 迅速收集现场信息，核实现场情况，组织制定现场处置方案并负责实施；协助相关 专业技术人员开展监测，为事故处理提供科学依据；
(5) 及时向管道公司应急领导小组汇报、请示并落实指令；根据现场方案需要，请求协 调组织其它应急资源；事故所在地政府启动应急预案后，企业应服从当地政府的统一领导。
(1) 施工现场发生事故时，应立即停止施工作业，采取应急处置措施或进行现场抢救；
(2) 设立警戒线，保护事故现场，要以最快的速度联系当地消防、医院、公安等部门；
(3) 由专人指挥与事故应急救援无关人员的紧急疏散,根据不同的事故,明确疏散的方向、 距离和集中地点；
(4) 应急指挥领导小组接到报告后，要立即赶赴事故现场，组织、指挥抢救排险，检查 事故现场，消除隐患，防止事故后续发生；
(5) 根据规定向上级有关部门报告，尽量把事故控制在最小范围内，并最大限度地减少 人员伤亡和财产损失。
在应急状态下，为了最大限度降低社会影响和经济损失，对下游用气企业采取的应急供 气原则如下：
(1)按用气性质划分，实施减停供气的先后顺序如下：LNG →X业用气→ CNG →城市 商业一社会公福一居民用气和重点用户。
（2） 按重要程度和社会影响划分，实施减停供气的先后顺序如下：小城，镇及县城一地 级市城市一省会城市。
（3） 应急供气方案：
D In级事故
由于上游气源减量、管道事故或极端天气等因素，造成供气不足或中断；影响居民和重 点用户正常用气12小时（含12小时）以内，导致下游企业的生产用气中断，影响企业正常 的生产，造成一定社会影响和对公司声誉产生影响的事故。根据管道公司所辖区域内天然气 管道管存气量情况，结合下游用户的用气结构及城市管网、储气设施等情况确定供气方案。
2） II级事故
由于上游气源减量、管道事故或极端天气等因素，造成供气不足或中断；影响居民和重 点用户正常用气12小时以上（24小时以内），导致下游企业的生产用气中断，影响企业正常 的生产，造成一定社会影响和对公司声誉产生影响的事故。根据管道公司所辖区域内天然气 管道管存气量情况，结合下游用户的用气结构及城市管网、储气设施等情况确定供气方案。
3） I级事故
由于上游气源减量、管道事故或极端天气等因素，造成供气不足或中断；影响居民和重 点用户正常用气24小时以上，导致下游企业的生产用气中断，影响企业正常的生产，造成 一定社会影响和对公司声誉产生影响的事故。根据管道销售所辖区域内天然气管道管存气量 情况，结合下游用户的用气结构及城市管网、储气设施等情况确定供气方案。
（1） 公司应急通信录（略）
（2） 管道公司专家储备库（略）
（3） 外部依托资源通讯录（略）
（4） 急性职业中毒应急救援专家通讯录（略）
⑸ 集团公司总部相关部门应急通讯录（略）
（6）天然气与管道分公司应急通讯录（略）
（预案编号：xx/xxxxx —01—2015）
版本号地
受控号
XX年XX月XX日发布 XX年XX月X日实施
中国石油管道XX分公司发布
《XX分公司生产安全事故应急预案》是XX分公司为保护员工、相关方、群众的生命 安全和环境安全，减少财产损失，保证事故发生时快速反应、妥善处置而制定的企业内部规 范性文件。
本预案依据《中华人民共和国突发事件应对法》《生产经营単位生产安全事故应急预案 编制导则》和《中国石油天然气集团公司应急预案编制通则》等编制，明确了应急组织机构 与职责、应急响应、应急处置原则、应急保障等相关要求，适用于XX分公司生产安全事故 的应急救援与处置。
《XX分公司生产安全事故应急预案》经分公司HSE委员会（安全生产委员会）审议通过, 现正式发布。
XX分公司经理：
年 月 日
1总则
1.1编制目的
1.2编制依据
1.3适用范围
1.4应急预案衔接
1 • 5应急预案体系
1.6应急预案启动条件
2风险描述
3应急组织机构与职责
3.1应急组织体系
3.2组织机构与职责
4应急响应
4.1信息报告
4.2预警6
4.3应急启动
4.4处置措施
4.5应急终止
5后期处置
6保障措施
6.1通信与信息保障
6.2应急队伍保障
6.3物资装备保障
6.4资金保障
6.5外部依托资源保障
6.6后勤保障
6.7医疗救护保障
7应急预案管理
7.1应急预案培训
7.2应急预案演练
7.3应急预案修订
7.4应急预案备案
8.1制定和解释
8.2预案的实施
附件1编制依据
附件2企业概况
附件3上级単位生产安全事故分级规定
附件4现场指挥及各工作组机构及职责
附件5输送介质特性表
附件6穿越河流管道事故处置措施
附件7分公司内部应急通讯录
附件8分公司外部应急通讯录
附件9分公司所辖管道走向图
附件10分公司各输油气站、计量站工艺 流程图
附件11分公司所辖在役管道纵断面图
附件12分公司所辖管线重点部位明细表
附件13分公司输油站场重点部位明细表
附件14内部抢修资源表和装备资源表
附件15 XX一级储备库资源表
附件16分公司各站队储备库资源表
附件17突发事件应急信息报送相关表格
为加强中国石油管道XX分公司(以下简称分公司)生产安全事故状态下的综合指挥能力， 提高紧急救援反应速度和协调水平，明确各级人员在事故应急中的责任和义务，按照国家和 中国石油天然气集团公司的有关要求，结合分公司实际，制订本预案。
本预案依据《生产安全事故应急预案管理办法》(安监总局令第17号)、《生产经营单位 生产安全事故应急预案编制导则》(GB/T 29639-2013)、《中国石油天然气集团公司安全生 产应急管理办法》(中油安〔2015〕175号)等国家有关法律、法规和标准，以及中国石油相 关管理规定编制而成，具体编制依据见附件1。
本预案适用于XX分公司及所属站队。
《管道沿线县(区)级政府应急预案》
《中国石油管道(销售)公司生产安全事故应急预案》
《XX分公司各站队现场处置方案》
XX分公司生产安全事故应急预案体系由分公司生产安全事故应急预案、站队现场处置 方案组成。
执行《上级单位生产安全事故分级规定》，具体内容见附件3。
符合以下条件之一，经分公司应急领导小组决定，启动本预案：
(1) 发生In级及以上生产安全事故时；
(2) 发生IV级生产安全事故，超出本単位应急处置能力，需要分公司协调处置；
(3) 多个站队发生IV级生产安全事故，需要分公司协调处置；
(4) 重点区域、敏感时期等发生IV级天然气与管道事故时；
(5) 接到国家或地方政府应急联动要求时。
注：发生事故的等级只是初步判断等级，不等同于结果定级。
由于原油、天然气管道输送压力高,输送介质易燃易爆,管道距离长,管道沿线地质、地形、 气象、水文、社会、人文条件复杂，在生产经营过程中存在以下风险：
(1) 分公司所辖油气管道输送介质易燃易爆，如遭遇地质灾害、第三方施工破坏、打孔 盗油气造成管道油、气泄漏，引发火灾、爆炸风险；
(2) 分公司所辖油气管道管体缺陷、管道腐蚀造成局部管段失效，油、气泄漏引发火灾、 爆炸风险；
(3) 分公司所辖油气管道局部管段途径人口密集区域，如管道泄漏引发火灾、爆炸，极 易造成事故区域的人员伤亡；
(4) 分公司所辖输油管道沿线穿越河流、公路、铁路等高后果区域，如管道泄漏引发河 流污染、公路及铁路停运风险；
(5) 分公司所辖输油站油库区遭遇雷击易引发火灾、爆炸风险；
(6) 分公司所辖输油(气)站生产设施及工艺管网复杂，局部失效极易引发油品泄漏；
(7) 分公司所辖管道输送高凝油品，因运行操作不当极易引发管道凝管蜡堵风险；
(8) 管道常规及特殊清管过程中，如清管器选型不当或管道局部发生凹陷变形引发的清 管器卡堵风险；
(9) 生产经营过程中，管道泄漏抢修、天然气放空、动火置换等环节产生的油气中毒、 天然气(甲烷)中毒、氮气窒息等危害，造成人员伤亡风险。
XX分公司应急组织机构由应急领导小组、现场应急指挥部及下设工作组、应急日常管 理机构组成。
沈阳油气分公司应急领导小组
现场应急指挥部
法规保障组
信息新闻组
资金及理赔保障组
抢险物资保障组
安全环境保障组
抢险救援组
运行调度组
应急协调组
应急日常工作管理机构
办公室、生产科、管道科、 安全科、计划科、财务科、
人事科、运销计量科、供应站
图1 XX分公司事故应急组织机构框架图
应急组织机构中的组长实行替补制，即：当组长不能履行相应职责时，由组长指派人员 或按行政职务高低排序自动替补相应人员，履行组长职责。具体组织机构及相应职责详见附 件4。

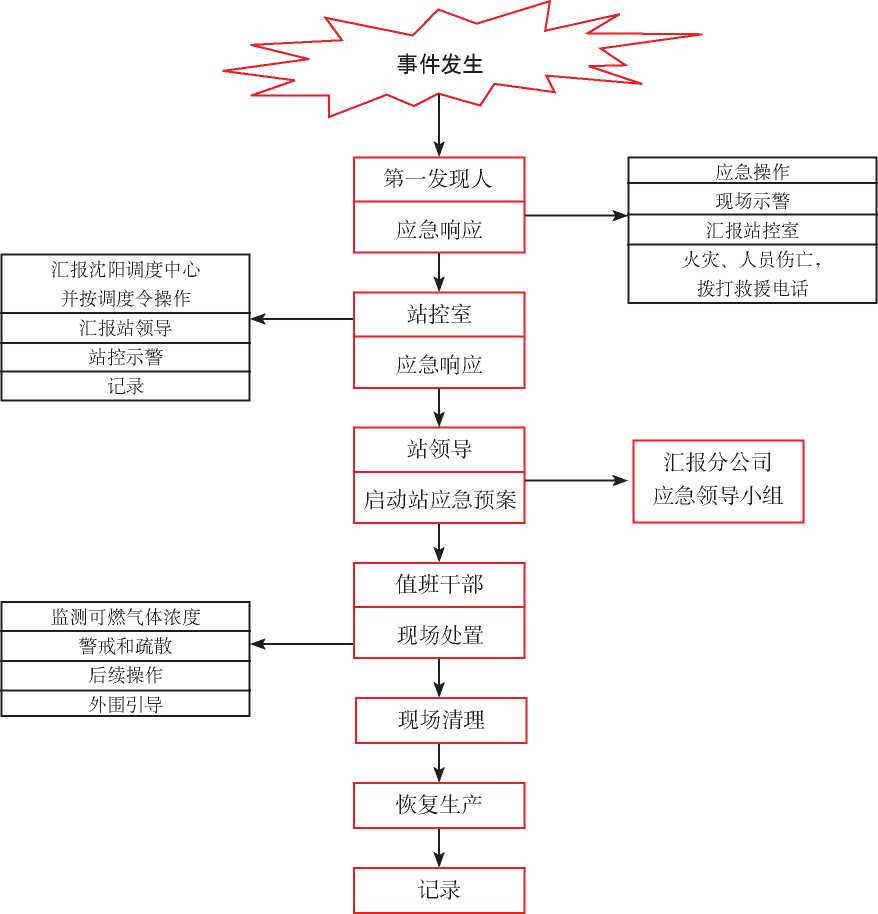

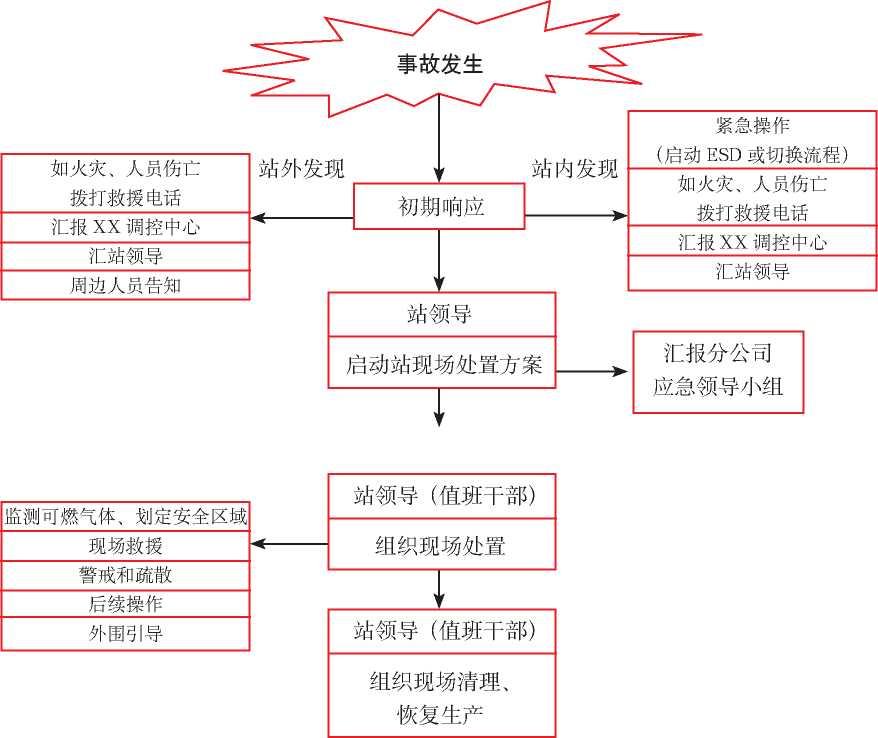

应急响应基本流程和主要步骤见图2o
图2 XX分公司应急响应基本流程图
(1)分公司所属站队发生IV级生产安全事故时，在启动本站队应急预案的同时，根据突 发事件类型，第一时间向分公司应急领导小组分管生产或管道业务副组长报告，由分公司应 急领导小组组长下达应急准备指令，各应急工作组做好应急准备工作，做好启动本预案的准 备；由分公司应急领导小组决定是否向XX调控中心、上级应急指挥中心及事发地政府主管 部门汇报（由分公司应急领导小组组长指定报告人）O
（2） 分公司接到事故报告，并研判为In级及以上生产安全事故后，在启动本単位应急预 案的同时，根据法律法规和当地政府规定，第一时间向管道沿线所在地（县、区）级人民政 府有关部门报告，并在1小时以内（特殊时期0.5小时内）按照图3 （XX分公司应急报告 程序图）规定的程序向XX调控中心、上级应急指挥中心报告，应急报告可用电话口头初报。 应急信息报送以书面报告为主，必要时和有条件的可采用影音、影像等形式。具体报送要求 详见公司体系文件《信息报送工作管理规定》（GDGS/ZY 51.07-07-2011）；报送内容见附 件17。
（3） 在应急处置过程中，分公司应急领导小组现场指定专职信息报送人（若有更替，及 时通知XX调控中心、上一级应急领导小组），从事故报告时间算起，每隔1小时向XX调 控中心、上级应急指挥中心联系人短信或电话报送现场情况一次，主要汇报应急处置进展情 况，若无进展，则发送“无进展”字样，直至处置结束。

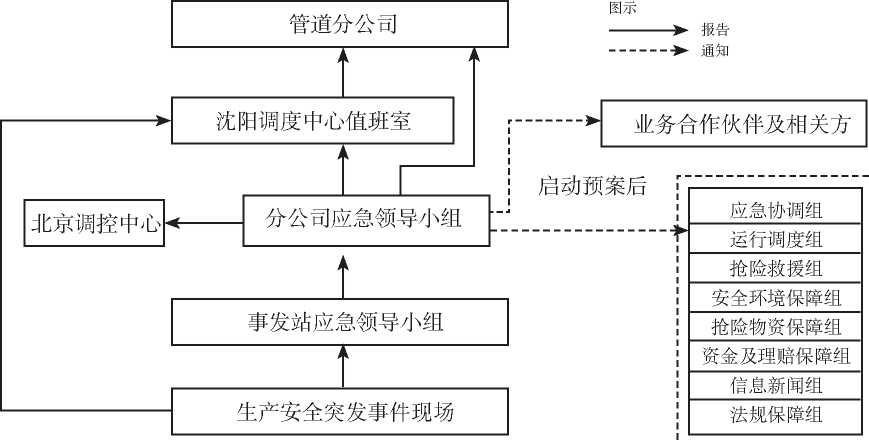

图3 XX分公司应急报告程序图
分公司应急领导小组接到报告后，根据事故的性质、严重程度、影响范围和可控性，对 事故进行研判，作出预警或应急响应启动的决策：
（1）当未达到启动条件时，由应急领导小组组长下达预警指令，应急协调组组长通知各 职能组组长按照本预案4.2节的要求进行相关准备工作；
(2)当达到启动条件时，分公司应急领导小组组长本人或安排应急协调组组长以短信或 电话方式通知应急领导小组成员启动本预案(预案启动短信模版：分公司发生XX事故，经 分公司应急领导小组研究决定，启动分公司级应急预案)，下达应急指令，迅速开展应急响 应工作。
4.2.1预警准备
分公司应急领导小组宣布进入事故预警状态后，应开展的工作包括但不限于：
(1) 指令事发站队采取防范控制措施，并通知分公司应急领导小组相关成员及相关应急 工作组进入预警状态，做好应急准备工作；
(2) 必要时安排各职能组有关人员赶赴现场指导应急工作；
(3) 利用通讯等手段，持续跟踪并详细了解事态发展及现场应急处置情况；
(4) 协调相关专家做好前往现场的准备；
(5) 通知本単位抢修队伍、外部依托资源集结待命，装备应急物资，做好调配准备；
(6) 做好对外信息公开和起草上报材料的准备；
(7) 做好与现场相关信息的传递工作。
根据更新信息进行预测、判断是否解除预警，由XX分公司应急领导小组宣布预警解除。
4.3.1.1分公司应急领导小组根据事态情况，明确但不限于以下事宜：
(1) 事发地点及事故情况；
(2) 明确事故防控要求，对抢险分工进一步做出具体安排；
(3) 调动本単位应急资源，调动应急外部依托资源；
(4) 通过接报信息研判事故等级；
(5) 确定应急上报的地方政府、上级有关部门和内容；
(6) 赶赴现场，成立现场指挥部。
4.3.1.2应急领导小组根据事态发展及处置情况，适时安排后续工作。
4.3.1.3建立各应急工作组之间的信息沟通渠道，沟通、传达相关信息。
4.3.1.4各应急工作组落实工作任务，及时将负责的工作情况及决定报告现场指挥部。
4.3.2.1新闻媒体沟通、信息发布
(1)按照地方政府和上级単位要求，事故新闻发言人负责对外信息披露。现场新闻发言 人由上级単位应急领导小组指派或授权现场指挥部指定；
(2) 当发生In级(分公司级)生产安全事故时，相应的信息组应及时开展工作，收集现 场信息，形成对外通稿(初稿)，报上级单位主管部门审核；
(3) 经上级単位授权在对外信息发布过程中,应实事求是、客观公正、内容详实、及时准确。
4.3.2.2内部员工信息告知的要求
(1) 要对内部员工告知突发事件的情况，及时进行正面引导，齐心协力，共同应对；
(2) 主要采用分公司的内部网站、内部宣传材料或内部信息沟通会等方式；
(3) 做好对内部员工的宣传引导工作，注意收集员工对事件的反应、意见及建议。员工 不得对外披露或内部传播与分公司告知不相符的内容。
4.3.2.3受突发事件影响的相关方的告知要求
当发生事故，分公司应尽可能及时向受到影响的相关方(如下游用户、周边可能受到影 响的居民、企事业単位等)告知有关情况,以及相应的应急措施和方法(地方政府介入事件后, 有关职责移交地方政府)。受事故影响的企事业単位应当做好相应的告知工作。
4.4.1.1事发站场是应对事故先期处置的责任主体，对管辖范围内的事故负有直接指挥 权、处置权，应第一时间启动相应现场处置方案。在紧急情况下，站场值班领导、班组长和 调度人员有直接处置权和指挥权，在遇到险情或突发事件征兆时可立即下达撤人命令，组织 现场人员及时、有序撤离到安全地点，减少人员伤亡。
4.4.1.2事故发生后，事发站场应立即启动现场处置方案，先期成立现场指挥部，由事 发现场最高职位者担任现场指挥员，在确保安全的前提下采取有效措施组织抢救遇险人员及 周边人员疏散、进行可燃气体检测、封锁危险区域、实施交通管制，防止事件扩大。当事态 超出本级应急能力或事故无法得到有效控制时，应立即向上级単位请求实施更高级别的应急 抢险。
4.4.1.3各应急组织机构中的组长实行替补制：在上级単位领导赶到现场后，事发単位 应将指挥权移交现场最高领导；在政府应急指挥机构领导赶到现场后，现场指挥权应立即移 交政府，并汇报事故情况、进展、风险以及影响控制事态的关键因素等问题，服从政府现场 应急指挥部的指挥。
4.4.2.1输油站内着火、爆炸
a. 输油站应根据确认的情况，立即向上级调度汇报，并按指令采取紧急切换工艺流程、 关闭相关阀门、停运输油泵机组等处理措施。
b. 输油站应将事故情况立即报告分公司应急领导小组。
c. 输油站与分公司应急领导小组、XX调度中心现场保持密切联系，随时采取措施应对 其它情况。
d. 分公司应急领导小组与事故站场、本単位消防队、地方公安、消防、环保和医疗部 门建立联系，并迅速赶到事故现场。
e. 输油站持续监测可燃气体，确定隔离区范围、设置警戒线、疏散隔离区内与抢险救援 无关人员。
f. 分公司抢修救援组结合现场实际情况，组织实施现场处置。
g. 分公司安全环境保障组组织本単位消防队配合地方消防队伍开展火灾扑救。
h. 分公司安全环境保障组制定原油污染控制方案，负责泄漏原油对周边环境污染情况 的调查、统计。
i. 分公司运行调度组组织相关方回收与计量泄漏原油及原油污染物。
j∙如事态扩大，分公司应急领导小组向XX调度中心、上级単位请求调动其他力量支援 抢险。
k.分公司应急协调组专人携带专用和备用的通讯器材、计算机、打印机等迅速赶到事故 现场，保证通讯畅通、及时收集相关信息并上报。
4.4.2.2输油站内油品泄漏
a. 站控值班员应根据事故具体情况，紧急采取切换现场工艺流程、关闭相关阀门、停 运输油泵机组等处理措施"艮据确认的情况，立即向上级调度汇报。
b. 输油站与XX调度中心和抢修现场保持密切联系，随时采取措施应对其它情况。
c. 分公司应急领导小组与事故站场、本単位消防队、地方公安、消防、环保和医疗部门 建立联系，并迅速赶到事故现场。
d. 输油站人员持续进行可燃气体检测，根据事故现场情况确定隔离区范围、设置警戒线、 疏散隔离区内与抢险救援无关人员。
e. 分公司抢修救援组结合现场实际情况，组织实施现场处置。
f. 分公司安全环境保障组组织本単位消防队做好抢修施工作业现场的消防监护。
g. 分公司安全环境保障组制定原油污染控制方案，负责泄漏原油对周边环境污染情况 的调查、统计。
h. 分公司运行调度组组织相关方回收与计量泄漏原油及原油污染物。
i∙如事态扩大，分公司应急领导小组向XX调度中心、上级単位请求调动其他力量支援 抢险。
j. 分公司应急协调组专人携带专用和备用的通讯器材、计算机、打印机等迅速赶到事 故现场，保证通讯畅通、及时收集相关信息并上报。
4.4.2.3站内仪表电气事故
a. 站控值班员应根据确认的情况，立即向上级调度汇报。
b. 输油站与XX调度中心和抢修现场保持密切联系，随时采取措施应对其它情况。
c. 根据突发事件现场情况确定隔离区范围、设置警戒线、疏散隔离区内与抢险救援无关 人员。
d. 分公司抢修救援组对事故的抢修工作作出详细的方案。
e. 如事态扩大，分公司应急领导小组向XX调度中心、上级単位请求调动其他力量支援 抢险。
f. 分公司应急协调组专人携带专用和备用的通讯器材、计算机、打印机等迅速赶到事 故现场，保证通讯畅通、及时收集相关信息并上报。
4.4.2.4管线异常
a. 根据站队提供的确认情况，立即向上级调度汇报，并组织抢险工作。
b. 与XX调度中心、上级単位、XX调控中心和抢修现场保持密切联系，随时采取措施 应对其它情况。
c. 迅速赶到突发事件现场，持续进行可燃气体检测，根据突发事件现场情况确定隔离区 范围、设置警戒线、疏散隔离区内与抢险救援无关人员。
d. 组织相关人员对突发事件的抢修工作做出详细的方案。
e. 组织本単位消防队做好抢修施工作业现场的消防监护。
f. 如需XX调度中心、上级単位、XX调控中心调动其他力量支援抢险，要将抢险的需 求提出。
g. 专人携带专用和备用的通讯器材、计算机、打印机等迅速赶到突发事件现场，保证 通讯畅通、及时收集相关信息并上报。
4.4.2.5输气站内设备异常
a. 根据站队提供的确认情况，立即向上级调度汇报，并组织抢险工作。
b. 与XX调度中心、上级単位、XX调控中心和抢修现场保持密切联系，随时采取措施 应对其它情况。
c. 迅速赶到突发事件现场，持续进行可燃气体检测，根据突发事件现场情况确定隔离区 范围、设置警戒线、疏散隔离区内与抢险救援无关人员。
d. 组织相关人员对突发事件的抢修工作做出详细的方案。
e. 组织本単位消防队做好抢修施工作业现场的消防监护。
f. 如需XX调度中心、上级単位、XX调控中心调动其他力量支援抢险，要将抢险的需 求提出。
g. 专人携带专用和备用的通讯器材、计算机、打印机等迅速赶到突发事件现场，保证 通讯畅通、及时收集相关信息并上报。
4.4.2.6输气站设备设施着火、爆炸
a. 若发生站场工艺设备着火、爆炸情况，紧急启动ESD；若发生站场仪电设备着火情况, 切断故障点和上一级的电源。
b. 选择合适的消防器材，进行初期灭火。
C.触 发火灾扌艮警，汇扌艮XX调度（内线：XX—XXXXXXXX,夕卜线:XX-XXXXXXXX ）。
d. 站场人员到紧急集合点集结，清点人员数量。
e. 汇报分公司应急领导小组组长，启动分公司应急预案，调集消防、抢修队伍开展现场 处置。
f∙拨打119请求地方消防队伍支援，如有人员伤亡拨打120,请求医疗救助。
g∙如突发事件升级，请求启动上级単位应急预案，调动其他力量支援抢险。
h. 开展可燃气体检测，根据测边情况确定隔离区范围、设置警戒线、疏散隔离区内与 抢险救援无关人员。
i.引导消防队伍进入现场开展火灾扑救。
j∙火灾扑灭后，对站场设备损失情况进行统计。
k. 组织抢修队伍尽快恢复受损设备。
l. 告知下游用户暂断供气原因，降低中断供气引发的社会不良影响。
m. 按照XX调度指令恢复输气生产。
4.4.2.7输气站场天然气泄漏
a. 少量天然气泄漏，关闭泄漏点上下游阀门，切换流程，将泄漏管段放空；若发现大 量天然气泄漏，紧急启动ESDo
b. 触发火灾报警，汇报XX调度（内线:XX-XXXXXXXX,外线:XX-XXXXXXXX）O
c. 切断站场非防爆区域各类电源及火源。
d. 开展可燃气体检测，根据测边情况确定隔离区范围、设置警戒线。
e. 汇报分公司应急领导小组组长，启动分公司应急预案，调集消防、抢修队伍开展现场 处置。
f. 如突发事件升级，请求启动上级単位应急预案，调动其他力量支援抢险。
g. 引导抢修队伍进入现场开展泄漏部位抢修。
h. 告知下游用户暂断供气原因，确保社会稳定。
i. 按照XX调度指令恢复输气生产。
4.4.2.8管道开裂、断裂
a. 向XX调度中心、请示管道停输，关闭上、下游截断阀（输气管道ESD自动关闭）。
b. 根据现场情况确定隔离区范围，配合政府相关部门设置警戒线、疏散隔离区内与抢 险救援无关人员。

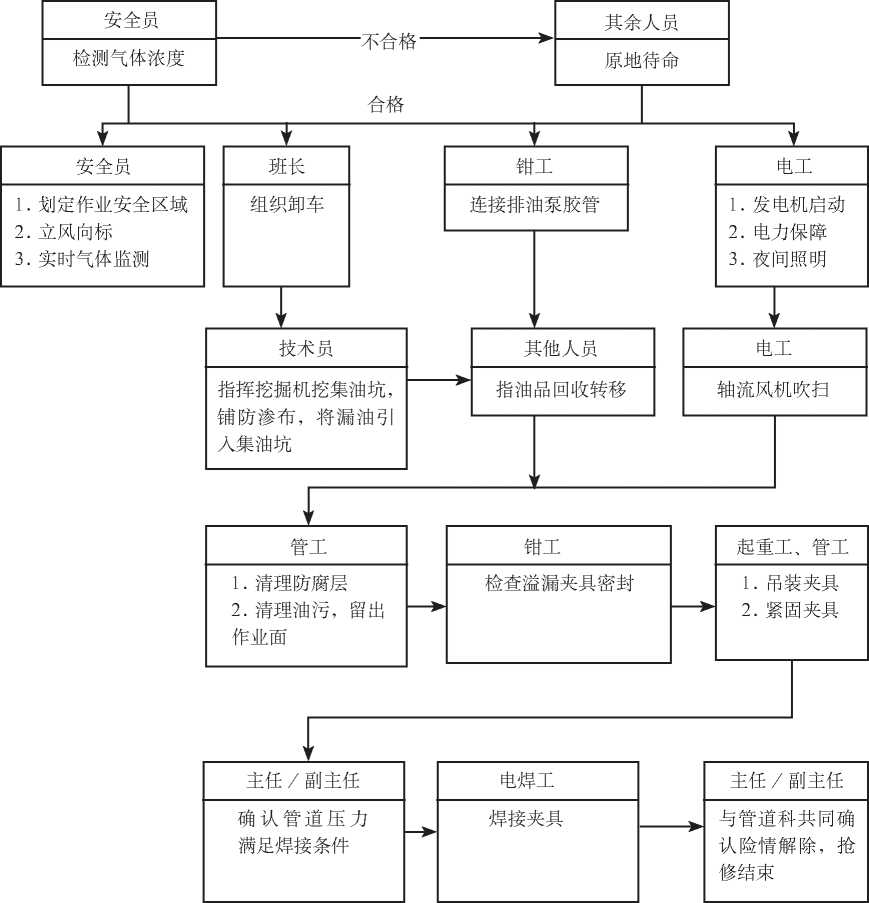

c. 选择合适位置，协调、组织应急抢险队伍在泄漏点两侧进行封堵，排油。
d. 组织抢险人员对泄漏点进行围堰，开挖防渗集油坑。
e. 油品回收，组织抢险人员进行作业坑开挖，拆除防腐层等工作。
f∙根据泄漏点实际情况，参与制定抢险方案并审批方案。
g∙组织、协调现场人员、物资，确保抢险方案实施。
h. 抢险结束后，检查管体防腐处理情况。
i. 请示XX调度中心或XX调控中心恢复生产。
j∙确认修复完成，无泄漏，作业现场恢复。
注：抢险现场全过程可燃气体检测。
4.4.2.9腐蚀穿孔
a. 根据现场情况，向XX调度中心、XX调控中心请示管道停输或降压，关闭上、下游 截断阀。
b. 根据现场情况确定隔离区范围，配合政府相关部门设置警戒线、疏散隔离区内与抢 险救援无关人员。

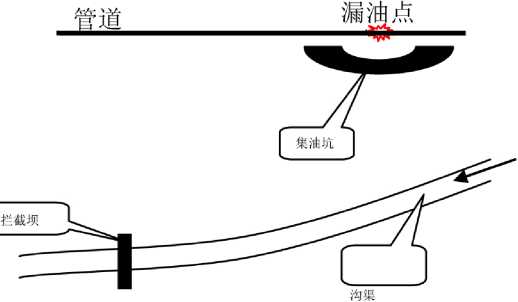

c. 组织抢险人员对泄漏点进行围堰，开挖防渗集油坑。
d. 油品回收，组织抢险人员进行作业坑开挖，拆除防腐层等工作。
e. 根据泄漏点实际情况，参与制定抢险方案，并审批方案。
f.组织、协调现场人员、物资，确保抢险方案实施。
g∙抢险结束后，检查管体防腐处理情况。
h. 请示XX调度中心或XX调控中心恢复生产。
i. 确认修复完成，无泄漏，作业现场恢复。
注：抢险现场全过程可燃气体检测。

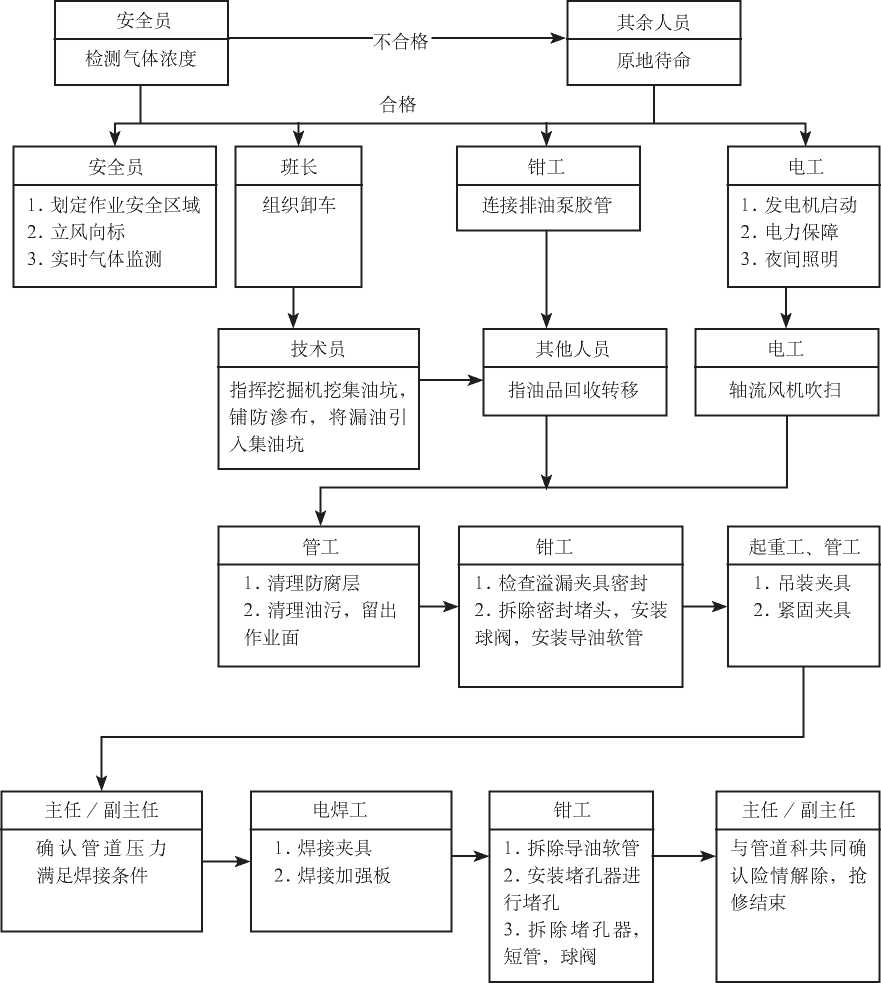

4.4.2.10打孔盗油

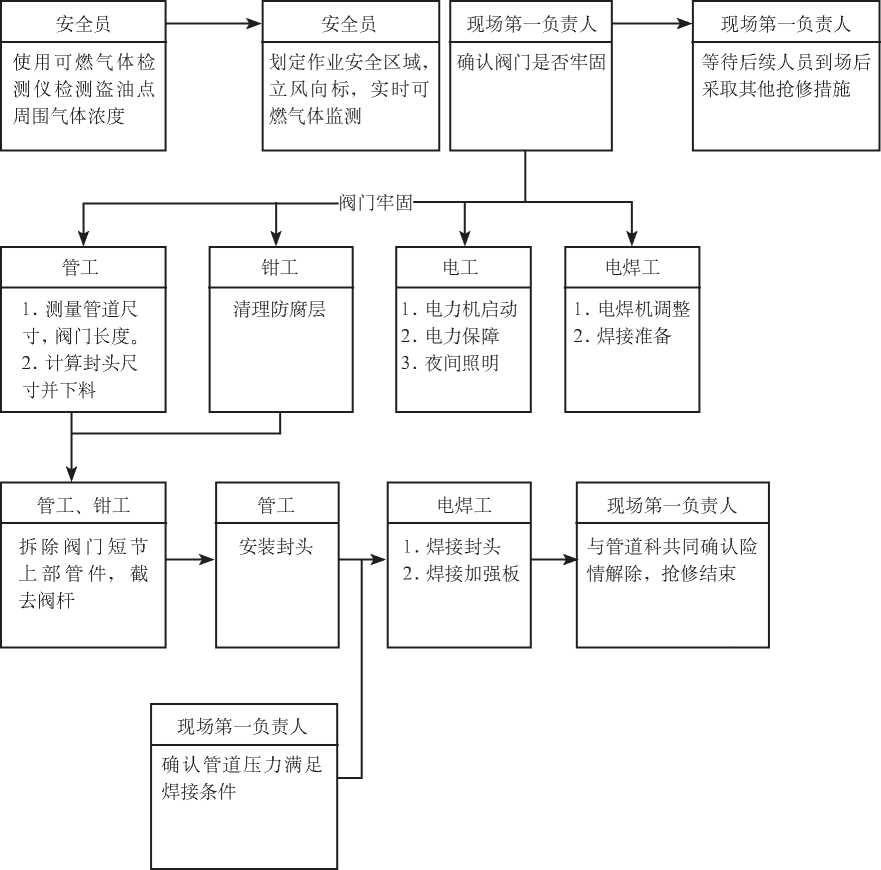

(1) 管道未泄漏
a. 向XX调度中心请示管道降压。
b. 根据现场情况确定隔离区范围，配合政府相关部门设置警戒线、疏散隔离区内与抢 险救援无关人员。
c. 组织抢险人员进行作业坑开挖，拆除防腐层等工作。
d. 根据泄漏点实际情况，参与制定抢险方案，并审批方案。
e∙组织、协调现场人员、物资，确保抢险方案实施。
f. 处置完成后，检查管体防腐处理情况。
g. 请示XX调度中心恢复生产。
h. 确认修复完成，无泄漏，作业现场恢复。

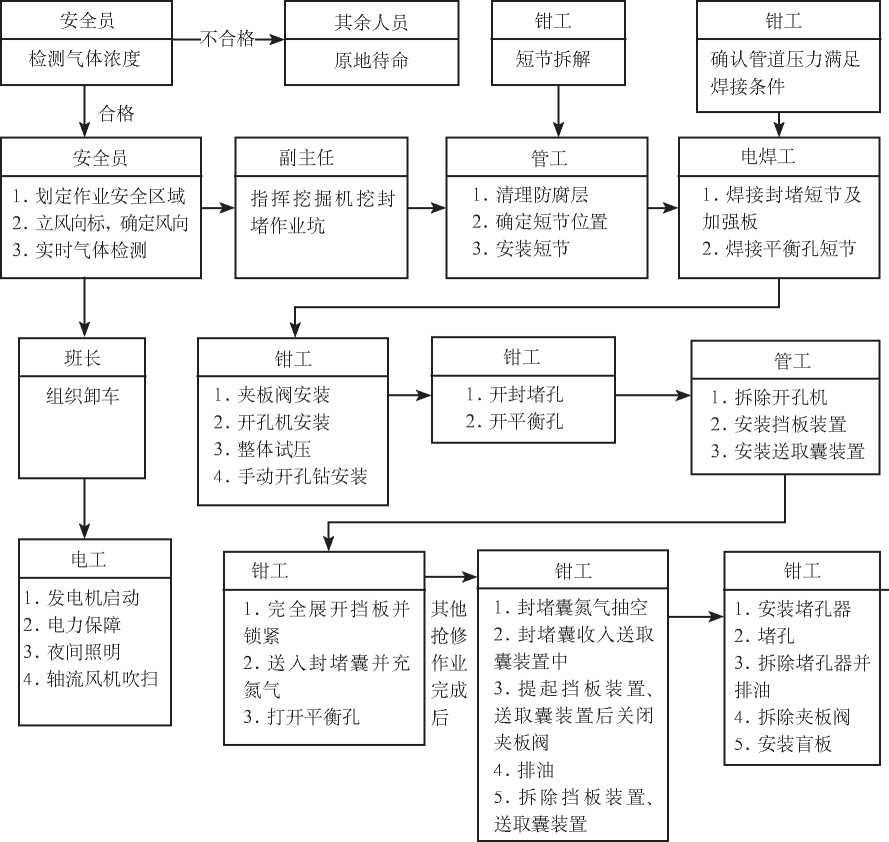

(2) 管道泄漏
a. 向XX调度中心请示管道停输，关闭上、下游截断阀。
b. 根据现场情况确定隔离区范围，配合政府相关部门设置警戒线、疏散隔离区内与抢 险救援无关人员。
c. 选择合适位置，协调、组织应急抢险队伍在泄漏点两侧进行封堵，排油。
d. 组织抢险人员对泄漏点进行围堰，开挖防渗集油坑。
e. 油品回收，组织抢险人员进行作业坑开挖，拆除防腐层等工作。
f∙根据泄漏点实际情况，参与制定抢险方案，并审批方案。
g∙组织、协调现场人员、物资，确保抢险方案实施。
h. 抢险结束后，检查管体防腐处理情况。
i. 请示XX调度中心恢复生产。
j∙确认修复完成，无泄漏，作业现场恢复。
注：抢险现场全过程可燃气体检测。

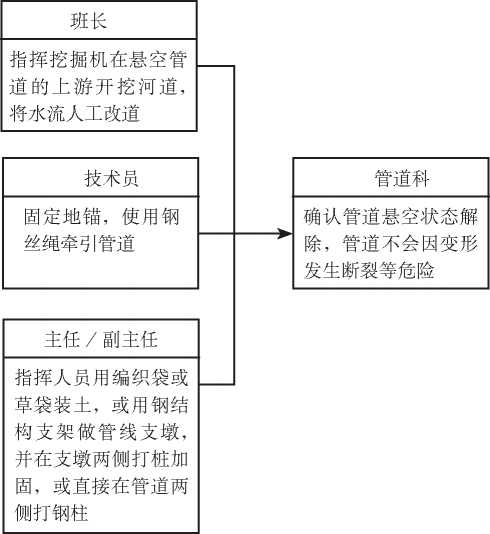

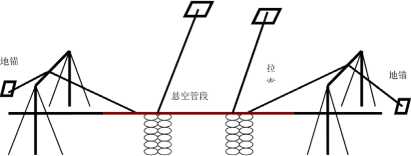

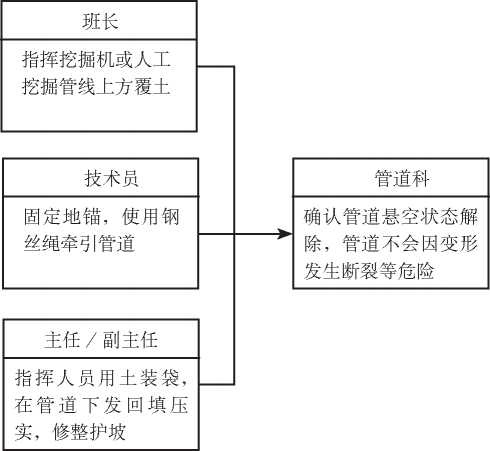

4.4.2.11管道悬空、漂管
a. 根据现场情况，向XX调度中心、XX调控中心请示管道停输或降压，关闭上、下游 截断阀。
b. 根据现场情况确定隔离区范围，配合政府相关部门设置警戒线、疏散隔离区内与抢 险救援无关人员。
c. 根据现场实际情况，参与制定抢险方案，并审批方案。
d. 组织、协调现场人员、物资，确保抢险方案实施。
e. 抢险结束后，检查管体防腐处理情况。
f. 请示XX调度中心或XX调控中心恢复生产。
g∙作业现场恢复。
4.4.2.12清管器卡堵
a. 根据现场情况，向XX调度中心、XX调控中心请示管道停输或降压，关闭上、下游 截断阀。
b. 根据现场情况确定隔离区范围，配合政府相关部门设置警戒线、疏散隔离区内与抢 险救援无关人员。
c. 根据现场实际情况，根据现场实际情况，参与制定抢险方案，并审批方案。
d. 组织、协调现场人员、物资，确保抢险方案实施。
e. 抢险结束后，检查管体防腐处理情况。
f. 请示XX调度中心或XX调控中心恢复生产。
g∙作业现场恢复。
4.4.2.13原油凝管、蜡堵
a. 根据现场情况，向XX调度中心请示管道停输或降压，关闭上、下游截断阀。
b. 根据现场情况确定隔离区范围，配合政府相关部门设置警戒线、疏散隔离区内与抢 险救援无关人员。
c. 根据现场实际情况，参与制定抢险方案，并审批方案。
d. 组织、协调现场人员、物资，确保抢险方案实施。
e. 抢险结束后，检查管体防腐处理情况。
f. 请示XX调度中心恢复生产。
g∙作业现场恢复。

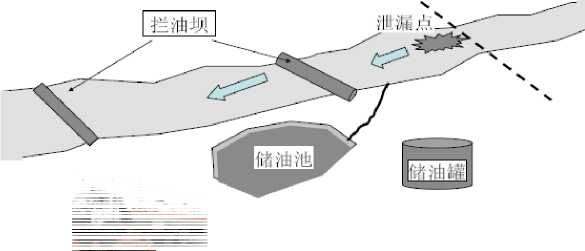

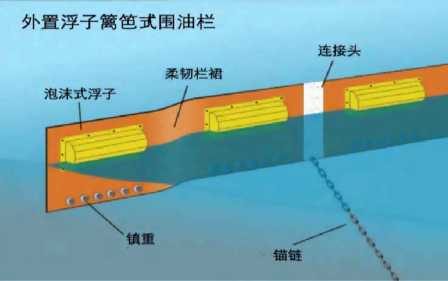

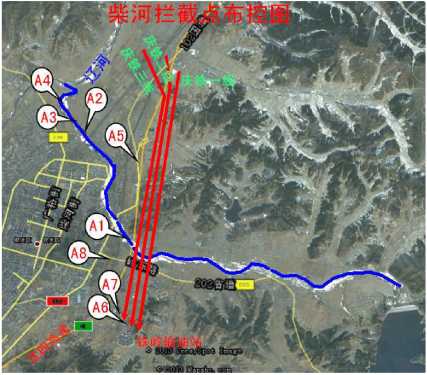

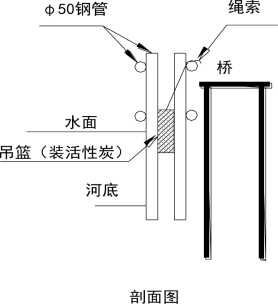

4.4.2.14穿越河流管段泄漏

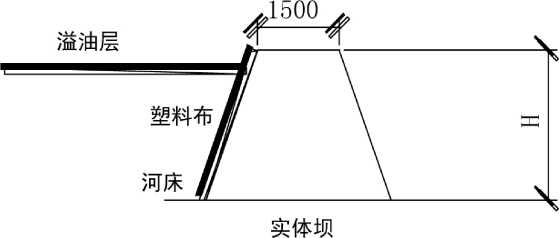

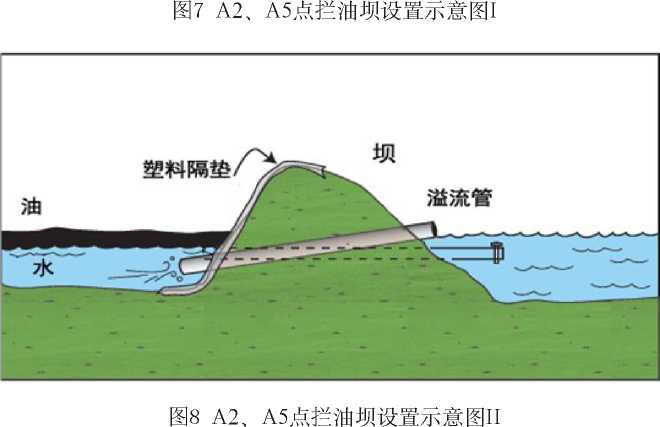

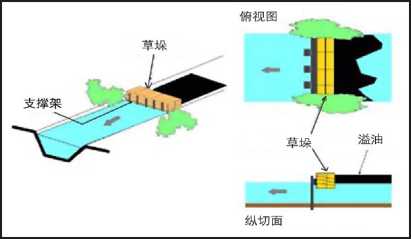

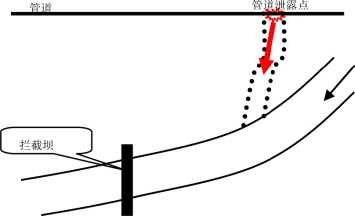

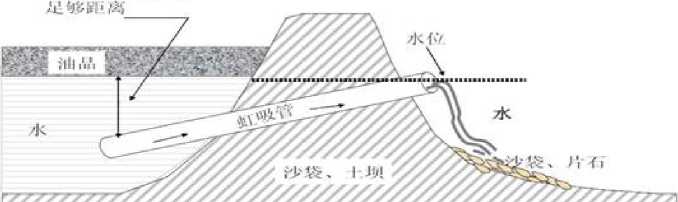

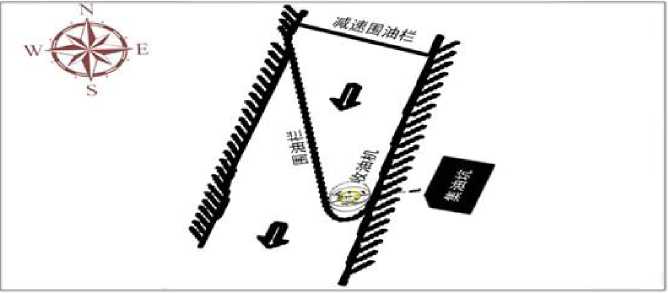

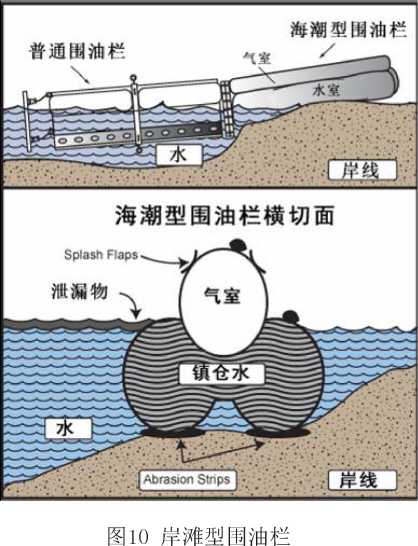

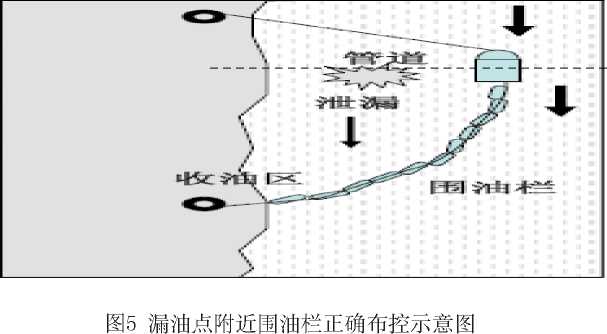

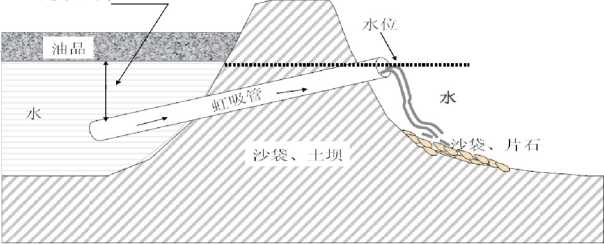

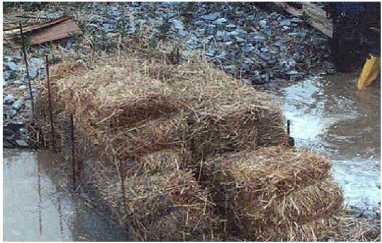

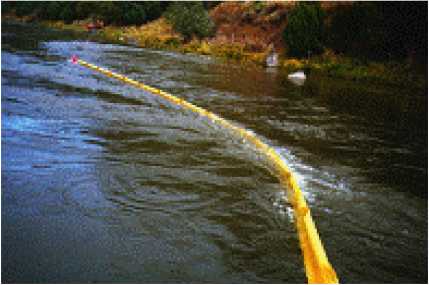

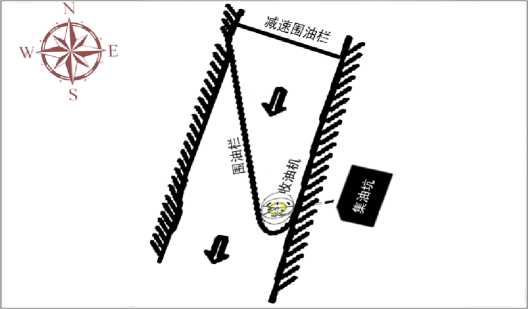

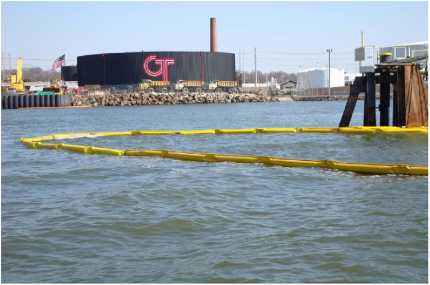

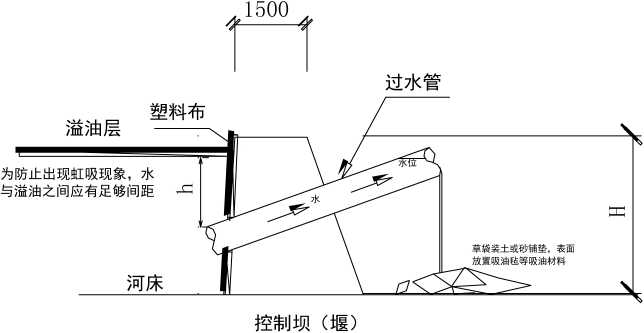

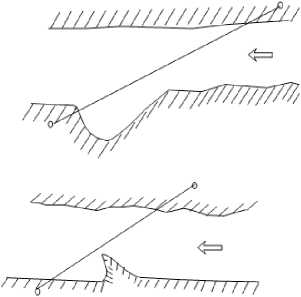

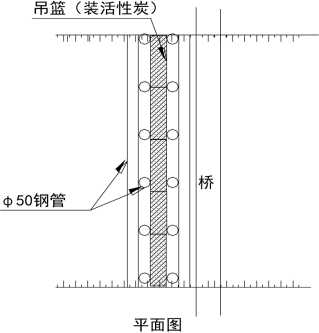

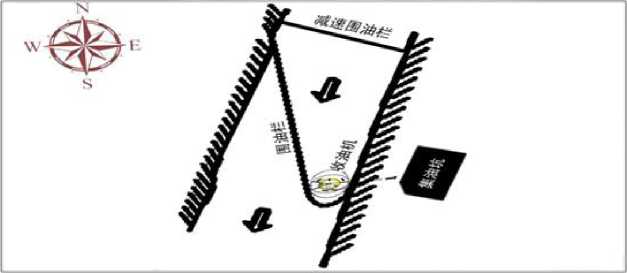

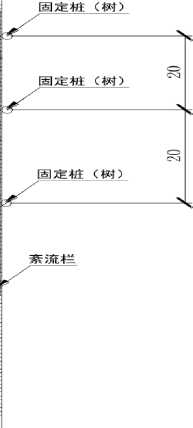

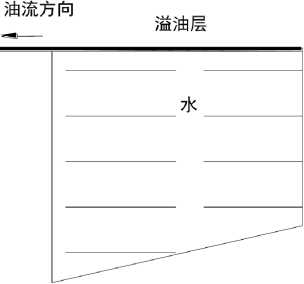

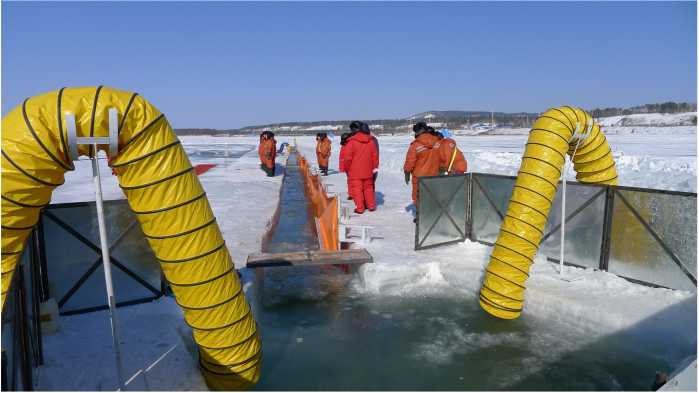

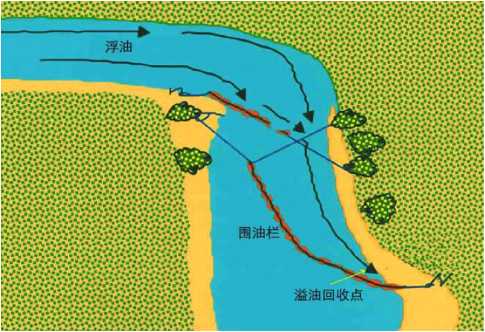

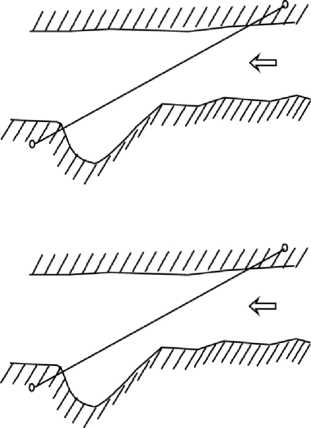

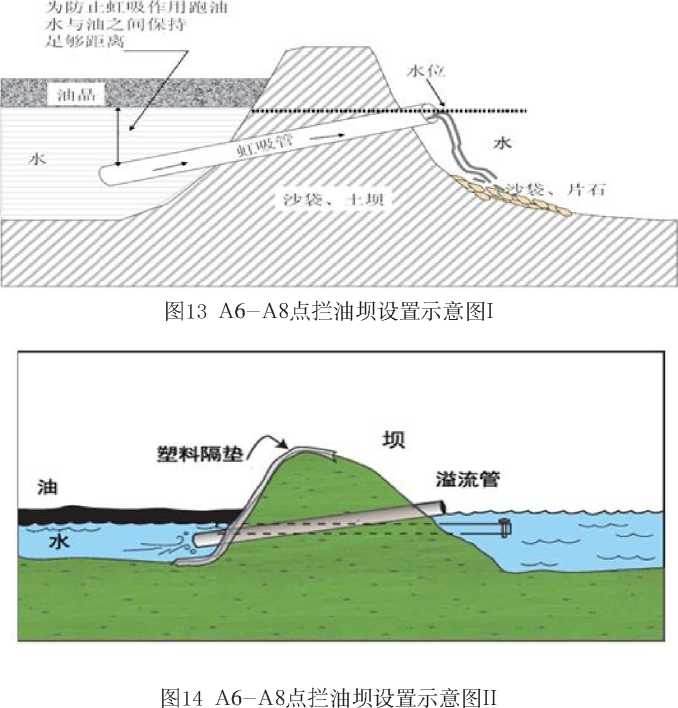

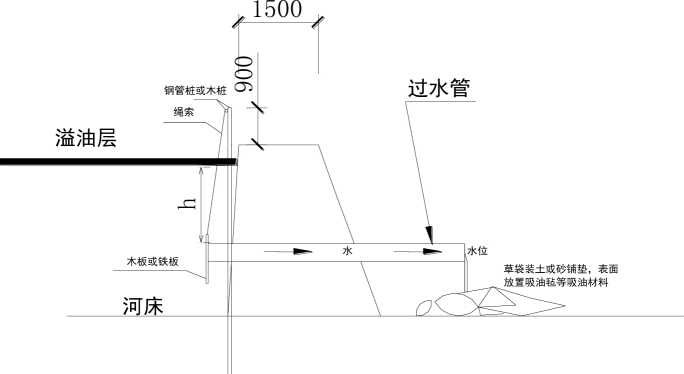

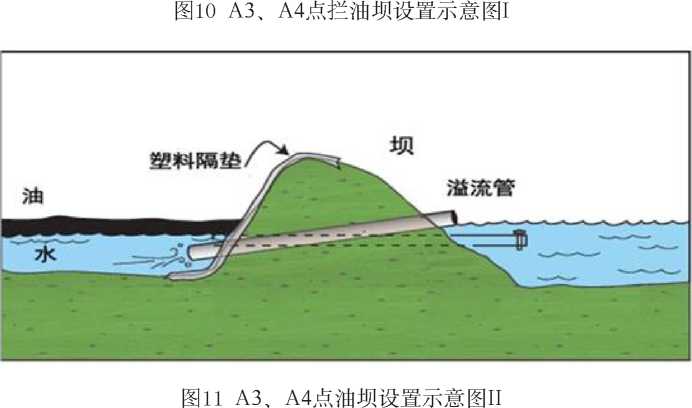

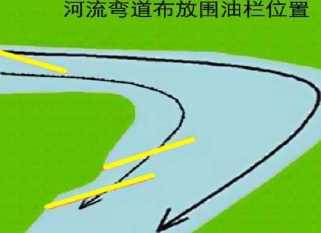

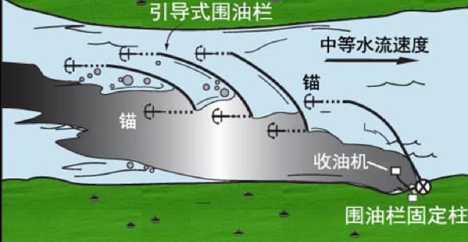

穿河管段突发事件处置执行上级单位六步法，即：“一围、二拦、三筑、四控、五收、六清”， 具体内容详见附件6。
4.4.2.15高风险管段突发泄漏
(1) 穿越人口密集区突发事件
a. 组织抢险人员沿测定的可燃气体边界设置警戒隔离带。
b. 在地方政府领导下，封闭进入警戒隔离区的道路。
c. 组织抢险人员以电台、电视、电话、高音喇叭等方式告知影响区域内人员向上风方向 安全地带撤离。
d. 在政府统一领导下，采取必要措施疏散影响区域内滞留人员。
e. 若有人员伤亡，第一时间联系医疗救助部门开展人员救护工作。
f. 妥善安置疏散人员的生活。
g. 对泄漏点处置执行站外管道突发事件相关处置。
(2) 与城市管网交叉
a. 组织抢险人员沿测定的可燃气体边界设置警戒隔离带。
b. 在地方政府领导下，封闭进入警戒隔离区的道路。
c. 组织抢险人员以电台、电视、电话、高音喇叭等方式告知影响区域内人员向上风方 向安全地带撤离。
d. 在政府统一领导下，采取必要措施疏散影响区域内滞留人员。
e. 若有人员伤亡，第一时间联系医疗救助部门开展人员救护工作。
f. 妥善安置疏散人员的生活。
g. 地上探边：根据地上燃气浓度检测结果，查找划定达到爆炸下限10%的边界和燃气 浓度为0的边界。地上探边包括相关的建筑物、停靠车辆等内部。
h. 地下探边：在相关区域，通过地下钻孔及其他方法，检测地下的油气浓度，查找并 划定达到爆炸下限10%的边界和燃气浓度为0的边界。
i∙沟井管道探边：查找相关区域内的上水、下水、暖气、电力、电信等全部阀井、警井, 检测井内的燃气浓度，对发现有油气浓度的井，应沿敷设管线向外扩展探测，查找油气串气 蔓延的边界。
j .对泄漏点处置执行站外管道突发事件相关处置。

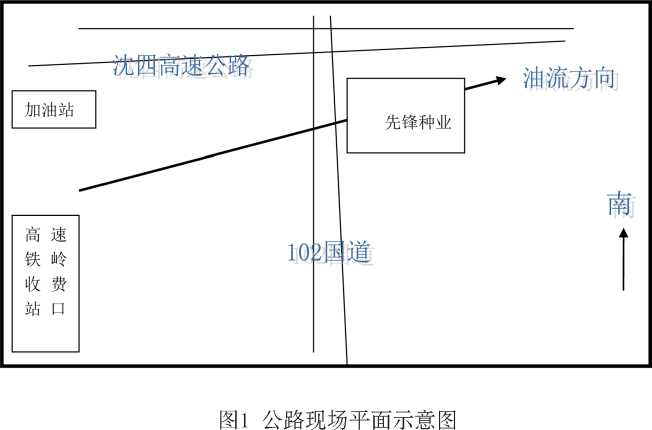

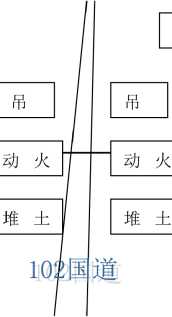

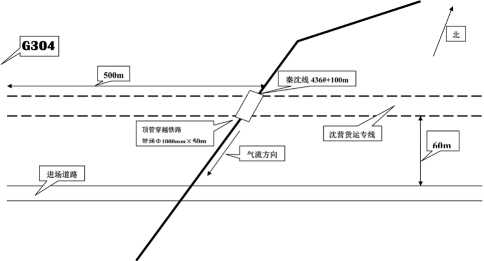

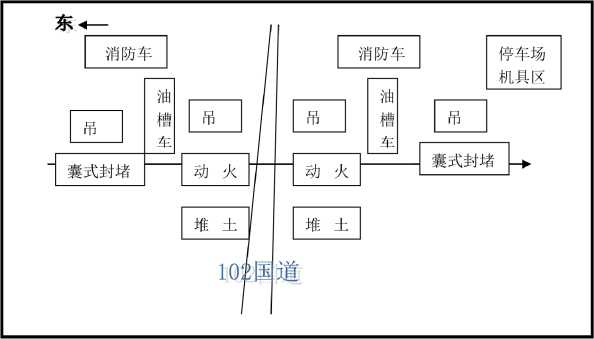

(3)与铁路、公路交叉突发事件
a. 向XX调度中心、请示管道停输，关闭上、下游截断阀(输气管道ESD自动关闭)。
b. 根据现场情况确定隔离区范围，配合政府相关部门设置警戒线、疏散隔离区内与抢 险救援无关人员。
c. 选择合适位置，协调、组织应急抢险队伍在泄漏点两侧进行封堵，排油。
d. 组织抢险人员对泄漏点进行围堰，开挖防渗集油坑。
e. 油品回收，组织抢险人员进行作业坑开挖，拆除防腐层等工作。
f. 因管道上方存在铁路、公路限制，不能采用直接开挖换管或焊接卡具，处置方法根 据现场开挖后套管情况分别按以下两种方法进行抢修施工。方法一：如铁路、公路下方存在 水泥套管，按照水泥套管内穿钢管与原管线连接方式进行抢修；方案二：如铁路、公路下方 不存在水泥套管，采取在管线内部穿钢管与原管线临时连接方式进行抢修，先保障通油以及 不影响铁路运输。
g∙组织、协调现场人员、物资，确保抢险方案实施。
h. 抢险结束后，检查管体防腐处理情况。
i. 请示XX调度中心或XX调控中心恢复生产。
j∙确认修复完成，作业现场恢复。
注：抢险现场全过程可燃气体检测。
4.4.2.16职业中毒窒息事故
a. 立即停止导致职业病危害突发事件的作业。
b. 立即实施十分钟初期急救措施，同时立即报告报告事发站队所在市县应急办和XX 调度中心；在专业的医疗急救车辆赶到危害现场之前的十分钟内，将遭受或可能遭受急性职 业中毒的人员撤到安全区域，对中毒或窒息人员采取人工心肺复苏术；对于创伤人员进行应 急的简単包扎结扎术等必要措施，为专业医疗卫生机构介入或转运伤者争取时间。
c. 组织控制职业病危害突发事件现场，进行应急现场隔离，防止发生次生危害。
d. 做好波及区域的布防，切断一切可能扩大传染、危害范围的环节，严防危害事态扩大。
e. 全力做好善后安抚工作，维护企业安全生产和社会稳定。
f. 积极开展并配合有关部门对突发事件原因及责任的调查，追究有关责任人的责任。
注:当现场处置需要高压封堵时，向上级主管部门请示，调集其他抢险队伍进行高压封堵。
当In级突发事件应急处置工作结束，或相关危险因素排除后，现场应急指挥部确认应急 状态可以解除时，由应分公司急领导小组组长决定并发布应急状态解除命令，宣布应急状态 解除。对应急行动全过程进行记录，并将全部应急活动记录及资料归档。解除方式为：应急 领导小组组长或委托人以电话或短信方式通知应急领导小组成员。
(短信模版:经分公司应急领导小组研究决定，关闭分公司生产安全突发事件应急预案。)
应急响应结束后，按照地方政府要求，组织进行污染物的处理、环境的恢复、抢险过程 和应急救援能力评估及预案的修订等工作。
分公司建立健全了卫星应急通信系统，按照上级单位要求大力发展视频远程传输技术, 保障文字、声音和图象等信息传输，确保应急领导小组与应急现场的应急通信联络畅通。保 障特殊情况下信息生成、传输、存储等工作的机密性和可靠性。
各単位应在现场提供电话、传真、网络等可靠的信息报送手段。

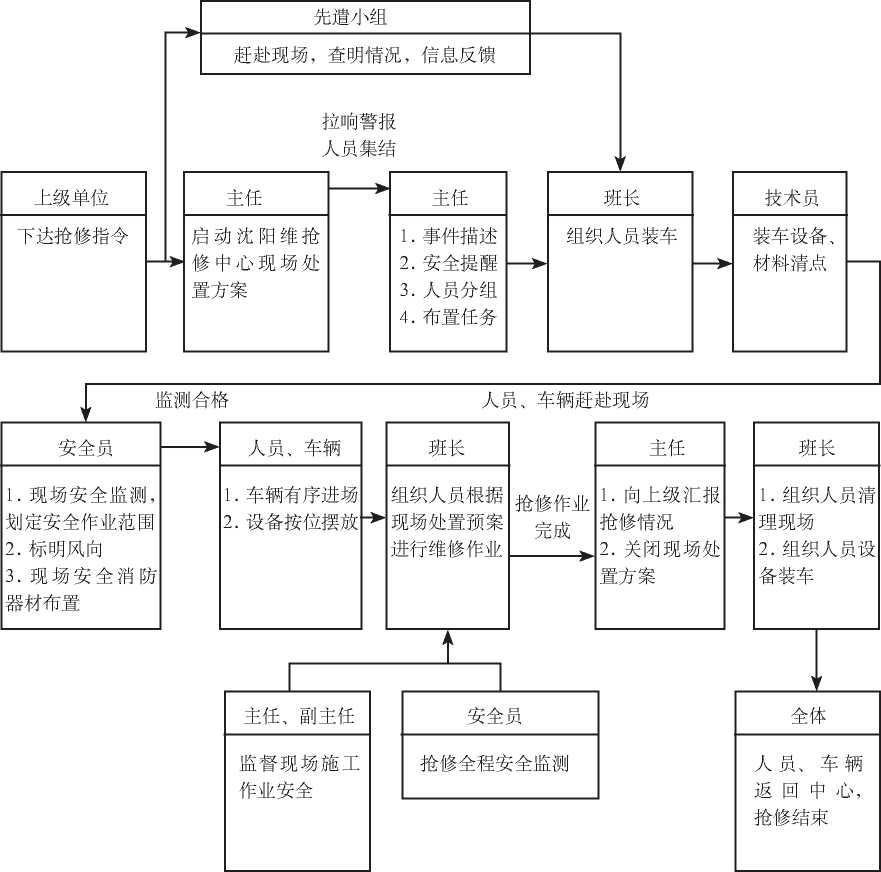

分公司下设XX阳维抢修中心、XX消防队两家应急保障単位。同时，与企业建立了应 急依托关系，签署了维抢修依托保驾协议，形成了自建与依托相结合的应急物资和装备保障 体系。在应急状态下，由分公司应急领导小组统一调配使用。必要时也可向上级単位申请启 动区域联动机制。
分公司为所辖各站队配备了专业应急车辆、设备及工具，储备了应急物资，并且，每年 按照各站队实际情况补充、更新设备、机具、物资。上级単位在XX地区设置一级库两座, 满足大型抢修物资供应需要。
(1) 财务部门负责落实应急工作年度资金专项预算和不可预见资金安排，保证应急管理 专项工作所需资金。
(2) 年度专项资金用于日常应急工作，包括应急管理系统和应急专业队伍建设，应急装
备配置，应急物资储备，应急宣传和培训，应急演练以及应急设备日常维护、预案审查及备 案等。
(3)不可预见资金用于处置突发事件及其它不可预见事件。财务部门负责确保应急管理 专项资金到位。在突发事件情况下，按应急领导小组的指令，保证所需的应急资金。
各站队根据突发事件性质、严重程度、范围等选择应急处置和救援可依托的外部专业队 伍、物资、技术等，确保突发事件的应急处置、消防、环境监测、医疗救治、治安保卫、交 通运输等应急救援力量到位。
分公司应急状态下的后勤保障主要由分公司办公室、矿区及事发站队相关人员负责，主 要负责保障现场应急指挥部的正常秩序，保持现场应急指挥部的应急通道畅通，应急设施完 好；必要时，启用应急临时办公设施；并负责应急交通工具、应急人员食宿及对外来采访突 发事件人员进行疏导和妥善安排等工作。
分公司根据应急需要，依托社会应急医疗救护资源，支援现场应急救治工作。
培训部门制定各类专业应急人员、应急指挥人员、企业员工相关的应急培训计划，使其 了解并掌握应急预案总体要求和与员工相关内容的详细要求。
每半年至少开展一次分公司级应急预案演练；各站队每季度至少开展一次站队级应急预 案演练。
如有以下原因应及时对应急预案进行修订：
(1) 新的相关法律法规颁布实施或相关法律法规修订实施；
(2) 通过应急预案演练或经事故检验，发现应急预案存在缺陷或漏洞；
(3) 应急预案中组织机构发生变化；
(4) 新建工程项目投产前或重大工程发生变化时；
(5) 生产工艺和技术、应急资源发生重大变化的；
（6）面临的风险或其他重要环境因素发生变化，形成新的重大危险源的。
分公司级应急预案应向上级単位、XX省县级及以上政府相关主管部门备案。
本预案由分公司管道科负责发布、制定并解释。公司各部门和单位按照本应急预案的规 定履行职责，组织制定相应预案并负责解释。
分公司生产安全突发事件应急预案由分公司应急领导小组组长签署。
本预案自发布之日起实施，《XX分公司生产安全突发事件（突发事件）综合应急预案》 （2015）同时废止。
《中华人民共和国突发事件应对法》（中华人民共和国主席令第69号）
《中华人民共和国安全生产法》（中华人民共和国主席令第13号）
《中华人民共和国职业病防治法》（中华人民共和国主席令第52号）
《中华人民共和国消防法》（中华人民共和国主席令第6号）
《危险化学品安全管理条例》（中华人民共和国国务院令第344号）
《中华人民共和国石油天然气管道保护法》（中华人民共和国主席令第30号）
《生产安全事故应急预案管理办法》（安监总局令第17号）
《生产经营単位生产安全事故应急预案编制导则》（GB/T 29639-2013）
《重大危险源辨识》（GB 18218-2009）
《中国石油天然气集团公司突发事件总体应急预案》（中油商业机密编号899）
《中国石油天然气集团公司天然气与管道业务突发事件专项应急预案》（2014年）
《突发事件应急预案编制指南》（Q/SY 1517—2012）
《中国石油天然气集团公司安全生产应急管理办法》（中油安〔2015〕175号）
《中华人民共和国石油天然气管道保护法》（中华人民共和国主席令第三十号）
《中国石油天然气集团公司生产安全事故管理办法》（中油安字〔2007〕571号）
《中国石油天然气集团公司安全生产管理规定》（中油质安字〔2004〕672号）
《危险化学品単位应急救援物资配备要求》（GB 30077-2013）
XX分公司隶属于中国石油天然气股份公司XX公司，企业性质XXXXX,机关办公地 点位于XX省XX市XX区。承担着XX原油的接收与分输，以及XX天然气向当地用户供 气任务。
输油设施情况：管理输油站场XX座，分别为XX、XX站；管理计量站XX个，为 XX、XX站。主要设备有储油罐XX座，存储能力XX万立方米；输油泵机组XX台套，原 油加热设备XX台套；管辖输油管道XX条，途经XX市、县、区，输油管道全长XXkm, 沿线设有截断阀室XX座。
输气设施情况:输气站场XX座,分别为XX站、XX站;管辖输气管道XX条,途经XX市、 县、区，管道全长XXkm ；线路设有截断阀室XX座。
在XX市设有XX维抢修应急保障単位。
参照《集团公司突发事件分类分级目录》的规定，按照事故性质、严重程度、可控性和 社会影响程度，事故总体分级一般分为四级：I级事故(集团公司级)、II级事故(企业级)、 In级事故(企业下属単位级)、IV级事故(企业基层站队级)。
I级事故
凡符合下列情形之一的，为I级事故。
(1) 造成或可能造成陆上原油管道初凝。
(2) 发生油气长输管道、站场(包括油库、储气库)、阀室爆炸着火事故。
(3) 造成或可能造成天然气干线管道停输导致下游居民用气停止供应超过24小时；造 成或可能造成原油、成品油干线管道输送中断72小时以上。
(4) 造成或可能造成5人以上死亡(含失踪)，或50人以上受伤(含急性职业中毒)。
(5) 造成或可能造成5000万元以上的直接经济损失。
(6) 造成或可能造成大气、土壤、水环境重大及以上污染。
(7) 发生在环境敏感区的油品泄漏量超过10吨，以及在非环境敏感区油品泄漏量超过 100吨，造成重大污染的事故。
(8) 对社会安全、环境造成重大影响，影响3000户以上居民用户用气，或需要紧急转 移疏散IOOO人以上。
(9) 区域生态功能部分丧失或濒危物种生存环境受到污染。
(10) 油品管道泄漏污染导致或可能导致县级及以上城区集中式饮用水水源取水中断12 个小时以上，或饮用水水源一级保护区、重要河流、湖泊、水库、沿海水域或自然保护区核 心区大面积污染，単独地区公司启动预案且无法救助的。
(H)油气长输管道与城镇市政管网交叉点段发生泄漏，可能造成重大安全、环保事故, 或造成重大社会影响引起媒体高度关注，或省级人民政府启动了相关应急预案。
(12)油品管道泄漏导致或可能导致致使森林或者其他林木死亡Von?以上，或者幼树 死亡7500株以上。
(13) 引起国家领导人关注，或国务院、相关部委领导做出批示。
(14) 弓I起人民日报、新华社、中央电视台、中央人民广播电台等国内主流媒体,或法新社、 路透社、美联社、合众社等境外重要媒体负面影响报道或评论。
Il级事故
凡符合下列情形之一的，为H级事故：
(1) 油气长输管道泄漏造成管线停输，未达到I级事故的。
(2) 造成或可能造成原油、成品油干线管道输送中断8小时以上72小时以下；造成或 可能造成天然气干线管道停输，导致天然气供应中断8小时以上24小时以下。
(3) 造成或可能造成IOOO万元以上，5000万元以下的直接经济损失。
(4) 造成或可能造成人员死亡(含失踪)，或10-49人受伤(含急性职业中毒)。
(5) 造成或可能造成大气、土壤、水环境较大污染。
(6) 对社会安全、环境造成重大影响，需要紧急转移安置500人以上，IOOO人以下，或 影响IOOO户以上3000户以下居民用气。
(7) 因环境污染导致或可能导致跨市界、跨省界污染事故，造成跨地级行政区域纠纷, 使当地经济、社会活动受到影响。
(8) 发生在环境敏感区的油品泄漏量为1-10吨，以及在非环境敏感区油品泄漏量为 10-100吨，造成较大污染的事故。
(9) 油品管道泄漏导致或可能导致乡镇级集中式饮用水水源取水中断12个小时以上, 或饮用水水源二级保护区、自然保护区缓冲区、实验区受到污染的。
(10) 造成或可能造成一般小型河流、沟渠、水塘大面积污染。
(H) 油品管道泄漏导致或可能导致森林或者其他林木死亡50立方米以上，或者幼树死 亡2500株以上的。
(12) 引起省部级或集团公司领导关注，或省级政府部门领导做出批示。
(13) 引起省级主流媒体负面影响报道或评论。
Ill级事故
凡符合下列情形之一的，为In级事故：
(I) 造成或可能造成原油、成品油干线管道输送中断4小时以上8小时以下，或造成或 可能造成天然气干线管道停输，导致天然气供应中断4小时以上8小时以下。
(2) 造成或可能造成500万元以上，IOOO万元以下的直接经济损失。
(3) 造成1-9人受伤(含急性职业中毒)。
(4) 对社会安全、环境造成较大影响，影响500户以上IOOO户以下居民用气，或需要 紧急转移安置50人以上，500人以下。
(5) 发生在环境敏感区的油品泄漏量为0.1-1吨，以及在非环境敏感区油品泄漏量为 1-10吨，造成一般污染的事故。
(6) 造成或可能造成大气、土壤、水环境一般污染。
⑺弓I起地(市)级领导关注，或地(市)级政府部门领导做出批示。
(8)引起地(市)级主流媒体负面影响报道或评论。
IV级事故
凡符合下列情形之一的，为IV级事故：
(1) 造成或可能造成500万元以下的直接经济损失。
(2) 对社会安全、环境造成影响，需要紧急转移安置10人以上，50人以下。
(3) 发生在环境敏感区的油品泄漏量为0.1吨以内，以及在非环境敏感区油品泄漏量为 1吨以内，造成轻微污染的事故。
1. XX分公司应急领导小组
组长：经理
副组长：党委书记、党委副书记、副经理
组员：办公室主任、生产科科长、管道(保卫)科科长、安全环保科科长、党群科科长、 计划经营科科长、财务资产科科长、人事(组织)科科长、物资供应站站长、矿区管理中心 副主任、XX站站长、XX维抢修中心主任、XX消防队队长
主要职责：
(1) 负责XX分公司生产安全事故的组织领导和决策指挥；
(2) 负责应急状态下调动分公司内部抢修人员、设备、物资等资源；
(3) 负责组织向当地政府应急办报告、求助，并配合地方政府开展相关应急工作；
(4) 负责组织收集现场抢险信息及监控舆情信息，并向上级单位及时反馈；
(5) 负责组织应急预案制修订、培训及演练等工作。

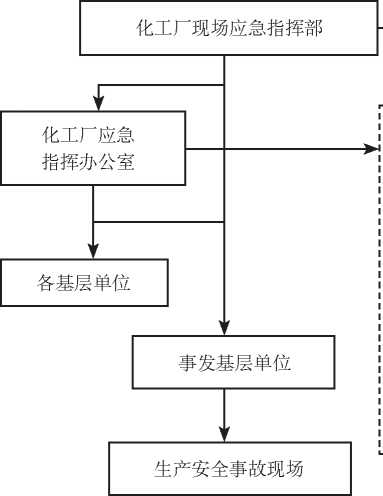

2. 现场应急指挥部
为指挥事故现场抢险，由分公司应急领导小组成员在现场组成现场指挥部，指挥并开展 现场抢险救援行动，并下设：
指挥：由分公司应急领导小组组长或其指定副组长担任
副指挥：由分公司应急领导小组中分管安全、生产、管道、矿区、维稳业务副组长担任。
成员：办公室主任、生产科科长、管道保卫科科长、安全环保科科长、物资供应站站长、 党群科科长、计划经营科科长、财务资产科科长、矿区管理中心副主任；属地站站长；维抢 修中心主任；XX消防队队长
主要职责：
(1) 负责分公司生产安全事故的现场指挥、决策工作，下达应急处置指令；
(2) 负责指挥协调现场的抢险救灾、应急物资调拨工作；
(3) 负责批准预案的启动和关闭工作；
(4) 负责在事故应急处置过程中配合地方应急、安监、环保等部门应急联动。
3. 各应急工作组
应急协调组
组长：办公室主任
副组长：办公室副主任、矿区副主任
主要职责：
（1） 事故发生后,按照应急领导小组组长安排,通知小组成员赶赴现场开展应急抢险工作;
（2） 应急期间安排专人值班值守,收集现场应急抢险进展信息,并按规定报送重大（突发） 事件信息初报、续报、终报；按应急事件等级，承担信息汇总，协调落实应急领导小组指令；
（3） 负责现场应急指挥部通讯、办公、车辆等后勤保障。
运行调度组
组长：生产科科长
成员：生产科副科长、各输油气站主管生产副站长及生产相关人员
主要职责：
（1） 负责事故状态下协助上级生产运行部门进行生产调度指挥，组织所辖输油气站、计 量站实施应急工艺操作与监护；
（2） 负责在抢险期间及时了解并向相关部门通报生产运行懵况；
（3） 负责向上级部门汇报生产运行情况；
（4） 负责组织泄漏原油的回收、计量工作。
抢险救援组
根据事故不同类型，抢修救援组具体设置如下:
（1） 站内事故抢修救援组
组长：生产科科长
成员：生产科副科长、生产科科员；XX维抢修中心主任、副主任；本単位消防队队长、 副队长；各站站长及生产相关人员；维抢修中心相关人员
主要职责：
1） 站场发生生产安全事故时，按照分工开展抢修、警戒工作；
2） 负责指定站内生产人员现场收集、并定时向应急指挥部反馈抢险进展信息；
3） 负责制定抢修方案，经现场指挥部批准后组织实施；
4） 负责调集外部依托资源配合抢险，开展现场油污防控及治理；
5） 负责事故受损设备设施统计；
6） 协助安全消防组开展现场后续处置；
7） 协助财务部门开展抢险保险理赔取证。
（2） 站外管道事故抢修救援组
组长：管道（保卫）科科长
成员：管道（保卫）科副科长、管道（保卫）科科员；XX维抢修中心主任、副主任； 各站站长及管道相关人员；维抢修中心相关人员
主要职责：
1） 站外管道及阀室发生生产安全事故时，按照分工开展抢修、警戒工作；
2） 负责指定管道人员现场收集、并定时向应急指挥部反馈抢险进展信息；
3） 负责调集社会依托资源（人员、机具）开展现场油污防控及治理；
4） 负责制定抢修方案，经现场指挥部批准后实施；
5） 协助安全消防组开展现场可燃气体监测；
6) 协助安全消防组开展现场后续处置；
7) 协助财务部门开展抢险保险理赔取证。
(3)突发急性职业中毒(窒息)事故救援组
组长：安全环保科科长
成员：安全环保科科员、各站站长、各站队安全员
主要职责：
1) 负责按照应急指挥部指令组织开展中毒人员紧急送医救治工作；
2) 负责有毒、有害物扩散防控；
3) 负责指定人员现场收集、并定时向应急指挥部反馈防控、救援进展信息；
4) 负责开展现场后续处置。
安全环境保障组
组长：安全环保科科长
成员：安全环保科相关人员、本単位消防队队长、各站队安全员
主要职责：
(1) 负责抢险过程中的安全措施检查、组织消防掩护与动火监护；
(2) 负责配合当地政府应急、安监、环保等部门开展应急处置；
(3) 负责协助地方医疗机构进行现场救护；
(4) 负责配合地方安监、环保部门开展现场调查、监测；
(5) 负责抢险后环境恢复治理。

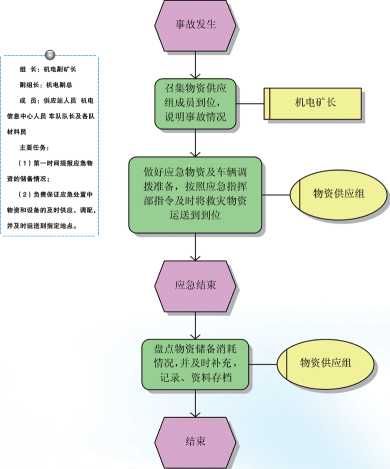

抢险物资保障组
组长：物资供应站站长
组员：物资供应站相关人员、各站站长、材料员
主要职责：
(1)负责按照应急指挥部指令运输、分发、回收抢修物资及材料；
⑵负责抢险消耗物资统计，办理相关手续。
资金及理赔保障组
组长：财务资产科科长
组员：财务资产科相关人员、各站队办事员
主要职责：
(1) 负责与上级财务部门协调，筹集现场抢险资金；
(2) 抢险结束后按照财务规定核销抢险费用；
(3) 抢险过程中及时协调保险公司开展现场理赔取证；
(4) 负责后续的保险理赔工作。
信息新闻组
组长：党群科科长
成员：党群科相关人员
主要职责：负责舆情监督及新闻报道的审查工作。
法规保障组
组长：计划经营科科长
成员：计划经营科副科长及相关人员
其主要职责：
(1) 负责抢险过程中法律关系的处理；
(2) 负责法律风险防范的相关事宜。
4.应急日常管理机构
XX分公司应急日常管理部门由分公司应急领导小组办公室(设在管道科)、主要工作 部门(生产科、管道科、安全科、办公室)及应急工作支持部门(计划科、财务科、供应站等)。
主要职责：
(1) 负责日常性应急管理和准备工作；
(2) 负责分公司应急预案的编制、修订、发布和演练工作；
(3) 指导分公司所属各站队处置方案的编制、修订、发布和演练工作；
(4) 负责组织应急演练过程资料在PlS系统中填报工作；
(5) 负责统筹规划、提出相应专业应急资源的配置意见。
(1)原油特性
表1原油危险、有害特性表
|
名称 |
原油 英文名 CrUde OiI 危险性分类 第三类易燃液体 |
|
理化特性 |
外观与性状：视组分的不同具有不同的颜色，如黑色，褐色等的液体； 凝点(°C)：俄油＜ -25,庆油29 ； 析蜡点(°C):俄油12,庆油42 ； 相对密度(水=1)：俄油0.75-0.95,庆油0.8620 ； 毒性：有毒。______________________________________ |
|
危险特性 |
易燃烧。本产品遇到高热、火星或火苗极易引起燃烧爆炸。在火场中，受热 的容器易引起爆炸。受热分解成小分子量的骨类。____________ |
|
健康危害 |
侵入途径：吸人,食入，经皮吸收。 皮肤危害：对皮肤具有过敏性影响。 眼睛接触：具有不同程度的刺激性。因接触时间的长短和采取的措施的不同 会产生不同程度的伤害。 吸入：会刺激呼吸道和呼吸器官。主要症状：恶心，头晕。_________ |
|
防护措施 |
呼吸系统防护：一般不需要特殊防护，但建议特殊情况下，佩带自吸过滤式 防毒面具(半面罩)。 眼睛防护：一般不需要特别防护，高浓度接触时可戴安全防护眼镜。 身体防护：穿防静电工作服。 手防护：戴一般作业防护手套。______________________ |
续表
|
急救措施 |
皮肤接触：用清水冲洗15分钟；衣服与鞋子在再次穿用之前要彻底清洗干净； 如果仍出现不适请医生处理。就医治疗。 眼睛接触：立即用大量清水冲洗15分钟。立即请医生处理。 吸入：转移到空气清新处，保持呼吸道通畅。如呼吸困难，给输氧。如呼吸 停止，立即进行人工呼吸。就医。______________________ |
|
泄漏应急处理 |
应急处理：迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。 切断火源。建议应急处理人员戴正压自给式呼吸器，穿防静电工作服。尽可 能切断泄漏源。防止流入下水道、排洪沟等限制性空间。 少量泄漏：用砂土或其它不燃材料吸附或吸收。 大量泄漏：构筑围堤或挖坑收容。用泡沫覆盖，抑制蒸发。用防爆泵转移至 槽车或专用收集器内，回收或运至废物处理场所处置。__________ |
|
灭火方法 |
切断油、气源。喷水冷却容器，可能的话将容器从火场移至空旷处。灭火剂： 雾状水、泡沫、二氧化碳、干粉。_______________________ |
(2)天然气特性
表2天然气危险、有害特性表
|
名称 |
天然气I英文名 |
natural gas |
危险性分类 |
第三类易燃液体 |
|
理化特性 |
外观与性状：无色或淡黄色易挥发液体，具有特殊臭味； 熔点(°c) e -182.5 ； 沸点(°C) ： ≥ -161 ； 相对密度(水=1) ： 0.45 (液化)； 相对蒸汽密度(空气=D : ≥ 0.42 ； 爆炸上限(V /V) : 82 ； 爆炸下限(V/V) : 5 ； 溶解性：微溶于水，溶于醇、乙酷； 毒性：微毒。__________________________________ | |||
|
危险特性概述 |
天然气属于易燃易爆物品，遇明火、高热能引发燃烧和爆炸。天然气中的硫 化氢比重大于空气，能在较低处扩散到相当的地方。如果遇到高热，容器内 压力增加到承压极限有开裂和爆炸的危险。_______________ | |||
|
健康危害 |
侵入途径：吸入、经皮吸收。 皮肤危害：对皮肤具有过敏性影响。 眼睛接触：视天然气中硫合化物和氮化合物的含量具有不同程度的刺激性。 因接触时间的长短和采取的措施的不同会产生不同程度的伤害。 吸入：会刺激呼吸道和呼吸器官。视天然气中硫化氢的含量具有不同程度危 害性。 主要⅛状：头晕，昏厥甚至死亡。_______________________ | |||
|
防护措施 |
呼吸系统防护：一般不需要特殊防护，但建议特殊情况下，佩带自吸过滤式 防毒面具(半面罩)。 眼睛防护：一般不需要特别防护，高浓度接触时可戴安全防护眼镜。 身体防护：穿防静电工作服。 手防护：戴一般作业防护手套。______________________ | |||
续表
|
急救措施 |
皮肤接触:用清水冲洗15分钟；衣服与鞋子在再次穿用之前要彻底清洗干净； 如果仍出现不适请医生处理。若有冻伤，就医治疗。 眼睛接触：立即用大量清水冲洗15分钟。立即请医生处理。 吸入：转移到空气清新处，保持呼吸道通畅。如呼吸困难，给输氧。如呼吸 停止，立即进行人工呼吸。就医。______________________ |
|
泄漏应急处理 |
应急处理：迅速撤离泄漏污染区人员至上风处，并进行隔离，严格限制出入。 切断火源。尽可能切断泄漏源。合理通风，加速扩散。喷雾状水稀释、溶解。 构筑围堤或挖坑收容产生的大量废水。如有可能，将漏出气用排风机送至空 旷地方或装设适当喷头烧掉。也可以将漏气的容器移至空旷处，注意通风。 漏气容器要妥善处理，修复、检验后再用。 少量泄漏：切断火源。有可能，将漏出气用排风机送至空旷地方或装设适当 喷头烧掉。 大量泄漏：切断火源。建议应急处理人员戴自给正压式呼吸器，穿消防防护 服，并注意泄漏蒸气冻伤，佩戴防冻服装、眼镜、手套和鞋。_______ |
|
灭火方法 |
切断气源。喷水冷却容器，可能的话将容器从火场移至空旷处。灭火剂：雾 状水、泡沫、二氧化碳、干粉。________________________ |
管道发生泄漏事件后，应在最短时间内采取有效的方法控制泄漏油品流入下游河流，避 免环境污染事态的进一步扩大。一般有以下几种工况：
(1)沟渠、小溪处发生泄漏的围堵
1)若沟渠、小溪内干涸无水，直接在漏油点下游低洼处筑实体坝将沟渠、小溪闸死, 如图1所示；在泄漏点附近若有废弃的坑矿或更大的干涸沟渠等，同时开挖导油沟至此存油。 还应根据泄漏点及两侧的高差，估算可能泄漏的油量。
图1沟渠、小溪处发生泄漏围堵示意图
2)若沟渠、小溪有水，应在泄漏点下游低洼处筑控制坝(堰)，详细做法参见附件6第 3部分控制坝(堰)。泄漏点周围若有废弃的坑矿或更大的干涸沟渠及鱼塘等，同时开挖导油 沟至此存油。
(2) 较大河流处发生泄漏的围堵
若管道在常年流水的较大型河流穿越处发生泄漏事件，应进行围油栏的拦堵。
(3) 岸上发生泄漏的围堵
若管道在离沟渠、小溪及河流等水域较远的地方发生泄漏，应首先考虑地形地势，在地 势低洼处且易流向附近沟渠、小溪或河流的部位砌筑实体坝，做法同附件6第3部分实体坝, 坝体高度不宜小于1.5InO同时在远离水域的部位挖集油坑和导油沟。坝体材料宜就地取材， 夯实坚固。集油坑及实体坝围起来的容积应能满足油品泄漏量在油槽车到来之前的存放，整 体效果如图2所示。
图2岸上发生泄漏的围堵示意图
(4)应在集油坑和导油沟内敷设防渗塑料布。
泄漏油品进入水面较宽的河流后，应采用围油栏进行拦截收油工作。围油栏种类一般有 篱笆式和窗帘式，窗帘式围油栏又分为固体浮子、充气浮子和岸滩型围油栏。围油栏布设需 在河道两岸打坚固的钢桩、木桩或利用已有的树木等，围油栏与河道的夹角跟河水的流速有 关，流速越大，夹角越小，夹角一般应控制在15。〜60。之间。围油拦的布设方法主要有以 下几种：
(1)篱笆式围油栏
篱笆式围油栏由浮子、配重、锚链及栏裙组成，如图3所示，此种围油栏抗垃圾杂物能 力强，适用于平静水面的河流。
图3篱笆式围油栏示意图
（2）河道顺直（河宽＜ 50m）处的布设方法
采用紊流栏、导流栏和收油栏组合的形式，能够快速将溢油集中到固定收油点上，如图 4所示，围油栏根据水流速及溢油量选择规格型号。
固定桩C树）
固定桩（树）
汇油坑
固走桩CW）
水流方向
图4河道顺直（河宽V50m）处的布设示意图
（3）河道顺直（河宽〉50m）处的布设方法
对于河面宽度大于50m的河流，采用雪佛龙结构形式布设，如图5所示，或采用阶梯 式结构布设，如图6所示，此方法可有效将溢油引导到河流两岸。
水流方向
水流方向
图5河道顺直（河宽＞50m）处的布设示意图
图6阶梯引导式围油栏布放示意图
（4）河道弯道处的布设方法
河道弯道处的布设可利用河道的弯度及水流运动的轨迹，将溢油快速收集到岸边回收, 如图7和图8所示。
图7河道弯道处围油栏布设方法示意图（I）
图8河道弯道处围油栏布设方法示意图(II)
(5)海洋、岸滩和激流处的布设方法
根据海潮大小及河水激流流速大小，合理选择海洋型围油栏、岸滩型围油栏，根据浪高 及溢油大小，合理选择围油栏栏裙的尺寸。如图9、图10和图11激流型围油栏所示。
图9海洋型围油栏
图11激流型围油栏
（6）冰下流水处的布设方法
在冬季，若冰封的水面下发生管道油品泄漏事件，应采用破冰开冰槽布设围油栏的方法, 如图12所示。
图12冰下流水处的布设围油栏布设示意图
3.巩
泄漏油品进入沟渠、小溪、河流等水域后，应采取筑坝方式进行拦截。筑坝的材料应就 地取材，常用的有泥土、沙袋、雪、木板、草木、活性炭等，筑坝的方法主要有以下几种：
（1）实体坝
坝体顶宽一般不宜小于1.5m,坝体底宽不宜小于2.5m,且满足土体放坡系数要求（放 坡系数不宜低于1 ：0.5）,迎水面设置塑料布防止油品渗透。适用于在干涸的沟渠及小溪（尤 其在管道泄漏处）或冬季冰下无水的冰面筑坝。如图13所示。
⑵控制坝（堰）
坝体尺寸同实体坝，与实体坝不同的是增加了倒置过水管，过水管出口高度不应高于河 岸高度，过水管的设置一定要满足河流的泄流量，否则易导致溃坝。适用于在水面宽度20m 以下的河流、沟渠及小溪（尤其在管道泄漏处）筑坝。如图14、图15所示。具体步骤如下：
图14控制坝（堰）示意图（I ）
图15控制坝（堰）示意图（II）
D坝体砌筑在迎水面宜垒砌成直面，在背水面砌筑坡比1 ： 1 - 1 ： 2,坝定宽度不宜小 于1.5m,必要时可在两側打木桩防护。
2） 利用水重油轻原理，设置倒置过水涵管，过水涵管数量应根据河水流量设置，一层 不够时，可以考虑两层或三层设置。如假设河宽IOm,控制水位深度1.5m,水流速0.5m∕s, 用巾720钢管做过水涵管，需要钢管19根，一层摆放14根，二层摆放5根。
3） 迎水面坝体过水涵管设置木板或钢板，调解河水流量。做法如下：紧贴坝体在过水 涵管间打巾50钢管桩或巾80木桩，桩打入河床深度不宜小于0.5m,高出坝顶高度不应大 于0.9m,桩间距不宜大于3m ；在桩顶处横向绑扎同规格的钢桩或木桩；调节钢板或木板宽 度应大于涵管直径，板下部应挂铁块或石块等坠物，板上部应钻孔栓绳索，绳索绕过桩顶处 横桩，根据调节高度将绳索栓在横桩。
4）调节板应根据水量提前进行设置，一般在河水水量低于涵管过水能力时，将部分过 水涵管用调节板遮挡，当河水水量增大时，逐步提起调节板，直至全部提起；当河水水量又 降低时，逐步放下调节板，直至全部放下。
注：
① 实体坝和控制堰适用于狭窄河流（河流宽度宜小于20m）或小溪，且河底深度不宜大 于2.0m （图中H）。
② 图中単位以毫米计。
③ 坝体用玻璃丝袋装土垒砌而成，土就地取材。
④ 河水泄流量简易判定:俩人相距30m,上游1人扔漂浮物，计时到下游另1人的时间， 计算河水流速，量出河面宽度及深度，计算出河水流量。
⑤ 当过水管无法满足河流泄流量时，为避免溃坝，应准备一定数量的污水泵或泥浆泵。
（3）活性炭坝
以桥梁为依托，用巾50的钢管沿桥边搭成脚手架形式，高度与桥栏杆持平。两排钢管 净间距为0.8m,钢管与钢管净间距为Im,沿钢管高度方向每隔Im用巾50钢管将打入河 床的钢管横向连接在一起，两排钢管中间放入钢制吊篮，吊篮用巾10钢筋制作，钢筋之间 间隔0.2m,吊篮尺寸为长X宽X高=Im×0.6m× Im,吊篮四周及底部用不大于150目 的铁网围住，吊篮中间放入活性炭，脚手架顶部栓绳吊住吊篮，便于活性炭的更换。适用于 水面溢油的后期处理，主要是净化水质。如图16、图17所示。
图17活性炭坝示意图(II)
(4)草垛坝
以草垛(玉米秸捆)为原料进行筑坝拦截，坝体宽度不宜小于2.Om,坝体要紧密结实, 以小桥、树桩等坚固的构筑物为支撑进行筑坝。适用于管道泄漏初始,专用抢险物资到来之前, 且水面宽度不宜大于Ioln的沟渠、小溪及河流。如图18、图19所示。
图18草垛坝示意图(I )
图19草垛坝示意图(II)
管道发生泄漏事件后，应立即与管道途经相关水域的河道管理部门取得联系，充分利用 河道上的闸门，控制好水位，便于溢油回收。
(1) 控制好溢油逃逸路线上河流相关水闸(包括管道泄漏点上游的水闸)，根据上游来 水量合理控制，即保证水位不漫过水闸导致溢油下泄，又不因为放水过多致使收油工作艰难。
(2) 尽可能关闭所有向溢油逃逸河流汇集的其它河流上的水闸，在水系发达地区，可通 过关闸倒闸等分流水量，降低流速，缓解收油压力。
(3) 在无水闸的河流上，可采用“筑”中方法，对不重要的河流筑坝闸死。
泄漏油品及其所污染的水、固体杂质等因其数量的不同，被控制的环境和区域不同，以 及本身物理性质的差异等原因，如何将其收纳到安全的地方，是我们处理溢油工作的重要环 节,熟练掌握收油设备、机具和物资的属性，并与现场实际有机地结合是决胜这一环节的关键。
（1）泵
D适用于倒运或回收陆上被围堵在一定范围内，相对量较大、较集中的泄漏油品。
2） 采用可对原油、成品油、含油泥浆等进行作业的防爆型泵类，具体应结合泄漏油品 的物理特性（粘度、挥发性等）选择适合参数的泵及其附件。
3） 选择可直接利用或易于现场修筑的地方，便于泵类及其配套设备、装运泄漏油品的 容器进出现场作业，合理布放作业面和收油设备。应综合考虑油罐车、轻便储油罐或储油囊 的位置、泵的吸程是否满足、泵吸入口是否能将大多数油品倒空到该处、是否存在即使经过 现场修筑也无法将油品直接泵入罐车，需要多台泵、罐接力倒运装车等各种因素。
4） 对于泄漏量较大、水面上的油层厚度大于3cm的现场回收,可在岸边再挖一个集油坑, 将水面上的油品直接引入坑内，引流渠的沟底高度与水面平齐（如图20所示）。将集油坑内 的油品直接用泵排油入罐。
图20引流渠布设示意图
（2）真空收油机
D适用于陆上分散在滩涂、岩石、坑壁等无法集中的油品和油泥；还可配合水上铲式 收油头和收油机，回收介于收油机和吸油毡两种设备能力之间的粘度较小的浅水面的溢油。
2） 陆上集油坑内的溢油在泵无法继续回收的情况下，首选利用真空收油机直接抽吸进 行回收。也可向坑内适当注水，使油品漂浮后，在表层回收。
3） 在静水或河湾水流较缓、较浅、杂草丛生的区域，亦适合采用真空吸油机。如图21、 图22所示。
图21真空收油机
图22铲式收油头
(3)水上收油机
水上收油机一般有轮鼓式、毛刷式、蝶式及绳式等，如图23、图24所示。在泄漏油品 围控时应提前考虑为收油设备收油创造有利条件，主要考虑以下几方面：
D收油点选择：收油设备、人员便于快速到达，首先优先选择“一河一案”中的已经 确定的拦截点；其次考虑与公路的距离、选择能快速构筑现场作业条件的有利地点；再次选 择水流较平缓，油品不易逃逸的河段，兼顾人员较少相对安全等因素。
2)现场布置：杂物拦截栅的设置应确保水上杂物被拦截，满足收油机不卡堵、下游围 油栏拦油效果不受影响；满足漂浮杂物回收到环保防渗的固体杂物坑内，同时坑内靠近较低 一侧设有集油小坑，及时将空出的油水以及收油机回收的溢油直接收纳到罐车、移动油囊或 轻便储油罐中。现场布置如图25所示。
图23水上亲水材质收油机
图24轮鼓式收油机
防渗彩条布
图25中型河流现场布置示意图
3)为了发挥收油机的最大效能，应修建或利用地形构筑收油现场，如图26所示，尽可 能减少已集结的油品受河道水流的冲击而逃逸。
图26不同地形围油栏布设示意图
(4) 吸油栏、吸油毡联合吸油
在油层较薄、收油机回收效果不好的时候，应考虑采用吸油毡和吸油栏进行吸附，设置 的吸附点应优先考虑有桥梁的河段，亦可利用围油栏制造静水区，在上游投放吸油毡，增大 吸收效果且便于打捞，吸油毡和吸油栏的处理按照固体杂物的处理方法处置。
(5) 凝油剂
在静水、油层薄和相对面积较小的区域，宜选择采用凝油剂进行油品回收。同时采用船 只和吸油栏配合作业。
(1) 消油剂结合活性炭坝清油
在桥上或水闸上游人工抛撒消油剂处理残余油花。消油剂的使用应严格遵守国家有关法 规。同时在桥上或水闸下游适当河段修筑活性炭坝，以进一步提高油品清理效果。
(2) 燃烧或焚烧
1)使用便携式多用途焚化炉处理少量的固体油污物，如图27所示。大量的固体油污物 运至化工垃圾场焚烧处理。
图27便携式多用途焚化炉示意图
2)对于水面油品不易回收时，使用耐火围油栏将油品圈围至水流平稳且周边环境空旷 的河段点燃，如图28所示。燃烧法相对其他油品回收方法能较好的保护环境且费用较低。
图28燃烧处理泄漏油品示意图
(3) 河道清理及拦截点依次撤除
在确定油品泄漏抢修完成之后，依次从油品入河点沿河岸两侧清理残留在土体和植物上 的油污。拦截点也依次从上游向下游撤除，最后一个拦截点在上游全部清理完毕符合要求后, 再予撤除。
(4) 细菌降解
对清理完的河道和土地，可利用嗜油性细菌将残余污油进行生物降解。
|
部门及职务一 |
联系人 一 |
值班电话— |
办公电话 |
手机 一 |
（1）地方政府及相关部门
治安、警戒：110 （外线） 火险、火警：119 （外线） 救护、医疗：120 （外线）
安监局:12350
|
部门 |
联系人 |
值班电话 |
办公电话 |
手机 |
（2）所辖管线各县区防汛指挥部及上游水库联系方式
|
序号 |
防汛管理部门一 |
___地点___ |
联系电话一 |
所属输油站一 |
（3）所辖管线沿线村镇及派出所联系电话
|
序号 |
管辖单位 |
里程（公里） |
县、区、乡镇 |
派出所 |
联系电话 |
（4）中国石油内部关联単位
|
职务 |
姓名 |
手机 |
办公电话 |
住宅电话 |
（5）中国石油区域范围内抢修単位
|
单位 |
姓名 |
手机 |
办公电话 |
住宅电话 |
(1)管道穿越重要河流明细表
|
输油气站 |
管线名称 |
河流名称 |
穿越位置 |
管径(mm) |
穿越方式 |
穿越 长度(m) |
河道 现宽(m) |
备注 |
(2)管道重要公路穿越明细表
|
输油气站 |
管线名称 |
公路名称 |
穿越位置 |
管径 |
穿越方式 |
穿越长度(m) |
公路等级 |
备注 |
(3)管道沿线阀室、阀井明细表
|
名称 |
里程(km) |
高程(m) |
站间距(km) |
类型 |
位置 |
备注 |
(4)管道穿越铁路明细表
|
序号 |
穿越名称 |
桩号间距 |
穿越长度(m) |
穿越方式 |
穿越位置 |
备注 |
(5)管道打孔盗油(气)易发管段
|
序号 |
所属输油站 |
管线名称 |
管段桩号 |
备注 |
|
输油站场 |
重点设备及设施 |
位置 |
情况说明 |
抢修路线 |
|
— |
(1)抢修人员
|
工种 |
领导 |
技术员 |
安全员 |
电工 |
钳工 |
管工 |
电焊工 |
气焊工 |
司机 |
起重工 |
|
人数 |
(2)设备清単
D封堵机具设备
|
设备名称 |
型号 |
单位 |
__数量__ |
备注 |
2)发电电焊设备
|
设备名称 |
型号 |
单位 |
__数量__ |
备注 |
3)抢修机泵设备
|
设备名称 |
型号 |
单位 |
__数量__ |
备注 |
4)车辆设备
|
设备名称 |
型号 |
单位 |
__数量__ |
备注 |
(1)救援人员
|
工种 |
领导 |
安全员 |
消防战斗员 |
保安员 |
|
人数 — |
(2)消防设备
|
序号 |
名称 |
______型号规格______ |
数量 |
存放地点 |
设备状态 |
|
物料名称及规格 |
单位 |
____数量____ |
备注 |
(1) XX输油站资源储备表
|
物料名称及规格 |
单位 |
____数量____ |
备注 |
GDGS/ZY 51.07-07/JL-OI
信息编号:（单位简称） 信息〔201X〕01号
|
事件发生 时间 |
年 月 日 时 分 | ||||
|
事件发生 地点 |
管线 站 （出站或进站）公里 米 | ||||
|
省（自治区） 县（市） 乡镇 | |||||
|
事件经过 简要描述 |
| ||||
|
采取应急 措施情况 |
1∙是否停输
| ||||
|
报告単位 |
___报告时间___ |
年 月曰时 | |||
|
信息 扌艮告人 |
电话 _______ （手机） |
签发人 |
电话 （手机）_______ | ||
|
信息接收 部门 |
接收人 |
电话 | |||
|
领导批示 | |||||
GDGS/ZY 51.07-07/JL-02
信息编号:（单位简称） 信息〔201X〕Ol号
|
_________________事件详细情况_________________ | ||||||||
|
现场基本 情况 |
| |||||||
|
突发事件原因 初步分析 | ||||||||
|
应对处置 情况 |
1∙现场抢险、抢修情况
5∙下一步拟采取的主要措施______________________ | |||||||
|
领导批示 落实情况 | ||||||||
|
信息报送 情况 |
|
空中心报送情况 管部门报送情况 报送情况_____________________ | ||||||
|
单位应急 组织情况 |
应急职务 |
姓名 |
联系电话 |
移动电话 | ||||
|
总指挥 | ||||||||
|
现场指挥 | ||||||||
|
信息联络 | ||||||||
|
报告単位一 |
扌艮告时间 |
年U |
日 时 分 | |||||
|
信息报告人 |
电话 （手机） |
签发人 |
电话 （手机） | |||||
|
信息接收部门一 |
接收人 |
电 话 | ||||||
|
领导批示 | ||||||||
GDGS/CX 91.04/JL-OI
|
事故快报____________________________ | ||
|
填表时间：年 月 P 时分________ |
填表人:___________ | |
|
突发事件単位： I突发事件类型 | ||
|
突发事件时间：________________ |
年 月 日 时 分_______ | |
|
突发事件地点： 一 | ||
|
伤亡情况:___________________ |
死亡人，重伤人，轻伤人 | |
|
初步估计直接经济损失 |
万元 | |
|
突发事件简要经过： | ||
|
初步原因分析： | ||
|
目前处理情况: | ||
|
突发事件单位/部门负责人签字: | ||
口初步报告□进程报告（次）口结案报告
填报单位（盖章）：填报日期：年 月 B
报告人： 联系电话：
事件名称:____________________________
|
信息类别：1,职业中毒；2, |
其它中毒事件 | |||
|
突发事件等级：1,特别重大 |
；2,重大；3,较大；4, 一般； |
5、未分级； |
6、 |
非突发 |
|
事件 | ||||
|
初步诊断:__________ |
_________初步诊断时间: |
_____年— |
—月 |
———B |
|
订正诊断:__________ |
_________订正诊断时间: |
_____年— |
—月 |
———B |
|
确认分级时间：_____年— |
一月———日 订正分级时间: |
_____年— |
—月 |
———B |
|
报告地区:_____省___ |
—市____县（区） | |||
|
发生地区:_____省___ |
—市____县（区）____ |
—乡（镇） |
详细地点:___________________________________________________________
事件发生场所：1,输油场站；2,输气场站；3,储油库；4,储气库；5,场站实验室；
6,野外维抢修地；7、其它
事件信息来源：1,属地医疗机构；2,外地医疗机构；3,报纸；4、电视；
5,特服号电话95120； 6、互联网；7、市民电话报告；8、上门直接报告；
9,本系统自动预警产生；10、广播；11、填报単位人员目睹；12、其它
事件信息来源详细:____________________________________________________
事件波及的地域范围：
新报告病例数: 报告死亡数:排除病例数:
累计报告病例数:累计报告死亡数:
主要症状：1,呼吸道症状；2,胃肠道症状；3,神经系统症状；4,皮肤粘膜症状；5,
精神症状；6、其它（对症状的详细描述可在附表中详填）
主要体征：（对体征的详细描述可在附表中详填）
主要措施与效果：（见附表中的选项））
填报单位（盖章）：填写本报告卡的单位全称
填报日期:填写本报告卡的日期
报告人:填写事件报告人的姓名，如事件由某单位上报，则填写单位
联系电话:事件报告人的联系电话
事件名称:本起事件的名称，一般不宜超过30字，名称一般应包含事件的基本特征，如 发生地，事件类型及级别等
信息类别:在作出明确的事件类型前画
突发事件等级:填写事件的级别，未经过分级的填写“未分级”，非突发事件仅适用于结 案报告时填写
确认分级时间：本次报告级别的确认时间
初步诊断及时间：事件的初步诊断及时间
订正诊断及时间：事件的订正诊断及时间
报告地区:至少填写到县区，一般指报告单位所在的县区
发生地区:须详细填写到乡镇（街道），如发牛地区已超出一个乡镇范围，则填写事件的 源发地或最早发生的乡镇（街道），也可直接填写发生场所所在的地区
详细地点:事件发牛场所所处的详细地点，越精确越好。
事件发生场所:在作出明确的事件类型前画
如是医疗机构，其类别:选择相应类别，并选择事件发牛的部门
如是学校，其类别:选择学校类别，如发牛学校既有中学，又有小学，则为综合类学校, 余类似
事件信息来源:填写报告单位接收到事件信息的途径
事件信息来源详细:填写报告单位接收到事件信息的详细来源,机构需填写机构详细名称, 报纸注明报纸名称，刊号、日期、版面；电视注明哪个电视台，几月几日几时哪个节目：互联 网注明哪个URL地址；市民报告需注明来电号码等个人详细联系方式；广播需注明哪个电台、 几时几分哪个节目
事件波及的地域范围:指传染源可能污染的范围
新报告病例数:上次报告后到本次报告前新增的病例数
新报告死亡数:上次报告后到本次报告前新增的死亡数
排除病例数:上次报告后到本次报告前排除的病例数
累计报告病例数:从事件发生始到本次报告前的总病例数
累计报告死亡数:从事件发生始到本次报告前的总死亡数
事件发生时间：指此起事件可能的发生时间或第一例病例发病的时间
接到报告时间：指网络报告人接到此起事件的时间
首例病人发病时间：此起事件中第一例病人的发病时间
末例病人发病时间：此起事件中到本次报告前最后一例病例的发病时间
主要症状体征：填写症状的分类
主要措施与效果：诜择采取的措施与效果
附表：填写相关类别的扩展信息
填报单位（盖章）：填报日期：年 月 B
事件名称:_______________________
现场初步急救措施：1、有；2、无
职业病报告:1,有2、无
引发中毒事件毒物名称:_____________________
责任单位:________________________________
致病因素：1,汽油2 一氧化碳;3、硫化氢;4、偏二甲基月井;5、有机锡;6、簌基線;7、苯; 8、甲苯；9,二甲苯；10、正己烷；11、一甲胺；12、有机氟聚合物単体及 其热裂解物；13、二氯乙烷；14、氮氧化合物；15、四氯化碳；16、氯乙烯； 17、三氯乙烯；18、氯丙烯；19、氯丁二烯；20、苯的氨基及硝基化合物（不 包括三硝基甲苯）；21、三硝基甲苯；22、甲醇；23、酚；24、五氯酚（钠）； 25、甲醛；26、硫酸二甲酯；27、丙烯酰胺；28,二甲基甲酰胺；29、有机 磷农药；30、氨基甲酸酯类农药；31、杀虫膩；32、漠甲烷；33、拟除虫菊 酯类农药；34、职业性中毒性肝病；35、二硫化碳；36、铅及其化合物（不 包括四乙基铅）；37、汞及其化合物；38、镒及其化合物；39、镉及其化合物； 40、被病；41、铭及其化合物；42、钥及其化合物；43、钥及其化合物；44、 磷及其化合物；45、碑及其化合物；46、碑化氢；47、氯气；48、二氧化硫； 49、光气；50、氨；51、磷化氢/磷化锌/磷化铝；52、工业性氟病；53、 割及腊类化合物；54、四乙基铅；55、其他
事件发生原因：1、无“三同时” ；2,无卫生防护设备或效果不好；3,设备跑、冒、滴、 漏；4、无个人卫生防护用品或使用不当；5、无或违反安全操作规程；6、 违章指挥、违章操作；7、无职业卫生教育和危害告知；8、产品包装或 作业岗位无警示标志；9、首次使用，未报送毒性鉴定资料和注册登记； 10、其他
病人处理过程：1、对症治疗；2、特异性治疗；3、医学观察；5、明确诊断；6、采样检验;
7、其他
事件控制措施:1,停业整顿；2、追查责任;3、宣传教育;4、更新设备;5、改善生产环境;
6、严格制度；7,其他
注：请在相应选项处划“O”
滋⅜l咨衫 γingl⅛:YU-an Fanben
YOUqi GUalIdao GolIgSi ShengChalI AiIqUalI ShigUy^X √⅜⅛IN<I 辟 * 吊沪状路
M) “___________________i≡s "______⅜ll⅛ll ≡ *富W"_________________________ iH* “_________________________ 册席滩富囲“_________________________________ ⅛跚B≡••，开下B- 2, ⅛⅞≡
S “
|
席 |
* φ |
衆 ⅛ | ||||
|
泗：冲逸逸逸蜩涝涝唬澈询皿替 赢以诫*法；∏r江澈爪崖》 赢赢赢；∏r四宅適 宙宙宙;Sl却亩替 難≡[ * S S W 聲 15 |
M ⅛ ⅜ |
加 |
冷 |
S | ||
|
7 | ||||||
|
Γ φ |
生产安全事故分级规定（部分要点）
|
II级突发事件（管道公司级）____________________ | |
|
序号 |
_____________内容_____________ |
|
] |
油气长输管道泄漏造成管线停输，未达到I级事件的。 |
|
2 |
造成或可能造成原油、成品油干线管道输送中断8小时以上 72小时以下；造成或可能造成天然气干线管道停输，导致天 然气供应中断8小时以上24小时以下。___________ |
|
3 |
造成或可能造成大气、土壤、水环境较大污染。_______ |
|
4 |
对社会安全、环境造成重大影响，需要紧急转移安置500人 以上，1000人以下，或影响IOOo户以上3000户以下居民用 气。____________________________________ |
|
5 |
因环境污染导致或可能导致跨市界、跨省界污染事件，造成 跨地级行政区域纠纷，使当地经济、社会活动受到影响。 |
|
6 |
发生在环境敏感区的油品泄漏量为1-10吨，以及在非环境敏 感区油品泄漏量为IO-IOO吨，造成较大污染的事件。 |
|
7 |
油品管道泄漏导致或可能导致乡镇级集中式饮用水水源取水 中断12个小时以上，或饮用水水源二级保护区、自然保护区 缓冲区、实验区受到污染的。________________ |
|
8 |
造成或可能造成一般小型河流、沟渠、水塘大面积汚染。 |
|
9 |
油品管道泄漏导致或可能导致森林或者其他林木死亡50立方 米以上，或者幼树死亡2500株以上的。____________ |
|
III级突发事件（分公司级） | |
|
序号 |
_____________内容_____________ |
|
1 |
造成或M能造成原油、成品油干线管道输送中断4小时以上8 小时以下，或造成或可能造成天然气干线管道停输，导致天 然气供应中断4小时以上8小时以下。___________ |
|
2 |
造成或可能造成500万元以上，1000万元以下的直接经济损 失。____________________________________ |
|
3 |
造成1-9人受伤（含急性职业中毒）。 |
|
4 |
对社会安全、环境造成较大影响，影响500户以上IoOo户以 下居民用气，或需要紧急转移安置50人以上，500人以下。 |
|
5 |
发生在环境敏感区的油品泄漏量为0.1-1吨，以及在非环境敏 感区油品泄漏量为1-10吨，造成一般污染的事故。_____ |
|
6 |
引起地（市）级领导关注，或地（市）级政府部门领导做出 批示。______________________________ |
|
7 |
引起地（市）级主流媒体负面影响报道或评论。______ |
|
序号 |
行动内容 |
|
1 |
接警后，判断响应级别，启动分公司应急预案，向 管道公司预警，根据事态情况，判断是否向地方政 府汇报。_______________________ |
|
2 |
安排事发站开展初期处置（警戒、疏散、围堵、探 边等）。____________________________ |
|
3 |
调动分公司抢修队伍、抢险物资、外部依托等资源。 |
|
4 |
指示分公司办公室通知各应急领导小组成员参与应 急行动。_______________________ |
|
5 |
赶赴现场，成立现场指挥部。___________ |
|
6 |
确定抢修方案，指挥、协调现场抢险工作。 |
|
7 |
根据现场事态发展，决定是否向管道公司、地方政 府请求应急联动支援。______________ |
|
8 |
配合地方应急、安监、环保等部门开展应急工作。 |
|
9 |
负责组织收集现场抢险信息、监控舆情信息，并向 管道公司及时反馈。_______________ |
|
10 |
应急处置结束后，宣布应急状态解除，关闭分公司 应急预案。____________________ |
生产安全事故分级规定（部分要点）
|
序号 |
行动内容 |
|
1 |
接到办公室通知，赶赴现场。___________ |
|
2 |
如现场发生油品泄漏，根据泄漏情况，调集油槽车 到现场。 |
|
3 |
协助上级生产运行部门进行生产调度指挥。 |
|
4 |
组织实施应急工艺操作与监护。_________ |
|
5 |
及时了解并向上级部门通报生产运行情况。 |
|
6 |
组织泄漏原油的回收、计量工作。________ |
|
II级突发事件（管道公司级）____________________ | |
|
序号 |
_____________内容_____________ |
|
] |
油气长输管道泄漏造成管线停输，未达到I级事件的。 |
|
2 |
造成或可能造成原油、成品油干线管道输送中断8小时以上 72小时以下；造成或可能造成天然气干线管道停输，导致天 然气供应中断8小时以上24小时以下。___________ |
|
3 |
造成或可能造成大气、土壤、水环境较大污染。_______ |
|
4 |
对社会安全、环境造成重大影响，需要紧急转移安置500人 以上，1000人以下，或影响IOOo户以上3000户以下居民用 气。____________________________________ |
|
5 |
因环境污染导致或可能导致跨市界、跨省界污染事件，造成 跨地级行政区域纠纷，使当地经济、社会活动受到影响。 |
|
6 |
发生在环境敏感区的油品泄漏量为1-10吨，以及在非环境敏 感区油品泄漏量为IO-IOO吨，造成较大污染的事件。 |
|
7 |
油品管道泄漏导致或可能导致乡镇级集中式饮用水水源取水 中断12个小时以上，或饮用水水源二级保护区、自然保护区 缓冲区、实验区受到污染的。________________ |
|
8 |
造成或可能造成一般小型河流、沟渠、水塘大面积汚染。 |
|
9 |
油品管道泄漏导致或可能导致森林或者其他林木死亡50立方 米以上，或者幼树死亡2500株以上的。____________ |
|
III级突发事件（分公司级） | |
|
序号 |
_____________内容_____________ |
|
1 |
造成或可能造成原油、成品油千线管道输送中断4小时以上8 小时以下，或造成或可能造成天然气干线管道停输，导致天 然气供应中断4小时以上8小时以下。___________ |
|
2 |
造成或可能造成500万元以上，1000万元以下的直接经济损 失。____________________________________ |
|
3 |
造成1-9人受伤（含急性职业中毒）。 |
|
4 |
对社会安全、环境造成较大影响，影响500户以上IoOo户以 下居民用气，或需要紧急转移安置50人以上，500人以下。 |
|
5 |
发生在环境敏感区的油品泄漏量为0.1-1吨，以及在非环境敏 感区油品泄漏量为1-10吨，造成一般污染的事故。_____ |
|
6 |
引起地（市）级领导关注，或地（市）级政府部门领导做出 批示。______________________________ |
|
7 |
引起地（市）级主流媒体负面影响报道或评论。______ |
Yingji YU-an Fanben
生产安全事故分级规定（部分要点）
|
序号 |
行动内容 |
|
1 |
接到办公室通知，赶赴现场。___________ |
|
2 |
调动社会依托单位配合抢险。__________ |
|
3 |
按照应急指挥部指令，根据抢修方案开展抢修工作。 |
|
4 |
指定人员现场收集、并定时向应急指挥部反馈抢险 进展信息。_____________________ |
|
5 |
协助安全消防组开展现场后续处置。_______ |
|
6 |
协助财务部门开展抢险保险理赔取证。______ |
|
II级突发事件（管道公司级）____________________ | |
|
序号 |
_____________内容_____________ |
|
] |
油气长输管道泄漏造成管线停输，未达到I级事件的。 |
|
2 |
造成或可能造成原油、成品油干线管道输送中断8小时以上 72小时以下；造成或可能造成天然气干线管道停输，导致天 然气供应中断8小时以上24小时以下。___________ |
|
3 |
造成或可能造成大气、土壤、水环境较大污染。_______ |
|
4 |
对社会安全、环境造成重大影响，需要紧急转移安置500人 以上，1000人以下，或影响IOOo户以上3000户以下居民用 气。____________________________________ |
|
5 |
因环境污染导致或可能导致跨市界、跨省界污染事件，造成 跨地级行政区域纠纷，使当地经济、社会活动受到影响。 |
|
6 |
发生在环境敏感区的油品泄漏量为1-10吨，以及在非环境敏 感区油品泄漏量为IO-IOO吨，造成较大污染的事件。 |
|
7 |
油品管道泄漏导致或可能导致乡镇级集中式饮用水水源取水 中断12个小时以上，或饮用水水源二级保护区、自然保护区 缓冲区、实验区受到污染的。________________ |
|
8 |
造成或可能造成一般小型河流、沟渠、水塘大面积汚染。 |
|
9 |
油品管道泄漏导致或可能导致森林或者其他林木死亡50立方 米以上，或者幼树死亡2500株以上的。____________ |
|
III级突发事件（分公司级） | |
|
序号 |
_____________内容_____________ |
|
1 |
造成或M能造成原油、成品油干线管道输送中断4小时以上8 小时以下，或造成或可能造成天然气干线管道停输，导致天 然气供应中断4小时以上8小时以下。___________ |
|
2 |
造成或可能造成500万元以上，1000万元以下的直接经济损 失。____________________________________ |
|
3 |
造成1-9人受伤（含急性职业中毒）。 |
|
4 |
对社会安全、环境造成较大影响，影响500户以上IoOo户以 下居民用气，或需要紧急转移安置50人以上，500人以下。 |
|
5 |
发生在环境敏感区的油品泄漏量为0.1-1吨，以及在非环境敏 感区油品泄漏量为1-10吨，造成一般污染的事故。_____ |
|
6 |
引起地（市）级领导关注，或地（市）级政府部门领导做出 批示。______________________________ |
|
7 |
引起地（市）级主流媒体负面影响报道或评论。______ |
YOUqi GUalIdao GolIgSi ShengChalI AiIqUalI ShigUy^X⅜l4√ft⅜√x<w * 吊沪泱
生产安全事故分级规定（部分要点）
|
序号 |
行动内容 |
|
1 |
接到办公室通知，赶赴现场。___________ |
|
2 |
调动社会依托单位配合抢险。__________ |
|
3 |
按照应急指挥部指令，根据抢修方案开展抢修工作。 |
|
4 |
指定人员现场收集、并定时向应急指挥部反馈抢险 进展信息。_____________________ |
|
5 |
协助安全消防组开展现场后续处置。_______ |
|
6 |
协助财务部门开展抢险保险理赔取证。______ |
|
II级突发事件（管道公司级）____________________ | |
|
序号 |
_____________内容_____________ |
|
] |
油气长输管道泄漏造成管线停输，未达到I级事件的。 |
|
2 |
造成或可能造成原油、成品油干线管道输送中断8小时以上 72小时以下；造成或可能造成天然气干线管道停输，导致天 然气供应中断8小时以上24小时以下。___________ |
|
3 |
造成或可能造成大气、土壤、水环境较大污染。_______ |
|
4 |
对社会安全、环境造成重大影响，需要紧急转移安置500人 以上，1000人以下，或影响IOOo户以上3000户以下居民用 气。____________________________________ |
|
5 |
因环境污染导致或可能导致跨市界、跨省界污染事件，造成 跨地级行政区域纠纷，使当地经济、社会活动受到影响。 |
|
6 |
发生在环境敏感区的油品泄漏量为1-10吨，以及在非环境敏 感区油品泄漏量为IO-IOO吨，造成较大污染的事件。 |
|
7 |
油品管道泄漏导致或可能导致乡镇级集中式饮用水水源取水 中断12个小时以上，或饮用水水源二级保护区、自然保护区 缓冲区、实验区受到污染的。________________ |
|
8 |
造成或可能造成一般小型河流、沟渠、水塘大面积汚染。 |
|
9 |
油品管道泄漏导致或可能导致森林或者其他林木死亡50立方 米以上，或者幼树死亡2500株以上的。____________ |
|
III级突发事件（分公司级） | |
|
序号 |
_____________内容_____________ |
|
1 |
造成或M能造成原油、成品油干线管道输送中断4小时以上8 小时以下，或造成或可能造成天然气干线管道停输，导致天 然气供应中断4小时以上8小时以下。___________ |
|
2 |
造成或可能造成500万元以上，1000万元以下的直接经济损 失。____________________________________ |
|
3 |
造成1-9人受伤（含急性职业中毒）。 |
|
4 |
对社会安全、环境造成较大影响，影响500户以上IoOo户以 下居民用气，或需要紧急转移安置50人以上，500人以下。 |
|
5 |
发生在环境敏感区的油品泄漏量为0.1-1吨，以及在非环境敏 感区油品泄漏量为1-10吨，造成一般污染的事故。_____ |
|
6 |
引起地（市）级领导关注，或地（市）级政府部门领导做岀 批示。______________________________ |
|
7 |
引起地（市）级主流媒体负面影响报道或评论。______ |
Yingji YU-an Fanben
生产安全事故分级规定（部分要点）
|
序号 |
行动内容 |
|
1 |
按照应急领导小组组长安排，通知应急领导小组成 员赶赴现场。__________________ |
|
2 |
安排专人值班值守，收集现场应急抢险进展信息。 |
|
3 |
报送重大（突发）事件信息初报、续报、终报。 |
|
4 |
按应急事件等级，承担信息汇总，协调落实应急领 导小组指令。__________________ |
|
5 |
提供现场应急指挥部通讯、办公、车辆等后勤保障。 |
|
II级突发事件（管道公司级）____________________ | |
|
序号 |
_____________内容_____________ |
|
] |
油气长输管道泄漏造成管线停输，未达到I级事件的。 |
|
2 |
造成或可能造成原油、成品油干线管道输送中断8小时以上 72小时以下；造成或可能造成天然气干线管道停输，导致天 然气供应中断8小时以上24小时以下。___________ |
|
3 |
造成或可能造成大气、土壤、水环境较大污染。_______ |
|
4 |
对社会安全、环境造成重大影响，需要紧急转移安置500人 以上，1000人以下，或影响IOOo户以上3000户以下居民用 气。____________________________________ |
|
5 |
因环境污染导致或可能导致跨市界、跨省界污染事件，造成 跨地级行政区域纠纷，使当地经济、社会活动受到影响。 |
|
6 |
发生在环境敏感区的油品泄漏量为1-10吨，以及在非环境敏 感区油品泄漏量为IO-IOO吨，造成较大污染的事件。 |
|
7 |
油品管道泄漏导致或可能导致乡镇级集中式饮用水水源取水 中断12个小时以上，或饮用水水源二级保护区、自然保护区 缓冲区、实验区受到污染的。________________ |
|
8 |
造成或可能造成一般小型河流、沟渠、水塘大面积汚染。 |
|
9 |
油品管道泄漏导致或可能导致森林或者其他林木死亡50立方 米以上，或者幼树死亡2500株以上的。____________ |
|
III级突发事件（分公司级） | |
|
序号 |
_____________内容_____________ |
|
1 |
造成或M能造成原油、成品油干线管道输送中断4小时以上8 小时以下，或造成或可能造成天然气干线管道停输，导致天 然气供应中断4小时以上8小时以下。___________ |
|
2 |
造成或可能造成500万元以上，1000万元以下的直接经济损 失。____________________________________ |
|
3 |
造成1-9人受伤（含急性职业中毒）。 |
|
4 |
对社会安全、环境造成较大影响，影响500户以上IoOo户以 下居民用气，或需要紧急转移安置50人以上，500人以下。 |
|
5 |
发生在环境敏感区的油品泄漏量为0.1-1吨，以及在非环境敏 感区油品泄漏量为1-10吨，造成一般污染的事故。_____ |
|
6 |
引起地（市）级领导关注，或地（市）级政府部门领导做出 批示。______________________________ |
|
7 |
引起地（市）级主流媒体负面影响报道或评论。______ |
YoUqi GUalIdao GolIgSi ShengChalI AiIqUalI ShigUy^X⅜lκ 皤碌只竺辟 * 吊沪泱
生产安全事故分级规定（部分要点）
|
序号 |
行动内容 |
|
1 |
接到办公室通知，携带便携式可燃气体报警器赶赴 现场。_________________________ |
|
2 |
对抢险过程中的安全措施进行检查。 |
|
3 |
组织消防保障与动火监护。____________ |
|
4 |
监督指导急性职业中毒人员紧急救助。______ |
|
5 |
与当地卫生行政主管部门共同制定急性中毒事件控 制措施。 |
|
6 |
配合当地政府应急、安监、环保等部门，开展应急 处置。_________________________ |
|
7 |
协助地方医疗机构进行现场救护。________ |
|
8 |
配合地方安监、环保部门开展现场调查、监测。 |
|
9 |
抢险后环境恢复治理。______________ |
|
II级突发事件（管道公司级）____________________ | |
|
序号 |
_____________内容_____________ |
|
] |
油气长输管道泄漏造成管线停输，未达到I级事件的。 |
|
2 |
造成或可能造成原油、成品油干线管道输送中断8小时以上 72小时以下；造成或可能造成天然气干线管道停输，导致天 然气供应中断8小时以上24小时以下。___________ |
|
3 |
造成或可能造成大气、土壤、水环境较大污染。_______ |
|
4 |
对社会安全、环境造成重大影响，需要紧急转移安置500人 以上，1000人以下，或影响IOOo户以上3000户以下居民用 气。____________________________________ |
|
5 |
因环境污染导致或可能导致跨市界、跨省界污染事件，造成 跨地级行政区域纠纷，使当地经济、社会活动受到影响。 |
|
6 |
发生在环境敏感区的油品泄漏量为1-10吨，以及在非环境敏 感区油品泄漏量为IO-IOO吨，造成较大污染的事件。 |
|
7 |
油品管道泄漏导致或可能导致乡镇级集中式饮用水水源取水 中断12个小时以上，或饮用水水源二级保护区、自然保护区 缓冲区、实验区受到污染的。________________ |
|
8 |
造成或可能造成一般小型河流、沟渠、水塘大面积汚染。 |
|
9 |
油品管道泄漏导致或可能导致森林或者其他林木死亡50立方 米以上，或者幼树死亡2500株以上的。____________ |
|
III级突发事件（分公司级） | |
|
序号 |
_____________内容_____________ |
|
1 |
造成或M能造成原油、成品油干线管道输送中断4小时以上8 小时以下，或造成或可能造成天然气干线管道停输，导致天 然气供应中断4小时以上8小时以下。___________ |
|
2 |
造成或可能造成500万元以上，1000万元以下的直接经济损 失。____________________________________ |
|
3 |
造成1-9人受伤（含急性职业中毒）。 |
|
4 |
对社会安全、环境造成较大影响，影响500户以上IoOo户以 下居民用气，或需要紧急转移安置50人以上，500人以下。 |
|
5 |
发生在环境敏感区的油品泄漏量为0.1-1吨，以及在非环境敏 感区油品泄漏量为1-10吨，造成一般污染的事故。_____ |
|
6 |
引起地（市）级领导关注，或地（市）级政府部门领导做岀 批示。______________________________ |
|
7 |
引起地（市）级主流媒体负面影响报道或评论。______ |
Yingji YU-an Fanben
生产安全事故分级规定（部分要点）
|
序号 |
行动内容 |
|
1 |
接到办公室通知，赶赴现场。___________ |
|
2 |
按照应急指挥部指令组织开展中毒人员紧急送医救 治工作。 |
|
3 |
开展有毒、有害物扩散防控工作。_________ |
|
4 |
指定人员现场收集、并定时向应急指挥部反馈防控、 救援进展信息。__________________ |
|
II级突发事件（管道公司级）____________________ | |
|
序号 |
_____________内容_____________ |
|
油气长输管道泄漏造成管线停输，未达到I级事件的。 | |
|
2 |
造成或可能造成原油、成品油干线管道输送中断8小时以上 72小时以下；造成或可能造成天然气干线管道停输，导致天 然气供应中断8小时以上24小时以下。 |
|
3 |
造成或可能造成大气、土壤、水环境较大污染。 |
|
4 |
对社会安全、环境造成重大影响，需要紧急转移安置500人 以上，1000人以下，或影响IooO户以上3000户以下居民用 气。____________________________________ |
|
5 |
因环境污染导致或可能导致跨市界、跨省界污染事件，造成 跨地级行政区域纠纷，使当地经济、社会活动受到影响。 |
|
6 |
发生在环境敏感区的油品泄漏量为1-10吨，以及在非环境敏 感区油品泄漏量为IO-IOo吨，造成较大污染的事件。 |
|
7 |
油品管道泄漏导致或可能导致乡镇级集中式饮用水水源取水 中断12个小时以上，或饮用水水源二级保护区、自然保护区 缓冲区、实验区受到污染的。________________ |
|
8 |
造成或可能造成一般小型河流、沟渠、水塘大面积汚染。 |
|
9 |
油品管道泄漏导致或可能导致森林或者其他林木死亡50立方 米以上，或者幼树死亡2500株以上的。____________ |
|
III级突发事件（分公司级） | |
|
序号 |
_____________内容_____________ |
|
1 |
造成或可能造成原油、成品油干线管道输送中断4小时以上8 小时以下，或造成或可能造成天然气干线管道停输，导致天 然气供应中断4小时以上8小时以下。___________ |
|
2 |
造成或可能造成500万元以上，1000万元以下的直接经济损 失。____________________________________ |
|
3 |
造成1-9人受伤（含急性职业中毒）。 |
|
4 |
对社会安全、环境造成较大影响，影响500户以上IOoO户以 下居民用气，或需要紧急转移安置50人以上，500人以下。 |
|
5 |
发生在环境敏感区的油品泄漏量为0.1-1吨，以及在非环境敏 感区油品泄漏量为1-10吨，造成一般污染的事故。______ |
|
6 |
引起地（市）级领导关注，或地（市）级政府部门领导做出 批示。______________________________ |
|
7 |
引起地（市）级主流媒体负面影响报道或评论。 一 |
YoUqi GUalIdao GolIgSi ShengChalI AiIqUalI ShigUy^X⅜lκ 皤碌只竺辟 * 吊沪状路
（预案编号：xxxx/xxxxx-oi - 2015）
版本号［/E
受控号___
XXXX年X月X日发布 XXXX年X月X日实施
中国石油管道XX输油气分公司发布
《XX输油站生产安全事故现场处置方案》是依据《生产经营单位生产安全事故应急预 案编制导则》和《XX输油气分公司生产安全事故应急预案》相关要求编制。该现场处置方 案是在开展本输油站事故风险分析的基础上，规定了XX输油站各岗位应急工作职责、现场 处置程序及措施、处置过程中注意事项等重要内容，是XX输油气分公司生产安全事故应急 预案支持性文件。
《XX输油站生产安全事故现场处置方案》经分公司审核通过，现正式发布。
XX输油气分公司副经理（签字）：
年 月 日
1事故风险分析
2应急工作职责
2.1应急组织机构
2.2各岗位职责
3应急处置
3.1现场处置程序
3.2应急处置措施
4注意事项
4.1佩戴个人防护器具
4.2使用抢险救援器材
4.3采取救援对策或措施
4.4现场应急处置能力确认和人员安 全防护
4.5应急救援结束后的注意事项
4.6其他
5附件
附件1内部人员通讯录
附件2外部单位通讯录
附件3抢修材料和物资（XX站应急 抢险库）
附件4 XX输油站工艺流程图
附件5 XX输油站平面图
附件6 XX站及周边平面图
附件7 XX输油站排水管网示意图及 说明
附件8事故应急信息报送相关表格
附件9管道河流穿越信息
附件10管线穿越公路信息
附件11管线穿越铁路信息
附件12管线穿越人口密集区信息
附件13管辖管线纵断面图及阀室等信息
表1事故风险分析
|
序号 |
风险类型 |
易发区域、 装置 |
原因、 可能时间 |
事故征兆 |
严重程度、 影响范围 |
可能引发的次 生衍生事故 |
对应处 置编号 |
|
1 |
火灾、爆 炸 |
储油罐、热 媒炉、加热 炉、锅炉、 变电所 |
自然灾害、 设备缺陷故 障、第三方 破坏 |
火气系统有 报警，罐温 超咼 |
单体设备烧 毁，或更多； 影响全站及 周边 |
污染环境、 人员伤亡 |
3.2.1 3.2.2 3.2.3 |
|
2 |
站内原油 泄漏 |
储油罐、输 油泵、管线、 法兰 |
自然灾害、 管线、设备 缺陷故障、 第三方破坏 |
管线超压、 设备损坏、 浮船倾斜 |
大量原油泄 漏，影响全 站及周边 |
火灾、爆炸、 环境污染、 窒息、油气 中毒 |
3.2.5 3.2.6 3.2.7 |
|
3 |
双路失电、 外输中断 |
变电所 |
外部供电故 障、自然灾害 |
电脑、照明、 设备失电 |
全站外输 中断 |
突然送电设 备损坏，冒 罐、长时间 停输凝管 |
3.2.4 |
|
4 |
站外原油 泄漏 |
站外管线 咼、阀室 |
自然灾害、 打孔盗油、 管线腐蚀、 设备损坏 |
压力持续下 降 |
大量原油泄 漏，影响泄漏 管线周围环 境、居民等 |
停输、管线 凝管、憋压、 爆管、火灾、 爆炸 |
3.2.8 3.2.10 3.2.11 |
|
5 |
管线异常 |
收发球筒、 弯头、管线 |
清管器卡阻、 蜡堵、温度 下降初凝 |
压力持续下 降或升高， 进站温度持 续下降 |
管线憋压 |
爆管、停输、 凝管 |
3.2.9 |
|
6 |
中毒（窒 息） |
收发球间， 锅炉，油品 泄漏现场等 |
油品泄漏, 燃料燃烧不 完全、通风 不好 |
头晕、恶心、 呕吐、胸痛、 四肢麻木、 意识障碍与 昏迷 |
人员伤亡 |
二次污染和 人员伤害 |
3.2.12 |
组长：站长
副组长：书记、副站长
组员：技术员、安全员、班长、运行人员、维修人员
（1）负责初步判断事故等级，启动处置方案；
(2) 负责组织、指挥事故初期处置；
(3) 负责向分公司应急领导小组汇报(视情况向地方政府汇报)，分公司应急人员到达后, 在分公司领导指挥下参与抢险；
(4) 安排专人收集现场信息，报分公司应急领导小组。
2.2.2技术员
(1) 在主管站长或值班干部指挥下，负责事故应急操作的监督、检查；
(2) 在主管站长或值班干部指挥下，执行后续操作，重点设备监护，参与抢险。
2.2.3安全员
(1) 负责事故现场的气体检测、警戒隔离、人员疏散；
(2) 负责事故前期急救工作。
(1) 负责工艺紧急操作、初期火灾灭火；
(2) 负责事故现场初期示警、引导、站控室示警、记录等工作；
(3) 负责汇报站领导、XX调度中心，按调度令操作，上下站沟通；
(4) 在站领导指挥下参与抢险。
图1现场处置程序
表2储油罐火灾、爆炸应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：罐顶浮船或储油 罐其他部位发生原油燃 烧、喷溅等。 原因：雷击、设备缺陷、 故障、人为破坏。 注意事项：
|
i.视情况停运事故罐：关闭罐进、出口阀 一 |
值班运行人员 |
|
2.初期火灾灭火、触发事故罐组消防报警按钮 |
值班运行人员 | |
|
3.拨打内、外线119,有人员伤亡拨打120 - |
值班运行人员 | |
|
4.汇报站控室（XXXXX）,站控室示警，告 知站内无关人员撤离____________ |
值班运行人员 | |
|
5.汇报XX调度中心（XXXXX）,根据调度 令进行工艺操作______________ |
运行班长 | |
|
6.停运事故罐的伴热、停止相邻罐收油作业 |
运行班长- | |
|
7.汇报站领导，并记录事件相关信息 - |
运行班长- | |
|
8.站领导接报后立即汇报分公司，通知、组织 站内人员抢险______________ |
站领导或值班干部 | |
|
9.现场警戒和疏散、可燃气体检测 一 |
安全员一 | |
|
10.安排人员停事故罐搅拌器、罐前阀门的电 B_____________________ |
站领导或值班干部 | |
|
11.安排人员对事故附近存在的易燃物品采取 搬离或防火防护措施____________ |
站领导或值班干部 | |
|
12.采取措施控制泄漏出来的油品蔓延 |
站领导或值班布 | |
|
13.如油品进入排水沟，进行可燃气体检测、 关闭下水出站总阀_____________ |
站领导或值班干部 | |
|
14.如有必要，告知居民撤离，汇报政府部门 |
站领导或值班声 | |
|
15.安排人员进行外围引导后续救援力量 |
站领导或值班声 | |
|
]6. 向分公司汇扌艮__________________ |
站领导或值班声 | |
|
17.应急救援结束后，将事故罐所在罐区的污 水阀打开_________________ |
站领导或值班干部 |
表3炉类设施火灾、爆炸应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
TIT] [⅛I目屮 十畐里 |
1.紧急停事故炉________________ |
值班运行人员 |
|
2.关闭炉燃料系统、关闭原油进出炉膛阀门（直 接炉），初期火灾灭火（启动氮气灭火系统） |
值班运行人员 | |
|
⅞Λ1豕：丿、四凶目iɪi √v里 志' 烟，或其他部位出现着 火、爆炸。 原因：自然灾害、设备 故障、炉管烧穿、人为 破坏。 注意事项:
|
3.拨打内、外线119,有人员伤亡拨打120 一 |
值班运行人员 |
|
4.汇报站控室（XXXXX）,站控室示警，告 知站内无关人员撤离____________ |
值班运行人员 | |
|
5.汇报XX调度中心（XXXXX）,根据调度 令进行工艺操作______________ |
运行班长 | |
|
6.停全咅K运行炉__________________ |
运行班长- | |
|
7.汇报站领导，并记录事件相关信息 - |
运行班长一 | |
|
8.站领导接报后立即汇报分公司，通知、组织 站内人员抢险______________ |
站领导或值班干部 | |
|
9.现场警戒和疏散、可燃气体检测 一 |
安全员一 | |
|
10 .安排技术人员、班组人员停加热炉供电电源、 排放导热油，如冬季长时间停用，排放伴热管 线热水。______________________ |
站领导或值班干部 | |
|
11.安排人员对事故附近存在的易燃物品采取 搬离或防火防护措施____________ |
站领导或值班干部 | |
|
12.采取措施控制泄漏出来的油品蔓延 |
站领导或值班声 | |
|
13.如油品进入排水沟，进行可燃气体检测， 关闭下水出站总阀_____________ |
站领导或值班干部 | |
|
14.如有必要，告知居民撤离，汇报政府部门 |
站领导或值班声 | |
|
15.安排人员进行外围引导后续救援力量 |
站领导或值班声 | |
|
]6. 向分公司汇扌艮__________________ |
站领导或值班声 |
表4变电所火灾、爆炸应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
1.切断故障点电源和故障点上一级的电源 |
值班运行人员 | |
|
现象：变压器、开关柜 等变电所设备出现着火, 爆裂。 |
2.启动灭火装置、初期火灾进行紧急灭火 |
值班运行人员 |
|
3.拨打内外线119,有人员伤亡拨打120 |
值班运行人员 | |
|
原因：自然灾害、设备 缺陷、人为破坏。 |
4.汇报站控室（XXXXX）,站控室示警，告 知站内无关人员撤离 |
值班运行人员 |
|
注意事项: 1.值班运行人员如发现 |
5.汇报XX调度中心（XXXXX）,根据调度 令进行工艺操作 |
运行班长 |
|
现场失控或危及自身安 全，及时撤离现场。 2.着火后电气装置可能 |
6.根据情况，向地方电业局调度汇报 |
运行班长 |
|
仍然带电，在一定范围 存在着危险的接触电压 和跨步电压；进入危险 范围内时必须穿绝缘靴, 戴绝缘手套。 |
7.汇报站领导，并记录事件相关信息 |
运行班长 |
|
8.站领导接报后立即汇报分公司，通知、组织 站内人员抢险 |
站领导或值班干部 | |
|
9.现场警戒和疏散、可燃气体检测 |
安全员 |
|
器、电容器、电流和电 压互感器等）受热后有 可能发生喷油，甚至爆 炸，造成火灾蔓延并危 及救火人员的安全。 |
10.确认事故现场相关电源和相关上一级电源 断开 |
站领导或值班干部 |
|
11.安排人员对事故附近存在的易燃物品采取 搬离或防火防护措施 |
站领导或值班干部 | |
|
12.有必要，告知居民撤离，汇报政府部门 |
站领导或值班干部 |
|
13.安排人员进行外围引导后续救援力量 |
站领导或值班干部 | |
|
14.向分公司汇报 |
站领导或值班干部 |
表5输油站双路失电外输中断应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：站内全部失电, 外输中断。 原因：一般因电业局供 电故障。 注意事项:
|
1.检查确认变压器两側开关、6kv电容器、电 机断路器在断开位置，未断开的需要手动断开 |
运行班长 |
|
2.联系电业局调度，询问停电原因以及何时可 正常供电_________________ |
运行班长 | |
|
3.增加巡检频次，严密监视现场工艺、设备运 行参数_________________ |
运行班长 | |
|
4.汇报XX调度中心（XXXXX）,根据调度 令进行工艺操作______________ |
运行班长 | |
|
5.汇报站领导，记录事件相关信息 |
运行班长- | |
|
6.在站控室使用报警喇叭示警 - |
运行班长一 | |
|
7.严密监视收油罐罐位，热媒炉热媒温度（如 超过安全罐位进行倒罐，同时保持各收油罐上涨 速度不超过60cm∕h,热媒气化立即泄放） |
运行班长 | |
|
8.沈阳调度及上、下站调度保持联系，及时 沟通__________________ |
站调度 | |
|
9.站领导接报后立即汇报分公司，通知、组织 站内人员抢险______________ |
站领导 | |
|
10.检查确认停电前运行设备的供电回路处于 开路状态_________________ |
电气技术员 | |
|
11.汇报分公司领导 - |
站领导或值班声 |
表6储油罐浮船倾斜、沉没应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：浮船倾斜，与导 向柱严重摩擦或沉没。 原因：储油罐浮船浮仓 渗漏大量进水、暴雪偏 堆、与罐壁卡阻、第三 方破坏等。 |
1.关闭罐中央排水阀，停用事故罐，倒用其它 罐；关闭事故罐进、出口阀 |
值班运行人员 |
|
2.确认事故罐防火堤的排水阀处于关闭状态 |
值班运行人员 | |
|
3.拨打内线119,有人员伤亡拨打120 |
值班运行人员 | |
|
4.汇报站控室（XXXXX）,站控室示警 |
值班运行人员 | |
|
5.汇报沈阳调度，并根据调度令进行工艺操作 |
运行班长 | |
续表
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
注意事项:
|
6.汇报站领导，停事故罐的伴热，记录事件相 关信息 |
运行班长 |
|
7.站领导接报后立即汇报分公司，通知、组织 站内人员抢险______________ |
站领导或值班干部 | |
|
8.现场警戒和疏散、可燃气体检测 一 |
安全员一 | |
|
9.安排人员停事故罐搅拌器 |
站领导或值班干部 | |
|
10.安排人员进行外围引导后续救援力量 |
站领导或值班干部 | |
|
H.向分公司汇报 |
站领导或值班両 |
表7储油罐冒顶或其他部位漏油应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象:罐壁有原油流出， 罐位超高，或中央排水 阀、搅拌器、人孔、排 污阀等大量渗漏原油。 原因：操作失误，监控 不到位，设备故障，人 为破坏等。 注意事项:
|
1.进行紧急倒罐操作，阻止事故罐继续进油。 关闭罐中央排水阀，若有条件，采取措施降低 事故罐罐位_______________ |
值班运行人员 |
|
2.确认事故罐防火堤的排水阀处于关闭状态 |
值班运行人员 | |
|
3.拨打内线119,有人员伤亡拨打120 一 |
值班运行人员 | |
|
4.汇报站控室（XXXXX）,站控室示警，告 知站内无关人员撤离____________ |
值班运行人员 | |
|
5.汇报站领导，记录事件相关信息 - |
值班运行人员 | |
|
6.站领导接报后立即汇报分公司，通知、组织 站内人员抢险______________ |
站领导或值班干部 | |
|
7.现场警戒和疏散、可燃气体检测 一 |
安全员一 | |
|
8∙安排人员停事故罐搅拌器 |
站领导或值班両 | |
|
9.如油品进入排水沟，进行可燃气体检测，关 闭下水出站总阀______________ |
站领导或值班干部 | |
|
10.如油品泄漏对站外造成影响，告知地方政府 |
站领导或值班声 | |
|
11.如有必要，告知居民撤离 |
站领导或值班声 | |
|
12.安排人员对事故附近存在的易燃物品采取 搬离或防火防护措施____________ |
站领导或值班干部 | |
|
13.安排人员进行外围引导后续救援力量 |
站领导或值班両 | |
|
14.向分公司汇报 |
站领导或值班声 |
-IIO-
表8生产区油品泄露应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：站内输油泵、燃 油泵、燃油罐、收发球 筒或管线阀门大量原油 泄漏。 原因：自然灾害、设备 缺陷、误操作或紧固件、 密封件技术失效、人为 破坏。 注意事项： 1.穿戴好劳保着装， 携带可燃气体检测仪。 |
1.紧急停运相关设备，隔离泄漏设备、管段 |
值班运行人员 |
|
2.关闭下水出站总阀 一 |
值班运行人员 | |
|
3.拨打内线119,有人员伤亡拨打120 一 |
值班运行人员 | |
|
4.汇报站控室（XXXXX）,站控室示警，告 知站内无关人员撤离____________ |
值班运行人员 | |
|
5.汇报XX调度中心（XXXXX）,根据调度 令进行工艺操作______________ |
值班运行人员 | |
|
6.汇报站领导，记录事件相关信息 |
运行班长- | |
|
7.站领导接报后立即汇报分公司，通知、组织 站内人员抢险______________ |
站领导或值班干部 | |
|
8.场警戒和疏散，进行可燃气体检测 一 |
安全员一 | |
|
9.安排人员停泄漏周围非防爆柜（热媒炉就地 柜等）的电源________________ | ||
|
10.采取措施控制泄漏油品蔓延，防止油品进 入明沟暗渠________________ |
站领导或值班干部 | |
|
2.抢险过程中采用防 爆工具。 |
12.如油品泄漏对站外造成影响，告知地方丽 |
站领导或值班声 |
|
13.对事故点附近存在的易燃物品采取搬离或 防火防护措施_______________ |
站领导或值班干部 | |
|
14.安排人员进行外围引导后续救援力量 |
站领导或值班声 | |
|
15. 向分公司汇扌艮__________________ |
站领导或值班声 |
表9阀室被毁应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：设备损坏，管线 损坏，阀室内出现大量 原油泄漏。 原因：自然灾害、设备 缺陷、管线缺陷，误操 作、人为破坏。 |
1.汇报沈阳调度，调度停输泄漏管线（如站内 先接到电话，站内可先停输，后汇报沈阳调度） |
发现人员 |
|
2.告知居民撤离、阻止无关人员、车辆靠近、 关闭电源、熄灭明火____________ |
发现人员 | |
|
3.现场示警、引导 |
发现人员一 | |
|
4.站内值班人员接报后，汇报站领导，并通知 上下站__________________ |
发现人员 | |
|
5.密切监视泄漏管线的参数，记录事件相关信,或 |
发现人员一 |
-Ill-
续表
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
注意事项：
|
6.上报分公司，组织站内人员抢险 |
站领导或值班声 |
|
7.调配站内抢险物资，装车赶赴现场 - |
站领导或值班声 | |
|
8.联系依托社会资源 |
站领导或值班声 | |
|
9.根据调度令，派管道人员关闭相关阀室阀门， 或站内泄压操作______________ |
运行班长 | |
|
10.现场警戒、人员疏散、可燃气体检测，防 止发生次生灾害。______________ |
安全员 | |
|
11.采取措施控制泄漏油品蔓延，防止油品进 入明沟暗渠,_________________ |
站领导或值班干部 | |
|
12.如油品蔓延出阀室，汇报当地政府部门， 按高风险段泄漏处理____________ |
站领导或值班干部 | |
|
13.对事故点附近存在的易燃物品采取搬离或 防火防护措施_______________ |
站领导或值班干部 | |
|
14.安排人员进行外围引导后续救援力量 |
站领导或值班布 | |
|
15. 向分公司汇扌艮__________________ |
站领导或值班声 |
表10管线异常应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：进出站压力、温 度等在没有操作等影响 下无故持续变化。 原因：清管器卡堵、蜡 堵管线初凝。 注意事项： 提压挤顶时，时刻关注 压力变化，防止出现爆 管事故。 |
1.汇报站控室（XXXXX） 一 |
值班运行人员 |
|
2.汇报沈阳调度、根据调度令操作，并通知上 下站___________________ |
运行班长 | |
|
3.汇报站领导 |
运行班长- | |
|
4.密切监视异常管线的压力、温度数据 |
运行班长- | |
|
5.现场监视相关高、低压泄压阀是否泄压 - |
运行班长一 | |
|
6.密切监视相关储油罐的液位变化，（安全罐 位以内，上涨、下降不超过60cm∕h）______ |
运行班长 | |
|
7.上报分公司，通知、组织站内人员抢险 - |
站领导或值班声 | |
|
8.根据操作情况（有无收发清管器）和压力温 度数据，协助判断故障管线异常原因_____ |
站领导或值班干部 | |
|
9.安排人员现场监护重点设备 - |
站领导或值班声 | |
|
10.安排管道班沿线巡线 |
站领导或值班声 | |
|
11.安排人员进行外围引导后续救援力量 |
站领导或值班声 | |
|
12 .汇报分公司领导 - |
站领导或值班声 |
表11管道穿越河流泄漏应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：管线泄漏，油品 已经进入河流。 原因：自然灾害、管线 缺陷、打孔盗油、第三 方施工、人为破坏。 注意事项： 当油品进入河流以后, 在条件允许的情况下, 首先考虑将河流切断、 改道处理，把河流污染 区域控制在一定的不流 动区域内之后，再考虑 采取其他回收措施；同 时，在河流流入敏感水 域之前，将其引流入到 周边农田、鱼池等低洼 地段，尽可能减少对敏 感水域的污染。 |
1.汇报沈阳调度，调度停输泄漏管线（如站内 先接到电话，站内可先停输，后汇报沈阳调度） |
发现人员 |
|
2.根据调度令，派管道人员关闭相关阀室阀门， 或站内泄压操作______________ |
站领导或值班干部 | |
|
3.站内值班人员接报后，汇报站领导，并通知 上下站__________________ |
运行班长 | |
|
4.告知居民撤离、阻止无关人员、车辆靠近、 关闭电源、熄灭明火_____________ |
发现人员 | |
|
5.现场示警、引导 |
发现人员一 | |
|
6.密切监视泄漏管线的参数，记录事件相关信点 |
运行班长一 | |
|
7.上报分公司，组织站内人员抢险 - |
站领导或值班声 | |
|
8.调配站内抢险物资，装车赶赴现场 - |
站领导或值班声 | |
|
9.汇报当地政府部门，联系依托社会资源 - |
站领导或值班声 | |
|
10.现场警戒、人员疏散、可燃气体检测，防 止发生次生灾害______________ |
站领导或值班干部 | |
|
11.利用现场附近的树木、稻草、青苗、秸秆 等抛投至河道中进行油品围堵以减缓油品扩散 速度和范围，或采取编织袋装土筑坝等方式进 行初期围油处置______________ |
站领导或值班干部 | |
|
12.对事故点附近存在的易燃物品采取搬离或 防火防护措施_______________ |
站领导或值班干部 | |
|
13.安排人员进行外围引导后续救援力量 |
站领导或值班声 | |
|
14.汇报分公司领导 - |
站领导或值班声 |
|
序号 |
______r⅜______ |
河流名称 |
备注 |
表12管道一般段油品泄漏应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
1.汇报沈阳调度，调度停输泄漏管线（如站内 先接到电话，站内可先停输，后汇报沈阳调度） |
发现人员 | |
|
现象：管线泄漏。 |
2.告知居民撤离、阻止无关人员、车辆靠近、 关闭电源、熄灭明火_____________ |
发现人员 |
|
3.现场示警、引导 |
发现人员一 | |
|
原因：自然灾害、管线 缺陷、打孔盗油、第三 |
4.站内值班人员接报后，汇报站领导，并通知 上下站__________________ |
运行班长 |
|
方施工、人为破坏。 |
5.密切监视泄漏管线的参数，记录事件相关信息? |
运行班长- |
|
注意事项： 当油品泄漏在公路、铁 路、人口密集区等高风 |
6.上报分公司，组织站内人员抢险 - |
运行班长- |
|
7.调配站内抢险物资，装车赶赴现场 - |
站领导一 | |
|
8.汇报当地政府部门，联系依托社会资源 |
站领导一 | |
|
险管段，在条件允许的 情况下，首先考虑疏散 |
9.根据调度令，派管道人员关闭相关阀室阀门， 或站内泄压操作______________ |
站领导 |
|
人群，保证公路、铁路 的畅通，围油，收油等 |
10.现场警戒、人员疏散、可燃气体检测，防 止发生次生灾害______________ |
站领导 |
|
尽量向公路、铁路的反 方向。 |
11.采取就地取土或编织袋装土筑坝等方式进 行初期围油处置，挖掘集油坑，铺防渗布，将 原油引导至集油坑，组织人员收油清油 |
站领导 |
|
12.对事故点附近存在的易燃物品采取搬离或 防火防护措施_______________ |
站领导 | |
|
13.安排人员进行外围引导后续救援力量 |
站领导一 | |
|
14 .汇报分公司领导 - |
站领导一 |
|
序号 |
______r⅜______ |
地理位置 |
类型 |
备注 |
表13急性职业中毒（窒息）应急处置措施
|
现象、原因、注意事项_______ |
_____处置、操作步骤_____ |
负责人 |
|
现象：头晕、恶心、呕吐、胸部紧 束窒息感、胸痛、四肢麻木、呼吸 深决、脉快、阵发性痉挛、瞳孔缩小、 对光反应减弱及意识障碍与昏迷。 原因：油品泄漏，燃料燃烧不完全、 通风不好。 注意事项： 1 .个人防护：穿戴好劳保防护用 品，空气呼吸器的气密性确认良好， 压力不足报警时及时撤离到安全区 域。
|
1.发现人员出现急性职业中毒（窒息） 时立即报告站队领导________ |
值班运行人员 |
|
2.拨打120救援电话 |
值班运行人员 | |
|
3.安排人员戴好正压空气呼吸器、 护目镜，迅速将中毒（窒息）人员由 危险区撤离至新鲜空气处，由站场急 救员根据现场情况对伤者进行适当急 救，等待专业医护人员到来。根据危 害物介质的不同，采取救援措施具体 如下： a） 油气、甲烷：解开上衣及腰带， 对症治疗，心跳、呼吸停止时应立即 进行人工呼吸、心肺复苏 b） 硫化氢中毒：去除污染衣服；皮 肤或眼污染后用流动清水冲洗至少 20min ；及时进行人工呼吸；心肺骤 停时，应立即进行心肺复苏 C）氮气窒息：如发生冻伤则脱掉所 有限制冻伤部位血液循环的衣服，不 要揉搓冻结部分，注意保暖，脱离氮 气环境以后有条件的应立即给予吸 氧；心跳、呼吸停止时应立即进行人 工呼吸、心肺复苏 |
站领导 | |
|
4.及时控制或切断危险源，组织现场 人员紧急撤离至上风处 |
站领导 | |
|
5.携带便携式可燃气检测仪测试，划定 警戒范围_____________ |
站领导 | |
|
6.向分公司应急领导小组汇报现场 情况______________ |
安全员 | |
|
7.在站场附近的主要道路旁接应医疗 等车辆及外部应急增援力量 |
站领导 |
(1) 进入现场操作，抢险人员，穿戴好劳保着装；
(2) 进入有可能带电环境人员，必须带绝缘手套，穿绝缘靴
(3) 进入有毒气体环境，佩戴正压式空气呼吸器。
(1) 抢险过程中采用防爆工具；
(2) 在验明线路有无电压时要选择相应等级的验电器。
(1) 进入现场抢险前，先切断事故设备电源，防止触电；
(2) 进入着火现场人员必须位于着火点的上风口 ；
(3) 施工现场做好警戒，防止油品泄漏引起火灾；
(4) 现场施工时，油气要严格检测，防止危险发生。
应急操作及抢险人员要具备相应岗位知识。
应急救援结束后，加强巡检，防止残油复燃。
(1) 应急人员严禁携带火种及易燃易爆物品；
(2) 油品泄漏现场禁止使用手机、摄影摄像设备。
|
部门 |
联系人 |
值班电话 |
办公电话 |
手机 |
|
XX调度中心 | ||||
|
XX分公司 | ||||
|
XX输油站 | ||||
附件3：抢修材料和物资（XX站应急抢险库）
|
序号 |
名称及规格 |
单位 |
实存数量 |
存放位置 |
附件4 XX输油站工艺流程图（略）
附件5 XX输油站平面图（略）
附件6 XX站及周边平面图（略）
附件7 XX输油站排水管网示意图及说明（略）
GDGS/ZY 51.07-07/JL-OI
信息编号: （单位简称） 信息〔201X〕Ol号
|
事件发生 时间 |
年 月 日 时 分 | ||||
|
事件发生 地点 |
管线 站 （出站或进站）公里 米 | ||||
|
省（自治区） 县（市） 乡镇 | |||||
|
事件经过 简要描述 |
| ||||
|
采取应急 措施情况 |
1∙是否停输
| ||||
|
报告単位 |
___报告时间___ |
年 月曰时 | |||
|
信息 扌艮告人 |
电话 _______ （手机） |
签发人 |
电话 （手机）_______ | ||
|
信息接收 部门 |
接收人 |
电话 | |||
|
领导批示 | |||||
GDGS/ZY 51.07-07∕JL-02
信息编号:（单位简称） 信息〔201X〕Ol号
|
_________________事件详细情况_________________ | ||||||||
|
现场基本 情况 |
| |||||||
|
突发事件原因 初步分析 | ||||||||
|
应对处置 情况 |
1∙现场抢险、抢修情况
| |||||||
|
领导批示 落实情况 | ||||||||
|
信息报送 情况 |
|
空中心报送情况 管部门报送情况 报送情况_____________________ | ||||||
|
单位应急 组织情况 |
应急职务 |
姓名 |
联系电话 |
移动电话 | ||||
|
总指挥 | ||||||||
|
现场指挥 | ||||||||
|
信息联络 | ||||||||
|
报告単位一 |
扌艮告时间 |
年U |
日 时 分 | |||||
|
信息报告人 |
电话 （手机） |
签发人 |
电话 （手机） | |||||
|
信息接收部门一 |
接收人 |
电 话 | ||||||
|
领导批示 | ||||||||
GDGS/CX 91.04/JL-OI
|
__________________事故快报__________________ | ||
|
填表时间： 年 月 日 时 分 |
填表人:_______________ | |
|
事故単位： |
事故类型： | |
|
事故时间:_______________ |
________年 月 日 时 分 | |
|
事故地点： | ||
|
伤亡情况:_______________ | ||
|
初步估计直接经济损失： | ||
|
事故简要经过： | ||
|
初步原因分析： | ||
|
目前处理情况: | ||
|
事故单位/部门负责人签字: | ||
填报单位（盖章）:填报日期：年——月——B
报告人： 联系电话：
事件名称:___________________________
信息类别：1,职业中毒；2,其它中毒事件
|
事故等级：1,特别重大；2、重大；3,较大；4、一般；5、未分级； |
6,非事故 | |||
|
初步诊断:_____________ |
______初步诊断时间:_____ |
—年— |
—月— |
―B |
|
订正诊断:_____________ |
______订正诊断时间：_____ |
—年— |
—月— |
―B |
|
确认分级时间：_____年——月—— |
日 订正分级时间：_____ |
—年— |
—月— |
―B |
|
报告地区:_________省— |
____市__________ |
—县 |
（区） | |
|
发生地区:________省— |
____市_____县（区）— |
—乡 |
（镇） | |
详细地点:___________________________________________________
事件发生场所：1,输油场站；2,输气场站；3,储油库；4,储气库；5,场站实验室； 6,野外维抢修地；7、其它
事件信息来源：1,属地医疗机构；2,外地医疗机构；3,报纸；4、电视；5、特服号电 话95120； 6、互联网；7、市民电话报告；8、上门直接报告；9、本系 统自动预警产生；10、广播；11、填报単位人员目睹；12、其它
事件信息来源详细:____________________________________________________
事件波及的地域范围：
新报告病例数:新报告死亡数:________排除病例数:
累计报告病例数：累计报告死亡数:
事件发生时间:年____月 日 时 分
接到报告时间：年____月 日 时 分
首例病人发病时间：年____月 日 时____分
末例病人发病时间:年____月 日 时____分
主要症状：1,呼吸道症状；2,胃肠道症状；3,神经系统症状；4,皮肤粘膜症状；5,
精神症状；6,其它（对症状的详细描述可在附表中详填）
主要体征：（对体征的详细描述可在附表中详填）
主要措施与效果：（见附表中的选项））
填报单位（盖章）：填写本报告卡的单位全称
填报日期:填写本报告卡的日期
报告人:填写事件报告人的姓名，如事件由某单位上报，则填写单位
联系电话:事件报告人的联系电话
事件名称:本起事件的名称，一般不宜超过30字，名称一般应包含事件的基本特征，如 发生地，事件类型及级别等
信息类别:在作出明确的事件类型前画“ ”
突发事件等级:填写事件的级别，未经过分级的填写“未分级”，非突发事件仅适用于结 案报告时填写
确认分级时间：本次报告级别的确认时间
初步诊断及时间：事件的初步诊断及时间
订正诊断及时间：事件的订正诊断及时间
报告地区:至少填写到县区，一般指报告单位所在的县区
发生地区:须详细填写到乡镇（街道），如发牛地区已超出一个乡镇范围，则填写事件的 源发地或最早发生的乡镇（街道），也可直接填写发生场所所在的地区
详细地点：事件发牛场所所处的详细地点，越精确越好
事件发生场所:在作出明确的事件类型前画“ ”
如是医疗机构，其类别:选择相应类别，并选择事件发牛的部门
如是学校，其类别:选择学校类别，如发牛学校既有中学，又有小学，则为综合类学校, 余类似
事件信息来源:填写报告单位接收到事件信息的途径
事件信息来源详细:填写报告单位接收到事件信息的详细来源,机构需填写机构详细名称, 报纸注明报纸名称，刊号、日期、版面；电视注明哪个电视台，几月几日几时哪个节目；互联 网注明哪个URL地址；市民报告需注明来电号码等个人详细联系方式；广播需注明哪个电台、 几时几分哪个节目
事件波及的地域范围:指传染源可能污染的范围
新报告病例数:上次报告后到本次报告前新增的病例数
新报告死亡数:上次报告后到本次报告前新增的死亡数
排除病例数:上次报告后到本次报告前排除的病例数
累计报告病例数:从事件发生始到本次报告前的总病例数
累计报告死亡数:从事件发生始到本次报告前的总死亡数
事件发生时间：指此起事件可能的发生时间或第一例病例发病的时间
接到报告时间：指网络报告人接到此起事件的时间
首例病人发病时间：此起事件中第一例病人的发病时间
末例病人发病时间：此起事件中到本次报告前最后一例病例的发病时间
主要症状体征：填写症状的分类
主要措施与效果：诜择采取的措施与效果
附表：填写相关类别的扩展信息
填报单位（盖章）:填报日期：年——月——B
事件名称:_______________________
现场初步急救措施：1、有；2、无
职业病报告：1、有2、无
引发中毒事件毒物名称:_____________________
责任单位:________________________________
致病因素：1、汽油；2、一氧化碳;3、硫化氢;4、偏二甲基月井;5、有机锡;6、簌基線;7、苯; 8、甲苯；9,二甲苯；10、正己烷；11、一甲胺；12、有机氟聚合物単体及 其热裂解物；13、二氯乙烷；14、氮氧化合物；15、四氯化碳；16、氯乙烯； 17、三氯乙烯；18、氯丙烯；19、氯丁二烯；20、苯的氨基及硝基化合物（不 包括三硝基甲苯）；21、三硝基甲苯；22、甲醇；23、酚；24、五氯酚（钠）； 25、甲醛；26、硫酸二甲酯；27、丙烯酰胺；28、二甲基甲酰胺；29、有机 磷农药；30、氨基甲酸酯类农药；31、杀虫膩；32、漠甲烷；33、拟除虫菊 酯类农药；34、职业性中毒性肝病；35、二硫化碳；36、铅及其化合物（不 包括四乙基铅）；37、汞及其化合物；38,镒及其化合物；39、镉及其化合物； 40、被病；41、铭及其化合物；42、飢及其化合物；43、钥及其化合物；44、 磷及其化合物；45、碑及其化合物；46、碑化氢；47、氯气；48、二氧化硫； 49、光气；50、氨；51、磷化氢/磷化锌/磷化铝；52、工业性氟病；53、 氤及腊类化合物；54、四乙基铅；55、其他
事件发生原因：1、无“三同时” 2,无卫生防护设备或效果不好;3、设备跑、冒、滴、漏;4、 无个人卫生防护用品或使用不当;5、无或违反安全操作规程;6、违章指挥、 违章操作；7、无职业卫生教育和危害告知；8、产品包装或作业岗位无 警示标志；9,首次使用，未报送毒性鉴定资料和注册登记；10、其他
病人处理过程：1、对症治疗；2、特异性治疗；3、医学观察；5、明确诊断；6、采样检验；
7、其他
事件控制措施：1、停业整顿；2、追查责任;3、宣传教育;4、更新设备;5、改善生产环境;
6、严格制度；7、其他
注：请在相应选项处划“O”
填报単位（盖章）：填报日期：年——月 日
事件名称:_________________________
致病因素:_________________________
事件发生原因:_________________________________
中毒类型：1,生产型；2,非生产型
病人处理过程:
事件控制措施：
注：请在相应选项处划“O”
|
报告单位 |
___报告人___ | ||
|
联系电话 |
报告地点 | ||
|
事件发现时间 |
___________年 月 日 时 |
' 分___________ | |
|
事件发生桩号 |
___________线 公里 米________ | ||
|
事件发生地点 |
_________省（自治区） 县（市） 乡 村______ | ||
|
已报告哪些人员 |
本単位内部______ 政府部门_______ 其他— ____________________ | ||
|
事件描述 |
输送介质_____（原油、天然气、柴油、汽油或水） 是否泄漏_______估算泄漏量_______ 是否着火____________ 管道是否停输__________ 抢险点运行压力、管径______ 抢险点与前后阀室的距离_____ 事件发生点两端阀门是否关闭__________ 周边水域情况_________________ 周边居民情况____是否需要疏散______ 周边交通情况_________________ 天气情况___________________ 其他_____________________ | ||
管道穿越柴河、地运所渠。
(1) 风险分析
油品流入柴河后，流经6.13km进入辽河；油品流经1.6Ikm后，油品经下水流经3Km 后流入柴河。油品一旦进入柴河，造成柴河污染，污染下游居民饮用水、农田等。
(2) 河流信息
柴河，常年河，是辽河一级支流，流域面积为1355平方公里。近20年最大流量，在 1995年流量776m3∕s,最大流速9.5m∕s,河道宽200m-330m之间。上游水库情况：柴河 水库隶属于辽宁省水利厅管辖，设计库容6.3 × 109 m3∕s,现在库容1.75×109m3,最大泄 洪量4500 m3∕s O与庆铁一线、二线、三线分别交叉于518⅛+50, 103⅛+400o穿越点下 游流经102线桥、102线至市区桥、铁路桥、拦河坝、连接园艺村与柴河沿村桥汇入辽河, 全长约6.13kmo柴河水系构成如图1所示，柴河水系示意图如图2所示。
地运所渠，河水主要来至上游山水，汛期水位约Im,其它时间接近于枯水。穿越点下 游流经102线桥，汇入柴河，全长约2km。
站区下水，经站内隔油池、红卫厂家属区、汇入市医院排水渠进入柴河。
图1柴河水系构成
（3）拦截点的选择
根据现场实际情况，现场指挥部拟定铁岭市惠丰酒店。
油品进入柴河现场处置预案共设置8个拦截点（Ak A2、A3、A4、A5、A6、A7、 A8） : AI点依托橡胶坝设置拦截点（橡胶坝隶属于铁岭市银州区水利局管辖）橡胶坝南邻河 堤路（沙石路宽5m）该路平时车流量很少，利于油槽车、抢险机具停放及摆放；A2点依托 拦河坝设置拦水坝；A3点，该点水面较窄，上游水库不放水时，水深0.5m,水流速较缓, 利于设置拦水坝；A4点，该点水面较窄、有大面积河滩利于抢险机具摆放;A5点为柴河支流, 该点设置在102线，交通便利，可筑坝拦截；A6站内隔油池；A7站外消防路西侧距离站区 200m,该点现场开阔利于施工；A8依托过路桥筑坝拦截。
D每个拦截点布置措施
①拦截点河流概况
表1拦截点河流概况
|
拦截点编号 |
距事故点距离（公里） |
河面宽度（m） |
____备注____ |
|
Al |
0.36 |
300 |
11月-4月河面结冰 |
|
A2 |
4.5 |
200 |
11月-4月河面结冰 |
|
A3 |
4.71 |
200 |
11月-4月河面结冰 |
|
A4 |
5.4 |
200 |
11月-4月河面结冰 |
|
A5 |
2.2 |
____________5____________ |
11月-4月河面结冰 |
|
A6 |
0.3 |
站内隔油池 | |
|
A7 |
0.5 |
下水管道 | |
|
A8 |
2.4 |
3 |
11月-4月河面结冰 |
②抵达现场道路描述
Al点:铁岭高速北出口下道南行过柴河桥,102国道819km+300米处,左转约200米到达。
A2点：铁岭高速北出口下道北行，102国道822km+800米处，左转直行约500m,右转 约300 m,右转15Om后，左转过铁路桥直行400 m后，左转200 m到达.
A3点：铁岭高速北出口下道南行，102国道821km+300m处，右转直行90Om后，右 转直行40Om后（枫情水岸），左转直行Ikm后，右转直行过铁路桥直行1.5km,右转Ikm 到达A3点。
A4点：铁岭高速北出口下道南行，102国道821km+300m处，右转直行90Om后，左 转直行40Om后（枫情水岸），左转直行Ikm后，右转直行过铁路桥直行1.5km,右转Ikm 到达A3点后，左转直行70Om到达。
A5点：铁岭高速北出口下道南行，102国道822km+100m处即是。
A6点-A8点：铁岭高速北出口下道南行，102国道817km+800m左转直行66Om到达 A8点，继续直行470m,右转直行1.52 km到达A7点，继续直行150 m到达A6点。或 102国道817km+150m左转直行1.4 km右转直行43Om右转40Om右转28Om到达A7点， 继续直行150 m到达A6点。
表2抵达现场道路描述及拦截措施
|
编号 |
设备进场方法 |
作业环境概况 |
_______拦截措施_______ |
|
Al |
油槽车、挖掘机可 直接进入现场 |
现场北侧为堤岸，南 侧公路、树苗地 |
依托橡胶坝拦截、AI点设置围油栏2-3 道、吸油拖栏3道、吸油毡，102国道至 铁路桥设置5道围油栏、吸油拖栏6道， 需人工清理。______________ |
|
A2 |
挖掘机、油槽车可 直接进入现场 |
现场南侧为拦水坝附 属设施北側为养鱼池、 耕地。 |
上游水库关闸得到水量控制情况下，利 用拦水坝，在坝体上人工装沙袋筑坝拦 截。布设围油栏2道、吸油拖栏2道、 吸油毡。__________________ |
|
A3 |
直接开到现场 |
南侧为耕地、北侧为 耕地 |
筑坝拦截，水流大时河内设水泥管导流， 上游布设3道围油栏、吸油拖栏6道、 下游至A4点设围油栏3道、吸油拖栏6 道。________________________ |
|
A4 |
挖掘机经耕地直接 进入，其它设备进 入困难_____ |
耕地 |
上下游布设围油栏3道、吸油拖栏6道、 吸油毡，减少原油向下游扩散。 |
|
A5 |
直接开到现场 |
102国道旁 |
可在上下游设置2-3道拦油坝，12道吸 油拖栏、吸油毡。_____________ |
|
A6 |
站内_______ |
直接下吸油机，撇油器， | |
|
A7 |
直接开到现场 |
站大门外 |
利用隔油池进行拦截，可直接设置撇油 器进行清油。挖开下水做集水坑，设置 水泥管倒流，撇油器清油。_______ |
|
A8 |
直接开到现场 |
南侧为市医院，北侧 居民区_______ |
可在上下游设置4道拦油坝，6道吸油拖 栏、吸油毡。________________ |
2) AI点拦截点布控示意图：
①漏油点附近处置 、油管道
J2油车
图4漏油点附近处置
②漏油点附近围油栏正确布控方法
③柴河北岸拦截示意图
图6柴河北岸拦截示意图
3) A2, A5点拦截点布控示意图:
①拦油坝设置示意图
为防止虹吸作用跑油 水与油之间保持 足够距离
②围油栏设置示意图:
4) A3、A4拦截点布控示意图:
①拦油坝设置示意图:
为紡H虹吸件川跑油
水与油之例保仆
②围油栏设置示意图:
5) A6-A8拦截点布控示意图：
①拦油坝设置示意图：
②围油栏设置示意图:
图15 A6-A8点围油栏设置示意图
表3拦截点信息汇总表
|
拦截点 |
行政位置 |
拦截方式 |
所需人力 |
所需设备 |
所需物资 |
建议 依托队伍 |
|
Al |
铁岭市七 里屯村 |
依托橡胶坝拦截、 AI点设置围油栏 2-3道、吸油拖栏 3道、吸油毡，102 国道至铁路桥设置 5道围油栏、吸油 拖栏6道，需人工 清理______ |
民工60人 |
吸油机4台 撇油器4台 油槽车3台 |
围油栏1600米、 吸油毡1吨、吸油 拖栏1800米，叉 裤20件 |
XX维抢 修中心 |
|
A2 |
铁岭市 柴河沿村 |
上游水库关闸得到 水量控制情况下， 利用拦水坝，在坝 体上人工装沙袋筑 坝拦截。布设围油 栏2道、吸油拖栏 2道、吸油毡 |
民工60人 |
吸油机1台 撇油器1台 挖掘机1台 油槽车2台 |
围油栏600米、吸 油毡1吨、吸油拖 栏600米，叉裤20 件 |
XX维抢 修中心 |
|
A3 |
铁岭市 园艺村 |
筑坝拦截，水流大 时河内设水泥管导 流，上游布设3道 围油栏、吸油拖栏 6道、下游至A4 点设围油栏3道、 吸油拖栏6道 |
民工60人 |
吸油机2台 撇油器2台 挖掘机2台 油槽车2台 |
围油栏600米、吸 油毡1吨、吸油拖 栏2400米，叉裤 20件 |
XX维抢 修中心 |
|
A4 |
铁岭市 园艺村 |
上下游布设围油栏 3道、吸油拖栏6 道、吸油毡，减少 原油向下游扩散 |
民工40人 |
挖掘机2台 撇油器2台 |
围油栏600米、吸 油毡1吨、吸油拖 栏1200米，叉裤 20件__________ |
XX维抢 修中心 |
|
A5 |
铁岭市 地运所村 |
可在上下游设置 2-3道拦油坝，12 道吸油拖栏、吸油 毡 |
民工60人 |
吸油机6台 撇油器6台 挖掘机2台 油槽车2台 |
吸油毡1吨、吸油 拖栏60米，叉裤 30件 |
XX维抢 修中心 |
|
A6 |
站内 |
直接下吸油机，撇 油器 |
民工20人 |
吸油机1台 撇油器1台 油槽车2台 |
吸油毡1吨 |
XX维抢 修中心 |
|
A7 |
XX站 大门外 |
利用隔油池进行拦 截，可直接设置撇 油器进行清油。挖 开下水做集水坑， 设置水泥管倒流， 撇油器清油 |
民工20人 |
吸油机2台 撇油器2台 挖掘机2台 油槽车2台 |
吸油毡1吨，叉裤 20件 |
XX维抢 修中心 |
|
拦截点 |
行政位置 |
拦截方式 |
所需人力 |
所需设备 |
所需物资 |
建议 依托队伍 |
|
A8 |
市医院 西侧 |
可在上下游设置4 道拦油坝，6道吸 油拖栏、吸油毡 |
民工60人 |
吸油机2台 撇油器2台 挖掘机4台 油槽车2台 |
吸油毡1吨、吸油 拖栏60米，叉裤 20件 |
XX维抢 修中心 |
(4)本水域管理部门及主要控制设施(闸门、大坝等)、人员及联系电话
表4本水域管理部门及主要控制设施、人员及联系电话
|
序号 |
单位 |
姓名 |
___联系电话 |
铁大线XXkm+XXm穿越102国道。
(1)管线信息
表1管线信息
|
所属站队 |
XX输油站____________________________ |
|
管径 |
72Omm |
|
穿越点环境 |
属温带季风型气候，东侧有加油站，西侧先锋种业区。 |
|
地理位置 |
铁岭市银州区西辽海屯村 |
|
穿越长度 |
90m |
|
穿越方式 |
顶管 一 |
|
输送油品 |
俄油____________________________ |
|
阀室 |
东孤家子阀室82. Im；XXkm+XXm |
(2)环境信息
D交叉点环境概况
管道东侧有加油站，管道西侧为先锋种业园(玉米地)。
2) 公路概况
铁大线XXkm+XXX0m穿越102国道，公路宽16m,穿越长度90m,穿越点为铁岭县 路政局管辖联系电话:XXXXXXXXXXXO
3) 公路现场平面示意图
4）进场道路（略）
（3）现场布置图
指挥部设置应就地设置，或设置在距离现场4公里处，世纪晟泰酒店，联系人：杜江 联系电话 XXXXXXXXXXXXO
-囊式封堵
东◄—
消防车
油
槽
牟
图2现场布置图
庆铁一线XXkm+XXXm穿越开清铁路。
(1)管线信息
表1管线信息
|
所属站队 |
XX输油站 一 |
|
管径 |
72Omm |
|
穿越点环境 |
属温带季风型气候，西侧起重机厂，东侧耕地。 |
|
地理位置 |
开原市兴开街大孙台村 一 |
|
穿越长度 |
8m |
|
穿越方式 |
顶管 一 |
|
输送油品 |
俄油_____________________________ |
|
阀室 |
开原阀室高程：86 m ；庆铁一线72km |
(2)环境信息
D交叉点环境概况
庆铁一线XXkm+XXXXm处穿越开清铁路，穿越8米。穿越处西侧为开原起重机场, 穿越水渠6米后，到达开清铁路穿越点。东侧抢险车辆进入现场困难需要修建临时便道，西 侧可直接进入。现场开阔适合机具设备摆放。穿越点未进行改线及维修。
2) 铁路概况
开清铁路为一般铁路，单行铁路，铁道宽度8米。主管部门沈阳铁路局，联系电话： XXX-XXXXXXXXo
3) 铁路现场平面示意图
图1铁路现场平面示意图
4)进场道路(略)
(3)现场布置图
指挥部设置应就地设置，或设置于开原金山酒店。
消防车
油槽车 吊车
吊车
堆土区
囊式封堵
堆土区
并清铁路
图2现场布置图
庆铁一线(XX#-XX#+XXX)开原大孙台村。
(1) 管线信息(略)
(2) 环境信息
开原地势东高西低，南北多丘陵地带。东南多山，为长白山支脉，属山地丘陵，海 拔在200 ~ 600米之间。开原市属北温带季风型大陆性气候。春夏多西南风，秋冬多西 北风，平均风速4.5m∕so指挥部设置应就地设置，或设置于开原金山酒店，联系电话： XXXXXXXXXXXo
表1人口密集区信息统计表
|
XX#-XX#+XXX人口密集区相关 |
信息统计表 — | |||||
|
序号 |
桩号 |
相对位置 |
相关 单位名称 |
规模 |
联系人 |
电话 |
|
_________XX#-XX#+XXX 口密集区市政基础设施信息统计表_________ | ||||||
|
序号 |
市政基础设施 |
数量 |
位置 |
备注 | ||
滋⅜l咨衫 γingl⅛:YU-an Fanben ≡辛WSSif
YoUqi GUalIdao GolIgSi ShengChalI AiIqUalI ShigUy^X⅜lκ 皤碌只竺辟 * 吊沪状路
|
势 | |||
|
IlrTl ITuJ 稲 3 | |||
|
3）澄覃 | |||
|
（ιu>∣）虱回郛 | |||
|
N | |||
|
恥 HH- |
站内及站外联系电话
XX输油站应急处置卡O
h-~Λ
3
8
I
|
序号 |
单位 |
联系人 |
电话 |
|
1 |
XX站站长____ | ||
|
2 |
XX站书记_____ | ||
|
3 |
XX站生产站长 | ||
|
4 |
XX站管道站长 | ||
|
5 |
XX市应急办 | ||
|
6 |
XX市公安局 | ||
|
7 |
XX市环保局 | ||
|
8 |
XX市安监局 | ||
|
9 |
XX市水利局 | ||
|
10 |
XX市人民政府 | ||
|
11 |
XX县（区）人民政府 | ||
|
12 |
XX县（区）政府应急办 |
XX输油站站领导应急处置卡
|
序号 |
处置步骤 |
|
1 |
接到事故报告后汇报分公司应急领导小组组 长或副组长，通知站应急领导小组成员。 |
|
2 |
初步判断事故等级，启动现场处置方案。 |
|
3 |
组织值班人员向XX调度中心进行报告，并 按照要求组织管线或设备停输。______ |
|
4 |
组织、指挥事故初期处置，防控安全、环保 次生灾害。__________________ |
|
5 |
安排专人收集现场信息，报分公司应急领导 小组。 |
|
6 |
根据现场事态情况，向地方应急部门汇报。 |
|
7 |
组织站人员现场警戒及油气监测，如有必要， 吿知居民撤离。______________ |
|
8 |
安排人员引导后续抢险队伍进入现场。 |
|
9 |
安排人员提供现场后勤保障_______ |
|
10 |
抢修结朿后，关闭站现场处置方案。____ |
h-~Λ
3
9
I
h-~Λ
滋⅜l咨* γingl⅛:YU-an Fanben
XX输油站应急处置卡1
火灾、爆炸应急处置卡
|
序号 |
_______处置步骤_______ |
负责人 | ||
|
储油罐火灾、 爆炸 |
炉类火灾、爆 炸 |
变电所火 灾、爆炸 |
- | |
|
1 |
视情况停运事 故罐：关闭罐 进、出口阀 |
紧急停事故 炉、相邻炉 |
切断故障点 电源或故障 点上一级的 电源 |
值班运 行人员 |
|
2 |
初期火灾灭 火、触发事故 罐组消防报警 按钮 |
关闭炉燃料系 统、关闭原油 进出炉膛阀门 （直接炉），初 期火灾灭火 （启动氮气灭 火系统） |
启动灭火装 置、初期火 灾进行紧急 灭火 | |
|
3 |
拨打内、外线119,有人员伤亡拨打120 | |||
|
4 |
汇报站控室（XXXXX）,站控室示警，告知 站内无关人员撤离 | |||
|
5 |
汇报XX调度中心（XXXXX）,根据调度令 进彳 ___________________ |
运行班 长 | ||
|
6 |
停运事故罐 的伴热，停止 相邻罐收油 作业____ |
停全部运行炉 |
根据情况， 向地方电业 局调度汇报 | |
|
7 |
汇报站领导或值班干部，并记录事件相关信 息___________________ | |||
YoUqi GUalIdao GolIgSi ShengChalI AiIqUalI ShigUy^X⅜lκ 皤碌只竺辟 * 吊沪状路
相关联系电话
皂I XX输油站应急处置卡2
|
序 号 |
单位 |
联系人 |
电话 |
|
1 |
XX站站长____ | ||
|
2 |
XX站书记____ | ||
|
3 |
XX站生产站长 | ||
|
4 |
XX站管道站长 | ||
|
5 |
电气技术员___ | ||
|
6 |
工艺技术员 | ||
|
7 |
设备技术员 | ||
|
8 |
仪表技术员 | ||
|
9 |
XX站变电所 | ||
|
10 |
XX市电业局 | ||
|
11 |
上游站值班室 | ||
|
12 |
下游站值班室 |
|
序 号 |
处置步骤 |
负责人 |
|
1 |
检査确认变压器两侧开关、6kV电容器、电 机断路器在断开位置，未断开的需要手动断 开____________________ |
运行班 长 |
|
2 |
联系电业局调度，询问停电原因以及何时可 正常供电_______________ | |
|
3 |
增加巡检频次，严密监视现场工艺、设备运 行参数________________ | |
|
4 |
汇报沈阳调度中心（XXXXX）,根据调度令 进行工艺操作 | |
|
5 |
汇报站领导或值班干部，记录事件相关信息 | |
|
6 |
在站控室使用报警喇叭示警 | |
|
7 |
严密监视收油罐罐位，热媒炉热媒温度（如 超过安全罐位进行倒罐，同时保持各收油罐 上涨速度不超过60厘米每小时，热媒气化立 即泄放）____________________ | |
|
8 |
与沈阳调度及上、下站调度保持联系，及时 沟通_________________ |
调度 |
相关站内及站外联系电话
皂I XX输油站应急处置卡3
Yingji YU-an Fanben
YoUqi GUalIdao GolIgSi ShengChalI AiIqUalI ShigUy^X⅜lκ 皤碌只竺辟 * 吊沪状路
|
序 号 |
单位 |
联系人 |
电话 |
|
1 |
XX站站长_____ | ||
|
2 |
XX站书记_____ | ||
|
3 |
XX站生产站长 | ||
|
4 |
XX站管道站长 | ||
|
5 |
XX市人民政府 | ||
|
6 |
XX市应急办____ | ||
|
7 |
XX市公安局 | ||
|
8 |
XX市环保局____ | ||
|
9 |
XX市水利局 | ||
|
10 |
XX区（县）应急办 |
|
1 |
处置步骤 |
负责人 | |
|
罐区油品泄漏（包括浮 船倾斜） |
生产区油品泄 漏 | ||
|
1 |
关闭罐中央排水阀,停用 事故罐，倒用其它罐;关 闭事故罐进、出口阀 |
紧急停运相关 设备，隔离泄漏 设备、管段 |
值班运 后人员 |
|
2 |
确认事故罐防火堤的排 水阀处于关闭状态 |
关闭下水出站 总阀 | |
|
3 |
拨打内线119,有人员伤亡拨打120 | ||
|
4 |
汇报站控室（XXXXX）站控室示警，告 知站内无关人员撤离 | ||
|
5 |
汇报沈阳调度中心（XXXXX）,根据调度 令进行工艺操作 |
运基班 | |
|
6 |
汇报站领导或值班干部（罐区停泄漏罐的 伴热），记录事件相关信息 | ||
皂I XX输油站应急处置卡4
|
序号 |
处置步骤 |
负责人 | ||
|
— |
穿河流管段 |
非河管段 |
阀室内泄漏 |
- |
|
1 |
站外巡线人员发现管道泄漏，直接汇报沈阳调 度（XXX-XXXXXXxX）,调度停输泄漏管线； 如站控值班人员发现压力异常，汇报上级调度 停输管线。__________________ |
发现人 员 | ||
|
2 |
接到报警后，汇报站领导或值班干部，并通知 本班人员。__________________ |
管道班 长 | ||
|
3 |
记录事件相关信息，组织开展初期处置。 | |||
|
4 |
可燃气体检 测，划定安全 区域，带领民 工搭建围堰、 拦截油品。 |
可燃气体检 测，划定安全 区域，带领民 工开挖集油 坑。 |
对阀室通风,气 体检测合格后 切断RTU阀室 内的非防爆电 源。如果是合建 阀室,请示调度 阀室内其它管 线停 ___ |
管道工 |
|
5 |
疏散附近居民、阻止无关人员、车辆靠近、关 闭电源、熄灭明火______________ |
管道工 | ||
|
6 |
现场引导后续应急车辆__________ |
管道工 | ||
|
7 |
分作业点带领民工清理现场落地油污。 |
管道工 | ||
XX输油站应急处置卡5
Yingji YU-an Fanben
YoUqi GUalIdao GolIgSi ShengChalI AiIqUalI ShigUy^X⅜lκ 皤碌只竺辟 * 吊沪状路
相关内部联系电话
|
序 号 |
单位 |
联系人 |
电话 |
|
1 |
XX站站长 | ||
|
2 |
XX站书记 | ||
|
3 |
XX站生产站长 | ||
|
4 |
XX站管道站长 | ||
|
5 |
工艺技术员 | ||
|
6 |
设备技术员 | ||
|
7 |
电气技术员 | ||
|
8 |
仪表技术员 | ||
|
9 |
安全员 | ||
|
10 |
站控值班室 | ||
|
11 |
上游站值班室 | ||
|
12 |
下游站值班言~ |
|
序 号 |
处置步骤 |
负责 人 |
|
1 |
汇报站控室（XXXXX）__________ |
发现 人员 |
|
2 |
汇报沈阳调度、根据调度令操作，并通知 上下站_______________ | |
|
3 |
汇报站领导或值班干部________ |
运行 班长 |
|
4 |
密切监视异常管线的压力、温度数据。 | |
|
5 |
现场监视相关高、低压泄压阀是否泄压 | |
|
6 |
密切监视相关储油罐的液位变化，（安全罐 位以内，上涨、下降不超过60厘米每小 时）。___________________________ |
注意事项
1 .个人防护：穿戴好劳保防护用品，空气呼吸器的气密性确 认良好，压力不足报警时及时撤离到安全区域。
2. 抢险救援器材使用：使用防爆防静电工具。
3. 其它注意事项：撤离时注意风向，在撤离过程中严禁明火 和使用非防爆电子设备；记录事件并存档。
皂I XX输油站应急处置卡6
|
序号 |
处置步骤 |
负责人 |
|
1 |
发现人员出现急性职业中毒（窒 息）时立即报告站队领导。 |
值班运 行人员 |
|
2 |
拨打120救援电话 |
值班运 行人员 |
（预案编号：xxxx/xxxxx-oi — 2015）
版本号丄止
受控号
XX年XX月XX日发布 XX年XX月X日实施 中国石油管道XX输油气分公司发布
《XX输气站生产安全事故现场处置方案》是依据《生产经营单位生产安全事故应急预 案编制导则》和《XX输油气分公司生产安全事故应急预案》相关要求编制。该现场处置方 案是在开展本输气站事故风险分析的基础上，规定了XX输气站各岗位应急工作职责、现场 处置程序及措施、处置过程中注意事项等重要内容，是XX输油气分公司生产安全事故应急 预案支持，性文件。
《XX输气站生产安全事故现场处置方案》经分公司审核通过，现正式发布。
XX输油气分公司副经理（签字）：
年 月 日
1事故风险分析
2应急工作职责
2.1应急组织机构
2.2岗位应急职责
3应急处置
3.1现场处置程序
3.2应急处置措施
4注意事项
4.1佩戴个人防护用品
4.2使用抢险救援器材
4.3采取救援对策或措施
4.4现场自救互救
4.5现场应急处置能力
4.6应急救援结束后
4.7其他需要特别警示的事项
5附件
附件1 XX分公司内部应急通讯录
附件2外部单位应急通讯录
附件4 XX输气站工艺流程图
附件5 XX输气站逃生路线图及危险 区域划分
附件6突发事件应急信息报送相关表格
附件7 XX输气站所辖管道走向图（XX线）
附件8 XX输气站天然气管道穿越高 风险地段一览表
附件9管道穿越高速公路、公路信息
附件10管道穿越铁路信息
附件11管道穿越人口密集区信息
表］事故风险分析
|
序号 |
风险类 型 |
易发区域、 装置 |
原因、可能 时间 |
事故征兆 |
严重程度、 影响范围 |
可能引发的 ¾⅛衍生事故 |
对应处 置编号 |
|
1 |
气 内然漏 站天泄 |
工艺装置 区、站内法 兰、管道 |
腐蚀、地质变 化、意外破坏、 误操作、法兰 紧固件、密封 件技术失效 |
可燃气体 探测器报警 |
支路停输，甚 至全站停输 |
中毒（窒息）、 火灾、爆炸 |
3.2.1 |
|
2 |
着火、 爆炸 |
工艺装置 区、仪电设 备、管道 |
自然灾害、人 ≡w等原因 |
消防系统 报警 |
单体设备烧 毁，全站停输 |
中毒（窒息）、 火灾扩大、 爆炸 |
3.2.2 3.2.5 |
|
3 |
管线 异常 |
收发球筒、 弯头、管线 |
压力调低、天 然气含水、清 管器卡阻 |
管线运行 参数异常 |
清管作业受 阻、干线停输 |
天然气泄漏 |
3.2.4 3.2.6 |
|
4 |
气 外然漏 站天泄 |
站外管道、 （阀室、下 游分输用 户、咼风险 管段） |
设备缺陷、故 障，自然灾 害、人为破坏 等原因 |
管线运行 参数异常 |
天然气泄漏、 干线停输 |
中毒（窒息）、 火灾、爆炸 |
3.2.7 3.2.8 3.2.9 |
|
5 |
急性职 业中毒 （窒息） |
工艺装置 区、放空火 炬区 |
天然气泄漏、 氮气泄漏、一 氧化碳聚集 |
气体 探测器报警 |
急性职业中毒 （窒息） |
施救人员急 性职业中毒 （窒息） |
3.2.3 |
组长：站长
副组长：副站长
组员：综合技术员、综合输气工、综合维修管道工
（1） 负责初步判断事故影响，启动处置方案；
（2） 负责事故应急的初期组织、指挥工作；
（3） 负责向分公司应急领导小组汇报（视情况向地方政府汇报），分公司应急人员到达后, 在分公司应急领导小组组长指挥下参与抢险；
（4） 安排专人收集现场信息，报分公司应急领导小组；
（5） 根据事件发展程度，与当地政府交通、公安、消防、急救等部门联系协作。
(1) 在站领导指挥下，负责事故应急操作的监督、确认工作；
(2) 在站领导指挥下，执行后续操作，重点设备监护，参与抢险。
(1) 负责事故现场的气体检测、警戒隔离、人员疏散；
(2) 负责事故前期急救工作。
(1) 负责向XX调控中心汇报生产运行情况；
(2) 负责事故状态下的紧急操作；
(3) 记录事件处理过程，抢险工作结束后，根据指令恢复生产。
(1) 负责向站领导汇报站外管道事故发生的时间、地点等信息；
(2) 配合当地政府开展交通管制、烟火管理，划定安全隔离区域范围，进行人员疏散
(3) 协助当地公安部门维护现场秩序，配合消防队伍实施消防作业；
(4) 协助站领导做好现场应急协调处理工作。
图1现场处置程序
ESD操作原则：
(1) 在XX调度计算机系统中检测到重大ESD事故，XX调度计算机无法对站内生产工 艺过程停止时，由XX调度下达命令通知值班运行人员启动ESD按钮，停止站内生产工艺 过程。
(2) 在出现火灾、爆炸、严重泄漏等紧急情况时，站控调度岗位有权操作ESD按钮停止 站内生产工艺过程，以保护管道运行安全。
表2站内工艺设备设施天然气泄漏应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：站内法兰、管道 等设备设施发生天然气 泄漏。 原因：因腐蚀、地质变 化、意外破坏、误操作、 法兰紧固件或密封件技 术失效，以及法兰材质、 焊接缺陷等，造成法兰、 管道发生天然气泄漏。 注意事项：
|
1 .若发现少量天然气泄漏，关闭泄漏点上下游 阀门，切换流程，将泄漏管段放空；若发现大 量天然气泄漏,启动ESD,同时切断非防爆电源。 |
综合输气工 |
|
2.如着火拨打119、如有人员伤亡拨打120o |
综合输气工 | |
|
3.汇报北京调度（内线：XX—XXXXXXXX, 夕卜线:XXX-XXXXXXXX）,根据调度令进行 工艺操作并记录。______________ |
综合输气工 | |
|
4.汇报站领导。 |
综合输气工 | |
|
5.汇报分公司应急领导小组组长，通知、组织 站内人员抢险，并告知相关方。 |
站领导 | |
|
6.安排人员进行现场可燃气体浓度监测。 |
站领导或值班干部 | |
|
7.安排人员现场救援、警戒和疏散。 |
站领导或值班干部 | |
|
8.安排人员引导后续救援力量。 |
站领导或值班干部 | |
|
9.配合救援人员进行后续救援工作、现场清理、 恢复生产，记录。 |
站领导或值班干部 |
表3站内工艺设备设施火灾、爆炸应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：站内设备设施发 生火灾、爆炸。 |
1.启动ESD,同时切断非防爆电源。 一 |
综合输气一 |
|
2.如火势可以控制，使用干粉灭火器初期灭火， 触发声光报警按钮。 |
综合输气工 | |
|
原因：天然气站场内工 |
3.拨打119、如有人员伤亡拨打120。 一 |
综合输气一 |
|
乙仅备、以J也故障弓I发 火灾，或天然气泄漏, 遇明火发生火灾、爆炸。 |
4.汇报北京调度（内线：XXX—XXXXXXXX, 夕卜线：XXX—XXXXXXXX）,根据调度令进行 工艺操作并记录。______________ |
综合输气工 |
|
注意事项： |
5.汇报站领导。 |
综合输气一 |
|
6.汇报分公司应急领导小组组长，通知、组织 站内人员抢险，并告知相关方。________ |
站领导 |
|
7.安排人员现场救援、警戒和疏散。 - |
站领导或值班声 | |
|
8.安排人员进行现场可燃气体浓度监测。 一 |
站领导或值班声 | |
|
3.如天然气向非防爆场 |
9.安排人员引导后续救援力量。 |
站领导或值班声 |
|
所扩散，切断事故范围 内非防爆电源。 |
10.配合救援人员进行后续救援工作、现场清 理、恢复生产，记录。_____________ |
站领导或值班干部 |
表4急性职业中毒（窒息）应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象:急性职业中毒（窒息）。 原因：因天然气、氮气等 气体发生泄漏，人员大量 吸入体内引起窒息，或进 入有限空间中毒、窒息。 注意事项： 1 .个人防护：穿戴好劳保 防护用品，空气呼吸器的 气密性确认良好，压力不 足报警时及时撤离到安全 区域；
|
1∙发现人员出现急性职业中毒（窒息）时立即 报告站领导。 |
综合输气工 |
|
2.拨打120救援电话。 |
综合输气工 | |
|
3.安排人员戴好正压空气呼吸器、护目镜，迅 速将中毒（窒息）人员由危险区撤离至新鲜空 气处，由站场急救员根据现场情况对伤者进行 适当急救，等待专业医护人员到来。根据危害 物介质的不同，采取救援措施具体如下： a） 甲烷：解开上衣及腰带，对症治疗，心跳、 呼吸停止时应立即进行心肺复苏。 b） 氮气窒息：如发生冻伤则脱掉所有限制冻伤 部位血液循环的衣服，不要揉搓冻结部分，注 意保暖，脱离氮气环境以后有条件的应立即给 予吸氧；心跳、呼吸停止时应立即进行心肺复 苏。 |
站领导、 急救员 | |
|
4.组织现场人员紧急撤离至上风处。 |
站领导 | |
|
5.及时控制或切断危险源，携带便携式可燃气 检测仪测试，划定警戒范围。 |
安全员 | |
|
6.向分公司应急领导小组组长汇报现场情况。 |
站领导 | |
|
7.在站场附近的主要道路旁接应医疗等车辆及 外部应急增援力量。 |
站领导或值班 干部 |
表5冰堵造成输气中断应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：冰堵造成输气中断。 原因：天然气中的某些组分 与水分在一定温度、压力条件 下形成白色的经?晶称之为水合 |
1.汇扌艮北京调度（内线：XXX—XXXXXXXX, 夕卜线:XXX-XXXXXXXX）,根据调度令进行工 艺操作并记录。_________________ |
综合输气工 |
|
2.汇报站领导。 一 |
综合输气工 | |
|
3.按调度令降低冰堵管段压力或局部加热、注藏 |
综合输气工 | |
|
物。ZJv I=I ≡仕轴J二吕钱旳呆 地方聚集便会赫枇 注意事项：冬季阀门操作过 程中戴好手套，以防冻伤。 |
4.汇报分公司应急领导小组，通知、组织站内人 员抢险。_______________________ |
站领导 |
|
5.进行恢复生产，记录。 |
综合输气工 |
表6站内仪电设备火灾、爆炸应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：站内仪电设备发生火 灾、爆炸。 原因：因设备缺陷、故障, 自然灾害、人为破坏等原因, 站内仪电设备发生火灾、爆炸。 注意事项：
|
1 .切断故障点和上一级的电源二 |
综合输气工 |
|
2.如火势可以控制，使用二氧化碳灭火器初期灭 火，触发声光报警器按钮。____________ |
综合输气工 | |
|
3.拨打119、如有人员伤亡拨打120。 |
综合输气工 | |
|
4.汇扌艮北京调度（内线：XXX-XXXXXXXX, 夕卜线:XXX-XXXXXXXX）,根据调度令进行工 艺操作并记录,如站内失电，将阀门变为就地控制。 |
综合输气工 | |
|
5.汇报站领导。 一 |
综合输气工 | |
|
6.汇报分公司应急领导小组，通知、组织站内人 员抢险。_______________________ |
站领导 | |
|
7.安排人员进行现场可燃气体浓度监测。 |
站领导或值 班干部 | |
|
8.安排人员现场救援、警戒和疏散。 |
站领导或值 班干部 | |
|
9.安排人员引导后续救援力量。 |
站领导或值 班干部 | |
|
10.配合救援人员进行后续救援工作、现场清理、 恢复生产，记录。_________________ |
站领导或值 班干部 |
表7清管器卡堵造成干线输气中断应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：清管器卡堵造成干线 输气中断。 原因：输气管道在清管过程 中，由于管道变形、杂质过 |
1.汇扌艮北京调度（内线：XXX—XXXXXXXX, 夕卜线:XXX-XXXXXXXX）,根据调度令进行工 艺操作并记录。_________________ |
综合输气工 |
|
2.汇报站领导。 一 |
综合输气工 | |
|
3.汇报分公司应急领导小组组长，通知、组织站 内人员抢险。___________________ |
站领导 | |
|
多、清管器磨损等各种原因 造成清管器卡堵事件，影响 管道生产运行。 注意事项：严密关注工艺参 数，防止压力过高。 |
4.组织人员分析干线管道运行参数，判断清管器 卡堵范围，向北调提供建议。__________ |
站领导 |
|
5.根据调度令，提高上游站场的出站压力，增大 推球气量或降低清管器后天然气压力，以加大清 管器前后压差。_________________ |
综合输气工 | |
|
6.恢复生产，记录。 一 |
综合输气工 |
表8输气站场相邻区域火灾、爆炸应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：输气站场相邻区域发 生火灾、爆炸。 |
1.汇报北京调度（内线：XXX-XXXXXXXX, 夕卜线:XXX-XXXXXXXX）,根据调度令进行工 艺操作并记录。_________________ |
综合输气工 |
|
原因：
|
2. a）若站外20Om范围内的火情危及本站输气生 产，启动ESD ； 20Om以外火情不危及生产时，实 时监控火情。 b）如下游用户着火或爆炸，关闭该下游分输用户 的分输阀门，停止供气，事态严重危及本站生产 时启动ESD,并汇报上级调度。 |
综合输气工 |
|
发生火灾、爆炸。由于距离 较近，易引发本站天然气火 |
3.拨打119、如有人员伤亡拨打120o |
综合输气工 |
|
灾、爆炸等次生、衍生灾害。 |
4.汇报站领导。 |
综合输气工 |
|
注意事项：如事件失控，对 身体构成睇⅛⅛时立即⅛⅛⅛ |
5.向上级汇报。 |
站领导 |
|
危险区域。 |
6.如危及本站安全时执行其它相关预案。 |
站领导 |
表9阀室被毁造成天然气泄漏应急处置措施
|
现象、原因、注意事项 |
______处置、操作步骤______ |
负责人 |
|
现象:阀室工艺设备损坏， 管线损坏，阀室内出现大 量天然气泄漏。 原因：自然灾害、设备缺 陷、管线缺陷，误操作、 人为破坏等。 注意事项：
|
1.汇报北京调度（内线：XXX-XXXXXXXX,夕卜线：XXX-XXXXXXXX）, 根据调度令进行工艺操作并记录。_____ |
综合输气工、综合 维修管道工 |
|
2.发生天然气泄漏时，根据调度令关闭事故 阀室上下游截断阀，将事故管段放空。 |
综合输气工、综合 维修管道工 | |
|
3.拨打救援电话（如阀室着火拨打119、如 有人员伤亡拨打120）o |
综合输气工、综合 维修管道工 | |
|
4.汇报站领导。 |
综合输气工、综合 维修管道工 | |
|
5.汇报分公司应急领导小组组长，通知、组 织站内人员抢险。______________ |
站领导 | |
|
6.安排人员进行现场可燃气体浓度监测。一 |
站领导或值班毎 | |
|
7.安排人员现场救援、警戒和疏散。 |
站领导或值班毎 | |
|
8∙安排人员引导后续救援力量。 |
站领导或值班扁 | |
|
9.配合救援人员进行后续救援工作、现场清 理、恢复生产，记录。____________ |
站领导或值班干部 |
表10站外管道天然气泄漏应急处置措施
|
现象、原因、注意事项 |
_______处置、操作步骤_______ |
负责人 |
|
现象：站外管道（含高风 险管段）天然气发生泄漏 原因：因腐蚀、地质变化、 意外破坏、误操作、焊接 缺陷等。高风险管段包括 穿越公路（高速公路）、铁 路、人口密集区的管段。 注意事项： 1 .现场须进行烟火、交通 管制； 2.不得在现场使用手机和 摄影、摄像等非防爆设备。 |
1.确保自身安全（处于现场的上风向安全区域, 可站在高地、道路和山岗上）汇报北京调度 （内 线：XXX-XXXXXXXX,夕卜线:XXX-XXXXXXXX）,根据调度令进行工艺操作、关 闭泄漏点上下游截断阀并记录。_______ |
第一发现人（巡 线员、综合输气 工、综合维修管 道工） |
|
2.拨打救援电话（如着火拨打119、如有人员 伤亡拨打120）o |
第一发现人（巡 线员、综合输气 工、综合维修管 道工）_____ | |
|
3.汇报站领导。 |
第一发现人（巡 线员、综合输气 工、综合维修管 道工） | |
|
4.汇报分公司应急领导小组组长，通知、组织 站内人员抢险。 |
站领导 | |
|
5.安排人员现场可燃气体浓度监测。 |
站领导 | |
|
6.安排人员对现场周边进行初期警戒、疏散。 |
站领导 | |
|
7.a）如事件地点为人口密集区，则安排人员向 事件点附近政府、企事业単位及派出所报告, 通报事件信息，请求协助组织对周边紧急撤离； b）如事件地点为穿越铁路、公路管道区域，则 与铁路、公路主管单位联系，通报事件信息。 |
站领导 | |
|
8.安排人员引导后续救援力量。 |
站领导 | |
|
9.配合救援人员进行后续救援工作、现场清理、 恢复生产。 |
站领导 | |
|
10.根据现场情况，如需要交通管制则安排人 员配合警察封闭通往现场的道路并设置安全警 戒路障。 |
站领导 | |
|
11.配合救援人员进行后续救援工作、现场清 理、恢复生产，记录。 |
站领导 |
|
序号 |
桩号 |
地理位置 |
类型 |
______⅛j≡______ |
(1) 现场人员穿防静电工作服；
(2) 进入带电环境人员必须带绝缘手套，穿绝缘靴；
(3) 冬季操作或放空操作时应戴手套，防止冻伤；
(4) 正压式空气呼吸器低压报警时，立即撤离现场。
(1) 抢险过程中采用防爆工具；
(2) 使用灭火器应站于上风口，使用二氧化碳灭火器时防止冻伤。
(1) 天然气泄漏或起火时，现场人员须站在事故点上风处；
(2) 放空出大量天然气或当前天气不利于天然气扩散时应将放空火炬点燃。
(1) 救治窒息的员工时，应穿戴正压式空气呼吸器，在保障自身安全的情况下方可施救， 不得盲目施救；
(2) 对窒息人员进行胸外按压和人工呼吸时要由站场急救员在环境安全处进行；
(3) 如事件失控，对人员生命安全构成威胁时，应立即撤离危险区域。
应急操作及抢险人员要具备相应岗位知识。
应急救援结束后应加强事故区域的巡检。
(1) 现场参与抢险人员进入可能存在可燃气体的区域，应触摸静电释放器进行静电释放;
(2) 应急人员严禁携带火种及易燃易爆物品；
(3) 天然气泄漏现场禁止使用手机、摄影摄像设备。
|
部门 |
联系人 |
值班电话 |
办公电话 |
手机 |
|
XX调度中，疽 | ||||
|
XX分公司 | ||||
|
XX输气站 | ||||
|
序号 |
联系人 |
______⅛⅛______ | |
|
__ | |||
|
序号 |
名称及规格 |
单位 |
实存数量 |
_____存放地点_____ |
GDGS/ZY 51.07-07/JL-OI
信息编号:（单位简称） 信息〔201X〕Ol号
|
事件发生 时间 |
年 月 日 时 分 | ||||
|
事件发生 地点 |
管线 站 （出站或进站）公里 米 | ||||
|
省（自治区） 县（市） 乡镇 | |||||
|
事件经过 简要描述 |
| ||||
|
采取应急 措施情况 |
1∙是否停输
| ||||
|
报告单位 |
___报告时间___ |
年 月曰时 | |||
|
信息 扌艮告人 |
电话 _______ （手机） |
签发人 |
电话 （手机）_______ | ||
|
信息接收 部门 |
接收人 |
电话 | |||
|
领导批示 | |||||
GDGS/ZY 51.07-07∕JL-02
信息编号:（单位简称） 信息〔201X〕Ol号
|
_________________事件详细情况_________________ | ||||||||
|
现场基本 情况 |
| |||||||
|
突发事件原因 初步分析 | ||||||||
|
应对处置 情况 |
1∙现场抢险、抢修情况
| |||||||
|
领导批示 落实情况 | ||||||||
|
信息报送 情况 |
|
空中心报送情况 管部门报送情况 报送情况_____________________ | ||||||
|
单位应急 组织情况 |
应急职务 |
姓名 |
联系电话 |
移动电话 | ||||
|
总指挥 | ||||||||
|
现场指挥 | ||||||||
|
信息联络 | ||||||||
|
报告単位一 |
扌艮告时间 |
年U |
日 时 分 | |||||
|
信息报告人 |
电话 （手机） |
签发人 |
电话 （手机） | |||||
|
信息接收部门一 |
接收人 |
电 话 | ||||||
|
领导批示 | ||||||||
GDGS/CX 91.04/JL-OI
|
__________________事故快报__________________ | ||
|
填表时间： 年 月 日 时 分 |
填表人:____________ | |
|
突发事件単位： I突发事件类型 | ||
|
突发事件时间:________________ |
年 月 日 时 分_______ | |
|
突发事件地点： 一 | ||
|
伤亡情况:___________________ |
死亡人，重伤人，轻伤厂 | |
|
初步估计直接经济损失 |
万元 | |
|
突发事件简要经过： | ||
|
初步原因分析： | ||
|
目前处理情况: | ||
|
突发事件单位/部门负责人签字: | ||
口初步报告□进程报告（次）口结案报告
填报単位（盖章）：填报日期：年——月——B
报告人： 联系电话：
事件名称:___________________________
|
信息类别：1、职业中毒；2、 |
其它中毒事件 | |||
|
突发事件等级：1,特别重大 |
；2,重大；3,较大；4, 一般； |
5、未分级； |
6、 |
非突发 |
|
事件 | ||||
|
初步诊断:__________ |
_________初步诊断时间: |
_____年— |
—月 |
———B |
|
订正诊断:__________ |
_________订正诊断时间: |
_____年— |
—月 |
———B |
|
确认分级时间：______年— |
一月———日 订正分级时间: |
_____年— |
—月 |
———B |
|
报告地区:_____省___ |
—市____县（区） | |||
|
发生地区:_____省___ |
—市____县（区）____ |
—乡（镇） |
详细地点:___________________________________________________________
事件发生场所：1,输油场站；2,输气场站；3,储油库；4,储气库；5,场站实验室；
6,野外维抢修地；7、其它
事件信息来源：1,属地医疗机构；2,夕卜地医疗机构；3,报纸；4、电视；
5,特服号电话95120； 6、互联网；7、市民电话报告；8、上门直接报告；
9,本系统自动预警产生；10、广播；11、填报単位人员目睹；12、其它
事件信息来源详细:___________________________________________________
事件波及的地域范围：
新报告病例数:新报告死亡数:_______排除病例数:
累计报告病例数：累计报告死亡数:
事件发生时间：年____月 日 时 分
接到报告时间：年____月 B 时 分
首例病人发病时间：年____月 日 时____分
末例病人发病时间:年____月 日 时____分
主要症状：1,呼吸道症状；2,胃肠道症状；3,神经系统症状；4,皮肤粘膜症状；5,
精神症状；6、其它（对症状的详细描述可在附表中详填）
主要体征：（对体征的详细描述可在附表中详填）
主要措施与效果：（见附表中的选项）
填报单位（盖章）：填写本报告卡的单位全称
填报日期:填写本报告卡的日期
报告人:填写事件报告人的姓名，如事件由某单位上报，则填写单位
联系电话:事件报告人的联系电话
事件名称:本起事件的名称，一般不宜超过30字，不称一般应包含事件的基本特征，如 发生地，事件类型及级别等
信息类别:在作岀明确的事件类型前画
突发事件等级:填写事件的级别，未经过分级的填写“未分级”，非突发事件仅适用于结 案报告时填写
确认分级时间：本次报告级别的确认时间
初步诊断及时间:事件的初步诊断及时间
订正诊断及时间：事件的订正诊断及时间
报告地区:至少填写到具区，一般指报告单位所在的具区
发生地区:须详细填写到乡镇（街道），如发牛地区已超出一个乡镇范围，则填写事件的 源发地或最早发牛的乡镇（街值），也可直接填写发牛场所所在的地区
详细地点:事件发牛场所所处的详细地点，越精确越好
事件发生场所:在作岀明确的事件类型前画“。”
如是医疗机构，其类别:选择相应类别，并选择事件发牛的部门
如是学校，其类别:诜择学校类别，如发牛学校既有中学，又有小学，则为综合类学校, 余类似
事件信息来源:填写报告单位接收到事件信息的途径
事件信息来源详细:填写报告单位接收到事件信息的详细来源,机构需填写机构详细名称, 报纸注明报纸名称，刊号、日期、版面：电视注明哪个电视台，几月几日几时哪个节目：互联 网注明哪个URL地址；市民报告需注明来电号码等个人详细联系方式；广播需注明哪个电台、 几时几分哪个节目
事件波及的地域范围:指传染源可能污染的范围
新报告病例数:上次报告后到本次报告前新增的病例数
新报告死亡数:上次报告后到本次报告前新增的死亡数
排除病例数:上次报告后到本次报告前排除的病例数
累计报告病例数:从事件发生始到本次报告前的总病例数
累计报告死亡数:从事件发牛始到本次报告前的总死亡数
事件发生时间:指此起事件可能的发生时间或第一例病例发病的时间
接到报告时间:指网络报告人接到此起事件的时间
首例病人发病时间：此起事件中第一例病人的发病时间
末例病人发病时间:此起事件中到本次报告前最后一例病例的发病时间
主要症状体征:填写症状的分类
主要措施与效果:诜择釆取的措施与效果
附表:填写相关类别的扩展信息
填报単位（盖章）：填报日期：年——月——B
事件名称:_______________________
现场初步急救措施：1、有；2、无
职业病报告：1、有2、无
引发中毒事件毒物名称:_____________________
责任单位:_______________________________
致病因素：1、汽油2 一氧化碳;3、硫化氢;4、偏二甲基腺5、有机锡;6、簌基線;7、苯;
8、甲苯；9,二甲苯；10、正己烷；11、一甲胺；12、有机氟聚合物単体及 其热裂解物；13、二氯乙烷；14、氮氧化合物；15、四氯化碳；16、氯乙烯； 17、三氯乙烯；18、氯丙烯；19、氯丁二烯；20、苯的氨基及硝基化合物（不 包括三硝基甲苯）；21、三硝基甲苯；22、甲醇；23、酚；24、五氯酚（钠）； 25、甲醛；26、硫酸二甲酯；27、丙烯酰胺；28、二甲基甲酰胺；29、有机 磷农药；30、氨基甲酸酯类农药；31、杀虫膩；32、漠甲烷；33、拟除虫菊 酯类农药；34、职业性中毒性肝病；35、二硫化碳；36、铅及其化合物（不 包括四乙基铅）；37、汞及其化合物；38、镒及其化合物；39、镉及其化合物； 40、被病；41、铭及其化合物；42、钥及其化合物；43、钥及其化合物；44、 磷及其化合物；45、碑及其化合物；46、碑化氢；47、氯气；48、二氧化硫； 49、光气；50、氨；51、磷化氢/磷化锌/磷化铝；52、工业性氟病；53、 割及腊类化合物；54、四乙基铅；55、其他
事件发生原因：1、无“三同时” ；2,无卫生防护设备或效果不好；3,设备跑、冒、滴、 漏；4、无个人卫生防护用品或使用不当；5、无或违反安全操作规程；6、 违章指挥、违章操作；7、无职业卫生教育和危害告知；8、产品包装或 作业岗位无警示标志；9、首次使用，未报送毒性鉴定资料和注册登记； 10、其他
病人处理过程：1、对症治疗；2、特异性治疗；3、医学观察；5、明确诊断；6、采样检验; 7、其他
事件控制措施:1,停业整顿;2、追查责任;3、宣传教育;4、更新设备;5、改善生产环境;
6、严格制度；7、其他
填报単位（盖章）：填报日期：年——月 日
事件名称:_________________________
致病因素:_________________________
事件发生原因:_________________________________
中毒类型：1,生产型；2,非生产型
病人处理过程:
事件控制措施：
注：请在相应选项处划“O”
|
报告单位 |
___报告人___ | ||
|
联系电话 |
报告地点 | ||
|
事件发现时间 |
___________年 月 日 时 |
' 分___________ | |
|
事件发生桩号 |
___________线 公里 米________ | ||
|
事件发生地点 |
_________省（自治区） 县（市） 乡 村______ | ||
|
已报告哪些人员 |
本単位内部______ 政府部门_______ 其他— ____________________ | ||
|
事件描述 |
输送介质_____（原油、天然气、柴油、汽油或水） 是否泄漏_______估算泄漏量_______ 是否着火____________ 管道是否停输__________ 抢险点运行压力、管径______ 抢险点与前后阀室的距离_____ 事件发生点两端阀门是否关闭__________ 周边水域情况_________________ 周边居民情况____是否需要疏散______ 周边交通情况_________________ 天气情况___________________ 其他_____________________ | ||
(1)管道穿越高速公路、公路一览表
|
序号 |
管线名称 |
穿越位置 |
公路名称 |
穿越路宽(m) |
备注 |
(2)穿越铁路管段一览表
|
序号 |
管线名称 |
铁路名称 |
穿越位置 |
等级 |
路基宽度(m) |
穿越长度(m) |
备注 |
(3)穿越人口密集区管道一览表
|
序号 |
管线名称一 |
____地点____ |
人口密集区名糸厂 |
备注 — |
XX 线 XXX#+XXXm 穿越 S307o
(1)交叉点环境概况
交叉点位于鞍山市台安县桑林镇魏家村，东距台安县22公里。交叉点两侧为农耕地远 离村庄，周边地势平坦，地势较开阔，无河流。两侧无高压输电线路，但来往车辆较多现场 不宜进行开挖作业。
图1交叉点周边环境
(2)公路概况
随着辽宁公路发展建设，S307已成为辽宁公路的重要枢纽地段，是辽宁公路的重要组 成部分。
S307交叉点道宽16m,比水平面高2m。上级主管部门为辽宁省公路管理局，联系电话: XXX-XXXXXXXXo
图2交叉点平面示意图
(3)管道概况
交叉点处位于鞍山市台安县桑林镇魏家村，两側为农耕地。管道Φ1016mm,材质为 L485,输送介质为天然气，穿越公路长度35m,穿越方式为套管穿越。
秦沈线XXX#+XXXm穿越沈营货运专线铁路。
(1)交叉点环境概况
XX输油气分公司所辖秦沈线在XXX#+XXXm处与沈营货运专线铁路交叉，交叉点 的东侧为G304,南侧为曹台村。两侧周边地势平坦，周边无河流，南北两侧无高压输电线路。 此处交通便利，大型车辆科直接抵达管道附近。
图1交叉点周边环境
(2)公路概况
沈营货运专线，随着沈阳铁路枢纽的形成，该线便成为沈阳至营口地区的货运专线。是 沈阳铁路组成部分，该线为非电气化铁路。
交叉处并行两条铁路(上下行)，铁路宽20m,上下行铁路间距8m,上级主管部门为沈 阳铁路局沈阳工务段，联系电话:XXX-XXXXXXXXo
图2交叉点平面示意图
(3)管道概况
交叉点处位于沈阳市于洪区曹台村，距离G304里程为l.lkm,管道直径610毫米，输 送介质为天然气，穿越铁路长度30 m,穿越方式为套管穿越，铁路两侧有较宽的绿化带, 可以进行抢修作业。
秦沈线XXX#+XXXm贺家村。
(1) 人口密集区概况
秦沈线XXX#+XXXm全长1.5km,管道沿饶阳河东坝走向，经砖厂，进入贺家村。 桑林镇贺家村位于绕阳河东岸，东与台安县城接壤，西与北镇市毗连，南邻新兴石油城盘锦， 北依辽西重镇黑山。该村地理位置优越，交通便捷发达，S307穿境而过，并交汇于此，京 沈高速公路台安出口与贺家村相距18kmo该村土地资源丰富，地势平坦，土质肥沃，种植 果树、花生等农产品较多。贺家村地处辽河平原腹地，境内无山，地势平坦。属暖温带大陆 性季风气候，秋、冬季西伯利亚一带的寒冷干燥气团南侵；春、夏季海洋温暖湿润气团北移, 贺家村处于其过渡带，气候变化较大。其特点是:四季分明，雨热同期，干冷同季，温暖适宜, 雨水充沛，日照充足，春季风大，冬季寒冷。
(2) 人口密集区管道概况
该段管道全长1∙5公里，输送介质为天然气，管径1016mm,壁厚18mm,材质为 L485, 3PE防腐；设计压力IOMPa,是2011年初铺设的新管线，没有进行过改线或维修, 距离秦沈线16#RTU阀室6.3km,管道与饶阳河东坝相距12Omo该管段毗邻S307,抢修 车辆可以进入现场。
(3) 相关部门联系表
表1相关部门联系表
|
序号 |
__W__ |
联系人 |
________⅛⅛________ |
(4)卫星图(略)
XX输气站应急处置卡O
XX输气站站领导应急处置卡
|
序号 |
处置步骤 |
|
1 |
接到事故报告后汇报分公司应急领导小组组 长或副组长，通知站应急领导小组成员。 |
|
2 |
初步判断事故等级，启动现场处置方案。 |
|
3 |
组织值班人员向沈阳调度中心进行报告，并 按照要求组织管线或设备停输。______ |
|
4 |
组织、指挥事故初期处置，防控安全、环保 次生灾害。__________________ |
|
5 |
安排专人收集现场信息，报分公司应急领导 小组。 |
|
6 |
根据现场事态情况，向地方应急部门汇报。 |
|
7 |
组织站人员现场警戒及油气监测，如有必要， 吿知居民撤离。______________ |
|
8 |
安排人员引导后续抢险队伍进入现场。 |
|
9 |
安排人员提供现场后勤保障_______ |
|
10 |
抢修结朿后，关闭站现场处置方案。____ |
内部人员联系方式
|
部门 |
联系人 |
值班电话 |
办公电话 |
手机 |
|
XX调度中心 | ||||
|
XX分公司 | ||||
|
XX输气站 | ||||
XX输气站应急处置卡1
内部人员联系方式
站内工艺设备设施天然气泄漏应急处置卡
|
序号 |
处置步骤 |
负责人 |
|
1 |
若发现少量天然气泄漏，关闭泄漏点上 下游阀门，切换流程，将泄漏管段放空； 若发现大量天然气泄漏，启动ESD, 同时切断非防爆电源。 |
值班运 行人员 |
|
2 |
如着火拨打119、如有人员伤亡拨打 120o |
值班运 行人员 |
|
3 |
汇报北京调度（内线:XXX-XXXXXXXX, 外线：XXX-XXXXXXXX）,根据调度令 进行工艺操作并记录。 |
值班运 行人员 |
|
4 |
汇报站领导。 |
值班运 行人员 |
|
注意事项：1.现场人员须站在泄漏点上风处；2.如事件失 控，对身体构成威胁时，立即撤离危险区域；3.正压式 空气呼吸器低压报警时，须撤离现场；4.如天然气向非 防爆场所扩散，切断事件范围内非防爆电源。_____ | ||
Yingji YU-an Fanben
|
部门 |
联系人 |
值班电话 |
办公电话 |
手机 |
|
XX调度中心 | ||||
|
XX分公司 | ||||
|
XX输气站 | ||||
YoUqi GUalIdao GolIgSi ShengChalI AiIqUalI ShigUy^X⅜lκ 皤碌只竺辟 * 吊沪状路
XX输气站应急处置卡2
站内设备设施火灾、爆炸应急处置卡
|
序号 |
处置步骤 |
负责人 | |
|
站内工艺设备 |
站内仪电设备 | ||
|
1 |
启动ESDO |
切断故障点和上一 级的电源。 |
值班运 行人员 |
|
2 |
如火势可以控制， 使用干粉灭火器初 期灭火。 |
如火势可以控制， 使用二氧化碳灭火 器初期灭火。 |
值班运 行人员 |
|
3 |
触发火灾按钮；拨打119、如有人员伤 亡拨打120o |
值班运 行人员 | |
|
4 |
汇报北京调度（内线：XXX-XXXXXXXXX, 外线：XXX-XXXXXXXXX）,根据调度令进 行工艺操作并记录；如站内失电，将阀 门变为就地控制状态。 |
值班运 行人员 | |
|
5 |
汇报站领导。 |
值班运 行人员 | |
|
注意事项：1 .现场人员须站在泄漏点上风处；2.如事件失 控，对身体构成威胁时，立即撤离危险区。 | |||
内部人员联系方式
|
部门 |
联系人 |
值班电话 |
办公电话 |
手机 |
|
XX调度中心 | ||||
|
XX分公司 | ||||
|
XX输气站 | ||||
XX输气站应急处置卡3
急性职业中毒（窒息）应急处置卡
|
序号 |
处置步骤 |
负责人 |
|
1 |
发现人员出现急性职业中毒（窒 息）时立即报告站队领导。 |
值班运 行人员 |
|
2 |
拨打120救援电话。 |
值班运 行人员 |
注意事项：
1. 个人防护：穿戴好劳保防护用品，空气呼吸器的气密性确 认良好，压力不足报警时及时撤离到安全区域。
2. 抢险救援器材使用：使用防爆防静电工具。
3. 其它注意事项：撤离时注意风向，在撤离过程中严禁明火 和使用非防爆电子设备；记录事件并存档。
Yingji YU-an Fanben
YoUqi GUalIdao GolIgSi ShengChalI AiIqUalI ShigUy^X⅜lκ 皤碌只竺辟 * 吊沪状路
滋⅜l咨* γingl⅛:YU-an Fanben
外部相关单位联系方式
XX输气站应急处置卡4
|
序号 |
单位 |
联系人 |
电话 |
|
1 |
XX市政府 | ||
|
2 |
XX市应急办 | ||
|
3 |
XX市发改局 | ||
|
4 |
XX市安监局 | ||
|
5 |
XX市环保局 | ||
|
6 |
XX市公安局 | ||
|
7 |
XX县（区）政府 | ||
|
8 |
XX县（区）应急办 | ||
|
9 |
XX县（区）公安局 | ||
|
10 |
XX县（区）环保局 | ||
|
11 |
XX县（区）安监局 |
⅛nerl苗ooκ≡xx 誓苗 玲刖
xx≡济京⅛4>HFT)4}盼«好増曲净N汙糊
(題≡≡dlo×xxx∖xxxxx Ioll 225)
站外管道天然气泄漏应急处置卡
|
序号 |
处置步骤 |
负责人 |
|
1 |
处于现场的上风向安全区域，可站在高 地、道路和山岗上，确保自身安全。 |
第一发 现人 |
|
2 |
汇报北京调度现场情况（内线： XXX-XXXXXXXXX,夕卜线： XXX-XXXXXXXXX）根据调度令进行工艺 操作并记录。 |
第一发 现人 |
|
3 |
关闭泄漏点上下游截断阀。 |
第一发 现人 |
|
4 |
拨打救援电话（如着火拨打119、如有 人员伤亡拨打120）o |
第一发 现人 |
|
5 |
汇报站领导。 |
第一发 现人 |
|
注意事项： 1 .现场须进行烟火管制； 2.不得在现场使用手机和摄影、摄像设备。 | ||
象dlπκE 囹H3∙血_____
'3.
《XX维抢修中心生产安全事故现场处置方案》是依据《生产经营単位生产安全事故应 急预案编制导则》和《XX输油气分公司生产安全事故应急预案》相关要求编制。该现场处 置方案是在XX分公司各输油气站开展事故风险分析的基础上，规定了 XX维抢修中心各岗 位应急工作职责、现场处置程序及措施、处置过程中注意事项等重要内容，是XX输油气分 公司生产安全事故应急预案支持性文件。
《XX维抢修中心生产安全事故现场处置方案》经分公司审核通过，现正式发布。
XX输油气分公司副经理（签字）：
年 月 日
1事故风险分析
2应急工作职责
2.1应急组织机构
2.2岗位应急职责
3应急处置
3.1应急响应示意图
3.2前期响应
3.3应急处置措施
4注意事项
4.1个人防护器具使用注意事项
4.2抢修设备操作注意事项
4.3吊装安全注意事项
4.4安全救援注意事项
4.5其它特别警示事项
1 2 3 4 5 件件件件件件 附附附附附附 5
分公司内部联系电话
XX维抢修中心联系电话
外部単位联系电话
分公司输油站场重点部位明细表
抢修车物品明细
表1事故风险分析
|
序号 |
风险类型 |
易发区域、装置 |
原因 |
适用抢修方法 |
|
1 |
管道原油、天然 气泄漏 |
站外管道 |
管线打孔 |
焊接封头、焊接溢流卡具 |
|
腐蚀穿孔 |
焊接溢流卡具、焊接对开式 夹具__________ | |||
|
焊缝开裂、断管 |
高压封堵、低压封堵、焊接 对开式夹具、动火换管 | |||
|
2 |
原油泄漏进入市 政管网_____ |
站外管道穿越城 市管段____ |
第三方破坏、管 体缺陷_____ |
地面油品收油 |
|
3 |
管线异常 |
站外管道、阀室 |
阀室损毁 |
低压封堵(临时旁通)、动 火换管_________ |
|
管道悬空、漂管厂 |
管道临时加固 | |||
|
原油管道凝管、 蜡堵______ |
开孔抽油 | |||
|
清管器卡堵 |
高压封堵、低压封堵、动火 换管__________ | |||
|
天然气管道冰旷 |
输气管线抢修 | |||
|
4 |
站场原油、天然 气泄漏 |
站场生产设施 |
法兰泄漏、管线 腐蚀穿孔、焊缝 缺陷、误操作 |
更换法兰(密封)、焊接溢 流夹具 |
|
储油罐 一 |
储油罐冒顶、跑而 |
地面油品收油______ |
组长：主任
副组长：书记、副主任
组员：安全员、技术员、材料员、班长及班员
(1) 执行分公司应急小组指令，组织应急抢修工作；
(2) 安排、布置应急抢修任务，反馈应急抢修信息；
(3) 多单位联合抢修时，配合上级应急领导小组对人员、设备调拨
(4) 协调应急抢险过程中相关事宜。
(1) 负责站外管道抢修过程中技术指导和安全管理；
(2) 负责监督现场处置方案的执行；
(3) 与主任共同协商抢修事宜，并安排实施；
(4) 组织抢修人员调配、物资调拨、车辆配合等工作；
(5) 站场抢修时负责后续设备、物资装车等相关事宜。
(1) 负责站内设施抢修过程中技术指导和安全管理；
(2) 负责监督现场处置方案的执行；
(3) 与主任共同协商抢修事宜，并安排实施；
(4) 组织抢修人员调配、物资调拨、车辆配合等工作；
(5) 管道抢修时负责后续设备、物资装车等相关事宜。
负责抢修人员后勤保障。
2.2.5安全员
(1) 负责抢修过程中安全监督和环境管理；
(2) 负责抢修作业过程中安全风险分析及措施的落实；
(3) 出现人员伤亡时，及时组织人员抢救伤员并拨打120电话急救；
2.2.6技术员
(1) 负责抢修现场信息收集和记录；
(2) 负责抢修现场人员组织；
(3) 负责抢修设备现场运行、保障；
(4) 抢修结束后，开展抢修后评价。
2.2.7材料员
(1) 负责抢修物资出库管理；
(2) 抢修结束后，及时补充消耗物资。
2.2.8班长
(1) 组织本班人员按照主任指令分工开展抢修作业；
(2) 组织本班人员对抢修设备进行操作；
(3)负责班组抢修作业的安全监督。
(1) 服从班长安排，按照岗位分工开展抢修作业
(2) 落实各工种安全及环保措施。
图1应急响应示意图
(1) 主任(副主任)接到抢修指令后，组织抢修人员立即集结，不在驻地人员需自行采 用最快方式赶赴単位驻地；
(2) 主任(副主任)及时与事发站领导联系，了解事故现场信息；
(3) 先遣小组带可燃气体报警仪赶赴现场，及时向后续队伍反馈现场信息；
(4) 司机出发前明确路程信息，必要时每台车辆配备一名随车人员，及时沟通信息；
(5) 技术员针对抢修类型对装车物品进行清点；
(6) 安全员对安全防护器具进行清点；
(7) 抢修车30分钟内出发；
(8) 技术员做好车辆装车物资、出险车辆、出险人员、车辆到达时间等信息记录。
对应不同事故类型可采取以下9种抢修方法:焊接封头、焊接溢流夹具、焊接对开式夹具、 低压封堵(临时旁通)操作、输油管线换管、开孔抽油、管道临时加固、油品回收(站内泄漏)、 更换法兰(密封)。
(1) 施工步骤
a. 现场负责人首先确认阀门是否牢固。阀门不牢固时不可轻易操作，避免操作不当发 生漏油。等待后续人员到场后，视情况采取可控措施后再进行抢修作业；当确认阀门安装牢 固后，继续进行后续处理；
b. 管工视盗油阀门情况对封头进行尺寸计算并下料；
c. 钳工清理防腐层；
d. 电工接电，并保证夜间照明；
e. 电焊工调试电焊机，做好焊接前准备；
f∙钳工与管工配合，拆除阀门短节上部管件，拆除阀杆；
g. 准备工作完成后，现场负责人与生产科联系，确认管道压力满足焊接条件；
h. 管工安装封头；
i. 封头安装完成后，焊工进行焊接作业，封头焊接完成后，在封头与管线连接处焊接 加强板；
j∙焊接完成后经管道科确认，抢修结束；
k.人员、车辆撤离现场。
(2) 注意事项
a. 靠近管线的部位采取人工挖掘，避免伤及管线；
b. 盗油阀门安装不严时禁止盲目进行施工作业；
c. 安装封头过程中注意避免触碰阀门。
(3) 施工流程图
检测合格 阀门不牢固
图2焊接封头施工流程图
（4）抢修资源配备
抢修人员：主任（值班干部）1人、安全员1人、钳工1人、管工2人、电工2人、焊工2人、 司机3人。
抢修车辆：抢修车1台、指挥车1台、中型客车1台。
抢修设备、物资：抢修车装车物资（详见附件5）。
3.3.2焊接溢流卡具（适用于盗油阀门发生轻微泄漏或管线发生小面积腐蚀穿孔）
（1）施工步骤
a.安全员使用可燃气体检测仪检测现场油气浓度，划定作业安全区域，立风向标，并实
时可燃气体监测；
b. 班长组织卸车；
c. 电工接电，运行轴流风机降低现场可燃气体浓度；
d. 技术员指挥人员在挖好的集油坑内铺防渗布，将漏油引入集油坑内；
e. 钳工连接罗茨泵(渣浆泵)胶管，将油品回收到油槽车内；
f. 泄漏点周围油品收集完成后，管工清理油污，清理防腐层，留出作业面；
g∙钳工检查溢流卡具密封是否变形、位移，拆除夹具上密封堵头，安装球阀，在球阀 上方安装导油软管；
h. 起重工指挥吊车吊装溢漏卡具，管工将卡具两側使用手拉葫芦与链条固定，卡具固 定好后检查周围是否有溢油渗出，如有溢油继续调整链条直至无渗油现象，管工清理卡具周 围油污；
i. 现场负责人与生产科联系，确认管线压力满足焊接条件；
j∙焊工焊接卡具，在卡具与管线处焊接加强板；
k. 焊接完成后，钳工拆除导油软管，在球阀上安装堵孔器，手动堵孔，堵孔完成后, 拆除堵孔器、短管、球阀；
l. 经管道科确认后，抢修结束；
m. 人员、车辆撤离现场。
(2) 注意事项
a. 卡具安装前确认内层密封完好，无位移；
b. 导流管长度应大于10米，且管口应放置在下风口方向；
c. 焊接前应使用轴流风机对卡具位置吹扫，可燃气体浓度符合焊接条件时方可施工。
(3) 施工流程图
图3焊接溢流卡具施工流程图
(4)抢修资源配备
抢修人员：主任(值班干部)2人、安全员1人、钳工2人、管工2人、电工2人、焊工2人、 司机4人。
抢修车辆：抢修车1台、指挥车1台、中型客车1台、随车吊1台。
抢修设备、物资如表2所示。
表2抢修设备、物资
|
序号 |
设备名称 |
数量 |
_____存放位置_____ |
|
] |
抢修车 |
1辆 |
特种车库 一 |
|
2 |
轴流风机 - |
1台 |
机具库 一 |
|
3 |
_____电焊机_____ |
2台 |
机具库 一 |
|
4 |
罗茨油泵（或渣浆泵）- |
1台 |
机具库 一 |
|
5 |
泵胶管 - |
5根（20米） |
机具库 一 |
|
6 |
_____防渗布_____ |
2张 |
机具库 一 |
|
7 |
发电机 一 |
1台 |
机具库 一 |
|
8 |
焊条烘干箱 |
1台 |
机具库 一 |
|
9 |
防腐层剥离机 - |
1台 |
机具库 一 |
|
10 |
储油単元 |
2个 |
一级物资库 - |
|
11 |
吸油毡 一 |
若干 |
一级物资库 - |
|
12 |
可燃气体检测仪 一 |
2台 |
安全员自带 |
注：抢修车物品明细见附件5
3.3.3焊接对开式夹具（适用于管线发生大面积腐蚀或管线焊缝开裂）
（1） 施工步骤
a. 安全员使用可燃气体检测仪检测现场油气浓度，划定作业安全区域，立风向标，并 实时可燃气体监测；
b. 班长组织卸车；
c. 电工接电，运行轴流风机降低现场可燃气体浓度；
d. 技术员指挥人员在挖好的集油坑内铺防渗布，将漏油引入集油坑内；
e. 钳工连接罗茨泵（渣浆泵）胶管，将油品回收到油槽车内；
f. 泄漏点周围油品收集完成后，管工清理油污，清理防腐层，留出作业面；
g. 钳工检查对开式夹具密封是否变形、位移，如有恢复到正常位置；
h. 起重工指挥吊车吊装对开式卡具/凸轮式对开夹具需使用加力杆将凸轮锁紧，螺栓 式对开夹具需使用液压扳手将螺栓全部拧紧；
i. 现场负责人与生产科联系，确认管线压力满足焊接条件；
j∙焊工焊接夹具；
k. 焊接完成后经管道科确认，抢修结束；
l. 人员、车辆撤离现场。
（2） 注意事项
a. 可燃气体浓度过高时，所有人员、车辆不得进入现场，需使用轴流风机在外围吹扫， 降低浓度后方可进入；
b. 夹具安装前确认夹具密封条完好。
(3)施工流程图
图4焊接对开式夹具施工流程图
(4)抢修资源配备
抢修人员：主任2人、技术员1人、安全员1人、钳工3人、管工4人、电工2人、焊 工4人、司机8人、起重工1人。
抢修车辆：抢修车1台、指挥车1台、中型客车1台、随车吊1台、随车吊1台、货车 2台、吊车1台。
抢修设备、物资如表3所示。
表3抢修设备、物资
|
序号 |
_____设备名称_____ |
数量 |
_____存放位置_____ |
|
] |
抢修车 |
1辆 |
_____特种车库_____ |
|
2 |
____防爆罗茨泵____ |
2台 |
____抢修机具库____ |
|
3 |
防爆轴流风机 |
2台 |
____抢修机具库____ |
|
4 |
_____发电机_____ |
1台 |
____抢修机具库____ |
|
5 |
电焊机 |
4台 |
____抢修机具库____ |
|
6 |
自发电照明灯 - |
2台 |
____抢修机具库____ |
|
7 |
防腐层剥离机 - |
1台 |
抢修机具库 一 |
|
8 |
移动油囊 一 |
2个 |
_级库 — |
|
9 |
凸轮夹具（对开式夹具） |
1个 |
_____一级库_____ |
注：抢修车物品明细详见附件5
3.3.4低压封堵（临时旁通,适用于管道断裂、管线卡堵、油线阀室泄漏）
（1）施工步骤
a. 安全员使用可燃气体检测仪检测现场油气浓度，检测合格后进行后续工作，划定作 业安全区域，立风向标，实时可燃气体监测；
b. 班长组织卸车；
c. 现场负责人指挥挖掘机开挖封堵作业坑；
d. 管工清理防腐层，确定短节位置；
e. 钳工拆解短节、封堵囊试压，封堵囊收取至送取囊装置中；
f. 电工接电，电工使用轴流风机降低现场可燃气体浓度，夜间照明保障；
g. 管工安装封堵短节，平衡孔短节；
h. 焊工焊接短节；
i. 起重工指挥吊车配合吊装；
j. 钳工安装夹板阀，开孔机，并进行整体打压试验；
k. 钳工分别开封堵孔，平衡孔；
l. 开孔完成后管工拆除开孔机，安装挡板装置，送取囊装置；
m. 钳工下挡板装置并完全展开；
n. 钳工下送取囊装置，对封堵囊充氮气，囊压达标且稳定后打开平衡孔；
0.其它抢修作业完成后，钳工将囊内氮气抽空，将封堵囊收入筒中；
P∙钳工提起挡板装置、送取囊装置后关闭夹板阀，排油后拆除挡板装置、送取囊装置；
q.钳工安装堵孔器并堵孔。排油后拆除堵孔器，拆除夹板阀，安装盲板。
如需搭建临时旁通线时，按下列步骤操作：
a. 电焊工封堵点外側焊接短节；
b. 钳工安装夹板阀，开孔机，并进行整体打压试验，试验完成后开孔，关闭夹板阀， 排油后拆除开孔机；
c. 管工搭接临时管线，管线搭接完成后在管线低点开注水孔，高点开排气孔，使用打压 泵向临时管线内注水，并达到管线运行压力1.5倍，稳压时间至少30分钟，确认临时管线 无泄漏后，打开夹板阀，临时管线通油；
d. 抢修完成后，关闭夹板阀，从注水孔处排油，排油完成后拆除临时管线；
h.钳工安装堵孔器，堵旁通孔，拆除堵孔器后安装盲板。
(2) 注意事项
a. 封堵囊充气时使用氮气充气；
b. 挡板装置完全展开且锁紧；
c. 封堵囊充气完成后由专人监视囊压，囊压不足时及时充气；
d. 搭接旁通线完成后，需低点注水，高点排气。
(3) 施工流程图
图5低压封堵施工流程图
(4)抢修资源配备
抢修人员：主任2人、技术员1人、安全员1人、钳工3人、管工3人、电工2人、焊 工4人、司机7人、起重工1人。
抢修车辆:抢修车1台、指挥车1台、中型客车1台、随车吊1台、货车2台、吊车1台。
抢修设备、物资如表4所示。
表4抢修设备、物资
|
序号 |
_____设备名称_____ |
数量 |
_____存放地点_____ |
|
] |
抢修车 |
1辆 |
抢修车库 |
|
2 |
____防爆罗茨泵____ |
2台 |
_____抢修机具库_____ |
|
3 |
防爆轴流风机 |
2台 |
抢修机具库 一 |
|
4 |
_____发电机_____ |
1台 |
_____抢修机具库_____ |
|
5 |
电焊机 |
4台 |
_____抢修机具库_____ |
|
6 |
自发电照明灯 - |
2台 |
_____抢修机具库_____ |
|
7 |
防腐层剥离机 |
1台 |
_____抢修机具库_____ |
|
8 |
____囊式封堵器____ |
2套 |
_____抢修机具库_____ |
|
9 |
_____移动油囊_____ |
2个 |
______一级库______ |
|
10 |
凸轮夹具(对开式夹具) |
1个 |
______一级库______ |
注：抢修车物品明细见附件5
(1)施工步骤
a. 安全员使用可燃气体检测仪检测泄漏点周围气体浓度，气体浓度检测合格后进行后 续工作，划定作业安全区域，立风向标，实时可燃气体监测；
b. 班长组织卸车；
c. 现场负责人指挥挖掘机开挖动火作业坑；
d. 管工清理防腐层，确定短节、切管位置；
e. 电焊工焊接短节；
f. 电工接电，电工使用轴流风机降低现场可燃气体浓度，夜间照明保障；
g. 钳工安装夹板阀、开孔机、整体试压，安装手动开孔钻，开封堵孔、开抽油孔、封 堵囊试压；
h. 起重工指挥吊车配合吊装，管工拆除开孔机、关闭夹板阀；
i. 等待动火点两側封堵全部完成后，钳工抽油；
j. 管工安装切管机，抽油完成后切管；
k. 钳工放置封堵囊，封堵囊充氮气；
l. 管工管口打磨，管道测量，新管段下料，黄油墙堆砌，吊装配合新管段组对；
m. 气体检测合格后电焊工焊接新管段；
n. 焊接完成后，钳工将囊内氮气抽空并取出，安装堵孔器并堵孔，排油后拆除堵孔器， 拆除夹板阀，安装盲板；
o.动火点两侧封堵解除后，管工打开抽油孔进行排气，排气管出油后关闭抽油孔
P.使用手动堵孔器堵抽油孔。
(2) 注意事项
a. 封堵囊使用前先试压，封堵囊充气时使用氮气；
b. 黄油墙厚度达到管道直径，使用木棒将黄油墙夯实；
c. 封堵囊充气完成后由专人监视囊压，囊压不足时及时充气。
(3) 施工流程图
图6管线换管施工流程图
(4)抢修资源配备
抢修人员：主任2人、技术员1人、安全员1人、钳工3人、管工4人、电工3人、焊 工4人、司机7人、起重工1人。
抢修车辆:抢修车1台、指挥车1台、中型客车1台、随车吊1台、货车2台、吊车1台。
抢修设备、物资如表5所示。
表5抢修设备、物资
|
序号 |
设备名称 |
数量 |
_____存放地点_____ |
|
] 一 |
抢修车 |
1辆 |
特种车库 一 |
|
2 一 |
防爆罗茨泵 ’ |
2台 |
抢修机具库 - |
|
3 - |
防爆轴流风机 - |
2台 |
抢修机具库 - |
|
4 - |
发电机 一 |
1台 |
抢修机具库 - |
|
5 - |
电焊机 |
4台 |
抢修机具库 - |
|
6 一 |
自发电照明灯 - |
2台 |
抢修机具库 - |
|
7 一 |
防腐层剥离机 - |
1台 |
抢修机具库 - |
|
8 一 |
封堵囊 |
2个 |
抢修机具库 一 |
|
9 一 |
电动开孔机 一 |
1台 |
抢修机具库 - |
|
io - |
堵孔器 ’ |
1台 |
抢修机具库 - |
|
Ii - |
手动开孔钻 - |
1台 |
抢修机具库 - |
|
12 - |
黄油 |
若干 |
抢修机具库 - |
|
13 - |
______氮气______ |
6瓶 |
氮气库 - |
|
14 - |
2瓶 |
氧气库 - | |
|
15 - |
__ 乙焕 - |
2瓶 |
乙块库 - |
注：抢修车物品明细见附件5
(1) 施工步骤
a. 管工、焊工在疑似凝管(蜡堵)管段安装、焊接短节并开孔，查看是否有有油品流出;
b. 无油品流出继续在上游合适距离再次开孔，直至有油品流出；
c. 有油品流出后，管工、焊工继续在下游合适距离再次开孔；
d. 有油品流出时，钳工使用抽油泵将管线内油品转移至油罐车中；
e. 生产科确认凝管(蜡堵)现象解除后，钳工将之前所开抽油孔全部堵孔。
(2) 注意事项
a. 抽油时注意将抽油管进出口锁紧，避免因管线压力突变导致油管脱落；
b. 抢修过程中管线会临时提压、升温，时刻注意管线内油品黏稠程度；
c. 部分管线恢复流动后要及时将油品转移，避免长时间静止导致再次凝管。
(3) 施工流程图
图7开孔、抽油施工流程图
(4)抢修资源配备
抢修人员:主任2人、技术员1人、安全员1人、钳工3人、管工4人、电工2人、焊工4人、 司机6人、起重工1人。
抢修车辆:抢修车1台、指挥车1台、中型客车1台、随车吊1台、货车1台、吊车1台。
抢修设备、物资如表6所示。
表6开孔、抢修设备、物资
|
序号 |
_____设备名称_____ |
数量 |
_____存放地点_____ |
|
] |
抢修车 |
1辆 |
抢修车库 |
|
2 |
防爆罗茨泵 - |
2台 |
_____抢修机具库_____ |
|
3 |
防爆轴流风机 一 |
2台 |
_____抢修机具库_____ |
|
4 |
_____发电机_____ |
1台 |
_____抢修机具库_____ |
|
5 |
______电焊机_____ |
4台 |
_____抢修机具库_____ |
|
6 |
自发电照明灯 ’ |
2台 |
_____抢修机具库_____ |
|
7 |
防腐层剥离机 一 |
1台 |
_____抢修机具库_____ |
|
8 |
开孔机 一 |
2台 |
_____抢修机具库_____ |
|
9 |
堵孔器 ’ |
2台 |
_____抢修机具库_____ |
|
10 |
移动油囊 一 |
2个 |
一级物资储备库 一 |
注：抢修车物品明细见附件5
3.3.7.1滑坡、塌陷引起管道悬空处置程序
(1) 班长指挥挖掘机或人工挖掘，清理悬空管段上方的覆土
(2) 技术员指挥人员利用地锚和钢丝绳牵引管道；
(3)现场负责人指挥人员利用编织袋(草袋)装土在管道下方回填压实，并根据坡度情 况做护坡处理防止继续坍塌，同时根据现场情况可在管道附近做导流渠防止再次发生露管悬 空事件。
图8悬空管支撑示意图
3.3.7.2小型河道内的悬空、漂管处置程序
(1) 技术员指挥人员根据现场实际情况对管线进行牵引；
(2) 现场负责人指挥人员用编织袋或草袋装土，或用钢结构支架做管线支墩，并在支墩 两侧打桩加固，或直接在管道两侧打钢桩；
(3) 班长指挥挖掘机在悬空管段的上游开挖河道，将水流人工改道；
(4) 上述抢修办法为临时措施，具备条件后做永久性水保设施。
地锚 地锚
草袋支撑 铜支架
图9小型河流悬空管支撑示意图
注意事项：
a. 河道抢修时抢修人员穿救生服；
b. 在现场处理过程中，随时评估原油泄漏的几率，做好处置管道发生原油泄漏应急准备;
c. 在悬空管道上游设置拦截坝，防止洪水卷带杂物冲击悬空管道；
d. 管线悬空长度较长时，应视情况采取降压或停输的措施保证安全，然后再实施抢修 作业；
e. 若抢险救援现场出现异常情况并判断必须撤离时，由应急领导小组下令撤离，由各班 长负责本班现场人员清点，并按顺序、迅速地撤离现场；
f∙针对河流段管线悬空，为确保抢险过程中一旦发生油品泄漏时得到有效控制，需将撇 油器、排油泵、围油栏、卷扬机等随抢修设备同时运抵现场做好保障。
图10滑坡、塌陷引起的管道悬空抢修流程图
图11小型河道内管道悬空、漂管抢修流程图
(4)抢修资源配备
抢修人员：主任2人、技术员1人、安全员1人、钳工3人、管工4人、电工4人、焊 工4人、司机7人、起重工1人、(外雇)民工10人。
抢修车辆:抢修车1台、指挥车1台、中型客车1台、随车吊1台、货车2台、吊车1台。
抢修设备、物资如表7所示。
表7抢修设备、物资
|
序号 |
设备名称 |
数量 |
_____存放地点_____ |
|
] |
抢修车 |
1辆 |
特种车库 一 |
|
2 |
防爆罗茨泵 |
2台 |
抢修机具库 一 |
|
3 |
防爆轴流风机 |
2台 |
抢修机具库 一 |
|
4 |
发电机 - |
1台 |
抢修机具库 一 |
|
5 |
_____电焊机_____ |
4台 |
抢修机具库 一 |
|
6 |
自发电照明灯^ |
2台 |
抢修机具库 一 |
|
7 |
管道封堵设备 |
1套 |
抢修机具库 一 |
|
8 |
撇油器 |
2台 |
抢修机具库 一 |
|
9 |
围油栏 |
若干 |
一级物资储备库 一 |
|
10 |
_____卷扬机_____ |
2台 |
一级物资储备库 一 |
|
11 |
钢管 |
若干 |
一级物资储备库 一 |
|
12 |
编织袋 |
若干 |
一级物资储备库 一 |
|
13 |
草袋 |
若干 |
一级物资储备库 一 |
|
14 |
______________ttτ∣ζ______________ |
若干 |
一级物资储备库 |
|
15 |
地锚 |
若干 |
一级物资储备库 一 |
注：抢修车物品明细见附件5
(1) 施工步骤
a. 安全员气体检测，划定安全作业区域；
b. 班长组织人员对油品进行围堵，构筑土堤；
c. 现场负责人指挥挖掘机开挖集油坑，坑内铺防渗布，挖引流渠，将油品引入集油坑内， 指挥钳工使用抽油泵将油品从集油坑中转移至油罐车中；
d. 技术员安装移动油囊，使用小型收油车(渣浆泵)回收油品至移动油囊中，使用收 油车收集地面残油，将移动油囊、收油车中油品转移至集油坑或油罐车中；
e. 班长组织民工等使用工具人工回收油品，将回收油品转移至集油坑中。
(2) 注意事项
a. 集油坑内要铺设防渗布，放置油品渗入地下；
b. 移动油囊快满时要及时将油品转移至油罐车中；
c. 现场严禁明火。
(3) 施工流程图
图12地面油品回收施工流程图
（4）抢修资源配备
抢修人员：主任2人、技术员1人、安全员1人、钳工3人、管工4人、电工4人、焊 工4人、司机8人、起重工1人、（外雇）民工10人。
抢修车辆:抢修车1台、指挥车1台、中型客车1台、随车吊1台、货车2台、吊车1台、 托平车1台。
抢修设备、物资如表8所示。
表8抢修设备、物资
|
序号 |
_____设备名称_____ |
数量 |
_____存放地点_____ |
|
] |
抢修车 |
1辆 |
特种车库 — |
|
2 . |
托平车（带收油车） |
1辆 |
一级物资储备库 |
|
3 一 |
____防爆罗茨泵____ |
2台 |
____抢修机具库____ |
|
4 一 |
防爆轴流风机 |
2台 |
____抢修机具库____ |
|
5 一 |
_____发电机_____ |
2台 |
____抢修机具库____ |
|
6 |
电焊机 |
4台 |
____抢修机具库____ |
|
7 . |
自发电照明灯 一 |
2台 |
____抢修机具库____ |
|
8 . |
管道封堵设备 |
2套 |
____抢修机具库____ |
|
9 . |
____管道消磁机____ |
1套 |
____抢修机具库____ |
|
10 ' |
防腐层剥离机 |
1台 |
____抢修机具库____ |
|
11 ' |
_____渣浆泵_____ |
2台 |
____抢修机具库____ |
|
12 ' |
_____吸油粘_____ |
20包 |
_____一级库_____ |
|
13 ' |
移动油囊 一 |
2个 |
_____一级库_____ |
注：抢修车物品明细见附件5
3.3.9更换法兰(密封)(适用于法兰不严、法兰破损、法兰垫片失效等泄漏)
(1) 施工步骤
a. 安全员气体检测，划定安全作业区域；
b. 钳工排净故障法兰管段内油品,拆除保温材料,拆除螺栓螺母,清理法兰及密封面污物， 确认法兰失效原因；
c. 若紧固不严，钳工将密封件调整后重新紧固螺栓，并确认故障解除；
d. 若法兰垫片损坏或失效所致，钳工、管工在更换密封垫片前做好收油措施，开排油孔、 进气孔，关闭泄漏点两端阀门，回收封闭管道内的油品，拆除联接螺栓，并对其清理、润滑和必 要的修复，腐蚀严重则更换，清理、检查法兰及密封面，更换法兰垫片，确认垫片质量合格并涂 抹适量润滑脂，放置法兰密封面中间并调整居中，安装垫片更换完成后对称紧固法兰连接螺栓；
e. 若法兰本体损坏，选择合适位置切管，管工测量后预制短管与新法兰焊接组对，在焊 口内层堆砌黄油墙，将新法兰及密封采用螺栓紧固方式安装，安装完成后吊装新管段进行组 对并焊接。
(2) 注意事项
安装垫片前可在垫片表面涂抹润滑脂。
(3) 施工流程图
图13更换法兰施工流程图
(4)抢修资源配备
抢修人员：主任2人、技术员1人、安全员1人、钳工2人、管工2人、电工2人、焊 工3人、司机5人、起重工1人
抢修车辆：抢修车1台、指挥车1台、中型客车1台、随车吊1台、货车1台。
抢修设备、物资如表9所示。
表9抢修设备、物资
|
序号 |
设备名称 |
数量 |
_____存放地点_____ |
|
] |
抢修车 |
1辆 |
特种车库 — |
|
2 |
防爆罗茨泵 - |
2台 |
抢修机具库 - |
|
3 |
防爆轴流风机 一 |
2台 |
抢修机具库 - |
|
4 |
发电机 一 |
1台 |
抢修机具库 - |
|
5 |
______电焊机_____ |
4台 |
抢修机具库 - |
|
6 |
自发电照明灯 |
2台 |
抢修机具库 - |
|
7 |
切管机 一 |
2台 |
抢修机具库 - |
|
8 |
黄油 |
若干 |
抢修机具库 - |
|
9 |
______氮气______ |
6瓶 |
氮气库 - |
|
10 |
法兰及配件 一 |
1套 |
分公司提供 |
|
11 |
可燃气体检测仪 — |
2台 |
安全员 |
|
12 |
____含氧分析仪____ |
1台 |
安全员 |
注：抢修车物品明细见附件5
3.3.10输气管线抢修(适用于输气管线泄漏、阀室失效泄漏、输气管线冰堵)
(1)施工步骤
输气管线泄漏、阀室失效抢修：
a. 主任/副主任与站场确认输气站关闭泄漏点上下游阀门，并已将管线内气体放空点燃, 确认管线已充满氮气；
b. 安全员对场站泄漏区域空气中的可燃气体进行检测，警戒并划分出危险区域，严禁非 抢险人员进入，同时，实时监测可燃气体浓度，并根据检测数据，调整危险区域；
c. 主任/副主任观察风向标及进场道路，确认现场风向、逃生通道等，确定现场车辆、 设备及机具摆放位置；
d. 电工利用防爆轴流风机强制对泄漏区域进行排风，降低空气中可燃气体浓度；
e. 所有设备及机具摆放后，安全员要不间断的确认环境中可燃气体浓度在安全值范围；
f. 班长启动发电机等抢修动力设备试运行，做好维抢修准备，同时准备好防爆维修工具、 材料和附件；
g. 如果管线被植阀开孔，抢修方法与焊接封头处置方法一致；
h.如果管线开裂需换管操作时，首先使用切管机将事故管段切除，管工测量管线后对 新管段下料，钳工在管线内放置泡沫球，在泡沫球与管线接触处夯实黄油墙，经气体检测合 格后吊装新管段并焊接。
管线冰堵抢修：
a. 如果冰堵较轻，钳工采用加装电伴热外包棉絮方法(电伴热和棉絮由输气站提供)解 除冰堵；
b. 当冰堵情况较严重时，钳工使用蒸汽车对冰堵段用蒸汽不间断加热，直到冰堵现象 解除。
(2) 注意事项
a. 安全员进场检测可燃气体浓度，检测结束前人员、车辆不得入场，需等待安全员划 定安全作业区域后方可进场；
b. 所有车辆、抢修机具需放置在上风口方向，车辆佩戴防火帽；
c. 所有抢修工具需使用防爆工具；
d. 抢修前主任/副主任需确认管线已全部完成氮气置换操作；
e. 如需对管线切管时，要不间断对切管机刀片进行冷却；
f∙如需使用泡沫球时，泡沫球尺寸要稍大于管线尺寸。
(3) 施工流程图
图14输气管线抢修流程示意图
(4)应急资源配置
抢修人员：主任2人、技术员1人、安全员1人、钳工3人、管工4人、电工3人、焊 工4人、司机7人、起重工1人。
抢修车辆:抢修车1台、指挥车1台、中型客车1台、随车吊1台、货车2台、吊车1台、 蒸汽车1台(冰堵用)。
抢修设备、物资如表10所示。
表10抢修设备、物资
|
序号 |
设备名称 |
数量 |
_____存放地点_____ |
|
] |
抢修车 |
1辆 |
特种车库 — |
|
2 |
防爆轴流风机 一 |
2台 |
抢修机具库 - |
|
3 |
发电机 一 |
1台 |
抢修机具库 - |
|
4 |
______电焊机_____ |
4台 |
抢修机具库 - |
|
5 |
自发电照明灯 |
2台 |
抢修机具库 - |
|
6 |
防腐层剥离机 一 |
1台 |
抢修机具库 - |
|
7 |
切管机 一 |
2台 |
抢修机具库 - |
|
8 |
黄油 |
若干 |
抢修机具库 - |
|
9 |
______氮气______ |
6瓶 |
氮气库 - |
|
10 |
2瓶 |
氧气库 - | |
|
11 |
__ 乙焕 一 |
2瓶 |
乙快库 - |
|
12 |
_____泡沫球_____ |
2个 |
分公司提供 |
|
13 |
可燃气体检测仪 |
2台 |
安全员 |
|
14 |
____含氧分析仪____ |
1台 |
安全员 |
|
15 |
蒸汽车(冰堵时) 一 |
1台 |
特种车库 — |
注：抢修车物品明细见附件5
4.1.1安全帽
(1) 安全帽正确佩戴；
(2) 安全帽要在有效期内使用；
(3) 现场作业过程中，安全帽不得随意脱下
(4) 安全帽发生异常现象要立即更换。
4.1.2安全帯
(1)使用前检查安全带牢固可靠
(2) 安全带要牢固拴挂；
(3) 安全带要按照高挂低用的方法使用；
(4) 安全带绳保护套要保持完好。
4.1.3工作服
(1) 作业人员作业时必须穿着工作服；
(2) 操作转动机械时，袖口必须扎紧；
(3) 抢修现场如可能发生火灾，抢修人员须穿戴防火服。
4.1.4护目镜
(1) 护目镜使用前要检查镜片是否完好；
(2) 进行打磨、切削等操作时必须佩带护目镜；
(3) 进行电焊、气焊等操作时必须佩带专业护目镜。
4.1.5防护鞋
作业人员作业时必须穿着防护鞋。
(1) 作业人员作业时必须佩戴防护手套；
(2) 防护手套有破损时要及时更换。
(1) 正压式空气呼吸器佩戴方法要正确；
(2) 气瓶压力要满足半小时使用要求；
(3) 使用前进行2-3次深呼吸，呼吸顺畅。
(1) 专业设备由专业人员操作；
(2) 发电机、抢修车辆在进入抢修现场前要带防火帽；
(3) 封堵囊在使用前要进行打压试验；
(4) 抽油泵在使用前要将抽油管出入口用紧固带等锁紧，抽油管入口要有过滤装置；
(5) 撇油器使用时要及时清理油槽内杂物；
(6) 可燃气体报警仪、含氧分析仪等要保证有效、准确；
(7) 发电机、电焊机等设备连续使用4小时应停机冷却，必要时可使用备用设备；
(8) 发电机、吊车等设备在现场需有静电接地线接地。
(1) 吊车、随车吊要停放在平整牢固地面上，吊脚要使用枕木等支撑；
(2) 起重机械上的各种安全防护装置及监测指示、自动报警信号装置等应齐全完好，安 全防护装置不完整或已失效的起重机械不得使用；
(3) 吊装工作区域应有明显标志，并设专人警戒，与吊装作业无关人员严禁入内，起重 机工作时，起重臂杆旋转半径范围内，严禁站人或通过；
(4) 吊钩锁栓要牢固有效；
(5) 吊带、钢丝绳应无破损，无断丝。
(1) 吊装时，应由专人负责统一指挥，指挥人员应位于操作人员视力能及的地点，并能 清楚地看到吊装的全过程，起重机驾驶人员必须熟悉信号，并按指挥人员的各种信号进行操 作；指挥信号应事先统一规定，发出的信号要鲜明、准确；
(2) 起重机械工作中如遇故障或有不正常现象时,应放下重物,停止运转后进行故障排除, 严禁在运转中进行调整或检修；
(3) 当施工现场有多台吊装设备同时作业时应制定防碰撞措施；
(4) 当工作地点的风力达到五级时，禁止在露天进行起重机移动和吊装作业；遇有大雪、 大雾、雷雨等恶劣气候或夜间照明不足时，不得进行起重吊装作业。
(1) 发现人员出现急性职业中毒(窒息)时立即报告中心领导；
(2) 戴好正压空气呼吸器、护目镜,迅速将中毒(窒息)人员由危险区撤离至新鲜空气处, 由站场急救员根据现场情况对伤者进行适当急救，等待专业医护人员到来；
(3) 根据危害物介质的不同，采取救援措施具体如下：
D油气、甲烷中毒:解开上衣及腰带，对症治疗，心跳、呼吸停止时应立即进行心肺复苏;
2) 硫化氢中毒:去除污染衣服;皮肤或眼污染后用流动清水冲洗至少20min；心肺骤停时, 应立即进行心肺复苏；
3) 氮气窒息:如发生冻伤则脱掉所有限制冻伤部位血液循环的衣服，不要揉搓冻结部分, 注意保暖，脱离氮气环境以后有条件的应立即给予吸氧；心跳、呼吸停止时应立即进行人工 呼吸、胸外按压。
(4) 组织所有人员紧急撤离警戒区至上风处；
(5) 拨打120,请求救援；
(6) 向分公司应急领导小组汇报现场情况；
(7) 携带便携式可燃气检测仪测试，划定警戒范围；
(8) 及时控制或切断危险源，减少或者停止危险源的使用，全力控制事件态势，严防二 次污染和伤害的发生；
(9)在事故点附近的主要道路旁接应医疗等车辆及外部应急增援力量。
(1) 管线开孔前要进行打压试验；
(2) 集油坑内要铺设防渗布；
(3) 氧气瓶、乙快瓶存放、运输时要分开放置；
(4) 与抢修无关人员禁止进入抢修现场；
(5) 抢修现场严禁烟火；
(6) 管线焊接前要进行多次可燃气体检查，合格后方可焊接；
(7) 使用黄油墙时，若天气炎热，需对管线进行洒水等降温处理；
(8) 囊式封堵进行时，需专人监视囊压，若囊压不足需及时充气；
(9) 封堵囊提出管线时，需向囊上浇水，消除静电；
(10) 作业坑要做好边坡及踏脚，在作业坑两側对应设立逃生通道，同时保证人员疏通 通道和消防通道畅通。
|
_______部门及职务_______ |
联系人 |
办公电话 |
手机 |
|
____联系电话____ |
____备用电话____ | |
|
__ | ||
|
单位 |
职务 |
姓名 |
手机 |
办公电话 |
|
序号 |
类型 |
____联系电话____ | |
|
__ | |||
|
输油站场 |
重点设备及设施 |
位置 |
情况说明 |
抢修路线 |
|
序号 |
类型 |
物品名称 |
型号 |
数量 |
|
1. |
锤类 | |||
|
2.________ | ||||
|
3. | ||||
|
4. | ||||
|
5. | ||||
|
6.________ |
钳类 | |||
|
8. | ||||
|
9._________ | ||||
|
10. | ||||
|
IL | ||||
|
12. |
扳手类 | |||
|
13. | ||||
|
14. | ||||
|
15. | ||||
|
16. | ||||
|
]7. | ||||
|
IE | ||||
|
19. | ||||
|
20. | ||||
|
21. |
尺类 | |||
|
22. | ||||
|
23. | ||||
|
24. | ||||
|
25. | ||||
|
26. |
卡具 | |||
|
27. | ||||
|
28・ |
短节 | |||
|
29・ | ||||
|
30. | ||||
|
31. | ||||
|
32. | ||||
|
33. | ||||
|
34. |
续表
|
序号 |
类型 |
物品名称 |
型号 |
数量 |
|
35. |
圈板 | |||
|
36. | ||||
|
37. | ||||
|
38. |
刀类 | |||
|
39. | ||||
|
40. | ||||
|
41. | ||||
|
42. | ||||
|
43. |
剪子 | |||
|
44. | ||||
|
45. | ||||
|
46. | ||||
|
47. |
铁丝 | |||
|
48. | ||||
|
49. |
气焊类 | |||
|
50. | ||||
|
51. | ||||
|
52. | ||||
|
53. | ||||
|
54. | ||||
|
55. |
角磨类 | |||
|
56. | ||||
|
57. | ||||
|
58. | ||||
|
59. |
电工类 | |||
|
60. | ||||
|
61. | ||||
|
62. | ||||
|
63. | ||||
|
64. | ||||
|
65. | ||||
|
66. | ||||
|
67. |
开孔器 | |||
|
68・ | ||||
|
69. |
阀类 |
续表
|
序号 |
类型 |
物品名称 |
型号 |
数量 |
|
70. | ||||
|
71. |
劳保类 | |||
|
72. | ||||
|
73. | ||||
|
74. | ||||
|
75. | ||||
|
76. | ||||
|
77. | ||||
|
78. |
水用工具 | |||
|
79. | ||||
|
80. | ||||
|
81. | ||||
|
82. |
螺丝刀 | |||
|
83・ | ||||
|
84. |
锯弓类 | |||
|
85. | ||||
|
86. |
电焊类 | |||
|
87. | ||||
|
88. | ||||
|
89. | ||||
|
90. | ||||
|
91. |
吊装类 | |||
|
92. | ||||
|
93. | ||||
|
94. |
管工类 | |||
|
95. | ||||
|
96. | ||||
|
97. | ||||
|
98. | ||||
|
99. | ||||
|
100. | ||||
|
IoL | ||||
|
102. | ||||
|
103. |
滋⅜l咨衫 γingl⅛:YU-an Fanben ≡>
YoUqi GUalIdao GolIgSi ShengChalI AiIqUalI ShigUy^X⅜lκ 皤碌只竺辟 * 吊沪状路
|
I_1 I_1 9 |
I_ι 8 |
I_ι I_1 7 |
I_ι 6 |
I_1 I_1 5 |
I_ι 4 |
S |
I_1 I_1 2 |
I_1 I_1 I_1 |
I_1 O |
I_1 S |
I_1 号 |
I_1 O |
I_1 虽 |
I_1 S |
I_1 O |
¾ JlD |
|
JlD | ||||||||||||||||
|
刪 | ||||||||||||||||
站内及站外联系电话
XX维抢修中心应急处置卡
I
2 h-~Λ
|
序号 |
单位 |
联系人 |
电话 |
|
1 |
主任 | ||
|
2 |
书记_______ | ||
|
3 |
副主任______ | ||
|
4 |
抢修技术员____ | ||
|
5 |
安全员______ | ||
|
6 |
仓库保管员____ | ||
|
7 |
抢修班班长 | ||
|
8 |
抢修车司机 |
XX维抢修中心应急处置卡
|
序号 |
处置步骤 |
|
1 |
接到事故报告后汇报分公司应急领导小组组 长或副组长，通知站应急领导小组成员。 |
|
2 |
初步判断事故等级，启动现场处置方案。 |
|
3 |
组织值班人员向沈阳调度中心进行报告，并 按照要求组织管线或设备停输。______ |
|
4 |
组织、指挥事故初期处置，防控安全、环保 次生灾害。_________________ |
|
5 |
安排专人收集现场信息，报分公司应急领导 小组。 |
|
6 |
根据现场事态情况，向地方应急部门汇报。 |
|
7 |
组织站人员现场警戒及油气监测，如有必要， 吿知居民撤离。______________ |
|
8 |
安排人员引导后续抢险队伍进入现场。 |
|
9 |
安排人员提供现场后勤保障_______ |
|
10 |
抢修结朿后，关闭站现场处置方案。____ |
第二部分
危险化学品
中国石油化工股份有限公司天津分公司
石油化工企业的生产过程具有高温高压、易燃易爆、有毒有害、有腐蚀性等重大风险， 加强安全生产应急管理，提高应对突发事件的应急处置能力和水平，始终是石化企业安全生 产工作中的重要任务。多年来，天津石化始终大力倡导“安全高于一切，生命最为宝贵”的 理念，高度重视事故预防和应急管理，特别是通过切实做好应急预案优化，突出应急预案的 完整性、实用性、预见性和动态化，强化基础管理，注重基本功训练，为降低企业安全风险， 避免重大事故，发挥了重要作用。
一、天津石化基本情况及应急预案优化背景
天津石化公司是隶属于中石化的国家特大型炼油、乙烯、化工、化纤联合企业，原油综 合加工能力1250万吨/年，乙烯生产能力120万吨/年，年销售收入超过IIOO亿元。公司 实行的是“公司一生产厂一车间”三级管理模式。经过多年来在实际生产运行过程中的不断 摸索、总结和完善，已基本建立起了相对完备的体制机制。建立了天津石化应急指挥中心， 组建了专业技术支持专家库，制定了《应急准备和响应控制程序》，明确了各层次人员、各 个部门的职责，规范了应急工作的组织程序、运行程序、管理程序。公司应急消防力量雄厚， 消防支队拥有5个大队、1个气防站、25辆大型消防车和救援车辆，在公司范围内能做到5 分钟内到达事故现场。协作救援単位具备设备抢修、带压堵漏、污油回收等专业技术，能够 迅速到达应急现场开展救援。
下一步,公司还将投资1500万元建设应急指挥中心,实现综合协调、监测监控、预报预警、 信息传递、事件模拟、综合研判、指挥调度、辅助决策、现场图像采集等功能。国家安监总 局立项投资5300万元，建立国家级应急救援基地项目已开始启动，天津石化再投入2846万 元进行配套建设，用于消防专业队伍的完善。
硬件投入的同时，我们同样关注软件建设。公司组织全员开展危害辨识、风险评估，再 进行分析评价，对不可接受风险一一对照编制应急处置方案，形成了自下而上的全套应急预 案，比较全面地覆盖了公司各个领域的重大风险。对应急预案的培训和演练我们抓得很紧, 纳入到日常各级工作中，并严格进行考核。在生产实践中，我们已经基本做到了应急演练工 作常态化、制度化，演练的形式不拘一格，有计划性的综合及专项演练，有不做如何准备的 随机“盲演”，除了实战演练、桌面推演，还开发了 3D应急预案演练系统，进行实时仿真模 拟的培训演练。每次演练后，我们都要组织进行评估总结，以改进管理和预案中的问题，对 各级应急预案的科学性和合理性进行实际检验，使得天津石化对突发事件的应急响应和处置 能力得到了提升。
但在实际应用中也逐渐发现，公司的预案虽然全面、系统，但过于繁琐、不够简明，一 线的操作人员现场处置基本上比较到位，可是公司和厂里一些部门，每次演练都有不少到场 人员比较慌乱、茫然，不能按预案内容履行职责。究其原因主要有以下三个方面：一是专项 预案、综合预案有一半左右的内容要素存在重合，雷同现象普遍，导致预案越编越厚，有些 长达数百页。二是应急预案包含大量原则性、管理性、指导性内容，过于宏观，华而不实。 三是文字描述过多，语言不够精炼，很多方面令人费解。四是附件的编制不够合理，无关附 件过多，让人眼花缭乱。从预案的现状看，应急预案优化工作亟待推进。因此，2013年下 半年起，我们在原有编制原则的基础上，进行了大胆的尝试与突破，对生产安全应急预案进 行优化，重新编制形成了一套具有天津石化特色的简化版生产安全应急预案及应急处置卡。
二、天津石化应急预案优化的主要做法
编制应急预案是应急救援工作的核心内容之一，是开展应急救援工作的重要保障。天津 石化在全面调查的基础上，开展科学的分析和论证，按照“简明、易记、科学、好用”及“简 明化、卡片化、专业化”的原则进行三级应急预案的修订，应急预案体系中预案的层级越低, 越简洁、具体。公司在修订各层级应急预案时，着力解决两个问题，即在紧急情况下，到场 人员知道：我应该做什么？我应该怎么做？
1 .贯彻预案编制的简明化原则。
以往，天津石化的应急预案编制做到了应急预案层级设置完整，结构全面系统。我们结 合危险分析和应急能力评估等结果，严格按照《生产经营单位安全生产事故应急预案编制导 则》、《天津市滨海新区生产安全事故总体应急预案》和《中国石化重特大事件应急预案》等 相关规定和预案，进行各层级应急预案的编制，做到与上级预案的有效衔接。公司级、厂级 预案采用集团公司预案的模式。其中，公司级总体应急预案包括综合预案和工业生产、公共 卫生、自然灾害、社会安全四大类的18个专项预案及23个附件；生产厂总体预案13个, 专项预案146个；车间现场处置方案660个事案（同一类处置方案），1627个个案（具体设 备点处置方案），基本实现了在重大人员伤亡、财产损失、生态环境破坏和（或）社会影响 等方面的全覆盖，不留死角。
简化版预案编制过程中，为了解决综合预案、专项预案中部分要素重复导致的预案复杂 性问题，我们将公司级和厂级应急预案的专项预案中的处置措施有机地融入到综合预案中， 不再另行编写专项预案，新版的综合预案涵盖了导则要求的综合预案与专项的所有要素。将 编制依据、事故风险分析、信息公开、应急预案管理等内容直接关联到相应的管理程序和制度。 公司级应急预案简明化做到了将编制依据、事故风险分析、信息公开、应急预案培训、演练、 修订、备案等要素内容纳入了日常的管理工作中并有相应的管理程序支撑。作业部级应急预 案简明化做到了在应急预案中特别加入了各种突发事件典型场景的应急处置措施。同时，最 大限度地以图表形式明晰工作流程，精简文字描述。经过1年多的努力，于2014年底对公 司三级预案进行了试点优化，将公司级安全生产专项预案（6个）的处置措施并入综合应急 预案，形成1个应急预案，正文由6.2万字减到0.85万字，附件由23个减少到10个；厂 级安全生产专项预案的处置措施同样并入综合应急预案，形成1个应急预案，比如化工厂安 全生产预案由5.4万字减到1.05万字,附件由19个减少到13个。基层车间采用卡片式结构， “一图一卡”（即应急处置程序图、处理程序卡）浓缩了应急处置内容，达到了在突发情况下
能迅速提示基层岗位人员知道“什么事”、“做什么”、“谁来做”、“怎么做”的应急目的，做 到了简単、实用。
2. 坚持应急处置的专业性原则。
天津石化重点从风险识别专业化和应急处置方法专业化，做实车间应急处置方案的编制 工作。
基层车间在编制应急处置方案的过程中，根据天津石化危险源辨识、风险评价和风险控 制管理程序，组织开展危险源辩识与风险评价工作。重点利用安全检查表（SCL）,工作危 害分析（JHA）,危险与可操作性分析（HAZOP）等评价方法，对第一类危险源（指生产场 所内涉及的危险有害因素，即装置/设备/设施、作业场所和危险物质，以判断一旦发生事 故的“严重性”。）、第二类危险源（指存在的、可能导致能量或危险物质约束/限制措施受 到破坏或失效的各种因素，包括：人的失误、物的故障和环境条件，以判断发生事故的“可 能性”。）以及重大危险源（依据《重大危险源辨识》GB18218 - 2009）进行辨识，形成车 间危险源清単。车间再组织评价人员，采用LEC法对危险源清単进行风险评价，计算出风 险值，确定I ~ V级风险等级，I、II级风险为可接受风险，严格执行现有控制措施即可； In级风险为中等风险，车间组织相关人员进行讨论，根据实际情况确定控制措施，并纳入现 场处置方案的编制范畴；IV级、V级风险为不可接受风险，车间采用目标、指标和管理方案 进行运行控制和立即制定现场处置方案，需要投资治理的，申报隐患治理项目立项治理，并 针对不可接受风险，进行应急处置个案的编制，做到一处一案。
对于车间应急处置方案的所有个案，均按照不同专业性质进行分类，在工艺上按照装置 単元、设备设施上按照设备类型、公用工程上按照水电汽风等方面再细分类别。例如化工厂 大芳姪车间编制的现场处置方案包括：火灾、爆炸事故处置方案共20个；泄漏、中毒、环 境污染等事故处置方案共10个;装置紧急停车处置方案共12个;装置紧急停电、水、汽（气）、 风等现象及处置方案共5个；装置重要部位异常现象及处置方案共26个。应急预案编制完 成后，车间组织应急预案编制工作小组和职工代表进行讨论完善后报作业部，厂里组织相关 科室及应急处置专家对车间现场处置方案进行评审，评审合格后，签发实施并做好备案。在 个案的制定过程中，充分发挥专业化管理的优势，统筹考虑工艺、设备、技术等各专业的特点， 确定每个处置步骤的具体操作方法和标准，确保处置措施科学合理、准确有效。
3. 把握预案应用的实用性原则。
在借鉴其他企业好的做法的基础上，我们将应急处置中各应急功能组的应急行动内容、 任务和应急联系、物资等重要应急信息内容制作了应急处置卡——口袋式卡片，便于应急处 置使用，简単、实用，对应急人员起到提示作用，有效促进了预案各环节内容能够得以准确 执行。
目前，我们主要按照应急职能组编制了公司级11个、厂级8个应急处置卡，每一张卡 片正面明确了应急职能组的组成単位和应急行动内容，背面列出了必要的联络渠道和应急资 源,使重要信息一目了然。针对车间级应急处置方案,我们紧紧围绕实用性和可操作性的原则， 将每一个事案和个案以表格化的形式，在卡片正面明确了异常现象、处置步骤和责任人，背 面绘制了工艺处置流程简图，为操作人员提供了简単实用的工具。应急处置卡本身并不是应 急预案，它是应急预案应用的载体，是应急预案的延伸和有益补充。目前这两种类型的应急
处置卡平时放入相关人员口袋，现场做到“一人一卡”或“一人多卡”，随身携带，便于记忆。
4.明晰预案管理的动态化原则。
应急预案的编制是一个循序渐进，不断完善的过程。天津石化重点针对演练过程中发现 的问题及内外部环境发生的变化，动态做好应急预案的完善修订工作。
公司采取计划性与突击性相结合的方式，做好预案演练工作，每年公司开展两次综合演 练，各厂开展两次专项演练，车间级应急演练每季度一次，班组应急处置演练每月一次，还 会穿插开展不事先通知的突击性“盲演”。通过反复总结演练过程中存在的问题，不断完善 修订应急预案，形成“以预案指导演练，以演练完善预案”的闭环管理。同时，当公司的组 织机构、生产工艺、设备设施等条件发生变化时，重新进行风险评估，针对可能发生的事件 及时修订和完善相应的应急预案。此外，当公司各管理层面的组织机构、生产条件、工艺路线、 工艺条件、设备设施等发生变化和应急实践中暴露出问题时，及时重新进行风险评估，针对 可能发生的事件及时修订和完善各级各类应急预案，做到动态化管理。特别是“11.22”事 故发生后，公司及时制定了长输管线专项应急预案，将长输管线应急处置从危险化学品泄漏 预案中拿出进行了细化，形成了专项典型场景处置预案。各基层车间每年都会补充修订应急 处置程序，并及时学习、演练，检验其有效性，确保突发事件突发时每位员工都能快速应对, 处置得当，增强了预案的时效性。
三、天津石化应急预案优化的收获和体会
1. 科学的风险识别是做好应急工作的前提。
预防和预知事故，科学、合理、准确地分析判断潜在的危险点，是做好应急工作的重要 环节。危害识别和风险评价工作是夯实应急工作的基础，通过组织基层技术人员、操作人员 采取发散式、头脑风暴等方法，进行全员辨识，找出较大风险，再运用专业化的风险识别方法, 在专家的指导下，排查出各级重大危害和风险，进而形成相对系统、科学、规范，针对性较 强的应急处置措施和方案。
2. 简明优化是应急预案得以落实的捷径。
实践证明，应急预案的内容越复杂、越丰富，在实际应用中就越难达到目的，会更多的 造成实际应急与预案内容的脱节，形成“两张皮”。而简明优化的卡片式提示，简単、易记、 实用，到应急现场的人员能迅速了解自身任务，保持清醒的头脑，准确的执行好该担负的职责。
3. 加强应急演练是做好应急预案优化的关键。
应急演练是检验应急预案科学性和合理性的有效手段，可以发现并修改应急程序、应急 响应中的欠缺和不足。每次演练，都拟定演练方案，组成演练讲评小组，对演练中的每个环 节和步骤进行全程监控，演练后都要组织参练人员进行讲评，对演练中出现的问题进行细致 的分析，找出预案中存在的问题，并加以改进。
4. 强化宣贯培训是应急预案优化的保障。
应急预案的宣贯培训是提高、强化全员应急意识和应急处置技能最基本的方式，天津石 化建设了安全实训基地，设置了应急救援培训模块和模拟现场，用以开展日常应急培训工作。 通过不同形式的培训手段，使各层次人员都能够掌握不同程度的应急知识，公司上下形成了 浓厚的应急意识和氛围，有效促进了全员事故防范能力的提升。
总之,天津石化在对生产安全事故应急预案优化的实际中,始终坚持“实用”二字。当然,
对应急预案的优化我们也是在探索，希望能够更多地得到政府和上级的支持，也盼望能够多 与兄弟企业交流学习，更渴望能借鉴、引进国内外先进的理念和方法，以不断改进我们的应 急工作，提高应急水平，确保一方平安。
中国石油化工集团公司
天津石化公司生产安全事故应急预案
XXXX年X月XX日
1总则
1.1适用范围
1.2编制依据
1.3衔接预案
1.4应急预案体系
1.5应急启动条件
2事故风险描述
3应急组织机构及职责
3.1天津石化应急指挥中心
3.2应急指挥中心办公室
3.3现场应急指挥部
3.3.1技术处置组
3.3.2应急救援组
3.3.3工程抢险组
3.3.4环境监测组
3.3.5医疗救护组
3.3.6资源协调组
3.3.7公共关系与后勤组
3.3.8资金保险组
3.4专家组
4应急响应
4.1信息报告
4.1.1信息接报
4.1.2信息处置与研判
4.2预警
4.2.1预警准备
4.2.2响应准备
4.2.3预警解除
4.3应急启动
4.3.1召开现场应急会议
4.3.2报告地方政府主管部门和集团公司
4.3.3协调资源
4.3.4应急过程后勤及财力保障
4.3.5信息公开
4.4应急处置
4.4.1现场应急指挥责任主体及指挥权交接
4.4.2现场指挥协调及控制内容
4.5应急暂停及终止
5后期处置
6保障措施
7应急预案管理
8附则
9附件
附件1编制依据
附件2天津石化公司风险分析结果和关键装 置要害（重点）部位一览表
附件3天津石化公司内部应急通讯录
附件4天津石化公司外部应急通讯录
附件5天津石化公司应急处置专家
附件6天津石化公司应急设备和物资一览表
附件7天津石化公司应急人员集结疏散图
附件8天津石化公司厂际间和界外油气管线 走向图表
附件9天津石化公司所属企业排水管网及排 污口设置平面图
附件10事故事件应急处置措施
表1火灾爆炸一般处置措施
表2火灾爆炸典型设施和场景应急处置时注 意事项
表3油气管道泄漏一般处置原则
表4油气管道泄漏典型场景应急处置注意事项
表5危险化学品泄漏和中毒一般处置措施
表6危险化学品泄漏和中毒典型场景应急处置
注意事项
表7放射性事件一般处置措施
表8放射性事件特殊处置措施
本预案适用于天津石化公司(包括中国石油化工股份有限公司天津分公司和中国石化集 团资产经营管理有限公司天津石化分公司，下同)及相关二级単位。
本预案依据国家及地方有关法律、法规、标准和应急预案，以及中国石化相关管理规定， 具体编制依据见附件Io
《天津市滨海新区生产安全事故应急预案》
《中国石化重特大事件应急预案》
各二级单位应急预案
按照天津石化公司的行政职能设置，天津石化公司生产安全事故应急预案分公司级预案、 厂级预案和车间现场处置方案三级管理。
天津石化公司生产安全事故是指在天津石化公司及所管辖范围突然发生，造成或可能造 成较大人员伤亡、环境破坏、经济损失和社会影响，需要采取应急处置措施予以应对的火灾 爆炸、输油管道泄漏、危险化学品泄漏失控及中毒等事故。
符合以下条件之一时，应启动公司级应急响应：
(1) 地方政府已经启动应急响应或中国石化集团公司和地方政府要求天津石化公司启动 应急响应时；
(2) 造成或可能造成人员死亡，或一次可能造成10人及以上受伤、中毒；
(3) 发生火灾爆炸事件，火势(法10分钟)未能有效控制或可能引发次生灾害；
(4) 输油管道、危险化学品发生泄漏失控，大面积扩散、飘逸，或已流入下水道、建筑 物等密闭空间，有可能发生空间爆炸；
(5) 因环境污染直接导致人员中毒的；
(6) 由于公用工程供应中断导致所属企业装置停产或可能造成人员伤亡；
(7) 二级单位请求，并经应急指挥中心确认。
天津石化公司在生产过程中主要存在火灾爆炸、危险物泄漏、人员中毒、公用工程供应 中断等重大风险，具体见附件2。
总指挥：公司总经理或党委书记
副总指挥：公司副总经理、公司党委副书记、工会主席、总会计师、总经理助理
成 员：副总师、机关部室负责人及外聘、协议单位负责人
遇总指挥不在时按公司班子成员领导排序自然代理总指挥。
应急指挥中心是天津石化应急工作的最高指挥机构，职责如下：
(1) 发生中国石化级、天津石化公司级生产安全事故时，最迟1小时内向中国石化应急 指挥中心办公室及地方政府应急办报告；
(2) 下达预警和预警解除、应急响应启动和终止指令；
(3) 审定生产安全事故应急预案，统一协调应急资源及社会救援力量；
(4) 可直接指令现场指挥应急处置工作；
(5) 确定现场指挥部人员名単和专家组名単，并下达派出指令；
(6) 应急处置过程中，负责向中国石化应急指挥中心及地方政府主管部门求援，配合相 应应急工作；
(7) 审定并签发向中国石化应急指挥中心及政府主管部门的报告；
(8) 指定新闻发言人，审定新闻发布材料。
应急指挥中心办公室设在生产部，由生产部、安全环保部和办公室组成。
主任：由公司分管领导担任
副主任：生产部部长、安全环保部部长、办公室主任
天津石化应急指挥中心办公室是天津石化应急指挥中心的执行机构，职责如下：
(1) 全面跟踪、了解生产安全事故的发展动态及处置情况，及时向应急指挥中心汇报；
(2) 保持各应急工作组之间的信息沟通渠道，与各应急工作组负责人沟通，汇总、传递 相关信息；
(3) 负责召集应急会议，做好会议记录，并形成纪要；
(4) 负责生产营运指挥系统的运维监管，应急状态下迅速启动信息快速交换的通道，并 保持畅通；
(5) 按照应急指挥中心指令，向地方政府主管部门(应急办公室、安监局、环保局等) 报告和求援；
(6) 负责应急指挥中心交办的其他任务。
现场应急指挥部是天津石化应急指挥中心派出的临时机构。现场指挥由天津石化应急指 挥中心指派。当现场指挥丧失指挥能力时，天津石化应急指挥中心应立即重新指派或由现场 最高领导接替。现场应急指挥部成立后，要根据现场应急处置工作需要，设立相应的技术处 置组、应急救援组、工程抢险组、环境监测组、医疗救护组、资源协调组、公共关系及后勤组、 资金保障组等。
现场应急指挥部在应急指挥中心领导下开展应急工作，职责如下：
(1) 负责现场应急指挥工作，执行应急指挥中心指令；
(2) 收集现场信息，核实现场情况，针对事态发展制定和调整现场应急处置方案并组织 实施；
(3) 负责整合、调配现场应急资源，根据现场情况及时向应急指挥中心提出求援申请；
(4) 及时向应急指挥中心和地方政府汇报应急处置情况；
(5) 组织、协调、指挥现场各应急专业组及二级单位应急救援工作；
(6) 收集、整理应急处置过程的有关资料；
(7) 核实应急终止条件并向应急指挥中心请示应急终止。
组长単位：生产部
成员単位：技术质量部、经营计划部
技术处置组主要职能是针对生产安全事故提出技术处置建议和方案，协调和维持生产平 衡。组织制定现场应急处置方案；协调原辅料供应，维持事发单位和受波及单位的生产平衡； 调动、协调公司内、外部专家。
组长単位：消防支队
成员単位：保卫部、中国石化和联防灭火区域华北片成员単位消防队
应急救援组主要职能是现场灭火、现场救人、现场保卫警戒、抢修保护。组织调动、协 调公司内、外部消防应急救援队伍；负责灭火、洗消、抢修保护、现场救人工作；负责现场 保卫和警戒工作。
组长単位：设备管理部
成员単位：工程部、物资装备部
工程抢险组主要职能是针对事故破坏情况对现场实施紧急修复工作。组织调动、协调公 司内、外应急协作的检维修、工程施工单位进行现场抢险;负责对损坏设备设施的修复、检验、 恢复。
组长单位：安全环保部
成员単位：HSE监测与督查中心
环境监测组负责对事故现场周边及排水系统的大气毒害物和水体污染的监测。组织对事 故现场周围进行不间断的监测，将监测结果及时报现场指挥部。
组长单位：综合管理部
成员単位：消防支队、安全环保部、医院（协议単位）
医疗救护组主要职能是对受伤、中毒人员的医疗救护。组织调动、协调公司内、外部医 疗救护资源；调动、协调公司内、外部医疗专家；负责受伤、中毒人员的运送和救护；掌握 伤员抢救情况。
组长单位：生产部
成员単位：物资装备部、设备管理部、工程部、综合管理部
应急资源协调组主要职能是协调和调动应急救援队伍、装备和物资，组织协调应急物资 的快速采购和运送渠道。
组长单位：办公室
成员单位：宣传部、企业管理部、人事部、纪委、综合管理部、保卫部、信息档案管理 中心
公共关系与后勤组主要职能是协调公共关系，提供法律支持，做好应急过程中的后勤保 障。收集、跟踪新闻媒体、网络、社会公众等各方面舆情信息；负责新闻稿、公告、信息发 布材料和上报材料的起草工作；根据应急指挥中心指令，组织对外信息发布；负责与媒体、 内部员工及利益相关方的沟通和告知；分析事故处置的法律责任，提供法律支持；确保现场 实时记录（录音、录像）及时录制和保存；确保应急通讯、信息网络的畅通；负责应急指挥 中心应急过程中的交通、食宿、保卫等后勤保障工作。
组长单位：财务部
成员单位：人事部、发展计划部、安全环保部、企业管理部、纪委、审计部
资金保险组主要职能是落实应急物资、应急处置等应急资金，处理保险和理赔，分析财 务风险并提供应对策略。
根据应急工作的实际需要，天津石化应急指挥中心应按照事件类型聘请有关专家，建立 天津石化生产安全事故应急处置的专家库（见附件3）。在应急状态下，从专家库中挑选应急 专家组成专家组，必要时可协调外部专家加入专家组。
专家组为应急指挥中心和现场应急指挥部提供建议和技术支持，参与制定现场应急处置 方案。
应急响应基本流程和主要步骤见图Io
图1天津石化公司应急响应基本流程图
(1)天津石化公司所属二级单位发生生产安全事故，在启动本单位应急响应的同时，半 小时以内按照图2规定的程序向公司总调报告。公司总调立即向天津石化公司应急指挥中心
办公室、总值班和应急指挥中心汇报，并通知各应急组。应急指挥中心根据事故发生的类型 及级别最迟1小时内向中石化应急指挥中心办公室报告，并责成应急指挥中心办公室向天津 市、滨海新区政府主管部门报告。在应急处置过程中，现场应急指挥部应根据事态发展和枪 险救援情况随时报告，事态持续发展的每半小时报告1次；事故处置结束后进行终报。
(2)天津石化公司所属企业发生中国石化级、天津石化公司级事故，基层単位可直接向 应急指挥中心办公室报告。
图2天津石化公司应急报告程序图
(3)应急报告主要内容：
A事发単位名称，事故类别；
B事故发生的时间、地点；
C事故发生的初步原因；
D事故简要经过；
E现场人员状况，人员伤亡、失踪及撤离情况；
F事故对周边自然环境影响，是否造成环境污染
G请求协调、支持的事项；
H报告人的単位、姓名、职务和联系电话；
I其它需要报告的情况。
(4)应急报告可用电话口头初报。应急信息报送以书面报告为主，必要时和有条件的可 采用影音、影像等形式。
(1) 公司总调接到报告后，立即按照事故类别向应急指挥中心总指挥、副总指挥或应急 指挥中心办公室负责人报告，并启用信息平台向应急工作组成员发短信通报。
(2) 天津石化公司应急指挥中心总指挥根据事故的性质、严重程度、影响范围和可控性, 对事故进行研判，作出应急准备或应急响应启动的决策：
A当未达到启动条件时，下达预警和应急响应准备指令，公司职能部门做好应急准备 工作，做好启动本预案的准备；
B当达到启动条件时，下达应急启动指令，成立现场应急指挥部，开展应急处置工作。
(3) 应急工作组成员接到应急准备或应急响应启动的指令后，立即安排应急人员迅速做 好应急准备或开展应急处置。应急指令下达程序见图3o
资金保障组
图3天津石化公司应急指令下达程序图
4.2.1预警准备
天津石化应急指挥中心组织有关部门和专家，根据事故的危害程度、紧急程度和发展势 态，以及政府发布的四级预警(红、橙、黄、蓝)，结合天津石化实际情况，进行以下预警：
(1) 指令二级单位采取防范措施，利用通讯等手段，连续跟踪事态发展；
(2) 指令二级単位启动本単位应急响应，并通知指挥中心相关成员及相关应急工作组进 入预警状态，做好应急响应准备工作；
(3) 符合本预案应急响应启动条件时，立即发出启动应急响应的指令。
天津石化公司应急指挥中心下达应急响应准备指令后，应急指挥中心办公室和应急工作 组成员按照应急职责做好以下工作：
(1) 跟踪并详细了解事故的发展动态及现场应急处置情况，及时向天津石化公司应急指 挥中心汇报、请示并落实指令；
(2) 各应急组成员(公司各部门领导)、相关专家到达现场了解情况，并随时待命；
(3) 指导二级单位进行应急处置；
(4) 协调应急资源，做好调配准备；
(5) 做好对外信息公开和起草上报材料的准备；
(6) 启动天津石化公司应急指挥平台，做好与现场相关信息传递工作。
根据更新信息进行预测、判断事态已得到有效控制，由天津石化应急指挥中心宣布预警 解除。
(1) 天津石化公司应急指挥中心办公室根据生产安全事故性质，通过短信平台或电话等 形式，通知天津石化公司应急指挥中心、应急工作组有关成员単位负责人立即到达事故现场 签到并参加现场应急会议。
(2) 现场应急会议由天津石化公司应急指挥部现场指挥主持召开。会议内容包括但不限于：
A通报生产安全事故情况；
B明确现场应急救援工作要求；
C明确各应急工作组组成和任务；
D初步判断所需调配的内外部应急资源；
E确定应急上报的地方政府、中国石化有关部门和内容。
(3) 现场指挥根据事态发展及处置情况，适时召开后续应急会议。
(4) 应急指挥中心办公室负责应急会议记录，形成会议纪要。
(5) 应急指挥中心办公室建立各应急工作组之间的信息沟通渠道，沟通、传达相关信息。
(6) 各应急工作组落实工作任务，及时将负责的工作情况及决定报告现场指挥。
(1) 按照天津石化公司应急指挥中心指令，应急指挥中心办公室向地方政府应急管理办 公室和中国石化应急指挥中心办公室报告，公司职能部门向对口的地方政府主管部门和集团 公司主管部门报告。报告内容需经现场指挥审查，总指挥审批后上报。
(2) 初步报告内容如下:
A事件发生的时间、地点；
B事件概况和目前处理情况；
C人员伤亡情况；
D对周边造成的影响；
E请求地方政府部门协调、支援的事项。
(3) 应急处置中发生新情况，应及时向地方政府主管部门和中国石化应急指挥中心办公 室补充上报事故最新情况。
(1) 公司各职能部门派赴现场人员、各应急工作组选调应急专家迅速到场投入应急行动。
(2) 根据生产安全事故现场需求，应急资源协调组及时组织调配、协调应急救援队伍、 应急物资装备和施工机具及设计、施工队伍。技术处置组协调原辅料，维持事故単位和波及 单位的生产平衡，降低事故损失。
(3) 应急救援组调配应急救援队伍和应急物资装备渠道：
A请求中国石化集团公司从中国石化系统内区域联防単位调配；
B从天津石化公司所属各単位、协议应急救援机构调配；
C请求地方政府部门调配；
(1) 在应急处置过程中，应确保天津石化公司应急指挥中心与二级单位和现场应急指挥 部的网络、电话及传真通畅，确保现场实时记录(录音、录像)及时录制和保存。
(2) 做好应急处置过程中的交通、食宿、医疗等后勤保障工作。在地方政府的领导下， 本企业会同有关部门做好受灾员工和公众的基本生活保障工作。
(3) 做好保卫工作，确保公司办公场所正常工作秩序。
(4) 按照天津石化公司应急指挥中心指令，落实应急资金。
公司作为响应主体的应急，由办公室主任按照《天津石化公司生产安全事故新闻应急处 置办法》向有关新闻媒体、社会公众通报事故信息，信息公开需根据应急响应全过程进行。
(1) 事发单位是应对突发事件先期处置的责任主体，对管辖范围内的突发事件负有直接 指挥权、处置权，应第一时间启动本単位应急响应。在紧急情况下，生产现场带班人员、班 组长和调度人员有直接处置权和指挥权，在遇到险情或事故征兆时可立即下达停产撤人命令， 组织现场人员及时、有序撤离到安全地点，减少人员伤亡。
(2) 突发事件发生后，事发单位应立即启动应急响应，先期成立现场指挥部，由事发现 场最高职位者担任现场指挥员，在确保安全的前提下采取有效措施组织抢救遇险人员，控制 危险源、封锁危险场所、划定警戒区，防止事件扩大。当事态超出本级应急能力，且事件无 法得到有效控制时，应立即向上一级単位请求实施更高级别的应急救援。
(3) 事件升级，在政府应急指挥机构领导赶到现场后，事发単位应立即移交指挥权，并 汇报事故情况、进展、风险以及影响控制事态的关键因素等问题，服从政府现场应急指挥部 的指挥。
(1) 现场应急指挥部成立后,迅速设立现场应急处置工作组。根据现场应急处置工作需要, 开展监测侦检、危险源(现场)控制、物资保障、治安警戒、医疗救护、技术支持、后勤保障、 综合协调、善后处理等方面的工作。
(2) 现场应急处置指导原则
A火灾爆炸一般处置措施及典型设施和场景应急处置时注意事项见附表1、2 ；
B油气管道泄漏一般处置原则及典型设施和场景应急处置时注意事项见附表3, 4 ；
C危险化学品泄漏和中毒一般处置原则及典型设施和场景应急处置时注意事项见附表 5, 6 ；
D放射性事件一般处置原则及典型设施和场景应急处置时注意事项见附表7、8o
(1) 对于继续救援会直接威胁救援人员生命安全、极易造成次生衍生事故等情况，现场 应急指挥部经组织专家充分论证，可作出暂停救援的决定；在事故现场得以控制、导致次生 衍生事故隐患消除后，经现场应急指挥部组织研究,确认符合继续施救条件时,再行组织施救, 直至救援任务完成。
(2) 因客观条件导致无法实施救援或救援任务完成后，在经专家组论证并做好相关工作 的基础上，现场应急指挥部可提出终止救援的意见，报请天津石化应急指挥中心批准。
(3) 经应急处置后，现场应急指挥部确认满足应急预案终止条件时，向天津石化公司应 急指挥中心报告，由总指挥下达应急结束指令。
下列条件同时满足时，由总指挥判断终止应急响应：
A现场已得到有效处置，导致次生、衍生事件的隐患已消除；
B受伤人员得到妥善救治；
C环境污染得到有效控制；
D社会影响基本消除；
E地方政府、中国石化应急处置已经终止。
应急处置结束后，事发单位应及时组织现场清理，对废弃物和污染物进行妥善处置，具 备条件的尽快恢复生产和经营。
事发単位对受影响的人员及家属进行合理安置，公共关系与后勤组、资金保险组配合做 好善后工作。
事故调查按照《天津石化安全事故、事件管理规定》内容执行。
应急指挥中心办公室对事故应急救援工作进行总结，形成文字材料。
通信与信息、应急队伍、物资装备、经费、交通运输、治安、技术、医疗、后勤等保障 工作按各部室职能分工组织落实，听从应急指挥中心的统一调配指令。
应急预案培训、演练、修订、备案按照《天津石化应急管理程序》相关规定执行。
本预案由天津石化公司应急指挥中心制定，应急指挥中心办公室负责解释并组织实施。
自本预案发布实施之日起实施，《天津石化生产安全事故应急预案（试行）》（2008）同 时废止。
附件1编制依据
附件2天津石化公司风险分析结果和要害（重点）部位、关键装置一览表
附件3天津石化公司内部应急通讯录
附件4天津石化公司外部应急通讯录
附件5天津石化公司应急处置专家
附件6天津石化公司应急设备和物资一览表
附件7天津石化公司应急人员集结疏散图
附件8天津石化公司厂际间和界外油气管线走向图表
附件9天津石化公司所属企业排水管网及排污口设置平面图
附件10事故事件应急处置措施
1. 中华人民共和国安全生产法
2. 中华人民共和国突发事件应对法
3. 中华人民共和国消防法
4. 中华人民共和国放射性污染防治法
5. 中华人民共和国职业病防治法
6. 中华人民共和国石油天然气管道保护法
7. 危险化学品安全管理条例
8. 生产经营単位生产安全事故应急预案编制导则（GB/T 29639-2013）
9. 危险化学品重大危险源辨识（GB 18218-2009）
10. 生产安全事故应急预案管理办法
11. 生产经营单位生产安全事故应急预案评审指南
12. 天津市滨海新区生产安全事故总体应急预案
13. 中国石化重特大事件应急预案
附件2天津石化公司风险分析结果和关键装置要害（重点）部位一览表
1. 危险化学品的识别
根据《危险化学品目录》（2015版，国家安全生产监督管理总局等十部委公告〔2015〕 第5号），天津石化公司在生产、储存、装卸过程中存在液化石油气、石脑油、汽油、煤油、 燃料气（主要成分为甲烷）、干气（主要成分为甲烷）、酸性气H2S, CO2等）、甲烷、乙烷、 丙烷、丁烷、异丁烷、戊烷、异戊烷、乙烯、丙烯、丁烯T、异丁烯、1,3-丁二烯、I-己烯、 乙快、氢、氧、氮、気、氯、硫化氢、一氧化碳、二氧化碳、氨、氢氧化钠、硫酸、盐酸、 醋酸、甲醇、苯、甲苯、对二甲苯、二甲苯异构体混合物、对二乙基苯、四氢吠喃、三乙基铝、 三氯化钛、二甲基二硫、环氧乙烷、漠甲烷、甲酸甲酯、醋酸甲酯、全氯乙烯等五十种危险 化学品。
按照《高毒物品目录》（卫法监[2003] 142号），一氧化碳、苯、氨等属高毒物品。
2. 主要危险有害因素
天津石化公司在生产、储存、装卸过程中主要危险有害因素有火灾、爆炸、中毒，其次, 还存在酸碱灼伤、烫伤、冻伤、机械伤害、噪声、粉尘等危害因素。
3. 生产装置、储存单元安全评价
天津石化公司危险化学品生产、储存评价単元包括炼油厂、烯姪厂、化工厂、物资装备 部、热电厂的装置、设施、公用工程等。天津石化公司各厂装置内部及其与周边设施的防火 间距，基本符合防火规范的要求，装置四周有环行消防道路，装置内配置消防器材；生产装 置工艺路线成熟，设计合理，工艺采用集散控制系统（DCS）控制、操作，装置运行安全平稳， 产品质量合格，工艺技术指标符合设计要求；生产装置设备运行正常，设备选材合理，设备 安全设施较为完备，压力容器、压力管道均为有资质的单位设计、制造、安装、检验和监测， 设备符合石油化工生产企业完好条件，保持了好的技术状况，各类设备能够满足装置安全稳 定运行的要求；在爆炸危险区内，电气设备均选用防爆型，仪表选用本安型；装置内设有防 雷击、防静电等设施，接地良好；装置安全防护设施及措施基本完善，包括消防系统，火灾 报警、监测、控制系统，有毒和可燃气体检测和报警系统，气防用具等，可满足安全生产的 需要；装置有一整套科学的安全管理制度，不同岗位都有安全责任制，有操作可行的操作规 程。装置配有素质高的生产管理人员和完善的安全管理制度，职工进行过专业培训和安全考 核持证上岗；危险化学品仓库各项管理制度齐全，剧毒化学品二甲基二硫设有专库进行储存, 设有电视监控探头、窗户设防护拦网、落实五双管理，并与公安系统联网监控。
4.危险化学品重大危险源辩识
依据《危险化学品重大危险源辨识》（GB 18218-2009）,将炼油厂、烯姪厂、化工厂的 生产装置、油品车间罐区（组）划分为评价単元，进行危险化学品重大危险源辨识，各生产 装置和罐区除化工厂PTA装置、烯姪厂聚丙烯装置外均构成重大危险源。
|
序号 |
单位 |
_______装置部位名称_______ |
级别 |
|
] |
炼油厂 |
常减压一套装置 |
公司级 |
|
2 |
炼油厂 |
催化裂化装置 |
公司级 |
|
3 |
炼油厂 |
气体分幅装置 |
公司级 |
|
4 |
炼油厂 |
常减压二套装置 |
公司级 |
|
5 |
炼油厂 |
焦化汽柴油加氢精制装置 |
公司级 |
|
6 |
炼油厂 |
催化柴油加氢装置 |
公司级 |
|
7 |
炼油厂 |
加氢裂化装置 |
公司级 |
|
8 |
炼油厂 |
制氢装置 |
公司级 |
|
9 |
炼油厂 |
延迟焦化装置 ’ |
公司级 |
|
10 |
炼油厂 |
脱硫制硫/污水汽提装置 |
公司级 |
|
11 |
炼油厂 |
油品作业部油品罐区 |
公司级 |
|
12 |
炼油厂 |
油品电化学精制装置 |
公司级 |
|
13 |
炼油厂 |
汽车、火车装卸车站台 一 |
公司级 |
|
14 |
炼油厂 |
IIOKV变电站 |
公司级 |
|
15 |
炼油厂 |
35KV变电站 一 |
公司级 |
|
16 |
烯姪厂 |
乙烯装置、A罐区 一 |
公司级 |
|
17 |
烯姪厂 |
乙二醇装置、Eo罐区 一 |
公司级 |
|
18 |
烯姪厂 |
聚乙烯装置 |
公司级 |
续表
|
序号 |
单位 |
_______装置部位名称_______ |
级别 |
|
19 |
烯姪厂 |
聚丙烯装置 |
公司级 |
|
20 |
烯姪厂 |
原料及产品罐区（B罐区、C罐区、两万立罐区、 加氢尾油罐区、丁烯-1罐区）________ |
公司级 |
|
21 |
烯姪厂 |
装载栈（站）台（A装载站台、C装载站台、 火车栈台、汽车卸石脑油站台）_______ |
公司级 |
|
22 |
烯姪厂 |
IIOKV变电站 |
公司级 |
|
23 |
化工厂- |
大芳煙装置 |
公司级 |
|
24 |
化工厂- |
芳姪装置 |
公司级 |
|
25 |
化工厂- |
PTA装置 一 |
公司级 |
|
26 |
化工厂 |
油品罐区（北罐区：轻油罐区、重整油罐区、 溶剂油罐区；南罐区：混苯罐区、石脑油罐区、 调和油罐区）________________ |
公司级 |
|
27 |
化工厂- |
聚酯装置 |
公司级 |
|
28 |
热电厂 |
锅炉系统________________ |
公司级 |
|
29 |
热电厂 |
汽机系统 |
公司级 |
|
30 |
热电厂 |
IIOKV变电站 |
公司级 |
|
31 |
热电厂 |
35KV变电站（煤站） 一 |
公司级 |
|
32 |
热电厂 |
35KV变电站（油站） 一 |
公司级 |
|
33 |
水务厂 |
炼油污水处理场 |
公司级 |
|
34 |
水务厂 |
水务厂污水车间 |
公司级 |
|
35 |
水务厂 |
联合车间 |
公司级 |
|
36 |
聚酷厂 |
环氧乙烷储罐 , |
公司级 |
|
37 |
聚酷厂 |
环氧丙烷储罐 |
公司级 |
|
38 |
聚酷厂 |
丙烯睛储罐 |
公司级 |
|
39 |
聚酷厂 |
35KV变电站 一 |
公司级 |
|
40 |
物资装备部 |
烯焼厂危险品仓库 |
公司级 |
|
地址 |
邮编 |
地区代码 | ||||
|
应急指挥中心值班室 |
电话 |
传真 |
电子邮箱 | |||
|
应急指挥中心預京 |
姓名 |
职务 |
办公电话 |
住宅E |
1»话 |
手机 |
|
总指挥 | ||||||
|
__ 副政委 | ||||||
|
应急指挥中心副指挥 | ||||||
|
应急指挥中心副指挥 | ||||||
|
应急指挥中心副指挥 | ||||||
|
应急指挥中心副指挥 | ||||||
|
应急指挥中心副指挥 | ||||||
|
应急指挥中心副指挥 | ||||||
|
成员 | ||||||
|
应急指挥中心 值班室主任 | ||||||
|
应急指挥中心 值班室副主任 | ||||||
天津石化外部应急通讯录
|
______单位______ |
部门/姓名 |
电话 |
传真 |
|
市政府办公厅 |
总值班室 | ||
|
市安全生产监督局 - |
总值班室 | ||
|
市安全生产监督局 - |
应急救援办公室 | ||
|
_____市建委_____ |
抗震设计办公室一 | ||
|
市地震局 - |
值班室 | ||
|
市地震局 - |
监测预报中心 | ||
|
市地震局 - |
地震应急救援处一 | ||
|
市公安局 - |
匪警、求助电话 | ||
|
市公安局 - |
火警 | ||
|
市公安局 - |
交通事故报警 | ||
|
市卫生局 一 |
应急办综合处 | ||
|
市卫生局 一 |
应急处理处 | ||
|
市卫生局 一 |
医疗急救 | ||
|
市水利局 一 |
办公室 | ||
|
市水利局 一 |
防汛抗旱总指挥部办公室 | ||
|
市环保局 - |
办公室 | ||
|
市环保局 - |
值班电话 | ||
|
区政府办公室 一 |
值班电话 | ||
|
区卫生局 一 |
应急办公室 | ||
|
区卫生局 一 |
医疗急救 | ||
|
区水利局 一 |
防汛抗旱总指挥部办公室 | ||
|
区环保局 一 |
办公室 | ||
|
区安监局 - |
总值班室 | ||
|
区安全局 - |
安全生产应急救援办公室 | ||
|
区建委 — |
抗震（办公室）- | ||
|
区人防办 - |
地震办公室 | ||
|
区公安局 - |
匪警、求助电话 | ||
|
区公安局 - |
火警 | ||
|
区公安局 - |
交通事故报警 |
|
序号 |
所在单位______ |
姓名 |
性别 |
出生日期 |
职称 |
专业特长 |
电话 |
|
~Γ |
公司生产部 |
姚金忠 |
~男 |
工程师 |
应急专家 - |
**** | |
|
2 |
公司设备管理部 |
魏冬 |
~男 |
高级工程师 |
设备专家 |
**** | |
|
3 |
公司设备管理部 |
原永禹 |
~男 |
高级工程师 |
电气专家 - |
**** | |
|
4 |
公司设备管理咅厂 |
冯慧山 |
~男 |
高级工程师 |
仪表专家 |
**** | |
|
5 |
公司安全环保部 |
陈文健 |
~男 |
高级工程师 |
安全专家 |
**** | |
|
6 |
消防支队 |
刘玉伟 |
~男 |
高级工程师 |
消防专家 |
**** | |
|
7 |
装备研究院防腐技术 研究室______ |
姚连仲 |
男 |
高级工程师 |
防腐专家 |
**** | |
|
8 |
信息与档案管理中心 |
张绍华 |
ɪ |
高级工程师 |
计算机专家 |
**** | |
|
9 |
炼油厂安全环保部 |
谭兴利 |
ɪ |
高级工程师 |
安全专家 |
**** | |
|
10 |
炼油厂安全环保部 |
孙炳科 |
ɪ |
高级工程师 |
环保专家 |
**** | |
|
11 |
炼油厂技术质量一 |
白云波 |
ɪ |
高级工程师 |
炼油工艺专家 |
**** | |
|
12 |
炼油厂技术质量部― |
石培华 |
ɪ |
高级工程师 |
炼油工艺专家 |
**** | |
|
13 |
炼油厂联合三车矿 |
刘春祥 |
ɪ |
高级工程师 |
炼油工艺专家 |
**** | |
|
14 |
炼油厂联合四车矿 |
贾树军 |
ɪ |
高级工程师 |
炼油工艺专家 |
**** | |
|
15 |
烯烃厂乙烯联合车间 |
杨兰义 |
ɪ |
高级工程师 |
化工工艺专家 |
**** | |
|
16 |
烯烃厂聚乙烯联合车间 |
孙祥升 |
ɪ |
高级工程师 |
化工工艺专家 |
**** | |
|
17 |
化工厂大芳烃车矿 |
时宝琦 |
ɪ |
高级工程师 |
化工工艺专家 |
**** | |
|
18 |
化工厂PTA车间 |
冯利 |
ɪ |
高级工程师 |
化工工艺专家 |
**** | |
|
19 |
化工厂设备管理部― |
钱广华 |
ɪ |
高级工程师 |
设备专家 |
**** | |
|
20 |
化工厂聚酯车间 |
李少山 |
ɪ |
高级工程师 |
化工工艺专家 |
**** | |
|
21 |
热电厂联合一车间 |
李国湘 |
ɪ |
高级工程师 |
电气专家 - |
**** | |
|
22 |
热电厂联合一车矿 |
李文华 |
ɪ |
高级工程师 |
电气专家 - |
**** | |
|
23 |
热电厂联合二车矿 |
张海彬 |
ɪ |
高级工程师 |
电气专家 - |
**** | |
|
24 |
水务厂污水车间一 |
李振峰 |
ɪ |
高级工程师 |
水处理专家 |
**** | |
|
25 |
水务厂污水车间 |
王国栋 |
ɪ |
高级工程师 |
水处理专家 |
**** | |
|
26 |
运销中心设备管理部 |
张彦军 |
ɪ |
高级工程师 |
储运专家 |
**** |
|
类型 |
应急装备/ 物资名称 |
规礙号/ 性能 |
数量 |
配备时间 |
制造单位 |
装备/物资 所属单位 |
备注 |
|
车辆类 | |||||||
|
船舶类 |
救生筏 |
3艘 |
2011 年 |
物装部 | |||
|
检测类 | |||||||
|
防护用品类 | |||||||
|
医疗救护类 | |||||||
|
生命救助类 |
救生衣 |
150件 |
2011 年 |
物装部 | |||
|
器材工具类 | |||||||
|
工程设备类 | |||||||
|
动力燃料类 | |||||||
|
照明设备类 |
自动泛光灯 |
SFW6110B |
2个 |
2011 年 |
深圳海洋王 |
公司 | |
|
通信设备类 |
喊话器 |
1个 |
公司 | ||||
|
工程材料类 |
木桩 |
25方 |
2011 年 |
公司 | |||
|
编织袋 |
30000 条 |
2011 年 |
公司 | ||||
|
镰刀 |
50把 |
2011 年 |
公司 | ||||
|
麻袋 |
3500 条 |
2011 年 |
公司 | ||||
|
铁微 |
550把 |
2011 年 |
公司 | ||||
|
抬筐 |
440个 |
2011 年 |
公司 | ||||
|
铁丝 |
7捆 |
2011 年 |
公司 | ||||
|
临时食宿类 | |||||||
|
其他类 |
|
序号 |
物资内容 |
数量 |
存放地点 |
____________⅛j≡____________ |
|
] |
活性碳 |
14M3 |
物装部防汛物布 |
颗粒型、规格8x30目、碘值911mg∕g |
|
2 |
吸油毡 |
300块 |
物装部防汛物布 |
100 X 100（3mm 厚） |
|
3 |
潜水泵及配管 |
3台 |
物装部防汛物资库 |
泵型号
16Om3∕h 15 米扬程 300kg 1台防爆
20Om3∕h 10 米扬程 18Okg 1台防爆
110m3∕h 10 米扬程 150kg 1台防爆 管线：6寸、4寸各200米（15米一根） |
|
合 计 | ||||
|
序号 |
物资内容 |
____参考型号____ |
数量 |
存放地点 |
备注 |
|
] |
防爆电筒 一 |
海洋王JW7200________ |
5 |
聚酷厂 | |
|
2 |
现场应急照明吹一 |
海洋王FWGF — J_____ |
2 |
聚酷厂 | |
|
3 |
强磁堵漏板 一 |
神封软体2MPa — |
] |
聚酷厂 |
小型 |
|
4 |
话筒_______ |
2 |
聚酷厂 | ||
|
5 |
警戒带 |
反光50m∕卷________ |
2 |
聚酷厂 | |
|
6 |
潜水泵及配管 |
QW150-160-10-15 15kw 16Om3∕h 15米扬程 30Okg ]台防爆_______ |
1 |
聚酷厂 |
配管IOO米 |
|
____合 计___ | |||||
|
序号 |
物资内容 |
____参考型号____ |
数量 |
存放地点 |
备注 |
|
] |
抢险救援器材车一 |
] |
消防支队 | ||
|
2 |
双相异动锯 |
CDC2235 |
] |
消防支队 | |
|
3 |
排烟机 一 |
GIOOHONOA/1.25 |
] |
消防支队 | |
|
4 |
强磁堵漏板 一 |
神封软体、压力：2MPa |
] |
烯姪厂 |
小型 |
|
___合 计___ | |||||
|
序号 |
____名称____ |
____型号____ |
数量 |
____备注____ |
|
1 |
固定中转台______ |
CDR700 |
1 | |
|
2 |
固定基地台______ |
GM3688 |
1 | |
|
3 |
移动中转/基地台 |
GR338 |
1 | |
|
4 |
天馈线防雷系统 |
1 | ||
|
5 |
录音监控系统 |
IPC-610H/GM3688 |
1 | |
|
6 |
防爆对讲机 |
GP328PLUS |
16 | |
|
7 |
防爆电池 |
GP338PLUS |
4 | |
|
8 |
手持扩音器 |
4 | ||
|
9 |
车载扩音器 |
SA-900 |
1 | |
|
10 |
指挥部升降灯 |
SFW6110A |
1 | |
|
11 |
指挥车投光灯 |
YW6211 - |
2 | |
|
12 |
手电筒 |
JW7620TU__________ |
40 | |
|
13 |
应急照明灯 |
FW6100GF-J - |
2 | |
|
14 |
应急吸顶灯 |
NYC9310/NX |
10 |
|
序号 |
任务 |
___________主要工作内容___________ |
|
1 |
侦察、检测 |
⑴侦察事件现场，确认以下情况： a） 被困人员情况； b） 容器储量、燃烧时间、部位、形式、蔓延方向、火势范围与阶段、 对毗邻威胁程度； C）生产装置、控制路线、建（构）筑物损坏程度； d） 确定攻防路线、阵地； e） 现场及周边污染情况 ⑵检测人员在不同方位从火场外围向内检测有害物质的扩散范 围，特别注意对对周边暗渠、管沟、管井等相对密闭空间进行检测。 ⑶了解周边单位、居民、地形等情况。______________ |
|
2 |
隔离、疏散 |
根据现场侦检情况确定警戒区域，进行警戒、疏散、交通管制： ⑴将警戒区域划分为重危区、中危区、轻危区和安全区，并设立 警戒标志，在安全区外视情设立隔离带； ⑵合理设置出入口，严格控制各区域进出人员、车辆、物资，并 进行安全检查、逐一登记； ⑶设立警戒区的同时，有序组织警戒区内的无关人员疏散。 |
|
3 |
救生与救护 |
⑴组成医疗救护组，携带救生器材迅速进入现场。采取正确的救 助方式，将所有遇险人员移至上风或側上风方向空气无污染地区； ⑵对救出人员进行登记、标识和现场急救； ⑶将伤情较重者送医疗急救部门救治； ⑷对于中毒者要使用特效药物对症治疗。____________ |
|
4 |
火场控制 |
在实施灭火前，要对火场现场进行控制，以达到灭火条件： ⑴控险： a） 对周围受火灾威胁的设施及时采取冷却保护措施； b） 利用工艺措施倒罐或排空； C）转移受火势威胁的物资和移动设施； ⑵排险: a） 向泄漏点、主火点进攻之前，应将外围火点彻底扑灭； b） 有的火灾可能造成易燃液体外流，这时可用沙袋或其他材料 筑堤拦截飘散流淌的液体，或挖沟导流将物料导向安全地点； C）用毛毡、海草帘堵住下水井、阴井口等处，防止火焰蔓延； ⑶堵漏：根据现场泄漏情况，研究制定堵漏方案，并严格按照堵 漏方案实施；所有堵漏行动必须采取防爆措施，确保安全； |
|
⑷点燃：对于气体火灾，当罐内气压减小，火焰自动熄灭，或火 焰被冷却水流扑灭，但还有气体扩散且无法实施堵漏，仍能造成 危害时，要果断采取措施点燃。_________________ |
续表
|
序号 |
任务 |
___________主要工作内容___________ |
|
5 |
火灾扑救 |
⑴要达到以下灭火条件时才能实施灭火： a） 周围火点已彻底扑灭、外围火种等危险源已全部控制； b） 着火罐或设施已得到充分冷却； C）兵力、装备、灭火剂已准备就绪； d） 物料源已被切断，且内部压力明显下降； e） 堵漏准备就绪，并有把握在短时间内完成； ⑵灭火：针对不同的危险化学品，选择正确的灭火剂和灭火方法 控制火灾，当已具备灭火条件时，可实施灭火。_________ |
|
6 |
洗消 |
⑴根据现场危险化学品的毒性，考虑在危险区与安全区交界处设 立洗消站，使用相应的洗消药剂； ⑵洗消的对象：中毒的人员在送医院治疗之前、现场医务人员、 消防和其他抢险人员及群众互救人员、抢救及染毒器具等； ⑶洗消污水的排放必须经过环保部门的检测，以防造成次生灾害。 |
|
7 |
清理 |
⑴用喷雾水、蒸气、惰性气体清扫现场内事故罐、管道、低洼、 沟渠等处，确保不留残气（液）； ⑵小量残液，用干沙土、水泥粉、煤灰、干粉等吸附；大量残液， 用防爆泵抽吸或使用无火花盛器收集，集中处理； ⑶在污染地面洒上中和或洗涤剂浸洗，然后用大量直流水清扫现 场，特别是低洼、沟渠等处，确保不留残液； ⑷清点人员、车辆及器材，撤除警戒，做好移交，安全撤离。 |
|
8 |
环境保护措施 |
⑴对场内灭火后的残留物料和消防废水，立即进行、回收、挖坑、 引流、处理，关闭清污分流切换阀，同时对装置区域清净下水总 排放口进行截堵。在水质突变的情况下，紧急投用事故污水调节 罐或污水池； ⑵对场外残留物料和消防废水和污水总排放口，加强监测，对外 排到河道的污染物进行围堵和截堵。______________ |
|
进入火灾现场时，要注意安全防护:
| ||
|
序号 |
典型设施或场景 |
____________注意事项____________ |
|
1 |
装置类发生火灾 爆炸时 |
对于扑救装置类火灾要立体围控，全面控制： ⑴组织良好的供水路线，确保水枪的用水量； ⑵能喷到一定高度的器材装备，充分利用装置的操作平台，框 架结构的孔洞、设备观察孔等架设水枪，指挥层次清楚、指挥 关系明确。 ⑶关阀断料，空间燃烧液体流经部位予以充分冷却，采取上下 立体夹攻的方法消灭空间液体流淌火，对流到地面的燃烧液体， 筑堤导流，泡沫覆盖； ⑷对明沟类的流淌火，要筑堤分割，分段堵截，对暗沟的流淌火， 要泡沫灌注，封闭窒息。____________________ |
|
2 |
大型原油储罐发 生火灾爆炸时 |
⑴扑救原油和重油等具有沸溢和喷溅危险的液体火灾，如有条 件，可采用取放水、搅拌等防止发生沸溢和喷溅的措施； ⑵在灭火同时必须注意计算可能发生沸溢、喷溅的时间和观察 是否有沸溢、喷溅的征兆。 ⑶指挥员发现危险征兆时应迅速作出准确判断，及时下达撤退 命令，避免造成人员伤亡和装备损失。 ⑷扑救人员看到或听到统一撤退信号后，应立即撤至安全地带。 |
|
3 |
液化姪储罐发生 火灾爆炸时 |
⑴扑救液化气体火灾切忌盲目扑灭火势，在没有采取堵漏措施 的情况下，必须保持稳定燃烧；如果意外扑灭了泄漏处的火焰， 也必须立即点燃。 ⑵如果确认泄漏口非常大，根本无法堵漏，只需冷却着火容器 及其周围容器和可燃物品，控制着火范围，直到燃气燃尽，火 势自动熄灭。 ⑶采用i⅛堵i⅛渠盖板、管孔等措施防止泄漏液态姪流入相对密 闭空间。对可能已存在液态焼或可燃（有毒）气体积聚的相对 密闭空间，应根据现场情况立即采取注水（泡沫液）、强风吹扫 等方式进行处置。 ⑷应密切注意各种危险征兆，当出现以下征兆时，必须及时做 出准确判断，下达撤退命令。现场人员看到或听到事先规定的 撤退信号后，应迅速撤退至安全地带。 a） 可燃气体继续泄漏而火种较长时间没有恢复稳定燃烧，现 场可燃气体浓度达到爆炸极限； b） 受辐射热的容器裂口或安全阀出口处火焰变得白亮耀眼、 泄漏处气流发出尖叫声、容器发生晃动等现象。 ⑸扑救液化姪储罐火灾时应注意防止未挥发液化姪造成人员冻 伤，进入液化姪泄漏区域作业必须穿戴专用服装。______ |
|
4 |
天然气管道发生 火灾爆炸时 |
⑴当天然气管道泄漏起火并维持稳定燃烧时，不应盲目灭火。 ⑵当管道压力显著降低或现场火势发生不稳定变化时，应及时 调整灭火方案，防止管道内因降温或产生负压而发生回火及二 次爆炸事件O ⑶在火势得备J控制后，应继续检查建筑物内和地下设施内燃气 浓度，防止再次发生火灾爆炸。________________ |
续表
|
序号 |
典型设施或场景 |
____________注意事项____________ |
|
5 |
运输危险化化学 品的火车、船舶、 汽车等交通工具 途中发生火灾爆 炸时_____ |
⑴应立即向当地政府应急机构报告； ⑵拨打全国危险化学品应急咨询电话； ⑶必要时派出专家和救援力量，配合地方政府做好抢险工作 |
|
6 |
扑救特殊危险化 学品火灾时 |
⑴对于爆炸物品火灾，切忌用沙土盖压，以免增强爆炸物品爆 炸时的威力；扑救爆炸物品堆垛时，水流应采用吊射，避免强 力水流直接冲击堆垛，以免堆垛倒塌引起再次爆炸； ⑵对于遇湿易燃物品火灾，绝对禁止用水、泡沫、酸碱等湿性 灭火剂扑救； ⑶扑救毒害品和腐蚀品的火灾时，应尽量使用低压水流或雾状 水，避免腐蚀品、毒害品溅出；遇酸类或碱类腐蚀品最好调制 相应的中和剂稀释中和； ⑷易燃固体、自燃物品一般都可用水和泡沫扑救，只要控制住 燃烧范围，逐步扑灭即可；但有少数易燃固体、自燃物品的扑 救方法比较特殊，对易升华的易燃固体，受热发出易燃蒸气， 能与空气形成爆炸性混合物，尤其在室内，易发生爆燃，在扑 救过程应不时向燃烧区域上空及周围喷射雾状水，并消除周围 一切火源。____________________________ |
|
序号 |
任务 |
____________工作内容____________ |
|
1 |
现场确认并报警 |
⑴通过现场勘查、工艺参数分析、管道泄漏报警系统定位等手 段确定泄漏点位置。 ⑵关闭泄漏点两端线路截断阀，切断泄漏管段油气源供应。对 于天然气管道还应从两端放空管线对泄漏管段进行放空。 ⑶立即向地方政府报警。__________________ |
|
2 |
地方联动 |
⑴立即向当地政府应急机构报告，请求并配合封闭现场，对警 戒区周边实施交通管制。 ⑵协调地方供电部门切断警戒区内电源。 ⑶保持与地方政府应急部门信息及时沟通，配合地方政府开展 人员疏散、消防气防、抢险救援、信息发布等应急工作。 |
|
3 |
现场检测 |
对泄漏现场原油（成品油）泄漏面积、可燃（有毒）气体浓度、 风向、风力、降水、水流方向、水流速度、土壤或水体污染面 积范围等污染物扩散情况进行持续检测。___________ |
|
4 |
现场警戒、 人员疏散 |
⑴根据现场监测结果，确定泄漏现场警戒区范围； ⑵引导或告知警戒区内需疏散人员尽快疏散至安全区域，疏散 方向应为风向的上风向或側风向，疏散路线宜以公路为主路线。 |
续表
|
序号 |
任务 |
____________工作内容____________ |
|
⑶对受伤、中毒人员进行转移、救护。 ⑷在确保救援人员个人防护完善的情况下对警戒区内失踪人员 进行搜救。 ⑸对警戒区内车辆就地熄火________________ | ||
|
5 |
泄漏点介质处理 |
⑴对泄漏的油品采取开挖引流沟、集油池、布设围油栏、筑坝 等措施进行围堵、引流、集中、回收。 ⑵对无法回收的污染油品，采取用沙土、干粉、泡沫覆盖事故 现场地面等方式收集、清理污染物。 ⑶采用强制通风设备对现场泄漏（挥发）的可燃（有毒）气体 进行吹扫，吹扫方向应朝向安全扩散区域，并结合现场风向、 风力、湿度等情况确定。 ⑷采用在警戒区域布设水幕，向关键工艺设备、建（构）筑物、 植被等喷水（泡沫）降温等方式，对警戒区域内重点目标进行 保护。________________________________ |
|
6 |
抢险作业 |
⑴对于可燃（有毒）气体浓度超过警戒值的抢险作业现场，应 严格控制火源，保持现场持续通风或吹扫，待可燃（有毒）气 体浓度低于警戒值后，方可进场实施抢险作业。 ⑵清理进场道路上障碍物，对难以通行的路面采用铺垫石块、 桥排、钢板等方式加固，道路设置时应同时考虑正常通行道路 和紧急逃生通道设置。 ⑶布置抢险设备，可能存在可燃气体的区域内应使用防爆设备， 抢险人员、设备应处于上风向或側风向，车辆进入警戒区须安 装防火罩。__________________________ |
|
⑷根据泄漏点周边环境实际情况及抢险作业要求，组织清理作 业区间内障碍物，对泄漏管道实施开挖。应采取人工方式清理 开挖管道上方的覆土或堆积体，并设专职人员对现场情况进行 持续检测，必要时应采取喷水（泡沫液）方式进行监护。 ⑸对泄漏点管道进行封堵或更换，涉及用火作业前须严格进行 安全条件确认。 | ||
|
油气管道泄漏现场进行处理时，要注意以下安全要求： 1 .须设置专职人员对可能存在可燃（有毒）气体的场所及周边持续进行监测，严格控制进 入警戒区人员数量，严格现场火源及用电管控；
| ||
|
序号 |
任务 |
____________工作内容____________ |
|
1 |
油气管道泄漏处 于公共聚集场所、 人员密集场所 |
⑴立即向当地政府应急机构报告，疏散警戒范围内的群众到安 全区域。 ⑵对泄漏区域充分进行危害识别，重点排查、检测、确定是否 存在给排水、电力、通信用暗渠、管沟、管井、涵洞、地下室 等相对密闭空间，进行明显标识，并设专人监护，严禁靠近、 滞留人员或停放任何设备、车辆。 ⑶对现场暗渠盖板、管孔、井盖等部位进行封堵，防止泄漏油 品流入相对密闭空间。 ⑷对油气可能已泄漏的相对密闭空间进行风险分析，制定、实 施相应的处置措施。_____________________ |
|
2 |
油气管道泄漏处 于与重要交通线 路（如铁路、咼 等级公路等）穿 （跨）越处 |
⑴立即向当地政府应急机构及交通线路管理部门报告，请求并 配合封闭现场，中断交通，实施管制。 ⑵抢险期间应对道路周边涵洞、暗渠、电缆沟等相对密闭空间 进行检查监测，防止泄漏油气产生积聚。 ⑶泄漏管道抢险结束后，应立即组织清理交通要道及两側安全 距离内的污染物，尽快达到恢复交通条件。__________ |
|
3 |
油气管道泄漏处 于与其它油气管 道穿（跨）越处 |
⑴立即联系其它油气管道管理单位获取相关管道的具体位置、 深度、输送介质等信息，并设置明显现场标识。 ⑵与其它油气管道管理单位协商，制定相应的管道保护措施并 实施。 ⑶加强抢险施工过程中对其它油气管道的警戒、监护，避免抢 险过程中损伤其它油气管道而导致事态扩大。 |
|
4 |
油气管道泄漏处 于环境敏感区（如 自然保护区、旅 游景区、重点工 矿企业区域等） |
⑴立即向当地政府及相关管理部门报告。 ⑵请求并配合相关部门疏散警戒范围内的群众到安全区域。 ⑶立即采取开挖引流沟、布设围油栏、筑坝、喷淋监护等措施 对周边植被、水体、重点建（构）筑物等关键部位进行隔离、 监护 ⑷对⅛!场存在的暗渠、管沟、管井、涵洞等相对密闭空间进行 充分的危害识别和风险分析，设置明显标识，并设专人监护。 ⑸制定并采取有效措施避免抢险过程造成环境敏感区的二次污 染或破坏。___________________________ |
|
5 |
隧道或涵洞内油 气管道泄漏 |
⑴应设置专职人员对隧道（涵洞）内可燃气体浓度、有害气体 浓度、氧含量进行持续监测。 ⑵进入隧道（涵洞）内抢险作业前，必须对隧道（涵洞）进行 强制通风，保证隧道内可燃（有害）气体浓度低于警戒值且氧 含量正常，并应保证隧道（涵洞）内作业期间持续通风。 ⑶严格控制进入隧道（涵洞）作业人数，严禁人员単独进入， 进入隧道（涵洞）内抢险作业的人员必须采取有效方式保持联络。 ⑷应保持隧道（涵洞）内应急逃生通道畅通，并采取夜光、灯 光等方式进行明显标识。 ⑸隧道（涵洞）内使用的设备须满足防爆、防水、防潮要求。 |
续表
|
序号 |
任务 |
____________工作内容____________ |
|
⑹在坡度较陡的隧道内进行作业时应满足高处作业安全要求。 ⑺对于采取双管敷设的天然气管道的隧道，应优先考虑更换备 用管道恢复运行，待条件允许时再进行泄漏管道修复。 |
|
序号 |
任务 |
___________主要工作内容___________ |
|
1 |
侦察、检测 |
⑴侦察事件现场，确认以下情况： a） 被困人员情况； b） 容器储量、泄漏量、泄漏部位、形式； C）设施、建（构）筑物险情及可能引发爆炸燃烧的各种危险源； d）现场及周边污染情况 ⑵检测泄漏物质、浓度、扩散范围，特别是下水道、密闭的建 构筑物物质浓度及范围； ⑶测定风向、风速等气象数据； ⑷了解周边単位、居民、地形、电源、点火源等情况。 |
|
2 |
隔离、疏散 |
根据现场侦检情况确定警戒区域，进行警戒、疏散、交通管制： ⑴将警戒区域划分为重危区、中危区、轻危区和安全区，并设 立警戒标志，在安全区外视情设立隔离带； ⑵合理设置出入口，严格控制各区域进出人员、车辆、物资， 并进行安全检查、逐一登记； ⑶将警戒区及污染区内与事故应急处理无关的人员撤离；应向 上风方向转移；明确专人引导和护送疏散人员到安全区，并在 疏散或撤离的路线上设立哨位，指明方向； ⑷如事故物质有毒时，需要佩戴个体防护用品或采用简易有效 的防护措施，并有相应的监护措施； ⑸注意不要在低洼处滞留，要查清是否有人留在污染区。 |
|
3 |
控制泄漏源 |
⑴采用关闭阀门、停止作业或改变工艺流程、物料走副线、局 部停车、打循环、减负荷运行等切断泄漏源； ⑵堵漏：采用合适的材料和技术手段堵住泄漏处。所有堵漏行 动必须采取防爆措施，要有监护人，必要时用水枪、水炮掩护； ⑶根据泄漏对象，对非溶于水且比水轻的易燃液体，可向罐内 适量注水，抬高液位，形成水垫层，缓解险情，配合堵漏。 ⑷倒罐或转移危险的设施（罐）________________ |
|
4 |
对泄漏物的处理 |
⑴围堤堵截：如果化学品为液体，泄漏到地面上时会四处蔓延 扩散，难以收集处理。为此需要筑堤堵截或者引流到安全地点。 对于贮罐区发生液体泄漏时，要及时关闭雨水阀，防止物料沿 明沟外流。____________________________ |
续表
|
序号 |
任务 |
___________主要工作内容___________ |
|
⑵稀释：为减少大气污染，通常是采用水枪或消防水带向有害 物蒸汽云喷射雾状水，加速气体向高空扩散，使其在安全地带 扩散。在使用这一技术时，将产生大量的被污染水，因此应疏 通污水排放系统。对于可燃物，也可以在现场施放大量水蒸气 或氮气，破坏燃烧条件。对于某些毒性大的物质，还可以在消 防车、洗消车、撒水车水罐中加入中和剂，驱散、稀释、中和。 ⑶覆盖：对于液体泄漏，为降低物料向大气中的蒸发速度，可 用泡沫或其他覆盖物品覆盖外泄的物料，在其表面形成覆盖层， 抑制其蒸发。 ⑷收容（集）：对于大型泄漏，可选择用隔膜泵将泄漏出的物料 抽入容器内或槽车内；当泄漏量小时，可用沙子、吸附材料、 中和材料等吸收中和。 ⑸废弃：将收集的泄漏物运至废物处理场所处置。用消防水冲 洗剩下的少量物料，冲洗水排入含油污水系统处理。_____ | ||
|
5 |
现场急救 |
⑴将染毒者迅速撤离现场，转移到上风或側上风方向空气无污 染地区； ⑵有条件时应立即进行呼吸道及全身防护，防止继续吸入染毒； ⑶对呼吸、心跳停止者，应立即进行心脏挤压，采取心肺复苏 措施，并给予氧气. ⑷立a卩脱去被污染信的服装；皮肤污染者，用流动清水或肥皂 水彻底冲洗；眼睛污染者，用大量流动清水彻底冲洗。 ⑸做好自身及伤病员的个体防护 ⑹使用特效药物对症治疗，详见本预案4.2.4中毒现场救治。 ⑺严重者送医院观察治疗。_________________ |
|
6 |
洗消 |
⑴在危险区与安全区交界处设立洗消站； ⑵洗消的对象：轻度中毒的人员、重度中毒人员在送医院治疗 之前、现场医务人员、消防和其它抢险人员以及群众互救人员、 抢救及染毒器具； ⑶使用相应的洗消药剂； ⑷洗消污水的排放必须经过环保部门的检测，以防造成次生灾害。 |
|
7 |
清理 |
⑴少量残液，用干砂土、水泥粉、煤灰、干粉等吸附，收集后 作技术处理或视情倒至空旷地方掩埋；对与水反应或溶于水的 也可视情况直接使用大量水稀释，污水放入废水系统； ⑵大量残液，用防爆泵抽吸或使用无火花盛器收集，集中处理； ⑶在污染地面上洒上中和或洗涤剂浸洗，然后用大量直流水清 扫现场，特别是低洼、沟渠等处，确保不留残液； ⑷清点人员、车辆及器材； ⑸撤除警戒，做好移交，安全撤离。______________ |
续表
|
序号 |
任务 |
___________主要工作内容___________ |
|
8 |
环境保护措施 |
⑴对场内泄漏液体物料，立即进行、回收、挖坑、弓I流、处理， 关闭清污分流切换阀，同时对装置区域清净下水总排放口进行 截堵。在水质突变的情况下,紧急投用事故污水调节罐或污水池。 ⑵对场外泄漏和污水总排放口，加强监测，对外排到河道的污 染物进行围堵和截堵。____________________ |
|
进入泄漏现场进行处理时，要注意安全防护
4.应急处理时严禁单独行动，要有监护人，必要时水枪、水炮掩护。____________ | ||
|
序号 |
任务 |
____________注意事项____________ |
|
1 |
泄漏发生在公共 聚集场所、人员 密集场所时 |
⑴立即向当地政府应急机构报告，疏散警戒范围内的群众到安 全区域。 ⑵对泄漏区域充分进行危害识别，重点排查、检测、确定是否 存在给排水、电力、通信用暗渠、管沟、管井、涵洞、地下室 等相对密闭空间，进行明显标识，并设专人监护，严禁靠近、 滞留人员或停放任何设备、车辆。 ⑶对现场暗渠盖板、管孔、井盖等部位进行封堵，防止危险化 学品泄漏到相对密闭空间。 ⑷已泄漏到相对密闭空间时，要进行风险分析，制定、实施相 应的处置措施。________________________ |
|
2 |
泄漏位置处于与 重要交通线路 （如铁路、咼等级 公路等）穿（跨） 越处 |
⑴立即向当地政府应急机构及交通线路管理部门报告，请求并 配合封闭现场，中断交通，实施管制。 ⑵抢险期间应对道路周边涵洞、暗渠、电缆沟等相对密闭空间 进行检查检测，防止易燃易爆气体积聚。 ⑶抢险结束后，应立即组织清理交通要道及两側安全距离内的 污染物，尽快达到恢复交通条件。______________ |
|
3 |
泄漏发生在海 （水）上时 |
⑴立即向当地政府、环保、海事等相关管理部门报告，封闭泄 漏水域，进行海（水）上交通管制。 ⑵视现场情况采取恰当方式，在下流向、下风向进行围堵、回收、 消除，并对污染物扩散情况进行持续检测。__________ |
|
4 |
泄漏发生在隧道 或涵洞内时 |
⑴应设置专职人员对隧道（涵洞）内可燃气体浓度、有害气体 浓度、氧含量进行持续监测。 ⑵进入隧道（涵洞）内抢险救援前，必须对隧道（涵洞）进行 强制通风，保证隧道内可燃（有害）气体浓度低于警戒值且氧 含量正常，并应保证隧道（涵洞）内作业期间持续通风。 |
续表
|
序号 |
任务 |
____________注意事项____________ |
|
⑶严格控制进入隧道（涵洞）抢险人数，严禁人员単独进入， 进入隧道（涵洞）内抢险人员必须采取有效方式保持联络。 ⑷应保持隧道（涵洞）内应急逃生通道畅通，并采取夜光、灯 光等方式进行明显标识。 ⑸隧道（涵洞）内使用的设备须满足防爆、防水、防潮要求。 |
|
序号 |
任务 |
________主要工作内容和注意事项________ |
|
1 |
应急监测 |
对事件现场及疑似人员进行辐射监测，对疑似污染物进行检测， 及时上报相关数据。 ⑴对放射污染区域按照从外围到中心逐步进行监测，确定受污 染范围； ⑵放射性污染物妥善处置后，对现场及周边环境辐射水平进行 监测，确保辐射水平低于规定的控制限值； ⑶对找回的丢失、被盗放射源进行泄漏检测，掌握放射源安全 现状； ⑷严格应急人员出入事发现场的相关程序，做好剂量监测工作， 建立应急人员的健康管理档案，实施健康监护。_______ |
|
2 |
安全防护 |
根据不同类型放射性事件特点，为应急工作人员配备相应的专 业防护设备，在确保自身安全的情况下，实施救援工作。 ⑴要选择对事件现场比较熟悉和经过培训并技术比较熟练的人 员为现场应急人员。一切人员在进人现场前要明确职责，在安 全防护上必须服从指挥和命令。 ⑵应急人员应采取安全可靠的防护措施，尽可能减少内、外照 射和表面污染； ⑶尽量缩短应急人员在事故现场的时间，在合理达到的范围内 尽量减少照射。应急人员所受到的照射不应超过职业照射的最 大単一年剂量限值50mSv ； ⑷应急人员所接受的剂量可能超过50mSv,应急人员的工作应 是自愿的，应事先将采取行动所面临的健康危险清楚而全面的 通知工作人员，并在实际可行的范围内，就需要采取的行动对 他们进行特殊培训； ⑸应急选择剂量监测仪表时要注意其所能测定的辐射类型和量 程范围，在强Y场下处理事件时，最好使用个人剂量报警仪； ⑹与丢失、被盗放射性同位素密切接触人员应及时送到专业机 构进行受照剂量估算。____________________ |
|
3 |
警戒疏散 |
在现场周围设立警戒区、设置明显的放射性或者显示危险信号， 及时疏散非应急处置人员，实行交通管制。__________ |
|
4 |
医疗救护 |
对危重伤病员进行紧急救护，非放射损伤人员和中度以下放射 损伤人员送当地卫生行政部门指定的医疗机构救治，中度及以 |
续表
|
序号 |
任务 |
________主要工作内容和注意事项________ |
|
上放射损伤人员送省级卫生行政部门指定的医疗机构或核辐射 损伤救治基地救治。为避免继续受到辐射照射，应将伤员迅速 撤离事故现场。_______________________ | ||
|
5 |
受污染人员处置 |
对可能和已经受到放射性污染的人员进行放射性污染检测，对 受污染伤员进行去污处理，防止污染扩散。__________ |
|
6 |
受照剂量估算 |
收集可供估算人员受照剂量的生物样品和物品，对收到或可能 受到照射的人员进行辐射剂量估算。_____________ |
|
7 |
公众防护 |
指导公众做好个人防护，开展心理效应防治；根据情况提出保 护公众健康的措施建议。__________________ |
|
8 |
污染处置 |
采取阻断、覆盖、隔离、过滤、清洗、封闭、中和、稀释、转 移等措施处置污染物、清理事件现场，防止环境污染扩大，避 免产生二次污染。 ⑴为防止放射性话质的扩散，凡污染区域的任何人员、车辆和 物品，只有经过检测，其污染程度低于规定的控制限值时才允 许离开现场或携出。受到污染的人员、车辆和物品检测前应在 现场指定区域洗消去污； ⑵放射性污染物由专业机构进行处置，任何人不得私自处置污 染物； ⑶污染现场未达到安全水平之前，不得解除封锁，将事故的后 果和影响控制在最低限度； ⑷丢失、被盗放射源被熔炼或加工成金属制品时，应设法追回 被放射，性污染的成品或半成品。________________ |
|
序号 |
任务 |
________主要工作内容和注意事项________ |
|
1 |
放射性同位素丢 失、被盗 |
⑴封锁、保护好现场，组织力量排查与搜寻丢失或被盗的放射 ，性同位素； ⑵配合公安机关进行调查、侦破，禁止故意破坏事件现场、毁 灭证据； ⑶事件发生単位准备丢失、被盗放射性同位素宣传资料，必要 时在指定区域张贴发布； ⑷组织专业机构对疑似受照射人员体检、对疑似污染区域进行 环境监测； ⑸与新闻媒体沟通，掌握宣传主动，避免造成不良社会影响。 |
|
2 |
放射性同位素与 射线装置失控 |
⑴立即疏散现场防护范围内的人员，切断事故源并封锁现场； ⑵对可能受辐射损伤的人员，立即采取暂时隔离和应急救援措 施，并根据需要实施其他医疗救治及处理措施； ⑶做好应急处置人员的个人防护,确保安全的前提下,制定屏蔽、 封装方案，安排专业人员对失控的放射性同位素收储； |
续表
|
序号 |
任务 |
________主要工作内容和注意事项________ |
|
2 |
放射性同位素与 射线装置失控 |
⑷对可能受辐射损伤的人员，立即采取暂时隔离和应急救援措 施，在采取有效个人安全防护措施的情况下对人员去污，并根 据需要实施其他医疗救治及处理措施； ⑸收储放射性同位素后，应对收储装置进行检测，确保无射线 泄漏及收储装置表面污染。_________________ |
|
3 |
人员受到意外的 异常照射 |
⑴撤离事件现场有关工作人员，封锁现场，切断可能造成次生 事件的环节； ⑵对于受到或可能受到异常照射和放射性损伤的人员，迅速送 往专业医疗机构进行诊断和治疗；______________ |
|
⑶组织专业人员携带仪器设备赶赴事件现场，核实事件情况， 初步估算受照剂量； ⑷关注病人的临床症状，详细了解被救治人员的受照射情况， 力求对其所受剂量做出合理估计； ⑸对超剂量照射人员应建立详细档案并跟踪治疗情况。____ | ||
|
4 |
放射性污染 |
⑴立即疏散现场人员，封锁现场； ⑵对可能受放射性污染或者辐射损伤的人员，立即采取暂时隔 离和应急救援措施，在采取有效个人安全防护措施的情况下对 人员去污，并根据需要实施其他医疗救治及处理措施； ⑶切断一切可能扩大污染范围的环节，严防对食物、畜禽及水 源造成污染； ⑷组织辐射环境监测机构对环境污染情况进行检测，确定污染 范围和污染程度并对污染区域进行标志； ⑸对泄漏的放射性同位素、污染区域土壤及其他放射性同位素 沾染物回收装入专用屏蔽容器内，送交有资质的放射性废物处 置机构处置或在通过环评的放射性废物衰减池暂存。_____ |
|
5 |
放射源落井 |
⑴以不破坏放射源为原则制定打捞方案，落实打捞队伍并尽快 实施； ⑵组织辐射环境监测机构对现场进行监测，必要时进行环境影 响评估； ⑶事件发生单位对打捞起的放射源经外观检查及泄漏测试后立 即放/JM容器； ⑷在打捞未果时,制定封井方案,确保放射源有效固封于目的层。 |
|
Hb | |||||||||||||||||||||
|
題 | |||||||||||||||||||||
|
如 | |||||||||||||||||||||
|
略 贺 |
≡ 頫 |
黑 i≡ |
相雖贺略 |
SW W IiJ |
拥岀 | ||||||||||||||||
I 平剥旦*≡⅛*佃福K甘li≡,v涅⅛ftH<
|
我∣⅛ ⅛型 ∏?旧幽RI 《《環忘 ....濾.. 出頫:⅛ 膜滅仙贺Y |
Jl⅛τn Vr- ∖-√ | |||||||||||
|
贸 | ||||||||||||
|
□∣Γ> |
1—1 |
Z |
Co |
寸 |
LO |
9 |
Z |
8 |
6 |
O |
I 平剥旦*≡⅛*佃福K甘li≡,v涅⅛ftH<
天津石化公司生产安全事故应急处置卡2
应急指挥中心办公室
|
组成 |
应急指挥中心办公室设在生产部，由生产部、安全环保部和办 公室组成。 主任：由公司分管领导担任 副主任：生产部部长、安全环保部部长、办公室主任 | |
|
序号 |
行动内容 |
执行情况 (J) |
|
1 |
全面跟踪、了解生产安全事故的发展动态及处 置情况，及时向应急指挥中心汇报。_____ | |
|
2 |
保持各应急工作组之间的信息沟通渠道，与各 应急工作组负责人沟通，汇总、传递相关信息。 | |
|
3 |
负责召集应急会议，做好会议记录，并形成纪 要。____________________________ | |
|
4 |
负责生产营运指挥系统的运维监管，应急状态 下迅速启动信息快速交换的通道，并保持畅通。 | |
|
5 |
按照应急指挥中心指令，向地方政府主管部门 (应急办公室、安监局、环保局等)报告和求 援。____________________________ | |
|
6 |
负责应急指挥中心交办的其他任务。_____ | |
|
7 |
其他 | |
天津石化公司生产安全事故应急处置卡3
现场应急指挥部
|
组成 |
现场指挥及成员由天津石化应急指挥中心根据事故情况指 派。 | |
|
序号 |
行动内容 |
执行情况 (J) |
|
1 |
负责现场应急指挥工作，执行应急指挥中心 指令。______________________ | |
|
2 |
收集现场信息，核实现场情况，针对事态发 展制定和调整现场应急处置方案并组织实 施。__________________________ | |
|
3 |
负责整合、调配现场应急资源，根据现场情 况及时向应急指挥中心提出求援申请。 | |
|
4 |
及时向应急指挥中心和地方政府汇报应急处 置情况。____________________ | |
|
5 |
组织、协调、指挥现场各应急专业组及二级 单位应急救援工作。____________ | |
|
6 |
收集、整理应急处置过程的有关资料。 | |
|
7 |
核实应急终止条件，并向应急指挥中心请示 应急终止。__________________ | |
|
8 |
其他 | |
天津石化公司生产安全事故应急处置卡2
集团公司及地方政府主要联系电话
|
______单位 |
值班电话 |
传真 |
|
总部生产调度指挥中心 | ||
|
总部办公厅总值班室____ | ||
|
天津市应急办公室/总值班室 | ||
|
天津市安全生产监督管理局 | ||
|
天津市公安局________ | ||
|
天津市国资委党委宣传工作处 | ||
|
滨海新区应急办公室____ | ||
|
滨海新区总值班室_____ | ||
|
滨海新区安全生产监督管理局 | ||
|
滨海新区区委宣传部____ | ||
|
东丽区应急办公室_____ | ||
|
东丽区总值班室______ | ||
|
东丽区安全生产监督管理局 |
应急指挥中心主要成员联系电话
|
主任 | ||||
|
副主任 | ||||
|
应急指挥 值班室副 主任 | ||||
天津石化公司生产安全事故应急处置卡3
主要协作单位联系电话
|
单位 |
值班电话 |
传真 |
|
总部生产调度指挥中心 | ||
|
总部办公厅总值班室 | ||
|
东丽区应急办公室 | ||
|
东丽区总值班室 | ||
|
东丽区安全生产监督管 理局_________ |
应急救援单位
|
单位 |
姓名 |
办公电话 |
手机 |
|
津滨公司 | |||
|
海盛公司 | |||
|
联维公司一 | |||
|
万全公司一 |
主要应急资源及来源
|
类型 |
名称 |
规格型号 |
数量 |
所属单位 |
|
车辆类 |
通讯指挥消防 |
FXZ25 |
] |
消防支队 |
|
抢险救援器材 |
] |
消防支队 | ||
|
消防车 |
27 |
消防支队 | ||
|
救护车 |
CA5020XJH |
] |
消防支队 | |
|
工程 抢险类 |
双相异动锯 |
CDC2235________ |
] |
消防支队 |
|
排烟机 |
GlOOHONoA/1. 25 |
] |
消防支队 | |
|
强磁堵漏板 |
神封软体、压力 2Mpa |
2 |
烯炷部 聚醜部 |
伊仪參部笋絆 ∖∖ Yingji YU-an Fanben
ShihUa Qiye ShengChalI AiIqUan ShigUy^Z N02, 尝 * 加沪泱⅛I
2
5
6
I
天津石化公司生产安全事故应急处置卡4
天津石化公司生产安全事故应急处置卡4
技术处置组
主要联系电话
|
组成 |
组长单位：生产部 成员单位：技术质量部、经营计划部 | |
|
序号 |
行动内容 |
执行情况 (J) |
|
1 |
收集现场信息，核实现场情况。 | |
|
2 |
针对生产安全事故提出技术处置建议和方案。 | |
|
3 |
组织制定现场应急处置方案。_________ | |
|
4 |
协调和维持事发单位和波及单位的生产平衡。 | |
|
5 |
协调原辅料供应。______________ | |
|
6 |
调动、协调公司内、外部专家。________ | |
|
7 |
其他___________________ | |
|
姓名 |
职务 |
办公电话 |
手机 |
公司内'外部专家联系电话
|
姓名 |
专业特长 |
办公电话 |
手机 |
滋⅜l咨* γingl⅛:YU-an Fanben
天津石化公司生产安全事故应急处置卡5
应急救援组
|
组成 |
组长单位：消防支队 成员单位：保卫部、地方消防队、中国石化和联防灭火区域 华北片成员单位消防队 | |
|
序号 |
行动内容 |
执行情况 (J) |
|
1 |
组织调动、协调公司内、外部消防应急救 援队伍。 | |
|
2 |
进行现场救护 | |
|
3 |
组织现场灭火、洗消 | |
|
4 |
布置现场保卫和警戒工作 | |
|
5 |
负责对抢修现场进行保护 | |
|
6 |
负责配合联防协助单位协同作战 | |
|
7 |
负责人员疏散及交通管制 | |
|
8 |
其他 | |
天津石化公司生产安全事故应急处置卡5
主要联系电话
|
姓名 |
职务 |
办公电话 |
手机 |
主要应急资源及来源
|
类型 |
名称 |
规格型号 |
数 量 |
所属单位 |
|
车辆类 |
通讯指挥消防车 |
FXZ25 |
1 |
消防支队 |
|
抢险救援器材车 |
1 |
消防支队 | ||
|
消防车 |
27 |
消防支队 | ||
|
救护车 一 |
CA5020XJH |
1 |
消防支队 | |
|
工程 抢险类 |
双相异动锯 |
CDC2235 |
1 |
消防支队 |
|
排烟机 一 |
GIOOHON0A/1. 25 |
1 |
消防支队 | |
|
强磁堵漏板 |
神封软体、压力： 2Mpa |
2 |
烯炷部 聚醜部 | |
|
船舶类 |
救生筏 |
3 |
保卫部 | |
|
救助类 |
救生衣 |
150 |
保卫部 |
ShihUa Qiye ShengChan AiIqUalI ShigUy^ZN、蔘尝 * 加沪泱降
2
5
8
I
天津石化公司生产安全事故应急处置卡6
工程抢险组
|
组成 |
组长单位：设备管理部 成员单位：工程部、物资装备部 | |
|
序号 |
行动内容 |
执行情况 (√) |
|
1 |
根据现场勘査，确认需抢修的设备。 | |
|
2 |
针对事故破坏情况，确定现场紧急修复作 业方案。__________________ | |
|
3 |
组织调动、协调公司内、外应急协作的检 维修、工程施工单位进行现场抢险。 | |
|
4 |
掌握抢修情况，及时向指挥部汇报进度及 现场状况。________________ | |
|
5 |
负责对损坏设备设施的修复、检验、恢复。 | |
|
6 |
其他 | |
天津石化公司生产安全事故应急处置卡1
环境监测组
|
组成 |
组长单位：安全环保部 成员单位：职业健康与环境中心 | |
|
序号 |
行动内容 |
执行情况 (√) |
|
1 |
带上检测仪器迅速赶赴现场 | |
|
2 |
对事故现场周边进行大气毒害物的监测 | |
|
3 |
对排水系统进行检査，进行水体污染监测。 | |
|
4 |
组织对事故现场周围进行不间断的监测 | |
|
5 |
将监测结果及时报现场指挥部 | |
|
6 |
其他 | |
天津石化公司生产安全事故应急处置卡6
主要联系电话
|
姓名 |
职务 |
办公电话 |
手机 |
主要应急协作单位及资源
津滨公司：大型吊装机械、带压堵漏机具等。
海盛公司：运输车辆、大型挖掘机、铲车等。
联维公司：乙烯设备抢险。
万全公司：炼油设备抢险。
利源公司：真空吸油车、物料收集桶、物料收集泵、隔膜泵等。
天津石化公司生产安全事故应急处置卡1
主要联系电话
|
姓名 |
职务 |
办公电话 |
手机 |
主要应急资源
职业健康与环境中心：大气、环境、水体监测设备，监测车。
滋⅜l咨* γingl⅛:YU-an Fanben
ShihUa Qiye ShengChan AiIqUalI 、蔘尝 * 加沪泱降
天津石化公司生产安全事故应急处置卡8
医疗救护组
|
组成 |
组长单位：综合管理部 成员单位：消防支队、安全环保部、医院(协议单位) | |
|
序号 |
行动内容 |
执行情况 (√) |
|
1 |
对受伤、中毒人员的医疗救护 | |
|
2 |
组织调动、协调公司内、外部医疗救护资 源 | |
|
3 |
调动、协调公司内、外部医疗专家 | |
|
4 |
负责受伤、中毒人员运送和救护 | |
|
5 |
其他 | |
天津石化公司生产安全事故应急处置卡9
资源协调组
|
组成 |
组长单位：生产部 成员单位：物资装备部、设备管理部、工程部、综合管理部 | |
|
序号 |
行动内容 |
执行情况 (√) |
|
1 |
协调和调动应急救援队伍、装备和物资 | |
|
2 |
组织协调应急物资的快速釆购和运送渠道 | |
|
3 |
其他 | |
天津石化公司生产安全事故应急处置卡8
主要联系电话
|
姓名 |
职务 |
办公电话 |
手机 |
主要应急资源及来源
消防支队：气防车、担架、急救药品、生命探测仪、空呼等。
大港医院：是一所二级甲等医保定点综合医院，设有内科、外科、妇 科、儿科等22个临床专业科室，检验、放射、功能等13 个医技科室，开设病床302张，在创伤性外科急救等方面 形成了特色。开通了 120急救电话，三辆救护车24小时待 命。
天津石化公司生产安全事故应急处置卡9
主要联系电话
|
姓名 |
职务 |
办公电话 |
手机 |
主要应急资源及来源
|
类型 |
名称 |
规格型号 |
数 量 |
所属单位 |
|
车辆类 |
通讯指挥消 防车 |
FXZ25 |
1 |
消防支队 |
|
抢险救援器 材车 |
1 |
消防支队 | ||
|
消防车 |
27 |
消防支队 | ||
|
救护车 |
CA5020XJH |
1 |
消防支队 | |
|
工程抢险类 |
双相异动锯 |
CDC2235 |
1 |
消防支队 |
|
排烟机 |
GIOOHON0A/1. 25 |
1 |
消防支队 | |
|
强磁堵漏板 |
神封软体、压力： 2Mpa |
2 |
烯炷部 聚醵部 | |
|
照明设备类 |
自动泛光灯 |
SFW6110B |
2 |
公司 |
|
工程材料类 |
木桩、编织袋、麻袋等 |
公司 | ||
滋⅜l咨* γingl⅛:YU-an Fanben
ShihUa Qiye ShengChan AiIqUalI 、蔘尝 * 加沪泱降
天津石化公司生产安全事故应急处置卡10
公共关系与后勤组
|
组 成 |
组长单位：办公室 成员单位：宣传部、企业管理部、人事部、纪委、综合管理部、 保卫部、信息档案管理中心 | |
|
序 号 |
行动内容 |
执行情况 (√) |
|
1 |
协调公共关系，提供法律支持，做好应急过程 中的后勤保障。________________ | |
|
2 |
收集、跟踪新闻媒体、网络、社会公众等各方 面舆情信息。________________ | |
|
3 |
负责新闻稿、公告、信息发布材料和上报材料 的起草工作。。_________________ | |
|
4 |
根据应急指挥中心指令，组织对外信息发布。 | |
|
5 |
负责与媒体、内部员工及利益相关方的沟通和 告知。 | |
|
6 |
分析事故处置的法律责任，提供法律支持。 | |
|
7 |
确保现场实时记录(录音、录像)及时录制和 保存。 | |
|
8 |
确保应急通讯、信息网络的畅通。______ | |
|
9 |
负责应急指挥中心应急过程中的交通、食宿、 保卫等后勤保障工作。___________ | |
|
10 |
其他 | |
天津石化公司生产安全事故应急处置卡11
资金保险组
|
组成 |
组长单位：财务部 成员单位：人事部、发展计划部、安全环保部、企业管理 部、纪委、审计部 | |
|
序号 |
行动内容 |
执行情况 (√) |
|
1 |
落实应急物资、应急处置等应急资金 | |
|
2 |
处理保险和理赔 | |
|
3 |
分析财务风险并提供应对策略 | |
|
4 |
其他 | |
天津石化公司生产安全事故应急处置卡10
主要联系电话
|
姓名 |
职务 |
办公电话 |
手机 |
天津石化公司生产安全事故应急处置卡11
主要联系电话
|
姓名 |
职务 |
办公电话 |
手机 |
滋⅜l咨* γingl⅛:YU-an Fanben
ShihUa Qiye ShengChan AiIqUalI ShigUy^ZN、蔘尝 * 加沪泱降
中国石油化工集团公司天津石化公司 化工厂生产安全事故应急预案
XXXX年X月XX日
1总则
1.1适用范围
1.2编制依据
1.3衔接预案
1.4应急预案体系
1.5应急启动条件
2事故风险描述
3应急组织机构与职责
3.1化工厂应急指挥部
3.2应急指挥办公室
3.3现场应急指挥部
3.3.1技术处置组
3.3.2应急救援组
3.3.3工程抢险组
3.3.4应急资源协调组
3.3.5后勤保障组
3.4专家组
4应急响应
4.1信息报告
4.1.1信息接报
4.1.2信息处置与研判
4.2预警
4.2.1预警准备
4.2.2响应准备
4.2.3预警解除
4.3应急启动
4.3.1召开现场应急会议
4.3.2报告天津石化公司
4.3.3协调资源
4.3.4应急过程后勤保障
4.4应急处置
4.4.1火灾爆炸应急处置
4.4.2危险化学品泄漏和中毒应急处 置措施
4.4.3油气管道泄漏应急处置措施
4.4.4气防应急处置措施
4.5应急暂停及终止
5后期处置
6保障措施
7应急预案管理
8附则
9附件
附件1编制依据
附件2化工厂风险分析结果
附件3化工厂内部应急通讯录
附件4化工厂外部应急通讯录
附件5化工厂应急处置专家
附件6化工厂应急设备和物资一览表
附件7化工厂要害（重点）部位、关 键装置一览表
附件8化工厂所属単位区域分布图
附件9化工厂应急人员集结疏散图
附件10化工厂主要原料，在产品，产 品有关安全的物化性质数据表
附件11化工厂厂际间和界外油气管线 走向图表
附件12化工厂排水管网及排污口设置 平面图
本预案适用于天津石化公司化工厂及所属各车间。
本预案依据国家及地方有关法律、法规、标准和应急预案，以及天津石化公司相关管理 规定，具体编制依据见附件1。
《天津石化公司生产安全事故应急预案》
《化工厂基层单位生产安全事故现场处置方案》
天津石化公司化工厂生产安全事故应急预案分作业部级预案和车间现场处置方案两级管理。
符合以下条件之一时，应启动化工厂应急响应：
(1) 地方政府、天津石化公司已经启动应急响应或地方政府、天津石化公司要求化工厂 启动应急预案时；
(2) 造成或可能造成人员死亡及重伤、中毒；
(3) 发生火灾爆炸；
(4) 危险化学品发生泄漏，或已流入下水道、建筑物等密闭空间，有可能发生空间爆炸;
(5) 因环境污染直接导致人员中毒的；
(6) 由于公用工程供应中断导致重要设备停运、装置停产或可能造成人员伤亡；
(7) 基层单位处置能力不足以控制事态发展，请求启动化工厂级应急预案，并经化工厂 应急指挥部确认。
根据风险分析结果，化工厂在生产过程中存在火灾爆炸、危险化学品泄漏、人员中毒、 公用工程供应中断等重大风险，具体见附件2。
总指挥：化工厂经理或党委书记
副总指挥：化工厂各主管副经理、党委副书记、专家、副总工程师
成 员：生产科、安全环保科、设备管理科、技术质量科、综合管理科(保卫组)、 人事教育科、财务科、党委工作部、纪委(监察部)、工会(团委)、大项目组及外聘协议単 位负责人
遇总指挥不在时按化工厂班子成员领导排序自然代理总指挥。
化工厂应急指挥部是化工厂应急管理的最高指挥机构，负责化工厂生产安全事故的应急 工作，职责如下:
(1) 发生厂级及以上生产安全事故时，必须在半小时内向天津石化应急指挥中心办公室 报告；
(2) 接受天津石化应急指挥中心的领导，落实相关指令；
(3) 下达预警和预警解除、应急响应启动和终止指令；
(4) 审定化工厂生产安全事故应急预案及应急处置方案，统一协调应急资源；
(5) 确定现场应急指挥部人员名単和专家组名単，并下达派出指令；
(6) 审定并签发向天津石化应急指挥中心的报告；
(7) 应急处置过程中，配合天津石化应急指挥中心、政府的应急工作。
应急指挥办公室设在生产科(调度室)，由生产科、安全环保科和综合管理科组成。
主任：分管安全生产副经理
副主任：生产科主任、安全环保科主任、综合管理科主任
应急指挥办公室是化工厂应急指挥部的执行机构，职责如下:
(1) 接受应急事故报告，跟踪事故发展动态及处置情况，及时向化工厂应急指挥部汇报、 请示并落实指令；
(2) 按照化工厂应急指挥部指令，及时通知化工厂职能科室、基层単位和专家组；
(3) 保持各应急工作组之间的信息沟通渠道，与各应急工作组负责人沟通，汇总、传递 相关信息；
(4) 按照化工厂应急指挥部指令，向天津石化公司主管部门(生产部、安全环保部、总 经理办等)报告和求援；
(5) 负责化工厂应急指挥部交办的其它任务。
现场应急指挥部是化工厂应急指挥部在应急状态下的别称，执行的是化工厂应急指挥部 各项职能及现场应急职能。当现场指挥丧失指挥职能时，由现场最高领导接替。
现场应急指挥部在化工厂应急指挥部职责外，履行现场应急职责如下:
(1) 负责现场应急指挥工作；
(2) 收集现场信息，核实现场情况，针对事态发展制定和调整现场应急处置方案并组织 实施；
（3） 组织、协调、指挥各专业组、基层车间及外部应急救援力量开展应急救援工作；
（4） 及时向公司汇报应急处置情况；
（5） 收集、整理应急处置过程的有关资料；
（6） 核实应急终止条件，并下达应急终止指令。
组长单位：生产科
成员単位：技术质量科、新项目筹备组
技术处置组主要职能是针对生产安全事故提出技术处置建议和方案，协调和维持生产平 衡。组织制定现场应急处置方案；协调原辅料供应，维持事发单位和波及单位的生产平衡； 调动、协调化工厂内专家。
组长单位：安全环保科
成员单位：综合管理科（保卫组）、人事教育科、医院（协议单位）
应急救援组主要职能是现场救人、现场灭火、现场保卫警戒、抢修保护。组织调动、协 调化工厂内部消防联防队伍；负责灭火、洗消、抢修保护、现场救人工作；负责现场保卫和 警戒工作；负责现场环境监测（可燃气体、有毒气体、大气等）；配合公司做好医疗救护资 源的调动、协调，做好现场救护工作；负责受伤、中毒人员运送和救护。
组长单位：设备管理科
成员单位：化工厂内应急协作的检维修、工程施工单位
检修抢险组主要职能是针对事故破坏情况对现场实施紧急修复工作。组织调动、协调化 工厂内应急协作的检维修、工程施工单位进行现场抢险；负责对损坏设备设施的修复、检验、 恢复。
组长单位：生产科
成员单位：设备管理科、综合管理科
应急资源协调组主要职能是协调和调动化工厂应急救援队伍、装备和物资，组织协调应 急物资的快速采购和运送渠道。
组长单位：综合管理科
成员単位：党委工作科、财务科、工会（团委）、纪委（监察部）
后勤保障组主要职能是做好应急过程中的后勤保障。配合公司编写新闻稿、公告、信息 发布材料的起草工作；根据应急指挥部指令，组织对公司的应急信息上报；负责与内部员工 及利益相关方的沟通和告知；确保现场实时记录（录音、录像）及时录制和保存；落实应急 物资、应急处置等应急资金；应急处置过程涉及费用的监察工作；负责应急过程中的交通、 食宿、保卫等后勤保障工作。
根据应急工作的实际需要，化工厂应急指挥部应聘请有关专家，建立化工厂生产安全事 故应急处置的专家库。在应急状态下，可挑选有所需专业特长的应急救援专家组成专家组。 专家组应为现场应急工作提供建议和技术支持，参与制定现场应急处置方案。
应急响应基本流程和主要步骤见图IO
图1应急响应基本流程图
(1)化工厂所属各基层单位发生生产安全事故，基层单位在启动本单位应急预案的同时, 按照图2规定的程序立即向消防支队报警及向生产科调度室报告，报告时间不得超过事发后 15分钟。生产科调度室立即向化工厂应急指挥办公室、厂值班、化工厂现场应急指挥部及公 司总调汇报，并通知各应急组。化工厂现场应急指挥部根据事故发生的类型及级别，30分钟 内向天津石化应急指挥中心办公室报告。在应急处置过程中，基层单位应随时报告事态进展 情况，至少每一小时报告一次。
图2应急报告程序图
(2) 化工厂所属基层単位发生化工厂级及以上事故，基层単位可直接向公司总调报告。
(3) 应急报告主要内容：
A事发単位名称，事故类别；
B事故发生的时间、地点；
C事故发生的初步原因；
D事故经过和采取的处置措施情况；
E现场人员状况，人员伤亡、失踪及撤离情况；
F事故对周边自然环境影响，是否造成环境污染；
G请求协调、支持的事项；
H报告人的単位、姓名、职务和联系电话；
I其它需要报告的情况。
(4)应急信息报送可用电话口头初报，随后再书面报告。必要时和有条件的可采用录音、 影像等形式。
(1) 生产科调度室应急值班人员接到报告后，立即向生产科主任及应急指挥总指挥、副 总指挥或应急指挥办公室主任、其他副主任报告，并启用信息平台向应急工作组成员単位负 责人发短信通报。
(2) 化工厂现场应急指挥部总指挥根据生产安全事故的性质、严重程度、影响范围和可 控性，对事故进行研判，作出应急准备或应急启动的决策：
A当未达到启动条件时，下达应急响应准备指令，做好启动应急预案的准备工作；
B当达到启动条件时，下达应急启动指令，开展应急处置工作。
(3) 应急工作组成员接到应急响应准备或应急启动的指令后，立即安排应急人员迅速做 好响应准备或开展应急处置。应急指令下达程序见图3o
天津石化公司 现场应急指挥部
专家组
公司应急
救援机构
检维修单位
技术处置组
应急救援组
工程抢险组
应急资源协调组
后勤保障组
图3应急指令下达程序图
4.2.1预警准备
化工厂现场应急指挥部组织有关部门和专家，根据事故的危害程度、紧急程度和发展势 态，以及天津石化公司应急指挥中心预警指令，结合现场实际情况，进行以下预警：
(1) 指令车间采取防范措施，连续跟踪事态发展；
(2) 指令应急相关成员及工作组进入预警状态，做好应急响应准备工作；
(3) 符合本预案应急响应启动条件时，立即发出启动应急响应的指令。
化工厂现场应急指挥部下达应急准备指令后，应急指挥办公室和应急工作组成员应做好 以下应急响应准备：
(1) 跟踪并详细了解事故的发展动态及现场应急处置情况，及时向化工厂现场应急指挥 部汇报、请示并落实指令；
(2) 指导基层单位进行应急处置；
(3) 通知相关人员、专家赶赴事故现场；
(4) 协调应急资源，做好调配准备；
(5) 做好起草上报材料的准备；
(6) 启动化工厂应急信息平台，做好与现场相关信息传递工作。
根据更新信息进行预测、判断事态已得到有效控制，由天津石化应急指挥中心宣布预警 解除。
(1) 化工厂应急指挥部总指挥达到现场后，化工厂应急指挥部与现场指挥部合并成立现 场应急指挥部，指挥权上交给总指挥，事故发生基层単位、各相关部门向总指挥汇报事故处 置情况及下一步建议处置措施。
(2) 总指挥全面指挥现场的应急处置，明确各应急工作组组成和任务，并按照本预案中 相应专项应急处置措施提出应急处置要求。
(1) 按照现场应急指挥部指令，应急指挥办公室向天津石化公司应急指挥中心报告。报 告内容需经现场应急指挥部审查，总(副总)指挥审批后上报。
(2) 初步报告内容如下：
A事故发生的时间、地点；
B事故概况和目前处理情况；
C人员伤亡情况；
D对周边造成的影响；
E请求天津石化公司协调、支持的事项。
(3)应急处置中发生新情况，应及时向天津石化应急指挥中心补充上报最新事故情况。
(1) 根据生产安全事故现场需求，应急资源协调组及时组织调配、协调应急救援队伍、 应急物资装备和施工机具及设计、施工队伍。技术处置组协调原辅料，维持事故単位和波及 单位的生产平衡，降低事故损失。
(2) 调配应急救援队伍和应急物资装备渠道包括从化工厂所属各単位调配和请求天津石 化公司调配。
(1) 在应急处置过程中，应确保现场应急指挥部与基层单位、调度室、各应急工作组的 网络、电话及对讲机通畅，确保现场实时记录(录音、录像)及时录制和保存。
(2) 做好应急处置过程中的交通、食宿、医疗等后勤保障工作。做好受灾员工的生活保 障工作。
(3) 对内部员工进行宣传引导，使职工及时了解事故真相，稳定职工情绪。
(4) 做好保卫工作，确保化工厂办公场所正常工作秩序。
(5) 按照现场应急指挥部指令，落实应急资金。
应急处置按照常见的4种生产安全事故有针对性进行。
(1) 现场侦查：发生事故基层単位当班职工佩戴劳动防护用品，在保证自身安全的情况 下对火场进行初步侦查，对如下情况进行确认：
A被困人员情况；
B着火部位、蔓延方向、火势范围、对毗邻威胁程度；
C生产装置、控制路线、建(构)筑物损坏程度；
D现场及周边污染情况。
(2) 人员救助与医疗救护：发生事故基层単位当班职工佩戴劳动防护用品，在应急救 援组的指导下，携带救生器材迅速进入现场。采取正确的救助方式，将所有遇险人员移至 上风或侧上风方向空气无污染地区，对救出人员进行现场急救，将伤情较重者送医疗急救 部门救治。
(3) 现场检测:质检车间检测人员在不同方位从火场外围向内检测有害物质的扩散范围， 特别注意对周边暗渠、管沟、管井等相对密闭空间进行检测。
(4) 警戒隔离与人员疏散：综合管理科(保卫组)与发生事故基层单位根据现场检测情 况确定警戒区域，进行警戒、疏散、交通管制。
A将警戒区域划分为重危区、中危区、轻危区和安全区，并设立警戒标志，在安全区外 视情况设立隔离带；
B合理设置出入口，严格控制各区域进出人员、车辆、物资，并进行安全检查、逐一登记;
C设立警戒区的同时，有序组织警戒区内的无关人员疏散。
(5) 工艺处理：生产科、技术质量科指导发生事故基层単位尽快采取工艺处理措施，转 移可燃物料，隔离泄漏点，切断与装置、管线、设施的连通。
(6) 火场控制与灭火：安全环保科指导发生事故基层単位和其他车间义务消防队员进行 初期火灾的扑救工作。在实施灭火前，要对火场现场进行控制，以达到灭火条件：
A发生事故基层単位对着火罐、设备利用消防水炮或消防水栓进行冷却；
B其他车间义务消防队员与发生事故基层単位对周围受火灾威胁的设施及时采取冷却、 退料、泄压等保护措施；
C易燃液体外流时，发生事故基层单位可用沙袋或其他材料筑堤拦截飘散流淌的液体, 或挖沟导流将物料导向安全地点；
D其他车间义务消防队员用毛毡、海草帘堵住下水井、阴井口等处，防止火焰蔓延；
E当达到灭火条件时，方可实施灭火；
F火灾扑救过程中，专家组应根据危险区的危害因素和火灾发展趋势进行动态评估，及 时提出灭火指导意见；
G根据现场泄漏情况，设备管理科与检修単位研究制定堵漏方案，并严格按照堵漏方案 实施；所有堵漏行动必须采取防爆措施，确保安全。
(7) 环境保护措施：安全环保科组织发生事故基层単位对厂内灭火后的残留物料和消防 废水，立即进行回收、引流、处理，关闭清污分流切换阀，同时对装置区域清净下水总排放 口进行截堵。在水质突变的情况下，生产部协调将污水调入水务部事故水池。
(1) 现场侦查：发生事故基层単位当班职工佩戴劳动防护用品，对泄漏处进行初步侦查。 主要侦查以下方面：
A被困人员情况；
B容器储量、泄漏量、泄漏部位、形式；
C设施、建(构)筑物险情及可能引发爆炸燃烧的各种危险源；
D现场及周边污染情况。
(2) 人员救助与医疗救护：发生事故基层単位当班职工佩戴劳动防护用品，在安全环保 科的指导下，携带救生器材迅速进入现场。采取正确的救助方式，将所有遇险人员移至上风 或側上风方向空气无污染地区，对呼吸、心跳停止者，应立即进行心脏挤压，采取心肺复苏 措施，将伤情较重者送医疗急救部门救治。
(3) 现场检测：质检车间检测人员检测泄漏物质浓度、扩散范围，特别是下水道、密闭 的建构筑物物质浓度及范围。
(4) 警戒隔离与人员疏散：综合管理科(保卫组)与发生事故基层单位根据现场检测情 况确定警戒区域，进行警戒、疏散、交通管制。
A将警戒区域划分为重危区、中危区、轻危区和安全区，并设立警戒标志，在安全区 外视情设立隔离带；
B合理设置出入口，严格控制各区域进出人员、车辆、物资，并进行安全检查、逐一登记；
C设立警戒区的同时，有序组织警戒区内的无关人员疏散。
(5) 点火源控制：立即清除泄漏污染区域内的各种火源，救援器材应具备防爆功能。
(6) 泄漏源控制：根据现场泄漏情况，采取关断料、开阀导流、排料泄压、火炬放空、 倒罐转移、应急堵漏、冷却防爆、注水排险、喷雾稀释、引火点燃措施控制泄漏源，要有防 止泄漏物进入下水道、地下室或受限空间的措施。
(7) 泄漏物控制：用水雾、蒸汽等稀释泄漏物浓度，拦截、导流和蓄积泄漏物，防止泄 漏物向重要目标或环境敏感区扩散，视情况使用泡沫充分覆盖泄漏液面。对于贮罐区发生液 体泄漏时，要及时关闭雨水阀，防止物料外流。
(8) 泄漏物清理：大量残液，用防爆泵抽吸或使用无火花器具收集，集中处理；少量残 液用稀释、吸附、固化、中和等方法处理。
(1) 现场确认和报警:
A当工艺参数波动、现场可燃气报警器或现场人员报警等情况发生时，发生事故基层 单位应进行现场确认，确定泄漏点位置；
B关闭泄漏点两端线路截断阀，切断泄漏管段油气源供应。对于天然气管道还应从两端 放空管线对泄漏管段进行放空；
C对于厂外物料输送管线发生泄漏立即通过公司应急指挥中心向地方政府报警。
(2) 现场检测：质检车间检测人员对泄漏现场油品泄漏面积、可燃(有毒)气体浓度、 及水体污染面积范围等污染物扩散情况进行持续检测。
(3) 警戒隔离与人员疏散：综合管理科(保卫组)与发生事故基层单位根据现场检测情 况确定警戒区域，进行警戒、疏散、交通管制。对于泄漏部位在厂外的管线，需配合地方政 府公安机关做好此项工作。
A根据现场检测结果，确定泄漏现场警戒区范围；
B引导或告知警戒区内需疏散人员尽快疏散至安全区域，疏散方向应为风向的上风向或 侧风向，疏散路线宜以公路为主路线。
C对受伤、中毒人员进行转移、救护。
D在确保救援人员个人防护完善的情况下对警戒区内失踪人员进行搜救。
E对警戒区内车辆就地熄火。
(4) 泄漏点介质处理：设备管理科与发生事故基层単位组织检修単位负责泄漏点的介质 处理工作。
A对泄漏的油品采取开挖引流沟、集油池、布设围油栏、筑坝等措施进行围堵、引流、 集中、回收。
B对无法回收的污染油品，采取用沙土、干粉、泡沫覆盖事故现场地面等方式收集、清 理污染物。
C采用强制通风设备对现场泄漏（挥发）的可燃（有毒）气体进行吹扫，吹扫方向应朝 向安全扩散区域，并结合现场风向、风力、湿度等情况确定。
D采用在警戒区域布设水幕，向关键工艺设备、建（构）筑物、植被等喷水（泡沫）降 温等方式，对警戒区域内重点目标进行保护。
（5）工程抢险。
D油气管道泄漏处于与高等级公路穿（跨）越处。
A综合管理科（保卫组）配合交通线路管理部门封闭现场，中断交通，实施管制；
B质检车间检测人员抢险期间应对道路周边涵洞、暗渠、电缆沟等相对密闭空间进行检 查检测，防止泄漏油气产生积聚；
C泄漏管道抢险结束后，应急救援组应立即组织清理交通要道及两侧安全距离内的污染 物，尽快达到恢复交通条件。
2）涵洞内油气管道泄漏。
A质检车间检测人员对涵洞内可燃气体浓度、有害气体浓度、氧含量进行持续检测；
B抢险人员进入涵洞内抢险作业前,设备管理科必须组织检修単位对涵洞进行强制通风, 保证涵洞内可燃（有害）气体浓度低于警戒值且氧含量正常，并应保证涵洞内作业期间持续 通风；
C设备管理科严格控制进入涵洞作业人数，严禁人员単独进入，进入涵洞内抢险作业的 人员必须采取有效方式保持联络；
D设备管理科负责保持涵洞内应急逃生通道畅通，并采取夜光、灯光等方式进行明显 标识；
E设备管理科负责保证涵洞内使用的设备须满足防爆、防水、防潮要求。
（1） 综合管理科（保卫组）划分重度、中度、轻度毒害区和影响区域，采取隔离和疏散 措施，避免无关人员进入事故现场；
（2） 安全环保科指导救援人员佩戴正压式空气呼吸器，迅速将中毒人员移至空气新鲜通 风良好处，解开外衣、裤带等（注意保暖），采取必要的心肺复苏等急救措施，直至气防站 和120急救中心专业人员到来；
（3） 质检车间检测人员对有毒有害气体进行实时监测，强化现场救援人员的个体防护；
（4） 生产科、技术质量科采取工艺处理措施，切断有毒气体来源；
（5） 安全环保科指导发生事故基层单位采取防扩散控制措施，防止毒气蔓延；
（6） 设备管理科视情况组织带压堵漏等措施，并采取油气管道泄漏应急处置措施进行应 急处理；
（7） 安全环保科检查进入危险隔离区的人员严禁携带各种危险物品，不准使用非防爆工 器具、手机、手电和禁止使用明火；
(8) 一旦事故扩大,现场无法控制，应组织人员迅速向侧上风方向转移,疏散到集合地点， 并清点、记录人数；
(9) 安全环保科负责在安全区域集中设置洗消站，采用脱除污染的衣物，用流动清水冲 洗皮肤等方法，及时对被污染的撤出人员进行消毒，防止发生继发伤害。
(1) 对于继续救援会直接威胁救援人员生命安全、极易造成次生衍生事故等情况，现场 应急指挥部经组织专家充分论证，可作出暂停救援的决定；在事故现场得以控制、导致次生 衍生事故隐患消除后，经应急指挥部组织研究，确认符合继续施救条件时，再行组织施救， 直至救援任务完成。
(2) 因客观条件导致无法实施救援或救援任务完成后，在经专家组论证并做好相关工作 的基础上，应急指挥部可下达终止救援的指令。
(3) 经应急处置后，应急指挥部确认满足应急响应终止条件时：
A现场已得到有效处置，导致次生、衍生事故的隐患已消除；
B受伤人员得到妥善救治、受灾人员得到妥善安置；
C环境污染得到有效控制；
D社会影响基本消除；
E地方政府、天津石化应急处置已经终止。
F由总指挥判断并下达应急结束指令。
应急处置结束后，事发単位应及时组织现场清理，对废弃物和污染物进行妥善处置，具 备条件的尽快恢复生产和经营。
后勤保障组会同事发基层单位对受影响的人员及家属进行合理安置，并做好善后工作。
事故调查按照《天津石化安全事故、事件管理规定》内容执行。
应急指挥办公室对事故应急救援工作进行总结，形成文字材料。
通信与信息、应急队伍、物资装备、经费、交通运输、治安、技术、医疗、后勤等保障 工作按各科室职能分工组织落实，听从应急指挥部的统一调配指令。
应急预案培训、演练、修订、备案按照《化工厂应急管理程序》相关规定执行。
本预案由化工厂应急指挥部制定，化工厂应急指挥办公室负责解释并组织实施。
自本预案发布实施之日起实施,《化工厂生产安全事故应急预案(试行)))(2008)同时废止。
附件］编制依据
附件2化工厂风险分析结果
附件3化工厂内部应急通讯录
附件4化工厂外部应急通讯录
附件5化工厂应急处置专家
附件6化工厂应急设备和物资一览表
附件7化工厂要害（重点）部位、关键装置一览表
附件8化工厂所属単位区域分布图
附件9化工厂应急人员集经f疏散图
附件10化工厂主要原料，在产品，产品有关安全的物化性质数据表
附件11化工厂厂际间和界外油气管线走向图表
附件12化工厂排水管网及排污口设置平面图
1. 中华人民共和国安全生产法
2. 中华人民共和国突发事件应对法
3. 中华人民共和国消防法
4. 中华人民共和国放射性污染防治法
5. 中华人民共和国职业病防治法
6. 中华人民共和国石油天然气管道保护法
7. 危险化学品安全管理条例
8. 生产经营単位生产安全事故应急预案编制导则（GB/T 29639-2013）
9. 危险化学品重大危险源辨识（GB 18218-2009）
10. 生产安全事故应急预案管理办法
11. 生产经营单位生产安全事故应急预案评审指南
12. 天津石化公司生产安全事故应急预案
1. 危险化学品的识别
根据《危险化学品目录》（2015版，国家安全生产监督管理总局等十部委公告〔2015〕 第5号），化工厂在生产、储存、装卸过程中存在液化石油气、石脑油、燃料气（主要成分 为甲烷）、干气（主要成分为甲烷）、氢、氧、氮、硫化氢、一氧化碳、二氧化碳、氨、硫酸、 盐酸、醋酸、苯、甲苯、对二甲苯、二甲苯异构体混合物、对二乙基苯、漠甲烷、甲酸甲酯、 醋酸甲酯等危险化学品。
按照《高毒物品目录》（卫法监[2003] 142号），一氧化碳、苯、氨等属高毒物品。
2. 主要危险有害因素
化工厂在生产、储存、装卸过程中主要危险有害因素有火灾、爆炸、中毒，其次，还存 在酸碱灼伤、烫伤、冻伤、机械伤害、噪声、粉尘等危害因素。
3. 生产装置、储存单元安全评价
天津石化公司化工厂危险化学品生产、储存评价単元包括大芳姪装置、PTA装置、芳 煙装置、聚酯装置、短丝装置、直纺装置、新品装置、油品罐区的装置、设施、公用工程等， 各装置内部及其与周边设施的防火间距，基本符合防火规范的要求，装置四周有环行消防道 路，装置内配置消防器材;生产装置工艺路线成熟，设计合理，工艺采用集散控制系统 ①CS） 控制、操作，装置运行安全平稳，产品质量合格，工艺技术指标符合设计要求；生产装置设 备运行正常，设备选材合理，设备安全设施较为完备，压力容器、压力管道均为有资质的単 位设计、制造、安装、检验和监测，设备符合石油化工生产企业完好条件，保持了好的技术 状况，各类设备能够满足装置安全稳定运行的要求；在爆炸危险区内，电气设备均选用防爆 型，仪表选用本安型；装置内设有防雷击、防静电等设施，接地良好；装置安全防护设施及 措施基本完善，包括消防系统，火灾报警、监测、控制系统，有毒和可燃气体检测和报警系统, 气防用具等，可满足安全生产的需要；装置有一整套科学的安全管理制度，不同岗位都有安 全责任制，有操作可行的操作规程。装置配有素质高的生产管理人员和完善的安全管理制度, 职工进行过专业培训和安全考核持证上岗；危险化学品仓库各项管理制度齐全。
4.危险化学品重大危险源辩识
依据《危险化学品重大危险源辨识》（GB 18218-2009）,将化工厂的生产装置、油品 车间罐区（组）划分为评价单元，进行危险化学品重大危险源辨识，各生产装置和罐区除 PTA装置外均构成重大危险源。
|
应急指挥部 |
姓名 |
职务 |
办公电话 |
住宅电话 |
手机 |
|
总指挥 |
袁仲全 |
经理 | |||
|
郑万发 |
书记 | ||||
|
副总指挥 |
孙臣玉 - |
副书记 | |||
|
王铭松 |
技术经理 | ||||
|
时宝琦 一 |
生产经理 | ||||
|
彭乾冰 - |
设备经理 | ||||
|
李少山 - |
___专家___ | ||||
|
安煜 |
副总工程师 | ||||
|
蓝庆友 - |
___专家___ | ||||
|
成员 |
杜广 |
生产科主任 | |||
|
张鸿斌 |
安全环保科至矿 | ||||
|
刘剑锋 |
设备管理科至矿 | ||||
|
王玉新 |
技术质量科至矿 | ||||
|
李宝东 |
综合管理科主任 | ||||
|
赵跃华 |
人事教育科主任 | ||||
|
高天元 |
财务科主任 | ||||
|
杨茂林 |
党委工作部主任 | ||||
|
李军 |
纪委（监察部）主任 | ||||
|
王伯文 |
工会（团委）畐在蓿 | ||||
|
王玉新 |
大项目组主彳一 | ||||
|
应急指挥办広f | |||||
|
应急指挥办公室主任 |
时宝琦 |
生产经理 | |||
|
杜广 |
生产科主任 | ||||
|
张鸿斌 |
安全环保科至矿 | ||||
|
李宝东 |
综合管理科至矿 |
|
___W___ |
职务 |
姓名 |
电话 |
手机 |
传真 |
|
公司总调 | |||||
|
公司消防支队 | |||||
|
____________63801119____________ | |||||
|
______医疗急救______ |
120 | ||||
|
公司应急指挥中心办公室 |
副主任 |
刘殿栋 | |||
|
公司应急指挥中心办公室 |
副主任 |
高海山 | |||
|
公司应急指挥中心办公室 |
副主任 |
张申 | |||
|
津滨公司化工检维修分公 |
经理 |
张宝发 | |||
|
津滨公司化工电气车间 |
主任 |
张海 | |||
|
津滨公司化工仪表车间 |
主任 |
古京 | |||
|
津滨公司化工检一车间 |
主任 |
柳睑 | |||
|
津滨公司化工检修车间主厂 |
主任 |
陈书华 | |||
|
津滨公司化工电仪车间 |
主任 |
乔岳 | |||
|
津滨公司化工动力车间 |
主任 |
周文明 | |||
|
天石带压密封有限公司化工分区虱 |
经理 |
陈天勇 |
|
序号 |
所在単位 |
姓名 |
性别 |
职称 |
专业特长 |
电话___ |
|
1____________________ |
生产科 |
金钦中 |
男 |
高级工程师 |
系统专家 | |
|
2___________ |
设备管理科 |
梁春喜 |
男 |
高级工程师 |
设备专家 | |
|
3 |
大项目组 |
冯利 |
男 |
高级工程师 |
系统专家 | |
|
4 |
技术质量科 |
李艳玲 |
女 |
高级工程师 |
系统专家 | |
|
5 |
设备管理科 |
钱广华 |
男 |
高级工程师 |
设备专家 | |
|
6___________ |
生产科 |
刘先正 |
男 |
高级工程师 |
装置专家 | |
|
7 | ||||||
|
8_____________ | ||||||
|
9____________ |
|
类型 |
应急装备/ 物资名称 |
规格型号 性能要求 |
数量 |
配备时间 |
制造单位 |
装备/物资 所属单位 |
备注 |
|
车辆类 | |||||||
|
船舶类 | |||||||
|
检测类 | |||||||
|
防护用品类 | |||||||
|
医疗救护类 | |||||||
|
生命救助类 |
救生衣 |
160件 |
2011 年 |
化工部 | |||
|
器材工具类 | |||||||
|
工程设备类 | |||||||
|
污染清理类 | |||||||
|
动力燃料类 |
车式抽水泵 |
1台 |
2011 年 |
化工部 | |||
|
照明设备类 |
自动泛光灯 |
1台 |
2011 年 |
化工部 | |||
|
通信设备类 |
喊话器 | ||||||
|
工程材料类 |
木桩 | ||||||
|
编织袋 |
IloX55 |
2000 条 |
2011 年 |
化工部 | |||
|
镰刀 | |||||||
|
麻袋 | |||||||
|
铁微 |
平微/挑 锹 |
Ioo把 | |||||
|
IoO把 |
2011 年 |
化工部 | |||||
|
抬筐 |
2011 年 | ||||||
|
铁丝 |
8号 |
—盘 |
2011 年 |
化工部 | |||
|
临时食宿类 |
帐篷 |
4×4 |
一顶 |
2011 年 |
化工部 | ||
|
其他类 |
|
序号 |
单位 |
_____装置、部位名称_____ |
_________≡∣1_________ |
|
] |
化工部 |
BPX车间 |
公司级关键装置 一 |
|
2 |
化工部 |
PTA车间 |
公司级关键装置 一 |
|
3 |
化工部 |
芳煙车间 一 |
公司级关键装置 |
|
4 |
化工部 |
聚酯车间 |
公司级关键装置 一 |
|
5 |
化工部 |
油品罐区 |
公司级要害部位 一 |
|
6 |
化工部 |
短丝车间 |
厂级关键装置 - |
|
7 |
化工部 |
_______动力站_______ |
厂级要害部位 一 |
|
8 |
化工部 |
油品车间汽车栈台、火车栈台 |
厂级要害部位 一 |
桃 ⅜.盘⅜IS⅜IR X^Yingl⅛γu-an Fanben
,284,
|
序号 |
品名 |
危险性类别 |
闪点°C |
爆炸极限%（V∕V） |
相对密度 |
引燃温度°C |
临界压力 MPa |
危规号 |
备注 |
|
1 |
石脑油 |
3.2 |
-2 |
1.1—8.7 |
0.78—0.97 |
350 |
无资料 |
32004 |
原料 |
|
2 |
氢氧化钠 |
8.2 |
无意义 |
无意义— |
2.21 |
无意义 |
无资料 |
82001 |
原料 |
|
3 |
液化石油气 |
2・1 |
—74 |
2.25—9 ・ 65 |
无资料 |
426-537 |
无资料 |
21053 |
原料 |
|
4 |
氨水 |
8.2 |
无资料 |
无意义— |
0.91 |
无意义 |
无资料 |
82503 |
原料 |
|
5 |
氮气 |
2.2 |
无意义 |
无意义— |
0.97 |
无意义 |
3・4 |
22005 |
原料 |
|
6 |
氧气 |
2.2 |
无意义 |
无意义— |
1.43 |
无意义 |
5.08 |
22001 |
原料 |
|
7 |
混合苯 |
3.2 |
—11 |
1.14—7.45 |
0.87—0.90 |
无资料 |
无资料 |
32051 |
产品 |
|
8 |
碳九/碳十 |
3・3 |
48 |
产品 | |||||
|
9 |
混合碳五 |
3・1 |
-40（戊烷） |
1.7—9.8（戊汙 |
无资料 |
260（戊烷） |
无资料 |
31053 |
产品 |
|
10 |
氢气 |
2・1 |
无意义 |
4.1—74.1 |
0.07 |
400 |
1.3 |
21001 |
产品 |
|
11 |
醋酸 |
8.1 |
40 |
4-17 |
1.05 |
427 |
5.78 |
81601 |
原料 |
|
12 |
苯 |
3.2 |
—11 |
1.4—8 |
2.77 |
538 |
32050 |
中间品 | |
|
13 |
对二甲苯 |
3.3 |
25 |
1.1—6.6 |
0.853 |
529 |
33535 |
产品 | |
|
14 |
混二甲苯 |
3・3 |
25 |
0.86 |
527 |
33535 |
中间品 | ||
|
15 |
邻二甲苯 |
3.3 |
17 |
7-11 |
0.876 |
495 |
33535 |
中间品 | |
|
16 |
对二已基苯 |
3.3 |
50 |
下限0.8 一 |
0.862 |
430 |
33535 |
中间品 | |
|
17 |
石油醍 |
3.2 |
—17 |
18—23 |
0.62—0.66 |
290 |
3.51 |
32002 |
产品 |
ShihUa Qiye ShengChan AnqUan ShigUy^Z⅛<l⅞l-分将 g *-⅜-沪映⅜l 書寿一一古H「「蜀画⅛脚学咨『噸场滸回圈>(8|§) 書寿一2古H「專吴噸司H專沛口站帔书団El(Il⅛)
，285,
化工厂生产安全事故应急处置卡1
|
组成 |
总指挥：经理或党委书记 副总指挥：各主管副经理、党委副书记、专家、副总工程师 成 员：生产部、安全环保部、设备管理部、技术质量部、 综合管理部（保卫组）、人事教育部、财务部、党委工作部、 纪委（监察部）、工会（团委）、大项目组及外聘协议单位负 责人 | |
|
序号 |
行动内容 |
执行情况 （√） |
|
] |
听取应急情况汇报，研判事故程度_____ | |
|
2 |
宣布作业部级应急预案的启动_______ | |
|
3 |
主持召开现场应急会议__________ | |
|
4 |
批准重大应急决策____________ | |
|
5 |
指挥应急处置行动____________ | |
|
6 |
决定向天津石化公司报告_________ | |
|
7 |
审定并签发应急报告___________ | |
|
8 |
宣布应急状态结束____________ | |
|
9 |
其他__________________ | |
|
■化工厂生产安全事故应急处置卡 | |||
|
________主要联系电话 | |||
|
姓名 |
职务 |
办公电话 |
手机 |
|
袁仲全 |
经理 | ||
|
郑万发 |
书记 | ||
|
孙臣玉 |
副书记 | ||
|
彭乾冰 |
设备经理 | ||
|
时宝琦 |
生产经理 | ||
|
王铭松 |
技术经理 | ||
|
李少山 |
专家 | ||
|
安煜 |
副总工程师 | ||
|
蓝庆友 |
副总工程师 | ||
|
________专家联系电话________ | |||
|
姓名 |
专业特长 |
办公电话 |
手机 |
|
金钦中 |
系统专家 | ||
|
梁春喜 |
设备专家 | ||
|
冯利 |
系统专家 | ||
|
李艳玲 |
系统专家 | ||
|
钱广华 |
设备专家 | ||
|
刘先正 |
装置专家 | ||
伊仪參部笋絆 ∖∖ Yingji YU-an Fanben
化工厂生产安全事故应急处置卡2
|
组成 |
应急指挥办公室设在生产部（调度室），由生产部、安全 环保部和综合管理部组成。 主任：生产副经理 副主任：生产部主任、安全环保部主任、综合管理部主任 | |
|
序号 |
行动内容 |
执行情况 （√） |
|
] |
接受应急事故报告。___________ | |
|
2 |
跟踪事故发展动态及处置情况。_____ | |
|
3 |
向化工厂应急指挥部汇报。________ | |
|
4 |
通知化工厂职能部室、基层单位和专家组。 | |
|
5 |
传递相关应急信息。___________ | |
|
6 |
向天津石化公司主管部门（生产部、安全 环保部、总经理办等）报告和求援。 | |
|
7 |
其他 | |
化工厂生产安全事故应急处置卡2
天津石化公司及地方政府相关联系电话
|
姓名/单位 |
职务 |
办公电话 |
手机 |
|
消防支队 |
公司火警 | ||
|
120 |
医疗急救 | ||
|
总调 |
公司总调 | ||
|
刘殿栋 |
公司应急指挥中心办 公室副主任 | ||
|
高海山 |
公司应急指挥中心办 公室副主任 | ||
|
张申 |
公司应急指挥中心办 公室副主任 |
应急组主要成员联系电话
|
姓名/单位 |
职务 |
办公电话 |
手机 |
|
杜广 |
技术处置兼应急资源 协调组组长_____ | ||
|
张鸿斌 |
应急救援组组长 | ||
|
刘剑锋 |
工程抢险组组长 | ||
|
李宝东 |
后勤保障组组长 |
ShihUa Qiye ShengChalI AiIqUan ShigUy^Z N02, 尝 * 加沪泱⅛I
Oo
化工厂生产安全事故应急处置卡3
|
组成 |
现场应急指挥部是化工厂应急指挥部在应急状态下的别称， 执行的是化工厂应急指挥部各项职能及现场应急职能。当现 场指挥丧失指挥职能时，由现场最高领导接替。 | |
|
序号 |
行动内容 |
执行情况 (√) |
|
] |
现场应急指挥______________ | |
|
2 |
收集现场信息，核实现场情况。_______ | |
|
3 |
制定和调整现场应急处置方案并组织实施。 | |
|
4 |
组织、协调、指挥各专业组、基层车间及外 部应急救援力量开展应急救援工作。____ | |
|
5 |
向公司汇报应急处置情况。_________ | |
|
6 |
收集、整理应急处置过程的有关资料。 | |
|
7 |
核实应急终止条件,并下达应急终止指令。 | |
|
8 |
其他 | |
化工厂生产安全事故应急处置卡4
|
组成 |
组长单位：生产部 成员单位：技术质量部、新项目筹备组 | |
|
序号 |
行动内容 |
执行情况 (√) |
|
] |
收集现场信息，核实现场情况。_______ | |
|
2 |
提出技术处置建议和方案。_________ | |
|
3 |
制定现场应急处置方案。__________ | |
|
4 |
维持事发单位和波及单位的生产平衡。 | |
|
5 |
协调原辅料供应。_____________ | |
|
6 |
调动、协调化工厂内专家。_________ | |
|
7 |
其他__________________ | |
化工厂生产安全事故应急处置卡3
主要协作单位联系电话
|
姓名 |
职务 |
办公电话 |
手机 |
|
张宝发 |
津滨公司化工检维修分公司 经理___________ | ||
|
张海 |
津滨公司化工电气车间主任) | ||
|
古京 |
津滨公司化工仪表车间主任 | ||
|
柳暗 |
津滨公司化工检一车间主任 | ||
|
陈书华 |
津滨公司化工检修车间主任 | ||
|
乔岳 |
津滨公司化工电仪车间主任 | ||
|
周文明 |
津滨公司化工动力车间主任 | ||
|
陈天勇 |
天石带压密封有限公司化工 分公司经理________ |
主要应急资源及来源
津滨公司化工部检维修分公司：应急救援车(两部)；
天石带压密封有限公司化工分公司：带压堵漏设备及卡具。
|
■化工厂生产安全事故应急处置卡 | |||
|
________主要联系电话 | |||
|
姓名 |
职务 |
办公电话 |
手机 |
|
杜广 |
生产部主任 | ||
|
翟立国 |
生产部副主任 | ||
|
于深波 |
生产部副主任 | ||
|
王玉新 |
技术质量部兼新项^^ 目筹备组主任 | ||
|
侯强 |
技术质量部副主任 | ||
|
杨飞 |
技术质量部副主任 | ||
|
王晓丽 |
新项目筹备组副主 任 | ||
|
肖刚 |
新项目筹备组副主- 任________ | ||
|
_____公司内、外部专家联系电话_____ | |||
|
姓名 |
专业特长 |
办公电话 |
手机 |
|
金钦中 |
系统专家 | ||
|
梁春喜 |
设备专家 | ||
|
冯利 |
系统专家 | ||
|
李艳玲 |
系统专家 | ||
|
钱广华 |
设备专家 | ||
|
刘先正 |
装置专家 | ||
Yingji YU-an Fanben
ShihUa Qiye ShengChan AiIqUalI 、蔘尝 * 加沪泱⅛I
化工厂生产安全事故应急处置卡5
化工厂生产安全事故应急处置卡5
主要联系电话
|
姓名 |
职务 |
办公电话 |
手机 |
|
张鸿斌 |
安全环保部主任 | ||
|
吴长喜 |
安全环保部副主任 | ||
|
任银虎 |
安全环保副主任 | ||
|
范雨强 |
安全环保副主任 | ||
|
李宝东 |
综合管理部主任 | ||
|
李浩然 |
综合管理部保卫组主任 | ||
|
赵跃华 |
人事教育部主任 | ||
|
李厚胜 |
人事教育部副主任 |
主要应急资源及来源
义务消防队：大芳煙、PTA、芳煙、油品车间；
环境监测队伍：质检一车间、质检二车间；
大芳炷车间消防泵站：稳高压消防水系统（消防水泵）；
大芳炷车间消防泵站：消防应急车；
消防泡沫站：PTA车间泡沫站、芳炷车间泡沫站、油品车间泡沫
站；
各车间应急救援柜：空气呼吸器（30套）。
化工厂生产安全事故应急处置卡6
|
组成 |
组长单位：设备管理部 成员单位：化工厂内应急协作的检维修、工程施工单位 | |
|
序号 |
行动内容 |
执行情况 （√） |
|
1 |
进行现场勘査，确认需抢修的设备。 | |
|
2 |
确认抢修队伍、工器具、备件等。______ | |
|
3 |
调动、协调化工厂内应急协作的检维修、工 程施工单位。 | |
|
4 |
掌握抢修情况，及时向现场指挥部汇报进度 及现场状况。________________ | |
|
5 |
对损坏设备设施的修复、检验、恢复。 | |
|
6 |
其他__________________ | |
|
组成 |
组长单位：安全环保部 成员单位：综合管理部（保卫组）、人事教育部、医院（协 议单位） | |
|
序号 |
行动内容 |
执行情况 （√） |
|
] |
调动、协调化工厂内部消防联防队伍。 | |
|
2 |
组织灭火、洗消、抢修保护。________ | |
|
3 |
现场伤员初期救护工作。__________ | |
|
4 |
布置安全保卫和警戒。___________ | |
|
5 |
人员疏散、交通管制。____________ | |
|
6 |
现场环境监测（可燃气体、有毒气体、大气 等）。 | |
|
7 |
配合公司做好医疗救护资源的调动、协调， 做好人员救护工作。____________ | |
|
8 |
受伤、中毒人员运送和救护。________ | |
|
9 |
其他__________________ | |
化工厂生产安全事故应急处置卡6
主要联系电话
|
姓名 |
职务 |
办公电话 |
手机 |
|
刘剑锋 |
设备部主任 | ||
|
李旺 |
设备部副主任 | ||
|
张宝发 |
津滨公司化工检维修分公司 经理___________ | ||
|
陈天勇 |
天石带压密封有限公司化工 分公司经理________ |
主要应急资源及来源
津滨公司化工部检维修分公司：应急救援车（两部）； 津滨公司化工部检维修分公司：施工工具；
天石带压密封有限公司化工分公司：带压堵漏设备及卡具 各车间：法兰、螺栓、垫片等备件。
滋⅜l咨* γingl⅛:YU-an Fanben
ShihUa Qiye ShengChan AiIqUalI 、蔘尝 * 加沪泱降
化工厂生产安全事故应急处置卡7
化工厂生产安全事故应急处置卡7
主要联系电话
|
组成 |
组长单位：生产部 成员单位：设备管理部、综合管理部 | |
|
序号 |
行动内容 |
执行情况 （√） |
|
1 |
协调和调动化工厂应急救援队伍____ | |
|
2 |
协调和调动装备和物资________ | |
|
3 |
协调应急物资的快速釆购________ | |
|
4 |
协调应急物资的运送渠道_______ | |
|
5 |
其他________________ | |
化工厂生产安全事故应急处置卡8
|
组成 |
组长单位：综合管理部 成员单位：党委工作部、财务部、工会（团委）、纪委（监 察部） | |
|
序号 |
行动内容 |
执行情况 （√） |
|
1 |
配合公司编写新闻稿、公告、信息发布材料 的起草_________________ | |
|
2 |
对公司的应急信息上报__________ | |
|
3 |
与内部员工及利益相关方的沟通和告知 | |
|
4 |
现场实时记录（录音、录像）及时录制和保 存____________________ | |
|
5 |
落实应急物资、应急处置等应急资金 | |
|
6 |
监察应急处置过程涉及费用的_______ | |
|
7 |
应急过程中的交通、食宿、保卫______ | |
|
8 |
其他__________________ | |
|
姓名 |
职务 |
办公电话 |
手机 |
|
杜广 |
生产部主任 一 | ||
|
翟立国 |
生产部副主任 | ||
|
于深波 |
生产部副主任 | ||
|
段颖男 |
生产部副主任 | ||
|
刘剑锋 |
设备部主任 | ||
|
李宝东 |
综合管理部主任 |
主要应急资源及来源
津滨公司化工检修修分公司：应急救援队伍；
天石带压密封有限公司化工分公司：应急救援队伍；
津滨公司化工部检维修分公司：工程应急救援车（两部）；
津滨公司化工部检维修分公司：施工工具；
天石带压密封有限公司化工分公司：带压堵漏设备及卡具; 各车间：法兰、螺栓、垫片等备件。
化工厂生产安全事故应急处置卡8
主要联系电话
|
姓名 |
职务 |
办公电话 |
手机 |
|
李宝东 |
综合管理部主任 | ||
|
胡瑞年 |
综合管理部副主任 | ||
|
郑守新 |
综合管理部副主任 | ||
|
徐林钊 |
综合管理部副主任 | ||
|
杨茂林 |
党委工作部主任 | ||
|
高天元 |
财务部主任 | ||
|
王伯文 |
工会副主席 | ||
|
李军 |
纪委监察部主任 | ||
|
王兴凯 |
团委书记 |
主要应急资源及来源
综合管理部小车班：小型客车；
食堂：第一食堂、第二食堂；
浴室：东区浴室、西区浴室；
党委工作部：录音、摄录设备。
滋⅜l咨* γingl⅛:YU-an Fanben
ShihUa Qiye ShengChan AiIqUalI 、蔘尝 * 加沪泱降
中国石油化工集团天津石化公司 化工厂大芳姪车间 生产安全事故现场处置措施
XXXX年X月XX日
1装置紧急停车应急处置措施
1.1预分憎装置紧急停车
1.2预加氢反应系统紧急停车
1.3 C-IOI汽提塔紧急停车
1.4重整反应、再接触系统紧急停车
1.5重整精［留系统紧急停车
1.6再生热停车
1.7再生冷停车
1.8抽提装置紧急停车措施
1.9二甲苯分储系统紧急停车步骤
1.10歧化装置紧急停车措施
1.11吸附分离紧急停车
1.12异构化紧急停车步骤
2 装置紧急停电、水、汽（气）、风等现象 及处理措施
2.1装置全面停电处理措施
2.1.1重整装置停电
2.1.2制苯装置停电
2.1.3二甲苯装置停电
2.2 UPS系统失电处理措施
2.2.1重整UPS系统失电处理措施
2.2.2制苯UPS掉电
2.2.3二甲苯UPS掉电
2.3循环水全面中断现象及处理措施
2.3.1重整停水
2.3.2制苯装置停水
2.3.3二甲苯装置停水
2.4装置蒸汽中断现象及处理措施
2.4.1重整装置蒸汽中断现象及处理 措施
2.4.2制苯装置停蒸汽
2.4.3二甲苯装置停蒸汽
2.5仪表风中断现象及处理措施
2.5.1重整仪表风中断
2.5.2制苯停仪表风
2.5.3二甲苯停仪表风
装置重要部位异常现象及处理措施
3.1 K-IOI联锁异常现象及处理措施
3.2 F-IOI联锁异常现象及处理措施
3.3 K-201联锁异常现象及处理措施
3.4 K-202联锁异常现象及处理措施
3.5 F-201〜204联锁异常现象及处理措施
3.6 F-205联锁异常现象及处理措施
3.7重整催化剂应急处理措施
3.8歧化催化剂应急处理措施
3.9异构化催化剂应急处理措施
3.10 ADS-27吸附剂应急保护措施
3.11抽提汽提塔发泡
3.12歧化补充氢中断
3.13 F-501加热炉联锁
3.14歧化装置进料中断
3.15 K-501压缩机联锁
3.16抽提装置进料中断
3.17 BT装置进料中断
3.18异构化补充氢中断
3.19异构化加热炉联锁
3.20 F-401再沸炉故障后处理
3.21 P-602A/B循环泵联锁
3.22旋转阀步进故障
3.23 K-701压缩机联锁停车
3.24旋转阀机封泄漏
3.25 P-403泵故障
3.26 P-605泵故障
火灾、爆炸事故处理措施
4.1装置局部设备检修火灾爆炸事故处理措施
4.2设备泄漏着火处理措施
4.3重整工段泵机械密封泄漏着火处 理措施
4.4制苯泵机械密封泄漏火灾
4.5 P-401机械密封泄漏着火处理措施
4.6重整反应系统泄漏着火处理措施
4.7 R-501/701反应器法兰着火处理 措施
4.8再生催化剂提升管线破裂泄漏着 火处理措施
4.9检修设备FES自燃着火处理措施
4.10燃料气系统泄漏着火处理措施
4.11压力管道泄漏着火处理措施
4.12四合一加热炉炉管破裂处理措施
4.13 F-401炉炉管破裂着火处理措施
4.14 F-701炉炉管破裂着火处理措施
4.15公用工程危险化学品火灾应急处理
4.15- 1直储石脑油T-50401罐顶着 火应急处理
4.16液化气系统泄漏处理措施
4.16- 1液化气T-50801罐来料线罐 根法兰泄漏应急处理
4.17液化气系统泄漏着火处理措施
4.17- 1液化气T-50801罐来料线罐 前法兰泄漏着火应急处理
4.18 D-834到D-835管线泄漏处理 措施:
4.19离心压缩机K-201氢气泄漏处 理措施
4.20往复压缩机K-202氢气泄漏措施 5泄漏、中毒等事故处理措施
5.1 D-104, D-103及其管线硫化氢 泄漏中毒事故处理措施
5.2 K-241系统氨泄漏中毒事故处理 措施
5.3水体污染等事故处理措施
5.4加氢反应系统管线泄漏引起水体 污染事故处理措施
5.5 E-305进出口管线泄漏引起水体 污染事故应急措施
5.6加热炉区液化气泄漏、中毒事故应 急措施
5.7苯塔系统苯泄漏、中毒事故应急措施
5.8热油机械密封泄漏处理措施
5.9公用工程危险化学品泄漏及人员中 毒应急处理
5.9.1苯T-50601罐来料线罐根金属软 管泄漏人员中毒应急处理
5.9.2对二甲苯T-50606罐来料线罐根 金属软管泄漏人员中毒应急处理
5.9.3抽提原料罐T-50504罐来料线罐 根金属软管泄漏应急处理
5.10公用工程危险化学品泄漏应急处理
5.10-1抽提原料互供料管线法兰泄漏 应急处理
5.11放射性事件应急处理措施
6附件
6.1大芳煙车间基本情况介绍
6.1.1工艺概况
6.1.2人员配置情况
6.1.3车间通讯录
6.2应急组织与职责
6.3报警程序及应急电话号码
6.3.1报警程序
6.3.2应急电话号码
3.3.3报警电话
6.4装置危险性分析及识别结果
6.4.1催化重整装置风险评价
6.4.2制苯装置风险评价报告
6.4.3二甲苯装置风险评价报告
6.4.4公用工程系统风险评价报告
6.5 HSE装备及应急物资清単
6.6化学物质基础、危险特性及防护及 应急措施
6.7应急疏散平面图
6.8消防水栓水炮图
6.9大芳息车间含油污水管线图
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
1、通知部调度、车间值班人员。 一 |
值班长 | |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 一 |
车间主任 | |
|
5、停止向预加氢进料：停P-IOlC/D泵，关闭FVIIO2,加氢 反应系统负荷通过开大直储重石脑油FICIOOl进料量保持。 |
内操、外操 | |
|
由于外界因 素，或装置紧 急处理事故， 需立即停车， 确保安全 |
6、切断C-102进料：通知公用工程停P-50407/50408泵，关 闭FVIIOl调节阀，停止向C-102进料。_______________ |
外操、内操 |
|
7、C-102全回流：关闭FVIIO6,通知调度停止向乙烯供料一 |
外操、内操 | |
|
8、C—102降温：逐渐关闭FVIIO3, C—102以30。C /h降温。 |
内操 | |
|
9、停回流泵：当D-108液位低时（10%）,停回流泵P-10厂 |
外操 | |
|
10、停塔底再沸：当C-102底温度降至100°C时，关闭E-1声 |
夕卜操 | |
|
11、系统退料：通过 E-109 退料。___________________ |
夕卜操 | |
|
12、停空冷器：停A—103A/B。 |
外操 | |
|
13、系统泄压：关闭PVIIOlA及D-204出口闸阀，打开 PVIIOlB 泄压。___________________________________ |
内操、外操 |
|
现象、原因 |
_____________MS______________ |
负责人 |
|
由于外界因 素，或装置 紧急处理事 故，需立即 停车，确保 安全 |
1、通知部调度、车间值班人员。 一 |
值班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 一 |
车间主任 | |
|
5、关闭F-101 ：手动按下HSlOO1,关闭F-101 ,外操关相应的 下游阀，打开烟道挡板。_____________________ |
内操、外操 | |
|
6、切断反应器进料：内操关闭FVlOOl,外操将预分储塔底物料 切至直储重石脑油罐，联系公用工程启动备台裂化石脑油泵，以 最大量向汽提塔供料，重整负荷根据裂化石脑油泵的能力进行相 应调整。______________________________ |
外操、内操 | |
|
7、停注水泵：停PTo5注水泵。___________________ |
内操、外操 | |
|
8、切断补充氢：关闭FV-1027及前后阀，KIOl全量循环降温。 |
内操、外操 | |
|
9、关闭反应系统出料：当D-102液位降至10 %左右，关 闭LVIOO2及前后阀，当D-102水包液位降到10%时，关闭 LVIOO3及前后阀。_______________________________ |
外操 |
续表
|
现象、原因 |
_____________MS______________ |
负责人 |
|
10、停K-101：循环降温至反应器出口温度小于Io（TC ,停K-101 关闭K-101进出口阀，机体用氮气置换。_____________ |
内操、外操 | |
|
11、泄压：系统冷却后打开PVIOO2B向火炬泄压，充入氮气保护。 |
外操 | |
|
12、停空冷器：外操停空冷器A-101。 一 |
外操 |
1.3 C-IOl汽提塔紧急停车
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
由于外界因 素，或装置紧 急处理事故， 需立即停车， 确保安全 |
1、通知部调度、车间值班人员。 一 |
值班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处厂 |
车间主任 | |
|
5、C-101降温:按下HSIOO2停F-102,全开烟道挡板，确认停炉， 关闭炉前阀。 |
内操、外操 | |
|
6、切断重整进料；C-101塔底物料通过E-105退至加氢裂化石 脑油罐，重整系统按紧急停车方案，其他装置做相应处理。 |
内操、外操 | |
|
7、停C-101进料：通知公用工程停加氢裂化石脑油泵，关闭 FVIOO4,加氢反应系统切循环，预分储塔底物料切至直储重石 脑油罐。_______________________________ |
内操、外操 | |
|
8、停回流泵：当回流罐D-103液位低时（10%）,且塔温低于 IOCrC 时，停回流泵 P-103A/B。________________________ |
外操 | |
|
9、停塔底循环泵：当塔底液位低时停P-102A/B。 |
外操 | |
|
10、塔系统泄压：通过PVIOO3B向火炬泄压。 |
内操 | |
|
11、停止注缓蚀剂：停缓蚀剂泵P-106。______________ |
外操 | |
|
12、停空冷器：停A—102A/B。 |
夕卜操 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
由于外界因 素，或装置紧 急处理事故， 需立即停车， 确保安全 |
1、通知厂调度、车间值班人员。 一 |
值班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 一 |
车间主任 | |
|
5、停重整反应加热炉：内操按控制室紧急停炉按钮HS2001停 F201 ~ 204,全开烟道挡板;外操确认F201 ~ 204停，关炉前阀， 通知其他工段做相应处理。__________________ |
内操、外操 | |
|
6、停反应器进料并对反应器吹扫：切断重整进料后，维持K-201 最大量循环。同时加氢反应系统做相应处理。_________ |
内操、外操 | |
|
7、停止向外供氢：当氢提纯系统压力下降时（不再有重整副产 氢产生），内操通知外操关闭D-204出口阀门，K202卸荷，反 应系统，再接触系统保压。___________________ |
内操、外操 | |
|
8、停P-201 ：当D-201液位开始下降时，停P-201。 |
夕卜操 | |
|
9、停止向塔系统供料：手动控制LIC2005将D-203中液体压 向D-202,当D-203液位到10%时关闭LV-IOO5前后阀，打开 PV2086向D—202泄压，当D—202液位到10%时，停P-202, 保证D-201压力，0.25MPa情况下，多余气体放火炬，各塔単 塔循环。______________________________ |
内操、外操 | |
|
10、停 K—202,K241 ：停 K202,K241°_____________________ |
内操、外操 | |
|
11、停K-201：当反应器出口温度低时（通常＜ 55 C）,停 K201,反应系统泄压。_________________________ |
外操 | |
|
12、系统氮气保护：当系统压力低于氮气总管压力时，在循环压 缩机K201出口补氮气。________________________ |
外操 |
|
现象、原因 |
______________MS______________ |
负责人 |
|
C-201系统 紧急停车 |
1、通知部调度、车间值班人员。 一 |
班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 一 |
车间主任 | |
|
5、停塔底加热炉：内操关闭PV2090,外操现场关闭F-205炉前 前阀，全开烟道挡板。_______________________ |
内操、外操 | |
|
6、与反应系统断开：重整反应、再接触系统紧急停车，加氢反应 系统紧急停车。_________________________ |
内操、外操 | |
|
7、退料：外操将C-201底物料由去C-203改为经E-105去加氢 裂化石脑油罐。_________________________ |
外操 | |
|
8、维持C-203系统操作：内操打开FV2028通知公用工程启重整 油泵对C-203补充重整油，维持向下游装置供料。________ |
内操，外操 | |
|
9、停回流泵：当回流罐液位低时（10%）,内操通知外操停回流 泵P-204, C-202按正常步骤停车。___________________ |
内操、外操 | |
|
10、停塔底循环泵：当塔底液位低于10%时或温度低于70。C时, 停P-203。__________________________________________ |
外操 | |
|
C-202系统 紧急停车 |
1、通知厂调度、车间值班人员。 一 |
班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 一 |
车间主任 | |
|
5、停塔底再沸器：内操关闭FV2020,外操现场关蒸汽阀。 一 |
内操、外操 | |
|
6、切断塔进料：外操将D-206出料切至液化气罐。 |
夕卜操 | |
|
7、退料：外操维持P-205运行。 |
夕卜操 | |
|
8、停回流泵：当回流罐D-207液位低于10%时停P-205。 |
内操、外操 | |
|
9、停塔底出料；当塔液位低于10%时关闭FV2015。 |
内操 | |
|
10、系统泄压：外操开D-207安全阀旁路向火炬泄压。 |
夕卜操 | |
|
11、停空冷器：外操停空冷器电机。 一 |
夕卜操 | |
|
C-203系统 紧急停车 |
1、通知厂调度、车间值班人员。 一 |
班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 一 |
车间主任 | |
|
5、停塔底再沸器：内操关闭FIC2026,外操现场关闭现场蒸气慕 |
内操、外操 | |
|
6、停C-203进出料：外操将C-201塔底切至加氢裂化石脑油罐。 |
内操、外操 | |
|
7、退料：C-203塔底物料由E-215退至重整油罐。 |
夕卜操 | |
|
8、停回流泵：当回流罐液位低时（10%）,内操通知外操停回流 泵 P-207。__________________________________________ |
内操、外操 | |
|
9、停塔底泵：当塔底液位低于10%时停P-208。 |
外操 |
|
现象、原因 |
______________MS______________ |
负责人 |
|
再生热停车 |
1、通知部调度、车间值班人员。 一 |
值班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 |
车间主任 | |
|
5、内操按“催化剂流量按钮”，到SToP位置，停止催化剂循环, 手动关闭PDV2534。______________________________ |
内操 | |
|
6、内操按“氮气”按钮，打开XV-2542,对再生塔进行氮气吹扫。 |
内操 | |
|
7、内操按“空气”按钮，关闭XV-2540,停止空气进入再生塔。一 |
内操 | |
|
8、内操把催化剂流动速率设定为0,防止停车期间含碳催化剂下或 |
内操 | |
|
9、手动关闭AV2502。 |
内操 | |
|
10、按下空气，氮气连通按钮，关闭XV-2541。 |
内操 | |
|
11、外操关闭上部空气进入手阀和P-253注氯泵。 |
夕卜操 |
|
现象、原因 |
______________MS______________ |
负责人 |
|
再生冷停车 |
1、通知部调度、车间值班人员。 一 |
值班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 |
车间主任 | |
|
5、内操按“再生器RUN/STOP”按钮，至SToP状态。 |
内操 | |
|
6、内操把催化剂循环速率设为0,手动关闭PDV2534。 |
内操 | |
|
7、内操手动将再生电加热器温控输出设定为50%,空气电加热器温 控输出设定为0%。__________________________ |
内操 | |
|
8、手动关闭AV2502,将进入H253的氮气量设定为开工时流量。 |
内操 | |
|
9、按下空气，氮气连通按钮，关闭XV-2541。 |
外操 | |
|
10、外操关闭上部空气进入手阀，停P-253。 |
夕卜操 | |
|
11、当再生塔内所有温度降到200°C时，关闭再生风机B-251和 B-252o |
内操、外 操 | |
|
12、保证再生器压力，及隔离系统关闭，通入适量氮气确保无空气 进入再生器。__________________________ |
内操 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
抽提装置由 于外界因素， 或装置紧急 处理事故, 需立即停车， 确保安全 |
1、通知部调度、车间值班人员。 一 |
值班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 一 |
车间主任 | |
|
5、接到紧急停工命令后将产品切至废料罐，防止产品被污染。一 |
外操 | |
|
6、停止抽提塔进料，关闭进料泵及抽提进料缓冲罐进料阀门。 |
外操、内操 | |
|
7、减少各塔再沸器加热量，直至停止加热，关闭再沸器蒸汽进出 口阀门。__________________________________ |
外操、内操 | |
|
8、关闭抽提塔进出料调节阀及一二次阀，关闭相关泵，使抽提塔 与其它系统隔断。_______________________ |
外操、内操 | |
|
9、增大第二溶剂量，使溶剂在汽提塔和回收塔之间循环。 - |
内操 | |
|
10、汽提塔回流罐多余的返洗液送至抽提塔或进料缓冲罐，回收 塔维持一定的回流量，保证塔内温度平稳下降。________ |
内操、外操 | |
|
11、停止水循环，关闭相关泵及关闭调节阀前后阀。 一 |
内操、外操 | |
|
12、停止溶剂再生，隔断再生塔。 一 |
内操、外操 | |
|
13、外操停止回收塔抽真空。____________________ |
内操、外操 | |
|
14、将精憎系统切循环或停车。 一 |
内操、外操 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
抽提装置由 于外界因素， ―P- ɪ[ɪ √⅛t |
1、通知部调度、车间值班人员。 一 |
值班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 一 |
车间主任 | |
|
或装直紧急 处理事故, 需立即停车， 确保安全 |
5、内操对F-401紧急停车，外操关闭炉前阀。 一 |
内操 |
|
6、主外操停 DF—401、BF—401/2。 |
外操 | |
|
7、班长视E-402液位，指挥外操对E-402自产蒸汽脱网。 |
班长 | |
|
8、停塔底泵，视液位停塔顶泵。__________________ |
夕卜操 | |
|
9、班长指挥对系统充氮保压。 一 |
班长 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
歧化装置由 于外界因素， 或装置紧急 处理事故, 需立即停车， 确保安全 |
1、通知部调度、车间值班人员。 一 |
值班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 一 |
车间主任 | |
|
5、关闭歧化进料调节阀及调节阀前后阀，调整加热炉加热量。一 |
内操、外操 | |
|
6、将产品切出，停止歧化进料缓冲罐进料。 - |
夕卜操 | |
|
7、打开精［留系统开车旁路，精幅系统循环，或根据现场情况将精 偕系统各塔全回流、停止塔运转。_______________ |
外操、内操 | |
|
8、根据D-502液位情况调整调节阀阀门开度，并在液位不上涨 的情况下，外操及时关闭LV5002前后阀门。____________ |
外操、内操 | |
|
9、班长根据事故处理情况决定反应系统是否降压、停压缩机、加 热炉等。 |
内操、外操 | |
|
10、若压缩机需要紧急停运，为了保护催化剂，反应系统用N,置 换玦，当反应器进出口温度基本一致，置换凡完成。 |
内操、外操 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
由于外界因 |
1、通知部调度、车间值班人员。 一 |
值班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 一 |
车间主任 | |
|
5、由外操把PX产品切向D—602。 |
夕卜操 | |
|
6、由内操逐渐关小 FV-6030A/B、FV6037A/B。 |
内操 | |
|
素，或装置 紧急处理事 故，需立即 |
7、由外操停C-602、C-603、C-604塔底泵，视液位停塔疏橐： |
班长 |
|
8、班长带领外操开公共吸入口阀，RV离座，停循环泵、冲洗橐7 |
班长 | |
|
9、由外操停P-601,关FIC-6017调节阀及一、二次阀。 |
外操 | |
|
悖牛，m W 安全 |
10、通知外操关FIC-6034调节阀及一、二次阀。__________ |
内操 |
|
11、减少 F、D,外操停 P—403,内操关 FIC6002、FIC6006、 FIC6013,, PIC6015, PIC6008, PIC6007 调节阀，外操关闭一、 二次阀。______________________________ |
内操 | |
|
12、关封头冲洗进出、拱顶密封调节阀，外操关闭一、二次阀。一 |
内操 | |
|
13、通知外操对吸附室冲 N2保压至0.35MPa以上。________ |
内操 | |
|
外操及时停P-605。 |
夕卜操 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
由于外界因 |
1、通知部调度、车间值班人员。 一 |
值班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
素，或装置 紧急处理事 故，需立即 停车，确保 安全 |
4、车间主任、技术员协同值班长指挥事故处厂 |
车间主任 |
|
5、由内操切断700#进料调节阀，外操停P-701。 |
内操 | |
|
6、对F-701紧急停车，关炉前阀，停P-703,视液位停塔员橐？ |
夕卜操 | |
|
7、内操和主外操对压缩机紧急停车。 一 |
内操、外操 | |
|
8、外操打开排放H?,除去反应器内姪类。 一 |
外操 | |
|
9、内操视D—701液位停P—702。 |
夕卜操 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
1,向部调度、车间值班人员报告。 |
值班长 | |
|
2,通知车间主任。 |
值班人员 | |
|
3,通知工艺技术员、安全员和设备技术员。 |
车间主任 | |
|
4,车间主任、工艺技术员、安全员和设备技术员协同班长指挥事 故处理。 |
车间主任 | |
|
晃电 |
检查所有动设备，对停运的及未自启动的设备按操作规程要求迅 速恢复。______________________________ |
各岗位内、 外操 |
|
短时间停电 |
视情况各产品切循环。 一 | |
|
确认压缩机润滑油系统运行正常。 一 |
夕卜操 | |
|
保持反应器氢气循环，反应器进料切旁路。 一 |
外操 | |
|
加热炉联锁，关闭所有炉前阀，通入灭火蒸气降温。 |
夕卜操 | |
|
维持各精流塔循环，迅速开启塔底泵，尽快点炉升温。 一 |
夕卜操 | |
|
尽快开启所有空冷器，防止塔超压。 一 |
夕卜操 | |
|
关闭各泵出口阀门，开关至停止位置，然后按程序启动。 一 |
夕卜操 | |
|
电气恢复正常后，按正常开车程序恢复生产。 一 |
各岗位 | |
|
长时间停电 |
短时间停电处理的基础上按紧急停工处理。 一 |
各岗位 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
晃电 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、立即启动停运各机泵。 - |
外操 | |
|
4、关闭炉前阀。加氢，重整切循环。预分储系统全回流操作」 |
夕卜操 | |
|
5、按正常步骤，投料开车。 - |
各岗位 | |
|
単回路 停电 |
1、先切换主要机泵，维持生产。 - |
夕卜操 |
|
2、恢复双回路供电后再平衡线路负荷，恢复生产。 - |
夕卜操 | |
|
3、长时间単回路供电应做好装置紧急停电准备。 一 |
值班长、外操 | |
|
停电用电 设备全停 |
1、通知调度、车间值班人员。 |
班长 |
|
2、通知生产厂长。 一 |
调度 | |
|
3、通知车间主任。 |
值班人员 | |
|
4、确认所有加热炉已熄火，关闭炉前阀，并打吹扫蒸汽，吹 扫炉膛降温。_________________________ |
外操 | |
|
5、稍开D-102安全阀旁路，保持加氢反应系统氢气流动，稍 开PV2084C/D反应系统适当降压，关闭D-204出口氢气阀， 再接触系统保压。_____________________ |
内操 | |
|
6、关闭D-204出口氢气阀，再接触系统保压。 - |
内操 | |
|
7、切断各精1留塔进出料，保持稳定降温。 一 |
内操、外操 | |
|
8、关闭各机泵出口阀。 |
夕卜操 | |
|
9、当电力供应恢复，及时调整恢复生产。 一 |
各岗位 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
瞬时停电 |
1,立即启动原运行泵、空冷、等机电设备，迅速恢复生产。 |
外操 |
|
2,通知部调度、车间值班人员。 |
值班长 | |
|
3,通知车间主任。 |
值班人员 | |
|
単回路 停电 |
1、先切换主要机泵，维持生产。 一 |
夕卜操 |
|
2、恢复双回路供电后再平衡线路负荷，恢复生产。 一 |
夕卜操 | |
|
3,长时间単回路供电应做好装置紧急停电准备。 |
值班长、 夕卜操 | |
|
抽提 BT奘 |
1、通知部调度、车间值班人员。 - |
值班长 |
|
2、值班人员通知车间主任。 - |
值班人员 | |
|
3、车间主任通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同班长指挥事故处理。 一 |
车间主任 | |
|
5、不能及时恢复来电，按紧急停工处理。 一 |
内操、外操 | |
|
6、关闭高压蒸汽调节阀，如停电时间过长，高、中压蒸汽总阀 都需关闭。 |
内操、外操 | |
|
7、使再生塔和回收塔隔离，以防溶剂经汽提蒸汽管线回进再生磨: |
内操、外操 | |
|
JlIl 丁疋、丄 置停电 |
8、隔断抽提塔。 |
内操、外操 |
|
9、检查各泵、空令器的电源开关是否已关，检查阀门的开闭情况, 泵的出口阀门关闭，检查系统的压力情况。__________ |
内操、外操 | |
|
10、检查系统的液位、压力等参数。_______________ |
内操、外操 | |
|
11、在停车过程中，严格控制系统温度，不要使再沸器加热温度 超过193 C。______________________________________ |
内操 | |
|
12、当紧急电源没有时，温度计读数须使用蓄电池为电源的电位 计。_______________________________________ |
内操、外操 | |
|
13、当电力供应恢复，及时调整恢复生产。 一 |
内操、外操 | |
|
歧化装置停 电 |
1、通知部调度、车间值班人员。 - |
值班长 |
|
2、通知车间主任。 - |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 一 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 一 |
车间主任 | |
|
5,不能及时恢复来电，按紧急停工处理。 |
班长、内操、 夕卜操 | |
|
6、关闭并隔绝进料控制阀FV5002A。 |
内操、外操 | |
|
7、压缩机联锁停车，油路系统停止运转，加强盘车。 |
内操、外操 | |
|
8、关高压蒸汽进口阀，关压缩机进出口阀。 一 |
夕卜操 |
续表
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
9、反应系统进料加热炉联锁熄火，关闭主火嘴炉前阀。 |
外操 | |
|
10、注意D-502液位，当跌至20%不再上升时，外操关闭并隔 绝LV5002调节阀。______________________________ |
内操、外操 | |
|
11、将反应系统以0.2MPa∕min向火炬系统泄压至0.3MPa后， 向反应器充入N2,系统维持0.3MPa压力。反应系统用N2置 换H2,当反应器进出口温度基本一致，H2置换N2完成。 |
内操、外操 | |
|
12、汽提塔加热炉联锁熄火，由于汽提塔顶回流停止，注意塔 内保持一定的压力，减少蒸发量，塔底排出停止，手动关闭 FV5008o |
内操、外操 | |
|
13、停止供给苯塔、甲苯塔再沸器加热蒸汽，注意塔内蒸发和回 流罐液面。 |
内操、外操 | |
|
14、由于二甲苯塔加热炉F-401熄火，注意C-501塔内蒸发和 回流罐液面。__________________________ |
内操、外操 | |
|
15、一旦电力恢复，则参考正常开车步骤重新开车。 一 |
内操、外操 |
|
现象、原因 |
_____________处置_____________ |
负责人 |
|
晃电 |
1、通知部调度、应急指挥中心、车间值班人员。 一 |
值班长 |
|
2、通知车间主任。 一 |
值班人员 | |
|
3、通知工艺工程师、安全员和设备工程师。 一 |
车间主任 | |
|
4、车间主任、工艺工程师、安全员和设备工程师协同值班长指挥 事故处理。____________________________ |
车间主任 | |
|
5、迅速恢复机泵、空冷器、风机等停运设备。 一 |
夕卜操 | |
|
6、700#単元切反应器旁路，维持氢气循环，反应器切旁路。一 |
内操 | |
|
7、加热炉迅速关闭所有炉前阀。 一 |
夕卜操 | |
|
8、600#単元，打开公共吸入口阀门，RV离座，建立二甲苯解吸 剂循环。_______________________________ |
外操 | |
|
9、现场检查所有动设备，对停运的及未自启动的设备按操作规程 要求恢复运行。_________________________ |
各岗位 | |
|
短时间停电 |
1、确认压缩机润滑油系统运行正常，盘车器投用。 一 |
夕卜操 |
|
2、保持反应器氢气循环，反应器进料切旁路。 一 |
夕卜操 | |
|
3、加热炉联锁，关闭所有炉前阀。 |
夕卜操 | |
|
4、维持各精流塔循环，迅速开启塔底泵，尽快点炉升温。 一 |
夕卜操 | |
|
5、尽快开启所有空冷器，防止塔超压。 一 |
夕卜操 | |
|
6、关闭各泵出口阀门，开关置停止位置，然后按程序启动。 一 |
夕卜操 | |
|
7、电气恢复正常后，按正常开车程序恢复生产。 一 |
各岗位 | |
|
长时间停电 |
短时间停电处理的基础上按紧急停工处理。 一 |
各岗位 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
在发生晃电或停 电时，UPS无 法正常投用，以 及UPS的电池 在进行一次充放 电活化试验期间 发生晃电或停电 |
1、通知调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺工程师、安全员和设备工程师。 ■ |
车间主任 | |
|
4、车间主任、工艺工程师、安全员和设备工程师协同值班长 指挥事故处理。_______________________ |
车间主任 | |
|
5、确认所有加热炉熄灭，关闭炉前阀。 , |
夕卜操 | |
|
4、立即关闭FIC2002,现场关闭FV2002前后阀。 |
夕卜操 | |
|
情况下，会造成 带联锁的调节阀 处于联锁状态, 带联锁的机泵联 锁停机，装置发 生大面积停车 |
5,关闭PVIOO2B, PV2084C∕D, D-204出口闸阀保持加氢， 重整反应系统，再接触系统压力。______________ |
外操 |
|
6、切断C—102、202、203热源，防止塔超压。 一 |
夕卜操 | |
|
8、各塔液位、界面、温度、压力以现场为准。根据现场指示 进行调节。__________________________ |
外操 | |
|
9、UPS恢复后按正常开工程序开车。 ■ |
各岗位 |
2.2.2制苯UPS掉电
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
在发生晃电或停 电时UPS无法 正常投用，以及 UPS的电池在 进行一次充放电 活化试验期间发 生晃电或停电情 |
1、向部调度、应急指挥中心、车间值班人员报告。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺工程师、安全员和设备工程师。 ■ |
车间主任 | |
|
4、车间主任、工艺工程师、安全员和设备工程师协同值班长 指挥事故处理。_______________________ |
车间主任 | |
|
5、内操人员立即通知外操，将歧化进料切至开工旁路，维持 BT精储系统循环,循环气压缩机K-501停转,则遵循“K-501 压缩机联锁”的指导。如果K-502停运，其它电机未停，则 按照“停补充氢”的指导。___________________ |
班长、外操 | |
|
况下，会造成带 联锁的调节阀处 于联锁状态，带 联锁的机泵联锁 停机，装置发生 大面积停车 |
6、外操立即关闭F-501燃料油、燃料气、长明灯所有炉前阀， 及时通入蒸汽吹扫炉膛。进料缓冲罐D-501停止进料，将物 料送入原料罐，进入原料罐的物料的温度尽量不要超过40°C。 |
班长、外操 |
|
7、当D-502液位降至20%时，关闭LV5002及前后阀，防止 抽空，排空E-501中物料。_____________________ |
外操 | |
|
8、现场确认各运行泵状态，重点为P-306、P-309、P-551、 P-556, P-502, P-503, P-506若上述机泵停运，则将各停 运机泵出口阀关闭。并主动停各塔底泵。__________ |
外操 |
续表
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
9、内操人员在DCS画面恢复后，尽早将各调节阀打到手动位 置，根据各塔罐液面决定外操操作，避免超温超压情况发生。 |
内操 | |
|
10、外操人员上述任务完成后现场注意跑冒滴漏及汽锤，各机 泵运行状况。等待通知准备恢复生产。___________ |
外操 |
2.2.3二甲苯UPS掉电
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
在发生晃电或停 电时UPS无法 正常投用，以及 UPS的电池在 进行一次充放电 活化试验期间发 生晃电或停电情 况下，会造成带 连锁的调节阀处 于连锁状态，带 连锁的机泵连锁 停机，装置发生 大面积停车 |
1、通知部调度、应急指挥中心、车间值班人L |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺工程师、安全员和设备工程师。 ■ |
车间主任 | |
|
4、车间主任、工艺工程师、安全员和设备工程师协同值班长 指挥事故处理。_______________________ |
车间主任 | |
|
5、内操人员立即通知外操，外操人员两名立刻奔赴吸附塔隔 离吸附塔（关闭转阀槽道线，关闭顶底封头冲洗入、出管线）， 为避免C-601A/B因压力突降物料汽化根据塔顶压力及时充 氮气，保证吸附塔压在0.6 ~ 0.8MPa°_____________ |
外操 | |
|
6、为避免E-402发生干锅事故，一名外操应立刻开进水调节 阀旁路并监视进水泵运行状况。如果停电时间较长，进水泵不 能运行而导致E-402发生干锅，注意不能再给E-402补水以 免发生事故，应让E-402自然冷却，按正常停车处理；如停 电时间短，应尽早恢复进水泵运行。_____________ |
外操 | |
|
7、外操立即关闭F-401燃料油、燃料气、长明灯所有炉前阀， 及时通入蒸汽吹扫炉膛。__________________ |
外操 | |
|
8、现场确认各运行泵状态,重点为P-401A/B/C、P-605A/B、 P-602A∕B∕C, P-403A∕B, P-402A∕B, P-701A/B,弓|风 机，若上述机泵停运，则将各停运机泵出口阀关闭。并主动停 各塔底泵。__________________________ |
外操 | |
|
9、完成后根据来电状况，及PDIC-4004、FIC-4007A ~ L 调节阀现场开度，与内操协调决定是否立即恢复P-401A/B/ C运转。原则为：为保护炉管应尽早恢复P-401A/B/C运转， 但不能盲目启动P-401A/B/C而烧坏电机。__________ |
班长 | |
|
10、内操人员在DCS画面恢复后，尽早将各调节阀打到手动 位置,RV离座,开公共人口阀，根据各塔罐液面决定外操操作, 避免超温超压情况发生。__________________ |
内操 | |
|
11、外操人员上述任务完成后现场注意跑冒滴漏及汽锤，各机 泵运行状况。等待通知准备恢复生产。___________ |
外操 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
循环水故障 |
1、通知调度、车间值班人员。 |
班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 , |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 ■ |
车间主任 | |
|
5、如果装置循环水全部中断，装置必须停车。 , |
值班长 | |
|
6、紧急停F-IOl ~ 205,及时调整各塔再沸量。 一 |
内操，外操 | |
|
7、打开FV2002开工旁路C—101 , C—201循环。 一 |
夕卜操 | |
|
8、关闭PV2084C,关闭D-204出口阀，保持重整反应、再 接触系统压力。_______________________ |
内操 | |
|
9、加氢反应系统D-101,D-102循环。 |
夕卜操 | |
|
10、预分憎紧急停车。 |
内操、外操 | |
|
11、关闭PVIOO2B加氢反应系统保压，维持K-101运车厂 |
内操、外操 | |
|
12、观察 D—201 D—202 液位小于 10% 时停 P—201,P—202。 |
内操 | |
|
13、CCR热停车。 一 |
内操、外操 | |
|
14、根据情况启动空冷备台喷淋。 |
夕卜操 | |
|
15、冷却水恢复后，按正常开车步骤开车。 ■ |
各岗位 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
抽提BT装置冷 却水中断 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 , |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 ■ |
车间主任 | |
|
5、长时间停水会使冷却器、泵失去冷却，回收塔失去真空度， 装置无法正常运转，可按照紧急停车步骤处理。_______ |
内操、外操 | |
|
6、若短时间断水，可以调整操作，维持装置运转。 |
内操、外操 | |
|
7、将抽提产品和苯产品切循环。 ■ |
外操 | |
|
8、降低抽提系统及苯塔进料，减轻水冷器负荷。 |
内操 | |
|
9、密切注意使用用冷却水的泵机封密封情况，防止机封故障 造成次生事故。_______________________ |
外操 | |
|
10、如停水期间，物料或设备得不到冷却，威胁到装置安全时 应立即按照紧急停车处理。_________________ |
内操、外操 |
续表
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
11、停车后关闭冷却水进口阀，以免冷却水恢复时对管路产生 激烈的冲击。________________________ |
内操、外操 | |
|
12、冷却水恢复时立即调整操作恢复生产。 一 |
内操、外操 | |
|
歧化装置冷却水 中断 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 , |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 ■ |
车间主任 | |
|
5、长时间停水会使冷却器、泵失去冷却，装置无法正常运转, 可按照紧急停车步骤处理。_________________ |
内操、外操 | |
|
6、若短时间断水，可以调整操作，维持装置运转。 |
内操、外操 | |
|
7、将产品切至T-551。 一 |
内操、外操 | |
|
8、降低反应系统进料量，减轻水冷器负荷。 |
内操、外操 | |
|
9、密切注意使用用冷却水的泵机封密封情况，防止机封故障 造成次生事故。_______________________ |
外操 | |
|
io、有后冷却器的空冷，开满空冷负荷。 ■ |
内操、外操 | |
|
11、减少或压缩机油箱加热，防止油温过高，影响压缩机安全 运行。_______________________________ |
内操、外操 | |
|
12、如停水期间，物料或设备得不到冷却，威胁到装置安全时 应立即按照紧急停车处理。_________________ |
内操、外操 | |
|
13、停车后关闭冷却水进口阀，以免冷却水恢复时对管路产生 激烈的冲击。________________________ |
内操、外操 | |
|
14、冷却水恢复时尽快调整恢复生产。 一 |
内操、外操 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
循环水故障 |
1、通知部调度、应急指挥中心、车间值班人员。 , |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺工程师、安全员和设备工程师。 ■ |
车间主任 | |
|
4、车间主任、工艺工程师、安全员和设备工程师协同值班长 指挥事故处理。_______________________ |
车间主任 | |
|
5、对设有油冷却器的设备（主要是高速离心泵和凝液梢头）， 用软管从新鲜水服务点引取工业水进行喷淋冷却。______ |
外操 | |
|
6、大机组作停车处理，投盘车器，观察油压、油温变化。■ |
夕卜操 | |
|
7、注意观察运行机泵，紧急情况立即停泵。 , |
夕卜操 | |
|
8、注意水冷器，从倒淋处接消防水临时取代循环水。 |
夕卜操 | |
|
9、降低生产负荷，加大空冷量，确保安全生产。 一 |
内操 | |
|
全停水 |
按紧急停工处理。 一 |
各岗位 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
3.5MPa蒸汽 压力停 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 , |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处厂 |
车间主任 | |
|
5、蒸汽中断造成压缩机联锁，则按照循环氢压缩机联锁故障 处理。_______________________________ |
各岗位 | |
|
1.0MPa蒸汽停 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 , |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 ■ |
车间主任 | |
|
5、因抽空器不能正常工作而引K-201背压升高，K-201将 联锁停机，重整按紧急停工处理。当重新恢复足够的蒸汽供给 时，按正常程序开车。在开工过程中必须注意循环压缩机启动 后反应器入口温度的变化。_________________ |
各岗位 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
制苯装置0.4MPa 蒸汽故障 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 , |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 • |
车间主任 | |
|
5、检查易冻管线的检查，防止冻坏设备。 一 |
夕卜操 | |
|
6、减小压缩机油系统水冷器冷却量，防止油温过低影响压缩 机运行。____________________________ |
外操 | |
|
7、冬季停蒸汽期间，要经常检查现场仪表与中控室仪表的一 致情况，防止仪表冻坏发生故障，引起装置波动。______ |
内操、外操 | |
|
8、调整苯塔百叶窗，减开空冷电机数量，以减少无空冷伴的 影响。_______________________________ |
内操、外操 | |
|
9、若是冬天长时间低压蒸汽中断，则应按正常停车步骤停车， 倒空装置内部物料，防止冻坏设备。_____________ |
内操、外操 | |
|
抽提装置2.6MPa 蒸汽故障 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 , |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 • |
主任 | |
|
5、停止高压蒸汽再沸器的加热，关闭以上各再沸器的蒸汽进 口阀。_________________________________ |
内操、外操 | |
|
6、抽余油与抽出物切至T-50504。 一 |
夕卜操 | |
|
7、尽可能维持精憎系统的循环。 ■ |
内操、外操 | |
|
8、如在较短时间内能恢复供汽，则让各系统继续运转，以便 再开车时缩短调整时间。__________________ |
内操、外操 | |
|
9、如停汽时间较长则关闭抽提塔进出料阀门，开大第二溶剂 调节阀，使溶剂在汽提塔回收塔之间循环。_________ |
内操、外操 | |
|
10、停止再生塔的运行。_____________________ |
外操 | |
|
11、若溶剂温度下降时停止水循环，关闭水系统阀门，泵停运。 内操注意保持适当的物料存量，减少再次开车时间。_____ |
内操、外操 | |
|
12、停真空泵，关通向系统的抽真空吸入阀。 ■ |
外操 | |
|
13、冬季停车时应从系统中退出溶剂。 一 |
内操、外操 | |
|
抽提BT装置 1.0MPa蒸汽故障 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、停苯塔的加热，关闭蒸汽进口阀。 |
内操、外操 | |
|
4、停真空泵，关通向系统的抽真空吸入阀，以维持回收系统 真空度。_____________________________ |
外操 | |
|
5、精偕系统切循环，白土塔停止加热。 |
内操、外操 |
续表
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
6、抽提系统切循环。 ■ |
内操、外操 | |
|
7、将抽提系统降负荷操作。 |
内操、外操 | |
|
8、若中压蒸汽不能及时恢复，则参照高压蒸汽故障处理步骤 停车。_______________________________ |
内操、外操 | |
|
歧化装置1.0Mpa 蒸汽故障 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 , |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 ■ |
车间主任 | |
|
5、关闭压缩机复水系统抽真空进口阀，适当降低压缩机转速; |
夕卜操 | |
|
6、反应系统停止进料，维持氢循环。 |
内操、外操 | |
|
7、LI5002液位不再上涨时，关闭LV5002出料阀门。 一 |
内操、外操 | |
|
8、精储系统C-501、C-552、C-553可维持全回流。 一 |
内操、外操 | |
|
9、加热炉燃料油系统联锁，开大回油量，防止燃料油冻结。 |
内操、外操 | |
|
10、若蒸汽中断造成压缩机联锁，则按照循环氢压缩机联锁故 障处理。_____________________________ |
内操、外操 | |
|
歧化装置3.5MPa 蒸汽故障 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 , |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处厂 |
车间主任 | |
|
5、高压蒸汽故障会造成压缩机联锁，应按照压缩机联锁故障 处理。_______________________________ |
内操、外操 | |
|
6、精储系统C-501、C-552、C-553可维持全回流。 一 |
内操、外操 | |
|
7、燃料油系统无伴热，开大燃料油回油量，防止燃料油冻纟有 |
夕卜操 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
高压蒸汽停 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、700#视总管压力适当降低反应负荷及K-701转速，循环 降温。600#PX切重整油罐。_____________________ |
班长、内操 | |
|
中压蒸汽停 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、F-401燃料油雾化蒸汽断，停燃料油，改烧燃料气。 一 |
内操、外操 | |
|
4、600#単元根据700#単元停车情况切长循环。 ■ |
夕卜操____ | |
|
5、因抽空器不能正常工作而起压缩机背压升高，压缩机将联 锁停机，700#单元停车。____________________ |
各岗位 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
停仪表风，现场 风开阀处于全 关，风关阀处于 全开 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、车间主任通知工艺员、安全工程师和设备员。 • |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 ■ |
车间主任 | |
|
5、备用气源能确保电气仪表及执行机构再持续工作30分钟的 用气量，根据事故处理情况决定停车或是维持操作。_____ |
值班长 | |
|
6、仪表风中断时，CCR立即进行手动热停车。 一 |
内操、外操 | |
|
7、当决定停车时，可按照紧急停车步骤处理。 一 |
内操、外操 | |
|
8、气动控制阀在仪表风故障时，外操通过手动操作来维持生 产或平稳停车。_______________________ |
内操、外操 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
抽提、BT装置 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 , |
车间主任 | |
|
停仪表风，现 场风开阀处于全 关，风关阀处于 全开 |
4、车间主任、技术员协同值班长指挥事故处理。 ■ |
车间主任 |
|
5、备用气源能确保电气仪表及执行机构再持续工作30分钟的 用气量，根据事故处理情况决定停车或是维持操作。_____ |
值班长 | |
|
6、当决定停车时，可按照紧急停车步骤处理。 一 |
内操、外操 | |
|
7、气动控制阀在仪表风故障时，外操通过手动操作来维持生 产或平稳停车。_______________________ |
内操、外操 | |
|
歧化装置停仪表 风，现场风开阀 处于全关，风关 阀处于全开 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、值班人员通知车间主任。 |
值班人员 | |
|
3、车间主任通知工艺员、安全工程师和设备员。 , |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 ■ |
车间主任 | |
|
5、备用气源能确保电气仪表及执行机构再持续工作30分钟的 用气量，根据事故处理情况决定停车或是维持操作。_____ |
值班长 | |
|
6、当决定停车时，可按照紧急停车步骤处理。 一 |
内操、外操 | |
|
7、气动控制阀在仪表风故障时，外操通过手动操作来维持生 产或平稳停车。_______________________ |
内操、外操 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
|
停仪表风，现场 风开阀处于全 |
1、通知部调度、应急指挥中心、车间值班人L |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺工程师、安全员和设备工程师到现场协助班长指 挥处理。____________________________ |
车间主任 | |
|
大，％大网处丁 全开 |
4、将氮气引入仪表风供给系统，并检查压力、流量是否正常。 |
班长、内操 |
|
5。现场检查所有仪表是否正常。 ■ |
班长 | |
|
6、检查DCS控制是否正常，联系仪表人员处理。 一 |
调度 |
|
现象、原因 |
____________MS____________ |
负责人 |
流量过低
|
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
车间值班人员 | |
|
3、确认F-101联锁灭炉，关闭炉前阀。 |
各岗位 | |
|
4、确认联锁原因，尽快恢复K-101的运行。 |
班长 | |
|
5、不能立即恢复，立即停P—101A/B关FV—1001,FVIIo2 及其下游阀。切断R-IOI进料，预分储塔底切至直储重石 脑油罐。____________________________ |
外操，内操 | |
|
6、D—101通过开工旁路与D —102循环。 一 |
外操 | |
|
7、关闭PVIOO2B ,系统保压。 一 |
内操 | |
|
8、C-101加大裂化石脑油补充量，向重整供料。 , |
内操 | |
|
9、反应系统停止注水。____________________ |
夕卜操 | |
|
10、待K-101恢复运行后，系统维持H2循环1小时，将 D-101,D-102切回正常流程，开车。_______________ |
各岗位 |
|
现象、原因 |
_____________MS_____________ |
负责人 |
钮误联锁 |
1、通知调度人员及车间值班人员。 |
值班长 |
|
2,通知装置主管。 |
车间值 班人员 | |
|
3、迅速消除联锁,确认长明线燃烧良好,恢复F-101。若F-101 长明灯熄灭，必须按规定测爆合格后方可点炉。_______ |
班长 | |
|
4、如不能立即恢复，加氢进料迅速降量至20T∕h :若R-101 入口温度降至260'C ,立即切断进料,D-101,D102循环,C-IOl 补裂化油。__________________________ |
内操、外操 | |
|
5、一旦条件具备，尽快点F-101,当反应器出口温度达到 290°C时，加氢恢复正常流程。___________________ |
内操、外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、立即查明原因。 |
班长 | |
|
4、一旦发生联锁，确认F-201 ~ 204已联锁，立即切断进料， 关 FV—2002。____________________________________ |
内操、外操 | |
|
5、打开FV2002开工旁路C—101 , C—201热油循环。一 |
夕卜操 | |
|
6、关闭PV2084C保持重整反应系统压力。 一 |
内操 | |
|
7、关闭D—204出口阀。 一 |
夕卜操 | |
|
8、加氢反应系统D—101,D—102循环。 一 |
夕卜操 | |
|
9、关闭PVIOO2B加氢反应系统保压，维持k-101运转。- |
内操 | |
|
10、观察 D—201 D—202 液位小于 10% 时停 P—201 ,P—202 |
内操、外操 | |
|
11、CCR连锁热停车。 ■ |
内操、外操 | |
|
12、联锁原因排除,K-201重新启动后,按正常开车步骤开车。 |
各岗位 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、立即查明原因，启动K-202。 一 |
班长 | |
|
4、如联锁原因短时间不能消除，打开PV2084C/D向火炬 排放氢气，保证反应系统压力稳定，维持K-201运转。 |
内操、外操 | |
|
5、D—201底出料切至C—201。 一 |
内操 | |
|
6、CCR联锁热停车。 • |
内操 | |
|
7、重整适当降温降量。 ■ |
内操 | |
|
8、联锁原因排除，重新启动K-202建立再接触系统压力， 切回正常流程。______________________ |
各岗位 |
3.5 F-201〜204联锁异常现象及处理措施
|
现象、原因 |
____________MS____________ |
负责人 |
量低
|
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、关闭炉前阀，打开炉膛吹扫蒸汽，关闭FV-2002。 ■ |
外操 | |
|
4、打开FV2002开工旁路C—101 , C—201热油循环。一 |
内操、外操 | |
|
5、关闭PV2084C/D,保持重整反应系统压力，维持K-201 运转。______________________________ |
内操 | |
|
6,关闭D—204出口阀。 |
夕卜操 | |
|
7、加氢反应系统D—101,D—102循环。 一 |
夕卜操 | |
|
8、关闭PVlOO2B 加氢反应系统保压，维持 K—101运转。 |
内操 | |
|
9、观察 D—201 D—202 液位小于 10% 时停 P—201,P—202。 |
内操、外操 | |
|
10、CCR联锁热停车。 ■ |
内操、外操 | |
|
11、尽快恢复F-201 ~ 204,重新投料温度370°C° , |
内操、外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
1、 加热炉通道流 量低 2、 FG压力低（仅 联锁FG） 3、 FL压力低（仅 联锁FL） 4、 雾化蒸汽压力 低（仅联锁FL） 5、 紧急切断按钮 动作_____ |
1、通知部调度、车间值班人员。 |
值班长 |
|
3、通知车间主任。 |
值班人员 | |
|
4、立即查明原因，尽快恢复F-205运行。 |
班长、外操 | |
|
5、如果较长时间不能恢复，重整反应系统逐步降温降量, 直至进料降至45t∕h,反应温度降至500'C,当C-201塔釜 温度降至150°C时，将塔釜料改去加氢裂化石脑油罐，C-203 补重整油，向下游正常供料。________________ |
内操、外操 | |
|
6、若2小时内F-205仍恢复不了，重整按正常停车程序 停车。______________________________ |
各岗位 |
|
现象、原因 |
____________处置____________ |
负责人 |
|
重整PS- Vl 催化剂 |
1.事故发生后，重整停止进料，内操及时关闭FV-2002, 外操关闭FV-2002的前后手阀。________________ |
内操，外操 |
|
2. K-201停止运转。根据停车时间的长短及时联系调度室 是否需要从炼厂引氢。__________________ |
各岗位 | |
|
3.关闭重整反应系统的氢气外排阀PV-2084C,反应系统 保压；关闭D-204AB出口阀，维持再接触系统压力，并根 据D-201压力情况向重整反应系统补压，确保D-201压力 为 0.24MPa。____________________________________ |
内操，外操 | |
|
4.检查重整四合一加热炉F—201、F—202、F—203、F—204 的运转状况，关闭四合一加热炉的燃料气总阀及各炉前阀； 用蒸汽吹扫炉膛进行降温，根据事故状况做好点炉准备。 |
内操，外操 | |
|
5.调节四合一加热炉的烟道挡板，控制重整反应系统的降温 速率为25。C /hr,严禁大幅度降温而损坏反应器内件。 |
内操 | |
|
6.K-201停运后，反应系统、加热炉应保持“闷锅”状态， 缓慢进行降温，等厂里指令是否启动K-201o如冒然启动 K-201,炉管内物料进入反应器后产生的瞬时高温将导致催 化剂损坏。_________________________ |
各岗位 | |
|
7.重整系统停车后，建立加氢维持裂化油储罐一 C-101 — 重整进料旁路一 C-201 一加氢维持裂化油储罐之间的循环； C-202単塔全回流；C-203塔根据吸附情况进行调整。 |
内操，外操 | |
|
8.如果在重整反应温度降至377。C前恢复正常，启动K-201 进行循环2小时,将反应器内物料带出并做好进料准备。否则， 以25。C /hr的速度将反应温度降至常温。并根据操作规程 做好停车工作。______________________ |
内操 | |
|
9.重整停车后，再生系统也随即停车，手动调整再生器压力 避免波动，调整好提升系统压差，避免催化剂发生流化现象。 |
各岗位 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
由于仪表风、电 气等突发性因 素而引起的大面 |
1、关闭进料调节阀FV5002A及前后阀阀，切切断反应器进 料，反应系统热氢循环。__________________ |
内操、外操 |
|
2、手动关闭加热炉燃料调节阀PV5041、PV5043及F-501 反应炉的炉前阀。_____________________ |
外操 | |
|
积停车，导致压 缩机、加热炉联 |
3、把排放氢切至火炬系统。尽可能增大补充氢的流量，同 时增大排放氢的流量。__________________ |
内操 |
|
锁，应及时切断 反应进料调节 阀。否则物料进 |
4、将压缩机调速器手轮逆时针关闭。若暂不能恢复压缩机 的运转，应将主蒸汽阀关闭，打开旁路阀及蒸汽暖管阀。压 缩机手动盘车。______________________ |
外操 |
|
入反应器内积聚 造成催化剂结 焦，致使催化剂 失去作用 |
5、当D-502液位降至20%时，关闭LV5002及前后阀，防 止抽空。 |
外操 |
|
6、迅速判断出联锁的原因，并启动压缩机，反应系统以 30'C /h的速率升温至350'C、压力升至0.5MPa进行氢气 气提。_______________________________ |
内操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
由于仪表风、电 气等突发性因 素而引起的大面 |
1、关闭进料调节阀FV-7001及一、二次阀、闸阀，切长循环。 |
内操、外操 |
|
2、手动关闭加热炉燃料气调节阀PV-7019/7020及F-701 反应炉的炉前阀。_____________________ |
外操 | |
|
积停车，导致压 缩机、加热炉联 |
3、把排放氢切至火炬系统。尽可能增大补充氢的流量，同 时增大排放氢的流量。__________________ |
内操 |
|
锁，应及时切断 反应进料调节 阀。否则物料进 |
4、将压缩机调速器手轮逆时针关闭。若暂不能恢复压缩机 的运转，应将主蒸汽阀关闭，打开旁路阀及蒸汽暖管阀。压 缩机手动盘车。______________________ |
外操 |
|
入反应器内积聚 造成催化剂结 焦，致使催化剂 失去作用 |
5、当D-702液位降至20%时，停P-702泵，防止抽空。- |
夕卜操 |
|
6、迅速判断出联锁的原因，并启动压缩机，反应系统以 30'C /h的速率升温至350'C、压力升至0.5MPa进行氢气 气提。_______________________________ |
内操 |
3.10 ADS-27吸附剂应急保护措施
|
现象、原因 |
____________MS____________ |
负责人 |
|
1、循环泵故障。内操立即打开公共吸入口阀门维持两塔压 力平衡。转阀离座。_____________________ |
内操 | |
|
2、泵送循环、压送循环调节阀故障。内操立即打开公共吸 人口阀门维持两塔压力平衡。转阀离座。__________ |
内操 | |
|
吸附塔超压，可 能会损坏吸附塔 格栅，影响装 置正常运行；吸 附塔压力下降过 快，会引起吸附 塔内的液体沸腾 形成蒸汽而损坏 吸附剂。如果装 置出现如下情况 之一者，引起吸 附塔压力不平 衡，则必须打开 公共吸入口阀， 转阀离座。通过 抽余液调节阀维 持两塔压力平稳 |
3、仪表风中断。内操立即打开公共吸入口阀门维持两塔压 力平衡，转阀离座。停循环泵，关槽道阀隔离吸附室，氮气 保压。______________________________ |
班长 |
|
4、电气故障。内操立即打开公共吸入口阀门维持两塔压力 平衡,转阀离座。停循环泵，关槽道阀隔离吸附室,氮气保压。 |
班长 | |
|
5、原料泵故障，而备泵又不能启动。内操立即打开公共吸 入口阀，转阀离座。开进、出旋转阀所有旁路。关闭除抽余 液R线以外的进、出旋转阀的所有槽道管线，以保持对吸附 室的压力控制。停注水泵。把E的流量降至D的20%。维 持解吸剂循环。______________________ |
班长 | |
|
6、解吸剂泵故障，而备泵又不能启动。内操立即打开公共 吸入口阀，转阀离座。开进、出旋转阀所有旁路。关闭除抽 余液R线以外的进、出旋转阀的所有槽道管线，以保持对 吸附室的压力控制。停注水泵。把E的流量降至D的20%。 维持二甲苯循环。_____________________ |
班长 | |
|
7、吸附塔压力下降至0.35MPa时，抽出液及封头冲洗液采 出调节阀联锁关闭。由于仪表风、电气等突发性因素而引起 的大面积停车，吸附塔压力无法建立时，应及时切断吸附系 统进出料调节阀，并对吸附室充N2保压在0.35MPa以上, 防止吸附室内液体汽化，造成吸附剂损坏。________ |
班长 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
返洗量增大，抽 提塔姪负荷上 升，汽提塔压力 上升，整个系统 无法操作。 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、立即脱开返洗串级，调整返洗液量。 |
内操 | |
|
4、将抽余油、抽出物切至T-50504。______________ |
夕卜操 | |
|
5、适当增加第二溶剂量，减小汽提塔加热量，直至发泡现 象得到缓解。________________________ |
内操、外操 | |
|
6、在汽提塔回流罐液位高时可将物料排至T-302或排至地 下槽。_______________________________ |
内操、外操 | |
|
7、调整抽提系统操作，维持各塔温度液位平稳。 |
内操 | |
|
8、得到控制后应慢慢加大汽提塔加热量，汽提塔升温至正 常操作温度。________________________ |
内操 | |
|
9、在抽提油合格后恢复正常生产流程。 |
外操 | |
|
10、在精偕系统缓冲罐T-551液位较低，抽提油仍不合格时, 应及时将BT精储系统切循环操作。____________ |
内操、外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
1、关闭进料调节阀FV5002A及前后阀，反应系统热氢循环, 压缩机干气密封改氮气。_________________ |
班长、内操 | |
|
2、关闭排放氢PV5011AB、停K-502ABC关闭返回 PV5012调节阀，关闭去K—101出口 FVlo27调节阀。 |
内操 | |
|
重整来补充氢中 断 K-502ABC 故 障停车 |
3、维持氢气循环，反应系统以30°C∕h的速率降温，直至 D-502高分压力不低于0.3 Mpa。________________ |
内操 |
|
4、当D502液位降至20%时，关闭LV5002及前后阀，防 止抽空。 |
外操 | |
|
5、手动关闭加热炉燃料调节阀PV-5041、PV5043及F-501 反应炉的炉前阀。_____________________ |
外操 | |
|
6、D-502高分压力低于0.3 MPa时，停压缩机，从压缩机 进出口管线向反应系统充入N?,保持反应系统正压。 |
外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
1,通知部调度、车间值班人员。 |
值班长 | |
3,长明灯压力
|
2,通知车间主任。 |
值班人员 |
|
3,立即停止歧化进料。关调节阀一二次阀，打开开车旁路。 |
内操、外操 | |
|
4,将精帽系统切循环。 |
内操、外操 | |
|
5,内、外操迅速查找引起加热炉联锁故障的原因，并迅速 排除。 |
内操、外操 | |
|
6、加热炉故障不能排除时,反应系统降温降压,维持H2循环。 |
内操、外操 | |
|
5,加热炉点火条件具备，测氧测爆合格后立即启动加热炉， 点燃火嘴。 |
内操、外操 | |
|
6,调整加热量以及相关工艺参数，使生产逐步恢复正常。 |
内操、外操 | |
|
7、如联锁故障短时间不能排除时应按照紧急停车程序处理。 |
内操、外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
进料流量低 定子温度高 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、解除联锁立即开启备泵。 |
夕卜操 | |
|
4、如果备泵不能立即启动，应立即停车。 |
内操、外操 | |
|
5、停止D—501进料。 一 |
内操、外操 | |
|
6、立即关闭FV5002A 调节阀，关闭现场前后阀。______ |
内操、外操 | |
|
7、反应系统维持热H2循环。 ■ |
内操、外操 | |
|
8、打开开车旁路，维持精1留系统循环。 |
内操、外操 | |
|
9、调整加热炉加热量，防止反应器飞温。 |
内操、外操 | |
|
10、注意LIC5002液位，在液位不再上涨时关闭LV5002调 节阀及前后阀门。_____________________ |
内操、外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
K-501转速急 剧下降直致为 零，循环氢流 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 |
车间主任 | |
|
5、停止反应系统进料，关调节阀一二次阀，打开开车旁路。 |
内操、外操 | |
|
6、5分钟内压缩机故障排除时应重新启动压缩机。 |
夕卜操 | |
|
7、压缩机故障时间超过5分钟时，即使故障排除，也不能 立即启动压缩机，反应系统向火炬系统泄压。_______ |
内操、外操 | |
|
量下降，造成 F-501联锁， 反应器R-501 温度下降 |
8、将BT精幅系统切循环操作。 |
内操、外操 |
|
9、进料加热炉联锁熄火，关闭主火嘴炉前阀。 |
内操、外操 | |
|
注意D-502液位，当跌至20%不再上升时，关闭并隔绝 LV5002调节阀，并关闭去C-501塔的阀门。_________ |
内操、外操 | |
|
10、将反应系统以0.2MPaZmin向火炬系统泄压至0.3MPa 后，向反应器充入N,,系统维持0.3MPa压力。反应系统 用凡置换玦，当反应器进出口温度基本一致，玦置换凡 完成。______________________________ |
内操、外操 | |
|
11、一旦压缩机故障排除，则按照正常开车步骤重新开车。 |
内操、外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
4rU+H M-P 中.、卄 业、I I-I-T |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、外操立即开启备泵。 |
内操、外操 | |
|
抽提装直进料中 断故障 |
4、如果备泵不能立即启动，应立即停车，隔绝抽提塔。 |
内操、外操 |
|
5、增大第二溶剂量，调整汽提塔、回收塔加热量，使溶剂 在汽提塔、回收塔之间循环。________________ |
内操、外操 | |
|
6、将抽余油、抽出物切至T-50504。______________ |
夕卜操 | |
|
7、将BT精偕系统切循环操作。 |
外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
1、通知部调度、车间值班人员。 |
值班长 | |
|
2、值班人员通知车间主任。 |
值班人员 | |
|
BT装置进料中 断故障 |
3、外操立即开启备泵。 |
内操、外操 |
|
4、如果备泵不能立即启动，应立即停车。 |
内操、外操 | |
|
5、C—552、C—553进行全回流操作。 ’ |
内操、外操 | |
|
6、将苯、C—553顶底切入T—551。 ’ |
夕卜操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
补充氢中断 |
1、关闭进料调节阀FV-7001及一、二次阀、闸阀，切长循环， 压缩机干气密封改氮气。_________________ |
班长、内操 |
|
2、关闭排放氢FV-7004、补充氢PV7006调节阀。 一 |
内操 | |
|
3、维持氢气循环，反应系统以30°C∕h的速率降温，直至 D-702高分压力不低于0.3 Mpa。________________ |
内操 | |
|
4、当D-702液位降至20%时，停P-702泵，防止抽空。- |
外操 | |
|
5、手动关闭加热炉燃料气调节阀PV-7019/7020及F-701 反应炉的炉前阀。_____________________ |
外操 | |
|
6、D-702高分压力低于0.3 MPa时，停压缩机，从压缩机 进出口管线向反应系统充入凡，保持反应系统正压。 |
外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
1,关闭进料调节阀FV-7001及一、二次阀、闸阀，切长循环。 |
内操、外操 |
|
2,手动关闭加热炉燃料气调节阀PV-7019/7020及F-701 反应炉的炉前阀。 |
外操 | |
|
3、把排放氢切至火炬系统。尽可能增大补充氢的流量，同 时增大排放氢的流量。 |
内操、外操 | |
|
4,当D-702液位降至20%时，停P-702泵，防止抽空。 |
外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
如果仅是燃料油联锁或短时间可以恢复点炉：将产品PX切 入重整油罐，查明联锁原因，恢复后立即点油嘴。根据二甲 苯塔压力C-602, C-603适当降低再沸量。 |
班长、外操 |
|
如果联锁短时间无法恢复则按以下步骤处理： | ||
|
1、吸附内操打开公共吸入口阀，转阀离座。开进、出旋转 阀所有旁路。关闭除抽余液R线以外的进、出旋转阀的所有 槽道管线，以保持对吸附室的压力控制。停注水泵。把E的 流量降至D的20%。维持解吸剂循环。____________ |
班长、内操 | |
|
2、C-602、C-603根据回流罐液位停回流泵。 ’ |
内操、外操 | |
|
3, C-604塔维持全回流操作。 |
内操 | |
|
4、C-203、C-553塔底切重整油罐。 一 |
外操 | |
|
5,异构化关闭进料调节阀FV-7001,维持氢气循环，反应 系统以30'C /h的速率降温至330'C O |
内操、外操 |
3.21 P-602A/B循环泵联锁
|
现象、原因 |
____________MS____________ |
负责人 |
|
循环泵联锁后， 立即造成两个吸 附塔压力不平 衡，严重将造成 压差过大，损害 吸附剂 |
1、内操立即打开公共吸入口阀门维持两塔压力平衡。 |
内操 |
|
2、将旋转阀离座。 ’ |
内操 | |
|
3、班长带领其他外操建立短循环。 |
班长 | |
|
4、检查联锁原因，并进行消除。 |
班长 | |
|
5、将泵送、压送调节阀手动打开30%开度。 |
内操 | |
|
6内操将循环泵停车按钮置于旁路位置。 |
内操 | |
|
7、先启动泵送循环A泵，确认A塔压差＜0.2MPa,再启 动B泵，确保A、B两塔压力相等。_____________ |
班长 | |
|
8、将泵送、压送调节阀打自动，将旋转阀入座。 |
班长 | |
|
9、内操缓慢关闭公共吸入口阀门维持两塔压力平衡。 |
内操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
旋转阀无法步进 |
1、内操利用RV步进功能进行RV同步操作，不行则现场 手动步进，仍不行则作以下检查：油压泵是否故障，备泵是 否自启动；蓄压器蓄压能力是否充足，油压管是否脱落，棘 轮机构运作是否良好；位置感应开关有无信号，感应块是否 移动。______________________________ |
内操 |
|
2、旋转阀无法步进超过5分钟，则打开公共吸入口阀，将 旋转阀离座，现场切转阀旁路，建立二甲苯、解吸剂循环， 停注水泵。_________________________ |
班长、内操 | |
|
3、内操调整C—402、C—602、C—603塔操作。 一 |
内操 | |
|
4、值班长联系设备、仪表人员共同查找故障。 |
值班长 | |
|
5、恢复后步进转阀。 |
内操 | |
|
6、班长确认床层计数、现场位置、逻辑位置一致。 |
班长 | |
|
7、将旋转阀入座，内操缓慢关闭公共吸入口阀。建立短循环。 |
班长 | |
|
8、PX合格后切产品。 ■ |
外操 |
3.23 K-701压缩机联锁停车
|
现象、原因 |
____________MS____________ |
负责人 |
|
K-701转速急 剧下降直致为 |
1,关闭进料调节阀FV-7001及一、二次阀、闸阀，切长循环。 |
内操、外操 |
|
2、手动关闭加热炉燃料气调节阀PV-7019/7020及F-701 反应炉的炉前阀。_____________________ |
外操 | |
|
3、把排放氢切至火炬系统。尽可能增大补充氢的流量，同 时增大排放氢的流量。__________________ |
内操、外操 | |
|
4、当D-702液位降至20%时，停P-702泵，防止抽空。- |
夕卜操 | |
|
零，循环氢流 量下降，造成 F-701联锁， 反应器R=701 温度下降。 |
5,压缩机手动盘车。 |
外操 |
|
6、值班长联系设备、仪表人员检查排除压缩机联锁原因。 |
值班长 | |
|
7、检查现场有无其它异常情况。 |
班长 | |
|
8、班长带领外操对压缩机按正常步骤开车。 |
班长 | |
|
9、外操对加热炉按正常步骤点炉，待点炉后，内操对系统 以30°C /h的速率升温至350°C进行热氢循环。________ |
外操 | |
|
10、外操对反应系统投料。 |
外操 | |
|
11、内操调整操作，恢复到正常状态。____________ |
内操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
旋转阀机械密封 泄漏，从机封处 喷出大量高温二 甲苯、解吸剂物 料，现场一片白 雾气体弥漫，随 时可能引发火灾 |
1、将旋转阀离座，负荷降至80%。 ■ |
内操 |
|
2、班长指挥内操打开吸附塔循环公共吸入口阀门，PV6006、 FV6023手动操作。__________________________ |
班长 | |
|
3、停P-602A/B,开RV旁路阀，关RV槽道阀，吸附塔 充氮保压。_________________________ |
外操 | |
|
4、外操在班长的带领下关24个床层RTSV阀。关拱顶密封 进出。______________________________ |
外操 | |
|
5、外操从拱顶排气管线泄压，从各槽道线和床层线排净转 阀物料，交出检修。______________________ |
外操 | |
|
6、检修后，拱顶充液排气，开D槽道阀湿润转子板，如不漏， 开24个床层RTSV阀。拱顶密封进、出开通。_______ |
班长 | |
|
7、开RV进出料阀，关旁路阀，启动P-601。 • |
夕卜操 | |
|
8、外操在班长指挥下关循环公共吸入口阀门，旋转阀就座。 建立短循环。________________________ |
班长 | |
|
9、内操调整吸附工艺参数，直至SN-619中PX合格后切 产品。_________________________________ |
内操 |
3.25 P-403泵故障
|
现象、原因 |
____________MS____________ |
负责人 |
|
P-403泵故障 |
A、如果可能，重新启动进料泵，使进料流量迅速恢复到正常。 在重新启动进料泵时，须查明进料泵出口是否充分关紧以防 该系统出现压力波。在启动此泵之前,须手动关闭进料控制阀。 |
班长 |
|
B、如果不能重新启动进料泵，则按下述方法进行操作： |
班长 | |
|
会造成吸附塔压 力下降过快，会 引起吸附塔内的 液体沸腾形成蒸 汽而损坏吸附 剂。引起吸附塔 压力不平衡，则 必须打开公共吸 入口阀，转阀离 座。通过抽余液 调节阀维持两塔 压力平稳 |
①打开各公共入口阀并关停循环泵，打开平衡阀使旋转阀停 止转动并离座。______________________ |
内操 |
|
②开进、出旋转阀所有旁路，但进料物料除外。封闭至旋转 阀的进料管线。_______________________ |
外操 | |
|
③封闭进、出旋转阀的所有槽道管线，但解吸剂D、抽出液 E和抽余液R管线除外，以保持对吸附室的压力控制。转换 至泵送环路的模拟控制。关停并封闭管线冲洗泵。把E的流 量降至D的20%。__________________________ |
外操 | |
|
④二甲苯循环是不可能的，因此应根据需要将异构化単元和 二甲苯分偕单元置于相应状态。______________ |
班长 | |
|
⑤抽出液塔、抽余液塔应进行全回流操作。调整两塔再沸量, 并相应调整机热炉或热油系统的操作。解吸剂可按正常路径 继续循环。_________________________ |
内操 |
续表
|
现象、原因 |
____________MS____________ |
负责人 |
|
⑥成品塔全回流操作，关停塔底产品物流。按需要调整再沸 量以保持正常操作。___________________ |
班长 | |
|
⑦继续使解吸剂流过旋转阀旁路，按需要分流送至抽出液塔、 抽余液塔，关停注水线。__________________ |
内操 |
3.26 P-605泵故障
|
现象、原因 |
____________MS____________ |
负责人 |
|
P-605泵故障 会造成吸附塔压 力下降过快，会 引起吸附塔内的 液体沸腾形成蒸 汽而损坏吸附 剂。引起吸附塔 压力不平衡，则 必须打开公共吸 入口阀，转阀离 座。通过抽余液 调节阀维持两塔 压力平稳 |
A、尽快重新启动解吸剂泵。在重启动时查明泵出口是否足 够关紧以防压力波。在启动泵之前，将解吸剂流量控制阀置 于手动方式并关闭。此外，在启动泵之前，也应将旋转阀圆 顶密封剂、二次冲洗和封头冲洗等流量控制阀手动关闭。 |
班长 |
|
B、如果不能重新启动解吸剂泵，则按下述方法进行操作： |
班长 | |
|
①打开各公共入口阀并关停循环泵，打开平衡阀使旋转阀停 止转动并离座。______________________ |
内操 | |
|
②打开进、出旋转阀旁路的所有物流管线，但解吸附剂D 管线除外。封闭吸附室上、下封头冲洗。停水注射管线。封 闭旋转阀拱顶密封剂进、出管线和二次冲洗管线。_____ |
外操 | |
|
③封闭除进料F和抽余液R管线以外的所有进、出旋转阀 的物流管线以保持吸附室的压力控制。关停并封闭管线冲 洗泵。_____________________________ |
外操 | |
|
④建立装置的二甲苯循环。 |
班长 | |
|
⑤继续使PareX进料通过旋转阀旁路按需要分送至抽出液塔 (20%)和抽余液塔(80%)。_____________________ |
内操 | |
|
⑥减小通过成品塔的二甲苯循环流量，保持该塔全回流。 |
班长 | |
|
⑦解析剂再蒸幅塔全回流。 |
内操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
火灾、爆炸事故 |
1、立即向值班长和内操报告。 |
发现事件第一只 |
|
2、班长、外操人员打电话“63805276”，内操人员使用内 部电话直接打“119”报火警，要求做到:_________ |
内操、外操 | |
|
①报清着火単位，着火地点和部位； - | ||
|
②报清着火的介质和火情大小；____________ | ||
|
③报清是否有人员被困和人员中毒； | ||
|
①检查并保证消防通道畅通，如无法保证畅，另选合适 的进车路线，在主要路口等候消防车;_________ | ||
|
⑤留下报警人的姓名、电话。 | ||
|
3、通知部调度、车间车间主任（车间值班人员）。 |
值班长 - | |
|
4、通知工艺员、安全工程师和设备员。 |
车间主任一 | |
|
5、车间主任、技术员协同值班长指挥事故处理。 |
车间主任- | |
|
6、现场发生火灾或者或由于爆炸造成火灾时，立即采取 措施减小泄漏量，选择合适的部位隔离泄漏源（应在火场 外），或使装置紧急停车、系统降压。___________ |
班长、内操、 外操 | |
|
7、初始火灾火势小易于扑灭，班长立即组织人员使用现 场灭火器、手推车、消防水、泡沫、蒸汽及N?等进行扑救。 |
班长、外操 | |
|
8、利用消防水对火灾相邻设备设施进行冷却。 |
班长、外操, | |
|
9、远程隔离系统过大时，从事故柜中取出并正确佩戴好 空气呼吸器，在有良好的防火、防静电措施后进入事故现 场,迅速查清泄漏情况,近距离隔离泄漏部位,减小泄漏量。 |
班长、外操 | |
|
10、若处在火场中框架、设备管线发生严重变形，处在火 场中的设备管线从安全泄压装置中发出声音，应立即撤离 事故现场，以免设备坍塌造成更大火灾、爆炸和人员伤亡。 |
车间主任、技术 员、值班长 | |
|
11、现场火扑灭但仍有可燃物料泄漏时，应利用N,、蒸汽、 消防水等对现场进行保护稀释，降低产生复燃和爆炸的危 险，处理时防止静电、金属碰撞产生的火花引起可燃气爆 炸事故。__________________________ |
外操 | |
|
12、火灾扑灭后，应紧急疏散现场多余人员，防止二次爆 炸事故发。________________________ |
车间主任、技术 员、值班长 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
由于装置中设备 泄漏、局部设 备切出检修倒空 置换不彻底动火 时发生火灾、爆 炸，装置中的 苯、甲苯、二甲 苯、氢气、液化 气、燃料油泄漏 遇静电、明火燃 ,L⅛, ,P≡ XΛ- A Al- |
1,立即向值班长和内操报告。 |
发现事件 第一人 |
|
2,现场出现火灾险情或者可燃气未着火有爆炸危险时，值 班长、外操人员处理立即采取措施减小泄漏量，或使装置紧 急停车、降压，需要内操人员配合的应及时联系内操人员。 |
值班长 外操 | |
|
3、值班长应及时向车间领导汇报。 |
值班长 | |
|
4、初始火灾火势小易于扑灭，值班长必须立即组织人员使 用现场灭火器、手推车、消防水、泡沫、蒸汽、及N2等灭 火物资进行扑救，需要报警时，外操人员应迅速将事故发 生地点和性质通知中控，由中控人员报警并通知调度，由 调度向有关部门汇报。__________________ |
值班长 | |
|
5、外操利用消防水对火灾相邻设备、容器等进行冷却。 |
外操 | |
|
6、事故现场未出现火灾但可燃气浓度大时，现场事故处理 人员要特别注意安全，防止静电、金属碰撞产生的火花引起 可燃气爆炸事故。_____________________ |
外操 | |
|
7、外操利用蒸汽、N2、消防水等对可燃气进行稀释，降低 产生爆炸的危险。_____________________ |
外操 | |
|
烧、爆炸o发生 火灾、爆炸损害 设备、造成人员 伤害等 |
8、外操或班长应从故柜中取出防护设施，按规定佩戴好空 气呼吸器、过虑式防毒面具等气防急救器材，并在有良好的 防火、防静电措施后进入事故现场，迅速查清泄漏情况，在 工艺条件和现场情允许的情况下将泄漏部位隔离，并用水稀 释泄漏部位，用N?对泄漏部位进行保护。_________ |
外操 班长 |
|
9、处在火场中的罐若已变色或从安全泄压装置中产生声音, 值班人员或值班长必须下达立即撤离命令，以免设备坍塌、 爆炸造成更大火灾、爆炸和人员伤亡。__________ |
值班人员 | |
|
10、报警后，消防队支援，车间组织人员撤离。 |
车间主任 | |
|
11、火灾扑灭后，应紧急疏散现场多余人员，防止二次爆炸 事故发生。_________________________ |
车间主任 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
设备、管道 火灾 |
1、根据火灾发生的部位，决定部分停车或全部停车。 一 |
班长 |
|
2、可能时，尽可能隔断着火部位。 ■ |
班长、外操 | |
|
3、利用设备管道的泄压系统向火炬系统泄压。 |
班长、外操 | |
|
4、利用轻污油系统倒空隔离出的设备管线内的物料。 |
夕卜操 | |
|
5、向设备管线内充入凡，保护设备管线。 |
夕卜操 | |
|
6、保护设备管道上的重要设施。 |
班长、外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
泵机械密封 泄漏火灾 |
1、泄漏出的物料成雾状蒸气时，与空气混合后会形成爆炸 性混合物，这时危险性较大，注意防护。__________ |
班长、外操 |
|
2、关闭泵电源，如泄漏过大应立即同调度、电仪公司联系， 请求远距离紧急切断泵电源。_______________ |
班长、外操 | |
|
3、泵电源关闭后，由于压力降低，泄漏量和火势会变小， 应立即用消防水压制火势。________________ |
班长、外操 | |
|
4、尽快关闭泵的进口阀，进口阀关闭后再关闭出口阀，使 泄漏部位与系统隔开。__________________ |
班长、外操 | |
|
5、现场不具备关闭泵进出口阀条件时，应增大隔离范围， 等待物料压力降低，火势减小时再关闭进出口阀。_____ |
班长、内操、 夕卜操 | |
|
6、P-102、P-203、P-208等泵中物料压力、温度都较高， 泵进出口阀门较大，在火灾泄漏情况下，现场关闭进出口阀 门有困难，停泵后，内操应及时关闭泄漏泵进出口管线上的 调节阀。____________________________ |
班长、外操 | |
|
6、泵进口管线上无阀门隔离时，应尽快倒空与泵进口管线 相连的设备内的物料，并将该设备降压，降温。______ |
班长、外操 | |
|
7、将设备内部物料排向地下槽等系统，并向设备内部充入 N2,保持微正压，以防凡压力过高，造成火势增大。 |
班长、外操 | |
|
8、高温油泵泄漏火灾应注意防烫。 |
班长、外操 | |
|
9、液化气泵P-107/205/218/泄漏时，事故处理人员应注 意防止冻伤。________________________ | ||
|
10、液化气爆炸极限范围大，事故处理时要注意扳手要轻拿 轻放，禁止敲击设备。____________________ | ||
|
11、进入事故现场的处理人员，应采取将身体打湿等防静电 措施。______________________________ | ||
|
12、泄漏部位的处理，参照高温油泵的处理方式。 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
泵机械密封 泄漏火灾 |
1、泄漏出的物料成雾状蒸气时，与空气混合后会形成爆炸 性混合物，这时危险性较大，注意防护。__________ |
班长、外操 |
|
2、关闭泵电源，如泄漏过大应立即同调度、电仪公司联系， 请求紧急切断泵电源。__________________ |
班长、外操 | |
|
3、泵电源关闭后，由于压力降低，泄漏量和火势会变小, 应立即用消防水压制火势。________________ |
班长、外操 | |
|
4、尽快关闭泵的进口阀，进口阀关闭后再关闭出口阀，使 泄漏部位与系统隔开。__________________ |
班长、外操 | |
|
5、现场不具备关闭泵进出口阀条件时，应增大隔离范围， 等待物料压力降低，火势减小时再关闭进出口阀。_____ |
班长、内操、 夕卜操 | |
|
6、P-502、P-556、P-503等泵内物料压力、温度都较高， 泵进出口阀门较大，在火灾泄漏情况下，现场关闭进出口阀 门有困难，外操停泵后，内操应及时关闭泄漏泵进出口管线 上的调节阀。________________________ |
班长、外操 | |
|
7、泵进口管线上无阀门隔离时，应尽快倒空与泵进口管线 相连的设备内的物料，并将该设备降压，降温。______ |
班长、外操 | |
|
8、将设备内部物料倒向地下槽等系统，并向设备内部充入 凡，保持微正压，以防凡压力过高，造成火势增大。 |
班长、外操 | |
|
9、高温油泵泄漏火灾应注意防烫。 |
班长、外操 | |
|
10、进入事故现场的处理人员，应采取将身体打湿等防静电 措施。______________________________ |
班长、外操 | |
|
11、泄漏部位的处理，参照高温油泵的处理方式。 |
班长、外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
P-401机械密封 泄漏，泄漏出的 高温物料成雾状 蒸气时，与空气 混合后会形成爆 炸性混合物发生 着火和爆炸现象 |
1,发现泄漏立即向值班长报告。 |
发现事件 第一人 |
|
2、值班长及时向车间主任和调度室汇报，由调度请求公司 消防队支援。________________________ |
值班长 | |
|
3、现场打开在P-401泵的上方带喷嘴的消防蒸汽灭火管线 灭火。______________________________ |
班长、外操 | |
|
4、内操紧急灭F—401炉子，使C—402降压。 一 |
内操 | |
|
5、关闭泵电源，如泄漏过大应立即同调度、电仪值班人员 联系，请求紧急切断泵电源。_______________ |
值班长、 夕卜操 | |
|
6、内操全开FV-4020紧急向C-403排料泄压，尽量排净 C-402塔内物料。___________________________ |
内操 |
续表
|
现象、原因 |
____________MS____________ |
负责人 |
|
7、尽快关闭泵的进口阀，进口阀关闭后再关闭出口阀，使 泄漏部位与系统隔开。__________________ |
班长、外操 | |
|
8、现场不具备关闭泵进出口阀条件时，应增大隔离范围， 等待物料压力降低，火势减小时再关闭进出口阀。_____ |
值班长、 外操 | |
|
9、操作人员消除泄漏源，泵进口管线上无阀门隔离时，应 尽快倒空与泵进口管线相连的设备内的物料，并将该设备降 压，降温。______________________________ |
班长、外操 | |
|
10、将设备内部物料倒向地下槽等系统，并向设备内部充人 凡，保持微正压，以防凡压力过高，造成火势增大。 |
班长、外操 | |
|
11、相关工段切断C-402的三股进料：C-203塔底物料去 T-50501；歧化装置停车，BT切循环，C-553塔底回T-551； 吸附、异构化停车，停P-703泵。_______________ |
值班长 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
重整反应系统高 温法兰泄漏着火 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、一旦发生泄漏着火，岗位应积极组织扑救、保护，联系 人员消漏；若火势较大，无法扑灭，危及到装置安全，重整 尽快降负荷至45t∕h,若火势无明显减弱，按紧急停车处理。 |
各岗位 | |
|
4、切断进料后，维持K-201运行，反应系统逐步泄压至 0.3MPao |
内操 | |
|
5、系统压力低于N2总管压力时，从K-201出口补大量 N2,维持系统压力在0.3MPa。__________________ |
内操、外操 | |
|
6、尽可能维持K-201运行，若火势仍得不到有效控制，停 K-201,反应系统泄压至微正压，继续保持N2置换，直至 火被扑灭。组织消漏。____________________ |
外操 | |
|
7、消漏结束后，系统用升压气密，分别检查泄漏情况。 |
夕卜操 | |
|
8、经确认正常后,重新启动K-201。反应系统进行开车工作。, |
各岗位 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
R-501/701 上 |
1、若火势较小，打开反应器法兰灭火蒸汽或N2后，火灾能 熄灭，在熄灭后用N?保护。_________________ |
班长、外操 |
|
2、在条件许可的情况下拆除反应器进出管线的保温，以防 泄漏出的氢气沿保温串到更远的地方，造成事故扩大。 |
班长、外操 | |
|
3、若火势较大则需将反应系统按照紧急停车处理。 |
内操、外操 | |
|
下法兰由于氢气 泄漏法兰着火 |
4、反应器进料切旁路。 |
内操、外操 |
|
5、反应器降温、降压、降负荷。 |
内操、外操 | |
|
6、如泄漏扩大，火情难以扑救立即向车间主任、当班调度 汇报。______________________________ |
值班长 | |
|
7、由调度请求公司消防队支援。 |
当班调度 | |
|
8、车间主任组织装置局部停车。 |
主任 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
再生催化剂提升 管线泄漏着火 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、将“紧急停止”开关转到“停止”位置。 |
内操 | |
|
4、将再生催化剂提升管线隔离，关闭如下阀门：D-256下 面的手动V型阀、手动F型阀、FV2535, FV2536,还原区 手动球阀。_________________________ |
内操、外操 | |
|
5、如FV2535的下游手阀关闭，则全开FV-2506。 一 |
内操、外操 | |
|
6、按“冷停车方法”进行装置停车。 |
班长 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
检修设备时 FeS自燃火灾 |
1、核对进入受限空间作业证，清点被困人数。 |
值班长 |
|
2、如有进入受限空间人员正在作业时，监护人员应立即大 声呼叫被困人员，引导被困者从着火点下部人孔离开。 |
班长、外操 | |
|
3、无法走出受限空间作业的检修人员应想方设法把随身穿 戴的衣物打湿，掩住口鼻，减缓烟雾刺激。_________ |
班长、外操 | |
|
3、外操人员立即打开路边消防水栓，从塔顶向塔内喷洒消 防水，以便降低设备内的温度和浓烟。___________ |
外操 | |
|
4、在设备下部增设鼓风机向内吹送空气，防止设备内部人 员窒息。____________________________ |
外操 | |
|
5、判明设备内部空间的大小和温度情况，选择佩戴何种气 防设施，随身携带安全救护绳、安全带、气防面具等等物资, 进入设备抢救被困人员。_________________ |
班长、外操 | |
|
6、人员救出后如火势仍然等不到控制，可向设备内引入蒸汽、 N?等强制灭火，以减少设备受热时间。___________ |
班长、外操 | |
|
7、火灾熄灭后仍需向设备内冲入消防水，防止复燃。 ’ |
班长、外操 | |
|
8事故处理过程中发现设备着火部位变红，此时设备钢结构 强度下降，设备有坍塌的危险，现场人员应立即撤离现场。 |
班长、 现场指挥 | |
|
9,注意在塔倾倒时可能出现的新的火灾爆炸险情。 |
班长、 现场指挥 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
燃料气管线、法 兰、阀门以及软 管和接头泄漏后 着火 |
1,立即向值班长和内操报告。 |
发现事件 第一人 |
|
2、着火初期立即用小型灭火器扑救。 |
夕卜操 | |
|
3、现场出现火灾险情或者可燃气未着火有爆炸危险时,班长、 外操人员处理立即采取措施减小泄漏量，或使装置紧急停车、 降压，需要内操人员配合的应及时联系内操人员。_____ |
班长 外操 | |
|
4、火情有扩大趋势自身难以扑救，值班长在组织外操人员 自救的同时，应迅速将事故发生地点和性质通知中控，由中 控人员报警并通知调度，由调度向有关部门汇报。_____ |
值班长 | |
|
5、值班长向车间主任汇报，在部有关部门的指示下进行装 置停车或局部停车。___________________ |
值班长 | |
|
6、车间主任组织当班人员进行局部停车或紧急停车。 ■ |
车间主任 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
由于压力管道泄 漏，管道中的苯、 甲苯、二甲苯、 氢气、液化气、 燃料油泄漏遇静 电、明火燃烧、 爆炸，损害设备、 造成人员伤害等 |
1、发现泄漏立即向值班长报告；如发生火情应首先按下现 场火灾报警按钮，再向值班长报告。____________ |
发现事件 第一人 |
|
2、值班长及时向车间主任和调度室汇报。 |
值班长 | |
|
3、管道泄漏物料后，在现场处理时必须根据物料性质、压力、 温度等情况佩带合格劳动保护用具。现场出现火灾险情或者 可燃气未着火有爆炸危险时，班长、外操人员处理立即采取 措施减小泄漏量，或切断管道物料（或装置紧急停车、降压）， 需要内操人员配合的应及时联系内操人员。________ |
班长、外操 | |
|
4、初始火灾火势小易于扑灭，值班长必须立即组织人员使 用现场灭火器、手推车、消防水、泡沫、蒸汽、及N2等灭 火物资进行扑救，需要报警时，外操人员应迅速将事故发生 地点和性质通知中控，由中控人员报警并通知调度，由调度 向化工部有关部门汇报。_________________ |
值班长 | |
|
5、外操利用消防水对火灾相邻设备、容器等进行冷却。 |
外操 | |
|
6、事故现场未出现火灾但可燃气浓度大时，现场事故处理 人员要特别注意安全，防止静电、金属碰撞产生的火花引起 可燃气爆炸事故。_____________________ |
外操 | |
|
7、外操利用蒸汽、N2、消防水等对可燃气进行稀释，降低 产生爆炸的危险。_____________________ |
外操 | |
|
8、外操或班长应在有良好的防火、防静电措施后进入事故 现场，迅速查清泄漏情况，在工艺条件和现场情允许的情况 下将泄漏部位隔离，并用水稀释泄漏部位，用N,对泄漏部 位进行保护。_______________________ |
班长、外操 | |
|
9、处在火场中的罐若已变色或从安全泄压装置中产生声音, 值班长必须下达立即撤离命令，以免设备坍塌、爆炸造成更 大火灾、爆炸和人员伤亡。_________________ |
值班长 | |
|
10、报警后，消防队支援，车间组织人员撤离。 |
车间主任 | |
|
11、火灾扑灭后，应紧急疏散现场多余人员，防止二次爆炸 事故发生。_________________________ |
车间主任 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
炉膛飞温，烟道 温度急剧上升， 烟囱冒黑烟 |
1、立即向部调度报告。 |
内操 |
|
2、紧急停炉并报火警。 | ||
|
3、根据指令组织装置停车。 | ||
|
4、关闭烟道挡板PIC-2011。 ’ | ||
|
5、关闭燃料调节阀门 PV—2006、2010、2014、2018。 一 | ||
|
1、立即向车间领导（车间值班人员）报告。 |
值班长 | |
|
2、成为现场中指挥员，启动炉管破裂应急预案。 | ||
|
3、负责设置警戒区，保护现场。 | ||
|
4、负责停止现场一切作业。 ’ | ||
|
5、负责指挥外操人员进行装置的紧急停车。 | ||
|
1、现场所有人员佩带合格劳动保护用具、根据指令进行装 置紧急停车。________________________ |
外操 | |
|
2、切断现场燃料阀门，熄灭全部燃烧器，关闭物料进出口 阀FIC-2002 ；关闭现场风门。 | ||
|
3、打开灭火蒸汽。 ’ | ||
|
4、慢慢将物料压到储存罐。 | ||
|
5、使炉膛处于“隔绝”状态并处理好相关装置厂 | ||
|
6、必要情况其他加热炉也必须停。 | ||
|
1、接报告后立即赶赴现场，接替班长成为现场指挥者。 |
车间领导（车 间值班人员） | |
|
2、根据事件变化情况，向部领导及时报告和反馈现场事故 发展状态。_________________________ | ||
|
3、通知车间安全、工艺、设备管理人员赶赴现场，辅助指挥、 参与事故处理。______________________ | ||
|
接车间领导的通知后，在各自的专业范围内辅助指挥、参与 事故处理。 |
安全工程师、 工艺员、设 备员____ |
|
现象、原因 |
____________MS____________ |
负责人 |
|
F-401炉管破 裂泄漏出的物料 在炉膛内发生燃 烧，造成炉膛内 局部温度升高氧 含量下降，炉膛 将出现正压，烟 囱冒黑烟。 |
1,发现泄漏立即向值班长报告。 |
发现事件 第一人 |
|
2、值班长及时向车间主任和调度室汇报，由调度请求公司 消防队支援。________________________ |
值班长 | |
|
3、二甲苯岗位内操立即按下紧急停炉按钮（HS4009）对 F-401 停炉。_________________________________ |
内操 | |
|
4、立即打开烟道旁路挡板PV-4018B,关闭引风机入口挡 板HS-4015。____________________________________ |
内操 | |
|
5、停引风机，避免炉膛烟气温度过高，损坏空气预热器和 引风机。_____________________________ |
班长、外操 | |
|
6、手动关闭燃料油、燃料气的控制阀门，现场关闭炉前阀 及前后阀，确认炉膛内是否还有明火，以便进行控制。 |
班长、外操 | |
|
7、停P-401A∕B∕C的运转泵，确保F-401炉膛内物料不 再大量泄漏。________________________ |
班长、外操 | |
|
8、打开F-401的灭火蒸汽，对炉膛进行吹扫。 ’ |
夕卜操 | |
|
9、密切注意E-402的液位，避免出现干锅或满水事故。一 |
内操 | |
|
10、切断C-203底去C-402塔的进料，改去中间原料罐区 的 T—50501—T—50502 罐。________________________ |
重整岗位 夕卜操 | |
|
11、切断C-553塔去C-402的进料改去中间原料罐区的 T-50501—T-50502罐。___________________________ |
制苯岗位 夕卜操 | |
|
12、将C-402塔内的物料排往重整油罐或地下罐。_____ |
夕卜操 | |
|
13、吸附分离装置改为解吸剂循环运转，歧化、异构化装置 紧急停车。_________________________ |
值班长 | |
|
14、加氢重整装置视情况降量或停车。 |
值班长 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
F-701炉管破 裂泄漏出的物料 在炉膛内发生燃 烧，造成炉膛内 局部温度升高氧 含量下降，炉膛 将出现正压，反 应器入口温度超 常升高，烟囱冒 黑烟。 |
1,发现泄漏立即向值班长报告。 |
发现事件 第一人 |
|
2、值班长及时向车间主任和调度室汇报，由调度请求公司 消防队支援。________________________ |
值班长 | |
|
3、控制室内紧急灭炉，内操立即关闭燃料气、燃料油调节阀， 并通知外操关闭燃料气，燃料油总管阀门，绝对禁止关闭烟 道挡板。___________________________ |
内操 | |
|
4、立即打开烟道旁路挡板PV-4018B,关闭引风机入口挡 板HS-4015。____________________________________ |
内操 | |
|
5、停引风机，避免炉膛烟气温度过高，损坏空气预热器和 引风机。_____________________________ |
班长、外操 | |
|
6、关闭进料调节阀FV7001。 一 |
班长、外操 | |
|
7、手动关闭燃料油、燃料气的控制阀门，现场关闭炉前阀 及前后阀，确认炉膛内是否还有明火，以便进行控制。 |
班长、外操 | |
|
8、停K—701压缩机。 一 |
夕卜操 | |
|
9、停P-705的运转泵,确保F-701炉膛内物料不再大量泄漏； |
夕卜操 | |
|
10、内操手动关闭PV7006调节阀，外操关闭前后阀。 |
内操、外操 | |
|
11、反应系统通过高分罐安全阀旁路向火炬系统泄压，关闭 FV7004调节阀。 |
外操 | |
|
12、当反应系统压力降到微正压时全开烟道挡板，向炉膛通 入灭火蒸汽，系统压力较高时禁止通入灭火蒸汽。_____ |
外操 | |
|
13、向反应系统充入氮气保护。 |
班长 | |
|
14、二甲苯吸附装置进行循环操作。 |
值班长 |
|
步骤 |
负责人 | |
|
报警 |
__ 向中控室报告。（中控室监控电视发现，直接执行以下程序） |
发现火情 第一人 |
|
向公司119/120报警。 |
内操 | |
|
向部应急响应中心及车间主任报告。 |
副班长 | |
|
应急程序启⅞Γ |
通知其他岗位人员增援。 |
值班长 |
|
切断泄漏源 |
1、关闭泄漏点前后的手动阀门（若可能）。 |
班长，外操 |
|
2、贮罐着火，切断系统与该罐的所有联系（关闭阀门）。 |
班长，外操 | |
|
人员疏散 |
组织现场与抢险无关的人员（含施工人员）撤离。 |
事故岗位 外操 |
|
消防、泡沫、干 粉系统保障 |
1,监视消防水系统自动运行情况，保证管网压力。 |
消防泵站 人员 |
|
灭火、冷却 |
1、开消防水炮和消防喷淋（若有）对着火罐进行冷却，对 邻近贮罐、设施降温隔离。_________________ |
车间应急 人员 |
|
泄漏物 封堵回收 |
1,检查确认罐区的雨水阀、污水阀已经关闭。 |
车间应急 人员 |
|
2,沙袋封堵外排沟。 |
外操、车间 应急人员 | |
|
3、用器皿或吸油棉回收泄漏物。用回收泵将积聚在低洼处 的泄漏物抽至油桶中。__________________ |
班长、车间 应急人员 | |
|
警戒 |
携可燃气检测仪测试，划定警戒范围。 |
车间应急 人员 |
|
接应救援 |
接应消防、气防、环境监测等车辆及外部应急增援。 |
车间应急 人员 |
|
带压堵漏 |
现场余火扑灭后，具备堵漏条件时，组织维修人员进入现场 带压堵漏。_________________________ |
车间领导 |
|
注意 |
3、 施工人员疏散时，应检查关闭现场火源，切断临时用电电源。 4、 报警时，须讲明着火地点、着火介质、火势、人员伤亡情况。_____ | |
|
步骤 |
____________MS____________ |
负责人 |
|
现场发现 |
发现T-50401罐顶起火（假想该罐正在收料）。 |
发现火情第 一人 |
|
报警 |
向中控室报告：T-50401罐罐顶石脑油起火燃烧，现场没有 人员受伤。__________________________ |
发现火情第 一人 |
|
向公司119/120报警：化工部大芳姪车间T-50401直储石 脑油罐罐顶着火、没有人员受伤，报警人XXX。_____ |
值班长 | |
|
向厂应急响应中心及车间领导报告T-50401罐罐顶着火、 现场没有人员受伤。____________________ |
副值班长 | |
|
应急程序启动 |
通知其他岗位人员增援：T-50401罐罐顶着火、现场没有人 员受伤;请各岗位留守一人维持正常作业，其他人员立即到 原料罐区集合，由值班长指挥开展应急抢险，请无关人员及 施工人员立即沿上风向、到紧急集合点集中（重复数遍）。 |
值班长 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
液化气管线、法 兰、阀门以及软 管和接头泄漏。 |
1,立即向班长和内操报告。 |
发现事件第 一人 |
|
2、泄漏出的物料成雾状蒸气时，与空气混合后会形成爆炸 性混合物，这时危险性较大，注意防护。__________ |
外操1 | |
|
3,班长、外操人员在现场处理立即采取措施减小泄漏量, 或使装置紧急停车、降压，需要内操人员配合的应及时联系 内操人员。 |
班长 外操 | |
|
4、班长在组织外操人员自救的同时，应迅速将事故发生地 点和性质通知中控，由中控人员报警并通知调度，由调度向 厂有关部门汇报。_____________________ |
班长 | |
|
5、班长向车间值班人员汇报，在厂有关部门的指示下进行 装置停车或局部停车。__________________ |
班长 | |
|
6,车间领导组织当班人员进行局部停车或紧急停车。 |
车间值班 领导 |
4.16-1液化气T-50801罐来料线罐根法兰泄漏应急处理
|
步骤 |
____________处置____________ |
负责人 |
|
发现异常 |
DCS画面突然显示：位号为EIA9801的可燃气报警仪红灯 闪烁，并伴声音报警。内操判断：T-50801罐附近可能有 泄漏。汇报值班长；同时要求岗位人员现场确认。 |
中控内操 |
|
现场确认、报告 |
大量液化气正在泄漏、周围环境已积聚大量雾状液化气， 现场没有着火，但发现一人中毒倒地。__________ |
班长、 发现泄漏 第一人 |
|
切断泄漏源 |
1、关闭T-50801罐底快速切断阀。______________ |
班长 |
|
2、关闭T-50801罐液化气来料线现场手动阀（泵前）。 |
班长、外操 | |
|
报警 |
向公司119/120报警：化工部大芳姪车间T-50801罐进料 线罐根法兰泄漏、大量液化气正在泄漏、周围环境已积聚 大量液化气，现场没有着火，但有一人中毒倒地，报警人 XXX。_____________________________ |
值班长 |
|
向厂应急响应中心及车间领导报告：化工部大芳姪车间 T-50801罐进料线罐根法兰泄漏、大量液化气正在泄漏、 周围环境已积聚大量液化气，现场没有着火，但有一人中 毒倒地。___________________________ |
值班长 | |
|
应急程序启动 |
通知其他岗位人员增援：T-50801罐进料线罐根法兰泄漏、 大量液化气正在泄漏、周围环境已积聚大量液化气，现场 没有着火，但有一人中毒倒地。；请各岗位留守一人维持正 常作业，其他人员立即到球罐区集合，由值班长指挥开展 应急抢险，请无关人员及施工人员立即沿上风向、到紧急 集合点集中（重复数遍）。_________________ |
值班长 |
|
人员抢救 |
1、戴空气呼吸器转移中毒人员，并施行急救。______ |
班长、外操 |
|
2,持续进行急救（决不放弃），直到专业人员到达。 |
班长、车间应 急人员 | |
|
人员疏散 |
组织现场与抢险无关的人员（含施工人员）撤离。 |
车间应急人员- |
|
流程调整 |
打开罐底快速切断阀，通过垫水线向T-50801罐注水，力 争将物料抬高到漏点之上。_______________ |
班长、车间应 急人员 |
|
消防、泡沫 系统保障 |
1,监控消防水泵备用情况，保证管网压力。 |
消防泵站人员、 副值班长 |
|
泄漏物的 封堵 |
1、检查确认球罐区的雨水阀已经关闭。 |
车间应急人员 |
|
2、必要时沙袋封堵外排沟。________________ | ||
|
警戒 |
携可燃气检测仪测试，划定警戒范围。__________ |
车间应急人员- |
|
接应救援 |
接应消、气防、环境监测等车辆及外部应急增援力量。 |
车间应急人员 |
|
带压堵漏- |
具备堵漏条件后，组织维修人员进入现场带压堵漏。 |
车间领导 |
|
注意 |
| |
|
现象、原因 |
____________MS____________ |
负责人 |
|
液化气管线、法 兰、阀门以及软 管和接头泄漏后 着火 |
1,立即向班长和内操报告。 |
发现事件 第一人 |
|
2、着火初期立即用小型灭火器扑救。 |
夕卜操 | |
|
3、现场出现火灾险情或者可燃气未着火有爆炸危险时,班长、 外操人员处理立即采取措施减小泄漏量，或使装置紧急停车、 降压，需要内操人员配合的应及时联系内操人员。_____ |
班长 外操 | |
|
4、火情有扩大趋势自身难以扑救，班长在组织外操人员自 救的同时，应迅速将事故发生地点和性质通知中控，由中控 人员报警并通知调度，由调度向厂有关部门汇报。_____ |
班长 | |
|
5、班长向车间值班领导汇报，在厂有关部门的指示下进行 装置停车或局部停车。__________________ |
班长 | |
|
6,车间领导组织当班人员进行局部停车或紧急停车。 |
车间值班 领导 |
4.17-1液化气T-50801罐来料线罐前法兰泄漏着火应急处理
|
步骤 |
____________MS____________ |
负责人 |
|
发现异常 |
DCS画面突然显示：位号为EIA9801的可燃气报警仪报警。 内操判断：T-50801罐附近可能有泄漏。汇报值班长；同 时要求岗位人员现场确认。________________ |
中控内操 |
|
现场确认、报告 |
1、 班长、本岗位外操佩戴空气呼吸器现场确认。
有少量液化气正在泄漏，并已经着火，火势不大。现场发现 一人中毒倒地。______________________ |
班长、发现 泄漏第一人 |
|
切断泄漏源 |
1、关闭T-50801罐底快速切断阀。 ■ |
内操 |
|
2、关闭T-50801罐液化气来料线现场手动阀（泵前）。 |
班长、外操 | |
|
扑救初期火灾 |
1,火势小的时候用灭火器进行扑救。 |
发现泄漏 第一人 |
|
2、火情有扩大趋势难以扑救时，值班长组织外操人员自救 的同时，应迅速将事故发生地点和性质通知中控，由中控人 员报警并通知调度，由调度向厂有关部门汇报。______ |
班长 | |
|
报警 |
向公司119/120报警：化工部大芳姪车间T-50801罐进料 线罐根法兰发生泄漏、大量液化气正在泄漏、周围环境已积 聚大量液化气，现场没有着火，但有一人中毒倒地，报警人 XXXO |
值班长 |
|
向调度室报告：大芳姪车间T-50801罐进料线罐根法兰发 生小量泄漏，已经着火，但火势不大。现场有一人中毒倒地。 |
值班长 |
续表
|
步骤 |
____________MS____________ |
负责人 |
|
向车间领导汇报并通知车间其他管理人员：T-50801罐进料 线罐根法兰发生小量泄漏，已经着火，但火势不大。现场有 一人中毒倒地。______________________ |
值班长 | |
|
应急程序启动 |
1、通知其他岗位人员增援：T-50801罐进料线罐根法兰发 生小量泄漏，已经着火，但火势不大。现场有一人中毒倒地。 请各岗位留守一人维持正常作业，其他人员立即到球罐区集 合，由值班长指挥开展应急抢险，请无关人员及施工人员立 即沿上风向、到紧急集合点集中（重复数遍）。_______ |
值班长 |
|
2、火势无法控制时值班长向车间值班领导汇报，在厂有关 部门的指示下进行装置停车或局部停车。_________ |
值班长 | |
|
3,车间领导组织当班人员进行局部停车或紧急停车。 |
车间 值班领导 | |
|
人员抢救 |
1、戴空气呼吸器转移中毒人员，并施行急救。 |
班长、外操 |
|
2,持续进行急救（决不放弃），直到专业人员到达。 |
班长、车间 应急人员 | |
|
人员疏散 |
组织现场与抢险无关的人员（含施工人员）撤离。 |
车间 应急人员 |
|
流程调整 |
打开罐底快速切断阀，通过垫水线向T-50801罐注水，力 争将物料抬高到漏点之上。________________ |
班长、车间 应急人员 |
|
消防系统保障 |
监控消防水泵备用情况，保证管网压力。 |
消防泵站人员、 副值班长 |
|
泄漏物的 封堵 |
1,检查确认球罐区的雨水阀已经关闭。 |
车间 应急人员 |
|
2,必要时沙袋封堵外排沟。 |
车间 应急人员 | |
|
警戒 |
携可燃气检测仪测试，划定警戒范围。 |
车间 应急人员 |
|
接应救援 |
接应消、气防、环境监测等车辆及外部应急增援力量。 |
车间 应急人员 |
|
带压堵漏- |
具备堵漏条件后，组织维修人员进入现场带压堵漏。 |
车间领导 |
|
注意 |
| |
4.18 D-834到D-835管线泄漏处理措施
|
现象、原因 |
____________MS____________ |
负责人 |
|
D-834 到 D-835 管线由于冲刷腐 蚀，减薄严重导 致管线泄漏 |
1、立即向值班长和内操报告：D-834到D-835管线由于冲 刷腐蚀，减薄严重导致管线泄漏。_____________ |
发现事件第 一人 |
|
2、值班长向调度室以及车间领导汇报：D-834到D-835管 线由于冲刷腐蚀，减薄严重导致管线泄漏。________ |
值班长 | |
|
3、值班长联系施工単位对泄漏部位进行堵漏打卡子。 |
值班长 | |
|
4、如果泄漏过于严重无法打卡子，车间领导联系施工単位， 尽快按照图纸对泄漏管线进行预制。___________ |
车间领导 | |
|
5,车间领导联系施工単位在E-611 , E-555, E-213, E-304 回水阀处预制临时管线作为换管线时泄压用。_______ |
车间领导 | |
|
6、在E—611, E—555, E—213, E—304回水阀处接好临时管线， 装置内大部分3.5MPa和2.6MPa蒸汽冷凝水（蒸汽）在此 处泄压。____________________________ |
值班长 班组人员 | |
|
7、关闭D-834顶部2个安全阀的前阀，拆下安全阀，然后 装上2米长的泄放管（泄放管要有支撑），也作为蒸汽泄放口。 |
外操 | |
|
8、缓慢打开安全阀的前阀，直到阀门完全打开。同时缓慢 关闭LV-8301,调节阀完全关闭后，关闭调节阀LV-8301 的前阀。_____________________________ |
外操 | |
|
9、慢慢关闭D-835入口闸阀，然后打开调节阀LV-8301导 淋泄压，泄压后交给施工单位拆除旧管换上预制好的新管线。 |
外操 | |
|
10、投用新管线。装置慢慢恢复正常操作。 |
夕卜操 | |
|
注意事项 |
1,尽量多选蒸汽冷凝水排放口，而不降低装置负荷。若实在无法满足排 放需要，则先降抽提负荷，然后降低预分储塔负荷，再降歧化负荷，再降 重整负荷，最后再降吸附负荷。_____________________ | |
|
2、由于调节阀及其前后阀、旁路阀有可能存在内漏，所以拆卸、安装该 管线时需要面罩、防烫手套、防烫服装等劳保用品，保护施工人员安全。 | ||
|
3、如调节阀及其前后阀、旁路阀内漏严重，施工时将需采用消防水来降低 该施工区域温度，另外要用压缩空气进行吹扫。_____________ | ||
|
现象、原因 |
____________MS____________ |
负责人 |
|
K-201 氢气泄漏 |
1,立即向值班长和内操报告。 |
发现事件 第一人 |
|
2、通知车间主任、部调度。 |
值班长 | |
|
3、车间主任通知工艺员、安全工程师、设备员。 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 |
车间主任 | |
|
5、汽轮机紧急停车，关闭蒸汽进口阀。 |
外操、班长 | |
|
6、启动K-201紧急停车预案。 , |
各岗位 | |
|
7、尽快关闭压缩机的进口阀，进口阀关闭后再关闭出口阀， 使泄漏部位与系统隔开。_________________ |
外操、班长 | |
|
8、现场不具备关闭压缩机进出口阀条件时，应增大隔离范围， 等待物料压力降低，泄漏量减小时再关闭进出口阀。 |
班长、内操、 夕卜操 | |
|
9,对泄漏部位进行检修。 |
设备员、 检修人员 | |
|
10、氢气爆炸极限范围大，事故处理时要注意扳手要轻拿轻 放，禁止敲击设备。_____________________ | ||
|
11、进入事故现场的处理人员，应采取将身体打湿等防静电 措施。______________________________ |
|
现象、原因 |
____________MS____________ |
负责人 |
|
K-201 氢气泄漏 |
1,立即向值班长和内操报告。 |
发现事件 第一人 |
|
2、通知车间主任、部调度。 |
值班长 | |
|
3、车间主任通知工艺员、安全工程师、设备员。______ |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。______ |
车间主任 | |
|
5、启动K-202紧急停车预案。_________________ | ||
|
6,关闭压缩机电源，如泄漏过大应立即同部调度、电仪公 司联系，请求远距离紧急切断泵电源。__________ |
外操、班长 | |
|
7、尽快关闭压缩机的进口阀，进口阀关闭后再关闭出口阀， 使泄漏部位与系统隔开。_________________ |
外操、班长 | |
|
8,现场不具备关闭压缩机进出口阀条件时，应增大隔离范围， 等待物料压力降低，泄漏量减小时再关闭进出口阀。 |
班长、内操、 夕卜操 | |
|
9,对泄漏部位进行检修。 |
设备员、检 修人员 | |
|
10、氢气爆炸极限范围大，事故处理时要注意扳手要轻拿轻 放，禁止敲击设备。_____________________ | ||
|
11、进入事故现场的处理人员，应采取将身体打湿等防静电 措施。______________________________ |
|
现象、原因 |
______M______ |
负责人 |
|
泄漏、中毒、 环境污染 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。________________________ |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。___________ |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。______ |
车间主任 | |
|
5,内操通过工艺调整，减少生产装置或设施污染物质跑损量。 |
班长、内操、 夕卜操 | |
|
6、合理调整物料流向，减少向外环境的跑损量，减少清净 下水污染范围，尽量把污染控制在本装置区域内。_____ |
班长、内操、 夕卜操 | |
|
7、打开事故柜，按规定佩戴好空气呼吸器、过滤式防毒面 具等气防急救器材。____________________ |
值班长 | |
|
8、在有良好的防火、防静电措施后进入事故现场，将中毒 人员抬到上风口安全地带进行现场急救。_________ |
值班长、 夕卜操 | |
|
9,迅速查清泄漏情况，在工艺条件和现场情允许的情况下 将泄漏部位隔离，以减少泄漏量，并用N2对泄漏部位进行 保护，防止产生次生事故。_________________ |
班长、内操、 外操 | |
|
10、当泄漏点距离装置围堰较近或者喷射能量过大，使泄漏 物质流入清净下水系统，应运用沙袋构筑临时围堰，并将清 净下水地漏用砂袋封堵严实。_______________ |
设备技术员 | |
|
11、罐区物料泄漏时应检查清净下水阀门是否处于关闭状态， 防止物料沿清净下水道外流。_______________ |
外操 | |
|
12、除了消防、冷却用水外，应关闭装置区一切非生产用水。 |
夕卜操 | |
|
13、雨排井堵住后，还应在井外側马路上构筑临时围堰，防 止污水从路面串入其它雨排井，引起装置外围清净下水系统 受到污染。_________________________ |
设备技术员 | |
|
14、通知HSE科和质检中心化验人员，严密监控厂外排雨 水口污物浓度，防止污水流入独流碱河。__________ |
车间主任、 值班长 | |
|
15、事故导致大气污染事故伴随有毒有害物质逸散时，迅速 查明泄漏源点，关闭相关阀门或紧急停车，以切断泄漏源。 |
车间主任、 值班长 | |
|
16、采取有效防护措施后进入现场抢救现场受伤或中毒人员。 |
值班长 | |
|
17、通知HSE部门监测空气中有毒物质的浓度，根据现场 风向等气象信息条件，确定警戒和疏散范围，并发出有害气 体逸散警报。_______________________ |
值班长 | |
|
18,现场事故处理人员应注意加强现场人员个体防护，佩戴 相应的个体防护用品。__________________ |
进入事故 现场人员 | |
|
19、污染可能影响部总雨排管时值班人员立即通知部级相关 部门，由部应急机构决定是否启动部级预案。_______ |
值班人员 | |
|
20、当事故得到控制后立即进行事故后期处置。______ |
值班长 | |
|
21、车间技术人员调查事故发生原因，研究制定紧急处置和 防范措施。_________________________ |
技术员 |
5.1 D-104vD-103及其管线硫化氢泄漏中毒事故处理措施
|
现象、原因 |
____________MS____________ |
负责人 |
|
D-104, D-103 及其管线硫化氢 泄漏、中毒 |
1,立即向值班长和内操报告。 |
发现事件 第一人 |
|
2、通知部调度、车间主任（车间值班人员）。 |
值班长 | |
|
3、通知工艺员、安全工程师和设备员。 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处厂 |
车间主任 | |
|
5,硫化氢对人体的毒害较大，参加事故处理的人员必须佩 戴防毒面具。________________________ |
进入事故 现场人员 | |
|
6、迅速从事故柜中取出空气呼吸器，并正确佩戴。 |
外操、班长 | |
|
7、若现场泄漏影响范围大，立即从周边装置事故柜中借用 空气呼吸器。________________________ |
外操、班长 | |
|
8、2人配合将中毒人员抬至远离事故现场的上风口，进行抢 救。____________________________________ |
抢救人员 | |
|
9、由气防站急救车将中毒人员送至医院作进一步治疗和处 理。_____________________________________ |
抢救人员 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
K-241系统氨 泄漏、中毒 |
1,立即向班长和内操报告。 |
发现事件 第一人 |
|
2、通知部调度、车间主任（车间值班人员）。 |
班长 | |
|
3、通知工艺员、安全工程师和设备员。___________ |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。______ |
车间主任 | |
|
5,氨对人体的毒害较大，参加事故处理的人员必须佩戴防 毒面具。___________________________ |
进入事故 现场人员 | |
|
6、迅速从事故柜中取出空气呼吸器，并正确佩戴。 |
外操、班长 | |
|
7、若现场泄漏影响范围大，立即从周边装置事故柜中借用 空气呼吸器。________________________ |
外操、班长 | |
|
8、2人配合将中毒人员抬至远离事故现场的上风口，进行抢救。 |
抢救人员 | |
|
9、由气防站急救车将中毒人员送至医院作进一步治疗和处理。 |
抢救人员 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
立即向值班长报告。 |
发现事件第 一人 |
|
1、立即向车间主任（车间值班人员）和调度室报告； |
值班长 | |
|
2、成为现场指挥员，启动水体、大气污染应急预案； | ||
|
3、负责设置警戒区，保护现场； | ||
|
4、负责停止现场一切作业，禁止现场任何物料排放； ’ | ||
|
5、负责指挥外操人员对泄漏的液态物料现场进行封堵； | ||
|
6、负责指挥外操人员切断泄漏物料，在带压堵漏无法奏效 的情况下组织局部停车或全面停车。___________ | ||
|
1、对可能漏出围堰的物料，使用沙袋进行封堵;封堵雨排井; |
外操人员 | |
|
2、对漏出围堰的物料，使用吸油棉进行处理； | ||
|
3、当泄漏物料进入清净下水系统，使用沙袋对井进行封堵； | ||
|
4、根据指令切断泄漏物料，直至装置局部停车或全面停车。 | ||
|
1、接报告后立即赶赴现场，接替值班长成为现场指挥者； |
车间主任 | |
|
2、根据事件变化情况，决定是否向部领导报告； | ||
|
3、通知车间安全、工艺、设备管理人员赶赴现场，辅助指挥、 参与事故处理。______________________ | ||
|
（车间值班人员） |
设备员 | |
|
1、若设备管线破裂，安排专业人员做卡具带压堵漏； | ||
|
2、若法兰泄漏，把紧法兰必须使用铜制工具，且涂抹黄油； | ||
|
3、整个作业过程应使用氮气保护。_____________ | ||
|
1、负责带压堵漏、把紧法兰时落实安全措施； |
安全工程师 | |
|
2、在无法保证安全时，停止现场作业。 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
加氢反应系统管 线泄漏引起水体 污染 |
1,立即向值班长和内操报告。 |
发现事件 第一人 |
|
2、通知部调度、车间车间主任（车间值班人员）。 |
值班长 | |
|
3、车间主任通知安全工程师、工艺员、设备员。 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 |
车间主任 | |
|
5、紧急停预加氢反应加热炉F-101。 ’ |
内操、外操 | |
|
6、切断加氢所有进料。 ’ |
内操、外操 |
续表
|
现象、原因 |
____________MS____________ |
负责人 |
|
7、切断来自重整的补充氢。 ■ |
内操、外操 | |
|
8、当产品分离器D-102液位低时（10%）,关闭LVIOO2上 下游阀和旁路阀。_____________________ |
内操、外操 | |
|
9, C-IOI 停车。 |
班长、内操、 夕卜操 | |
|
io、泄漏物质越过现场围堰，流到路面引起清净下水污染时 立即封堵雨排井。_____________________ |
班长、外操 | |
|
11、在围堰外用沙袋和吸油棉构筑临时围堰，减少泄漏物质 流入清净下水量。_____________________ |
外操 | |
|
12、围堰外围减少用水量，防止清净下水系统漫溢。 |
班长、外操 | |
|
13、泄漏物质已经引起厂雨排总管时，立即通知HSE科, 封堵厂总雨排口。_____________________ |
班长、 值班人员 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
T7 CCU ^*^H^ [ I t I~~r A¾tr |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 |
车间主任 | |
|
5,立即将抽提系统紧急停车。 |
班长、内操、 夕卜操 | |
|
6、BT精幅系统切循环。 ’ |
内操、外操 | |
|
E-305进出口官 线泄漏引起水体 污染 |
7、关闭P-309泵和一次溶剂调节阀及前后阀门。 |
内操、外操 |
|
8、将E-305进出管线内的溶剂倒空至地下槽。 ’ |
夕卜操 | |
|
9、泄漏物质越过现场围堰，立即封堵雨排井。’ |
班长、外操 | |
|
10、在围堰外用沙袋和吸油棉构筑临时围堰，减少泄漏物质 流入清净下水量。_____________________ |
外操 | |
|
11、围堰外减少用水量，防止清净下水系统漫G |
班长、外操 | |
|
12、用吸油泵将受污染的清净下水抽向含油污水系统。 |
外操 | |
|
13、泄漏物质已经引起部雨排总管时，立即通知部应急中心， 封堵部总雨排口。_____________________ |
值班人员 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
加热炉区液化气 泄漏、中毒 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 |
车间主任 | |
|
5,液化气对人体的毒害较大，参加事故处理的人员必须佩 戴防毒面具。________________________ |
班长、外操 | |
|
6、泄漏现场环境温度低，抢救中毒人员应注意防止冻伤。 |
班长、外操 | |
|
7、液化气易燃易爆，抢救中毒人员时应注意静电等引燃能源。 |
班长、外操 | |
|
8,抢救中毒人员步骤和防护方式可参考苯中毒处理程序。 |
班长、内操、 外操 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
苯塔系统苯 泄漏、中毒 |
1、通知部调度、车间值班人员。 |
值班长 |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 |
车间主任 | |
|
4、车间主任、技术员协同值班长指挥事故处理。 |
车间主任 | |
|
5,苯对人体的毒害较大，参加事故处理的人员必须佩戴防 毒面具。____________________________ |
进入事故 现场人员 | |
|
6、迅速从事故柜中取出空气呼吸器，并正确佩戴。 |
值班长 | |
|
7、若现场中毒范围大，立即从周边装置事故柜中借用空气 呼吸器。____________________________ |
值班人员 | |
|
8、判明现场人员中毒地点，选择较为安全的路径进入事故 现场。______________________________ |
抢救人员 （外操、班长） | |
|
9、由气防站急救车将中毒人员送至医院作进一步治疗和处理。 |
抢救人员 |
|
现象、原因 |
____________MS____________ |
负责人 |
|
热油泵由于长期 运转，机械密封 发生磨损，从而 引起泄漏 |
1、泄漏出的物料成雾状蒸气时，与空气混合后会形成爆炸 性混合物，这时危险性较大，注意防护。__________ |
值班长 |
|
2、班长应立即组织外操进行切换，切换到备用泵。 |
班长 | |
|
3、泵电源关闭后，由于压力降低，泄漏量和火势会变小, 操作人员戴上防护器材，应立即用消防水压制火势。 |
班长 | |
|
4,在切换时应注意劳动保护，防止中毒，同时防止物料流 入清净下水系统。 |
班长、外操 | |
|
5、切换好备用泵后，对事故泵进行处理，把物料向地下罐 系统倒料，然后冷却。 |
班长、外操 | |
|
6、通知车间值班人员或设备员联系检修人员进行检修.同 时检修时注意监护。____________________ |
值班长 | |
|
7、事故泵修复后，送电，试泵。 |
班长、外操 | |
|
8、把事故泵进行热备用。 |
班长 | |
|
9、把现场残油污油清理到含油污水沟内，用水冲走。 |
夕卜操 |
|
步骤 |
___________处置___________ |
负责人 | |
|
发现异常 |
发现DCS系统报警或储罐液位异常报警时：汇报班长, 同时要求外操人员现场确认。_____________ |
班长 | |
|
巡检发现，立即返回，就近取空气呼吸器佩带前往确认。 |
发现泄漏第一 >c | ||
|
现场确认、报言 |
班长佩戴空气呼吸器现场确认，向中控室报告。 |
班长 - | |
|
切断泄漏源 |
1、切断泄漏管线上的现场阀门（泵前）。 |
班长 - | |
|
2、切断泄漏储罐的罐前阀门（若可能）。 |
班长，外操- | ||
|
视情况 采取措 施 |
2、 打通倒料流程，力争将泄漏物降低到漏点之 下（贮罐上部泄漏）。_______________ |
值班长、本岗位 班长、外操 车间应急人员协 f______ | |
|
报警 |
向公司119/120报警。______________________ |
本岗位内操 | |
|
向厂应急响应中心及车间领导报告。 |
值班长 一 | ||
|
应急程序启如 |
通知其他岗位人员增援。 |
值班长 一 | |
|
人员抢救 |
戴空气呼吸器转移中毒人员，并施行急救（专业人员未 接替前决不放弃）。___________________ |
值班长指定的人 ____M____ | |
|
人员疏散 |
组织现场与抢险无关的人员（含施工人员）疏散。 |
副值班长 | |
|
消防、 泡沫系貌保障 |
监控消防水泵备用情况，保证管网压力。 |
消防泵站人员、 副值班长 | |
续表
|
步骤 |
___________MS___________ |
负责人 |
|
泄漏物的封堵 与回收 |
1、检查确认罐组的雨水阀、污水阀已经关闭。 |
车间应急人眞一 |
|
2,必要时沙袋封堵外排沟。 |
本岗位外操、车 间应急人员 | |
|
3、用回收泵将积聚在低洼处的泄漏物抽至就近的污水井， 使其进入污水池。___________________ |
班长、车间应急 人员______ | |
|
4、联系调度污水池需要外送，通知水厂准备接收含油污 水。___________________________________ |
值班长 | |
|
5、启污水泵将污水池内的含油污水送往水厂。 |
消防泵站人员一 | |
|
警戒 - |
携可燃气检测仪测试，划定警戒范围。 |
车间应急人员一 |
|
接应救援 |
打开消防通道，接应消防、气防、环境监测等车辆及外 部应急增援力量。___________________ |
车间应急人员 |
|
带压堵漏- |
具备堵漏条件时，组织人员进入现场带压堵漏。 |
车间领导 一 |
|
注意 |
3、 施工人员疏散时，应检查关闭现场的用火火源，切断临时用电电源。 4、 报警时,须讲明泄漏地点、泄漏介质、严重程度、人员伤亡情况、有无火情。 | |
5.9.1苯T-50601罐来料线罐根金属软管泄漏人员中毒应急处理
|
步骤 |
____________MS____________ |
负责人 |
|
发现异常 |
DCS画面突然显示：位号为EIA9601的可燃气报警仪红灯 闪烁，并伴声音报警。内操判断：T-50601罐附近可能有 泄漏。汇报值班长；同时要求岗位人员现场确认。_____ |
中控内操 |
|
现场确认、 报告 |
1、 班长、本岗位外操佩戴空气呼吸器现场确认。
苯正在泄漏、周围地面已积聚大量苯，现场没有着火，但发 现一人中毒倒地。_____________________ |
班长、发现 泄漏第一人 |
|
切断泄漏源 |
1、关闭T-50601罐苯来料线泵前手动阀。 , |
班长 |
|
2、关闭T-50601罐苯来料线罐根手动阀（若可能）。 ■ |
班长、外操 | |
|
报警 |
向公司119/120报警：化工部大芳姪车间T-50601罐来料 线罐根金属软管裂开、苯正在泄漏、周围地面已积聚大量苯， 现场没有着火，但有一人中毒倒地，报警人XXX。 |
值班长 |
|
向厂应急响应中心及车间领导报告：T-50601罐来料线罐根 金属软管裂开、苯正在泄漏、周围地面已积聚大量苯，现场 没有着火，但有一人中毒倒地。______________ |
值班长 |
5.9.2对二甲苯T-50606罐来料线罐根金属软管泄漏人员中毒应急处理
|
步骤 |
____________MS____________ |
负责人 |
|
发现异常 |
DCS画面突然显示：位号为EIA9606的可燃气报警仪红灯 闪烁，并伴声音报警。内操判断：T-50606罐附近可能有 泄漏。汇报值班长；同时要求岗位人员现场确认。_____ |
中控内操 |
|
现场确认、 报告 |
1、 班长、本岗位外操佩戴空气呼吸器现场确认。
苯正在泄漏、周围地面已积聚大量苯，现场没有着火，但发 现一人中毒倒地。_____________________ |
班长、发现 泄漏第一人 |
|
切断泄漏源 |
1、关闭T-50606罐苯来料线泵前手动阀。 ’ |
班长 |
|
2、关闭T-50606罐苯来料线罐根手动阀（若可能）。 ’ |
班长、外操 | |
|
报警 |
向公司119/120报警：化工部大芳姪车间T-50606罐来料 线罐根金属软管裂开、对二甲苯正在泄漏、周围地面已积聚 大量对二甲苯，现场没有着火，但有一人中毒倒地，报警人 XXX。_____________________________ |
值班长 |
|
向厂应急响应中心及车间领导报告：T-50606罐来料线罐根 金属软管裂开、对二甲苯正在泄漏、周围地面已积聚大量对 二甲苯，现场没有着火，但有一人中毒倒地。_______ |
值班长 | |
|
应急程序启动 |
通知其他岗位人员增援：T-50606罐来料线罐根金属软管裂 开、对二甲苯正在泄漏、周围地面已积聚大量对二甲苯，现 场有一人中毒倒地；请各岗位留守一人维持正常作业，其他 人员立即到成品罐区集合，由值班长指挥开展应急抢险，请 无关人员及施工人员立即沿上风向、到紧急集合点集中（重 复数遍）。_____________________________ |
值班长 |
5.9.3抽提原料罐T-50504罐来料线罐根金属软管泄漏应急处理
|
步骤 |
____________MS____________ |
负责人 |
|
发现异常 |
DCS画面突然显示：位号为EIA9504的可燃气报警仪红灯 闪烁，并伴声音报警。内操判断：T-50504罐附近可能有 泄漏。汇报值班长；同时要求岗位人员现场确认。_____ |
中控内操 |
|
1、 班长、本岗位外操佩戴空气呼吸器现场确认。
抽提原料正在泄漏、周围地面已积聚大量抽提原料，现场没 有着火，但发现一人中毒倒地。______________ |
班长、发现 泄漏第一人 | |
|
切断泄漏源 |
1、关闭T-50504罐苯来料线泵前手动阀。 ’ |
班长 |
|
2、关闭T-50504罐苯来料线罐根手动阀（若可能）。 ’ |
班长、外操 | |
|
报警 |
向公司119/120报警：化工部大芳姪车间抽提原料罐 T-50504罐来料线罐根金属软管裂开、油品正在泄漏、周围 地面已积聚大量抽提原料，现场没有着火，报警人XXX。 |
值班长 |
续表
|
步骤 |
____________MS____________ |
负责人 |
|
向厂应急响应中心及车间领导报告：抽提原料罐T-50504 罐来料线罐根金属软管裂开、油品正在泄漏、周围地面已积 聚大量抽提原料，现场没有着火。_____________ |
值班长 | |
|
应急程序启动 |
通知其他岗位人员增援：T-50504罐来料线罐根金属软管裂 开、油品正在泄漏、周围地面已积聚大量抽提原料；请各岗 位留守一人维持正常作业，其他人员立即到成品罐区集合， 由值班长指挥开展应急抢险，请无关人员及施工人员立即沿 上风向、到紧急集合点集中（重复数遍）。_________ |
值班长 |
|
步骤 |
负责人 | |
|
发现异常 |
__ 巡检发现外供管线发生泄漏，立即返回，就近取空气呼吸 器佩带前往确认。____________________ |
发现泄漏 第一人 |
|
现场确认、 __报告 |
班长佩戴空气呼吸器现场确认，向中控室报告。 |
班长 |
|
切断泄漏源- |
1、切断泄漏管线上的现场阀门。 |
班长 |
|
报警 - |
向调度室报告由调度室通知相关部门。 |
本岗位内操 |
|
应急程序启⅞Γ |
必要时通知其他岗位人员增援。 |
值班长 |
|
泄漏物的封堵 与回收 |
1、用桶收集泄漏物。 |
班长 |
|
2、必要时用消防水冲洗地面的泄漏物。 |
班长 | |
|
3、必要时联系调度污水池需要外送，通知水厂准备接收含 油污水。___________________________ |
值班长 | |
|
4、必要时启污水泵将污水池内的含油污水送往水厂。 |
消防泵站人员 | |
|
警戒 - |
携可燃气检测仪测试，划定警戒范围。 |
车间应急人员- |
|
处理 一 |
泄压后更换垫片恢复正常流程。 |
班长 |
|
带压堵漏- |
阀门严重不严时，组织人员进入现场带压堵漏。 |
车间领导 |
|
注意 一 | ||
|
步骤 |
____________MS____________ |
负责人 |
|
发现异常 |
外操巡检时发现抽提原料互供管线法兰发生泄漏，周围地 面已积聚大量物料，现场没有着火。汇报值班长。 |
巡检的外操 |
|
切断泄漏源- |
关闭抽提原料互供管线现场手动阀。 |
班长 |
|
报警 |
向调度室汇报：大芳姪车间与芳姪车间的抽提互供管线法 兰发生泄漏、周围地面已积聚大量物料，现场没有着火。 由调度人员通知芳督车间。_______________ |
值班长 |
|
现象、原因 |
___________MS____________ |
负责人 |
|
1、通知厂调度、车间值班人员。 |
值班长 - |
|
2、通知车间主任。 |
值班人员 | |
|
3、通知工艺员、安全工程师和设备员。 |
车间主任 | |
|
4、值班长、技术员协同车间主任指挥事故处理。 |
车间主任一 | |
|
5、会议分析对放射源进行确认。 |
班长、外操 | |
|
6、对放射源周围人群进行有组织撤离。 |
班长、外操 | |
|
7、穿防射服对放射源具体确认保护。 |
班长、外操 | |
|
8、对放射源进行明显的标识和警戒。 |
班长、外操 | |
|
9、确认还有无其它放射源泄漏，并保护。 |
内操 | |
|
10、联系相关技术人员对放射源进行处理。 |
技术员、安全 工程师 |
大芳炷联合装置以炼厂常减压和加氢裂化装置所提供的直偕重石脑油和加氢裂化重石脑 油为原料，生产30.42万吨/年对二甲苯供下游精对苯二甲酸装置(PTA)作原料，装置副 产的氢气、苯、混合二甲苯、非芳炷抽余油、重芳炷、液化气和戊烷油等产品除供炼厂、乙 烯厂作原料外，均可作为商品销售，供应国内外市场。流程简图如下：
裂解汽油
加氢裂化石
脑油
宜』留石脑油
戊烷油
加氢
重整
抽提
抽余油
C8A+
抽出物
__甲苯
歧化 .粗 本 】:
Ig
I~~ "___. BT 分馅
二甲苯分馅
轻狙分
由余液
图1大芳炷工艺流程图
|
人员 |
职务 |
姓名 |
文化程度 |
职称 |
|
车间领导 |
主任 一 |
时宝琦 |
大学本科— |
高级工程师- |
|
书记 一 |
张跃年 |
大学专科一 |
政工师 一 | |
|
生产副主任 |
郭庆刚 — |
大学本科 |
工程师 一 | |
|
设备副主任 |
杨长喜一 |
大学本科 |
助理工程师一 | |
|
技术副主任 |
李宝军一 |
大学本科— |
高级工程师- | |
|
副主任（工会主席） |
臧胜利一 |
大学专科一 |
政工师 一 | |
|
管理人员 |
工艺员 |
刘元海一 |
大学本科 |
工程师 一 |
|
工艺员 一 |
郭秀梅 |
大学本科 |
工程师 一 | |
|
工艺员 一 |
刘锦生 一 |
大学本科— |
工程师 一 | |
|
工艺员 一 |
周立军 一 |
大学本科一 |
技师 | |
|
工艺员 一 |
霍道勤 一 |
大学本科 |
助工 一 | |
|
设备员 — |
任立民 |
大学本科 |
助工 — | |
|
设备员 — |
宋玉香一 |
大学本科— |
工程师 一 | |
|
设备员 一 |
季春廷 |
大学本科一 |
助工一 | |
|
设备员 — |
刘剑峰 |
大学本科 |
助工 | |
|
设备员 — |
宋保峰 |
大学本科 |
助工 — | |
|
安全工程JJ厂 |
钱英一 |
大学专科 |
安全工程师一 | |
|
安全员 一 |
许树强 一 |
中技 |
技 帀 | |
|
班组长 |
甲班值班一 |
李福成 |
中技 |
高级技师— |
|
甲班副值班厂 |
宋金元一 |
中技 |
技 帀 | |
|
乙班值班一 |
辛华 |
大专 |
技 帀 | |
|
乙班副值班厂 |
孙树民 |
大专 |
技 帀 | |
|
丙班值班⅜Γ |
刘永 |
大专 |
技 帀 | |
|
丙班副值班厂 |
孙文新 |
大专 |
高级技师— | |
|
丁班值班一 |
刘国友 |
中技 |
技 帀 | |
|
丁班副值班T |
陈文广 一 |
中技 |
技 帀 |
大芳煙车间通讯录
|
序号 |
职务 |
姓名 |
电话（手机） |
现居住地址 |
|
] |
值班长 — |
孙树民 | ||
|
2 |
值班长 — |
宋金元 | ||
|
3 |
值班长 — |
刘永 | ||
|
4 |
值班长 — |
孙文新 | ||
|
5 |
值班长 — |
李福成 | ||
|
6 |
值班长 一 |
辛华 — | ||
|
7 |
值班长 — |
刘国有 | ||
|
8 |
值班长 — |
胡玉顺一 | ||
|
9 |
设备技术员— |
李明新 一 | ||
|
10 |
设备技术员- |
孙松 一 | ||
|
11 |
工艺技术员’ |
王国富 一 | ||
|
12 |
工艺技术员一 |
刘冰 一 | ||
|
13 |
主任师一 |
刘元海 | ||
|
15 |
工艺技术员■ |
刘锦生 一 | ||
|
16 |
技术组长一 |
霍道勤 一 | ||
|
18 |
设备组长— |
宋保峰一 | ||
|
19 |
设备技术员— |
刘金明 | ||
|
20 |
设备技术员一 |
董丽安 | ||
|
22 |
设备技术员- |
刘世超 一 | ||
|
23 |
设备技术员— |
王志春一 | ||
|
25 |
设备技术员— |
李哲 一 | ||
|
26 |
设备技术员— |
白玉霞 | ||
|
27 |
统计员一 |
刘金霞 | ||
|
28 |
安全总监一 |
钱英 一 | ||
|
30 |
安全员 一 |
许树强 | ||
|
31 |
安全员 一 |
王静 — | ||
|
32 |
书记 |
林峰 | ||
|
35 |
主任 — |
李保军 | ||
|
36 |
技术主任 一 |
周利军 一 | ||
|
37 |
工会主席一 |
臧胜利一 | ||
|
38 |
设备主任— |
周宏伟 |
组 长：车间主任 车间书记
副组长：生产副主任 设备副主任 技术副主任 安全总监
成员：安全工程师安全员工艺员设备员当班班长当班岗位人员
应急组织机构人员职责：
当事故发生后，车间主任、书记为指挥人。负责人员资源配置、应急队伍的调动并协调 现场的有关工作。并向部领导汇报事故情况。
生产副主任负责事故状态下的工艺处理的指挥，联系相关车间与调度工作，事故报告的 编写。
设备副主任负责事故状态下设备的安全运行的检查，指挥设备员和操作工采取保护设备 的措施。
安全总监负责组织无关人员疏散、集合地点人员清点及受伤人员紧急救护和消气防设施 的运行，参与事故调查、参与事故报告的编写、相关信息的传达。
工艺员负责事故状态下工艺数据的收集，参与事故状态下工艺处理。
设备员负责事故状态下设备运行的监测，参与指导操作人员事故状态下设备的紧急处理 与维护。
安全工程师负责事故状态下人员救护、设置警戒区、保护现场。
班长负责指令操作人员按照事故预案进行停车，切换流程、开关阀门，切断危险源。
外操负责开关阀门、切换流程、报警、现场处置、现场监护、人员救护和现场处理。
内操负责对事故状态下进行调整操作，监控装置工艺参数，确保工艺参数在正常范围内 运行。
6.3.1报警程序
报告
响应
车间主任或其他 管理技术人员、 部应急响应中心
1、 迅速向中控室操作人员和值班长报告。
2、 在确保自身和他人安全的情况下，釆取控制措施
1、 当中控室仪表系统报警时，确认报警地点，通知外操 人员到报警现场检查。
2、 记录下外操报告的详细内容。
3、 立即向值班长报告。
4、 若有火情或人员中毒受伤，打报警电话“119”通知 消防支队或急救中心。
1、 立即成为现场指挥员，启动应急响应程序。
2、 立即向部应急响应中心、车间主任报告。
3、 组织班组人员进行应急处理。
4、 根据现场情况，指挥警戒及疏散。
车间主任及其他管理技术人员：
1、 接替班长成为现场指挥员并确认现场正在进行的应 急措施是否合理有效。
2、 负责协调外部力量参与应急抢险。
3、 负责确保区域内其他作业的正常运行。
4、 负责车间级应急程序的终止。
5、 负责事故现场的清理。
部应急响应中心：
1、 向部应急指挥中心汇报。
2、 部应急力量及物资的调配。
3、 通知部各职能部门和相关车间。
4、 负责判断并启动部级应急预案。
图2报警程序图
|
地点 |
电话号码 |
________联系范围________ |
|
外操室 |
对讲 |
现场、内操、外操室 - |
|
内操 |
外操、调度；其它装置内操、外操室；外部 | |
|
工艺组 一 |
内部、外部 - | |
|
设备组 一 |
内部、外部 - | |
|
主任办公室- |
内部、外部 - | |
|
林峰 |
手机 - | |
|
李保军 一 |
手机 - | |
|
周利军 一 |
手机 - | |
|
臧胜利 |
手机 - | |
|
__周宏伟__ |
手机 - | |
|
钱英 一 |
手机 - | |
|
调度室 一 |
内部、外部 - |
火警电话:119 ；气防急救：119 ；医院急救；120
报警电话拨号方式：天津石化内部电话：XXXXXXXX
1.本单元的主要毒物：硫化氢、氨
(1) 汽提塔(C-IOl) : F-102故障停车和塔底泵P-102(A∕B)故障是关键控制点。
目前由于塔底泵(P-Io2)偶尔出现气蚀故障，一旦发生故障流量大幅波动，将导致 F-102连锁停车。
F-102故障停车发生频率较高，危害较大，近一段时间由于燃料中氨盐、粉尘等杂质多， 因此相关管线污垢较多，一旦发生燃料中断，会造成加氢产品不合格，损坏重整催化剂。车 间制定了加热炉的管理规定和特护措施。
隐患识别：E-103腐蚀减薄存在泄漏危险。
(2) 预分f留塔(C-IO2) : E-108塔底再沸量和P-107(C∕D)回流泵故障是关键控制点。
E-108操作不稳定将会出现产品不合格，满塔，塔压高，安全阀起跳，油气泄漏，甚至 着火爆炸的后果。车间制定了加强日常巡检，严格执行操作规程的措施；P-107(A∕B)回流 泵一旦发生故障将出现轻组分无法外排，影响加氢产品。
隐患识别：由于塔顶硫化氢等杂质含量高，会造成A-103,E-107腐蚀减薄、堵塞等情况, 存在泄漏危险。
(3) 烷塔(C-201) : F-205加热炉和回流罐外排阀PV2089是关键控制点。
F-205操作不好容易造成满塔，塔压高，安全阀起跳，或塔顶塔底产品不合格，直接影 响C-203的操作。F-205燃料为燃料气，最近相关管线出现堵塞现象，车间已制定了，清 理维护方案；PV2089控制C-201操作压力，如果压力波动剧烈C-201将难于控制，无法 保证产品。针对PV-2089偶尔出现的卡滞现象，车间制定了加强监盘，及时调整的方案。
隐患识别：C-201塔FV2014旁路阀泄漏量，目前调节阀前阀微开；FV-2012, FV-2014、PV2090, PV-2089调节阀仪表多次调校，仍存在问题。
(4) 脱丁烷塔(C-202) ： PV-2092为关键控制点。
PV-2092是C-202压力控制阀，控制不好，会造成塔空，塔压高，塔压高，产品质量 下降的结果。最近由于物料等原因PV-2092常出现控制范围不够，需要旁路辅助调节，车 间制定了加强监盘，及时调整的控制方案。
(5) 塔(C-203):塔底再沸器E-213和塔底泵P-208为关键控制点。
E-213的操作直接关系到塔顶，塔底产品的组成，C-203塔顶，塔底分别是制苯和吸 附工段的原料，控制不好，将会影响到关键产品的质量和产量，其操作的关键是保证升降温 速度的稳定。
P-208泵担负着C-203塔底产品采出的任务，一旦发生故障将会导致吸附断料停车的 后果。由于塔底采出量一直较大，P-208 一直运转在较高负荷，泵体振动较大。车间制定了 控制塔液位，必要时采取手动控制，来限制塔底采出流量的方案。来保证P-208不会负荷 过大损坏。
隐患识别：P-208轻微气蚀、超负荷，振动大。
(6) 加氢高分罐(D-IO2) : PV-IOO2和LV—1002为关键控制点。
PV-IOO2作用保证加氢系统压力，保证加氢反应的效果。LV-IOO2控制D-102液位 以及C-IOI进料量，如果控制不好会出现罐空，塔压高，甚至影响重整再接触系统。PV-1002和LV-IOO2在操作中可能出现阀卡，冬季易出现冻凝现象。车间制定了加强监盘维护， 并制定了相应的防冻防凝措施。
隐患识别：D-102, D-103含硫污水直接排地漏，对操作人员身体健康造成危害。
⑺重整高分罐①-201) : D-201压力和液位控制是关键点。
D-201压力控制为一套较为复杂的分程低选控制系统，对与再接触系统和再生装置都有 影响，如波动过大会造成再生连锁停车。D-201液位过高会造成K-201, K-202连锁停车。
隐患识别：1) D-201罐顶气相带液，影响压缩机运行；2)四合一炉子和F-401炉子 在高负荷下炉膛温度大于800度。
(8) 戊烷油检查罐(D-210) ： P-218外排泵式关键控制点。
P-218是D-210的外排泵，如出现故障将会出现检查罐压力高，物料串入燃料系统, 造成燃料气带液严重，燃烧不好，发生二次燃烧，造成炉膛超温，发生着火爆炸事故。
(9) 加氢反应器(R-IOl):本节点共有12个危害因素点。其中可允许的危害因素点6个、 中等的危害因素点6个。其中F-IOI出口温度，和循环氢量是关键控制点。
加热炉出口温度和循环氢量，关系加氢反应效果，控制不好出现催化剂积碳，失活，床 层压差大，严重时必须停车检修。
(10)重整反应器(R-201 ~ 204):反应器温度和再生器的正常运行是关键控制点。
R-201 ~ 204反应温度由四合一炉F-201-204控制,如控制不好直接影响重整产品质量， 造成原料浪费，并且会损坏重整催化剂。再生器正常运行保证了重整催化剂的品质，实现高 效的重整反应。
隐患识别：部分临氢系统法兰泄漏。
2.本单元主要设备风险
(1) 重整循环氢压缩机(K-201)
压缩机系统的联锁系统可靠性要求很高，这需要在设备大修期间对仪表系统进行全方位 的调校，以确保对设备运行的保护。目前压缩机运转稳定，不能满足更高的工艺要求，对压 缩机转速提出限制，不能超过11200ral∕mino
隐患识别：K-201压缩机轴承温度探头TISA2650/2651/2653坏。
(2) 重整氢气增压机(K-202A/B/C)
压缩机系统的联锁系统可靠性要求很高，这需要在设备大修期间对仪表系统进行全方位 的调校，以确保对设备运行的保护。压缩机运转须确保进气不带液，操作人员按规定对机组 进行排液。加强对压缩机的运转声音以及DCS仪表盘的监控，发现异常及时处理。
隐患识别：K-202压缩机的振动大；K-202机体防水等级不够，有进水的可能；K-202 温度 TlA2702A∕C, TIA2748C 坏。
1.本单元的主要毒物：苯
(1) 抽提塔：塔顶排气调节阀卡，0.6MPa氮气系统压力低是关键控制点。
塔顶排气调节阀卡，应立即打开旁路，关闭调节阀前后阀进行校验，0.6MPa氮气系统 压力，可打开与0.6MPa氮气管线相连的1.0MPa氮气线上阀门为系统补压。
隐患识别：抽提系统氯含量超标。
(2) 汽提塔:空冷故障，FIC3011阀卡是关键控制点。
FIC3011阀无旁路,一旦发生此事故,应立即现场手动打开此阀，并适当的降低塔底再沸， 仪表人员及时校验；空冷故障导致塔压上升，产品质量下降，严重时会造成物料泄漏，着火 爆炸，车间加强日常巡检，严格执行工艺技术规程和岗位操作法在DCS画面有风机运行指 示灯，及风机停运报警，并增加临时喷淋装置。
隐患识别：抽提装置E-306隔板泄漏。
(3) 回收塔：贫溶剂氯含量高，换热器隔板大量泄漏是关键控制点。
目前抽提系统中氯含量高，加强回收塔的操作，密切关注贫溶剂中氯含量，一旦达到 7ppm,将回收塔切出系统，对其清理，车间建议抓紧上环丁砚脱氯项目，换热器隔板泄漏， 是车间目前存在隐患，现阶段保持抽提维持在相对安全的负荷上，不对再沸量做大的调整。
(4) 歧化汽提塔:塔底加热炉故障灭炉是关键控制点。
加热炉故障灭炉将导致装置停车，加强对加热炉的巡检和监控，是避免灭炉的关键，车 间为此制定了，燃料系统清理管理规定，并增加了加热炉巡检记录表。
(5) 苯塔：空冷故障，FIC5044故障关闭是关键控制点。
空冷故障导致塔压上升，产品质量下降，严重时会造成物料泄漏，着火爆炸，大量的 苯蒸汽泄漏，对环境及人身安全造成极大的威胁，车间加强日常巡检，严格执行工艺技术规 程和岗位操作法，在DCS画面有风机运行指示灯，及风机停运报警，并增加临时喷淋装置, 并加强对职工的事故预案演练；FIC5044故障关闭，使苯塔无再沸，使产品质量下降，更严 重影响甲苯塔的操作，应立即现场切旁路，稳定再沸量，避免对设备造成损坏，仪表人员及 时校验。
(6) 甲苯塔：空冷故障，PIC5082故障关闭是关键控制点。
隐患识别：换热器E-555B质量差、内漏。
空冷故障导致塔压上升，产品质量下降，严重时会造成物料泄漏，着火爆炸，车间加强 日常巡检，严格执行工艺技术规程和岗位操作法，在DCS画面有风机运行指示灯，及风机 停运报警，并增加临时喷淋装置；PIC5082故障关闭导致塔压上升，严重时会造成物料泄漏, 着火爆炸，应立即现场切旁路，保证稳定的流量，避免空冷负荷过大，及对苯塔再沸器的损坏, 仪表人员及时校验。
(7) 脱戊烷塔：塔底加热炉故障灭炉是关键控制点。
加热炉故障灭炉将导致装置停车，加强对加热炉的巡检和监控，是避免灭炉的关键，车 间为此制定了，燃料系统清理管理规定，并增加了加热炉巡检记录表。
(8) 歧化高分罐：进料调节阀故障，夕卜排氢气阀FIC5005卡是关键控制点。
进料调节阀故障，导致进料量大大增加，应立即现场切旁路，保证稳定的流量，避免流 量波动过大而对催化剂造成损坏，仪表人员及时校验；外排氢气阀FIC5005卡，使高分罐压 力急剧上涨，立即现场切旁路，保证稳定的流量，避免流量波动过大而对催化剂造成损坏, 仪表人员及时校验。
(9) 异构化高分罐：进料调节阀故障，夕卜排氢气阀FIC7004卡是关键控制点。
进料调节阀故障，导致进料量大大增加，立即现场切旁路，保证稳定的流量，避免流量 波动过大而对催化剂造成损坏，仪表人员及时校验；夕卜排氢气阀FIC7004卡，使高分罐压力 上涨，严重时会造成物料泄漏，着火爆炸，应立即现场切旁路，保证稳定的流量，避免流量 波动过大而对催化剂造成损坏，仪表人员及时校验。
(10) 歧化反应器:循环氢中断，进料泵故障是关键控制点。
循环氢中断是非常严重的情况，必须立即采取相应的措施避免损坏设备和催化剂，循环 氢一旦中断，进料泵P-502将联锁停运，应尽快关闭进料调节阀FV-5002,完全停止向进 料加热炉供燃料，若重整已不具备补氢条件，则完全停止补充氢进入反应系统，反应系统以
2. 0×0. IMPaZmin的速率将反应系统的压力降到0. 5×0. IMPa,汽提塔全回流，相应 地降低再沸量，将混合进料换热器中的物料排入汽提塔，一定要小心排放，避免过多的气体 进入汽提塔；进料泵故障，将导致进料电磁阀关闭，反应器无进料，使反应器温度急剧上升, 而损坏催化剂，应立即采取措施，不允许进料加热炉的出口温度超过520°C,降低进料加热 炉的热负荷以每小时25'C的速度将进料加热炉的出口温度降至270'C ,对汽提塔进行全回流 操作。以上两个关键控制点，都发生过事故，车间加强日常巡检，严格执行工艺技术规程和 岗位操作法，并制定了压缩机事故预案，避免此事故的发生。
(H)异构化反应器：循环氢中断，进料泵故障是关键控制点。
循环氢中断是非常严重的情况，必须立即采取相应的措施避免损坏设备和催化剂，循环 氢一旦中断，应尽快关闭进料调节阀FV-7001,现场关闭调节阀前后阀，完全停止向进料 加热炉供燃料，把D-701的排放调节器FIC-7004切至手动加大排气量，以便将R-701里 的姪排出。应尽量控制好PIC-7006,维持系统压力为正常操作压力，精储系统可维持与吸 附分离単元的长循环运转，当反应器出口温度降到IO(TC以下时，停止补充氢，通过FlC-7004向燃料系统泄压到4. 0×0. IMPa,然后再向火炬系统泄压到0. 5x0. 1MPa为止； 进料泵故障，反应器无进料，使反应器温度急剧上升，而损坏催化剂，应立即采取措施，不 允许进料加热炉的出口温度超过520'C ,降低进料加热炉的热负荷以每小时25'C的速度将进 料加热炉的出口温度降至270r,精储系统可维持与吸附分离単元的长循环运转。以上两个 关键控制点，都发生过事故，车间加强日常巡检，严格执行工艺技术规程和岗位操作法，并 制定了压缩机事故预案，避免此事故的发生。
2.本单元主要设备风险
(1) 设备运行状况
目前，B区设备运行稳定。静设备操作方面稳定，无超压引起安全阀起跳现象；现场 管线无泄漏现象；歧化循环氢压缩机(K-501)、异构化循环氢压缩机(K-701)、歧化循环 氢增压机(K-502A/B/C)运转稳定;歧化进料加热炉(F-501)、异构化进料加热炉(F-701) 运转稳定。
(2) 风险评估说明及关键点措施
A静设备：操作不稳容易引起超压，造成安全阀起跳。各设备安全阀按规定每年校验， 确保设备安全运行。
B歧化循环氢压缩机(K-501)：压缩机系统的联锁系统可靠性要求很高，这需要在设 备大修期间对仪表系统进行全方位的调校，以确保对设备运行的保护。压缩机运转稳定， 汽轮机轴承振动相对较大，不能满足更高的工艺要求，对压缩机转速提出限制，不能超过 IOOOOraI∕min O
C异构化循环氢压缩机(K-701)：压缩机系统的联锁系统可靠性要求很高，这需要在 设备大修期间对仪表系统进行全方位的调校，以确保对设备运行的保护。压缩机运转稳定， 不能满足更高的工艺要求，对压缩机转速提出限制，不能超过7800ral∕mino
D歧化循环氢增压机(K-502A/B/C):压缩机系统的联锁系统可靠性要求很高，这需 要在设备大修期间对仪表系统进行全方位的调校，以确保对设备运行的保护。
E加热炉系统(F-501, F-701):加强对炉衬，炉管以及加热炉附件的检查，出现异 常懵况及时处理。
1.本单元的主要毒物：苯
(1)二甲苯塔：F-401故障停车和回流泵故障是关键控制点。
F-401故障停车和回流泵故障是关键控制点。回流泵(P-402)目前由于P-402B进出 口阀内漏严重无法检修和清滤网，车间制定了 P-402A运行P-402B备用，一旦P-402A 发生滤网堵或其它故障切P-402B, P-402A检修后切回P-402A运行P-402B备用，以防 止P-402B长期运行故障后无法检修造成机泵无备台。F-401故障停车发生频率较高危害较 大，一旦发生会造成装置大面积停车。车间制定了加热炉的管理规定和特护措施。
隐患识别：C-402塔分离精度不好造成吸附进料C9芳姪易超标，歧化进料中C8芳姪 超标。
(2) 二甲苯塔加热炉：F-401衬里脱落和F-401炉管破裂是关键控制点。
F-401衬里脱落和F-401炉管破裂是关键控制点。F-401衬里脱落会造成炉壁温度高 炉壁损坏，目前F-401东北側有一处衬里脱落，车间对该点进行了空气保护，并制定了特 护措施和特护表格，班组加强巡检。F-401炉管破裂未曾发生，车间制定F-401炉管破裂 的事故预案并对员工进行事故预案的培训和演练。
隐患识别：四合一炉子和F-401炉子在高负荷下炉膛温度大于800度、F-401油嘴型 号有三种，造成炉膛温度不均匀、F-401吹灰器故障较多。
(3) 吸附塔：FIC6023故障和PIC6006故障是关键控制点。
FIC6023故障和PIC6006故障是关键控制点。一旦发生会造成吸附塔两塔压力一塔升高 一塔降低，严重时会造成吸附剂损坏。化工部制定《天津石化公司化工厂吸附剂保护预案》， 车间严格落实吸附剂保护预案，对现场紧急状态下需关闭的阀门进行标示，开展事故预案的 演练。
隐患识别：AI-6001B, D测量不准、吸附分离注水PH值始终低于设计值。
(4) 重芳姪塔：空冷故障是关键控制点。
空冷故障是关键控制点。一旦发生会造成塔压升高，产品质量下降，安全阀起跳，严重 时会造成物料泄漏，着火爆炸。车间加强日常巡检，严格执行工艺技术规程和岗位操作法在 DCS画面有风机运行指示灯，及风机停运报警，并增加临时喷淋装置。
(5) 抽余液塔：空冷故障是关键控制点。
空冷故障是关键控制点。一旦发生会造成塔压升高，再沸调节阀联锁，装置停车，严重 时会造成物料泄漏，着火爆炸。车间加强日常巡检，严格执行工艺技术规程和岗位操作法在 DCS画面有风机运行指示灯，及风机停运报警，并增加临时喷淋装置。
(6) 抽出液塔：空冷故障是关键控制点。
空冷故障是关键控制点。一旦发生会造成塔压升高，再沸调节阀联锁，装置停车，严重 时会造成物料泄漏，着火爆炸。车间加强日常巡检，严格执行工艺技术规程和岗位操作法在 DCS画面有风机运行指示灯，及风机停运报警，并增加临时喷淋装置。
(7) 成品塔：空冷故障是关键控制点。
空冷故障是关键控制点。一旦发生会造成塔压升高，产品质量下降，严重时会造成物料 泄漏，着火爆炸。车间加强日常巡检，严格执行工艺技术规程和岗位操作法在DCS画面有 风机运行指示灯，及风机停运报警，并增加临时喷淋装置。
⑻解吸剂再生塔：再沸器泄漏是关键控制点。
再沸器泄漏是关键控制点。一旦发生会造成解吸剂污染，产品质量下降，严重时会造成 吸附剂中毒。定期对再沸器检修，每天对解吸剂的品质进行分析。
(9)蒸汽发生器:换热器泄漏是关键控制点。
换热器泄漏是关键控制点。一旦发生会造成蒸汽中带油，吸附塔进料中水含量增加，产 品收率下降，严重时会造成吸附剂中毒。定期对换热器检修，每天吸附塔进料中水含量分析, 吸附塔进料有在线水分仪，换热器管程进出口加截断阀一旦换热器泄漏立即切出检修。
2.本单元主要设备风险
(1) 设备运行状况
C区设备种类较多，静设备处理量大、动功率大。装置中物料介质多为苯系物，苯系物 对人身有较大伤害，尤其对神经系统和血液系统等伤害明显。设备运行等方面风险大，对现 场作业人员和设备本身存在一定危险。目前，C区塔类设备运行较稳定，各设备的安全阀等 安保设施正常投用。在上次大修检查时各设备定检正常。
A C-402 ɪ甲苯塔
塔的温度、压力、液位控制较正常；设备外表防腐及保温完好、平台部分腐蚀待维修， 塔分离效果差、不能满足工艺技术指标。
B C-403重芳姪塔
塔的温度、压力、液位控制较正常；设备外表防腐及保温完好、平台部分腐蚀待维修， 能满足工艺技术指标。
C C-601A/B吸附塔
塔的温度、压力、液位控制较正常；设备外表防腐及保温完好；能满足工艺技术指标。 转阀系统运行较稳定，转阀机械密封有轻微泄漏现象。
D F-401二甲苯重沸炉
加热炉运行较稳定，热效率能达标。加热炉的出口挡板开、关动作不灵活，有卡涩现象。 DF-401引风机的轴承箱有泄漏润滑油问题。鼓风机B-401和B-402在秋冬季节容易造成 书叶或霜部分堵塞入口滤网，造成出口压力下降问题。炉膛温度较高(850Γ),预热器由于 积灰多换热效果差。加热炉局部炉衬有问题,部分炉衬有较长裂纹。二层平台东北角外壁有0 . 7 平方米的面积温度达20OrO加热炉烟道旁路挡板形式较落后，容易造成高温卡涩。吹灰器 问题较多，吹灰效果差。
(2) 关键控制点与控制措施
A C-402重点控制液位、压力、温度。保证仪表连锁系统的投用，在事故状态下确保 设备安全和现场作业人员安全。塔底泵P-401A/B/C的启动、停止、切换等操作非常重要， 错误的操作可造成设备的严重故障或损坏，有可能引发大量高温、毒害介质的泄漏。严格执 行工艺操作规定和工艺控制指标，遵守操作规程。
B C-403重点控制液位、压力、温度。保证仪表连锁系统的投用，在事故状态下确保设 备安全和现场作业人员安全。严格执行工艺操作规定和工艺控制指标，遵守操作规程。
CC-601A/B重点控制液位、压力、温度。转阀液压系统的压力较高，防止油突然泄漏 对人员造成伤害。液压系统的操作及检修和维护时，应特别注意。P-615A/B注水泵的运行 关乎吸附剂的安全，应对该设备加强操作和维护管理。保证仪表连锁系统的投用，在事故状 态下确保设备安全和现场作业人员安全。严格执行工艺操作规定和工艺控制指标，遵守操作 规程。
DF-401重点控制炉膛温度、氧含量、负压、排烟温度等，防止炉管偏烧。加强“三门一板” 的操作；对燃烧器油枪加强清焦和调节；加强氧含量与负压调节；加强吹灰工作；控制炉膛 过高温度，可对炉管加药除垢。加强对吹灰器的使用和维护，尽量保证吹灰效果。控制排烟 温度不能过低(应大于170C),防止露点腐蚀。加强燃烧效果检查，控制过剩空气系数，防 止烟囱冒黑烟。保证仪表连锁系统的投用，在事故状态下确保设备安全和现场作业人员安全。 执行F-401特护预案，遵守操作规程。
1. 本单元的主要毒物：苯、硫化氢
(1) 火炬系统：火炬降液管发生堵塞会导致火炬系统憋压，甚至造成火炬熄灭是关键控 制点。
火炬熄灭是关键控制点：为防止降液管再次发生堵塞进而影响火炬系统及整个装置的稳 定运行，制定了降液管吹扫规定。定时对降液管进行吹扫、记录水封罐以及装置内常压塔的 压力。尤其是在冬季防冻防凝期间，增加了吹扫的频次，有效的防止了由于降液管堵塞引起 的火炬熄灭事故的再次发生。
(2) 热力站系统：冲刷腐蚀是关键控制点。
冲刷腐蚀是关键控制点。由于热力站闪蒸罐D-834到D-835的管线在设计上存在一定 的缺陷，使这段管线的冲刷腐蚀非常明显，管线减薄严重，曾经造成泄漏，虽然经过紧急处 理未造成非计划停车，但是也影响了装置的稳定运行。而且也是一个很大的安全隐患。提高 管线的材质；加强巡检；定期对相关管线进行测厚；编制事故预案。
(3) T-50802 :罐底电磁阀掉电关闭是关键控制点。
罐底电磁阀掉电关闭是关键控制点。根本解决方法是对球罐区EPS进行升级，电气人 员定期对电气系统进行检查，此前应加强监盘，注意T-50802压力，如果电气阀掉电，及 时到现场手动打开电磁阀，保证装置燃料供应。
2. 本单元主要设备风险
(1) 设备运行状况
公用工程系统设备主要涉及储罐、余热锅炉、燃料系统、泵等其中以余热锅炉和球罐运 行存在危险大，是装置平稳运行的隐患点。目前G区余热锅炉、各种储罐、p-210, P-832 等各重主要设备运行平稳，附属设备，存在氮封阀跑直通、呼吸阀内压垫片老化现象等。
(2) 节点风险说明及关键点措施
A余热锅炉系统：有可能出现锅炉水位高或者水位低现象，主要原因是指示系统故障、 给水系统故障、四合一出现波动，几种原因中给水系统如P-832、P-210,给水仪表控制系 统故障没有出现过，应加强这方面的班组培训。
B球罐系统：球罐的风险点是压力可能出现太高或者太低现象、出现满罐或空罐现象。 压力不平稳的主要原因是温度变化、组分变化、仪表指示错误，前两个原因很好控制，操作 人员只要加强键盘就能保证安全，球罐本身也有安全阀、冷却系统。仪表指示是我们的弱点， 需要加强键盘和巡检，有异常情况及时处理。
C燃料系统：燃料系统现在由于燃料气中硫含量增加，使E-801经常出现泄漏现象, 需要加强键盘，出现异常及时处理。
D附属设施。氮封阀跑直通，调整氮封压力使氮封阀在灵敏工作压力范围内，加强巡检 力度,出现故障及时处理。呼吸阀内压垫片老化，由于我们的物料都对垫片的老化有促进作用， 发现故障及时处理。
|
____物资名称____ |
_____数量_____ |
____存放地点____ |
|
有毒有害气体测爆仪 |
_________________________1_________________________ |
控制室 |
|
有毒有害气体测爆仪 一 |
_________________________1_________________________ |
安全组 |
|
测氧测爆仪 |
_________________________1_________________________ |
安全组 |
|
空气呼吸器 一 |
2套 ’ |
控制室 |
|
空气呼吸器 一 |
4套 一 |
外操室 ’ |
|
空气呼吸器 一 |
2套 ’ |
消防泵站 |
|
防毒面罩 |
__________84;__________ |
装置区 ’ |
|
防毒口罩 |
__________16J^__________ |
装置区 ’ |
|
滤毒罐 一 |
__________164;__________ |
装置区 ■ |
|
______≡¾_____ |
8套 一 |
装置区 ’ |
|
雨靴 |
8双 一 |
装置区 ’ |
|
应急灯 一 |
3台 ’ |
装置区 ’ |
|
防爆对讲机 |
9台 ’ |
控制室 |
二甲苯车间在生产中涉及到的化学品有：苯、氢气、甲苯、对二甲苯、邻二甲苯、液化气、 PDEBo以列表的形式表述其各种特性和防护及应急措施：
|
物质名称 |
苯 |
主要成份 |
苯 |
标况下状态 |
液体 |
|
密度kg/m'- |
0.88 — |
颜色 |
无色透明 |
沸点。C 一 |
80.1 一 |
|
闪点。C - |
-11 — |
自燃点'C |
560 |
爆炸极性％ |
1.2-8 一 |
|
■ |
剧毒 |
易燃易爆性 |
极易燃 |
允许浓度Ing/in' |
40 一 |
|
危险特性： 易燃，其蒸汽与空气可形成爆炸性混合物，遇明火、高热极易燃烧爆炸。与氧化剂能 发生强烈反应。易产生和聚集静电，有燃烧爆炸危险。其蒸气比空气重，能在较低处扩散 到相当远的地方，遇火源会着火回燃。__________________________ | |||||
|
健康危害： 高浓度苯对中枢神经系统有麻醉作用，引起急性中毒；长期接触苯对造血系统有损害， 引起慢性中毒。急性中毒:轻者有头痛、头晕、恶心、呕吐、轻度兴奋、步态蹒跚等酒醉状态； 严重者发生昏迷、抽搐、血压下降，以致呼吸和循环衰竭。慢性中毒：主要表现有神经衰 弱综合征；造血系统改变：白细胞、血小板减少，重者出现再生障碍性贫血；少数病例在 慢性中毒后可发生白血病。皮肤损害有脱脂、干燥、皺裂、皮炎。可致月经量增多与经期 延长。侵入途径：吸入、食入、经皮吸收。__________________________ | |||||
|
个体防护： 呼吸系统防护：空气中浓度超标时，佩戴过滤式防毒面具。紧急事态抢救或撤离时， 应该佩戴空气呼吸器或氧气呼吸器。 眼睛防护：戴安全防护眼镜。 身体防护：穿防毒物渗透工作服。手防护：戴橡胶耐油手套。____________ | |||||
|
操作处理方法： 密闭操作，加强通风。操作人员必须经过专门培训，严格遵守操作规程。建议操作人 员佩戴过滤式防毒面具,戴安全防护眼镜,穿防毒物渗透工作服,戴橡胶耐油手套。远离火种、 热源，工作场所严禁吸烟。_________________________________ | |||||
|
泄漏处理： 迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。切断火源。建议应 急处理人员戴氧气呼吸器，穿防毒工作服。尽可能切断泄漏源。防止进入下水道、排洪沟 等限制性空间。小量泄漏：用活性炭或其它惰性材料吸收。大量泄漏：用泡沫覆盖，降低 蒸气灾害。喷雾状水或泡沫冷却和稀释蒸汽、保护现场人员。______________ | |||||
|
灭火措施：喷水冷却容器。处在火场中的容器若已变色或从安全泄压装置中产生声音， 必须马上撤离。灭火剂：泡沫、干粉、二氧化碳、砂土。用水灭火无效。__________ | |||||
|
急救措施: 皮肤接触：脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。 眼睛接触：用流动清水或生理盐水冲洗，然后去医院就医。 吸入：迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸停止，立即进行人工呼 吸直至救援人员赶到。 食入：饮足量温水，催吐。并去医院就医_______________________ | |||||
|
物质名称 |
氢气 |
主要成份 |
H2 |
标况下状态 |
气体 |
|
密度g/eiɪ? |
0.07 |
颜色 |
无色 |
沸点。C 一 | |
|
闪点。C - |
自燃点°C |
400 |
爆炸极性（V/兩 |
4.1—74.1 | |
|
毒性 |
无毒 |
易燃易爆性 |
极易燃 |
允许浓度Ing∕ι∩3 | |
|
危险特性： 与空气混合能形成爆炸性混合物，遇热或明火即爆炸。气体比空气轻，在室内使用和 储存时，漏气上升滞留屋顶不易排出，遇火星会引起爆炸。氢气与氟、氯、漠等卤素会剧 烈反应。______________________________________________ | |||||
|
健康危害： 本品在生理学上是惰性气体，仅在高浓度时，由于空气中氧分压降低才引起窒息。在 很高的分压下，氢气可呈现出麻醉作用。侵入途径：吸入。________________ | |||||
|
个体防护措施： 呼吸系统防护：一般不需要特殊防护，高浓度接触时可佩戴氧气（空气）呼吸器。 眼睛防护：一般不需特殊防护。身体防护：穿防静电工作服。 手防护：戴一般作业防护手套。___________________________ | |||||
|
操作处理方法： 密闭操作，加强通风。操作人员必须经过专门培训，严格遵守操作规程。建议操作人 员穿防静电工作服。远离火种、热源，工作场所严禁吸烟。使用防爆型的通风系统和设备。 防止气体泄漏到工作场所空气中。避免与氧化剂、卤素接触。在传送过程中，钢瓶和容器 必须接地和跨接，防止产生静电。搬运时轻装轻卸，防止钢瓶及附件破损。配备相应品种 和数量的消防器材。___________________________________ | |||||
|
泄漏处理： 迅速撤离泄漏污染区人员至上风处，并进行隔离，严格限制出入。切断火源。建议应 急处理人员戴氧气呼吸器，穿防静电工作服。尽可能切断泄漏源。合理通风，加速扩散。 漏气容器要妥善处理，修复、检验后再用。________________________ | |||||
|
灭火措施： 切断气源。若不能切断气源，则不允许熄灭泄漏处的火焰。喷水冷却容器。灭火剂： 雾状水、泡沫、二氧化碳、干粉。_______________________________ | |||||
|
急救措施： 吸人:迅速脱离现场至空气新鲜处,保持呼吸道通畅。如呼吸停止,立即进行人口呼吸， 直至医务救援人员赶到。_________________________________ | |||||
|
物质名称 |
甲苯 |
主要成份 |
甲苯 |
标况下状态 |
液体 |
|
密度g∕cm3 |
0.87 |
颜色 |
无色透明 |
沸点。C |
110.6 |
|
闪点。C - |
4 |
自燃点°C |
535 |
爆炸极性（V/兩 |
1.2—7 |
|
毒性 |
有毒 |
易燃易爆性 |
极易燃 |
允许浓度Ing/in' |
Ioo |
|
危险特性： 易燃，其蒸气与空气可形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。与氧化剂 能发生强烈反应。流速过快，容易产生和积聚静电。其蒸气比空气重，能在较低处扩散到 相当远的地方，遇火源会着火回燃。____________________________ | |||||
|
健康危害： 对皮肤、粘膜有刺激性，对中枢神经系统有麻醉作用。急性中毒：短时间内吸入较高 浓度本品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽部充血、头晕、头痛、恶心、呕吐、 胸闷、四肢无力、步态蹒跚、意识模糊。重症者可有躁动、抽搐、昏迷。慢性中毒：长期 接触可发生神经衰弱综合征，肝肿大，女工月经异常等。皮肤干燥、皺裂、皮炎。侵入途径： 吸入、食入、经皮吸收。_____________________________________ | |||||
|
个体防护措施： 呼吸系统防护:空气中浓度超标时,佩戴自吸过滤式防毒面具。紧急事态抢救或撤离时， 应该佩戴空气呼吸器或氧气呼吸器。 眼睛防护：戴化学安全防护眼镜。 身体防护：穿防毒物渗透工作服。 手防护：戴橡胶耐油手套。______________________________ | |||||
|
操作处理方法： 密闭操作，加强通风。操作人员必须经过专门培训，严格遵守操作规程。建议操作人 员佩戴自吸过滤式防毒面具，戴化学安全防护眼镜，穿防毒物渗透工作服，戴橡胶耐油手套。 远离火种、热源，工作场所严禁吸烟。使用防爆型的通风系统和设备。防止蒸气泄漏到工 作场所空气中。______________________________________ | |||||
|
泄漏处理： 迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。切断火源。建议应 急处理人员戴自给正压式呼吸器，穿防毒服。尽可能切断泄漏源。防止进入下水道、排洪 沟等限制性空间。小量泄漏：用活性炭或其它惰性材料吸收。也可以用不燃性分散剂制成 的乳液刷洗，洗液稀释后放入废水系统。大量泄漏：构筑围堤或挖坑收容。用泡沫覆盖， 降低蒸气灾害。用防爆泵转移至专用收集器内，回收或运至废物处理场所处置。_____ | |||||
|
灭火措施： 喷水冷却容器，可能的话将容器从火场移至空旷处。处在火场中的容器若已变色或从 安全泄压装置中产生声音，必须马上撤离。灭火剂：泡沫、干粉、二氧化碳、砂土。用水 灭火无效。___________________________________________ | |||||
|
急救措施： 皮肤接触：脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。 眼睛接触：用流动清水或生理盐水冲洗后就医。 吸入：迅速脱离现场至空气新鲜处,保持呼吸道通畅。如呼吸停止,立即进行人口呼吸， 直至医务救援人员赶到。 食入：饮足量温水，催吐并就医。 | |||||
|
物质名称 |
OX |
主要成份 |
邻二甲苯 |
标况下状态 |
液体 |
|
密度g/eɪɪ? |
0.88 |
颜色 |
无色秀明 |
沸点。C 一 |
144.4 |
|
闪点。C - |
30 |
自燃点°C |
463 |
爆炸极性（V/兩 |
—7 — |
|
毒性 |
低毒 |
易燃易爆性 |
易燃 |
允许浓度Ing/in' |
Ioo |
|
危险特性： 易燃，其蒸气与空气可形成爆炸性混合物，遇明火、高热能引起燃烧爆炸。与氧化剂 能发生强烈反应。流速过快，容易产生和积聚静电。其蒸气比空气重，能在较低处扩散到 相当远的地方，遇火源会着火回燃。____________________________ | |||||
|
健康危害： 二甲苯对眼及上呼吸道有刺激作用，高浓度时对中枢神经系统有麻醉作用。急性中毒： 短期内吸入较高浓度本品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽充血、头晕、 头痛、恶心、呕吐、胸闷四肢无力、意识模糊、步态蹒跚。重者可有躁动、抽搐或昏迷。 有的有瘴病样发作。慢性影响：长期接触有神经衰弱综合征，女工有月经异常，工人常发 生皮肤干燥、皺裂、皮炎。侵入途径：吸入、食入、经皮肤吸收。______________ | |||||
|
个体防护措施： 呼吸系统防护：空气中浓度超标时，佩戴过滤式防毒面具。紧急事态抢救或撤离时， 建议佩戴氧气（空气）呼吸器。 眼睛防护：戴安全防护眼镜。 身体防护：穿防毒物渗透工作服。 手防护：戴橡胶耐油手套。______________________________ | |||||
|
操作处理方法： 密闭操作，加强通风。操作人员必须经过专门培训，严格遵守操作规程。建议操作人 员佩戴过滤式防毒面具,戴安全防护眼镜,穿防毒物渗透工作服,戴橡胶耐油手套。远离火种、 热源,工作场所严禁吸烟。使用防爆型的通风系统和设备。防止蒸气泄漏到工作场所空气中。 避免与氧化剂接触。灌装时应控制流速，且有接地装置，防止静电积聚。配备相应品种和 数量的消防器材。____________________________________ | |||||
|
泄漏处理： 人员迅速撤离泄漏污染区至安全区，并进行隔离，严格限制出入。切断火源。建议应 急处理人员戴氧气呼吸器，穿防毒服。尽可能切断泄漏源。防止进入下水道、排洪沟等限 制性空间。小量泄漏：用活性炭或其它惰性材料吸收。也可以用不燃性分散剂制成的乳液 刷洗，洗液稀释后放入废水系统。大量泄漏：用泡沫覆盖，抑制蒸发。__________ | |||||
|
灭火措施： 喷水冷却容器。灭火剂：泡沫、二氧化碳、干粉、砂土。________________ | |||||
|
急救措施: 皮肤接触：脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。 眼睛接触：立即用流动清水或生理盐水冲洗，然后去医院就医。 吸人:迅速脱离现场至空气新鲜处，保持呼吸道通畅。如呼吸停止，立即进行人工呼 吸直至医务救援人员赶到。 食入：饮足量温水催吐，并去医院就医。_______________________ | |||||
|
物质名称 |
液化石油气 |
主要成份 |
丙烷、丙烯、 丁烷、丁烯 |
标况下状态 |
气体 |
|
密度g∕cm3 |
颜色 |
无色 |
沸点。C | ||
|
闪点。C - |
—74 |
自燃点°C |
426 |
爆炸极性（V/布 |
5-33 |
|
毒性 |
有毒 |
易燃易爆性 |
极易燃易爆 |
允许浓度Ing/in' |
Ioo |
|
危险特性： 极易燃，与空气混合能形成爆炸性混合物。遇热源和明火有燃烧爆炸的危险。与氟、 氯等接触会发生剧烈的化学反应。其蒸气比空气重，能在较低处扩散到相当远的地方，遇 火源会着火回燃。____________________________________ | |||||
|
健康危害： 本品有麻醉作用。急性中毒：有头晕、头痛、兴奋或嗜睡、恶心、呕吐、脉缓等；重 症者可突然倒下，尿失禁，意识丧失，甚至呼吸停止。可致皮肤冻伤。慢性影响：长期接 触低浓度者，可出现头痛、头晕、睡眠不佳、易疲劳、情绪不稳以及植物神经功能紊乱等。 侵入途径：吸入。_______________________________________ | |||||
|
个体防护措施： 呼吸系统防护：高浓度环境中，建议佩戴过滤式防毒面具。 眼睛防护：一般不需要特殊防护，高浓度接触时可戴安全防护眼镜。 身体防护：穿防静电工作服。 手防护：戴一般作业防护手套。___________________________ | |||||
|
操作处理方法： 密闭操作，全面通风。密闭操作，提供良好的自然通风条件。操作人员必须经过专门 培训，严格遵守操作规程。建议操作人员佩戴过滤式防毒面具，穿防静电工作服。远离火种、 热源,工作场所严禁吸烟。使用防爆型的通风系统和设备。防止气体泄漏到工作场所空气中。 在传送过程中，钢瓶和容器必须接地和跨接，防止产生静电。搬运时轻装轻卸，防止钢瓶 及附件破损。配备相应品种和数量的消防器材。_____________________ | |||||
|
泄漏处理： 迅速撤离泄漏污染区人员至上风处，并进行隔离，严格限制出入。切断火源。建议应 急处理人员戴氧气呼吸器，穿防静电工作服。不要直接接触泄漏物。尽可能切断泄漏源。 合理通风，加速扩散。喷雾状水稀释。漏气容器要妥善处理，修复、检验后再用。_____ | |||||
|
灭火措施： 切断气源。若不能切断气源，则不允许熄灭泄漏处的火焰。喷水冷却容器。灭火剂： 雾状水、泡沫、二氧化碳。___________________________________ | |||||
|
急救措施： 皮肤接触：若有冻伤，就医治疗。 吸入：迅速脱离现场至空气新鲜处,保持呼吸道通畅。如呼吸停止,立即进行人口呼吸， 直至医务救援人员赶到。________________________________ | |||||
对—乙基本:
|
物质名称 |
对二乙基苯 |
主要成份 |
对二乙基 苯 |
标况下状态 |
液体 |
|
密度g/eiɪ? |
0.86 |
颜色 |
无色透明 |
沸点。C |
183.7 |
|
闪点。C |
56 |
自燃点°C |
430 |
爆炸极性（v∕λ弦 |
0—0.8 |
|
毒性 |
低毒 |
易燃易爆性 |
易燃 |
允许浓度Ing/ɪɪ? |
Ioo |
|
危险特性： 易燃，遇明火、高热或与氧化剂接触，有引起燃烧爆炸的危险。___________ | |||||
|
健康危害： 蒸气或雾对眼、粘膜和上呼吸道有刺激性。对皮肤有刺激性。动物实验观察到急性中 毒有麻醉作用和神经-肌肉兴奋性增强。侵入途径：吸入、食入、经皮吸收。_______ | |||||
|
个体防护措施： 呼吸系统防护：空气中浓度超标时，佩戴过滤式防毒面具。紧急事态抢救或撤离时， 建议佩戴投送气（空气）呼吸器。 眼睛防护：戴安全防护眼镜。 身体防护：穿防毒物渗透工作服。 手防护：戴橡胶耐油手套。______________________________ | |||||
|
操作处理方法： 密闭操作，加强通风。操作人员必须经过专门培训，严格遵守操作规程。建议操作人 员佩戴过滤式防毒面具，戴化学安全防护眼镜，穿防毒物渗透工作服，戴橡胶耐油手套。 远离火种、热源，工作场所严禁吸烟。使用防爆型的通风系统和设备。防止蒸气泄漏到工 作场所空气中。避免与氧化剂接触。灌装时应控制流速，且有接地装置，防止静电积聚。 搬运时要轻装轻卸，防止包装及容器损坏。配备相应品种和数量的消防器材。 | |||||
|
泄漏处理: 迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。切断火源。建议应 急处理人员戴氧气呼吸器，穿防毒服。不要直接接触泄漏物。尽可能切断泄漏源。防止进 入下水道、排洪沟等限制性空间。小量泄漏：用砂土或其它不燃材料吸附或吸收。也可以 用不燃性分散剂制成的乳液刷洗，洗液稀释后放入废水系统。大量泄漏：用泡沫覆盖，降 低蒸气灾害。_______________________________________ | |||||
|
灭火措施： 喷水冷却容器。灭火剂：泡沫、二氧化碳、干粉、砂土。________________ | |||||
|
急救措施: 皮肤接触：脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。 眼睛接触：用流动清水或生理盐水冲洗后就医。 吸入:迅速脱离现场至空气新鲜处,保持呼吸道通畅。如呼吸停止,立即进行人口呼吸， 直至医务救援人员赶到。 食入：饮足量温水，催吐并就医。____________________________ | |||||
桃 ⅜.盘⅜IS⅜IR X^Yingl⅛γu-an Fanben
化工厂大芳炷车间生产安全事故应急处置卡1
预分馅装置紧急停车处置流程图
化工厂大芳炷车间生产安全事故应急处置卡1
，378,
ShihUa Qiye ShengChan AiIqUalI ShigUy^ZN、蔘尝 * 加沪泱⅛I
|
现象 |
处置 |
负责人 |
|
由于外 界因 素，或 装置紧 急处理 事故， 需立即 停车， 确保安 全。 |
1.通知部调度、车间值班人员。 一 |
值班长 |
|
2.通知车间主任。_______________ |
值班人员 | |
|
3.通知工艺员、安全工程师和设备员。 |
车间主任 | |
|
4.车间主任、技术员协同值班长指挥事故 处理。______________________ |
车间主任 | |
|
5.停止向预加氢进料：停PTOIC/D泵，关闭 FVlIO2,加氢反应系统负荷通过开大直馅重 石脑油FIClOOI进料量保持。__________ |
内操、夕卜 操 | |
|
6.切断C-102进料：通知公用工程停 P-50407/50408泵,关闭FVlIOI调节阀，停 止向CTO2进料。_________________ |
外操、内操 | |
|
7.C-102全回流：关闭FVlIo6,通知调度停 止向乙烯供料。_______________ |
外操、内操 | |
|
8. C-102 降温:逐渐关闭 FVlIo3, C-102 以 30oC∕h 降温。_________________________ |
内操 | |
|
9.停回流泵：当D-108液位低时（10%）,停 回流泵PTO7。____________________ |
外操 | |
|
10.停塔底再沸：当C-102底温度降至100°C时， 关闭E-108,关闭FVIlo3。__________________ |
外操 | |
|
11.系统退料：通过E-109退料。_________ |
外操 | |
|
12.停空冷器：停A-103A/B。_____________ |
外操 | |
|
13.系统泄压:关闭PVlloIA及D-204出口闸 阀，打开PVIlOlB泄压。_______________ |
内操、外 操____ |
—379—
I
3
8
O
I
3
8 h-~Λ
化工厂大芳焼车间生产安全事故应急处置卡2
|
现象 |
处置 |
负责人 |
|
由于外 界因 素，或 装置紧 急处理 事故， 需立即 停车， 确保安 全。 |
1.通知部调度、车间值班人员。________ |
值班长 |
|
2.通知车间主任。________________ |
值班人员 | |
|
3.通知工艺员、安全工程师和设备员。 |
车间主任 | |
|
4.车间主任、技术员协同值班长指挥事故处 理。___________________________ |
车间主任 | |
|
5.外操把PX产品切向D-602___________ |
外操 | |
|
6.内操逐渐关小 FV-6030A/B、FV6037A/B。 |
内操 | |
|
7.外操停C-602、C-603> C-604塔底泵，视 液位停塔顶泵。_______________ |
班长 | |
|
8.班长带领外操开公共吸入口阀，RV离座， 停循环泵、冲洗泵。_____________ |
班长 | |
|
9.停P-601,关FIC-6017调节阀及一、二次 阀。关FIC-6034调节阀及一、二次阀。 |
外操 | |
|
10.减少F、D,外操停P-403,内操关FIC6002、 FIC6006、 FIC6013、、 PIC6015> PIC6008> PIC6007调节阀，外操关闭一、二次阀。 |
内操 | |
|
11.关封头冲洗进出、拱顶密封调节阀，外操 关闭一、二次阀。_______________ |
内操 |
化工厂大芳燈车间生产安全事故应急处置卡3
|
现象 |
处置 |
负责人 |
|
［通知部调度、车间值班人员。______ |
值班长 |
|
2.通知车间主任。_______________ |
值班人员 | |
|
3.立即査明原因，启动K-202。________ |
班长 | |
|
4.如联锁原因短时间不能消除，打开 PV2084C/D向火炬排放氢气，保证反应系统 压力稳定，维持K-201运转_________ |
内操、外 操 | |
|
5. D-201底出料切至C-201 |
内操 | |
|
6. CCR联锁热停车。_______________ |
内操 | |
|
7.重整适当降温降量___________ |
内操 | |
|
8.联锁原因排除，重新启动K-202建立再 接触系统压力，切回正常流程______ |
各岗位 |
化工厂大芳炷车间生产安全事故应急处置卡2
吸附分离装置紧急停车处置流程图
化工厂大芳炷车间生产安全事故应急处置卡3
K-202联锁异常现象处置流程图
滋⅜l咨* γingl⅛:YU-an Fanben
ShihUa Qiye ShengChan AiIqUalI ShigUy^ZN、蔘尝 * 加沪泱降
3
8
2
I
化工厂大芳焼车间生产安全事故应急处置卡4
|
现象 |
处置 |
负责人 |
3.长明灯压力 < 0.05Mpa 联 锁FG、Fo及长 明灯O
|
L通知部调度、车间值班人员。 |
值班长 |
|
2.通知车间主任。 |
值班人员 | |
|
3.立即停止歧化进料。关调节阀一二 次阀，打开开车旁路。 |
内操、夕卜 操 | |
|
4.将精馅系统切循环。 |
内操、外 操____ | |
|
5.内、外操迅速查找引起加热炉联锁 故障的原因，并迅速排除。 |
内操、外 操 | |
|
6.加热炉故障不能排除时，反应系统 降温降压，维持H2循环。 |
内操、外 操 | |
|
5.加热炉点火条件具备，测氧测爆合 格后立即启动加热炉，点燃火嘴。 |
内操、外 操 | |
|
6.调整加热量以及相关工艺参数，使 生产逐步恢复正常。 |
内操、外 操 | |
|
7.如联锁故障短时间不能排除时应按 照紧急停车程序处理。 |
内操、外 操 |
化工厂大芳煙车间生产安全事故应急处置卡5
四合一加热炉炉管破裂处置流程图
化工厂大芳煙车间生产安全事故应急处置卡4
F-501加热炉联锁处置流程图
化工厂大芳炷车间生产安全事故应急处置卡5
|
现象 |
处置 |
负责人 |
|
其现象 是炉膛 飞温， 烟道温 度急剧 上升， 烟囱冒 黑烟。 |
2018。_____________________________________ |
内操 |
|
值班长 | |
|
外操 | |
场，辅助指挥、参与事故处理。________ |
车间领导 （车间值 班人员） | |
|
接车间领导的通知后，在各自的专业范围内辅 助指挥、参与事故处理。 |
安全工程 |
伊仪參部笋絆 ∖∖ Yingji YU-an Fanben
ShihUa Qiye ShengChalI AiIqUan ShigUy^Z N02, 尝 * 加沪泱⅛I
3
8
4
I
3
8
5
I
化工厂大芳煙车间生产安全事故应急处置卡6
|
现象 |
处置 |
负责人 |
|
D-104 、 D-103 及 其管线硫 化氢泄 漏、中毒。 |
1.立即向值班长和内操报告 |
发现事件 第一人 |
|
2.通知部调度、车间主任（车间值班人员）。 |
值班长 | |
|
3.通知工艺员、安全工程师和设备员。 |
车间主任 | |
|
4.车间主任、技术员协同值班长指挥事故处 理。 |
车间主任 | |
|
5.硫化氢对人体的毒害较大，参加事故处理 的人员必须佩戴防毒面具。________ |
进入事故 现场人员 | |
|
6.迅速从事故柜中取出空气呼吸器，并正确 佩戴。_____________________ |
外操、班 长___ | |
|
7.若现场泄漏影响范围大，立即从周边装置 事故柜中借用空气呼吸器。________ |
外操、班 长___ | |
|
8.2人配合将中毒人员抬至远离事故现场的 上风口，进行抢救。_____________ |
抢救人员 | |
|
9.由气防站急救车将中毒人员送至医院作进 一步治疗和处理。_____________ |
抢救人员 |
化工厂大芳煙车间生产安全事故应急处置卡
|
现象 |
处置 |
负责人 |
|
K-241 系统氨 泄漏、 中毒 |
1.立即向班长和内操报告 |
发现事件 第一人 |
|
2.通知部调度、车间主任（车间值班人员）。 |
班长 | |
|
3.通知工艺员、安全工程师和设备员。 |
车间主任 | |
|
4.车间主任、技术员协同值班长指挥事故处 理。__________________________ |
车间主任 | |
|
5.停止泄露氨压机机体运行，关闭进出口阀。 氨对人体的毒害较大，参加事故处理的人员 必须佩戴防毒面具。____________ |
进入事故 现场人员 | |
|
6.迅速从事故柜中取出空气呼吸器，并正确 佩戴。______________________ |
外操、班 长____ | |
|
7.若现场泄漏影响范围大，立即从周边装置 事故柜中借用空气呼吸器。_________ |
外操、班 长____ | |
|
8.2人配合将中毒人员抬至远离事故现场的 上风口，进行抢救。______________ |
抢救人员 | |
|
9.由气防站急救车将中毒人员送至医院作进 一步治疗和处理。______________ |
抢救人员 |
化工厂大芳炷车间生产安全事故应急处置卡6
D-IO4、D-IO3及其管线硫化氢泄漏中毒事故处置 流程图
化工厂大芳炷车间生产安全事故应急处置卡7
K-241系统氨泄漏中毒事故处置流程图
滋⅜l咨* γingl⅛:YU-an Fanben
ShihUa Qiye ShengChan AiIqUalI ShigUy^ZN、蔘尝 * 加沪泱降
3
8
6
I
化工厂大芳煙车间生产安全事故应急处置卡8
|
步骤 |
处置 |
负责人 |
|
现场发 现 |
发现T-50401罐顶起火（假想该罐正在收料） |
发现火情 第一人 |
|
报警 |
向中控室报告:T-50401罐罐顶石脑油起火燃 烧，现场没有人员受伤。__________ |
发现火情 第一人 |
|
向公司119/120报警：化工部大芳煙车间 T-50401直馋石脑油罐罐顶着火、没有人员受 伤，报警人XXX。_____________ |
值班长 | |
|
向厂应急响应中心及车间领导报告T-50401 罐罐顶着火、现场没有人员受伤。_____ |
副值班长 | |
|
应急程 序启动 |
通知其他岗位人员增援：T-50401罐罐顶着 火、现场没有人员受伤；请各岗位留守一人 维持正常作业，其他人员立即到原料罐区集 合,由值班长指挥开展应急抢险，请无关人员 及施工人员立即沿上风向、到紧急集合点集 中（重复数遍）。_________________ |
值班长 |
化工厂大芳焼车间生产安全事故应急处置卡9
|
现象 |
处置 |
负责人 |
|
液化气 管线、法 兰、阀门 以及软 管和接 头泄漏。 |
1、立即向班长和内操报告 |
发现事件 第一人 |
|
2、泄漏出的物料成雾状蒸气时，与空气混 合后会形成爆炸性混合物，这时危险性较 大，注意防护。________________ |
外操1 | |
|
2、班长、外操人员在现场处理立即釆取措 施减小泄漏量，或使装置紧急停车、降压， 需要内操人员配合的应及时联系内操人员。 |
班长 外操 | |
|
4、班长在组织外操人员自救的同时，应迅 速将事故发生地点和性质通知中控，由中控 人员报警并通知调度，由调度向厂有关部门 汇报。_____________________ |
班长 | |
|
5、班长向车间值班人员汇报，在厂有关部 门的指示下进行装置停车或局部停车。 |
班长 | |
|
6、车间领导组织当班人员进行局部停车或 紧急停车。_________________ |
车间值班 领导。 |
化工厂大芳烷车间生产安全事故应急处置卡8
T-50401罐顶着火处置流程图
化工厂大芳煙车间生产安全事故应急处置卡9
液化气系统泄漏（T-50801罐来料线罐根法兰泄漏） 处置流程图
滋⅜l咨* γingl⅛:YU-an Fanben
ShihUa Qiye ShengChan AiIqUalI ShigUy^ZN、蔘尝 * 加沪泱降
第三部分
神东煤炭集团应急预案编制情况说明
近年来，神东煤炭集团在国家安全生产应急救援指挥中心和神华集团的指导下，按照“简 明化、专业化、卡片化”的思路，对应急预案进行了结构性、系统性优化，力求科学合理、 切实可行。具体做法如下:
《生产经营単位生产安全事故应急预案编制导则》(GB/T 29639-2013)规定，专项应急 预案的内容主要包括事故风险分析、应急指挥机构及职责、处置程序和处置措施，但前三项 在综合应急预案中已经体现。神东公司在坚持专业、系统、实用的基础上，将专项应急预案 中的“处置措施”融入综合应急预案，同时缩减不必要的文字性描述和部分冗余内容，更加 注重预案精髓的提炼，通过综合预案与专项预案的有机结合，形成了一体化的《生产安全事 故应急预案》。同时，考虑到应急预案第四部分“预警与信息报告”也是应急响应的一部分, 通过重新梳理应急响应流程，有机地将“预警及信息报告”并入“应急响应”章节，减少了 章节和内容的重复。
传统煤矿编制现场处置方案时，往往针对单一灾害设定一个场所编制，然后在全矿通用 推广，严重缺乏针对性和可操作性。神东公司通过危险源辨识、风险评估和应急能力分析, 结合井下各个生产作业场所的灾害类别和应急资源配置，确立了 “不同场所、不同位置、不 同灾害、不同处置措施、不同避灾路线”的“五不同”编制思路，并结合一体化《生产安全 事故应急预案》的编制模式对现场处置方案进行了优化。优化后的现场处置方案主要包括事 故风险分析、应急工作职责、事故应急处置程序、各类灾害处置措施、联系方式、注意事项 和各类避灾路线图。其中，避灾路线图采取受灾区域局部放大、到地面方向重点标注的方式 绘制，并注明了供水施救、压风自救、避难砲室、自救器过渡站和撤离距离，增强了现场处 置方案的实用性和针对性。
同时，神东公司加强了现场处置方案的动态管理，当基层区队作业场所随着生产接续、 生产条件发生变化时，要求重新进行风险评估，针对可能发生的灾害编制现场处置方案，开 展培训和演练，确保灾害突发时每位员工都能快速应对，处置得当，增强了现场处置方案的 实效性。
针对应急预案篇幅较长，不便记忆和查阅的问题，神东公司结合应急预案有关内容，配 套编制了应急响应流程册和应急处置卡。流程册以处置动作为主线，突出该动作的执行部门 或岗位，明确了事故发生后该做什么，怎样做，谁来做的问题。现场应急处置卡提炼归纳了 现场处置方案的核心内容，包括应急响应流程示意图、职责分工、处置程序、处置措施、避 灾路线和注意事项，使每位员工都能清楚地明白本岗位职责和不同灾害的应对处置措施，极 大地提高了员工的应急处置能力。
应急预案优化工作一直在路上，是一项长期且需要坚持不懈的工作。下一步，神东公司将经f合 应急预案优化及演练情况，深入调研，充分论证应急预案的科学性和可操作性，确保应急预案能用、 好用。
K中国神华神东
CHINA SHENHUA SHENDONG 编号：SDSW-C-2016-01-0/1 版本号：20160101
生产经营单位:中国神华能源股份有限公司上湾煤矿 编 制 单 位：中国神华能源股份有限公司上湾煤矿
颁布日期：XXXX年X月X日 实施日期：XXXX年X月X日
《中国神华能源股份有限公司上湾煤矿生产安全事故应急预案》已于2015年12月10日 经专家评审通过，现正式发布，自2016年1月1日起实施，原《中国神华能源股份有限公 司上湾煤矿生产安全事故应急预案》(SDSW-C-2015-01-0/1)同时废止。
上湾煤矿2016年生产安全事故应急预案会审表
|
1.总则 |
4.5.2向公司和地方报告 |
|
1.1编制目的 1.2编制依据 1.3适用范围 1.4预案衔接 1 • 5应急预案体系 1.6应急工作原则
|
4.5.3应急资源协调 4.6应急处置 4.6.1水灾事故应急处置措施 4.6.2火灾事故应急处置措施 4.6.3瓦斯（煤尘）爆炸事故应急处 置措施 4.6.4顶板事故应急处置措施 4.7应急处置暂停或终止 5.信息发布 |
|
3 • 1应急指挥部 3.2应急值守办公室 3.3应急指挥部下设十个工作组 3.3.1技术支持组 3.3.2抢险救灾组 3.3.3医疗救护组 3.3.4物资供应组 3.3.5资金保障组 3.3.6安全监察组 3.3.7警戒保卫组 3.3.8后勤保障组 3.3.9善后处理组 3.3.10信息发布组 4.应急响应 4.1应急响应程序 4.2信息接报 4.3预警 4.4应急响应分级与启动条件 4.4.1应急响应分级 4.4.2启动条件 4.5应急启动 4.5.1召开应急会议 |
7.1通信与信息保障 7.2应急队伍保障 7.3物资装备保障 7.4其他保障 7.4.1经费保障 7.4.2医疗保障 7.4.3交通运输保障 7.4.4治安保障
8.1应急预案培训 8.2应急预案演练 8.3应急预案修订 8.4应急预案备案 8.5应急预案实施
附件1风险评估结果 附件2应急救援专家库、相关部门、 人员联系方式 |
附件3应急装备配备及物资器材储备情况
附件4信息接报、处理、上报规范文本
附件5应急救援指挥位置及救援队伍行动路线图
附件6应急预案培训计划
附件7应急预案相关图纸
附件8事故说明记录表
附件9事故响应及处理记录
1.1编制目的
为规范上湾煤矿生产安全事故的应急管理，及时、有序、有效地实施事故应急处置，最 大限度地减少人员伤亡和财产损失。
依据国家及地方有关法律法规标准，结合上湾煤矿2016年生产接续，在危险源辨识及 风险评估的基础上制定本预案。
本预案适用于上湾煤矿生产安全事故应急处置工作。
(1) 鄂尔多斯市伊金霍洛旗生产安全事故应急预案；
(2) 神东煤炭集团生产安全事故应急预案；
(3) 矿井各基层区队现场处置方案。
上湾煤矿生产安全事故应急预案体系分为上湾煤矿级应急预案和区队级现场处置方案。
以人为本，安全第一;统一领导，分级负责;加强战备，预防为主;依靠科学，规范有序。
根据风险评估和危险因素分析，上湾煤矿生产过程中存在顶板、水灾、瓦斯、煤尘、火 灾事故等风险(详见附件1)。
总指挥：矿长
副总指挥：总工程师
指挥部成员：生产副矿长机电副矿长安全副矿长党委副书记救护队队长
生产副总技术副总机电副总通风副总掘进副总经营副总
安管办主任生产办主任通风组组长地质组组长
机电信息中心主任生产调度中心主任党政办主任财务科长 经营办主任地测站站长供应站站长后勤服务部经理
保卫科科长基层队长
主要职责：
(1) 下达应急响应启动和终止指令；
(2) 制定现场工作方案，组织指挥应急处置工作；
(3) 向上级汇报事故情况，并根据事态发展，确定是否响应升级；
(4) 接受上级指令并实施；
(5) 配合公司应急指挥部做好应急处置工作。
副总指挥总工程师
技术支持组组长：矿总工程师 抢险救灾组组长：生产副矿长 医疗救护组组长：党委副书记 物资供应组组长：机电副矿长
资金保障组组长：经营副总工程师 安全监察组组长：安全副矿长 警戒保卫组组长：党委副书记 后勤保障组组长：党委副书记 善后处置组组长：党委副书记 信息发布组组长：党委副书记
图1上湾煤矿生产安全事故应急指挥部组织机构图
应急值守办公室设在矿生产调度中心，是矿应急指挥中心的执行机构。
主任：生产调度中心主任
副主任：生产调度中心副主任
主要职责：
(1)履行应急值守、信息汇总、掌握各类应急资源和协调工作，发挥协调、指导枢纽作用
(2) 了解、掌握事故现场的信息，依据事故性质下达初步指令，并立即向矿应急指挥 部汇报；
(3) 负责应急指挥部的工作联系，传达公司指挥部的指令并跟踪落实；
(4) 负责上传、下达接收和办理向上级报送的紧急重要事项；督促落实公司应急救援管 理方面有关决定事项和领导批示、指示精神。
组长：总工程师
副组长：通风副总机电副总生产副总技术副总
成员：生产办主任机电信息中心主任通风组组长地质组组长地测站站长
主要职责：
(1) 根据事故情况准备应急处置所需资料；
(2) 组织专家分析、判断事故原因、性质和灾害程度,研究制定应急处置技术方案和措施；
(3) 根据现场事故情况变化随时修改应急处置技术方案。
组长：生产副矿长
副组长：救护队队长
成员：救护队队员兼职救护队队员
主要职责：
(1) 主要负责指挥现场应急处置；
(2) 实施应急指挥部制定的应急处置方案；
(3) 处置现场突发情况。
组长：党委副书记
副组长：党政办主任神东总医院院长
成 员：神东总医院医护人员
主要职责：
(1) 按指挥部命令第一时间赶往指定地点待命；
(2) 对伤员进行及时救治及安置。
组长：机电副矿长 副组长：机电副总
成员：供应站人员机电信息中心人员车队队长及各队材料员
主要职责：
(1) 第一时间提报应急物资的储备情况；
(2) 负责保证应急处置中物资和设备的及时供应、调配，并及时运送到指定地点。
组长：经营副总
副组长：财务科科长
成 员：经营办及财务科成员
主要职责：
(1) 为应急处置提供资金保障；
(2) 统计分析事故经济损失。
组长：安全副矿长
副组长：安管办主任
成员：安管办副主任安管办安检员井口检身员
主要职责：
(1) 负责统计入井、升井人数并向指挥部汇报；
(2) 控制人员入井；
(3) 引导灾区人员撤离；
(4) 配合事故调查工作，提出整改措施并监督落实。
组长：党委副书记
副组长：保卫科科长 党政办主任
成 员：保卫科及党政办人员
主要职责：
(1) 负责在矿大门口、办公楼门口及井筒设置警戒，疏散、戒严、维护秩序；
(2) 合理划分救援队伍待命、工作区域；
(3) 做好事故处理期间其他安保工作。
组长：党委副书记
副组长：驻矿服务部经理 党政办主任
成 员：驻矿服务部及党政办人员
主要职责：
(1) 及时统计救援人员情况；
(2) 为救援人员、遇险人员家属提供后勤服务。
组 长：党委副书记(工会主席)
副组长：经营办主任党政办主任工会副主席
成 员：经营办和党政办(工会)人员
主要职责：
(1) 核实伤员和遇难者身份并通知家属，做好安抚工作；
(2) 安排受伤人员后期治疗及遇难人员丧葬事宜；
(3) 洽谈抚恤条件和安抚家属的其他事宜。
组长：党委副书记
副组长：党政办主任
成 员：党政办和安管办人员
主要职责：
(1) 按照应急指挥部的指示向公司应急指挥部提供事故简报，定期更新
(2) 做好媒体人员接待工作。
(3) 对外发布事故信息。
应急响应程序和主要步骤见图2：
预警信息获取：
(1) 矿区队上报的事故信息；
(2) 井下监控监测数据异常；
(3) 中国神华、神东煤炭集团检查发现的重大隐患；
(4) 地方政府公开发布的预报信息(红、橙、黄、蓝)；
(5) 对发生或可能发生的生产安全事故，经风险评估得出的事故发展趋势报告。
矿调度室和机关职能部门获取预警信息后，应立即判断可能产生的危害后果，对可能导 致生产安全事故的信息，立即汇报矿应急指挥部。
其中，矿区队发生生产安全事故，启动区队应急响应的同时，必须立即向矿调度报告。 矿在启动应急响应的同时，应于30分钟以内向公司总调报告。在应急处置过程中，矿调度 室应至少每1个小时向总调度室报告1次，特殊情况下随时报告事态进展情况。
矿应急指挥部负责对事故信息的危害程度、紧急程度和发展势态做出预测，对于暂时达 不到响应条件，而可能导致生产安全事故发生的事件，应立即发布预警信息(预警方式包括 扩音电话、固定电话、小灵通、手机短信)、人员定位系统紧急寻呼、井下广播系统等)。
(1) 通知相关部门、単位采取相应预防性处置措施；
(2) 指令矿各应急专业组做好资源调配、信息发布和汇报材料起草等应急准备工作；
(3) 根据事态发展情况，确定预警终止或启动应急响应。
按照神东公司应急响应分级原则(I级(公司级)、II级(矿处级)、III级(区队级)), 上湾煤矿应急响应分为I级(矿处级)响应和II级(区队级)响应。
(1) I级响应
可能导致1人(含1人)以上重伤或5人以下中毒，因灾害撤离50人以及经济损失 1000万元以下的事故。
(2) II级响应
可能导致1人(含)以上轻伤，因灾害撤离当班作业人员的事故。
(1) 发生I级及以上响应的事故；
(2) 发生II级响应的事故，基层区队无法处理请求响应升级。
矿生产调度中心接到事故报告后，应立即下达停电、撤人指令，并按照事故汇报程序汇 报矿应急指挥部成员，同时汇报公司总调度室。
应急指挥部根据生产安全事故性质，通知各专业组成员立即到达调度会议室并召开应急 会议，应急会议由应急指挥部总指挥主持，会议应包括以下内容：
(1) 通报生产事故情况；
(2) 研究制定事故应急处置措施；
(3) 确定所需调配的内、外部应急资源；
(4) 确定上报信息的部门和时间。
根据事态发展及处置情况，总指挥应适时召开后续应急会议，各应急专业组应适时召开 组内会议，落实组内工作任务，及时将会议情况及决定事项报告总指挥。
发生生产安全事故后，矿应急指挥部应尽快上报，向公司汇报最迟不得超过30分钟， 向地方县级主管部门汇报最迟不得超过1小时，汇报内容由总指挥部审批，并根据事态发展， 及时补充上报事故最新情况。
报告内容包括：
(1) 事发単位名称，事故类型；
(2) 事故发生的时间、地点；
(3) 事故发生的初步原因；
(4) 事故经过和采取的处置措施；
(5) 人员伤亡、失踪及撤离情况；
(6) 事故对周边自然环境影响，是否波及社会人群或造成社会人员生命财产威胁和影响；
(7) 现场应急物资储备及消耗情况；
(8) 需公司、地方政府协调、支持的事项；
(9) 报告人的単位、姓名、职务和联系电话。
应急信息报告以书面报告为主，必要时可采用影像视频等形式。情况特别紧急时，可用 电话口头初报，随后再书面报告。
根据生产安全事故现场情况，矿应急指挥部负责及时组织调配应急救援队伍和应急物资。 当事态超出矿应急处置能力时，应立即向公司申请启动神东公司级响应。
按照“紧急处置、妥善避难、安全撤退、救人优先”的原则，遇到险情或事故征兆时生 产现场带班人员、班组长和调度人员有直接处置权和指挥权，可立即下达停产撤人命令，组 织现场人员及时、有序撤离到安全地点。
(1) 矿调度指挥中心迅速了解水灾事故的发生位置、波及范围及人员伤亡情况。
(2) 矿调度指挥中心根据事故情况立即下达撤人指令；通知救护队和医院；并按事故汇 报流程汇报矿相关领导，通知队领导、安检员、瓦检员，通知井口设警戒。
(3) 监测监控部门对监测数据进行分析，变化异常及时汇报。
(4) 应急指挥部根据事故情况分析判断通风系统、排水系统破坏程度，积极研究制定救 援方案，并根据事故情况发展趋势及时调整优化救援方案。
(5) 救护队按照救援方案携带相关装备入井并救援。
(6) 抢救伤员时，必须判断伤势轻重，按照“三先三后”的原则处理。
(7) 为应急处置供应所需应急物资和设备。
(8) 水灾事故消除后，要检查被水浸泡过的设备，保证恢复生产时运行正常。
(1) 矿调度指挥中心迅速了解火灾事故的发生位置、波及范围及人员伤亡情况。
(2) 矿调度指挥中心根据事故情况确定停电范围，下达停电撤人指令；通知救护队和医 院；并按事故汇报流程汇报矿相关领导，通知队领导、安检员、瓦检员，通知井口设警戒。
(3) 监测监控部门对监测数据进行分析，发现异常及时汇报。
(4) 应急指挥部根据事故情况分析判断通风系统破坏程度，积极研究制定救援方案，并 根据事故情况发展趋势及时调整优化救援方案。
(5) 合理调整通风系统
1) 辅运平砲、1#副井、2#副井、主井、三盘区辅运巷、三盘区胶运巷等发生火灾时, 可采取反风或风流短路的措施。
2) 进风的下山巷道发生火灾时，必须采取防止火风压而造成的主风流逆转的措施。
3) 有瓦斯涌出的采煤工作面发生火灾时，应保持正常通风，防止引起瓦斯积聚和爆炸, 必要时可增加风量或采取局部区域性反风。
4) 在掘进巷道发生火灾时，不得随意改变原有通风状态，需要进入巷道侦查或直接灭 火时，必须有安全可靠的措施，防止事故扩大。
5) 井下其他地点发生火灾时，应保持事故前的风流方向，控制火区供风量。
(6) 采取通风措施限制火势时，通常是采取控制风速、调节风量、减小回风侧风阻或设 水幕洒水措施。防止因风速过大造成煤尘飞扬而引起煤尘爆炸。
(7) 灭火的主要方法
D直接灭火：用水、砂子和化学灭火器等在火源附近直接扑灭火灾或挖除火源，灭火 时应从火源边缘逐步向火源中心喷射；人员应站在火源的上风侧，不得用水扑灭电气火灾 和油类火灾。
2) 隔绝灭火:直接灭火不能控制火势时，构筑防火墙和密闭，封闭火区，控制火势蔓延。
3) 联合灭火：先将火灾区进行封闭，然后采取其他灭火措施进行灭火，以加快火区 的熄灭速度。
(8) 救护队按照救援方案携带相关装备入井并救援并及时将应急处置进展汇报应急指 挥部。
(9) 有明火存在时，应同时救人、灭火、监测气体浓度，防止中毒和爆炸。抢救伤员时, 必须判断伤势轻重，按照“三先三后”的原则处理。
(10) 为应急处置供应所需应急物资和设备。
(H) 事故情况消除，恢复通风系统，应急处置结束。
(I) 矿调度指挥中心迅速了解瓦斯(煤尘)爆炸事故的发生位置、波及范围、人员伤亡 情况和主扇运行情况。
(2) 矿调度指挥中心根据事故情况确定停电范围，下达停电撤人指令；通知救护队和医
院；并按事故汇报流程汇报矿相关领导，通知队领导、安检员、瓦检员，通知井口设警戒。
(3) 监测监控部门对监测数据进行分析，变化异常及时汇报。
(4) 应急指挥部根据事故情况分析判断通风系统破坏程度及连续爆炸、火灾发生的可能 性，积极研究制定救援方案，并根据事故情况发展趋势及时调整优化救援方案。
(5) 救护队按照救援方案携带相关装备入井并救援并及时将应急处置进展汇报应急指 挥部。
(6) 有明火存在时，应同时救人、灭火、监测气体浓度，防止中毒和二次爆炸，抢救伤 员时，必须判断伤势轻重，按照“三先三后”的原则处理。
(7) 为应急处置供应所需应急物资和设备。
(8) 事故情况消除，恢复通风系统，应急处置结束。
(1) 矿调度指挥中心迅速了解顶板事故的发生位置、波及范围及人员伤亡情况。
(2) 矿调度指挥中心根据事故情况下达受灾区域撤人指令；通知救护队和医院；并按事
故汇报流程汇报矿相关领导，通知队领导、安检员、瓦检员，通知井口设警戒。
(3) 监测监控部门对监测数据进行分析，变化异常及时汇报。
(4) 应急指挥部根据通风系统破坏程度、冒顶和涌水情况，积极研究制定救援方案，并 根据事故情况发展趋势及时调整优化救援方案。
(5) 救护队按照救援方案携带相关装备入井并救援并及时将应急处置进展汇报应急指 挥部。
(6) 抢救伤员时，必须判断伤势轻重，按照“三先三后”的原则处理。在抢救处理中必 须有专人检查和监护顶板情况，加强支护防止发生冒顶。
(7) 为应急处置供应所需应急物资和设备。
(8) 在顶板事故消除后，要对冒顶区域附近进行检查，有针对性的进行补强支护，防止 发生二次顶板事故。
当遇险(失踪)人员全部得救(发现)，事故现场得以控制，可能导致次生、衍生事故 的隐患消除，经救护队及相关专家对灾区现场进行监测核实，确认灾区通风系统、矿井空气、 温度等恢复正常，环境条件符合有关标准，由总指挥宣布应急处置工作结束。
对于继续救援直接威胁救援人员生命安全、极易造成次生衍生事故等情况，应急指挥部 要组织专家充分论证，向地方政府指挥部提出暂停救援的申请；在事故现场得以控制、导致 次生衍生事故隐患消除后，经应急指挥部组织研究，地方政府指挥部同意，确认符合继续施 救条件时，再行组织施救，直至救援任务完成。因客观条件导致无法实施救援或救援任务完 成后，在经专家组论证并做好相关工作的基础上，应急指挥部要提出终止救援的建议，报公 司应急指挥部和地方政府部门批准。
信息发布组应本着“实事求是，客观公正，及时准确”的原则对外发布信息。发布内容、 时间必须通过应急指挥部请示公司审定后方能发布。
应急处置结束后，事故单位应及时组织清理现场，做好灾后重建、污染物收集和清 理工作。
事故単位应对受影响人员和家属进行合理安置，后勤保障组与善后处理组配合做好善后 处置工作。
安全监察组负责对事故应急处置工作进行总结并将总结报告报政府事故调查组和上级安 全生产监管监察部门，配合做好事故调查工作。
应急救援指挥部办公室应当掌握本矿所有应急相关人员的通信联系方式。
机电信息组负责组织制定通讯保障方案，全力保障事故期间的通讯畅通。
神东公司建立了覆盖神东矿区所有矿井的应急救援队伍，矿里成立了兼职救护队，完善 了应急救援机构；队伍配备了先进的救援设备并定期进行演练，熟悉矿井各大系统，掌握了 抢险救灾的相关技能。
矿井地面和井下消防材料库要按规定配备工具、消防器材和工程材料，由通风队定期负 责检查、补充，确保应急物资能够满足应急需要。驻矿供应站和机电信息中心要保证应急物 资的储备量，不能随意挪用，要定期检查维护。应急物资和装备的类型、数量、性能、存放 位置、管理责任人及其联系方式等内容都要明确。
当上湾煤矿现场不能满足应急物资和设备供应时，物资供应组立即请求神东煤炭集团迅 速从公司抢险物资储备中心调用各种排水、供电、开关、电缆等机电设备，进行抢险救灾。
事故应急救援资金由资金保障组负责提取，保证应急资金到位。
神东总医院作为一所二级甲等综合医院（国家安监总局矿山医疗救护神东分中心），担 负着神东矿区的矿山医疗救护工作，确保矿区发生灾害时救护人员能及时赶到。且神东医院 与省、市、县级医院建立医疗互助体系，后备医疗力量充足。另外，各采掘工作面备有一定 数量的应急救援医疗设备。
矿车队和车辆管理中心驻矿単位必须保证24小时有值班车辆。当发生生产安全事故后， 确保满足应急工作需要；根据交通使用情况，必要时由应急救援指挥部负责对矿厂区内和井 下进行道路交通管制，并根据需要开设应急救援绿色通道，确保救援物资、器材和人员运送 及时到位，满足应急工作需要。
发生生产安全事故后，治安保卫组应按照应急救援指挥部的安排，迅速在矿各大门口设 警戒，加强对重要単位、重要场所、重要人群、重要设施和物资的防范保护，维持现场秩序， 及时疏散现场群众。必要时，请求神东煤炭集团治安保卫处和地方公安部门增援。
安管办和经营办负责对全矿员工进行有关生产安全事故应急救援法律法规和事故预防、 避险、避灾、自救、互救常识的宣传工作。
每年应组织2次应急演练，并形成演练总结报告，存在问题要制定整改措施并督促落实。
矿总工程师每年组织对应急预案编制、宣教、培训、演练等实施情况进行评估，分析评 价预案内容的针对性、实用性和可操作性，有下列情形之一的，应当及时修订：
(1) 有关法律、行政法规、规章、标准、上位预案中的有关规定发生变化的；
(2) 应急指挥机构及其职责发生重大调整的；
(3) 面临的风险发生重大变化的；
(4) 重要应急资源发生重大变化的；
(5) 预案中的其他重要信息发生变化的；
(6) 在生产安全事故实际应对和应急演练中发现问题需要作出重大调整的；
(7) 应当修订的其他情况。
本应急预案每年报公司应急管理办公室、公司总调和救护消防大队备案，每三年提报报 内蒙古煤炭工业局备案。
本预案从2016年1月1日起实施，2015年《上湾煤矿生产安全事故应急预案》同时废止。
件
附
件件件件件件件件件
9 附附附附附附附附附
1上湾煤矿风险评估结果
2应急救援专家库、相关部门、人员联系方式
3应急装备配备及物资器材储备情况
4信息接报、处理、上报规范文本
5应急救援指挥位置及救援队伍行动路线图
6应急预案培训计划
7应急救援预案相关图纸
8事故说明记录表
9事故响应及处理记录
根据上湾煤矿2016年生产接续和地质条件，风险评估结果如下：
1 .煤尘
根据煤尘爆炸性鉴定报告，12煤、12上煤和22煤层煤尘均有爆炸危险，各煤层煤尘 爆炸指数分别为：12煤30.60%, 12上煤36.92%, 22煤38.74%o安全检测中心对我矿做 的粉尘分散度和粉尘中游离二氧化硅含量检测显示，我矿采掘工作面的全尘浓度和呼吸性 粉尘浓度均大于《煤矿安全规程》规定的最高允许浓度。矿尘的产生点按地点分布，以采 掘工作面最高，其次是运输系统中的各转载点。
2.火灾
由于矿井机械化程度高、电气设备多、电气焊频次高、辅助运输车辆多等，可能引发外 因火灾。同时我矿煤层为不粘煤，煤的自然发火期为30 ~ 40天左右，根据上湾煤矿煤炭自 燃倾向鉴定报告，12煤、12上煤、22煤煤层自燃倾向性均为I级易自燃煤层，自然发火可 能性很大。
（1） 外因火灾
1） 电气焊火灾
由于矿井机械化程度较高和重型综采工作面成套设备的使用，井下使用电气焊频次多， 增加了引发外因火灾的概率。同时，电气焊使用地点的扩大，扩大了火灾发生的区域。因此, 预防电气焊引发的火灾是防止外因火灾的重中之重。
2） 胶带机、电缆引发火灾
井下主运大巷、采掘工作面运煤方式均为胶带机运输，数量多且运距长，一般胶带机布 置在进风巷道。胶带机着火后在燃烧初期产生氯化氢气体，达到IOOPPm时即对人员健康和 生命构成威胁；着火温度超过400°C还会生成大量的CO气体。矿井采用IOKV电压等级入 井直接到工作面经移变变压后使用，电压等级的提高无疑增加了供电安全管理的难度。大巷、 工作面进风巷均敷设有大量电缆，胶带机、电缆一旦着火，有害气体沿进风流扩散造成事故 范围扩大。
3） 机电设备引发电气火灾
矿井机械化程度高，机电设备多，分布范围广，电压等级高、功率大，导致引发火灾的可 能性剧增。
4） 原煤仓火灾
原煤仓由于通风不畅、天气闷热、存煤时间长、清仓不及时等原因，可能导致原煤仓高温, 引发火灾。
5） 小窑、老空区内出现自然发火，在掘进过程中，与小窑、老空贯通，火灾威胁到矿 井正常安全生产。
（2） 内因火灾
根据上湾煤矿2016年生产接续计划，将会开采12303, 12304 , 22102, 12上309、12上 311工作面。
12303工作面属近距离煤层开采,上覆有12上302,304和305采空区,层间距为15 ~ 25m左右, 距地表为200 ~ 300m左右，当回采到53联时，需要过上覆12上304采空区;当回采到48联时, 需要过上覆12上302采空区；当回采到35联时，需要过上覆采空区四条大巷；当回采到25 联时需过上覆12上305采空区。工作面在回采前为疏放12上采空区积水，在顺槽里打设了 大量钻孔，水气置换造成采空区漏风增加。因此容易发生采空区遗煤火灾。
22102 X作面上覆有武家塔采空区，层间距为20~30m, 22煤一盘区三条大巷正头有 武家塔采坑，未进行回填，存在渗水，漏风现象，因此容易发生采空区遗煤火灾。
12上309工作面为沿空留巷工作面，工作面挡肝支架和柔模漏风大，采空区氧化带较长, 因此容易发生采空区遗煤火灾。
外因火灾发生的地点和形式较为广泛，主要有皮带巷摩擦着火、变电所火灾、电气焊 导致火灾等。
3. 水灾
根据上湾煤矿2016年生产接续计划，将会开采12303, 12304, 22102, 12上309、12 上311工作面。
22102工作面上覆12煤小窑井口与地表天隆武家塔露天煤矿采坑相连通，小窑井口用 肝石回填，封堵不严，雨季洪水灌入采坑后，将对我矿安全生产带来隐患；22煤一盘区上 覆基岩岩性主要以砂质泥岩、细、粉砂岩为主。主要充水水源为第四系松散层含水层水及本 矿12煤采空区和武家塔小窑采空区积水。工作面在通过上述区域时，预计最大涌水量将达 400m3∕h左右。为确保安全回采，建议对12煤采空区进行探放水工程，井下仍要配备足够 的排水设备并保证排水设施正常运转。
三盘区12303工作面地质及水文地质复杂区仍为志丹群砂砾岩含水层及12上煤采空区, 从地层产状及当地基岩侵蚀情况看，12303面在志丹群砂砾岩含水层区域内，根据原地质报 告及新近补勘物探资料，工作面在通过上述区域时，预计最大涌水量将达200m3∕h左右。 为确保安全回采，建议在志丹群砂砾岩含水层及12上煤采空区区域内继续实施井上下探放 水工程，提前疏放含水层水和采空区积水。井下仍要配备足够的排水设备，特别在过巷道低 洼处和俯采地段时，要制定相应的防治水措施以确保万无一失。
12上309和12上311工作面，根据周围已有的资料看，局部有小的向、背斜褶曲、断 层及冲刷体等，在煤层起伏变化的低洼处仍将有渗、淋水现象。预计工作面最大涌水量 150m3∕h左右，应提前作好排水准备。
井下12上煤、12煤及22煤采空区积水水位突然升高对矿井安全造成隐患。
4. 瓦斯
2015年8月，我矿进行了瓦斯等级鉴定工作，上湾矿绝对瓦斯涌出量为5.67m3∕min, 相对瓦斯涌出量0.18m3∕t,采面最大绝对瓦斯涌出量为0.95m3∕min,掘进面最大绝对瓦斯 涌出量为0.20m3∕min,属瓦斯矿井。在实际生产过程中测定22煤采掘工作面较12煤和12 上煤瓦斯含量有所升高，应加强管理。
5. 顶板
12302, 12303, 12304 X作面作为三盘区12煤工作面的接续工作面，受二次采动和构 造影响，顶板破碎，地质条件复杂，回采过程中易发生漏肝。另外，在12302 X作面末采、 12303 X作面过煤柱、12304工作面初采等特殊回采条件下，如采取安全技术措施不到位可 能导致较大的冒顶事故。12上309工作面为三盘区12上煤第三个沿空留巷工作面，受煤层
埋藏深及二次采动影响，顶板压力大，回采过程中不仅工作面易出现漏肝、片帮等，回风顺 槽留巷受二次采动影响矿压显现剧烈,存在塌帮及冒顶风险。22102工作面过上覆老空区（房 采）时，受集中应力或煤柱突然坍塌导致的冲击压力影响，容易发生冒顶事故。
上湾煤矿应急专家联系方式
|
部门 |
姓名 |
专业 |
固定电话 |
手机号码 |
|
矿领导 |
陈外信 |
采煤 |
8218*** |
1804737**** |
|
王英俊一 |
采煤 - |
8218*** |
1804737**** | |
|
余永明 |
采煤 一 |
8218*** |
1804737**** | |
|
张日珍 一 |
机电 |
8218*** |
1804737**** | |
|
欧阳辉一 |
采煤 - |
8218*** |
1804737**** | |
|
田银素一 |
采煤 |
8218*** |
1804737**** | |
|
边春林 |
采煤 |
8218*** |
1804737**** | |
|
原志明一 |
机电 |
8218*** |
1804737**** | |
|
王志峰 |
采煤 |
8218*** |
1804737**** | |
|
王富强 一 |
采煤 - |
8218*** |
1804737**** | |
|
尤文强 — |
通风 一 |
8218*** |
1804737**** | |
|
曹立荣 一 |
采煤 |
8218*** |
1804737**** | |
|
生产办 |
郑剑英 一 |
采煤 - |
8218*** |
1804737**** |
|
任显坤 一 |
通风 一 |
8218*** |
1804734**** | |
|
段伟 |
采煤 |
8218*** |
1804737**** | |
|
徐文生 |
采煤 - |
8218*** |
1804737**** | |
|
王小强 一 |
采煤 |
8218*** |
1804737**** | |
|
李宇 一 |
地质 一 |
8218*** |
1804737**** | |
|
机电科 |
杨宝刚 一 |
机电 |
8218*** |
1804737**** |
|
___杨波___ |
机电 |
8218*** |
1804737**** | |
|
魏鹏 一 |
采煤 - |
8218*** |
1804737**** | |
|
高瑞东一 |
机电 |
8218*** |
1804737**** | |
|
安管办 |
王桂林 |
安全 一 |
8218*** |
1804737**** |
|
吴志扬 |
安全 一 |
8218*** |
1804737**** | |
|
毛乃军 一 |
安全 - |
8218*** |
1804737**** | |
|
陈国荣 一 |
采煤 |
8218*** |
1804737**** | |
|
生调中心 |
孔子君 一 |
采煤 - |
8248*** |
1804737**** |
|
任江 一 |
采煤 |
8218*** |
1804737**** | |
|
屈井丰 一 |
采煤 - |
8218*** |
1804737**** |
上湾煤矿应急救援相关部门、人员联系方式
|
序号 |
职务（单位） |
姓名 |
办公电话 |
手机 |
住宅 |
|
1 |
矿 长 |
陈外信 |
8273*** |
1804737**** | |
|
2 |
党委副书记 |
王英俊 一 |
8270*** |
1804737**** |
8223*** |
|
3 |
生产副矿长 |
余永明 |
8270*** |
1804737**** | |
|
4 |
机电副矿长 |
张日珍 - |
8272*** |
1804737**** |
8272*** |
|
5 |
安全副矿长 |
欧阳辉 - |
8270*** |
1804737**** |
8271*** |
|
6 |
总工程师 |
田银素 一 |
8272*** |
1804737**** |
8287*** |
|
7 |
副总工程师 |
边春林 |
8272*** |
1804737**** |
8225*** |
|
8 |
副总工程师 |
原志明 一 |
8270*** |
1804737**** | |
|
9 |
副总工程师 |
王志峰 |
8270*** |
1804737**** |
8271*** |
|
10 |
副总工程师 |
王富强 - |
8276*** |
1804737**** | |
|
11 |
副总工程师 |
尤文强 |
1804737**** | ||
|
12 |
副总工程师 |
曹立荣 |
8273*** |
1804737**** | |
|
13 |
生产办主任 |
郑剑英 | |||
|
14 |
安管办主任 |
王桂林 |
8276*** |
1804737**** | |
|
15 |
生调中心主任 |
孔子君 - |
8270*** |
1804737**** |
8271*** |
|
16 |
机电中心主任 |
杨宝刚 - |
8276*** |
1804737**** | |
|
17 |
党政办主任 |
段振光 |
8270*** |
1804737**** |
8272*** |
|
18 |
经营办主任 |
王存瑞 一 |
8270*** |
1804737**** | |
|
20 |
通风组组长 |
任显坤 - |
8276*** |
1804737**** | |
|
21 |
通风队队长 |
付龙 |
1804737**** | ||
|
22 |
综采一队 |
王军 - |
8270*** |
1804737**** | |
|
23 |
综采二队 |
王旭峰一 |
8270*** |
1804737**** | |
|
24 |
连采一队 |
李海军 |
8270*** |
1804737**** | |
|
25 |
连采二队 |
吴海旭 |
8270*** |
1804737**** | |
|
26 |
连采三队 |
高瑞岗 |
8276*** |
1804737**** | |
|
27 |
运转一队 |
常秋林 |
8270*** |
1804737**** | |
|
28 |
运转二队 |
徐义贞 |
8276*** |
1804737**** | |
|
29 |
机电一队 |
李希宁 |
8270*** |
1804737**** | |
|
30 |
机电二队 |
房武利 |
8270*** |
1804737**** | |
|
31 |
生产准备队 |
刘延峰 - |
8276*** |
1804737**** | |
|
32 |
矿车队 - |
许永刚 |
8270*** |
1804737**** | |
|
33 |
急呼电话 |
8276902 |
|
序号 |
职务（单位） |
姓名 |
办公电话 |
手机 |
住宅 |
|
34 |
南风井主扇房~ |
8218275 |
8276*** |
8218*** |
8276*** |
|
35 |
尔林兔箱变- |
8207*** |
8287*** | ||
|
36 |
矿灯房 - |
8276*** | |||
|
37 |
调度指挥中心 |
8276*** |
8276*** |
8272*** | |
|
38 |
锅楼房 |
8276*** | |||
|
39 |
车间 |
8276*** |
（电）8276*** | ||
|
40 |
检身房 - |
8276*** | |||
|
41 |
驻矿供应站 |
苏启荣 |
1351487**** | ||
|
42 |
驻矿地测站一 |
段海亭 一 |
8270*** |
1394773**** |
8218*** |
|
43 |
生活服务部 |
吴卫平 - |
8270*** |
1864775**** | |
|
44 |
保卫科 |
李志强 |
1350067**** |
8218*** | |
|
45 |
驻矿财务科 |
刘少华 - |
8276*** |
1322002**** | |
|
46 |
35KV变电站一 |
徐秀芬 |
8270*** |
1351477**** | |
|
47 |
公司救护队 |
火警 |
8272*** |
8272*** | |
|
48 |
上湾南风井 |
值班 一 |
8287*** |
8276*** | |
|
49 |
供电处调度 |
值班 一 |
8270*** |
8271*** | |
|
50 |
澡堂 |
值班 一 |
8218*** | ||
|
51 |
上湾分院 |
蒙丽珍 |
8270*** |
1394772**** | |
|
52 |
神东分公司总医院 |
8224*** |
8220*** | ||
|
53 |
神东公司总调 一 |
8279*** |
8279*** | ||
|
54 |
物资供应中心 |
8271*** |
8224*** | ||
|
55 |
设备管理中心 |
8225*** |
8220*** | ||
|
56 |
神华集团调度 - |
010-58131*** |
8231*** | ||
应急物资材料库管理台帐
|
序号 |
应急物资名称 |
主要参数 |
单位 |
数量 |
______⅛2≡______ |
|
1 |
局部通风机 |
风量260 ~ 63Om3/min 功 率 2*18.5~2*30kw |
台 |
2 | |
|
2 |
电缆 — |
米 |
500 | ||
|
3 |
风筒 一 |
0.8 — 1.2m |
米 |
500 | |
|
4 |
水泵 |
扬程IOO- 120m ,流量满足 200m3∕h |
台 |
2 | |
|
5 |
管路和连接构匣 |
米 |
500 | ||
|
6 |
钻机 |
最大施工深度不小于20Om |
台 |
1 | |
|
7 |
开关 一 |
台 |
5 | ||
|
8 |
锹 — |
把 |
50 | ||
|
9 |
镐 — |
把 |
30 | ||
|
10 |
编制袋 |
个 |
200 | ||
|
11 |
木料 |
立方米 |
5 |
圆木、方材、板材等 | |
|
12 |
电工工具一 |
套 |
2 | ||
|
13 |
钳工工具— |
套 |
2 | ||
|
14 |
折叠式担架 |
套 |
2 | ||
|
15 |
干粉式灭火⅜F |
具 |
4 | ||
|
16 |
泡沫式灭火⅜F |
具 |
4 | ||
|
17 |
消防水带一 |
米 |
200 | ||
|
18 |
建工材料（砖、水 泥、沙、木料等） |
在灾区的区域外口处建 应急隔离墙（厚l∙2m）全 断面4处________ |
井下消防材料库管理台帐
|
序号 |
备品名称 |
单位 |
数量 |
备注 |
序号 |
备品名称 |
单位 |
数量 |
备注 |
|
1 |
C75mm消火水龙带 |
m |
300 |
28 |
喷雾喷嘴 |
ɪ |
4 | ||
|
2 |
C52mm消火水龙带 |
m |
400 |
29 |
泡沫灭火器起泡药瓶 |
ɪ |
50 | ||
|
3 |
C52mm普通消火水枪 |
ɪ |
2 |
30 |
灭火岩粉 |
kg |
500 | ||
|
4 |
C52mm喷雾消火水枪 |
ɪ |
2 |
31 |
石棉毯 |
ɪ |
4 | ||
|
5 |
C100∕75mm变径管接 |
ɪ |
4 |
32 |
风筒布 |
m |
500 | ||
|
6 |
C75/52变径管接 |
ɪ |
10 |
33 |
___水泥___ |
t |
2 | ||
|
7 |
C110mm喷嘴 |
ɪ |
6 |
34 |
石灰 |
t |
2 | ||
|
8 |
C75mm喷嘴 |
ɪ |
8 |
35 |
C150mm钢管 |
m |
100 | ||
|
9 |
C52mm喷嘴 |
ɪ |
14 |
36 |
C100mm钢管 |
m |
300 | ||
|
10 |
分流管 |
ɪ |
3 |
37 |
C75mm钢管 |
m |
500 | ||
|
11 |
集流管 |
ɪ |
38 |
C52mm钢管 |
m |
300 | |||
|
12 |
消火阀门主厂 |
ɪ |
4 |
39 |
C52mm胶管 |
m |
500 | ||
|
13 |
斜喷消火阀T |
ɪ |
4 |
40 |
C50mm伸缩风筒 |
m |
150 | ||
|
14 |
C110mm垫圈 |
~套_ |
10 |
41 |
接管工具― |
套 | |||
|
15 |
C75mm垫圈 |
20 |
42 |
C15mm胶管 |
m |
200 | |||
|
16 |
C52mm垫圈 |
40 |
43 |
C10mm胶管 |
m |
200 | |||
|
17 |
管钳子 |
ɪ |
6 |
44 |
安全带 |
ɪ |
5 | ||
|
18 |
救生绳 |
根 |
4 |
每根长 20m |
45 |
绳梯 |
付 |
2 | |
|
19 |
____撬棍____ |
根 |
2 |
46 |
C12mm镀车辛钢丝绳 |
m |
200 | ||
|
20 |
木锯- |
ɪ |
2 |
47 |
麻袋或塑料编织袋 |
ɪ |
500 | ||
|
21 |
平板锹 |
ɪ |
4 |
48 |
砖 |
10 | |||
|
22 |
伸缩梯 |
ɪ |
49 |
砂子 |
m3 |
2 | |||
|
23 |
10L泡沫灭火器 |
"台 |
25 |
50 |
方木 |
m3 |
2 | ||
|
24 |
CO?灭火器 |
^台 |
10 |
51 |
木板 一 |
5 | |||
|
25 |
8kg干粉灭火器 |
"台 |
10 |
52 |
铁钉（2”,3”,4”T |
kg |
50 |
备注:井下消防材料库位于12煤集中辅运大巷10联、三盘区辅运大巷113联。
地面消防材料库管理台帐
|
序号 |
备品名称 |
单位 |
数量 |
序号 |
备品名称 |
单位 |
数量 |
|
1 |
消防泵 |
台 |
1 |
39 |
灭火岩粉 |
kg |
500 |
|
2 |
泥水泵 |
台 |
2 |
40 |
石棉毯 |
块 |
5 |
|
3 |
C100mm消火水龙带 |
m |
200 |
41 |
20L汽油桶 |
个 | |
|
4 |
C75mm消火水龙带 |
m |
300 |
42 |
20L普通油桶 |
个 |
2 |
|
5 |
C52mm消火水龙带 |
m |
300 |
43 |
风筒布 |
m |
500 |
|
6 |
C52mm普通消火水枪 |
支 |
5 |
44 |
___水泥___ |
t |
5 |
|
7 |
C52mm多用消火水枪 |
刘永支 |
2 |
45 |
水玻璃 |
t |
1 |
|
8 |
C52mm喷雾消火水枪 |
支 |
2 |
46 |
石灰 |
t |
4 |
|
8 |
高倍数泡沫发生装置 |
套 |
47 |
C1/4 ”速接钢管 |
节 |
50 | |
|
9 |
消防泡沫喷枪 |
套 |
2 |
48 |
C1/2 ”速接钢管 |
节 |
50 |
|
10 |
高倍数泡沫剂 |
t |
0.5 |
49 |
C1”速接钢矿 |
节 |
50 |
|
11 |
消防泡沫剂 |
t |
0.2 |
50 |
C100mm钢管 |
m |
500 |
|
12 |
分流管 |
个 |
4 |
51 |
C150mm钢管 |
m |
100 |
|
13 |
集流管 |
个 |
2 |
52 |
C200mm钢管 |
m |
50 |
|
14 |
消防三通 |
个 |
4 |
53 |
C75胶管 |
m |
500 |
|
15 |
阀门 |
个 |
4 |
54 |
2*45kw局扇 |
台 |
3 |
|
16 |
C52mm斜喷消火阀门 - |
个 |
4 |
55 |
2*30kw局扇 |
台 |
3 |
|
17 |
。11恤快速接头及帽盖垫圈 |
套 |
30 |
56 |
接管工具一 |
套 |
4 |
|
18 |
C75mm快速接头及帽盖垫圈 |
套 |
20 |
57 |
C15mm胶管 |
m |
500 |
|
19 |
C52mm快速接头及帽盖垫圈 |
套 |
40 |
58 |
C10mm胶管 |
m |
500 |
|
20 |
吸液器 |
个 |
2 |
59 |
単相变压汇 |
台 |
3 |
|
21 |
管钳子 |
把 |
8 |
60 |
电力开关- |
台 |
3 |
|
22 |
折叠式帆布水箱 |
个 |
1 |
61 |
电缆 |
m |
500 |
|
23 |
轻型钩杆 |
个 |
2 |
62 |
轻型溜子 |
台 |
2 |
|
24 |
重型钩杆 |
个 |
63 |
探照灯- |
盏 |
4 | |
|
25 |
_____救生绳_____ |
根 |
4 |
64 |
玻璃棉 |
kg |
1000 |
|
26 |
_____撬棍_____ |
根 |
2 |
65 |
风镐 |
台 |
2 |
|
27 |
木锯 |
把 |
2 |
66 |
安全带, |
条 |
5 |
|
28 |
平板锹 |
把 |
4 |
67 |
钢绳梯 |
m |
100 |
|
29 |
伸缩梯 |
付 |
68 |
C12mm镀锌钢丝绳 |
m |
200 | |
|
30 |
组合梯 |
1 |
69 |
担架 |
付 |
2 | |
|
31 |
普通梯 |
2 |
70 |
麻袋或塑料编织M |
条 |
500 | |
|
32 |
小靠梯 |
2 |
71 |
潜水泵一 |
台 |
2 | |
|
33 |
10L泡沫灭火器 |
"个 |
25 |
72 |
砖 |
m3 |
10 |
|
序号 |
备品名称 |
单位 |
数量 |
序号 |
备品名称 |
单位 |
数量 |
|
34 |
_____C 02灭火器_____ |
个 |
10 |
73 |
料石 |
m3 |
10 |
|
35 |
8kg干粉灭火器 |
个 |
14 |
74 |
__ |
m3 |
3 |
|
36 |
____喷雾喷嘴____ |
个 |
4 |
76 |
铁钉 |
kg |
50 |
|
37 |
泡沫灭火器起泡药瓶 |
"V |
50 |
煤矿生产安全事故信息专报表
[20]号
上报単位： 签发人:
关于 事故的报告
|
事故単位名称 | |||
|
事故地点- |
_____省 市 县（市、 |
区） 乡（镇） | |
|
事故发生时间 |
年 月 日时分 |
接到报告时间 |
年 月 日时分 |
|
上报时间- |
年 月 日时分 |
建井时间 |
年 月 |
|
投产时间一 |
年 月 |
开拓方式 | |
|
直接经济损失’ |
万元 |
事故类型 | |
|
矿井瓦斯等级■ |
低瓦斯矿井□ 高瓦斯矿井口 煤与瓦斯突出矿井□ | ||
|
企业类别 |
__________国有重点□ 地方国有口__________ | ||
|
人员情况 |
下井总人数____人,其中自行升井 人、死亡____人、重伤____人、轻伤 | ||
|
____________————人、被困————人、抢救生还————人____________ | |||
|
生产能力 |
设计 万吨/年 核定 万吨/年去年实际产量 万吨/年 | ||
|
矿井证照情况 |
采矿许可证□ 煤炭生产许可证□ 安全生产许可证□ 营业执照□ 矿长资格证□ 矿长安全资格证□ | ||
|
过期及暂扣的 证照名称 | |||
|
矿井性质 |
合法矿井□ 非法矿井□ 违法生产矿井口 停产整顿矿井□一 | ||
|
矿井生产状态’ |
生产矿井口 技改矿井□ 基建矿井口 资源整合□ | ||
|
事故地点- |
采煤面□ 掘进面口 上下山口大巷口井筒□其它□ | ||
|
瓦斯监测 | |||
|
监控系统 |
已安装口 未安装口 |
防突措施 |
永久抽放系统□ 临时抽放 系统口__________ |
|
救护队及救护 队员数量 | |||
|
事故简要情况一 | |||
|
企业责任人 控制情况 | |||
报告人（签名）： 报告时间： 联系电话：
环宇网
|
序号 |
_____培训内容_____ |
培训时间 |
授课人 |
______⅛j≡______ |
|
1 |
国家法律法规、规程中有关应急处 置的有关规定,上湾煤矿应急救援 预案_____________ |
2016.1.10 |
田银素 |
上午 9： 00—12： 00 晩上 18：00-21：00 |
|
2 |
火灾事故现场处置方案 |
2016.1.11 |
尤文强 |
上午 9： 00—12： 00 晩上 18：00—21：00 |
|
3 |
瓦斯煤尘事故现场处置方案 |
2016.1.12 |
尤文强 |
上午 9： 00—12： 00 晩上 18：00—21：00 |
|
4 |
水灾事故现场处置方案 |
2016.1.13 |
王志峰 |
上午 9： 00—12： 00 晩上 18：00—21：00 |
|
顶板事故现场处置方案 |
2016.1.14 |
王志峰 |
上午 9： 00—12： 00 晩上 18：00—21：00 | |
|
5 |
机电运输事故现场处置方案 |
2016.1.15 |
杨宝刚 |
上午 9： 00—12： 00 晩上 18：00—21：00 |
|
6 |
炸药爆炸事故现场处置方案 |
2016.1.16 |
王志峰 |
上午 9： 00—12： 00 晩上 18：00—21：00 |
|
7 |
消防安全急救知识 |
2016.1.17 |
孔子君 |
上午 9： 00—12： 00 晩上 18：00—21：00 |
|
8 |
创伤急救知识 |
2016.1.18 |
蒙丽珍 |
上午 9： 00—12： 00 晩上 18：00—21：00 |
备注:第二批培训时间安排:经考试合格后，由科（区队）长分批培训班组长、工人进行培训。
|
序号 |
事故类型 |
图纸名称 |
提供单位 |
|
1 |
瓦斯爆炸 火灾 煤尘爆炸 |
通风系统图 |
通风队 |
|
2 |
________通风网络图________ |
通风队 | |
|
3 |
避灾路线图 - |
通风队 | |
|
4 |
监测监控系统图 |
通风队 | |
|
5 |
_______采掘工程平面图_______ |
生产办 | |
|
6 |
井上下对照图 |
生产办 | |
|
7 |
矿井供排水、防尘、防灭火系统图 |
通风队 | |
|
8 |
井下通信系统图 |
机电科 | |
|
9 |
瓦斯抽放系统图 |
无 | |
|
10 |
压风自救系统图 |
通风队 | |
|
] |
通风系统图 — |
通风队 | |
|
2 |
__ |
________通风网络图________ |
通风队 |
|
3 |
避灾路线图 - |
通风队 | |
|
4 |
_______采掘工程平面图_______ |
生产办 | |
|
5 |
井上下对照图 |
生产办 | |
|
6 |
矿井供排水系统图 |
机电科 | |
|
7 |
井下通信系统图 |
机电科 | |
|
8 |
压风自救系统图 |
机电科 | |
|
] |
__墜__ |
通风系统图 — |
通风队 |
|
2 |
________通风网络图________ |
通风队 | |
|
3 |
避灾路线图 - |
通风队 | |
|
4 |
_______采掘工程平面图_______ |
生产办 | |
|
5 |
井上下对照图 |
生产办 | |
|
6 |
矿井供排水系统图 |
机电科 | |
|
7 |
井下通信系统图 |
机电科 | |
|
8 |
压风自救系统图 |
机电科 | |
|
9 |
矿井水文地质图 |
生产办 | |
|
10 |
矿井充水性图 |
生产办 | |
|
11 |
井下供电系统图及井下电气设备布置图 |
机电科 |
调度指挥中心值班人员：
|
____当班值班领导____ | ||||||||
|
事故 基本情况 |
事故类别 |
事故时间 | ||||||
|
事故地点 |
事故点到5 |
牛口距离 | ||||||
|
人 员 情 况 |
井下总人数 |
已升井人数 | ||||||
|
¾⅛⅛点人数 | ||||||||
|
剩余人数 |
事故区域 被困人数 |
死亡人数 | ||||||
|
受伤人数 | ||||||||
|
失踪人数 | ||||||||
|
被困人员位置 | ||||||||
|
被困人员生存状 况分析 | ||||||||
|
简要经过 | ||||||||
|
事故原因初步分析 | ||||||||
|
事故影响范围 | ||||||||
|
其他情况 |
按事故类别区分的特殊情况,如:水灾事故时的主水仓水 位、泵运行情况,顶板事故时的周边顶板状况等_____ | |||||||
|
有无事故情爾广大可能 | ||||||||
|
通风状况 |
事故点通风设施情况 |
通风断面受阻情况 | ||||||
|
监测监控系统情况 |
通风断面受阻，丽 | |||||||
|
事故地点气体情况 |
通风断面受阻，丽 | |||||||
|
事故点下风側气体情况 |
通风断面受阻福河 | |||||||
|
事故点回风側气体情况 |
通风断面受阻，丽 | |||||||
|
事故点进风側气体情况 |
通风断面受阻，丽 | |||||||
|
事故点盘区回风气体懵况 |
通风断面受阻，丽 | |||||||
|
总回气体情况 |
通风断面受阻，丽 | |||||||
|
主扇运行情况 |
通风断面受阻，丽 | |||||||
|
处置指令 |
撤人指厂 | |||||||
|
断电指令 | ||||||||
|
六大系统 是否正常 |
监测监控 |
供水施救 | ||||
|
___人员定位___ |
通讯联络一 | |||||
|
压风自救 |
紧急避险一 | |||||
|
何时通知救护队 | ||||||
|
何时通知总医院 | ||||||
|
指挥部地,厂 |
指挥人 |
联系方式 | ||||
|
目前采取的措施 | ||||||
|
急需公司解决的事项 | ||||||
|
处置 情况 |
_______⅛∣W_______ |
____________IW____________ | ||||
记录说明：1 .事故基本情况中“其他情况”内填写区别各类事故所需要第一时间了解的信息， 例如,顶板事故时的周边支护情况,水灾事故时的主水仓水位、水泵能力和涌水量等;2.通风 状况中“事故点是否正常通风”内填写“正常通风”或不正常通风的原因；3.处置指令中要填写 清楚下达撤人或断电等指令的时间,指令接受人;4.六大系统是否正常中填写“正常”或不正 常的原因;5 .处置记录中以流水帐的形式填写,主要为记录整个救援过程中的所有指令下达、 领导指示、情况反馈、物资调配等所有内容。
中国神华神东
|
7 |
6 |
5 |
4 |
3 |
2 |
I—i |
⅜ φ |
|
渤 | |||||||
|
SS 4 | |||||||
|
满 ⅛ | |||||||
|
φ ffl |
上律煤矿旅怠处歪卡
应急值守办公室应急处置卡
|
∞ |
7 |
6 |
5 |
4 |
3 |
2 |
I—i |
顼 φ | |
|
Ittv Ittb 隊 | |||||||||
|
π | |||||||||
|
⅛5 | |||||||||
龙》±≡!±≡ 上溯矿経心本
技术支持蛆应急处置卡
组长：也工程师
VI组长：通风副总机电副 总生产网总技*HM
成员：生产办主任机电 信息中心主任通风组组∙K ⅛ 质组组长地测站站K
主要任务：
(11根据事故IWaISft应 意处置所需変科；
(2)组织专家分析、利断 事故原因、eis»央害程度， 研究制B技术方案和 描施；
(3 I根据现场事故情况变 化随时修改应急处置方案。
〈小故发生〉
'详细了解屮故信息，召 π--------
集技术组成员到位，说—— 总工程师
:T
急处置方案和安全技术
措施，并根据出故情况 ——(技术支持组
(折故消除)
伊仪參部笋絆 ∖∖ Yingji YU-an Fanben
MeMalI Qiye ShengChan AiIqUalI ShigUy^Z 藏⅜⅞l演尝 * 加沪泱陣
中国神华神东
中国神华神东
组长：生产副矿长
致护队队员
主要任务：
险应急处置;
的应怠处置方案;
(3)处置现场突发情况。
抢险处置蛆应急处置卡
医疗救护蛆应急处置卡
事故发生
接到通知，立即携
帯相关装备和器材 赶赴事故单位
救护中队
到达应急指挥部， 参与制定应急处置 方案，领取任务
救护中队指挥员
向救护队下达任务，说 明出故情况，应急处置 重点、行动计划、行动 路线、安全技术措施和 注意事项
中队指挥员
Yingji YU-an Fanben
进入灾区开展 应急处置
.∙√
应急结束
ɪ
史鹽≡燃 上溯矿経心本
物资供应组应急处置卡
中国神华神东
资金保障蛆应急处置卡
MeMalI Qiye ShengChan AiIqUalI ShigUy^Z 藏⅜⅞l演尝 * 加沪泱陣
孤史S蜩燃 my倉心丰
安全监察蛆应急处置卡
中国神华神东
上律煤矿旅怠处歪卡
善后处理蛆应急处置卡
组长：SSSW=Sie(工会
主席)
MS∙∣⅞:经营办主任JHJ 办主任工会圳主席
成Sk经*办剥党故办(ɪ 会)人员
主蔓任务：
(1 )核实伤员和18灌者身
份并通知家属，做好安抚工作；
(2) S*受伤人员后期治 疗及astΛH喪薛事宣；
(3) 洽谈抚烛条件剥安抚
家属的其他»So
中国神华神东
警戒保卫蛆应急处置卡
组 K： SSsw=Bia
副组长：保卫科科大 党裁 办主任
成a：保卫科及党政
主要任务：
(1)负责在矿大n 口、办 公楼门口及井简设置警戒，BE
命、工作区域；
(3)做好事故处理期间其
他安保工作。
上律樓矿龙怠处歪卡
后勤保障组应急处置卡
上律煤矿旅怠处歪卡
滋⅜l咨* γingl⅛:YU-an Fanben
MeMalI Qiye ShengChan AiIqUalI ShigUy^Z 藏⅜⅞l演尝 * 加沪泱陣
中国神华神东
信息发布蛆应急处置卡
⅜圆鬻枯鬻消
CH-NA SHENHUA SHENDONG
FTM≡¾Π23O2^≡H 奇団 菖菌净Hδf洲
，431,
目录
1. 事故风险分析
1.1事故类型
1.2事故发生的区域
1.3事故发生的危害程度及引发的其他事故
1.3.1水灾
1.3.2火灾
1.3.3顶板
1.3.4瓦斯（煤尘）爆炸
1.4事故发生前的预兆
1.4.1水灾
1.4.2火灾
1.4.3顶板
1.4.4瓦斯（煤尘）爆炸
2. 应急工作职责
3. 应急处置
3.1事故应急处置程序
3.2现场应急处置措施
3.2.1水灾事故应急处置措施
3.2.2火灾事故应急处置措施
3.2.3顶板事故应急处置措施
3.2.4瓦斯（煤尘）爆炸事故应急处置措施
3.3事故报告的部门、内容、联络方式
4. 注意事项
5. 避灾路线
5.1水灾事故避灾路线
5.2火灾事故避灾路线
5.3顶板事故避灾路线
5.4瓦斯（煤尘）爆炸事故避灾路线
12302综采工作面事故现场处置方案
12302综采工作面沿走向推进，工作面宽287m,推进长度5009.2m,设计采高4.5m, 煤层倾角l°~5o ,通过顺槽煤厚揭露情况的分析评价，工作面煤层属稳定煤层。但该面局 部存在伪顶，以泥岩和砂质泥岩为主，厚0.1~0.4m, 一般随采随冒，且顶板岩石普遍受 风化作用的影响，岩石力学强度也较低，故该煤层顶稳固性较差，在开采过程有可能造成 冒顶和坍塌。由于受地表和埋藏深度的影响，矿压显现规律较差，容易造成回采过程中顶 板冒落、支架压死、线性支架被埋、片帮、爆帮的危险。
工作面上方未采动区域上覆松散层厚度为0~15m,主要是土黄色中、细粒风积砂，松 散未固结；上覆基岩厚度为180 ~ 30OmO工作面地表有尔林兔支沟斜穿工作面，该沟流常 年无水，在雨季易形成洪水、山体滑坡等地质灾害，采空区塌陷易形成导水裂隙。工作面上 方采动区域12上煤与12煤的层间距为16 ~ 21m,工作面中段上方为12上302综采面、12 上303综采面及12上303旺采面采空区。
根据2014年内蒙安科对12煤层做的煤尘爆炸性和煤层自燃倾向性鉴定可知该煤层为I 类易自燃煤层，煤尘具有爆炸性，且在生产过程中，存在电气设备、辅助运输车辆、材料放 置区、电气焊作业区等因素，容易诱发外因火灾事故。
根据2014年瓦斯等级鉴定结果，我矿为瓦斯矿井，但生产期间，回风隅角和与采空区 相连的密闭前均可能引起局部瓦斯积聚，在遇明火时可能引发瓦斯爆炸事故。
水灾事故、火灾事故、顶板事故、瓦斯(煤尘)爆炸事故。
水灾：12302综采工作面
火灾：12302综采工作面、顺槽
顶板：12302综采工作面、顺槽
瓦斯(煤尘)爆炸:12302 X作面回风隅角，12302辅运与采空区相连的密闭前。
(1) 雨季地表水补给充足，容易发生水灾事故。
(2) 造成人员伤亡、设备淹埋、生产系统瘫痪。
(3) 老空区涌水可能导致有毒有害气体涌出。
(4) 涌水地点可能发生冒顶事故。
1.3.2火灾
(1) 产生大量有毒有害气体，伤及井下作业人员。
(2) 在火源及近邻处产生高温，高温引燃附近可燃物，使火灾范围迅速扩大。
(3) 发生火灾后，可能形成火风压，造成井下风流紊乱，使灾区范围扩大，伤亡人数增加。
(4) 能够引起瓦斯、煤尘爆炸。
(5) 矿井火灾事故有的还烧毁生产设备和煤炭资源，甚至造成停产，造成巨大损失。
1.3.3顶板
(1) 造成人员伤亡、埋压设备、生产系统瘫痪。
(2) 如果是地质构造造成的冒顶事故，不仅给生产带来影响，而且有时会引发透水事故。
(3) 在有瓦斯涌出区附近发生的顶板事故将伴有瓦斯的突然涌出，易造成瓦斯事故。
(1) 瓦斯(煤尘)爆炸事故季节性变化明显。
(2) 瓦斯爆炸产生的冲击波会对爆炸发生地点及连通的巷道内设备、设施和人员造成毁 灭性的破坏。
(3) 瓦斯爆炸通常会引发煤尘爆炸，产生高温高压。
(4) 瓦斯煤尘爆炸伴随产生大量有害气体，将会造成大量人员中毒而死亡。
(5) 瓦斯煤尘爆炸还可引起井下火灾，扩大灾情。
1.4.1水灾
(1) 煤层变得潮湿、松软；煤壁出现滴水、淋水现象，并且淋水由小变大；有时煤壁 出现铁锈色水迹。
(2) 工作面气温降低，或出现雾气，或有硫化氢气味。
(3) 有时可以听到水的“嘶嘶”叫声。
(4) 矿压增大，片帮严重，发生冒顶和底鼓。
1.4.2火灾
(1) 人体感官早期识别：能闻到火灾气味；巷道周围有烟雾、火焰等现象；火点附近煤 岩体温度升高；作业人员头痛、闷热、精神不振、四肢无力，有疲劳感觉及其他有毒有害气 体中毒症状。
(2) 气体变化：巷道内氧气浓度降低，二氧化碳含量增加，检测到一氧化碳气体。
(1) 局部顶板冒落:工作面顶板下沉，出现断层、离层、顶板裂隙增多、裂缝有掉應现象; 煤层与顶接触面上极薄岩石片不断脱落。
(2) 大面积顶板冒落：工作面压力增加，顶板下沉，连续发生断裂声，顶板破碎掉應由 少到多，由稀到密，顶板裂隙由小到大，煤壁受压，煤质变松，片帮增多，有淋水的顶板, 淋水量增加。
(1) 瓦斯浓度明显升高，瓦斯传感器报警。
(2) 人员感觉到附近空气有颤动的现象发生。
(3) 发出哩哩的空气流动声。
(4) 工作面积尘、飞尘严重。
带班队长：负责查看事故性质、范围和发生原因等情况，并及时报告矿调度室；组织指 挥现场应急处置，确保救灾过程中人员的安全；事故无法控制时，带领现场人员安全撤离。
班组长：协助带班队长组织现场应急处置，救治伤员。
电钳工:听从指令，负责切断灾区电源。
瓦检员：负责对事故现场气体浓度进行监测。
其他各岗位员工:听从安排，积极开展现场急救、互救工作，事故现场无法控制时有序撤离。
(1) 事故发生时，现场人员应立即采取有效措施安全避险，并及时向矿调度室汇报灾情, 通知带班队长和班组长。
(2) 带班队长和班组长应立即查明事故原因、范围和人员遇险情况，启动本队现场处置 方案，在确保安全的前提下，组织人员进行应急处置。
(3) 若有人员受伤，应首先抢救受伤人员，积极开展自救互救，及时将受伤人员脱离危 险区域，经过急救处置后运送至地面或安全地点。
(4) 在应急处置过程中，应实时监测通风状况，带班队长和班组长要及时将救灾进展情 况向矿调度室汇报。
(5) 若事故危害程度超出本队现场应急处置能力，带班队长和班组长应立即向矿调度室 请求响应升级，根据情况组织人员按照避灾路线撤退，并判断是否配用自救器。撤退前应断 开与救灾无关的电源，告知矿调度室避灾行走路线与目的地。
(6) 若撤退线路遇阻或自救器有效作用时间不能安全撤离时，要充分利用避难砲室、压 风自救、自救器过渡站等场所和设施合理避灾，等待救援。
(7) 事故消除后，做好安全生产恢复工作。
(1) 现场作业人员发现涌水时，立即开启涌水区域附近水泵开关进行排水，并及时利用 就近扩音电话汇报带班队长和班长。
(2) 带班队长到达涌水地点后，及时启动本队水灾事故应急处置方案，并迅速将灾情汇 报给矿调度室。同时，安排专人随时检查气体浓度，根据情况判断是否需要佩戴自救器。
(3) 在水灾初期水势不大，可组织现场人员迅速处置，班长组织排水工及时打设沙坝、 安设水泵加强排水、清理淤泥。
(4) 若水势凶猛，现场无法抢救，或将危及人员安全时，带班队长应立即安排电工切断 工作面生产电源，迅速沿着规定的避灾路线和安全通道，撤退到上部水平或地面。
(5) 在突水迅猛、水流急速的情况下，现场人员应立即避开出水口和泄水流，躲避到碉 室内、拐弯巷道或其他安全地点。如情况紧急来不及转移躲避时，可抓牢顶梁、立柱或其他 固定物体防止被涌水打倒或冲走。
(6) 撤退中，如因冒顶或积水造成巷道堵塞，可寻找其他安全通道出口。在唯一的出口 堵塞无法撤退时，应组织好灾区避灾，等待救援人员的营救，严禁盲目潜水等冒险行为。
(1) 现场人员发现火灾应立即将自救器佩戴好，利用扩音电话、小灵通、定位仪报警系 统等方式向矿调度室及带班队长汇报。
(2) 带班队长、班长通过扩音电话、小灵通等方式通知全部人员将自救器佩戴好，并安 排电工切断工作面生产电源。
(3) 若火势不大，可直接组织现场人员用水、砂子、干粉、化学灭火器和直接挖去火源 等方法灭火。若火灾范围较大或火势太猛，现场人员无力抢救、自身安全受到威胁时，应迅 速戴好自救器撤离灾区。
(4) 灭火时要有充分的水量，应先从火源外围逐渐向火源中心喷射水流，避免高温火源 使水分解成氢气和氧气引起爆炸事故，同时防止大量蒸汽和炽热煤块抛出伤人。
(5) 灭火人员应在火源的上风侧灭火，要防止烟气伤人。灭火时要保持正常通风，并要 有畅通的回风通道，以便及时将高温气体和蒸汽排出。
(6) 电气设备着火时，应首先切断电源，在电源切断前，只能使用不导电的灭火器材(如 沙子、岩粉和干粉灭火器)进行灭火。油类火灾也禁止用水直接灭火。
(7) 工作面发生火灾事故
D当火势较小能扑灭时，上风侧人员应立即使用消防水源、灭火器等器材灭火，下风 侧人员应立即穿越火区从上风侧参加灭火。
2)当火势较大无法控制时，上风侧人员应立即迎风流方向撤至12302胶辅运顺槽。当 下风側人员可以穿越火区时，使用水将全身衣物淋湿，防止穿越火区时灼伤；当下风側人员 无法穿越时，沿12302回风顺槽撤至三盘区辅运大巷。
(8) 顺槽火灾事故
D当火势较小能扑灭时，上风侧人员应立即使用消防水源、灭火器等器材灭火。下风 侧人员穿越或通过就近贯通联巷、行车、行人风门绕过火区从上风侧参加灭火。
2)当火势较大无法控制时，上风侧人员及未受影响区域应立即迎风流方向撤离至三盘 区辅运大巷。下风侧人员沿就近路线绕过火区撤离至12302胶、辅运顺槽，然后沿12302胶 辅运顺槽撤离至三盘区辅运大巷。
(9) 撤退途中，要随时注意观察巷道和风流的变化情况，谨防火风压可能造成的风 流逆转。
(10) 如遇烟雾大、视线不清或温度高时，则应尽量贴着巷道底板和巷壁，摸着铁道或 管道等爬行撤退。在高温浓烟的巷道撤退还应利用巷道内的水，浸湿毛巾、衣物或向身上淋 水等办法进行降温，或是利用随身物件等遮挡头部，以防高温烟气刺激等。
(H) 到达安全区域后，带班队长应及时向调度室汇报火势情况及殃及区域并清点人数， 对伤员进行简単医疗救护，等待救援。
(I) 顶板冒顶时，工作面人员立即躲到支架脚踏板内，下蹲、面部朝下，紧抓设备牢固 部件，且用手护住脸部两侧。两顺槽作业人员，必须迅速下蹲,双手紧抓能够抓住的固定物体, 有条件的可迅速躲避于调车砲室内。
(2) 现场人员利用喊话器迅速将灾害情况汇报给带班队长，带班队长查看灾情后汇报调 度室，启动本队顶板冒落处置方案。
(3) 工作面立即停止作业，皮带机司机将皮带停电闭锁。
(4) 在保证安全的前提下，由带班队长组织人员抢救冒顶区域受伤或被埋人员。在抢救 过程中应小心地把被困人员身上的煤肝搬开，如果肝石较大，无法搬开，可用撬杠、千斤顶 等工具将大块肝石抬起来，用木柱或木垛等撑牢，再将人员救出。
(5) 在处理顶板事故时，应先由外向里加固冒顶周围的支护，消除进出口的堵塞物，尽 快接近堵人部位进行抢救，必要时可以开掘通向遇险人员的专用巷道。
(6) 若通风系统遭到破坏，不能立即恢复时，可利用水管、压风管等对被压、埋、堵截 的遇险人员输送新鲜空气，并派专人检查该处的氧气浓度和有害气体浓度。
(7) 工作面冒顶应急处置措施
D当工作面出现小范围冒顶时，煤机司机控制速度，局部加刀、快速推进，通过冒顶区; 支架工现场要加强支护质量，通过及时跟机拉架、擦顶或带压移架、超前拉架、打伸缩梁等 方式，控制好端面距和顶板，支架必须升够初撑力；机头岗位工要看好大块，防止堵塞破碎 机或压死运输机。在处理过程中，要保证支架处于正常工作状态，避免产生倒架、咬架现象, 必要时配备适当的防止支架压死的辅助支撑和防倒装置。
2)当工作面冒落范围加大，采煤机无法通过时，大块冒落肝石采用放炮处理，保证工 作面机道畅通，快速通过冒顶区。若工作面冒落高度、范围较大，无法控制时，工作面立即 停止生产，电工切断工作面电源，胶带机司机将皮带停电闭锁，带班队长立即清点人数，带 领人员撤离，上风侧人员沿胶辅运顺槽撤至三盘区辅运巷，下风侧人员沿回风顺槽撤至三盘 区辅运巷。若在撤离过程中，自救器失效或已经使用完毕,利用沿途的压风自救系统进行自救, 等待救援。
(8) 两顺槽冒顶应急处置措施
D当两顺槽超前压力区发生小范围冒顶，人员撤离冒顶区域，带班队长组织人员从冒 落区域外围向内逐渐打设単体支柱、架棚、木垛进行支护，加固冒顶附近巷道支护，防止冒 顶范围扩大。在顶板支护完毕后，带班队长组织人员对冒落下的煤肝进行清理。
2) 当两顺槽超前压力区发生大面积冒顶，工作面的通风系统已经遭到破坏，电工切断 工作面电源。冒顶区域上风侧人员佩戴好自救器撤至三盘区辅运大巷；下风侧人员佩戴好自 救器沿回风顺槽撤至三盘区辅运大巷。
3) 当胶(辅)运顺槽、出现小范围冒顶后，人员撤离冒顶区域，带班队长组织人员从 冒落区域外围向内逐渐打设単体支柱、架棚、木垛进行支护，加固冒顶附近巷道支护，防止 冒顶范围扩大。在顶板支护完毕后，带班队长组织人员对冒落下的煤肝进行清理。当胶(辅) 运顺槽出现大面积冒顶，带班队长带领员工佩戴好自救器沿最近的路线至辅(胶)运巷安全 地点，等待救援。
(1) 当听到爆炸声时，12302工作面所有作业人员应立即停止任何工作，用湿毛巾或衣 服捂住口鼻，背向空气颤动的方向就地卧倒，如边上有水坑，可側卧于水中，暂时屏住呼吸, 防止把火焰吸入肺部，并用衣服盖住身体漏在外面的皮肤，以便减少烧伤。
(2) 带班队长立即启动现场处置方案，同时向矿调度室汇报事故情况，请求救援。
(3) 带班队长下令综采维修电工迅速切断工作面生产电源。
(4) 现场人员应听从带班队长及班长统一指挥，立即佩戴好自救器，向有新鲜风流地点 撤退，切忌乱跑。
(5) 当瓦斯煤尘爆炸发生在工作面回风隅角时，12302工作面、胶顺及回顺人员在正确 佩戴自救器的情况下迅速撤退至12302辅运内，12302辅运所有人员迎着风流撤退直至地面； 若机尾行人通道无法正常通过，12302回顺内人员在正确佩戴自救器的情况下沿回顺迅速撤 退至三盘区辅运大巷内，然后迎着风流撤退直至地面。
(6) 当瓦斯煤尘爆炸发生在12302辅运与采空区相连的密闭前时，12302工作面及辅运 巷内所有人员在正确佩戴自救器的情况下迅速撤退至三盘区辅运大巷内，然后迎着风流撤退 直至地面。
(7) 在撤退的路线上发现有明火，当火势不大时，带班队长立即组织人员利用灭火器或 消防管路水进行扑灭。
(8) 在撤退的路线上综采维修电工应打开喷雾洒水系统，一方面可降低温度，另一方面 可降低粉尘浓度防止引起二次爆炸。
(9) 若瓦斯煤尘爆炸已经将工作面顺槽破坏，撤退路线受阻，遇险员工受伤不重时，应 千方百计疏通巷道，尽快撤离。若撤退路线受阻且难以疏通时，要正确使用好顺槽巷道内的 通讯系统、压风自救系统和供水施救系统并利用一切可能的条件如木板、风障等在调车砲室 或联巷内搭建临时避难侗室。
(10) 撤退至相对较为安全的地点的避灾人员，应利用一切条件及时寻找更加可靠的安 全地点比如避难砲室、移动救生舱等，直至升井至地面，严禁走含有有害气体的总回风巷和 皮带回风巷。
当工作面发生事故后，应立即向矿调度室汇报，对于波及范围小，无人员伤亡、未造成 较大损失，能自行消除的突发事故，启动区队现场处置方案；对波及范围大造成人员伤亡、 造成重大财产损失或灾情现场无法自行处理的，则请求矿里启动矿井应急预案。
事故报告的主要内容有：
(1) 事故发生的时间、地点、影响范围。
(2) 事故发生的类型。
(3) 事故的简要经过、遇险人数。
(4) 事故原因、性质的初步判断。
(5) 事故现场已采取的措施。
(6) 需要有关部门、単位协助事故抢救和处理的有关事宜。
|
序号 |
姓名 |
职务(单位) |
办公电话 |
小灵通 |
手机 |
|
1 |
调度室 |
8272*** 8271*** |
8218*** 8218*** | ||
|
2 |
王军 |
队长 |
8270** |
8218*** |
1589483**** |
|
3 |
马冬廷 |
书记 |
8218*** |
1514960**** | |
|
4 |
任文军 |
副队长 |
8218*** |
1584970**** | |
|
5 |
雷涛 |
副队长 |
8218*** |
1824775**** | |
|
6 |
赵刚 |
副队长 |
8218*** |
1584972**** | |
|
7 |
武奎 |
副队长 |
8218*** |
1348477**** | |
|
8 |
曹帅 |
副队长 |
8218*** |
1504989**** | |
|
9 |
王春雷 |
技术员 |
8218*** |
1524844**** | |
|
10 |
孙德宇 |
办事员 |
8218*** |
1864357**** | |
|
11 |
陈华 |
材料员 |
8218*** |
1311928**** |
(1) 所有现场人员对于事故的发生首先要保持冷静，头脑清醒。
(2) 在采取应急处置措施过程中，要防止二次伤害事故发生，确保人身安全。
(3) 在应急处置过程中，应充分考虑自救器有效使用时间和人员撤离时间，决定撤离或 是进入临时避灾场所。严禁救护人员在不佩戴呼吸器的情况下进入通风不畅的灾区抢险救灾。
(4) 戴上自救器后，人员应尽量匀速行走，呼吸要均匀。化学氧自救器在佩带过程中产 生吸气干热、流口水等现象均属正常，在未到达可靠的安全地点前，严禁拿掉口具和鼻夹, 以防有害气体中毒窒息。若使用压缩氧自救器，尽量不要频繁使用氧气增压按钮，以免浪费 氧气，缩短自救器有效使用时间。
(5) 在撤退沿途和所经过的巷道交岔口或进入避难砲室前，要留设指示方向或衣物、矿 灯等明显标志，以提示救援人员的注意。
(6) 在被困地点待救时，遇险人员应尽量俯卧于巷道底部，以保证精力、减少氧气消耗, 为外界救援争取时间，并要采取有规律地敲击金属物、顶帮岩石等方法，发出呼救联络信号, 以引起救援人员的注意，提示避难人员所在的位置。在此期间，应只留一盏灯照明，其余矿 灯全部关闭，以备再次撤退时使用。
(7) 营救伤员时，要牢记“三先三后”原则，即对窒息或心跳呼吸停止不久的伤员必须 先复苏后搬运；对出血伤员必须先止血后搬运；对骨折伤员必须先固定后搬运。
(8) 平时要保证所有的抢险救援器材种类齐全、质量完好、功能可靠。急救箱在使用时, 应注意观察药品名称，防止出现误使用造成二次伤害。使用担架时，应先将受伤人员固定, 护送人员前后步伐应一致，防止受伤人员摔倒。如现场无急救箱和担架时，可就近取材，使 用木板、衣服、布条、裤带、撬杠等物品自制简易设施，进行固定、止血和搬运工作。
5.1水灾事故避灾路线
上湾煤矿1 2302水灾事故避灾路线图
287In
12302主回撤通道
12302辅回撤通道
事故地点
厂、12302工作面
®解BZOST fe003
1、 避灾路线：
上风侧人员：事故地点f 12302综釆工作面→ 12302面胶辅运顺槽-三盘区辅运
巷-一盘区辅运巷-12煤辅运大巷-•辅运平爾一地面。
下风侧人员；事故地点-12302综釆工作面一 12302面回风顺槽f三盘区辅运巷
-一盘区辅运巷-12煤辅运大巷一辅运平碉一地面。
2、 压风自救设置位置：12302回顺捕尘网处（20组）→ 12302胶顺马蹄尔处（20 组）-三盘区辅运巷135联（8组）-三盘区辅运巷119联（8组）-三盘区辅运 巷50联（8组）f 一盘区辅运大巷33联（8组）-一盘区辅运大巷19联（8组）。
3、 自救器接续站设置位置：12302机头马蹄尔处（40组）一三盘区辅运巷142
联-三盘区辅运巷117联-三盘区辅运巷53联一12煤辅运大巷3000m→ 12煤辅运 大巷IOOOm.
4、 供水施救点位置：12302回顺捕尘网处一 12302胶顺马蹄尔处一12302胶顺控
台处一三盘区辅运大巷119联一三盘区辅运大巷50联。
三盘区辅运 巷Ill联永 久避难碣室
图例 新鲜风流 乏风风流 避灾路线
上湾煤矿1 2302T作面火灾事故避灾路线图
事故地点工
图例 新鲜风流 乏风风流 避灾路线
1、 避灾路线：
（1） 若事故发生在工作面或回风顺槽（如事故地点1）:
上风侧人员：事故地点→ 12302胶辅运顺槽f三盘区辅运巷f 一盘区辅运巷
f 12煤辅运大巷-辅运平碉f地面。
下风侧人员：事故地点→ 12302回风顺槽―三盘区辅运巷-一盘区辅运巷-12 煤辅运大巷f辅运平碉f地面。
（2） 若事故发生在胶（辅）运顺槽（如事故地点2）:
上风侧人员：事故地点→ 12302胶（辅）运顺槽-三盘区辅运巷-一盘区辅运 巷一12煤辅运大巷一辅运平兩一地面。
下风侧人员：事故地点一沿最近的路线至12302辅（胶）运顺槽→ 12302辅（胶） 运顺槽一三盘区辅运巷一一盘区辅运巷一12煤辅运大巷一辅运平兩一地面。
2、 压风自救设置位置：12302回顺捕尘网处（20组）一 12302胶顺马蹄尔处（20
组）-三盘区辅运巷135联（8组）-三盘区辅运巷119联（8组）-三盘区辅运 巷50联（8组）--盘区辅运大巷33联（8组）--盘区辅运大巷19联（8组）.
3、 自救器接续站设置位置：12302机头马蹄尔处（40组）一三盘区辅运巷142 联f三盘区辅运巷117联一三盘区辅运巷53联一12煤辅运大巷3000m-> 12煤辅运 大巷IOOOmo
4、 供水施救点位置：12302回顺捕尘网处→ 12302胶顺马蹄尔处→ 12302胶顺控
三盘区辅运 巷Ill联永 久避难兩室
地面
5.3顶板事故避灾路线
上湾煤矿1 2302T作面顶板事故避灾路线图
事故地点1
卜12302工
事故地点2
12302辅回撤通道
12302主回撤通道
图例
新鲜风流 -
乏风风流
避灾路线 V—
1、 避灾路线：
（1） 若事故发生在工作面、两顺槽超前压力区（如事故地点1）:
上风侧人员：事故地点一12302胶辅运顺槽一三盘区辅运巷一一盘区辅运大巷
-12煤辅运大巷一辅运平碉一地面。
下风侧人员：事故地点→ 12302回风顺槽-三盘区辅运巷―一盘区辅运大巷
-12煤辅运大巷-辅运平碣一地面。
（2） 若事故发生在胶（辅）运顺槽（如事故地点2）:
上风侧人员：事故地点→ 12302胶（辅）运巷-三盘区辅运巷-一盘区辅运大
巷-12煤辅运大巷一辅运平碣一地面。
下风侧人员：事故地点-沿最近路线至12302辅（胶）运顺槽-三盘区辅运巷-一盘区辅运大巷-12煤辅运大巷一辅运平兩一地面。
2、 压风自救设置位置：12302回顺捕尘网处（20组）→ 12302胶顺马蹄尔处（20 组）一三盘区辅运巷135联（8组）―三盘区辅运巷119联（8组）-三盘区辅运 巷50联（8组）-一盘区辅运大巷33联（8组）f-盘区辅运大巷19联（8组）.
3, 自救器接续站设置位置：12302机头马蹄尔处（40组）-三盘区辅运巷142 联一三盘区辅运巷117联一三盘区辅运巷53联一12煤辅运大巷3000m- 12煤辅运 大巷IOOOmO
4, 供水施救点位置：12302回顺捕尘网处一12302胶顺马蹄尔处一 12302胶顺控
三盘区辅运 bin联永 久避难碉室
上湾煤矿1 2302工作面瓦斯（煤尘）爆炸事故避灾路线图
事故地点1
287In
陲回BZ。捋I \
12302主回撤通道
12302辅回撤通
7 »置ZO邑
≡薜回ZO爵I
避灾路线：
）工作面回风隅角发生瓦斯（煤尘）爆炸事故（如事故地点1）:
爆炸地点上风侧：12302工作面-12302胶辅运顺槽-三盘区辅运巷―一盘区
运大巷一12煤辅运大巷一辅运平碉一地面。
爆炸地点下风侧：1 2302回顺-三盘区辅运巷―一盘区辅运大巷- I 2煤辅运 巷f 辅运平兩f地面。
）12302辅运与釆空区相连的密闭前发生瓦斯（煤尘）爆炸事故（如事故地
点2）:
12302工作面→ 1 2302胶辅运顺槽-三盘区辅运巷-一盘区辅运大巷-12煤辅运 大巷f辅运平碉―地面。
2、 压风自救设置位置：12302回顺捕尘网处（20组）f 12302胶顺马蹄尔处（20 组）-三盘区辅运卷135联（8组）-三盘区辅运巷119联（8组）-三盘区辅运 巷50联（8组）-一盘区辅运大巷33联（8组）-一盘区辅运大巷19联（8组）.
3、 自救器接续站设置位置：12302机头马蹄尔处（40组）一三盘区辅运巻142
联f三盘区辅运巷117联-三盘区辅运巷53联-12煤辅运大巷300OIn- 12煤辅运
大卷 IOOOlDO
4、 供水施救点位置：12302回顺捕尘网处→ 12302胶顺马蹄尔处→ 12302胶顺控 台处f三盘区辅运大巷119联f三盘区辅运大巷50联。
辅运为巷
去往22煤
三盘区辅运
巷Ill联永
久避难碉室
图例 新鲜风流 乏风风流 避灾路线
b.4中国神华神东
CHlNA SHENHUA SHENDONG
综采一队
上湾煤矿12302工作面应急处置卡（流程及职责）
现场人员职责
〈事故发生〉
I现场人员向矿调度室汇报叙时I （8218000、8218004、8272而网
带班队长启动现场处置方案，进行应急处置
带班队长：负责查看事故性质、 范围和发生原因等情况，并及时报 告矿调度室；组织指挥现场应急处 置，确保救灾过程中人员的安全； 事故无法控制时，带领现场人员安 全撤离。
抢救遇险人员，采取措施控制灾情
随时将灾情汇报给矿调度室
班组长：协助带班队长组织现场 应急处置，救治伤员。
（事故消除）
!制U祀＞ 否，向矿调度室请亲金援并根据1诚飼避亦
电钳工：听从指令，负责切断灾 区电源。
瓦检员：负责对事故现场气体浓 度进行监测。
其他各岗位员工：听从安排，积 极开展现场急救、互救工作，事故 现场无法控制时有序撤离。
1. 事故发生时，现场人员应立即采取有效措施安全避险，并及时向矿调度室汇报灾情，通知带班队长和班组长。
2. 带班队长和班组长应立即查明事故原因、范围和人员遇险情况，启动本队现场处置方案，在确保安全的前提下，组织人员进 行应急处置。
3. 若有人员受伤，应首先抢救受伤人员，积极开展自救互救，及时将受伤人员脱离危险区域，经过急救处置后运送至地面或安 全地点。
4. ''卷应急处置过程中，应实时监测通风状况，带班队长和班组长要及时将救灾进展情况向矿调度室汇报。
5. 若事故危害程度超出本队现场应急处置能力，带班队长和班组长应立即向矿调度室请求响应升级，根据情况组织人员按照避 灾路线撤退，并判断是否配用自救器。撤退前应断开与救灾无关的电源，告知矿调度室避灾行走路线与目的地。
6. 若撤退线路遇阻或自救器有效作用时间不能安全撤离时，要充分利用避难兩室、压风自救、自救器过渡站等场所和设施合理 避灾，等待救援。
7. 事故消除后，做好安全生产恢复工作。
上湾煤矿12302工作面水灾事故应急处置卡
水灾事故应急处置措施：
1. 现场作业人员发现涌水时，立即开启涌水区域附近水泵开关进行排水，并及时利用就近扩音电话汇报带班队长和 班长。
2. 带班队长到达涌水地点后，及时启动本队水灾事故应急处置方案，并迅速将灾情汇报给矿调度室。同时，安排专 人随时检查气体浓度，根据情况判断是否需要佩戴自救器。
3. 在水灾初期水势不大，可组织现场人员迅速处置，班长组织排水工及时打设沙坝、安设水泵加强排水、清理淤泥。
4. 若水势凶猛，现场无法抢救，或将危及人员安全时，带班队长应立即安排电工切断工作面生产电源，迅速沿着规 定的避灾路线和安全通道，撤退到上部水平或地面。
5. 在突水迅猛、水流急速的情况下，现场人员应立即避开出水口和泄水流，躲避到酮室内、拐弯巷道或其他安全地 点。如情况紧急来不及转移躲避时，可抓牢顶梁、立柱或其它固定物体防止被涌水打倒或冲走。
6. 撤退中，如因冒顶或积水造成巷道堵塞，可寻找其他安全通道出口。在唯一的出口堵塞无法撤退时，应组织好灾 区避灾，等待救援人员的营救，严禁盲目潜水等冒险行为。
上湾煤矿12302工作面水灾事故避灾路线图
5×12302工作面
事故地点
287m
12302主回撤通道 z□o⊂ 1230⅛回撤通遑
最l≡zoiΓl
SS≡SSI
1 420Om
1、 避灾路线：
上风侧人员：事故地点→ 12302综釆工作面→ 12302面胶辅运顺槽一三盘区辅运 巷一一盘区辅运巷-12煤辅运大巷一辅运平兩-地面。
下风侧人员：事故地点→ 12302综釆工作面→ 12302面回风顺槽―三盘区辅运巷
-一盘区辅运巷-12煤辅运大巷-辅运平兩―地面。
2、 压风自救设置位置：12302回顺捕尘网处（20组）→ 12302胶顺马蹄尔处（20 组）-三盘区辅运巷135联（8组）-三盘区辅运巷119联（8组）―三盘区辅运 巷50联（8组）一一盘区辅运大巷33联（8组）一一盘区辅运大巷19联（8组）。
3、 自救器接续站设置位置：12302机头马蹄尔处（40组）一三盘区辅运巷142 联f三盘区辅运巷117联-三盘区辅运巷53联-12煤辅运大巷3000m→12煤辅运 大巷IOOOmO
4、 供水施救点位置：12302回顺捕尘网处一12302胶顺马蹄尔处→ 12302胶顺控 台处-三盘区辅运大巷119联-三盘区辅运大巷50联。
图例
新鲜风流 乏风风流-
避灾路线
三盘区辅运大巷 580Onl
三盘区辅运 卷Ill联永 久避难爾室
糅⅝'1∖∖ L声往22煤
J地面
上湾煤矿12302工作面火灾事故应急处置卡
火灾事故应急处置措施：
1. 现场人员发现火灾应立即将自救器佩戴好，利用扩音电话' 小灵通、定位仪报警系统等方式向矿调度室及带班队长汇报。
2. 带班队长' 班长通过扩音电话、小灵通等方式通知全部人员将自救器佩戴好，并安排电工切断工作面生产电源。
3. 若火势不大，可直接组织现场人员用水、砂子、干粉、化学灭火器和直接挖去火源等方法灭火。若火灾范围较大或火势太 猛，现场人员无力抢救' 自身安全受到威胁时，应迅速戴好自救器撤离灾区。
4. 灭火时要有充分的水量，应先从火源外围逐渐向火源中心喷射水流，避免高温火源使水分解成氢气和氧气引起爆炸事故，同 时防止大量蒸汽和炽热煤块抛出伤人。
5. 灭火人员应在火源的上风侧灭火，要防止烟气伤人。灭火时要保持正常通风，并要有畅通的回风通道，以便及时将高温气体 和蒸汽排出。
6. 电气设备着火时，应首先切断电源，在电源切断前，只能使用不导电的灭火器材（如沙子、岩粉和干粉灭火器）进行灭火。 油类火灾也禁止用水直接灭火。
7. 工作面发生火灾事故
（1） 当火势较小能扑灭时，上风侧人员应立即使用消防水源、灭火器等器材灭火，下风侧人员应立即穿越火区从上风侧参加 灭火。
（2） 当火势较大无法控制时，上风侧人员应立即迎风流方向撤至12302胶辅运顺槽。当下风侧人员可以穿越火区时，使用水将 全身衣物淋湿，防止穿越火区时灼伤；当下风侧人员无法穿越时，沿12302回风顺槽撤至三盘区辅运大巷。
8.顺槽火灾事故
（1） 当火势较小能扑灭时，上风侧人员应立即使用消防水源、灭火器等器材灭火。下风侧人员穿越或通过就近贯通联巷、行 车、行人风门绕过火区从上风侧参加灭火。
（2） 当火势较大无法控制时，上风侧人员及未受影响区域应立即迎风流方向撤离至三盘区辅运大巷。下风侧人员沿就近路线 绕过火区撤离至12302胶、辅运顺槽，然后沿12302胶辅运顺槽撤离至三盘区辅运大巷。
9. 撤退途中，要随时注意观察巷道和风流的变化情况，谨防火风压可能造成的风流逆转。
10. 如遇烟零大、视线不清或温度高时，则应尽量贴着巷道底板和巷壁，摸着铁道或管道等爬行撤退。在高温浓烟的巷道撤退 还应利用巷道内的水，浸湿毛巾、衣物或向身上淋水等办法进行降温，或是利用随身物件等遮挡头部，以防高温烟气刺激等。
11. 到达安全区域后，带班队长应及时向调度室汇报火势情况及殃及区域并清点人数，对伤员进行简单医疗救护，等待救援。
上湾煤矿12302工作面火灾事故避灾路线图
事故地点
、12302工作面
事故地点2
287m
懸回BZ0SI∖√
12302主回撤通道
1、 避灾路线：
（1） 若事故发生在工作面或回风顺槽（如事故地点1）:
上风侧人员：事故地点→ 12302胶辅运顺槽-三盘区辅运巷―一盘区辅运巷-
12煤辅运大巷-辅运平碉-地面。
下风侧人员：事故地点→ 12302回风顺槽-三盘区辅运巷-一盘区辅运巷-12 煤辅运大巷一辅运平IiHf地面。
（2） 若事故发生在胶（辅）运顺槽（如事故地点2）:
上风侧人员：事故地点→ 12302胶（辅）运顺槽一三盘区辅运巷一一盘区辅运
巷f 12煤辅运大巷-辅运平碉-地面。
下风侧人员：事故地点-沿最近的路线至12302辅（胶）运顺槽→ 12302辅（胶） 运顺槽-三盘区辅运巷-一盘区辅运巷-12煤辅运大巷-辅运平兩-地面。
2、 压风自救设置位置：12302回顺捕尘网处（20组）→ 12302胶顺马蹄尔处（20 组）-三盘区辅运巷135联（8组）-三盘区辅运巷119联（8组）-三盘区辅运 巷50联（8组）-一盘区辅运大巷33联（8组）-一盘区辅运大巷19联（8组）。
3、 自救器接续站设置位置：12302机头马蹄尔处（40组）-三盘区辅运巷142 联-三盘区辅运巷117联-三盘区辅运巷53联-12煤辅运大巷3000m→12煤辅运 大巷 IoOOnlO
4、 供水施救点位置：12302回顺捕尘网处→ 12302胶顺马蹄尔处→ 12302胶顺控 台处一三盘区辅运大巷119联-三盘区辅运大巷50联。
_____800In
图例 新鲜风流 乏风风流 避灾路线
三盘区辅运 卷Ill联永 久避难碉室
部'⅛∖∖ “声往22煤
"地面
上湾煤矿12302工作面瓦斯（煤尘）爆炸事故应急处置卡
瓦斯（煤尘）爆炸事故应急处置措施：
1. 当听到爆炸声时，12302工作面所有作业人员应立即停止任何工作，用湿毛巾或衣服捂住口鼻，背向空气颤动的方向就地卧 倒，如边上有水坑，可侧卧于水中，暂时屏住呼吸，防止把火焰吸入肺部，并用衣服盖住身体漏在外面的皮肤，以便减少烧伤。
2. 带班队长立即启动现场处置方案，同时向矿调度室汇报事故情况，请求救援。
3. 带班队长下令综采维修电工迅速切断工作面生产电源。
4. 现场人员应听从带班队长及班长统一指挥，立即佩戴好自救器，向有新鲜风流地点撤退，切忌乱跑。
5. 当瓦斯煤尘爆炸发生在工作面回风隅角时，12302工作面、胶顺及回顺人员在正确佩戴自救器的情况下迅速撤退至12302辅运 内，12302辅运所有人员迎着风流撤退直至地面；若机尾行人通道无法正常通过，12302回顺内人员在正确佩戴自救器的情况下沿 回顺迅速撤退至三盘区辅运大巷内，然后迎着风流撤退直至地面。
6. 当瓦斯煤尘爆炸发生在12302辅运与釆空区相连的密闭前时，12302工作面及辅运巷内所有人员在正确佩戴自救器的情况下迅 速撤退至三盘区辅运大巷内，然后迎着风流撤退直至地面。
7. 在撤退的路线上发现有明火，当火势不大时，带班队长立即组织人员利用灭火器或消防管路水进行扑灭。
8. 在撤退的路线上综采维修电工应打开喷雾洒水系统，一方面可降低温度，另一方面可降低粉尘浓度防止引起二次爆炸。
9. 若瓦斯煤尘爆炸已经将工作面顺槽破坏，撤退路线受阻，遇险员工受伤不重时，应千方百计疏通巷道，尽快撤离。若撤退路 线受阻且难以疏通时，要正确使用好顺槽巷道内的通讯系统、压风自救系统和供水施救系统并利用一切可能的条件如木板、风障 等在调车碉室或联巷内搭建临时避难碉室。
10. 撤退至相对较为安全的地点的避灾人员，应利用一切条件及时寻找更加可靠的安全地点比如避难酮室、移动救生舱等，直 至升井至地面，严禁走含有有害气体的总回风巷和皮带回风巷。
上湾煤矿12302工作面瓦斯（煤尘）爆炸事故避灾路线图
箏故地点1
,12302工作面
12302主回撤通邕
等故地点2
1、 避灾路线：
（1） 工作面回风隅角发生瓦斯（煤尘）爆炸事故（如事故地点1）:
① 爆炸地点上风侧：12302工作面→ 12302胶辅运顺槽-三盘区辅运巷-一盘区 辅运大巷-12煤辅运大巷一辅运平兩一地面。
② 爆炸地点下风侧：12302回顺-三盘区辅运巷一一盘区辅运大巷一12煤辅运 大巷一辅运平兩f地面。
（2） 12302辅运与釆空区相连的密闭前发生瓦斯（煤尘）爆炸事故（如事故地
点2）:
12302工作面→ 12302胶辅运顺槽-三盘区辅运巷-一盘区辅运大巷-12煤辅运 大巷f辅运平兩f地面。
2、 压风自救设置位置：12302回顺捕尘网处（20组）-12302胶顺马蹄尔处（20 组）-三盘区辅运巷135联（8组）-三盘区辅运巷119联（8组）-三盘区辅运 巷50联（8组）-一盘区辅运大巷33联（8组）f-盘区辅运大巷19联（8组）。
3、 自救器接续站设置位置：12302机头马蹄尔处（40组）-三盘区辅运巷142 联f三盘区辅运巷117联-三盘区辅运巷53联-12煤辅运大巷3000m→12煤辅运 大巷IOOOmO
4、 供水施救点位置：12302回顺捕尘网处→ 12302胶顺马蹄尔处→12302胶顺控 台处f三盘区辅运大巷119联-三盘区辅运大巷50联。
^3000tη.
图例 新鲜风流 乏风风流 避灾路线
三盘区辅运 巷Ill联永 久避难碉室
去往22煤
地面
顶栃車故应龟外置格施 上湾煤矿12302工作面顶板事故应急处置卡
J贝板爭 取应息处 直瑁施：
1. 顶板冒顶时，工作面人员立即躲到支架脚踏板内，下蹲、面部朝下，紧抓设备牢固部件，且用手护住脸部两侧。两顺槽作 业人员，必须迅速下蹲，双手紧抓能够抓住的固定物体，有条件的可迅速躲避于调车兩室内。
2. 现场人员利用喊话器迅速将灾害情况汇报给带班队长，带班队长查看灾情后汇报调度室，启动本队顶板冒落处置方案。
3. 工作面立即停止作业，皮带机司机将皮带停电闭锁。
4. 在保证安全的前提下，由带班队长组织人员抢救冒顶区域受伤或被埋人员。在抢救过程中应小心的把被困人员身上的煤砰 搬开，如果砰石较大，无法搬开，可用撬杠' 千斤顶等工具将大块砰石抬起来，用木柱或木垛等撑牢，再将人员救出。
5. 在处理顶板事故时，应先由外向里加固冒顶周围的支护，消除进岀口的堵塞物，尽快接近堵人部位进行抢救，必要时可以 开掘通向遇险人员的专用巷道。
6. 若通风系统遭到破坏，不能立即恢复时，可利用水管、压风管等对被压、埋、堵截的遇险人员输送新鲜空气，并派专人检 查该处的氧气浓度和有害气体浓度。
7. 工作面冒顶应急处置措施
（1） 当工作面出现小范围冒顶时，煤机司机控制速度，局部加刀、快速推进，通过冒顶区；支架工现场要加强支护质量， 通过及时跟机拉架、擦顶或带压移架、超前拉架、打伸缩梁等方式，控制好端面距和顶板，支架必须升够初撑力；机头岗位工 要看好大块，防止堵塞破碎机或压死运输机。在处理过程中，要保证支架处于正常工作状态，避免产生倒架、咬架现象，必要 时配备适当的防止支架压死的辅助支撑和防倒装置。
（2） 当工作面冒落范围加大，采煤机无法通过时，大块冒落砰石采用放炮处理，保证工作面机道畅通，快速通过冒顶区。 若工作面冒落高度、范围较大，无法控制时，工作面立即停止生产，电工切断工作面电源，胶带机司机将皮带停电闭锁，带班 队长立即清点人数，带领人员撤离，上风侧人员沿胶辅运顺槽撤至三盘区辅运巷，下风侧人员沿回风顺槽撤至三盘区辅运巷。 若在撤离过程中，自救器失效或已经使用完毕，利用沿途的压风自救系统进行自救，等待救援。
8. 两顺槽冒顶应急处置措施
（1） 当两顺槽超前压力区发生小范围冒顶，人员撤离冒顶区域，带班队长组织人员从冒落区域外围向内逐渐打设单体支柱' 半棚、木垛进行支护，加固冒顶附近巷道支护，防止冒顶范围扩大。在顶板支护完毕后，带班队长组织人员对冒落下的煤砰进
（2） 当两顺槽超前压力区发生大面积冒顶，工作面的通风系统已经遭到破坏，电工切断工作面电源。冒顶区域上风侧人员 佩戴好自救器撤至三盘区辅运大巷；下风侧人员佩戴好自救器沿回风顺槽撤至三盘区辅运大巷。
（3） 当胶（辅）运顺槽、出现小范围冒顶后，人员撤离冒顶区域，带班队长组织人员从冒落区域外围向内逐渐打设单体支 柱、架棚' 木垛进行支护，加固冒顶附近巷道支护，防止冒顶范围扩大。在顶板支护完毕后，带班队长组织人员対冒落下的煤 砰进行清理。当胶（辅）运顺槽出现大面积冒顶，带班队长带领员工佩戴好自救器沿最近的路线至辅（胶）运巷安全地点，等 待救援。
上湾煤矿12302工作面顶板事故避灾路线图
事故地点1
WΓxl2302工作画一
287m
12302主回撤通道
事故地点2
4200In
图例
新鲜风流
乏风风流=S
避灾路线
现场应急处置注意事项：
1,避灾路线：
（1）若事故发生在工作面、两顺槽超前压力区（如事故地点1）:
上风侧人员：事故地点→ 12302胶辅运顺槽f三盘区辅运巷-一盘区辅运大巷-12煤辅运大巷-辅运平碉-地面。
下风侧人员：事故地点-12302回风顺槽一三盘区辅运巷-一盘区辅运大巷-12 煤辅运大巷一辅运平碉-地面。
（2）若事故发生在胶（辅）运顺槽（如事故地点2）:
上风侧人员：事故地点→ 12302胶（辅）运巷f =盘区辅运巷-一盘区辅运大
巷f 12煤辅运大巷一辅运平碉―地面。
下风侧人员：事故地点一沿最近路线至12302辅（胶）运顺槽一三盘区辅运巷一 一盘区辅运大巷f 12煤辅运大巷一辅运平兩一地面。
2, 压风自救设置位置：12302回顺捕尘网处（20组）→ 12302胶順马蹄尔处（20 组）-三盘区辅运巷135联（8组）-三盘区辅运巷119联（8组）一三盘区辅运 巷50联（8组）一一盘区辅运大巷33联（8组）一一盘区辅运大巷19联（8组）。
3、 自救器接续站设置位置：12302机头马蹄尔处（40组）-三盘区辅运巷142
联f三盘区辅运巷117联-三盘区辅运巷53联-12煤辅运大巷3000m→ 12煤辅运
三盘区辅运 巷Ill联永 久避难碉室
上湾煤矿12302工作面应急处置卡（注意事项）
1.所有现场人员对于事故的发生首先要保持冷静，头脑清醒。
2. 在采取应急处置措施过程中，要防止二次伤害事故发生，确保人身安全。
3. 在应急处置过程中，应充分考虑自救器有效使用时间和人员撤离时间，决定撤离或是进入临时避灾场所。严禁救 护人员在不佩戴呼吸器的情况下进入通风不畅的灾区抢险救灾。
4. 戴上自救器后，人员应尽量匀速行走，呼吸要均匀。化学氧自救器在佩带过程中产生吸气干热' 流口水等现象均 属正常，在未到达可靠的安全地点前，严禁拿掉口具和鼻夹，以防有害气体中毒窒息。若使用压缩氧自救器，尽量不要 频繁使用氧气增压按钮，以免浪费氧气，缩短自救器有效使用时间。
5. 在撤退沿途和所经过的巷道交岔口或进入避难碉室前，要留设指示方向或衣物' 矿灯等明显标志，以提示救援人 员的注意。
6. 在被困地点待救时，遇险人员应尽量俯卧于巷道底部，以保证精力、减少氧气消耗，为外界救援争取时间，并要 采取有规律地敲击金属物、顶帮岩石等方法，发出呼救联络信号，以引起救援人员的注意，提示避难人员所在的位置。
在此期间，应只留一盏灯照明，其余矿灯全部关闭，以备再次撤退时使用。
7. 营救伤员时，要牢记“三先三后”原则，即对窒息或心跳呼吸停止不久的伤员必须先复苏后搬运；对出血伤员必 须先止血后搬运；对骨折伤员必须先固定后搬运。
8. 平时要保证所有的抢险救援器材种类齐全、质量完好、功能可靠。急救箱在使用时，应注意观察药品名称，防止 出现误使用造成二次伤害。使用担架时，应先将受伤人员固定，护送人员前后步伐应一致，防止受伤人员摔倒。如现场 无急救箱和担架时，可就近取材，使用木板、衣服、布条、裤带、撬杠等物品自制简易设施，进行固定、止血和搬运工
作。
9. 人员定位系统射频卡闪烁、震动' 蜂鸣的意义：入井后，如果发现定位卡红灯和黄灯同时频繁闪烁并震动且有蜂 鸣报警现象，代表矿调度室紧急呼叫，需立即升井撤离；发现定位卡单红灯频繁闪烁并震动且有蜂鸣报警现象，代表矿 调度室重要呼叫，需立即撤离到就近安全区域；发现定位卡单黄灯频繁闪烁并震动且有蜂鸣报警现象，代表矿调度室一 般呼叫，需尽快和矿调度室取得联系；同时请按下定位卡上“回呼确认”小钮，并采取相应措施。如果因故需紧急呼 救时，可将定位卡侧边贴膜撕开，拉出红色线绳，矿调度室收到呼救后会采取相应的措施（注：经紧急呼救操作后的定 位卡需回收厂商处理后才能恢复正常工作）。
