TSG特种设备安全技术规范     TSG 21-2016

固定式压力容器安全技术 监察规程

SUPerViSiOn RegUIatiOn On Safety TeChnOIOgy for Stationary PreSSUre VeSSeI

固定式压力容器安全技术 监察规程

SUPerViSiOn RegUIatiOn On Safety TeChnOIOgy for StatiOnary PreSSUre VeSSeI

刖 S

2013年7月，国家质量监督检验检疫总局(以下简称国家质检总局)特种设备安 全监察局(以下简称特种设备局)下达制定《固定式压力容器安全技术监察规程》(以 下简称《大容规》)的立项任务书，要求以原有的《固定式压力容器安全技术监察规 程》(TSG RoOq4—2009)、《非金属压力容器安全技术监察规程》(TSG R0001— 2004)、《超高压容器安全技术监察规程》(TSGRoo02—2005)、《简单压力容器安 全技术监察规程》(TSG ROOo3—2007)、《压力容器使用管理规则》(TSG R5002— 2013)、《压力容器定期检验规则》(TSGR7001—2013)、《压力容器监督检验规则》 (TSG R7004—2013)等七个规范为基础，形成关于固定式压力容器的综合规范。 2013年8月，中国特种设备检测研究院(以下简称中国特检院)技术法规部组织有关 专家成立了起草工作组和材料、非金属、超高压等专业小组，制订了《大容规》的起 草工作方案，确定了《大容规》制定的原则、重点内容及主要问题、结构(章节)框 架，并且就起草工作进行了具体分工，制订了起草工作时间表。起草工作组和各专 业小组分别开展调研起草工作，召开多次研讨会，形成《大容规》(草案)。2013年 12月，在北京召开起草工作组全体会议，经过讨论与修改，形成了《大容规》征求 意见稿O 2014年2月，特种丧备局以质检特函〔2014] 5号文征求基层部门、有关单 位和专家及公民的意见。2014年6月，起草工作组召开第二次会议，对征求到的意 见进行研究讨论，形成送审稿。2014年7月，特种设备局将送审稿提交给国家质检 总局特种设备安全技术委员会审议，起草工作组分别于2014年9月、10月、11月召 开工作会议，对审议意见进行研究讨论，形成报批稿O 2015年8月，《大容规》的 报批稿由国家质检总局向WTO/TBT进行了通报。2015年11月，工作组回复了 WTO/TBT的咨询意见。2016年2月22日，《大容规》由国家质检总局批准颁布。

《大容规》制定的基本原则是：

L以原有的压力容器七个规范为基础，进行合并以及逻辑关系上的理顺，统一 并且进一步明确基本安全要求，形成关于固定式压力容器的综合规范。

2∙根据特种设备目录，调整适用范围，统一固定式压力容器的分类。.

成分、力学性能和适用范围），增加非焊接瓶式容器高强钢材料技术要求。

非金属压力容器专业起草小组的主要单位和人员：张炎明、寿比南、桑临春、 戚月娣、郑伟义，冀州市中意复合材料有限公司李国树，南通山剑石墨设备有限公 司姚建，温州赵氟隆有限公司陈国龙，南通久信石墨科技开发有限公司仇晓丰，南 京新核复合材料有限公司李忠江，中国工业防腐蚀技术协会王国琨，上海贤达美尔 森过程设备有限公司宋广澄、汪家军，昊华中意玻璃钢有限公司吕会敏，西格里石 墨技术（上海）有限公司左锦富，.河北可耐特玻璃钢有限公司曹行真，阿丽贝（鞍山） 塑料防腐设备有限公司关玉华。

超高压容器专业起草小组的主要单位和人员：寿比南、郑津洋、贾国栋，全国 锅炉压力容器标准化技术委员会杨国义、陈志伟、陈朝晖，浙江大学施建峰、李 涛，中原特钢股份有限公司范志霞，内蒙古北方重工业集团有限公司许锐冰，中国 石化工程建设有限公司丁利伟，浙江省特种设备检测研究院郭伟灿，江苏省特种设 备安全监督检验研究院马歆，四川省特种设备检测研究院彭军，湖北特种设备检验 检测研究院吴遵红、李新成，河南省锅炉压力容器安全检测研究院曹志红，台州市 特种设备监督检验中心李隆骏，中国电子元件行业协会压电晶体材料分会姜连生、 章怡、华大辰，北京石晶光电有限责任公司济源水晶厂杨卫东，四川省荥经晶冠电 子有限公司蔡国钦。

压力容器材料专业起草小组的主要单位和人员：张勇、章小浒，全国锅炉压力 容器标准化技术委员会杨国义，中国特种设备检测研究院徐彤、尹立军、石坤，中 国石化工程建设有限公司段瑞。

目 录

4制造............广…

5安装、改造与修理

6监督检验

7使用管理

8 定期检验

9安全附件及仪表

10 附则

附件A固定式压力容器分类

附件B压力容器产品合格证

附表b固定式压力容器产品数据表

附件C压力容器产品铭牌

附件D特种设备代码编号方法

附件E 特种设备监督检验联络单

附件F特种设备监督检验意见通知书

附件G 特种设备监督检验证书（样式）

附件H压力容器年度检查报告

附件J压力容器定期检验报告

附件K特种设备定期检验意见通知书

相关规章和规范历次制（修）订情况

1.1目的


固定式压力容器安全技术监察规程

1总 则


,保护人民生命和财产安 全，促进经济社会发展，根护《岬人民共和国特种呻安全法》《特种设备安全监 察条例》,制定本规程。/兪           *

1.2固定式压力笃4'］邕

固定式压力容器是指耕在

I-I）O /O.S

注E对于为了咿囲

LL ―b> A— *-τ-JL ∕j÷≠ .Lt⅛ ɪ L ʌɪ/ J÷ .l⅛fci∣l∣i⅝⅛⅛^ . LJd≡R⅛1 H-

…——'■                ”5 'l∣∣IlliiIllIIillIji

压力容器设计制造的余飄闢Ji



;用的压为容器《以下简称压力容器，注


鐵皿S产、g⅛≡场区内部搬动、懣的压力容器，以及可移 动式空气压缩机的储气艦嘴®定疇忍膏器理行监督管理；过局费置中作为工艺设备的按


!丽≡

IllIIllIlhIIlllI..........


1.3适用范围I

本规程适用于特帆

⑴工作压力大于瓣书

（2） 容积大于或者奪手幽

寸）大于或者等于150

（3） 盛装介质为气体、软化气咐及介质最高工作械高于或者等于其标准沸点 的液体（注1-4） o

注1-2：工作压力，


_腿的$伺时具备以下条應的压力容器:

K^¾（注 1-2）；




〔部可能达到的最高压力（表压力）。


注1-3：容积，是指压力容器的囹件怀7土旳尺可Vr舁I小有慮削迫公左丿 并且圆整。一般需要扣除永久连接在压荐的体积。

注1-4：容器内介质为最高工作温度低于箕凉蘿沸点的液体时，如果气相空间的容积大于或 者等于0.03 m3时，也属于本规程的适用范围。


1.4适用范围的特殊规定

压力容器使用单位应当参照本规程第7章“使用管理”的有关规定，负责实施本 条范围内压力容器的安全管理。

1.4. 1只需要满足本规程总则、材料、设计、制造要求的压力容器

本规程适用范围内的以下压力容器，只需要满足本规程第1章至第4章的规定：

注1-5：压力容器介质分组见本规程附件AO

1.4.2只需要满足本规程总则、设计、制造要求的压力容器

本规程适用范国内的以下压力容器，只需要满足本规程第1、3、4章的规定：

1.5不适用范围

本规程不适用于以下容器：

1.6压力容器范围的界定’

本规程适用的压力容器，其范围包括压力容器本体、安全附件及仪表。

压力容器的本体界定在以下范围内：

（2） 压力容器开孔部分的承压盖及其紧固件；

（3） 非受压元件与受压元件的连接焊缝。

压力容器本体中的主要受压元件，包括筒节（含变径段）、球壳板、非圆形容器 的壳板、封头、平盖、膨胀节、设备法兰，热交换器的管板和换热管，M36以上（含 M36）螺柱以及公称直径大于或者等于250 mm的接管和管法兰。

1-6.2安全附件及仪表

压力容器的安全附件，包括直接连接在压力容器上的安全阀、爆破片装置、易 熔塞、紧急切断装置、安全联锁装置C）

压力容器的仪表，包括直接连接在压力容器上的压力、温度、液位等测量仪 表。

1.7压力容器分类

根据危险程度，本规程适用范围内的压力容器划分为I、U、HI类（注1-6）,压 力容器分类方法见附件A。

注1-6：本规程划分的第I、H、In类压力容器等同于特种设备目录品种中的第一、二、三 类压力容器，本规程中超高压容器划分为第HI类压力容器。

1.8与技术标准、管理制度的关系

（1） 本规程规定了压力容器的基本安全要求，有关压力容器的技术标准、管理制 度等，不得低于本规程的要录；

（2） 压力容器的设计、制造、安装、改造和修理应当同时符合本规程及相应压力 容器产品标准（以下简称产品标准）的规定。

采用新材料、新技术、新工艺以及有特殊使用要求的压力容器，与本规程的要 求不一致，或者本规程未作要求、可能对安全性能有重大影响的，相关单位应当提 供有关设计、研究、试验的依据、数据、结果及其检验检测报告等技术资料，向国 家质量监督检验检疫总局（以下简称国家质检总局）申报，由国家质检总局委托安全 技术咨询机构或者相关专业机构进行技术评审，评审结果经过国家质检总局批准， 方可投入生产、使用。

满足本规程基本安全要求的标准称为本规程的协调标准。本规程的主要协调标 准如下：

（1） GB 150《压力容器》；

（2） GB∕T 151《热交换器》；

（3） GB 12337《钢制球形储罐》；

本规程指定釆用的基础，暫麟<为本规養的劉海标准，如介质标准、材料标 准、方法标准、零部件标准芦;

注1-7：本规程的协调标腴鱸 括勘误的内容)或者修订版翊

1. 11 监督管理./■：■■■；/ g /

/席羅缁I

压力容器的设计也劍逑β

当严格执行本规程，琢羣蓦人民

湖 ⅛SΓ gT E ~宀A ,宀卄4亠、上测邮EL •



'I用标准中，凡是注明年号嘰，其随后所有的修改单(不包 標⅛麗事俱是不注明年号的,'其最新版本适用于本规程。



仁緡心

■;修理.使用单侥如检验、检测等机构应 讒却设备监督管i⅛部门(以下简称特种 .........   一卫州一


綺*飾I Of≡1                                      碱"：

设备安全监管部门)<te⅛⅛, ¾M≡∏i⅛⅛.设备信息化管麗的规定，及时将所要

求的数据输入特神⅛⅛4"*「孕

≡ 官 wɔ-ɪ- ■ ； ,■ ' .       ∣!⅛


舗才.料

W ∖ fed. ....

2∙1材料通用要气蟄辭《土三

2-1-1基本要求M β∖ ∣⅛⅛

⑴压力容器的选材考点牌的力学性能

相容性；         \ \


、物理』


能、工艺性能和与介质的



2.1.2境外牌号材料的使用

2. 1.2.1境外材料制造单位制造的材料

,、F 一 H …,滋 f S

首次使用前，应当掌獺赫觀J焊奥

(6)主要受压Ww附，

540MPa的低合金钢'贓籲•

按照本规程1.9的规鹽H爛 境内材瀨制震



于i

K才料

境内材料制造单顾麟

求，并且应当制定企业郴M


2.1.2.3境外牌号翊糸

设计单位若选用境外曲的 项要求。          \

料，在设计文件中昭注明其满足2.1.2.1中的各


2.1.3新材料的使用           …

主要受压元件釆用未列入本规程协调标准的材料，试制前材料的研制单位应当 进行系统的试验研究工作，并且按照本规程1.9的规定通过新材料技术评审。

2.1.3.2材料制造单位首次制造的钢材

材料制造单位首次制造用于压力容器的标准抗拉强度下限值大于540MPa的低 合金钢，或者用于压力容器设计温度低于-40。C的低合金钢，应当按照本规程1.9的 规定通过新材料技术评审O

（1） 压力容器制造、改造、修理单位应当保证所使用的压力容器材料符合本规程 的要求，并且在材料进货检验时审查材料质量证明书和材料标志；对不能确定质量 证明书的真实性或者对性能、化学成分有怀疑的主要受压元件材料，应当进行复 验，确认符合本规程及相应材料标准的要求后，方可投料使用；

（2） 对于外购的第DI类压力容器用IV级锻件，应当进行复验；

（3） 用于压力容器受压元件的材料在分割前应当进行标志移植，保证材料具有可 追溯性。

2. 1.5材料代用’

压力容器制造、改造、修理单位对受压元件的材料代用，应当事先取得原设计 单位的书面批准，并且在竣工图上做详细记录。

2.2金属材料技术要求

2. 2. 1钢材技术要求

2. 2. 1.1熔炼方法

压力容器受压元件用钢，应当是氧气转炉或者电炉冶炼的镇静钢。对标准抗拉 强度下限值大于540MPa的低合金钢钢板和奥氏体-铁素体不锈钢钢板，以及用于设 计温度低于-20°C的低温钢板和低温钢锻件，还应当采用炉外精炼工艺。

2. 2. 1.2化学成分（熔炼分析）

碳素钢和低合金钢钢材碳（C）、磷（P）、硫（S）的含量，CWO.25%、PW 0.035%、S≤0.035%o

2. 2. 1.2. 2压力容器专用钢中的碳素钢和低合金钢

压力容器专用钢中的碳素钢和低合金钢（钢板、钢管和钢锻件），其磷.、硫含量 应当符合以下要求：

（1）标准抗拉强度下限值小于或者等于540MPa的钢材，P ≤ 0.030 % ʌ S≤ 0,020%；

⑵标准抗拉强度下限值大于540MPa的钢材，PW0.025%、S≤0.015%;

（3） 用于设计温度低于-20°C并且标准抗拉强度下限值小于或者等于540MPa的 钢材，P≤0.025%, S≤0.012%;

（4） 用于设计温度低于-20DC并且标准抗拉强度下限值大于540MPa的钢材，P W0.020%、S≤0.010%o

2.2.1.3力学性能

2. 2.1.3. 1冲击吸收能量

厚度不小于6mm的钢板、直径和厚度可以制备宽度为5mm小尺寸冲击试样的 钢管、任何尺寸的钢锻件，按照设计要求的冲击试验温度下的V型缺口试样冲击吸 收能量（KfQ指标应当符合表2-1的规定。

表2-1碳素钢和低合金钢（钢板、钢管和钢锻件）冲击吸收能量（注2-1）

钢材标准抗拉强度下限值

_________ ‘ R1 （MPa）________________

3个标准试样冲击吸收能量平均值

_______________K匕（J）_______________

≤450

N20

>,450-510

⅛24

>510-570

⅛31

> 570~ 630

N34

> 630 ~ 690

⅛38

（且侧膨胀值ZENO∙53mm）

>690

⅛47

（且侧膨胀值ZENO∙53InnI）

注 2-1:

（1） 试样取样部位和方向应当符合相应钢材标准的规定；

（2） 冲击试验每组取3个标准试样（宽度为Iomm）,允许1个试样的冲击吸收能量数值低于 表列数值，但不得低于表列数值的70%；

（3） 当钢材尺寸无法制备标准试样时，则应当依次制备宽度为7.5mm和5mπι的小尺寸冲击 试样，其冲击吸收能量指标分别为标准试样冲击吸收能量指标的75%和50%;

（4） 钢材标准中冲击吸收能量指标高于表2-1规定的钢材，还需要符合相应钢材标准的规定。

（1） 压力容器受压元件用钢板、钢管和钢锻件的断后伸长率（A）应当符合本规程 以及相应钢材标准的规定；

（2） 焊接结构用碳素钢、低合金高强度钢和低合金低温钢钢板，其断后伸长率指 标应当符合表2-2的规定；

（3） 釆用不同尺寸试样的断后伸长率指标，应当按照GB/T 17600.1《钢的伸长率 换算 第1部分：碳素钢和低合金钢》和GB/T 17600.2《钢的伸长率换算 第2部 分：奥氏体钢》进行换算，换算后的指标应当符合本条规定。

表2-2钢板断后伸长率指标(注2-2)

钢板标准抗拉强度下限值

______________Rm (MPa)______________

断后伸长率

A (%)

≤420

N 23

>420~ 550

N 20

>550~680

⅛17

>680      三遴

_ _                               一 一       "；：善 ⅞⅜⅞≡

≡⅛ft⅞. `               N 16

⅛⅞⅞⅞⅛'"___________ __________________

注2-2：钢板标准中断后伸长尋指耕手本表雌鞘虹还应当符合相应钢板标准的规定。 y \

2. 2.1.4钢板超声检理凸

2. 2.1.4. 1 检测要

厚度大于或者等于1⅜⅛


度:幫屬⅛害芥质的;


用于制造压力容器主要受牛 测：

Z、、儿、IL丄丄

脆转变温度(FATT50),其中 KlC N BOMPa-HI1z2o

2. 2. 1.6非焊接瓶式容器用钢专项要求(注2-3)

2. 2.1.6. 1瓶体用钢材

2. 2. 1.6. 1.1冶炼和热处理

2. 2.1. 6.1.2化学成分禾哪饗能



47J,爾mθ∙53m*;觀食廠次：

................3’•辆瞒W解用瓶式容器厂其嘛用钢材化学成分，P

⑵盛装本条第⑴⅛⅛3

)20%、SEol嚓畀一_,……，f 设⅛i⅛⅝fe击應验温度乒的47J,成g

!眺!H∣∣∣ M ≡⅛i ■             .他!!?I


≤ 0.020%

0.90、A 16%； 样。


L处S⅛⅛⅛⅛性能，Rm 或60MPa、RJRm ≤

!聊!流糾

[N0.53mm,横向取

■ .z                              . '"：Iil

l⅛∣hl∣il∣;IliIH!ii

47晶就进行"TO0%超声检测，国箱级别为I级。

≡'   " K

料藤鄒態潺采用钢锻件U部锻件应当符合NBzT "'如点'%]⅛t⅛∕τ 47009学温承压设备用低合金钢 鼬;锈钢和耐热钢锻再的规定。与介质接触并  钢锻件，不得低于W级；其余锻件，不得低于n


2. 2.1.6.1. 3

瓶体用钢材应当繩


端塞用钢材应当&俺" 47008《承压设备用碳素犧怫 锻件》或者NB/T 47010《滩压i 且公称直径大于或者等于50⅛


级。                           J

⑴当标准抗拉强度下限值689MPa< Λm≤750MPa时，ReL/砍W0.90,断后伸 长率*ml8%,设计要求的冲击试验温度下的K%N41J(横向取样，下同)， 0.53mm；

LEN


0.53mmo

储气井井口装置与井底装置的主要受压元件的材料，应当采用Cr-MO钢锻件， 级别为HI级以上(包括HI级)，符合NB/T 47008的要求。

简单压力容器用碳素钢应当满足以下要求：

注2-3：非焊接瓶式容器、储气井、简单压力容器的含义见附件A。

2.2.2复合钢板专项要求

压力容器用复合钢板应当按照产品标准的规定选用，并且符合以下要求：

2.2.3铸铁容器技术要求

2.2.3. 1铸铁材料的使用限制

铸铁不得用于制造盛装毒性危害程度为极度、高度或者中度危害介质，以及设 计压力大于或者等于0.15MPa的易爆介质压力容器的受压元件，也不得用于制造管 壳式余热锅炉的受压元件，不允许拼接、焊补。

压力容器允许选用以下铸铁材料：

⑵球墨铸铁，牌号为 QT350-22R、QT350-22L、QT400-18R 和 QT400-18Lo

2. 2. 3. 2铸铁容器设计压力、温度限制

⑴灰铸铁容器，设计压力不大于0.8MPa,设计温度范围为It)C ~200°C;

⑵球墨铸铁容器，设计压力不大于1.6MPa, QT350-22R和QT400-18R的设计 温度范围为0°C ~ 300oC , QT400-18L的设计温度范围为- IoC〜300aC , QT350-22L 的设计温度范围为-20°C ~ 3000C O

2. 2.4铸钢容器技术要求

2. 2. 4. 1铸钢材料的使用限制

铸钢不得用于制造盛装毒性危害程度为极度、高度或者中度危害介质，湿H2S —10 —

腐蚀环境，以及设计压力大于或者等于0.4MPa的易爆介质压力容器的受压元件。

铸钢应当是采用电炉或者氧气转炉冶炼的镇静钢，其化学成分(熔炼分析)中的 PW0.035%、S≤0.035%；可焊铸钢材料化学成分中的 CWO.25%、PW0.025%、SW 0.025%；高合金奥氏体耐热铸钢还应当采用炉外精炼工艺或者电渣重熔，其化学成 分中的 PW0.035%、S≤0.020%o

压力容器受压元件用铸钢应当在相应的材料国家标准或者行业标准中选用，并 且在产品质量证明书中注明铸造选用的材料牌号。其室温下标准抗拉强度下限值小 于540MPa、ZM17%;设计温度下的27J。

2.2.4.4铸钢容器设计压力、温度限制

2.2.5有色金属容器技术要求

2.2.5. 1通用要求

压力容器用有色金属(铝、钛、铜、镣、错及其合金等)应当符合以下要求：

铝和铝合金用于压力容器受压元件时，应当符合以下要求：

纯铜和黄铜用于压力容器受压元件时，其设计温度不高于200OCO

2.2.5.4钛和钛合金容器

钛和钛合金用于压力容器受压元件时，应当符合以下要求：

(D钛和钛合金的设计温度不高于315oC,钛-钢复合板的设计温度不高于

—11 —

350oC;

（2）用于制造压力容器壳体的钛和钛合金在退火状态下使用。

2.2.5.5镣和镣合金容器

镣和镣合金用于压力容器受压元件时，应当在退火或者固溶状态下使用。

担、错、視及其合金用于压力容器受压元件时，应当在退火状态下使用。徂和 粗合金设计温度不高于250oC ,错和鎖或温度不高于3750C,锯和視合金设计 温度不高于220°C O

2.2.6焊接材料

（1） 用于压力容器受压屜稗的材料，应当保相缝金属的拉伸性能满足母材

标准规定的下限值，冲击男癒备满足本规程表2-1的螭；当需要时，其他性能也 不得低于母材的相应要監:/慮会，• ； !'：：■

（2） 焊接材料应当拂璧甲尚I阴品标准的要求）.并且附有质量证明书和

清晰、牢固的标志Ely熒:"上:

（3） 压力容器制踵物蒯、彳鑼箪斐应渋建立并且严榴贓行焊接材料验收、复

涕丽与了

验、保管、烘干、唧制嚓Rr-：.

2-3非金属材羸*感求傍""""•

⑴用于制造压另君離牛亍工艺评定面舌浸渍工艺评定和复合 物材料成型工艺评定工匱和工艺评肄瘁（CMS）应当由制造单 位技术负责人批准，⅛于评定孙的工艺和材料，应当定 期进行验证（每6个月至兴次/

（2）用于制造压力容器W如料和粘接剂，应务工艺评定规程中规定的材料 相一致，并且具有可追溯性；/

⑶用于制造石墨材料和粘接痢益当在工艺评定报告中记录其来源和 等级。          —

石墨材料的力学性能应当符合表2-3的要求。

表2-3石墨材料力学性能要求

项 目

合成树脂浸渍 石墨管

合成树脂浸渍 石墨块

合成树脂压型 石墨管

室温下最低抗拉强度

26 MPa

MMPa

IOMPa

205 OC下最低抗拉强度

21 MPa

IIMPa

6 MPa

点低抗弯强度

39 MPa

——

35 MPa

最低抗压强度

f          f-

69

，:45 MPa

31 MPa

最高渗透系数

/  '蔘a!

≡β⅛∣.×W'3Inm2∕s

2.9×10'3mm2∕s


2.3. 1.3粘接剂要求/

粘接剂应当进行性能展財輩接徂力学性熊应当符合霁2-4的要求。




_______ 性能要求［

项S鬱"

.粘帳*小（注2-4）材料

..∙ ______________________________________________________________________________________________________________________________________________________________________________________________________________

室温下賑晶度龄"，

l≡MPa

__________________________________I刪峋咖IIN K                 ：丨      K

!S知 Pa

.          I刪編1件3______________

注2-4：粘接剂指石聾∣⅛翘4 .合.

鶴J風%剂的混合物。    I

√∖「，√                           ^                        l⅛∣i∣∣∣∣∣!∣i∣卩帅I

話眾?二 j - ' ■■ ι                                                   illι∣∣ι∣h∣∣!∣∣:1!IhlILl

∣∣⅛∣∣


2-3-2纤维增残W蘑力容：

2∙3∙2 1纤维增翻曷

用于制造纤维增邮

并且满足设计要求。制蕾”

性能的90%o

2.3.2.2树脂基体

用于制造纤维增强塑料 呕終

当复验其热变形温度，其值应§

2.3.2.3粘接材料性能要求

粘接所用材料的性能不得低于被米   嶄用材料的性能。

2.3.2.4热塑性塑料衬里

热塑性塑料衬里与纤维增强塑料结构层的层间剪切强度不得小于5MPao



5"

g>⅛强材料应当SIi⅜旨有良好的浸润性， 骚I*輦小强度，其值*得小于纤维制品标称



的树脂应当与设铲文件的选材一致，使用前应 ∣⅛⅛⅛⅛ 2（ΓC 以上。


3设 计

3.1设计通用要求

3.1.1设计单位许可资质与责任

（1） 设计单位及其主要负责人对压力容器的设计质量负责；

（2） 压力容器设计单位的资质、设计类别、品种和范围应当符合有关安全技术规 范的规定；

（3） 压力容器的设计应当符合本规程的基本安全要求，对于釆用国际标准或者境 外标准设计的压力容器，进行设计的单位应当向国家质检总局提供设计文件符合本 规程基本安全要求的符合性申明及比照表；

（4） 设计单位应当向设计委托方提供本规程3.141规定的设计文件。

3.1.2设计专用章

（1） 压力容器的设计总图上，必须加盖设计单位设计专用印章（复印章无效），已 加盖竣工图章的图样不得用于制造压力容器；

（2） 压力容器设计专用章中至少包括设计单位名称、相应资质证书编号、主要负 责人、技术负责人等内容。

压力容器的设计委托方应当以正式书面形式向设计单位提出压力容器设计条 件。设计条件至少包含以下内容：

（1） 操作参数（包括工作压力、工作温度范围、液位高度、接管载荷等）；

（2） 压力容器使用地及其自然条件（包括环境温度、抗震设防烈度、风和雪载荷 等）；

（3） 介质组分与特性；

（4） 预期使用年限；

（5） 几何参数和管口方位；

（6） 设计需要的其他必要条件。

3.1.4设计文件

（1） 压力容器的设计文件包括风险评估报告（需要时）、强度计算书或者应力分析 报告、设计图样、制造技术条件，必要时还应当包括安装及使用维护保养说明等；

（2） 装设安全阀、爆破片等超压泄放装置的压力容器，设计文件还应当包括压力 容器安全泄放量、安全阀排量和爆破片泄放面积的计算书；利用软件模拟计算或者 无法计算时，设计单位应当会同设计委托单位或者使用单位，协商选用超压泄放装 置。

设计文件中的风险评估报告、强度计算书或者应力分析报告、设计总图，至少 进行设计、校核、审核3级签署；对于第H［类压力容器和分析设计的压力容器，还 应当由压力容器设计单位技术负责人或者其授权人批准(4级签署)o

设计文件的保存期限不少于压力容器设计使用年限。

压力容器的设计总图上至少注明以下内容：

.(9)无损检测要求；

3.1.4. 4.2 特殊要求

以下情况对设计总图的特殊要求：

（3） 由于结构原因不能进行内部检验的压力容器，注明计算厚度、使用中定期检 验的要求；

（4） 不能进行耐压试验的压力容器，注明计算厚度和制造与使用的特殊要求；

（5） 有隔热衬里的压力容器，注明防止受压元件超温的技术措施；

（6） 要求保温或者保冷的压力容器，提出保温或者保冷措施。

压力容器的设计可以采用规则设者分析设计方法。必要时也可以釆用 试验方法、可对比的经验设计方法成撫法，但是应当按照本规程1.9的规 定通过新技术评审。      芸3"     f%,



素、失效模式和足够的發攫


压力容器设计单位应当墓.于4规程3丄3所述的曲条件，综合考虑所有相关因  以佐证压力容器具聲够的强度、刚度、稳定性 .≡∣⅛√支耳及其收式支承件与压力容器本 模靠力［容器在设计使谕限内的安全。


和耐腐蚀性，同时还譬，'靜

体的焊接（粘接）接头白由复瞽

3.1.6风险评值M胃                     咿,倾

第di类压力容顧膏麝要 Si1*容器「设计诲应当出具包括主要失

效模式和风险控制翎!祥觥险τ⅛≡o Z.： ■.；.     ≡s

3.1.7节能要魅編.窓弓L" " .

≡⅛溯III      IW七 n ‘        Ii

—   g⅛wrtβ≡ ,-并且符合!虫与要求:

S 贏通济隴"合理遞材;，合理确定箱骚尺寸；

'浮矗3―高换热效率，满足能籲求。

遐箍%⅛要求的载荷J诺要时还应当考虑以下第


'pf% 丁- ' ■ ɪ          ■                          I, \

压力容器的设蠱丿


（1） 充分考虑压鬚瞬,

（2） 对热交换器进？


设计时应当考虑系岫

（3）项至第（Io）项要求的蚤切


（1） 内压、外压或者最整

（2） 液柱静压力，当液柱*⅛如尘三竺tθ对礬%时，可忽略不计；

（3） 压力容器的自重，以及善耐压试验状态下内装介质、触媒、 填料等的重力载荷；’

（4） 附属设备及隔热材料、衬里、管道、扶梯、平台等的重力载荷；

（5） 风载荷、地震载荷、雪载荷；

（6） 支座、底座圈、支耳及其他型式支承件的反作用力；

（7） 连接管道和其他部件的作用力；

（8） 温度梯度或者热膨胀量不同引起的作用力；

（9） 冲击载荷，包括压力急剧波动引起的冲击载荷、流体冲击引起的反力等；

（10） 运输或者吊装时的作用力。

3. 1. 9压力

3. 1. 9. 1设计压力和计算压力


3-1.9.2超压泄放装置动作压力癖岂奎J

ʃ..:

的设计压力；Z W     ^¾¾λ

得高于该压力容器的最高允   压力。

⅛ I

麟P宙力""应当以规定温度下的工作压力为基础


3. 1.9.3常温储存液4



常温储存液化气体;to孺 确定：        ."財E

⑴常温储存液鰹化

IllIll'll.1..  IlIllll                           .




容噸曷卞的工作压力飆表3-1确定;

脚河牖                                                        "i∣i牖"：1


.翩朝液保力容器规定温度下褊作压力

表 3-1 ；

液化气体 临界温度

Iiiil5∣i W

IlIiI 嚥

麒:规响下的工作压飕

...........IliiIliIIIlIIII

itrgl

_ 5、感

*        V-,¾VT'

W

⅛ r;

∖ ⅛

∖ ⅛

,   •讦厂宁丁    了           f    ∖                                   ..........................

L宠试验」… my雾测温度……

有诚验实测最高工作温度 并E融证旳临界温度

⅛50°C

5°ac⅜⅛Wi

&鮪箱；證到的最高工作更度下的饱和蒸气压力

<50°C

在设计睫或是站觀

涝讓董下为

庄力____

试孵测最高工作温度下的

/饱和蒸气压力"____

(2)常温储存混合液化前"职力容器趕参薄*的工作压力，按照不低于 50°C时混合液化石油气组分的,设计单位在设计图样上注明 限定的组分和对应的压力；若无实者不做组分分析，其规定温度下的 工作压力不得低于表3-2的规定。


表3-2常温储存混合液化石油气压力容器规定温度下的工作压力

混合液化石油气 50C饱和蒸气压力(MPa)

规定温度下的工作压力(MPa) ___

无保冷设施

有保冷设施

小于或者等于异丁臨 5(ΓC饱和蒸气压力

等于50°C异丁烷的 饱和蒸气压力

可能达到的最高工作温度下-异丁烷的饱和蒸气压力“

大于异丁烷力。C而和表M戾 力、小于或者等于丙烷 50°C饱和蒸气压力

等于50°C丙烷的 饱和蒸气压力

可能达到的最高工作温度下 丙烷的饱和蒸气压力

大于丙烷 50C饱和蒸气压力

等于50。C丙谿的^ -饱和蒸气压力

可能达到的最高工作温度下 丙烯的饱和蒸气压力

3. 1. 10温度

3.1.11腐蚀裕量

有均匀腐蚀的压力容器，腐蚀裕量根据预期的压力容器使用年限和介质对材料 的腐蚀速率确定，同时还应当考虑介质流动对受压元件的冲蚀、磨损等影响。

3. 1. 12最小厚度

压力容器最小厚度的确定应当考虑制造、运输、安装等因素的影响。

3.1.13装量系数

储存液化气体的压力容器应当规定设计储存量，装量系数不得大于0.95o

3. 1. 14检查孔

3.1.15不允许拆卸的隔热层

有隔热层的压力容器，如果设计时规定隔热层不允许拆卸，则应当在设计文件 中提出压力容器定期检验的项目、方法；必要时，设计图样上应当提出制造时对所 有焊接接头进行全部无损检测等特殊要求。

3. 1. 16无损检测

无损检测的方法、比例、技术要求等由设计者在设计文件中予以规定。

3. 1. 17耐压试验

压力容器制成后，应当进行耐压试验。耐压试验分为液压试验、气压试验以及 气液组合压力试验三种。耐压试验的种类、压力、介质、温度等由设计者在设计文 件中予以规定。

3. 1. 18泄漏试验

耐压试验合格后，对于盛装毒性危害程度为极度、高度危害介质或者设计上不 允许有微量泄漏的压力容器，应当进行泄漏试验。泄漏试验根据试验介质的不同， 分为气密性试验以及氨检漏试验、卤素检漏试验和氮检漏试验等。泄漏试验的种 类、压力、技术要求等由设计者在设计文件中予以规定。

设计图样要求做气压试验的压力容器，是否需要再做泄漏试验，应当在设计图 样上规定。

铸造压力容器盛装气态介质时，应当在设计图样上提出气密性试验的要求。

带有安全阀、爆破片等超压泄放装置的压力容器，如果设计时提出气密性试验 要求，.则设计者应当给出该压力容器的最高允许工作压力。

3.2金属压力容器设计要求、

3. 2. 1安全系数及许用应力

3. 2. 1.1安全系数

确定压力容器金属材料（板、锻件、管和螺栓）许用应力（或者设计应力强度）的 最小安全系数，见表3-3、表3-4和表3-5的规定。

表3-3规则设计方法的安全系数

材料

（板、锻件、管）

安全系数

室温下的

抗拉强度

Rm

设计温度下的 屈服强度

KL g）

（注 3-1）

设计温度下持 久强度极限 平均值足 （注 3-2）

设计温度下蠕变 极限平均值（每 IOOOh蠕变率为 0.01%） R：

戒素钢和低合金钢

Wb N 2.7

ws ⅛ 1.5

MdNl.5

% 1.0

高合金钢

nb N 2.7

hs ⅛ 1.5

% N 1.5

Wn ⅛ 1.0

钛及钛合金~

nb m2.7

∕ιs ⅛ 1.5

πd ⅛ 1.5

Wn ⅛ 1.0

~镣及镣合金

nb ⅛2.7

ws ⅛ 1.5

πd ⅛ 1.5

nn ⅛ 1.0

铝及铝合金

nb N3.0

hs ⅛ 1.5

——

——

铜及铜合金

Hb ⅛=3.0

πs ⅛ 1.5

——

——

一…错及結合金一

Mb ⅛3.0

MSNL5

——

——

表3-4分析设计方法的安全系数

材料

（板、锻件、管）

安全系数

室温下的

抗拉强度

（注 3-3）

设计温度下的

屈服强度

R：Lg）

（注 3-1）

设计温度下持 久强度极限 平均值R= （注 3-2）

设计温度下蠕 变极限平均值 （每IoOoh蠕 变率为

0.01%） R；

碳素钢和低合金钢

nh ⅛≈2.4 .i

Hd ⅛ 1.5

% N 1.0

高合金钢

α2∕j3

ws ⅛ 1.5 F

∖ SL5

Wn ⅛ 1.0

素辭/螺柱（螺栓）的安全系懲

安全系数

II j,-t . -J- - 'J          t '.

:我晁理状态 '搭E二；5» ∙ ∙ ɪ 舞 & I'''； L ，‘

挤注L .., γ∙ . - •..                        ∙


设计淚度下 的屈月細度


设计温度下持久 强度极限平均值 足（注3-2）


碳素钢


∣,,,∙∙r∣l!,',,'l.∣!:∣!h'*1

齢"0W     22

III;IiliiiI!∣il⅜li⅛∣        ⅛ I


⅜∕IE 火 y；;.( /.

:K - __-E /            I


低合金钢与 马氏体高合金钢


奥氏体高台金钢


IIIIIilΨ∣!∣∣i!i∣∣!i!∣∣l∣l          何及

N'III^lIHIlhlllIliIli                          Λ

*櫚 ◎

J 二广二~二'一


flmwumj'∣iiiiiiii.1i,ii r fl !llll∣∣M∣ι<;!/((Il",(；I(If N. /   ∣∣!!ll∣!∣lψIlllilIII∣!H∣

i∣∣∣∣∣ll∣∣∣∣i∣∣!l!IIIllUII

f⅜W!i<

3 5伸棚 ɔ λ⅛t 3"

2"

"•注门'一

1⅛∕'


注3-1：对奥氏体不锈钢钢唄 如*产品标准允许采用并段且应材料标准给出了 &；lo,则可 以选用该值计算其许用应力。  ∖ %∖        W ' /

\ 二滲N-一             “洗泠: /

注3-2：此安全系数为1.0XlOt南舞館贍囈麵套'

、<->√⅛≈                          √ : ?:P -

注3-3：对分析设计方法，如果相应设计温度下的抗拉强度总，则可以选用

该值计算其许用应力。          F=M-

灰铸铁室温下抗拉强度安全系数不小于10.0,球墨铸铁室温下抗拉强度安全系 数不小于8.0o

铸钢室温下抗拉强度安全系数不小于4.0o

设计所取安全系数低于本规程规定时，应当按照本规程1-9的规定通过新技术评 审。

板、锻件、管的许用应力取室温下的抗拉强度RI、设计温度下的屈服强度 R：L（KO.2）、设计温度下持久强度极限平均值妣、设计温度下蠕变极限平均值（每 IoOOh蠕变率为0.01%）此除以相应安全系数后的最小值。（注3-4）

注3-4：对奥氏体高合金钢制受压元件，当设计温度低于蠕变范围并且允许有微量的永久变 R

形时，可以适当提高许用应力至0.9⅛02 ,但不得超过芸（此规定不适用于法兰或者其他有微 量永久变形就产生泄漏或者故障的场合）；对采用应变强化技术的奥氏体不锈钢深冷容器壳体， 其许用应力可以基于设计温度下的抗拉温度下的屈服强度RL <⅛,2）确定；对非 焊接瓶式容器瓶体」其许用应力可以基垣螭料性能热处理后的强度保证值确定。

螺栓的许用应力取设计温.设计温度下持久强度极限 平均值τ⅛除以相应安全系数眉的诺小值。

3. 2.2焊接接头

3. 2. 2. 1壳体接头设圻

用焊接方法制造的危⅛⅛⅛

划分按照GB 150的翊薦,飆当

接管蜂確间的： #商鈿与壳体

应己



......... inIIllI


接接头（压力祥器A、B类对接接头的 罅面焊透形式。 B⅛fet.. .'.      Il

稱焊接接头设计以成驢;套压力容器的焊接接 驛结构：    I'；

盤感度詹書和高度危菴澈玉力容器；， 组⅛⅛≡⅛力容器；M




3.2.2.2

压力容器的接聲如州L

头设计，有下列情礪忙I露

（1） 介质为易爆哉普讎

⑵要求气压试遢歳

（3）第HI类压力碱房

⑷低温压力容器F I

（5） 进行疲劳分析白⅛∣卷

（6） 直接受火焰加热侖會⅞容器亲

（7） 设计者认为有必要話

3.2.3焊接接头系数

⑴用焊接方法制造的压力蓉隽接接头形式及无损检测比例，按照 产品标准选取焊接接头系数；

（2） 除简单压力容器外，不允许降低焊接接头系数而免除压力容器产品的无损检 So

3.2.4试件（板）与试样

设计者应当在设计文件中提出焊接试件、耐腐蚀性能试件的制作要求，并且规 定试样的种类、数量、截取与制备方式、检验与试验方法、合格指标、不合格复验 要求等。

3. 2.4. 1制备产品焊接试件的压力容器

（1） 碳钢、低合金钢制低温压力容器；

（2） 材料标准抗拉强度下限值大于540MPa的低合金钢制压力容器；

（3） 盛装毒性危害程度为极度或者高度危害介质的压力容器；

（4） 应用应变强化技术的压力容器（对容积小于或者等于5m3连续批量生产的， 在相同设计、相同材料炉批号的情况下，最多30台压力容器选择一台制作产品焊接 试件）;

（5） 设计者认为有必要或者相应产品标准要求制备产品焊接试件的压力容器。

3. 2. 4. 2制备耐腐蚀性能试件的条件

（1） 要求做耐腐蚀性能检验的压力容器或者受压元件，应当制作耐腐蚀性能试 件；

（2） 要求做晶间腐蚀敏感性检验的不锈钢与镣合金制压力容器，其试件及试样应 当符合GB/T 21433—2008《不锈钢压力容器晶间腐蚀敏感性检验》或者相应产品标 准的规定。

3.2.5压力容器用管法兰

（1） 钢制压力容器管法兰、垫片、紧固件的设计应当参照HG/T 20592 ~HG∕T 20635—2009《钢制管法兰、垫片、紧固件》系列标准的规定；

（2） 盛装液化石油气、毒性危害程度为极度和高度危害介质以及强渗透性中度危 害介质的压力容器，其管法兰应当按照HG/T 20592〜HG/T 20635系列标准的规定， 并且选用带颈对焊法兰、带加强环的金属缠绕垫片和专用级高强度螺柱组合；无法 采用此类管法兰密封组合的，应当由设计者根据介质、压力与温度特性确定法兰连 接结构。

3. 2. 6泄漏信号指示孔

压力容器上的开孔补强圈以及周边连续焊的起加强作用的垫板至少设置一个泄 漏信号指示孔，多层筒节包扎压力容器每片层板、多层整体包扎压力容器每层板筒 节、套合压力容器每单层圆筒（内筒除外）的两端均至少设置一个泄漏信号指示孔。

3.2.7特殊耐腐蚀要求

有特殊耐腐蚀要求的压力容器或者受压元件，例如存在晶间腐蚀、应力腐蚀、 点腐蚀、缝隙腐蚀等腐蚀介质环境时，应当在设计文件中提出相应的耐腐蚀措施、 试验方法以及其他技术要求。

3.2.8塑料衬里设计

（1） 压力容器结构设计应当考虑金属基体与塑料衬里的变形协调，并且满足塑料 衬里工艺的要求；

（2） 压力容器本体上应当设置泄漏信号指示孔。

管壳式余热锅炉、蒸汽发生器等的水质应当符合GB/T 1576—2008(工业锅炉水 质》或者GB/T 12145—2008《火力发电机组及蒸汽动力设备水汽质量》的规定。

3. 2. 10无损检测

3. 2. 10. 1无损检测方法

3.2.10.2压力容器焊接接头无损检测

3. 2. 10. 2. 1无损检测方法的选择

3.2.10.2.2无损检测比例

3. 2. 10. 2. 2. 1 基本比例要求

压力容器对接接头的无损检测比例分为全部(100%)和局部(大于或者等于20%) 两种。碳钢和低合金钢制低温压力容器，局部无损检测的比例应当大于或者等于 50%o

3. 2. 10. 2.2. 2全部射线检测或者超声检测

符合下列情况之一的压力容器壳体A、B类对接接头，采用本规程3.2.10.2.1第 (1)项的方法进行全部无损检测：

“—— 耐压试验压力系数，按照表3-6选用；

P——压力容器的设计压力或者压力容器铭牌上规定的最高允许工作压力（对在 用压力容器为检验确定的允许使用压力或者监控使用压力），MPa;

[σ]——试验温度下材料的许用应力（或者设计应力强度），MPa;

[σ]t-—设计温度下材料的许用应力（或者设计应力强度）,MPaO

压力容器各主要受压元件，如筒体、封头、接管、设备法兰（或者人手孔法兰） 及其紧固件等所用材料不同时，计算耐压试验压力应当取各元件材料[σ∙] / [d∙f比值 中最小者；[B'不得低于材料受抗拉强度和屈服强度控制的许用应力最小值。

表3-6耐压试验的压力系数

压力容器的材料

压力系数〃

液（水）压

气压、气液组合

钢和有色金属

1.25

1.10

2.0Q

—

耐压试验时，试验温度（压力容器器壁金属温度）应当比压力容器器壁金属无延 性转变温度至少高30°C,或者按照产品标准的规定执行，如果由于板厚等因素造成 材料无延性转变温度升高，则需要相应提高试验温度。

（1） 凡在试验时，不会导致发生危险的液体，在低于其沸点的温度下，都可用作 液压试验介质；当采用可燃性液体进行液压试验时，试验温度应当低于可燃性液体 的闪点；

（2） 由于结构或者支承原因，不能向压力容器内充灌液体，以及运行条件不允许 残留试验液体的压力容器，可采用气压试验；试验所用气体应当为干燥洁净的空 气、氮气或者其他惰性气体；

（3） 因承重等原因无法注满液体的压力容器，可根据承重能力先注入部分液体， 然后注入气体，进行气液组合压力试验；试验用液体、气体应当分别符合本条第（1） 项和第（2）项有关要求。

3. 2. 13. 1气密性试验

气密性试验所用气体应当符合本规程3.2.12.3第（2）项的规定，气密性试验压力 为压力容器的设计压力。

可采用氨-空气法、氨-氮气法、100%氨气法等氨检漏方法。氨的浓度、试验压 力、保压时间等由设计者在设计文件中予以规定。

3.2.13.3卤素检漏试验

卤素检漏试验时，压力容器内的真空度要求、釆用的卤素气体种类、试验压 力、保压时间以及试验操作程序等由设计者在设计文件中规定。

氮检漏试验时，压力容器内的真空度要求、氮气的浓度、试验压力、保压时间 以及试验操作程序等由设计者在设计文件中规定。

3.2.14超高压容器设计专项要求

3.2.14.1设计方法

（1） 超高压容器应当采用爆破压力法或者弹塑性分析法进行静强度设计；采用弹 塑性分析法时，载荷放大系数应当大于或者等于2.0；

（2） 超高压容器应当进行疲劳分析。

3. 2. 14.2. 1爆破压力法的安全系数

超高压容器的爆破安全系数，当按照材料的拉伸试验数据计算爆破压力时，应 当取大于或者等于2.2,对于超高压水晶釜应当取大于或者等于2.4；当按照材料扭 转试验数据计算爆破压力时应当取大于或者等于2.2。

3.2.14.2.2疲劳分析的安全系数

疲劳分析时，交变应力幅和循环次数的安全系数分别取2和15。

3.2.14. 2.3螺柱（螺栓）的安全系数

,设计温度下屈服强度安全系数不小于L8。

3.2.14.3最高壁面温度

在预计的最高温度点设置可永久记录的测温装置，并且规定测温孔的位置与尺 寸，控制超高压容器的最高壁面温度不得高于钢材允许的使用温度。

3. 2. 14. 4无损检测

超高压容器的无损检测方法包括超声、磁粉、渗透和涡流检测等。设计者应当 按照本规程及相应产品标准的要求在设计文件中规定无损检测方法、检测比例、实 施时机和技术要求。

自增强处理应当釆用液压增压法，并且采用合适的方法控制筒体内壁面的残余 环向应变，其值不得超过2%。

3.2.14.6 耐压试验压力

超高压容器的耐压试验一般采用液压试验，最低试验压力（PT）按照公式（3-2）

__ 27 __

计算。


PT =l-12p~^

^pθ,2


(3-2)


式中：

P ——超高压容器的设计压力（对于在用超高压容器可取工作压力），MPa;

&0.2——试验温度下材料的屈服强度，MPa;

¾2——设计温度下材料的屈服

3.2.15简单压力容器设计专員

3.2.15.1 岫

简单压力容器的设计总图，除；

容：            窗

（1） 焊接方法和要哪?忐

（2） 采用试验方法设3協⅛

3-2-15∙2设计亦

简单压力容器主駿

3-2.15.2.1 剛

力，并且周向永久

瀏川川

3. 2" 2 2 ∏⅜

用计算方法确定舞

（1）总体薄膜应力亲%


<∣> P.. J

fe≡i⅛t

压

超



足本规程3.1.4.4 W要求外，还应当包括以下内



件白


■鴛考姦*天财f •「：   h瞄蜘

用试验方法或曦计算方法确定。

…      ⅛⅛⅛

z<.       te≤

統寵淼我 Wr        IlIlIIlIIllllliI恤1|!

鼬巍6»破压或啪得小于4倍的设计压

f  "ii  0 醐 Iii

时，应当满足以下妻

π    亠宀 F...... TJ汩｝


籲I百焊接接关,粛体计算厚度增加15%。




3.2. 15.3 最小壁圍

壳体成形后的实际壁厚X奥*体不锈钢制简单压力溶器不得小于Imm,碳素钢 制简单压力容器不得小于2m⅛t° '

3.2. 15.4无损检测抽查   潛…

按照计算方法设计的简单压力头应当按照NBZT 47013进行射线

检测抽查，技术等级不低于AB级，合格级别不低于皿级。抽查原则如下：

（1） 对接焊接接头采用自动焊或者机动焊时，调整焊接工艺后，应当对首台产品 进行射线检测；

（2） 制造过程中，每批产品（注3-5）至少抽1台进行射线检测，日产量不足1批 时，也必须抽1台进行射线检测；

（3） 对接焊接接头采用手工焊接，在每个焊接操作人员（以下简称焊工）每天焊接 的产品中，至少抽1台产品进行射线检测；





注3-5：简单压力容器组批原则见本规程4.292的规定。

3.2.16快开门式压力容         ⅛vλ

快开门式压力容器，是指舟舟矗有赢瓚封头与主体间带有相互嵌套 的快速密封锁紧装置的压丿*     险(例如帛E螺栓)连接的不属于快开门


式压力容器。快开门式压'        亨虑疲劳载極影响。

设计快开门式压力兌       ［设置安全联艦置，并且对其使用环

境、校验周期、校验方旗爲          k规定6 L

安全联锁装置应学辭            ：

⑴当快开门达至限       压运行；

(2)当压力容器的陶車罰完 3.3非金属压W容髀计要


.. - 一一 _ . .......M 聴盟帆.®                                    一. …… .•一 IliIlIlMlhh瀬

方能打开快开门

⅛  ∕λ" .：■


(Ill I 宣                                                                     !∣l∣!聊剛

3 3 1 石黑 Fk ⅛≡⅛5- -          疗：- 哪膘

•石墨压力容器的m 卜麝".∙ I

.⑵最大设计内压,⅛⅛∖廖"二"./

⑶最低设计温度,ɪ; W      /

(4)最高设计温度，205七、\         /

3∙3∙L2安全系数和许高ζ/

用于设计的许用应力值为石凰告(CMQ)中指定设计温度下抗拉 或者压缩试验平均值的80%除以安性危害程度为极度或者高度危害介 质时，安全系数选7.0) o

所选择的石墨材料应当保证工作条件下的耐腐蚀性。

耐压试验压力不得低于1.5倍的设计压力，盛装毒性危害程度为极度或者高度危 害介质的压力容器，其试验压力不得低于L75倍的设计压力。

耐压试验介质一般釆用清洁的水。

盛装毒性危害程度为极度或者高度危害介质的压力容器，应当在不低于设计压 力的试验压力下，进行所有接头和连接处的泄漏试验，试验方法由设计者规定。

盛装毒性危害程度为极度或者高度危害介质的压力容器，设计者应当在设计文 件中提出粘接试件的制作要求，并且规定试样的数量、制备方式、检验与试验方 法、合格指标、不合格复验要求等。

3.3.2纤维增强塑料压力容器

纤维增强塑料压力容器的设计分为以下三种类型，设计者应当根据设计参数、 设计方法、制造工艺等确定设计类型并且在设计文件(设计总图)中注明：

形温度应当高于设计温度20°C以上。

3.3.2.3设计方法及安全系数

3.3.2.4铺层设计

纤维增强塑料压力容器的铺层设计至少包括以下内容：

⑶铺层的次序、方向和层数；

3.3.2.5粘接设计

粘接设计应当保证粘接接头许用承载力不低于接头处环向、轴向和剪切载荷。

耐压试验一般釆用液压试验，试验介质应当为清洁水或者其他合适液体；对于 不适合液压试验的压力容器，可采用气压试验。

试验内压不得低于1.1倍设计内压，试验外压不得低于1倍设计外压。

'II型容器，耐压试验时应当进行声发射检测。当无法进行声发射检测时，试验 内压不得低于1.25倍设计内压，试验外压不得低于1.1倍设计外压但不得大于 0.1MPaO

3.3.3非金属压力容器中的金属受压元件的设计

非金属压力容器中的金属受压元件的设计应当符合本规程中关于金属压力容器 的相应规定。



4.1制造通用要求

（1）压力容器制造（含现场制造、现翅组焊、现场粘接，注41）单位应当取得特 种设备制造许可证，按照批准的西冬依据有关法规、安全技术规范的要 求建立压力容器质量保证体系并造单位及其主要负责人对压力容器 的制造质量负责；    /<   「

⑵制造单位应当严格紙

关法规、安全技术规％及技术标准，按照设计文件


的技术要求制造压力容器铃進

注4-1：固定式压力容聲'鱒场尙 器（含球罐）在使用现场进会瞄 行的非金属压力容器的福赢曽

•简单压力容器、曙育麝

型式试验的项目、⅛⅛⅛应

首次制造瓶式*麗、讒丄绝

过国家质检总局核i⅜蕴

足相应产品标准的蘇I ⅛

需要进行监督检蜒;喊

造单位应当约请特种设海签 督检验证书》,方可出厂。、、

4.1.4质量计划   \

（1） 制造单位在压力容器制规程、产品标准及设计文件的要求 制订完善的质量计划（检验计划）K当包括容器或者受压元件、部件的 制造工艺控制点、检验项目；

（2） 制造单位在压力容器制造过程中和完工后，应当按照质量计划规定的时机， 对容器进行相应的检验和试验，并且由相关人员作出记录或者出具相应报告。

4.1.5产品出厂资料或者竣工资料

压力容器出厂或者竣工时，制造单位应当向使用单位至少提供以下技术文件和 资料（注4-2）,并且同时提供存储压力容器产品合格证、产品质量证明文件电子文档 的光盘或者其他电子存储介质：

S⅛⅛>现场粘接」縛備无法运输的大型压力容 ⅛j⅜te^现场进行的长財容器组焊、在使用现场进


瞄胸

质检总局核准的橙验机构进行型式试验，

√⅛⅛           '                                                                           IllllIlllIlllIllllblIllIII

岬产昂标准的要卵Si

段容體Itn制造单位®實试制样品容器并且经 ∣B⅛⅛⅛,试验的*鬣、要求及结果应当满 j" 「 g

PT-- If

京翻灌：4,1.5.2压咿器受压元件、部件），制 ,期篆南造过程进行监彝验并且取得《特种设备监



（1） 竣工图样，竣工图样上应当有设计单位设计专用章（复印章无效，批量生产 的压力容器除外），并且加盖竣工图章（竣工图章上标注制造单位名称、制造许可证 编号、审核人的签字和“竣工图”字样）；如果制造中发生了材料代用、无损检测方 法改变、加工尺寸变更等，制造单位按照设计单位书面批准文件的要求在竣工图样 上作出清晰标注，标注处有修改人的签字及修改日期；

（2） 压力容器产品合格证（含产样见附件B）和产品质量证明文件； 产品质量证明文件包括材料清单尊质量证明书、质量计划、外观 及几何尺寸检验报告、焊接茂峪、热处理报告及自动记录曲

线、耐压试验报告及泄漏试验


压力容器，还包括封口真律


、产品铭牌的拓印睫或者复印件等；对真空绝热 空夹层泄漏率、静态蕤:率等检测结果；



（3）《特种设备监督繼導


5 >lfi⅛实施监督检验鬲

（4）设计单位提供的曝力 注42简单供

4∙1∙9 10 11 12 13 14 15 16∙2压力弱磐軍 单独出厂的压璃牌航 束、人孔部件等）的q∣*擊，应


T O -;              p⅛∖


S7≠品合格证和屜抻设备监督检验证书》。 稣品.出Jr资料密

件、

元彳


.御节/封头、锻件咿受压部件（如换热管 i⅛⅛牽位提供其产品府蛹怔明文件。

S* ≡⅛ OS 产品出厂资料或龄

4. 1.6产品铭成W

制造单位必须在薦I 久，采用中文（必要时W 下内容：

（1） 产品名称；

（2） 制造单位名称；


y.>v∙.                   «11岫I

IllIIiIl!iniHilIliMllIi


FkN∙ f …一…一    ’                          IIIIIi!IllllllllliliiIiIIII

終年 W    ;                                   IIlIII!∣illb∣!il?!蝸

料于压力容器嬴使用年限。


I ；：                            隱爲

飜设产品铭牌o ,M⅛应当清晰、牢固、耐 廠關島------o产露牌上的项目至少包括以

产品铭牌的格式见附件C。

制造单位需要对原设计文件进行变更，应当取得原设计单位同意变更的书面批 准文件，并且对改动部位作详细记载。

4.1.8无损检测

制造单位应当按照设计文件的规定编制无损检测工艺文件并且实施。无损检测 人员应当按照相关技术规范进行考核取得相应资格证书后，方能承担与资格证书的 种类和级别相对应的无损检测工作。

4. 1.9耐压试验

压力容器制成后，制造单位应当按照设计文件的规定进行耐压试验。

4. 1.9. 1耐压试验前的准备工作、

4. 1.9. 2耐压试验通用要求

4. 1.9. 3液压试验

——34——

4. 1.9. 3.1液压试验程序

4. 1.9. 3. 2液压试验合格标准

进行液压试验的压力容器，符合以下条件为合格：

4. 1.9.4气压试验

4. 1.9.4. 1 气压试验程序

4. 1.9. 4. 2气压试验合格要求

气压试验过程中，压力容器无异常响声，经过肥皂液或者其他检漏液检查无漏 气、无可见的变形即为合格。

4. 1.9.5气液组合压力试验

气液组合压力试验的升降压要求、安全防护要求以及试验的合格标准按照本规 程4.1.9.4的有关规定执行。

4.1.10泄漏试验

制造单位应当按照设计文件的规定在耐压试验合格后进行泄漏试验。

4. 1. 10. 1 气密性试验

4.1.10.2其他泄漏试验

氨检漏试验、卤素检漏试验、気检漏试验等泄漏试验由制造单位按照设计文件 的规定进行。


4.2金属压力容器制造要求


4. 2. 1焊接

4.2. 1. 1焊接工艺评定


压力容器焊接工艺评定的要求如下:___

要求；                 Z

单位焊接责任工程师簫,i⅛术责襲煙

术档案；     糾W

⑸焊接工艺评禪爺

应当至少保存5年。恩2

IlI))Iil<l∣i∣∣lll!IllIIll∙,∣l SS

4.2. 1.2 焊工 Ig≡ ≡g

⑴压力容器焊. .        M

《特种设备作业人员i≡鶯 ≡½⅛¾gfC内承担合格速飽围内的焊接工作；

• (2)焊工应当按照嫩章地籀谭審勲⅛指导书膺§隽且做好施焊记录，制 造单位的检査人员应当办W⅛灘⅛雙箋薮进行检查；F

⑶应当在压力容器近的指定部位扌贝焊工代号钢印，或者在焊 接记录(含焊缝布置图)中记参学 弋号，焊接记录歹少必品质量证明文件；

⑷制造单位应当建立焊丄技

4. 2.1.3压力容器拼接与组聲

(1)球形储罐球壳板不允许拼接；



.FfF 、"： -         ∖ ¾

74½⅛⅛⅛∙过程进行监曷}



MS巻犧就吿(PQR)和短工艺规程应当由制造 争赛关1⅛⅛"经过监督检蘇员签字确认后存入技 a⅛

.宀"W ： .C3 ".                        P!∣l∣ll∣∣ll∣llllll∣ll∣∣h

.∣∙r'-那F }                    -                                           IWIIPI'lιφl∩∣∣

麼鮮沔艺评定失效舞焊接工艺评定试样

时幻■- .∙..∙." •/ " 、： IlIIljg

有案義呆规范的规定考格，取得相应项目的




4.2. 1.4焊接返修

焊接返修(包括母材缺陷补焊)的要求如下：


工艺规程支持，施焊时应当有详尽的返修记录；

(3)焊缝同一部位的返修次数不宜超过2次，如超过2次，返修前应当经过制造 单位技术负责人批准，并且将返修的次数、部位、返修情况记入压力容器质量证明


文件;


(4)要求焊后热处理的压力容器，一般在热处理前焊接返修，如在热处理后进行 焊接返修，应当根据补焊深度确定是否需要进行消除应力处理；


4. 2. 2试件(板)与试样/

4. 2. 2. 1制备母材邮程谭件的条件

在制造过程中需要難     …

时，应当制备母材热处握試僖



制备。

4.2.2.2


蹴者改善材料力學(性能(见本规程4.2.6.1)

Sij L . ■' L 入、

制备产品焊接试熊W允许将两种试件合并

⅛*f,         IiB

Ml≡½g3   ⅛⅛⅛

Eg*  牖褊

潔整凿錦魏費IiiilIllllIIlN1"咽1I

E f∙,^b%E∙.∙.心“        …               Il"'". .h.∣l∣∣!I血i


(1)产品焊接试l⅛ 毓咼节飾⅛婢縫南延长部位与筒闱嚴时施焊(球形压力容

器和锻焊压力容器聽W.靂"'   ⅛

⑵试件的原材慢%

同厚度和相同热处理嚨;费

艺施焊，有热处理要求顧

取措施保证试件按照与压為容..

伸。              \咬


容


■■- .1 -                    ， I                                                  lι!∣M%?*嗣I'

⅛⅛⅛ft容器用材具有柑周标准、相同牌号、相

Iff

SW

籲野用.与施焊压力,會羅相同的条件和焊接工

'"⅛⅛随压力容器学起热处理，否则应当采

工艺进行热处理謗

辛器试件，应当按相廬产品标准进行应变强化预拉




4. 2. 2. 3焊接试件与母材热学性籠检验

⑴试样的种类、数量、截取与计文件和产品标准的规定;


(2)力学性能检验的试验方法、试验温度、合格指标及其复验要求按照设计文件


和产品标准的规定C)


4.2.3胀接

热交换器管板与换热管的胀接可采用柔性胀接方法或者机械胀接方法。施胀 前，制造单位应当制定胀接工艺规程，操作人员按照胀接工艺规程施胀。

4. 2. 4外观要求

4. 2.4. 1壳体的外观与几何尺寸


壳体的外观与几何尺寸检査方法及其合格指标按照设计文件和产品标准要求。 检查的主要项目如下：

（1） 主要几何尺寸、管口方位；

（2） 单层筒体（含多层压力容器内筒）、筒体与封头、球壳的纵、环焊缝棱角度与 对口错边量；

（3） 多层筒节包扎压力容器、整体包扎压力容器的松动面积和热套压力容器热套 面的间隙；

（4） 凸形封头的内表面形状公差及碟形、带折边锥形封头的过渡段转角半径；

（5） 球壳顶圆板与瓣片形状、尺寸；

（6） 不等厚对接的过渡尺寸。

4. 2. 4. 2焊接接头的表面质量

（1） 不得有表面裂纹、未焊透、未熔合、表面气孔、弧坑、未填满和肉眼可见的 夹渣等缺陷；

（2） 焊缝与母材应当圆滑过渡；

（3） 角焊缝的外形应当凹形圆滑过渡；

（4） 按照疲劳分析设计的压力容器，应当去除纵、环焊缝的余高，使焊缝表面与 母材表面平齐；

（5） 咬边及其他表面质量，应当符合设计文件和产品标准的规定。

4. 2. 5无损检测

4. 2.5. 1无损检测的实施时机

（1） 压力容器的焊接接头应当经过形状、尺寸及外观检查，合格后再进行无损检 测；

（2） 拼接封头应当在成形后进行无损检测，如果成形前已经进行无损检测，则成 形后还应当对圆弧过渡区到直边段再进行无损检测；

（3） 有延迟裂纹倾向的材料至少在焊接完成24h后进行无损检测。

4. 2.5. 2局部射线检测或者超声检测实施要求

（1） 局部无损检测的部位由制造单位根据实际情况指定，但是应当包括A、B类 焊接接头交叉部位以及将被其他元件覆盖的焊接接头部分（注4-3）;

注4-3：搪玻璃设备上、下接环与夹套组装焊接接头以及公称直径小于25Omm的接管焊接 接头的无损检测要求按照搪玻璃设备的国家标准或者行业标准规定。

（2） 经过局部无损检测的焊接接头，如果在检测部位发现超标缺陷时，应当在已 检测部位两端的延伸部位各进行不少于25Omm的补充检测，如果仍然存在不允许的 缺陷，则对该焊接接头进行全部无损检测；

（3） 进行局部无损检测的压力容器，制造单位也应当对未检测部分的质量负责。

4. 2.5. 3无损检测记录和报告

制造单位或者无损检测机构应当如实填写无损检测记录，正确签发无损检测报 告并且对无损检测报告的真实性、准确性、有效性负责，妥善保管射线底片和超声 检测数据等检测记录(含缺陷返修前记录)和报告。

4.2.6热处理

4. 2. 6. 1需要热处理的情况

4. 2. 6. 2热处理实施要求

4.2.7锻钢、铸铁、不锈钢与有色金属制压力容器的专项要求

4. 2. 7.1锻焊式压力容器

4. 2. 7. 2铸造压力容器

4.2.8超高压容器制造专项要求

4. 2. 8. 1材料检验

验；复验项目包括化学成分、力学性能：：逐彳春组织、晶粒度、非金属夹杂物和无损 检测；对外协的其他受压元件用锻应当提供齐全的锻件材料质量证明 书和检验报告。

超高压容器的无损横,



4. 2. 8. 2无损检测

4. 2.8. 2. 1无损检测丿


S Et廨緋特加移备无损检测峙以上(含II级)资格证 书，并且具有压力容行，超声检編艮告应当由取得HI级资 格证书的无损检测人験r` 廖沙,••• 丁""


4.2∙8∙2∙2 无曜、i 踰"「

I础惴⅛∣∣          l

(1)超高压容器的蹦体觐质蒙 调质热处理后必须同Ell版圖［头” 次100%的超声检测;飙国，

⑵筒体内外表曬肌§土完


H取后应当分别进行T臟100%的超声检测， 愈⅛超'声检测,，其他受瞬件应当至少进行一 «          岫關⅛


Wu?,' •.…                                                IIiiilhlIi∣!lIibIiIiuni

t ' ,            :                                                                                        Ilil........................

LMF：”「-，一 ■   =                   ................

MW f(M)%.的磁粉燃⅛或者渗透检测(内径 小于5OOmm的筒体可§      l^⅛⅛!ll),外径小于25OmI⅛南筒体可只进行涡流检

测；         舔•"    "

测;                      β⅛!             r

4∙2.8∙3自增强处理

制造单位应当按照设计文件的曾强处理工艺并且实施。

4.2.9简单压力容器制造专项要求

4. 2. 9. 1简单压力容器的型号

同时满足以下要求的简单压力容器可以划分为同一型号：

4.2.9.2简单压力容器的组批原则

相同型号和图号的简单压力容器可按批组织生产。组批的要求如下：

4.2.9.3焊接接头

焊接接头的抗拉强度不得低于母材标准抗拉强度下限值，并且不得有危及压力 容器安全的缺陷。

按照试验方法设计的简单压力容器，制造单位在制造过程中，应当进行爆破试 验。

4. 2. 9. 4. 2 合格要求

简单压力容器的爆破试验的合格要求如下：

爆破试验不合格时，允许从该批压力容器中再抽取2台进行复验，2台均合格后 则该批合格。对接焊接接头采用手工焊接的，在该焊工当天焊接的压力容器中，再 抽2台进行复验，2台均合格后则该焊工当天焊接的简单压力容器合格。

爆破压力达不到要求的，该批或者该焊工当天焊接的简单压力容器判为不合格。

4. 2. 9.5无损检测

简单压力容器的射线检测按照以下要求进行：

——42——

同一型号的简单压力容器首批生产前，制造单位应当向具有相应资质的型式试 验机构提出型式试验申请，申请时应当提交齐全的设计文件。型式试验机构应当到 制造现场抽取简单压力容器样机1台，经资料审查和样机相应的检查、试验，证明 样机符合本规程和设计文件要求，出具型式试验报告(包括试验结论、限制条件，并 且用图和文字对样机作必要的说明)和型式试验证书。

改变主要制造工艺、修改设计文件导致型号改变或者停产时间超过6个月重新 生产时，应当重新进行型式试验。

简单压力容器型式试验项目至少包括以下内容：

4.3非金属压力容器制造要求

当以下重要因素发生变化时，应当重新进行工艺评定：

（3）工艺参数（例如工艺压力范围、工艺时间范围、工艺温度范围、真空范围）。

4. 3. 1.2. 2工艺评定报告（CMQ）

工艺评定报告应当包括石墨材料的室温及材料最高允许使用温度下的抗拉强 度、抗弯强度（仅对换热管）、抗压强度、渗透系数（仅对盛装毒性危害程度为极度或 者高度危害介质的压力容器材料）O

4.3∙L2∙3试件和性能试验

试件的尺寸应当满足制取标准湘ɪ的要求，并且按照相应的试验方法 标准进行性能试验。

4. 3. 1.3粘接工艺评应

4. 3. 1.3.1重新进艺评定卽重要因素 当以下重要因素发製锤初进行粘接工？⅜定: ⑴接头设计和间島；牒  Sni

⑵表面准备状态滅g ⑶粘接材料参5 ⑷工艺参数例諏寸麒 4.3. 1.3.2粘爵掛

粘接工艺评定JP≡⅛






t充箱發而解：涸花剂等）；∣⅛

IIlIIlIlllIIIlIIll⅛

温、~、    .         瞄

•'                                                                                          IllIllIlIIIlINWM"Illi

定扌                         . ■ .■           ■国IIIl

演&括   .净撮高允许使用温!鹰炉的抗拉强度。

S*试嶼感验「 B

试件应当按照设嶼接阡型麟I：艺要求制作，试件棘寸应当满足制取标准 试样每组io件的要求LM屢*照働⅛⅛鐵验方法标准进行毎寵试验。

4.3.1.4 粘接 g碱……   J

制造单位应当对从舗盧屈蠢器及零部件粘接晚的操作人员进行培训考

核。            \ \         ■/

当粘接操作人员在6个義内&有粘接作业或者対其粘接操作能力有怀疑时，应 当重新进行考核。

4. 3. 1.5材料修补


硕!|网∣i∣H

V.1;




材料可以采用经过评定的粘接工艺进行修补。

材料修补应当有详细的记录，其内容至少包括粘接型式、粘接部位尺寸、材料 牌号、材料制造单位、粘接工艺参数（接头间隙、固化温度和时间等）、粘接操作人 员及修补时间等。

粘接缝同一部位的修补不宜超过2次，如超过2次，修补前应当将情况总结并且 经制造单位技术负责人批准，修补的次数、部位、修补情况应当记入质量证明文件。

4. 3. 2.5制造成型工艺

4.3.2.6工艺评定人员要求

成型和粘接工艺评定应当由制造单位的操作人员(经过培训考核合格，不允许借 用外单位人员)按照拟定的工艺指导书进行操作、制作。

4. 3. 2. 7制造检查

每台纤维增强塑料压力容器应当进行出厂检验，检验项目包括：外观质量、几 何尺寸(厚度、直径、锥度、高度等)、固化度、树脂含量、总质量、力学性能。

热塑性塑料衬里与结构层不得分层。

按照设计要求进行耐压试验，压力升降速度每分钟不得超过2%的试验压力。

4.3.3非金属压力容器中的金属受压元件的制造

非金属压力容器中的金属受压元件的制造应当符合本规程中关于金属压力容器 的相应规定。

5安装、改造与修理

5.2改造与重大修理

压力容器改造或者修理人员在进入压力容器内部进行工作前，使用单位应当按 照安全生产的有关规定，参照定期检验的要求，做好准备和清理工作，达不到要求 时，严禁人员进入。

5.2.4非金属压力容器改造或者修理专项要求

有下列情况之一的压力容器，在改造与重大修理施工过程中应当进行耐压试验：

(D用焊接(粘接)方法更换或者新增主要受压元件的；

6.1.9监检项目

监检员应当依据本规程、设计文件规定的产品标准和制造技术条件、工艺文 件，综合考虑所监检的压力容器制造、施工过程对安全性能的影响程度，结合受检 单位的质量保证体系实施状况，基于产品质量计划确定监检项目O

监检员确定的监检项目，不得低于本规程6.2至6.5的相关要求。

监检项目分为A类、B类和C类，其要求如下：

监检机构根据监检工作的需要，制定有关监检工作见证和监检记录的要求。

6.1.11监检机构存档资料

监检工作结束后，监检机构应当及时出具监检证书并且将相关监检资料存档， 保存期限不少于压力容器设计使用年限。监检资料至少包括以下内容：

（1） 监检证书；

（2） 监检完成后的质量计划复印件、监检记录等有关的监检工作见证；

（3） 压力容器产品数据表；

（4） 《监检联络单》和《监检意见书》；

（5） 监检机构质量管理体系文件中规定存档的其他资料。

6.2制造监检

受检单位在制造投料前将压力容器的设计文件、质量计划、焊接工艺规程（或者 粘接工艺规程，下同）和热处理工艺等相关工艺文件提交监检员审査。

监检员逐台审查压力容器的设计文件、质量计划和相关工艺文件，并且在设计 总图上签字。如果监检的压力容器为定型产品（注6-2）时，监检员可以按照型号进行 设计文件审查。

注6-2：定型产品，是指具有相同设计文件、相同工艺文件、相同质量计划的压力容器产品。

6.2.1.1.1设计文件审查

至少包括以下内容：

（1） 设计单位的资质、设计总图及设计变更（含材料代用）的批准手续；

（2） 受检单位外来图样工艺审图的见证资料；

（3） 本规程3.IAl要求的设计文件齐全性；

（4） 设计采用的法规及产品标准、主要受压元件材料标准的有效性，当采用国际 标准或者境外标准设计时还应当审查设计文件与我国基本安全要求的符合性申明；

（5） 审查本规程3.1.5要求的新技术评审和相应的批准手续；采用试验方法设计 时，确认试验过程的监检资料；

（6） 需要进行型式试验产品的型式试验报告（证书）；

（7） 设计总图上注明的无损检测要求、热处理要求、耐压试验和泄漏试验要求是 否符合本规程规定。

6.2.1.1.2工艺文件审查、

（1） 审查相关工艺文件的批准程序；

（2） 焊接工艺规程与依据的焊接工艺评定的符合性；

（3） 当釆用本规程及产品标准中没有规定的无损检测方法、消除焊接残余应力方 法、改善材料性能方法、泄漏试验方法等新工艺时，审查本规程要求的技术评审和 相应的审批手续。

6.2.1.1.3质量计划审查

审查质量计划的批准手续，以及以下内容与本规程及产品标准、设计文件规定 的符合性：

完成质量计划审養瘡，SS

顼目

项目。

6∙2∙L2材料蠟睥

6∙2∙1∙2∙1 材

监检至少包括以!1⅛蠢

⑴审查主要受瓚藏

验


j⅝⅛⅛;:

证明书原件或者加盖繇经营单位公章和经办


负责人章的复印件，布善欄

巒学性能等与本讐的符合性； pli⅛,并且未純监检时，按照本条第 豔压元件为外协件蟲外购件，并且已实施监


⑴、(2)项的内容实施疏Y? _____________


检时，审查外协件和外购件验收的见证资料和监检证耘

符合性；

6. 2. 1.2.2材料标志移植监检(C/B类)

(1)主要受压元件材料标志移植监检，监检员根据受检单位质量保证体系实施状 况和压力容器的材料种类，确定主要受压元件材料标志移植的现场抽查数量；

（2）当主要受压元件用材料为特殊材料（注6-3）时，现场抽查材料标志移植情况。

注6-3：特殊材料是指标准抗拉强度下限值大于540MPa的低合金钢钢板、奥氏体-铁素体 不锈钢钢板、低温压力容器用钢板、有色金属以及受检单位首次施焊的材料（含满足上述条件的 复合钢板，下同）。

制造过程存在受压元件材料代用时，审查原设计单位的书面批准文件。

6. 2. 1.3耐压试验与泄漏试验监检=W

6. 2. 1. 3. 1〈基本要求 ...


（1） 受检单位应当保证压力容的零序及检验已全部完成，耐压试 验与泄漏试验的准备工作符涂游及产品标准、*谣计总图规定的制造技术条件的 要求；



（2） 受检单位应当提科金拠⅛庫试荚的时间，戦员应当按时到达耐压试

验现场。       /1斜 鑫'


6. 2. L 3. 2耐压塑鬱（讎.―

监检至少包括以无爾額  魅疣•


乔质、点騎温度二试验压力和德廳时间是否符合本规程

≡'fR≡. • 1

卩'见的变形Λ '试验过程嗽着恍异常的响声。

⅛-.;:. ʃ-; \    '窘睁罕％：我 iU負；B ..........................

- ■■       ⅛7 Eg疝心威Z * *、∙∙              IllIlIlIIIlIlllllIlIlIlllIl


⑴检查确认耐麟邊

及产品标准、设计总商如簪

制


⑵确认耐压试

6-2. 1.3. 3 泄⅛⅛⅛（

物即 i∣∣∣∣

i与本规程及产品硕、设计总图规定的符


审查泄漏试验的晦

合性。

6. 2. 1.4 ɪ-ɪd J A、-1 I


6'.2. 1.4. 1产品出幣制ʌ 靂…,

当监检对象为整台压癖器∖1⅛组焊或者现场制造的压力容器时，出厂（竣工） 资料的审查至少包括以下内容⅛・


（1） 产品出厂资料（竣工图崔、    __    质量证明文件）的批准手续以及

与本规程、产品标准要求的齐全性

（2） 设计修改、变更的批准手续及图上的标注；

（3） 超压泄放装置质量证明书及其校验报告，其制造单位是否持有特种设备制造 许可证，其校验报告和动作压力与安全技术规范要求的符合性。

当监检对象为本规程6.1.2.1第（3）项的简节、封头、球壳板或者换热管束时，审 查产品质量证明文件的批准手续，其内容与本规程及产品标准要求的符合性。

监检员检查产品铭牌的内容与本规程及产品标准要求的符合性。

6. 2. 1. 6监检钢印与监检证书

监检钢印与监检证书应当符合以下要求：

6.2.2金属压力容器监检要求

6. 2. 2. 1焊接工艺评定监检

当受检单位需要进行焊接工艺评定时，监检员应当对焊接工艺的评定过程进行 监检。监检至少包括以下内容：

6. 2. 2. 2焊接过程监检(C/B类)

监检至少包括以下内容：

6.2.2.3产品焊接试件监检

监检至少包括以下内容：

6. 2. 2. 4 .现场制造和现场组焊的组对监检(B类)

受检单位在压力容器组对后焊接前将组对质量检验记录或者报告提交监检员。

监检员审查组对质量的检验项目与本规程及产品标准、设计文件规定的符合 性；对组对精度、坡口表面质量、坡口间隙等进行现场抽查。抽查数量根据压力容 器的组对难度确定。

受检单位在耐压试验前，将压力容器外观与几何尺寸的检验报告提交给监检 员O监检员在耐压试验前进行宏观检查o

6. 2. 2.5. 1记录与报告审查(C类)

监检员审查外观与几何尺寸检验报告的批准手续；审查外观与几何尺寸检验报 告中的检验项目与本规程及产品标准、设计文件规定的符合性。

6.2.2.5.2宏观检查(B类)

宏观检查至少包括以下内容：

6.2.2.6无损检测监检

受检单位在压力容器热处理或者耐压试验前，将焊接接头无损检测记录与报 告、射线检测底片提交监检员审查。

6. 2. 2. 6. 1无损检测记录与报告审查(C类)

审查至少包括以下内容：

6.2.2.6.2射线底片审查(C类)

监检员根据受检单位质量保证体系的实施状况、压力容器焊接结构复杂程度和 材料的焊接性，确定射线底片审查的数量和部位，审查射线底片质量及评定与本规 程及产品标准、设计文件规定的符合性。

射线底片审查的数量和部位至少满足以下要求：

改造与重大修理施工方案审查合格后，监检员按照本规程6.1.9的要求，在质量 计划中明确监检项目。

检査至少包括以下内容：

监检至少包括以下内容：

压力容器施工竣工后，监检员对改造与重大修理的质量证明文件以及改造与重 大修理部位竣工图审査合格后，出具监检证书。

6.4进口压力容器的监检

6. 4. 1监检依据

本规程及贸易合同中约定的建造规范、标准。

6. 4. 2监检方式

进口压力容器的监检可以采用制造过程监检的方式进行。未能在境外完成制造 过程监检时，应当在压力容器入境到达口岸或者使用地后，由经质检总局核准的检 验机构对产品安全性能进行监检(以下简称到岸检验，注6-4) o

对于进口成套设备中由境内制造单位制造的压力容器，如果已经由制造单位所 在地的监检机构按照本规程6.2的要求进行了监检，压力容器到达口岸或者到达使用 地后，不再重复进行到岸检验。

注6-4：到岸检验是指在进口压力容器到达口岸或者使用地后进行的产品安全性能监检，以 验证其是否符合本规程的基本安全要求O

6. 4. 3监检程序

——58——

进口压力容器监检的基本程序：

进口压力容器的单位或者境外压力容器制造单位应当向使用地或者口岸地(使用 地不确定时)的监检机构提出监检申请。

当采用国际标准或者境外标准设计的压力容器时，申请时还应当提供本规程 3.1.1第(3)项要求的符合性申明和其产品与中国压力容器基本安全要求的比照表。

6.4.5监检项目的确定

按照本规程6丄9和6.2的要求,确定境外监检项目或者到岸检验项目o

监检机构根据确定的境外监检项目，派出监检员到境外按照本规程6,2的要求进 行监检。

监检机构根据确定的到岸检验项目，重点对以下项目进行检验：

进口压力容器在境外已经我国监检机构进行监检的，不再重复进行到岸检验。

6.4.8相关技术文件和检验资料的审查

参照本规程6.1.9和6.2的要求，确定需要审查的技术文件和检验资料。但以下 技术资料和检验资料应当审查：

检查质量保证体系文件的修订与法规标准的变更及生产实际情况的符合性。

检查法规和标准等外来文件和检验与试验记录的收集、归档、贮存、保管期限 等方面的控制与质量保证体系的符合性。

检查理化检验、热处理、无损检测分包方和主要受压元件材料的分供方评价和 管理与质量保证体系的符合性。

检查压力容器制造所使用的主要设备和检验与试验装置的控制与质量保证体系 的符合性。

6.6.3.5不合格品（项）控制

检查不合格品（项）的处置与质量保证体系的符合性。

6.6.3.6人员培训、考核及其管理 …

检查质量保证体系责任人员、检验与检测人员等对产品质量有重要影响的人员 继续教育情况，检查持证人员到期换证情况。

检查质量信息的处理、客户投诉的处置、内部审核和管理评审等与质量保证体 系的符合性。

检查特种设备许可制度的执行和制造许可证的使用管理与法规的符合性。

6.6.5监检过程中发现的问题及其处理

检查《监检联络单》和《监检意见书》的处理与质量保证体系的符合性，处理结 果与本规程、产品标准和设计文件规定的符合性。

7使用管理

7.1.1使用单位义务

压力容器使用单位应当按照《特种设备使用管理规则》的有关要求，对压力容器 进行使用安全管理，设置安全管理机构，配备安全管理负责人、安全管理人员和作 业人员，办理使用登记，建立各项安全管理制度，制定操作规程，并且进行检查。

使用单位应当按照规定在压力容器投入使用前或者投入使用后30日内，向所在 地负责特种设备使用登记的部门(以下简称使用登记机关)申请办理《特种设备使用登 记证》(以下简称《使用登记证》)。办理使用登记时，安全状况等级和首次检验日期 按照以下要求确定：

7.1.3压力容器操作规程

压力容器的使用单位，应当在工艺操作规程和岗位操作规程中，明确提出压力 容器安全操作要求。操作规程至少包括以下内容：

使用单位应当建立压力容器装置巡检制度，并且对压力容器本体及其安全附 件、装卸附件、安全保护装置、测量调控装置、附属仪器仪表进行经常性维护保 养。对发现的异常情况及时处理并且记录，保证在用压力容器始终处于正常使用状 态。.

7.1.5定期自行检查

压力容器的自行检查，包括月度检查、年度检查。

使用单位每月对所使用的压力容器至少进行1次月度检査，并且应当记录检查 情况；当年度检查与月度检查时间重合时，可不再进行月度检查。月度检查内容主 要为压力容器本体及其安全附件、装卸附件、安全保护装置、测量调控装置、附属 仪器仪表是否完好，各密封面有无泄漏，以及其他异常情况等。

使用单位每年对所使用的压力容器至少进行1次年度检査，年度检查按照本规 程7.2的要求进行。年度检查工作完成后，应当进行压力容器使用安全状况分析，并 且对年度检查中发现的隐患及时消除。

年度检查工作可以由压力容器使用单位安全管理人员组织经过专业培训的作业

—63 —

人员进行，也可以委托有资质的特种设备检验机构进行。

7. 1.6定期检验

使用单位应当在压力容器定期检验有效期届满的1个月以前，向特种设备检验机


构提出定期检验申请，并且做好定期检验相关的准备工作。

定期检验完成后，由使用单位组织对压力容器进行管道连接、密封、附件(含安 全附件及仪表)和内件安装等工作，并且对其安全性负责。


7.1.7达到设计使用年限使用匙

达到设计使用年限的压力容離用年限，但是使用超过20年的压 力容器视为达到设计使用年§用单位应当委托有检验资质的

特种设备检验机构参照定期脸验«有关规定对其进行*普，必要时按照本规程8.9的 要求进行安全评估(合于僂‘啪#),经过使用单位主如责人批准后，办理使用登 记证书变更，方可继续使"~ '

7-1∙8异常情况绝理菖

压力容器发生下部灣窜情濾

且按照规定的程序，［S “

⑴工作压力、S∣⅛

(2)受压元件发曹愀龜

⑶安全附件失麗删

⑷垫片、紧固襯！锵

7. 1.9装卸连接装置要求``             '

在移动式压力容器和固定式压行装卸作业的，其连接装置应当符





_   旅的貝操作人员应当立贩取应急专项措施，并

jg"軒单帽細前人员报告:M 心站SJ超过.....I，釆取措施仍不能着胃有效控制的；

泄箫、衬里层失效錦及安全的；

等到安全保护作用的；⅛≡≡

椎ι⅛藝运行的；罗?

鹼器安全运行的;If

險蟒效控制的；∕⅞

就嚨及安全运行的;y 觐泄漏，危及安全运点；





合以下要求:


(1)压力容器与装卸管道或者装卸软管使用可靠的连接方式;



7.1.10修理及带压密封安全要求

压力容器内部有压力时，不得进行任何修理。出现紧急泄漏需进行带压密封 时，使用单位应当按照设计规定提出有效的操作要求和防护措施，并且经过使用单

位安全管理负责人批准。       <β⅛-fe

带压密封作业人员应当经过专卖籲得特种设备作业人员证书并且持证

f •• Λ<√i⅛: -√   ===_二-：-二:■ ∙⅞⅛j⅛⅛⅛y4∙

上岗。在实际操作时，使用单J殺筌瞽飆？皙録+进行现场监督。

7.1.11简单压力容器祁保规程1.4范围内压力容勺使用管理专项要求

简单压力容器和本规禮!罗袍围内压力容器不需要回使用登记手续，在设计使 用年限内不需要进行定理疇，靈承過奂责其使用的处管理，并且做好以下工 作：          Zf § 殴产n V∙∖

⑴建立设备安全管鲤费  甌源氐常维护保养、定期直行检查并且记录存档,

发现异常情况时，应醪廟特种席检验机构进行检验；fg

⑵达到设计使ii⅛⅛当扌踱尹如需继续使用的，福渝单位应当报特种设备 检验机构参照本规嘲 贏甫"衍检验IIII；

(3)发生事故时             采取有效措施,!曇织抢救，防止事故扩

•、，-灿聽W十艮蓦处理规定》的要求窿3葺报告和处理，不得迟 IWr .                 SSll          . .

\ 鬲?編線骂洞                                                *⅛'∙f∙.∙:.?





大，并且按照《特种變審蔽

报、谎报或者瞒报事故情據

7.2年度检查 * 0



"""" ,

年度检查项目至少ft⅛⅛A⅞⅛SS⅛理情况、压瘀器本体及其运行状况和 压力容器安全附件检査春\如      广

7.2. 1安全管理情况检Ir

压力容器安全管理情况检星顔...






及使用维护保养说明、监检证书以及安装、改造、修理资料等是否完整；

7.2.2压力容器本体及其运行状况检査

压力容器本体及其运行状况的检查至少包括以下内容：

7. 2. 2. 2. 2石墨及石墨衬里压力容器检查

7. 2.2. 2. 3纤维增强塑料及纤维增强塑料衬里压力容器检查

安全附件的检查包括对安全阀、爆破片装置、安全联锁装置等的检查，仪表的 检查包括对压力表、，液位计、测温仪表等的检查。

安全阀检查至少包括以下内容和要求：

安全阀检查时，凡发现下列情况之一的，使用单位应当限期改正并且采取有效 措施确保改正期间的安全，否则暂停该压力容器使用：

安全阀一般每年至少校验一次，符合本规程7.2.3丄3.2、723.1.3.3校验周期延 长的特殊要求，经过使用单位安全管理负责人批准可以按照其要求适当延长校验周 期。

弹簧直接载荷式安全阀满足以下条件时，其校验周期最长可以延长至3年：

—67 —

的压力控制与调节装置或者妙扌育装置的；    ¾

弹簧直接载荷式卖圣阀弩"?^^1觐德23丄3,2中第修)、⑶、⑷、⑹、⑺ 项的条件下，同时满廁!叠#日验周期最长可以诲至5年：

顼。C凱    Ii糾%W""

验及调整装置用压力表矗肺1级。在校验呼轟时，应当有可靠的安全 防护措施。       \ \

7∙2.3.2爆破片装置

爆破片装置的检查至少包括以訖

7.2.3.2.2检查结果处理 . ⅛⅛Λfe . ..

爆破片装置検查时，凡发现T貝卄薑曲%使用单位应当立即更换爆破片装 置并且采取有效措施确保更换I(K商晏全，巻⅞f酱⅛⅛该压力容器使用: ⑶爆破片标定的彎働IE 鱗艇行要求不符的"\




⑷爆破片使用中蜘谕爆希棊爆破的⅛.


⑸爆破片和安舍够曾        全阀之间艇力表有压力显示或者

截止阀打开后有气体籲愿 m*     5

呻1


⑹爆破片单独側磚喜或炬貝安全阀并联使嚨)爆破片和压力容器 截止阀未处于■.      :魄

⑺爆破片装®⅛≡L臨CJl芸


间的截止阀未处于全n狀


7.2.3.3安全就輝

检查快开门式压癖器的眼装置是否完好，功官部符合要求。

"34 压力表               Z

7. 2. 3.4. 1检查内於磨牛鬱1"丄

压力表的检查至少包

7. 2. 3. 4. 2 检査结果处理

压力表检査时，发现下列情况之一的，使用单位应当限期改正并且采取有效措 施确保改正期间的安全运行，否则停止该压力容器使用：

液位计的检查至少包括以下内容：

液位计检查时，发现下列情况之一的,、使用单位应当限期改正并且采取有效措 施确保改正期间的安全，否则停止该压力容器使用：

7. 2. 3. 6.1检查内容和要求

测温仪表的检查至少包括以下内容：

7. 2. 3. 6. 2 检查结果处理

测温仪表检查时，凡发现下列情况之一的，使用单位应当限期改正并且釆取有 效措施确保改正期间的安全，否则停止该压力容器使用：

7- 2. 4检查报告及结论

年度检查工作完成后，检查人员根据实际检查情况出具检查报告（报告格式参见 附件H）,作出以下结论意见：

（1）符合要求，指未发现或者只有轻度不影响安全使用的缺陷，可以在允许的参 数范围内继续使用；

.（2）基本符合要求，指发现一般缺陷，经过使用单位采取措施后能保证安全运 行，可以有条件的监控使用，结论中应当注明监控运行需要解决的问题及其完成期 限；               ，，

（3）不符合要求，指发现严重缺陷，不能保证压力容器安全运行的情况，不允许 继续使用，应当停止运行或者由检验机构进行进一步检验。

年度检查由使用单位自行实施时，按照本节检查项目、要求进行记录，并且出 具年度检查报告，年度检查报告应当由使用单位安全管理负责人或者授权的安全管 理人员审批。

8定期检验

压力容器定期检验，是指特种设备检验机构（以下简称检验机构）按照一定的时 间周期，在压力容器停机时，根据本规程的规定对在用压力容器的安全状况所进行 的符合性验证活动。

8..1.2定期检验程序

定期检验工作的一般程序，包括检验方案制定、检验前的准备、检验实施、缺 陷及问题的处理、检验结果汇总、出具检验报告等。

检验机构应当按照核准的检验范围从事压力容器的定期检验工作，检验和检测 人员（以下简称检验人员）应当取得相应的特种设备检验检测人员证书。检验机构应 当对压力容器定期检验报告的真实性、准确性、有效性负责（注8-I）O

注8-1：真实性表示报告以客观事实为基础，不作假证；准确性表示报告所涉及检测数据的 精度等符合相关要求；有效性表示检验机构的资质、检验人员的资格符合要求，检验依据合 法，报告审批程序符合要求。

使用单位应当在压力容器定期检验有效期届满的1个月以前向检验机构申报定 期检验。检验机构接到定期检验申报后，应当在定期检验有效期届满前安排检验。

8.1.5安全状况等级

在用压力容器的安全状况分为1级至5级，应当根据检验情况，按照本规程 8.5、8.6的有关规定进行评定。

8.1.6检验周期

金属压力容器一般于投用后3年内进行首次定期检验。以后的检验周期由检验 机构根据压力容器的安全状况等级，,费Iflgg夢求确定：

⑷安全状况等级⅛ΛWz 'W≡⅛⅛进行处理，杏厕不得继续使用。




8. 1. 6. 2非金属崖力奮

非金属压力容器強“ 验机构根据压力容器纖耕况等

⑴安全状况等礴呉’

8.1.7检验周期的癞濒

8. 1.7. 1检验周期的缩短 有下列情况之一的压力容；



Ife还行首次定期检窿I以后的检验周期由检 瀛以下要求确定:B 麝;3年检验一次； P-曇4’牟检验一次；     I

疆金使用；累计监控俾瓣寸间不得超过1年； s∣⅛⅛⅛介质下使礎如果用于其他适合的 周期由检验机构确馨；但是累计监控使用时

' - / / "

IIlIIIl：||


聲验周岬缨当缩短：

采用“亚铉法”造纸工艺，并且无有效防腐措施的蒸球，每年至少进行一次定 期检验。

—72 —

使用标准抗拉强度下限值大于540MPa低合金钢制球形储罐，投用一年后应当 进行开罐检验。

注8-2：环境开裂主要包括应力腐蚀开裂、氢致开裂、晶间腐蚀开裂等；机械损伤主要包括 各种疲劳、高温蠕变等，参见GB/T 30579 ≪承压设备损伤模式识别》。

8. 1.7. 2检验周期的延长

安全状况等级为1、2级的金属压力容器，符合下列条件之一的，定期检验周期 可以适当延长：             ，矣

层的压力容器，通过1次至2焯趙赛瀛蚀留散或者衬里完好的，其检验周 期最长可以延长至12年；    S         W

实际使用情况，由使用与

8.1.7.3无法进彳亍§

无法进行定期检骚蠱^皀


理:




装有填料的压力容器，检验周期根据设计图样和 机攣抄庾确足(必要时悠设计单位的意见)。 麒赤定板檢验的情况］\

輙嫌⅜Γ定期检验的压厉衲,按照以下要求处 燧丄d」  Il


(1)设计文件已囈㈱醐进行穿期檢验的压力容器，由瀚单位在办理《使用

...........................        LS ""          W 醐

k∣M立提出书面申请报


卩枷咖 IIIillIl 登记证》时作出书面®牛昌

(2)因情况特殊⅜⅛ri 告说明情况，经使用鶴寒 险的检验(RBI)的检验羿 可以延期检验；或者由饗興彳

对无法进行定期检验古 取有效的监控与应急管理：


负



g融⅛＜力容離由使備矿

∣∣⅛s征得上次承担定麒脸验或者承担基于风

,薛南延谕除外)，登记机关备案后， 等按照本规程8.1Q⅛⅛规定办理。

髀弈期检验的铲器，使用单位应当釆



8.2定期检验前的准备匪作

8.2. 1检验方案x‰*j —工崎齐/

检验前，检验机构应当根据损伤模式及失效模式，依据 本规程的要求制定检验方案，检验专褊构技术负责人审查批准。对于有特


殊情况的压力容器的检验方案，检验机构应当征求使用单位的意见。

检验人员应当严格按照批准的检验方案进行检验工作O

8. 2. 2资料审查

检验前，检验人员一般需要审查以下资料：


件、竣工图等，以及监检证书、进口压力容器安全性能监督检验报告；

本条第(1)项至第(4)项的资料，在压力容器投用后首次定期检验时必须进行审 查，以后的检验视需要(如发生移装、改造及重大修理等)进行审查。

资料审查发现使用单位未按照要求对压力容器进行年度检查，以及发生使用单 位变更、更名使压力容器的现时状况与《使用登记表》内容不符，而未按照要求办理 变更的，检验机构应当向使用登记机关报告◎

资料审查发现压力容器未按照规定实施制造监督检验(进口压力容器未实施安全 性能监督检验)或者无《使用登记证》，检验机构应当停止检验，并且向使用登记机 关报告。

使用单位和相关的辅助单位,应当按照要求做好停机后的技术性处理和检验前的 安全检查，确认现场条件符合检验工作要求，做好有关的准备工作。检验前，现场至 少具备以下条件：

不得超过24V,引入压力容器内的电缆必须绝缘良好、接地可靠；

8. 2. 3. 2非金属及非金属衬里压力容器检验现场条件专项要求

防护，所有检测设备不允许直接放置在压力容器内表面上；

8.2.4隔热层拆除

存在以下情况时，应当根据需要部分或者全部拆除压力容器外隔热层：

.(4)检验人员认为有必要的o

8. 2.5设备仪器检定校准

检验用的设备、仪器和测量工具应当在有效的检定或者校准期内。

位有关动火、用电、高空作业、压力容器内作业、安全防护、安全监护等规定；

到场协助检验工作，及时提供有关资料，负责安全监护，并且设置可靠的联络方

8.3金属压力容器定期检验项目与方法

8. 3. 1检验项目

金属压力容器定期检验项目，以宏观检验、壁厚测定、表面缺陷检测、安全附 件检验为主，必要时增加埋藏缺陷检测、材料分析、密封紧固件检验、强度校核、 耐压试验、泄漏试验等项目。

设计文件对压力容器定期检验项目、方法和要求有专门规定的，还应当从其规


定。

8. 3. 2宏观检验

宏观检验主要是采用目视方法（必要目翊鬍内窥镜、放大镜或者其他辅助仪器设 备、测量工具）检验压力容器本俺尽:寸、表面情况（如裂纹、腐蚀、泄 漏、变形），以及焊缝、隔热层J奇重羣TW檢本规程833、8.3.4的特殊要 求外，一般包括以下内容（澎8-3）/

（1）结构检验，包括，封头与筒体的连接孔位置及补强，纵（环）焊 缝的布置及型式，支承》部気"⅛;布:置排放（疏*排污）装置的设置等；

⑵几何尺寸检验包蒯噸I⅛福上最大内径与最泉内径之差,纵（环）焊缝 对口错边量、棱角度顼遲依輙爵"宀   B

（3）外观检验，旬癩癌相•一   …—-----i-----------------

∣l⅛ll,l,,,,'ι∣∣∙由illl ɑ Ef

焊缝裂纹、泄漏、Sa W 承、支座或者基岫!岬倾： 座卧式容器的支座礙笹f 蚀、沉积物，密封廳

结构和几何尺寸奪




帕标i^≡⅛fi⅛⅛外表面的顧，主要受压元件及其 久 ⅛∣⅛ft伤二过热，工项*件迹、电弧灼伤，支

I i⅛容醫和球形萄IK柱的铅垂度，多支 繆*汚）装置和泄噸身指示孔的堵塞、腐• 餾就等。.IB

,,,   目丿瞬养首次全面检验时进奁#以后定期检验仅对承

受疲劳载荷的压力容孺#彳彗｝     證有问题部位备薪生缺陷。

注8-3：本规程对压力钮            明确说嚙务■法，一般为宏观检验。

8.3.3隔热层、衬量  S踢验

隔热层、衬里和堆焊层检验\一般包括以下内容：3

⑴隔热层的破损、脱落N朝如?有隔热屋华力容器壳体腐蚀倾向或者产生裂 纹可能性的应当拆除隔热层进二够

（2） 衬里层的破损、腐蚀、裂纹李着信号孔是否有介质流出痕迹；发现 衬里层穿透性缺陷或者有可能引起压力容器本体腐蚀的缺陷时，应当局部或者全部 拆除衬里，查明本体的腐蚀状况和其他缺陷；

（3） 堆焊层的腐蚀、裂纹、剥离和脱落。

8. 3.4真空绝热压力容器检验

真空绝热压力容器除进行外部宏观检验外，还应当进行以下补充检验：

（1） 夹层上装有真空测试装置的，检验夹层的真空度；

（2） 夹层上未装真空测试装置的，必要时进行压力容器日蒸发率测量。


脚螺


排方






8.3.5壁厚测定


壁厚测定，一般釆用超声测厚方法。测定位置应当有代表性，有足够的测点


数。测定后标图记录，对异常测厚点做详细标记。


厚度测点，一般选择以下位置:



*                 •勞;⅛⅛⅛孳Km:

⑸宏观检验时发现的可




壁厚测定时，如果发现母


查明分层分布情况以及与母材，


8. 3. 6表面缺陷检测J


表面缺陷检测，应負采胃 E L宀g队+ F云寵亠液


料制压力容器的表面碱道 表面缺陷检测的鑿嬉


在分层缺陷，应当土甑口测点或者采用超声检测， 的倾斜度，同时作图WO

B爾宛1宰中:的磁粉检测、窿匿检测方法。铁磁性材

⅛≡≡io .  ≡



(1)碳钢低合金嚙K酔力塗爭在环境开裂倾向喝彩生机械损伤现象的 容器、有再热裂恢浙融£压;跚。钢制压力容⅛<∣标准抗拉强度下限 ------- "或刪ʌ A压哼仙疲劳分析设曬星力容器、首次定期

1.6 ⅛1≡⅛H力容器，癲眼度不少于对接焊缝


压力容器、有再热裂∣⅛fc⅛

值大于 540MPa 的

检验的设计压力大于蓬噫

长度的20%；

⑵应力集中部位M变嘲位竊钏检尊发现裂纹的徴枝，奥氏体不锈钢堆焊 层，.异种钢焊接接头、≡贏奏接头、其他*⅛疑的焊接接头，补焊 区、工卡具焊迹、电弧损編和裂纹部位应当重,鱷验；对焊接裂纹敏感的 材料，注意检验可能出现的螂衆






存在的其他缺陷；        '



测。

8. 3. 7埋藏缺陷检测


埋藏缺陷检测，应当采用NB/T 47013中的射线检测或者超声检测等方法。

有下列情况之一时，由检验人员根据具体情况确定抽查采用的无损检测方法及 比例，必要时可以用NB/T 47013中的声发射检测方法判断缺陷的活动性：


（3） 错边量和棱角度超过产品标准要求的焊缝部位；

（4） 使用中出现焊接接头泄漏的部位及其两端延长部位；

（5） 承受交变载荷压力容器的焊接接头和其他应力集中部位；

（6） 使用单位要求或者检验人员认为有必要的部位。

已进行过埋藏缺陷检测的，使用过程中如果无异常情况，可以不再进行检测。

8.3.8材料分析

材料分析根据具体情况，可以采用化学分析、光谱分析、硬度检测、金相分析 等方法。

材料分析按照以下要求进行：

（1） 材质不明的，一般需要查明主要受压元件的材料种类；对于第DI类压力容器 以及有特殊要求的压力容器（注8-4）,必须查明材质；

（2） 有材质劣化倾向的压力容器，应当进行硬度检测，必要时进行金相分析；

（3） 有焊缝硬度要求的压力容器，应当进行硬度检测。

对于已经进行本条第（1）项检验，并且已作出明确处理的，不需要再重复检验该 项。

注8-4：有特殊要求的压力容器，主要是指承受疲劳载荷的压力容器，釆用应力分析设计的 压力容器，盛装毒性危害程度为极度、高度危害介质的压力容器，盛装易爆介质的压力容器， 标准抗拉强度下限值大于540MPa的低合金钢制压力容器等。

8. 3. 9无法进行内部检验的压力容器

无法进行内部检验的压力容器，应当釆用可靠的检测技术（例如内窥镜、声发 射、超声检测等）从外部进行检测（注8-5） o

注8-5：例如超高压水晶釜，可以采用外部检测方法检测其筒体，其堵底螺栓一般也可以不 打开，采用外部检测方法检测。

8. 3. 10螺柱检验

M36以上（含M36）螺柱在逐个清洗后，检验其损伤和裂纹情况，重点检验螺纹及 过渡部位有无环向裂纹，必要时进行无损检测。

对腐蚀（及磨蚀）深度超过腐蚀裕量、名义厚度不明、结构不合理（并且已经发现 严重缺陷），或者检验人员对强度有怀疑的压力容器，应当进行强度校核。强度校核 由检验机构或者委托有能力的压力容器设计单位进行。

强度校核的有关原则如下：

（1） 原设计已明确所用强度设计标准的，可以按照该标准进行强度校核；

（2） 原设计没有注明所依据的强度设计标准或者无强度计算的，原则上可以根据 用途（例如石油、化工、.冶金、轻工、制冷等）或者结构型式（例如球罐、废热锅炉、

搪玻璃设备、热交换器、高压容器等)，按照当时的有关标准进行强度校核；

对不能以常规方法进行强度校核的，可以采用应力分析或者实验应力测试等方 法校核。

安全附件检验的主要内容如下：

8. 3. 13耐压试验

定期检验过程中，使用单位或者检验机构对压力容器的安全状况有怀疑时，应 当进行耐压试验。耐压试验的试验参数［试验压力、温度等以本次定期检验确定的允 许(监控)使用参数为基础计算］、准备工作、安全防护、试验介质、试验过程、合格 要求等按照本规程的相关规定执行。

耐压试验由使用单位负责实施，检验机构负责检验。

对于介质毒性危害程度为极度、高度危害，或者设计上不允许有微量泄漏的压 力容器，应当进行泄漏试验。泄漏试验包括气密性试验和氨、卤素、気检漏试验。 试验方法的选择，按照压力容器设计图样的要求执行。

泄漏试验由使用单位负责实施，检验机构负责检验。

泄漏试验按照以下要求进行：


8.4非金属及非金属衬里压;验项目与方法

謨⅛⅛.

8.4. 1检验项目       ，芸•

非金属及非金属衬里压   定期检验项目戶以宏观检验、安全附件及仪表检

验为主，必要时增加密封！


曇鶯有麝损、

；非金属压力容器中的金属


牛濫验、耐压试验等项'


受压部件定期检验还应弟 压力容器定期检验项目£ 技

8.4.2搪玻璃压历畚露

8. 4. 2. 1 铭用

检验铭牌和标

8. 4. 2. 2搪玻嘛J

检验以下内容』I

⑴搪玻璃层表⅛⅜teΛ

兰边缘的搪玻璃层卷證圖條

⑵依据GB∕T <⅞

璃层进行直流高电压珞骚 应当在耐压试验后进行*巨

(3)依据 GB/T 7991.5 < 搪玻璃层厚度。

8. 4. 2. 3附件、仪表与部

检验以下内容：


规,鶴爭晝/金属压力容彎勺相应规定。设计文件对


玻


…IlhiIlIlhIIiI

机械爨损伤、爆瓷脱落，法


裨墀!友法 第6部矽貧电压试验》，对搪玻 髒善诲初「如果进行"崖试验，直流高电压检测


验方法 第5部势：用电磁法测量厚度》测定


(3)搪玻璃放料阀关闭时是否有泄漏，孔板防腐层是否完好。

8.4.2.4夹套介质进口管口挡板检验

检验夹套介质进口管口挡板及附近部位是否完好、功能是否符合要求。

8.4. 2.5搪玻璃层修复部位检验


检验搪玻璃层修复部位是否有腐蚀、开裂和脱落现象。

8. 4.3石墨及石墨衬里压力容器检验

检验铭牌和标志是否清楚，牢固可靠。

8. 4.3. 1.2宏观检验

检验以下内寧：

⑴压力容囂筒床、侧盖板、変形与腐蚀情况；

8. 4.3, 1.3法兰密到施割

检验法兰密封面是

对有防腐层的附知 %

H腐层是否完好。

>i                     '


8. 4. 3. 2石墨成薄压崖麥器

S⅜⅛'⅛

胭§

面蔡验处，还应当;浙石墨衬里是否有鼓

/ < ■■ ■ ʃ                                 NWMNMh"J

..........................

∕∣I∣I∣∣∣I.......millI

'j-⅛∣iiιιιiι∣∣nιi'iι∣ι∣

l';...,Il..........I


阶惴地 OfSS^

匮行彳


除按照本规程≡.1⅛ —

包*鷲皿曾

8∙ 4. 4.1 纤维⅛⅛⅛fc力

8∙4∙4∙1.1铭廠顚

检验铭牌和标志島⅛E

8-4. 4.1.2外表面卷


检验纤维增强塑料压鬼容部燉面是否有腐蚀失光袂开裂、磨损和机械接触损 伤、鼓包、变形、纤维裸露等。


检验以下内容：

起皮，粘接缝是否裸露，粘接基面法兰是否有角裂、起皮、分层、破损等缺陷；

检验管口、支撑件等连接部位是否有开裂、拉脱现象。

8. 4. 4. 1.5附件、仪表防腐层检验

对有防腐层的附件、仪表，检验其防腐层是否完好。

8. 4. 4. 2纤维增强塑料衬里压力容器

除按照本规程844丄3进行衬里表面宏观检验外，还应当检验以下内容：

8. 4. 5压力容器热塑性塑料衬里检验

8. 4. 6耐压试验

有下列情况之一的非金属及非金属衬里压力容器，定期检验时应当进行耐压试 验：

8.5金属压力容器安全状况等级评定

8. 5. 2 材料问题

主要受压元件材料与原设计不符、材质不明或者材质劣化时，按照以下要求进 行安全状况等级评定：

（2） 材质不明，对于经过检验未查出新生缺陷（不包括正常的均匀腐蚀），强度校 核合格的（按照同类材料的最低强度进行），在常温下工作的一般压力容器，可以定 为3级或者4级；液化石油气储罐定为5级；

（3） 发现存在表面脱碳、渗碳、石墨化、回火脆化等材质劣化现象以及蠕变、高 温氢腐蚀现象，并且已经产生不可修复的缺陷或者损伤时，根据损伤程度，定为4 级或者5级；如果损伤程度轻微，能够确认在规定的操作条件下和检验周期内安全 使用的，可以定労3'级。

8. 5. 3结构问题

有不合理结构的，按照以下要求评定安全状况等级：

（1） 封头主要参数不符合相应产品标准，但是经过检验未查出新生缺陷（不包括 正常的均匀腐蚀），可以定为2级或者3级；如果有缺陷，可以根据相应的条款进行 安全状况等级评定；

（2） 封头与筒体的连接，如果采用单面焊对接结构，而且存在未焊透时，按照本 规程8.5.10的规定定级；如果采用搭接结构，可以定为4级或者5级；不等厚度板 （锻件）对接接头，未按照规定进行削薄（或者堆焊）处理，经过检验未查出新生缺陷 （不包括正常的均匀腐蚀）的，可以定为3级，否则定为4级或者5级；

（3） 焊缝布置不当、“十”字焊缝或者焊缝间距不符合产品标准的要求，经过检 验未查出新生缺陷（不包括正常的均匀腐蚀），可以定为3级；如果查出新生缺陷， 并且确认是由于焊缝布置不当引起的，则定为4级或者5级；

（4） 按照规定应当采用全焊透结构的角接焊缝或者接管角焊缝，而没有采用全焊 透结构的，如果未査出新生缺陷（不包括正常的均匀腐蚀），可以定为3级，否则定 为4级或者5级；

（5） 如果开孔位置不当，经过检验未查出新生缺陷（不包括正常的均匀腐蚀），对 于一般压力容器，可以定为2级或者3级；对于有特殊要求的压力容器，可以定为3 级或者4级；如果开孔的几何参数不符合产品标准的要求，其计算和补强结构经过 特殊考虑的，不影响定级，未作特殊考虑的，可以定为4级或者5级。

8.5.4表面裂纹及凹坑

内、外表面不允许有裂纹。如果有裂纹，应当打磨消除，打磨后形成的凹坑在 允许范围内的，不影响定级；否则，应当补焊或者进行应力分析，经过补焊合格或 者应力分析结果表明不影响安全使用的，可以定为2级或者3级。

裂纹打磨后形成凹坑的深度，如果小于壁厚余量（壁厚余量=实测壁厚-名义厚度 +腐蚀裕量），则该凹坑允许存在。否则，将凹坑按照其外接矩形规则化为长轴长 度、短轴长度及深度分别为24 （mm）、IB （mm）及C （mm）的半椭球形凹坑，计算

无量纲参数G。，如果G0 <0.10,则该凹坑在允许范围内。

进行无量纲参数计算的凹坑应当满足如下条件：

(1)凹坑表面光滑、过渡平缓，凹坑半宽月不小于凹坑深度C的3倍，并且其周


围无其他表面缺陷或者埋藏缺陷；

3mm；

凹坑缺陷无量纲参




(8-1)


式中：

T-——耐JI

IlIII⅛Ψ!∣!∣∣ψ∣∣i∣∣∣ 量)，mm；           ∣l i

R——压力容器Ii-

II!IIIIllIiiillliiliIIIIliI g

8.5.5变形、刑魏接触如伤


容器的壟序(取实测壁厚减去鸳次检验日期的腐蚀

.(t∙pi' < :                .：；，'、                                             IIIIIIMIl!∣!IlllIilIII

細；/L                           IlIIiII'∣∣ib∣.


变形、机械接触损伤、

等级.             υ⅞⅛ t

和安全要求的，可以定为电渣

定级。

8. 5. 6 咬边


m

i∣!∣i∣⅛

'IlliiilllilllllIlNi IIMlIliiiilIill帅I Sw""1


斜齢"Wliki贏舗

迷夏焊迹及电弧灼伤s’’IS, 卡饕浒邃弧爲伤等,按嚨牛要求评定安全状况


蘭童级；.根据变形原‘因分析，不能满足强度



箍了'电弧灼伤等，打磨侣按照本规程8.5.4的规定


内表面焊缝咬边深度不超过续长度不超过IOOmm,并且焊缝两 侧咬边总长度不超过该焊缝长度的表面焊缝咬边深度不超过LOmm、咬 边连续长度不超过IOOminS并且焊缝两侧咬边总长度不超过该焊缝长度的15%时，


按照以下要求评定其安全状况等级：

低温压力容器不允许有焊缝咬边。


8.5.7腐蚀


有腐蚀的压力容器，按照以下要求评定安全状况等级：

（1） 分散的点腐蚀，如果腐蚀深度不超过名义壁厚扣除腐蚀裕量后的1/3,不影 响定级；如果在任意200mm直径的范围内，点腐蚀的面积之和不超过4500mm2,或 者沿任一直线的点腐蚀长度之和不超过50mm,不影响定级；

（2） 均匀腐蚀，如果按照剩余壁厚（实测壁厚最小值减去至下次检验期的腐蚀量） 强度校核合格的，不影响定级；经过社的，可以定为2级或者3级；

（3） 局部腐蚀：腐蚀深度超过盧当确定腐蚀坑形状和尺寸，并且充

分考虑检验周期内腐蚀坑尺寸Fi瘦汇苛讶疹蘭祯準8.5.4的规定定级；

（4） 对内衬和复合板压力溶蘿

定级，否则应当定为3级或毎

8.5.8环境开裂和苗

存在环境开裂倾闻成鬼 除，并且按照本规程⅛∣ 期内安全使用要求的達蠱

•                      "磚惴

8∙5.9错边量帮撬角富

错边量和棱角 ⅛lι≡⅛⅞标

邮 J FS≡si

级∙                                               IIIiIiIIIiSllIlllI 爲

嬲 i∣!∣∣i∣N∣

⑴错边量和棱"“

不存在裂纹


腐蚀深度不超过衬'板或者覆材厚度1/2的不影响


级,


IlIllll,,i,1..**i∣l∣      。汽

UE波戯尺3⅛表 、未熔合!！露



劳现象:的压力容器長冀现裂纹，应当打磨消 可以满足在规葛菌操作条件下和检验周 晓站⑷级或者5级。械*

"，i专

凱極以下具体情责*合评定安全状况等

Iillllillh!∣l∣!∣ll........

求#P辭£ / i 一 .嘴蜀

⅛≡⅛⅛;压力容器不嚴變疲劳载荷并且该部位 J"可以定为2级或册；•   .



∖∕',∖ 耕

⅜⅝棱鬲度尺寸萼甘'    单位为mm

对曰处钢材实测厚度？^

5 鰹""「一

刁~棱角度（注8-6）

Z≤20      %

I ∖ US’ 且W5 /

r

≤ (l∕10Z+3),且W8

20 < Z ≤50

∖⅛vn 且三

t > 50

I          ∖

_______对所有厚度锻焊压力

≤1∕6/,且W8

注8-6：测量棱角度所用样板按照产品标准的要求选取。


（2）错边量和棱角度不在表8-1范围内，或者在表84范围内的压力容器承受疲 劳载荷或者该部位伴有未熔合、未焊透等缺陷时，应当通过应力分析，确定能否继 续使用；在规定的操作条件下和检验周期内，能安全使用的定为3级或者4级。

8,5. 10焊缝埋藏缺陷

相应压力容器产品标准允许的焊缝埋藏缺陷，不影响定级；超出相应产品标准


的，按照以下要求评定安全状况等级：

表8-2规定只要求局部无损检测的压力容器(不包括低温压力容器) 圆形缺陷与相应的安全状况等级(注8-7)

安全状况 等级

不同评定区尺寸和实测厚度下的缺陷点数

评定区(mm)

IOXIO

10×20

10×30

实测厚度7 (mm)

Z≤10

io < y 15

15< Z≤25

25 < ∕≤50

50 < y 100

t > 100

2级或者3级

6~ 15

12~21

18-27

24~33

30-39

36-45

4级或者5级

> 15

>21

>27

>33

>39

>45

表8-3规定要求IO0%无损检测的压力容器(包括低温压力容器) 圆形缺陷与相应的安全状况等级(注8-7)

安全状况 等级

不同评定区尺寸和实测厚度下的缺陷点数

评定区(Innl)

10×10

10×20

10×30

实测厚度f (mm)

∕≤10

10< y 15

15 < Z ≤25

25 < f W50

50 < r≤100

Z >100

2级或者3级

3〜12

6-15

9~ 18

12-21

15-24

18-27

4级或者5级

>12

> 15

> 18

>21

>24

>27

注8-7：表8-2、表8-3中圆形缺陷尺寸换算成缺陷点数，以及不计点数的缺陷尺寸要求，见

NB/T 47013相应规定。

表8-4 一般压力容器非圆形缺陷与相应的安全状况等级(注8-8)

缺陷位置

缺陷尺寸(mm)

安全状况 等级

未熔合

未焊透

条状夹渣

祿壳对接焊缝;筒体纵 焊缝，以及与封头连接 的环焊缝______

H ≤0.1Z, 且H W2； L

HWO.15,, 且H W3；

L W3f

H ≤0.2∕, 且H W4； L ≤6∕

3级

筒体环焊缝  '’

7∕≤O.15Z, 且 HW3； L ≤4Z

H ≤0.2r, 且H W4；

L W6f

HWo.25 f, 且 HW5;

L ≤12∕

表8-5有特殊要求的压力容器非圆形缺陷与相应的安全状况等级(注8-8)

缺陷位置

__________缺陷尺寸(mm)__

安全状况 等级

未熔合

未焊透

条状夹渣

球壳对接焊缝;筒体纵 焊缝，以及与封头连接 的环焊缝______

-zz≤o.u, 且 HW2； Lj

77≤0.15/, 且 HW3； LW2t

H W0.2J

且 4；

L^3t

3级或者4级

筒体环焊缝

H^0Λ5ti 且 HW3； L W2t

H ≤0.2∕, 且 HW4；

L W4F

HWO.25f,~ 且 HW5;

L W6f

注8-8：表8-4、表8-5中H是指缺陷在板厚方向的尺寸，亦称缺陷高度；E是指缺陷长度； f为实测厚度。对所有超标非圆形缺陷均应当测定其高度和长度，并且在下次检验时对缺陷尺寸 进行复验。

8. 5. 11母材分层

母材有分层的，按照以下要求评定安全状况等级：

使用过程中产生的鼓包，应当查明原因，判断其稳定状况，如果能查清鼓包的 起因并且确定其不再扩展，不影响压力容器安全使用的，可以定为3级；无法查清 起因时，或者虽查明原因但是仍然会继续扩展的，定为4级或者5级。

——幻一

固定式真空绝热压力容器，真空度及日蒸发率测量结果在表8-6范围内，不影 响定级；大于表8-6规定指标，但不超出其2倍时，可以定为3级或者4级；否则定 '为4级或者5级。

8, 5.14耐压试蓝赣S m L丄宀明亠噩富 属于压力谷器本數F慮

8 5.15超高压j罷羸劑专项麗π  ,

符合下列情况之區i压會定务5级： ⑴主要受压元通擊J#；雾"二，

求；        續

缺陷等)，已经无法安全运彳義

8.6非金属压力容器及m锥i毆寸里安全状诞等级评定

、〒宀有 πtf             .                     ■.Z

8.6. 1评定原则


IiiiIllIli ⅛i∣


导St≡S⅛验木合格的，可以翩 5级。

-L               Si

∣∣l∣!IlhiIllIIlllIIll∣∣∣]∣

∣∣!l∣∣9∣i 蠅剛i

III:：

!∣ji∣i∣l*∣!hiM∣wι

IlIllIllIIi!∣l'IhlIlhIIiI

BW⅛-,成修磨和修鳳誕度校核不能满足要 E :土二.⅛≡ tʃ, ； e

全运行；k

獄扃部或者整体严重孽


性


久存在发生扩展的埋藏



表8-6真空度及日蒸发率测量

绝热方式

真空度

一__.. _________________________________ _________________________

日蒸发率测量

测量状态遢

…           -二%兰;註号W号三

蚤讓值(Pa)

粉末绝热

未装?

实测日蒸发率数值小于

K 2倍额定日蒸发率指标

装?⅜/ 一

Wlo \

多层绝热

^~~≤20~~1

「 ≤0∙2

",:，______________________

定；

8.6.2搪玻璃压力容器

搪玻璃层的安全状况等级按照以下要求评定：

—88 —

1级；

损、机械接触损伤，经IOkV直流高电屢囈歩谩过时，为4级；不通过时，为5级；

8.6.3石墨压力容器及＜⅛⅛里

石墨部件和石墨衬里白嫉轡咪况等级按照以下要求最：

磨损、机械接触损伤等缺陷

触损伤、裂纹等缺陷, ι,⅛⅛

嚟嘴M母陌园

微磨损、机械接触损瑯棗

象’无裂纹’≡≡B≡

⑶石墨压力容醵%彎

⑷石墨部件表嶂Ii慧 衬里表面有明显的腐檢斓诲



筆鰹緝.姐，性有腐蚀、≡⅜ 剥层、掉块、裂纹、 礙尊⅛面*潛,没有腐曲\酥松、磨损、机械接 分层时,:为1 Il

腐瘀舜讓羸½完好「没有录贏 掉块、裂纹，有轻 滿贓L

石墨IffirS面有轻微的腐蚀、廣损、机械接触损伤现 体儻涮權时:为2级；#

R修为3级，J⅛≡

由腐微⅛⅛s⅛Wl械接触损伤，瘢有出现泄漏；石墨 裂［饗貝机械接触损伤时，为*级；

压力容器出现泄漏时；⅛⅛^ 癩涂僵腐地、裂纹、⅛fe.机械接触损伤等， 石墨衬里层破损时，为5義 Kj         W



8. 6. 4纤维增强塑料压力里

纤维增强塑料压力容器和纤维增王全状况等级按照以下要求评定：

8.6.5压力容器热塑性塑料衬里

热塑性塑料衬里的安全状况等级按照以下要求评定：

8. 6. 6耐压试验

属于压力容器本身原因，导致耐压试验不合格的，可以定为5级。

8.7定期检验结论及报告

8. 7. 1检验结论

8. 7. 1. 1金属压力容器检验结论

综合评定安全状况等级为1级至3级的金属压力容器，检验结论为符合要求，可 以继续使用；安全状况等级为4级的，检验结论为基本符合要求，有条件的监控使 用；安全状况等级为5级的，检验结论为不符合要求，不得继续使用。

8. 7.1.2非金属压力容器检验结论

综合评定安全状况等级为1、2级的非金属压力容器，检验结论为符合要求，可 以继续使用；安全状况等级为3、4级的，检验结论为基本符合要求，有条件的监控 使用，安全状况等级为4级的，如果是腐蚀原因造成，则不能继续在当前介质下使 用；安全状况等级为5级的，检验结论为不符合要求，不得继续使用。

8. 7. 2检验报告

检验机构应当保证检验工作质量，检验时必须有记录，检验后出具报告，报告 的格式应当符合本规程附件J的要求(单项检验报告的格式由检验机构在其质量管理 体系文件中规定)。检验记录应当详尽、真实、准确，检验记录记载的信息量不得少 `—90 —

于检验报告的信息量。检验机构应当妥善保管检验记录和报告，保存期至少6年并 且不少于该台压力容器的下次检验周期。

检验报告的出具应当符合以下要求：

8. 7. 3检验信息管理 ，

8. 7. 4检验案例

凡在定期检验过程中，发现压力容器存在影响安全的缺陷或者损坏，需要重大 修理或者不允许使用的，检验机构按照有关规定逐台填写检验案例，并且及时上 报、归档。

8. 7. 5检验标志

检验结论意见为符合要求或者基本符合要求时，检验机构应当按规定出具检验 标志。

8. 8小型制冷装置中压力容器定期检验专项要求

8.8.1适用范围

本专项要求适用于以氨为制冷剂，单台贮氨器容积不大于5π?并且总容积不大 于Iom3的小型制冷装置中压力容器的定期检验。采用其他制冷剂的小型制冷装置中 压力容器定期检验，应当考虑制冷剂的特性，参照本专项要求执行。

小型制冷装置中压力容器主要包括冷凝器、贮氨器、低压循环贮氨器、液氨分 离器、中间冷却器、集油器、油分离器等。

8. 8. 2检验前的准备工作

使用单位除参照本规程8.2的有关要求准备外，还应当提交液氨充装时间及液氨 成分检验记录，进行现场环境氨浓度检测，确保现场环境氨浓度不得超过国家相应 标准允许值。              B箋w

8. 8. 3检验项目和方法               ■„


小型制冷装置中压力容学徐顿襄验WE⅛為不停机的状态下进行。检验项   目包括资料审查、宏观检≡.⅜⅛成分检验、壁厚测堯、高压侧压力容器的外表面 无损检测。必要时还应城i 藏缺陷检测、材料分/礴


压侧压力容器的外表嗨损检测、声发射检测、埋  釁富附件检验、耐晒验等检验项目。

^⅛√.∕∙ IL■ : 、                                            ',∣' . ； \


8-8-3∙1资料更*晉

IS⅞〔还应当审查装时间及液氨成分检 ""                  '⅞¾,⅛";

!≡⅛

y∙' .                                                       IlIIIIlIIllINM岫Ii

.....                                                                     IjlIIiIIlIl伽Il

§奄歩结构(如筒体与*期连接、开孔部位及补 M够底鬲检验仅对运行星蜃能发生变化的内容进 虹9；"  辭

关规定；      If

罅冷等现象，表面箱漆是否完好； 矗;裂纹、腐蚀/'形、机械接触损伤等缺


除按照本规程80拶繁t

验记录。     H1

8.8. 3. 2宏观磁黒


Z \ _ . ʌ _ ∣≡⅛' ɪ.

⑴首次全面检检 关


棚IS”

强、焊缝布置等)是霄籥謝E

行复查；     i N

陷；

8. 8. 3. 3液氨成分检验

审查使用单位的液氨成分检验记录是否符合NB/T 47012《制冷装置用压力容器》 的要求，成分不符合要求的，应当按照本规程883.5.2、8.8.3.5.3的规定进行检测。

8. 8. 3. 4 壁厚测定

按照本规程8.3.5的有关要求，选择有代表性的部位进行壁厚测定，并且保证足

—92 —

够的测点数。

8.8.3.5无损检测

高压侧压力容器应当进行外表面无损检测抽查，对应力集中部位、变形部位、 有怀疑的焊接接头、补焊区、工卡具焊迹、电弧损伤处和易产生裂纹部位应当重点 检测。

8. 8. 3.5. 2低压侧压力容器声发⅛fe≡∣或者表面无损检测

低压侧压龙容器有下列情况之缠行声发射检测或者外表面无损检测 抽查：

⑴使用达到设计使用诚的；

8.8∙3.5∙3超声両冒/籲注，

有下列情况之一的盘喙世方法进行埋藏或屜测,必要时进行开

罐检测：     I遽詹！  5己…L

IIlIlllIIII!∣lll∣ll∣i⅛

缺陷检测的；JII，S



异ʤ ,，, ■                                                    ∣∣∣l∣∣.;∣,lllιl,∣

∣!!Hi!∣I∣'∣∣,,

爵尹缺陷的压力容器，'務汐需要进行焊缝埋藏

ʃ.                                                                    ii⅝∣∣iili,∣∣1∣

⅛⅛⅜∕NB∕T 47012 婁爾的；


瞬爛尊


KW " -J

J


验俄

O

Q235A进行强度校核。

8.8.3.7强度校核

有下列情况之一的，


心閃妃"          /,■ /

齣翁质艾对于低压側辰力容器，也可以按照


8.8.3.8安全附件检验

安全附件检验按照本规程8.3.12规定进行。

需要进行耐压试验的，按照本规程8313规定进行。

8. 8.4. 1安全状况等级评定

根据检验结果，按照本规程&5的有关规定进行安全状况等级评定。需要改造、 修理的压力容器，按照改造、修理后的复检结果进行安全状况等级评定。

安全附件不合格的压力容器不允许投入使用。

8.8.4. 2检验周期

8.9合于使用评价

监控使用期满的压力容器，或者定期检验发现严重缺陷可能导致停止使用的压 力容器，应当对缺陷进行处理。缺陷处理的方式包括采用修理的方法消除缺陷或者 进行合于使用评价。

合于使用评价工作应当符合以下要求：

申请应用基于风险的检验的压力容器使用单位应当经上级主管单位或者第三方 机构(应当具有专业性、非营利性特点并且与申请单位、检验机构无利害关系的全国 性社会组织)进行压力容器使用单位安全管理评价，证明其符合以下条件：

(D承担RBl的检验机构须经过国家质检总局核准，取得基于风险的检验资质； 从事RBl的人员应当经过相应的培训,熟悉RBl的有关国家标准和专用分析软件；

实施RBl的压力容器，可以采用以下方法确定其检验周期：

9.1.4安全阀、爆破片八⅜


9- 1.4. 1安全阀、爆破片的排放能力


,应当大于或者等于压動容器的安全泄放量。排放  曲?计算必要日牌应当进行试验验证。对 于充装处于饱和状态或者媽狀舖驀液源合介质的压另容器，设计爆破片装置时 应当计算泄放口径，知*叠纹愚—L


安全阀、爆破片的排成能

能力和安全泄放量按照


卜大于


W**"""     Hi，

i"^,               ⅛lι";/

捶泸容器的设计压力J聲计图样或者铭牌上标 鼬寅允许王作压力确国*全阀的整定压力。

IillyIlIhIlIiΦ∣]IilIl

I：.........................

Mn- :         /     ≡                                            IIhlIIlIjilllIy

慶丼葯设计爆破压贖般不大于该容器的设 砂得小于该容器的工诳力。当设计图样或者 顚磁井的设计爆破压务木得大于压力容器的最


θ-14. 2安全飕麒矚

安全阀的整定盧

置


注有最高允许工作

⅛af。翌

压力容器上装呻


计压力，并且爆破片场犀破 铭牌上标注有最高允 高允许工作压力。   ' ' 搭



9.1.4.4安全阀的动炉

杠杆式安全阀应当有廓重

自由移动的装置和限制杠杆越出的导架，弹簧式



安全阀应当有防止随便拧动亩尊螺钉的铅封装置梭脚式安全阀应当有防止重片飞  脱的装置。


安全阀校验单位应当具有与校验工作相适应的校验技术人员、校验装置、仪器 和场地，并且建立必要的规章制度。校验人员应当取得安全阀校验人员资格。校验 合格后，校验单位应当出具校验报告并且对校验合格的安全阀加装铅封。

9.2仪表

9.2. 1.1压力表选用

压力表的检定和维护应当符合国家计量部门的有关规定，压力表安装前应当进 行检定，在刻度盘上应当划出指示工作压力的红线，注明下次检定日期。压力表检 定后应当加铅封。

压力容器用液位计应当符合以下要求：

9. 2. 2. 2液位计安装

液位计应当安装在便于观察的位置，否则应当增加其他辅助设施。大型压力容 器还应当有集中控制的设施和警报装置。液位计上最高和最低安全液位，应当作出 明显的标志。

9. 2. 3壁温测试仪表

需要控制壁温的压力容器，应当装设测试壁温的测温仪表(或者温度计)。测温 仪表应当定期校准。

10附 则

本规程由国家质检总局负责解释。

10.2施行时间

本规程自2616年10月1日起施行。2004年6月28日国家质检总局2004年第 79号公告颁布的《非金属压力容器安全技术监察规程》(TSG RoOOl — 2004)、2005 年11月8日国家质检总局2005年第160号公告颁布的《超高压容器安全技术监察规 程》(TSG R0002—2005)、2007年1月24日国家质检总局2007年第18号公告颁布 的《简单压力容器安全技术监察规程》(TSG R0003—2007). 2009年8月31日国家 质检总局2009年第83号公告颁布的《固定式压力容器安全技术监察规程》(TSG R0004—2009)及其2010年第1号修改单同时废止。固定式压力容器的定期检验、监 督检验不再执行2013年1月16日国家质检总局2013年第10号公告颁布的《压力容 器定期检验规则》(TSG R7001—2013)、2013年12月31日国家质检总局2013年第 191号公告颁布的《压力容器监督检验规则》(TSGR7004—2013)。

附件A


固定式压力容器分类

AI压力容器分类


AI. 1介质分组

压力容器的介质分为以下两组察


外的介质。.



賢薑的化学介质，易爆介质，液化


A1.2介质危害性

介质危害性指压為絳饗 炸或者因经常泄漏引⅛<j 险程度表示。 IiIIttiS号

"阔f

Iiliilllilillllllllllllllll N 高容许浓度小于。.1嚟3新度 危害介质最高容许浓讐' 等于 10.0mg∕m3o 嵌 q

A1.2. 2易爆介质繪3

指气体或者液体的蒸 小于10%,或者爆炸上限 炸

A1.2. 3介质毒性危害鼬

按照 HG 20660—2000《压3

定C) HG 20660没有规定的，由压

毒物危害程度分级》的原则，确定介质组别O


容


飄囚圭彼致使介质钢体大量接触，发生爆 ≡fs⅛度,.用介成糞性危害程度和爆炸危 KΓ"∙∙∙:    K    懈湍

ι⅛s

'U                             IlllllIllIllIIlIllIIIlIllII

IIIIIllliillllllIlI關ι                                                  ，.


除顽显性慢性爲害輩H像，极度危害介质最

Kn                   容終:M⑵" IIIIIIllIllllIIlIIIIi鄢i

F铲浓度。•仔n中度 血3；轻度危害介蘆最高容许浓度大于或者 胸1



* 1Vi •:

ɪ'ʌ.: -j⅛. ' : J

&菴⅛吾形成'的爆懺合物，并且其爆炸下限  勺差值大于或者等齐20%的介质。

炸危险程度譬参



9性危害和爆炸危险程度分类》确 證寥照GBZ 230—2010《职业性接触


A1.3压力容器分类方法

A1.3. 1 基本划分

压力容器的分类应当根据介质特征，按照以下要求选择分类图，再根据设计压

力P (单位MPa)和容积卩(单位m3),标岀坐标点，确定压力容器类别：


——IOO——




容积，VI^


图A-I压力容器分类图一一第一组介质

100










r=0.03：


W2 W1 IO0 10* IO2 IO3 IO4 IO5 IO6

容积，/∕m3

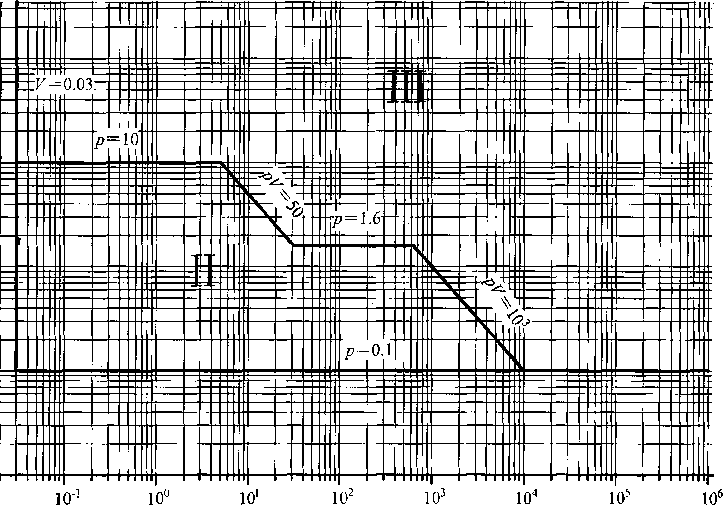

图A-2压力容器分类图一一第二组介质

A1.3.2多腔压力容器分类

多腔压力容器(如热交换器的管程和壳程、夹套压力容器等)应当分别对各压力 腔进行分类，划分时设计压力取本压力腔的设计压力，容积取本压力腔的几何容 积；以各压力腔的最高类别作为该多腔压力容器的类别并且按照该类别进行使用管 理，但是应当按照每个压力腔各自的类别分别提出设计、制造技术要求。

A1.3.3同腔多种介质压力容器分类

一个压力腔内有多种介质时，按照组别高的介质分类。

A1.3.4介质含量极小的压力容器分类

当某一危害性物质在介质中含量极小时，应当根据其危害程度及其含量综合考 虑，按照压力容器设计单位确定的介质组别分类。

A1.3.5特殊情况的分类

A2特定形式的压力容器

A2. 1非焊接瓶式容器

采用高强度无缝钢管(公称直径大于50Onlm)旋压而成的压力容器。

A2. 2储气井

竖向置于地下用于储存压缩气体的井式管状设备。

A2.3简单压力容器(注A)

同时满足以下条件的压力容器称为简单压力容器：

Q345R；

（8）非直接受火焰加热的焊接压力容器（当内直径小于或者等于55Omm时允许采 用平盖螺栓连接）O

危险化学品包装物、灭火器、快开门式压力容器不在简单压力容器范围内。

注A：简单压力容器一般组批生产。如果数量较少不进行组批生产时，应当按照GB 150设 计制造（不需进行型式试验），按照本规程7.1.11进行使用管理。

A3压力等级划分

压力容器的设计压力（P）划分为低压、中压、高压和超高压四个压力等级：

⑴低压（代号 L）, 0.1MPa≤jp< 1.6MPa;

⑵中压（代号 M）, 1.6MPa≤∕7< 10.0MPa;

（3）高压（代号 H）, 10.0MPa≤jp< 100.0MPa;

⑷超高压（代号U）, ∕j⅛ 100.0MPao

A4用途划分

压力容器按照在生产工艺过程中的作用原理，划分为反应压力容器、换热压力 容器、分离压力容器、储存压力容器。具体划分如下：

（1） 反应压力容器（代号R）,主要是用于完成介质的物理、化学反应的压力容 器，例如各种反应器、反应釜；聚合釜、合成塔、变换炉、煤气发生炉等；

（2） 换热压力容器（代号E））主要是用于完成介质的热量交换的压力容器，例如 各种热交换器、冷却器、冷凝器、蒸发器等；

（3） 分离压力容器（代号S）,主要是用于完成介质的流体压力平衡缓冲和气体净 化分离的压力容器，例如各种分离器、过滤器、集油器、洗涤器、吸收塔、铜洗 塔、干燥塔、汽提塔、分汽缸、除氧器等；

（4） 储存压力容器（代号C,其中球罐代号B）,主要是用于储存或者盛装气体、 液体、液化气体等介质的压力容器，例如各种型式的储罐。

在一种压力容器中，如同时具备两个以上的工艺作用原理时，应当按照工艺过 程中的主要作用来划分。

附件B


压力容器产品合格证

编号:


制造单位

~~制造单位~~ 统一社会信用代码 产品名称


产品编号

产品图号


设计单位

设计单位 统一社会信用代码 ~^^^设计日期"^~"


議潅许可证编号

:"畏计许可证编号蠻

.∙ j l压力容器类另听


嘴鄒iιl∣ι∣∣∣l∣i∣       R≡⅛

mhIIIIIHlIIIIIIiIhliIl          皿注


年J⅛bl^   制造日期

寸"i " ■ ■" 奴*."，-=，一，T


四!||血诂 IwBiii IIIiillllmil' IlllM?


年 月曰


本产品在制造31iΦf⅛质鹽如格《，固定式压力国

S»111剛黛      號F-- / '              !S,


響强全技术监察规程》


(TSG 21—2016)及


醐岫IlIIIil

日期:


检验责任饷师\（签章）:


日期:


（产品质量检验专用章） 年 月曰


注：本合格证包括所附的压力容器产品数据表。


附表b


固定式压力容器产品数据表

编号:

产品名称

设备品种

产品标准

_   * _ 匸 _ _         _      顼;盏¾⅞⅜⅞≡⅜

参:客,产品编号

设备代码

______________/ *M= 亠 -

襄世顷用年

限

主要 参数

容器容积

ɪɪ/

.一      _     E"J

尸融内径

_

容器高（长）

_____mm

材料

筒体

（球壳）

L

⅛

筒体 一（球壳）

` "K

mni∖

容器

\自重

kg

封头

"W. " P

≡⅜

mm

衬里

/. T g I ∕∙∙⅜⅞ ⅜⅞⅞ /

⅝

mm

:「盛装 济质重量

kg

夹套

K粗/

⅞⅜⅜

Xnin

设计

压力

壳程

a

J⅛!i

⅜..

.C

斥以; 惑帰 z⅛

P 彿 ^7W⅛ ∣J⅛1⅛⅛∣∣ Λ⅛!⅛fJ'∣i∣!∣

壳程

_____MPa

一管总

SiSSX歸上

I州I"IIIllllIIkIIIhll         JUSftLJ.

漓程

,              ∙ tlC

管程

_____MPa

夹套

'1| ¾ι

,a

観套'

J挤"、

≡ , „

OC

夹套

MPa

壳程介质

邮 IllIliiIIllIl

'加 R

HW狀"W, -∖  .

^⅛⅛⅛--∙

裏套介质

结构

型式

厂主体结构型式馈I

S會

安装型式篆

W （填立式、卧式）

支座型式W

保温绝热方蔘

（有填方式、无划“一”）

检验

试验

无损检测方法\

「关损必测比例：

%

-耐压试验种⅜~

'耐压试验时'

MPa

一泄漏试验种类 i

V、變」

泄漏试验初_

MPa

热处理种类

热处理養度

°C

名称

型号

家数量

制造单位

制造 监督 检验 情况

监督检验机构


监督检验机构 统一社会信用代码


机构核准证编号


附件C

压力容器产品铭牌
(1)压力容器产品铭牌

监检标记

产品名称

产品编号

压力容器 类别

制造日期

年 月曰

设计压力

MPa

耐压试验 压力

MPa

最高允许

工作压力

MPa

设计温度

OC

容器自重

___________kg

主体材料

容积

m3

工作介质

产品标准

I

制造许可 级别

制造许可 证编号

制造单位

设备代码

铭牌的拓印件或者复印件存于压力容器产品质量证明文件中

（2）换热容器产品铭牌

监检标记

—

产品名称

£

管程（夹套）

壳程（壳体）

产品编号

设计压力

MPa

MPa

压力容器 类别

耐压试验 压力

MPa

MPa

制造日期

年 月曰

最高允许

工作压力

MPa

MPa

容器自重

________k£

设计温度

OC

OC

换热面积

工作介质

折流板间距

mm

主体材料

产品标准

制造许可 级别

制造许可 证编号

制造单位

设备代码

铭牌的拓印件或者复印件存于压力容器产品质量证明文件中

附件D


特种设备代码编号方法

DI编号基本方法

设备代码为设备的代号，必须县蚕营匡由设备基本代码、制造单位代号、 制造年份、制造顺序号组成，χ

XXXX XXXXX XXXX x⅛κ 7       * \

*荆造顺序号




⅛⅛l1 ............................ IlIilhilINlI............

i∣lιlll∣!”NIIl*"II IlIi州' Jhlllliiiiii IlIlllIlllllIHili；Iiliml

IllllIilllliIllIIIl!Il州 !：IIiIiIIlllllIllllIlf


S*   8

Iililll!∣I∣∣HIiiili'∣∣il! 忐）

D2编号含义J?1食

I W

D2.1设备基港撇宾

牌巾巾III!，iψj∣中E

按照特种设备⅛1⅛B

“2项” O ≡房

电踞紅 氐

D2. 2制造单位代号⅜

由制造许可审批机判网胃Ii男

可证编号中的单位顺序号是位β⅛S‰字）组成。如黑声某一压力容器制造单位， 由国家质检总局负责审批，其制造许可证编号为"1^^10890-2015",其中国家质 检总局行政区域代码用10表示/巢使IMa割缪蓟,/则制造单位代号为“10890” ； 如由黑龙江质量技术监督局负责审倾可证编号为（（TS2223010-2015", 其中黑龙江行政区域代码用23襄顺序号为10,则制造单位代号为


善"

⅛⅛⅛ * 僉' ：                     . I                                         .∣∣∣∣∣∣∣

的i縞弋荷行位阿拉伯数字躡写o如第二类容器为

"■■ ■■- -J E∙∙3."  &叫岫鄕

齢 Wi

飯樓蹒弋码（2位阿扌踊数字）和制造单位制造许





“23010” O

D2. 3制造年份

制造产品制造的年份（4位阿拉伯数字），如2015年制造的则为“2015” 0

D2.4制造顺序号

制造单位自行编排的产品顺序号（4位阿拉伯数字）。如2015年制造的某一品种 的压力容器的产品制造顺序号为98,则编为“0098” O

如果制造顺序号超过9999,可用拼音字母代替。如制造产品的某一品种的压力 容器的产品制造顺序号为IoOOO或者11000,贝U制造顺序号为AOOO或者Boo0,依此 类推。

附件E

特种设备监督检验联络单

编号:

（受检单位名称）:

经监督检验，发现你单位在（填写产品名称、产品批号、编号或者位号）的（制造、改造、 重大修理）过程中,存在以下影响安全性能的问题，请于 年 月 日前将处理结果

报送监督检验机构：

问题和意见：

监督检验人员：

日期：

受检单位接收人：

日期：

处理结果：

受检单位主管负责人：

日期：

（受检单位公章）

年 月 日

注：本联络单一式三份，一份监督检验机构存档，两份送受检单位，其中一份受检单位应 当在要求的日期内返回监督检验机构。

附件F

特种设备监督检验意见通知书

编号：

（受检单位名称）:

经监督检验；发现你单位在（填写产品名称、产品批号、编号或者位号）的（制造、改造、

重大修理1过程中，存在以下影响安全性能的问题，请于  年 月 日前将处理结果报

送监督检验机构：

问题和意见：

监督检验人员：

日期：

监督检验机构技术负责人：

日期：

（监督检验机构检验专用章）

年 月 日

受检单位接收人：

日期：

处理结果：

受检单位主管负责人：

日期：

（受检单位公章） 年 月 日

注：本通知单一式四份，一份报所在地设区的市级特种设备安全监督管理部门或者省级特 种设备安全监督管理部门，一份监督检验机构存档，两份送受检单位，其中一份受检单位应当 在要求的日期内返回监督检验机构。

附件G

特种设备监督检验证书（样式）
特种设备制造监督检验证书
（压力容器）

.Λ≡s‰..

编号:

制造单位

/7   ¥

制造许可级别

/>/

制造许可证务寻

设备类别

/ : 必

"'产品名称'∙,∖

产品编号

7  F

■ -      ^⅛ 由

/ " J

「设备代码L

:∖

设计单位

______________________⅛⅛

⅛⅛ %

部 点

/ ■■ ,

F         X⅛^<-",^-

■              睬"

≡ "                  '腦緇

设计许可证编号很

_________________________________________Su.吧縉

§。昌

J                      ',"'√z^⅛¾.7 ：■■?：：X-

-产品图号

Wimlh跚 ...............!___

、r Lt∙ .LLrt               M⅛'∣!∣i∣ιi!'lι∣

设计日期   ⅛

_________________fed

IIilI'll        ⅛=⅛

!I PS

5；日

制造日期

叫；    年 月曰

PIIiʃ

d 廿…,∣*∣lNiN

按照《中华人熙? 台压力容器产品经義浙 察规程》（TSG 21—20 如下监督检验标志。`

Hi 麟療 IIIlll ⅛Z 呻

∣⅛ d

VJ

V

监督

特言峑法》'《特种设备安! 車监飜矗厂安全性能符合《固; 如求此证书，并且在该蔔 ʌ BIr [

∖∖J √

审 ⅞≡M∣>

III帅⅛

篷察条例》的规定，该 蠢压力容器安全技术监 宜为容器产品铭牌上打有

日期：

日期：

监督检验机构：

监督检验机构核准证号：

批准：

日期：

（监督检验机构检验专用章）

年 月 日

注：本证书一式三份，一份监督检验机构存档，两份送制造单位，其中一份由制造单位随

特种设备制造监督检验证书 （批量制造压力容器）

编号:


制造单位

-制造许可级别

^^设繇别

~~产品批号

丧计单位

设计许可证编号

设卽日期


按照《中华人民颗廓 批压力容器产品经我⅛f勾檎据批 符合《固定式压力容籐歸术监

∣l∣!∙FIIl 仙IllIlllIhlII 点E 且在该批压力容器祁二打


监督检验所抽的产品 本证书适用的产品编亳:


疆!造许可证编号

■ ⅛2______________

德矗名称

i∣t∙嗚

⅛⅛①

E监督检验标志。

≡∣'ll!∣lll∣∣∣IlllIll IiIhIllIIIIIllhIIlllIIIlI LIllI!IlllllllllllIlhlHl ............................

产品图号W

抒二-（填写产品编号y

（填写产品编号社

监督检验人员：    κ


纏渕：:碱H⅞ ~∖R

`n i ", ■        "       ∖    ' I

案《特种设备安畚監察条例》的规定，该 粉:詁的监督检验方法巅监督检验，安全性能 ""Itsg 21—2。16）濾求，特发此证书，并


年 月曰



日期:


审


日期:


批准:


日期:


监督检验机构:

监督检验机构核准证号:


（监督检验机构检验专用章） 年 月 日


注：本证书一式三份，一份监督检验机构存档，两份送制造单位，其中一份由制造单位随 产品出厂资料交付。

特种设备改造与重大修理监督检验证书 （压力容器）

编号:

施工单位

许可证编号

施工类别

（改造、重大修理）

使用单位

设备使用地点

设备类别

固定式压力容器

使用登记证编号

设备代码

设备名称

竣工日期

年 月曰

产品图号

改造与重大修理项目：

按照《中华人民共和国特种设备安全法》《特种设备安全监察条例》的规定，该 台压力容器改造与重大修理经我机构实施监督检验，安全性能符合《固定式压力容器 安全技术监察规程》（TSG21→016）的要求，特发此证书。

监督检验人员：               日期：

审核：                 日期：

批准：                 日期：

监督检验机构:                    （监督检验机构检验专用章）

年  月  日

监督检验机构核准证号：

注：本证书一式三份，一份监督检验机构存档，两份送施工单位，其中一份由施工单位随 施工竣工资料交付。

特种设备制造监督检验证书 （压力容器受压元件、受压部件）

注：本证书一式三份，一份监督检验机构存档，两份送制造单位，其中一份由制造单位随

产品出厂资料交付。


进口特种设备安全性能监督检验证书

编号:

制造单位


制造许可级别 设备类别

产品编（批）号 使用单位


制造许可证编号


设备使用地点 设备代码


按照《中华人民蝙


! !制造日期

矿日期:

斜」


年 月曰


"TL lid t ■ J                     . \

姦営特种设备安'荃蓝察条例》的规定，该

二安全性能符合緬定式压力容器安全技

≤≡g

弓，并且在咿批）压力容器产品铭

•】 IIi

...                       .∙ .                      IlIiIiiMilliIilllIlI

:                NNW∙≡


Illill l∣⅛''h ⅛≡


日期:


日期:


监督检验机构:


（监督检验机构检验专用章）

监督检验机构核准证号:

注1：按批出具的监督检验证书，可将“产品编（批）号”改为“产品批号”；“设备代 码”改为“产品编号”，并且详细列出本批允许岀厂的产品编号。

注2：本证书一式三份，一份监督检验机构存档，两份送制造单位，其中一份由制造单位 随产品出厂资料交付。

附件H


压力容器年度检查报告


附件J

压力容器定期检验报告

报告编号:

设备名称

检验类别

（首次、定期检验）

容裁别”

设备代码一

单位内编号

使用登记证编耳"

制造单位

安装单位

使用单位

使用单位地址

设备使用地点

使用单位 统_社会信用代码

邮政编码

安全管理人员

联系电话

函⅞w限—―

投入使用日旷

年 月

主体结构型式

运行状态

性能 参皴

容 积

m3

内 径

mm

设计压力一

~~   MPa

设计温度-一

使用压力一

MPa

使用温度一

工作介质

检验 依据

《固定式压力容器安全技术监察规程》（TSG 21—2016）

一题其理一 一问l⅞处

［检验发现的缺陷位置、性质、程度及处理意见（必要时附图或者附页，也可以直接注明见 某单项报告）］

验论

检结

压力容器的安全状况等级评定労一级

（符合要求、基本符合 要求、不符合要求）

_________允许（监控）使用参数_________

压力

MPa

温度

OC

介质

⅞⅞Γ

__________下次定期检验日期：    年 月___________

说明

（包括变更情况）

检验人员：

编制：          日期:__________

检验机构核准证编号：

（检验机构检验专用章或者公章） 年 月 日

审核：          日期：

批准：           日期：           -

共 页第 页

压力容器定期检验报告附页

报告编号:

序号

检验项目

检验结果

说 明

1

□压力容器资料审查

2

□宏观检验

3

口壁厚测定

4

□强度校核

5

口射线检测

6

口超声检测

7

□衍射时差法(TOFD)超声检测

8

口磁粉检测__________

9

口渗透检测__________

10

口声发射检测   ，______

11

□材料成分分析

12

口硬度检测’__________

13

□金相分析_________

14

□安全附件检验

15

□耐压试验

16

□气密性试验

17

口氨检漏试验________

18

口気、卤素检漏试验______

附件K


特种设备定期检验意见通知书⑴

编号:

检验人员:


本通知啊有V:

-ʃ :ʃ vW手Mʌsʌ WV：戸V r * 云聲鑼⅞⅛B⅞⅛⅛⅛兰:；

日期：


月/日止


（检验机构检验专用章） 年 月 日


使用单位

.Λ¾2>i⅛⅛;./.        ________________________________________________

设备品种

（名称）

设备代码或者 单位内编号

使用饕蔻莓

检验结论意见

■- --√ :               •、

f                      __________________

/

_________Δ

^7^

* \

■..

∕√

___________几"

■

/ ∙ ⅛5

__________________F ∙ k 八

'‘                                i

—~~― ■■ "'.ʌ ;. ■ ■: \\ -

「.∙ S

■   ■' 5

r.--1

Il :

I I                                          、，i `

， 丨......•厂'                    i

: ^" :~~: : ■ '■ π

: : ^ ■•, ■■■.

, *      i----t

；,■；     (I)

'..L",;

■' ' ■' ■ ■ ..

,⅛w 須 I W；；*" f-~l;

「            『；：•；；、：：：E

K

..............  "'"        [_=^j

∣,,!,p∣l∣!∣∣∣∣!ψ!lii"∣∣          ；二：)

l∣∣i∣!Ilmi3

- :■■■■■ ⅛

/• ■、扌

/                      ■ ■ ■■ f

_

• • 、                                      i'仙'I如hl；ihl”

/. ： ：                                                                                 H∣∣∣l∣i∣!∣μ'l∣i'∣.∣

'"*「：一   .     IliIaiI岬

I I

!；

Ili M ^

A

! ■ : r ■ /■■■ √ ； .■

: •                   峋i讪：“；

i∣

im；個响讯   每j

提"知洱M i：“;UWW    F 3

.""I”I ■ : ",：|.1 Il          V.-ʃ        _

<,. ^- ^? ■■..........

?                                               i                     IIllWlImIilIIIlhl

/                                                                     IliulllIlm1|;胴

./     ∙ ∙     ∙    ∙ .        y腸

'                                                                                                                                                    ..∣lll'∙        .. I

I

Ps--

「5lJ⅛1

-^^ZZ^^P7

F     ….__

,i..∣";.', 1

"" 由

_______3拦

有关情况说明：          ■■：■"■■■.. ⅛∖ I 1     • 一

____________ ɪQ \，1..........................,：/_______________________________

使用单位代表:

日期:


注：本通知书只用于检验结论不存在问题，或者虽然存在问题但不需要使用单位回复意 见，是在检验报告出具前对检验结果出具的有效结论意见，一式两份，检验机构、使用单位各 一份，本通知在有效期内有效。

——120 —

特种设备定期检验意见通知书（2）

编号:

经检验，你单位  （填写设备套*篷备名称:__.

设备品种：_________ ,注督乘码「    __________,单位内

编号：_________,使演尊官证编号:______ ）,存在以下问题，请

于 年 月  日前将处羸3藁报送我机构。    、'

问题和意见:


处理结果:


日期:

检验机构技术负责人＞:.⅛

使用单位接收人:

i≡


.............................. 仰i，ImIl*ImIIIIIlIIl IiIIIlIIIi!!∣!i∣∣!IlliIlJl


检验人员*:

'√<"'<∣∖'


（検验机构检验专用章）


使用单位安全管理负责人：      日期:


（使用单位公章或者专用章） 年 月 日


注：本通知书是作为检验中发现问题，需要使用单位进行处理而出具，一式三份，一份检 验机构存档，两份送使用单位，其中一份使用单位应当在要求的时间内返回检验机构。当发现 严重事故隐患时，可以增加一份报压力容器使用登记机关。

相关规章和规范历次制（修）订情况

（1） “《压力容器定期检验规则》（TSG R7001—2004第1号修改单”（国家质检 总局公告2005年第141号，2005年9月16日公告，修改内容自2005年9月16日 起实施）；

（2） “《压力容器定期检验规则》（TSGR7001—2004）第2号修改单”（国家质检 —122 —

总局公告2006年第216号，2006年12月31日公告，修改内容自2007年2月1日 起施行）;

（3） “《压力容器定期检验规则》（TSGR7001—2004）第3号修改单”（国家质检 总局公告2008年第16号，2008年12月21日公告，修改内容自2008年3月1日起 施行）O

“《固定式压力容器安全技术监察规程》（TSG R0004—2009）第1号修改单”（国 家质检总局公告2010年第127号，2010年11月5日公告，修改内容自2010年12 月1日起施行，并且重新印制）。

《固定式压力容器安全技术监察规程》

（丁蹌21—2016）修订说明

《固定式压力容器安全技术监察规程》

（TSG 21—2016）修订说明

【注意事项】

一、 在本说明中，按新版《固定式压力容器安全技术监察规程》（TSG 21-2016）（以下简禄本规程）的条文顺序对规程修订内容加以简要介绍，说明的内容以技 术要求变化为主；对于文字上的修改，其目的都是为了使内容表达得更严谨、准确， 一般不涉及技术要求的变化，不再具体说明。

二、 在本说明中，常用安全技术规范简称如下：

TSG ROOOI-2004《非金属压力容器安全技术监察规程》（简称原非金属规程）

TSG R0002—2005《超高压容器安全技术监察规程》（简称原超高压规程）

TSG R0003—2007《简单压力容器安全技术监察规程》（简称原简单容器规程）

TSG R0004—2009《固定式压力容器安全技术监察规程》（简称原固容规）

TSG R5002—2013《压力容器使用管理规则》（简称原使用管理规则）

TSG R7001—2013《压力容器定期检验规则》（简称原定检规）

TSG R7004—2013《压力容器监督检验规则》（简称原监检规）

三、 声明：《固定式压力容器安全技术监察规程》（TSG 21—2016）由国家质量 监督检验检疫总局负责解释。本说明由起草组编写，不属于官方解释，也不具备法律 效力，仅供读者参考。

【修订原则】

见本规程前言部分。

【结构层次】

一、 大的章节结构与原固容规基本一致，增加了监督检验一章，由原来的9章变 为10章；同时修改了部分章的名称，例如“安全附件”修改为“安全附件及仪表”； 原来的七个规范各有多个附件，本次修订将技术要求类的附件转化为正文内容（如专 项要求等）,各种表格作为附件。

二、 材料、设计、制造、监督检验、定期检验等章的内容主要分三部分，即通用 要求、金属压力容器要求、非金属压力容器要求；原固容规的正文内容主要针对金属 压力容器，现在将非金属压力容器纳入，非常难以表述，所以彻底拆分，金属的与非 金属的分开表述，对所有压力容器均适用的规定统一表述在“通用要求”中。

三、技术要求分三个层次，即通用要求、金属或非金属压力容器要求、专项要求; 各层次的适用范围不同，“通用要求”适用于所有压力容器，“金属或非金属压力容 器要求”按材料大类分别适用于金属或者非金属压力容器，而“专项要求”仅适用于 特定的具体压力容器（例如超高压容器、简单压力容器、石墨容器等）。

对于一个具体的压力容器，原则上三个层次的技术要求均应当满足，但当不同层 次均包含相同技术内容时，各层次同，“专项要求”具有最高优先权, 其次为“金属或非金属压力容r≡用要求”；即当不同层次均包含 相同技术内容时，应当执行喚睜釦、商"亥輝次的技术要求，例如三个层次 均包含某一相同技术内容当执行“专项要求、

一般情况下，适用修§肉/的（T一级）层次的技电求高于其上一级层次的要 求，但某些专项要求的规定（例'海单压力容器的专项要求 中存在低于通用要求⅛f⅛⅛≡⅛的内容），此日成行专项要求的相应内容 以体现相应产品的特琢商震/宀…

te⅛⅛∕⅛-'"

z≡⅜ Un 则 -` ■■■ —

竪熒：：■>"


≡ M

⅛⅛¾ Itilliiiiliiiiiiiiiiiiiiii

Il啊IllI .',ii∣ Iliiiiiiiiii IlIllllIlIIllilIllllIllIlII i∣ι∣∣∣i∣l∣li∣llll∣hl∣l∣∣∣l 瘀


岡編。百

脾州"，'Wl4 寫

h∣∣∣∣∣∣L∣∣'∣!∣Hll!!∣!i

IlIIN∣9∣⅝l!!i∣l∣∣∣∣i 奇

|!II^IlTIIl■■'；阡E

lll∣'IllilIlliIiiiillil!Iilll 礴 【第1章“总则” ⅛⅛∣: 本章源于原固蓉翩舊 国特种设备安全法》C∣≡F⅛



章彌俨°修改本规程的刺孫据为《中华人民共和 '《麒好安全法》），按圍薪的特种设备界定范围和 目录，调整本规程的⅛≡⅛∖ 颜驅爲规和标准之Iq低系。


[1.1目的】

修改本规程的依据为《禅种盛安全法一》渤跋麝种设备安全监察条例》（以下简 称《条例》）。《特种设备安全法滅和国第十二届全国人民代表大会常 务委员会第三次会议于2013年6月由中华人民共和国主席令第四号公布, 自2014年1月1日起施行。

《特种设备安全法》第八条规定：特种设备生产、经营、使用、检验、检测应当 遵守有关特种设备安全技术规范及相关标准。特种设备安全技术规范由国务院负责特 种设备安全监督管理的部门制定。

早在2003年《条例》颁布之时，国家质检总局特种设备安全监察局就启动了特 种设备法规标准体系建设工作。特种设备的法规标准体系由法律、法规、规章、安全

技术规范、技术标准五个层次构成，“以法律法规为依据、以安全技术规范为主要内 容、以技术标准为基础”是其建设原则。历经十多年的时间，在政府部门领导下，在 有关单位的支持下，在行业专家的共同努力下，已经构建成了一个法律法规规章基本 齐全、安全技术规范与技术标准基本配套完备的特种设备法规标准体系，在这个体系 中，现有安全技术规范120多个，技术标准上千项。

特种设备安全技术规范是指国家质检总局依据《特种设备安全法》《条例》所制 定并且颁布的技术规范，主要包括遗性能、能效指标以及相应的生产（包 括设计、制造、安装、改造、使用和检验、检测等活动的强制 性基本安全要求、节能要求、歩S乖困蒋荐\安全技术规范是特种设备法规 标准体系的重要组成部分，购用Z是将特种设备有关的法律、法规和规章的原则规定 具体化。《特种设备安全认翩预布，进一步明确了安礫术规范的法律地位，理顺 嚴‰ f ---------- r          靛

T与技术标准的相互关莠蕭

为了保证《特种垓缶'

建设已成当务之急。

种设备检测研究院召簸；

亠           儡碱g

建设工作。会议决定謐歯

.......  一     一 ...illllliliiiiiiiiiiiih .-


SIH

斟议,




≡⅛!卩"• \

理剥肴效贯彻实施,加映特种设备法规标准体系 気芦菌.家质'检总局特种电备安全监察局和中国特 齢赛配合《特种设备遴法》的法规标准体系


建设工作。会议决定皆辱枚《礙携声缺陷产品召•回管嘲擀》的制定；启动《特 种设备事故报告和⅛⅛M⅛定凛願⅛溟力容器压力管道移瓦设备安全监察行政处 罚规定》的修订；制璽*観节勵勺觌储性文件i修改《僵般备安全技术规范制 订程序导则》；二麟鼾础安麴獭诚按设备及环节癌 专项规范数量众多、 比较零散的局面，确定综合规范（大规范）融旨导思想，以达到统一


比较零散的局面，确定十 协调安全基本要求、方便 期开展医用氧舱、气瓶*每



.编制综合规范（大规范）麝箱导思想，以达到统一t 輟;:奪谀就拟定的大规范号录进行了讨论，决定先 隹滯.如起重机械等大规范的编制工作O



[1.2固定式压力容器】

在固定式压力容器定义的注釋装置中作为工艺设备的按压力容 器设计制造的余热锅炉依据本规‘ ”同时删除原固容规L5不适用范 围中的“（2）《锅炉安全技术监察规觸歸围内的余热锅炉；”此修改意味着作 为过程装置中工艺设备的余热锅炉可以按《锅炉安全技术监察规程》设计制造，也可 以按本规程设计制造，具体按哪个规程设计制造由设计者决定，并且依据所选用的规


程进行监督管理。


[1.3适用范围】

《特种设备安全法》实施后，国家质检总局调整了特种设备的界定范围和目录，

一 129 ——


本规程的适用范围也随之进行相应调整。

本规程适用于特种设备目录所定义的、同时具备以下条件的压力容器：

⑴工作压力大于或者等于0.1MPa（⅛ 1-2）;

（2） 容积大于或者等于0.03 并且内直径（非圆形截面指截面内边界最大几何尺 寸）大于或者等于15Omn1（注1-3）;

（3） 盛装介质为气体、液化气体以及介质最高工作温度高于或者等于其标准沸点 的液体（注1-4）。

主要是修改了原固容规1.3（2）的内容，将“（2）工作压力与容积的乘积大于或者 等于2.5MPa∙L; ”改为“（2）容积大于或者等于0.03 m3并且内直径（非圆形截面指截 面内边界最大几何尺寸）大于或者等于150mm”。不再按值界定压力容器，而是 按容积界定，相应地修改注1-4。重新定义后，对容积小于0.03 m3 （30L,与锅炉容积 界定一致），或者内直径（非圆形截面指截面内边界最大几何尺寸）小于15Omln的压力 容器不再列入安全监察的范围。

本次修订全文采用国际公称单位，例如将L（升）改为∏13（立方米）O

[1.4适用范围的特殊规定】

根据压力容器界定范围的变化（30L以下的容器不在监察范围内），删除原固容规 1.4.2和1.4.3的内容。

将原固容规中的1.4.1根据容器危险程度拆分成两部分（本规程的1.4.1和1.4.2）, 其中新的1.4.1中所包含的容器介质相对复杂、危险性相对较高，对相应设备增加压 力容器材料的要求；新的1.4.2与原固容规要求一致，保持不变。

[1.4.1只需要满足本规程总则、材料、设计、制造要求的压力容器】

本条由原固容规中的141⑵和⑶而来，包含的容器介质相对复杂、危险性相 对较高，对相应设备增加压力容器材料的要求。

一、 1.4.1范围内的压力容器属于在用过程中难以检验或者检验意义不大的容器, 但这些压力容器若盛装危险介质或者设计参数较高，其危险性依然较大，如果不进行 定期检验，则更应关注其设计制造过程对安全性能的控制，因此本次修订一是改变了 原固容规统一将其划为第I类压力容器的做法,规定141范围内的压力容器按图A-I 或者图A-2进行分类，以保证对不同类别压力容器的设计制造要求在这些压力容器上 得以落实，二是增加了材料要求。

应当注意，141范围内的压力容器需要进行制造过程的监督检验。

二、 141（1） “空分装置中冷箱内的压力容器”改为“过程装置中冷箱内的压力 容器”，扩大了冷箱内压力容器的范围（但不包括子母罐、双层球罐等特殊产品）。

《固定式压力容器安全技术监察规程》(TSG 21—2016)修订说明 --------______ . _ _____________ ___________

冷箱内的压力容器被珠光砂等隔热材料包围，在使用过程中难以检验，不仅是空 分装置，其他过程装置中冷箱内的压力容器存在同样问题，应当同样对待。过程装置 中的常用冷箱及冷箱内的主要压力容器见表I：

表1过程装置中的常用冷箱及冷箱内的主要压力容器

ɪ

ɪ

冷箱

名称

.冷箱内 主要压力容器

操作压力范围(MPa)

操作温度范围(C)

1

空分

冷箱

板翅式热交换器、气 液分离器、精馅塔

外压缩流程操作压力/ 设计压力：0.6/0.7;

内压缩流程操作压力/ 设计压力：

5 〜10/5.5 ~ 11;

外压缩流程操作温度/设 计温度：

40 〜-193/65 ~-195； 内压缩流程操作温度/设 计温度：

40 ~-193/65 ~ -195

2

液氮洗

板翅式热交换器、氮

操作压力/设计压力：

操作温度/设计温度：

冷箱

洗塔_______

3.0 ~ 5.5/3,5 〜5.8

40〜-193/65——196

3

LNG

板翅式热交换器、气

操作压力/设计压力:

操作温度/设计温度：

冷箱

液分离器、精馅塔

5.5/6____________________

40——170/65 ~-195

4

乙烯

板翅式热交换器、气

操作压力/设计压力：

操作温度/设计温度：

冷箱

液分离器_____

4.7/5.2__________________

45 〜-185/65   195

对于子母罐、双层球罐等堆积绝热的压力容器，因其危险性较大，故没有纳入本 规程L4中，仍需满足本规程所有要求。

对于上述冷箱、子母罐、双层球罐等堆积绝热的压力容器，其设计制造应当特别 注意3.1.14(2)、3.2.1022.2(5)等条款的要求，在使用过程中，也应当采用安全状态 监测等方式(监测其压力、温度、液位、泄漏等)保障其安全运行。

三、 141(2)中，对无壳体的套管热交换器的简化监管仅限定在盛装危险性较小 的第二组介质的套管;盛装危险性较大的第一组介质的无壳体的套管热交换器需满足 本规程的所有要求。

钎焊板式热交换器、螺旋板热交换器危险性较小，本次修订将其列入不适用范围 1.5(5)中，不再进行监管。

四、 新增“超高压管式反应器”列入141(3)中。按新调整的压力容器范围界定, 超高压管式反应器只能按外套管划为低类别压力容器，但其承受超高压的腔体部分 (内管)具有更大的危险性，设计制造者更应关注其选材、强度计算、制造质量控制等 问题。

[1.4.2只需要满足本规程总则、设计、制造要求的压力容器】

本条由原固容规中的141(1)、(4)、(5)和(8)而来，要求与原固容规基本一致, 但需按附件A进行分类。

一、 1.4.2范围内的压力容器与1.4.1类似，但危险性相对较低，本次修订也改变

了原固容规统一将其划为第I类压力容器的做法，规定142范围内的压力容器按图 A-I或者图A-2进行分类，以保证对不同类别压力容器的设计制造要求在142范围 内的压力容器上得以落实；1.4.2范围内的压力容器同样需要进行制造过程的监督检 验。                           ⅜W

二、 原固容规1∙4.1(6)电力彳亍凱式组合电器(如电容压力容器)、 IAi⑺橡胶行业使用的轮胎W^iIs具危险性较小，本次修订将其  列入到1.5⑺、(8)中，不喚行监管。



【1.5不适用范围】

撕殊符合丄3的定落但分三种情况，第一 嘔綸，包括1.5⑴籲器；第二种是由国家 于嵌'続成宜管理方式手段讒大不同，包括1.5 (2)

Wrη            …                   IIN"*IIll⅛∣

,声需要监管的，«1.5⑶至⑼的容器， 要程使用管理的有关勁店，负责其安全管理。

朦鬱` *二， "              l∣∣ll!ll岫

僉热镉炉是按锅瓚是压力容器进行监管


-、总体来说，


I∣l∣!IIIIlIIllluIIIll" 1

IglljlIlllllllMIl


种是需要按其他安全摟苏嶼进彳 特定的监管部门统-礬曇 的容器；第三种是建柚 这些压力容器的使用⅛lfc嚼

IHlIIMuIliiil!ll∣n∣l∣∣ 礴 氐

二、 为解决作为盤癒单PW 广.,____________y碗  _______

的争议问题,本次修年∣ι⅛≡^pκ≡)《糖炉安全技鑫察规程》适用范围内 的余热锅炉；”同时11⅛∖1-2M⅞⅛⅛.⅛⅛定义的沔⅛i中，增加“过程装置 中作为工艺设备的按压".容置繭爲热幅炉依据本鱗进行监督管理。”此修 改意味着作为过程装置危駝鸵瀚：船可以按《锅#金全技术监察规程》设计 制造，也可以按本规程设通造由设计者根据设岁鬲途和定期检验的需要决定 按哪个规程设计制造，并且W既的规程进行监督饱L

三、 为保持内容完整，将例》中的不适用范围也在此重 复描述，将1.5(2)改为“军事装备'航天器、铁路机车、海上设施和船 舶以及矿山井下使用的压力容器” O

四、 在1.5(4)旋转或者往复运动的机械设备中自成整体或者作为部件的受压器室 中，除原来的泵壳、压缩机外壳、涡轮机外壳、液压缸等外，增加造纸轧辐不进行监 Λ≡⅛

昌O

五、 可拆卸垫片式板式热交换器(含全焊式、半焊式板式热交换器)、螺旋板热交 换器、钎焊板式热交换器等,危险性较小,本次修订统一调整列入到不适用范围1.5 (5) 中，不再进行监管。

六、 常压容器（大型常压储罐）的蒸汽加热盘管危险性较小，并且容易造成将常压 容器整体当成压力容器的误解，致使其制造、管理成本大大增加，故本次修订将常压 容器的蒸汽加热盘管列入到不适用范围1∙5（6）中，不再进行监管。

七、 过程装置中的管式加热炉按设计参数可以划到压力容器之列，但其危险性较 小，也很少发生事故，一直以来实际上也没有在监管范围内，此次修订将其列入到不 适用范围L5（6）中，明确不需要监管。

八、 电力行业专用的全封闭式组思容压力容器）和橡胶行业使用的轮胎

硫化机以及承压曲橡胶模具本次用范围1.5（7）、⑻中，不再进行监 管。       /'严y

九、 为增强的塑料制压毋器'数量较少，工作压伏E低（一般为（MMPa左右），

危险性较小，目前尚没有    阪案例，故此次修订将某列入到不适用范围1.5（9）

中，明确不需要监管。

本条所指无增强

维增强塑料（玻璃钢）Z




榦总羸纤维增强幽a（玻璃钢）压力容器；纤 ，本规程相1⅛节均有规定O —≡ .

⅛⅞


字为主要受压元件, 法。


[1.6压力容器范麟

【1.6.1压力容器^

一、 本次修订本

连接”改成“焊接（糰

二、 规范“壳体”

壳板、封头、平盖等受

等的用法。

三、 M36以上（含M3况螺

再用主螺柱的提法；同时全


文统一规范螺柱、螺栓、紧

[1.6.2安全附件及仪表】       _

一、 本次修订区分了安全附件产安全附件应当是在出现异常情况时 能够自主启动相应动作从而对压力容器逗到⅞护作用的附件;而仪表只是起到某种参 数指示作用，当出现异常情况时没有相应保护动作。以往包括仪表在内的安全附件概 念过于宽泛，使得一些具体技术要求难以表述，一些技术要求难以落实到位。

二、 本次修订对安全附件和仪表进行了重新界定，压力容器的安全附件包括直接 连接在压力容器上的安全阀、爆破片装置、易熔塞、紧急切断装置、安全联锁装置； 仪表包括直接连接在压力容器上的压力、温度、液位等测量仪表。

三、 本规程第9章的内容也相应作了调整，标题改为“安全附件及仪表”，内容 上也分开提出技术要求。今后，随着行业的发展，将在本规程中逐步增加安全附件和 仪表的种类，并对其提出更加具体完善的技术要求。

IS ft!S

, 繆德格潔蜓轮々怎尸8             ....................∣∣∣∣l'∣

器"因此在本憐蕴围界定时，将“焊接 jj∣∣ilι;1!' "/


裝《含变径段）f尊壳板、非圆形容器的 故目:同时全文鉱3规范壳体、筒体、封头


[1.7压力容器分类】

增加“注1-6：本规程划分的第I、II、HI类压力容器等同于特种设备目录品种 中的第一、二、三类压力容器，本规程中超高压容器划分为第HI类压力容器。”说明 本规程的压力容器分类与特种设备目录中设备品种的关系。

[1.8与技术标准、管理制度的关系】

一、 本规程1.8(2)在原固容规1.11(1)的基础上修订而成，强调压力容器的生产 〈包括设计、制造、安装、改造和修理)应当同时满足本规程及相应压力容器产品标准 的规定。

二、 本条实际是在说明“双满足原则” S当法规与标准的要求不一致时，按要求 高者执行。

三、 本条引出了 “产品标准”的概念，在本规程的后续内容中多有提及，以“产 品标准”替代了原固容规中“本规程引用标准”的提法。

四、 原则上讲，产品标准必须满足法规的基本安全要求，但目前，涉及固定式压 力容器的产品标准众多(并且出自十几个标准化技术委员会)，标准的修订、更新迟缓, 不能保证所有的压力容器产品标准都满足法规要求，因此还有必要强调“双满足原 则” O

[1.9不符合本规程时的特殊处理规定】

11.10协调标准与引用标准】

一、 本次修订调整了本规程引用标准的概念，将原固容规中“引用标准”的概念 改成“协调标准”，更加准确，并且定义“满足本规程基本安全要求的标准称为本规 程的协调标准。”

二、 重新定义“引用标准”的概念为“本规程指定采用的基础性标准”，如介质 标准、材料标准、方法标准、零部件标准等。

三、 本次修订中，尽量不在法规中直接“引用”具体产品标准(例如GB 150《压 力容器》、JB 4732《钢制压力容器——分析设计标准》等标准)，以免混淆法规标准 之间的关系。同时，法规与标准的适用范围不同，直接引用标准会造成基本安全要求

- . _ _ . . 一 - 一 - _ _ _ __

的范围不清，甚至通用要求被理解成对某些产品的具体要求；在我国，标准本身分强 制性与推荐性，利用法规的引用将标准的施行改变为强制性的也不合适，因标准中的 内容不仅涉及安全性能，更多的是技术细节和质量要求。基于上述原因，本次修订仅 在1.10中给出了一些协调标准的目录（只是表明这些标准为协调标准），但在后续的 内容中很少直接引用这些标准。

四、 法规和标准的关系是法规为基本安全要求,标准是实现法规要求的重要途径。 仅采用法规不可能制造出产品，法规中提出的原则性基本安全要求要在标准中具体化 并可操作，或者说，法规的规定更多地是对相应标准提出的要求，在标准中要落实法 规的要求，明确给出具体规定。

五、 在我国的特种设备法规标准体系建设过程中，应当强调建立法规和标准的协 调机制。在特种设备产品标准的制修订过程中，应当与法规内容逐条对照，使标准的 技术内容完全符合相应法规（特别是安全技术规范）的基本安全要求,并在标准的附件 中做出与法规的符合性声明。通过这样一种途径，法规中的基本安全要求才能得以真 正的贯彻落实。

六、 在全国锅炉压力容器标准化技术委员会的“承压设备标准体系”中，将标准 分为两大类，产品标准和通用基础标准；产品标准为涉及具体产品的设计制造标准， 通用基础标准主要包括焊接、检验检测、试验等方法标准。按照这一思路，法规标准 体系建设的目标应当是：产品标准满足法规所规定的所有基本安全要求而成为法规的 协调标准,通用基础标准规定了基本安全要求具体指标的实现方法、途径或评判依据， 被法规引用后成为法规的引用标准。

七、 协调标准体制也是一种通行的国际做法（如欧盟PED指令与各成员国具体承 压设备标准之间的关系即是协调标准关系），如果通过修订和符合性声明，国外标准 （或国际标准）完全满足中国法规的要求，也可以成为中国法规的协调标准。

[1.11监督管理】

2材 料

【第2章“材料”总体说明】

本章主要内容源于原固容规的第2章“材料”，纳入了非金属材料，分通用要求、 金属材料、非金属材料三部分。在通用要求中，根据政府职能转变、行政许可改革的 情况，调整有关许可要求；增加在材料质量证明文件中应用信息技术的要求。在金属 材料方面，对超高压容器用钢、简单压力容器用钢、非焊接瓶式容器用钢、储气井用 钢等提出专项要求；扩展冲击吸收能量、断后伸长率指标要求到更高的强度级别；增 加铸铁牌号，新增铸钢技术要求。非金属材料主要针对石墨和纤维增强塑料（玻璃钢） 提出具体性能要求。

[2.1材料通用要求】



i汶,彳定取消。

⅛⅛⅛ 书需印制⅛Γ以追溯的信息化标识


[2. 1. 1基本要求】            —

一、 在2,Ll（I）中，改“化学，料与介质相容性。

二、 在政府职能转变、行畛连縁身学2014年发布了第114号公告 《特种设备皆录》,随后又林质检总局关于奏廟修订《特种设备目录》若干 问题的意见（国质检特[20y‰∕号）”，取消了锅炉驀力容器专用钢板（带）制造许 可，《锅炉压力容器专用浦）婚⅛帝规则》（TSGZ側01—2009）同时废止，原 固容规中2.1（3）、⑷好廖/午产血’

*?¢1W

i0 y：., ■ ■-/... ■■                椰職

取得的Ji为蓉器材料，材料经幫籠位的经办负责人在材

料管體零鱗位由压力容器禪齢位扩展为压力容器 全遹腆IR个第2章中翳处，例如2丄1⑸、

于原損局疆材料耐蚀性能茵啊素比较复杂，而有些 [囁蚤麒籲赣有较大的变甘般使用非金属材料的 b⅛j謳録境下,如果娜可靠的使用证据（业绩、

（例如二维码或者条囉9費

四、 对从非材料制篷嚟

料质量证明书复印

五、 将应当执行&&

Illllilllilllllllilliiliiil 熒 制造、改造、修理单蘇W ⅜⅞¾ 9 ⑹，2.1.2.1 ⑷、（5）'.,/;,"¾ 1¾（⅛）, J亠，扫料S V林齢

六、 新增条款2.1理）坤 A -

非金属材料在容器成型» 目的，主要是解决腐蚀I'通依 应用或试验验证），非金属WJ会所f造单位应进行相弊试验、试用，必要时进行 可靠性验证。        ∖ -A         /

[2.1.2境外牌号材料的使用ɪ.7

一、在2丄2.1⑴中，对境外蘭黎在相似工作条件下”使用实例的要 求，限制更加严格；并且在2.123中进寻定，设计单位若选用境外牌号的材料, 在设计文件中还需说明所选用材料与本规程2.1.2.1各项要求的符合性。


采用境外牌号材料设计制造压力容器,原则上应当同时采用列入该材料牌号的境 外压力容器现行标准规范，并且应当满足本规程3丄1（3）的规定。对于一套成熟的压 力容器产品标准，其编制者必须全面考虑所选择的材料特性、所采用的设计准则及安 全系数、制造装备能力及技术要求、无损检测方法及比例等内容。因此釆用境外牌号 材料设计制造压力容器时，其设计、制造、检测等技术要求都应当与材料特性相匹配,

必须满足本规程2.1.2的规定。

二、 ¢2.1.2.1(4)中，将材料复验范围限定在“主要受压元件”内。

三、 将原固容规291(6)改为：“主要受压元件釆用未列入本规程协调标准的标 准抗拉强度下限值大于540MPa的低合金钢，或者用于设计温度低于-4(ΓC的低合金 钢，材料制造单位应当按照本规程1∙9的规定通过新材料技术评审，方可允许使用。”

国家标准化管理委员会2015年9月30日发布“关于批准发布GB 150.2—2011 《压力容器 第2部分：材料》国家密蜷:修改单的公告(2015年第30号)， 将ASME ∏ A'： 2013 ASME锅貌第2卷 材料 A篇 铁基材 料中的SA 387 GrI2、SA 516 *小飞X 53元苗网内入到GB 150中，并对其使 用状态、厚度和使用温度范    检测要求、许用收以及C、P、S含量和4、

KV2值作出了规定。这是首履彿屆压力容器标准中引入陽卜牌号材料，同时，ASME 规范中也引入了我国3 奠定了基础。.

四、 因为锅炉压力盗 中对境内材料制造单儘®i  单位应当制定相应的歸嚥



o


7(I)R和15CrMd≡ ,为进一步的标准互认


海"弟⅞⅞∙.∙>⅛術                 3 ’ < 八'                \

哲如隨许可的取消，窟成取消原固容规292 ≡≡⅛⅛)的技术审查細增加要求材料制造 ■ Pj⅛⅛

■ —；                                                                ∣ll"li"N⅛,∣∣ι⅛ι


lh∣∣l!∣∣∣IiI


[2. 1.3

【2. 1.4


新材料的q∣⅛ & 材料投用/


[2. 1.5

,加强材料代用管理，觀阪


的书面批准，而不仅仅是角受底


要考虑到所有相关失效模式。⅜


[2.2金属材料技术要求】

[2.2.1钢材技术要求】

[2. 2. 1. 1

[2. 2. 1.2

[2.2. 1.3


材料代用】


熔炼方法】

化学成分(熔炼分析)】 力学性能】


IiililIiIIIIillH

IIilIlIIIIIllIlIIIlIlllIIii i≈≡≡



应当事先取得原设计单位 军。因材料代用涉剧虽度、温度、腐蚀等问题,


[2. 2. 1.3. 1冲击吸收能量】

压力容器轻型化设计使得高强钢的使用越来越广泛，为适应这一发展，本次修订


扩展了表2-1 “碳素钢和低金钢（钢板、钢管和钢锻件）冲击吸收能量”,增加了钢 材标准抗拉强度下限值“630MPaVRm < 690MPa” "R∏>690MPa”两档材料的冲击 吸收能量要求，同时对于新增的这两档材料还提出了侧膨胀值£五要求，因对高强钢, 侧膨胀量LE能更好地反映材料的韧性。

另外，根据GB/T 229—2007《金属材料 夏比摆锤冲击试验方法》中的术语， 将冲击功改为冲击吸收能量。

[2.2. 1.3.2断后伸长率】

本次修订扩展了表2-2 “钢板断后伸长率指标”，增加了钢材标准抗拉强度下限 值Λm> 680MPa时材料的断后伸长率指标要求。

[2. 2.1.4钢板超声检测】

[2.2. 1.5超高压容器用钢专项要求】

根据质检公益类科研项目“超高压容器关键技术与标准研究”（课题编号： 201210242）的研究成果,结合原超高压规程的修订情况以及超高压容器国家标准的制 定情况，本规程提出了超高压容器用钢的专项要求。

[2. 2. 1.6非焊接瓶式容器用钢专项要求】

近年来，随着汽车加气站的快速发展，站用瓶组的需求越来越多。由于大容积气 瓶用于站用瓶组受到限制，一些企业转而采用瓶式容器制造站用瓶组。瓶式容器的特 点是按容器设计，以无缝钢管为原料经热旋压收口制成的非焊接结构，采用高强钢， 并且利用热处理来保证最终产品的强度指标（技术关键）。按质检总局“关于承压设备 安全监察有关问题的通知”（质检特函〔2012〕32号）的要求，已有数家非焊接瓶式 容器制造单位的企业标准通过了相应的技术审查并且投入了生产，根据企业的实际生 产情况及产品企业标准评审情况，为规范其发展，本次修订归纳提出了非焊接瓶式容 器用钢专项要求。

当采用非焊接钢制内胆、外缠绕复合材料机构制造压力容器时，内胆用高强钢也 应满足非焊接瓶式容器用钢专项要求。

[2.2. 1.7储气井用钢专项要求】

储气井是竖向埋设于地下且井筒与井壁间釆用水泥浆进行全填充封固、用于储存 压缩气体的管状设施，其特点是非焊接结构，采用高强钢螺纹套管。按照国家质检总 局《质检总局关于地下储气井安全监察有关事项的公告》（2014年第42号）要求，本

《固定式压力容器安全技术监察规程》(TSG 21—2016)修订说明 ________. ___________________________________________—--- 次修订归纳提出了储气井用钢专项要求。

【2. 2. 1.8简单压力容器用钢专项要求】

【2.2.2复合钢板专项要求】

增加错-钢复合钢板复合界面的结合剪切强度不小于140MPa的规定。

【2.2.3铸铁⅛⅛技术要求】

一、 在铸铁材料的使用限制中增加不允许拼接、焊补要求。

二、 新增2个球墨铸铁牌号(QT350-22R和QT350-22L)及其使用限制。

【2.2.4铸钢容器技术要求】

1999版容规中曾有铸钢方面的规定，但因应用较少，故在2009年修订中删除了铸 钢的内容。鉴于目前仍有某些领域应用铸钢压力容器，一些制造单位也在使用铸钢设计 制造压力容器，并且质检总局也不断接到有关铸钢压力容器方面的咨询，因此本次修订 再次增加铸钢方面的规定。本规程新增了 “铸钢材料的使用限制、铸钢材料的冶炼和化 学成分、铸钢材料的性能、铸钢容器设计压力、温度限制”等内容。

[2.2.5有色金属容器技术要求】

在有色金属中增加了错材。全国锅炉压力容器标准化技术委员会组织编制了 NB/T 47011《错制压力容器》，规定了错制压力容器的特殊要求，该标准于2010年 颁布实施，根据标准规定及执行情况，本次修订增加了针对错材的基本安全要求。

[2.2.6焊接材料】

本规程226(1)中，对于焊接材料，原固容规要求“应当保证焊缝金属的力学性 能高于或者等于母材规定的限值”，现改为“应当保证焊缝金属的拉伸性能满足母材 标准规定的下限值，冲击功满足本规程表2-1的规定"O

【2.3非金属材料技术要求】

[2. 3.1石墨压力容器材料】

一、石墨材料分类。石墨压力容器受压元件的材料包括不透性石墨材料和金属材 料，其中不透性石墨材料包括浸渍石墨材料、压型石墨材料；浸渍石墨材料中的基体 材料，分为炭质材料、石墨质材料和半石墨质材料；

--石墨质材料（graphite material）:由焦炭或石墨粉及颗粒与沥青经混和、挤压、 模压（或振动成型）后在高温下形成的，以石墨晶粒为主的非金属材料。化工设备用石 墨材料因原料及最终成型温度的不同而区分为石墨化材料（25OOoC左右形成）和半石 墨化材料；

---半石墨质材料（half-graphiged InateriaI）:由石墨粉、粒与沥青混合、挤压、 模压（或振动成型）后，在IOOOoC-IlOOoC焙烧而成的石墨材料，其中的沥青仅转化 成炭而非石墨；          厂

--不透性石墨材料（impervio^^^^^^^≡⅛ial）:在不高的压力、温度条件下， 不渗透液体和气体的石墨材料録爲石墨:危蓟〔（也挤压和模压）石墨和浇注石墨;


-——浸渍石墨材料（im%⅛ ed graphite material）^采用浸渍工艺过程将有机或 无机液体材料（浸渍剂）以盲毕石墨材料孔隙中并使研孔隙内固化而形成浸渍石 墨。因用于增加材料抗∣∣∣J⅛⅛而形成不同'丽。应用面最广的是采用 酚醛树脂浸渍的酚醛浸箫膏/， ∣i⅝U⅛⅛渍石墨、薦国氟乙烯浸渍石墨、水玻 璃浸渍石墨等等；if忐B


——压型石墨嚕嚙 ing in⅛tviυiIaJgraPhite materiai∣∣∣∣ 也可称“压型不透性 石墨材料”，将石墨驍漁剂混⅛g⅛一定压力下成型（谤蕾或挤压、包括等静压）



5"             斜 F",-              IIlIlW

并经固化形成的不倒;


——炭质材料（囈。翰*而繼,劑石油焦与沥青焦理鄕煤与冶金焦为原料, 成型后的毛坯经过IS⅛c⅜:的！ j⅛⅛⅛制品，其含碳⅛p,90%~99%,并转化成 炭而非石墨。    Il ⅛ ■*"'         R


鷹及行业内石墨材料申实际水平，增加对不透 :饌新富芳学性能要求如提出具体的强度指标，


二、基于目前相关巻應

性石墨材料力学性能要亲褊

以保证产品安全性能。


[2. 3.1.1石墨材料的一般要求

经过浸渍或压型（模压或拣圈啊噸理裳吟容器的不透性石墨材料，其浸 渍和压型工艺必须经过工艺评也是对石墨材料性能的评定）, 同时评定相应石墨材料的力学性能：勺依据。浸渍和压型工艺直接影响着 不透性石墨材料的各项性能，承压石墨元件的性能主要取决于制造工艺。由于各制造 厂所用的原材料和工艺等不尽相同，因此，必须严格控制浸渍等工艺以确保材料满足 规定的性能要求。

本要求与国际接轨，能体现和发挥企业的技术能力和制造水平，并达到规范行业 的目的，为促进行业的发展打下良好的技术基础。

[2. 3. 1.2石墨材料的性能要求】

【2. 3. 1. 3粘接剂要求】

基于目前相关石墨压力容器标准及行业内石墨材料的实际水平，除对石墨材料和 石墨粘接剂的:基本力学性能提出要求外，增加了石墨材料最高渗透系数、205"C下最 低抗拉强度的要求，增加了粘接剂205°C下最低抗拉强度要求。

力学性能指标是依据ASME UIG—2013《浸渍石墨制压力容器规程》、GB/T 21432 —2008(石墨制压力容器》、HG/T 2370—2005(石墨制化工设备技术条件》和HG/T 2059 —2014《不透性石墨管技术条件》等建館觌定而确定的，基本是最低要求。相关 力学性能的检测方法也应当执行

■ - ： ； ：；                         / 尋礬妾n-"^----=-F ⅛⅛字一 一

/善笋矿                 < \ - \


[2.3.2纤维增强塑料压力

纤维增强塑料指的燧 玻璃钢。由于纤维增强 不断增加，因此取消了賣

二、新增对纤维土離i'

用于压力容器的增Si

2.3.2.1要求纤维材料應

考虑到树脂性能脣

度，其衰减速度越快縱 脂热变形温度，并且贏

基于对纤维增强塑翻S 用材料性能不低于被粘懺

•三、热塑性塑料指的纏以熱 种助剂而配制成塑料。基于対热塑， 2.3.2.4要求热塑性塑料衬里与翳


脂夷茶的纤维为增强林字组成的复合材料,俗称 ft⅛⅛料不断发展创薪\性能不断提高，种类也

种B≡≡⅜-<-需对其与树脂旳觐性进行规定。新增

潮浸润性。           '

畫速度是不一样的，论魏近树脂的热变形温

!∣⅝∣iii∣∣iii∣∣lihi∣∣i∣

鍵的温度安全空间。新增2.322要求复验树

应咐力容器设计温度20鳗上。

題行二次粘接的考虑，ffi⅛ 2.3.2.3要求粘接所

用

度


脂有


麝嚥i⅛>VC∖ PP、PVD胪为主要成分，并添加各 龄衬里与热固性夔层的结合强度要求，新增 W强塑料结构层的层响切强度不得小于5MPao

3 建

【第3章“设计”总体说明】

本章主要内容源于原固容规的第3章“设计”，纳入了非金属容器设计内容，分 通用要求、金属压力容器、非金属压力容器三部分提出技术要求。通用要求中，新增 设计载荷规定；在金属压力容器设计方面，扩展了分析设计安全系数，新增铸钢安全 系数，新增关于许用应力方面的规定，调整了无损检测相关要求，修改了超高压容器 设计方法。非金属压力容器方面，主要调整了安全系数，规定了设计温度、压力范围，

—141 —

对影响安全性能的重要因素提出具体设计要求。

根据"各环节技术要求分章描述，每个环节的边界尽可能清晰，明确相应主体责 任”的原则，将原固容规制造章节中需要设计环节进行规定的内容(如无损检测方法、 比例，热处理，耐压试验介质、压力、温度等)明确由设计者提出并放到“设计”章中。

[3.1设计通用要求】

[3.1.1设计单位许可资质与责任】

一、 根据《特种设备安全法》第十三条“特种设备生产、经营、使用单位及其主 要负责人对其生产、经营、使用的特种设备安全负责。”和第十九条“特种设备生产 单位应当保证特种设备生产符合安全技术规范及相关标准的要求，对其生产的特种设 备的安全性能负责。不得生产不符合安全性能要求和能效指标以及国家明令淘汰的特 种设备。”将原固容规3.1(1) “设计单位应当对设计质量负责”改为“设计单位及其 主要负责人对压力容器的设计质量负责” O

同此原因，在4.1.1(1). 5.1(1)中分别对制造单位、安装改造修理单位及其主要 负责人的责任做同样修改。

二、 删除原固容规3.1(2) “总体采用规则设计标准，局部参照分析设计标准进行 压力容器受压元件分析计算的单位，可以不取得应力分析设计许可项目资格” o在 GB 150.1—2011《压力容器 第1部分：通用要求》附录E中E.2.1已有明确规定。

三、 在3丄1(3)中，对于采用国际标准或者境外标准设计的压力容器，进行设计 的单位应当向国家质检总局提供设计文件与本规程基本安全要求的符合性申明及比 照表;其内容及格式参照国家质检总局《关于承压特种设备制造许可有关事项的公告》 (2012 年第 151 号)。

[3.1.2设计专用章】

将原设计许可印章改为设计专用章，其使用要求与原许可印章相同。同时对专用 章的内容进行了规定，至少包括设计单位名称、相应资质证书编号、主要负责人、技 术负责人等内容。

[3.1.3设计条件】

[3.1.4设计文件】

13.1.4.1设计文件的内容】

在3.141(2)增加“利用软件模拟计算或者无法计算时，设计单位应当会同设计 委托单位或者使用单位，协商选用超压泄放装置”的情况。

-------- _ --------- -------------

对系统进行模拟计算时，设计文件无需包括单个压力容器的安全泄放量、安全阀 排量和爆破片泄放面积的计算书。

[3. 1.4. 2设计文件的审批】

^原固容规3.4.2.1规定了 “总图的审批”要求，新容规进行了扩展，提出“设计 文件的审批”要求，明确规定“设计文件中的风险评估报告、强度计算书或者应力分 析报告、设计总图，应当至少进行设计、校核、审核3级签署；对于第皿类压力容器 和分析设计的理力容器,还应当由压力容器设计单位技术负责人或者其授权人批准(4 级签署)。”强浦了设计阶段风险评估报告应在设计前期开展，并强调其重要性。

[3. 1.4.3保存期限】.

新增条款，明确规定“设计文件的保存期限不少于容器设计使用年限。”

[3.1.4.4设计总图】

鉴于已在本规程新增条款3.1A2设计文件的审批中包括了设计总图的审批程序， 故删除原固容规3.421总图的审批。

[3.1.4. 4.1总图主要内容】

在3.1.4.4.1 (2)工作条件中，包括“介质毒性和爆炸危害程度等”改为“介质特 性(毒性和爆炸危害程度等)”，涵盖面更广，如果介质具有强腐蚀性、强氧化性、强 渗透性，或者其他危险性特性，也应当在总图上注明。

[3.1.5设计方法】

[3.1.6风险评估】

除第HI类压力容器仍要求在设计时出具风险评估报告外，增加用户要求时也应当 出具风险评估报告的规定。对于压力容器的设计、制造、使用、检验等，风险评估报 告十分重要，GB 150.1-2011附录F也给出了风险评估报告的编制指南，在试行5 年多的基础上，风险评估报告的各项要求已经逐步得到落实和规范，今后将逐步推广 在设计阶段进行风险评估的要求。

[3.1.7节能要求】

删除原固容规“3.7(3)对有保温或者保冷要求的压力容器，要在设计文件中提出 有效的保温或者保冷措施。”因在本规程3.1.4.4.2(6)中已有同样要求。

[3.1.8载荷】

新增载荷要求，与GB 150的要求基本一致。

[3.1.9压力】

[3.1.9.3常温储存液化气体压力容器的设计压力】

对表3-2,为方便使用，提供资料性数值如下：异丁烷50。C饱和蒸气压力 0.687MPa,丙烷50°C饱和蒸气压力1.725 MPa,丙烯50°C饱和蒸气压力2.16 MPaO


[3. 1. 10

[3. 1. 11

[3. 1. 12

[3. 1. 13

[3. 1. 14

[3. 1. 15

[3. 1. 16

[3. 1.17

[3. 1. 18


温度】

腐蚀裕量】 最小厚度】 装量系数】 检查孔】 不允许拆卸由


力】

H⅝IIII∣III∣∣ IillillllIlllIlLiiIlhIll 焰

INllliilllllllhlilIIiIii

IliIIIliilIllllNIn"Il IIilll!∣ιιιι∣∣∣∣∣∣


无损检测】/ i物 耐压试验拄膠 泄漏祛* B 徂漏试喙S 时Iim!卩卩川”川M S ；mini!ii∣ill∣l∣l∣∣∣∣∣!∣ 呼, !恻IIIll写 【3.2金属压力容微申疊• 【3.2.1安全系薮癒蒯 ⅛⅞⅛會

[3. 2. 1.1安全系麴*嵌

一、 在表3-3项顺坂龄舍系如中，.........

二、 表3-3 “规则Wi七竇    京簌注3-2,、原町寧规规定知可根据设计使

用年限选用LOXIo⅛Λ⅛ V  ββ⅛¾'-5h等持久强戯限值，但nd^1.5实际是


求】



增加備如合金的安全系数。.



基于1.0xl05h持久强度概限值的普喙用1.5 X 105h. 2/x 105h数据时如何确定安全   系数缺少数据支持，有待进¥步研究，故本次修订明确表3-3中的为LOX W5h的 持久强度极限值时的安全系数M      ⅛∣

三、 在表3-4 “分析设计方法爭增加“设计温度下持久强度极限平 均值7ζ ”和“设计温度下蠕变极限IOOoh蠕变率为Oel%)7ζ ”的安全系 数，以适应高温设计条件的需要。

四、 在表3-4 “分析设计方法的安全系数”中增加“注3-3对分析设计方法，如果 相应材料标准给出了设计温度下的抗拉强度R ,则可以选用该值计算其许用应力。”

五、 关于铸铁安全系数，普遍反映偏高C) ASME规定灰铸铁室温下抗拉强度安全 系数不小于8.0,球墨铸铁室温下抗拉强度安全系数不小于5.0, ASME的规定是基于 承压设备专用铸铁的，在ASME中同时规定了铸铁的成分、性能等具体要求。我国 在压力容器行业使用的铸铁为普通铸铁，还缺乏承压设备专用铸铁方面的要求，因此





本次修订没有修改，待将来规范承压设备专用铸铁时一并考虑降低其安全系数。

六、规定铸钢的安全系数为4.0（略高于ASME的3.5）。

【3.2. 1.2许用应力】

新增条款，规定许用应力的计算方法。同时增加注3-4,作为特例允许奥氏体高 合金钢受压元件、应变强化下的深冷容器壳体、非焊接瓶式容器瓶体等3种情形下许 用应力的特殊取值。

注3-4：对奥氏体高合金钢制受压墜綃设计温度低于蠕变范围并且允许有微 量的永久变形时，可以悟当提高≡⅜,..但不得超过工（此规定不适用


I -FM ∖       i∙5

于法兰或其他有微量永      泄漏或故障的務* ；对采用应变强化技术的奥

氏体不锈钢深冷容器壳      力可以基于设计典下的抗拉强度KI和设计温

度下的屈服强度KL （A      ?伊接瓶式容器瓶体沌许用应力可以基于产品

经过改善材料性能热处       κ⅛⅛ o "\\

E*壳体接餐莒4    ⅛

一、采用A、Blj癖头匿賢B类对接接头W實按照GB 15。的规 定）的方式描述需要理題k豔的書要求,比采用籍的方式描述更合适。 压力…装购「 f 5焊接接头应齡！"  /

[3.2.4试件（板）与试枸◎ ∖⅛        J

一、 规定设计者应当闻十M件中提出焊接试件、；*腐蚀性能试件的制作要求， 并且规定试样的种类、数量、遍取写制备方式、检验區验方法、合格指标、不合格 复验要求等。

二、 目前,生产真空绝热深冷压犀位越来越多地釆用应变强化技术, 为保证焊接质量以满足应变强化过程要求，新增3.2A1（4） “应用应变强化技术的压 力容器”需要制备产品焊接试件，但容积Sn?及以下连续批量生产的，在相同设计、 相同材料炉批号的情况下，可以最多30台容器选择一台制作产品焊接试件。

三、 热处理试件由制造单位根据实际情况提出要求（本规程4.2.2.1） O

[3.2.5压力容器用管法兰】

一、一般性理解，强渗透性是指氨、氢、偏二甲腓等介质。

二、对盛装液化石油气、毒性危害程度为极度和高度危害介质以及强渗透性中度 危害介质的压力容器，仍要求其管法兰应当按照HG/T 20592 ~HG∕T 20635《钢制管 法兰、垫片、紧固件》系列标准的规定，并且选用带颈对焊法兰、带加强环的金属缠 绕垫片和专用级高强度螺柱组合；但对于一些与缠绕垫片不相容（腐蚀）的特殊介质， 无法采用此类管法兰密封组合时，设计者可根据介质、压力与温度特性确定合适的法 兰连接结构，例如硅烷等介质。

[3.2.6泄漏信号指示孔】

原固容规3.19仅对开孔补强圈、垫板提出泄漏信号指示孔要求,现在本规程326 中新增对多层容器层间泄漏信号指示孔要求,规定“多层筒节包扎压力容器每片层板、 多层整体包扎压力容器每层板筒节、套合压力容器每单层圆筒（内筒除外）的两端均应 至少设置一个泄漏信号指示孔。”

【3.2.7特殊耐腐蚀要求】

[3.2.8塑料衬里设计】

考虑到金属外壳塑料衬里压力容器中塑料衬里对预防腐蚀的重要性,新增其设计 要求。一般情况下，塑料衬里包括热塑性塑料衬里和纤维增强塑料衬里（热固性）。

[3.2.9水质】

增加水质标准GB/T 12145《火力发电机组及蒸汽动力设备水汽质量》。

【3.2.10无损检测】

[3.2.10.1无损检测方法】

[3.2.10.2压力容器焊接接头无损检测】

[3. 2. 10. 2. 1无损检测方法的选择】

一、 本次修订明确焊接接头射线检测可以采用胶片感光或者数字成像方法，今后 采用射线数字成像方法无需进行技术评审。目前已有国家标准GB/T 19293—2003（对 接焊缝X射线实时成像检测法》和行业标准NB/T 47013.11—2015《承压设备无损检 测 第11部分：X射线数字成像检测》，表明该技术已趋成熟，成为一种法规引用 方法。

二、 大型压力容器的对接接头采用Y射线全景曝光射线检测时，检测效果并不理 想,一些危险性缺陷（如裂纹等）难以发现。在GB 12337-2014 （钢制球形储罐》中， 已新增条款明确“不宜采用Y射线全景曝光射线检测”。因此，本规程新增规定：“当 大型压力容器的对接接头釆用y射线全景曝光射线检测时，还应当另外采用X射线 检测或者衍射时差法超声检测进行50%的附加局部检测，如果发现超标缺陷，则应当 进行100%的X射线检测或者衍射时差法超声检测复查”。

[3.2. 10. 2. 2无损检测比例】

[3.2. 10.2.2.2全部射线检测或者超声检测】

一、 在3.2.(Lo.2.2.2(1)中，将“盛装毒性危害程度为极度、高度危害介质的”压 力容器列入需全部射线检测或者超声检测的范围内。

二、 对标准抗拉强度下限值大于或者等于540MPa的低合金钢制压力容器，删除 原固容规4.5.322⑸中“厚度大于20mm时，其对接接头还应当采用本规程4.5.3.1 第(1)项所规定的与原无损检测方法不同的检测方法进行局部检测，该局部检测应当 包括所有的焊缝交叉部位”的要求。即对标准抗拉强度下限值大于或者等于540MPa 的低合金钢制压力容器，进行全部无损检测后，不再要求进行不同方法的复验。

[3.2. 10.2.2.4表面无损检测】

一、 对内外表面需要进行磁粉或者渗透检测的压力容器焊接接头,增加两类容器:

二、 原固容规4.5.324(6) “要求局部射线或者超声检测的容器中先拼板后成形 凸形封头上的所有拼接接头”修改为3.2.10.224(8) “先拼板后成形凸形封头的所有 拼接接头”，以免引起误解；即不管容器本身要求多少比例的无损检测，先拼板后成 形凸形封头上的所有拼接接头都需要进行内外表面无损检测。

三、 在3210.224(4)和3210.2.2.4(7)中，同时交由设计者规定原固容规中 4.5.3.3 (4)和4.5.3.3 (3)无损检测时机要求。

四、 修改原固容规中4.5.3.2.4 (4)为3210.2.2.4(6),要求所有厚度Cr-MO低合金 钢制压力容器的全部焊缝都需进行表面无损检测。

[3.2. 10. 2.3无损检测的技术要求】

[3.2.10.2.3.1射线检测】

删除原固容规中4.5.341(3) “角接接头、T形接头，射线检测技术等级不低于 AB级，合格级别不低于II级”的要求。角接接头、T形接头一般难以采用射线检测， NB/T 47013中也无相应方法规定。

【3. 2. 10. 2. 4接管焊接接头的无损检测要求】

[3.2.10.3原材料和零部件无损检测】 [3. 2.11焊后热处理】

新增需要进行焊后热处理的情况要求，即“ （1）因焊接残余应力影响使用安全时, 应当对压力容器及其受压元件进行焊后（消除应力）热处理；（2）盛装毒性危害程度为 极度危害介质的碳钢和低合金钢制压力容器及其受压元件应进行焊后热处理。”

⅞⅜⅜^^y⅜..

[3∙2∙ 12耐压试验】       Z

【3. 2. 12. 1耐压试验压力】「珂      f

对于耐压试验压力，⅛4⅛.

150.1统一，将原固容规T竈摩兰 件”;同时增加“团季"爵# 要求，保证许用应力由*昇週 ‘

极限控制值。    It g


L3.2.14超高压容瞿设噱、

⅛≡⅛ 念

鉴于新编制的超高压容

的基本安全要求，一些详细的

应的产品标准中去规定，W皂

一、增加“弹塑性分

荷放大系数应当大于或者


-补偿计算时，将所'氟考虑的主要受压元件与GB

A二朋确为一“设备法兰興者人手孔法兰）及其紧固 声寰抗枝强度和屈服强度¥制的许用应力最小值” E巔窟成强度控制，不能*高温持久极限或者蠕变


项

E

哥

≡州1» IHIllllIIIIIillilIiliIlii

IImIllIIlIllllIiIhlllIlI

[3.2.13泄漏试验粼

IIllII：


⅛,",i 孺蹴 I.............................

IillIllIi!IliliiiliiiiIiN l;illIlI Sllililiiiiiiiiiihim IlllliIilllihlIIiIllllllil ⅛≡


咼碰即将颁布，本次修订灘滁、整合了超高压容器 咁算公式、具体临检测方法等）放到相


麒懺浇在设计工况下/海性垮塌失效评定时，载

`ʌʃ ■ -I                                       ħ/


,一且规定“疲劳分柝i⅜,交变应力幅和循环次数的 安全系数分别取2和150 ”              /

三、 因超高压容器标准即将颁弟後中未给出具体设计计算公式。

四、 按材料拉伸试验数据计算爆盛将爆破安全系数由3调整为2.2,但


二、增加“疲劳分析”要求


对超高压水晶釜调整为2.4（主要考虑水晶釜介质、壁温控制对材料有较大影响）o

五、 按材料扭转试验数据计算爆破压力时，将爆破安全系数由2.7调整为2.2。

六、 规定超高压容器用螺柱（螺栓）设计温度下屈服强度安全系数不小于1.8o

七、 在法规中只原则规定无损检测方法，检测比例、实施时机和技术要求由设计

者根据产品标准规定。

八、 耐压试验压力系数明确为1.12。

九、;规定采用液压增压法进行自增强处理，并且规定筒体内壁面的残余环向应变 值不超过「②％喜二：•

■    归;-WW…,

【3.2. 1&件二简单压力容器设计专项要求】

鉴于新编制⅛⅛简单压力容器产品标准即将颁布，本次修订凝炼、整合了简单压力 容器的基苯羨!峑婁荥，一些详细的技术内容（如计算公式、具体的无损检测方法等） 放到相应南离⅛¾标准中去规定。

【3. 2. 15W5方法]∖

按照君⅛⅛癖泛计的简单醐鬱⅛,将在室温下嘤破压力不得小于5倍的设计压  力改为 噱擬电M参褂小于痙罗俊计压力” O本规程闻I其他类似条款作同样修改。

要求』


* -Y华!己•

【3. 2. 16Lx蝴门式压

快 Mfet ' 置，≡≡≡w

■ '1510 [3.3菲鑽觀 【3. 3. 1点点 ^3-1∙⅛⅛

f善竊豎. 中规定了工履辱∣⅛丟貝 最大设计》卜底为「3翁⅛g 规定最大

須養疫修打新增u≡⅛应当设置安全联锁装 “闻⅛等使用技术蛛作出规定”。

⅛⅛.i-.'. ..：..■■■■: ：              E瀚

∣!⅛l

l!∣!!∣∣i∣lil∣∣∣

*i∣

⅛ IilIlIlIIi'i∣∣∣h∣ι∣>∣nv∣ IIIlIlhniMIlIlImmI IIllIIIlIlllllI川 IWIIllll


在GB/T 21432—諏8《石墨制压力容器》

饌,或等于2.4MP曷* ASME UlG中规定了 !350PSkd.4MPa） o 本次修订明确

内压 2.4MPaO   &

温度。规定最高设成度为205°C（器壁截面的平

WOoC）,规定最哪计温度为-70OCO

梗用还需要进行系统和科学的论




均温度，而韭:规 证。虽然在是“石墨压力容器及其部件工作时 的容器壁温但是考虑能承受40（ΓC高温的是不含树脂的石墨质材 料；而且目前圄.及合成树脂的质量和性能的稳定性，都与德国等发达 国家的存…'"•

石墨蹦權溥∣⅛oC, ASMEUIG篇已规定到一73C,因此本规程规 靜⅛%∙<⅛j" ⅛⅛⅛j⅛⅜l

将不透性石墨材料分为A级和B级，A级（抗 <⅛KL-Γι.

,∙ ∙.∙ 拉强度21MPa、抗压强度63MPa、抗弯强度31.5MPa）安全系数为7, B级（抗拉强度 14MPa、抗压强度60MPa、抗弯强度27MPa）安全系数为9o根据国内40多年来承压 石墨设备（包括低于沸点的液体承压容器、以及按压力容器管理前的石墨容器）的实际 使用情况，尚未有石墨设备因设计强度不足造成安全事故的报道，又随着设计、制造、 使用、监管等方面的技术、管理水平不断提高，可以考虑适当降低石墨材料强度的安 全系数。为使优质的石墨材料得到合理应用，发挥制造企业的设计和制造能力，鼓励 制造企业自觉地提高工艺水平，本次修订引入ASME规范的思想，考虑介质因素， 合理降低安全系数，并且明确规定许用应力的计算方法，规定“用于设计的许用应力 值为石墨材料工艺评定报告（CMQ）中指定设计温度下抗拉或者压缩试验平均值的 80%除以安全系数6.0 （毒性危害程度为极度或者高度危害介质时，安全系数选7.0）。”

W.2細 原非鎚W 't-β ,Λ


[3. 3. 1.3耐腐蚀性】

本次修订新增关于石墨压力容器的耐腐蚀性规定。

石墨制压力容器失效的主要原因是腐蚀（包括溶解、溶胀）失效。因此，为保证容 器的安全性能，在设计时，应根据不同介质成份，选择一些特殊的浸渍或粘接树脂材 料。因为这些材料对容器的安全性能影响较大，所以，当缺少某介质条件下的试验或 使用资料时，在设计之前，需要做必要的腐蚀试验，以选择合适的树脂材料。

[3. 3. 1.4耐压试验】

原非金属规程规定试验压力不得低于L25倍的设计压力，本次修订借鉴ASME 规范的规定，考虑介质因素和相对金属容器较高的安全系数，提高耐压试验压力，增 加到不得低于1∙5倍的设计压力，对于盛装毒性危害程度为极度或者高度危害介质的 容器，其试验压力不得低于1.75倍的设计压力。

[3.3. 1.5泄漏试验】

对于盛装毒性危害程度为极度或者高度危害介质的压力容器要求进行泄漏试验。

[3.3. 1.6粘接试件】

由于石墨材料粘接接头的特殊性，对“盛装毒性危害程度为极度或者高度危害介 质的压力容器”，设计者应当在设计文件中提出粘接试件的制作要求。

[3.3.2纤维增强塑料压力容器】

[3.3.2. 1通用要求】

本次修订明确规定纤维增强塑料压力容器不可用于盛装毒性危害程度为极度或 者高度危害介质和液化气体介质,设计温度不得低于-54。C o

[3.3.2.2设计类型】

参照ASME标准的规定将设计方法按照三种型式划分，分别采用不同的设计方

法、制造工艺及相应的实验方法。

树脂的热变形温度（HDT）指树脂浇铸体试件在等速升温的规定液体传热介质中, 按简支梁模型，在规定的静载荷作用下，产生规定变形量时的温度；树脂的玻璃化温 度（Tg）指树脂由高弹态转变为玻璃态的温度；热变形温度低于玻璃化温度。

【3. 3. 2. 3设计方法及安全系数】

根据纤维增强塑料压力容器的三种型式，给出不同的设计方法（规则设计法、分 析设计法、试验设计法等）和最低的安全系数，见表2。

⅛2纤维增强塑料压力容器的设计方法和安全系数

制造工艺

设计压力P

设计温度

原型机

一安全系数~

I

与糊、喷射成型工艺—

≤ IMPa

65 0C (%W65°C); ≤ 120 0C (7>65C)

是，10万 次的压力 疲劳试验， 压力范围 从常压至

P

「缠绕成型工艺不进行' 极孔包络

≤ IOMPa

Ii绕成型工艺并进行-极孔包绛

≤20MPa

π

筒体釆' 用缠绕 成型工 艺,封头 可采用 手糊、喷 射或者 缠绕成 .型_____

规则设计法 (Pi ∙ A≤ 2.4MPa∙m)

≤1.6MPa, JDiW 4.8m

≤ 120 °C

否

「用声发射检测 方法验收时，由 设计者综合考 虑;无法用声发 射检测方法验 收时，适当提 高。具体安全系 数由相应的产 品标准规定

「分析设计法 或规则、分析 结合设计法

≤0.6MPa, Z>iW4m

Dl

缠绕成型工艺并进行 极孔包络制造

⅛20MPa 且 W IOOMPa

≤85°C

^⅛,根据设 计条件决 定是否进 行疲劳试 验

L 碳纤维增强塑 料：PTm2.25/?; 玻璃纤维增强 塑料：PTm3.5P

注：⑴所用树脂的热变形温度应当高于设计温度20°C以上；

（2）对II型容器，设计许用应变不得大于0.1%,外压安全系数不得小于5.0；

⑶设计压力p,压力试验的试验压力pt,工作压力Pi,筒体内直径以、工作温度服

H型容器设计安全系数需要考虑载荷条件、成型工艺、使用环境、温度、预期 使用年限、材料离散等因素.，很难确定。在国际标准中规定也相差很大，欧洲标准 EN 13121规定：K=2x4i*⅛x43xN4X^5,即将各种因素进行综合考虑而得到，最 小取值根据设计方零不同分别为4、6、8；而在ASME标准中规定设计许用应变为 0.001,安全系数対宇畏期载荷取10,短期取5,负压安全系数取5。因此在本规程中

— 151 ——

对安全系数没有明确规定，要求在具体产品标准中确定。

[3.3.2.4铺层设计】

纤维增强塑料（玻璃钢）的强度及刚度与其铺层结构密切相关,其功能是由层合结 构的构成决定的"应在设计过程进行详细铺层设计。

[3.3.2.5粘接设计】

纤维增强塑料压力容器的粘接属于二次成型，是整体结构的关键点，必须保证接 头处的安全可靠。              丄

造

【第4章“制造”总体谱耳

∏ 一

本章主要内容源于臂 内容，分通用要求、盈膏基




JF“制造”，纳入了3F金属容器制造相关技术 礦爲分；在通中，加强质量计划、 ■, t, ,                                           E也脚l⅛

5        鑿了无损检测要求?⅛⅜加了制造环节热处理

SiIiii1I  IIllIi ° W                                                                                               I 岫 Im 踹楠

要求；非金属压力容髒彳源 EX≈∖dW （VtgI≡,F⅛V口"甘酒，二W⅛⅛亠El⅛ 的调整和修改。

根据“各环节技杰熏簪•： 责任”的原则，将 ⅛⅜ 比例，热处理，耐压飜余 中，而在制造章节中」

焊后热处理、耐压试验題\節


W

Iiii 喪


根尸'



的发展情况，对其瑯矚过程进行了较大幅度

/          加侧


章懺*您不环节的边界尽可輟晰，明确相应的主体 造篇要设计进行规定的編（如无损检测方法、

M 温度等）明确由设计卷農出并放到“设计”章 鼬贓:讦文件的规定羸葡相应工序（无损检测、 L ?&：盘-Λ ,                                                        ■' ■ ■/




[4.1制造通用要求】

【4.1.1制造单位】              _

原固容规要求“单位法定代表容器制造质量负责”，现根据《特种 设备安全法》的规定，改为“制造单位套负责人对压力容器的制造质量负责” O


[4. 1.2型式试验】

一、 明确简单压力容器、蓄能器应当经过国家质检总局核准的检验机构进行型式 试验，型式试验的项目、要求及结果应当满足相应产品标准的要求。

二、 新增条款，对首次制造瓶式容器、真空绝热深冷容器的制造单位，要求制造 前试制样品容器,并且该样品容器应当经过国家质检总局核准的型式试验机构进行试


验，以证明制造单位具有相应的技术能力。


【4.1.3制造监督检验】


【4.1.4质量计划】

新增条款，单独列出一个条款，以强调质量计划（检验计划）。质量计划对保证压 力容器的制造质量及本质安全十分重戛空基圓異刿中只是在产品出厂资料“产品质量 证明文件”中有阴提及，本次修朔翘云県监检规中，监督检验也是基于质 量计划进行的,要求根据质量监检项百疽&



二-'J \

时


Γ4.1.5产品出厂资料或苗£ 14.1.5.1通用要求】意

、压力容器岀厂酵有  文件和资料，同时要⅛sfe⅛⅛s 光盘或者其他电子每亳 图样上的设计单位设德墨 三、在4丄5.1"撕£ 封口真空度、真空夹警 【4.1.5. 2压力容器⅛

要求单独出厂的压翰？



冬雲赛制造单位应当间俾用单位提供纸质技术 B⅛⅛⅛⅜格证、产品庶量证明文件电子文档的 Wa::-ʌ / .     *

IilIlli!i∣iri. ∙.',∣ !ul'll


惟中，W

允+

产


生产的小型压力新 因数量大，其竣工

J',         - "                ⅜i⅛⅛W

竄通支件中，对真独期压力容器，还要求

轟咨检测结果资料3«

縁品出厂资料】

呎籲质节、封头、锻井等）和受压部件（如换热



管束、人孔部件等）的制麟«

[4.1.5.3保存期限】

新增条款，明确规定"产 计使用年限。"


封头、锻样等）和受压部件（如换热 撇⅛爾*位提.供质量费明文件。



「岀JV资料或者竣工资料的保存期限不少于压力容器设

箋蓼琶套K笑"



[4.1.6产品铭牌】

一、 新增铭牌应当“清晰、牢固、耐久”要求。

二、 对批量生产的小型压力容器（如简单压力容器），如果没有每个产品的产品编 号，允许釆用“产品批号” O

三、 铭牌内容中新增“自重”项目。统一原净重、总量等说法，自重包括出厂时 固定在容器内的内件重量，不包括介质、触媒、填料等的重量。


【4.1.7变更设计】

[4. 1.8无损检测】

【4.1.9耐压试验】

[4. 1.9.2耐压试验通用要求】

耐压试验是设计环节必须考虑的一种工况，本规程提岀了最低耐压试验压力的要 求，设计者应当根据所确定的耐压试验压力（包括考虑液柱）进行相应的设计计算，因 此设计时不存在强度校核问题。但如果制造时采用高于设计文件规定的耐压试验压力 时，制造单位应当对各受压元件进行强度校核。

本次修订强调的是制造环节的校核，条件是拟采用高于设计文件（原固容规4.7.3 为“本规程”）规定的耐压试验压力时；同时要求应当对各受压元件进行强度校核， 而不仅仅是对壳体。

[4. 1.9.4. 1气压试验程序】

鉴于气压试验的危险性，在4.1.9.4.K1）中，增加要求气压试验时，制造单位的 安全管理部门应当制订应急预案。

[4. 1. 10泄漏试验】

【4.2金属压力容器制造要求】

[4.2.1焊接】

[4. 2.2试件（板）与试样】

[4.2.2.2焊接试件（板）的制作】

新增4.222（4） “应用应变强化技术的压力容器试件，应当按相应产品标准进行 应变强化预拉伸。”

[4. 2.3胀接】

【4.2.4外观要求】

[4.2.5无损检测】

[4.2.5.2局部射线检测或者超声检测实施要求】

425.2（2） “经过局部无损检测的焊接接头，如果在检测部位发现超标缺陷时， 应当在已检测部位两端的延伸部位各进行不少于25OmnI的补充检测，如果仍然存在 不允许的缺陷，则对该焊接接头进行全部无损检测” O

原固容规规定发现超标缺陷的扩探范围从“该缺陷两端”开始，现改为从“已检

测部位两端”开始。

L4. 2. 5. 3 .无损检测记录和报告】

明确要求制造单位及无损检测机构对无损检测报告的真实性、准确性、有效性负 责，妥善保管射线底片和超声检测数据等检测记录（含缺陷返修前记录）和报告。

[4. 2.6热处理】

[4. 2.6. 1需要热处理的情况】

新增除焊宿热处理由设计者规定外,制造过程中因工艺需要的其他热处理情况由 制造单位自行规定的要求。制造过程中因冷加工成形致使材料发生较大变形或者组织 发生较大变化而影响材料微观组织或者力学性能时,或者当要求材料的使用热处理状 态与供货热处理状态一致但在制造过程中破坏了材料的供货热处理状态时,应当对受 压元件进行恢复材料性能热处理；需要通过热处理达到设计强度、韧性指标时，应当 对受压元件进行改善材料性能热处理。

[4.2.6.2热处理实施要求】

应当注意，这些热处理实施要求是对所有种类的热处理要求，而不仅是对焊后热 处理的要求，还包括恢复材料性能热处理和改善材料性能热处理。

【4.2.7锻钢、铸铁、不锈钢与有色金属制压力容器的专项要求】

14.2.7.2铸造压力容器】

本规程本次修订包括了铸钢，故此条关于铸造压力容器的要求也包括铸铁和铸钢 压力容器。

【4.2 7.3不锈钢和有色金属压力容器】

新增条款427.3（4） “在首次采用应变强化技术进行容器制造前，制造单位应当 按照相应标准的要求对釆用的应变强化工艺进行验证，并且进行样品容器的试制，试 制容器经监督检验合格后方可进行制造。”

【4.2.8超高压容器制造专项要求】

[4. 2. 9简单压力容器制造专项要求】

[4.2.9. 1简单压力容器的型号】

简单压力容器同一型号的划分条件中增加1项要求：设计方法（指计算方法或者 试验方法）相同。

[4. 2.9.2简单压力容器的组批原则】

在组批原则中，增加“相同图号”的要求。

[4. 2.9.4爆破试验】

一、 对复验后爆破压力仍达不到要求的，直接规定该批或者该焊工当天焊接的简 单压力容器判为不合格。

二、 删除周向永久变形率的计算公式，放到简单压力容器产品标准中。


[4.3非金属压力容器制造要求】

[4.3.1石墨压力容器制造专项要

[4. 3. 1.1 通用要求】    ，W"-wM

一、 石墨组件是组装成歹«诙的零部件(主要是石墨块材和石墨管材),这些石

墨组件的成型加工都应软照 工艺)进行。      / W

二、 石墨组件的粘痍作善 程(CPS)进行。为确保备碍 间，并且要求评定合寤南風

窓时⅛

[4. 3. 1.2工艺评毎:竇畧

IIBilII!∣∣∣ij!∣!∣∣∣∣pi∣∣

工艺评定主要⅛Ht评 定的重要因素、工3卜’ 的要求，具体内容和簪恵十‘

一、 从石墨原材砍贏 艺评定的重要因素。"寰

二、 规定了工艺评M扌薦

三、 为保证评定的知⅛

[4.3. 1.3粘接工艺评定X

对重新进行粘接工艺评⅛⅛θ⅛g∣素、粘裁彖艺旃定报告(CPQ)、粘接工艺评定 % L宀S⅛ W忘三bɪ-二七三ʃ三WK懇 ，'

用试件和性能试验等提出了原则桂敢雲狒丙容和要求应该执行相关的标准。

一、从粘接接头设计、表面准畚军再發材料参数(例如填充材料、树脂、固


工




格的工艺评定规程(CMS)(主要是浸渍工艺和压型



蹬編傭接操作人员段鬼评定合格的粘接工艺规 旣厂要录被粘接材料唾度控制在10°C~52oC之 譌匡京期进行验证性试蠢適6个月至少一次)O

——……  關

"^r*L∣                                                                                   ll；l!l,；l1!IillIlIlillilii

w           /                        惆i峋删I

g⅛(⅛压或挤压)工艺IIlE，对重新进行工艺评 U生艺评定用试件和厘置试验等提出了原则性 ≡≡⅛θ: ≡


执彳


C


月妙U)和工艺参数三如，提出了重新进行工


么遗:暴.本的内容要雪/ 讎，提出了制取标感样每组10件的要求。



化剂等)和工艺参数四个方面，提出了重新进行粘接工艺评定的重要因素。

二、 规定了粘接工艺评定报告(CPQ)中最基本的内容要求。

三、 为保证评定的参数的高置信度和可靠性，提出了制取标准试样每组10件的 要求。


[4.3. 1.4粘接操作人员的培训考核】

粘接接头的质量受粘接操作人员人为影响因素较大，制造单位应当对从事石墨压 力容器及零部件粘接作业的粘接操作人员进行培训考核。

—156 —


[4.3. 1.5材料修补】

为确保石墨容器的安全性能，要严格控制对原材料的修补，因此增加了 “粘接缝 同一部位的修补不宜超过2次，如超过2次，修补前应当将情况总结并且经制造单位 技术负责人批准，修补的次数、部位、修补情况应当记入质量证明文件。”

[4.3. 1.6粘接试件】

规定了按设计要求,对盛装毒性危害程度为极度或者高度危害介质的压力容器在 制造过程中有粘接接头时，应当在制造⅛i糖i同时制作粘接接头试件。突出了要保证 质量和安全性能的重点。

[4. 3. 1.7外观检查】 £

!原力《式验前完成,对于完M隐蔽的表面应该在完工前 麥

書 :■

彎" ⅜tt⅛r ' \ \ •

根据石墨压力容罷瞰尊啊瞬顧备虹石墨管在检葛时采用气压试验更方便 检验出是否有缺陷。嚨礴 ^ g征汉 洞肘和GB/T21囈的要求保持一致，在 组装前对石墨管的质蠱痼，增加T ⅛⅛验”的方法,瞬取消了需保压IOmin 的要求保持-致,试髒峥 得低于IMPa”的要題* qg

[4. 3.1.9石墨块稱*卜勰或騎】

根据石墨压力容           石墨块材在富羸寸采用气压试验更方

便检验出是否有缺陷。Ih岂向时和GB∕T⅛432的要求保持一致， 在组装前对石墨块材的质暈砌帝幡潛亨总气压试验”齢法。

[4.3. 1. 10耐压试验】

删除了与本规程4.1.9 “五试验”通用要求电才9間的内容，规定了石墨制压力 容器耐压试验的专项要求，增WS

[4.3.1.11 泄漏试验】                  ʃ

耐压试验后，应当按照设计要求，对二「繇毒性危害程度为极度或者高度危害介 质的压力容器”进行泄漏试验。


外观检查一般在容器最终'


进行外观检查。

[4.3. 1.8石墨管水压繼验






繆蹒如质量角度出辭同时和GB/T 21432 持’臉'•银低手设计压力的2儒；怀变，但增加“且不

軽繭依.j ."                ...........................

臨"" Il ,





[4. 3. 2纤维增强塑料压力容器制造专项要求】

[4. 3.2.1制造环境要求】

新增环境温度和湿度要求，以便生产符合纤维增强塑料的工艺特点，保证产品质量。

[4. 3.2.2原材料的使用要求】


新增原材料的使用要求,包括树脂的存放以及助剂加入注意事项，从而保证产品 质量和生产安全。

[4.3.2.3制造工艺要求】

一、 新增制造工艺要求，从缠绕角和织物两方面对搭接提出要求，因为一般标准 中不会对此作出要求，而其对产品质量又有较大影响。

二、 删除了对模具的要求，因为原非金属规程中所要求的也是其他材料的压力容 器应该做到的，并不是纤维增强塑料所特有的。

[4.3.2.4原型容器】

I型和In型容器应当制作原型容器，并给出了制作原型容器的具体要求。

[4. 3.2.5制造成型工艺】

一、 删除了原非金属规程附件6中的成型和粘接工艺评定的具体内容，工艺评定 的具体内容和要求在相关标准中进行规定。

二、 规定了 I型和HI型容器按照检验合格的原型容器进行制造；II型容器则按评 定合格的制造工艺进行制造0

[4.3.2.6工艺评定人员要求】

提出对成型及粘接工艺评定人员的要求,确保评定合格的工艺符合企业的实际水 平和可操作性。

【4.3.2. 7制造检查】

增加了制造检验的项目，删除了合格指标要求，改由设计者确定或是按照相关产 品标准执行。

[4.3.3非金属压力容器中的金属受压元件的制造】

5安装、改造与修理

【第5章“安装、改造与修理”总体说明】

本章主要内容源于原固容规的第5章“安装、改造与维修”，变化不大，新增非 金属容器改造与修理的技术要求，将原固容规“5.4维修及带压密封安全要求”移到 第7章使用管理中。

【5.1安装改造修理单位】

[5.2改造与重大修理】

[5. 2. 1改造与重大修理含义和基本要求】

在5.2.1⑶中增加“压力容器的改造或者重大修理可以采用其原产品标准”的规 定。一般来讲，压力容器的改造或者重大修理可以采用其原产品标准，采用现行法规 标准更好；应当注意，如果采用原标准，应当比较本次改造修理所涉及的标准内容与 现行标准的差异,确认原标准的内容没有因涉及安全问题而被修订,如果有此类情况, 应当采用现行标准的修订内容。

（5.2. 3改造改者修理的焊接要求】

在523中∣⅛挖补、更换筒节外，增加“压力容器增（扩）开口接管”的，应当参 照相应的产品标准制订施工方案，经技术负责人批准，焊接工艺评定按照本规程 4.2.1.1的规定。

【5.2.4非金属受压元件改造或者修理专项要求】

本次修订，新增对非金属受压元件改造或修理的专项要求。

一、 当改造或者修理石墨受压元件时，需要进行粘接或者浸渍作业的，在改造或 者修理作业前，应当参照本规程4.3.1.2和4.3.1.3的规定进行相应的工艺评定。

二、 纤维增强塑料压力容器改造、修理过程中应当远离热源、火源。

【5.2.5改造与重大修理的耐压试验】

在5.2.5（1）中增加“用焊辉（粘接）方法更换或者新增主要受压元件的”需要进行 耐压试验的要求。

6监督检验

【第6章“监督检验”总体说明】

本章主要内容源于原监检规，内容变化不大，只是在原监检规的基础上，适当调 整受压元件及部件的监检范围，对条文进行了梳理、整合、精炼。同时，针对本规程 的修订，新增一些必要的监检项目要求。

【6. 1监督检验通用要求】

[6. I- 1监督检验】

【6.1.2适用范围】

将原监检规第三条（三）、（四）合并为本规程6.1.2.1（3）,并且调整为“单独出厂 并且具有焊缝的筒节、封头及球壳板，或者采用焊接方法连接的换热管束” O这一修 改缩小了监检范围，注重焊接要求，监检仅针对单独出厂并且具有焊缝的筒节、封头 及球壳板（例如其上焊有接管、人孔、支腿等），或者采用焊接方法连接的换热管束, 不带焊缝的上述产品均不要求监检（采购合同要求的除外）O 【6.1.3监检机构】

删除原监检规第十条。按照由受检单位约请监检机构的原则,不再指定监检机构。 对于一台压力容器，应当保证由一家监检机构进行监检，出具一张监检证书。

16.1.4受检单位的义务】 八;、

取消对受检单位“应当持脣嵐许可证（或訊*可申请已被受理）”的要求，特  种设备行政许可改革后， 缨声对仅生产封头、承嘅件制造单位的行政许可，但  保留对其带有焊缝产品梦嚙  ........    -…一

许可制度方面的监检（W^ 许可要求的情况。

的监驚擒验”相应地，’寧后续监检内容中，凡涉及  ”诙徳*舟J  ---------芝 …Z ,均限定在对有


II^I'⅛',i',!∣i∣∣i∣ι∣l]i∣ll ∣∣!I∣∣MIN""； ：■, Λ KilWIlIII Illlllillllllilllhiilillil IlliIIlllIIllIIlIlh!!!!Ij


[6. 1.5

[6. 1. 6

[6. 1.7

[6. 1.8

[6. 1.9

[6. 1. 10

[6. 1.11


监检机构瞻書

IlIIllI!             諱

I'IIIlll∣∣i!!ii∣!ilil∣!∣∣∣l 监检员职窟寸号 监检程序桐时:唸 皿 1 3」IIlfiIIiIll!!擀i∣ii∣    寵

“5 r亠做艸岫

监检内谷*嚴g

緘爛SJ 监检项目】倏房 监检工作*靠囉检 监检机构拾档獭 【6.2制造监检】

[6.2. 1制造监检通用要求fC 尤

【6.2.2金属压力容器监检要求

[6.2.2.7热处理监检】        —

L6.2.2.7.4现场热处理监检（A类）J

为了加强对现场热处理的监检，将该监检项目类别由B类改为A类；对于进行 现场热处理的大型压力容器,监检单位应当特别注意现场热处理施工单位的技术能力 和业绩。

[6.2.3非金属及非金属衬里压力容器制造监检要求】

按照本次修订对非金属及非金属衬里压力容器技术要求的修改,重新规定相关的 监检要求，形成6.2.3.2石墨及石墨衬里压力容器制造监检专项要求；623.3纤维增 强塑料及纤维增强塑料衬里压力容器制造监检专项要求；623.4搪玻璃压力容器制造 监检专项要求。


【6. 3改造与重大修理监检】



[6.4进口压力容器的监检】/

(6. 4.8相关技术文件和检藤资料的审查】

对于一些难以在到岸 行审查的项目，明确齣只有进行境外监检时才进 行，例如焊接工艺规程与碑 符合性、焊缝射线检测瘋


g批量制造产蟹幡g 在该方法的适嘲#

IiII 刀谷矗制毓磚豊爾 基本要用密


1≡

≡S


接记录与焊接工艺规程的


SS


【6.6压力容器制匱廳

[6. 6. 1 \

新增内容：当发胰检 报告报送颁发受检单位评 的不符合情况应当详细说



縛 Iii'Z： IiIlil^I州 L'彳Iil *i∣∣i； IlliIll：iiil!llbilii|iliii I∣!∣∣!∣lll∣!!IliliIl!∣l∣IiI IllIIIllihIh'∣!∣nImhI 練


羅状况评'价】


嬲舊參存在严重同題时，还需要及时将评价 管部门；跡片艮告中对6.6.2、6.6.4 Ib理建议       "


【第7章“使用管理”总体说明】

按照特种设备法规标准体系建设规划,对特种设备的使用管理环节制定统一的管 理规则(大规范)，压力容器使用管理、登记等内容已在即将颁布的TSG 08—2016(特 种设备使用管理规则》中规定，故本规程中主要保留了原使用管理规则中对压力容器 的一些具体规定及年度检查内容。


[7.1使用安全管理】


[7.1.1使用单位义务】

[7.1.2使用登记】

[7.1.3压力容器操作规程】

[7.1.4经常性维护保养】

[7. 1.5定期自行检查】

对于《特种设备安全法》规定的定期自行检查，具体到压力容器，规定为“月度 检查”和“年度检查”，并在7.1.5.1中规定月度检查内容，在7.132和7.2中规定 年度检查内容。

[7. 1.6定期检验】

新增内容“定期检验完成后，由使用单位组织对压力容器进行管道连接、密封、 附件（含安全附件及仪表）和内件安装等工作，并且对其安全性负责。”以此提示使用 单位注重定期检验完成后压力容器的管道连接、密封、附件（含安全附件及仪表）和内 件安装等工作，同时也进一步明确安全责任。

[7.1.7达到设计使用年限使用的压力容器】

[7：1.8异常情况处理】

[7- 1.9装卸连接装置要求】

[7. 1. 10修理及带压密封安全要求】

一、 将原固容规“5.4维修及带压密封安全要求”移至本条，以在修理及带压密 封过程中落实使用单位的安全管理责任O

二、 原规定“对于特殊的生产工艺过程，需要带温带压紧固螺栓时，或者出现紧 急泄漏需进行带压密封时,使用单位应当按照设计规定提出有效的操作要求和防护措 施，并且经过使用单位技术负责人批准。”现删除“对于特殊的生产工艺过程，需要 带温带压紧固时，”这种情况多属于正常紧固，不需特殊批准。

[7.1.11简单压力容器和本规程1.4条范围内压力容器的使用管理专项要求]

源于原固容规L4条和原使用管理规则第二十六条，增加了一些具体规定。

[7.2年度检查】

[7.2. 1安全管理情况检查】

《固定式压力容器安全技术监察规程》CTSG 21-2016)修订说明 --- .一 .. 一 _  _________ LɪJ                                                                                                                                           ɪ

【7.2:2 1压力容器本体及其运行状况检查】

[7. 2. 3安全附件及仪表检查】

L7.2.3.2爆破片装置】

【7. 2. 3. 2;T检查内容和要求】

删除原使用管理规则附件G4.1(6)〜⑼中的图G-1、图G-2、图G-3和图G-4, 改为文字描述。

通常情况下,,荏超压泄放装置与被保护压力容器之间是不设置截止阀的，这一要 求在原固容规83.5(4)中已有规定；而且即使因特殊需要设置了截止阀，也应该采取 特殊措施来保证超压泄放装置的正常使用。关于这一点，GB 567.2—2012《爆破片安 全装置 第2部分：应用、选择与安装》6丄4、TSGZFOOI—2006 (安全阀安全技术 监察规程》B4.2(4)及ASME Vm-1:2010附录M中M-5都作了较为详细的描述和规 定。原年度检查内容中的示意图易产生误解，根据征求到的意见，将这些图予以删除。

【7.2.4检查报告及结论】

8定期检验

【第8章“定期检验”总体说明】

本章主要内容源于原定检规，内容变化不大。

本次修订将金属、非金属压力容器的检验分开描述，分别叙述检验周期、检验项 目及内容、检验结果评定(评级)。将超高压容器的定期检验统一到金属压力容器的定 期检验中，包括统一检验周期、检验项目及内容、安全状况等级评定等。

[8. 1定期检验通用要求】

[8.1.1定期检验】

[8.1.2定期检验程序】

[8. 1.3检验机构及人员】

[8. 1.4报检】

L8.1.5安全状况等级】

[8. 1.6检验周期】

一、 将金属、非金属压力容器的定期检验周期分开描述。

二、 根据调研情况，调整超高压容器的检验周期。原超高压规程第五十三条规定：

"（-）全面检验，超高压人造水晶釜每3年至少进行一次；其他超咼压容器每3年~ 6年至少进行一次；（二）耐压试验，每10年至少进行一次。”本次修订，对超高压 容器的检验周期没有另行规定，与其他金属压力容器一样，按本规程8.1.6.1的规定 执行，同时应当注意本规程8.1.7.K5）关于缩短检验周期的特殊规定“使用超过15 年的或者运行过程中发生超温的超高压水晶釜”。对于超高压容器的耐压试验，按本 规程8.3.13的规定执行，不再强制要求每10年至少进行一次。

【8.1.7检验周期的特殊规定】，.

[8. 1.7. 3无法进行或者不期迸行定期检验敞;快】

彎殊不能按期进行定期g的压力容器，由使用单位 提出书面申请报告说明情辨孫W用单位主要负责人批）⅛征得上次承担定期检验或 丄一∕λ盈口—…,工E"向使用登记机

簸景仙基于风险的检政RBI）的检验机构同意。


在 8.1.7.3(2)中，“因4






者承担基于风险的检验奩 关备案后，……”。新墳也酬碰




!∣lll∣!IliiiiIIiIihIiNl

W”!,i柚 IIlWIIKIiIhiliIlI；；'} Iillliiililllliillllhlill Iill

材料分析】



【8.2定期检验前鞍！备言作】

IIIiIIiIi!HiIIiliIIhlliii 局 【8.3金属压力容争*矚 检验项目W 宏观检验】？襟中 隔热层、袜i⅛碾輝层辟】 -^…-验".


[8. 3. 1 [8.3.2 [8.3.3 [8.3.4 [8. 3. 5 [8. 3. 6 [8. 3. 7



真空绝热压为容器 壁厚测定】 表面缺陷检测】 埋藏缺陷检测】


【8.3.8

8.3.8（1） “材质不明的，一般需要查明■主要受压元件的材料种类”删除材料牌号


的要求。

[8.3.9无法进行内部检验的压力容器】

[8. 3. 10螺柱检验】

[8.3.11强度校核】

[8.3.12安全附件检验】

——164 —

按本次修订对安全附件的界定，安全附件检验不再包含对压力表等仪表的检验。 新增对快开门压力容器连锁装置的检验要求。

[8. 3. 13耐压试验】

【8.3.14泄漏试验】

[8.4非金属及非金属衬里压力容器定蝉验项目与方法】

【8.4. 1

[8. 4. 2

【8.4.3

[8. 4.4

[8. 4.5

[8.4.6


检验项目】         :；

搪玻璃压力容器检翰L"^美皂: 石墨及石墨衬里压明手 纤维增强塑料



h等级寵衡心



压力容器热颦聲 耐压试验】≡


检验】

虱增强塑料衬里压力容器检验】


[8.5金属压力容域金豪 !l!!!!!!!!] IlHD

【8.5.7腐蚀】 Jl

、⑴“分散晰蜓 不影响定级;……” IW 二⑴“•…F 450Omm2,或者沿任T養线 蚀长度的控制，改“沿襁

[8.5. 15超高压容器评

在压力容器定期检验安全状7 规定。



” 0

意


, 二.，              WW褊

懇不超过名义壁翊除腐蚀裕量后的1/3, 聽钗厚度” O  ⅛s

...      綵満

m直径的范围内，馬矚蚀的面积之和不超过 不超过50mrr⅛环影响定级”，对点腐 嘔ISi线“   °’



等级评定中，新增本.条关于超高压容器评为5级的



[8.6非金属压力容器及非金属衬重恭骤猊奪级评定】

【8.7定期检验结论及报告】

[8.7. 1检验结论】

将金属、非金属压力容器的定期检验结论分开描述。

[8. 7. 2检验报告】

一、仅规定了定期检验结论报告的格式，取消了原定检规中定期检验单项报告格 式，由检验机构参照原定检规在其质量体系文件中规定。

二、明确检验机构应当妥善保管检验记录和报告，保存期至少6年并且不少于该 台压力容器的下次检验周期。

[8.7.3检验信息管理】

[8. 7.4检验案例】

[8. 7. 5检验标志】

[8.8小型制冷装置中压力容器定期检验专项要求】

[8. 9合于使用评价】

取消原固容规7.7(1)中“承担压力容器合于使用评价的检验机构须经过国家质检 总局批准”的规定，改为本规程8.9(1) “承担压力容器合于使用评价的检验机构应当 经过核准，具有相应的检验资质并且具备相应的专业评价人员和检验能力，具有评价 经验，参加相关标准的制修订工作，具备材料断裂性能数据测试能力、结构应力数值 分析能力以及相应损伤模式的试验测试能力”。

[8. 10基于风险的检验(RBI)]

【8.10.1应用条件L [8. 10.2 RBl的实施】

一、 取消大型成套装置的使用单位，应当向国家质检总局提出申请并且经过同意 方可应用基于风险的检验(RBl)的规定；改为“申请应用基于风险的检验的压力容器 使用单位应当经上级主管单位或者第三方机构(应当具有专业性、非营利性特点并且 与申请单位、检验机构无利害关系的全国性社会组织)进行压力容器使用单位安全管 理评价，以证明其符合8.10.1要求的条件。

二、 明确承担RBI的检验机构须经过国家质检总局核准取得基于风险的检验 (RBI)资质；增加要求“从事RBl的人员应当经过相应的培训，熟悉RBI的有关国家 标准和专用分析软件” O

三、 增加规定申请RBl的使用单位应当提交其通过安全管理评价的各项资料， RBl检验机构应当对收到的申请资料进行审查确认。

四、 8.10.2⑷中，对于应用基于风险的检验(RBD的压力容器，规定由承担RBl 的检验机构进行后续的检验工作(包括定期检验)O

9安全附件及仪表

【第9章“安全附件及仪表”总体说明】

本章主要内容源于原固容规的第8章“安全附件”，主要内容变化不大。

本次修订区分了安全附件和仪表的概念，对安全附件和仪表进行了重新界定，压 力容器的安全附件包括安全阀、爆破片装置、紧急切断装置、安全联锁装置等；仪表 包括压力表、液位计、测温仪表等。

[9.1安全附件】

[9.1.1通用要求】

【9.1.2超压泄放装置的装设要求】

【9.1.3超压泄放装置的安装要求】

【9.1.4安全阀、爆破片】

【9.2仪表】

[9.2. 1压力表】

[9.2.2液位计】

【9.2.3壁温测试仪表】

10附 则

[10.1解释权限】

【10.2施行时间】

附件A：固定式压力容器分类

[A1压力容器分类】

(A1. 1介质分组】

[A1.2介质危害性】

[A1.3压力容器分类方法】

[A1.3. 1基本划分】

按本规程新的适用范围，修改压力容器类别划分图A-I和A-2,包括超高压容器; 简单地说，超高压容器均为第m类压力容器。

通过本次修订，所有固定式压力容器都应当按照本规程附件A的规定进行类别 划分，包括非金属压力容器、超高压容器及简单压力容器，为实现分类监管奠定基础。


[A1.3.5特殊情况的分类】


修改原固容规的A1.3.5⑵，取消J⅛国蠡规规定L4范围内的压力容器统一划分 为第I类压力容器的规定。改为“简篥歸蓉嚣统一划分为第I类压力容器。”修改 后141和1.4.2范围内的压力⅛>φ¾.3.1进彳子分養

1.4.1和142范围内的起知 器主要是在用过追难以检验或者检验意义不大 的，但这些压力容器若盛装危M质或者参数较高，其蠢险性依然较大，如果不进行 定期检验，更应关注其] 规统一将其划为第i类ffi⅛W A-2进行分类，以保证对不鳳3 压力容器上得以落实*" S

統写

【A2特定形式的≡⅛⅛

一、将简单压力鑫鮮朦 改：        Irgi

、给岀本规程中提及的其他特定形式压力容器临义，包括非焊接瓶式容器和

奏卷Qc




⅛ft安全性能的控制，哪;本次修订改变了原固容 卷顼规定其范围内的斜容器按图A-I或者图 5⅛⅛'W制造要⅛⅜⅛.4.1和142范围内的


制炳 ∣li∣HiE∣∣H!li!M!"∣J IlllliIiiil:i'lil!咖 涮醐'll


义督E条审；本次修订对简轆⅛容器的界定有所修 斜三;： IJ



XMi料气体以及允堆颁的混和气体；同时允 河3成务,并且要求箕不得影响介质与材料的相



储气井。




[A2. 1


非焊接瓶式容器】


[A2. 2储气井】

[A2.3简单压力容器（注A）】


【A3压力等级划分】


[A4用途划分】


TSG特种设备安全技术规范

固定式压力容器安全技术监察规程

TSG 21-2016

中华人民共和国国家质量监督检验检疫总局颁布

*

新华出版社出版发行

（北京石景山区京原路8号 邮编：IOcIO43）

新华书店经销

北京市庆全新光印刷有限公司印刷 版权专有不得翻印


Φ

开本880 X 1230 1/16印张11字数140千字

2016年6月第1版2016年6月第1次印刷

⅛

书号：155166 • 41 定价：99.00元

1

产品标准或⅛⅛i⅛te

⅛≤⅞嚙

2

2. 2. 1.4. 2 检鱸

3

钢板超声检测应∣⅛J B∕Iβ^013《承压设备无损检的规定进行。符合本 规程2.2.1.4.1第⑴项≡⅜(∣' 事養.∙,.食脩等级不低于S篆；符合本规程221.4」 第⑷项的钢板，合格晶廨^目廳｝$嬴屜或者设计文庙葯规定。

4

2. 2. 1.5超高压容       發求

5

2. 2. 1.5.1化学成分(辩炼分析)

超高压容器用钢锻件，冲養野炉外精應罢罗'冶炼并且经真空处理，PW 0.012% ʌ S ≤ 0.005% ,并且严羸曲、氧(0)、氮(N)气体含量及碑 (As)、锡(Sn) ʌ拂(Sb)、铅痕量元素的含量。

6

7

超高压容器受压元件用钢锻件的制造单位，应当提供室温力学性能，包括屈服 强度、抗拉强度、断后伸长率、断面收缩率、夏比(V型缺口)冲击吸收能量和侧膨 胀值，以及设计温度下材料的屈服强度、抗拉强度、断后伸长率和断面收缩率。其 中 47J, EENO.53mm,当 ⅛≤880MPa 时，A^16%;当 Rm > 880MPa 时，A ⅛14%o

8

当改变冶炼、锻造或者热处理工艺时，还应当提供锻件的断裂韧性(KIC)和韧

9

产品标准；

10

主体材料；

11

介质名称；

12

设计温度；

13

设计压力、最高允许工作压力（必要时）；

14

耐压试验压力；

15

产品编号或者产品批号；

16

设备代码（特种设备代码编号方法见附件D）；
