ICS 77.140.75

H 48

中华人民共和国国家标准

GB/T 3091—2015

代舍 GB/T 3091—2008

低压流体输送用焊接钢管

WeIded Steel PiPeS for IoW PreSSUre IiqUid CIeIiVery

(TSO 559 ： 1991 ,Steel tubes for Water and SeWage,NEQ)

2015・09・11发布                                       2016・06・01实施

屮华人民共和国国家质量监督检验检疫总局专布 中国国家标准化管理委员会发布

本标准按照GB/T 1.1—2009给出的规则起草。

本标准代替GB/T 3091—2008«低压流体输送用焊接钢管》。本标准与GB/T 3091—2008相比，主 要技术变化如下：

一修改了 219.1 mm及以下钢管的外径和壁厚及其交货方式；

一修改了钢管的不圆度耍求；

一修改了钢管端头要求；

一调整了部分钢的牌号；

一修改了钢管的交货状态；

一增加了镀锌钢管锌层重量要求；

—修改了钢管组批规则。

本标准使用重新起草法参考ISo 559 = 1991«清水和污水用钢管》编制，与ISo 559：1991的一致性 程度为非等效。

本标准由中国钢铁工业协会提出。

本标准由全国钢标准化技术委员会(SΛC∕TC 183)归口。

本标准起草单位：天津友发钢管集团股份冇限公司、番禺珠江钢管冇限公司、浙江金洲管道科技股 份冇限公司、天津君诚钢管科技集团冇限公司、天津市利达钢管集团冇限公司、京华创新集团、邯郸市正 大制管冇限公司、宝鸡石油钢管有限责任公司、冶金工业信息标准研究院。

本标准主要起草人：尹九祥、陈广岭、王利树、沈卷荣、郭建君、于富强、温朝江、姜海东、王慧、芾莉、 赵福亮、张松明、杨伟芳、王亚平、侯捷。

本标准所代替标准的历次版本发布情况为：

—GB/T 3091—1982.GB∕T 3091—1993,GB/T 3091—2001 .GB∕T 3091—2008；

—GB/T 3092—1982、GB/T 3092—1993；

—GB/T 14980—1994。

钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量

GB/T 223.69钢铁及合金碳含量的测定管式炉内燃烧后气体容量法

GB/T 223.71钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量

GB/T 223.72钢佚及合金硫含量的测定重量法

GB/T 228.1金属材料 拉伸试验 第1部分:室温试验方法

GB/T 241金属管液压试验方法

GB/T 244金属管弯曲试验方法

GB/T 246金属管压扁试验方法

GB/T 700碳素结构钢

GB/T 1591低合金髙强度结构钢

GB/T 2102钢管的验收、包装、标志和质量证明书

GB/T 2651焊接接头拉伸试验方法

GB/T 2653焊接接头弯曲试验方法

GB/T 2975钢及钢产品力学性能试验取样位置及试样制备

GB/T 4336碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）

GB/T 7306.2 55°密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹

GB/T 7735-2004钢管涡流探伤检验方法

GB/T 20066钢和铁 化学成分测定用试样的取样和制样方法

GB/T 20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）

GB/T 20125低合金钢多元素含星的测定电感耦合等离子体原子发射光谱法

GB/T 21835焊接钢管尺寸及单位长度重鱼

SY/T 6423.1-Z013石油天然气工业 钢管无损检测方法 第1部分：焊接钢管焊缝缺欠的射 线检测

SY/T 6423.2-2013石油天然气工业 钢管无损检测方法 第2部分：焊接钢管焊缝纵向和 （或）横向缺欠的自动超声检测

3订货内容

按本标准订购钢管的合同或订単至少应包括下列内容:

a） 标准编砂；

b） 产品名称；

C）钢的牌号（质量等级）；

d） 订购的数量（总重量或总长度）；

e） 尺寸规格；

D 长度；

g） 制造工艺；

h） 锌层重量耍求（适用时）；

i） 其他要求-

4 尺寸、外形和重量

4.1直径和壁厚

4.1.1外径（D）不大于219.1 mm的钢管按公称口径（DN）和公称壁厚（/）交货，其公称口径和公称壁 厚应符合表1的规定。其中管端用螺纹或沟槽连接的钢管尺寸参见附录A。

外径大于219. 1 mm的钢管按公称外径和公称壁厚交货，其公称外径和公称壁厚应符合 GB/T 21835的规定。

表1外径不大于219.1 ɪnɪn的钢管公称口径、外径、公称壁厚和不圆度   单位为毫米

注1：表中的公称I」径系近似内径的名义尺寸，不表示外径减去两倍壁厚所得的内径.

注2；系列1是通川系列.属推荐选用系列；系列2是非通用系列；系列3是少数持殊、专川系列

4.1.2钢管外径和壁厚的允许偏差应符合表2的规定。根据需方要求，经供需双方协商，并在合同中 注明，可供应表2规定以外允许偏差的钢管。

表2外径和壁厚的允许偏差             单位为毫米

4.2长度

4.2.1通常长度

钢管的通常长度应为3 OOO mm~12 OoO mm_α

4.2.2定尺长度

钢管的定尺长度应在通常长度范围内，直缝高频电焊钢管的定尺长度允许偏差为-*mm；埋弧焊 钢管的定尺长度允许偏差为+ *mm°

4.2.3倍尺长度

钢管的倍尺总长度应在通常长度范围内，直缝高频电焊钢管的总长度允许偏差为一号mm；埋弧焊 钢管的总长度允许偏差为+ *mm°每个倍尺长度应留5 mm~15 mm的切口余量。

4.2.4根据需方要求，经供需双方协商,并在合•同中注明，可供应通常长度范围以外的定尺长度和倍尺 长度的钢管。

4.3弯曲度

4.3.1外径小于114.3 mm的钢管，允许有合理的弯曲度。

4.3.2外径不小丁T14.3 mm的钢管，其全长弯曲度应不大于钢管长度的0.2% .

4.3.3根据需方要求，经供需双方协商,并在合同中注明，可规定其他弯曲度指标。

4.4不圆度

4.4.1外径不大于219.1 mm的钢管，其不圆度（同一横截面实測最大外径和最小外径之差）应符合表1 的规定。

4.4.2外径大于219.1 mm的钢管,其不圆度应不超过管体外径公差的80% .

4.5管端

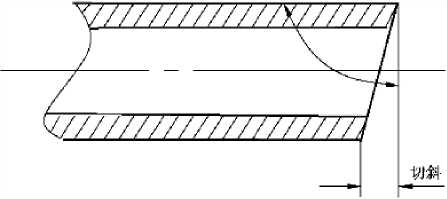

4.5.1钢管的两端端面应与钢管的轴线垂直切割.管端切斜（见图1所示）应不大于3 mm,切Ll毛刺应 予清除。外径不大于114.3 mm的钢管应机械平头。

图1切斜示意图

4.5.2根据需方要求，经供需双方协商,并在合同中注明，管端可按GB/T 7306.2的规定加工螺纹。

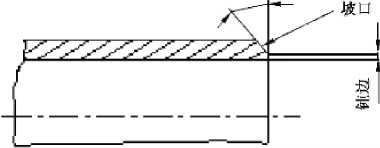

4.5.3根据需方要求，经供需双方协商，并在合同中注明，壁厚大于4.0 mm的钢管可加工坡口(见图 2),坡口夹角应为30°⁺S°,钝边应为1.6 mm±().8 mm.

图2坡口示意图

4.6 重量

4.6.1钢管按理论重量交货,也可按实际重量交货。

4.6.2 钢管的理论重量按式(1)计算(钢的密度按7.85 kg∕dm³)_o

W =0.024 661 5(D-Z)Z             ........................( ɪ )

I 式中：

W——钢管的单位长度理论重量，单位为千克每米(k_g∕m);

D——钢管的外径,单位为毫米(mm)；

t——钢管的壁厚，单位为毫米(mm) _O

4.6.3钢管镀锌后单位长度理论重量按式(2)计算。

W' =CW                  ........................( 2 )

式中；

W——钢管镀锌后的单位长度理论重量，单位为千克每米(kg∕m);

W——钢管镀锌前的单位长度理论重量，单位为千克每米(kg/m)；

C ——镀锌层的重量系数，见表3、表4。

表3镀锌层300 g∕m^j的重量系数

ɔ

表4镀锌层500 g∕m²的重量系数

4.6.4以理论重量交货的钢管，每批或单根钢管的实际重量与理论重量的允许偏差应为±7.5% _O

5技术要求

5.1钢的牌号和化学成分

5.1.1钢的牌号和化学成分（峪炼分析）应符合GB/T 700中牌号Q195,Q215Λ,Q215B,Q235Λ, Q235B、Q275A、Q275B和GB/T 1591中牌号Q345A、Q345B的规定。根据需方要求，经供需双方协 商，可供应其他牌号的钢管。

5.1.2钢管按熔炼成分验收。当需方要求进行成品分析时，应在合同中注明，成品化学成分的允许偏 差应符合GB/T 222的规定。

5.2制造工艺

钢管采用直缝高频电焊、直缝埋弧焊或螺旋缝埋弧焊中的任一种工艺制造。

5.3交货状态

5.3.1钢管按焊接状态交货。根据需方要求，经供需双方协商，并在合同中注明，钢管可按焊缝热处理 状态交货,也可按整体热处理状态交货。

5.3.2根据需方要求，经供需双方协商,并在合同中注明，外径不大于508 mm的钢管可镀锌交货，也可 按其他保护涂层交货。

5.4力学性能

5.4.1力学性能要求

钢管的力学性能应符合表5的规定，其他钢牌砂的力学性能由供需双方协商确定。

表5力学性能

表5 （续）

5.4.2拉伸试验

5.4.2.1外径小于219.1 mm的钢管，拉伸试验应截取母材纵向试样。直缝钢管拉伸试样应在钢管上 平行于轴线方向距焊缝约90°的位置截取，也可在制管用钢板或钢带上平行于轧制方向约位于钢板或 钢带边缘与钢板或钢带中心线之间的中间位置截取；螺旋缝钢管拉伸试样应在钢管上平行于轴线距焊 缝约1/4螺距的位置截取。其中，外径不大于60.3 mm的钢管可截取全截面拉伸试样。

5.4.2.2外径不小于219.1 mm的钢管拉伸试验应截取母材横向试样。直缝钢管母材拉伸试样应在钢 管上垂直于轴线距焊缝约180°的位置截取，螺旋缝钢管母材拉伸试样应在钢管上垂直于轴线距焊缝约 1/2螺距的位置截取.

5.4.2.3外径不大于60.3 mm的钢管全截面拉伸时，断后伸长率仅供参考，不做交货条件。

5.4.3焊接接头拉伸试验

外径不小于219.1 mm的钢管应进行焊接接头拉伸试验。焊接接头（包括直缝钢管的焊缝、螺旋缝 钢管的螺旋焊缝和钢带对接焊缝）拉伸试样应在钢管上垂直于焊缝截取’且焊缝位于试样的中间.焊接 接头拉伸试验只测定抗拉强度，其值应符合表5的规定。

• 5.5 工艺性能

5.5.1弯曲试验

外径不大于60.3 mm的直缝高频电焊钢管应进行弯曲试验。试验时，试样应不带填充物.弯曲半 径为钢管外径的6倍，弯曲角度为90°,焊缝位于弯曲方向的外侧面。试验后，试样上不允许出现裂纹。

5.5.2压扁试验

外径大于60.3 mm的直缝高频电焊钢管应进行压腐试验。压扁试样的长度应不小于64 mm,两个 试样的焊缝应分别位于与施力方向成90°和0°位置。试验时，当两平板间距离为钢管外径的2/3时，焊 缝处不允许出现裂缝或裂口；当两平板间距离为钢管外径的1/3时，焊缝以外的其他部位不允许出现裂 缝或裂口；继续压扁直至相对管壁贴合为止，在整个压扁过程中，不允许岀现分层或金属过烧现象.

5.5.3导向弯曲试验

埋弧焊钢管应进行正面导向弯曲试验。导向弯曲试样应从钢管上垂直焊缝（包括直缝钢管的焊缝、 螺旋缝钢管的螺旋焊缝和钢带对接焊缝）截取，焊缝位于试样的中间，试样上不应冇补焊焊缝，焊缝余高 应去除。试样弯曲180°,弯芯直径为钢管壁厚的8倍。试检后，应符合如下规定：

a） 试样不允许完全断裂；

b） 试样上焊缝金属中不允许岀现K度超过3.2 mm的裂纹或破裂，不考虑深度；

C）母材、热影响区或溶合线上不允许出现长度超过3.2 mm的裂纹或深度超过壁厚10%的裂纹 或破裂。

试验过程中，出现在试样边缘且长度小于6.4 mm的裂纹，不应作为拒收的依据。

5.6液压试验

5.6.1钢管应逐根进行液压试验。液压试验压力按式（3）计算.修约到最邻近的（）.1 MPa,但最大试验 压力为5.（） MPa_e试验压力保持时间应不小于5 s。在试验过程中.钢管不允许出现渗漏现象。

P =2St∕ D                  ........................（ 3 ）

式中:

P——钢管的试验压力，单位为兆帕（MPa）;

S ——表5规定下屈服强度的60% ,单位为兆帕（MPa）；

D——钢管的外径,单位为臺米（mm）；

t——钢管的壁厚，单位为毫米（mm）。

5.6.2电焊钢管可用超声波探伤检验或涡流探伤检验代替液压试验，埋弧焊钢管可用超声波探伤检验 或射线探伤检验代替液压试验。当采用探伤代替液压试验时，电焊钢管超声波探伤应符合 SY/T 6423.2—2013中验收等级U3的规定；涡流探伤应符合GB/T 7735—2004中验收等级A的规定。 埋弧焊钢管超声波探伤应符合SY/T 6423.2—2013中验收等级U2的规定；射线探伤检软应符合 SY/T 6423.1—2013中图像质量级别A的规定■

5.6.3仲裁时以液压试验为准。

5.7表面质量

5.7.1焊缝

5.7.1.1直缝电焊钢管的焊缝毛刺高度

钢管焊缝的外毛刺应清除，剩余髙度应不大于0.5 mm。根据需方要求，经供需双方协商,并在合同 中注明，钢管焊缝内毛刺可清除。焊缝的内毛刺清除后，剩余高度应不大于1.5 mm；当壁厚不大于 4 mm时，清除内毛刺后刮槽深度应不大于0.2 mm；当壁厚大于4 mm时,刮槽深度应不大于0.4 mm。

5.7.1.2埋弧焊钢管的焊缝余高

当壁厚不大于12.5 mm时,超过钢管原始表面轮廓的内、外焊缝余髙应不大于3.2 mm；当壁厚大于

• 12.5 mm时,超过钢管原始表面轮廓的内、外焊缝余高应不大于3.5 mm.焊缝余高超高部分允许修磨。

5.7.1.3 错边

对直缝电焊钢管，焊缝处钢带边缘的径向错边不允许使两侧的剩余厚度小于钢管壁厚的90%。

对埋弧焊钢管，当壁厚不大于12.5 mm时，焊缝处钢带边缘的径向错边应不大于1.6 mm；当壁厚 大于12.5 _Inm时，焊缝处钢带边缘的径向错边应不大于钢管壁厚的0.125倍。

5.7.1.4钢带对接焊缝

螺旋缝埋弧焊钢管允许冇钢带对接焊缝.但钢带对接焊缝与螺旋缝的连接点距管端的距离应大于 150 mm,当钢带对接焊缝位于管端时，与相应管端的螺旋焊缝之间至少应冇150 mm的环向间隔，

5.7.2表面缺陷

钢管的内外表面应光滑.不允许有折叠、裂纹、分层、搭焊、断弧、烧穿及其他修磨后深度超过壁厚下 偏差的缺陷。这些缺陷应完全清除，清除处的剩余壁厚应不小于壁厚偏差所允许的最小值。允许冇深 度不超过壁厚下偏差的其他局部缺欠存在。

5.7.3缺陷的补焊

5.7.3.1外径不大于219.1 mm的钢管不允许补焊。

5.7.3.2 外径大于219.1 mm的钢管，可对母材和焊缝处的缺陷进行补焊。补焊前应将补焊处进行处 理,使其符合焊接要求。补焊焊缝最短长度应不小于50 mm,电焊钢管补焊焊缝最大长度应不大于 150 mm,每根钢管的补焊应不超过3处,在距离管端200 mm内不允许补焊。补焊焊道应修磨，修磨后 应与原始轮廓圆滑过渡并应按5.6的规定进行液压试验。

5.8钢管对接

根据需方要求，经供需双方协商,并在合同中注明，钢管可对接交货。对接所用短管长度应不小于

• 1.5 m,并只允许两根短管对接。对接前，应对管端进行处理,使其符合焊接要求。对接时，钢管焊缝（包 括直缝管的焊缝、螺旋管的螺旋焊缝和钢带对头焊缝）在对接处应相互环向间隔50 mm〜200 mm₀对 接后，对接焊缝应沿圆周方向均勾、整齐，并符合5.7.1的规定。对接后钢管的弯曲度应符合4.3的规 定，并应按5.6的规定进行液压试验。

5.9镀锌层

5.9.1 镀锌方法

钢管镀锌应采用热浸镀锌法。

5.9.2镀锌层的重量测定

5.9.2.1镀锌钢管应测量锌层重量。钢管内外表面镀锌层单位面积总重量应不小于300 g∕m² _O

5.9.2.2根据需方要求，经供需双方协商，并在合同中注明，供方可供应内外表面镀锌层单位面积总重 量不小于500 g∕m²的镀锌钢管。按镀锌层单位面积总重量500 _β∕m²交货时，允许其中一个试样的镀 锌层总重量小于500 g∕π√,但不小于480 g∕m² _o

5.9.3镀锌层均匀性试验

镀锌钢管应进行锌层均匀性试验。试验时，试样（焊缝处除外）在硫酸铜溶液中连续浸渍5次应不 变红（镀铜色）。

5.9.4镀锌层的附着力检验

5.9.4.1外径不大于60.3 mm的钢管镀锌后应采用弯曲试验进行镀锌层的附着力检验。试验时，弯曲 试样应不带填充物，弯曲半径为钢管外径的8倍，弯曲角度为90°,焊缝位于弯曲方向的外侧面。试验 后，试样不允许出现锌层剥落现象。

5.9.4.2根据需方要求，经供需双方协商,并在合同中注明，外径大于60.3 mm的钢管镀锌后可采用压 扁试捡进行镀锌层的附着力检验。压扁试样的长度不小于64 mm_O试验时.两平板间距离为钢管外径 的3/4时，试样不允许出现锌层剥落现象。

5.9.5镀锌层的表面质量

5.9.5.1钢管的内外表面镀锌层应完整，不允许有未镀上锌的黑斑和汽泡存在，允许有不大的粗糙面和 局部的锌痛存在。

5.9.5.2钢管镀锌后表面可进行钝化处理。

5.9.6镀锌前检验

钢管镀锌前应进行尺寸、外形、表面、力学性能和工艺性能检验。

5.10其他要求

根据需方要求，经供需双方协商，并在合同中注明，钢管可增加冲击试验、提高液压试验压力值等 要求。

6试验方法

6.1钢管的尺寸、外形、电焊钢管的毛刺高度及埋弧焊钢管的焊缝余高应采用符合精度要求的最具或 仪器测量。

6.2钢管的表面质量应在充分照明条件下逐根日视检验。

6.3钢管其他检验项目的取样方法和试验方法应符合表6的规定。

表6钢管的检验项目、取样数量、取样方法和试验方法

IO

7检验规则

7.1检查和验收

钢管的检査和验收应由供方质量技术监督部门进行。

7.2组批规则

钢管应按批进行检査和验收。每批应由同一牌号、同一炉号、同一规格、同一焊接工艺、同一热处理 制度（如适用）和同一镀锌层（如适用）的钢管组成。每批钢管的数量应不超过如下规定：

a） 外径不大于219.1 mm,每个班次生产的钢管；

b）  外径大于219.1 mm但不大于406.4 InIn,200根；

C） 外径大于406.4 mm, 100根“

7.3取样数量

钢管各项检验的取样数量应符合表6的规定。

7.4复验与判定规则

钢管的复轮与判定规则应符合GB/T 2102的规定。

8包装、标志及质量证明书

8.1钢管标志

钢管的标志应至少包括以下内容：制造厂名称或商标、产品标准号、钢的牌号、产品规格及可追踪性 识别号码。

钢管标志的其余要求应符合GB/T 2102的规定。

8.2钢管包装及质量证明书

钢管的包装及质量证明书应符合GB/T 2102的规定。

附录 B

（规范性附录）

镀锌层的重量测定氯化禅法

Bl试样的准备

钢管镀锌后应进行镀锌层的重量测定。从每批中任取2根钢管，在每根钢管的一端各截取 30 mm〜60 mm（视规格大小决定）长的管段作为试样，试样的表面不允许有粗糙面和锌痛存在。试样 表面应用纯净的溶剂如苯、石油苯、三氣乙烯或四氣化碳等洗净，再用乙醇淋洗，清水洗净，然后在试样 两端的端面上涂上清漆（苯酚），并充分干燥。

B.2试验溶液的配制

将三飯化^（SbC'L₄）32 g或三氧化二殊（St>2（）3）20 g溶于1 OOO mL密度为1.18 kg∕dm¹以上的盐酸中配 制成原液。试验前将5 mL原液加到IoO mL密度为1.18 kg∕dm，以上的盐酸里,作为试验溶液。

B.3试验操作方法

B-3.1用天平称量试样重量.修约到最邻近的0.01 g₀

B.3.2将试样浸入试验溶液中，每次浸入一个试样，液面应高于试样。在测量过程中溶液温度应不大 T- 38 ⁱC_o

B-3.3当试样在溶液中氢的发生变得很少，且镀锌层已经消失时，取出试样。将试样在清水中冲洗并 用棉花或净布擦干,待完全干燥后再在天平上称量.修约到最邻近的0.01 g.

B.3.4试样锌层剥离后，应在试样端部两个互相垂直的方向上分别测量外径和内径，分别取其平均值 作为实际外径和内径.修约到最邻近的0.01 mm_O

B-3.5试验溶液在能容易地去除锌层的情况下，可以重复使用。

B-4试验结果的计算

B.4.1试样的表面积按式（B.1）计算：

A =π（D +√）Λ              ........................（ B.1 ）

式中:

Λ ——试样剥离锌层后的表面积,单位为平方米（n√）;

π ---圆周率，取3.141 6;

D——试样剥离锌层后的外径，单位为米（m）;

d——试样剥离锌层后的内径,单位为米（m）;

h——试样的长度，单位为米（m）。

B.4.2试样二次称房后减少的重量按式（B.2）计算；

∆∕zz =，〃 I — m a                    ........................（ B.2 ）

式中：

Δm --二次称量后试样减少的重量，单位为克（g）;

_Wl——试样在剥离锌层前的重量,单位为克(g); m_i——试样在剥离锌层后的重量,单位为克(g)。

B.4.3镀锌层重量按式(B.3)计算： m _A = ∆∕w /A                  ........................( B.3 )

式中：

，“ A——镀锌层的重量,单位为克每平方米(g∕∏√);

△，"——二次称量后试样减少的重垃，单位为克(g)； A——试样剥离锌层后的表面积,单位为平方米(n√)₁. B.4.4镀锌钢管镀锌层厚度用式(B.4)计算(近似值)。

e = m ；/p                      ........................( B,4 )

式中：

e——镀锌层厚度的近似值,单位为微米(μm); m _λ ——镀锌层的亜员,单位为克每平方米(g∕m²)₅

P——锌的密度7.14,单位为克每立方厘米(g∕cm³)<.

附录C

(规范性附录)

镀锌层的均匀性试验硫酸铜浸渍法

C.1试样的准备

钢管镀锌后应进行镀锌层的均匀性试验。从每批中任取2根钢管，在每根钢管的一端各截取不小 于150 mm长的管段作为试样。试样表面的油污等应先去除，再用清洁的软布擦干净。

C.2试验溶液的配制

将33 g结晶硫酸铜(CuSO₄ ∙ 5H2)或约36 g工业硫酸铜溶解于100 mL的蒸個水中，再加入过 量的粉状氢氧化铜LCU(OlD₂]或碱性碳酸铜(化学纯)[CuC()₃-Cu(()II)J,以中和游离酸。如加入氢 氣化铜，每1() L溶液中约为IOg,如加入碱性碳酸铜.每1() L溶液中约为12 g.根据容器底部的沉淀来 判断是否过量。同时充分搅拌，然后静置24 h,再过滤澄清。如以粉状氧化铜(C_Uo)代替氢氧化铜时， 则每10 L溶液约为8 g,但应静置48 h后过滤。

制成的试验溶液密度在15 ⁰C时为1.170 k_g∕dm³_o

C.3试验容器

C.3.1试验容器应选拝相対硫酸铜呈惰性的材料。

C.3.2容器的内部尺寸应使试样浸入溶液后与容器的任何一壁至少保持25 mm的间隙。

C.4试验操作方法

C.4.1试样应以切割端向下，浸渍在溶液中的长度应不小丁TOO mm,在硫酸铜溶液中连续浸渍5次。 试验过程中，试样及溶液温度应保持15笆〜21笆',不允许搅动。试样每次浸渍时间需持续1 min,取出 后应立即在流动的清水中清洗,并用软刷将黑色沉淀物全部清理干净，再用软布擦干。

C.4.2除最后一次浸渍外，试样应立即重新浸入溶液。

C.4.3试验溶液经20次浸渍试样后应废弃，不应使用。

C.5试验结果的判定

C.5.1试样经过连续5次浸渍，并经最后的清洗和擦干，不应呈现红色(镀铜色)。但在距试样末端 25 mm以内及离溶液液面10 mm以内部位冇红色金属铜沉积除外。

C.5.2如经上述试验，在试样上呈现红色金属铜沉积,其附着性可用下面方法判定：在1 : 1()盐酸溶液 中浸入15 S后立即在流动的清水中擦洗，如其底面重现锌层，试样判为合格“

C.5.3对红色金属铜沉积下的底面是否存在锌层有怀疑时，可将红色金属桐沉积刮除，在该处滴一至 数滴稀盐酸,若有锌层存在，则有活泼氢气产生。此外,也可用锌的定性试验来判定，即用小片滤纸或吸 液管等把滴下来的酸液收集起来，用気氧化铉中和，使其呈弱酸性。在此溶液中通入硫化気，看是否生 成白色硫化锌沉淀来判定。
